Схема отопления двухэтажного дома двухконтурным газовым котлом. Однотрубная система

Самостоятельно выполнить монтаж системы отопления можно не только в одноэтажном частном доме, но и в двухэтажном с площадью планировки до 200 кв. м. Самостоятельный монтаж системы отопления двухэтажного частного дома позволит существенно сэкономить финансы, но перед проведением работ важно ознакомиться с некоторыми особенностями обустройства отопительной сети.

Отопительная система и ее виды

Большую популярность получила водяная система отопления, которая применяется активно не только в частных домах, но и в квартирах. Принцип такой системы заключается в том, что теплоносителем является вода, которая транспортируется от котла к радиаторам. Радиаторы отдают тепло в помещение, после чего охлажденная вода вновь поступает к котлу для нагревания.

Различают 5 видов схем отопления, которые могут применять при монтаже отопительной системы двухэтажного частного дома. К таковым видам относятся:

1. Самотечная или естественная циркуляция
2. Однотрубная система
3. Двухтрубная
4. Коллекторная или лучевая
5. Система напольного обогрева

Все виды способов отопления могут комбинироваться друг с другом, что позволит соорудить максимально эффективную схему. Чтобы узнать об особенностях каждого вида, нужно их проанализировать.

Схема самотечного типа

Система отопления с естественной циркуляцией – это одна из самых первых схем, которые применялись при монтаже водяной отопительной сети в частных домах. Такая схема может применяться как для одноэтажных, так и для двухэтажных частных домов. Принцип самотечного типа реализован в особенностях разводки: подача и возврат теплоносителя выполняется по двум магистралям горизонтального типа, которые объединяются однотрубными вертикальными стояками и радиаторами.

Схема системы отопления с естественной циркуляцией для двухэтажного дома функционирует следующим образом:

1. При нагревании воды в котле снижается ее удельный вес. Нагретая вода начинает вытесняться из теплообменника холодной.
2. Вертикальный коллектор – это путь, куда поступает горячая вода. Попадая в вертикальный коллектор, теплоноситель распределяется по горизонтальным магистралям, которые имеют уклон в сторону радиаторов. Самотечный способ отопления имеет невысокую скорость движения теплоносителя, которая не превышает 0,1-0,2 м/с.
3. Из стояков горячая вода направляется к радиаторам, где происходит отдача тепла и охлаждение.
4. Охлажденная вода под действием гравитации возвращается обратно в котел.
5. При нагревании происходит увеличение объема воды, поэтому для компенсации ее объема применяется расширительный бак. В системах с естественной циркуляцией установка расширительного бака осуществляется на самой верхней точке схемы отопления (зачастую для этого используется чердак).

Расширительный бак, устанавливаемый на чердаке, требует утепления. Если вода в баке замерзнет, то при включении отопления увеличенному объему воды некуда будет деваться, что может привести к разрыву трубы отопления.

Недостатком такой системы отопления является низкая скорость подачи теплоносителя к радиаторам, поэтому обогрев помещений происходит медленно. Очень часто такие варианты модернизируют путем установки циркуляционных насосов. Главным достоинством самотечной системы отопления является возможность обогрева помещения даже при отсутствии электроэнергии.

Отопление в двухэтажном доме с самотечной системой имеет смысл выполнять только тогда, когда в проживаемой местности часто происходят перебои с энергоснабжением. Такая схема хотя и имеет существенное преимущество, но в современных постройках применяется крайне редко.

Однотрубный тип отопления

Схема с однотрубной системой отопления двухэтажного дома способна нормально функционировать только с применением циркуляционных насосов.

Схема подключения нагревательных элементов для однотрубного типа имеет следующий вид:

1. По периметру дома проходит одна магистраль.
2. К этой магистрали подключены все радиаторы.
3. Такая магистраль одновременно играет роль и подачи и обратки.

Схематически разводка трубопроводов однотрубного типа отопления выглядит следующим образом:

Такие системы еще называют «ленинградками», так как их монтаж впервые был применен в бывшем городе Ленинград (нынче Санкт-Петербург). Главное достоинство такого варианта заключается в значительной экономии на монтаже трубопроводов. Несмотря на простоту конструкции, монтаж такой схемы имеет некоторые сложности:

1. Только при правильном расчете схемы будет осуществляться подача воды в каждый радиатор в одинаковом количестве.
2. После прохождения радиатора, теплоноситель будет возвращаться в коллектор, снижая температуру потока на несколько градусов.
3. Охлажденная вода на несколько градусов поступает к следующему радиатору. Принцип теплообмена повторяется. Чем больше радиаторов будет подключено к системе, тем быстрее вода охладится.
4. После прохождения последнего радиатора, который располагается на нижнем этаже, происходит возврат теплоносителя обратно в котел.

Одним из главных условий функционирования однотрубной системы отопления является выбор правильного диаметра трубы в зависимости от количества радиаторов. Диаметра главной магистрали должно хватать для того, чтобы теплоноситель подавался во все радиаторы. Обычно для этого используются трубы диаметром от 25 до 32 мм.

Отопление с применением двухтрубной схемы

Схема двухтрубной системы отопления для двухэтажного дома очень проста. Ее принцип заключается в использовании двух магистралей: подающей и обратки. По подающей магистрали теплоноситель поступает от котла к радиаторам, а в обратку поступает охлажденная вода, возвращаемая в
котел. Первоначально монтируются обе магистрали, после чего осуществляется подключение к ним радиаторов в любом количестве.

Двухтрубный вариант является максимально эффективным, так как на каждый радиатор будет поступать теплоноситель с одинаковой температурой.

Такая система отопления подразделяется на два вида:

1. Тупиковая. Принцип тупиковой системы заключается в том, что подающая и обратная магистраль заканчивается на последнем радиаторе. При этом происходит изменение направления движения теплоносителя, так как он начинает протекать обратно к котлу. Выше на схеме представлена схема тупикового типа отопления.
2. Попутная. Подающая магистраль заканчивается на последнем радиаторе, а обратка начинается от первой батареи. При попутной схеме отопления направление движения воды не изменяется.

Обе системы отопления двухэтажного дома функционируют с применением принудительной циркуляции. В качестве материала для монтажа магистралей можно использовать трубы из полипропилена.

Отопление в частном доме можно сооружать из полипропиленовых труб, за исключением системы самотечного типа. Использование полипропилена упрощает процесс монтажа, а также удешевляет его.

Коллекторный тип распределения теплоносителя

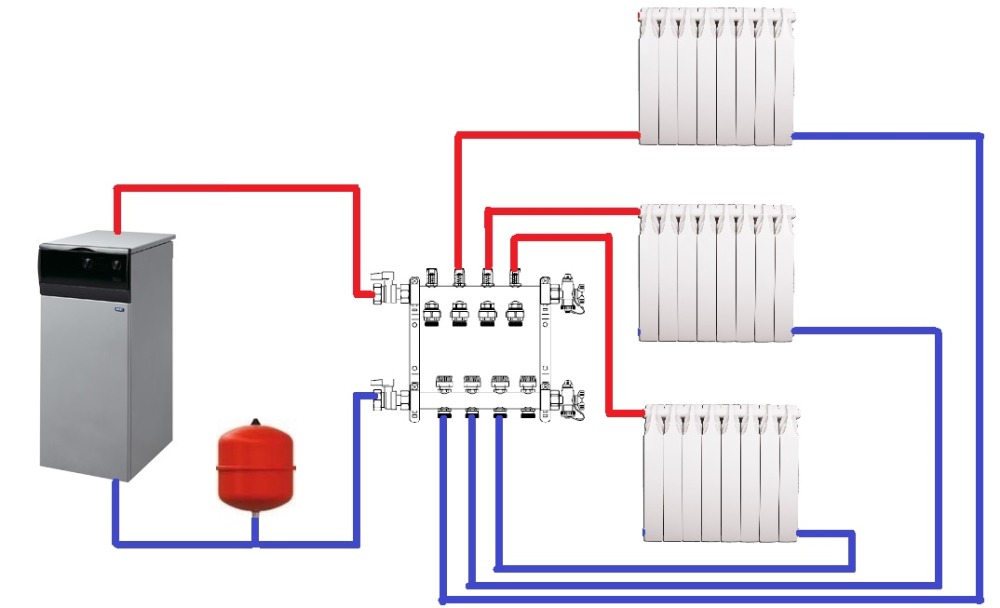

Коллекторную систему распределения теплоносителя еще называют лучевой, так как она имеет вид лучей и представляет собой разновидность двухтрубной разводки. Это модернизированная схема, удовлетворяющая требования эффективности, экономичности, а также индивидуальности дизайна. Особенности способа отопления обусловлены следующими факторами:

1. От котла теплоноситель подается не в магистраль, а к главному распределительному узлу, который и называется коллектором.
2. Каждый радиатор представляет собой отдельный луч, к которому подведена подающая труба и обратка.
3. Подводящие трубы и обратка обычно скрываются в стенах, за напольным покрытием или за натяжным потолком. Чтобы снизить тепловые потери, подводящие трубы рекомендуется утеплять.
4. Коллекторы еще называют ротаметрами, посредством которых выполняется ручная регулировка подачи теплоносителя. Ротаметры можно оснастить сервоприводами, подключаемые к терморегулятору, что позволит выполнять управление теплоносителем в автоматическом режиме.

Монтаж системы напольного отопления монтируется непосредственно в процессе проведения ремонтных или строительных работ. Для монтажа напольной системы используют два варианта:

1. Скрытие змеевиков из труб в цементной стяжке.
2. Укладка труб в теплораспределительных металлических пластинах. Стяжка пола при этом не выполняется.

Концы труб напольного типа соединяются с коллектором. В контур осуществляется подача теплоносителя с максимальной температурой нагрева 50 градусов. Это становится возможным благодаря монтажу на коллекторе термоголовок RTL.

Теплый пол пользуется огромной популярностью, так как при использовании такой системы отопления происходит равномерный прогрев всего помещения. Как показывает практика, при монтаже такой системы не требуется дополнительно устанавливать радиаторы в комнате.

Преимущества и недостатки каждой системы

Зная виды системы отопления, которые можно применить для обогрева двухэтажного дома, нужно уделить внимание рассмотрению вопроса об их преимуществах и недостатках.

Система с естественной циркуляцией

Для данной системы присущи следующие преимущества:

1. Возможность использовать отопление даже тогда, когда отсутствует электричество.
2. Отсутствие необходимости установки циркуляционного насоса, который потребляет электроэнергию.

К недостаткам данной схемы относят:

1. Невысокая скорость подачи теплоносителя, что замедляет обогрев помещений;
2. Необходимость расчета уклонов при монтаже такой схемы;
3. Порча внешнего вида помещений, так как трубы монтируются под уклоном;
4. Невозможность использования полипропиленовых труб;
5. Невозможность монтажа теплого пола, так как для этого понадобится установка циркуляционного насоса;
6. Увеличенные затраты топлива на медленный прогрев помещения;
7. Высокая стоимость работ, так как для монтажа стальных труб понадобится помощь сварщика;
8. Высокая стоимость стальных трубопроводов. Стальные трубы дороже, чем полипропиленовые.

Несмотря на то, что многие специалисты ценят такую систему, монтаж ее в частных домах, где осуществляется бесперебойное электроснабжение, является неактуальным.

Однотрубный вариант

К преимуществам однотрубной схемы относятся:

1. Низкая стоимость материалов, так как для ее сооружения можно использовать полипропиленовые трубы.
2. Невысокая стоимость монтажных работ. Монтаж одной магистрали обойдется намного дешевле, чем обустройство двух труб.
3. Гораздо проще спрятать в стену одну ветвь, нежели две.

Из недостатков следует отметить:

1. Высокая стоимость материалов, если для сооружения конструкции будут использоваться фитинги. Понадобится много фитингов, цена которых будет превышать стоимость сооружения двухтрубной системы.
2. Необходимость наращивания числа секций, чтобы теплоноситель достигал дальних комнат.
3. Необходимость проведения расчета остывания воды.
4. Трудности сооружения закольцованной магистрали, так как ее проведению мешают дверные проемы и т.п.
5. Негативное влияние отопительных приборов друг на друга, что значительно затрудняет процесс автоматического регулирования.

Двухтрубная схема

Для двухтрубной схемы характерны следующие преимущества:

1. Надежность.
2. Стабильность.
3. Возможность автоматического регулирования температуры в доме.
4. Возможность комплексного функционирования с теплым полом.

Однако имеются у такой системы и недостатки:

1. Потребность в глубокой балансировке при протяжении ветвей с большим количеством радиаторов.
2. Необходимость выполнения изгибов трубопроводов для обхода дверных проемов.
3. Стоимость сооружения такой схемы обойдется дороже, чем для однотрубной системы.

Коллекторная система

Главным недостатком такого типа системы является дороговизна ее сооружения. Однако эта дороговизна оправдана функционированием устройства. Кроме того, еще одним недостатком является трудность сооружения системы в обжитых домах, так как для этого понадобится делать капитальный ремонт.

В остальном система имеет одни преимущества, собственно, поэтому и пользуется большой популярностью. Ее можно сооружать как с индивидуальными отопительными радиаторами, так и в комплексе с теплыми полами.

Напольный вид обогрева

К преимуществам такого типа отопления относятся:

1. Экономия энергоносителей.
2. Равномерный обогрев помещений.
3. Скрытость системы.

Немаловажно отметить и негативные моменты данной системы, к которым относятся:

1. Высокая стоимость сооружения такого типа, особенно, если учитывать необходимость обогрева двухэтажного дома.
2. Быстрота остывания теплоносителя при отсутствии его обогрева.
3. Необходимость демонтажа бетонной стяжки при возникновении утечки воды.

Выбор подходящего варианта

Когда известны все преимущества и недостатки каждого вида системы отопления для двухэтажного дома, можно сделать соответствующий вывод.

1. Если происходят частые перебои электроснабжения, то оптимальный вариант – это самотечный вариант отопления. Если имеется возможность, то можно соорудить камин, который бы поддерживал температуру в доме. Можно также сочетать отопление с циркуляционным насосом и камина, который бы использовался при отсутствии электроэнергии.
2. Если затрудняетесь принять правильное решение, то оптимальный вариант – это двухтрубная тупиковая система. Такой вариант легко адаптируется под различные условия и оборудование.
3. Если не желаете портить интерьер помещений, то оптимальный вариант – это сооружение коллекторной системы отопления.
4. Для обеспечения максимального комфорта в доме, можно отдать предпочтение сооружению напольного отопления или же комплексному варианту: теплый пол и радиаторы.

При выборе подходящей системы отопления немаловажно уделить внимание источнику тепла. Ведь не все системы способны работать с газовыми настенными котлами, как например, естественная циркуляция. В целях экономии многие устанавливают в частных домах несколько источников тепла. Ночью включается электрический котел, который функционирует по сниженному тарифу электроэнергии, а днем используется твердотопливный или газовый в зависимости от наличия газовой магистрали.

Правильно оборудованная отопительная система гарантирует комфортабельность любого жилища. Особенно тщательного планирования требует схема отопления двухэтажного дома, потому что в нем присутствует необходимость подъема воды в трубах на дополнительную высоту.

Под водяной (СО) жилого строения с двумя этажами понимают комплекс элементов, включающий в себя трубопроводы, котел, фитинги, датчики контроля температуры и другие узлы. Если их правильно выбрать и установить, эксплуатационные затраты на обогрев жилища можно существенно снизить и при этом наслаждаться по-настоящему комфортным микроклиматом.

Водяная система отопления 2-х этажного жилого здания

Современная система отопления двухэтажного дома бывает разных видов:

• двух- и однотрубная;
• с верхней и нижней разводкой;
• с естественной циркуляцией и с принудительной;
• со стояками горизонтальной и вертикальной конструкции;
• с магистральным вариантом перемещения теплоносителя и с тупиковым.

Отопление с магистральным вариантом перемещения теплоносителя

В каждом конкретном случае владельцем коттеджа подбирается наиболее эффективная СО, которая обеспечивает поддержание заданной температуры в жилище в течение определенного времени, имеет простое, функциональное и удобное управление, дает возможность обустроить систему «теплый пол».

Оптимальным признается вариант обогрева, когда все оборудование, из которого состоит система отопления двухэтажного дома, функционирует в автоматическом режиме.

Поговорим о том, какую СО лучше всего ставить в коттедже с двумя этажами.

Самой простой считается СО под названием «Ленинградка». Она была очень популярной в советские времена благодаря тому, что делала владельца загородного коттеджа полностью независимым от центральной системы отопления. «Ленинградка» – это экономичная однотрубная схема обогрева, которую несложно сделать своими руками. Такая СО работает с и с электрическим, с печами из кирпича, куда загружают торфяные брикеты, дрова, уголь.

СО «Ленинградка» для частного дома

«Ленинградка» дает возможность в два раза уменьшить количество труб, необходимых для организации обогрева жилья, по сравнению с двухтрубной системой. К другим ее достоинствам относят:

• малую трудоемкость монтажа (как было сказано, все можно сделать своими руками) и его «бюджетность»;
• возможность простого ремонта в процессе эксплуатации;
• сохранение элегантного интерьера в доме (чем меньше труб, тем незаметнее они в помещении);
• возможность монтажа системы «теплый пол» (при соблюдении определенных условий) и установки под дверными проемами «главной» трубы (подающей теплоноситель для парового отопления).

«Ленинградка» может быть «спрятана» под пол, ее несложно провести и над ним, установку труб для водяного отопления разрешается выполнять и вертикально, и горизонтально. Казалось бы – лучше системы не найти. К сожалению, все не так радужно. Во-первых, «Ленинградка» больше подходит для одноэтажных построек. Отопление двухэтажного дома с ее помощью связано с рядом серьезных затруднений, которые, впрочем, при желании можно разрешить своими руками со сравнительно небольшими затратами. Во-вторых, «Ленинградка» при горизонтальном монтаже не позволяет сделать «теплый пол».

Установка труб для водяного отопления

Также описываемая однотрубная СО требует применения сварочного оборудования и обязательной проверки (весьма сложной и длительной) герметичности полученных сварных соединений, повышения давления внутри системы. Главным же ее недостатком многие считают то, что теплоотдача от радиаторов, стоящих в разных комнатах, является неравномерной. По этим причинам двухтрубная СО в разы лучше «Ленинградки».

Такая схема отопления двухэтажного дома лишена большинства «минусов», которые имеет однотрубная конструкция. Правда, для ее монтажа требуется больше труб и других материалов. Но организация качественного отопления частного строения, несомненно, важнее.

Двухтрубная система функционирует по следующей схеме: по одной магистрали теплоноситель идет вверх, а по другой – возвращается. Для выполнения такой схемы своими руками допускается применение любых труб и типов отопительных батарей. Радиаторы при этом подключают по-разному. Если трубопровод «спрятан» под пол либо обе трубы магистрали расположены под батареей, обратку и сам теплоноситель подключают к нижним радиаторным патрубкам.

Схема подключения радиаторов

Эффективность теплоотдачи нагревательных элементов в этом случае может быть не очень высокой, так как верхний участок батареи не всегда прогревается. Не рекомендуется использовать такую схему подсоединения труб водяного обогрева, если устанавливаются радиаторы из чугуна. Лучше в данной ситуации использовать более современные панельные батареи.

Второй способ – обратка подсоединяется снизу, а теплоноситель – сверху (с одной стороны). При таком способе подключения двухтрубная разводка функционирует намного эффективнее. Но она не подходит для батарей с большим количеством (свыше 15) секций – теплопотери при наличии 16 и более секций становятся критичными.

Подключения 2-х трубной разводки

Наиболее популярными являются проекты обогрева частного жилища в два этажа, в которых используется перекрестный (диагональный) способ подключения труб своими руками:

• с одной стороны (сверху) к радиатору подходит теплоноситель;
• обратка подсоединяется с другой стороны снизу.

Двухтрубная разводка в частном доме позволяет выполнять перекрытие СО на одном из ее участков в любой момент. При этом остальные комнаты в коттедже продолжают обогреваться в прежнем объеме. Желательно, чтобы двухтрубная система была выполнена с принудительной, а не естественной циркуляцией (ЕЦ) горячей воды. О различиях между видами циркуляции мы расскажем дальше.

Различие между этими двумя типами циркуляции состоит в способе передвижения воды по СО. Для реализации принудительной схемы необходимо устанавливать специальное оборудование, в частности циркуляционный насос, для естественной такой потребности нет.

ЕЦ характеризуется рядом достоинств:

• отсутствие при работе системы шума и вибрации;
• элементарность монтажа и обслуживания;
• большой срок эксплуатации.

Монтаж системы с естественной циркуляцией

При этом СО с естественной циркуляцией достаточно медленно запускаются, вода в трубах таких систем может замерзнуть при минусовых температурах на улице. Еще один минус заключается в необходимости установки больших по сечению труб (они дороже и более сложны в установке).

Сейчас такие системы применяются достаточно редко. Пользователи отдают предпочтение более современной и эффективной схеме обогрева. Это СО с принудительной циркуляцией, имеющая следующие важные преимущества:

• возможность строительства в частном доме разводки любой протяженности;
• независимость качества обогрева от показателей температуры теплоносителя;
• простая регулировка рабочих режимов.

СО с принудительной циркуляцией

В вариантах с принудительной циркуляцией горячая вода идет по трубам благодаря работе насосного оборудования. Вода идет от котла, в котором нагревается, под действием специального насоса (его называют циркуляционным).

На каждом радиаторе при такой схеме обогрева ставят вентили и краны Маевского. Первые дают возможность выбирать температуру нагрева конкретной батареи. Вентили могут быть автоматическими и ручными. А кран Маевского позволяет удалять из системы ненужный воздух.

Специалисты советуют монтировать в двухэтажных коттеджах СО с двухконтурным котлом и принудительной циркуляцией. Тогда вам будет очень просто сделать в доме «теплый пол», установить полотенцесушители и всегда контролировать работу СО, выставляя для себя наиболее комфортную температуру.

Растущая популярность такой схемы отопления для частных строений обусловлена удобством ее управления и эксплуатации. Коллекторная одно- или двухтрубная СО характеризуется независимой подводкой теплоносителя к каждому радиатору, устанавливаемому в коттедже. За счет этого вы можете при необходимости полностью отключить какую-либо батарею или же снизить (повысить) температуру воды в ней. При этом в других комнатах радиаторы будут работать в прежних режимах.

Коллекторная независимая подводка

Коллекторная система имеет следующую схему:

• на стояках первого и второго этажа жилой постройки ставят обратный и подающий коллекторы;
• к батареям на этажах подводят обратный и поддающий трубопровод (их размещают в стене либо «прячут» под пол);
• на коллекторы и радиаторы обязательно ставят отводчики воздуха, работающие автоматически, либо краны Маевского.

Отводчик воздуха на коллектор

Такая разводка идеальна для создания системы «теплый пол». В некоторых случаях (относительно небольшая площадь коттеджа) коллекторное паровое отопление монтируется без радиаторов. По сути, «теплый пол» заменяет нагромождение батарей. Тем самым снижаются затраты на установку системы обогрева дома.

Обязательным условием комфорта для каждого дома в нашей стране является наличие надежной и экономичной системы отопления. В нынешних условиях для большинства потребителей используются газовые котлы, так как этот вид топлива относится к наиболее доступным и удобным в эксплуатации.

При этом важно брать в расчет и нюансы, связанные с магистральной разводкой теплоносителя по дому. Одной из популярных и востребованных является однотрубная система отопления двухэтажного дома, схема которой может применяться и в строениях большей этажности.

Конструкционные особенности

Данный тип обогрева не использует в своей конструкции традиционного деления веток на подающие (отводящие теплоноситель от теплогенератора) и обратные (возвращающие остывшую жидкость в котел). Деление по этой схеме является лишь условным, как правило, половина магистрали после котла принимается «подачей», а дальше - «обратка».

Традиционная схема однотрубной системы отопления двухэтажного дома включает в себя следующие элементы:

• Телогенератор (котел) обеспечивающий передачу энергии теплоносителю (жидкость в системе). В роли первого могут выступать газовые, электрические или даже твердотопливные котлы. Жидкость - подготовленная мягкая вода или антифриз.
• Отопительные потребители - секции радиаторов. Материалом для разных моделей служит чугун, сталь, алюминий.
• Расширительный бак, компенсирующий перепады давления внутри системы. Для открытых систем подбирается открытая конструкция бачка, а для закрытых систем - мембранные емкости.
• Составные элементы разводной магистрали. В комплект входит достаточное количество труб, вентилей, фильтров, кранов и другой запорной арматуры.

Принцип работы данной система отопления для 2х этажного дома (схемы имеются на сайте) не зависит от используемого типа котла.

Отличительные характеристики

Главной чертой, которая отличает однотрубную разводку от многообразия двухтрубных схем системы отопления двухэтажного дома, является отсутствие обратки. Фактически все потребители монтируются на единой магистральной петле.

Деление однотрубных схем также предусмотрено по конструкционному признаку на вертикальные и горизонтальные схемы. В традиционной схеме отопление 2 этажного дома с одной трубой применяются кроме прочих элементов радиаторные регуляторы, шаровые краны, термостатические клапаны и т.д. Одним из бонусов является возможность монтажа магистральных труб под полом. В этом случае обеспечивается лучшая эстетическая составляющая.

Также монтаж однотрубной разводки в отличие от двухтрубной системы отопления двухэтажного дома провести немного легче. При этом в случае укрытия под полом труб, удастся снизить тепловые потери.

Минусы однотрубных систем водяного отопления

Принципиальное отличие однотрубной схемы от двухтрубной заключается в способе соединения радиаторов в системе - оно последовательное. Это исключает возможность контролировать интенсивность теплоотдачи каждого из них по отдельности, не снижая температуру в последующих в цепи. То есть если в одной комнате (не последней) очень жарко, то убавив температуру на батарее именно в этой комнате, тем самым снижается температура во всех остальных.

Второй более чем существенный недостаток - повышенное давление теплоносителя для того, чтобы система могла работать эффективно. Если речь идет об одном доме, такой недостаток при наличии хорошего циркуляционного насоса даже не заметен, но в централизованных котельных увеличение мощности насоса влечет за собой увеличение эксплуатационных расходов, интенсивное воздействие на магистраль, риск повреждения и протечек и т.д. Все это требует постоянного контроля воды в системе и ее подкачки. Это, в свою очередь, приводит к концентрации воздуха и увеличению воздушных пробок.

Третий минус - вертикальная разводка, при которой расширительный бак всегда устанавливается в самой верхней точке. Если это частное домовладение, для его размещения вполне может быть задействован чердак, но при этом бак желательно утеплить во избежание его промерзания. В многоквартирных домах нужно выполнить целый ряд мер не только по утеплению, но и поддержанию температуры на приблизительно одинаковом уровне с верхнего по нижний этажи, что очень проблематично. На верхнем этаже жильцы всю зиму открывают форточки, а нижним приходится использовать камины, радиаторы и прочие ухищрения, чтобы согреться.

Поскольку потеря тепловой энергии к нижним этажам превышает 50%, рекомендуется устанавливать на каждом этаже специальные «вилки» и увеличивать количество секций радиаторов на нижних этажах.

Общая схема с учетом всех элементов обвязки

Вертикальная разводка

Перед тем, как правильно сделать отопление в двухэтажном доме, необходимо выбрать наиболее удобный тип разводки. Часто для таких строений предпочитают подбирать вертикальный тип. В этом случае разогретая вода поднимается по стояку, а дальше происходит ее распределение к отопительным радиаторам.

• В большинстве случаев перемещение осуществляется естественным способом притом, что нагретая масса воды перемещается вверх за счет своих физических свойств.
• С верхней точки осуществляется перемещение теплоносителя по трубам за счет сформированного во время монтажа уклона в несколько градусов.
• Возврат происходит при достижении нижней точки системы, в которой обычно расположен котел.

Данная схема отопления 2-х этажного частного дома является абсолютно независимой от наличия электричества. Хотя теплоноситель перемещается недостаточно быстро по трубам, но происходит экономия на использовании электроэнергии.

В качестве недостата отмечается то, что трубы, расположенные под уклоном вряд ли удастся спрятать под пол.

Горизонтальная разводка

Данный тип не нуждается в вертикальном стояке. Основная магистраль может быть скрыта под полом либо находиться над его уровнем. Если осуществляется монтаж магистрали для отопления 2х этажного частного дома своими руками с возможностью укрытия под пол, то необходимо позаботиться о снижении тепловых потерь.

Для этого проводится укрытие труб в термоизоляционные кожухи. Если в магистрали не предусмотрен циркуляционный насос, то прокладка трубопровода также должна осуществляться под небольшим уклоном.

Оптимальный монтаж секций радиаторов

Для подключения отопительных радиаторов специалисты предлагают использовать один из популярных способов:

Проточное подключение

Теплоноситель, перемещаясь по магистрали, поступает внутрь радиатора через верхнее отверстие, а затем, отдав часть тепловой энергии, удаляется через нижний патрубок в радиаторе. Проводить какие-либо регулировки, связанные с температурой или скоростью подачи, в таких системах нет никакой технической возможности. Данный вариант подключения является актуальным для относительно небольших отапливаемых площадей.

С замковыми участками

Эта схема однотрубной системы отопления двухэтажного дома подразумевает наличие замковых участков трубопровода. Запорная арматура устанавливается обычно перед входным патрубком радиатора, а также на вмонтированном участке магистрали, соединяющем точку входа и выхода из радиатора. Данный элемент разводки называется байпасом. Подобное решение позволяет разделить теплоноситель на два потока. Одна его часть проходит по радиатору, а вторая - отправляется через байпас. Таким образом удается проводить регулировку температуры в каждом из блоке радиаторов.

ВИДЕО: Подключение радиатора

Алгоритм монтажа системы

Для правильной и эффективной работы необходимо по имеющемуся проекту системы отопления выполнить грамотный монтаж всех ее элементов. В таком случае необходимо соблюдать последовательность:

• установка котла на постоянное место;
• отделка стен под радиаторами;
• монтаж секций с радиаторами под углом;
• монтаж магистральной разводки с обозначением врезки радиаторов;
• врезка радиаторов по меткам.

Работа по монтажу должна проводиться последовательно от первых секций, расположенных ближе к выходу трубы из котла до последних - монтируемых на условной части «обратки».

Нельзя допускать обратного уклона, так как это приводит к завоздушиванию системы.

ВИДЕО: Однотрубная система отопления

Сооружение системы отопления может озадачить еще на стадии расчетов, поскольку зависят от многих факторов. Разберем основные моменты, которые необходимо учесть перед тем, как провести отопление в двухэтажный частный дом.

Решение переехать из городских джунглей в частный дом - это всегда начало чудесной новой жизни. Близость к природе, свежий воздух и большие пространства вокруг определенно делают нас более счастливыми. Но такой переход будет легким, если покупать готовый дом. Если же вы решили построить его сами, то придется вложить немало сил и ответственности.

Система отопления в двухэтажном доме

• Способ циркуляции воды
  • Естественная циркуляция
  • Принудительная циркуляция
• Методы разводки
  • Однотрубная разводка
  • Двухтрубная разводка
• Схемы подключения
• Горизонтальное подключение
• Элементы системы
  • Выбор теплоносителя
  • Выбор котла

В любом жилом строительстве важно не только возведение стен, но и прокладка необходимых коммуникаций, ведь без них комфортная жизнь будет просто невозможной. Эти операции могут озадачить еще на стадии расчетов, поскольку зависят от многих факторов. Например, сегодня мы будем разбирать вопрос, как правильно сделать отопление в двухэтажном доме. Именно в двухэтажном, поскольку одноэтажное строение требует несколько иного подхода.

В чем именно заключаются отличия, станет понятно по ходу прочтения статьи. Мы разберем все основные нюансы, касающиеся циркуляции, схемы разводки, выбора теплоносителя, а также коснемся некоторых других моментов. Так что, запасайтесь блокнотом и карандашом, чтобы делать необходимые пометки.

Способ циркуляции воды

Первым делом, разберем наиболее важные моменты. Одним из них является способ циркуляции воды. Основной принцип работы системы отопления довольно прост. В специальном котле, виды которого мы обсудим позже, происходит нагрев теплоносителя. Затем горячая вода (или то, что ее заменяет) по трубам идет в место назначения, а точнее - в радиаторы. Этот маршрут называется прямым током.

В процессе своего путешествия теплоноситель естественным образом потихоньку остывает. Пройдя через радиаторы, он должен вернуться обратно для повторного подогрева. Таким образом, вода беспрестанно «бегает» по кругу. И это движение может происходить либо естественным, либо принудительным путем.

Естественная циркуляция

Циркуляция воды естественным способом происходит исключительно под влиянием законов физики, которые мы знаем еще из школьного курса. Если кто-то напрочь забыл, о чем говорилось на некоторых уроках, напомним: плотность горячей воды отличается от того же показателя холодной.

Что это нам дает? То, что более плотная холодная вода по факту возвращения в котел вытесняет горячую, как бы выпихивая ее оттуда и, тем самым, провоцируя на новый заход по нужному маршруту. С такой подачи теплоноситель устремляется в стояк, из которого разбегается по сделанным ответвлениям, ведущим к радиаторам.

Чтобы этот путь был еще проще, трубы, ведущие от стояка к батареям, монтируются под небольшим уклоном. Буквально 3–5 градусов в сторону радиатора - и вот уже воде ничто не мешает достичь цели.

С одной стороны, это самый простой способ получить тепло в доме. Единственная сложность заключается, пожалуй, в соблюдении необходимого уклона труб во время установки. Поэтому справиться с монтажом такой системы может даже неопытный мастер.

С другой стороны, давление при естественной циркуляции довольно невелико. И это приводит нас к первому различию систем в одноэтажном и двухэтажном доме. Дело в том, что при естественной циркуляции длина контура довольно ограничена, как и количество радиаторов, которые можно к нему присоединить.

Вода идет по трубам не слишком быстро, а в процессе постепенно остывает. Если маршрут будет слишком длинным, то к его концу теплоноситель уже не сможет выполнять свои функции, и вы получите практически неотапливаемые помещения. Да и для поднятия на второй этаж давления просто не хватит. Поэтому для двухэтажного здания такой вариант не подходит.

Принудительная циркуляция

В отличие от предыдущего метода, здесь все решает дополнительное оборудование - циркуляционный насос. Он отвечает за движение воды и, соответственно, за давление в трубах. С помощью циркуляционного насоса необходимое ускорение задается как прямому, так и обратному ходу теплоносителя.

Это оборудование может обладать различной мощностью, а потому вполне реально подобрать необходимые параметры для здания с любыми габаритами. Циркуляционный насос легко загонит воду и на второй этаж, и на третий, при этом она не успеет остыть. То есть ограничение длины контура, свойственное случаям с естественной циркуляцией, здесь не имеет значения.

Монтаж системы с циркуляционным насосом не вызывает особых затруднений. Некоторые моменты реализуются даже проще, чем при естественной циркуляции - например, отпадает нужда соблюдать необходимый уклон участков трубопровода, подводящих теплоноситель к радиаторам.

Но есть, конечно, и минусы. Помимо самого факта необходимости приобретения оборудования (и сопутствующих этому затрат), необходимо учитывать еще и то, что для работы циркуляционного насоса необходима электроэнергия. Если в вашем месте проживания отключение света является довольно регулярным событием, то необходимо позаботиться о приобретении и установке запасного генератора.

В противном случае, при отключении электричества в зимний период вы рискуете получить не только охлаждение помещений, но и нарушение работоспособности всей отопительной системы. Если насос простоит долгое время, а во внешней атмосфере будет температура ниже нуля, то вода в трубах замерзнет и расширится. Это напрямую скажется на состоянии трубопровода.

Впрочем, запасной генератор, в любом случае, является полезной вещью, поэтому его приобретение наверняка не раз вас выручит. Если же не зацикливаться на зависимости от электроэнергии, то принудительная циркуляция является оптимальным - а для двухэтажных домов и единственно возможным - вариантом.

Методы разводки

Вторым важнейшим моментом для отопления является способ разводки труб от основного источника. Существует два основных метода:

• однотрубный;
• двухтрубный.

Однотрубная разводка

В соответствии с названием, магистраль, по которой идет теплоноситель, состоит из одной трубы. Это, во-первых, значительно упрощает процедуру монтажа, а во-вторых, снижает затраты на приобретение материалов. Кроме того, одну трубу гораздо проще спрятать под полом или в стене, чем две.

Но далее мы сталкиваемся все с тем же основным недостатком, о которым мы говорили в пункте про естественную циркуляцию. Подключение радиаторов к магистрали происходит последовательно. То есть, чтобы дойти до последней батареи, теплоноситель должен пройти через все предыдущие.

Понятно, что за это время он успевает отдать значительную часть тепла, поэтому к концу маршрута радиаторы становятся все холоднее. А значит, мы снова получаем ограничение на их количество.

Кроме того, если монтировать самую простую однотрубную схему, то при отключении одной из батарей, например, для проведения ремонтных работ, вы автоматически прекратите работы и всех других, которые следуют после отключенной. Впрочем, это решается с помощью установки байпасов, которые позволят теплоносителю двигаться обходным путем.

Если сочетать однотрубную разводку с естественной циркуляцией воды, то такая система отопления подойдет только для небольшого одноэтажного домика. Для двухэтажного здания необходимо иное решение. В принципе, однотрубную разводку можно использовать и здесь, но только с применением мощного циркуляционного насоса. Тем не менее, даже принудительное движение воды не защитит в данном случае от ее быстрого остывания.

Двухтрубная разводка

Двухтрубная разводка решает все перечисленные выше проблемы, тем самым обеспечивая живущим в доме людям необходимый уровень комфорта. Суть такой системы заключается в использовании двух труб, подведенных к каждому радиатору: по одной из них к батарее идет нагретый теплоноситель, а по другой он уходит обратно в котел.

Такой способ позволяет избежать каких-либо ограничений в количестве радиаторов. Более того, вы можете подключить к системе не только батареи, но и теплые полы, конвекторы и прочее подобное оборудование. При этом качеству не нанесется никакого ущерба, во всех помещениях прогрев будет одинаковым.

Конечно, монтировать двухтрубную систему разводки своими руками на порядок сложнее и дороже, чем однотрубную. Впрочем, можно сэкономить, например, на насосе, поскольку в данном случае его мощность может быть не слишком высокой. В результате же вы получите необходимый уровень тепла во всем доме.

Схемы подключения

Третьим важным фактором, влияющим на качество отопления, является схема подключения магистралей. Поскольку мы уже определились, что лучше всего для двухэтажного дома подходит двухтрубная разводка с принудительной циркуляцией, говорить мы будем именно о ней.

Подключение может быть вертикальным и горизонтальным. Первый вариант делится еще на два: с верхней и нижней разводкой. Разница между ними заключается в том, какой маршрут приходится проделывать теплоносителю.

При верхней разводке вода сначала идет от нагревшего ее котла на второй этаж или на чердак. Оттуда она расходится по радиаторам, затем по стоякам и спускается по ним вниз, там тоже проходит через батареи и возвращается в первоисточник.

При нижней разводке все происходит в обратном порядке: теплоноситель сначала идет по первому этажу или по подвалу, затем поднимается наверх, там проходит через радиаторы и сливается обратно вниз, в котел.

В обоих вариантах вертикальной разводки необходимо предусмотреть возможность выпуска скопившегося воздуха, чтобы избежать образования пробок в радиаторах. Для этого вам понадобится сделать три шага:

• поставить расширительный бак;
• установить воздушную трубу;
• в каждый имеющийся в доме радиатор отопления вмонтировать кран Маевского. Это не спасет от появления воздуха в системе, но поможет его выпустить без особого труда. Кран Маевского устанавливается довольно просто. Спуск воздуха происходит посредством поворота ключа и занимает считанные минуты. На облик помещения кран никак не влияет, поскольку современные варианты выглядят довольно эстетично. На нашем сайте вы можете найти статьи, посвященные выбору, установке и использованию этого необходимого элемента системы отопления.

Горизонтальное подключение

Про горизонтальное подключение поговорим немного подробнее, поскольку такой метод является оптимальным для двухтрубной разводки. Существует три схемы: попутная, тупиковая и лучевая. В первом случае и горячий, и остывший теплоноситель идут в одном направлении. Такой метод хорош тем, что нагрев осуществляется равномерно и своевременно.

При тупиковой схеме картина несколько иная. Горячий и холодный теплоносители движутся навстречу друг другу. При такой разводке влияние на температуру радиатора оказывает его близость к нагревательному котлу. Чем ближе батарея к источнику, тем она горячее. Это ведет к неравномерному прогреву помещений в доме - наиболее удаленные от котла будут гораздо холоднее.

Оптимальной схемой разводки является лучевая. От главного коллектора к каждому отопительному прибору идет своя магистраль. Конечно, в плане затрат - как денежных средств, так и усилий - такая система наиболее требовательна. Но в итоге мы получаем максимальный уровень комфорта.

Это происходит за счет двух моментов. Во-первых, прогревание происходит равномерно и одновременно, поэтому во всех помещениях поддерживается необходимая температура воздуха. Во-вторых, при возникновении необходимости ремонта одного из отопительных приборов отключение нужного участка никоим образом не затрагивает остальные.

Есть и третий плюс: при лучевой разводке трубы, как правило, располагаются под полом, что позволяет сохранить общий эстетический вид помещения на нужном уровне.

Элементы системы

Поскольку мы разобрались со схемами и методами подключения системы отопления, давайте теперь поговорим о том, из чего она, собственно, состоит. Трубы обсуждать не будем - в этом качестве давно и прочно выступает металлопластик и полипропилен, причем это вполне заслуженно. О том, как производится монтаж тех и других, какие фитинги использовать и каким образом с ними работать, вы можете получить подробную информацию в других статьях на нашем портале.

А сейчас поговорим о двух важнейших составляющих системы, за счет которых она работает. Это, конечно, теплоноситель, а также котел, с помощью которого происходит его нагрев.

Выбор теплоносителя

Тепло может перемещаться по комнатам с помощью либо воздуха, либо жидкого теплоносителя. Воздушный обогрев довольно успешно справляется со своими функциями, но у него есть значительные минусы. В числе них можно назвать низкую теплоемкость, теплоотдачу и тому подобное.

Главным преимуществом использования нагретого воздуха является скорость, с которой повышается температура в помещениях. Включив отопительное оборудование, вы сможете ощутить комфорт буквально через полчаса. Но по факту выключения дом остынет столь же быстро.

Поэтому оптимальным вариантом являются все же жидкие теплоносители. В их качестве может выступать либо антифриз, либо вода. Чаще всего используется последняя. Вода прекрасно переносит и отдает тепло, абсолютно экологична, недорого стоит и, как правило, не является предметом дефицита.

Впрочем, следует учитывать, что просто зачерпнуть из ближайшей речки не получится. Вода должна быть либо дождевой, либо (в идеале) дистиллированной. Это связано с тем, что химический состав жидкости из природных источников оказывает очень негативное влияние на состояние труб, из которых сделана система отопления.

Но даже дистиллированная вода обладает невысокой стоимостью, поэтому относить этот фактор к недостаткам не стоит. А вот способность замерзать - это действительно значительный минус. Все мы знаем, что при превращении в лед вода расширяется. Тем самым она деформирует трубы, и работоспособность всей системы отопления будет нарушена.

Подобное может произойти в двух случаях:

• на улице очень низкая температура. Чтобы мороз не влиял на состояние теплоносителя, трубы, расположенные снаружи жилища, необходимо тщательно теплоизолировать;
• в доме произошло отключение электроэнергии на длительное время. Поскольку в сегодняшней статье мы говорим о двухэтажном строении, то подразумеваем использование циркуляционного насоса, который не может работать без электричества. Вода в трубах встанет и, как только помещения окончательно остынут, замерзнет. Вот почему мы не устаем повторять о необходимости заранее позаботиться о наличии резервного генератора. В подобных ситуациях он является настоящим спасением. В противном случае можно получить не только дискомфорт от нахождения в промерзших помещениях, но и немалые затраты на восстановление работоспособности системы отопления.

Именно этот недостаток нередко заставляет хозяев отказаться от воды в пользу другого варианта - антифриза. Это вещество славится именно своей способностью спокойно переносить даже очень низкие температуры. В крайнем случае, антифриз просто превратится в гель, а по мере потепления снова разжижится и продолжит выполнять свои функции в том же объеме.

Это качество антифриза послужило росту его популярности в качестве теплоносителя. Конечно, без минусов не обошлось и здесь. Первый - это стоимость, которая гораздо выше, чем у воды. Второй - это токсичность. Дешевый антифриз на основе этиленгликоля способен вызвать отравление у всей семьи в случае протечки. А последние периодически возникают, поскольку «незамерзайка» очень текуча и способна просачиваться сквозь многие соединения, на первый взгляд кажущиеся надежными.

Впрочем, если отказаться от дешевого антифриза в пользу более дорогого, но с другим составом, то насчет отравлений и вредного влияния на окружающую среду можно не беспокоиться.

Кроме того, при выборе следует обращать внимание еще и на дополнительные компоненты, называемые присадками. Они призваны улучшить работу антифриза, но при этом некоторые из них рассчитаны на использование в трубах из определенного материала, на другие же «незамерзайка» может очень негативно повлиять.

Антифриз стоит выбирать в том случае, если вы живете в регионе с сильными и длительными заморозками. «Незамерзайка» просто спасает в подобных ситуациях, стабильно и надежно перенося тепло по дому. Если же проблема промерзания труб вам не грозит, то вода в качестве теплоносителя будет идеальным вариантом.

Выбор котла

Второй важной составляющей является котел, в котором происходит нагрев теплоносителя. Поскольку мы уже определились, что лучшим для отопления частного дома является жидкий теплоноситель, будь то вода или антифриз, поговорим о соответствующих видах оборудования. Котлы бывают следующих разновидностей:

• газовые. Самый популярный вариант - в первую очередь, из-за низкой стоимости и высокой доступности газа. Кроме того, такой котел экономичен в работе и не требует сложного обслуживания. Современные модели оснащены множеством датчиков, контролирующих работу системы, поэтому такое оборудование можно просто единожды поставить, настроить, а затем вспоминать о нем лишь при периодическом осмотре специалистом. Газ в котел может поступать из трех источников: магистрали, газовых баллонов и газгольдера. Конечно, оптимальным вариантом является первый, поскольку это и удобнее, и дешевле. Но в том случае, если регион вашего проживания не газифицирован, топливо придется покупать. Поставка в баллонах не слишком удобна, поскольку они обладают небольшим объемом, в связи с чем придется производить регулярную замену - примерно каждые 2–3 дня. Газгольдер снимает этот вопрос, поскольку в нем может храниться до 20 кубометров газа. Но к его установке есть определенные требования, связанные с техникой безопасности: в частности, установка этого оборудования допустима на расстоянии не менее десяти метров от дома;
• жидкотопливные. В качестве топлива выступает, как правило, дизель. Он практически не токсичен, обладает очень высоким КПД и удобен в использовании. Недостаток заключается в высокой стоимости, а также в необходимости монтажа очистительного фильтра;
• твердотопливные. Такие котлы работают на дровах, угле и других подобных вариантах. Процесс происходит за счет горения, что сразу дает неоспоримое преимущество - независимость от наличия электроэнергии. Кроме того, стоимость как топлива, так и котла не слишком высока. Но обслуживание оборудования довольно трудоемко, а отдача низкая, если сравнивать с выше описанными разновидностями. К тому же, для хранения дров или другого вида топлива необходимо много места - как правило, отдельное помещение. Естественно, чем больше дом, тем больше расход, поэтому для двухэтажного строения это все же не самый подходящий вариант;
• электрические. Работают, естественно, от сети. В качестве преимущества можно назвать отсутствие необходимости делать запасы какого-либо топлива. Но зависимость от наличия электроэнергии, а также размер счетов на оплату услуг заставляют задуматься. Впрочем, если вы живете в каком-нибудь очень отдаленном регионе, куда сложно добраться для доставки газа, дров или другого топлива, электрический котел будет оптимальным вариантом. Но не забудьте запастить резервным генератором.

Существуют также комбинированные котлы. Они могут работать как на жидком топливе, так и на газе. Вы можете переключать режимы в зависимости от того, какое топливо у вас есть в наличии в данный момент. С одной стороны, это удобно. С другой - такое оборудование весьма габаритно, а также обладает немалой стоимостью.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Сложно ли разработать своими силами контур водяного отопления в многоэтажном доме? Конечно, свои трудности в этом деле есть, но в целом залог высокопроизводительной системы — грамотное комбинирование типовых решений. Мы хотим рассказать вам о том, какие схемы систем отопления оптимальны для двухэтажного дома.

Открытая и гравитационная системы — реально ли

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

• достаточно крутым уклоном труб;
• отсутствием участков с контруклоном;
• увеличением объема теплоносителя (диаметра труб);
• минимизацией поворотов и заужений;
• увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Ленинградка в двухэтажном доме

Большинство классических схем применимо к многоэтажным строениям и однотрубная система не исключение. С первого этажа на второй поднимается стояк подачи. Эта труба имеет наибольший диаметр, эквивалентный патрубкам котла. Подача тянется под всеми радиаторами и за последним уже условно считается обраткой. Поскольку труба обычно обходит дом по периметру, ее дотягивают до подачи и опускают к котлу в общем техканале.

Другой вариант — опустить трубу на первый этаж и точно так же провести ее ниже всех радиаторов и замкнуть обратно в котел. Для такого подключения необходима высокая мощность котла и большая скорость протока, иначе на 8-10 радиаторе уже не будет достаточно высокой температуры. Поэтому оптимально сделать поэтажную разводку трубами с организацией двух контуров циркуляции. Если хотите чистую ленинградку — продумайте способ ограничивать проток пропорционально удаленности радиаторов от котла, но помните, что у однотрубной системы длина крыла всегда меньше.

Радиаторы подключаются к двум точкам одной трубы без разрыва. Чем больше разница между сечением магистральной трубы и отвода, тем меньше будут потери тепла и больше длина линии. Такое подключение позволяет включить радиатор в режим байпаса и локально регулировать проток, не влияя на общий режим работы — непосильная задача для классической однотрубной схемы.

Верхняя и нижняя разводка двухтрубной системы

При двухтрубной схеме практически каждый радиатор имеет параллельное подключение и к подаче, и к обратке. Это вызывает дополнительные затраты и рост объема теплоносителя, но и передача тепла возможна на более значительные расстояния.

В современном монтаже используется комбинированный вариант двухтрубной системы. Подача тянется по верхнему этажу, обратка по нижнему, соединяются они в самом конце трубой номинального сечения, замыкающей проток. От подачи запитывается верхний радиатор, с его выхода — следующий и так до последнего, откуда охлажденная вода сбрасывается в обратку. Это наиболее экономный вариант двухтрубной схемы для обогрева больших площадей. Недостаток один — открытая прокладка труб.

В другом варианте двухтрубной схемы подача и обратка прокладываются вместе. Подключение радиаторов выполняется в двух нижних точках, что помогает скрыть магистральные трубы в полу: поскольку разводка исключает подъем труб выше радиатора, то и называется она нижней.

Коллекторные системы и подключение теплого пола

Комбинировать разные типы схем очень полезно, это помогает «заточить» отопительную систему под различные технические условия. Техническая реализация таких проектов упрощается с использованием распределительных коллекторов.

Первый их тип — это простая двухрядная гребенка с запорной арматурой, которая имеет по паре отводов для каждого крыла. На каждом из них может быть установлено различное число радиаторов с произвольной схемой подключения, но обычно общее число секций не превышает десяти.

Второй тип коллекторов имеет прозрачные колбы с поплавками для визуально наглядной регулировки скорости протока. К таким узлам подключаются трубы теплого пола и крылья разной протяженности, вместо шаровых кранов на каждой линии установлено по вентильному регулятору.

Коллекторы для теплого пола могут снабжаться дополнительным насосом рециркуляции и общим терморегулятором. Это очень характерно для многоэтажных домов, например, при комбинации теплого пола с радиаторами на разных этажах. Базовая температура теплоносителя составляет 60-70 градусов, что для теплого пола очень много. Поэтому насос подмешивает часть воды из обратки, снижая нагрев пола до 35-40 °С.

Построение развязки на коллекторах удобно и при техническом обслуживании. Вам не придется останавливать всю систему отопления в случае поломки, так как каждый участок можно отключить и слить селективно.

Оборудование котельной

Обычно коллекторы для всех этажей монтируют в помещении котельной. Это удобно, затраты на дополнительные два десятка метров труб не идут ни в какое сравнение с организацией места под отдельный коллекторный узел, а они достаточно громоздкие.

Обвязка котла классическая: на отводах запорная арматура, на подключении обратки — фильтр-грязевик. Насос устанавливается в разрыв обратки и обвязывается байпасом. Мембранный расширительный бак подключается к произвольной точке системы, а группа безопасности — отводом к трубе подачи в метре от котла.

1 — котел; 2 — группа безопасности; 3 — мембранный расширительный бак; 4 — радиаторы отопления; 5 — запорные вентили; 6 — циркуляционный насос с байпасом; 7 — фильтр грубой очистки

Как и всегда, рекомендуется выполнять обвязку оборудования котельной стальными трубами, имеющими меньший коэффициент линейного расширения, чем у пластика. Предпочтительной будет паковка на полимерную нить с использованием анаэробного герметика.

В систему отопления осталось только добавить патрубки слива и закачки воды в самой нижней точке системы. При наличии теплого пола для этого отводится пара выводов коллектора: через обратку выполняется слив, через подачу — продувка.

Обвязка радиаторов

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.
