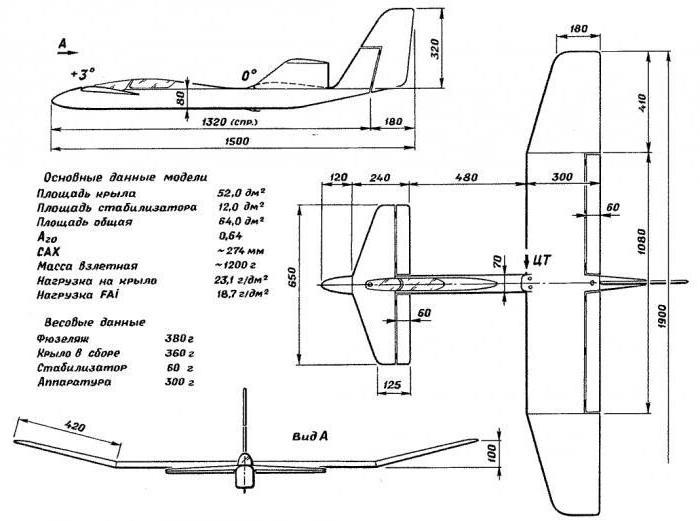

Чертеж планера из фанеры. "Зелёный" - двухметровый планер для спокойных полетов

Для приятного чтения можете включить своё любимое радио ниже:

СХЕМАТИЧЕСКИЕ МОДЕЛИ САМОЛЕТА И ПЛАНЕРА

Советские авиамоделисты построили сотни интереснейших моделей самолетов и планеров, от схематических до реактивных и управляемых по радио.

Схематическая модель - это первый шаг в «малую авиацию». Схематическими модели этого класса называются потому, что в основном воспроизводят только схему настоящего самолета или планера. Такая модель самолета, снабженная резиновым мотором, может пролететь расстояние не менее 75 метров. Удачно изготовленная модель планера держится в воздухе до часа.

Конструкция описываемых моделей планера и самолета настолько проста, что ее можно построить в школьном авиамодельном кружке, в пионерском лагере или дома. Основные детали модели: крылья, стабилизаторы, кили и другие изготовляются из обыкновенных сосновых планочек. Сосна, идущая на эти детали, должна отвечать самым элементарным требованиям - быть прямослойной, без сучков, сухой и не смолистой.

Для постройки моделей достаточно иметь: рубанок, перочинный нож, плоскогубцы, круглогубцы, напильник и ножницы.

СХЕМАТИЧЕСКАЯ МОДЕЛЬ ПЛАНЕРА

Рабочие чертежи модели планера приведены на листе № 1.

Основные размеры модели:

размах крыльев - 940 мм,
длина модели - 1 ООО мм,
полетный вес - 150 г.

Модель, как и настоящий планер, не имеет мотора. Она совершает полет, поддерживаемая встречными потоками воздуха.

СХЕМАТИЧЕСКАЯ МОДЕЛЬ САМОЛЕТА

На листе № 2 приведены полные рабочие чертежи модели.

Размеры всех частей и деталей даны в натуральную величину.

Основные размеры модели:

размах крыльев - 680 мм,
длина модели - 900 мм,
полетный вес - 75 г,
размер винта 240 мм.

В качестве двигателя применен резиномотор. Винтомоторная установка состоит из воздушного винта с осью, укрепленной в подшипнике, и пучка резины. Резиновый пучок изготовляется из шести ниток резины сечением 1 X 4 мм.

Прежде чем приступить к постройке, внимательно ознакомьтесь с рабочими чертежами модели и текстом. Заготовьте необходимый материал и инструмент.

КАК ПОЛЬЗОВАТЬСЯ ЧЕРТЕЖАМИ.

Наши чертежи являются рабочими, причем все детали на них вычерчены в натуральную величину. Следовательно, чтобы установить размер той или другой детали, ее можно наложить прямо на чертеж.

ПОРЯДОК ИЗГОТОВЛЕНИЯ ЧАСТЕЙ МОДЕЛИ.

При постройке моделей следует идти от более простых деталей к 5олее сложным. Сначала выстругайте рейку, затем сделайте киль, за ним стабилизатор, а потом приступайте к изготовлению крыла.

КАК ГНУТЬ СОСНОВЫЕ КРОМКИ.

Для изготовления закруглений крыла, стабилизатора и киля из сосновых планочек сделайте болванку, а для изгибания нервюр (поперечных планок крыла) - шаблон. Способ будет заключаться в следующем: выструганные по чертежу планочки распариваются в кипятке в течение 5-10 минут, а затем изгибаются на болванке, концы их связывают и оставляют в таком положении до полного высыхания. Нервюры изгибаются на специальном шаблоне (см. чертеж) и закрепляются на нем жестяной скобкой до высыхания.

СРАЩИВАНИЕ ЗАКРУГЛЕНИЙ С КРОМКАМИ.

Для сращивания закруглений крыла, стабилизатора, киля с соответствующими кромками срежьте концы их косо так, чтобы они при накладывании друг на друга не превышали сечения кромки. Места сращивания закруглений с кромками смажьте клеем и туго свяжите ниткой.

КАК ОБТЯНУТЬ БУМАГОЙ КРЫЛО И ХВОСТОВОЕ ОПЕРЕНИЕ.

Перед обклейкой модель собирается и ее части выверяются. После того, как устранены перекосы крыла стабилизатора и киля, они обтягиваются папиросной бумагой. Крылья и стабилизатор-с верхней стороны, киль- с обеих сторон. Обтягивание крыла производите вдвоем. Удерживая бумагу за углы, наложите ее на намазанное клеем крыло и пригладьте на нервюрах и кромках. Бумага наклеивается сначала на одну половину крыла до центральной нервюры, а затем и на вторую часть. Следите, чтобы при обтяжке не образовалось морщин. После высыхания клея лишнюю бумагу срежьте ножом или мелкой стеклянной шкуркой. Обтянутые крыло и хвостовое оперение обрызгайте водяной пылью.

РЕГУЛИРОВКА И ЗАПУСК МОДЕЛЕЙ.

До запуска модели планера или самолета ее следует отрегулировать. Для этого возьмите модель сзади крыла за рейку-фюзеляж и, направляя немного вниз, выпустите ее из руки слегка толкнув при этом вперед. Модель должна пролететь 10-12 метров. Если модель задирает нос вверх, отодвиньте крыло немного назад; если модель слишком круто идет на посадку, подвиньте крыло вперед. При полете модели с креном на правое или на левое крыло выровняйте киль или выпрямите крыло, так как оно перекосилось. Если при полете модель заворачивает вправо или влево, регулируйте повороты килем.

Немного о модели. Перед тем как делать что-то более серьёзное, особенно в моделировании, нужно потренироваться на более простом. Давайте сделаем планер из обычной бумаги и картона. Правильно отрегулированная модель может подняться в воздух на высоту до 6 метров и пролететь расстояние до 25 метров. Эти характеристики в нашем случае зависят от толщины картона, массы груза и качества сборки.

Для изготовления данной бумажной модели планера понадобятся:

картон (желательно не тонкий);
клей ПВА;
пластилин;
ножницы;
карандаш с линейкой.

Рис.1

Первое, с чего необходимо начать конструирование модели – чертеж. На рисунке 1 указаны все составные части и размеры модели (пунктиром – места изгибов, штрих пунктиром – ось центра тяжести модели). Нарисовав на картоне эскиз будущей модели с соблюдением всех размеров, должно получиться 4 заготовки.

Крыло;
Ребро жесткости;
Киль;
Фюзеляж.

Рис. 2. Все детали уже вырезанные.

Теперь необходимо загнуть по пунктиру кромку крыла (заготовка 1) и промазать ее клеем. Далее промазанную клеем и загнутую кромку крыла нужно хорошо прижать, чтобы она приклеилась.

Следующий этап – сборка фюзеляжа (заготовка 4). Последовательность сборки такова:

отгибаем на 90 градусов по пунктиру стабилизатор (в хвосте модели).
промазываем с двух сторон ребро жесткости (заготовка 2) и нижнюю часть киля (заготовка 2), как было указано штриховкой на рисунке 1.
вставляем ребро жесткости и киль на свои места и прищепками зажимаем фюзеляж, для того, чтобы все части хорошо приклеились.

Рис.3. В результате должно получиться так.

Следующий этап – соединение крыла и фюзеляжа. Порядок сборки такой:

согнуть на угол 90 градусов держатели крыла (по пунктиру);
нанести клей на верхние стороны держателей крыла;
соединить крыло и фюзеляж, дав им склеиться (рисунок 4).

После того, как все детали самолета приклеены, можно приступить к окончательному этапу – регулировке центра тяжести модели. Для того, чтобы это сделать, необходимо прилепить груз к фюзеляжу, как показано на рисунках 5 и 6. Затем указательным и большим пальцем взять модель и проверить местоположение центра тяжести.

Если центр тяжести смещен от оси центра тяжести к носу модели – она камнем пойдет вниз. Если центр тяжести смещен в хвост модели – модель просто будет кувыркаться в воздухе, и не полетит. Поэтому оптимальное положение центра тяжести – под крылом модели. Однако допускается небольшое смещение.

Для запуска модели необходимо просто взять ее большим и указательным пальцем под крылом, и резким движением руки вперед запустить модель в воздух. Как показывает практика, почти всегда модель с первого раза летит по нормальной траектории.

Желание летать по воздуху было у людей, кажется, всегда, именно оно и подтолкнуло ученых на создание многих чудесных летательных аппаратов, но не все из них были безопасными, могли летать на дальние расстояния. Среди них - и такой удивительный аппарат, как планер, который актуален и по сей день. Он дал начало целому виду спорта, в рамках которого проводятся соревнования. Многие слышали о нем, но даже понятия не имеют, что он собой представляет.

Что такое планер?

Это своего рода безмоторный летательный аппарат, вес которого намного тяжелее воздуха. Движение в нем происходит под воздействием собственного веса. Планер совершает свой полет, используя аэродинамическую силу воздушного потока на своем крыле. Он словно парит в воздухе. Имеются различные модели этого устройства: по количеству посадочных мест - одно-, двух- и многоместные; по назначению - учебные, тренировочные и спортивные. Двигатель планераотсутствует, это наиболее простой летательный аппарат.

Для взлета применяют самолет-буксировщик, который прикрепляет его к своему борту при помощи троса. После подъема буксировщика в воздух взмывает и планер. Потом они отцепляют трос, аппарат летит в одиночестве. Многие отмечают, что полеты на планере просто великолепны, ведь все происходит в тишине, без надоедливого гула мотора. После того как новичок распознает на практике, что такое планер, ему хочется совершать на нем полеты вновь и вновь.

Различают два варианта полетов на этом аппарате: парение и планирование. Планирование - это полет планера со снижением, который очень схож по ощущениям со стремительным спуском на санях либо на тележке по крутому склону. Парение предполагает применение подъемной силы, которая создается при помощи воздушного потока и поддерживает летательный аппарат во время движения в воздухе.

Немного истории

Именно полет на планере и открыл человечеству новые возможности парения в воздухе, ведь до изобретения самолета еще было очень далеко. Эти летательные аппараты раньше не располагали ни кабинками для летчиков, ни выдвигаемым шасси. В некоторых моделях пилот просто лежал на платформе либо управлял самолетом, стоя на руках, при помощи движений собственного тела. Кончено же, это вызывало определенные неудобства во время совершения полетов. Эти летательные аппараты смогли сохранить свою актуальность и в настоящее время.

Многие любители задумываются над тем, как сделать планер своими руками.Неплохо было бы иметь подобный аппарат в своем арсенале для личных полетов. Такому изобретению очень обрадуются дети и найдут его неплохой игрушкой. А полет на планере реальных размеров может подарить массу прекрасных ощущений легкого парения в воздухе.

Выбор подходящей модели

Самодельный аппарат должен непременно обладать некоторыми важными качествами, которые можно выяснить при изучении подходящего варианта в магазине.

Как будет выглядеть планер? Новичку в этом деле зачастую бывает непросто добиться правильности конструкции, именно поэтому так важно придерживаться общих правил.

Тем, у кого минимум опыта в конструировании, будет довольно сложно смастерить модель, поэтому рекомендуется подобрать что-то легкое, но обладающее не меньшей элегантностью, чем покупные аналоги. Существует лишь две основные конструкции этого летательного аппарата, для создания которых не потребуется особых усилий и затрат. Именно по этим причинам они будут наиболее оптимальным выбором.

Первый вариант базируется на принципе конструктора, он собирается и взмывает в воздух прямо на месте проведения испытаний.

Второй вариант является сборным, имеет целостную конструкцию и обладает устойчивостью. Его создание - работа довольно кропотливая и тяжелая. Не каждый планерист в состоянии смастерить такой.

Чертеж планера

На начальном этапе нужно произвести расчеты и тщательно все продумать. Тем, кто хочет сделать планер своими руками, чертежиготового плана нужно просмотреть. Также необходимо заранее определиться с материалами, которые будут применяться в будущей конструкции.

Для разных моделей планеров необходим вполне стандартный набор ресурсов: небольшие брусочки из древесного массива, шпагаты, качественный клей, потолочная плитка, небольшой кусочек фанеры.

Величина первой модели

Первая конструкция планера будет довольно легкой, его узлы скрепляются при помощи обычных канцелярских резинок и клея. Именно по этой причине необязательно здесь соблюдать точность в конструировании. Нужно придерживаться нескольких основных правил:

общая длина планера не должна превышать 1 метр;
величина размаха крыльев - максимум полтора метра.

Остальные детали - на усмотрение планериста.

Формат второй модели

Здесь действительно стоит задуматься о качестве изготовления модели. Очень важно, чтобы все детали самодельного самолета были просчитаны до миллиметра. Чертеж планера должен соответствовать созданной модели, иначе в воздух конструкция не взмоет. Эта модель должна обладать следующими параметрами:

максимальная длина самолета - до 800 мм;
ширина размаха крыла составляет 1600 мм;
высота, куда входят размеры фюзеляжа и стабилизатора, составляет до 100 мм.

После того как все нужные величины выяснены, можно смело приступать к моделированию.

Тренировка - половина успеха

До того как начинать конструировать реальные летательные агрегаты, можно потренироваться и соорудить планер из бумаги.Можно сделать его из небольшого бумажного листа и спички, он будет прекрасно летать. Надо лишь отрегулировать небольшой грузик из пластилина на носу у модели. Для этой простой конструкции понадобится тетрадный лист бумаги, ножницы, спички, кусочек пластилина.

Для начала нужно по шаблону вырезать корпус планера, после чего загнуть крылья по пунктирной линии вверх. Далее аккуратно приклеить спичку на внутреннюю часть модели таким образом, чтобы головка спички выступала за нос центра крыла и не имела выступов сзади. После высыхания клея и фиксации спички начинается процесс регулировки планера. Нужно подбирать для него грузик из пластилина таким образом, чтобы он регулировал процесс полета. Эту балансировку крепят на край спички.

Простая разновидность планера

Основу для планера (его крылообразную часть) вырезают из потолочной плитки. После этого создают прямоугольники из аналогичного материала. Делается это таким образом, чтобы хватило на все детали: крыло должно иметь размеры 70 х 150 см, горизонтальный стабилизатор - 160 х 80 см, а вертикальный - 80 х 80 см. Необходимо вырезать основные части предельно аккуратно.

Периметр нужно обтачать туалетной бумагой, чтобы все было предельно гладко и не имелось зазубрин. Каждый узкий и тонкий край нужно закруглить, так можно придать конструкции немного элегантности, ее аэродинамические свойства также улучшатся. Нервюры можно создать из простых щепок, только тщательно обточить и придать им нужную форму заранее. После всех этих манипуляций нужно аккуратно приклеить деревяшку к середине крыла таким образом, чтобы она не выходила за края. Основная часть уже почти готова.

Теперь нужно взяться за приготовление тела планера, эта конструкция довольно простая и состоит из тоненькой палочки и небольших стабилизаторов. Скругленные квадратики необходимо склеить вместе, чтобы вышло некое подобие буквы "т" в трехмерном измерении. Она прикрепляется к хвостовой части. При помощи таких манипуляций вы сделаете каркас, останется все прикрепить при помощи обычных канцелярских резинок. На помощь начинающему конструктору придет чертеж планера, опираясь на который, все можно качественно сделать.

Сложная модель летательного аппарата

Создать детский планер не составит труда и для новичков. А вот более серьезные модели требуют особых усилий и гораздо больше времени на конструирование. Поэтому людям, которые задаются вопросом о том, как сделать планерсамостоятельно, стоит изучить процесс построения летательного аппарата более детально. Это поможет создать надежную конструкцию. Имея готовую модель, новички смогут на практике оценить, что такое планер, какими преимуществами он обладает.

Игрушечная модель с небольшим мотором

Фюзеляж этой модели производится из тонко оструганных спичек и оклеивается обычной бумагой для папирос. Кусочек пластилина для регулировки укладывается в нос модели. Крылья, стабилизатор и киль вырезают из плотной картонной бумаги. Каждого, кто знает, что такое планер, может охватить сомнение, когда в его руках окажется эта "загогулина". Однако работа еще не завершена.

Теперь остается только расправить картонные крылья и закрепить на носу немного пластилина. После этого можно на практике проверить, как эта модель совершает полеты.

Возможности этой спичечной конструкции весьма ограничены, она совершает полеты со снижением, в воздухе может требовать постоянной корректировки. Гораздо интереснее запускать в воздух планеры, способные самостоятельно парить в воздухе, поэтому к ним можно дополнительно сделать резиномотор. На изготовление этой важной детали уходит не больше получаса. Для этого нужно аккуратно проделать в фюзеляже из спичек небольшие углубления, куда будут вставляться передний подшипник винта и задний крючок. Обе указанные детали создаются из обычной мягкой проволоки. Последнюю нужно аккуратно промотать нитью исключительно в местах ее стыка с фюзеляжем. Эти соединения тщательно промазываются клеем.

После этого нужно выстругать ножичком из рейки моторный винт, длина которого - 45 мм, ширина - 6 мм, а толщина - 4 мм. По центру винта нужно пропустить проволочную ось, конец которой загнуть крючком для будущего резиномотора. Две нити, вытянутые из бельевой веревки, можно использовать для резиномотора, накрутить их надо на 100-120 оборотов. Аппарат с таким простым двигателем будет взмывать в воздух очень быстро.

После того как новичок смастерит планер своими руками, чертежи посложнее ему уже не покажутся такими сложными. Успехов!

В данной статье пошагово описано создание простейшего планера для детей младшего школьного возраста. Сделать его можно за пару часов, а материалы используются самые доступные.

Материалы:
- потолочная плитка
- фанера 4 мм
- бамбуковая шпажка
- палочка для суши
- резинка для денег
- нитки
- картон

Инструменты:
- резак
- ручка
- линейка
- ножницы
- клеи для потолочки и ПВА
- лобзик
- наждачка
- кисти и краски

Шаг 1. Чертеж и шаблоны.

Чертеж сделан прямо на листе картона, чтобы потом вырезать из него шаблоны. Все размеры деталей указаны. От носа 75 мм – это расстояние до передней кромки крыла и граница, по которой будет отмеряться носовая деталь из фанеры.

Вырезаем ножницами шаблоны деталей.

Шаг 2. Вырезаем и склеиваем модель .

Если чертеж был начерчен на плотном картоне, то детали на потолочке можно не отрисовывать, а вырезать прямо по шаблонам. Хвостовую внутреннюю деталь я вырезал из остатков потолочки, потому она из двух частей, но можно сделать и цельную.

Из фанеры выпиливаем носовую часть и делаем в ней вырез для бамбуковой палочки, которая будет в модели крючком для резинки.

Склеиваем части фюзеляжа вместе, вклеив фанерную и хвостовую детали между целыми боковинами фюзеляжа.

Если по какой-то причине нет возможности изготовить фанерную деталь, нос можно утяжелить монеткой, вклеив ее между боковинами, но вес придется подбирать, чтобы центровка была подходящей.
Обрабатываем кромки фюзеляжа наждачкой и приклеиваем к нему крыло.

Затем приклеиваем стабилизатор.

Модель готова к покраске.

Шаг 3. Покраска модели.

Перед покраской лучше сначала начертить контуры ручкой для большей аккуратности или вообще сначала раскрасить детали, а уже потом склеивать, но это кому как удобней.
Если нет акриловых красок, можно раскрасить модель фломастерами и даже обклеить цветным скотчем.
В данном случае используем акриловые краски - голубую и оранжевую.

Крыло и стабилизатор можно покрасить только сверху, снизу оставив белым.

Контуры кабины в носовой части рисуем ручкой или фломастером.

Шаг 4. Изготовление пускового устройства.

По сути, пусковое устройство - это своеобразная рогатка, чтобы запускать модель повыше.
Для его изготовления понадобятся резинка для денег и палочка для суши (или любая другая реечка).

Нитками с клеем ПВА приматываем резинку к концу палочки.

Что такое планер?

Это своего рода безмоторный вес которого намного тяжелее воздуха. Движение в нем происходит под воздействием собственного веса. Планер совершает свой полет, используя аэродинамическую силу воздушного потока на своем крыле. Он словно парит в воздухе. Имеются различные модели этого устройства: по количеству посадочных мест - одно-, двух- и многоместные; по назначению - учебные, тренировочные и спортивные. Двигатель планераотсутствует, это наиболее простой летательный аппарат.

Различают два варианта полетов на этом аппарате: парение и планирование. Планирование - это полет планера со снижением, который очень схож по ощущениям со стремительным спуском на санях либо на тележке по крутому склону. Парение предполагает применение которая создается при помощи воздушного потока и поддерживает летательный аппарат во время движения в воздухе.

Немного истории

Выбор подходящей модели

Чертеж планера

Величина первой модели

общая длина планера не должна превышать 1 метр;
величина размаха крыльев - максимум полтора метра.

Остальные детали - на усмотрение планериста.

Формат второй модели

Здесь действительно стоит задуматься о качестве изготовления модели. Очень важно, чтобы все детали были просчитаны до миллиметра. Чертеж планера должен соответствовать созданной модели, иначе в воздух конструкция не взмоет. Эта модель должна обладать следующими параметрами:

максимальная длина самолета - до 800 мм;
ширина размаха крыла составляет 1600 мм;
высота, куда входят размеры фюзеляжа и стабилизатора, составляет до 100 мм.

После того как все нужные величины выяснены, можно смело приступать к моделированию.
