Мангал из бочки 60 литров. Узнаем, как сделать мангал из бочки

При использовании традиционных конструкционных материалов (листовое железо, кирпич) для барбекю увеличивается трудоемкость работ и отходы кроя. Поэтому для домашнего мастера актуальна информация, как сделать барбекюшницу из заготовок, выпущенных промышленным способом. Оптимальным вариантом становится пропановый баллон, барабан стиральной машины, 200 л бочка или кусок толстостенной трубы. Именно о двух последних и пойдет речь дальше.

При сооружении барбекю своими руками следует учесть нюансы приготовления мяса на углях этим способом и удобство эксплуатации очага:

Внимание! В отличие от огнеупорного кирпича сталь, даже толстостенная, выгорает при контакте с открытым огнем. Поэтому в металлических барбекю не следует разводить костры, лучше использовать готовый уголь для повышения эксплуатационного ресурса.

Технология изготовления барбекю своими руками

Самым экономичным вариантом при использовании трубы большого диаметра или бочки является горизонтальное расположение цилиндрической формы. Однако из длинных труб часто изготавливается мангал-барбекю вертикального типа с заостренным верхним краем, обеспечивающий высокую эстетическую ценность очага.

Из бочки

Самым распространенным методом изготовления жаровни для барбекюшницы остается металлическая бочка на 200 литров. Существует несколько способов кроя, вариантов установки и конструкций дымохода. В данной инструкции описано сооружение барбекю из бочки своими руками с малой крышкой правильной прямоугольной формы.

Крышка

Конструкция очень простая, что позволяет обойтись без чертежей/эскизов. На начальном этапе из бочки барбекю вырезается люк:

ширина – от каждого края нужно отступить 5–10 см для обеспечения жесткости каркаса жаровни;
высота – примерно 1/3 длины окружности бочки.

Вырезанная часть становится крышкой, крепится шарнирно к одной стороне продольного горизонтального реза. Шарниры можно приварить, закрепить винтами или заклепками к деталям крышки и корпуса.

Для удобства эксплуатации на крышку монтируется ручка из негорючего материала. При необходимости можно добавить засов, чтобы защитить от самопроизвольного открывания зимой о время снегопада.

Внимание! Тонкостенная бочка после вырезания люка обычно теряет пространственную геометрию. Поэтому по краям среза изнутри тело бочки усиливается уголком, на полку которого позже будет укладываться решетка барбекю.

Колосниковый узел

Для равномерного слоя углей цилиндрическая поверхность непригодна по умолчанию. Поэтому на расстоянии 10–15 см от выпуклого дна жаровни необходимо уложить колосниковую решетку. Она выполняет несколько функций:

обеспечивает ровную поверхность для углей;
позволяет свободно просыпаться золе вниз;
снимается для очистки жаровни от продуктов горения.

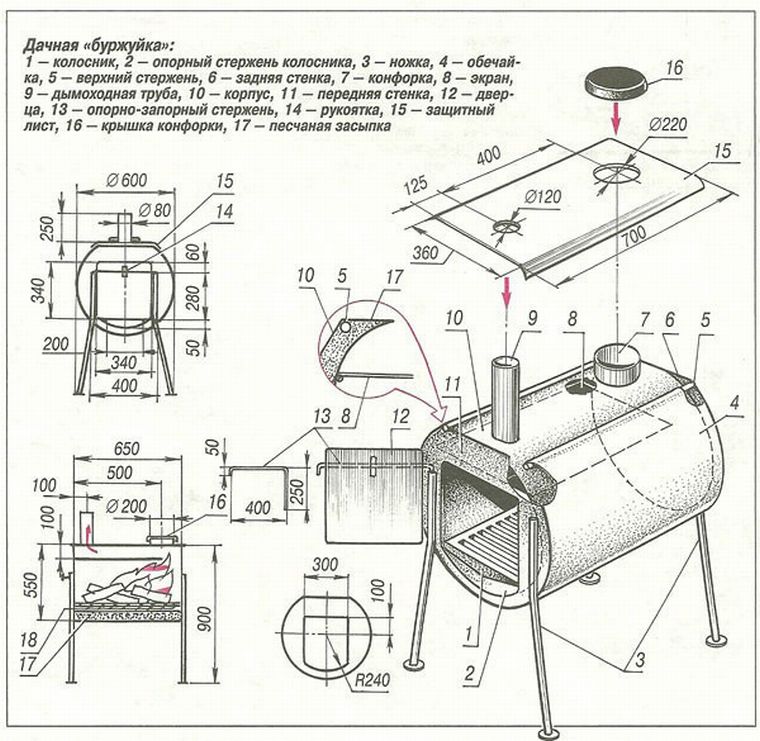

Барбекюшница должна иметь размеры, как на нижеприведенных чертежах и фотографиях, чтобы мясо жарилось быстро, но не пригорало.

Для фиксации колосниковой решетки используются уголки вдоль тела бочки, прикрепленные к ней заклепками, болтами или сваркой.

Решетка

По аналогии с предыдущим шагом решетка размещается на нескольких опорах. Если с одной стороны уже приварен уголок для усиления корпуса жаровни, домашнему мастеру останется добавить второй уголок напротив него.

Сделанная подобным образом барбекюшница является универсальной. На эти же уголки можно при необходимости уложить шампуры.

Наиболее распространена среди пользователей схема бокового дымохода:

в верхней трети торцевой части бочки изготавливается отверстие под дымоход диаметром 57–89 мм;
в него вваривается отвод 90 градусов;
сверху к отводу приваривается 1–1,5 м кусок трубы;
сверху на нее устанавливается козырек.

Эксплуатация цилиндрической барбекюшницы показа на видео.

Если очаг защищается от непогоды навесом или козырьком, можно использовать прямоугольную или круглую вытяжку. Если увеличить размеры такой вытяжки, «зонтик» из оцинковки становится самостоятельной крышей.

Опорный узел имеет несколько вариантов по увеличению степени сложности:

Оптимальной для эксплуатации считается высота 0,8–1,2 м от земли до бортика жаровни. Цилиндрический очаг с дымоходом по умолчанию является частью коптильни или печи-гриль, что удобно для владельца загородного участка.

Из трубы

Экономичная жаровня для приготовления мяса на решетке практически не отличается от предыдущего варианта из бочки. Просто труба для барбекю вначале глушится с двух сторон деталями, вырезанными из листовой стали. Эксплуатационный ресурс значительно выше, чем у бочки, так как в этом случае толщина металла больше. Даже при вырезании крышки люка пространственная геометрия сохраняется, конструкцию не нужно усиливать уголком.

В этой пошаговой инструкции будет рассмотрена конструкция оригинального трубчатого барбекю вертикального типа.

При достаточном количестве толстостенного металлопроката, из трубы своими руками вырезается заготовка сложной формы. Труба должна быть длиной 1,8–2 м, ее необходимо установить на торец вертикально, и провести линию реза под наклоном от уровня 1 м к верхней противоположной части сооружения (как на фото ниже).

При самостоятельном крое угловой шлифовальной машиной (УШМ) очень сложно разметить линию реза, поэтому следует вначале вычертить на бумаге/картоне шаблон.

Дополнительные элементы располагаются в разных уровнях:

решетка барбекю – у нижнего края среза, для ее фиксации по диаметру приваривается несколько уголков;
колосник – ниже предыдущей решетки на 15–20 см, для него также крепятся уголки по периметру изнутри;
зольная дверка – чуть ниже колосника с любой удобной стороны, приваривается на петлях к корпусу, оснащается задвижкой и ручкой;
заглушка – поскольку тело трубы служит подставкой жаровни, зольный отсек получается слишком большим, поэтому конструкцию глушат под дверцей зольника.

Внимание! Дымоход с этим вариантом барбекюшницы не используют, так как он резко снижает эстетику восприятия конструкции. Вместо него обычно монтируется вытяжка круглой или квадратной конфигурации.

Закрыть срезанную часть трубы не получится, поэтому применяется стандартная круглая крышка, устанавливаемая вместо решетки барбекю.

Если труба не такая большая можно сделать ещё и ножки или рассмотреть другие варианты.

Ну и видео, как можно соорудить вертикальное устройство для приготовления пищи на улице.

Дополнительные функции и декорирование

Перед тем как сделать барбекю для загородного участка, следует определиться с режимом эксплуатации:

А потом уже плаинруем, какие элементы там будут присутствовать. При этом добавочными опциями считаются:

столешница – обычно крепится кронштейнами перед крышкой жаровни;
полки – развешиваются по бокам возле днища бочки;
поленница – расположена под бочкой, защищена сзади козырьком;
навес/козырек – из негорючих материалов на отдельных стойках;
вытяжка – обычно с естественной тягой в форме конической или пирамидальной конструкции из оцинковки.

Декорируются металлические барбекюшницы витыми, коваными элементами. Реже оригинальная конфигурация придается корпусу сооружения. Например, при использовании толстостенной трубы владелец может обыграть конструкцию в виде пушки-мортиры или старинного паровоза. Готовым вариантом декора является столешница б/у швейной машинки, обычно украшенная ковкой.

Таким образом, если есть труба большого диаметра или стандартная бочка на 200 л, домашний мастер может соорудить барбекю собственными руками. При этом следует соблюдать требования из вышеприведенной инструкции.

Имея дачный участок, большинство владельцев думают об установке мангала. К тому же полноценный отдых характеризуется приготовлением барбекю и шашлыков не обойтись без печи-мангала.

Для шашлыков может подойти простой мангал из пары кирпичей, но сочное барбекю на таком сооружении не приготовишь.

Можно приобрести готовый мангал или сделать его самостоятельно. Вопрос стоит только с выбором типа мангала, который может быть передвижным или стационарным.

Для производства стационарного мангала используется бетон или кирпич. Передвижная печь выполняется из металла.

Достоинства и недостатки конструкции

Основные плюсы такого решения:

легко очищается, поддается ремонту и не требователен в уходе.
Пользоваться им удобно и безопасно. Сварочные работы можно проводить самостоятельно.
Металл отлично удерживает жар, в результате чего мясо быстро и равномерно прожаривается. Стоимость такой конструкции приемлема для любого бюджета.
Мангал из бочки очень удобен при транспортировке на небольшие расстояния.

Однако такое устройство не устойчиво коррозии, быстро нагревается, поэтому при несоблюдении мер предосторожности можно получить ожоги.

Какими преимущества обладает ? Как сделать такую теплицу своими руками узнайте в нашей статье.

Хорошим решением для дачи также является металлический мангал, инструкция по изготовлению к которому в полной пошаговой версии.

Необходимый инструмент и материалы

Основной деталью подобного мангала является металлическая бочка.

Следует обратить внимание, что нельзя пользоваться бочками, которые ранее использовались под горюче-смазочные материалы .

Также для изготовления оригинальной конструкции нужно подготовить:

дверные петли;
4 резиновых колеса для транспортировки мангала;
стальной уголок от 45 мм;
металлическую ручку для двери;
проволочную сетку.

Основными инструментами для проведения работ являются следующие:

рулетка;
болгарка;
сварочный аппарат;
шлифовальный и отрезной диск;
электрическая дрель;
лобзик по металлу;
болты;
листы стали.

Мангал можно сделать из старой бочки любых размеров. Кроме нее можно воспользоваться старым газовым баллоном.

На фото примерная схема, по которой можно сделать мангал из бочки.

Инструкция по изготовлению

Как из бочки сделать мангал? Вся процедура проходит в несколько этапов.

Этап подготовительный — разрезка

На производство конструкции не уйдет много времени, но будут сэкономлены денежные средства, которые могут быть потрачены на приобретение нового оборудования.

Модель мангала из бочки может производиться в двух вариациях - с наличием или отсутствием крышки. Первая модель производится из двух половинок, а вторая - из одной.

Независимо от выбранного варианта, следует нарисовать схематичное изображение будущей конструкции с подробным описанием всех параметров и деталей. Чертеж будет основным помощником в процессе работ.

Вторым этапом в создании мангала становится подготовка всех составляющих деталей. Сначала нужно разрезать бочку болгаркой в высоту емкости пополам (для обоих вариантов исполнения).

Но можно вырезать у бочки только верхнюю часть, которая станет в дальнейшем крышкой.

Края разрезанной бочки очищаются и освобождаются от различных неровностей. После подготовки бочки следует определиться с параметрами уголка для обрамления проема.

Если бочку разрезать пополам, на одну часть прикрепить дверные петли, соединив их с основной частью емкости, то получается готовая крышка.

Изготовление рамы

Сначала разрезается стальной уголок пополам. Оптимальной высотой рамы будет 1 м, а ее ширина должна соответствовать ширине металлической емкости.

Для боковой части рамы потребуются горизонтальные и вертикальные стойки, которые устраиваются по следующей схеме:

горизонтальная верхняя стойка устанавливается от верхнего края на расстоянии, соответствующем внешнему радиусу емкости;
нижняя горизонтальная стойка монтируется на высоте около 20-25 см от края вертикальной нижней.

Все 4 стойки нужно разложить на подходящей поверхности и соединить их сварочным аппаратом под углом 90º.

По схожей схеме нужно сделать и другую половину рамы, в итоге обе рамы совмещаются в общую конструкцию,поэтому они должны быть одинаковыми. Боковые части монтируются друг с другом стальными уголками.

Такой этап работ требует внимания, потому что из-за любой погрешности мангал получится неровным.

После того, как рама будет изготовлена, на нее крепятся колеса. Чтобы сделать более удобной транспортировку, к раме крепится удобная ручка.

На раму следует установить емкость таким образом, чтобы сливное отверстие находилось сзади и сверху. Оно будет играть роль небольшой вытяжной трубы. В вытяжное отверстие вставляется металлическая труба нужного диаметра.

Подставка под бочку может иметь различные конфигурации:

в форме двух полукругов, в которые будет укладываться бочка;
рама, рассчитанная под параметры бочки (процесс ее изготовления описан выше);
пара крестовин, сваренных из уголка, имеющие развернутые углы по размерам мангала.

Обработка внутреннего отсека

При изготовлении мангала из металлической бочки, работы нужно проводить как с внешней, так и с внутренней стороны. Во внутренней части емкости привариваются уголки.

Чтобы сделать жаровню, можно приварить по бокам 2 уголка, а остальные два - по центру емкости.

Для углей будет достаточно пары уголков, размещенных на боковых стенках. Они располагаются от дна на высоте около 10 см. На таких уголках располагается металлическая сетка, на которой можно готовить барбекю.

Мангал с крышкой можно использовать в качестве коптильни , для чего к боковой части монтируется дымовая труба.

Для удобства по бокам бочки можно приделать полки-столики. При этом к бочке следует приварить металлические кронштейны, куда дополнительно крепится металлическое или деревянное покрытие.

По такой же схеме можно сделать мангал из кислородного или газового баллона. Но следует учитывать, что их ширина будет меньшей и подойдет только для коротких шампуров.

Обработка поверхностей

Чтобы окрасить мангал, следует приобрести термостойкую краску, так как здесь другие разновидности покрытий не подойдут. После высыхания краски мангал будет готов к использованию.

Можно подумать об оригинальной отделке конструкции, чтобы в конечном итоге получилась уникальная конструкция.

Краски, которые можно применять для окрашивания

Для мангала подойдут следующие жаростойкие покрытия:

Порошковые термокраски . Они подойдут для мангала, но самостоятельно работать с ними сложно, потому что они нуждаются в высокотемпературном обжиге.
Кремнийорганические эмали . Покрытия устойчивы к температурам до 600ºC.
Оксидирование . Такая процедура не простая, но ее можно выполнить в домашних условиях. Чаша мангала обрабатывается 5%-ой серной кислотой, прокипятить в концентрированном растворе мыла и 1,5 часа варить в растворе едкого натрия. После этого мангал обрабатывается антипригарным слоем, защищающим металл от ржавчины и коррозии.

Из бочки мангал сделать просто, но единственной трудностью становится использование сварочного аппарата.

Если у вас есть дачный участок или живете в частном доме и любите шашлыки, то вам нужен собственный мангал. Для изготовления можно использовать различные материалы. Из предыдущей статьи вы могли узнать, как можно сделать для приготовления мяса. Сегодня рассмотрим инструкцию по самостоятельному изготовлению устройства из обычной бочки, которая есть практически в любом хозяйстве.

Работать придется со сварочным аппаратом, болгаркой. Соблюдайте технику безопасности, чтобы избежать травм и неприятных последствий. Также нужно будет подготовить металлическую тару, особенно, если в ней хранились горючие вещества.

Если ответственно подойти к изготовлению, а также оформить конструкцию, то она будет выглядеть не хуже покупных аналогов. Поверхность рекомендуется окрашивать при помощи термостойкой краски.

В статье рассмотрим несколько вариантов. Можете воспользоваться более удобным и подходящим способом.

Мангал из металлической бочки объемом 200 литров

Для начала рассмотрим вариант изготовления переносного устройства без крышки. Такая модель является идеальным вариантом для небольшой дачи, так как не занимает много места. Все работы занимают минимум времени. Поэтому нужно подготовить материалы, инструменты, затем приступить к самостоятельному изготовлению.

Нам понадобится следующее:

Железная бочка на 200 л;
Трубы с квадратным сечением 20Х20 мм и 25Х25 мм;
Металлическая лента шириной 25 мм;
Стальной уголок 25Х25 мм;
Термостойкая краска;
Солярка.

Толщина металлопроката должна составлять не более 1,5 мм.

На начальном этапе нам необходимо тщательно помыть металлическую бочку снаружи и внутри. Если в ней хранился растворитель или спирт, то их пары могут взорваться во время выполнения распилочных работ при помощи болгарки. Емкость полностью наполняем водой, оставляем на 30-60 минут, после чего сливаем жидкость и оставляем тару высыхать на солнце.

Теперь емкость нужно разрезать пополам. Для этого измеряем длину окружности бочки, делим полученный результат на четыре. В качестве ориентира можно использовать любую пробку, отмеряем в каждую сторону по рассчитанной длине. Затем отмеряем между точками прямую линию. Это будет середина тары. То же самое проделываем и с другой стороны и проводим четкую линию вдоль емкости.

Надеваем защитные очки и при помощи небольшой болгарки распиливаем металлическую емкость пополам, по намеченным линиям. Не забываем соблюдать технику безопасности.

Половину бочки будем обрамлять при помощи уголков. Для этого отмеряем длину короткой стороны емкости, прибавляем к ней 1 см и намечаем линию на Г-образном профиле. Отрезаем под углом 45°C. Подготавливаем два таких отрезка.

Отрезаем два куска профиля 25Х25 мм, такой же длины, что и уголки. Прикладываем их к торцевым сторонам, а сверху зажимаем подготовленные уголки. Теперь прикладываем уголок к длинной стороне бочке, отмечаем линию и отрезаем под углом 45°C.

Собираем конструкцию из подготовленных уголков в перевернутом виде. Все углы должны быть обязательно прямыми. Затем прихватываем сваркой.

На следующем этапе примеряем обрезанную бочку к сваренному контуру. Если один край сразу не встает, то можно немного надавить руками. С боковых сторон вставляем квадратный профиль. После такой проверки выполняем полную сварку обрамления.

Теперь нам нужно подготовить упоры из профильной трубы 25Х25 мм. Длину можете регулировать самостоятельно, но рекомендуется делать около 30 см. С одной стороны профиль отрезаем под углом 15°C.

Когда будет готово четыре упора, то с каждой стороны отмечаем по 17 см. Вставляем упоры в рамку срезанным углом под 15°C. Улавливаем плоскость и очерчиваем ножки маркером. По намеченной линии вырезаем кантик до упора бочки.

Затем вставляем опоры в мангал, надежно свариваем все пропилы, а также привариваем конструкцию к обрамлению.

Для изготовления ножек будем использовать профильную трубу 20Х20 мм. Длина четырех отрезков должна составлять 90-95 см. После чего вставляем их в приваренные опоры.

С коротких сторон железной бочки отмечаем внутреннюю длину и отрезаем стальную ленту и привариваем ее. По длинной стороне отмечаем отрезок уголка, обрезаем болгаркой. При помощи этого профиля можно регулировать расстояние, в зависимости от размера шампура.

На болгарку устанавливаем шлифовальный диск и зачищаем все неровности и сварные швы. Конструкция должна получиться аккуратной и ровной.

Перед покраской нужно обжечь тару, для этого вычищаем внутреннюю часть бочки, наливаем в нее солярку (1-1,5 л), поджигаем тряпку и бросаем ее в емкость. Нужно дождаться полного выгорания солярки. Данный процесс позволяет полностью избавиться от старой краски. После этого промываем поверхность при помощи керхера.

Дожидаемся, когда бочка полностью высохнет, и покрываем ее термостойкой краской, которая будет сохнуть около одних суток. Мангал полностью готов к использованию.

Пошаговая инструкция изготовления мангала с крышкой

Если у вас нет опыта работы со сварочным аппаратом, и вы хотите, чтобы у мангала была крышка, то воспользуйтесь другим вариантом исполнения. Перед работами нужно очистить емкость от ГСМ или других средств, которые в ней хранились. Наружную поверхность обрабатываем шлифовальным диском, установленным на болгарку.

Теперь вырезаем откидную створку. Размеры подбирайте по своему усмотрению. Во время работы шлифовальной машинкой соблюдайте технику безопасности.

Для удержания крышки закрепим по бокам две оцинкованные полоски. Фиксируем при помощи заклепок, как показано на фото ниже.

Теперь закрепим крышку к бочке. Для этого можно воспользоваться обычными дверными петлями. Фиксируем при помощи заклепок.

Если у вас есть старый шкаф, то возьмите от него ручку и закрепите к конструкции.

Для дымохода подойдет любая изогнутая труба, которую прикручиваем к бочке.

Мангал практически готов, можете закрепить решетку, чтобы была возможность готовить мясо не только на шампурах.

Изготовленное устройство покрываем термостойкой краской, оставляем на сутки, чтобы поверхность полностью высохла. После этого можно приступать к приготовлению шашлыков.

Вертикальный мангал своими руками

Из 200-литровой старой бочки можно сделать многофункциональную конструкцию с печью и барбекю. На первый взгляд может показаться, что задача является сложной, но посмотрев видео ролик ниже, вы поймете, что можно быстро и легко соорудить такой мангал.

Вот такие устройства можно сделать самостоятельно без посторонней помощи. Поэтому не торопитесь выбрасывать старую бочку. Кроме мангала, из нее можно изготовить и другие полезные конструкции. Если у вас есть интересный вариант использования металлической тары, то поделитесь им в комментариях.

Но бывают и те, которые не могут не удивить. И вот таковой, пожалуй, является барбекю из бочки, которую тоже можно сделать собственными руками!

Для того, чтобы соорудить такую самоделку , вам пригодятся некоторые материалы:
жестяная бочка;
специализированная покраска для самого барбекю;
несколько крючков;
специализированный регулятор, который предназначен для того, чтобы можно было регулировать процесс температуры, непосредственно, для барбекю;
обязательно прикупите перчатки и очки, дабы оградить себя от возможных рисков;
сетка, предназначенная для барбекю;
решетка из той стали, которая не поддастся процессу коррозии;
болт и гайки;
трубы больших размеров, которые необходимы для дымоходов;
респератор;
сталь и сварка;
прибор шлифованного характера;
молоток, и наждачная бумага;
фломастер;
дрель и сверла.

Шаг 1
Перед тем, как начать основную работу, необходимо убедиться в том, что емкость ваша пуста и самое главной, что в ней нет абсолютно никаких жидкостей, дабы в последствии не рисковать жизнью, ведь такими жидкостями могут быть и кислоты, которые имеют свойство воспламеняться.

Установите бочку так, чтобы вам было удобно снимать с нее старую краску.

После чего необходимо два куска приложить плотно и сварить.

В обязательном порядке проверьте насколько качественно у вас получились швы. Учитывайте тот факт, что зазоров быть просто не должно.

Шаг 3

Для того, чтобы сделать разрезы на бочке более аккуратнее и симметричнее, начертите на ней небольшие разметки.

Шаг 4

Приварите к краям того листа, который вы вырезали, несколько полос из стали. Именно они не позволят проваливаться крышке, когда вы будете закрывать барбекю.

Шаг 5
После перечисленных этапов необходимо почистить бочку кардинально. Для таких целей можно применить специализированные средства на масляной основе.

Шаг 6
Основа барбекю должна быть выполнена из прутьев.

Что касается рамы, то она составляет форму некого прямоугольника, который будет складываться внутрь.

Шаг 7
Чтобы изготовить ручку, необходимо применить, непосредственно, сварку.

Далее, прикрепите ручку к самой бочке. И не забывайте в процессе работы удалять стружку из металла.

Шаг 8
В завершение, покрасьте бочку специализированной краской, которая сможет выдерживать довольно высокие температуры.
