Установка водосточных сливов. Технология монтажа водосточной системы своими руками

Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

Достоинства пластиковых водостоков следующие:

Большая популярность и конкурентоспособность;

Долговременность пользования;

Декоративность.

Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

Трехметровые желоба (3 штуки),

Заглушки водосточного желоба (правый и левый),

Воронки (2 штуки),

Кронштейны -необходимы для крепления желоба (16 штук),

Пластиковая труба длинной 3 м (4 штуки),

Крепления трубы к стене (10 штук),

45-тиградусные повороты трубы (6 штук).

Требуемый инвентарь:

1) Строительный нож

2) Перфоратор

3) Уровень

7) Болгарка

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

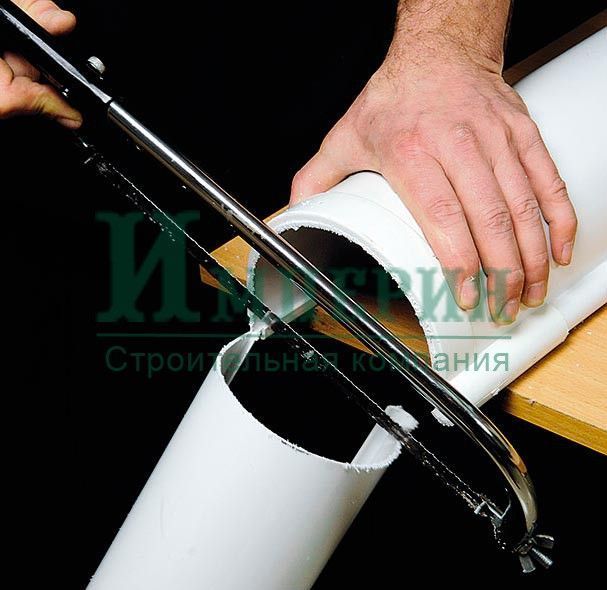

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Водосточная система должна выбираться еще на этапе проектирования дома. Это позволит просчитать все нюансы и грамотно подобрать нужную конструкцию. Основная ее роль - защита фундамента дома от дождя. Поэтому так важно правильно определиться с материалом, из которого изготовлен водосток. В среднем срок службы водосточной системы составляет от 5 до 100 лет. Но при неправильном монтаже, она может выйти из строя гораздо быстрее. Рассмотрим, как правильно установить водосток для крыши своими руками.

Задачи проектирования водостоков

• В первую очередь рассчитывается общая площадь будущей крыши и каждого ее ската в отдельности. Благодаря полученным данным, определяется необходимая пропускная способность системы водостока с крыши, диаметр водосточных труб и размер желоба.
• Следующим шагом будет составление предварительного плана размещения элементов водостока, что позволит определить последовательность работ, рассчитать количество составляющих и их примерное месторасположение. Для большего удобства, это делается на копии чертежа крыши.
• Также важно правильно подобрать материал, из которого сделаны водостоки для крыши. Из-за большого разнообразия вариантов, сделать выбор не так-то просто. В большей степени он зависит от общего облика дома и эстетических представлений его владельца. По сроку службы недорогие пластиковые водостоки практически не уступают металлическим. Но вряд ли они будут гармонично смотреться с настоящей черепицей или медной кровлей.

Составляющие водосточной системы

Кронштейны

С их помощью крепится желоб водосточной системы к кровле. Они выпускаются разных форм и из разных материалов, но по цвету полностью совпадают со всей системой водостока.

В зависимости от формы их можно крепить несколькими способами:

• наиболее простой и часто применяемый способ - крепление кронштейна к лобовой доске кровли. Таким образом, водосток легко устанавливается на уже готовую крышу. В основном такими кронштейнами комплектуются ПВХ системы. Благодаря сильно развитым вертикальным ребрам, они способны выдерживать большие нагрузки. В конструкциях из металла кронштейны, для данного вида крепления, изготавливаются короткими. При отсутствии лобовой доски подойдут комбинированные кронштейны. Они имеют стальные удлинители, с помощью которых крепятся непосредственно на стропильную ногу. Когда доступ к стропилам невозможен, в стену монтируются специальные костыли из металла, и уже на них, с помощью шпилек, крепится водосточный желоб.
• При втором способе монтаже, водосток монтируется до укладки кровельного материала. Желоб крепится на стропильную ногу. Такой способ рационален для крыш с большой площадью, на которых используются тяжелые кровельные покрытия. Для надежности крепления, шаг между стропилами не должен превышать 600 мм.

• Третий вариант оптимален для кровли, где расстояние между стропилами превышает 600 мм. В большинстве случаев это кровли с покрытием из металлочерепицы или ондулина. Данный способ предполагает использование комбинированных кронштейнов или длинных крюков, которые крепятся на первую планку обрешетки или на нижний край настила (если используется битумная черепица). Только соблюдение правил и порядка установки крюков обеспечит надежность и долговечность конструкции.

Водосточные желоба

Они так же выпускаются разных форм. Существует круглое, полукруглое, прямоугольное, овальное или комбинированное сечение. Важно, чтобы желоба и крюки имели одинаковую форму и были из одной системы.

Универсальным считается желоб симметричной формы, к которому не составит труда подобрать комплектующие элементы. Это упростит работу еще на этапе проектирования и расчета необходимого количества составляющих системы.

Помимо этого, их различают по способу соединения с кронштейном. Наиболее быстро собрать получится систему с простым защелкиванием. Она оборудована поворотными защелками, благодаря которым можно будет легко демонтировать определенную часть желоба для ремонта или замены.

Выбирая их, следует учитывать и линейные колебания их размеров (особенно при выборе ПВХ конструкций). Для их компенсации выпускаются муфты, на внутренней стороне которых имеются насечки.

Совет: желоба, сделанные из ПВХ, не соединяются в упор - это может привести к трещинам и поломке.

Несмотря на то что желоб из металла имеет гораздо меньшее термическое расширение, при его монтаже также используется соединительная муфта в качестве компенсатора.

Для защиты желобов от обледенения их утепляют или устанавливают систему электронагревательных кабелей.

Уплотнители

Их изготавливают из этилен-пропилен-диен-мономер (ЭПДМ) резины. Это современный аналог каучуковой смеси для герметичности соединений. Он обладает высокой эластичностью, что позволяет восстанавливать изначальную форму даже после продолжительного использования.

Он влагостоек, не подвержен влиянию воздействия окружающей среды. Чаще всего уплотнители покрыты силиконовой смазкой, что делает монтаж более простым и дополнительно защищает резину.

Водосборные воронки

Как ясно из названия, их функция - сбор воды, стекающей по желобам, и направление ее в трубы водостока. В ПВХ системах они выполнены отдельной деталью. Кроме этого воронки разделяются на левые, правые и проходные. Левые и правые имеют стенку, выполняющую функцию заглушки желоба и устанавливаются в конце, а проходные - в любом месте.

В системе водостока из металла воронки допустимо ставить в любом месте, но под нее потребуется вырезать круглое отверстие.

Они имеют вид короткой загнутой трубы. Используют их для соединения водосточных труб и воронок, а также для отвода воды от фундамента. На каждую водосточную трубу в среднем понадобится три колена: два сверху и одно внизу.

Водосточные трубы

Они могут иметь прямоугольное или круглое сечение. На их функциональности это никак не отражается и зависит только от дизайна фасада дома и всей системы водостока. Длина их варьируется от 1 до 4 метров. Главное отличие труб из ПВХ от металлических в том, что они имеют одинаковый диаметр по всей длине. А значит, для их крепления друг с другом понадобятся соединительные муфты, что приведет к дополнительным расходам.

Хомуты

С их помощью трубы крепятся к фасаду здания. Их изготавливают из разных материалов и разных форм: пластиковые с двумя точками опоры, металлические с одним длинным метизом, защелкивающиеся при обхвате трубы или с завинчивающимися элементами.

Материалы для водосточной системы

Цена на водостоки для крыши зависит в первую очередь от материала, из которого они изготовлены. Каждый из них имеет свои достоинства и недостатки. Рассмотрим поподробнее о каждом виде.

Пластик

Это современный материал, который отличается прочностью, легкостью и простотой в обработке. Красители, которые используются при его производстве, сохраняют насыщенность цвета в течение всего срока эксплуатации заявленного производителем, а это порядка 20-40 лет. К тому же он имеет невысокую цену.

Пластиковые водосточные системы изготавливаются из нескольких видов полимеров:

• ПВХ - поливинилхлорид;
• нПХВ - непластифицированный полихлорвинил;
• ПЭ - полиэтилен;
• ПП - полипропилен.

Они устойчивы к механическим повреждениям и к воздействию ультрафиолета. Не подвержены коррозии и не потребуют дополнительного ухода.

Сталь

Оцинкованная сталь наиболее популярна из-за низкой цены и доступности, но имеет некрасивый внешний вид и недолговечна. Гораздо практичнее водосточные системы из оцинкованной стали с полимерным покрытием. Они прочнее пластиковых конструкций, а благодаря покрытию долговечны. Изготавливаются из того же материала, что и металлочерепица. В большинстве случаев они имеют либо белый, либо коричневый цвет, в другие цвета окрашиваются только по индивидуальному заказу.

Медь

Наиболее дорогой, но долговечный и красивый материал. Срок службы может достигать IV веков. Для предотвращения образования электролитических паров, которые разрушают медь, все составляющие должны быть сделаны из одного материала. Особенно опасен для нее контакт с титановым цинком или оцинкованной сталью. Со временем медь изменяет цвет на зеленый, что никак не сказывается на ее эксплуатационных качествах.

Алюминий

Легкий и долговечный материал, который можно красить в любой цвет. Срок его службы превышает 50 лет.

Цинк-титан

Этот легкий сплав имеет блестящую поверхность. Он очень долговечен и может использоваться в регионах с экстремальными погодными условиями. Но в работе с ним потребуется соблюдать ряд правил. Цинк-титан не должен контактировать с ПВХ, пароизоляционными мембранами и рубероидом. Работа с ним запрещена при температуре металла ниже +10°С. Это очень дорогой материал, поэтому все работы должны выполнять профессионалы.

Расчет необходимого количества материалов

После того, как выбран материал, начинается расчет количества необходимых материалов. С этим вам могут помочь консультанты в фирмах, продающих водосточные системы или кровельная фирма, которая выполняет работы по монтажу. Но можно сделать это и самостоятельно.

Сначала рассчитывается количество желобов. Их общая длина соответствует длине всех скатов крыши, с которых будет собираться вода. Зная длину скатов несложно подсчитать необходимое количество водосточных воронок. В среднем устанавливается одна на каждые 10 метров.

От количества воронок зависит и количество водосточных труб. Длина их равна расстоянию от уровня земли до кровли.

Количество поворотов определяется особенностью фасада и рассчитывается индивидуально. Всегда можно докупить недостающие элементы.

Хомуты и кронштейны рассчитать очень просто. Понадобится по одному кронштейну на каждый метр желоба. Количество хомутов зависит от высоты здания, главное правило - каждый отдельный участок трубы должен фиксироваться минимум одним хомутом.

Установка водостоков на крыше своими руками

Чтобы произвести монтаж металлических водостоков для крыши понадобятся следующие инструменты:

• молоток;
• маркировочный шнур;
• универсальная отвертка;
• рулетка длинной от 3-ех метров;
• трубные клещи;
• крюкогиб;
• ножовка по металлу.

Резать трубы и желоба из металла болгаркой не рекомендуется. Так как во время резки нагревается полимерное покрытие, что приведет к повреждениям элементов водостока.

Этапы установки:

• определение расположения кронштейнов (держателей желобов). Расстояние между ними должно составлять 40-50 см;
• делаются отметки на кронштейнах, определяющие наклон желоба водостока, который составляет 5 мм на 1 м. Стоит отметить, что по инструкции одна водосточная труба может обслуживать не более 10 метров желоба;
• по готовым отметкам загибаются кронштейны. Делать это быстрее всего с помощью крюкогиба. Затем устанавливаются два крайних кронштейна, а между ними натягивается шнурок, по которому устанавливаются все остальные держатели;
• подготовка желоба к установке. Из составных частей собирается желоб нужной длины. Не исключено, что для этого придется отпиливать лишнее с помощью ножовки по металлу. Но до его установки а крышу, части не скрепляются между собой. Для воронки водостока потребуется выпилить отверстие на расстоянии 15 см от края желоба по форме буквы V и диаметром 10 см;
• монтируется выпускная воронка для водосточной трубы. Внешний ее край подводится под загнутый желоб водоотвода и плотно прижимается. Затем загибаются фланцевые лепестки воронки;

• устанавливается желоб. Поочередно укладываются все составные части желоба на уже готовые кронштейны и прикрепляются. Далее к обрешетке крепится карнизная планка таким образом, чтобы ее нижний край опускался в желоб водостока. А кромка кровельной гидроизоляции заводится поверх карнизной планки. Благодаря этому весь конденсат, который может образовываться в подкровельном пространстве, будет попадать в водосточную систему;

• соединение желобов водостока производится внахлест друг на друга на 20-30 мм. Дополнительную герметичность местам соединения придают резиновые уплотнители;
• устанавливается защитная сетка на водослив, которая защитит его от попадания мусора. Монтируется она в отверстие выпускной воронки в желобе и называется паук;
• монтаж ограничителя перелива. Они необходимы в местах желоба, которые расположены под фрагментами крыш с примыканиями;
• крепеж соединительных труб. Данная конструкция подразумевает соединения двух колен водосточной системы друг с другом. Длина соединительной трубы высчитывается индивидуально;
• крепление водосточных труб. Вначале к стене дома монтируются держатели (хомуты) снизу, сверху и в местах соединения труб. Расстояние между сливным коленом и отмосткой составляет порядка 30 см.

Монтаж системы водостока с прямоугольными желобами

Их установка более трудоемкий процесс. Для соединения отдельных частей потребуются заклепки (клепочник) и герметик.

Отличия системы:

• воронка водослива крепится к желобу с помощью заклепок и герметика. Отверстие вырезается крестообразное или круглое.
• заглушка, углы и желоба водостока также крепятся на заклепки и герметик.

Самодельный водосток для крыши

Для небольшого летнего домика можно изготовить бюджетные водосливы своими руками. Например, сделав их из оцинкованных профилей для гипсокартона без отверстий. Они бывают разных размеров, поэтому подобрать подходящий достаточно просто. Профили складываются «коробочкой», а лишнее отрезается ножницами по металлу.

Не только изготовление, но и крепление водостока к крыше не займет много времени. Под свесом крыши крепится монтажная оцинкованная лента толщиной 2 мм с отверстиями. Фиксируется она на болты, заклепки или саморезы. Затем подгибая крепеж, достигается необходимый уровень наклона.

В результате самодельного устройства водостока с крыши получается незаметная, но прочная конструкция.

Водостоки для крыши фото

Назначение крыши над домом пояснять не нужно. Одна из функций - защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления - самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков - сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу - пластиковая, металлическая.

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Преимущества металлических водостоков:

• прочность;

• надежность;

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

• не поддерживают горение;

• рабочий температурный режим -60°С +130°С;

• стабильность размеров.

Недостатки водостоков из металла:

• высокая стоимость;

• значительный вес всей системы;

• сложность монтажа;

• малый выбор цветов;

• появление ржавчины при повреждении защитного слоя (исключение - водосточная система из меди);

• незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы - инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения - на фото.

Совет. У каждого производителя свои размеры желобов, труб. Их конфигурация также различна. Поэтому, даже не пытайтесь состыковать системы разных изготовителей.

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

• ознакомиться с максимальным уровнем осадков в вашем регионе;

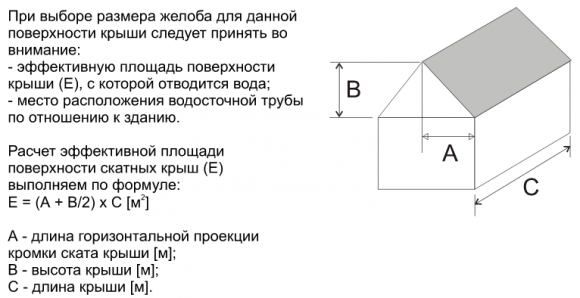

• рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

На основании этих замеров выбрать в таблице нужную систему.

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

Желоб водосточный - полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Длина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба - продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов - 10 шт. 4-х метровых - 1 шт.

Нюанс. Все размеры округляйте до целой длины водосточного желоба. Чем меньше соединений, тем проще, надежнее и дешевле в итоге получится монтаж.

• Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Угловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

Совет. Из пластикового желоба разнообразные углы можно сделать, вырезав часть желоба и соединив половинки под нужным углом. Соединяются детали с использованием клея - холодной сварки.

• Водосточные воронки, соединители, заглушки желоба.

Для нашего примера - 4 воронки, 2 заглушки. Соединителей может быть - 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых - с применением соединителя.

В системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

Совет. Одна воронка принимает воду с 10 м.п. желоба. Если длина стены больше - нужно ставить две воронки. В нашем примере мы так и сделали. При этом расстояние между двумя соседними воронками не может превышать 20 м.п.

• Крюки крепления желоба.

Крюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере - 68 крюков.

• Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Крепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

• Колено трубы, слив (колено стока).

Если конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.сайт

Нюанс. вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Монтаж водосточной системы из пластика (ПВХ)

1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке - 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) - воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Отверстие под воронку можно высверлить в нужном месте желоба используя - коронку.

Некоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

В клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Клей или резиновый уплотнитель обязательны.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Труба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

При необходимости монтируется система разветвителей (тройников).

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Монтаж пластиковой водосточной системы - видео

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м - двойной.

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Конструкцию крыши разрабатывают таким образом, чтобы вода, попадающая на нее во время атмосферных осадков, как можно скорее стекала вниз. Она с большой скоростью соскальзывает со склонов, крутизна которых 30 градусов и более. Чтобы защитить отделку стен и отмостку дома свесы крыши оборудуют специальной системой, собирающей и переносящей воду к ливневой канализации. Эта статья расскажет, как правильно оборудовать водосток своими руками, как выбрать подходящую модель и рассчитать необходимый размер желоба.

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Обратите внимание! Размеры изделий для оборудования водостока разных производителей отличаются по размерам и способам крепления, поэтому пытаться подобрать полный комплект среди продукции разных фирм не имеет смысла. Запомните, главное, в организации водостока с крыши – герметичность, достигнуть которой крайне сложно, использую разномастные элементы.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

Важно! Если вы решили сделать водосток для крыши из металла, готовьтесь к тому, что цена на данную продукцию выше, чем на аналоги из поливинилхлорида. Этот вариант не подходит для крыш, угла которых больше или меньше 90 градусов, так как поворотные детали из стали изготовляют только с таким изгибом. Опытные строители утверждают, при значительном весе, металлический отвод воды не обладает высокой герметичностью, а потому является устаревшим строительным решением.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

Важно! Если вы собираетесь сделать водосток из пластика, учтите, что этот материал не выдерживает резкие перепады температур и при первых же морозах может лопнуть. Пластиковые модели не подлежат ремонту, поэтому потребуется замена поврежденного элемента. Нужно помнить, что устройство стока воды из пластика предполагает использование резинового уплотнителя, которым требуется периодическая замена.

Принципы размещения элементов

Рассчитывают и проектируют сток воды с крыши индивидуально, исходя из площади скатов и среднему количеству осадков, выпадающих в данной климатической зоне. Правильно сделать проект и разместить элементы можно, следуя следующим правилам:

• Водосточные желоба монтируют по всему периметру здания за исключением крыльца. Чтобы вычислить, сколько деталей потребуется, нужно измерить периметр дома, разделить на длину одного элемента и округлить до целого числа в большую сторону.
• Желоб монтируют под углом. Чтобы вода самотеком перемещалась по нему в сторону водосточной воронки, ему задают уклон 3-5%.
• На углах здания размещают поворотные элементы, разворачивающие водосток на 90 градусов. Для прямоугольного сооружения требуется 4 таких детали. Если дом имеет сложную конфигурацию, то для монтажа нужны еще внутренние углы.
• Необходимое количество воронок для приема вода рассчитывают, исходя из того, что она собирает жидкость с 10 погонных метра желоба. То есть, если длина превышает 10 метров, то для сбора вод со скатов крыши правильно устанавливать 2 воронки. По строительным нормам максимальное расстояние между двумя точками сбора – 20 метров.
• Простейшее устройство водостока предусматривает размещение воронок для сбора воды в первую очередь поблизости от углов здания. Чтобы определить, сколько потребуется вертикальных труб, нужно просто посчитать количество воронок, так как для каждой из них требуется собственный слив.
• Сливную трубу закрепляют на стену специальным кронштейном с круглым держателем соответствующего диаметра. На каждый метр трубы нужен 1 кронштейн. Чтобы сделать расчет необходимого количества крючков для фиксации желоба, следует разделить периметр дома на шаг между ними, который составляет 50-60 см.

Важно! Главное условие эффективного стока воды – уклон 2-5 градусов в сторону воронки. Опытные мастера утверждают, что достаточно заложить разницу в высоте 0,5 см на каждый метр протяженности желоба.

Монтаж

Сделать монтаж водостоков качественно можно самостоятельно. Так как стоимость установки на погонный метр ската примерно советует стоимости 1 м желоба в комплекте с кронштейнами и крепежом, рациональнее выполнить эту работу самостоятельно:

Важно! Чтобы проверить качество монтажа, на скат крыши выливают бутылку воды. Если она быстро перемещается в желоб, собирается в воронку и достигает ливневки без потерь, значит все правильно.

Видео-инструкция

Рассмотрим в статье, как проводится монтаж водосточной системы. Из каких элементов она состоит, и что необходимо учитывать при ее сборке. Прочитав информацию, вы сможете легко разговаривать с подрядной организацией, плюс оптимизировать расходы на приобретение системы водоотведения с крыши собственного дома.

Водосточная система дома Источник edelveis72.ru

Из чего состоит водосточная система

В нее входит два основных элемента:

желоба, они же лотки, которые устанавливаются на карнизе крыши, и основная их задача – собрать дождевую или талую воду со скатов;

трубы, в которые попадает вода с лотков, располагаются они вертикально, и их задача – сбросить воду в ливневую канализацию.

Есть дополнительные элементы:

воронки, через которые из лотков вода поступает в трубы:

отводы для сборки труб, если необходимо их проложить по архитектурным выступам на здании;

кронштейны для крепления лотков;

хомуты для крепления труб к стенам;

заглушки для закрытия задних торцов лотков.

Элементы водосточной системы Источник donstroyservis.ru

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску Источник krovelson.ru

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой Источник www.braersnab.ru

Важно при установке придерживаться строго двух параметров:

расстояния между крепежными изделиями;

расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке Источник rooms-styling.com

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Источник profiroof.com

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов Источник oookifa.com

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши Источник ms.decorexpro.com

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проведения кровельных работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Источник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока Источник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводами Источник obustroeno.com

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.

Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.

Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Видео описание

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системы Источник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крыши Источник tiu.ru

Видео описание

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластика Источник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водосток Источник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.
