Проектирование навес под поликарбонат. Навесы из поликарбоната к частному дому своими руками: фото современных навесных конструкций

Навес из поликарбоната — это отличное решение для частного дома. Он обеспечивает комфорт в любую погоду, даже вне коттеджа. Мало того, пристройка хорошо показывает себя в ряде бытовых ситуаций, которые знакомы каждому владельцу дачи.

К примеру, если у вас на даче есть навес из поликарбоната, то даже при проливном дожде вы будете чувствовать себя тепло и уютно, пока ищите ключи. Мало того, подобный элемент в экстерьере частного дома позволяет сделать дизайн более запоминающимся.

Виды навесов

Инженерная наука и архитектура постоянно развиваются. Теперь возводить прочнейшие конструкции можно за несколько часов. Несмотря на это общие принципы постройки остались практически неизменными.

На данный момент можно выделить пять видов навесов, которые чаще всего используют в частных домах:


При создании навеса из поликарбоната в частном доме, необходимо определиться с приоритетами. Если вы желаете получить экзотический внешний вид, который сразу же будет бросаться в глаза, то два последних варианта идеальны.

Совет ! Если же у вас на первом месте функциональность и скорость, то первый и второй варианты подойдут лучше всего.

Какие навесы из поликарбоната можно сделать в частном доме

Частные дома предоставляют массу простора для фантазии. Мало того, поликарбонат — это гибкий материал, который позволяет создать практически любую конструкцию. В связи с этим есть пять вариантов его применения:


Именно эти четыре варианта навесов наиболее востребованы, когда речь заходит о пристройках к частному дому.

Особенности современных навесов

Из чего состоит навес

Существует множество конструкций навесов из поликарбоната для частного дома, каждая из которых обладает определёнными достоинствами и недостатками. Выбор в первую очередь зависит от специфики здания и предпочтений хозяина. Но несмотря на это основа конструкции всегда состоит из таких элементов:

  1. Опоры . Именно на них крепится крыша. Высота задаётся в зависимости от необходимости. Материалом служит брус, стальные трубы или брёвна.
  2. Каркас делается из дерева или из металла, в качество последнего чаше всего используется сталь или алюминий. Может быть сборным, сварным или кованным.
  3. Кровля — это главный элемент постройки. Именно он защищает внутреннее пространство от разнообразных климатических воздействий. Покрытие может быть как прозрачным, таки матовым. Материалом изготовления чаще всего является поликарбонат, но возможны и исключения. К примеру, допускается использование пластика или рубероида.

Это основные элементы навеса частного дома, которые можно сделать своими руками. Они не представляют особой сложности. К тому же их себестоимость находится на приемлемом уровне. Главное, всё правильно рассчитать и составить хороший проект.

Какие функции выполняет навес

Начать стоит с декоративной функции. Навес из поликарбоната служит отличным дополнением к частному дому. При должной фантазии он может стать великолепной дизайнерской находкой, которая придаст постройке интересный и необычный вид.

Пространство под навесом из поликарбоната для частного дома можно оформить в зависимости от ваших предпочтений и назначения помещения. В качестве примера можно рассмотреть летний гараж.

Чтобы не строить полноценную пристройку или не освобождать место внутри дома люди выбирают навес из поликарбоната в частном доме, как временную стоянку для машины. Мало того, если закрыть одну стенку, то можно сделать стенд с инструментами.

В общем, просуммировав всё вышесказанное, можно сделать вывод, что навес из поликарбоната для частного дома выполняет следующие функции:

  • эстетическую,
  • защитную,
  • восстановительную.

Большой навес из поликарбоната позволяет отлично отдохнуть на свежем воздухе, ужиная или обедая в кругу семьи

Делаем навес из поликарбоната для частного дома

Выбор материал

Поликарбонат бывает разным. Выбор напрямую зависит от той постройки, которую вы хотите возвести при частном доме. Чаще всего в загородном строительстве используют сотовую разновидность.

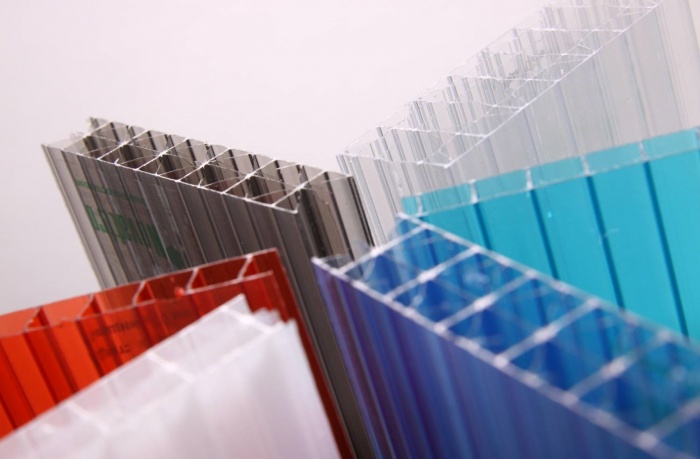

Сотовый поликарбонат для частной постройки состоит из нескольких слоёв пластика, что обеспечивает его устойчивость. Панели соединяются вертикальными рёбрами жёсткости. Этот материал обладает привлекательным внешним видом. К тому же он легко монтируется.

Внимание ! Специальная структура поликарбоната отлично защищает от вредных ультрафиолетовых лучей. Поэтому его крайне часто используют в частном строительстве.

Есть ряд параметров, которые помогут подобрать поликарбонат, который идеально подойдёт для частного строительства:

  • радиус изгиба,
  • шаг обрешётки.
    • если толщина панели более 4 мм, то — это идеальный вариант для теплицы;
    • 6—8 мм — предназначены для навесов;
    • 10 мм — используются для строительства вертикальных барьеров, обладают высокой шумоизоляцией;
    • 16 — обладают большой прочностью нужны для кровель с большой площадью.

    Широкая цветовая палитра позволяет подобрать поликарбонат, который идеально подойдёт для создания навеса перед частным домом. Также его можно использовать для создания множества других построек.

    Создание навеса для частного дома

    Всё начинается с проектирования. После того как вы определитесь с местом установки, можно начать разработку проекта. В нём вы должны составить чертёж, прописать нужные материалы и подбить смету.

    После проектирования начинается создание фундамента под навес для частного дома, операция состоит из таких этапов:

    • Наметьте площадку посредством колышков.
    • Проведите выравнивание.
    • По всему периметру фундамента навеса частного дома с шагом в метр выкопайте ямки. В них будут устанавливаться опорные стойки.
    • Установите опоры и забетонируйте их. Выждите несколько дней.
    • Снимите грунт внутри площади на 15 см.
    • Устелите дно подушкой из песка и утрамбуйте её.
    • Обустройте дренажную систему.
    • Сделайте опалубку для фундамента частного дома,
    • Залейте бетонный раствор и уложите сетку, потом нанесите ещё один слой.
    • Опалубка снимается через три дня. Достаточную прочность конструкция обретёт через 3 недели.
    • Уложите плитку.

    После того как фундамент для навеса частного дома уложен, можно приступать к постройке каркаса. Опорные стойки крепятся к закладным деталям. Верхняя обвязка делается при помощи электрической сварки.

    Поперечные элементы каркаса частного дома крепятся к несущим балкам при помощи вертикальных распорок. Но это можно делать только после того, как будет сделана верхняя обвязка посредством электрической сварки.

    Только теперь можно приступать к укладке поликарбоната для навеса в частном доме. Если вы укладываете листы толщиной до 8 мм, с их нарезкой легко справится строительный нож. Для более толстых пластин понадобится циркулярная пила.

    Внимание ! Защитная плёнка удаляется только после монтажа.

    Листы из поликарбоната фиксируются саморезами. Это обеспечит прочность навеса для частного дома. Расстояние между саморезами должно быть 30 см. Очень важно не перетянуть термошайбы. В противном случае поликарбонат треснет.

    Итоги

    Существует множество разновидностей навесов из поликарбоната, которые используются в пристройках для частного дома. Мало того, самих видов пристроек немало. При этом каждый вид имеет своё предназначение.

    В последние годы большого распространения и популярности получил поликарбонат. Теплицы, разнообразные навесы и многие другие конструкции из этого материала радуют пользователей своей простотой и многофункциональностью. Сегодняшнюю статью мы посвятим как раз теме навесам из поликарбоната, в которой выясним все нюансы этого сооружения,а также, на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

    Основные свойства поликарбоната

    Прежде чем говорить о изготовлении навеса из поликарбоната, необходимо понять, что же собой представляет этот материал, каких видов бывает и в чем его особенность. Итак, поликарбонат - это полимер, который применяется в различных промышленных сферах. Его производят из прозрачных гранул, которые методом литья или экструзии превращаются в светлые, прозрачные листы пластика.

    Поликарбонат бывает следующих видов:

    • монолитный;
    • сотовый;
    • канальный (ячеистый).

    Широкого применения обрели первые два, последний встречается довольно редко. Монолитный поликарбонат представляет собой прочные, сравнительно тяжелые листы. Этот тип считается отличной альтернативой стеклу, он намного легче и надежнее. Монолитные пластины бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от сотового отсутствием воздушного слоя.

    Сотовый поликарбонат представляет собой материал, который внутри имеет образованные пустоты. Их другим словом называют соты, от этого и символическое название вида. Сотовый поликарбонат многослойный, чем больше их тем крепче лист. Поликарбонат достаточно устойчив к ударам и возникновению различного характера трещинам. Имеет небольшой вес и отличается низкой теплопроводностью. Этот вид высокоустойчив к ударам и имеет защитную пленку. Работая с этим видом поликарбоната важно учитывать способ его крепления. Сначала нужно сделать отверстие в материале и только потом вставлять в него саморез, а не просто загнать его шуруповертом в лист. Под воздействием температуры сотовый поликарбонат имеет свойство расширятся. В таблице представлены основные преимущества и недостатки поликарбонатного материала.

    Преимущества поликарбоната Недостатки поликарбоната
    1. Имеет особенность повторной эксплуатации после переработки. 1. Не устойчив к ультрафиолетовым лучам, быстро теряет свои физические свойства.
    2. Устойчив к низким и высоким температурам. 2. Склонный к гидролизу.
    3. Легкий, прочный, стойкий к механическим нагрузкам. 3. Под напряжением быстро теряет свои механические и химические свойства.
    4. Отличается хорошим светопропускающим качеством.
    5. Устойчив к кислой среде, различным растворам и окислителям.
    6. Не поглощает влагу.
    7. Трудновоспламеняемый.
    8. Гибкий.
    9. Прост в использовании. Имеет отличные звукоизоляционные характеристики.

    Благодаря своей универсальности поликарбонат применяют в сельском хозяйстве, авто- и авиатехники и т.д.

    Как правильно разработать проект

    Поликарбонатные навесы устанавливают не только на возле домов, их используют в качестве укрытий для бассейнов, автомобилей, возле магазинов и других организациях. В сегодняшней статье мы рассмотрим простой вариант навеса из поликарбоната для частного дома, который будет под силу даже новичкам.

    Начальным этапом в этом деле можно назвать разработку проекта будущего сооружения, который позволит наглядно представить конструкцию, определится с размерами и рассчитать количество необходимого материала. Специалисты рекомендуют неопытным мастерам обратить внимание на уже готовые чертежи самых простых задумок.

    На этом этапе стоит окончательно определиться с типом материала, который будет взят за основу. Выбор материала напрямую зависит от предназначения готового навеса и его габаритов. При помощи строительный инструментов для измерения площади следует сделать замеры предполагаемой территории для установки навеса и выбрать тип опор для него.

    Выбор толщины материала для навеса из поликарбоната

    Выбор поликарбонатных панелей для сооружения навеса - это дело ответственное, ведь от материала зависит срок эксплуатации конструкции. Рассматривая тот или ной вид пластиковых листов стоит учесть количество годовых осадков в вашей местности, частоту обрешетки планируемого навеса и т.п. Поликарбонатные листы бывают толщиной от 4 до 25 мм, оптимальным размером для навеса станет лист 8-10 мм. Далее рассмотрим эти показатели подробнее.

    Сотовый поликарбонат насчитывает как минимум пять разновидностей панелей различной толщины и структуры. Они отличаются между собой формами сот, ребрами жесткости и собственно плотностью. Выбирая для навеса сотовый поликарбонат лучше остановить свой выбор на средней толщины листах, этого будет достаточно для того, чтобы конструкция была устойчива к граду и огромному снежному покрову. Какой бы не был сотовый поликарбонат он обладает отличной звукоизоляцией.

    Монтаж навеса из монолитного поликарбоната не менее удачный выбор. Этот тип материала реализуется 10 известных модификациях, которые отличаются не только толщиной, а и структурой поверхности панелей, их оттенками и вязкостью. Толщина монолитных панелей составляет 2-6 мм, по индивидуальных заказах производят листы толщиной до 12 мм. Выбирая монолитный поликарбонат стоит обратить внимание на маркировку, так как некоторые модели не подходят для применения в местах близких к огню, другие используют в медицинских учреждениях и т.д. В зависимости от предназначения навеса некоторые мастера, что случается нередко, комбинируют виды поликарбоната. Этот материал очень популярен и в ландшафтном дизайне.

    Необходимый инструмент для изготовления навеса из поликарбоната своими руками

    Поликарбонат - это один из тех материалов, который без проблем подвергается обработке различными ручными и электрическими инструментами. Его можно с легкостью фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить такие рабочие инструменты:

    • нож строительный;
    • рулетка;
    • шуруповерт;
    • болгарка;
    • сварочный аппарат;
    • молоток;
    • шурупы;
    • уголки металлические;
    • электрический лобзик.

    Ряд рабочего инвентаря зависит от типа материала для изготовления опор для навеса из поликарбоната своими руками.

    Как изготовить каркас для навеса

    Поликарбонат - это у нас основа для навеса, а для изготовления каркаса необходимо подобрать другой, выгодный, прочный, устойчивый материал. Классическим считается металлический каркас. Для его сборки используют сварочный аппарат, а также специальные крепежные элементы. Для небольших конструкций подходит алюминий, для габаритных сооружений можно взять более тяжелые виды металла.

    Некоторые хозяева собирают каркасы из дерева, но в таких случаях материал должен быть качественно обработан антибактериальными средствами. Деревянный каркас подразумевает укладку поперечных балок, которые стоит внимательно разместить, чтобы конструкция получилась пропорциональной и прочной.

    Сборка каркаса - это пожалуй один из самых ответственных и трудоемких процессов в изготовлении навеса своими руками. От качества собранной основы под конструкцию будет зависеть ее безопасность и долговечность.

    Простотой сборки и надежностью отличаются каркасы собраны из профильной трубы. Этот вариант хорошо сочетается с коваными деталями, имеет эстетический внешний вид и т.д. Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обратится за помощью к более опытным специалистам.

    Пошаговая инструкция по монтажу навеса из поликарбоната своими руками

    Монтаж навеса из поликарбоната занимает немало времени, даже если это небольшое сооружения. Весь процесс работ производится в несколько шагов, которые кратко можно отобразить следующим образом.

    Шаг 1. Подготовка места под установку конструкции.

    Шаг 2. Подготовка котлованов под опоры для навеса.

    Шаг 3. Сборка и установка каркаса.

    Шаг 4. Установка листов из поликарбоната.

    Проект сооружения готов, с материалом для каркаса определились, инструменты подготовлены… Следующим этапом монтажа навеса считается подготовка места под установку конструкции. Территорию необходимо убрать от мусора, зачистить от лишних грунтовых слоев. Если предполагается постройка навеса для автомобиля, то можно забетонировать основу или засыпать щебнем. Оригинальным вариантом также считается создание экопарковки (с озеленением).

    Расчищая местность под навес стоит спланировать и отмерить расположение опор и выкопать глубокие ямы для их установки. Когда котлованы готовы опоры располагаются по местам и фиксируются раствором бетона. Дальнейшие работы следует проводить после полного высыхания заливки. Это займет около 4-х дней, все это время бетон нужно сбрызгивать водой, чтобы предотвратить появление трещин.

    Самым распространенным вариантом считается арочный каркас. Установленные опоры соединяются между собой закладными деталями, далее укладываются горизонтальные балки. На этом этапе конструкцию называют верхней вязкой. Далее конструируется арка. Это не значит, что навес должен быть обязательно гнутым, его можно закрепить и в горизонтальном положении. Готовый каркас из металла обязательно обрабатывают антикоррозийными жидкостями и вскрывают краской. Каркасы для навесов у крыльца крепятся при помощи специальных опор, которые загоняются непосредственно в стену.

    Завершающим этапом является установка и фиксация листов из поликарбоната.

    Листы материала лучше нарезать заранее, поможет в этом ножовка, еще используют циркулярную пилу. Не спешите снимать защитную пленку из поликарбонатных панелей, на ней есть специальная разметка, которая позволит вырезать необходимые куски более аккуратно. Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если Вы выбрали сотовый поликарбонат позаботьтесь о наличии специальных термошайб. Для фиксации листов на стыках используют пластиковые (или алюминиевые) профили. На этом этапе работы следует снять защитную пленку из материала. Не маловажным моментом для поликарбонатного навеса является герметизация торцов листа. В качестве герметика чаще всего применяют алюминиевую ленту. Это позволяет защитить конструкцию от проникновения влаги во внутрь сооружения. Приобретая средства для для обработки стыков поликарбонатного материала, стоит обращать внимание на наличие акрила в средстве. Покупать следует жидкости без него.

    Для того чтобы проблемы с поликарбонатным покрытием не возникали в ближайшие несколько лет, необходимо соблюдать правила ухода за материалом.

    Во-первых, протирать поверхность нужно при помощи мягкой губки и моющих средств с простым составом.

    Во-вторых, чистку различными растворами типа уайт-спирта не проводят на стороне покрытой защитным слоем.

    В-третьих, после любой чистящей операции поликарбонатное покрытие следует тщательно промыть водой.

    В случае появления микротрещин на поверхности материала лучше сразу обработать их прозрачными силиконовыми средствами.

    Для детальной информации по правильному монтажу навеса из поликарбоната своими руками смотрите видео:

    Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

    В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

    Виды, расчет и проектирование навесов, выбор материала каркаса

    Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

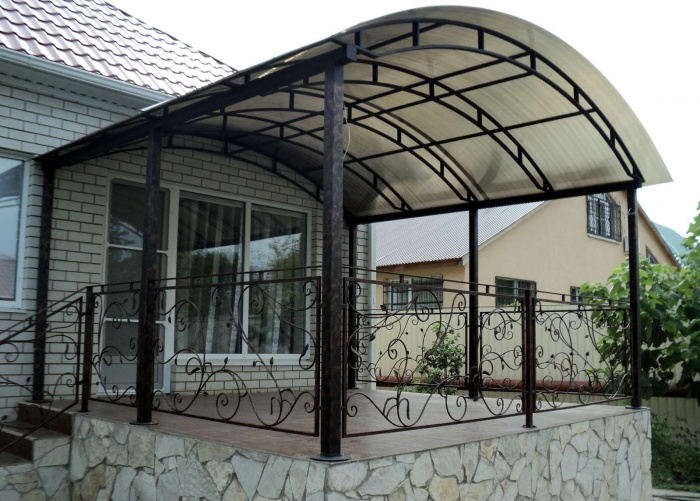

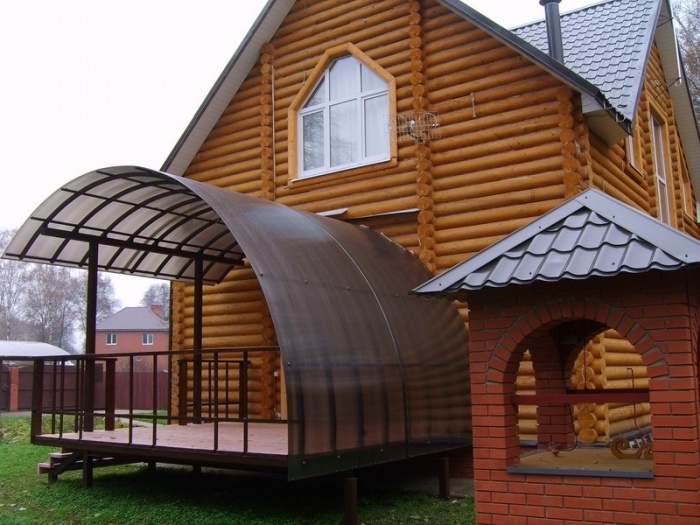

    Арочные конструкции

    Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

    • Полукруглая форма свода не дает снегу скапливаться на крыше.
    • В дождь вода сливается только на две стороны.
    • Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
    • Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

    Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

    Арочный навес из поликарбоната: на фото представлена крытая автостоянка

    Каскадная система

    Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

    • В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
    • Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

    Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

    Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

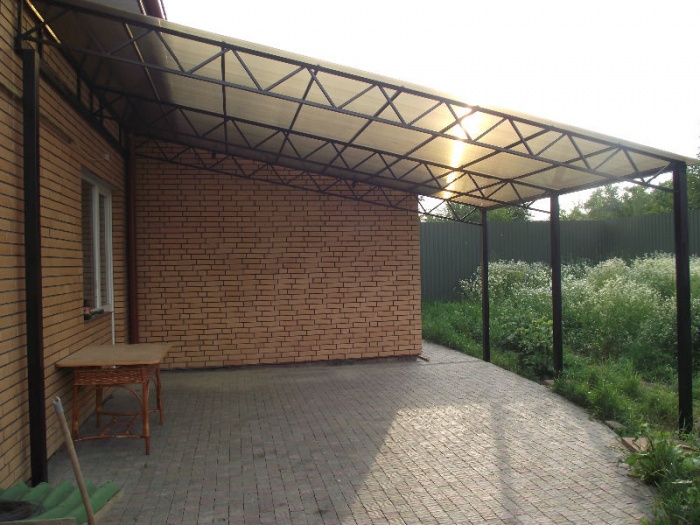

    Односкатная кровля

    Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

    • Не требуется сгибания профилей, как в случае с арочными кровлями.
    • Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
    • При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

    Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

    Деревянный навес из поликарбоната: фото односкатной конструкции

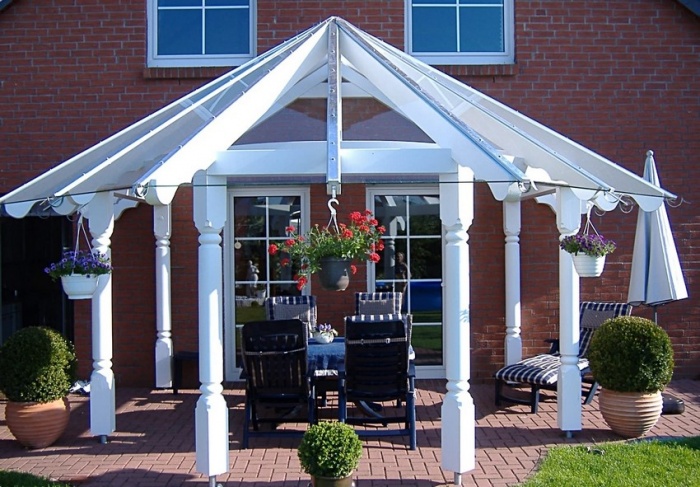

    Двускатный навес

    В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

    • Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
    • Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
    • Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

    Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

    Двускатная крыша над печью барбекю

    Расчет и проектирование поликарбонатных навесов

    Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

    • Размер и местоположение будущей постройки.
    • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
    • Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
    • Технические характеристики доступных/желаемых строительных материалов.

    Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

    Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

    Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

    А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

    Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

    • Минимальное сечение – 40х40 мм.
    • Толщина металла – от 1 мм.
    • Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
    • Рекомендуемая глубина фундаментных ям – от 50 см.
    • Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

    Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

    Обратите внимание: проектирование конструкций площадью от 8 м 2 лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

    Выбираем материал для каркаса

    Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

    • Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
    • Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
    • Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

    Деревянный каркас

    Строительство поликарбонатного навеса своими руками

    Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

    Установка опорных столбов и монтаж привязки

    Опорные столбы устанавливаем следующим способом:

    • Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
    • Внутрь устанавливаем арматурный каркас.
    • Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
    • Анкерами прикручиваем опоры к фундаменту.

    Бетонирование опор

    Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

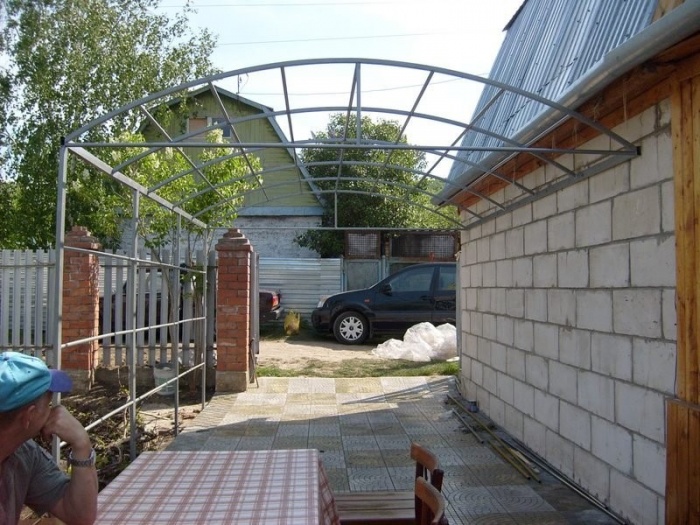

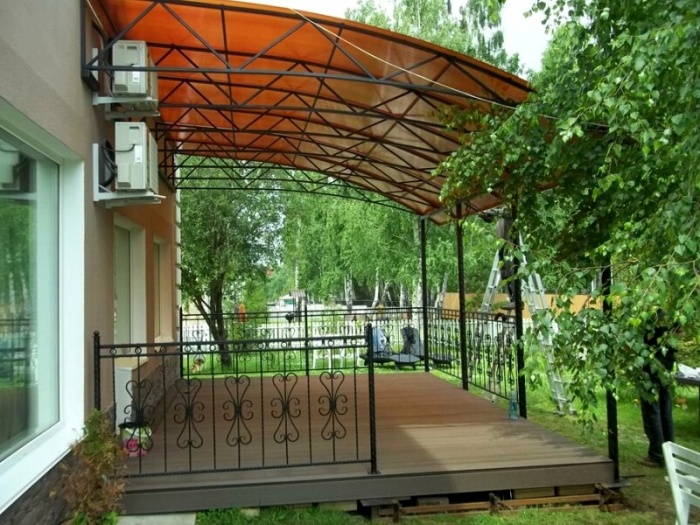

    Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

    Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

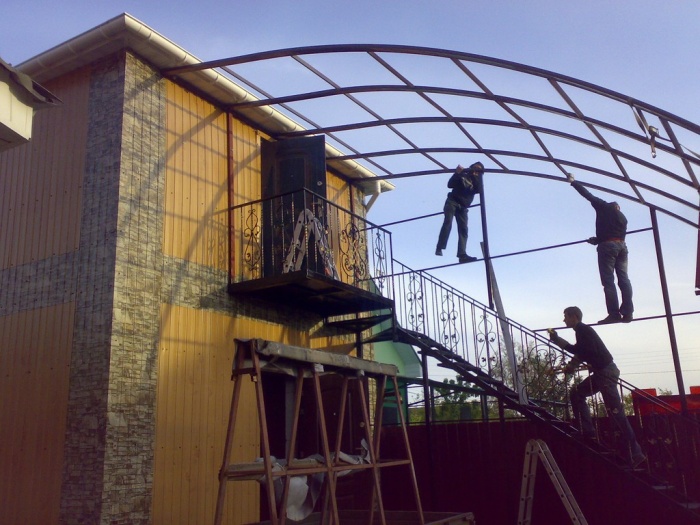

    Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

    Сгибаем профиль для каркаса крыши

    Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

    • При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
    • Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
    • Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

    Ручной трубогибочный станок

    Сварка каркаса навеса

    Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

    На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

    Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

    Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

    Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

    Монтаж прогонов

    Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

    Работы с боковинами

    Крепление сотового поликарбоната на каркас

    А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

    • Строгая вертикальность вкручивания саморезов.
    • Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
    • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
    • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.
    Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

    Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

    Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

    • Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
    • Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.
    Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

    Дополнительная фурнитура

    Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

    Преимущества и недостатки поликарбоната

    Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

    • поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
    • он негорючий, что исключает опасность пожара;
    • листы имеют различную раскраску, можно выбрать цвет по вкусу;
    • конструкции из данных заготовок выглядят эстетично;
    • поликарбонат имеет малый вес;
    • он гибкий, но вместе с тем ударопрочный;
    • хорошо сохраняет тепло внутри общей конструкции;
    • с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

    Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

    • со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
    • если нарушить правила монтажа, поликарбонат также разрушится;
    • тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

    Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

    Подготовительные работы: какой толщины материал использовать

    Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

    Толщина детали для изготовления навеса выбирается по следующему принципу - конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

    Как выбрать размер конструкции: составление чертежа

    Самое сложное - определиться с размерами планируемой конструкции. Есть несколько вариантов:

    1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
    2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
    3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

    После определения размеров необходимо нарисовать чертёж.

    Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

    Как сделать расчёт материала

    Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери - 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

    Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

    Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

    Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

    Необходимые инструменты

    Для работы с поликарбонатом нужны:

    • нож канцелярский;
    • шуруповёрт;
    • болгарка;
    • рулетка.

    Пошаговая инструкция по устройству навеса из поликарбоната

    Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

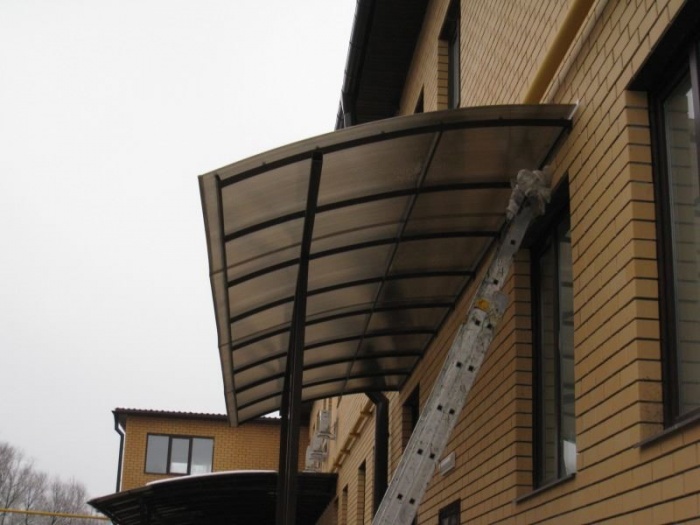

    Как правильно пристроить навес к частному дому над крыльцом

    Первый вариант - пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

    1. Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.
    2. В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
    3. Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
    4. Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
    5. Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий.
    6. Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

    Монтаж арочного навеса вокруг бассейна на даче

    Второй вариант - расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

    1. Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал - труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
    2. Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
    3. Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
    4. Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

    Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

    Видео: навес из поликарбоната для машины своими руками

    Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

    В последнее время все чаще владельцы частных домовладений стали дополнять свое жилище таким элементом, как навес из поликарбоната. Эта конструкция выполняет сразу несколько функций. Одна из них - защитить часть двора от осадков и других факторов атмосферного характера. Кроме того, пристроенный к дому навес представляет собой ещё и элемент, выполняющий эстетическую функцию.

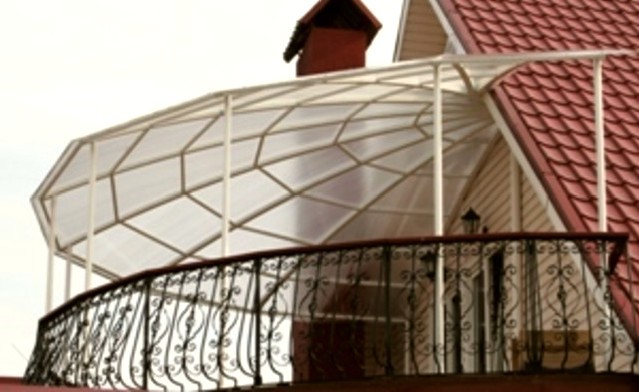

    О внешнем виде навеса из поликарбоната, пристроенного к дому, фото из интернета позволят получить наглядное представление. При его создании важную роль играют опоры, которые выводятся на необходимую высоту, тем самым обеспечивая комфорт для владельца при перемещении под навесом. Достаточно иметь свободное время и желание взять в руку молоток, чтобы построить такую конструкцию своими руками.

    Типы конструкций навесов из поликарбоната

    Вне зависимости от того, располагается ли навес отдельно от частного дома или же примыкает к нему, образуя единое целое, для всех конструкций действует одно и то же правило: сооружаемый объект должен хорошо гармонировать с архитектурными формами строения и не нарушать гармонию, созданного на участке ландшафтного дизайна. Навесы, которые пристроены к дому, опираются на стойки. Одна из их сторон примыкает к стене дома или гаража. В настоящий момент существует несколько разновидностей таких конструкций:

    Навесы из поликарбоната: преимущества

    Навесы, пристроенные к частному дому, в настоящий момент невероятно популярны. Многие владельцы домовладений принимают решение о сооружении такой конструкции. При этом движут ими разные причины. Одни хотят преобразить свое жилище и сделать его более красивым. Другим же необходима защита от непогоды, а кроме этого место для комфортного отдыха в свободное от работы время. Следует сказать, что конструкции, созданные из поликарбоната, имеют целый ряд преимуществ. Среди них следует отметить следующие:

    Таким образом, можно говорить, что созданные из поликарбоната конструкции являются доступными по цене и простыми в возведении. При желании её устройство в доме можно осуществить с минимальными затратами, если решиться на самостоятельное проведение работ. В этом случае вы получаете недорогой объект, который прослужит вам долго, радуя своим эстетичным видом.

    Как сделать навес из поликарбоната своими руками: инструкция

    Для того чтобы создать навес из поликарбоната, примыкающий к дому, своими руками, необходимо хорошо подготовиться к этому важному мероприятию. В первую очередь следует подумать об инструментах и материалах, которые вам потребуются во время выполнения работ.

    Материалы

    Если вы хотите создать надежное сооружение, которое будет радовать вас своим видом и служить долгое время, то необходимо заранее произвести расчёты материала для вашей конструкции. Для проведения работ вам потребуются:

    Инструменты

    Эффективное и быстрое проведение работ по сооружению конструкции из поликарбоната невозможно без современного инструмента. Необходимо перед началом строительства подготовить:

    • сварочный аппарат;
    • шуруповерт;
    • циркулярная пила с комплектом дисков;
    • электрический лобзик;
    • уровень;
    • совковая лопата.

    Проведение расчётов

    Довольно часто владельцы отказываются приглашать профессиональных специалистов для создания пристроенного к дому навеса из поликарбоната. У них в определенный момент возникает сильное желание сделать эту работу своими руками. Чтобы в конечном итоге после выполнения всех манипуляций на вашем участке появился объект, который стал бы для вас предметом гордости, необходимо основательно подготовиться к этой ответственной работе.

    Сначала стоит посмотреть, как выглядит сооружение из поликарбоната, созданное мастерами. В этом вам помогут фото из интернета. Если вы не в курсе операций, которые выполняются при сооружении этой конструкции, последовательности их проведения, то стоит ознакомиться с видео по сооружению объекта из поликарбоната. Тогда многие вопросы у вас отпадут. Знакомясь с навесами из поликарбоната, чертежи также заслуживают внимания. Чтобы избежать лишней работы можно использовать готовый чертеж из интернета.

    Перед тем как начинать работу, необходимо создать проект, который, должен включать эскизы будущего сооружения. Последние должны демонстрировать, каким должно получиться сооружение, пристроенное к вашему дому, по завершении всех работ. Если вы не желаете пользоваться чертежом уже созданного кем-то сооружения, то можете создать свой уникальный чертеж с учетом размера вашего дома, отталкиваясь от своих требований к навесу. В чертеж необходимо занести все размеры будущей конструкции. Именно на них вам придется ориентироваться при расчете количества материалов.

    Монтаж конструкций

    Начинать строительство конструкции стоит с разметки площадки. Когда вы это сделали, необходимо вырыть углубления, длина которых может варьироваться от 0,5 до 1,5 м. Именно в углубления и будет осуществляться монтаж каркасных стоек. Глубина ям для стоек во многом будет зависеть от того, какую высоту будет иметь навес. В траншею производится установка деталей, с помощью которых будет осуществлено закрепление каркасных стоек. Потом их необходимо залить бетонной смесью.

    Далее необходимо снять грунт по всей территории площадки на глубину 15–20 см. После завершения этого мероприятия, устраивается подушка. Люди, которые уже занимались строительством, знают, что для ее создания необходимо использовать песок и щебень. Когда она будет готова, следует тщательно утрамбовать её.

    После этого проводят работы по укладке финишного покрытия в виде газонной решетки или тротуарного покрытия. Иногда в целях экономии просто устраивают бетонную стяжку. При создании каркаса для навеса, примыкающего к дому, фото и видеоинструкции помогают избежать ошибок. Часто при строительстве используют такой же материал, который применялся для создания других построек. Основой для создания каркаса вашего навеса могут выступить деревянные опоры или заготовки из стали или алюминия.

    Монтаж листов поликарбоната

    При создании навеса, пристроенного к дому, необходимо со всей серьезностью подойти к выбору поликарбоната. При подборе листов обращать внимание следует на толщину панелей. Она должна быть достаточной. В этом случае в процессе эксплуатации созданный вами навес легко выдержит любые нагрузки и, помимо этого, порадует вас продолжительным сроком эксплуатации.

    Первым делом необходимо определиться с тем, где вы установите цельные листы. Исходя из этого момента, далее необходимо производить подбор мест стыковки нарезанных частей. Для закрепления листов поликарбоната следует использовать специальные шайбы или саморезы.

    Применение шайб необходимо для того, чтобы было исключено проникновение влаги сквозь отверстия в листах. Фиксироваться они должны довольно надежно, при этом во время этой работы следует контролировать укладку материалов. Листы должны быть уложены ровно без перекосов.

    Особенность поликарбоната заключается в том, что он обладает хорошей гибкостью, поэтому необходимую вам форму материал может принять довольно легко. Не стоит переживать по поводу того, что сгибая лист, он может сломаться в месте, где не предусмотрен изгиб.

    Стыковку листов между собой необходимо выполнять, используя специальные соединительные элементы. Их легко можно приобрести в магазине строительных материалов. По своему виду они представляют полоски, которые созданы из пластика и имеет паз с двух сторон. Такие элементы предназначены для входа отдельных листов поликарбоната. Прибегать к их использованию стоит в тех случаях, когда возникает необходимость скрыть шов.

    Выполняя монтаж листов поликарбоната, необходимо обеспечить минимальный зазор для каждого листа. В этом случае при температурных расширениях деформация поликарбоната будет исключена. Помимо этого, необходимо закрыть все торцы материала, поскольку сквозь них может проникать грязь, которая испортит внешний облик вашего навеса.

    Заключение

    Навес из поликарбоната в наше время является обязательным элементом любого загородного дома. Она представляет собой функциональное сооружение, которое позволяет скрыться от непогоды и сделать дом привлекательным. Если вы желаете преобразить свое жилище , то выбор в пользу такого сооружения – правильное решение. Вы легко можете построить его своими руками, поскольку технология сооружения таких конструкций довольно простая. Необходимо только создать проект, подготовить эскизы и чертежи. И можно приступать к работе.

    Фото навесов из поликарбоната, пристроенных к дому, позволят определиться с тем, какую конструкцию вы хотите видеть на своем участке. Если вы никогда не занимались возведением подобных сооружений, то ознакомление с видеоинструкциями позволит понять, как происходит их строительство. Узнав о том, как своими руками построить навес, в дальнейшем вы легко сможете реализовать свое желание, избежав ошибок.

    Какой навес построить – здесь все зависит от вашего желания. Простым вариантом является односкатная конструкция. Если вы желаете добавить оригинальности облику своего дома, то следует выбрать арочное сооружение.

    Используя качественные материалы и не отходя от указаний в инструкции по сооружению объекта из поликарбоната, в конечном итоге, вы сможете получить красивый элемент, пристроенный к вашему дому. Он украсит ваше частное жилище и добавить изюминки ландшафтному дизайну. Вместе с навесом на вашем участке появится место, в котором вы сможете укрыться непогоды. Также его можно использовать для отдыха в свободное от работы время.
