Если вы не работаете в строительной фирме, где подбором инструмента занимается компетентный человек, скорее всего, вам нужно бытовое оборудование для непрофессионалов. Как разобраться в классах электроинструмента и понять, хватит ли мощности понравившейся модели? И наоборот – как не переплатить за те характеристики, которых вам не требуется?..

Разбираемся, как классифицируются электроинструмент и ручные электрические машины.

Классификация по мощности

Это не о том, как громко стучит перфоратор и слышно ли на другом конце поселка электропилу. Мощность – та самая характеристика, которая определяет способность инструмента работать долго, без остановок и перегрева. Насколько это принципиально, зависит от задач, которые ставятся перед оборудованием и условий его эксплуатации.

• Industrial и Heavy Duty – классы переносного электроинструмента, которых не найти на полках магазинов. Это не просто профессиональные агрегаты, которыми пользуются мастера из жилищно-коммунального хозяйства или мастера «на час». Работают без перерыва по 16 часов, имеют сниженные показатели безопасности, так как предназначены для работы профессионалов.
• Heavy Duty имеют все те же характеристики и, кроме этого, повышенную пыле- и влагозащиту и способность использовать оснастку и комплектующие от других моделей. Иными словами, «тяжелая артиллерия» среди электрооборудования.
• Professional как класс встречается на прилавках специализированных торговых центров. Требования к безопасности у них уже выше, так как известно, что пользуются ими менее квалифицированные операторы. Они могут допускаться для использования в жестких условиях, а также расширять их «специализацию» – для этого в наборе часто идут сменные насадки и другие комплектующие. Целевая аудитория этого класса – мастера, работающие по вызову или на небольшом производстве в одну смену.
• Hobby – класс оборудования, которое обычно неделями лежит в ящике и извлекается для мелких бытовых нужд: ремонта или кустарного изготовления предметов. Эксплуатировать разрешается исключительно бережно, не допускается использовать более получаса: следует делать 15-минутный перерыв. Большой плюс – высокий показатель безопасности для непрофессионалов.

Классификация по назначению

Самое привычное для нас разделение инструментов – по виду работ, которые нужно выполнить.

• И, наконец, к отдельному классу инструментов относятся вспомогательные: пистолеты (клеевые, паяльные и для вязки арматуры), строительные пылесосы и фены, пылеуловители, краскопульты, миксеры для смесей и растворов.

Классификация по способу эксплуатации

Классификация по электробезопасности

Эта классификация – по способу защиты от поражения электрическим током – и следующие являются самыми серьезными. В конце статьи они помещены потому, что для знакомства с ними нужно понимание, например, почему у профессиональных инструментов класс безопасности ниже (об этом рассказано в начале статьи).

Классы электроинструмента и ручных электрических машин можно определить по маркировке.

Класс	Рабочая изоляция	Заземление	Предназначение	Меры предосторожности
0	Есть	Нет	Работа в помещениях без повышенной опасности	Инструмент должен быть вмонтирован в прибор с заземленным корпусом
01	Есть	Заземляющее приспособление без заземляющей жилы
1	Есть	Заземляющее приспособление с жилой, вилка «земля – контакт»	Работа в производственных помещениях и жилых домах	Подключение к розетке, имеющей заземление. Работа в резиновых перчатках
2	Двойная или усиленная	Нет	Работа в производственных помещениях	Нет (за исключением эксплуатации в колодцах и металлических емкостях)
3	Есть	Нет	Любые условия, в том числе в особо опасных помещениях	Нет

Эта же классификация электроинструмента по электробезопасности применима к другим бытовым приборам: более всего среди техники распространен первый класс электробезопасности; третий – универсален.

Классификация по устойчивости к нагреву

Чем ниже этот класс, тем чаще придется останавливать прибор, чтобы он остыл (20 минут работы через 15 минут перерыва – оптимальное значение для электроинструментов, с повышением класса увеличивается и время эксплуатации).

Сама устойчивость к нагреву зависит от материала обмотки.

Класс	Материалы обмотки	Максимальная t
Y	Целлюлоза или шелк	90 ⁰C
A	Целлюлоза или шелк с обработкой диэлектриком	105 ⁰C
E	Смола и органическая пленка	120 ⁰C
B	Слюда	130 ⁰C
F	Синтетические материалы или асбест	155 ⁰C
H	Эластомеры и стекловолокно с кремнийорганической пропиткой	180 ⁰C
C	Слюда, керамика, стекло, кварц с обработкой неорганикой	180 ⁰C

Классификация по степени защищенности от проникновения внутрь чужеродных предметов

Для удобства используется маркировка формата IP-XX, где первая цифра на месте X обозначает степень защиты от твердых частиц, вторая – от проникновения влаги внутрь прибора.

1-я цифра	Расшифровка	2-я цифра	Расшифровка
0	Защита отсутствует
1	Защита от тел диаметром > 5 см	1	Защита от влаги, попадающей на прибор сверху
2	Защита от тел диаметром > 2,5 см (пальцы оператора)	2	Защита от влаги, попадающей на прибор под углов 15 ⁰
3	Защита от тел диаметром 2,5 мм (кабели)	3	Защита от влаги, попадающей на прибор под углов 45 ⁰
4	Защита от тел диаметром > 0,1 см	4	Полная защита от влаги
5	Полная защита	5	Защита от влаги, попадающей в прибор под давлением
6	Абсолютная защита (в т.ч. от пыли)	6	Защита от проникновения влаги в случае непродолжительного утопления

Маркировка призвана максимально обеспечить пользователю понимание класса опасности электроинструмента. Если сомнения все же остались, нужно проконсультироваться со специалистом, обязательно указав квалификацию оператора для этого инструмента, условия использования и продолжительность работы.

Общие положения.

1.1. Инструкция разработана на основе ДНАОП 0.00-8.03-93 "Порядок разработки и утверждения собственником нормативных актов об охране труда, действующих на предприятии", ДНАОП 0.00-4.15-98 "Положение о разработке инструкций по охране труда", ДНАОП 0.00-4.12-99 "Типовое положение об обучении по вопросам охраны труда", ДНАОП 0.00-1.28-97 “Правила охраны труда на автомобильном транспорте”, НАПБ А.01.001-95 "Правила пожарной безопасности в Украине".

1.2. Инструкция по охране труда при работе с электроинструментом устанавливает требования безопасности, которые необходимо соблюдать при работе с электроинструментом.

1.5. Инструкция выдается всем работающим с электроинструментом под роспись. Работник должен постоянно иметь инструкцию при себе при работе с электроинструментом.

1.6. За нарушение требований инструкции виновные несут ответственность согласно действующему законодательству.

1.7. Разрешается использовать только инструмент, соответствующий требованиям нормативных документов на инструмент конкретного типа.

1.8. Работу необходимо выполнять только ту, которая поручена непосредственным руководителем, и проводить ее исправным инструментом, используя его только по прямому назначению.

1.9. Сверлить отверстия и пробивать борозды в конструкциях зданий, в которых размещены скрытые электропроводка, трубопроводы и др., следует только после снятия напряжения с соответствующих электросетей (перекрытия соответствующих трубопроводов).

Выполнять эти работы необходимо по наряду-допуску, в котором указаны схемы расположения скрытых электропроводки, трубопроводов и др., а также необходимые дополнительные меры безопасности.

Обязательные требования к персоналу, работающему с электроинструментом.

2.1. К работе с электроинструментом допускаются лица, прошедшие обучение безопасным методам работы, проверку знаний по вопросам охраны труда, получили соответствующее свидетельство с записью о допуске к работе с электроинструментом, имеющие квалификационную группу по электробезопасности, а также практические навыки работы с электроинструментом.

2.2. С целью предупреждения вибрационных заболеваний все работники, занятые на работах с электроинструментом вибрационного действия, должны проходить медицинский осмотр не реже одного раза в год.

2.3. Лица, работающие с электроинструментом, должны знать:

Приемы оказания первой помощи потерпевшим;

Типовую (или разработанную на предприятии) инструкцию по охране труда при работе с электроинструментом.

Классификация электроинструмента и требования к нему.

3.1. К электроинструменту относится инструмент, получающий питание от источника электрического тока: электромолоток, электрозубило, электродрель, электрорубанок, электропила, электрошлифовальная машина, электропаяльник и др.

3.2. Классификация электроинструмента относительно техники безопасности приведена в таблице 1.

3.3. Электроинструмент класса II выпускается только на напряжение выше 42 В и имеет маркировку.

3.4. Конструкция вилки инструмента класса III должна исключать возможность ее сочленения с розеткой на напряжение выше 42 В.

3.5. Для присоединения электроинструмента к сети питания должен применяться только кабель (шнур), входящий в комплект инструмента.

Класс Инструмента

Характеристика инструмента

Защита от поражения электрическим током обеспечивается как основной изоляцией, так и дополнительными мерами безопасности, при которых доступные токопроводящие части соединены с защитным проводом сети таким образом, что не могут оказаться под напряжением в случае повреждения основной изоляции. Защита от поражения электрическим током обеспечивается как основной изоляцией, так и дополнительной двойной или усиленной изоляцией, и инструмент не имеет защитного контакта заземления. Защита от поражения электрическим током обеспечивается питанием инструмента безопасным сверхнизким напряжением.

При необходимости удлинения кабеля (шнура) питания разрешается использовать шланговый провод, например, типа ШРПЛ или ШПРС с поперечным сечением, соответствующим мощности инструмента. При отсутствии таких проводов допускается применение гибких проводов (например, типа ПРГ) с изоляцией на напряжение не менее 500 В, заключенных в резиновый шланг.

Таблица 1

Классификация электроинструмента

3.6. Заземление корпуса электроинструмента должно осуществляться с помощью специальной жилы провода для питания, которая не должна одновременно служить проводником рабочего тока. Использовать для этой цели нулевой рабочий провод запрещается. В связи с этим для питания трехфазного электроинструмента должен применяться четырехжильный, а для однофазного - трехжильный шланговый провод.

Шланговый провод питания инструмента класса 1 должен иметь на конце штепсельную вилку с соответствующим количеством рабочих контактов и одного - для заземления. Конструкция вилки должна обеспечивать опережающее включение контакта для заземления и его отключение после отключения других контактов. Если такие штепсельные вилки отсутствуют, разрешается заземлять инструмент голым гибким медным проводом с поперечным сечением не менее 4 мм2, который должен присоединяться к специальному болту для заземления, расположенному на корпусе инструмента.

3.7. В тех случаях, когда электроинструмент питается от понижающего трансформатора, корпус электроинструмента должен заземляться присоединением жилы для заземления к зажиму для заземления этого трансформатора.

3.8. Весь электроинструмент должен быть проинвентаризирован, иметь на корпусе порядковый номер и быть записанным в специальном журнале, в котором отмечаются периодические его осмотры.

3.9. Электроинструмент должен храниться в сухом отапливаемом помещении в шкафах или на стеллажах.

3.10. Для работы разрешается использовать электроинструмент, прошедший проверку на отсутствие замыкания на корпус, обрыва жилы для заземления или провода питания, а также проверку сопротивления изоляции (проверка должна осуществляться мегометром напряжением 500 В не реже 1 раза в 6 месяцев).

Ремонт электроинструмента следует проводить в специализированных предприятиях (подразделениях).

4. Правила применения электроинструмента.

4.1. Возможность и правила применения электроинструмента определяются категорией помещения, в котором инструмент применяется, по степени опасности поражения электрическим током.

4.2. Определение степени опасности всех производственных помещений и отнесение их к категориям, указанным в таблице, оформляется приказом по предприятию.

4.3. Применять электроинструмент следует согласно таблице 2.

4.4. При невозможности обеспечить работников, выполняющих работы (кроме строительно-монтажных) в помещениях с повышенной опасностью, инструментом классов II и III, а в помещениях с особой опасностью и вне помещений - инструментом класса III разрешается использовать инструмент классов I и II при условии, что инструмент (и только один) получает питание от автономной двигатель-генераторной установки, разъединительного трансформатора или через прибор защитного отключения.

Работы проводятся с использованием индивидуальных средств защиты и заземлением корпуса инструмента класса I.

Таблица 2

Условия применения электроинструмента в зависимости от категории помещения

	Класс инструмента по ГОСТ 12.2.013.0-87	Правила применения
Повышенной Опасности		С заземлением корпусов, с Индивидуальными средствами защиты. Без индивидуальных средств защиты Без заземления корпусов, без
С повышенной Опасностью		Применение запрещается. Без индивидуальных средств защиты. Без заземления корпусов, без Индивидуальных средств защиты.
Особо опасные И вне помещений		Применение запрещается. Применение запрещается. Без заземления корпусов, без Индивидуальных средств защиты.

4.5. При производстве строительно-монтажных работ разрешается использовать только электроинструмент классов II и III и только с индивидуальными средствами защиты.

4.6. Работа вне помещений разрешается только с электроинструментом, защищенным от воздействия влаги (в составе маркировки инструмента имеются "капля в треугольнике" или "две капли"). С инструментом, не имеющим такой маркировки, работа вне помещений разрешается только в сухую погоду, а при дожде и снегопаде - под навесом на сухой земле или настиле.

5. Требования безопасности перед началом работ

5.1. До начала работ необходимо:

Одеть рабочую одежду;

При необходимости подготовить специальные виброзащитные рукавицы (мягкие рукавицы с двойной прокладкой), защитные очки (очки с небьющимися стеклами), наколенники, налокотники, противошумные наушники, предохранительный пояс;

Осмотреть рабочее место, убрать предметы, мешающие работе, и освободить проходы.

5.2. В зависимости от характера работы необходимо:

Получить наряд-допуск при выполнении работ, указанных в п. 1.8;

Проверить соответствие класса инструмента (согласно маркировке) характеру выполняемой работы;

Одеть защитные очки, а также специальные виброзащитные рукавицы при работе с инструментом ударного действия;

Застегнуть обшлаги рукавов и убрать свисающие концы одежды при работе с инструментом, имеющим вращающиеся части;

Подготовить и одеть предохранительный пояс при работе на высоте более 1,5 м;

Одеть наколенники и налокотники при работе лежа;

Одеть противошумные наушники при работе внутри каких-либо сосудов с проведением технологических операций со значительным шумом.

5.3. Убедиться в достаточном освещении рабочего места и, в случае необходимости, применить переносной электрический светильник, который должен оснащаться предохранительной сеткой с рефлектором и крючком для подвешивания, проверив исправность провода светильника. В помещениях с повышенной опасностью допускается применять переносные электрические светильники напряжением не более 42 В, а в помещениях особо опасных и вне помещений - не более 12 В.

5.4. Проверить: затяжку винтов, крепящих узлы и детали инструмента; состояние провода, отсутствие внешних повреждений его изоляции и излома жил; исправность выключателя и заземления; работу инструмента на холостом ходу. При этом подключать электроинструмент к сети питания разрешается только при нахождении выключателя в положении "Выключено".

Не допускается наличие следующих дефектов:

Повреждение штепсельного соединения, кабеля (шнура) питания или его изоляции;

Нечеткая работа выключателя;

Повреждение крышки щеткодержателя;

Трещины и другие повреждения, снижающие прочность корпуса, рукоятки;

Вытекание масла из редуктора или вентиляционных каналов.

5.5. Провод питания электроинструмента следует, если это возможно, подвесить. В случае прокладки провода по земле (полу) его следует защитить от механических повреждений: закрыть, установить ограждения, вывесить предупреждающие плакаты.

Непосредственное соприкосновение провода с металлическими, горячими, влажными и замасленными поверхностями не допускается.

5.6. При работе с электродрелью предметы, которые подлежат сверлению, необходимо надежно закрепить.

6. Требования безопасности во время работы

6.1. Инструмент необходимо немедленно выключить выключателем в случае внезапной остановки (вследствие исчезновения напряжения питания, заклинивания движущихся деталей и др.).

6.2. Инструмент необходимо выключить из сети питания:

При внезапной остановке вследствие причин, указанных в п. 6.1.;

При перерыве в работе;

При перенесении инструмента с одного рабочего места на другое;

На время отсутствия работника на рабочем месте;

После окончания работы или рабочей смены;

При сильном нагреве корпуса инструмента;

При выявлении слабого действия электрического тока;

При выходе из строя выключателя;

При установке, замене или регулировке рабочего инструмента.

6.3. При выявлении неисправности электроинструмента, сильного нагрева его корпуса или слабого действия электротока после выключения инструмента из сети питания сообщить руководителю работ (непосредственному руководителю) о необходимости замены электроинструмента и сдачи неисправного электроинструмента на проверку (в ремонт).

6.4. При рубке, клепке и других подобных работах, при которых возможен отлет частиц металла, необходимо пользоваться защитными очками и устанавливать переносные ограждающие щиты, чтобы люди, работающие или проходящие около места проведения работ, не получили травмы.

6.5. При работе с электродрелью металлическую стружку удалять специальными крючками и щетками после остановки дрели.

6.6. При работе с тяжелым электрическим молотом, шлифовальной машинкой и другими инструментами массой более 10 кг необходимо подвешивать их на пружинном балансире или специальной подвеске.

6.7. Обрабатываемые изделия необходимо устанавливать на рабочих столах или других приспособлениях соответствующим способом и таким образом, чтобы исключить их смещение во время работы.

7. Требования безопасности после окончания работы.

7.1. Выключить инструмент выключателем, отсоединить провод питания электроинструмента от сети питания и вынуть рабочий инструмент из патрона электроинструмента.

7.2. При необходимости провести профилактику электроинструмента в соответствии с инструкцией по эксплуатации.

7.3. Привести в порядок рабочее место.

7.4. Сдать электроинструмент в кладовку или убрать в отведенное для хранения место.

8. При работе с электроинструментом ЗАПРЕЩАЕТСЯ:

Работать во взрывоопасных помещениях;

Применять для работы электроинструмент, имеющий дефекты, указанные в п. 5.4.;

Заземлять корпус инструмента классов II и III;

Превышать указанную в паспорте инструмента продолжительность непрерывной работы;

Передавать электроинструмент хотя бы кратковременно другим лицам, не имеющим права работать с ним;

Прикасаться к режущим или вращающимся частям электроинструмента;

Держаться за провод электроинструмента;

Вынимать стружку или опилки руками;

Работать с приставных лестниц;

Обрабатывать обмерзшие и мокрые деревянные детали;

Натягивать и перегибать кабели питания электроинструмента;

Перекрещивать кабели питания электроинструмента с другими кабелями, тросами, электросварочными проводами и со шлангами газорезки;

Применять для питания электроинструмента автотрансформатор;

Охлаждать корпус электроинструмента при перегреве снегом или водой;

Продолжать работу при появлении: дыма или запаха, характерных для горящей изоляции; кругового огня на коллекторе вследствие повышенного искрения щеток; повышенного шума, стука, вибрации; повреждения рабочего инструмента.

9. Действия в аварийных ситуациях.

9.1. При работе с электроинструментом возможны такие аварийные ситуации:

Короткое замыкание в сети питания электроинструмента с возможным дальнейшим загоранием электропроводки;

Повреждение скрытой электропроводки с возможным коротким замыканием и загоранием;

Повреждение скрытых трубопроводов с возможным выбросом опасных жидкостей, паров, газов;

Поражение работника электрическим током;

Поражение работника опасными жидкостями, парами, газами;

Другие аварийные ситуации, не связанные непосредственно с работой электроинструментом.

9.2. Каждый работник, первым выявивший угрозу возникновения аварийной ситуации, должен немедленно прекратить работу и подать команду "СТОП".

9.3. Команду "СТОП", поданную любым работником, должны немедленно выполнить все работники, услышавшие ее.

9.4. Об угрозе возникновения или о возникновении аварийной ситуации работник обязан немедленно сообщить руководителю работ (непосредственному руководителю).

9.5. При возникновении короткого замыкания в сети питания электроинструмента или в другой электросети (электроустановке) немедленно прекратить работу и отключить поврежденную электросеть (электроустановку).

Самостоятельно устранять короткое замыкание запрещается.

9.6. При загорании электропроводки (электроустановки) немедленно прекратить работу, отключить электросеть (электроустановку) и приступить к тушению пожара углекислотным огнетушителем.

Тушить пожар в электроустановках пенными огнетушителями запрещается.

О пожаре в электросети (электроустановке) необходимо сообщить в пожарную охрану.

9.7. При повреждении скрытых трубопроводов прекратить работу, по возможности перекрыть поврежденные трубопроводы и покинуть опасную зону.

9.8. При поражении работника электрическим током освободить потерпевшего от действия электрического тока: отключить электросеть: отделить потерпевшего от токоведущих частей, используя диэлектрические защитные средства или иные изолирующие вещи и предметы (сухую одежду, сухую палку, прорезиненный материал и др.); перерезать или перерубить провод каким-либо инструментом с изолирующей рукояткой.

9.9. При поражении работника опасными жидкостями, парами, газами вывести (вынести) потерпевшего в безопасное место.

9.10. Во всех случаях к потерпевшему вызвать врача, а до его прибытия оказать потерпевшему первую помощь.

9.11. При угрозе возникновения или возникновении других аварийных ситуаций, не связанных непосредственно с работой электроинструментом, действовать в соответствии со своими обязанностями согласно Плану ликвидации аварий.

(должность руководителя

Подразделения

/организации/разработчика)______________________________________________________

СОГЛАСОВАНО:

Руководитель (специалист)

Службы охраны

Труда предприятия ________________________________________________________

(личная подпись) (фамилия, инициалы)

Юрисконсульт ________________________________________________________

(личная подпись) (фамилия, инициалы)

Главный технолог ________________________________________________________

(личная подпись) (фамилия, инициалы)

Инструкция по охране труда при работе с ручным электроинструментом - 3.1 out of 5 based on 12 votes

Лектор: Доценко Анатолий Иванович

Документы:

• ПУЭ изд. 6 (85-99 г.)
• ПТЭ (13.01.2003 N6)
• Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016.201
• ПУЭ изд.7

Обозначения на схемах электросетей, окраска проводников

T - нейтраль источника заземлена.

N - открытые части потребителей занулены.

Терминология

Электроустановка - это совокупность машин, аппаратов,линий и вспомогательного оборудования (вместе с сооружениями и помещениями) для производства, преобразования, трансформации,передачи, распределения электрической энергии и преобразования в другие виды энергии.

Электрическая сеть - это совокупность подстанций, распределительных устройств и соединяющих их линий, размещенных на территории района или населенного пункта.

Электрическая станция - это электроустановка для производства электрической или электрической и тепловой энергии, состоящая из строительной части, оборудования для преобразования различных видов энергии в электрическую или электрическую и тепловую, вспомогательного оборудования и электрических распределительных устройств.

Электрораспределительное устройство - это электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства, а также устройства защиты, автоматики и измерительные устройства.

Электрическая подстанция - это электроустановка, предназначенная для преобразования и распределения электрической энергии.

Встроенная подстанция - электрическая подстанция, занимающая часть здания.

Электропроводка - совокупность поводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри конструктивных строительных элементов.

Приемник электрической энергии (электроприемник) - аппарат, агрегат или иное устройство, предназначенное для преобразования электрической энергии в другой вид энергии.

Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

Электропомещение - помещение или огороженная часть помещения, в которой расположено оборудование, доступное только для квалифицированного обслуживающего персонала.

Линия электропередачи (ЛЭП) - это электрическая линия, выходящая за пределы электростанции или подстанции и предназначенная для передачи электрической энергии.

Воздушная ЛЭП - линия для передачи электрической энергии по проводам, расположенным на открытом воздухе и прикрепленных с помощью изоляторов к опорам.

Кабельная ЛЭП - линия для передачи электрической энергии, состоящая из одного или нескольких параллельных кабелей с соединительными концевыми муфтами и крепежными деталями.

Охранная зона воздушной ЛЭП - зона вдоль воздушной ЛЭП в виде земельного участка и воздушного пространства, ограниченная вертикальными плоскостями, отстоящими от крайних проводов на расстояние 2 метров.

Охранная зона кабельной ЛЭП - участок земли вдоль подземной кабельной линии, ограниченный вертикальными плоскостями, отстоящими по обе стороны линии на расстояние 1 м (для линий связи - 2 м), а для кабельных линий, проходящих в городах под тротуарами - на расстояние 1 м и 0,6 м соответственно в сторону проезжей части и в противоположную сторону.

В пределах охранных зон линий электропередачи напряжением до 1000 В запрещается

1. производить посадку и вырубку деревьев, устраивать спортивные площадки и площадки для игр;
2. в охранных зонах воздушных ЛЭП устраивать проезды для машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м, а также стоянки автомобильного транспорта;
3. в охранных зонах кабельных ЛЭП производить земляные работы на глубине более 0,3 м и планировку грунта с помощью бульдозеров и других машин

Действие электрического тока на организм человека

• Прикосновение к токоведущим частям
• Зона шагового напряжения
• Прикосновение к нетоковедущим частям, оказавшимся под напряжением
• Электрическая дуга
• Электромагнитное поле

Протекание тока через организм человека вызывает воздействия:

• Термическое
• Химическое (электролитическое)
• Механическое (взрывоподобное парообразование)
• Электродинамический эффект
• Биологическое

Последствия воздействия электрического тока:

• Местные:
  • ожоги (токовые, дуговые)
  • металлизация кожи
  • электрические знаки
  • механические повреждения (разрывы, вывихи)
  • электроофтальмия
• Общие (электрические удары)
  • 1 степень - судорожное, едва заметное сокращение мышц
  • 2 степень - судорожное сокращение мышц с едва переносимой болью -> Электрический шок - резкая слабость, угнетение функций организма
  • 3 степень - судорожное сокращение мышц с потерей сознания при сохранении дыхания и сердечной деятельности -> Коматозное состояние - отсутствие сознания
  • 4, 5 степени - остановка дыхания и нарушение деятельности сердца -> Клиническая смерть - отсутствие дыхания и/или сердечной деятельности. Обменные процессы сохраняются 4-6 минут
  • Биологическая смерть

Способы освобождения пострадавшего от действия электрического тока:

1. отключение электроустановки или ее части
2. отделение пострадавшего от электроустановки
3. отделение токоведущих частей от пострадавшего
4. механическое воздействие на токоведущие части
5. отделение пострадавшего от земли
6. вызов искусственного короткого замыкания с целью отключения электроустановки

Факторы, влияющие на исход поражения человека электрическим током

1. Длительность протекания тока (ожоги тканей тела, нагрев внутренних органов, изменение состава крови, нарушение функций центральной нервной системы, вероятность совпадения времени протекания электрического тока с фазой Т кардиоцикла)
2. Путь протекания тока
3. Величина тока
4. Род и частота тока (максимум по болевым ощущениям: 22 В переменного тока и 100 В постоянного)
5. Индивидуальные свойства человека (психологическая готовность, физическое состояние, возраст и пол)

Пороговые значения тока

Заземление и защитные меры электробезопасности

Терминология

Глухозаземленная нейтраль - нейтраль трансформатора или генератора, присоединенная непосредственно к заземляющему устройству.

Изолированная нейтраль - нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление.

Нейтраль - общая точка соединенных в звезду обмоток (элементов) оборудования.

Заземляющее устройство - совокупность заземлителя и заземляющих проводников.

Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей

В качестве естественных заземлителей могут использоваться:

• металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей
• металлические трубы водопровода, проложенные в земле
• рельсовые пути магистральных неэлектрифицированных железных дорог при наличии преднамеренного устройства перемычек между рельсами
• находящиеся в земле металлические конструкции или сооружения
• металлические оболочки бронированных кабелей, проложенных в земле.

Искусственные заземлители могут быть изготовлены из черной или оцинкованой стали или меди. Искусственные заземлители не должны иметь окраски.

Защитное заземление - заземление выполняемое в целях электробезопасности.

Защитное зануление

В сетях с глухозаземленной нейтралью наиболее эффективно защитное зануление.

Защитное зануление - преднамеренное соединение открытых токопроводящих частей с глухозаземленной нейтралью в сетях трехфазного тока или с глухозаземленным выводом источника в сетях однофазного тока, выполняемое в целях электробезопасности.

Принцип действия - превращение замыкания на корпус в однофазное короткое замыкание с целью вызвать большой ток короткого замыкания, способный обеспечить срабатывание токовой защиты и тем самым быстро автоматически отключить поврежденную установку от питающей сети.

Открытая проводящая часть - это доступная прикосновению часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.

Прямое прикосновение - соприкосновение с токоведущими частями

Косвенное прикосновение - соприкосновение с открытыми проводящими частями, оказавщимися под напряжением при повреждении изоляции.

Меры защиты от прямого прикосновения:

• основная изоляция
• ограждения и оболочки
• установка барьеров
• расположение вне зоны досягаемости
• применение малого напряжения

Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ следует применять устройство защитного отключения (УЗО). В основе действия УЗО лежит принцип ограничения продолжительности протекания тока через тело человека при его непреднамеренном прикосновении к элементам электроустановки, находящимся под напряжением.

Меры защиты при косвенном прикосновении:

• защитное заземление
• автоматическое отключение
• выравнивание потенциалов
• двойная или усиленная изоляция

Напряжение шага - напряжение между двумя точками на поверхности земли на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.

При поражении током нужно удалить пострадавшего из зоны шагового напряжения на расстояние не менее 8 м от места стекания тока на землю.

Средства защиты, используемые в электроустановках

Источник: Инструкция по применению и испытанию средств защиты, используемых в электроустановках (утв. приказом Минэнерго РФ от 30 июня 2003 г. №261)

1. Электрозащитные средства:
   • изолирующие (изолирующие штанги, изол клещи, указатели напряжения, диэл перчатки, галоши и боты, ручной изолирующий инструмент, диэл ковры и изолирующие подставки, лестницы приставные и стремянки изолирующие стеклопластиковые, гибкие изолирующие покрытия и накладки для работ в электроустановках до 1кВ, устройства и приспочобления для обеспечения безопасности работ при измерениях и испытаниях, спец средства защиты, устройства и приспособления изолирующие для работ под напряжением в установках под напряжением 110кВ и выше)
     • основные
     • дополнительные
   • неизолирующие (плакаты и знаки безопасности, переносные заземления, защ ограждения, сигнализаторы наличия напряжения)
2. Cредства защиты от электрических полей повышенной напряженности (330 кВ и выше):
   • коллективные средства защиты (съемные и переносные экраны и плакаты безопасности)
   • индивидуальные средства защиты (комплекты индивидуальные экранирующие)
3. Средства индивидуальной защиты:
   • средства защиты головы
   • средства защиты глаз и лица
   • средства защиты органов дыхания
   • средства защиты рук
   • средства защиты от падения с высоты
   • одежда специальная защитная

Основные изолирующие ЭЗС до 1 кВ:

• изолирующие штанги
• изолирующие клещи
• указатели напряжения
• электроизмерительные клещи
• диэлектрические перчатки
• ручной изолирующий инструмент

Дополнительные изолирующие ЭЗС до 1 кВ:

• диэлектрические галоши
• диэлектрические ковры и изолирующие подставки
• изолирующие колпаки, покрытия и накладки
• лестницы приставные и стремянки изолирующие стеклопластиковые

Плакаты и знаки безопасности:

• запрещающие
  (не включать работают люди, не включать работа на линии, не открывать работают люди, работа под напряжением повторно не включать)
• предупреждающие
  ("молния", испытание опасно для жизни, не влезай убъет, стой напряжение, опасное электрическое поле без средств защиты проход запрещен)
• предписывающие
  (работать здесь, влезать здесь)
• указательные
  (заземлено)

Общие правила пользования средствами защиты

Руководитель потребителя и ответственный за электрохозяйство должны контролировать соответствие условий труда на рабочих местах требованиям безопасности и производственной санитарии, и при невозможности устранить воздействие на персонал вредных и опасных факторов руководящие должностные работники обязаны обеспечить персонал средствами индивидуальной защиты.

При работе следует использовать только средства защиты, имеющие маркировку с указанием завода-изготовителя, наименования типа изделия и года выпуска, а также штампа об испытании.

При обнаружении непригодности средств защиты они подлежат изъятию. Об изъятии непригодных средств защиты должна быть сделана запись в журнале учета и содержания средств защиты или в оперативной документации.

Перед каждым применением средства защиты персонал обязан проверить его исправность, отсутствие внешних повреждений и загрязнений, а также проверить по штампу срок годности. Не допускается использование средств защиты с истекшим сроком годности.

При использовании основных изолирующих средств достаточно применения одного дополнительного.

При необходимости защитить работающего от шагового напряжения диэлектрические боты или галоши могут использоваться без основных средств защиты.

Средства защиты необходимо хранить в закрытых помещениях. Средства защиты, изолирующие устройства и приспособления для работ под напряжением следует содержать в сухом, проветриваемом помещении.

Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, следует хранить в шкафах, стеллажах, полках отдельно от инструмента и других средств защиты. Они должны быть защищены от воздействия кислот, щелочей, масел, бензина и других разрушающих веществ, а также от прямого действия солнечных лучей и теплового воздействия нагревательных приборов

Средства защиты органов дыхания следует хранить в сухих помещениях в специальных сумках

Учет средства защиты и контроль за их состоянием

Все находящиеся в эксплуатации средства защиты должны быть пронумерованы (за исключением касок, ковров, подставок, плакатов). Нумерация устанавливается отдельно для каждого вида средства защиты с учетом принятой системы организации эксплуатации и местных условий. Допускается использование заводских номеров.

Инвентарный номер наносят непосредственно на средство защиты краской или выбивают на металлических деталях. Возможно нанесение на прикрепленную к средству защиты бирку.

В подразделениях предприятий/организаций необходимо вести журналы учета и содержания средств защиты.

Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Наличие и состояние средств защиты проверяется периодическим осмотром не реже 1 раза в 6 месяцев.

ЭЗС, полученные от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

НЕ подвергаются эксплуатационным испытаниям изолирующие подставки, диэлектрические ковры, переносные заземления, защитные ограждения, плакаты и знаки безопасности, а также монтерские пояса и страховочные канаты.

На выдержавшие испытания средства защиты, применение которых зависит от напряжения, ставится штамп.

Штамп должен быть отчетливо виден, он должен наноситься несмываемой краской или наклеиваться на изолирующие части около ограничительного кольца изолирующих ЭЗС и устройств для работы под напряжением.

На средствах защиты, не выдержавших испытания, штамп должен быть перечеркнут красной краской.

Указатели напряжения до 1 кВ

двухполюсные

провод не менее 1 м

наконечник не более 7 мм

однополюсные

наконечник не более 7 мм

Правила пользования

1. перед началом работы с указателем проверить, кратковременно коснувшись токоведущих частей

2. при проверке отсутствия напряжения время непосредственного контакта с контролируемыми токоведущими частями должно быть не менее 5 с

3. при использовании однополюсного указателя должен быть обеспечен контакт между электродом на торцевой или боковой части с рукой оператора. Применение диэлектрических перчаток не допускается.

Перчатки диэлектрические

1. Перед применением осмотреть (повреждения, увлажнение, загрязнение), проверить на наличие проколов скручиванием

2. Не допускается подвертывать края. Допускается надевать сверху брезентовые перчатки или рукавицы

3. Периодически промывать содовым или мыльным раствором с последующей сушкой

Обувь специальная диэлектрическая

1. Галоши - до 1 кВ, боты - при всех напряжениях

2. По цвету должны отличаться от остальной резиновой обуви

3. Перед примением осмотреть на премет обнаружения дефектов (отслоения деталей или подкладки, посторонние твердые включения)

Ковры диэлектрические и подставки изолирующие

1. ковры толщиной 6±1 мм

ширина 500-8000 мм; длина 500-1200 мм

2. настил не менее 500х500 (зазор между планками 10-30 мм)

3. не испытывают, осматривают не реже 1 раз в 6 мес перед применением

Классификация помещений по опасности

C повышенной опасностью

• сырость(более 75%)
• токопроводящая пыль
• токопроводящие полы
• высокая температура
• возможность одновременного прикосновения к металлоконструкциям здания, имеющим соединение с землей, технологическим аппаратам с одной стороны и к металлическим корпусам электрооборудования с другой.

Особо опасные помещения

• особая сырость
• химически активная или органическая среда
• одновременно 2 или более условий повышенной опасности

Помещения без повышенной опасности - отсутствуют условия повышенной опасности

Сырые помещения - относительная влажность выше 75%

Особо сырые помещения -относительная влажность близка к 100%

Жаркие помещения - температура постоянно или периодически (более суток) превышает 35°C

Пыльные помещения - по условиям производства выделяется технологическая пыль.

Помещение с химически активной или органической средой - постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения, плесень.

Переносные и передвижные электроприемники

Передвижной электроприемник - электроприемник, конструкция которого обеспечивает возможность его перемещения к месту применения по назначению с помощью транспортных средств или перекатывания вручную, а подключение к источнику питания осуществляется с помощью гибкого кабеля.

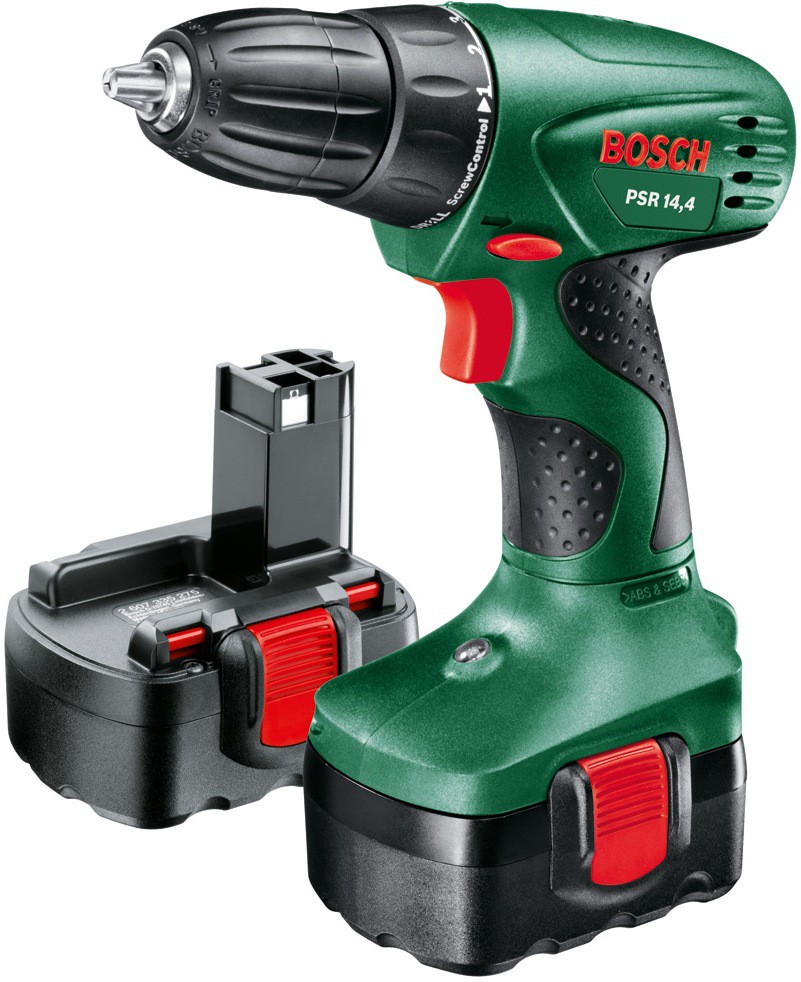

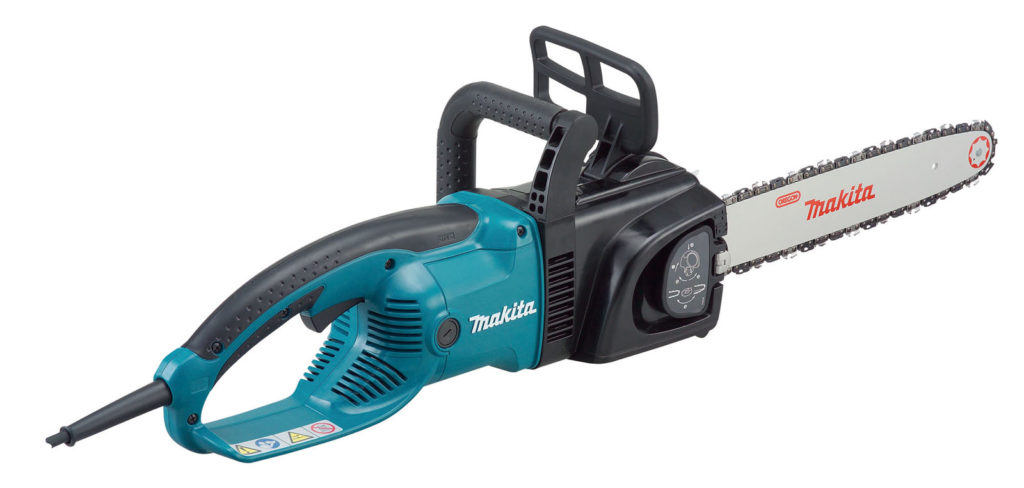

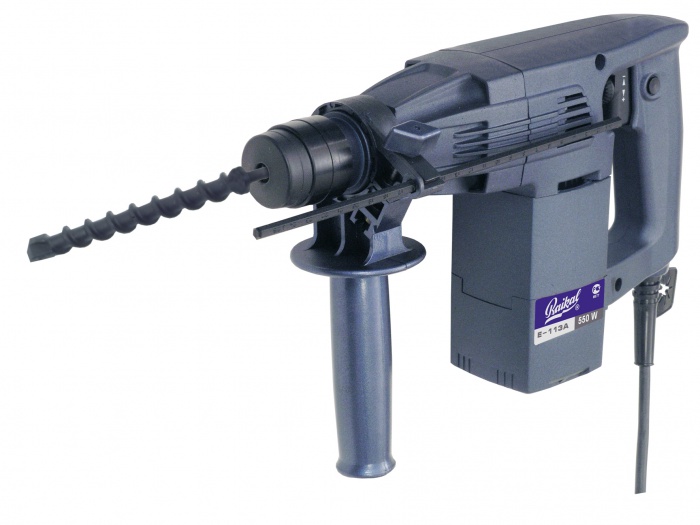

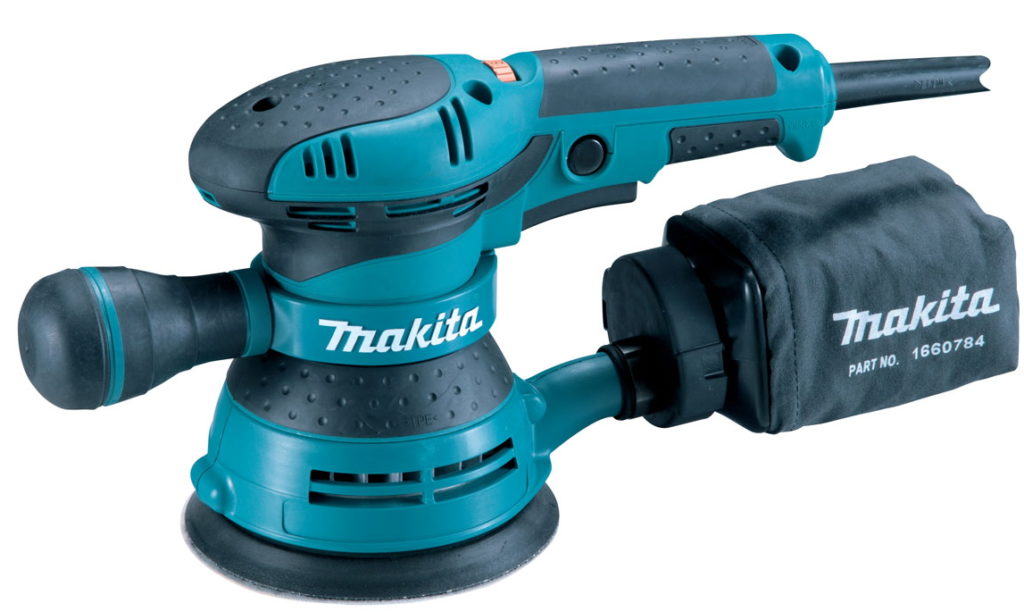

Классы переносного электроинструмента

0 - электроприемники, имеющие рабочую изоляцию, не имеющие элементов для заземления и не отнесенные к классу II или III

I - электроприемники, имеющие рабочую изоляцию и элемент для заземления. Провод для присоединения к источнику питания должен иметь заземляющую жилу и вилку с заземляющим контактом. Обозначение у заземляющего контакта - PE или бело-зеленые полосы или слово «земля» в кружке

II - имеющие двойную или усиленную изоляцию и не имеющие элементов для заземления. Обозначение - двойной квадрат

III - электроприемники для работы при безопасном сверхнизком напряжении, не имеющие ни внешних, ни внутренних электрических цепей, работающих при другом напряжении. Обозначение - ромб с III

Сверхнизкое (малое) напряжение - не превышающее 50 В переменного или 120 В постоянного напряжения.

При работе с классом I применяются: перчатки, боты, галоши, коврики

При подключении инструмента I класса через УЗО электрозащитные средства можно не применять.

К работе с переносным инструментом и ручными электрическими машинами I класса в помещениях с повышенной опасностью должен допускаться персонал, имеющий 2 группу по электробезопасности

Перед началом работ с ручными электрическими машинами, переносными инструментами и светильниками следует:

1. определить по паспорту класс машины или инструмента
2. проверить комплектность и надежность крепления деталей
3. убедиться внешним осмотром в исправности кабеля, его защитной трубки и штепсельной вилки
4. проверить четкость работы выключателя
5. выполнить (при необходимости) тестирование УЗО
6. проверить работу инструмента на холостом ходу
7. не допускается использовать в работе ручные эл машины, переносные инструменты и светильники, имеющие дефекты или не прошедшие периодической проверки или испытания.
8. у машин I класса проверить исправность цепи заземления

Работникам, пользующимся эл инструментом и ручными эл машинами не разрешается:

1. передавать машины и инструмент, даже на короткое время, другим работникам
2. разбирать
3. производить ремонт
4. держаться за провод
5. касаться вращающихся частей или удалять стружку/опилки до полной остановки
6. устанавливать рабочую часть в патрон инструмента и изымать ее из патрона, производить настройку инструмента, не отключая его от сети
7. работать с приставных лестниц, для работ на высоте должны устраиваться переносные леса и подмостья

При переносе электроинструмента с одного рабочего места на другое или перерыве в работе инструмент должен быть отключен от сети штепсельной вилкой. Переносить инструмент следует, держа его только за рукоятку.

При внезапной остановке электроинструмент или ручные электрические машины должны быть отсоединены от сети.

Характерные неисправности электроинструмента

1. повреждение штепсельного соединения, кабеля или его защитной трубки
2. повреждение крышки щеткодержателя
3. нечеткая работа выключателя
4. искрение щеток на коллекторе, сопровождающееся появлением кругового огня на поверхности
5. вытекание смазки из редуктора
6. появление дыма или запаха горящей изоляции
7. появление повышенного шума, стука или вибрации

Для поддержания исправного состояния, проведения периодических проверок переносных и передвижных электроприемников распоряжением руководителя потребителя должен быть назначен ответственный работник, имеющий 3 группу по электробезопасности. Работник должен вести журнал регистрации, инвентарного учета, периодической проверки и ремонта переносных передвижных электроприемников.

Периодичность проверки переносных и передвижных электроприемников, вспомогательного оборудование к ним - не реже 1 раза в 6 мес. Результаты проверки отражают в журнале регистрации, инвентарного учета, периодической проверки и ремонта переносных передвижных электроприемников.

В периодическую проверку входит:

1. внешний осмотр
2. проверка работы на холостом ходу в течение не менее 5 минут
3. измерение сопротивления изоляции
4. проверка исправности цепи заземления

Ремонт переносных электроприемников должен проводиться специализированной организацией, после ремонта эл приемники должны быть подвергнуты испытаниям (повышенным напряжением промышленной частоты: для инструмента мощностью до 1 кВт - 900 В, более 1 кВт - 1350 В в течение 1 мин)

Обеспечение безопасности работ в электроустановках

Работа без снятия напряжения на токоведущих частях (под напряжением) - работа, выполняемая с прикосновениям к токоведущим частям, находящимся под напряжением, или на расстоянии от этих токоведущих частей менее допустимых (в сетях до 1 кВ - не нормируется, кроме воздушных линий, для которых расстояние - 0.6 м)

Снимать и устанавливать предохранители следует при снятом напряжении. Допускается снимать и устанавливать предохранители, находящиеся под напряжением, но без нагрузки.

Под напряжением и с нагрузкой разрешается снимать и устанавливать предохранители во вторичных цепях.

При снятии и установке предохранителей под напряжением в электроустановках до 1 кВ необходимо пользоваться изоляционными клещами или перчатками и средствами защиты лица и глаз.

Работы со снятием напряжения - когда с токоведущих частей электроустановки, на которой будут проводиться работы, снято напряжение и приняты меры, препятствующие подаче напряжения к месту работы.

Технические мероприятия, обеспечивающие безопасность работ в электроустановках

1. Провести необходимые отключения и принять меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационного аппарата.

2. На приводах ручного и на ключах дистанционного управления коммутационных аппаратов вывесить запрещающие плакаты.

3. Проверить отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения эл током

4. Установить заземление (включить заземляющие ножи или установить переносные заземления).

5. Вывесить указательные плакаты "Заземлено", оградить при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывесить предупреждающие и предписывающие плакаты.

В электроустановках до 1 кВ для недопущения подачи напряжения к месту работ должны быть сняты предохранители. При отсутствии в схеме предохранителей предотвращение ошибочного включения коммутационных аппаратов должно быть обеспечено такими мерами как запирание рукояток или дверец шкафа, закрытие кнопок, установка между контактами коммутационного аппарата изолирующих накладок. Отключенное положение коммутационных аппаратов напряжением до 1 кВ с недоступными для осмотра контактами определяется проверкой отсутствия напряжения на их зажимах или зажимах оборудования, включаемого этими аппаратами.

Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена с помощью предназначенных для этой цели специальных приборов или приближением к токоведущим частям, заведомо находящимся под напряжением.

В распределительных устройствах установок до 1 кВ проверять отсутствие напряжения разрешается одному работнику из числа оперативного персонала, имеющего 3 группу по электробезопасности.

Для проверки отсутствия напряжения допускается применять предварительно проверенный вольтметр. Не допускается пользоваться контрольными лампами.

Переносное заземление сначала необходимо подсоединить к заземляющему устройству, а затем после проверки отсутствия напряжения установить на токоведущие части.

Присвоение квалификационных групп по электробезопасности

Неэлектротехническому персоналу, выполняющему работы, при которых может возникнуть опасность поражения эл током, присваивается 1 группа по электробезопасности. Перечень должностей и профессий, требующих присвоения персоналу 1-й группы, определяет руководитель организации. Присвоение производится путем проведения инструктажа, который должен завершаться проверкой знаний в форме устного опроса. Присвоение проводит работник из числа электротехнического персонала данной организации с группой по электробезопасности. Присвоение проводится не реже 1 раза в год.

Работнику со средним образованием или не имеющему среднего образования может быть присвоена 2 группа по электробезопасности после обучения по программе не менее 72 часов.

Электрическое освещение

Для питания переносных электрических светильников в помещениях с повышенной опасность и особо опасных помещениях должно применяться напряжение не выше 50 В, а при особо неблагоприятных условиях - 12 В. Вилки приборов на напряжение на напряжение 12-50 В не должны входить в розетки с более высоким номинальным напряжением.

В помещениях, в кот используется напряжение двух и более номиналов должны быть надписи с указанием номиналов.

Применение для переносного освещения люминесцентных ламп, не укрепленных на жестких опорах не допускается.

Расследование несчастных случаев

Расследование несчастных случаев роводится в соответствии с ТК РФ статья 227-231

Формы - в Постановлении Минтруда №73 от 2002 года

Приказ Госкомитета СССР по народному образованию от1.10.1990 №639 "Положении о расследовании и учете несчастных случаев с учащейся молодежью"

Действия работодателя при несчастном случае на производстве

Работодатель или его представитель должен:

1. немедленно оказать первую помощь и при необходимости - доставку в лечебное учреждение (наряд скорой помощи, лечебное учреждение, макс быстро получит мед заключение)
2. принять неотложные меры по предотвращению развития аварийной ситуации и воздействия на др лиц
3. сохранить обстановку, какой она была на момент происшествия, а в случае невозможности - зафиксировать
4. немедленно проинформировать родственников пострадавшего
5. создать комиссию по расследованию несчастного случая и издать приказ о начале ее работы
6. направить сообщение о групповом н/с, тяжелом н/с, н/с со смертельным исходом в органы, указанные в статье 227 ТК в течение суток по телефону, факсу и др средствах связи

Работник обязан незамедлительно извещать непосредственного или вышестоящего руководителя о каждом несчастном случае или ухудшении своего здоровья в процессе работы.

Расследование обстоятельств и причин легкого несчастного случая проводится в течение 3 суток.

Комиссия (не менее 3 человек), создается приказом руководителя. Входит представитель охраны труда, работников и работодателя

Группового, тяжелого, со смертельным исходом проводится комиссией в течение 15 дней. (можно продлить еще до 15 дней решением председателя комиссии) Председатель комиссии - главный инспектор инспекции труда г.Москвы

Если не было своевременно сообщено работодателю или нетрудоспособность наступила не сразу - расследуется в течение 1 месяца со дня получения информации.

Методы работы комиссии

• опрос очевидцев
• опрос нарушивших требования охраны труда
• получает информацию от работодателя
• по возможности, объяснения от пострадавшего

Комиссия должна установить:

был ли пострадавший в момент н/с связан с производственной деятельностью, квалифицировать, связан ли несчастный случай с производством

может установить вину пострадавшего (до 25%), соответственно уменьшается размер выплат.

Оформляется акт по форме Н-1 в 3 экз. (с обучающимся - Н-2 в 4 экз). Акт хранится в организации в течение 45 лет.

Классы переносного электроинструмента

0 - электроприемники, имеющие рабочую изоляцию, не имеющие элементов для заземления и не отнесенные к классу II или III

I - электроприемники, имеющие рабочую изоляцию и элемент для заземления. Провод для присоединения к источнику питания должен иметь заземляющую жилу и вилку с заземляющим контактом. Обозначение у заземляющего контакта - PE или бело-зеленые полосы или слово «земля» в кружке

II - имеющие двойную или усиленную изоляцию и не имеющие элементов для заземления. Обозначение - двойной квадрат

III - электроприемники для работы при безопасном сверхнизком напряжении, не имеющие ни внешних, ни внутренних электрических цепей, работающих при другом напряжении. Обозначение - ромб с III

Сверхнизкое (малое) напряжение - не превышающее 50 В переменного или 120 В постоянного напряжения.

К работе с переносным электроинструментом и ручными электрическими машинами классов 0 и I в помещениях с повышенной опасностью должны допускаться работники, имеющие группу II.

Подключение вспомогательного оборудования (трансформаторов, преобразователей частоты, устройств защитного отключения) к электрической сети и отсоединение его от сети должен выполнять электротехнический персонал, имеющий группу III, эксплуатирующий эту электрическую сеть.

Класс переносного электроинструмента и ручных электрических машин должен соответствовать категории помещения и условиям производства работ с применением в отдельных случаях электрозащитных средств согласно требованиям.

В помещениях с повышенной опасностью и особо опасных переносные электрические светильники должны иметь напряжение не выше 50 В.

При работах в особо неблагоприятных условиях (колодцах выключателей, отсеках КРУ, барабанах котлов, металлических резервуарах) переносные светильники должны иметь напряжение не выше 12 В.

Перед началом работ с ручными электрическими машинами, переносными электроинструментами и светильниками следует:

Определить по паспорту класс машины или инструмента;

Проверить комплектность и надежность крепления деталей;

Убедиться внешним осмотром в исправности кабеля (шнура), его защитной трубки и штепсельной вилки, целости изоляционных деталей корпуса, рукоятки -и крышек щеткодержателей, защитных кожухов;

Проверить четкость работы выключателя;

Выполнить (при необходимости) тестирование устройства защитного отключения (УЗО);

Проверить работу электроинструмента или машины на холостом ходу;

Проверить у машины I класса исправность цепи заземления (корпус машины - заземляющий контакт штепсельной вилки).

Не допускается использовать в работе ручные электрические машины, переносные электроинструменты и светильники с относящимся к ним вспомогательным оборудованием, имеющие дефекты и не прошедшие периодической проверки (испытания).

При пользовании электроинструментом, ручными электрическими машинами, переносными светильниками их провода и кабели должны по возможности подвешиваться.

Непосредственное соприкосновение проводов и кабелей с горячими, влажными и масляными поверхностями или предметами не допускается.

Кабель электроинструмента должен быть защищен от случайного механического повреждения и соприкосновения с горячими, сырыми и масляными поверхностями.

Не допускается натягивать, перекручивать и перегибать кабель, ставить на него груз, а также допускать пересечение его с тросами, кабелями, шлангами газосварки.

При обнаружении каких-либо неисправностей работа с ручными электрическими машинами, переносными электроинструментами и светильниками должна быть немедленно прекращена.

Выдаваемые и используемые в работе ручные электрические машины, переносные электроинструменты и светильники, вспомогательное оборудование должны быть учтены в организации (обособленном подразделении), проходить проверку и испытания в сроки и объемах, установленных техническими регламентами, национальными и межгосударственными стандартами, техническими условиями на изделия, действующими объемом и нормами испытания электрооборудования и аппаратов электроустановок.

Для поддержания исправного состояния, проведения периодических испытаний и проверок ручных электрических машин, переносных электроинструментов и светильников, вспомогательного оборудования распоряжением руководителя организации должен быть назначен ответственный работник, имеющий группу III.

При исчезновении напряжения или перерыве в работе электроинструмент и ручные электрические машины должны отсоединяться от электрической сети.

Работникам, пользующимся электроинструментом и ручными электрическими машинами, запрещается:

Передавать ручные электрические машины и электроинструмент, хотя бы на непродолжительное время, другим работникам;

Разбирать ручные электрические машины и электроинструмент, производить какой-либо ремонт;

Держаться за провод электрической машины, электроинструмента, касаться вращающихся частей или удалять стружку, опилки до полной остановки инструмента или машины;

Устанавливать рабочую часть в патрон инструмента, машины и изымать ее из патрона, а также регулировать инструмент без отключения его от сети;

работать с приставных лестниц;

Вносить внутрь барабанов котлов, металлических резервуаров переносные трансформаторы и преобразователи частоты.

При использовании разделительного трансформатора необходимо руководствоваться следующими требованиями:

От разделительного трансформатора разрешается питание только одного электроприемника;

Заземление вторичной обмотки разделительного трансформатора не допускается;

Корпус трансформатора в зависимости от режима нейтрали питающей электрической сети должен быть заземлен или занулен. В этом случае заземление корпуса электроприемника, присоединенного к разделительному трансформатору, не требуется.

Периодичность проверки переносных и передвижных электроприемников, вспомогательного оборудование к ним - не реже 1 раза в 6 мес. Результаты проверки отражают в журнале регистрации, инвентарного учета, периодической проверки и ремонта переносных передвижных электроприемников.

В периодическую проверку входит:

1. внешний осмотр

2. проверка работы на холостом ходу в течение не менее 5 минут

3. измерение сопротивления изоляции

4. проверка исправности цепи заземления

Ручные электрические машины представляют собой устройства, состоящие из корпуса, привода (двигателя), аппаратуры для пуска и регулировки параметров прибора, а также рабочей части. Благодаря конструктивным особенностям, типу двигателя и функциональному назначению, компактные электромашины нашли широкое применение во многих отраслях промышленности и быта. Наиболее яркий пример - ручной электроинструмент для работы по дому.

Критерии классификации

Классификация электрических машин производится исходя из определенных критериев - тип устройства, используемый ток, степень защиты от поражения электротоком, назначение и функционал. Чтобы подробно узнать, как классифицируется электроинструмент и ручные электрические машины, в качестве определяющего критерия возьмем уровень защиты оператора от поражения током. Существует четыре категории:

• «нулевая». В приборах этого класса присутствует стандартная изоляция токопроводящих поверхностей и элементов. Конструкция разработана таким образом, чтобы в случае пробоя в качестве дополнительной изоляции выступала окружающая среда или дополнительные предметы. Рекомендуется при работе с такими устройствами носить спецодежду и средства индивидуальной защиты (резиновая обувь, перчатки);
• «первая». Если у электрической машины хоть одна внешняя металлическая деталь отделена изоляцией от токопроводящих элементов, такой прибор принадлежит к этой категории;
• «вторая». У изделий этой группы все потенциально опасные металлические внешние элементы конструкции отделяются от источника напряжения усиленной изоляцией в несколько слоев, что гарантирует дополнительную защиту оператору в случае неисправностей и пробоя. Приборы второй категории составляют более 70 процентов от общего количества выпускаемых электрических машин;
• «третья». Ручные машины этой группы обладают максимальными защитными свойствами благодаря двум особенностям - корпус из полимерных материалов, которые не проводят ток и рабочий режим на низком напряжении до 42 Вольт, который не представляет опасности для человека.

С инструментом и ручными машинами второй и третьей группы можно работать без специального инструмента.

Разделение на группы по другим критериям

Как классифицируются электрические машины по другим признакам? Если в качестве критерия взять особенности конструкции и принцип действия, то выделяются две группы:

• электрические машины постоянного тока. Основное назначение - использование в качестве генераторов и электродвигателей в металлургии, станкостроении и транспортной отрасли. Главное преимущество заключается в высокой степени надежности, легкой регулировке основных параметров и способности держать сильные перегрузки;
• электрические машины переменного тока. Эти изделия получили широкое распространение в качестве основного привода в электроинструменте, станках и бытовой технике за счет простоты конструкции, надежности и невысокой стоимости изготовления.

Читайте другие наши статьи:
