Подводный светодиодный фонарик своими руками. Сделать фонарь для подводной охоты Как сделать из обычного фонарика подводный

Несмотря на большой ассортимент представленных в магазинах товаров, выбрать хороший подводный фонарик не так уж и просто. Да и не перевелись у нас еще умельцы, которые могут изготовить фонарь для подводной охоты своими руками.

Чем будем заниматься

Будем изготавливать мощный подводный фонарь с встроенной батареей для запитки. Много энергии он потреблять не станет, и общая стоимость его изготовления будет небольшой. Вам потребуется:

• аккумулятор. Хорошо подходит для этих целей бесперебойный аккумулятор Sven 12V, 7 Ah с габаритами 90×65×90. Его полной зарядки хватает на семь часов на максимальной мощности без перерыва;
• корпус. Для корпуса нужно купить в сантехническом магазине муфту для труб с диаметром 110 мм и стандартной длиной. Нужна и пластиковая заглушка для труб и переходник 110 на 50 мм;
• галогеновая лампа;
• провода;
• деревянная дверная ручка.

Процесс изготовления

В муфту для труб, то есть в корпус для фонаря, помещаете аккумулятор, он входит туда плотно. Длина муфты и батареи практически одинаковая, немножко усовершенствуйте и помещаете в корпус заглушку и переходник.

Для трубки переходника идеально войдет галогенный софит 50 мм диаметром, он будет отличной защитой для усиления направления светового потока.

В качестве рукоятки берем обыкновенную дверную деревянную ручку, благодаря ручке, самодельный подводный фонарь будет свободно всплывать, и освещать дно. На заглушку наклейте пенопластовый круг толщины 2,5 см., это необходимо для того, чтобы фонарь не тонул.

Затем все части фонаря склеиваем силиконовым герметиком, щели вдоль лампы замажьте герметиком тоже. Для создания небольшого угла сгибаем рукоятку фонаря, ее можно прикрепить изолентой или придумать что-то другое. Для системы включения нужно перемкнуть два провода, выходящие из корпуса с проводом для заряда батареи.

В конечном итоге получается довольно неплохой фонарик для подводной охоты. Вес этого оригинального изобретения под водой практически неощутим и поэтому рука во время длительной подводной охоты не устанет. У фонарика есть отличное свойство плыть самостоятельно рукояткой вверх и при этом он светит вниз, освещая с глубины водоем.

ПОДВОДНЫЙ ФОНАРИК «БД 22»
Когда то давно был сделан этот фонарик, поэтому на фото несколько потускневший корпус фонаря и слегка потрепанные резинки. Этот фонарь не раз повторяли наши "единомышленники" и вот однажды когда я понял что уже замахался каждый раз обьяснать его изготовление- решил собрать старые фотки и сделать новые и написать пару строк об его изготовлении и тупо рассылать сей документ.
БД-22 это всего лишь аббревиатура-(багет дюралевый диаметром 22мм) . Все помнят багет висевший у нас давно при союзе или висящий до сих пор у бабушек-вот его мы и распилим на несколько фонарей, под 1-2-3…… элемента питания- в зависимости от свойств драйвера и эксплуатации.
Подготовим гайки от соответствующего «ШР» разьёма,предварительно выточив стекла в них, контактные шайбы, шайбу- для диода, и сделав драйвер с магнитным выключателем (геркон, датчик холла), предварительно воплотив все это на бумаге.
Прикинув свои требования было решено использовать 5-ти ватный cree и два акб 18650.
Сам багет это сварная труба в которой нужно внутренний шев убрать круглым напильником, далее я прошел внутри механической разверткой (хотя это не обязательно) , нарезал две резьбы диаметром 22 шаг 1 мм. и далее попросил токаря сделать простейшие деталюшки для фонаря. Самые сложные детали это накидные гайки- которые я взял уже готовые от ШР разьема. Коллиматор вынул из оправки и чуть убрал натфилем его юбку. Собрал драйвер с магнитным включением, вклеил на разрезаную капроновую трубочку магнитик и усадил его термоусадкой (надетое на корпус черное кольцо) это и есть сам выключатель- который работает либо поворотом этого кольца либо его перемещением большим пальцем (кому как) . Сам светодиод крепится на впрессованную шайбу(втулку), которую впессовал смазав трубку термопастой (диаметр шайбы под светодиод на 0.1 мм больше внутреннего диаметра трубки) . Гильза упорная для драйвера из латуни 0,3 мм. Драйвер был сделан из недорогой микросхемы (на то время большего выбора не было), остальные детали драйвера были взяты со старых компьютерных плат (кроме геркона). Резина для колец - мягкая 2,5 мм (для вакуума)- вырубана подходящими трубочками, светодиод (познее был заменен на XP-G).
ТТХ:
ВОДОНЕПРОНИЦАЕМЫЙ
МОЩНОСТЬ 5 ВАТ
ВРЕМЯ СВЕЧЕНИЯ НЕ МЕНЕЕ 5 ЧАСОВ (с хорошими акб)
МАГНИТНОЕ ВКЛЮЧЕНИЕ
ПИТАНИЕ ЛИТИЙ 2*18650
ТЕМПЕРАТУРА СВЕЧЕНИЯ- ПО ВЫБОРУ СВЕТОДИОДА
УГОЛ СВЕЧЕНИЯ- ПО ВЫБОРУ КОЛЛИМАТОРА (с разными углами)
ЯРКОСТЬ СВЕЧЕНИЯ (опираясь на документацию светодиода) 480 ЛЮМЕН
Так же хочу добавить существуют действующие модели в исполнении с 1, 2, 3, 4-мя аккумуляторами с соответствующими переделками драйвера.
Номер разьема с которого были сняты гайка к сожалению не помню- но это можно найти в документации ШР разьема.
Так что снимаем у бабушки на кухне шторы и в перед.
Если есть вопрос по сборке либо электронике- всегда ваш.

Каждый охотник точно знает — чем качественнее оборудование, тем лучше будет результат охоты. Погружаясь в воду, которая чаще всего бывает мутной, охотник должен иметь при себе фонарь, свет которого сможет пробить толщу воды. Есть много факторов, которые затрудняют охоту под водой, к примеру водоросли и ночное время. Однако не каждый, особенно начинающий, охотник может позволить себе приобрести недешевое оборудование. Зато можно сделать фонарь своими руками.

Какие бывают подводные фонари?

Сначала рассмотрим, какие вообще могут быть фонари для подводной охоты. Они подразделяются на несколько видов: аккумуляторные, на батареях, которые не перезаряжаются (плюс — работают дольше аккумуляторных, минус — по мере разрядки свет будет тускнеть), ксеноновые, светодиодные и галогенные. Обладать подводный фонарь для подводной охоты должен следующими качествами — быть водонепроницаемым (что и является самым главным фактором), обладать прочным корпусом и конструкцией (под водой бывает повышенное давление, поэтому корпус должен быть либо металлическим, либо из ударопрочного пластика), ну, и конечно, быть эргономичным (очень важно в условиях плохой видимости полностью опираться на ощущения — для этого фонарь должен удобно размещаться в ладони).

Фонарь своими руками

Как можно сделать подводный фонарь своими руками? В принципе, это не так и сложно, даже больше — это интересно и увлекательно. Речь пойдёт о простом фонаре, работающем от встроенной батарейки. Особенность нашей модели будет заключаться в том, что она сможет плавать самостоятельно, без поддержки, держалкой вверх. При этом свет фонаря будет направлен вниз, что позволит хорошо видеть всё, что происходит вокруг охотника. Итак, сначала определимся, что нам понадобится для работы. Для самоделки нужны: бесперебойный аккумулятор (важную роль играют габариты — 90х65х150), муфта для труб длиной 150 мм и диаметром 110 мм, пластиковая заглушка, переходник (со 110 на 50 мм), галогеновый софит с диаметром 50 мм, деревянная рукоятка от двери, пенопласт, силиконовый герметик.

Начинаем мастерить

Первым делом стоит немного усовершенствовать муфту — батарея практически одинакова с ней по размеру, нужно её там аккуратно разместить. В трубочку переходника надо вставить софит. Чтобы подводный фонарь для подводной охоты не тонул, на заглушку надо приклеить круг из пенопласта — важно строго выдержать толщину 2,5 см. Подготовленные части фонаря нужно склеить между собой, чтобы вода не попала внутрь, стоит использовать силиконовый герметик, промазав им щели изнутри. Рукоятка, которая обязательно должна быть деревянной, чтобы самодельный подводный фонарь хорошо держался на плаву, прикрепляется с помощью изоленты (варианты крепежа могут быть разные). Из корпуса нужно вывести провода, которые заменят систему включения путем простого замыкания.

В чём плюсы этой модели

Подводные фонари, сделанные таким образом, имеют много плюсов. Основной — это небольшой вес, который не даёт рукам устать при долгом использовании. Второй очевидный достаток — небольшая стоимость всех купленных деталей. Свою положительную роль играет и горизонтальное положение ручки — фонарь при этом словно смотрит немного вниз, направляя свет под углом ко дну, с берега его заметить практически невозможно. Опять же отсутствие системы включения, которая может дать сбой в любой, самый нежелательный момент. Все детали легко заменяемые, и найти их можно в любом техническом магазине. Срок службы подобного подводного фонаря достаточно продолжительный — если беречь его от нечаянных ударов и падений, такой фонарь прослужит верой и правдой довольно долго.

Светодиодный фонарь

Подводные фонари бывают не только на аккумуляторах, как уже говорилось выше. Светодиодная модель хороша тем, что потребляет достаточно малое количество энергии, а также обладает высокой яркостью свечения. Сделать такой фонарь тоже не очень сложно. Для работы потребуются матрица, состоящая из восемнадцати сверхъярких светодиодов, контроллер, 4 Ni-Mh аккумулятор, модуль ЕК-Light 18. Из листа нержавеющей стали изготавливается корпус, а из болванки — переднюю часть и гайки, которыми потом будет фиксироваться стекло. Оргстекло, толщиной восемь миллиметров, сначала сажается на герметик, а потом дополнительно затягивается гайками. тоже можно изготовить самостоятельно — рисуется макет на бумаге, после переносится на алюминиевую пластину. В намеченных местах сверлятся дырки (нужно 250 светодиодов — 10 групп по 25 штук). Геркон и силовой полевик заменяют кнопку включения, для питания используется аккумулятор, заряда которого хватает на семь часов. Подводный фонарь для охоты готов.

Что ещё надо знать?

Итак, мы знаем, как сделать подводный фонарь. Что надо знать о них ещё? нужно обязательно разряжать до конца, прежде чем поставить снова на зарядку. Недоразряженный подводный фонарь для охоты при неправильной подзарядке будет терять энергоёмкость. Исключение составляют литиевые аккумуляторы, но они очень дорогие. Собираясь далеко от цивилизации, стоит запастись адаптером, через который можно будет подключать фонарь к прикуривателю автомобиля. Дольше всех будет служить светодиодный фонарь — он не выделяет столько тепла, как галогеновые или ксеноновые. Аккумуляторы из кадмия и никеля считаются отличными по своим характеристикам — их выделяет продолжительный цикл зарядки и разрядки.

Какие качества ещё важны для подводных фонарей

Помимо всего вышеперечисленного, подводные фонари должны обладать ещё несколькими обязательными качествами. Они должны иметь надёжное крепление, которое не подведёт, если под водой разыграется нешуточная битва с пойманной рыбой. Лучше всего подойдёт крепление типа "краб" - неоднократно проверенное не только в подводной охоте, но и других видах увлечений.

Вид излучателей света должен быть качественным, а мощность светового потока, подбираемая индивидуально для каждого охотника, должна быть достаточно продуктивной. Холодный свет светодиодов даст больше яркости, а тёплый оттенок поможет лучше рассмотреть контуры предметов. Большое внимание надо уделить оптике — размытое стекло не даст желаемого результата. Итак, создавая подводный фонарь, стоит со всей ответственностью отнестись к каждому этапу — небольшая оплошность или неточность может повлиять на всю работу фонаря в целом. Также ещё раз можно акцентировать внимание на стоимости — фонарь, купленный в магазине, будет стоить как минимум семь тысяч. Тогда как фонарь, сделанный своими руками, потребует как минимум в семь раз меньше затрат. Трудно поспорить, что с качественным оборудованием подводная охота будет только в радость, а любимое занятие принесёт ни одну большую победу в подводных схватках.

В наши дни дорогим удовольствием является покупка фирменного подводного фонаря . Поэтому, я вам расскажу как сделать самодельный фонарь раздельщик.

Нам понадобятся: Аккумулятор 12В – 7А, простенький фонарик, галогена 20Вт и терма клей. Галогена 20Вт потребляет 2А в час. Значит аккумулятора хватит на 3.5 часа, но на практике вы убедитесь в обратном 2 – 2.5 часа.

По зависимости мощности от потребляемый энергии, нам подойдет диод 600 – 700 люменов – также здесь цена находится в пределах нормы. На практике 600 люменов – равноценны 35Вт.

Но и тут не всё так гладко. Есть проблемы в использовании света диодов:

1) Все света диоды нуждаются в линзе – калиматоре. Угол свечения у них равен 120 градусам. Нужен концентратор.

2) Диод нуждается в спец схеме – драйвер. Существуют два типа:

Простой – удерживает постоянный ток на диоде, независимо от питания напряжения.

Импульсивный – питает диод импульсным током. Мерцание света происходят на высокой частоте незаметной глазу.

3) Света диод греется как бешеный. Температура свыше 120 градусов для светодиода – это верная смерть. Для светодиода нужен радиатор.

И вот наше счастье. Правда габариты большие)))

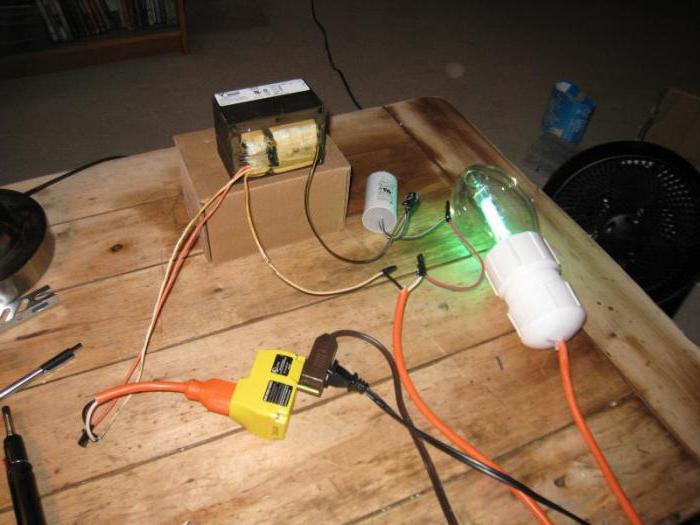

Подключаем света диод и проверяем его на работоспособность.

И получаем, при падении напряжения на аккумуляторе яркость падает.

Для сравнения в Интернете нашел картинки:

Обычно кристаллы диода заливают чем-то прозрачным. Поэтому диод можно не герметизировать. Кристаллы диода залиты чем-то прозрачным. Поэтому, как обычно решил фонарь не герметизировать. Но вот радиатор всё равно нужен. Я бы порекомендовал купить кулер для блоков питания компьютеров.

Вот радиатор для кулера блока питания персонального компьютера:

А вот дешевый фонарик купленный в магазине:

Если честно выбирая между линзой и отражателем на фонарике, я не почувствовал разницы. Оба эти собирателя равны и сильно не отличаются.

И так.В итоге у нас получился фонарь с мощностью 700 люм. Сравнив с фонариками для подводной охоты мы получаем 1100руб. против фирменного 5000руб. -8000руб.

Т.е. не все так сложно.

Для применения нашего фонарика под водой, придется перебрать: заднюю, резиновую защиту (желательно залить супер клеем), затем термоклеем залить все свободные электрические контакты. А ещё лучше все резьбы уплотнить резиновыми подкладками.

Занимаюсь дайвенгом. Решил вместо клубного фонарика, взять этот (самодельный). На глубине более 3-м (5 -6) фонарик работал отлично.

Теперь обстается только применить вашу фантазию и придумать крепление для Подводного ружья. И в итоге получилось неплохой прибор для наблюдения за подводным миром в темное время и глубоких местах, сделать фонарь для подводной охоты можно было бы желание и время.
