Виды распредустройств. Комплектные распределительные устройства (КРУ): виды, характеристики, назначение. РУ с секционированием сборных шин и обходным устройством

Реферат на тему:

Распределительное устройство

План:

1 Классификация
- 1.1 По месту расположения
- 1.2 По выполнению секционирования
  - 1.2.1 РУ с одной секцией сборных шин (без секционирования)
  - 1.2.2 РУ с двумя и более секциями
  - 1.2.3 РУ с секционированием сборных шин и обходным устройством
- 1.3 По числу систем сборных шин
  - 1.3.1 С одной системой сборных шин
  - 1.3.2 С двумя системами сборных шин
- 1.4 По структуре схемы
  - 1.4.1 Радиального типа
  - 1.4.2 Кольцевого типа
2 Открытое распределительное устройство (ОРУ)
- 2.1 Конструктивные особенности
- 2.2 Преимущества
- 2.3 Недостатки
3 Комплектное распределительное устройство (КРУ)
- 3.1 Область применения
- 3.2 Устройство КРУ

Введение

Распределительное устройство (РУ) - электроустановка, служащая для приёма и распределения электрической энергии.

Для наружного распределения от 5 кВ до 38 кВ

Инновационные функции упрощают операции, повышают безопасность и сокращают время простоя. Рутинные операционные задачи могут выполняться быстро одним человеком без необходимости обработки кабеля или воздействия среднего напряжения. Модификации с ручным управлением, удаленным диспетчером и источником передачи данных доступны для приложений на платформе, хранилищах и подповерхностях.

Обычное распределительное устройство с коленом требует, чтобы рабочий персонал перемещал, тестировал и заземлял кабели во время рутинных операций. Такие процедуры являются неудобными и трудоемкими, и, самое главное, персонал не полностью изолирован от среднего напряжения, как только кабель будет удален из его втулки.

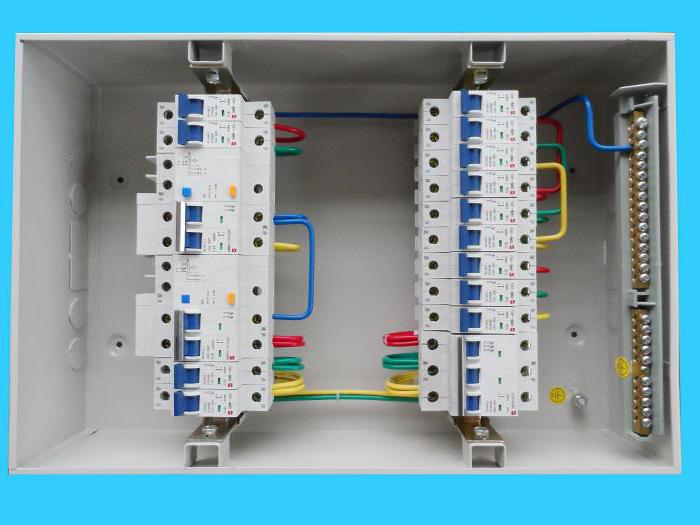

Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

1. Классификация

1.1. По месту расположения

Открытые распределительные устройства (ОРУ) - это такие распределительные устройства, которые располагаются на открытом воздухе. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
Закрытые распределительные устройства (ЗРУ) - распределительные устройства, оборудование которых располагается в закрытых помещениях. Такие распределительные устройства применяют на напряжения до 10 кB. В случаях, когда РУ располагается в местности с агрессивной средой (морской воздух, повышенное запыление), допускают применение ЗРУ на напряжение вплоть до 220 кB.

1.2. По выполнению секционирования

Схема РУ с одной секцией сборных шин

При переключении, заземлении или тестировании кабеля не требуется обработка кабеля или высокая напряженность. Трехфазное измерение тока и измерение напряжения на линии заземления для каждого двигателя. Исключительно прочная конструкция корпуса, с самым прекрасным покрытием в отрасли. Обеспечивает исключительную устойчивость к элементам, удерживает высоковольтные компоненты надежно изолированными от несанкционированного доступа.

Упрощенная, безопасная операция с одним человеком.
Легко проверить открытый зазор и заземленные позиции.
Опциональная индикация потенциала с фазированием.

Он доступен в конфигурациях с общей шиной и сплит-шинами.

1.2.1. РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость. К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ - а значит лишением всех питающихся от РУ потребителей электроэнергии.
Авария на сборных шинах так же выводит из строя всё РУ.

1.2.2. РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Передача при потере источника, дисбаланс напряжения или любое состояние открытой фазы на стороне источника. Дополнительная функция блокировки перегрузки по току предотвращает автоматическую операцию передачи, которая закрывает переключатель источника нагрузки-прерыватель в неисправность. Также обеспечьте автоматическую работу переключателя шины в распределительном устройстве с разделительной шиной. Трехфазное измерение тока обеспечивается также при наличии дополнительной функции блокировки максимального тока. Самопитание трансформаторами напряжения. Исключительно прочная конструкция корпуса и отличная отделка в отрасли. Трехфазное измерение напряжения для каждого источника. . Переключатели нагрузки нагрузки 5 кВ Номинальные 40 кА Симметричное короткое время.

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 - 35 кВ подстанций и 6 - 10 кВ станций типа ТЭЦ.

Распределительные устройства в городских районах часто устанавливаются под землей или в уличных или тротуарных хранилищах, поэтому обычно требуется компактный размер наряду с возможностью выдерживать обычные наводнения. Доступные уровни тока неисправности также могут быть очень высокими и превосходят возможности большинства компактных и погружных распределительных устройств. Немногие продукты распределительных устройств предлагают все возможности, необходимые для надежной работы в таких сложных условиях.

И, в отличие от распределительного устройства с меньшим номинальным значением, это исключает необходимость включения устройств ограничения тока, которые трудно согласовать и увеличить сложность работы. Коммутационное устройство класса «Коммутатор с дистанционным управлением» улучшает эстетику и уменьшает требования к недвижимости - особенно на 5 кВ, где механизм с воздушной изоляцией слишком велик, чтобы быть практичным во многих применениях.

1.2.3. РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем этот выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110-220 кВ.

По выполнению секционирования

Корпуса с навесным корпусом оснащены шарнирными крышами и съемными панелями, что обеспечивает удобный доступ к рабочим и конечным компонентам. Таким образом, большее количество загрузок может обслуживаться с одного устройства. Устраняет необходимость в избыточных переключателях и дополнительных кабелях, траншеях и коробчатых подушках - и дополнительные рабочие зазоры, необходимые между несколькими устройствами. Управление работой изолировано от кабельного отсека.

Компактный корпус и низкий профиль.
Все концевые кабели расположены на одной стороне шестерни.
Минимизирует рабочие зазоры, уменьшает потребность в пространстве.

Один блок вмещает до шести выключателей нагрузки, прерывателей разломов или комбинации каждого из них.

1.3. По числу систем сборных шин

1.3.1. С одной системой сборных шин

К этим РУ относятся описанные выше.

1.3.2. С двумя системами сборных шин

Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шин.

Стиль с мокрым сводом оснащен резервуаром из нержавеющей стали и полностью погружной проводкой, идеально подходящей для колодцев и других суровых условий. Стиль с сухим сейфом идеально подходит для электрических помещений и хранилищ, которые не подлежат затоплению. Опциональный переносной мотор с 50 - шнур и пульт дистанционного управления позволяют выполнять переключение вне хранилища или в соседней комнате. Персонал никогда не подвергается воздействию среднего напряжения во время рутинных операций. Обработка кабеля - особенно неудобная в хранилищах - не нужна. Элементы управления находятся вдали от кабелей. . Он может вписываться в стандартное отверстие двери турбины шириной 24 дюйма и обеспечивает соединение и точки переключения для кабелей среднего напряжения от выхода генератора.

К достоинствам этой системы относятся:

Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
Возможность разделения системы на две части, для повышения надёжности электроснабжения.
Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

Он обычно задается с помощью сбросных прерывателей неисправностей, но также может включать переключатели нагрузки-прерывания. Кабельный вход и выход через 600-амперные втулки или, возможно, 200-амперные втулки. Дополнительный индикатор напряжения поднимается, чтобы открыть большое окно просмотра, позволяя четко видеть выключатель, открытый зазор и индикатор давления газа.

Состоит из двух переключателей нагрузки и прерывателя, а также четырех разломов с прерываниями. Рым-болты и выравнивающие штифты сверху облегчают подъем и укладку. Подтяжки, прикрепленные к рым-болтам на передней и задней сторонах заноса, удерживайте сложенные части вместе во время транспортировки. Каналы внизу позволяют манипулировать погрузчиком.

Сложность схемы
Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110-220 кВ

1.4. По структуре схемы

ОРУ Северо-западной ТЭЦ

1.4.1. Радиального типа

Этому типу присущи следующие признаки:

Усиленные вкладки на заносе позволяют перетаскивать механизм по земле. Плиты, прикрепленные к полу шкафа, защищают распределительное устройство во время транспортировки и хранения и могут быть удалены для облегчения ввода кабеля. Типичный типовой отсек для распределительных устройств, состоящий из 25 кВ, имеет ширину около 52 дюймов; две отсеки, необходимые для этого приложения, будут иметь ширину 104 дюйма.

Положение каждого разъединителя неисправности-отключения - открытое, закрытое или заземленное - легко видно через большие смотровые окна. При полностью отключенном разъединении обслуживающий персонал может проверить открытый зазор и кабели заземления, не снимая локти или т-тела. И используя поставляемый опциональный кнопочный индикатор напряжения, они могут проверять напряжение без перемещения кабелей.

Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

1.4.2. Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

Дверь в задней части отсека позволяет получить доступ к локтевым разъемам. Управление легко запрограммировано в магазине или в поле с помощью вашего персонального компьютера. Он предлагает исключительную гибкость и надежность и включает в себя функции, недоступные для устройств других производителей, или доступен только за дополнительную плату. Превосходная координация с защитными устройствами верхнего уровня и предохранителями питания ниже по течению. Минимальное общее время очистки, начиная от инициирования ошибки до общей очистки, составляет 40 миллисекунд. Кривые координации скорости обеспечивают оптимальную координацию на подземных системах распределения. Кривые координационной скорости могут быть легко модифицированы, чтобы включать в себя мгновенные уровни срабатывания и определенные задержки времени. Отдельные фазовые и наземные кривые являются стандартными, что позволяет улучшить координацию с параметрами отключения выключателя на стороне источника. Никакого дополнительного «пробуждения» времени. Трансформаторы тока по разломам-прерываниям обеспечивают чувствительность и мощность. Регистратор событий фиксирует информацию о последних двенадцати операциях каждого прерывателя ошибок. Дополнительные внешние условия отключения обеспечивают дополнительную функциональность. Вход от внешних источников, таких как реле внезапного давления трансформатора, также может отключать прерывания. Пользовательские атрибуты кривой. . Если вы используете такую более новую версию, вам нужно будет получить соответствующую программу эмулятора терминала и установить ее на свой персональный компьютер.

Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
Отключение каждого присоединения осуществляется двумя или тремя выключателями.
Отключение одного выключателя никак не отражается на питании присоединений
При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
Разъединители выполняют только основную функцию - изолируют выведенный из эксплуатации элемент.
Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

2. Открытое распределительное устройство (ОРУ)

Масляный выключатель в ОРУ

2.1. Конструктивные особенности

Открытое распределительное устройство (ОРУ) - это такое распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники - заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

2.2. Преимущества

ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
ОРУ удобнее ЗРУ в плане расширения и модернизации
Возможно визуальное наблюдение всех аппаратов ОРУ

2.3. Недостатки

Эксплуатация ОРУ затруднена в неблагоприятных погодных условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
ОРУ занимают намного больше места, чем ЗРУ.

3. Комплектное распределительное устройство (КРУ)

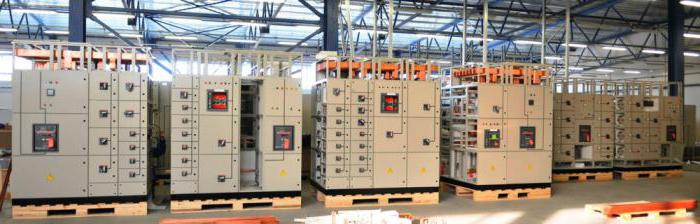

КРУ - такое РУ, оборудование которого располагается в полностью или частично закрытых металлических шкафах. Каждый шкаф называется ячейкой КРУ.

Шкаф СЭЩ-70

КРУ-2008Н производства ОАО «МЭЛ»

Камеры КСО

3.1. Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ.

КРУ, у которого все аппараты размещены в одном отсеке, называется камерой сборной одностороннего обслуживания (КСО). Как правило, КСО действительно одностороннего обслуживания, чаще всего имеет открытые сборные шины, задняя стенка отсутствует.

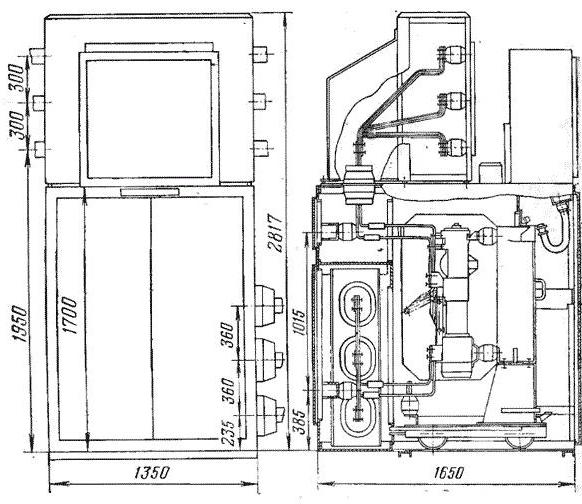

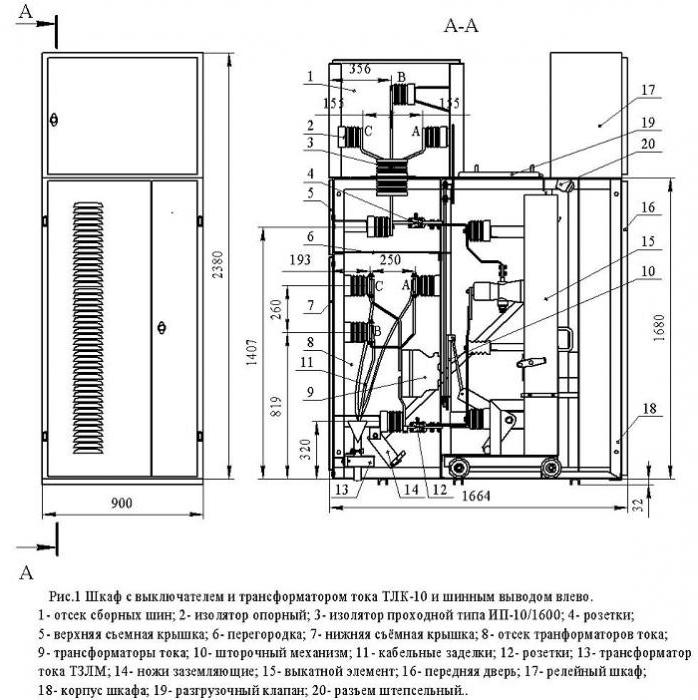

3.2. Устройство КРУ

Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных - кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный - релейный шкаф.

В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

Источники

Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. - М .: Энергоатомиздат, 1987.
Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. - М .: Энергоатомиздат, 1989.

Данный реферат составлен на основе статьи из русской Википедии . Синхронизация выполнена 09.07.11 22:06:24
Похожие рефераты:

В этой статье будет содержаться информация про комплектные распределительные устройства. Будут приведены их технические характеристики, виды и назначение.

Сфера применения

Комплектные распределительные устройства (КРУ) - это устройства, состоящие из щитов, в состав которых встроены:

аппараты пуска и управления электроприемниками;
устройства защиты;
токоизмерительные приспособления;

А также другие дополнительные компоненты, собранные и готовые к работе.

Основное назначение заключается в приеме и дальнейшем распределении электричества в трехфазных сетях с рабочей частотой сети 50 Гц и напряжением свыше 1000 В.

Комплектные распределительные устройства (КРУ) делят на два типа: наружной и внутренней установки. Для внутренней установки размещают в сооружениях или в помещениях. Такие устройства собраны с системой сборных шин. При использовании для рабочего напряжения свыше 35 кВ применяют воздушную изоляцию, в сетях напряжение 110 кВ изоляцией является элегаз.

Как правило, в современных КРУ используют высоковольтные вакуумные выключатели как аппарат защиты и коммутации, но есть более устаревше установки, в которых установлены

Шкафы распределительные КРУ РН 6 изготовлены для наружной установки и делятся на два вида по исполнению: выкатывающиеся, в которых все детали и узлы закреплены на специальном щите, и стационарные, где все детали и узлы установлены на длительный срок службы.

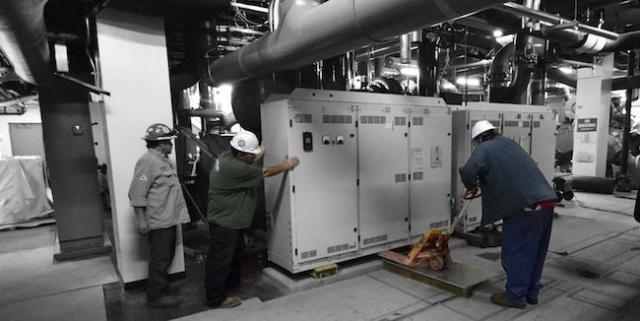

Монтаж внешней установки

Комплектные распределительные устройства наружной установки необходимо подготовить к монтажу, поэтому первым делом укладывают фундамент. Ячейки перемещают в упакованном виде до того, как установить все устройства. После этого распаковывают и выкатывают тележки из корпуса, в которых установлена коммутационная аппаратура. Устанавливают ячейки соответственно плану расположения. Монтаж начинается с крайней. После того как удостоверились в правильности установки шкафа, устанавливают следующий. Важно то, что ячейки не должны стоять под углом.

А для монтажа воздушных линий на крыше устанавливают кронштейны. Также необходимо установить местное освещение возле каждой ячейки. Высоковольтные кабельные линии с помощью концевых муфт закрепляют на выводы КРУ в задней дверце шкафа. После этого комплектные распределительные устройства наружной установки готовы к эксплуатации.

Конструктивное исполнение

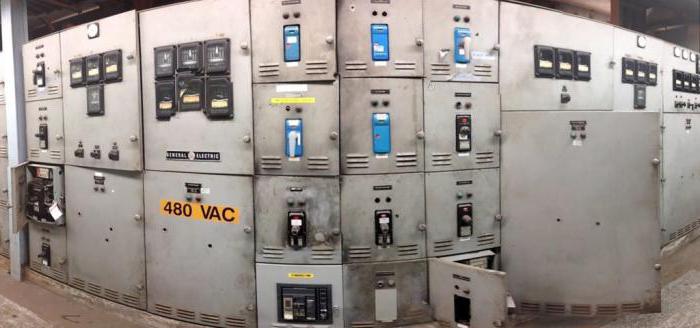

Рассчитаны комплектные распределительные устройства (КРУ) на напряжение 6/10 кВ, должны обеспечить нормальное функционирование всех элементов, установленных в ней. КРУ внешне похожи на большие стальные ячейки, внутри которых смонтированы коммутационные, защитные и вспомогательные устройства. Внешнее покрытие ячейки создано из стальных листов, это сделано для увеличения прочности конструкции и защиты от поражения током КЗ других аппаратов, расположенных рядом.

Шкафы распределительные КРУ РН 6 оборудованы специальным местным подогревом, благодаря которому токоизмерительные приборы нормально работают в зимнее время.

Технические характеристики и коммутационная способность

Комплектное распределительное устройство (КРУ) 10 кВ имеет следующие номинальные данные:

рабочее напряжение сети - 6, 10, 35, 110 кВ;
промышленная рабочая частота сети - 50 гЦ;
рабочий ток - 630 А;
ток отключений - 12,5, 20, 25, 35, 40 кА;
изоляция - воздушная;
тип выключателей - вакуумный;
тип трансформаторного тока - ТОЛК-6;
тип силового трансформатора - ТМ-25;
тип привода - электрический.

Коммутационная устойчивость КРУ определяется исходя из параметров аппаратуры, которая встроена в устройство выключателей с установленным на него приводом. Коммутационная аппаратура, которая устанавливается на КРУ, должна нормально работать при номинальных нагрузках и выдерживать проверочные циклы при высоких значениях токов отключений, которые установлены в технических характеристиках внутренних аппаратов.

Выдвижной элемент и степень защиты

Выдвижной элемент, на котором установлена коммутационная аппаратура, может передаваться как вручную, так и механическим путем. При этом такая тележка должна проходить путь по ровным покрытиям, так как имеет довольно большую массу.

Все шкафы КРУ должны быть удобными при эксплуатации и рассчитаны на комфортный монтаж, ремонт и замену деталей. В большинстве шкафов КРУ во время выкатывания выдвижной тележки из ячейки в рабочее положение проемы к неподвижным разъединяющим контактам основной цепи запираются специальными шторками.

В зависимости от вида применения, установки бывают разного типа исполнения. КРУ необходимо выполнять требования эклектической и механической прочности конструкции, изоляции и устойчивости к агрессивным условиям эксплуатации. Категории размещения КРУ:

У3 - предназначены для работы в помещениях с естественной циркуляцией воздуха;
У4 - предназначены для помещений с искусственными климатическими условиями.

Конструкция КРУ должна обеспечить устойчивость при вибрациях, которые возникают во время включения и выключения высоковольтных выключателей, а также при перемещении установки. При этом все аппараты должны работать исправно, а релейная защита не срабатывать во время работы на номинальных показателях.

КРУ могу изготавливать для разных климатических условий с применением местного подогрева или охлаждения.

Эксплуатация

При эксплуатации КРУ необходимо своевременно устраивать технический осмотр и уход за оборудованием, которое размещено в ячейке, а также устранять неисправности.

Наблюдением за работой аппаратуры занимаются дежурные электрослесари или персонал, который эксплуатирует установку. Согласно современным требованиям к безопасности, к работе с электроустановками не допускается один человек, поэтому при работе с КРУ необходимы как минимум два.

Рабочие, которые занимаются ремонтом установки, должны быть обучены и иметь группу допуска не ниже IV, а также должны знать об аппаратуре, которая находится в КРУ, и представлять работу отдельных частей электромеханизмов.

Установка с рабочим напряжением до 35 кВ

Комплектные распределительные устройства высокого напряжения серии BM-4 используются для передачи электроэнергии в сетях трехфазного тока с промышленной частотой сети 50 Гц и рабочим напряжением 35 кВ.

Ячейка КРУ представляет собой конструкцию, обшитую оцинкованной сталью, листы которой соединены сварным или заклепочным методом. Внутри установлены высоковольтные выключатели, трансформаторы напряжения, коммутационная аппаратура, измерительные приборы и разъединитель.

Такие КРУ созданы для двухстороннего обслуживания. При установке в малогабаритных сооружениях выпускают модифицированную КРУ с односторонним обслуживанием. Для поддержания температурного режима в ячейках имеются жалюзи. Также для сброса избыточного давления, которое может появиться в случае появления аварийных режимов работы или токов КЗ, на крыше ячейки установлены срываемые клапаны.

Устройство марки К-63

КРУ марки К-63 создано из металлического корпуса, жестко закрепленного на опорах, внутри которого находится вся защитная, коммутационная и трансформаторная аппаратура. Комплектные распределительные устройства типа КРУ К-63 так же, как и остальные, предназначены для передачи и распределения электрического тока в трехфазных сетях, промышленной частотой 50 Гц и с рабочим напряжением 6 кВ.

Особенностью КРУ К-63 является то, что его можно применить как трансформаторное устройство. Основными К-63 являются современные высоковольтные выключатели BB/TEL с применением электромеханических реле или микропроцессорных защит.

Ячейки К-63 предназначены для установки в помещениях, а трансформатор может находиться на открытом воздухе. К-63 собрана с единой системой сборных шин, электричество на которые подается через высоковольтные ячейки ввода в КРУ, что расположены на крыше.

Устройство марки К-594: достоинства

Комплектные распределительные устройства КРУ марки К-594, как и все вышеперечисленные установки, применяются в сетях напряжением 6-10 кВ и рабочей частотой сети 50 Гц.

Как правило, КРУ К-594 применяются на трансформаторных подстанциях, электростанциях, сельскохозяйственных объектах и железнодорожном транспорте. Комплектное распределительное устройство КРУ-594, прайс которого зависит от поставщика и региона покупки, отлично подходит для подключения высоковольтных двигателей и других электрических машин. Основными достоинствами КРУ являются:

все электромеханизмы собраны в одной ячейке и укомплектованы на заводе;
КРУ повышает безопасность самой установки, а также рабочего персонала;
все наиболее сложные элементы установлены на выкатывающейся тележке, что уменьшает сложность работы по обслуживанию оборудования;
ячейки КРУ не громоздкие, поэтому они существенно экономят пространство в помещении.

Комплектные распределительные устройства (КРУ) серии К-594 имеют технические характеристики, которые могут изменяться в случае повышения или понижения расчетных номинальных показателей потребителей, к которым будет подключено КРУ.

Вывод

КРУ - это надежный способ подключения потребителей, так как обладает высокой надежностью и простотой в использовании, а также простотой обслуживания и ремонта. Они заслужили свою популярность на мировом рынке как надежная аппаратура передачи электроэнергии.
