Как правильно сделать стропильную систему двухскатной крыши своими руками. Как сделать стропила на двускатную крышу Монтаж двухскатной крыши

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор	Краткое описание влияния на параметры стропилин
	Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.
	Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.
	Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.
	Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик а льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые о поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Цены на различные виды бруса

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая ин с т рукция уст а новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Цены на огнебиозащитные пропитки

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

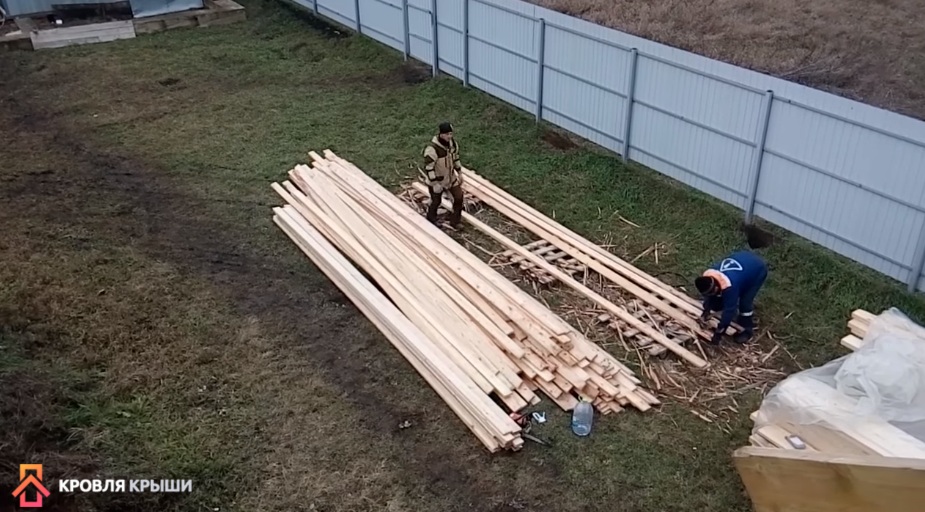

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

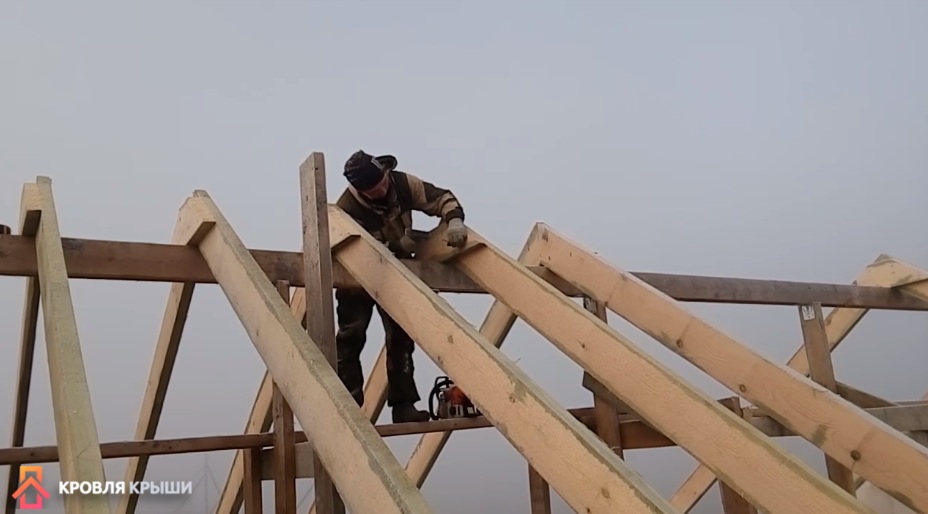

Шаг 7. Снимите струбцины, соедините оба элемента в коньке, проверьте правильность положения.

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8. Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши - ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

правильный угол наклона;
длину стропил;
расстояние между ними;
способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

Стропила - основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
Коньковый прогон - также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
Стойка - применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
Лежень - горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
Мауэрлат - опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
Обрешётка - настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

Снеговая - возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
Ветровая - связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м 2 .

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м 2 .

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м 2 .

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур - треугольников

Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

величины нагрузки на них;
вида применяемого для стропил материалов: бревно, брус - однородный или клеёный;
длины стропильной ноги;
породы древесины;
расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее - его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
Поскольку количество стропил не может быть дробным, результат округляется до целого числа - 9.
Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности - дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины - 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса - 10–14 сантиметров.
Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами Проволока также устанавливается на этапе кладки стены Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.
Фронтальные стропильные конструкции устанавливаются в первую очередь
Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.
Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями
После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
Соединение деталей рекомендуется производить с использованием металлических пластин - плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные - саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.
Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения

Видео: быстрое изготовление стропил

Перед установкой обрешётки производится утепление крыши. Для этого:

Набивается внутренняя обрешётка со стороны чердака или мансарды.

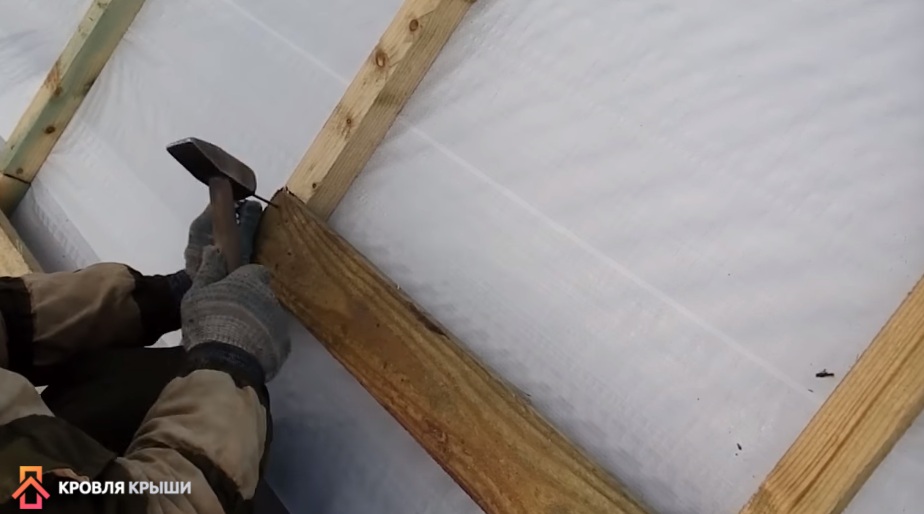

Натягивается пароизоляционная плёнка.
Укладывается утеплитель.
Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

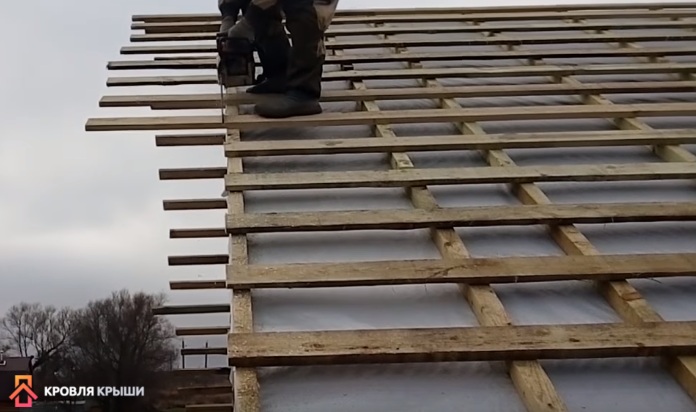

Сплошная - доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
Разреженная - расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
Редкая - расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

Укладывается покрытия кровли. Последовательность установки - снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

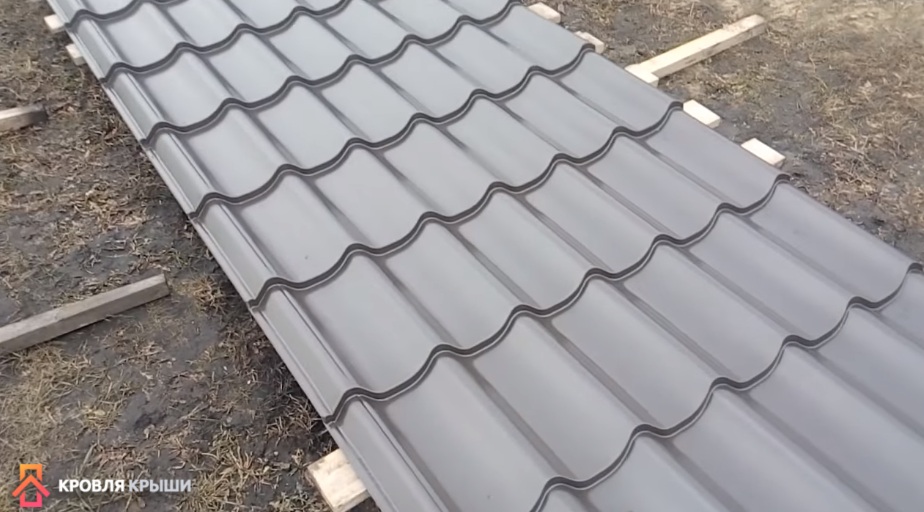

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом - не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

доска строганая, устанавливаемая встык или внахлёст;
вагонка шпунтованная;
вагонка блок-хаус;
листовой пластик;
листовой профилированный или гладкий металл;
готовые изделия из металла или пластика - софиты.

Способов устройства свесов несколько:

По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.
Подшивка по стропилам производится по нижнему краю стропильной ноги
По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.
При подшивке по стропилам изнутри стропильные балки остаются открытыми
В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.
Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно - они уже сделаны на заводе-изготовителе

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

Важной конструкцией дома становится крыша. Она завершает работы по возведению коробки здания, после которых остается только отделка. Наиболее распространена схема выполнения с двумя скатами. Крыша двухскатная изготавливается своими руками без особых затруднений, необходимо лишь разобраться в технологии.

Конструкция кровли

Прежде чем начать монтаж двухскатной крыши необходимо разобраться, что она из себя представляет. Конструкция отличается от всех остальных фронтонами. Можно привести следующие их разновидности в зависимости от способа сборки стропильной системы:

односкатная – фронтоны имеют форму трапеции или прямоугольного треугольника;
двускатная характеризуется треугольными фронтонами;
четырехскатная (вальмовая) не имеет вертикальных граней.

Основными элементами системы двухскатной кровля являются:

стропила;
мауэрлат;
ригель;
подкосы;
стойки;
схватки (стяжки);
обрешетка;
упорные бруски и накладки.

Стропила – это основные несущие конструкции. Важно при строительстве своими руками правильно подобрать их сечение, иначе может возникнуть аварийная ситуация.

Подготовка к началу работ

Перед тем как сделать двухскатную крышу потребуется подобрать материалы. Монтаж начинается с выбора древесины. Чтобы построить своими руками надежную конструкцию, устойчивую к внешним факторам потребуется выполнить следующие рекомендации:

Для строительства лучше выбрать хвойные породы первого или второго сорта

правильно будет выбрать материалы хвойных пород древесины (ель, сосна, лиственница более устойчивы к гниению);
сборка конструкции ведется из древесины первого или второго сорта, применение третьего для ответственных элементов недопустимо;
лучше выбирать те пиломатериалы, которые произведены в северных регионах, чем сложнее условия произрастания дерева, тем плотнее его структура;
стараются выбирать тот материал, который срублен в конце холодного периода года (февраль-март).

нагрузка от снегового покрова (снеговой район);
масса кровельного покрытия;
шаг стропил;
пролет (расстояние между опорными точками);
толщина утеплителя.

Теплоизоляционный слой требуется при проектировании в подкровельном пространстве дома жилого помещения – мансарды. Чаще всего выполняется установка своими руками минераловатного материала для повышения теплоизоляционных характеристик. При этом важно обеспечить вентиляционный зазор между теплоизолятором и кровельным покрытием. Высота стропильной ноги не должна быть меньше, чем толщина утеплителя. Для увеличения просвета вводят такой элемент системы как контробрешетка – брусок, который прибивается параллельно стропильной ноге и увеличивает ее высоту.

Наиболее удобный шаг стропил для частного дома тот, который обеспечивает расстояние между ними в свету 0,58 м.

Это позволяет правильно установить плиты минеральной ваты без подрезок и доборных элементов. Для такого шага можно привести следующие рекомендации по сечению в зависимости от пролета:

пролет 3 м – размер стропила 40х150 мм;
4 м – 50х150 мм;
5 м – 50х175 мм;
6 м – 50х200 мм.

Важно знать следующее: на несущую способность и сопротивление изгибу больше влияет высота, чем ширина. При необходимости увеличить несущую способность эффективнее наращивать высоту.
Еще один элемент, сечение которого потребуется подобрать – обрешетка. Самым оптимальным значением станет толщина 32 мм. При повышенной нагрузке значение увеличивают до 40 мм.

Остальные составляющие стропильной системы дома назначаются конструктивно, исходя из того, какие пиломатериалы имеются в наличии. Но при этом стоит все-таки учитывать прочностные требования.

Сразу же после покупки материала, перед тем как начнется сборка системы, потребуется обработать своими руками все элементы специальными составами.

Двускатная, как и любая другая кровля дома нуждается в следующих видах защиты:

антисептическая, производится в обязательном порядке, позволяет предотвратить процессы гниения и возникновения плесени и грибка (даже если не установка планируется через какое-то время после покупки древесины, обработка выполняется незамедлительно);
антипиренная, выполняется по желанию, но очень важна, повышает способность дерева сопротивляться возгоранию, чем увеличивает безопасность строения.

Монтаж стропильной системы дома

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

крепление мауэрлата к стене;
крепление стропил к мауэрлату;
скрепление стропил между собой.

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

установка мауэрлата;
монтаж стропил под проектным углом;
скрепление ног в верхней части;
раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
монтаж контробрешетки, обрешетки, гидроизоляции;
утепление кровельной системы своими руками;
установка нижней обрешетки, монтаж кровельного покрытия.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен. При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант – пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

Закрепление на скобы . Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

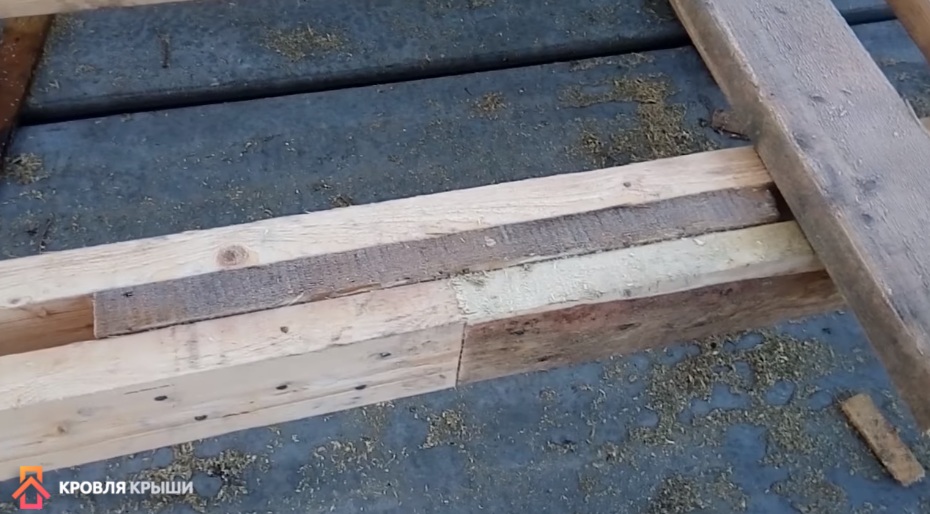

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала – 6 м, а стены могут быть большей длины. Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Важно предусмотреть гидроизоляцию между деревом и каменным материалом. Для этого чаще всего применяют рубероид, линокром или гидроизол.

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

с запилом;
без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Стропила служат основой всей кровельной конструкции, а их монтаж - одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Стропильная система: правила расчета и разработки

Стропильная система - несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% - плоская кровля;
- более 10% - скатная кровля.
Нагрузки на крышу:
- постоянные - общий вес всех элементов «кровельного пирога»;
- временные - давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m , где Sg - вес снега на 1 м2, m -расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток - со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой - снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части - на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет - висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра - пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши - конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями - стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель - балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции - опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции - балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° - возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° - 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем - 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

Из всех типов крыш двускатная пользуется самой большой популярностью среди застройщиков. Это очень удачная конструкция универсального использования. Такие крыши можно ставить как на больших многоэтажных зданиях, в том числе и с мансардами, так и на различных хозяйственных пристройках.

Кроме того, стропильные системы по сложности относятся к средней категории, проще только плоские. За счет существования огромного количества вариантов различных упоров, стяжек, накладок и т. д. для каждого варианта двускатной крыши можно подобрать индивидуальные варианты.

Но всегда следует помнить, что двускатная крыша дома своими руками может быть построена только теми, кто имеет опыт выполнения кровельных работ. Проходить обучение на этом архитектурном элементе категорически не рекомендуется – слишком дорого, в конечном счете, обходятся ошибки. Работы лучше разбить на несколько этапов, каждый из них выполнять в строгой последовательности.

Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.

Наименование этапа	Содержание
	Следует определиться с элементами двускатной кровли, рассчитать параметры стропилин, их расположение, дополнительные элементы и т. д. Во время разработки проекта принимается во внимание климатическая зона проживания, ветровые и снеговые нагрузки и рельеф местности. Исходные данные берутся из таблиц СНиП, адаптируются к существующим условиям. Самостоятельно сделать такие расчеты очень сложно, нужно иметь специальное техническое образование. Да и не надо заниматься расчетами, на это потребуется очень много времени, а результат будет приблизительным. Дело в том, что данные о высоте снежного покрова и силе ветра в СНиП не изменялись около пятидесяти лет. За это время климатические условия претерпели значительные изменения, фактические показатели существенно отличаются от имеющихся в таблицах. Намного проще посмотреть построенные крыши на соседних домах и скопировать параметры несущих элементов. Это быстрее, дешевле и надежнее – прочность таких конструкций подтверждена временем.
	Во всех случаях необходимо покупать материалы с запасом. Величина запаса зависит от опытности строителей, сложности крыши и качества материалов. Не нужно экономить на стропильной системе, для ее изготовления следует использовать пиломатериалы не ниже первого класса. Почему? Застройщик не всегда на глаз может увидеть некоторые пророки досок, а первый класс дает гарантию качества в любом случае.
	Приступать можно лишь после выбора конструкции и полной заготовки всех материалов. Стропильная система – сооружение, которое не имеет второстепенных элементов. Каждый упор, раскос или иной узел выполняет свою функцию, неправильные соединения или нарушения технологии изготовления обязательно станут причиной появления очень неприятных ситуаций во время эксплуатации здания. В настоящее время есть большой выбор крепежных элементов и строительных технологий, позволяющих облегчать физический труд кровельщиков, собирать стропильные системы относительно быстро и надежно. Наиболее опытные строители готовят все элементы на земле по шаблонам, на крыше они лишь собираются в единую конструкцию.
	Используются только в тех случаях, когда чердачные помещения планируется сделать жилыми. От вида утеплителей во многом зависят параметры кровельного пирога, номенклатура и стоимость материалов. Во время выбора утеплителя обязательно учитываются температурные условия в данной местности. Если толщина рассчитана неправильно, то от утепления будет больше вреда, чем пользы. Минеральная вата быстро отсыреет, деревянные элементы стропильной системы будут эксплуатироваться в условиях повышенной влажности. Как следствие – крыша преждевременно потеряет свои первоначальные показатели устойчивости, потребуется текущий или капитальный ремонт. В некоторых ситуациях затраты на капитальный ремонт могут превышать стоимость нового строительства.
	Система водоотвода монтируется на всех жилых домах, она не только направляет дождевые воды в выбранный участок, но и не допускает переувлажнения грунтов под фундаментами. Переувлажнение очень опасно – фундаменты неравномерно проседают, на фасадных стенах появляются трещины. Что касается снегозадержателей, то к этому вопросу следует подходить взвешенно. Дело в том, что на скатах с большим углом наклона снег не накапливается, снегозадержатели на них не нужны. Не требуются эти элементы и на крышах с небольшим наклоном (в пределах 20°), снег с таких крыш не падает, а постепенно тает.

Рассмотрим пошаговую инструкцию строительства двускатной крыши дома своими руками.

Стропильная система

Цены на брус

Начинать работы следует только после того, как решены все организационные вопросы: выбрана конкретная конструкция, подобраны линейные размеры элементов и нагруженных узлов, выбраны способы фиксации. С учетом исходных данных следует закупить материалы.

Важно. Если среди пиломатериалов есть необрезные доски, то их обязательно нужно ошкурить. Делать это надо максимально быстро, при теплой и влажной погоде уже через несколько недель под корой могут появиться вредители.

Стропильная система состоит из нескольких важных элементов.

Изготовление мауэрлата

Мауэрлат – элемент стропильной системы, на который упираются стропильные ноги. Он не только воспринимает усилия от стропильной системы, но и равномерно распределяет их по периметру фасадных стен. Изготавливается из досок 50×200 мм, бруса 50×150 мм или 50×200 мм. Есть варианты изготовления мауэрлата из тонких спаренных досок. Решение принимается мастером на месте в зависимости от количества и размеров имеющихся пиломатериалов, максимальных нагрузок на кровлю и физических параметров стен. К силикатным или бетонным блокам мауэрлат фиксируется шпильками примерно через один метр.

Важно. Во время крепления следует обращать внимание, чтобы шпильки не попадали в кладочный шов.

Между деревянным брусом и стеной обязательно используется гидрозащита. В этих целях лучше всего применять обыкновенный рубероид, но можно изолировать полиэтиленовой пленкой в несколько слоев, гидрозащитными мастиками или современными неткаными рулонными материалами на модифицированном битуме. Специально покупать их для мауэрлата нет смысла, можно пользоваться оставшимися после других работ кусками.

Изготовление стропильных ног

Если дом высокий, то перед началом изготовления стропильной системы рекомендуется собрать леса. Они облегчат строительные работы по стропильной системе и кровле. Профессионалы знают, что время, потраченное на изготовление или монтаж готовых заводских лесов, всегда окупается в дальнейшем. С ними намного проще выполнять все высотные работы. Еще один несомненный плюс лесов – повышается безопасность труда, а это очень важно.

Шаг 1. Соберите временный коньковый прогон. С его помощью намного легче и быстрее будут устанавливаться стропильные ноги. Конек оказывает помощь во время выставления размеров, регулирует пространственное положение элементов. Временный прогон собирается на уголки и саморезы, что облегчит процесс демонтажа после завершения сборки конструкции стропильной системы. Элемент изготавливается из различных отрезков, способ временной фиксации не имеет значения. Обращать внимание следует только на один фактор – положение горизонтального бруса. Оно должно быть таким, чтоб стропильные ноги располагались точно посредине здания, а вершины конькового узла стропильных ног находились на одной линии.

Шаг 2. Сделайте одну пару стропил. Очень внимательно подойдите к решению этой задачи. Проверьте положение ног на всей длине строения, снимайте точные размеры. В дальнейшем эта пара сбудет служить шаблоном для изготовления всех остальных.

Подготовьте на земле рабочее место для изготовления стропильных ног на весь дом. Расстояние стола от земли примерно 1 м, на такой высоте удобно работать. Длина и ширина должна быть такой, чтобы с легкостью помещались заготовки для стропильных ног.

Шаг 3. Изготовьте необходимое количество элементов и подайте их на крышу. Располагайте их сразу примерно на своих местах, так будет легче работать. Во всех случая нужно соблюдать одно универсальное правило: на крыше должен быть порядок, ничто не должно мешать работе или ходьбе. Это и техника безопасности, и качество сборки стропильной системы, и общее время работы.

Шаг 4. Прибейте стропильные ноги. Делается это в два этапа. На первом фиксируются нижние части стропилин к мауэрлатам, прибивать можно обыкновенными гвоздями (просто, дешево и надежно) или металлическими уголками на саморезах. Гвозди выбиваются по одному с каждой стороны стропильной ноги. На крышу воздействуют значительные вертикальные нагрузки, а боковые минимальные. Горизонтальные усилия держит ригель, угловые упоры, метизы. За счет этих элементов обеспечивается достаточная устойчивость, не стоит бояться, что стропильная система ляжет на чердачное перекрытие.

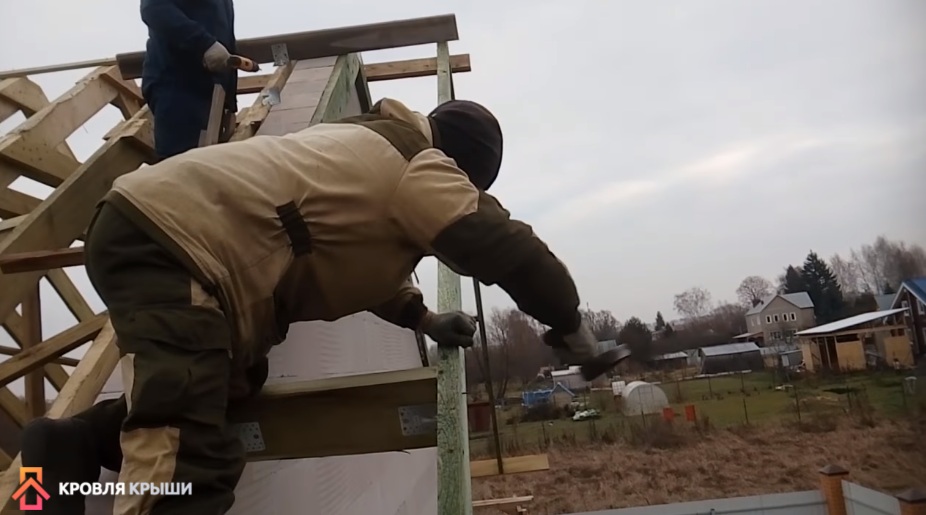

На втором этапе делается запил в верхней части стропильных ног и их соединение деревянными накладками или металлическими пластинами. Для ускорения работ запиливание делается бензиновой пилой, но работать надо умеючи. Запилы придется делать на высоте в неудобном положении, без практического опыта сделать ровные срезы не удастся.

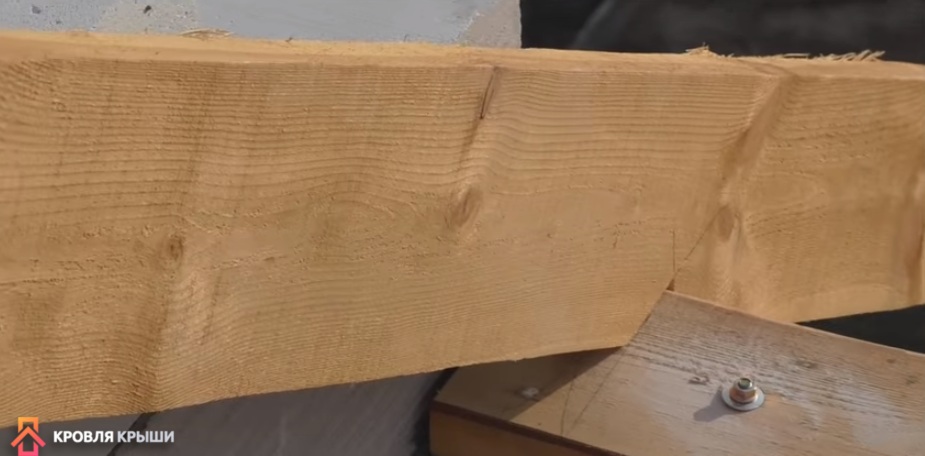

Мастер сначала делает разметку для запиливания стропил, по разметке производит резку бензопилой

Во время сборки вначале вбивается гвоздь в торец соединения, затем прикладывается и фиксируется накладка.

Практический совет. На крайних стропилах смонтируйте затяжку из доски 50×150 мм, обязательно между фронтоном и доской уложите гидрозащиту. Затяжка нужна для увеличения устойчивости системы.

После того как все стропильные ноги установлены, демонтируйте временный прогон.

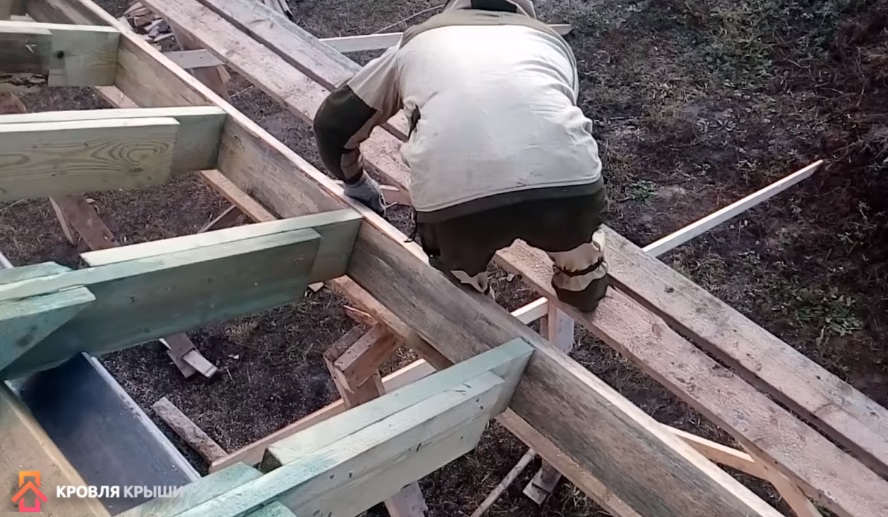

Шаг 5. Установите ригели. Для этого по уровню прибейте элементы на двух крайних ногах, натяните между ними веревку и по ней фиксируйте все оставшиеся. Можно для ригелей использовать тонкие доски толщиной примерно 25–30 мм, но тогда желательно делать по два элемента на каждую стропилину. По одному ригелю с каждой стороны.

Шаг 6. Приступайте к монтажу затяжек и вертикальных упоров (бабок). Процесс намного ускоряется, если внизу и вверху натянуть веревки. По ним можно сразу контролировать правильность положения элементов, нет надобности терять время на проверку каждого из них по отдельности. Затяжки фиксируются к стропильным ногам с двух сторон, между ними ставится вертикальный упор. Верхний конец вставляется между сдвоенными ригелями, элементы прибиваются гвоздями.

Наращивание досок по длине

Есть еще один метод фиксации вертикальных опор. Между затяжками и ригелями вставляется отрезок доски, а к нему крепится опора (бабка). Выбирать можно любой, но первый требует меньше времени на монтаж.

Шаг 7. Сделайте карнизный свес. Если длина стропильных ног недостаточна, то к ним придется фиксировать кобылки. Делаются они по размерам из досок, прибиваются гвоздями. Веревкой с синькой отмерьте линии обрезания и выровняйте кобылки по длине. Все эти работы делаются с лесов – просто, легко и безопасно. К торцам прибейте доску 50×200 мм.

Шаг 8. Если нужно сделать большой фронтонный свес, то придется за фронтоном устанавливать стропильные ноги. Фиксируются они к остальным стропилам при помощи доски и металлических уголков.

Потом закрепите стропильные ноги вплотную к фронтону (не забывайте о гидроизоляции), поставьте между ними вставки нужной длины и прикрепите их к стропилам.

Фото: к дополнительным стропилам прибиты ветровые доски

На этом основные работы по изготовлению стропильной системы закончены, можно приступать к кровельным работам.

Покрытие крыши

Цены на ветрозащитные мембраны

Ветрозащитная мембрана для кровли

Шаг 1. Установите гидроизоляцию. Фиксируется она степлером на стропильных ногах. Можно применить так называемый финский метод – не доводить ее до конца карнизного свеса примерно на 30 см.

В чем особенность финского метода фиксации гидроизоляции? В том, что материал не доходит до конца карниза и не препятствует естественной вентиляции подкровельного пространства. Мембрана не крепится на капельник, а свисает в карниз. Финны подсчитали, что количество конденсата влаги, капающего с гидроизоляции, небольшое. Она без проблем испарится, сосульки с карниза зимой не провисают, доски не намокают.

Почему у них так, а у нас нет? Все просто, финны настолько качественно утепляют крышу и чердачное перекрытие, что потери теплого воздуха почти отсутствуют. Отсюда и очень малое количество конденсата на кровле.

В чем преимущества их метода?

Высокая эффективность естественной вентиляции подкровельного пространства обеспечивает быстрое удаление влаги. За счет этого увеличивается время эксплуатации деревянных элементов стропильной системы.
Понижается стоимость материалов. Кроме того что уменьшается метраж гидроизоляции, можно применять более дешевые виды. Капельники совсем отсутствуют, а это также заметное снижение стоимости.
Экономия времени. Чем меньше элементов нужно монтировать, тем меньше времени теряется на создание крыши. Это экономия не только времени, но и размера заработной платы строителей.

Стоит задуматься о целесообразности и экономической выгоде строгого соблюдения рекомендованных строительных норм и правил.

Шаг 2. Прибейте рейки контробрешетки, высота реек должна быть не менее 50 мм, в противном случае вентиляция недостаточна для удаления влаги и конденсата.

Шаг 3. Закрепите первую и вторую доски обрешетки. Особое внимание уделяйте ее положению и шагу. Дело в том, что ошибка на первой доске станет причиной больших проблем во время установки металлочерепицы – не будет совпадать рельеф покрытия с расположением досок обрешетки, саморезы вкручиваются не на своих местах.

Вторая доска установлена правильно, если от низа первой до верхнего края второй есть точно 35 см. Этот размер не зависит от их ширины и универсальный для всех видов металлической черепицы.

Шаг 4. Монтируйте обрешетку. Для быстроты монтажа подготовьте шаблон для проверки размеров шага обрешетки. Длина приспособления примерно 40 см, а рабочая часть имеет длину 35 см. Шаблоны могут иметь различную конструкцию, главное, чтобы контролировался этот универсальный размер.

Важно. Если крюки водосточной системы имеют большую длину, то первая доска должна иметь ширину не менее 30 см. Нет такой широкой – прибивайте рядом несколько реек.

На коньке следует оставлять зазор между рейками шириной не менее пяти сантиметров, он служит продухом естественной вентиляции.

Шаг 5. Отступите от крайней стропилины 5–10 см, отбейте на рейках обрешетки ровные линии и отрежьте лишние концы пилой.

Практический совет. Опытные кровельщики величину отступа точно рассчитывают с учетом размеров листов кровельных покрытий. Дело в том, что металлическая черепица и профилированные листы имеют стандартные размеры перекрытия в зависимости от параметров волны. Нужно узнать ширину монтируемых листов и с учетом этих данных регулировать размеры ската. А то могут возникать ситуации, когда из-за нескольких сантиметров придется покупать дополнительные листы и обрезать большую их часть в отходы.

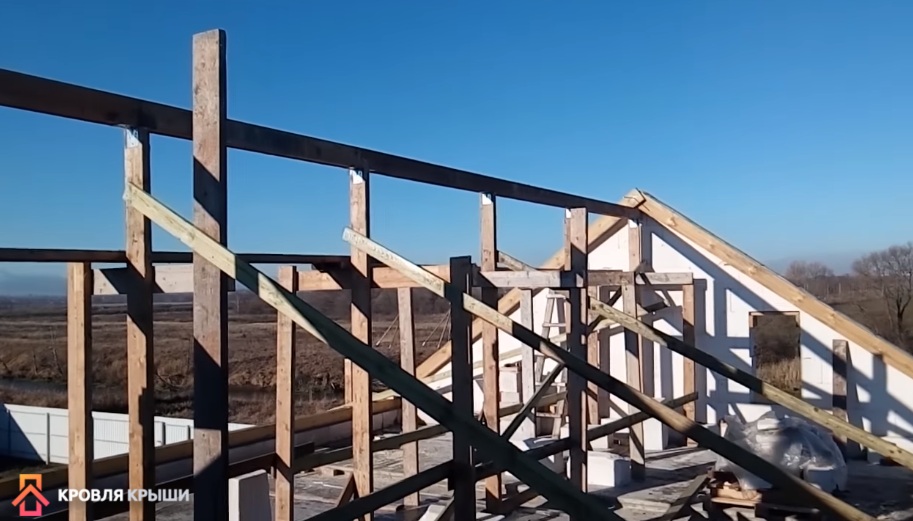

Для повышения устойчивости стропильной системы с внутренней стороны установите ветровые связи. Это обыкновенные рейки или доски, прибитые по диагонали к скату и нескольким стропильным ногам. Связи лучше прибывать сразу после установки стропильных ног на место до начала монтажа гидрозащиты и обрешетки.

Шаг 6. Прибейте торцевые и угловые доски. Чтобы они меньше деформировались, лучше не использовать одну широкую, а две узкие примерно по 20 см и прибывать их в виде ступеньки. Верхняя доска должна выступать над плоскостью обрешетки примерно на 4 см. Этот параметр зависит от высоты волны металлической черепицы или иного кровельного покрытия.

На этом работы по строительству обрешетки завершены, проверьте все размеры и приступайте к монтажу кровли.

Цены на металлочерепицу

Металлочерепица

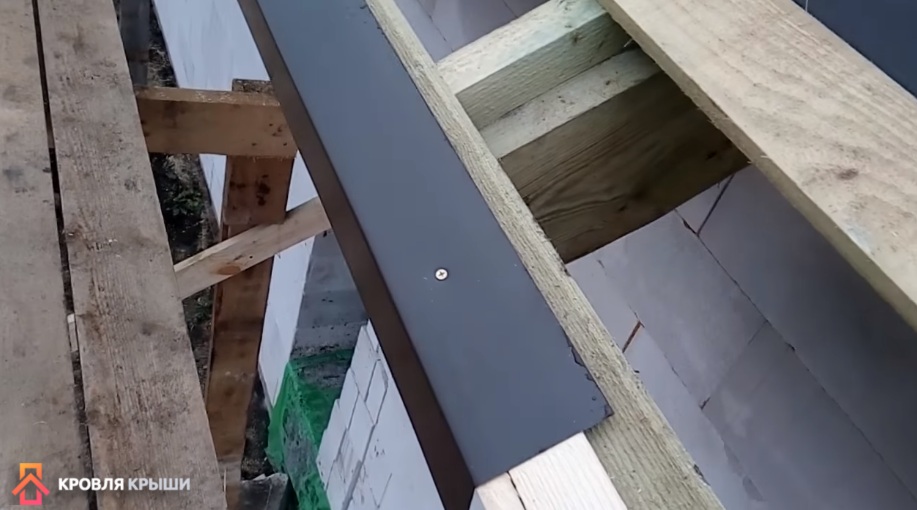

Прибейте ветровые и карнизные планки с нахлестом примерно 10 см. Ветровые планки можно прибивать и после установки первого листа, это не имеет никакого значения.

Монтаж ветровых досок

Шаг 1. Установите нижний лист первого ряда, закрепите его пока только двумя саморезами. Уложите второй лист первого ряда и наживите.

Шаг 2. Положите первый лист второго ряда и выровняйте все по карнизному свесу. Работать лучше с натянутой веревкой. Нижний ряд металлочерепицы по карнизному свесу нужно фиксировать через волну. Далее в шахматном порядке на расстоянии примерно 40–50 см (через волну). Горизонтальный нахлест надо прикручивать в каждой волне.

Саморезы необходимо вкручивать в прогиб волны, где лист прилегает к обрешетке

Шаг 3. Конек лучше начинать монтировать сразу при установке второго ряда, расстояние между листами в этом месте также примерно пять сантиметров. Сам конек можно фиксировать через волну. Если какой-либо саморез держится непрочно, то его выкручивать нельзя. Следует рядом зафиксировать дополнительный, а первый пусть закрывает проделанное в металлочерепице отверстие. Крепится конек длинными саморезами на гребне волны.

Монтаж кровли закончен, устанавливайте водосливную систему.
