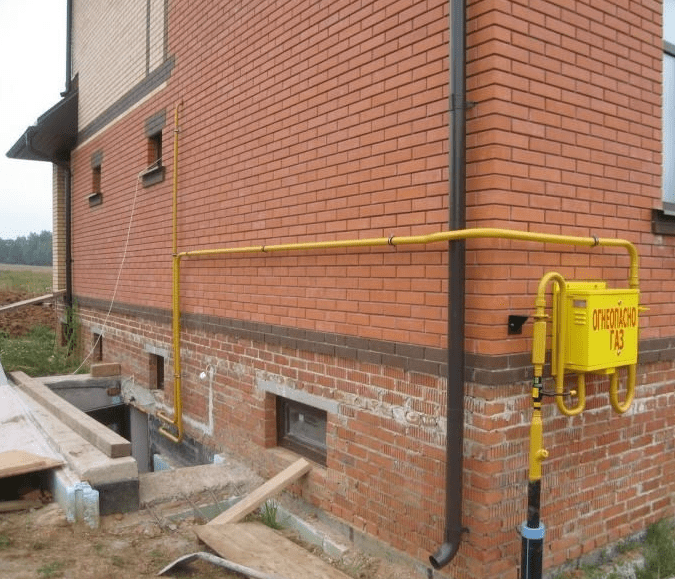

Прокладка газовой трубы по фасаду дома. Подключение газа к частному дому

Пользователи FORUMHOUSE уже ознакомились со статьёй, где рассказывалось об особенностях выбора системы отопления и водоснабжения . Поэтому читатели нашего сайта хорошо знают, что на данный момент природный газ является одним из самых экономически выгодных видов топлива. А котёл, работающий на нем, отличается максимальным уровнем автоматизации, что обеспечивает комфортность проживания в частном .

В этой статье мы рассмотрим порядок подключения газа к частному дому и поговорим о процедуре к газовой магистрали.

Вы узнаете:

Какие изменения, связанные с процедурой подключения, произошли в марте 2014 года.
Окупится ли высокая стоимость подключения газа в процессе эксплуатации;
Как определяется группа потребителей;
Как рассчитать предполагаемый расход газа в доме;
Подключение дома к газу. В чём состоит алгоритм действий по газификации ;
Порядок подключения дома к газу. Какие документы необходимо собрать для подведения голубого топлива.

Подключение к газу – 2017: изменения, связанные с процедурой.

Несмотря на все выгоды, которые сулит подведение газа, главное препятствие на пути к «голубому» топливу – это высокая стоимость подключения газа к дому. В зависимости от региона, она может составлять 500 тыс. рублей и более крупные суммы. А многие начинающие застройщики просто не знают, с чего начинается процесс газификации коттеджа.

Поэтому, чтобы подвести к дому голубое топливо, в первую очередь, необходимо ознакомиться с новыми , по которым осуществляется подключение газа к частному дому. Так, осуществляя подключение газа, мособлгаз руководствуется новым постановлением.

Правила подключения дома к газу

Заместитель начальника управления технологического присоединения и предоставления услуг ГУП МО «Мособлгаз» Виктория Гребенник:

– С 1 марта 2014-го года вступило в силу постановление Правительства Российской Федерации № 1314. Одним из ключевых изменений стало то, что исполнителем всех работ по технологическому присоединению, связанных с газификацией любых объектов, теперь является газораспределительная организация (ГРО).

Раньше застройщику приходилось самостоятельно заниматься всеми мероприятиями, чтобы подключить газ к дому: от получения ТУ до согласования прохождения газопровода по различных собственников и оформления всех правоотношений. По новому постановлению, все вопросы, связанные с присоединением к газовым сетям до границ земельных участков заявителей, решаются ГРО. То есть, если потребитель хочет подключить газ, ему нужно обратиться в горгаз, облгаз (в Московской области – в мособлгаз). Сдать туда все необходимые документы и заключить договор на присоединение к газовым сетям, в котором указаны работы, проводимые ГРО для газификации объекта, сумма за предоставляемые услуги и срок исполнения. Исполнителем по данному договору является ГРО.

Сегодня подвести газ с точки зрения законодательства стало сложнее. Существующий порядок отличается от ранее существовавшего прежде всего тем, что Технические условия, по которым можно осуществлять проектирование и строительство перестали существовать как самостоятельный документ. Они существуют в рамках приложения к договору о подключении. Подключение газа в 2017 году предусматривает, что технические условия, которые возможно получить в 14-дневный срок, носят предварительный характер и говорят только о возможности газификации. Подвести газ можно, но ни строить, ни проектировать в рамках новых требований нельзя.

По новым требованиям, сделать запрос на предварительные ТУ направляется в ГРО в обязательном порядке должны только те потребители, чей МЧРГ (максимальный часовой расход газа) составляет более 300 куб.м/ч.

Сколько стоит подключение газа

Основной вопрос, который волнует заявителей на этапе принятия решения о газификации своего дома – это сколько стоит подключить газ. Технологическое подключение газа имеет ряд условий определения стоимости. Она исходит из тех мероприятий, которые необходимо провести для газификации объекта. Для удобства такие мероприятия условно разделены на 3 категории.

Виктория Гребенник:

– Разделение на категории обусловлено применением трёх подходов к формированию платы за подключение:

К первой категории относятся частные домовладения, газовое оборудование которых рассчитано на потребление газа не более 5 куб.м/ч, и субъекты малого предпринимательства, чей расход топлива на технологическое оборудование подключаемых объектов не превышает 15 куб.м/ч. В эту категорию попадают частные дома площадью до 300 кв. м. и небольшие объекты коммунально-бытовой сферы.

Также есть ограничения по мероприятиям, проведение которых необходимо для газификации: расстояние от источника газоснабжения до газоиспользующего оборудования не более 200 м., давление природного газа в источнике газоснабжения – не более 0.3 МПа. И предполагается строительство только газопроводов-вводов без устройства пунктов редуцирования газа. От всех этих факторов будет зависеть, сколько стоит газификация.

Подключение газа в Московской области

Фиксированная цена подключения газа для первой категории объектов установлена регулирующим органом на территории Московской области в размере 50 тыс. рублей для частных домов, у которых расход газа не превышает 5 куб. метров в час. Подключение газа в области учитывает расход топлива всего оборудования, в том числе то, к которому данная точка подключения газа была подключена ранее. При условии, что расстояние от газоиспользующего оборудования (котла, плиты) до ближайшей сети газораспределения (с проектным рабочим давлением не более 0,3 МПа), измеряемое по прямой линии до точки подключения, составляет не более 200 метров. Мероприятия по техподключению предполагают такую услугу, как строительство только труб газопроводов-вводов без устройства пунктов редуцирования.

Подключение газа - требования

Ко второй категории относятся объекты капитального строительства, для присоединения которых необходимо строительство распределительных газопроводов и/или устройство пунктов редуцирования; объем заявленной мощности превышает нормированный объем первой категории, давление в источнике газоснабжения 0.6 МПа и т.п

К таким объектам относятся большие частные дома и т.д. Подведение газа к дому осуществляется по стандартизированным тарифным ставкам. Тариф подключения газа рассчитывается в соответствии с методикой, утверждённой Федеральной службой по тарифам, и утверждаемой органом исполнительной власти в области государственного регулирования РЭК (Региональной Энергетической Комиссией) в том субъекте, в котором работает данная организация.

К третьей категории относятся объекты капитального строительства, присоединение которых осуществляется по индивидуальному проекту. Окончательное определение стоимости, по которым производится на основании проектно-сметной документации, прошедшей экспертизу, а окончательная цена устанавливается по каждому объекту индивидуально органом исполнительной власти в области государственного регулирования в том субъекте, в котором работает данная организация.

К признакам данной категории относятся любые объекты с МЧРГ более 500 куб.м/ч, а также объекты, для присоединения которых требуется прохождение по землям лесфонда, болотам 3 степени, в скальных грунтах, через водные преграды и любые препятствия, требующие выполнения работ методом ГНБ (горизонтально направленного бурения).

Таким образом, порядок подключения газа в рамках правил имеет несколько уровней государственного контроля для определения стоимости технологического присоединения к газовым сетям.

Начиная с 2015 года действуют новые правила подключение газа, по которым указанный размер платы индексируется на прогнозный среднегодовой уровень инфляции. Заявители, чей МЧРГ объекта капитального строительства превышает 300 куб.м/ч, должны согласовать возможность технологического присоединения с ГРО, технологически связанной с сетью исполнителя.

Как рассчитать максимальный часовой расход

Этот вопрос волнует многих застройщиков. Несмотря на то, что 5 куб.м/ч хватает для обеспечения большинства частных домов, предварительный расчёт максимального часового расхода газа можно провести по следующей формуле.

Пользователь FORUMHOUSE Stessi:

– Максимальный расход определяем по формуле:
B = qх103/Nх1,163х8000
где

В – расход газа оборудованием, м 3 /ч;

q – теплопроизводительность оборудования, кВт;

N - коэффициент полезного действия оборудования; обычно составляет - 90-92%;

8000 - низшая теплотворная способность природного газа, ккал/м 3 .

К полученной цифре необходимо прибавить все остальные приборы, потребляющие голубое топливо в доме.

Усреднённо, мощность четырёхконфорочной плиты с газовой духовкой берётся за 10 кВт. Расчёт выполняется так же, как и расчёт котла, только без учёта КПД. Отсюда: 10 / 1,163 / 8 = 1,1 куб.м/ч.

Пользователь FORUMHOUSE Brother Fox:

– Для дома площадью 100 кв. м необходимая мощность котла составит 10 кВт. Такой котёл в среднем расходует 1.2 куб.м/газа/ч.

Последовательность шагов для подключения

Подключение голубого топлива осуществляется, если технические возможности сети газораспределения (ГРО) позволяют присоединить нового потребителя без ущерба для существующих абонентов. В этом случае общий алгоритм действий по газификации включает в себя следующие шаги:

Получение предварительных технических условий.

В случаях, когда максимальный часовой расход топлива не превышает 300 куб.м/ч, заявители могут обратиться в ГРО для заключения договора о подключении без получения предварительных технических условий.

Подача заявки на подключение и заключение договора с ГРО о технологическом присоединении.

Необходимые документы:

Заявку, содержащую реквизиты заявителя (паспортные данные), контактные данные, наименование и адрес местонахождения присоединяемого объекта, характер потребления газа, сроки проектирования и строительства объекта, МЧРГ, номер и дата предварительных ТУ, в случае если такие выдавались;
Документы, подтверждающие право собственности на земельный участок;
Расчет максимального часового расхода газа (не требуется в случае если МЧРГ менее 5 куб.м/ч);
Ситуационный план с привязкой к территории населённого пункта.

В случае предоставления всех необходимых сведений и документов, ГРО в течение 30 дней готовит и передаёт заявителю договор технологического присоединения, подписанный со своей стороны. После подписания договора заявителем и предоставления его в ГРО, согласно условиям договора о подключении, в установленные сроки осуществляются мероприятия по технологическому присоединению.

Причём мероприятия до границы земельного участка осуществляются ГРО, а мероприятия по проектированию, строительству внутри участка, а также монтажу ВДГО (внутридомового газового оборудования) осуществляются заявителем.

Выполнение мероприятий внутри участка заявителя осуществляется путём заключения договора подряда. Проектные и строительно-монтажные работы по газификации внутри заявителя может осуществлять не только горгаз, облгаз, но и другие строительные компании, имеющие допуск СРО (разрешение на проведение соответствующих работ) на выполнение проектных и строительно-монтажных работ на основании заключённого с заявителем договора.
После выполнения мероприятий внутри участка заявитель направляет в службу клиентского сервиса ГРО заявление о проверке выполнения технических условий.
Для того, чтобы возможность подключения газа была реализована, а услуга оказана вам надлежащим образом, необходимо оформить: Акт приёмки законченного строительства и Акт разграничения имущественной принадлежности и эксплуатационной ответственности.
Заключить с ГРО договор поставки топлива, обслуживанию газопровода и газового оборудования.
Согласовать с ГРО дату первичного пуска .
Оформить Акт о технологическом присоединении.

На FORUMHOUSE вы получите доступ к полному , узнаете о реальной практике проведения и об голубого топлива, которое рекомендуется просить в дом и голубого топлива по новым правилам.

Наличие в доме современной системы газоснабжения существенно упрощает жизнь его владельцам. Газификация частного дома обходится хозяевам в кругленькую сумму, и зачастую именно материальные затраты становятся основным препятствием на пути к наиболее чистому и эффективному варианту теплоснабжения. По сути, грамотное вложение капитала в будущее обеспечение газом позволяет окупить затраты уже через несколько лет, при условии, что процедура газификации выполнена на профессиональном уровне, как с технической, так и с юридической точки зрения.

Способы газоснабжения частного дома

Из всех коммунальных ресурсов газификация дома по праву считается наиболее трудоемкой, дорогостоящей и обставленной бюрократическими рогатками. Тем не менее, вопрос обеспечения газом необходимо решать, несмотря ни на какие трудности. Тем более что в современных условиях газификацию дома можно выполнить в нескольких вариантах:

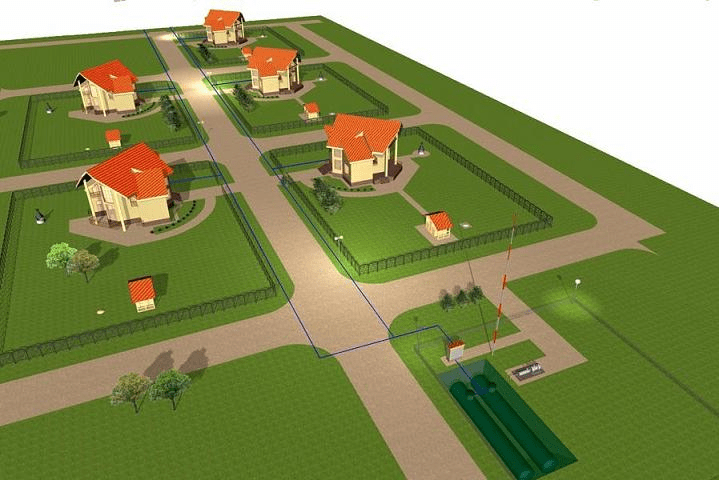

Подведение к дому или загородному коттеджу централизованного газоснабжения;
Постройка автономного газгольдерного или баллонного снабжения газом;
Использование новомодных биогазовых или газогенераторных установок.

Государственная контролирующая машина еще не добралась до установок с биогазом и газогенераторами, поэтому последний способ газификации домашнего хозяйства все еще остается в ранге самостроев. Тем не менее, эффективность подобных установок достаточно высока, и при правильном планировании газификации новинки способны обеспечивать дом газом круглый год.

Единственными препятствиями для использования биогаза являются необходимость отведения площадей на участке под биореактор и наличие объемов свежего навоза и растительности для получения газа в количествах, достаточных для устойчивого газоснабжения. Если в домашнем хозяйстве нет КРС, о биогазе, как варианте газоснабжения, можно забыть.

Газогенераторные установки работают на отходах обработки древесины. Для газоснабжения дома можно приобрести недорогое оборудование, но экономически газификация на опилках или дровах не всегда выгодна, трубный газ централизованных систем газификации получается дешевле.

К строительству автономного газгольдера или организации газогенераторного газоснабжения прибегают только в условиях, когда выполнить газификацию централизованным газом невозможно по объективным причинам.

Что нужно для постройки централизованного газоснабжения в частном доме

Строительство системы газоснабжения всегда начинается с письменного обращения с районное или городское управление газового хозяйства. В первую очередь необходимо выяснить наличие технической возможности подключения дома к ближайшей ветке трубопроводов централизованного газоснабжения и получить информацию «из первых рук» о том, какие нужны документы для газификации частного дома. Чаще всего газотранспортная контора подтверждает возможность и оговаривает условия газоснабжения.

Важно! Любые консультации, ответы на запросы и разъяснения требований по порядку газификации частного дома необходимо получать только в письменном виде.

Это позволит в дальнейшем ссылаться на ответы и решения уполномоченных лиц при разрешении конфликтных ситуаций или в случае отказа в проведении газификации домовладения. По закону к централизованной газовой трубе можно подключить не только жилой дом, а любую загородную постройку, при условии, что строение зарегистрировано в качестве капитального объекта и имеет разрешительные документы на эксплуатацию.

Дальнейший процесс газификации состоит из следующих этапов:

Оформление разрешения на прокладку труб от газовой трубы к объекту газификации;
Получение технических условий в управлении эксплуатации газовых объектов и трубопроводов;
Выполнение обследования, измерение параметров домостроения уполномоченными специалистами;
Составление проекта и сметы газификации;

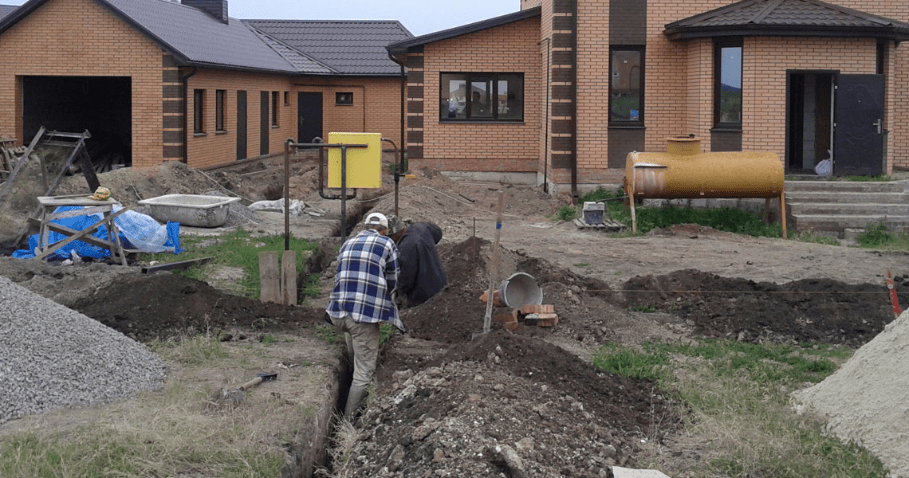

Выполнение работ по прокладке газопровода, разводке труб газоснабжения внутри помещения.

Завершается процесс газификации актированием выполненных работ с составлением протокола о приеме и введении систем газоснабжения в эксплуатацию. Составляется абонентский договор на поставку газа, пломбируется счетчик, и можно начинать пользование газовыми приборами.

Документы для газификации частного дома

Подготовка документации, необходимой для выполнения газификации, начинается с составления ходатайства на получение разрешения на проведение газификации частного домостроения. За небольшие комиссионные за подготовку документов и газификацию могут взяться клерки частной компании, оказывающей услуги по газификации домов населения, в том числе предоставление перечня документов для газификации частного дома.

Менеджеры неплохо знают требования нормативных документов по газификации частного дома, нормы и правила оформления проектов, поэтому пакет разрешений и проект газоснабжения можно будет оформить за несколько дней вместо стандартного месяца.

При всех плюсах подобного решения существует немалый риск, что в ходе проектирования системы газоснабжения будут допущены грубые ошибки, или некоторые детали проекта газификации, например, схемы разводки труб внутри дома, будут выполнены без учета пожеланий хозяев. Исправлять ошибки очень сложно и дорого, а разводку труб сварщики сделают точно по проекту газификации частного дома.

Получаем разрешение на монтаж труб и подключение к газотранспортной системе

Ходатайство оформляется в виде заявления на имя руководителя управления газового хозяйства города. Чаще всего требуется заполнить бланк установленной формы, иногда чиновники требуют завизировать ходатайство в органах исполнительной власти. К составленному заявлению потребуется приложить подтверждающие документы:

Копию паспорта владельца;
Документы на дом, подтверждающие право собственности на недвижимость;
Обобщенные сведения о планируемом потреблении газа.

Зачастую линию газоснабжения приходится тянуть через участки третьих лиц, дороги, общественные территории. В этом случае предстоит кропотливая работа по оформлению письменного согласия всех заинтересованных лиц.

На основании завизированного руководителем заявления можно будет обращаться в отдел эксплуатации газового хозяйства для получения технических условий на газификацию частного дома.

Проект газификации частного дома

Конечной целью всех обращений и ходатайств является проект газификации частного дома с визами контрольного отдела управления ГХ и согласованиями местного управления МЧС, по которому можно будет выполнить практическую часть газоснабжения — сварить трубопровод, собрать его внутреннюю и подводящую часть.

Сам проект представляет собой пояснительную записку в десяток листов, с приложенными схемами прокладки труб, местами выполнения поворотных колен, высотой установки магистрали, расположением запорной арматуры системы газоснабжения, счетчика, фильтра и муфт для подключения потребителей газа.

В этой же записке приводится спецификация с перечнем использованных материалов, их маркировкой, количеством, размерами и особыми условиями. В конце проекта обязательно указываются оговорки и специальные условия выполнения работ по газификации дома, и самое главное — сборочный чертеж укладки и сварки трубопроводов.

Технические условия на газификацию частного дома

Проектирование системы газификации выполняется только в индивидуальном порядке, никаких типовых проектов, привязанных к размерам дома или коттеджа, для построения системы газоснабжения не допускается.

Для получения техусловий потребуется предоставить УХГ дополнительный пакет документов:

Выписку из кадастрового и ситуативного плана;
Технический паспорт на капитальное строение, дом, коттедж, сарай, все постройки, которые существуют на участке, возможно, потребуется дополнительное описание размеров и материала, из которых построены объекты;
Сведения о потреблении газа в системе газоснабжения. Потребуется предоставить оригиналы паспортов на все газовые приборы, сертификаты, и отдельно документы на приборы учета.

Иногда сотрудники УПХГ требуют приобрести и установить систему контроля содержания в воздухе окиси углерода. Обычно это требование касается отопительных котлов и газовых бойлеров, устанавливаемых без дымохода и не оборудованных встроенными вентиляторами-дымососами.

Кроме документации, потребуется предоставить акт обследования домовладения и прилегающих построек с целью подтверждения отсутствия помех и препятствий в обустройстве системы газоснабжения.

Непосредственное проектирование выполняется либо уполномоченным подразделением УГХ, либо коммерческой организацией, обладающей лицензией на проведение работ, связанных с газоснабжением населения. В любом случае, основанием для разработки проекта газоснабжения является договор с четким обозначением сроков, стоимости и объема работ.

Требования к помещению при обустройстве систем газоснабжения

Обследование помещения выполняется с целью фактического подтверждения соответствия котельной нормам и требованиям СП-42-101-2003, а именно:

Высота потолков должна составлять не менее 2 м для газового котла тепловой мощностью до 60 кВт, 2,5 м – более 60кВт;
Производительность естественной вентиляции на выход составляет не менее трехкратного газообмена, на приток — объем воздуха должен быть не меньше производительности вытяжки плюс объем, необходимый для работы котла в максимальном режиме;
Объем помещения котельной для одного котла должен быть не менее 7,5 м 3 , для спаренного варианта котел-бойлер – не менее 13,5 м 3 ;
Помещение под системы газоснабжения и отопления должно быть оборудовано окнами общей площадью из расчета 0,03 м 2 на 1 м 3 пространства.

Наиболее суровый контроль касается работы дымохода и обеспечения сохранности труб и арматуры системы газоснабжения. Приходится спиливать ветки деревьев, менять карнизы и водосточные трубы, переносить заземление сети только для того, чтобы обеспечить безаварийную работу счетчика и вентилей.

Отдельно проверяется соблюдение условий установки всех абонентов системы газоснабжения, от газовой духовки до бойлера. Требования по монтажу оборудования прописаны производителем в паспорте на изделие, поэтому их всегда можно проверить и доработать еще до проведения обследования помещения.

По итогам обследования составляют акт, оригинал которого прилагается к проектной документации на выполнение работ по газификации частного домовладения.

Порядок газификации частного дома, завершающий этап

После оформления и согласования проекта газификации необходимо заключить договор с организацией, имеющей соответствующий допуск и лицензию на проведение монтажных работ. У сварщиков и монтажников должен быть необходимый допуск к проведению сварочных работ на системах газификации объектов жилого фонда.

Компания верстает смету материалов и работ. На этом этапе будет полезным собственноручно проверить соответствие закупаемых труб и материалов требованиям проекта газификации. Иногда смета не сходится, особенно в случаях, когда речь идет об обустройстве подземных коммуникаций.

Будет нелишним разобраться и посмотреть на схему прокладки труб внутри помещения. Иногда исполнитель проекта газификации просто копирует чужие чертежи, даже без привязки к характеристикам заказчика.

Совет! Если будут обнаружены явные ошибки, монтажные работы на системах газоснабжения нужно немедленно останавливать и обращаться к проектировщику за разъяснением и компенсацией убытков.

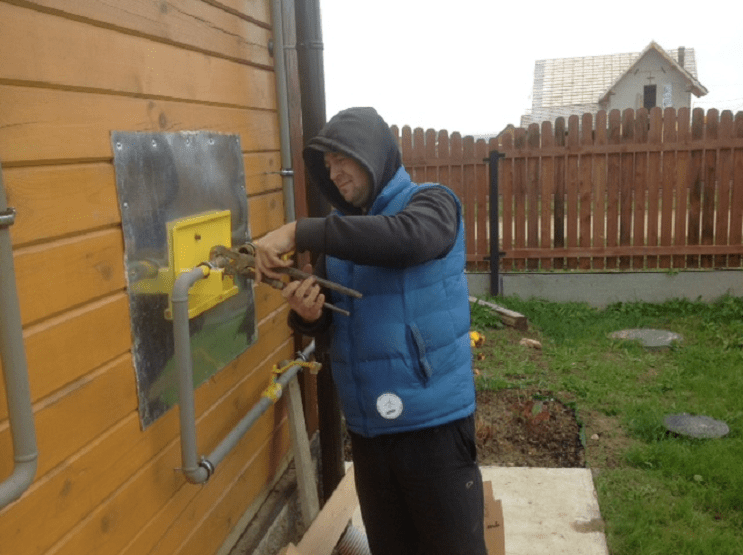

По окончании монтажа подписывается акт выполненных работ, счетчик пломбируется, и вся система газоснабжения дома остается в заблокированном виде, пока комиссия УГХ не примет объект. После составления акта снимаются пломбы со счетчика линии газоснабжения.

Остается пригласить специалистов по эксплуатации и обслуживанию газовых котлов и бойлеров фирмы производителя или ее сервисной службы. Самостоятельно запускать новые котлы нельзя, так как теряется гарантия на изделие, а в случае возникновения пожара виновными в повреждении систем газоснабжения будут признаны хозяева.

Федеральный закон о газификации частного дома, нормы и правила

Базовым федеральным законом о газификации частного дома на сегодня остается закон РФ от 31.03.99 №69-03. По сути, это общий документ, регулирующий правовые основы отношений, возникающие в процессе газификации жилого фонда.

На практике в вопросах проектирования и оформления систем газификации используют следующие Постановления, документы и правила:

«Правила подключения к сетям газораспределения», утвержденные Постановлением №1314 от 30.12.13;
ГОСТ Р № 21-1101-2013 по проектно-сметной документации для газификации домов;
СНиП 42-01-2002, СП №42-101-2003.

Всего вопрос газификации домов регулируется списком из двух десятков нормативов и правил, связанных с проектированием и монтажом основных конструкций систем газоснабжения. Кроме того, в тематике газоснабжения и построения линий газификации используются более десятка ГОСТов на материалы и сварочные работы.

Техника безопасности

Газовое хозяйство было и остается одним из наиболее уязвимых мест системы энергоснабжения. Обычно сотрудники горгаза при выполнении проектных и монтажных работ по газификации зданий предупреждают будущих владельцев о наиболее важных моментах соблюдения техники безопасности.

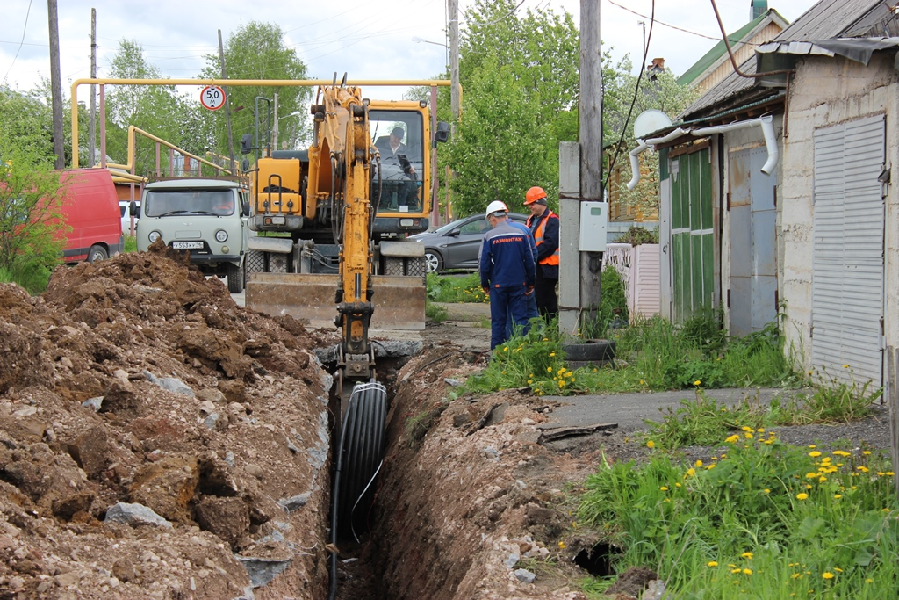

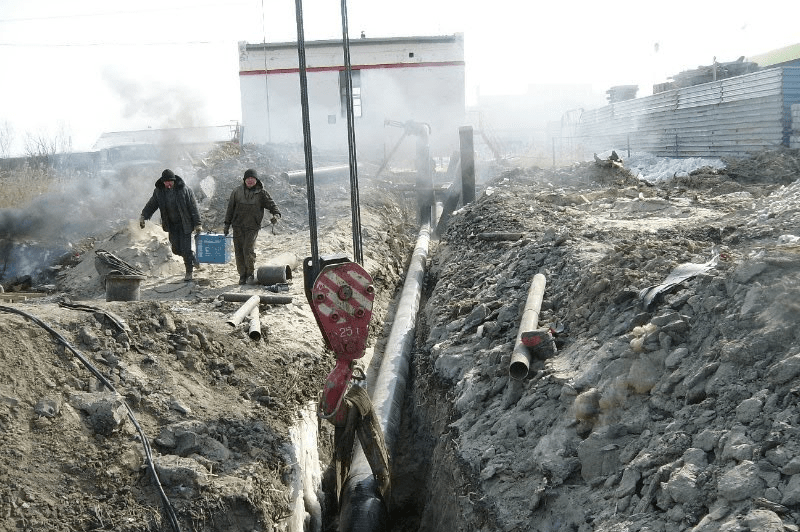

Наибольшую угрозу представляют собой земляные работы в районе прохождения подземных газовых коммуникаций и попытки несанкционированного подключения в сети систем газификации домов. Очень часто для подачи газа применяют пластиковые трубы, которые легко повредить даже лопатой, тем более не стоит прокладывать одновременно в одной траншее системы газоснабжения и водопроводные или электрические линии.

Заключение

Система газоснабжения с подземным расположением магистралей обойдется на 50% дороже воздушных коммуникаций. Стоимость проекта обойдется примерно в 500-1300 долл., цена монтажных работ – от 5000 долл., в зависимости от сложности и длины магистралей. Если трубопровод получается более 100 м, то стоимость системы газоснабжения возрастает в разы, поэтому экономить на качественной проработке проекта газификации дома не имеет смысла.

В газопроводах низкого давления при снабжении бытовых потребителей искусственным газом должно приниматься давление до 0,002 МПа (0,02 кгс/см2), при снабжении природным газом - до 0,003 МПа (0,03 кгс/см2) я сжиженным газом -до 0,004 МПа (0,04 кгс/см2).

В газопроводах, прокладываемых внутри помещений у потребителей, допускаются следующие давления:

1) на промышленных предприятиях, в отдельно расположенных котельных, коммунальных и сельскохозяйственных предприятиях - 0,6 МПа (6 кгс/см2);

2) на сельскохозяйственных и коммунальных предприятиях (бани, фабрики-прачечные, фабрики-химчистки, хлебопекарни и др.), встроенных в здания, - 0,3 МПа (3 кгс/см2);

3) в жилых и общественных зданиях, предприятиях общественного питания (рестораны, столовые, буфеты и др.), а также во встроенных в здания отопительных котельных и предприятиях бытового обслуживания (прачечные, парикмахерские, ателье и др.) - низкое давление (до 0,005 МПа).

Номинальное давление газа перед бытовыми газовыми приборами принимают следующим:

1) природные чисто газовых и газонефтяных месторождений

смеси сжиженных углеводородных газов с воздухом и другие газы с

Низшей теплотой сгорания 33,6-42МДж/м3 (8000-10 000 ккал/м3) -

2 кПа (200 мм вод. ст.), а для населенных пунктов с уже сложив

шимися системами газоснабжения номинальное давление 1,3 кПа

(130 мм вод. ст.);

2) искусственные и смешанные газы с низшей теплотой сгорания 14,7-18,9 МДж/м3 (3500-4500 ккал/м3) -1,3 кПа (130 мм вод. ст.);

3) сжиженные углеводородные газы с низшей теплотой сгорания 92,4-117,6 МДж/м3 (22 000-28 000 ккал/м3) - 3 кПа (300 мм вод. ст.).

Применяемые материалы для газопроводов и газовые приборы.

Внутри помещений прокладывают газопроводы из стальных труб; бесшовных, сварных прямошовных, спирально-шовных, водогазопро-водных и др., сварные швы которых равнопрочны основному металлу трубы. Трубы соединяют, как правило, на сварке. Резьбовые и фланцевые соединения предусматривают только в местах установки запорной арматуры, газовых приборов, контрольно-измерительных приборов и др. Разъемные соединения газопроводов должны быть доступны для осмотра и ремонта. Применяют соединительные части и детали газопроводов из ковкого чугуна или из спокойной стали (литые, кованые, штампованные, гнутые или сварные).

При изготовлении гнутых отводов или гнутых участков газопроводов из водогазопроводных труб радиус гиба следует принимать не менее 2,5 DR для труб диаметром до 40 мм включительно и 3,5 Д, для труб диаметром 40-50 мм включительно. Трубы диаметром бо-лее 50 мм для этих целей не применяются.

Для уплотнения резьбовых соединений служит льняная прядь, обмазываемая суриком или свинцовыми белилами, фторопластовый материал (ФУМ) в виде ленты и шнура, а также другие уплотнители, обеспечивающие герметичность соединений. Прокладки для фланцевых соединений изготовляют из паронита. Для соединения труб на сварке тип и марку электродов, сварочной проволоки и флюсов подбирают в зависимости от марки свариваемой стали. Для ручной электродуговой сварки стальных труб и изделий применяют толстообмазанные электроды Э42, Э46, Э50А, Э42А и Э46А. Для автоматической и полуавтоматической сварки под флюсом используют сварочную проволоку марки Св-08-А, для труб из малоуглеродистых сталей и марки Св-08-ГА - для труб из низколегированных сталей. При сварке труб в среде газообразной двуокиси углерода (углекислого газа) применяют сварочную проволоку марки Св-08Г2С, при газовой сварке - сварочную проволоку марок Св-08А и Св-08ГА.

На газопроводах устанавливают вентили, краны, задвижки, предназначенные для газовой среды. Поворотные краны и затворы должны иметь ограничители поворота на 90°, а задвижки с невыдвижным шпинделем - указатели степени открытия. Краны с £>у до 80 мм должны иметь риску, указывающую направление прохода газа в пробке. Сальники кранов набивают асбестовым шнуром, пропитанным графитом, замешанным на минеральном масле.

Бытовые газовые плиты должны соответствовать требованиям ГОСТ 10798-77 и техническим условиям, утвержденным в установленном порядке. Для учета расхода газа применяют объемные счетчики и расходомеры, сужающие устройства с дифференциальными манометрами. Дифференциальные манометры поставляют в комплекте с сужающими устройствами - диафрагмами или соплами.

Бытовые водонагреватели должны иметь автоматические устройства, обеспечивающие отключение горелок при прекращении подачи газа, погасании пламени и отсутствии необходимого разрежения в дымоходе.

Газовые воздушные калориферы и конвекторы для отопления зданий должны быть укомплектованы автоматическими устройствами регулирования и безопасности, обеспечивающими поддержание заданной температуры воздуха в помещении или подаваемого воздуха, а также отключение подачи газа к горелкам при недопустимом изменении давления газа или уменьшении тяги ниже минимально допустимой, при погасании пламени и остановке вентилятора, подающего воздух.

Монтажные работы. К началу монтажа систем внутреннего газоснабжения должны быть подготовлены:

1) междуэтажные перекрытия, стены и перегородки, на которых будут устанавливать газовое оборудование и приборы и монтировать газопроводы и арматуру;

2) отверстия для прокладки газопроводов в фундаментах, перекрытиях, стенах и перегородках,

3) каналы и борозды для газопроводов;

4) чистые полы или фундаменты под газовое оборудование и приборы;

5) штукатурка стен в помещениях кухонь и ванн, в которых предусмотрена установка газового оборудования;

6) облицовка стен, около которых будут устанавливать газовое оборудование и приборы и монтировать газопроводы;

7) окраска полов в местах установки газового оборудования и приборов;

8) ванны, мойки, раковины, умывальники или другие приборы, к которым подводятся трубопроводы.

При монтаже внутренних газопроводов трубы соединяют сваркой. Резьбовые и фланцевые соединения применяют в местах установки отключающих устройств, компенсаторов, регуляторов давления, контрольно-измерительных приборов и другой арматуры, а также в местах подключения газовых приборов и горелок к газопроводу. В местах соединения с арматурой или фасонными частями газопроводы не должны иметь перекосов.

Сварные и резьбовые соединения газопроводов и арматуру не допускается заделывать в стены или перекрытия. Участки газопроводов, проложенных в футлярах, не должны иметь стыковых соединений. Окрашивать их необходимо во время монтажа. Расстояние от сварного шва до футляра (при проходе газопровода через стену или фундамент) принимается не менее 100 мм.

Участки цеховых газопроводов, прокладываемых в каналах со съемными перекрытиями, должны иметь минимальное число сварных стыков. Резьбовые и фланцевые соединения на этих участках не допускаются.

Расположение опор, расстояния между ними и способы крепления газопровода следует принимать в соответствии с проектом. Газопроводы должны лежать на опорах плотно, без зазора. При разметке расположения опор нужно учитывать необходимость крепления газопровода в местах установки запорной арматуры, поворотов, ответвлений и в местах обхода колонн, пилястр, воздуховодов и т. д.

Краны на вертикальных и горизонтальных газопроводах следует размещать таким образом, чтобы ось пробки крана была параллельна стене; запрещается устанавливать кран упорной гайкой в сторону стены.

Стояки газопроводов устанавливают строго вертикально; отклонение от вертикали допускается не более 2 мм на 1 м длины газопровода.

Для удобства сборки и разборки труб необходимо предусматривать сгоны лосле отключающих кранов, установленных на ответвлениях от стояков или на лодводках к газовым приборам (считая по ходу газа), а также в местах соединений отдельных узлов газопроводов.

При установке задвижки с приводом (механическим, электрическим или гидравлическим) шпиндели необходимо располагать так, как указано в паспортах заводов-изготовителей. Вентили с ручным управлением можно устанавливать в любое положение, кроме вентилей со свободно висящим клапаном, которые должны быть расположены только шпинделем вверх.

Расстояние от стены до прокладываемого газопровода указывается проектом; при отсутствии таких указаний расстояние между газопроводом и стеной должно быть равным не менее радиуса трубы.

Запорную арматуру до установки на объекте необходимо подвергать ревизии: реконсервапди смазки, проверке сальников и прокладок, испытанию на герметичность в соответствии с требованиями государственных стандартов на изделия. При установке на газопроводах арматуры общего назначения (не предназначенной для газа) ее, кроме того, необходимо подвергать испытаниям на прочность и плотность материала.

Газопроводы внутри зданий прокладывают открыто. Вводы га-золроводов в жилые здания располагают в нежилых, доступных для осмотра газопроводов помещениях (лестничные клетки, кухни, коридоры и т. п.).

Ввод газопроводов низкого давления в технические подполья и технические коридоры и прокладка их по этим помещениям в жилых и общественных зданиях допускается только при подводке к этим зданиям наружных газопроводов во внутрикварталытых коллекторах в соответствии с требованиями указаний по проектированию внутриквартальных инженерных коммуникаций в коллекторах и технических коридорах.

Ввод газопроводов в общественные здания, здания предприятий общественного питания и объектов коммунально-бытового назначения устраивают в лестничных клетках или в помещениях, где уста-навлигают газовые приборы.

Вводы в цехи промышленных зданий и коммунальных предприятий устраивают непосредственно в помещениях, где находится оборудование, потребляющее газ, или в смежном с ним помещении, соединенном открытым дверным проемом.

Минимальное расстояние (от поверхности трубы) между газопроводами, электрооборудованием и инженерными коммуникациями внутри помещений принимают следующим:

1) при открытой электропроводке изолированных проводов или электрокабеля при параллельной прокладке - 250, а при пересечении - 100 мм;

2) при скрытой электропроводке или прокладке в трубе (от Края заделанной борозды или трубы)-50, а при пересечении - 10 мм;

3) от токонесущих частей открытых (голых) электропроводов напряжением до 1000 В- 1000 мм;

4) от распределительных и коммутационных электрощитов или шкафов - 300 мм (пересечение не допускается);

5) при прокладке инженерных коммуникаций (водопровод, канализация и другие трубопроводы) при пересечении - 20 мм, а при параллельной прокладке расстояние до них принимают по месту, обеспечивая возможность монтажа, безопасной эксплуатации и ремонта труб.

В жилых и общественных зданиях допускается пересечение осветительных проводов без зазора при условии, что электропровода заключены в эбонитовую или резиновую трубку, выступающую на 10 см с каждой стороны газопровода.

Расстояние от штепсельных розеток, выключателей, электрических звонков и других элементов электрической" сети принимают в соответствии с правилами ПУЭ, утвержденными Минэнерго СССР.

Допускается транзитная прокладка газопроводов низкого и среднего давления через помещение, где газ не потребляется, при условии, что на газопроводе нет арматуры и обеспечивается беспрепятственный круглосуточный доступ в помещение персонала, обслуживающего газопровод. Эти требования не распространяются на газопроводы, прокладываемые в лестничных клетках, тамбурах, коридорах жилых и общественных зданий. При реконструкции жилых зданий допускается транзитная прокладка газопроводов через жилые комнаты, если невозможна другая прокладка. В этом случае газопровод в пределах жилых помещений не должен иметь резьбовых соединений и арматуры.

Газовые проточные водонагреватели на несгораемых стенах помещений устанавливают на расстоянии не менее 20 мм от стены, а на трудносгораемых стенах - на расстоянии не менее 30 мм. В этом случае поверхность стены необходимо изолировать кровельной сталью по листовому асбесту толщиной 3 мм. Изолированная площадь должна выступать за габариты водонагревателя на 100 мм. При облицовке стены глазурованными плитками изоляцию не делают.

Деревянные неоштукатуренные стены в кухнях изолируют штукатуркой, асбофанерой или кровельной сталью по асбесту толщиной 3 мм. Асбест можно заменить войлоком, толщиной не менее 15 мм, пропитанным глиняным раствором. При установке стационарной газовой плиты изоляция стен должна начинаться от пола. Расстояние между задней стенкой корпуса плиты и оштукатуренной стеной принимают не менее 70 мм.

Газовые малометражные котлы и емкостные водонагреватели располагают у несгораемых стен на расстоянии не менее 15Q мм от стены, а при размещении у трудносгораемых стен требуется изоляция стены кровельной сталью по листу асбеста толщиной 3 мм или асбофанерой, выступающей на 100 мм за габариты корпуса. Если котел имеет теплоизоляцию, то изоляции стены не требуется. При Установке таких котлов на деревянном полу его также изолируют кровельной сталью по листу асбеста толщиной 3 мм. Изоляция Должна выступать на 100 мм за габариты корпуса. При установке газовых кипятильников необходимо соблюдать такие же требования.

Продукты сгорания газа от бытовых газовых приборов, печей. и Другого газового оборудования отводят в дымоход от каждого прибора, печи или агрегата обособленно по трубам из кровельной стали диаметром, равным диаметру дымоотводящего патрубка газового прибора с уклоном в сторону прибора. У газовых котлов в верхней части шиберов дымоходов предусматривают отверстие диаметром не менее 50 мм. На газовых котлоагрегатах и на боровах от них устанавливают взрывные клапаны.

Не допускается устройство вводов газопроводов в подвалы, лифтовые помещения, вентиляционные камеры и шахты, складские помещения взрывоопасных производств и другие помещения, в которые не может быть обеспечен доступ обслуживающего персонала в любое время суток.

Газопроводы низкого и среднего давления можно прокладывать по наружным стенам жилых и общественных зданий не ниже IV степени огнестойкости. Нельзя располагать резьбовые и фланцевые соединения на газопроводах под оконными проемами и балконами зданий. Газопроводы низкого давления Dy до 50 мм можно прокладывать по наружным стенам деревянных жилых домов (V степени огнестойкости). Скрытая прокладка газопроводов, за исключением газопроводов сжиженного газа, применяется только в коммунально-бытовых и промышленных предприятиях в бороздах стен, закрываемых съемными щитами с отверстиями для вентиляции.

В промышленных предприятиях, котельных, помещениях предприятий бытового обслуживания и общественного питания, лабораториях газопроводы к потребителям можно прокладывать в бетонном полу с противокоррозионной изоляцией и заделкой труб цементным раствором. В местах входа и выхода газопроводов из пола ставят футляры высотой не менее 3 см. На газопроводах, прокладываемых в бетонном полу, бороздах стен и в каналах со съемными перекрытиями, арматуру устанавливать нельзя.

Газопроводы осушенного газа можно прокладывать без уклона, а газопроводы влажного газа с уклоном от счетчика не менее 0,003, устанавливая конденсатосборники или штуцера для спуска конденсата.

В местах пересечения фундаментов, перекрытий, лестничных площадок, стен и перегородок газопроводы заключают в футляры из стальных труб или других прочных и долговечных материалов. Пространство между стенками футляра и газопровода заделывают просмоленной паклей и битумом. Конец футляра должен выступать над полом или площадкой на 5 мм, а при пересечении стен и перегородок выступов не делают. Запрещается прокладывать газопроводы через шахты лифтов, вентиляционные каналы и дымоходы.

При отсутствии газовых счетчиков и при установке в квартире только газовой плиты подводящий газопровод к плите можно располагать на уровне присоединительного штуцера, а отключающий кран устанавливать на расстоянии не менее 20 см сбоку от плиты. При верхней разводке кран размещают на спуске к плите на высоте не менее 1,5 м от пала.

Способ подвески и крепления дымоотводящих соединительных труб должен исключать возможность их прогиба. Звенья соединительных труб необходимо плотно вдвигать одно в другое по ходу газа не менее чем на 0,5 диаметра трубы. Соединительные трубы нужно плотно присоединять к дымовому каналу. Конец соединительной трубы не должен выступать за внутреннюю стенку канала; для этого у конца трубы на расстоянии, равном толщине стенки канала, должно быть ограничивающее устройство в виде гофра или шайбы, закрепленной на трубе. Соединительные трубы, изготовленные из черной листовой стали, после монтажа покрывают огнестойким лаком.

Горелки инфракрасного излучения и другие радиационные отопительные приборы перед установкой на место (до монтажа) следует проверять наружным осмотром. Указанные горелки и приборы, имеющие повреждения керамических плиток (трещины и выбоины, наплывы и загрязнения выходных отверстий керамических плиток, вмятины корпусов), применять не разрешается.

При установке газовых горелок на тепловых агрегатах необходимо выполнять следующие требования:

1) применять горелки, которые по своим характеристикам (тип, производительность, давление газа перед горелкой, теплота сгорания газа) строго соответствуют предусмотренным проектом;

2) производить осмотр горелок снаружи и внутри, а выходные отверстия для газа и воздуха прочищать от возможных засоров и продувать воздухом;

3) надежно закреплять горелки;

4) при креплении горелок к фронтовым плитам между фронтовой плитой и каркасом или обмуровкой (стенкой агрегата), а также между горелкой и фронтовой плитой устанавливать асбестовую прокладку для устранения подсоса воздуха в топку агрегата;

5) при заделке горелки в обмуровку пространство между горелкой и обмуровкой уплотнять асбестовым шнуром, а со стороны топки промазывать шамотным раствором;

6) на подводящих газопроводах и воздухопроводах к горелкам не должно быть перекосов;

7) соблюдать требования к монтажу газовых горелок, приведенные на чертежах или в заводских монтажно-эксплуатационных инструкциях.

Монтаж приборов контроля и автоматического регулирования необходимо выполнять в строгом соответствии с указаниями проекта и заводских инструкций.

Контрольно-измерительные приборы следует размещать в удобных для обслуживания и наблюдения за их показаниями местах, где они не будут подвергаться сотрясению. Приборы устанавливают строго вертикально или горизонтально и надежно закрепляют. При присоединении контрольно-измерительных и регулировочных приборов к газопроводам нужно выполнять требования СНиП.

Стеклянные термометры устанавливают в металлических гильзах, заполненных маслом, и защищают от повреждений снаружи футляром.

При прокладке прямолинейных участков газопроводов кривизна Допускается в пределах 1 мм на 1 м трубы. Ответвления присоединяют к газопроводу под прямым углом, если в проекте нет других Указаний. Газопроводы, проложенные в борозде пола к агрегатам, установленным в середине помещения промышленных и коммунально-бытовых предприятий, заделывают после испытания и покрытия их антикоррозионной изоляцией, указанной в проекте.

К монтажу всех продувочных или сбросных трубопроводов предъявляются те же требования, что и к монтажу основных газопроводов.

Прокладку импульсных линий КИП производят в соответствии с указаниями проекта, выполняя также требования монтажно-экс-плуатационной инструкции завода-изготовителя прибора. Импульсные линиц присоединяют к оборудованию, арматуре и приборам с помощью накидных гаек. Испытывают их одновременно с основными газопроводами.

Измерительные диафрагмы и дифманометры-расходомеры необходимо устанавливать согласно проекту, руководствуясь дополнительно правилами измерения расхода жидкостей, газов и паров стандартными диафрагмами и соплами.

Ротационные счетчики перед установкой на место нужно очистить (промыть) от консервирующей смазки согласно указаниям заводской инструкции. Ротационные счетчики следует устанавливать горизонтально по уровню. Заливку масла в камеру шестерен и редуктора производят после окончания всех монтажных работ. Пломбируют счетчики в соответствии с указаниями заводской инструкции.

При монтаже баллонных установок и газопроводов к ним необходимо соблюдать следующие требования:

1) шкафы или защитные кожухи для баллонов должны поступать на объект в готовом виде, окрашенными, с нанесенными на них предупредительными надписями;

2) если обвязка баллонной установки (от баллонов до регуляторов давления газа) выполняется на заготовительном предприятии, то ее требуется испытывать на прочность водой давлением 2,5 МПа (25 кгс/см2);

3) газопровод, отходящий от наружной баллонной установки, должен иметь горизонтальный участок длиной не менее 0,5 м для компенсации перемещений установки в случае осадки ее основания. При соединении редуктора с газопроводом резинотканевым рукавом длиной более 0,35 м горизонтальный участок из стальной трубы не требуется.

Резинотканевые рукава, применяемые при монтаже индивидуальных баллонных установок, должны удовлетворять требованиям соответствующих ГОСТов и СНиП. При заготовке рукавов необходимой длины одновременно устанавливают арматуру для обеспечения надежного и герметичного присоединения их к баллонной установке и прибору; испытывают их гидравлическим давлением 0,1 МПа (1 кгс/см2). Рукава, имеющие глубокие царапины или другие дефекты, влияющие на прочность, подлежат замене.

Газопроводы из резинотканевых рукавов , прокладываемые по стенам и другим конструкциям зданий и сооружений, укрепляют с помощью специальных скоб или хомутов, не допускающих смятия рукавов. Расстояния между скобами (хомутами) принимают в пределах 50 см.

Баллоны, наполненные сжиженным газом, устанавливают на место только после окончания монтажа баллонной установки, а приемку ее в эксплуатацию производят представители эксплуатационной организации (треста, конторы и др.).

При монтаже труб, сборке узлов и монтаже оборудования И приборов необходимо осуществлять пооперационный контроль, проверяя соблюдение уклонов газопроводов, расстояний от газопроводов до стен и до других трубопроводов, вертикальность стояков, расстояний между опорами, а также исправность действия арматуры, надежность крепления труб и оборудования, укомплектованность оборудования, качество резьбовых и сварных соединений.

Контроль за качеством работ должен проводиться как в процессе изготовления узлов и блоков, так и в процессе сборки этих узлов и монтажа внутренних газопроводов. При приемке изделий, изготовленных в ЦЗМ. и передаваемых в монтаж, необходимо проверять наличие клейм и маркировки на блоках, узлах, а также наличие технической документации и комплектность всего оборудования и материалов.

Приемка скрытых работ (прокладка газопровода в футляре через стены, перекрытия, в бороздах, очистка внутренней полости труб и др.) осуществляется в процессе производства работ.

Испытания н приемка в эксплуатацию. Смонтированные газопроводы испытывают на прочность и плотность представители строительно-монтажной организации, причем на плотность обязательно в присутствии представителей заказчика и предприятия газового хозяйства с соответствующей записью в строительном паспорте объекта.

При пневматических испытаниях газопроводов давлением до 0,01 МПа (0,1 кгс/см2) для контроля применяют жидкостные V-об-разные манометры, заполненные водой. При испытательном давлении выше 0,01 МПа (0,1 кгс/см2) можно использовать V-образные манометры с ртутным заполнением, образцовые манометры или пружинные контрольные манометры

При испытании на прочность давлением свыше 0,1 МПа (1 кгс/смг) применяют пружинные манометры класса не ниже 1,5 (ГОСТ 86215-77), а при испытании на плотность-образцовые и пружинные контрольные манометры или дифманометры. Испытания на прочность производят при отключенном оборудовании, если оно не рассчитано на испытательное давление. Допускается производить испытание на прочность отдельных участков газопровода.

Плотность газопроводов в местах присоединения к ним газовых горелок проверяют представители наладочной или эксплуатационной организации путем обмыливания этих мест при розжиге оборудования под рабочим давлением газа.

При пневматических испытаниях газопроводов на прочность осмотр и проверку соединений с применением мыльной эмульсии проводят для испытания на плотность.

В жилых и общественных зданиях и коммунально-бытовых объектах газопроводы низкого давления (при снабжении природным и сжиженным газом) испытывают воздухом:

а) на прочность - давлением 0,1 МПа (1 кгс/см2) для выявления дефектных мест на участке от отключающего устройства на вводе в здание или лестничную клетку до кранов к приборам; испытание производят до установки на газопроводе счетчика (если он Не рассчитан на испытательное давление), причем газопровод в ме-Сте, отведенном для счетчика, соединяют перемычкой;

б) на плотность - давлением 4 кПа (400 мм вод. ст.) с подключенными газовыми приборами и установленным счетчиком.

При отсутствии счетчиков, а также при снабжении сжиженным газом испытание производят давлением 5 кПа (500 мм вод. ст.) с подключенными приборами. Газопровод считается выдержавшим испытание на плотность, если падение давления в нем в течение 5 мин не превышает 200 Па (20 мм вод. ст.).

Испытание внутренних газопроводов на плотность производят после выравнивания температур воздуха внутри газопровода и окружающей среды.

Внутренние газопроводы низкого давления от индивидуальных и групповых баллонных установок сжиженных углеводородных газов в жилых и общественных зданиях испытывают на прочность и плотность по нормам испытания газопроводов природного газа.

Внутренние газопроводы низкого давления в отопительных и производственных котельных и помещениях промышленных и коммунальных предприятий на участке от отключающего устройства на вводе газопровода в здание (или от узла редуцирования, расположенного в здании) до отключающего устройства у газовых горелок испытывают на прочность воздухом давлением 0,1 МПа (1 кгс/см2) для выявления дефектных мест и на плотность давлением 10 кПа (1000 мм вод. ст.). Продолжительность испытания на плотность должна быть не менее 1 ч; падение давления за это время допускается не более 600 Па (60 мм вод. ст.).

Газопроводы среднего давления до 0,1 МПа (1 кгс/см2) испытывают воздухом на прочность давлением 0,2 МПа (2 кгс/см2) и на плотность давлением 0,1 МПа (1 кгс/см2). Падение давления в течение 1 ч при испытании на плотность не должно превышать 1,5%.

Наполнение газопроводов водой или водяными растворами не допускается.

Трубы, фитинги и арматуру с обнаруженными на них во время испытания дефектами заменяют. Заделка или замазка трещин, раковин и свищей категорически запрещается.

Акт испытания системы на плотность подписывают представители монтажной и эксплуатационной организаций.

Смонтированную и испытанную на прочность и плотность систему монтажная организация предъявляет приемочной комиссии в составе представителей заказчика, монтажной организации, эксплуатационной организации и Госгортехнадзора (для объектов, на которые распространяются правила техники безопасности Госгортехнадзора).

При приемке внутреннего газооборудования проверяют соответствие проекту и требованиям СНиП:

а) выполненных работ и примененных материалов и оборудования;

б) уклонов газопроводов,

в) работ по монтажу газопроводов, оборудования и арматуры.

а также прочность их креплений;

г) комплектность газовых приборов и оборудования;

д) вспомогательных устройств (исправность и действие) в со

ответствии с проектом (дымоотводящих и вентиляционных уст

ройств, примененного электросилового и осветительного оборудования).

Пуск газа в газовую сеть осуществляет эксплуатационная организация (Горгаз и др.) в присутствии представителя монтажной организации.

Приемка системы газоснабжения в эксплуатацию оформляется актом.

· Как выбрать газовую плиту. Что нужно знать
·

Мы, пользуясь природным газом в наших жилищах, совершенно не задумываемся о том, как «голубое топливо» попадает к потребителю. А ведь, чтобы газ доставить к нам, например, в газовую плиту, он проходит по очень сложной системе газопроводов. Правда, прокладкой газопровода мы начинаем интересоваться при желании подвести газ к своему особняку. Но как это лучше сделать? Чтобы ответить на это вопрос, необходимо иметь некоторое представление о том:

в чем заключается прокладка газовых коммуникаций;
какие методы прокладки газопровода существуют;
как классифицируются газопроводы и так далее.

Вот об этом давайте и поговорим.

Прокладка газовых коммуникаций

Этот непростой, трудоемкий процесс осуществляется поэтапно:

Разработка проекта газопровода, который включает и определение необходимого оборудования для его прокладки. Проект проведения газопроводов должен обязательно учитывать: расположение грунтовых вод на участке земли, по которой будет проходить газопровод; особенности грунтов, ландшафта и климатических условий местности.
Непосредственная установка трубопровода и оборудования.
Пуско-наладочные работы.
Проведение испытаний газопровода.
Техническое сопровождение в период эксплуатации газового оборудования.

Все работы по изготовлению газопровода должны выполняться специалистами газового хозяйства в строгом соответствии с требованиями проектной документации нормативных актов.

Классификация газопроводов

Газопроводы классифицируются по давлению и по их расположению. Например, по давлению газопровод может быть:

низкого давления (максимально допустимое давление газа в нем до 5 кПа);
среднего давления (максимально допустимое давление газа в нем до 0,3 МПа);
высокого давления (максимально допустимое давление газа в нем до 1,2 МПа).

Газопроводы высокого давления используются для подвода газа к крупным промышленным предприятиям и газораспределительным станциям (). Нас же, главным образом, интересует газопровод низкого давления, поскольку именно с его помощью топливо подается непосредственно к газовым приборам, установленным в наших жилищах.

По местоположению газопровод может быть:

подземным;
наземным (надземным);
наружным;
внутренним.

Рассмотрим их более подробно.

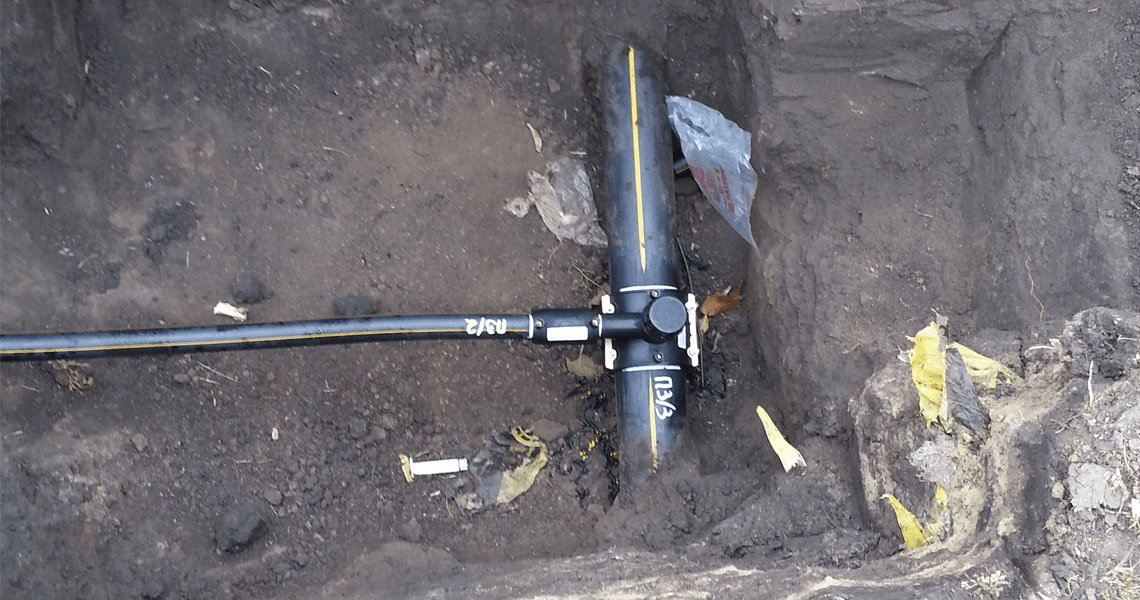

Подземный газопровод

Обычно при выполнении подземной прокладки трубы укладываются в специально вырытые траншеи. При этом глубина прокладки газопровода должна точно совпадать с проектной, поскольку от этого зависит его безопасная эксплуатация. Однако в последнее время все больше при подземном устройстве газовых коммуникаций применяют бестраншейный способ укладки труб.

В данном случае используется установка горизонтального бурения, которая позволяет снизить затраты на газификацию в 2,5-3 раза. Кроме того, у этого метода прокладки есть еще целый ряд преимуществ:

горизонтально-направленное бурение позволяет выполнить работы по проведению газопровода в короткие сроки;
данная технология сохраняет дорожные перекрытия и уже существующие коммуникации, проходящие по месту прокладки газопровода, поскольку скважина может легко огибать различные естественные и искусственные препятствия;
такой способ – максимально щадит окружающую среду.

После выполнения пилотной скважины ее диаметр увеличивается до нужных размеров, а затем стенки укрепляются специальным раствором. Как только раствор застынет, через скважину протягивают .

При применении данного способа может быть выполнена и прокладка газопровода в футляре. Такая необходимость может возникнуть, когда газовые коммуникации необходимо защитить от воздействия блуждающих токов и механических повреждений, которые могут возникнуть при значительных нагрузках (например, когда газопровод проходит под дорожным полотном или при пересечении с водопроводом или трубами теплосети).

Небольшой футляр изготавливается также при выходе трубы из земли и при ее вводе в здание. Сам футляр должен быть выполнен из стальной трубы, поскольку этот материал обеспечивает максимальную защиту газовым трубам. Конечно, укладка труб в футляр делает газопровод более дорогим, зато более надежным и безопасным!

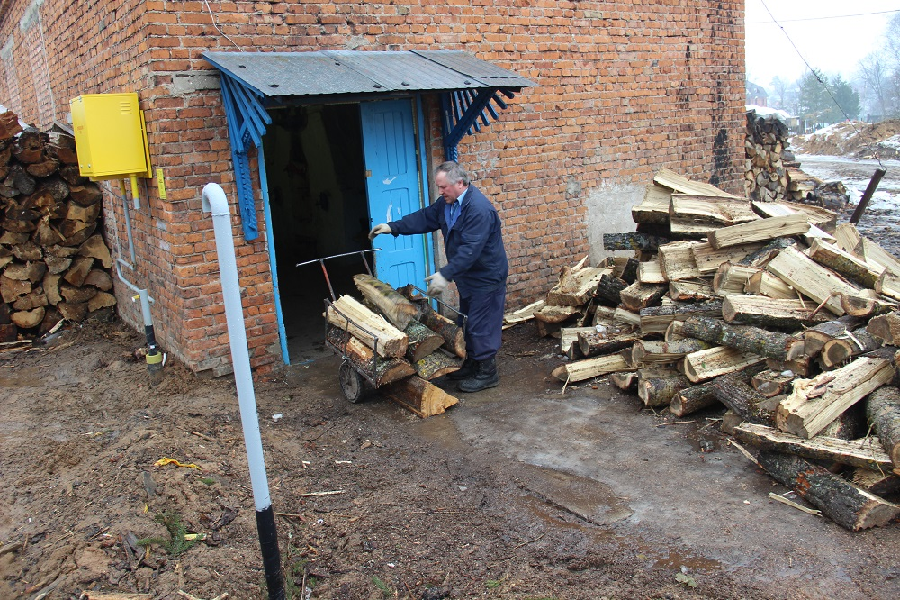

Наземный (надземный) газопровод

Стоимость проведения наземного газопровода гораздо ниже, чем прокладка подземного газопровода (экономия может достигать 60%). Однако трубы, уложенные на специальных опорах, в этом случае должны быть максимально защищены от деформации и повреждения в результате коррозии, температурных перепадов, а также механической нагрузки различного характера.

Кроме того, наземные газопроводы требуют постоянного охранного мониторинга, который исключит возможность самовольного подключения к магистрали. Поэтому надежность такого газопровода ниже, чем у варианта с подземной прокладкой труб. Если же он проходит по вашему участку, который надежно охраняется, то данный вариант вполне может стать самым оптимальным из всех.

Наружный газопровод

Такое устройство газовых коммуникаций очень часто применяется при проведении по двору частного дома, а также при прохождении по фасадам зданий до ввода в сооружение. При этом газовая магистраль должна располагаться так, чтобы доступ посторонних лиц к ней был максимально ограничен, например, трубы должны проходить на достаточно большой высоте.

Крепление труб к фасаду здания должно выполняться надежно с помощью специальных приспособлений.

Внутренний газопровод

Все газовые коммуникации, которые выполнены внутри сооружений, составляют внутренний газопровод. Разводка труб не должна закрываться никакими декоративными накладками или прятаться в стены, а должна быть открытой и иметь свободный доступ к себе.

Строительство любого газопровода – объекта повышенной опасности должно выполняться только высококвалифицированными специалистами и в соответствии с требованиями нормативных документов!

В каких же случаях производится строительство наземного или подземного газопровода?

Подземный или наземный: что лучше?

Однозначного ответа на этот вопрос вам не даст никто. Выбор того или иного способа укладки газовых труб зависит от характеристики участка, по территории которого они будут проходить:

Допустим, что почвы на участке обладают повышенными коррозийными свойствами. В этом случае необходимо отдать предпочтение наземной прокладке труб, поскольку никакая глубина укладки газопровода не сможет гарантировать его целостность в процессе эксплуатации.
Если же вблизи территории участка, где предполагается строительство газопровода, расположена высоковольтная линия электропередачи, то предпочтение отдается подземной укладке труб.
Если подводка труб к вашему участку не может быть выполнена без прохождения по территории участка ваших соседей, то выбирайте наземную прокладку коммуникаций. Это не только сохранит соседский участок в целостности (не будет нарушен, например, дорогой газон), но и значительно ускорит процесс получения согласия его хозяев на строительство газопровода на их территории.
При прохождении трассы газопровода через участок дорожного полотна необходимо выбирать комбинированную прокладку труб: если это возможно, то до дороги и под ней прокладывается подземный газопровод, а по территории участка к дому – наземный.

В зависимости от способа прокладки труб могут применяться либо стальные трубы (для всех типов газопроводов), либо полиэтиленовые (только для подземных вариантов укладки). Применение полиэтиленовых труб, кроме снижения стоимости строительства газопровода подземного типа, обладает целым рядом преимуществ.

Преимущества газовых коммуникаций из полиэтилена

Полимерные трубы имеют неоспоримое преимущество перед аналогичными изделиями из стали, поскольку:

Они абсолютно не подвержены коррозии под воздействием агрессивной окружающей среды. Это обеспечивает более низкую смету расходов, необходимых на строительство, обслуживание и ремонт газопровода.
Полимер очень легко поддается обработке (резке и свариванию) при необходимости подгонки трубы.
Технология изготовления полиэтиленовых труб позволяет сделать их внутренние стенки абсолютно гладкими, что значительно увеличивает пропускную способность газопровода.
В процессе эксплуатации таких труб не происходит снижения их пропускной способности из-за засорения стенок различными веществами, поскольку они очень гладкие и эластичные.
Полимер, из которого изготавливаются трубы, не способен вступать в химическую реакцию с какими-либо другими химическими веществами. Поэтому газопровод не требует создания дополнительной защиты.
Полиэтилен не является проводником электрического тока. Именно поэтому трубы, изготовленные из него, не боятся возникновения в них блуждающих токов, которые могли бы привести к аварии в результате взрыва газа. То есть при использовании полиэтиленовых труб для прокладки подземных газовых коммуникаций не нужно помещать их в дорогостоящий стальной футляр, что потребовало бы увеличения стоимости строительства.
Полиэтиленовые трубы обладают прекрасной гибкостью, что очень хорошо при прокладывании газопроводов методом горизонтально-направленного бурения, когда скважина имеет достаточно крутые повороты для обхождения различных препятствий. Например, максимальный радиус изгиба такой трубы может достигать величины, равной 10 величинам ее наружного диаметра. Это позволяет значительно снизить расходы на приобретение соединительных элементов.
Полимер имеет вес, который значительно ниже (в 7 раз!) Веса аналогичной трубы, изготовленной из стали. Данное свойство значительно облегчает укладку газопровода, чем значительно удешевляет его строительство.
Трубы из полиэтилена имеют отличную устойчивость к перепадам температур, что увеличивает надежность газовых коммуникаций.
Производители гарантируют, что газопровод из полиэтиленовых труб прослужит 50 и более лет без снижения своих первоначальных эксплуатационных характеристик (это почти в три раза дольше, чем гарантийный срок эксплуатации стальных газовых труб).

Однако, несмотря на все достоинства полимерных труб, существует ряд ограничений, которые не допускают строительства газопроводов с их применением.

В каких случаях не допускается применение полиэтиленовых труб?

Существует ряд условий, которые ограничивают применение полимерных труб при строительстве подземных газопроводов. Запрещается использование полиэтиленовых труб:

Если в условиях данной местности возможно промерзание грунта, в результате которого температура стенки трубы может опуститься ниже -15°С (такое возможно при температуре окружающего воздуха ниже -45°С).
Если предусматривается протекание по ним сжиженного углеводородного газа.
В той местности, где наблюдаются землетрясения, магнитуда которых превышает 7 балов, если невозможно обеспечить ультразвуковой контроль целостности сварных швов.
При обустройстве газопроводов наземного (надземного), наружного и внутреннего типов, а также при прокладке труб внутри тоннелей, каналов и коллекторов.
При прохождении газопровода над различными преградами, как естественного, так и искусственного происхождения (например, над автомобильными или железными дорогами).

Теперь, имея некоторые знания по выбору типа газопровода и правилам его прокладки, можно начинать прохождение всех этапов по строительству газовых коммуникаций на вашем участке.

Этапы строительства газопровода для частного дома

Чтобы все было выполнено правильно и по закону, необходимо:

Разработать техническую документацию строительства газопровода. Сюда входит не только получение технических условий в газовом хозяйстве той местности, в которой вы проживаете, но и разработка проектной документации в том бюро, которое имеет лицензию газовой службы на проведение таких работ. Помимо этого, все газовое оборудование, которое будет установлено при газификации вашего дома (в том числе и все газопроводы) должно получить паспорт технадзора, подтверждающий соответствие их нормам, действующим в стране, и разрешение на его использование в месте установки (акт обследования). С газовой же службой вы в обязательном порядке должны заключить договор на обслуживание установленного газового оборудования на весь срок его эксплуатации. Все это занимает довольно длительный срок, да и стоит не дешево. Например, только получение технических условий может занять до одного месяца, а разработка проектной документации, хотя и займет около 2-х недель, зато обойдется вам в зависимости от сложности проекта от 280 до 1500 условных единиц.
Заключение договора с монтажной организацией. Этот вид деятельности подлежит обязательному лицензированию. Поэтому не поленитесь убедиться, что таковой разрешительный документ у данной монтажной организации имеется. Случается, что одна и та же организация выполняет, как проектные, так и монтажные работы. В этом случае стоимость работ по строительству газопровода на вашем участке может снизиться на 30%. После окончания монтажных работ данная организация должна представить вам всю исполнительно-техническую документацию. Ее же специалисты должны выполнить и пуско-наладочные работы, в результате которых: производится испытание и отладка всего газового оборудования, с целью установления оптимального режима использования газа; должна быть установлена причина, по которой невозможно выполнение отладки газового оборудования (если таковое произошло). В этом случае должен быть составлен акт о приостановке выполнения пуско-наладочных работ до устранения выявленных неполадок; будет сдана работа вам, как заказчику, с оформлением акта выполненных работ. Эта же монтажная организация должна провести с вами инструктаж по правильному пользованию газовым оборудованием, установленным ею.
Следующий этап – приемка объекта специальной комиссией. Занимает это обычно от 2-х недель до 1-го месяца и обойдется вам, как заказчику около 43 условных единиц. Если все нормально, то в течение трех ближайших недель вы сможете заключить с газовым хозяйством договор на обслуживание газопроводов, проложенных на участке и поставку газа.

Таким образом, проведение газопровода на вашем участке может занять не один месяц. Кроме того, от вас, кроме терпения, понадобятся еще и значительные расходы. Так что, задумав газифицировать собственный дом, будьте к этому готовы!

Обустройство газопровода для обеспечения частного жилища или участка относят к сложным техническим задачам по причине взрывоопасности бытового газа. Проводя газификацию помещения, следует с большой тщательностью относится к каждому этапу этой работы, так как любая ошибка чревата очень серьезными последствиями.

Чаще всего газопроводы для честных домов и квартир обустраиваются из металлических изделий. Стальные трубы для газоснабжения характеризуются способностью отлично переносить внутреннее давление. Такой трубопровод полностью герметичен, что сводит риск утечки газа к нулю. Подбор труб осуществляется с учетом рабочего давления в газовой магистрали.

Условия в газопроводах могут быть следующими:

С низким давлением – до 0,05 кгс/см2.
Со средним давлением - от 0,05 до 3,0 кгс/см2.
С высоким давлением - от 3 до 6 кгс/см2.

Какие трубы используются для газопровода? Использование тонкостенных металлических труб разрешается только на газопроводах низкого давления. Этот материал обладает исключительно легким весом, что дает возможность обустраивать из него системы со сложной конфигурацией. Также тонкостенные металлические трубы отличают хорошей гибкостью: при необходимости придать такому изделию небольшой угол можно обойтись без трубогиба, сделав все руками.

Если нужно, такая труба для газопровода легко паяется. Кроме того, для стальных резьбовых труб можно применить специальные соединительные фитинги. Для соединения раструбных тонкостенных элементов используется только уплотняющее конопляное волокно.

Особенности использования разных видов газопроводных труб

Газопроводы высокого давления обустраиваются исключительно при помощи массивных труб. Если к магистрали предъявляются повышенные требования по прочности, потребуется использование стальных труб без швов. Следует приготовиться к тому, что сварка таких элементов является намного более сложной процедурой, чем пайка тонкостенных труб. С точки зрения оптимальности эксплуатационных качеств особенно выделяются медные трубы: они по многим параметрам предпочтительнее толстостенных стальных изделий. По надежности обе эти разновидности практически одинаковы, однако медь весит намного меньше. От массового использования в быту медных трубок удерживает их высокая стоимость.

Используя тонкостенные трубы, следует учесть их высокую теплопроводность, из-за чего на их поверхности нередко возникает конденсат. Для защиты от коррозии готовую газопроводную систему рекомендуется покрыть несколькими слоями масляной краски. Подземные газопроводы организовываются при помощи пластиковых труб, для которых характерна гибкость, эластичность и дешевизна. Чаще всего это изделия из полипропилена или полиэтилена, которые отлично переносят подземные условия при газификации частных владений. Если требуется оснастить дачу газопроводом низкого давления, используются полиэтиленовые трубы черного цвета, имеющие соответствующую желтую маркировку. Полиэтиленовые трубы под высокое давления в качестве газопровода использовать не практикуется.

Разводка газа внутри помещения проводится шлангами из вулканизированной резины, которые имеют текстильное армирование. Для высокого давления они не годятся: с их помощью обычно подключают газовые плиты к баллонам или газовым колонкам.

Применение гибких шлангов имеет следующие ограничения:

Если температура воздуха в данной местности превышает +45 градусов.
Если на территории возможна сейсмическая активность более 6 баллов.
При высоком давлении внутри газопроводной системы.
Если требуется оснастить газопроводом любое помещение, туннель или коллектор.

Все перечисленные ситуации являются запретными для использования трубы ПНД в качестве газопроводной. Безопаснее будет остановиться на стальной газопроводной трубе тонкостенного или бесшовного типа.

Нормативные положения для газопроводов в квартирах

Для достижения безопасности и комфорта при пользовании газопроводом при его монтаже и эксплуатации должны соблюдаться следующие нормы:

Жилые помещения не могут быть местом прокладки газовых труб. То же самое касается воздуховодов и вентиляционных шахт.
Монтировать тонкостенную металлическую трубу следует так, чтобы она не перекрывала оконный или дверной проем.
Прокладка газовых труб в труднодоступных местах запрещается. В первую очередь имеются в виду различные декоративные стеновые обшивки, разве что их можно быстро демонтировать. Любой участок газопровода должен быть обеспечен быстрым доступом на случай аварийных ситуаций.
Дистанция между газовой трубой и напольной поверхностью - не менее 200 см.
Если используются гибкие участки газопровода из тонкостенной трубы, то их длина не может быль больше 300 см. Соединение отдельных фрагментов системы должно быть выполнено качественно.
Устанавливать газовые коммуникации можно лишь в тех помещениях, где потолок не ниже 220 см. Должна быть обеспечена хорошая вентиляция.
При прокладке газовых труб в кухонном помещении ее вентиляционная система не может быть смежной с остальными жилыми комнатами.
При отделке потолка и стен возле газовой коммуникации требуется использовать негорючую штукатурку. Если штукатурка в помещении не применяется, то для изоляции стен можно использовать металлические листы толщиной не менее 3-х мм.

Вентиляция и безопасность

При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: " "). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.

Особенности обустройства газопровода на кухне из тонкостенных металлических труб:

Работа начинается с перекрывания газового крана подачи.
Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.

Нормы газификации частного дома

Перед началом работы следует уведомить местную газовую службу о происходящем. В обязанность данной организации входит предоставление технических условий для определения порядка проведения газификации. Когда техническое согласование будет закончено, проводится разработка индивидуального проекта для предстоящих работ. Разрешение на прокладку газовой коммуникации следует получить также у представителей автомобильной инспекции.

Если некоторые дома в этом районе уже газифицированы, то понадобиться лишь подключится газовой трубой к основной магистрали. В таком случае газовая служба обязана уведомить о параметрах рабочего давления в основном трубопроводе. Это даст возможность правильно подобрать трубы для обустройства своего участка. Система газоснабжения бывает автономной или центральной: это зависит от того, из какого именно источника будет снабжаться данный участок. Частные дома могут оснащаться надземными и подземными газопроводами. Смонтировать и установить газовые трубы на участке не очень сложно – обычно это делается гораздо быстрее, чем получение соответствующих разрешений.

При прокладке газопровода следует соблюдать следующую последовательность:

Уложить трубопровод от распределителя к жилищу. При необходимости проводят врезку в основной газопровод (подробнее: " ").
Для ввода трубы внутрь дома применяется шкаф с понижающим давление редуктором.
Далее необходимо организовать разводку труб по помещениям (кухня, котельная). Для этого применяется труба для газопровода низкого давления.
Осуществить пуско-наладочные процедуры, сдачу-приемку оборудования, проверить газовую плиту и колонку на работоспособность. Чаще всего при этом необходимо присутствие инспектора газовой службы.

Структура газопровода в частном доме состоит из тех же пунктов, что и аналогичная система в квартире.

Последовательность и правила монтажа

Выполнять монтажные работы следует по следующим правилам:

При подземной прокладке газовых труб оптимальной является глубина 1,25 – 2 м.
На участке ввода трубы в дом глубину следует уменьшить до 0,75 – 1,25 м.
Сжиженный газ можно транспортировать на глубине ниже глубины промерзания грунта.
При установке газового котла следует учесть, что одна единица оборудования должна обладать площадью помещения 7,5 м2.
Для установки котлов и колонок мощностью менее 60 кВт потребуются помещения не ниже 2,4 м.

Автономный источник газа на приусадебной территории проводится согласно специфическим нормативам безопасности. Это позволит гарантировать нормальное функционирование плиты, колонки и котла. Подземный резервуар должен размещаться от скважины не ближе, чем на 15 м, от хозяйственных построек - 7 м, а от дома – 10 м. Наиболее популярными разновидностями таких резервуаров являются емкости объемом 2,7 – 6,4 м3.

Правила прокладки подземных газопроводов:

Какие трубы применяются для газопровода в таком случае?При положительном результате исследования почвы на коррозийность от прокладки подземной коммуникации лучше удержаться. Исключение составляют ситуации, когда рядом проходят высоковольтные линии: в таком случае трубы проводят под землей с использованием дополнительной изоляции.
Если прокладывается трубопровод из полиэтилена, для этого используется продукция с высокой прочностью (ПЭ-80, ПЭ-100). Трубы ПЭ-80 способны выдерживать рабочее давление до 0,6 МПа: если этот показатель выше, лучше применить изделия ПЭ-100 или стальные трубы для газопровода высокого давления. Глубина заглубления в землю – не менее одного метра.
Коммуникации с рабочим давлением выше о,6 Мпа разрешается оснащать полиэтиленовыми трубами армированного типа. Требования по глубине закладки здесь также от одного метра.
На территориях, где будут проводиться пахотные работы или обильное орошение, глубина закладки газопровода увеличивается до 1,2 м.

Если придерживаться всех вышеуказанных требований и правил, обустройство подземного газопровода можно провести и своими руками.
