Как сложить дымоход с 2 колодцами. Как сделать правильный дымоход из кирпича своими руками: пошаговое руководство

Кладка трубы из кирпича — процесс довольно кропотливый. Если вы не делали кладки просто кирпича, то пробовать не стоит.

Лучше обратится к специалистам. Но если вы держали кельму в руках, тогда это можно будет сделать и своими руками. Как выложить трубу из кирпича — мы с вами сегодня рассмотрим подробно. Также будет представлено видео в этой статье, где вы сможете посмотреть все наглядно.

Печные трубы: классификация

По конструкции печные трубы подразделяются на:

• Сборные;
• Насадные;
• Кирпичные коренные;
• Стеновые

Кладка кирпичной трубы определяется ее конструкцией. Есть общепринятые положения, которые надо выполнять при выборе любой конструкции.

• Кирпичные насадные – это своеобразная массивная сборка, которая нависает над печной кладкой. Оптимальная толщина кладки – не меньше полкирпича. Кирпичные коренные представляют собой сборку, которая стоит отдельно в виде стояка. Сборка сооружена из азбестоцементной трубы, имеющей диаметр около 150-250 миллиметров.
• Сборную по конструкции сооружают с применением жаропрочного бетона в виде отдельностоящих блоков. А вот стеновые монтируют в капитальную стенку дома с целью экономии объема здания, его площади.
• Печная труба, которая встроена в несущую стену, должна находиться внутри помещения.

Внимание: Дымоход не советуют устанавливать в наружных стенах, потому что наружный воздух способен охлаждать дымовой газ, понижать тягу и образовывать на внутренних стенках канала конденсат.

• В результате получить высокий КПД от печи с данной трубой становится невозможным. Если же не придумывают другого метода расположения стеновой трубы, то осуществляют монтаж пилястра с выступом в сторону здания. При монтаже данной сборки должно быть соблюдено важное условие: работы проводят обязательно с выдержкой основных расстояний от дыма до наружной стенки. Расстояние может быть 1,5 кирпича, 2 кирпича и 2,5 кирпича.
• Расположение трубы – лишь вертикально, без отступания во внутренней области.
• Если в сборке присутствует увод, то он должен быть более одного метра.
• Внутреннее сечение трубы должно колебаться в пределах 140х140 мм. Дабы создать оптимальную тягу, высота труба рекомендована не меньше пяти метров.
• Если же высота составляет менее 5 метров, то для создания тяги применяют дефлектор-диффузор. При единовременном применении камина и печи в здании осуществляют монтаж двух дымоходов, поскольку при разной тяге один из очагов может начать дымить.
• Если здание построено из дерева, то в участках примыкания трубы возводят утолщение приблизительно в 1 или 1,5 кирпича.
• Конструкции от печной трубы, подверженные легкому возгоранию, накрывают листами, сделанными из металла либо асбестоцементными листами. Для ликвидации возможности заноса трубы снегом высота ее должна быть где-то на полметра выше относительно кровли. Если разрушается труба, это может происходить именно в результате этого, ведь сюда может попадать влага. Поэтому не пренебрегайте этим.
• Торец оголовка трубы может быть защищен окантовкой из стали либо металлическим колпаком.
• В том месте, где выходит печная труба, осуществляют монтаж узла прохода через кровлю, дабы свести к минимуму риск попадания влаги на чердак.
• Узел прохода может быть изготовлен собственноручно из листовой стали.
• Дефлектор на трубе выполняет функцию предотвращения опрокидывания тяги в противоположную сторону. Если отсутствует дефлектор, то оголовок трубы, вероятно, должен быть скошенным.

Кладка трубы

Теперь рассмотрим, как сложить трубу из кирпича и все предусмотреть. Здесь довольно важна последовательность выполнения работы. Также надо соблюдать и технологию кладки. Делается все в следующем порядке.

Понадобится инструмент

Чтобы соорудить печную трубу быстро своими руками, вам потребуются некоторые инструменты и приспособления.

К ним надо отнести:

• Мастерок;
• Приспособления для измерений;
• Железо листовое;
• Струбцины для кладки кирпича;
• Подовый, красный, а также шамотный кирпич;
• Песчано-известковый раствор;
• Асбестоцементную плиту;
• Молоток-кирку;
• Кельму;
• Емкость для раствора

Порядок выполнения работ

Главная составляющая часть любой печи либо камина – это печная труба. Она выполняет роль устранения газов и вредных веществ, образовавшихся в результате сгорания топлива.

Различают несколько основных типов печной трубы:

Тяга и расположение

Конечно же, дымоход непременно должен находиться в вертикальном положении, а внутри он должен быть безукоризненно гладким и без отступов.

• Оптимальное внутреннее сечение дымохода – более 14х14 см. Лишь в этом случае все вредные газы, пары будут свободно выводиться. Высота должна быть не меньше пяти метров от уровня колосника.

Внимание: Если не предоставляется возможность вынести трубу на нужную высоту, значит можно установить дефлектор-диффузор, в разы улучшающий тягу.

Труба: ее устройство

Дымоход печи состоит из конкретных элементов.

В их число надо включить:

• Стояк;
• Шейку;
• Дымовую задвижку;
• Колпак из металла;
• Оголовку;
• Кладку

Внимание: Стоит взять на заметку, что кладка печной трубы обязательно должна производиться как можно плотнее.

• Как правило, для дымохода выбирается особый печной кирпич, на основе красной глины, полнотелый и огнеупорный шамотный кирпич.
• Но отлично впишется и двойной силикатный кирпич М 150, наделенный высокой стойкостью к морозам, и именно это свойство нам потребуется, когда будем выносить трубу на крышу.
• Перейдем снова к раствору. Так как опасные продукты сгорания проходят через кирпичную кладку, то стыки между кирпичами не должны быть столь герметичными.

Внимание: По причине того, что обычный раствор пропускает углекислый газ, рекомендуется прибегнуть к раствору на основе песка и глины.

Итак, приступаем непосредственно к кладке.

Кирпич для дымовых труб описан выше, но здесь можно делать и комбинацию. К примеру оголовок кирпичной трубы делать кирпичный и внутри применить вставку из металла.

В этом варианте надо будет только кольца кирпичной дымовой трубы делать с хорошей герметизацией.

Труба из кирпича своими руками делается в следующем порядке:

• Сначала выложим несколько рядов без использования раствора, подгоняем кирпич. Теперь внимательно присматриваемся, не образовались ли выступы и все ли нормально ложится.
• Следующим шагом будет нанесение на поверхность кирпичей раствора. Здесь нам обязательно понадобится уровень. С помощью него проверяем горизонтальную направляющую кладки. А вот подвесом измеряем вертикальную направляющую. Более надежная сцепка гарантирована, если смочить кирпич в воде перед нанесением раствора на основе песка и глины.
• После того, как мы выложили пять рядов, внутреннюю область кладки слегка протираем влажной тряпкой. Этим мы обеспечим полное затирание кирпичной трубы изнутри, что гарантирует герметичность и плотность промеж стыков.
• Верная геометрическая форма достигается благодаря обычному прямоугольнику, сделанному из металла, с помощью которого мы проверяем ровность кладки. Этот же метод применяется в кладке столбов и оказывает значительную помощь при работе.
• Наиболее оптимальный вариант для вывода продуктов сгорания – это прямоугольная кладка. Именно такая форма удобна в работе. В устройстве дымохода всегда главное соблюдать вертикальное направление и стараться выкладывать ее так, чтобы избежать наклонов. Если это ни есть возможно, то наклон должен быть в диапазоне 60 градусов. Именно в наклоне достигается наибольшее сопротивление воздуха.

Вентиляция

Отметим тот факт, что в печной трубе предусмотрена заглушка, коренным образом влияющая на величину естественной тяги воздуха. Она должна быть сделана в первых рядах печной трубы.

• Прямо около выноса трубы на крышу понадобится еще одно окошко, необходимое для легкой чистки трубы от загрязнений: пыли, налета.
  Вынос на крышу
• Этот этап покажется многим чересчур сложным и вызовет бурю опасений. Не стоит так переживать. Благодаря наличию точной инструкции вынос трубы – достаточно легкое дело, справиться с которым не составит особого труда.
• Для осуществления задуманного нам потребуется материал, который мы будем прокладывать между кровлей и кладкой. В большинстве случаев для этих целей берут минвату в виде плиты. Далее в кровле проделываем отверстие прямоугольной формы. Оно должно быть шире трубы на пару сантиметров.
• Затем между кровлей и кладкой установим минвату. Она служит для хорошей герметизации и является обязательным правилом пожаробезопасности, так как печная труба может с легкостью нагреться от горячего газа.
• Как было выше сказано, выкладку выноса можно произвести из другого типа кирпича. Стоимость от этого существенно не изменится, а вот на технические параметры этот факт значительно повлияет в лучшую сторону.
  Во-первых, можно избежать появления конденсата, благодаря использованию кирпича, обладающего морозостойкостью.
• Вопрос можно удачно разрешить, если установить переход с трубы на сэндвич. Как ни как, а именно сэндвич вмиг устранит всякие неурядицы, связанные с образованием конденсата.

Но здесь уже надо исходить из собственных вкусов и дизайнерских предпочтений.

Следующий шаг – гидроизолизация всех стыков кровли и дымохода. Для этих целей можно применить мастику. Потом ставим оголовник. Дымник на кирпичную трубу можно будет сделать самому или приобрести в специализированном магазине.

Все, готово! Наша печная труба может функционировать!

Печная труба выкладывается тем же образом, что и печь. Можно применить кладку в 4,5 либо 6 кирпичей.

• Кладка трубы на чердаке должна быть осуществлена по маячку. Для этого после выкладывания трех первых рядов на чердаке отпускаем отвес с плоскости крыши на уголок кладки, совершенно любой. Там, где находится отвес, забиваем гвоздь. В то место, где ровняли отвес или в шов угла кладки, забиваем гвоздь, а между ними привязываем нитку из шелка. Кладка должна быть проведена по контрольному углу, обязательно с проверкой с задействованием угольника через каждые три ряда.
• Если проводится кладка трубы выше крыши, то для большей надежности сборки рекомендуют приобрести вместо цементно-песчаного раствора глино — цементный. Для этого в глино-песчаную смесь, которая применялась для кладки печи, включаем на десять литров воды один литр цемента. Смесь тщательно перемешиваем, задействовав в работу миксер.
• Оголовок трубы – это больше декорация, значит, делать его не потребуется. Если вы все же отдали свой выбор в пользу сооружения оголовка своими руками, то ни в коем случае не меняйте внутреннего сечения. Если его изменить, то неизбежно завихрение дыма в канале.
• С целью защиты трубы от атмосферных осадков в верхней области ее надо установить колпак, изготовленный из оцинкованного железа. Колпак поможет уберечь канал от попадания влаги.

Кирпичная труба часть работы не может делаться одним материалом, а вторая — другим. Это комплексное строение и поэтому надо продумать все изначально.

Инструкция по правилам ее изготовления есть, не стоит делать отступления, прислушайтесь к рекомендациям и тогда все будет на высшем уровне.

Если вы хотите наслаждаться теплом в своем доме и при этом обезопасить его от пожара, попробуйте построить классический дымоход из кирпича, своими руками такое сооружение возводится относительно просто. Главное – четко придерживаться технологии его строительства.

В любом частном жилище, где функционирует та или иная автономная система отопления, обязательно устанавливается конструкция, которая отводит продукты сгорания топлива. Сейчас существует масса новейших решений, позволяющих организовать подобную систему. Они предполагают использование самых современных материалов и технологий.

При этом проверенные столетиями стабильной работы дымоходы из кирпича не сдают своих позиций. Их, как и много десятилетий тому назад, сооружают и владельцы небольших дачных домиков, и собственники элитных коттеджей. Кирпичные дымоходы имеют немало эксплуатационных преимуществ:

• Доступность материала для строительства и сравнительно невысокая стоимость проведения монтажных работ.
• Высокая устойчивость к повышенным температурам. Дымоходы из качественного кирпича выдерживают нагрев до 900–1000 °С.
• Отличный внешний вид конструкции. Это имеет огромное значение для жилых зданий, которые строятся в какой-либо оригинальной стилистике.
• Повышенную теплопроводность. За счет этого отопительное оборудование, установленное в доме, характеризуется высоким показателем полезного действия. Дымоходы из кирпича удерживают тепло внутри жилища, противодействуя его быстрому оттоку.

Дымоход из кирпича

Есть у рассматриваемых конструкций для отвода продуктов сгорания и недостатки. Под влиянием температурных скачков и из-за воздействия агрессивных сред кирпич начинает разрушаться. Особой проблемы в этом нет. Кирпичный дымоход всегда можно отремонтировать, восстановив его работоспособность. Второй минус – стенки описываемых сооружений изнутри достаточно сложно сделать идеально гладкими. Из-за этого на них собирается сажа, что становится причиной ухудшения тяги дымохода.

Такое явление обусловлено уменьшением пространства (рабочего) внутри конструкции. Данная проблема также решаема. Нужно просто-напросто регулярно очищать кирпичный дымоход от сажи. И тогда сложностей (по-настоящему неразрешимых) с его эксплуатацией не будет.

По форме кирпичная конструкция может быть круглой либо квадратной. Принципиальной разницы в работе таких дымоходов нет. Но домашние умельцы обычно обустраивают квадратные сооружения для отвода сажи. Их возводить намного проще и быстрее, чем круглые конструкции.

Также дымоходы из кирпичей принято подразделять на: насадные и коренные. Насадное сооружение является неотъемлемым элементом (печи), его продолжением, без которого агрегат нельзя эксплуатировать. А вот дымоходы коренного типа ставятся как автономные конструкции. Их размещают рядом с печью и соединяют отводящую сажу трубу с отопительным агрегатом посредством патрубка. Дымоходы коренного типа следует ставить на отдельное от печного и домового основание. Это, конечно же, усложняет работы по его монтажу.

Насадное сооружение из кирпичей

Чаще всего такие конструкции используются для отведения дыма от отопительных агрегатов, сделанных из кирпича или чугуна.

Важный нюанс. К коренному сооружению разрешается подключать не одну печь, а сразу несколько. Причем это может быть и , и агрегат, работающий на газе. Для строительства интересующих нас дымоходов нельзя применять пустотелые, пористые и облегченные кирпичи. Используйте только шамотные либо полнотелые красные блоки, которые без проблем выдерживают высокие температуры.

Насадная конструкция состоит из нескольких зон. Для обычного человека их названия могут звучать не совсем обычно. Далее мы приводим основные части кирпичных дымоотводящих сооружений и описываем их особенности:

1. Непосредственно на отопительный агрегат монтируется нижняя часть дымохода – надсадная труба. Кирпичи при ее установке укладываются со специальной перевязкой.
2. После надсадной трубы идет распушка (иначе – разделка). Под этой частью понимают расширение дымохода, которое начинают выкладывать за 5-6 кирпичных рядов от перекрытия между этажами дома. Здесь есть одна тонкость. Уширенной на 25–40 см делается лишь внешняя часть распушки. А вот ее внутренний диаметр аналогичен сечению всей дымоходной трубы. Распушка предохраняет перекрытия от повышенных температур. Она, по сути, выполняет функцию теплоизоляции. Поэтому ее стены делаются такими толстыми.
3. В распушке имеется шейка. Она предназначена для установки специальной задвижки, которая дает возможность изменять тягу печи посредством регулирования интенсивности горения топлива.
4. Столб из кирпичей с проложенным внутри него дымоотводящим каналом называют стояком. Конструктивно он размещается до распушки и после нее – в чердачном перекрытии. Стояк прокладывается до самой кровли строения.
5. Над кровлей монтируется выдра – расширение (примерно на 10 см с каждой из сторон) особого вида. Оно защищает чердак от проникновения в него осадков.
6. Над выдрой находится еще одна шейка. Ее параметры аналогичны размерам дымохода.

Основные части кирпичного дымоотводящего сооружения

Окончанием отводящей дым конструкции является оголовок. Он состоит из площадки выдры и шапки, выступающей над шейкой. На оголовок (а точнее, на его шапку) устанавливают зонтик, дефлектор либо колпак, которые не дают попасть в трубу мусору, разносимому ветром, и атмосферным осадкам. Коренные дымоходы имеют аналогичную конструкцию. Но к ним, как было сказано, можно подключать несколько отопительных агрегатов. Поэтому сооружение будет иметь несколько разделок и стояков.

Сначала вам нужно определиться со схемой, по которой вы будете монтировать дымоход. Ее можно заказать у специалистов или же найти готовый план в интернете на специализированных сайтах. Понравившуюся схему необходимо тщательно изучить. После этого можно приступать к строительным работам.

Кладка выполняется по следующему алгоритму:

1. Прежде всего, следует возвести надсадную трубу. Нижняя ее часть устанавливается на слой раствора, состоящего из глины и сухого чистого строительного песка. Кладка трубы осуществляется методом перевязки (каждый ряд для обеспечения максимального сцепления сдвигается вбок на половину кирпича). Не доходя до перекрытия на 5–6 линий, прекращаете монтировать надсадную трубу.
2. Выполняется кладка распушки. Стандартная величина уширения по наружному периметру дымохода равняется 59х45 см, по внутреннему – 14х27 см. Расширения трубы добиваются путем смещения уложенных кирпичей по краям каждого ряда примерно на 4 см. Важно! Когда кладка распушки будет окончена, обязательно обложите сделанное расширение 10-миллиметровым асбестом в листах либо любым другим негорючим материалом.
3. Теперь делаем выдру. Этот этап требует от домашнего мастера особой аккуратности и внимательности. Каждый ряд выдры должен выступать в наружную сторону на 1/3 и образовывать своеобразную ступеньку. Кладка первой линии по размерам аналогична последнему ряду сделанного ранее расширения. Затем выкладываете вторую ступеньку и все последующие.

Кладка кирпичной трубы для отвода дыма

Следующий шаг – монтаж стояка. Его кладка производится на чердаке. Стояк в обязательном порядке строят вплотную к кровельной конструкции дома. Он проходит через кровлю и выводится на 50–80 см выше конька здания. Завершается кладка обустройством шейки дымохода. На ее конце ставится оголовок, на который надевают защитное приспособление (колпак, зонтик).

Подробнее все этапы кладки кирпичного дымохода вы можете изучить в видео, которое мы прилагаем к этому разделу. Внимательно просмотрите его и вы гарантированно сможете сделать надежную дымовую трубу своими руками.

Напоследок хочется дать несколько полезных советов начинающим домашним умельцам, которые не имеют реального опыта возведения дымоходов. Примите во внимание следующее:

1. Швы кладки желательно делать тонкими (не более 1,5 см). В этом случае отводящая дым конструкция будет служить вам много десятилетий.
2. Подрезку кирпичей удобно выполнять шлифовально-отрезной ручной установкой.
3. При строительстве выдры и разделки можете смонтировать в кирпичную кладку прутки из металла, чтобы увеличить надежность сооружения. При этом не допускайте перекрывания арматурными элементами дымового канала.
4. Все углы дымохода обязаны быть прямыми, а стенки – безупречно ровными. Выкладывая каждый элемент конструкции, используйте отвес и строительный уровень.
5. Для повышения надежности и устойчивости дымоотводящего сооружения прикрепите его к стене через каждые 0,3 м стальными анкерами (конечно, если дымоход располагается непосредственно у стеновой поверхности).

Монтаж прутков металла в кирпичную кладку дымоотвода

Опытные спецы, кроме того, советуют прокладывать стеклоткань либо асбестовый материал на участке, где дымоход соединяется с кровлей и потолком. Так вы практически полностью исключите риск возникновения пожара.

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича , а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе .

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой .

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным .

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода .

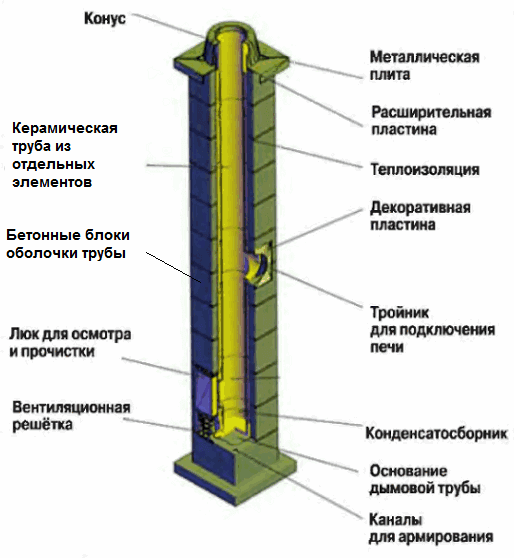

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Дымоход — это обязательный элемент при возведении печного отопления. Данная конструкция нужна для выведения продуктов сгорания древесины, угля, газа и прочих сжигаемых в печи материалов.

Существуют разные виды дымоходов, различающиеся по материалу трубы и форме сечения, но несмотря на появление новых высокотехнологичных материалов, самым популярным остается квадратный (реже прямоугольный) кирпичный дымоход.

Существует 3 вида конструкций дымоходов. Они различаются способом выхода из печи, количеством подсоединяемых отопительных приборов и так далее.

Каждая разновидность имеет свои плюсы и минусы в применении, а также некоторые особенности монтажа.

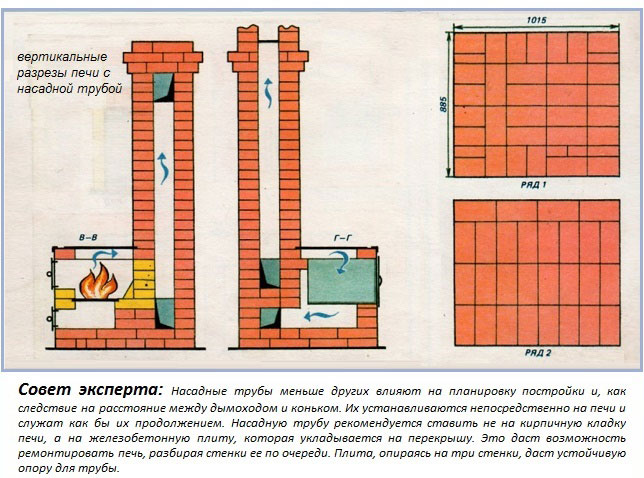

Насадные дымоходы

Насадные дымоходы — это самый распространенный тип конструкции. В данном случае труба просто является продолжением печи, уходящим вверх, сквозь крышу. Плюсы такой системы:

• Компактность и рациональное использование пространства. В любом случае над печью пространство пустовало бы (по требованиям безопасности), а дымоход — единственный разрешенный в этой области элемент.
• Легкость монтажа. Конструкция кирпичного дымохода очень простая и не требует никаких навыков (навык кладки кирпича уже наверняка получен при возведении печи).

Недостатком насадного дымохода является то, что он монтируется для одного конкретного прибора. Если в доме несколько печей, для каждой придется возводить свой дымоотвод либо применить другой вид конструкции.

Коренные дымоходы

В данном случае дымоход представляет собой общий стояк, к которому с помощью металлических труб можно подключить несколько отопительных приборов, при чем печи могут находиться как в разных комнатах, так и на разных этажах.

Из недостатков — требуется дополнительное пространство не только для установки дымохода, но и для подводящих труб. Также довольно сложные расчеты сечений для каждого элемента такой конструкции, чтобы обеспечить нормальную тягу.

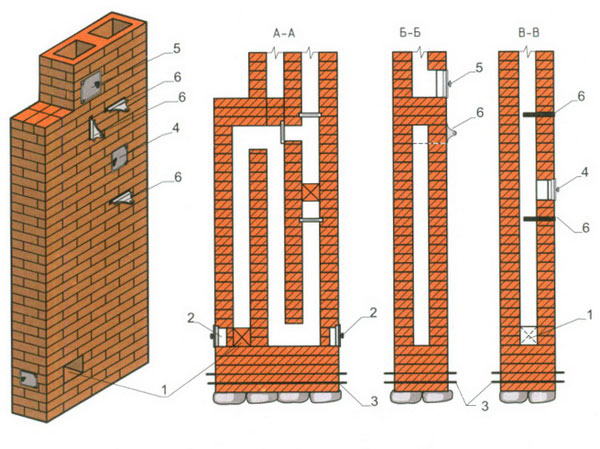

Стенные дымоходы

Такое название дымоход получил потому, что всегда расположен у капитальной стены (внутренней или внешней). Если дымоход расположен у внешней стены, то большая часть его конструкции оказывается с наружной стороны дома и требует дополнительного фундамента. При монтаже в помещении дымоход должен проходить внутри стены.

Плюс стенного дымохода в том, что к нему можно подводить несколько приборов на разных этажах, но находиться они должны строго друг над другом.

Также внутренний стенной дымоход является своего рода дополнительным источником тепла, так как горячая труба отдает тепло во всех направлениях, в том числе и смежные с капитальной стеной комнаты. Правда, эффективность такого обогрева минимальна и просто является дополнительным достоинством стенного дымохода.

Основной недостаток — дороговизна материалов и потребность в дополнительном пространстве.

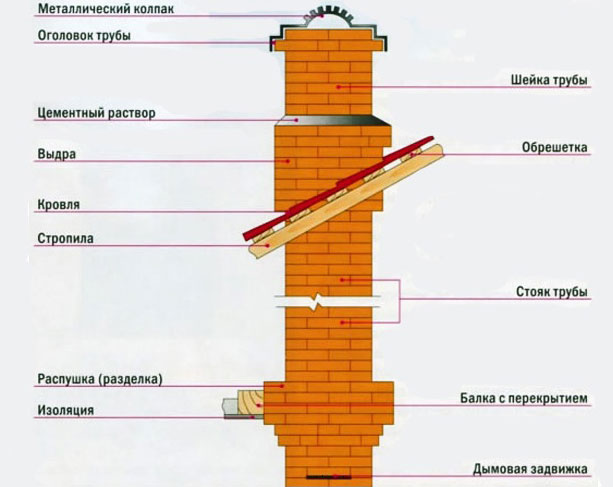

Как устроен дымоход из кирпича

Кирпичный дымоход состоит из нескольких отделов, часть которых находится внутри помещения, а часть — под открытым небом.

Особенности конструкции таковы, что проходя сквозь чердачное перекрытие стенки трубы должны быть максимально утолщены, чтобы снизить риск возгорания стропильной системы. В то же время, выходя за пределы кровли, сама конструкция дымохода должна перекрывать собой отверстие в крыше, чтобы в нее не проникали атмосферные осадки.

1. В большинстве случаев труба дымохода является продолжением печи, т.е. поверх нее достраивается необходимое количество рядов кирпича до чердачного перекрытия.
2. Следующий элемент — распушка. В распушке ширина трубы в 2-3 раза превышает ее обычный размер при сохранении постоянного внутреннего сечения. Толстые стенки трубы являются своеобразным буфером, который защищает легковозгораемые элементы чердачной системы от контакта с жаром, проходящим сквозь трубу. На этом уровне воздух еще слишком горяч из-за непосредственной близости печи.
3. Далее идет стояк — отрезок трубы от чердачного перекрытия до верхушки кровли. Представляет собой кирпичную трубу в ее обычном сечении.
4. На месте выхода трубы из кровли по технологии должна находиться «выдра», но ею часто пренебрегают. Элемент похож на распушку, но устанавливается таким образом, что над крышей образуется кирпичный козырек, повторяющий угол наклона кровли. Выдра нужна для того, чтобы закрыть отверстие, сквозь которое выходит труба, от попадания осадков. Обычно вокруг выдры устанавливают специальный фартук (металлический или из другого материала), чтобы обеспечить лучшую защиту.
5. Далее над крышей возвышается шейка трубы — наружный аналог стояка.
6. Завершается вся конструкция оголовком, который представляет собой небольшой козырек. Это скорее декоративный традиционный элемент трубы, так как его защитные функции минимальны. По этой причине оголовком также часто пренебрегают.
7. Сверху на оголовок устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков и мусора.

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. Главная задача любого дымохода – это удалять из здания продукты сгорания топлива. А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей. Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Основные составляющие кирпичного дымохода

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба , которая установлена прямо на печи. В ней – задвижка . Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки . Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк , ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра , специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума. Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше , нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.
