Как строятся щитовые дома своими руками: практика и теория. Каркасный дом своими руками: пошаговая инструкция сборки с фото Как самому построить каркасно щитовой дом

Начиная рассказ об опыте строительства каркасно-щитового дома своими руками сразу хочется предупредить о том, что это не хвалебная ода и рассказ о веселом времяпрепровождение, а реальная работа над ошибками, допущенными мною как показывает опыт практически на всех этапах строительства.

Как построить каркасно-щитовой дом недорого основные ошибки

Задача перед началом строительства ставилась довольно простая построить каркасно-щитовой дом недорого, с наименьшими затратами и в самом высоком темпе. Для строительства был выбран проект с двускатной крышей 8х8 метров. На его базе я нарисовал свой проект - просто добавив еще 1 этаж.

Заливка фундамента производилась в начале сентября, простой ленточный фундамент шириной 0,4 метра, заглубленный на 0,4 метра. Под фундаментом насыпана подушка из песка и щебня.

Каркас здания должен возводиться из сосновых балок и досок. Толщина стен планировалась 200 мм. Сам дом планировался для проживания от весны до зимы, но с возможностью дальнейшего оборудования для жизни круглый год.

Коммуникации планировались к подключению по мере необходимости, электричество подключено на участке стразу, канализация и водопровод чуть позже.

Казалось бы, на этом и все, но, глядя на другие, построенные каркасно-щитовые дома в поселке, не хотелось выглядеть типично и стандартно, поэтому было принято решение увеличить конструкцию на один этаж.

Для удешевления работ был составлен график и примерный перечень операций, по логистике и непосредственно самих работах. И хотя сказано слишком самонадеянно, но план был практически идеальным. Идеальным, до того времени пока не столкнулся с реальностью проблем.

Первой ошибкой допущенной в дебюте, было полное игнорирование варианта покупки готового комплекта дома для самостоятельной сборки. Мои аргументы мол самому можно заказать материал, дешевле договориться на пилораме, каркасные дома тоже люди делают, оказались весомей здравого смысла. Потом в процессе работ из-за нестандартных длин и несортового материала, а материал действительно распускался на местной пилораме и мог иметь отклонения по толщине до 1 см, и это для досок толщиной 25 мм. Кроме этого, часть досок так и не была пущена в ход поскольку, при роспуске имела волны.

Вторым сюрпризом было то, что пилорама имела ограничения по длине бревен в 6 метров, то есть 5,8 метра распустить можно, а вот 8 метров нельзя.

Третьей ошибкой была логистика, она хромала по всем правилам, то машины нет, то далеко везти в объезд, то нужно обязательно полную норму взять, ну а если нужно всего 16 м3 на фуру 72м3?

Основные этапы работы по постройке каркасно-щитового дома

Для устройства дома был выбран ленточный фундамент, в принципе, при постройке ленточный фундамент, заглубленный на 40-50 сантиметров, вполне выдержит нагрузку от дома. Подушку под основание сделал из щебня и песка, для более прочного основания еще сделал проливку щебня жидким раствором 1 часть цемента на 10 частей песка. Правда, оказалось зря, только материал потратил.

Фундамент заливал в конце августа- начале сентября, так что к первым заморозкам уже снял опалубку. Заранее под фундамент вставил трубы для ввода в дом водопровода и устройства канализации.

Работа шла быстро и в эйфории как-то забыли про установку шпилек в фундамент, позже, когда делали укладку первого венца, пришлось перфоратором бурить и устанавливать шпильки, чем задержал график на два дня.

Гидроизоляцию под деревянную основу положили из обычного рубероида. Материал прекрасный, неприхотливый и не требует особой обработки.

Спешка и эйфория при заливке фундамента вылезла, кроме того, в виде неровностей поверхности. Пришлось выравнивать практически до идеального состояния бетонным раствором.

Первый венец крепился на шпильки, хотя позже понял, что можно было использовать и анкерные болты, проще и быстрее. Возведение каркаса начал с выставления углов - здесь видно, что на углу выставлено две доски 200х50 мм, и закреплены диагональными досками для устойчивости.

С углами провозились три дня, сначала проверили вертикаль, после еще день вымеряли диагонали дома. В дальнейшем такая тщательность и кропотливость при работе позволила избежать многих ошибок.

Временно усиливали каркас диагональными досками изнутри, так проще, внутри фундамента не нужно прыгать, кроме этого материал, который подвозили, складировался снаружи каркаса. Кстати о материале и методах складирования. Первая партия материала была закуплена еще осенью, уже после того как залит фундамент и было принято решение складировать доски и брус на . Весной с началом строительства, пришлось все доски снова перекладывать, чтобы освободить фундамент, поэтому советую сразу определить место для складирования, таким образом, чтобы не таскаться с ним мо участку.

После установки углов пошли крепиться вертикальные стойки каркаса.

Сразу нужно оговориться, что при крепеже стоек нужно обязательно учитывать размеры окон, в моем случае повезло, окна, как и двери получились в размер, и встали на место без проблем, а вот если бы на 2-3 сантиметра промахнулся, то пришлось бы заказывать окошки по-новой.

Установив стойки, притупил к устройству бруса для пола. И вот здесь всплыла моя самонадеянность, заказав комплект готового , не пришлось бы мудрить над устройством сростков балок. Учитывая то, что балки у меня были по 6 метров, пришлось делать сростки, к сожалению, здесь об экономии пришлось думать больше чем обычно, жалко было, конечно, ведь получается, я переплатил за материал и к тому же сам себя наказал.

Внешнюю обрешетку было решено делать диагональную, кроме того, что сам каркас получает дополнительную жесткость, так и желание сделать не так, как у других вызвало несомненный интерес у других строительных бригад, так что приходилось отвлекаться на мастер-классы по диагональной обрешетке.

Спустя три недели строение обрело вот такой вид:

Дела пошли быстрее когда «на пару дней» удалось уговорить конкурентную бригаду одолжить леса, замечательная вещь, легкая и надежная, самое главное что обрешетку и весь второй этаж был установлен за 5 дней.

Возведение крыши, установка стропил и их крепление стали результатом небольшого акта промышленного шпионажа, потратив день на внимательное наблюдение за соседним участком имитируя сосредоточенную работу у себя на объекте, были выяснены все тонкости технологии - сборка стропил производилась на земле, по одному шаблону. Стропила стягивались болтовым соединением и усиленные ригелем (такой перемычкой вверху параллельной полу чердака).

Для более жесткого соединения с балками места соединений стропил и балок дополнительно усиливались металлической пластиной на саморезах с двух сторон.

Для спокойствия души под стропила были смонтированы дополнительные опоры.

Утепление стен производилось методом построения пирога - наружный слой утеплителя - 100 мм пенопласт плотностью 30, на него изнутри крепится минеральная вата.

Пенопласт склеивается монтажным клеем или пеной, а вот вата требует особого отношения. Сам процесс крепления ваты выглядит так - на пенопласт укладывается слой ваты и тщательно степлером прошивается по бокам к стойкам при легком натяжении. Сама вата укладывается снизу вверх в два слоя, таким образом, чтобы перекрывались стыки.

Подобным образом устраивался и пол первого этажа, ну разве что за исключением того что степлером вата не прошивалась, просто сверху укладывалась .

Финальным аккордом на этот год строительства было проведение обшивки каркаса сайдингом и укладка металлочерепицы.

Водрузив как знамя победы конек на крышу, основные строительные работы сезона весна-лето были закончены. Впереди внутренние работы прокладка коммуникаций, и финальная отделка.

Стоит ли самому построить каркасно-щитовой дом?

Вопрос стоит ли самому строить каркасно-щитовой дом, не покидал меня с момента установки первого колышка для разметки фундамента. Собственно вопрос стоит или не стоит строить отходил на второй план, основную скрипку играла дилемма как построить каркасно-щитовой дом своими руками недорого, без больших затрат. Ведь фактически технологию строительства можно узнать, посмотрев обучающее видео или прочитав статью на сайте. А вариант покупки материалов самостоятельно казался намного дешевле. Сегодня, подсчитав все затраты на строительство я могу сказать что по стоимости стройматериалов и трудозатрат строительство моего дома вполне сопоставимо по цене с специализированной фирмой правда чуть меньшего размера - 6х8 с мансардой.

Вам необходимо теплое жилище, но нет много времени и средств на его постройку? Тогда ваш выбор - каркасно-щитовой дом. А прочитав эту статью, Вы узнаете обо всех особенностях, преимуществах и недостатках таких строений, а также этапах их возведения и необходимых материалах.

Каркасно-щитовые дома возводятся из деревянного бруса и плит ОСП. OSB (Oriented Strand Board) - это плита, состоящая из слоев древесной стружки (чаще всего осиновой, еловой), которые склеены при помощи специальной смеси из смол. Процесс производства предусматривает прессование компонентов под давлением и влиянием высокой температуры. Стружка в каждом слое обладает четкой ориентацией: в наружном слое - продольной, во внутреннем - поперечной. Такая особенность объясняет повышенную прочность материала.

Сфера использования

ОСП довольно популярен и область его применения в строительстве велика. Его используют для:

• строительных и монтажных работ различной сложности и этажности;
• возведения каркасных домов;
• сооружения кровель, черновых полов, перегородок и межкомнатных перекрытий;
• возведения конструкций, на которые будет оказываться нагрузка (например, ступени);
• постройки системы опалубки;
• обшивки стен, потолков и декорирования;
• конструирования мебели, поддонов, стеллажей, производства тары.

Совет! При ведении внешних работ обязательно следите за влажностью. Чаще всего стандарт на разбухание от влаги составляет не более 10%, но все же он относителен и зависит от производителя и партии. Если вы недоглядели, и материал разбух, то после высыхания плита такой и останется, что создаст заметный перепад на стыке. При проведении внутренних работ таких последствий опасаться не стоит.

Виды плит

Различают 4 основных вида плит ОСП:

• OSB-1 обладают невысокой прочностью, применяются для внутренней отделки и в производстве мебели.

• OSB-2 - высокопрочный материал с низкой влагостойкостью, из него сооружают внутренние перегородки, перекрытия и несущие элементы.

• OSB-3 имеет высокие показатели прочности и влагостойкости, предназначен для ведения наружных работ.

• OSB-4 - сверхпрочный и влагостойкий материал, подходит для строительства несущих конструкций, стен и кровли.

Кроме стандартной классификации плиты бывают с лакированной или ламинированной поверхностью. Такие изделия предполагают многократное использование, например, для изготовления опалубки.

Плюсы и минусы

Несмотря на хвалебные отзывы, обещания производителей о сверхнадежности и вездесущую рекламу, с ОСП не все так просто. Главный отпугивающий факт - наличие формальдегида и токсичных смол в составе клеящих компонентов. Такую сомнительную экологичность с ее потенциальной опасностью для окружающих уже устранили многие производители. Покупателям предлагают так называемые Эко или Green категории ОСП, при изготовлении которых используют безопасные клеевые составы, не производящие вредных испарений.

Чем же так хороши ОСП:

• невысокая цена - обусловлено использованием отходов деревообработки для производства ОСП;
• высокая прочность, надежность и упругость (материал удерживает гвозди и шурупы, не деформируется при их резком выдергивании);
• простота монтажа и обработки (шлифовке, резке, сверлению);
• небольшой вес плиты (особенно важно для кровельных работ);
• возможность последующей обработки специальными смолами, глазурью и другими защитными средствами;
• низкая паропроницаемость;
• устойчивость к механическим деформациям и воздействию повышенных температур;
• в плитах не появятся трещины и щели;
• им не страшны плесень и грибок;
• приятный внешний вид.

Совет! Обратите внимание на качество предлагаемого вам материала. Не все изделия выдерживают критику в области прочности и влагостойкости. Часто указанные показатели не соответствуют реальности. Если вы хотите избежать расползания приобретенного материала, его крошения на щепки после первого дождя, отдавайте предпочтение только проверенным маркам и поставщикам. Не поленитесь и спросите у сотрудника компании сертификат качества и соответствия государственным нормам и стандартам.

Кратко о размерах и производителях

Ведущими изготовителями ОСП являются канадские, американские и европейские заводы. «Канадцев» производят преимущественно из лиственных сортов деревьев, а OSB из Европы - из хвойных (более влагостойкие). Отличить их несложно: торцы канадских ОСП всегда покрывают краской во избежание разбухания. Стандартные размеры для Канады - 2440х1220, для Европы - 2500х1250. Крупные российские производители находятся в Карелии, Кировской и Владимирской областях. Их стандартные размеры колеблются в пределах 2440-3125 миллиметров на 1220-2000 миллиметров.

Преимущества и недостатки каркасно-щитовых сооружений

Основные достоинства построек из ОСП:

• главным плюсом таких домов является их небольшая стоимость (они дешевле кирпичных почти в два раза);

• высокая скорость строительства такого сооружения - его можно возвести меньше чем за полгода;

• малых вес плит ОСП позволяет значительно снизить нагрузку на основание, тем самым удешевляя его.

Отрицательные стороны каркасно-щитовых домов:

• малый срок службы - такое жилище простоит максимум 75 лет;
• невозможно построить здание из ОСП, имеющее более двух этажей;
• без специальной техники такой дом не построишь - щиты, несмотря на их легкий вес, можно поднять только с помощью крана;
• нельзя в будущем произвести перепланировку помещений.

Хотя споры о целесообразности зданий из ОСП не прекращаются, все же такие постройки себя неплохо себя зарекомендовали при возведении туристических баз, дач и прочит небольших строений, где не предъявляются особые требования и есть необходимость их быстрого и дешевого возведения. Но, если Вы хотите действительно дом на века, то лучше выбирайте основным материалом кирпич или бревно.

Основные этапы возведения дома из ОСП

Стадии строительства каркасно-щитовых построек схожи с этапами возведения и других зданий. Они делятся на:

• Проектирование будущего дома.
• Этап подготовки.
• Возведение фундамента.
• Обустройство пола.
• Монтаж стен.
• Создание кровли.
• Утепление и облицовка.

Этот этап является первым. Он определяет, сколько и какие материалы Вам понадобятся.
Для индивидуального проекта рекомендуется обратиться к специалисту, который может грамотно составить чертеж дома. Но, обычно, все дома такого типа делаются по уже стандартным планам, поэтому проще воспользоваться готовым проектом. Такое действие ощутимо сократит ваши расходы на строительство.

При проектировании важно учитывать климат региона, а также особенности почвы. Поэтому, даже если Вы взяли уже готовый проект, то все равно проконсультируйтесь у специалиста, который поможет Вам правильно спланировать работы, выбрать фундамент, утеплитель и облицовочный материал для будущего жилища.

Подготовительные действия перед началом строительства

Первым делом, после разработки всех чертежей, нужно позаботиться о приобретении стройматериалов и инструментов. Крайне желательно уже на этом этапе договориться с фирмой об аренде автокрана , без его помощи Вы самостоятельно плиты не поднимете.

Перечень инструментов:

• уровень, отвес и веревка для разметки;
• молоток;
• электрорубанок;
• стамеска;
• электролобзик;
• гвоздодер;
• дрель;
• пила;
• отвертки;
• лестница;
• карандаш и кисточки.

Необходимые стройматериалы:

• товарный бетон для заливки основания;
• арматура;
• гидроизоляция;
• доски из сосны, необходимые для обустройства перекрытий (обычно используют материал размерами 5х20х400);
• доски для возведения несущих стен (наиболее часто применяемые 5х15х400);
• доски для монтажа внутренних перегородок;
• утеплитель (можно применять как пенопласт, так и каменную вату);
• плиты ОСП (их толщина должна быть определена на этапе проектирования);
• ветрозащита;
• облицовочные материалы: для внутренних стен лучше использовать гипсокартон, а для внешних - вагонку, сайдинг или что-то другое;
• кровельный материал;
• брус разных размеров для обвязки;
• прочие материалы для коммуникаций - трубы, провода и так далее.

Выбор и возведение основания

Перед началом работы по строительству фундамента сначала нужно подготовить место. Для этого необходимо убрать с поверхности земли весь мусор и растительность.

Специалисты рекомендуют использовать столбчатый фундамент для такого вида дома, но также можно залить ленточный или монолитный. Первый обойдется значительно дешевле, но подойдет не для каждого типа почвы. Монолитное основание - это долговечность и прочность, но оно дорогое, да и дом из ОСП столько времени не выстоит.

Как построить столбчатый фундамент

Сначала сделайте разметку, обозначив края будущего дома. Затем нужно вырыть ямы прямоугольной формы 60х80 сантиметров и глубиной 10-20 сантиметров ниже уровня промерзания почвы. После установите гидроизоляцию, арматуру и опалубку. Когда эти работы выполнены, можно заливать бетон, причем при этом утрамбовывая его. Столбы делаются через каждые 80-120 сантиметров. Когда все они готовы, нужно сделать забирки.

Возведение монолитного основания

Этот процесс совсем несложен. Нужно разметить сначала периметр дома, а затем вырыть по всей площади котлован небольшой глубины. После этого он заливается бетоном. Когда основание готово, сверху его нужно накрыть рубероидом в два слоя.

Ленточный фундамент не приобрел особой популярности при возведении каркасно-щитовых сооружений, так как он похож на столбчатый вариант, но более дорогостоящий.

Также для строительства домов из ОСП иногда применяют свайно-винтовое основание. Оно схоже по своей конструкции со столбчатым. Различия лишь в том, что столбы Вы делаете самостоятельно, а сваи привозят уже готовыми.

Обвязка и черновой пол

Для выполнения обвязки применяется брус 150х150 миллиметров, 200х200 миллиметров и 200х250 миллиметров.

Перед монтажом брусья обрабатываются антисептиками, промазываются мастикой, затем на них кладется рубероид в два слоя.

Материал устанавливается на сваи или фундамент (в зависимости от того, что Вы выбрали) по всему периметру дома. Брусья соединяются гвоздями (лучше использовать 120-миллиметровые гвозди).

В углах стыки усиливаются металлическими уголками.

Далее, обвязку нужно скрепить с основанием. Это можно сделать с помощью крепежных винтов. После того как обвязка закончена, сверху нее нужно уложить доски, которые служат для перекрытия мест соединения брусьев.

Сама обвязка может служить черновым полом в доме, но можно также поверх нее положить брус размером 150х100 миллиметров с шагом в полметра.

Важно! Между лагами или брусом в обвязке нужно укладывать утеплитель, а сверху пароизоляционную пленку.

Возведение каркаса и стен

Перед началом этого этапа проверьте уровнем и диагональной разметкой ровность пола.

Первым делом возводиться нижняя обвязка. Она делается из бруса с пазами (их шаг составляет 500 миллиметров).

Так как каркасно-щитовой дом - это, можно сказать, конструктор, то неточности в разметке могут привести к тому, что всю работу придется переделывать.

После того как нижняя обвязка готова, в заготовленные пазы устанавливаются вертикальные брусья. Их длина соответствует высоте потолка будущего дома.

Стадии возведения каркаса:

• В местах, где будут расположены будущие стойки устанавливаются стальные нагели. Для них в торцевой части доски сверлятся отверстия.
• Монтируются вертикальные угловые брусья.
• Брусья вставляются в нагели, затем крепятся укосинами.
• Таким же способом крепятся брусья в промежуточные пазы.
• Монтируется верхняя обвязка.
• Вся конструкция фиксируется гвоздями.
• Устанавливаются потолочные балки, для которых применяется брус 50х150 миллиметров.

При возведении каркаса соблюдайте максимальную точность, так как минимальные перекосы могут пагубно повлиять на всю конструкцию.

Когда каркас закончен, можно на него крепить панели. Это также делается при помощи гвоздей.

Строительство крыши

В каркасно-щитовых сооружениях чаще всего применяют плоскую или двускатную кровлю. Хотя, все зависит от ваших личных предпочтений.

Этапы возведения крыши:

• Первым делом производится монтаж стропил. Они крепятся к верхней обвязке специальными кровельными гвоздями, саморезами, уголками и металлическими пластинами. Шаг стропил может быть в пределах 0,4-1 метра. Опорой для каждого стропила служит мауэрлат (10х10 сантиметров).

• Возведение обрешетки. Если в качестве кровельного материала Вы применяете черепицу, то делается сплошная обрешетка, в других случаях ее можно сделать с небольшим шагом.

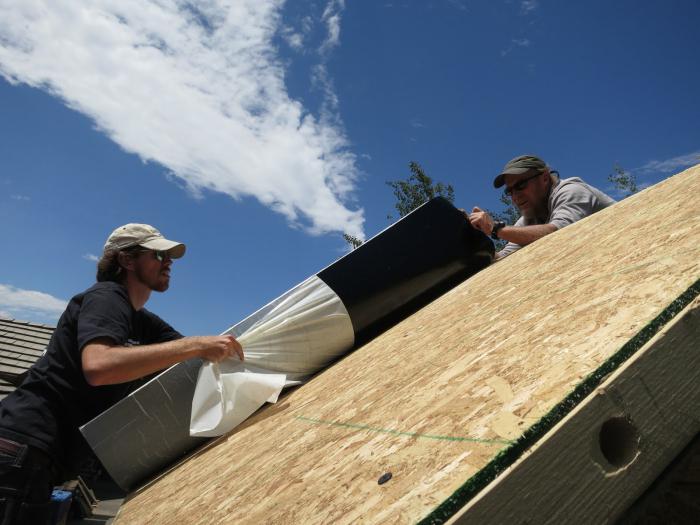

• Установка гидроизоляции и ветрозащиты.

• Монтаж кровельного материала.

Важно! Стропила устанавливаются с тем же шагом, что и балки в каркасе дома.

Внутренние и наружные работы

Несмотря на заявления производителей ОСП о том, что этот материал стойко сопротивляется внешним воздействиям и влаге, нужно обязательно делать фасадную отделку стен, так как на практике OSB показывает себя иначе - рассыпается под воздействием агрессивных сред и разбухает от воды.

Более дешевым вариантом внешней облицовки стен может быть виниловый сайдинг, более дорогие варианты - это блок-хаус и вагонка. Отделав таким материалом каркасно-щитовой дом Вы защитите плиты ОСП от разрушения, тем самым продлите срок службы всего сооружения.

Если нужно сэкономить, для внешней отделки можно применить декоративную штукатурку. Правда, защищать она стены будет куда хуже, чем сайдинг или вагонка.

Стены каркасно-щитового дома утепляются изнутри. Для этого можно применять как пенопласт, так и минеральную вату. Но, какой вариант Вы бы ни выбрали, обязательно перед монтажом утеплителя укладывается слой гидроизоляции.

Поверх утеплителя можно установить гипсокартонные листы или же отделать стены деревом.

Каркасно-щитовой дом - это не жилище на века, а лишь дешевая и быстровозводимая конструкция. Такое сооружение не совсем подходит для сурового климата, но для более теплых регионов - это достойный выбор.

Если же Вы не гоняетесь за долговечностью и не предъявляете к своему дому кучу требований, то Вам вполне подойдут постройки из ОСП. Также они хорошо себя зарекомендовали в туристическом бизнесе.

Сооружать подобные строения несложно, нужно лишь соблюдать точность разметки и обзавестись автокраном.

Видео: Технология строительства каркасно-щитового дома

Укладка деревянного пола на лаги: устройство, технология монтажа, утепление

Дом должен быть удобным для семьи, и при его проектировании следует учитывать желания всех ее членов. После составления эскиза нужен подробный проект. Его можно заказать у архитектора или воспользоваться специализированной программой.

Фундамент и несущие элементы каркасно-щитового дома изготавливаются на стройплощадке, а его сборка производится, как в детском конструкторе — из изготовленных на производстве модулей. Не следует путать с другими быстро возводимыми строениями каркасно-щитовой дом. Отзывы владельцев показывают, что технология возведения здесь совершенно другая и требует высокого профессионализма. Готовые модули могут быть в виде небольших панелей или отдельных секций заводской сборки. Это дает возможность еще быстрее и качественнее возводить каркасно-щитовые дома. Фото ниже показывает, как устанавливается готовая стена.

На что обратить внимание при строительстве дома

Прежде всего, перед строительством дома необходимо определить его назначение. Строения для сезонного и постоянного проживания существенно отличаются. Все характеристики заложены в конструкции, и переделывать в дальнейшем будет сложно и накладно.

Перед тем как построить каркасно-щитовой дом, нужно изучить его особенности. Главной из них является сборка готового строения без всяких подпилок и подгонок.

Панели

Отзывы о каркасно-щитовых домах с сэндвич-панелями показывают возможность приобретения достойного жилья за умеренную цену. Достаточно сложный в изготовлении материал представляет собой как минимум трехслойный элемент с жесткой оболочкой и внутренней теплоизоляцией из пенополистирола, стекловолокна или минеральной ваты. Наружная часть изготавливается из древесноволокнистой плиты, металла, полимера и даже гипсокартона. Легкие изделия применяются для монтажа кровли, а из более тяжелых возводят стены и потолки.

В зависимости от конструктивных особенностей сэндвич-панели монтируются двумя разными способами. В первом случае их устанавливают между стойками готового каркаса.

Если стойка включена в тело панели, то ее монтируют, последовательно прикрепляя к соседней и полу. На своих участках за городом можно быстро собрать каркасно-щитовые дома (фото ниже).

Строители получают сразу готовый набор, из которого целиком создается здание, начиная от стеновых щитов и заканчивая крышей. В комплектацию могут входить приборы отопления, трубы, освещение и отделочные материалы.

Какой лучше выбрать каркасно-щитовой дом? Отзывы владельцев отражают все их достоинства и недостатки. Для каждого строения важным показателем всегда остается фундамент.

Выбор фундамента

Постройка каркасно-щитовых домов осуществляется в 1-2 этажа. Часто верхний этаж делают мансардного типа. Для такого дома не требуется мощный заглубленный фундамент. Он может понадобиться, если планируется разместить внизу подвал или подземный гараж. Наиболее распространены следующие варианты фундаментов для легких домов: ленточный мелкозаглубленный, столбчатый или собранный из Отзывы о каркасно-щитовых домах показывают надежность свайно-винтового фундамента. Его можно смонтировать за несколько часов с помощью техники и сразу приступать к строительству.

Во всех случаях необходимо создать в качестве основания жесткую раму. Для этого ленточный фундамент армируют, в столбчатом применяют монолитный ростверк, а к блокам прочно крепят нижнюю обвязку дома. По строительным нормам такое соединение должно быть во всех случаях.

На винтовых сваях сразу закрепляют нижнюю обвязку из деревянного бруса.

Устройство каркаса

Каркас из дерева (как практичный и приемлемый по цене) применяется чаще всего.

Из металла конструкция легче, но она дороже на 35-45%. Для каркаса лучшим материалом является дуб. Другие породы дерева также подходят, если качество хорошее. Конструкция будет надежной при минимальном количестве металлического крепежа. Для этого на углах применяют соединение типа «вполдерева» или «шип-паз» и деревянные нагели. Все соединения прокладывают джутом, чтобы не было

Для пространственной жесткости в доме устанавливают не менее трех раскосов.

Технология строительства: каркасно-щитовой дом

Технология включает в себя предварительное возведение фундамента, которое нужно сделать по всем правилам, несмотря на небольшую нагрузку.

Возведение фундамента

Прежде всего, подготавливается ровная площадка и делается разметка колышками по габаритам и внутренним несущим стенам. Затем производится бурение скважин ниже уровня промерзания грунта. На дно насыпается и трамбуется слой песка, после чего производится связка арматурных столбов и установка их в ямы. Затем монтируется опалубка ростверка, и в нее закладывается арматурный каркас. Его необходимо связать со стержнями, расположенными в ямах. Поперек опалубки следует уложить короткие трубы для продухов, а вертикально установить шпильки, чтобы после закрепить с их помощью обвязочный брус. Заливку свай и ростверка бетоном лучше всего производить одновременно, чтобы получилось монолитное соединение. Следует также заранее подготовить места для опорных столбиков лаг и использовать для их изготовления оставшийся бетон.

При мелкозаглубленном фундаменте коммуникации пройдут через грунт между сваями. В этом случае закладные в ростверке не нужны. Для воды трубы должны проходить ниже уровня замерзания. Чтобы зимой они не перемерзали, когда уровень выше, их следует утеплять.

После застывания бетона ростверк выравнивается стяжкой. Сверху делается гидроизоляция расплавленным битумом и двумя слоями рубероида.

Каркас изготавливают в следующей последовательности: нижняя обвязка, лаги, вертикальные стойки, верхняя обвязка, балки перекрытия, стропильная система.

Монтаж нижней обвязки

На выровненный фундамент, покрытый гидроизоляцией из двух слоев рубероида, укладывается брус квадратного сечения (120 мм или 150 мм). Древесину покрывают антисептиком. При его отсутствии подойдет 10%-ный медный или железный купорос. Крепление обвязки к фундаменту производится через 2 м резьбовыми шпильками, заранее залитыми в бетон. Она должна выдерживать вес всего дома и может быть более мощной в соответствии с расчетами нагрузок. На углах применяется соединение вполдерева или шип-паз. Горизонтальность обвязки проверяется по уровню. Кроме того, определяются размеры диагоналей.

Укладка лаг

Лаги делают из досок, которые устанавливают на ребро через 0.6 м. Столбики могут быть залиты заранее. Если их нет, то нужно пробурить ямы на глубину 1 м, в которые вставляют короткие трубы диаметром более 100 мм и заливают бетоном, после чего приподнимают, контролируя высоту по натянутому шнуру. Расстояние между соседними опорами составляет 1.2 м. Лаги укладываются на ленточный фундамент. Тогда пол полностью закрывает весь нижний каркас. При столбчатом фундаменте лаги приходится укладывать на обвязку. Также возможно их соединение вполдерева, чтобы обеспечить положение на одном уровне. Верхняя часть всех лаг должна располагаться в одной горизонтальной плоскости, что контролируется уровнем. Деревянные конструкции изготавливаются из одного материала, чтобы был одинаковый коэффициент расширения.

Установка стоек и верхней обвязки

Стойки размещают через 0.6 м, так чтобы на них было удобно монтировать панели стен.

На углах стойки делают мощнее, устанавливая брус 100х100 мм. К обвязке его крепят скобами и гвоздями 120 мм. В промежутках ставят доски или брусья. Оконные и дверные проемы формируются заранее в сэндвич-панелях.

Стойки соединяются сверху еще одной обвязкой. Ее материал и способ крепления такой же, как у нижней.

Балки перекрытия

Длина балок ограничена до 6 м. Небольшой пролет на 3-4 м перекрывается досками 50х150 мм. Они устанавливаются ребром на верхнюю обвязку. При расширении пролета толщину балок увеличивают до 100 мм. На них часто крепится стропильная система крыши.

Монтаж стен

Стены возводятся в зависимости от выбранных панелей, которые вставляются в каркас или собираются вместе с ним. Высоту комнат следует делать не менее 2400 мм, чтобы не ощущалось дискомфорта от низких потолков и было больше воздуха. Ширина панелей составляет около 1.2 м. Они устанавливаются вручную на саморезы и Вертикальность каждой панели проверяется уровнем. Обязательно должны контролироваться габариты строения, для чего используют отвес и рулетку. При таком монтаже погрешности должны быть минимальными. После сборки фасада устанавливают перегородки. На мансарде потолки будут с наклоном. Планировка дома уже заложена на заводе и получится в соответствии с заказом. Поэтому, чтобы обеспечить в комнатах необходимый комфорт для всей семьи, нужно правильно выбрать каркасно-щитовой дом. Отзывы владельцев противоречивы, но общую картину о качестве той или иной модели представить можно.

Окна занимают до 20% от площади стены, в которой они располагаются. В проемах, которые заранее выполнены в сэндвич-панелях, размещаются коробки, и в них устанавливаются рамы со стеклопакетами. Под двери также предусмотрено место.

Для летнего проживания подойдет любое окно. Каркасно-щитовой требует установки стеклопакетов в несколько слоев. Окна могут быть также встроены в скаты крыши.

Возведение стропильной системы

Стропильные балки запиливают и устанавливают на концы потолочных, вынесенных за стены наружу. Сначала их собирают и монтируют на торцах дома. После натягивают бечевки и по ним устанавливают внутренние стропильные пары через 0.6 м. Для конструкций из бруса или двойной доски шаг установки увеличивается до 1 м. Усиление несущей способности конструкции достигается применением прогонов, подкосов и стоек. Перпендикулярно стропилам прибивается обрешетка, которую лучше делать из обрезной доски.

Крыша

Крыша выбирается заранее, в зависимости от климата, конструкции дома, вкуса и возможностей хозяина. Материалы для изготовления стропильной системы, кровли и водостока могут поставляться в комплекте. Готовые каркасно-щитовые дома, поступающие с заводов, уже содержат все необходимое.

Сплошная обрешетка может быть выполнена в виде щитовых панелей, что ускоряет монтаж.

Под облицовочный материал настилается гидроизоляция. Должны быть созданы условия для проветривания кровельного пирога.

Облицовка

Облицовка дома производится, когда строительство уже завершено. Фасад обязательно должен быть вентилируемым. Для каркасно-щитового дома здесь других вариантов быть не может. Внутри он отделывается по обычным технологиям: покраска, штукатурка, оклеивание обоями, отделка панелями, плиткой.

Заключение

И за приемлемую цену позволяют современные технологии и материалы. Для любого отечественного региона подходит каркасно-щитовой дом. Отзывы владельцев о качестве этой новинки говорят сами за себя. Здание собирается за короткое время и после переезда в нем сразу становится тепло и уютно.

Эти дома практически полностью создаются на заводах, и задача владельца состоит в том, чтобы выбранный вариант соответствовал всем его требованиям. Кроме того, важно найти опытных специалистов для сборки.

Возвести дом своими руками без больших финансовых затрат – неправда ли, заманчивая перспектива? И если вы думаете, что она реальна только для асов в строительном деле, тогда вы еще попросту не знакомы с технологией сооружения щитовых жилищ. Эти дома требуют минимум финансов, времени и сил, поэтому соорудить их сможет каждый. Вам не придется нанимать бригаду профессионалов, арендовать тяжелую технику и месяцами ждать свое заветное жилище. Все, что понадобится – пошаговая инструкция, а также фото и видео с разъяснениями основных моментов строительства. Если вы еще не верите, что это возможно, ознакомьтесь с поэтапной технологией возведения щитового дома – она точно развеет все сомнения.

Первый шаг – подготовка проекта. Щитовой дом собирается очень легко, но чтобы гарантировать еще и качество возведения, нужно заранее оценить весь фронт работ и упорядочить процессы, а тут без план-схемы не обойтись. Она не должна быть очень детальной – главное, чтобы были указаны следующие обязательные аспекты:

• габариты здания: этажность, ширина основания, количество комнат и их площадь, высота потолков;
• расположение главных и второстепенных помещений в доме;
• размещение основных коммуникаций;
• расчет материалов для конструкции: количество, пропорции и размеры панелей для щитов, деревянных балок и досок для каркаса, а также теплоизоляционных материалов.

Проект щитового дома

Также на этом этапе нужно определиться, где будет располагаться щитовой дом. Что касается грунта, то здесь подходит даже слабая почва, ведь здание будет легким. Но важно, чтобы площадка была ровной, иначе строительство вызовет сложности.

Кладка фундамента

Второй шаг – возведение фундамента. Так как щитовое жилище отличается сравнительно малым весом, здесь вполне достаточно будет столбчатого основания:

• Выполните разметку: на выбранной площадке отметьте четыре точки фундамента, которые будут очерчивать периметр будущего дома. По диагонали они должны быть абсолютно одинаковыми – не допускаются отклонения даже в 1 см. Вбейте по периметру площадки колышки и натяните между ними бечевку.
• Выкопайте ямки для монтажа столбов. Их глубина должна быть на 20-25 см больше глубины промерзания грунта, а ширина – около 60 см.
• Обустройте на дне каждой из лунок подушку из песка и щебня: высота каждого слоя – 10-15 см. Обязательно тщательно утрамбуйте подушки.
• Уложите в ямки гидроизоляцию. Здесь подойдет толстый полиэтилен или рубероид.

Совет. По краям лунок зафиксируйте гидроизоляционный материал камнями, чтобы в процессе последующей заливки бетонной смеси он не оказался на дне ям.

• Залейте ямки слоем бетона в 20-25 см. Накройте заливку полиэтиленовой пленкой и снимите ее только тогда, когда смесь схватится.
• Когда бетон высохнет, начинайте кладку кирпича – в каждой ямке соорудите столбики в 3-4 кирпича. Укладывайте их до тех пор, пока столбики не возвысятся над своими лунками не менее чем на 20 см.
• Засыпьте промежутки между столбиками и ямками щебнем, песком или гравием.

Фундамент для щитового дома

• Сверху накройте каждый кирпичный столбик рубероидом или битумной мастикой.
• Закройте полученный фундамент забиркой – невысокой каменной, кирпичной или деревянной стенкой. Это сделает конструкцию более привлекательной.

Сооружение коробки

Третий шаг – возведение стен, пола и перекрытий.

Сначала нужно гидроизолировать фундамент и установить на него нижнюю обвязку. Далее в пазы развязки монтируются лаги для пола. Укладывайте их с промежутками, равными толщине теплоизоляционного материала, которым в последующем будет утепляться основание пола. Снизу к лагам нужно прикрепить тонкие деревянные бруски – ни них будет формироваться черновой настил.

Затем установите по углам конструкции несущие стойки для каркаса. После выравнивания стоек зафиксируйте их специальными временными укосинами. Далее закрепите на стойках верхнюю обвязку.

Возведение коробки щитового дома

Теперь нужно увеличить каркас – по периметру нижней обвязки установите уже знакомые стойки с шагом 50-100 см. Не забудьте оставить проемы для дверей и окон. Потом уложите верхние лаги – на них будет устанавливаться кровля.

После этого можете убрать укосины и начинать заполнять каркас щитами. Желательно покупать уже готовые панели – с утеплителем и гидроизоляцией внутри. Вам останется лишь подогнать изделия под размер вашего каркаса и установить их в свободные промежутки. Щиты должны быть не только зафиксированы на каркасных стойках, но и соединены между собой. Для этого используйте саморезы. Углы конструкции необходимо закрывать металлическими уголками.

Важно! Все детали коробки должны быть тщательно обработаны антисептическими и противопожарными составами, иначе не может идти и речи о долговечности конструкции дома. Также нужно заполнить герметиком все щели между щитами и стойками.

Возведение крыши

Четвертый шаг – строительство крыши. Для щитовых домов рекомендуется сооружать одно- или двускатную кровлю – они обе абсолютно функциональны и не требуют выполнения больших объемов работ.

Технология возведения предполагает два основных этапа:

• Монтаж стропил. Сначала зафиксируйте на верхней обвязке мауэрлат – конструкцию из бруса с сечением 10 х 10. Подготовьте деревянные балки для стропильной системы. Каждое стропило отдельно крепится к готовому мауэрлату – на данном этапе вы уже формируете один или два ската, в зависимости от выбранного варианта крыши. В качестве фиксирующих элементов можно использовать кровельные гвозди, саморезы, металлические пластины. Между собой стропила нужно соединять специальными зубчатыми накладками. Шаг установки стропильных ног должен быть равен промежуткам между каркасными стойками. Что касается размера пролетов, то этот показатель может варьироваться от 2,5 м до 5 м – здесь все зависит от сечения балок.

Совет. Если вы делаете максимальные пролеты в 5 м, стропила нужно защитить подпорками.

• Укладка кровли. В качестве кровельного материала чаще всего используют металлочерепицу – она характеризуется прочностью, легким монтажом, привлекательным обликом и небольшим весом, что особенно важно при возведении щитовых зданий. Листы материалы монтируются с нахлестом в 15 см. Черепица крепится к стропилам саморезами через волну.

Наружные и внутренние работы

Пятый шаг, он же заключительный, – выполнение различных внешних и внутренних работ.

Первым делом необходимо провести инженерные сети и коммуникации: отопление, водоснабжение, электричество, канализация, вентиляция и т.д. Далее устанавливаются окна и двери – проемы для них вы оставили еще на этапе возведения коробки. Потом выполняется внешняя отделка. Здесь возможны несколько вариантов:

• виниловый сайдинг ;
• блок-хаус;
• вагонка;
• декоративная штукатурка;
• натуральный камень.

Работать со всеми этими материалами довольно легко. Главное – аккуратность: чтобы в последующем не пришлось демонтировать материал из-за несостыковок и неэстетичного вида, всегда начинайте отделку с угла.

Щитовой дом с двухскатной крышей

Для теплоизоляции используйте минеральную вату – она долговечна и выдерживает большую амплитуду температур. Для начала покройте стенки и черновой пол гидроизоляцией – уложите на них пергаментную бумагу, закрепив ее к рабочим поверхностям рейками. Затем подготовьте минвату и уложите ее на стены и полы, фиксируя деревянными брусками. Последние рекомендуется укладывать вертикально.

Далее уложите чистовой пол. Как правило, для этого используются разные вариации древесной отделки: паркет, настил, обрезные доски и т.д. А после этого можете смело переходить к обшивке внутренних поверхностей и финишному оформлению пространства.

Быстро, надежно, дешево – именно так можно охарактеризовать строительство щитового дома. Как видим, технология его возведения и в самом деле очень проста и доступна. Так что, если вы давно думаете о собственном жилище, но боитесь браться за сооружение традиционного здания, возможно, облегченная альтернатива в виде щитового дома – именно ваш вариант.
