Подземный провод электричества в дом. Кабель для разных способов ввода электричества в дом

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем . В работы добавляется:

• Рытье траншеи от опоры до дома и её оборудование;
• Проход (отверстие) фундамента внутрь дома;
• Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
• Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом — технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От (не обязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее 1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

• Кабель бронированный ВБбШв, ВКбШв, ВБбШнг(А), ВБШв. Посмотреть номенклатуру кабелей ВБШв можно тут http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/kabel-silovoj-s-pvh-izolyaciej/vbbshv-4×150/

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

• Кабели ВВГнг и АВВГ

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

Рытье траншеи

• Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
• Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.

• На дне траншеи не должно быть кореньев, строительного мусора.
• На дне траншеи делается песчаная подушка.
• Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

• Через фундамент;
• Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3.05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

Выводы

• Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
• Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
• Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
• Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

В статье будет рассказано о том, как осуществляется ввод электричества в дом со столба проводом СИП через трубостойку или под землей. Стоит обратить внимание на то, что суммарная мощность всех потребителей, которые находятся в доме, может быть весьма внушительная. По этой причине ввод является самым уязвимым местом, ошибок при монтаже допускать никак нельзя. В нашей статье вы узнаете о том, как прокладывать кабель, а самое главное, какой именно нужно использовать. А также будет упомянуто о том, как правильно организовывается схема распределения электричества.

Принцип распределения электросети

Для начала нужно определиться с тем, что такое электрический ввод. Это граница между двумя сферами электроснабжения - внешней и внутренней. Это та самая линия, которая связывает домашнюю и муниципальную части электроснабжения. Поэтому знать, как сделать ввод электричества в дом со столба своими руками, крайне важно. Ведь на этом именно участке наивысшая нагрузка. Следовательно, требования к обустройству ввода самые высокие. Ресурс ввода втрое ниже, нежели электропроводки в самом доме.

Судя по опыту электриков, существует несколько точек подключения:

1. В 95% случаев от опор ВЛЭП.
2. Не более 1-2% случаев - к коллекторным узлам подземных кабельных трасс.
3. Примерно в 3-4% случаев подключение осуществляется к низким шинам трансформаторных подстанций.

Сложные схемы распределения

Существуют и более сложные варианты подключения, когда врезку делают в линию кабелей при помощи разветвительных муфт. В таком случае приходится обустраивать новый технологический колодец или коллектор надземного типа. На практике реализуется подобная схема ввода довольно редко.

Подвод к счетчику

Электропроводка, которая идет непосредственно к счетчику, должна быть на виду, никаких соединений не допускается делать. Это связано с тем, чтобы не было возможности снимать напряжение в обход прибора учета электроэнергии. Для того чтобы не делать акты скрытых работ и не осуществлять пломбировку коробок с соединениями, приборы учета устанавливаются на фасаде дома.

В этом месте человек, осуществляющий инспекцию, имеет свободный доступ к счетчику. Неразрывность вводного провода также очень просто проконтролировать. Электрики советуют выполнять монтаж именно таким способом.

Раздел ответственности

Именно по счетчику можно осуществить раздел ответственности между поставщиком и потребителем электроэнергии. Прибор учета и все линии, которые подключаются к нему, относятся к проектам внутреннего снабжения. А вот ввод электричества в дом со столба проводом СИП или любым другим - это сфера обслуживания городских электросетей.

На этом месте могут возникнуть споры, так как поставщик электроэнергии не допускает подачу до того момента, пока не будет опломбирован прибор учета. А так как счетчики ставятся исключительно работниками распределительных сетей, то у потребителя возникают трудности с монтажом отходящей линии. Идеальный вариант - это монтаж всей внутренней проводки и вывод кабеля на фасад дома для соединения с центральной линией электроснабжения.

Внутренние работы

При монтаже внутреннего электроснабжения необходимо сделать временный ввод, чтобы осуществить штробление, сверление и пусконаладочные работы. Поэтому сначала нужно сделать так называемый временный ввод, а только после окончания монтажа всех внутренних соединений можно вскрыть счетчик и выполнить подключение к линии через него. Само собой, после пусконаладки обязательно прибор учета нужно опломбировать.

Кстати, пломбировка является платной, может сопровождаться различными бюрократическими проволочками. Для упрощения рядом с прибором учета ставится распределительная коробка IP55, в которую заводится проводка. Иногда допускается установка распределительного узла непосредственно со счетчиков. В этом случае удобно будет сделать несколько вводов. Например, один - в дом, второй - для уличного освещения, третий - для гаража или летней кухни.

Как подобрать кабель

Стоит отметить, что ввод электричества в дом со столба кабелем очень большого сечения нецелесообразно делать, если потребителей энергии мало. Поэтому давайте определимся с тем, какие провода можно использовать, а какие нельзя. Сразу отметим, что запрещено прокладывать скрытым способом в помещениях. Поэтому для организации ввода и внутренней электропроводки используются провода, у которых жилы медные цельные, например ПВ-1 или ВВГ. Их удобно укладывать в пластиковые или стальные трубы.

Многие считают, что у внутреннего кабеля должна быть проводящая способность эквивалентна линии ввода, которая подключена к муниципальной сети. Но такой подход назвать верным нельзя, так как при суммарной мощности в 3-4,5 кВт производить дублирование 16 кв. мм (именно такое сечение минимальное для проводов СИП), прямо скажем, невыгодно. Поэтому нужно сделать так, чтобы коэффициент надежности был около 1,3, когда рассчитываете сечение провода по току.

Электрики советуют при прокладке ввода использовать провода, сечение которых - 2,5 или 4 кв. мм, максимальное - 6 кв. мм. Соответственно, токи уставки для входных автоматов - 25 А, 32 А, 40 А.

Как выбрать систему прокладки кабелей

Нужно учитывать, что кабель, которым выполняется ввод электроэнергии в дом, подвергается высоким нагрузкам и нагреву. Поэтому необходимо его защищать всеми способами от воздействия атмосферных явлений, повреждений. А если производится прокладка по горючему основанию, то потребуется защитить провод и от воспламенения. Обязательно придерживайтесь норм при вводе электричества в дом под землей.

Что касается маршрута, то он зависит от того, где расположен домовой щит или распределительный узел. В том случае, если конечная точка находится на внешней стенке, то разумнее окажется провести кабель по фасаду от счетчика. Удобнее всего это сделать под свесом крыши. Рекомендуется кабель затянуть в трубу из полиэтилена или гофру.

Что касается прокладки по чердаку или в фундаменте цокольного этажа, то это можно сделать только после того, как кабель будет защищен пластиковой или стальной оболочкой. Разрешается осуществлять монтаж как открытым способом, так и в стенах или перекрытиях.

Если узел учета удален

Некоторые электроснабжающие организации в последнее время практикуют установку узлов учета за пределами домовладений. Как правило, такое происходит при предотвращении Иногда, конечно, причиной является высокая протяженность линии, отходящей от счетчика. При этом, кстати, обязательно нужно учитывать все потери, которые могут быть в проводниках.

Передача электроэнергии напряжением не более 1 кВ производится при помощи ВЛЭП 0,4 кВ, имеющими самонесущие изолированные провода. Довольно редко производится прокладка кабелей под землей. Осуществляется это только тогда, когда невозможно сделать воздушную линию (или нежелательно).

Обратите внимание на то, что ввод электричества в дом со столба под землей достаточно практичен - провода не испортят внешний вид строения. Также отсутствует вероятность обрыва кабеля при сильных ветрах. Кстати, кабели, которые укладываются под землей, разрешено вести в помещениях. А вот СИП нельзя использовать в зданиях. Причина кроется в том, что оболочка из полиэтилена очень плохо справляется с перегревами. А проложить подземную линию труда не составит - хватит траншеи в грунте, подушки из песка в 20 см и оболочки в качестве защиты (труба ПНД). И то оболочка нужна только в том случае, если у кабеля нет своего бронирования.

Во время работы с воздушными линиями необходимо сделать плавный переход на провод, используемый для прокладки внутри помещения. Обратите внимание на то, что СИП - это алюминиевый провод, тогда как внутри дома нужно использовать медные. Чтобы исключить образование окислов, используются клеммные соединения с изолирующими смазками. Допускается также применять открытые винтовые колодки.

Как обслуживать ввод

Самое первое, что необходимо сделать после монтажа, - это испытать на сопротивление изоляционного слоя, а также петли ноль-фаза. Если испытания дали удовлетворительный результат, то главный щит и ввод можно допускать к эксплуатации. Через полгода после монтажа обязательно нужно провести обтяжку абсолютно всех винтовых соединений - начните от автоматического выключателя, который устанавливается до счетчика, а закончите зажимами на ВРУ.

Раз в пять лет нужно проводить перетяжку, при обнаружении окислений обязательно производится очистка. Примерно с такой же периодичностью нужно осматривать провода, выявлять повреждения. Ввод может прослужить около 30 лет. Спустя этот срок необходимо провести тщательную экспертизу кабеля. Если имеются оплавления на изоляционном слое, пересыхание, появление в кабеле хруста, то это говорит о том, что проводники плохо справляются с нагрузкой, которая на них воздействует. Поэтому ввод рекомендуется заменить более мощным.

Это приведены примерные сроки проверки. Если вы заметили повреждения на ранних сроках, то рекомендуется проверить состояние всего кабеля, при необходимости осуществить его замену. Лучшим выходом из ситуации окажется расчет и монтаж нового ввода. Причем нужно делать запас по мощности около 25-30%, чтобы провода справлялись с любыми пиковыми нагрузками.

Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами. Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения.
Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки.
Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации.
Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
2. Подключение с помощью СИП-кабеля.
3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками.
Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Как проложить кабель в земле видео смотрите ниже:

Ввод электричества с помощью СИП

Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба. Монтаж осуществляется в таком порядке:

1. Получить разрешение на подключения электричества.
2. Приобрести необходимое количество провода и арматуры для его крепления.
3. Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.

Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.

Как сделать ввод электроэнергии в дом видео смотрите ниже:

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Заключение

Как сделать ввод электричества в частный дом, решать должен владелец построенного жилья. При осуществлении такого вида работ, должны выполняться правила противопожарной безопасности. Правильно выполненное подключение, позволяет безопасно эксплуатировать даже деревянные строения. Для того чтобы электрическое оборудование работало
в течение многих лет, монтаж его должен осуществлять квалифицированный электрик. Только правильно выполненный порядок и устройство электроснабжения позволит безопасно эксплуатировать этот вид энергии.

С каждым годом растут объемы загородного строительства. Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.

Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.

Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.

Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.

Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.

При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.

Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.

Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.

Фото процесса ввода электричества в дом

Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода — воздушным или подземным — а также типом кабеля и его сечением. Так что вам придется разбираться с тем, как можно подключить электричество от столба к дому и выбрать свой вариант.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

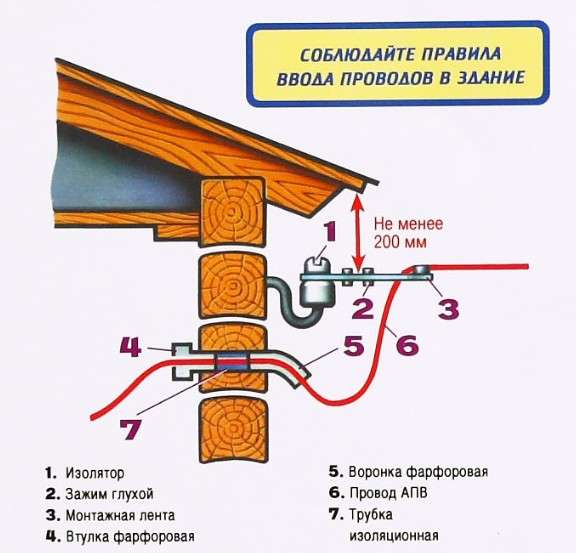

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 кв. мм
• 3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления . В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
