Чертежи самогонных аппаратов с ректификационной колонной. Делаем бражные колонны самостоятельно

Для домашнего производства крепких напитков необходима современная аппаратура, сделанная из качественного материала. В магазинах производители предлагают модели, которые делятся на дистилляторы и ректификаторы. Многих начинающих винокуров мучает вопрос: что лучше для домашнего самогоноварения - колонна или самогонный аппарат.

Принцип действия мало чем отличается, а вот конечный продукт у ректификационной колонны получается лучше и чище, а по крепости ему нет равных, т. к. это практически чистый спирт. Чтобы узнать, чем же отличаются эти аппараты, какие у них технические параметры, индивидуальные нюансы, имеются ли недостатки, надо прочитать эту статью.

Вся процедура перегонки состоит в теплообмене, который происходит в изделии, в процессе охлаждения сырец отделяется, а очищенная субстанция появляется на выходе из устройства. При разной температуре нагрева вы получаете разные вещества:

• t=+56 C - получим ацетон;
• t=+65 C - можно выделить метиловый спирт;
• и только при t=+78 C получается спирт-ректификат;
• если продолжать нагревание до температуры кипения воды и выше, например, до 100 градусов, то на выходе получим воду, приправленную сивушными маслами и всякими примесями.

Основа всего происходящего в колонне процесса - контакт жидкого и парообразного состояния различных веществ, в результате чего выделяются различные пары, которые оседают в дефлегматоре, и только спиртосодержащие проходят дальше.

В испарителе происходит дополнительный нагрев, но только до +78 градусов, поэтому все вредные примеси и вода конденсируются и остаются в устройстве. На разных участках изделия происходит индивидуальное взаимодействие паров и конденсата, а фракции различного температурного уровня выпадают в конденсат и стекают в нижнюю часть.

Колонна - это устройство, имеющее определенную высоту, с вытянутой по всей длине емкостью, поэтому получается различная температура: до самого верха доходят только спиртосодержащие пары, все остальные фракции выпадают в конденсат, т. к. температура меньше, чем нужно для их кипения. Вкус и крепость конечного продукта существенно отличается в лучшую сторону от самогона, пропущенного через стандартный дистиллятор.

Современные модели колонн отличаются весьма высокой производительностью, а спирт, появляющийся в результате ректификации, не имеет сивушного запаха и посторонних примесей.

Чем отличается самогонный аппарат от ректификационной колонны

Самое главное отличие: стандартный аппарат для домашнего самогоноварения состоит из перегонного куба и змеевика-холодильника, где происходит конденсация спиртосодержащих паров. В некоторых моделях присутствует сухопарник, где происходит качественное отделение примесей и ароматизация паров для получения элитного алкоголя в виде бренди или виски.

Колонна же - довольно сложное устройство, она в основном предназначена для очистки уже полученного самогона, чтобы устранить все мельчайшие посторонние вкрапления и получить чистый спирт. Конструкция выполняется из нержавеющей стали, меди или латуни, т. к. внутри происходят весьма сложные высокотемпературные процессы и стойкость к коррозии должна быть довольно высокой.
Нижняя часть колонны называется царгой, а верхняя - охладителем или дефлегматор, потому что именно там происходит окончательное отделение различных флегм. В его крышке имеется трубка для связи с окружающей средой, чтобы внутреннее давление не превысило допустимого значения. Все нюансы работы мы уже обсуждали, поэтому опускаем.

Изделие устанавливается на перегонный бак или куб, а все соединения должны быть идеально герметичны. В самой верхней части находится отводная трубка для паров спирта, лучший вариант, когда и она имеет дополнительный холодильник. Высота изделия приличная, некоторые образцы до 2 м, поэтому такая конструкция может не поместиться в помещении: 2м + бак + плита. Лучший вариант — нагревать бак на специальной плите для самогоноварения: она имеет малые габариты, как настольная электроплита.

Брагу перегонять через колонну не рекомендуют, хотя сегодня производители уже освоили выпуск усовершенствованных образцов, которые справляются и с таким применением. Вердикт прост: самогонные аппараты предназначены для перегонки спирта-сырца, а колонна может очистить его практически полностью от запаха и вредных примесей.

Помните! Ректификационную колонну используют для получения чистого спирта, а если вы хотите делать ракию, бренди, где нужен аромат и специфический привкус исходного продукта, то используйте только самогонный аппарат.

Типы самогонных аппаратов и ректификационных колонн

Всего в мире существуют два основных типа устройств для практического самогоноварения:

1. Спиртосодержащие пары отводятся в сторону для охлаждения - сразу в змеевик или через сухопарник.
2. Пары отводятся вверх в ректификационное устройство, где происходит отделение примесей, полная очистка от запахов и последующее охлаждение.

Классические устройства подразделяют по системе охлаждения: при помощи змеевика или прямоточные, где охлаждающим элементом является корпус холодильника.

Колонны делят по количеству получаемого конечного продукта:

• простые, обеспечивающие разделение исходного сырья на два конечных продукта - ректификат и осадок;
• сложные - они обеспечивают разделение более, чем на два продукта, колонны с отбором дополнительных фракций в виде боковых погонов и из специальных отпарных стриппингов.

Существует также разделение по назначению, величине давления, принципу действия или организации контакта внутри конструкции.

Кроме этого, колонны делятся на полные и неполные. Неполные изделия делятся еще на два вида:

1. Бражная или отгонная колонна, которая действует по такому принципу: на верхнюю тарелку попадает спиртосодержащий пар, а из куба выходит чистая вода. Конденсат выпадает в холодильнике, а дефлегматор не устанавливается.
2. В спиртовых колоннах все происходит зеркально: под нижнюю тарелку подается пар. Из верхней части отводится спирт, а снизу - остаток с водой, дефлегматор выполняет функцию питания жидкой средой. Такие колонны устанавливаются на аламбики.

Первые не предназначены для получения чистого спирта, а второй вариант не применяется для получения чистой воды.

Характеристики обоих устройств

Всем известно, что основное назначение самогонного аппарата - это получение спиртосодержащей жидкости из браги путем ее перегонки и последующей очистки. Основными техническими параметрами являются:

Объем

Именно он влияет на масштаб производства в домашних условиях, поэтому выбор изделия основан на этом параметре: чем больше браги, тем больше литров спирта-сырца, который очищают различными методами или осуществляют повторную перегонку.

Материал

В основном все детали современных моделей выполнены из пищевой или медицинской нержавеющей стали. В производстве используются такие марки:

• AISI 304 благодаря довольно высоким очищающим свойствам применяется в медицине, на молочных фермах и аналогичных заводах;
• сталь марки 430 имеет низкое качество, но зато изделия из нее можно нагревать на индукционных плитах;
• сплавы с медью и комбинации сталей разных марок встречаются у многих моделей самогонных аппаратов отечественного и зарубежного производства.

В самодельных устройствах пока еще используется алюминий, но он уже практически вытесняется более надежными материалами. Змеевики изготавливают из меди или латуни, только элитные аппараты под названием аламбики, которые применяются для производства домашнего элитного алкоголя, выполнены полностью из меди.

Дополнительные устройства

К ним относятся термометр, спиртометр, сухопарник, дефлегматор и другие, помогающие контролировать процесс перегонки. Повторное очищение дает хороший результат, но его не проводят в том случае, когда надо получить ароматный напиток с запахом.

Технические характеристики универсальных ректификационных колонн для наглядности лучше представить в виде небольшой таблицы:

Все уплотнительные соединения в колонне выполнены из высокотемпературного пищевого силикона с гарантийным сроком эксплуатации не менее 10-20 лет, температура допускается до +150°С.

Преимущества и недостатки

Стандартный аппарат для производства самогона имеет следующие плюсы:

1. Простейшая конструкция, принцип действия понятен всем пользователям, можно изготовить самостоятельно без больших финансовых затрат.
2. Большое количество рецептов, которое идет в комплекте с готовой моделью, но можно значительно расширить их, изучив рецептуру в интернете.
3. Высокая надежность конструкции и всех материалов.
4. Низкая стоимость, которая особенно влияет на широкую доступность для всех слоев населения.

Ректификационные колонны имеют свои преимущества:

1. Получение чистого продукта без запаха и посторонних примесей.
2. Крепость конечного продукта намного выше, чем у простого аппарата.
3. Применяется для выделения спиртосодержащей жидкости из браги на основе сахара, т. к. именно там много посторонних примесей и запаха.

В сравнении классический аппарат имеет больше негативных особенностей:

• невысокая производительность;
• низкий процент содержания спирта - не более 70%;
• малая степень очистки при первичной перегонке;
• опасность при несоблюдении мер безопасности.

У ректификационных колонн только один недостаток - большая высота конструкции.

Что лучше выбрать

Если сравнивать конструкцию классического изделия для самогоноварения и ректификационную колонну, то разница ощутимая, да и используют их для разных целей. Поэтому ваш выбор будет напрямую зависеть от целей, а также от того, что вы собираетесь перегонять:

1. Для винной браги, а также на основе ягод и фруктов лучше использовать самогонный аппарат.
2. Для браги из сахара лучше применять колонну, т. к. конечный продукт получается чистый и без запаха.

Сегодня в продаже имеются модели универсальных изделий, которые могут работать в качестве простого дистиллятора или как мощная ректификационная колонна.

Особым спросом у опытных винокуров пользуются устройства, сделанные немецкими производителями, имеющими дополнительную царгу, которая вкручивается в дистиллятор. Например, колонна и аппарат имеют одинаковую производительность 2 л/ч, но вот продукт получается довольно разный:

• плотность или крепость у классического изделия всего 60%, а у колонны - 96%;
• уровень очистки у дистиллятора в 60 раз ниже, чем у колонны.

Самогонные аппараты практичнее из-за своих габаритов, а колонны намного выше - самая компактная будет около метра в высоту.

Если сравнивать производительность разных изделий, то классика выдает 2 л в час спирта-сырца, а колонна - 2 л чистого спирта 96,6% или в пересчете на 60% самогон - 6-7 л. Поэтому при покупке надо определиться, что для вас важнее - чистота конечного продукта или простое использование изделия в любом месте. Финансовые возможности также играют важную роль.

Выводы

Если говорить о чистоте конечного продукта, то ректификационные колонны на голову выше простого самогонного аппарата, но большое значение имеет финансовая сторона. Каждый пользователь выбирает для себя необходимую модель, мы же бесстрастно констатируем, что классика жанра все-таки проигрывает техническому прогрессу в лице более продуктивной ректификационной колонны по основным техническим показателям.

Опытные самогонщики знакомы с множеством видов самогонных аппаратов, но выше всех их они ставят ректификационную колонну. Да, ее сложно изготовить самостоятельно и также сложно использовать в домашних условиях, но что мешает купить колонну промышленного изготовления? Благо на рынке различных моделей ректификационных колонн очень много.

Но одной покупки для получения хорошего продукта недостаточно. Самогонщик должен знать, как устроена ректификационная колонна и принципы ее работы. Эта статья поможет узнать об этом.

Под дистилляцией понимает процесс перегона перебродившей смеси в летучие компоненты, которые затем конденсируются и превращаются в самогон. Этот процесс по своей сути примитивен. Вода закипает при 100 ° С, а спирт начинает испаряться при 78 ° С. Достаточно нагревать брагу, но не доводить до кипения, чтобы спирт начал испаряться. После этого он конденсируется в виде самогона. Полученный продукт снова можно перегнать, чтобы получить еще более крепкий самогон.

Примечателен тот факт, что в примитивных ректификационных аппаратах первые 100 мл самогона обладают наибольшей крепостью. Однако, помимо высокого содержания спирта в этой жидкости очень много вредных веществ:

• Летучих кислот.
• Эфиров.
• Альдегидов.

По этой причине опытные самогонщики первые миллилитры ректификационного спирта выливают или используют как средство для розжига. Пить этот раствор очень опасно для здоровья .

Первые 100 г дистиллята, полученного в домашних условиях, называются головой.

При ректификации спирта в перегонном кубе концентрация спиртовых паров при нагревании постепенно уменьшается. Определить уровень снижения спиртовых паров можно по температуре спиртовой колонне. Не стоит ждать, когда она сильно нагреется. Тогда из перегонного куба начнет испаряться вода.

На завершающем этапе ректификации появляется еще одна непригодная для употребления часть спирта. Речь идет о хвостах, содержащих метанол и сивушные масла. Узнать хвост можно по неприятному запаху. Он появляется тогда, когда крепость самогона на выходе из ректификационной колонны падает до 40%. Хвосты вовсе не обязательно выливать. Их можно перегнать повторно.

Виды дистилляции

Этот процесс бывает 2-х видов:

• Простая.
• Фракционная.

При простой дистилляции головы и хвосты не отсекаются. Оставшаяся после ректификации в перегонном кубе брага обычно называется бардой, реже кубовым остатком. Полученный продукт – дистиллятом. В таком продукте процентное содержание спирта обычно не превышает 30%. Количество вредных примесей в таком самогоне значительно превышает норму. Поэтому он требует повторной перегонки.

Фракционная дистилляция называется так потому, что из выходящий их самогонного аппарата продукт делится на 3 части:

1. Голова.
2. Сердце.
3. Хвост.

Первую и третью части отсекают. Остается вторая часть, пригодная к употреблению. Ее крепость может колебаться от 50 до 70%. Качество такого продукта относительно высокое.

Дистилляция и ректификация суть одно и то же. Вот только при использовании полноценной ректификационной колонны на выходе получается не дистиллят, а этиловый спирт.

Ректификационная колонна для самогонного аппарата позволяет разделить бражный спирт на составные части и получить на выходе чистый продукт без запаха, присущего сивушным маслами, ацетону и метанолу.

Благодаря ректификатору самогонщик может в домашних условиях своими руками изготавливать настойки и другие алкогольные напитки, по качеству не уступающие тем, что продаются в магазинах.

Естественно, ректификационную колонну можно использовать в качестве простого дистиллятора, для получения обычного самогона.

Главное отличие дистилляции от ректификации заключается в характеристиках конечного продукта. Ректификатор позволяет получить чистый спирт, но для него нужен спирт-сырец. Последний можно получить только перегоном браги в самогонном аппарате. То есть, ректификатор и самогонный аппарат должны использоваться вместе.

Также следует понимать, что из самогонного аппарата получается продукт, обладающий вкусом и запахом исходного сырья, ректификационная колонна выдает спирт с нейтральным вкусом и запахом.

Принцип работы ректификационной колонны

Схему ректификационной колонны можно найти в интернете. Согласно ей, ректификатор состоит из следующих частей:

• Испарительный куб, в котором хранится и нагревается сырье.
• Колонна, внутри которой за счет специальной насадки происходят процессы тепломассообмена.
• Дефлегматор.
• Узел отбора дистиллята в ректификационной колонне.

Чтобы понять устройство ректификационной колонны нужно понять принцип работы каждого ее элемента.

Это емкость для хранения и нагрева браги или дистиллята. При нагреве кубовая жидкость испаряется и потихоньку поднимается вверх по колонне. В верхней части ректификатора происходит разделение жидкости на отдельные фракции.

Нередко куб является основанием колонны. Его можно нагревать как на газовой, так и на электрической плите. В некоторых моделях куба используется нагревательный элемент – ТЭН.

При изготовлении спирта в перегонном кубе изначально перегоняется брага. Так можно получить спирт сырец, необходимый для последующей ректификации.

Куб, изготовленный в промышленных условиях, обязательно имеет встроенный термометр, позволяющий контролировать температуру браги. Как правило, сырье в кубе сначала нагревают до 70 ° С и только после этого подают в колонну охлаждающую жидкость.

Царга

Это центральная часть колонны , в которой происходят процессы темпломассобмена.

Ее работа выглядит следующим образом:

• Брага в кубе начинает испаряться и поднимается вверх по колонне, в верхней части которой установлен холодильник.
• Дефлегматор обеспечивает конденсацию спиртовых паров.
• Полученный дистиллят после конденсации спускается вниз по спиртовой колонне.
• Во время опускания дистиллят сталкивает с паром. Происходит тепломассобмен, в результате которого в верхнюю часть колонны поднимается наиболее испаряемая часть фракции.
• Она конденсируется и уходит в канал отбора.

Укрепляющая колонна может состоять из нескольких царг. Кроме того, нужно учитывать тот факт, что при увеличении высоты колонны процессы тепломассобмена становятся более активными. Это позволяет получить на выходе более ректификованный спирт.

Существует разновидность этого устройства под названием «торнадо». Она отличается от обычного ректификатора тем, что ее стенки подогреваются. Такой подход заставляет флегму испаряться непосредственно со стенок до момента контакта с холодильником. Это позволяет ускорить процесс ректификации и получить более чистый продукт.

Ректификационная насадка

Она состоит из 2-х частей:

Современные ректификационные колонны нередко оснащаются автоматическими блоками управления ректификацией. Этот прибор позволяет по заданной программе отделять хвостовую и пищевую части. В результате самогонщик может не сидеть все время около самогонного аппарата и делать отбор своими руками. Аппарат, благодаря БУРу сделает все сам.

Можно ли сделать полноценную ректификационную колонну своими руками?

Сделать самогонный аппарат с ректификационной колонкой можно в домашних условиях. Но стоит ли это делать? Экономия средств будет незначительной. Кроме того, из-за того, что дома сложно выдержать все необходимые параметры можно столкнуться с захлебыванием домашнего аппарата во время производства ректификатного спирта.

Происходит это из-за несоблюдения геометрических параметров устройства, в результате чего максимальная скорость движения пара превышается. Это приводит к скоплению жидкости в центральной части колонны, в результате чего тепломассобменные процессы прекращаются. Давление внутри царги растет. Самогонщик начинает слышать бульканье внутри аппарата.

К этой проблеме , кроме конструктивных недостатков, могут приводить следующие причины:

• Излишний нагрев самогонного аппарата.
• Переполнение перегонного куба.
• Засорение нижней части укрепляющей колонны.
• Перегонка в условиях низкого атмосферного давления.

Чтобы избежать этих проблем, ректификационный аппарат лучше купить, чем делать своими руками.

Российский гений, который желает регулярно вкушать спирт в чистом виде, не спит – таким видят человека собравшего самодельную ректификационную колонну своими руками.

Но, на самом деле это абсолютно не так!

С помощью ректификационной колонны можно получать такие вкусные напитки как абсент, виски, можно готовить ароматизированный спирт для и тд.

Раньше ректификаторы представляли собой многометровую колонну, но, сегодняшний вариант с «многоходовой» ректификацией позволяет сократить высоту колонны.

Если вы не уверенны в своих силах, то лучше купить ректификационную колонну в интернет магазине, например серия Добровар вполне позволяет получать 98% спирт с первой перегонки.

Однако, вернемся к тому, как сделать самодельную ректификационную колонну своими руками.

Предоставляем вам простой способ приготовления ректификатора в бытовых условиях. Внешний вид конструкции предоставлен в первом изображении. Кроме того, предоставлены чертежи ректификатора.

Для начала хотелось бы рассказать о том, почему самогонное устройство – переросток является самой удачной конструкцией.

Во-первых, данное устройство уникально, так как оно требует лишь подвода проточной воды. Регулировать температуру кипятильника можно при помощи выключателя света, который имеет плавную регулировку. Применять самодельную ректификационную колонну можно с любой емкостью, начиная от трехлитровой банки и заканчивая установленной скороваркой.

Давайте разберем схему ректификационной колонны, сделанной в домашних условиях.

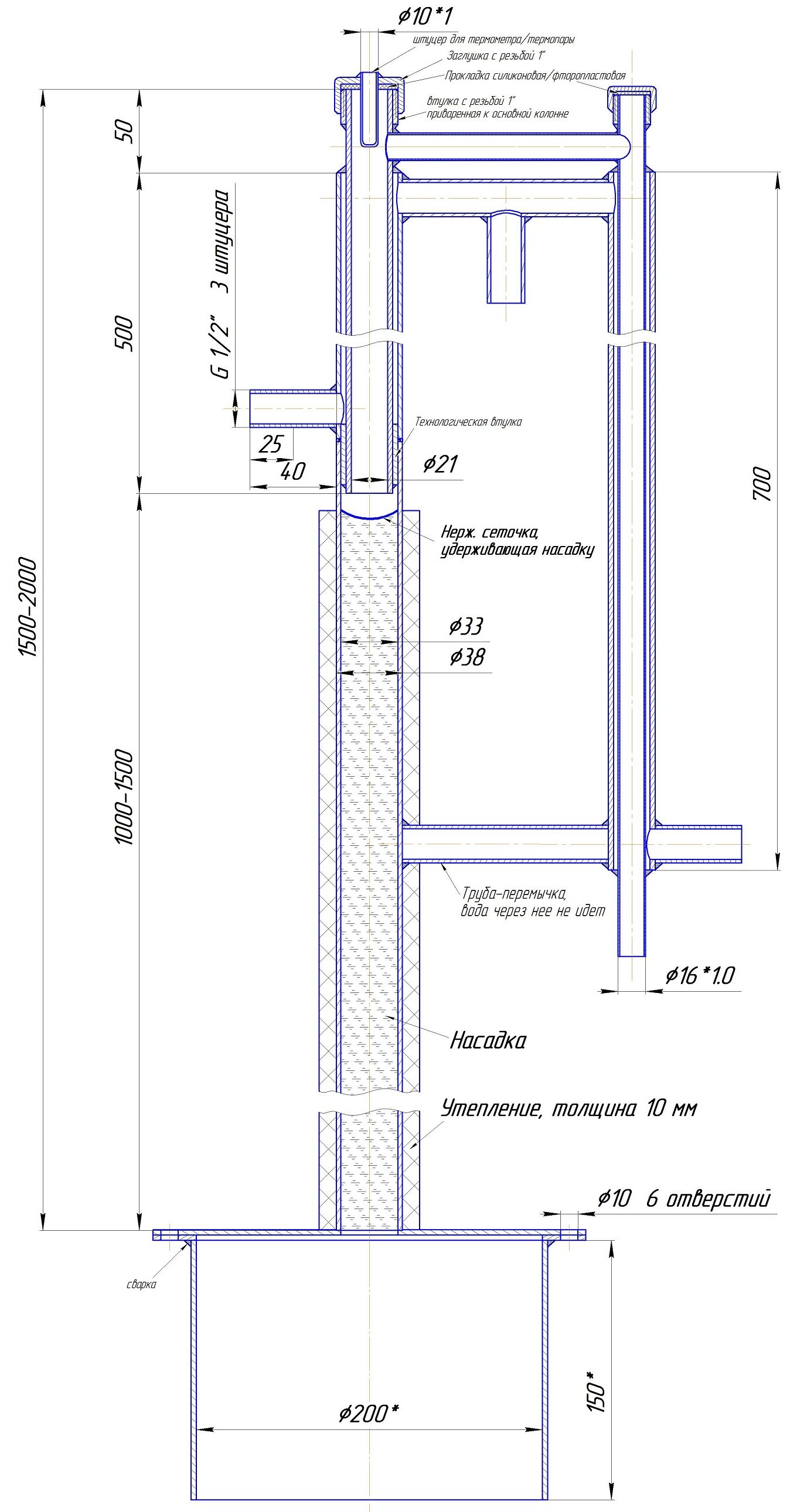

Чертеж ректификационной колонны

Как вы видите – конструкция достаточно проста. Холодильник и водяную рубашку можно изготовить из медной трубы, обернув ей трубы ректификатора. Вы можете сделать их из труб более толстого диаметра, чем использовали мы в нашей колонне. В таком случае вам необходимо спаять нижнюю и верхнюю часть со стенами. На оставшуюся часть нужно надеть утеплитель – для этого вам необходимо посетить строительный рынок и приобрести утеплитель для металлических труб.

Мочалки – это железная мочалка для раковин, которая нарезана ножницами. Как правило, мочалки изготавливают из нержавеющей стали, которые не портятся в процессе эксплуатации ректификационной колонны. Для трубы длиной 130 см и диаметром в 35 см необходимо затратить 15-20 мочалок.

Зажим медицинской капельницы необходимо использовать совместно с трубкой. Трубка послужит связью с атмосферой – это классическая иголка от шприца.

Высота ректификационной колонны, которая предоставлена на чертеже составляет 130 сантиметров (высота перегонного кубика – паяльника не учитывается).

Теперь немного теоретических знаний .

Ректификация – это многоразовая перегонка дистиллята, которая осуществляется в противоточных насадочных и тарелочных колоннах с контактными составляющими (тарелки, насадки т.д.).

Для успешного действия флегмы, стекающей по колонне вниз, и пара, который движется вверх, можно применять любые контактные составляющие, увеличивающие эффективность и площадь их действия. В качестве контактных составляющих в больших ректификационных колоннах, как правило, используются тарелки.
Каждая тарелка, которая расположена в колонне, называется ФТ – физической тарелкой. Ее предназначение – обеспечить стремительное движение состояния равновесия между паровой фазой и жидкостью.

Тарелки работают таким образом: пар в форме пузырьков с достаточно развитой поверхностью действует через слой флегмы, который находится на тарелке. В результате массовый обмен меж фазами интенсифицируется.

Стоит отметить, что при проходе пара сквозь одну тарелку равновесие между различными фазами не достигается. Фактическое состояние жидкой и паровой фаз по отношению к их состоянию оцениваются лишь коэффициентом правильного действия такой тарелки.
КПД обычной тарелки составляет 50-60%, то есть для достижения состояния полного равновесия фаз, которое соответствуют теоретически одной тарелке, требуются две физических.

Таким образом, получается, что для создания в ректификационной колонне-40-ТТ необходимо установить в ней около восьмидесяти тарелок обычной конструкции.

Для ректификационных колонн собранных в домашних условиях диаметром 30..50 мм эффективной контактной составляющей является специальная насадка, которая наполняет собой внутренний объем колонны. При работе колонны вниз дистиллят стекает по контактному наполнителю, а пар поднимается вверх.

В промышленных ректификационных колонах применяется насадка «ЗУЛЬЦЕР» из нержавеющей, гофрированной сетки или из нержавеющей проволоки в виде мелких пружинок спирально-призматического характера.

Обмены тепло-массы на контактных соединяющих проходят непрерывно по всей высоте колонны. Положение фазового равновесия, эквивалентное 1-й теоретической тарелке («ТТ») наступает после того, как пар преодолевает слой насадки – высоту единицы переноса («ВЕП») или высотой теоретической тарелки («ВТТ»).

Эта высота измеряется в миллиметрах, что в свою очередь позволяет рассчитать высоту будущей колонны. Поэтому в изготовлении установки в домашних условиях, речь идет о колонах, которые имеют диаметр от 30 – 50 мм, с применением насадочных контактных составляющих.

А так выглядит покупная ректификационная колонна в "полном обвесе".

Не смотря на такую заумную теорию - самодельная ректификационная колонна это очень простое изделие!

Вадим говорит:

Может диаметр трубы 35мм а не см???

Вадим говорит:

И еще у меня вопрос, зачем нужна связь с атмосферой?

Марат говорит:

Хорошая статья...
Тема не просто раскрыта, а написанная информация хорошо воспринимается, спасибо!

Сергей говорит:

Вадим, при выходе колонны на режим зажим от медицинской капельницы закрыт и если не будет связи с атмосферой возникнет избыточное давление и последующее разрушение аппаратуры.

георгий говорит:

А,что если вместо мочалок разместить ленточную спираль в виде шнека...тогда как рассчетать шаг этой спирали?

Игорь говорит:

Добрый вечер, а можно ли посмотреть на схематический рисунок? И какие прокладки нужно использовать в узлах соединения? Спасибо.

Артем говорит:

георгий, а чем вам мочалки железные не нравятся?

Николай говорит:

Где можно купить не дорогую р.колонну?

Анатолий говорит:

труба: диам. 50мм, длина 1.6см, без мочалок не працює. Причина?

Владимир говорит:

Я понимаю что не у всех есть возможность, но.
Хороший результат можно получить применив головку старого дистиллятора. Как правило у них раньше выходит из строя ТЕНы и куб, а головки просто выбрасывают.

Александр говорит:

Помогите разобраться, в чём разница между ректификационной колонной и дестилятором (типа Волжанин или Кум). Т.е отбор спирта ниже дефлегматора или же как у Волжанина?

Павел говорит:

Чтобы уменьшить высоту колонны, ставьте дополнительный холодильник в рабочей зоне (там где мочалки), и регулируйте температуру при перегонке.

Фёдор говорит:

То есть мочалки, в данномслучае, заменяют тарелки?

Илья

Колонна) - это аппарат для производства «недоректификата», то есть крепкого и относительного чистого самогона. На выходе продукт получается лучше дистиллята, но до ректификата не дотягивает. Про её отличие от обычного самогонного и ректификационного аппарата можно почитать здесь - .

Сегодня мы рассмотрим вариант изготовления укрепляющей колонны своими руками. Данная работа требует знания её устройства , а также владения сварочным аппаратом и болгаркой . Собрать что-то адекватное из хлама довольно сложно, но мы постараемся предложить вам самый бюджетный и доступный вариант, который на выходе будет давать крепкий и относительно качественный продут.

Составных частей не так много, как может показаться на первый взгляд.

• Три трубы с диаметром 32 мм из нержавейки.
• Две гайки для соединения с кубом.
• Холодильник из нержавейки
• Канализационная трубы, муфта и переходник на стиральную машину (дефлегматор).
• В качестве основы перегонного куба используется .

Так как мы будем делать цельную колонну , то вам понадобится сварочный аппарат с электродами и болгарка.

Конструкция не будет подразумевать разбора, а мыть её нужно будет напрямую воду.

Предлагаю перед работой изучить устройство и принцип её работы этого аппарата.

Наиболее удачно это сделал Счастливчик на своем канале на Youtube. Очень много вопросов закрыто в комментариях, поэтому тоже изучите этот раздел.

Чертежи

Вероятно, ваша основа для аппарата не будет такой же, как и у нас. По этой причине вы не сможете изготовить идентичную колонну, так как ваши размеры труб и соединений будут другими.

Поэтому мы подготовили для вас подборку чертежей , по которым вы можете ориентироваться во время работы. Выберите для себя оптимальный вариант, соберите все части и можно приступать к работе. Видео будет представлено далее.

Чертеж с размерами и названиями частей.
Из меди.
С царгой на 22 мм.
Наглядная схема.

Пошаговая инструкция по изготовлению укрепляющей колонны

Очень сложно объяснить практическую часть на словах, поэтому предлагаю вам посмотреть 2 видео от Youtube канала самопал PRODUCTION . Именно эти ролики считаются наиболее популярными, так как показывают бюджетный вариант изготовления укрепляющей колонны.

Весь процесс можно условно разделить на несколько частей:

1. Подготовка оборудования и составных частей аппарата.
2. Соединение и сварка труб, то есть создание герметичной системы.
3. Тестирование и улучшение перегонки (добавление или работа с дефлегматором).

На выходе получается довольно стрёмный, но рабочий самогонный аппарат. На нём вы сможете изготовить самогон с укреплением , отобрав большую часть вредных фракций из продукта.

Колонна из меди

Если нержавейка вас чем-то не устраивает, то единственной альтернативой будет медь . Аппарат получится дороже, эффективнее и лучше. За этим материалом сложно ухаживать, но результат всегда получается фантастическим.

Предлагаю изучить схему работы медной укрепляющей колонны и разобраться в её основных узлах. Автор расскажет о тех частях, из которых она состоит , поэтому после просмотра видео у вас будет объективная картина того, как её можно сделать.

Чтобы построить такой агрегат необходимо знать основные принципы работы колонны суть процессов, которые в ней происходит. А происходит там очень много интересного - процесс ректификации отличается своими физическими и химическими основами от обычной дистилляции.

Как работает колонна

Как и в обычном дистилляторе, в колонне есть и нагреватель и холодильник, которые являются полноценными рабочими элементами. Но на пути спиртосодержащего пара от поверхности браги до змеевика холодильника находится еще один сложный узел, который и называется ректификационной колонной. Он представляет собой высокую трубу, диаметр который больше ее длины в 30-50 раз. Оптимальные размеры для процессов тепломассобмена, которые происходят внутри колонны.

Нагретый пар поднимается по трубе вверх, по пути медленно охлаждается, конденсируется, и стекает вниз, обратно в емкость. При движении сверху вниз конденсат вступает в контакт с горячим паром, повторно нагревается, и легкокипящие компоненты вновь превращаются в пар. Среди этих компонентов есть и этиловый спирт. Если выбрать режим работы колонны таким образом, чтобы спиртовые пары начинали конденсироваться на определенной высоте, где установлен заборный патрубок, то в холодильник будет поступать чистый спирт, без примесей.

Спустя некоторое время в колонне установиться режим динамического равновесия, благодаря разнице теплоемкостей жидкой и паровой фазы, кроме того, жидкостно-паровая смесь разделяется на фракции по химическому составу, от которого зависит температура парообразования.

В самой верхней части собираются пары летучих примесей - альдегидов, ацетона и прочих ядовитых веществ. При температуре на верхнем термометре колонны выше 70 С они попросту улетают в атмосферу - колонна соединена с внешним воздухом патрубком или клапаном и работает практически под атмосферным давлением.

Примерно на высоте ¾ от длины колонны собираются спиртовые пары, которые и нужно отобрать. Ниже - сивушные масла и прочие вещества, температура кипения которых выше спирта. В зоне отбора спирта следует поддерживать температуру на уровне 74-78 С. чтобы это было возможным и требуется значительная высота колонны, чем объемнее зоны разных фракций, тем легче отделить одно вещество от другого.

Как сделать колонну для ректификации

Самодельная ректификационная колонна в домашних условиях - не миф. Это подтверждают многочисленные видео и фотографии в интернете и посты на форумах. Даже если они наполовину такие, как рассказывают о них умельцы, то такой аппарат делать стоит. Но нужно учитывать тот факт, что для получения самогона, как такового, ректификационная колонна, независимо от того, самодельная или промышленного изготовления, непригодна.

Ректификационный аппарат предназначен для получения спирта с минимумом добавок, в том числе и ароматических веществ и смол, которые и придают самогону особый аромат и привкус. Но полученный спирт можно использовать как основу для любых алкогольных напитков изготовленных в домашних условиях, не опасаясь отравления сивухой или метилами и эфирами, которые способствуют сильнейшему похмелью.

Для повторной перегонки спирта-сырца или обычного самогона, полученного на привычном для самогонщиков дистилляторе, ректификатор - вещь незаменимая. С качеством полученного продукта не сравнится ни одна система перегонки.

Технология изготовления колонны

Работать ректификационная колонна своими руками будет в домашних условиях надлежащим образом только тогда, когда ее высота будет не менее 1,8-2 м при внутреннем диаметре 40-50 мм. Такая колонна сложная в изготовлении, хранении и эксплуатации. Лучше всего делать ее разборной, на кламповых или резьбовых соединениях, удобно использовать и муфты. Если вы обладаете навыками работы на токарном станке, то муфтовое соединение не станет проблемой. В противном случае придется воспользоваться платными услугами профессионалов.

Из чего состоит колонна

Главные составные части ректификационной колонны:

• корпус;
• холодильник-дефлегматор;
• насадка (тарельчатая или спиральная);
• тепловая изоляция;
• термометры.

В состав всего самогонного аппарата входят еще и бак для браги и холодильник для конденсата, представляющий собой обычный змеевик. Если правильно сделать ректификационную колонну, то ее можно установить на любой самогонный аппарат с баком емкостью не менее 20 литров. На меньших объемах удастся только разогнать ее до рабочего режима и получить несколько литров спирта (процентов 50 от возможного выхода).

Оптимальный объем испарителя - 25-50 литров. Так удобнее регулировать температуру процесса, которая при ректификации является одним из основных факторов. Кроме того, изготовление спирта объемом до 8-10 литров занимает столько же времени на подготовку и разгон колонны, как и 3-5-ти литров. Экономия времени тоже в большинстве случаев очень важна для снижения себестоимости продукта.

Корпус колонны

Лучше всего сделать его из трех частей, примерно равных по длине. В нижней части к нержавеющей трубе приваривается фланец для установки на перегонный бак с крепкой крышкой. Высота колонны внушительна - около 2 метров. Фланцевое соединение на герметичной прокладке - оптимальное решение. Фланцы должны быть приварены таким образом, чтобы колонна находилась в строго вертикальном положении, только так она будет работать как следует.

Сегменты корпуса соединяются клампами или резьбой - как удобнее. Главное, чтобы обеспечивалась герметичность. Лучший материал главной трубы колонны - пищевая нержавейка. Она обладает сравнительно небольшой теплопроводностью, а в колонне потери тепла нежелательны, вплоть до поступления паров на холодильник.

Две нижние части колонны - просто отрезки трубы. В них будут помещены насадки - специальные приспособления, увеличивающие площадь контакта пара и жидкости. Более сложная самая верхняя часть - там:

• должен быть оборудован проточный холодильник;
• предусмотрен отводной патрубок;
• гнездо для термометра;
• воздушный клапан.

Проточный холодильник занимает приблизительно ½ часть верхней трети колонны. Самое простое решение - намотать медный или нержавеющий змеевик поверх трубы. Более сложный вариант - поместить тот же змеевик, шариковый холодильник или охладитель Димрота внутрь трубы. С этой целью можно использовать трубу большего диаметра, соединив с нижней частью при помощи переходника.

Вариантов здесь много - суть одна, дефлегматор должен обеспечить барьер на пути пара и превратить его в конденсат до достижения воздушного клапана. Туда должны проникнуть только пары с температурой не выше 60 С. Если холодильник не справиться со своей задачей, то вместе с летучими веществами в воздух уйдет спирт.

Воздушный клапан устанавливается в самой верхней точке колонны и служит для выравнивания давления. Можно клапан и не устанавливать, а просто вмонтировать тонкую медную трубку (Ø 3-6 мм). Наличие трубки требует особого контроля за температурой на всех этапах ректификации. При отборе голов Т= 55 – 65 С должна быть на уровне заборного патрубка.

Отбор осуществляется сквозь патрубок, врезанный в корпус ниже холодильника на расстоянии 2-5 см от него. Он представляет собой обычную трубку, к которой подключается силиконовый шланг от медицинской капельницы. Ректификационная колонна своими руками работает очень медленно, основной забор осуществляется в капельном режиме. Это нужно учесть - производство 8-10 литров спирта занимает целый рабочий день.

Насадка

Эта часть колонны - одна из самых важных. Для ректификации используются два вида насадок - тарельчатая, в виде колпачковых или ситчатых элементов, и спиральная, из металлической сетки, туго свитой в спираль или специальных проволочек, свитых в призматические спиральки, которые попросту засыпаются внутрь колонны. В последнем случае в нижней части колонны устанавливается сетчатый фильтр, предотвращающий выпадение насадки.

Самая эффективная для ректификационной колонны своими руками тарельчатая насадка колпачкового типа. Сделать ее можно и самому из готовых деталей, продающихся в интернете. В таком случае, начинать работу следует именно из приобретения тарелок - диаметр корпуса должен соответствовать их размерам. Легче найти трубу под тарелки, чем наоборот.

Медные тарелки для колонны

Ситчатые перегородки сделать намного легче, для этого нужна только дрель или сверлильный станок и набор сверл 2-3 мм. Перегородки делаются из нержавейки, латуни или меди. На 1 м высоты колонны их должно быть 8-10.

Сетку, специальные спирально призматические насадки Панченкова (РПН) или аналоги придется покупать в специализированных интернет магазинах. Самостоятельно их не сделать. Использовать сеточки для мытья посуды, как рекомендуют некоторые сайты, нельзя - для них используются неизвестные сплавы, которые могут вступить в реакцию с парами спирта или примесей.

Теплоизоляция

Колонну необходимо защитить от потерь тепла на высоту не менее нижнего среза дефлегматора. Для утепления подойдет любой эластичный теплоизолятор - пенополиуретан, Пеноизол, базальтовые трубчатые фольгированные утеплители типа ТЕХНОНИКОЛЬ. Утепление - очень важный этап. Если исключить потери тепла, то высоту фракционных слоев можно снизить на несколько десятков процентов. При этом концентрация вещества, в нашем случае - спирта, в них увеличится сохраняя четкие границы фракций.

Самодельная ректификационная колонна при своей сложности и низкой скорости перегонки позволит получить спирт достаточной очистки и из проверенного сырья. Из правильно подготовленной браги выход продукта, в перерасчете на 40 0 крепость, будет на 25-30% выше, чем у самогонного аппарата обычной конструкции, при несравненно лучшем качестве.
