Самые большие подводные лодки.

Среди всевозможных достижений человечества есть немало рекордов, авторство которых принадлежит нашим соотечественникам. Одним из таких является создание самой большой подводной лодки в мире. Советские подводные крейсеры проекта «Акула», построенные в 1980-х годах, по сей день не знают себе равных по величине.

Высота подлодки проекта «Акула» примерно равна высоте девятиэтажного здания. А теперь представьте себе девятиэтажку, уверенно двигающуюся вперёд на глубине в несколько сотен метров — подобная картина способна потрясти и не слишком впечатлительного человека!

Но советские конструкторы, работавшие над «проектом 941», о рекордах думали в последнюю очередь. Главной задачей было обеспечить сохранение военного паритета между СССР и США.

К 1970-м годам стало очевидно, что подводные лодки с ядерным оружием на борту играют очень важную роль в обеспечении безопасности государства.

Руководству СССР из донесений разведки стало известно, что в США начаты работы по созданию атомных подводных лодок нового поколения. Новые ракетоносцы типа «Огайо» должны были обеспечить США подавляющий перевес в ядерных носителях морского базирования.

В декабре 1972 года Центральное конструкторское бюро морской техники «Рубин» получило тактико-техническое задание на проектирование советского ракетоносца третьего поколения. Главным конструктором проекта стал Сергей Ковалёв , легендарный создатель советских подводных ракетоносцев.

«Акула», вид с правой раковины. Фото: Commons.wikimedia.org

Размер имеет значение

19 декабря 1973 года правительством Советского Союза было принято решение о начале работ по проектированию и строительству стратегических ракетоносцев нового поколения.

Новая советская трёхступенчатая межконтинентальная баллистическая ракета Р-39, специально предназначенная для вооружения подводных лодок нового типа, по своим показателям превосходила американский аналог «Трайдент-I». Р-39 обладала лучшими характеристиками дальности полёта, забрасываемой массы и имела 10 блоков против 8 у «Трайдента».

Но за всё нужно платить. Высокие качества Р-39 сочетались с невиданными для ракет морского базирования размерами — почти вдвое длиннее и втрое тяжелее американского аналога.

Это означало, что предстоит разработать совершенно уникальный подводный крейсер, размеры которого не будут иметь аналогов.

В результате ракетные крейсеры «проекта 941» имели наибольшую длину — 172,8 метра, наибольшую ширину корпуса — 23,3 метра, надводное водоизмещение 23 200 тонн и подводное водоизмещение 48 000 тонн.

Головной корабль серии, в которой предполагалось построить 7 ракетоносцев, был заложен на заводе «Севмаш» в 1976 году. Спуск на воду ТК (тяжёлого крейсера) 208 состоялся 23 сентября 1980 года.

Якорь «Акулы» в Северодвинске. Фото: Commons.wikimedia.org / Schekinov Alexey Victorovich

«Акулы» разного вида

Когда корпус лодки был ещё в стапелях, на его носу, ниже ватерлинии, виднелась нарисованная оскалившаяся акула, которая обвивала трезубец. И хотя после спуска, когда лодка встала на воду, акула с трезубцем скрылась под водой и больше её никто не видел, в народе крейсер уже окрестили «Акулой». Все последующие лодки этого класса продолжали именовать так же, а для их экипажей была введена особая нарукавная нашивка с изображением акулы.

С отечественными подводными «Акулами» существует определённая путаница. Название проекта не относится ни к одной из входящих в него лодок. Согласно кодификации НАТО, этот проект называется «Тайфун».

В кодификации НАТО «Акулами» именуются отечественные многоцелевые подводные лодки проекта 971 «Щука-Б». Головная лодка этого проекта К-284 носила собственное название «Акула», не имея при этом отношения к «Акулам-ракетоносцам».

А первой «Акулой» в истории подводного флота России стала подлодка конструкции инженера Ивана Бубнова , спущенная на воду в 1909 году. «Акула», ставшая первым подводным кораблём в ВМС России, созданным по русскому проекту, погибла на Балтике во время Первой мировой войны.

Но вернёмся к «Акуле-рекордсменке». Первая лодка нового проекта, ТК-208, вступила в состав ВМС СССР в декабре 1981 года, практически одновременно со своей конкуренткой «Огайо».

«Акула» во льдах. Фото: Commons.wikimedia.org / Bellona foundation

Ракетоносец повышенной надёжности

Основным типом вооружения ракетоносца являются 20 трёхступенчатых твердотопливных баллистических ракет Р-39. Ракеты имеют разделяющуюся боевую часть на 10 боеголовок с индивидуальным наведением, каждая по 100 килотонн в тротиловом эквиваленте, дальность полёта ракет — 8300 км.

С лодок проекта «Акула» может быть осуществлён старт всего боекомплекта одним залпом, интервал между стартом ракет минимальный. Запуск ракет можно осуществить из надводного и подводного положения, в случае запуска из подводного положения глубина погружения составляет до 55 метров, ограничения по погодным условиям для запуска ракет нет.

В отличие от американских подлодок типа «Огайо», которые прежде всего строились с ориентировкой на службу в тропических водах, ракетоносцы типа «Акула» обладают повышенной прочностью, позволяющей ломать лёд толщиной в 2,5 метра. Это даёт возможность «Акуле» нести боевое дежурство на Крайнем Севере и даже непосредственно на Северном полюсе.

Одной из особенностей конструкции лодки является наличие пяти обитаемых прочных корпусов внутри лёгкого корпуса, два из которых — основные, их наибольший диаметр составляет 10 метров, они расположены по принципу катамарана — параллельно друг другу. Ракетные шахты с ракетными комплексами находятся в передней части корабля, между главными прочными корпусами. Помимо этого, лодка оснащена тремя герметичными отсеками: торпедный отсек, отсек модуля управления с центральным постом и кормовой механический отсек.

Изготовление прочных корпусов осуществлялось из титановых сплавов, лёгкий корпус — стальной и имеет нерезонансное противолокационное и звукоизолирующее покрытие, вес которого составляет 800 тонн.

Уникальная конструкция «Акулы» обеспечивает выживание экипажа при возникновении чрезвычайной ситуации на её борту, подобной той, что произошла на подлодке «Курск».

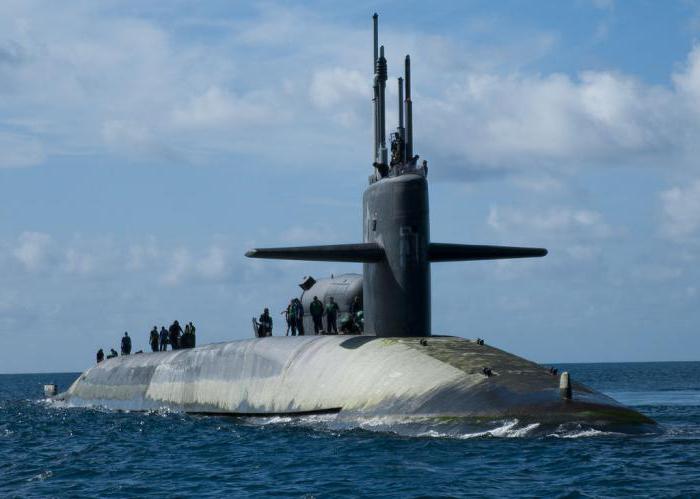

АПЛ тип «Огайо». Фото: Commons.wikimedia.org

«Плавучий Хилтон»

Уникальными были не только боевые характеристики новых подлодок, но и практически всё, что с ними связано.

Проект предусматривал строительство в подмосковном Обнинске специального центра подготовки подводников со всей инфраструктурой для членов экипажей и их семей.

Предполагалось, что каждая из «Акул» получит по три экипажа — два основных и один технический, которые будут нести службу вахтовым методом.

Первый экипаж, совершив боевой поход продолжительностью в 2-3 месяца, должен был убыть с базы в Подмосковье, после чего отправиться в отпуск. В это время на лодке должен был работать технический экипаж. По окончании ремонтных работ технический экипаж передавал лодку второму основному экипажу, отдохнувшему, прошедшему дополнительную подготовку в Обнинске и готовому к выходу в море.

Много внимания уделялось и быту подводников на самой лодке. Салон для отдыха, сауна, солярий, спортзал, две кают-компании и даже плавательный бассейн — ничего подобного советские подводники раньше не видели. В результате «Акулы» получили ещё одно прозвище — «плавучий Хилтон».

Своя среди китов

Главной слабостью первых отечественных атомных подводных лодок был высокий уровень шума, демаскирующий их. Корпуса у «Акул» были сконструированы так удачно, что уровень шума оказался значительно ниже, чем ожидали даже проектировщики. Для американцев же «молчаливость» «Акулы» и вовсе стала неприятным сюрпризом. Действительно, как-то неуютно становится при мысли, что где-то в океане бесшумно и незаметно движется «девятиэтажка», своим залпом способная превратить в радиоактивную пустыню несколько американских мегаполисов.

Подводники уверяют, что «Акуле» настолько удалось слиться с океаном, что киты и касатки нередко принимали ракетоносец за сородича, тем самым создавая ему дополнительное «прикрытие».

Появление в составе ВМФ СССР ракетоносцев проекта 941 «Акула» лишило военное командование США надежд на приобретение подавляющего перевеса над СССР в ядерных силах морского базирования.

Но в историю данного проекта вмешалась большая политика. После распада Советского Союза представители США, предлагая новые договоры по разоружению, проявляли живейший интерес к снятию с вооружения и утилизации советских «Акул».

ТК-202 в 1999 году, перед утилизацией. Фото: Commons.wikimedia.org

Первая, она же последняя

Из семи запланированных «Акул» были построены шесть, последняя из которых была принята в состав флота в сентябре 1989 года. Корпусные конструкции седьмой лодки были разобраны в 1990 году.

ТК-202, ТК-12 «Симбирск» и ТК-13 были утилизированы в период с 2005 по 2009 годы при финансовой поддержке США. ТК-17 «Архангельск» и ТК-20 «Северсталь» в 2004-2006 годах были выведены в резерв флота из-за отсутствия боекомплекта и ныне также ожидают утилизации.

Единственный ракетоносец проекта «Акула», до сих пор остающийся в строю, — это та самая подлодка ТК-208, спущенная на воду 23 сентября 1980 года.

В 2002 году ТК-208 был присвоено наименование «Дмитрий Донской». Самый большой подводный ракетоносец в мире прошёл модернизацию по проекту 941 УМ и ныне переоборудован под ракетный комплекс «Булава». Именно с борта «Дмитрия Донского» осуществлялась большая часть испытательных пусков «Булавы». Предполагается, что ракетоносец и в дальнейшем будет использоваться в качестве испытательной платформы гидроакустических комплексов и систем вооружения, предназначенных для российских подводных лодок новейших типов.

В современном мире большое значение в обеспечении безопасности государств играет подводный флот. Особенно, если это подводные лодки, несущие на себе стратегическое атомное вооружение. Именно они сдерживают крупные державы от открытого военного противостояния, которое может стать последним в истории человечества. А чем больше и мощнее подводный корабль, тем больше оружия он может нести и совершать более продолжительные автономные плавания у берегов потенциального противника.

Проект 941 «Акула»

На сегодняшний день самая большая подводная лодка в мире - это творение советских корабелов, подводный атомный ракетный крейсер стратегического назначения проекта 941 «Акула». Размеры его колоссальны, подводное водоизмещение равно 48 тыс. тонн. Длина гиганта - 172 м, а ширина 23,3м, в высоту боевой корабль сравним с 9 этажным домом. В движение подлодка приводится двумя водо-водяными атомными реакторами с двумя паротурбинными установками, расположенными по отдельности в прочных корпусах. Суммарная мощность энергетической установки - 100 тыс. л.с.

Мощная машина под водой может развивать скорость до 25 узлов, в надводном положении - 12 узлов. Погружаться она может почти на полкилометра, а обычная рабочая глубина - 380 м. Подводная лодка управляется экипажем из 160 человек и может находиться в автономном плавании целых четыре месяца. Причем для спасения всего экипажа большая подводная машина оснащена всплывающей спасательной капсулой. Вооружение «Акулы» состоит из:

• ракетного комплекса из 20 баллистических ракет, каждая из которых может нести 10 боеголовок по 100 килотонн с индивидуальным наведением (конструктивно была возможность нести 24 ракеты). Стартовая масса ракет Р-39 - 90 тонн, а боевая дальность - 8,3 тыс.км. Весь боекомплект ракет может быть выпущен одним залпом как с надводного, так и с подводного положения в любых погодных условиях.
• 6 торпедных аппаратов для пуска ракето-торпед и торпед калибра 533 мм и установки заграждений из мин;
• 8 комплектов ПЗРК «Игла-1» для противовоздушной обороны;
• радиоэлектронного вооружения.

Свое рождение большие «Акулы» получили на заводе «Севмаш», для этого был сооружен самый большой на планете крытый эллинг. Благодаря прочной рубке и серьезному запасу плавучести подлодка может проламывать толстый лед (до 2,5 м), что позволяет ей осуществлять боевое дежурство даже на северном полюсе.

Довольно много пространства лодки выделено для обеспечения комфорта экипажа:

• просторные двух- и четырехместные каюты для офицеров;
• маломестные кубрики для старшин и матросов;
• система кондиционирования воздуха;
• телевизоры и умывальники в каютах;
• спортзал, сауна, солярий, бассейн;
• живой уголок и салон для отдыха и т.п.

Подводные лодки типа «Огайо»

В свое время после лодок проекта «Акула» это были вторые по счету самые крупные подводные корабли в мире. Их подводное водоизмещение - 18, 75 тыс. тонн, надводное - 16,75 тонн. Длина махины - 170 м, а ширина ее корпуса - почти 13 м. Всего было выпущено 18 машин этого типа, каждая из которых получила вооружение в виде 24 межконтинентальных баллистических ракет с разделяющейся боевой частью. Экипаж судна - 155 человек. Скорость в подводном положении - до 25 узлов, в надводном - до 17 узлов.

Эти военные корабли имеют прочный корпус, разделенный на четыре отсека и отдельную выгородку:

• носовой, в который входят помещения боевого, обеспечивающего и бытового назначения;
• ракетный;
• реакторный;
• турбинный;
• выгородка с электрощитами, дифферентовочными и осушительными насосами, установкой для регенерации воздуха.

Проект 955 «Борей»

По длине этот ракетный подводный крейсер почти такой же, как и два предыдущих корабля - 170 м. Но это атомная подлодка четвертого поколения обладает подводным водоизмещением в 24 тыс. тонн, а надводным - 14,7 тыс.тонн. Поэтому по этому параметру она может смело находиться на втором месте после лодок проекта проекта 941 «Акула». К 2020 году планируется построить 20 подводных крейсеров этой серии. В настоящее время в строю находится уже три гиганта проекта 955: «Юрий Долгорукий», «Александр Невский», «Владимир Мономах».

Экипаж подводного судна - 107 человек, причем большая его половина - офицеры. Скорость его в подводном положении достигает 29 узлов, в надводном 15 узлов. В автономном плавании подводный корабль может находиться три месяца. Подводные лодки типа «Борей» разработаны в качестве замены атомных подводных лодок проектов «Акула» и «Дельфин». Подводные крейсеры этого проекта считаются первыми отечественными АПЛ, приводимыми в движение одновальным водометным комплексом. Основное вооружение - 16 твердотопливных баллистических ракет типа «Булава» с боевой дальностью 8 тыс.км.

Проект 667БДРМ «Дельфин»

Это еще один российский ракетный подводный крейсер стратегического назначения, который может похвастать большими размерами. В современном военно-морском флоте РФ это пока что самый массовый подводный крейсер стратегического назначения. Длина судна - 167 м. Подводное водоизмещение 18,2 тыс.тонн, надводное - 11,74 тыс.тонн. Экипаж корабля около 140 человек. Вооружение стратегических АПЛ состоит из:

• межконтинентальных баллистических ракет на жидком топливе Р-29РМ и Р-29РМУ «Синева» с боевой дальностью более 8,3 тыс.км. Все ракеты могут выпускаться одним залпом. При движении под водой на глубине до 55 метров запуск ракет возможен даже на скорости в 6-7 узлов;
• 4 носовых торпедных аппаратов;
• до 8 ПЗРК «Игла».

В движение «Дельфины» приводятся двумя реакторными установками общей мощностью в 180 МВт.

Подлодки типа «Вэнгард»

Конечно, Великобритания не могла не поучаствовать в конкурсе самых больших подводных атомных ракетных крейсеров. Лодки серии «Вэнгард» имеют подводное водоизмещение 15,9 тыс. тонн, надводное - 15,1 тыс.тонн. Длина судна - почти 150 метров. Чтобы начать постройку лодок «Вэнгард» была расширена и модернизирована судоверфь корпорации Vickers Shipbuilding and Engineering Ltd. В результате реконструкции она получила эллинг шириной 58 м и длиной 260 м, высота эллинга позволяет возводить не только АПЛ, но и даже эсминцы. Также был построен вертикальный судоподъемник грузоподъемность 24,3 тыс. тонн. Основное вооружение подводного крейсера - 16 баллистических ракет Трайдент II.

Лодки типа «Триумфан»

На последнем месте среди самых крупных подводных лодок находятся судна, изготовленные французскими кораблестроителями. Лодки типа «Триумфан» имеют подводное водоизмещение 14,3 тыс. тонн, надводное - 12,6 тыс. тонн. Длина ракетного крейсера - 138 метров. Силовая установка подводной машины - водо-водяной реактор мощностью 150 МВт, он обеспечивает скорость подводном положении до 25 узлов, в надводном - до 12 узлов. На вооружении у лодок типа «Триумфан» 16 баллистических ракет, 10 торпед и 8 крылатых ракет для запуска которых используются торпедные аппараты.

Как видно, в список самых больших подводных кораблей попали боевые машины, сконструированные ведущими мировыми державами, обладающими одновременно как стратегическими ядерными вооружениями, так и мощными военно-морскими силами.

Со времени своего появления в составе флотов всего мира подлодки играли в развитии всей тактики морского боя едва ли не решающее значение. Чего стоит хотя бы легендарная немецкая U-35, которая отправила на дно Атлантического океана 226 кораблей и транспортов, причем сделано это было всего за 19 боевых выходов.

Но те суда были весьма небольшими, а экипаж их жил в действительно спартанских условиях: максимальное удобство, на которое они могли рассчитывать — душ из морской воды, который им был положен регулярно, по собственному желанию. Времена шли, корабли становились все более впечатляющими. Не отошли от этой тенденции и их подводные сородичи. Не так давно появилась и самая большая в мире подводная лодка, которая способна затмить своими габаритами даже некоторые надводные суда.

Как это было

В конце сентября 1980 года на просторы Белого моря вышла «Акула». Неизвестен художник, который покрыл носовой отдел судна красивой росписью, изображавшей акулу и трезубец. Разумеется, после спуска на воду картину уже не было видно, но в народе название «Акула» уже прочно вошло в обиход.

Все суда этого класса официально стали называть этим именем, а для их экипажей даже был введен шеврон с изображением оскалившейся пасти акулы. На Западе эти подлодки стали именоваться Typhoon. Вскоре самая большая подводная лодка «Тайфун» стала официальным соперником американской "Огайо".

Да, в те годы наши бывшие союзники интенсивно пополняли свой подводный флот новыми судами... Но «Акула» должна была стать не просто очередной лодкой, а частью огромной и очень важной программы «Тайфун». Техническое задание на ее проектировку отечественная наука и промышленность получили еще в 1972 году, а куратором проекта был назначен С. Н. Ковалёв.

Но самая большая в мире подводная лодка все же известна во всем мире именно своими размерами. Отчего же все специалисты бывают шокированы ими? Быть может, корабль не так уж и велик?

Легендарные габариты

Официальное название одного из оставшихся в нашем флоте кораблей, - «Дмитрий Донской». Так каковы размеры самой большой подводной лодки? Ее полное водоизмещение составляет 27 000 тонн, в длину этот гигант равен 170 метрам, а ширина составляет 25 метров. Его палуба настолько велика, что там легко может развернуться груженый КАМАЗ. От киля и до верхней части рубки высота также равна 25 метрам. Для справки: это высота восьмиэтажного дома, улучшенной планировки и с высокими потолками. Остальные две субмарины ни в чем не уступают «Донскому».

Если же самая большая в мире подводная лодка поднимает все выдвижные устройства, то высота уже аналогична девятиэтажному дому. Нет, в проектировке судна не участвовал знаменитый Церетелли: просто такие габариты были обусловлены размерами новых межконтинентальных ракет повышенной мощности.

Ракетное вооружение

Новое оружие получило советское наименование «Гром», на Западе же они назывались Rif. Эти ракеты значительно превосходили американский «Трайдент-I», которыми оснащались лодки «Огайо», обладая много лучшими характеристиками по дальности полета и количеству разделяющихся боевых блоков, которые могли преодолевать практически любую систему противоракетной обороны.

Вот только платить за столь впечатляющие характеристики пришлось не менее впечатляющими габаритами. Каждая ракета не только весит 84 тонны, но и имеет диаметр в 2,5 метра! Американский же аналог весит 59 тонн. При сопоставимых характеристиках. Так что справедливости ради заметим, что наша самая большая в мире подводная лодка все же не смогла стать «самой-самой» по всем показателям.

Хотя нет, смогла. Дело в том, что «Акула» - единственный ракетоносец, который может обстреливать половину Земного шара, находясь при этом подо льдами Северного Ледовитого океана. Это что-то невероятное даже по сегодняшним меркам. Дело в том, что каждая ракета Р-39 могла поражать цели, расположенные на расстоянии 9000 км: проще говоря, выпущенная на самом Северном Полюсе ракета легко долетала до экватора. Разумеется, до США столь грозное оружие доставало и подавно. Так как наибольшая глубина погружения подводной лодки этого типа достигала пятисот метров, что на 200 метров превосходило показатели «Огайо».

Из-за этого лодкам не было нужды выходить в далекие морские походы: отойдя на пару тысяч километров, они могли буквально «раствориться» на просторах северных морей.

Зарубежные аналоги

Глупо было бы думать, что идея о создании гигантских субмарин посещала умы исключительно советских конструкторов. Какие известны самые большие подводные лодки мира? Во-первых, это упоминавшаяся нами «Огайо»: ее длина также составляет 170 метров, но вот ширина - «только» 12 метров. Собственно, на этом список заканчивается. Больше ни одна страна в мире не смогла создать ничего похожего.

Работа по проектированию и подготовка экипажей новых кораблей

Таким образом, конструкторам пришлось полностью перерабатывать компоновку судов. В конце 1973 года постановление о начале работ по проекту было окончательно одобрено. Первая лодка была заложена в начале 1976 года, а на воду ее спустили уже 23 сентября 1980 года. Помимо циклопических размеров, программа предусматривала совершенно невероятный распорядок эксплуатации этих объектов.

Секретность была невероятная, утечек не было вообще. Так, фото самой большой подводной лодки американцы вообще получили случайно, просто просматривая спутниковые снимки СССР. По слухам, в военном ведомстве полетели головы: просмотреть под носом такого «кита» - непростительная оплошность!

В Обнинске пришлось строить гигантский учебный центр с военным городком и полной социальной инфраструктурой. Там должны были готовить сразу несколько экипажей подводников. Для каждой (!) из семи лодок полагалось иметь три комплекта: два экипажа были боевыми, которые должны были работать посменно, и третий — технический, отвечающий за состояние механизмов. Режим их работы весьма своеобразен.

Первый комплект моряков бороздит просторы океанов в течение трех месяцев. Постепенно на корабле начинают копиться неисправности. Судно идет на базу, экипаж грузят в комфортабельные автобусы (где их уже ждут семьи), а затем отправляют на отдых. Место «курортников» занимают технари. Работники «паяльника и напильника» проводят полную диагностику всех систем, проводят профилактику и устраняют все найденные неисправности.

Таким образом, «Акула» - самая большая подводная лодка - похожа на автомобиль «Формула-1» на пит-стопе. Тут вам и «колеса» поменяют, да и пилота могут заменить, если в том будет необходимость.

Распорядок для второго экипажа

В это время второй боевой экипаж, слегка уставший от отдыха, прилетает в Обнинск. Здесь их немилосердно прогоняют по всем тренажерам, а затем моряки, доказав свою профессиональную пригодность, отправляются в Мурманск. После этого их отправляют на корабль, который к тому времени приведен в полную боеготовность и может выходить в море. Процесс повторяется снова и снова.

Вообще, условия для работы на этих субмаринах действительно сказочные. Матросы срочной службы вспоминают, что на борту имеется сауна, тренажерный зал и комфортабельные каюты. Служить так можно хоть целый год: психофизическая усталость минимальная. И это крайне важно для ракетоносца, который может месяцами «лежать» под льдами Северного океана, маскируясь от средств обнаружения противника.

Вот чем уникальны самые большие подводные лодки России (сегодня их осталось три).

Основные технические характеристики

В движение уникальные ракетоносцы приводились сразу двумя реакторами ОК-650ВВ, причем мощность каждого из них составляла 360 МВт. Топливом служила особо чистая двуокись урана. Чтобы понять мощь этих силовых установок, достаточно знать, что они бы легко обеспечили электрификацию всего Мурманска и его пригородов. Их энергия крутит гигантские гребные винты и обеспечивает функционирование сложнейших бортовых систем.

На флоте лодки получили также прозвище «батон», так как форма корпуса сильно напоминала это хлебобулочное изделие. Но это только лишь внешняя оболочка грозного корабля. Он нужен, чтобы максимально снизить сопротивление водной среды. Внутри «скорлупы» располагается второй, особо прочный корпус уникальной конструкции. Такого не делал никто в мире.

Более всего он напоминает две положенные рядом друг с другом гигантские сигары, которые соединяются друг с другом посредством сразу трех сквозных переходов, которые расположены на носу, в центре и на корме. После этого не вызывает удивления тот факт, что самая большая атомная подводная лодка в свое время проектировалась самыми лучшими инженерами Союза.

Проще говоря, в одном внешнем корпусе расположены фактически две подлодки. Для удобства их именуют «левый борт» и «правый борт», подразумевая этим термином всю «сигару» целиком. Уникальность конструкции еще и в том, что «борта» полностью дублируют друг друга: турбины, двигатели, реакторы и даже каюты. Если на одной половине все откажет, пройдет утечка радиации или что-то подобное, экипаж переберется на вторую половину и сможет привести гигантскую субмарину в порт приписки. Да, самые большие подводные лодки России не имеют аналогов в мире.

Характеристики корпусов

Все, что находится на правой субмарине, обозначается нечетными цифрами. На левой — четными. Так делается для того, чтобы экипаж попросту не запутался. К слову говоря, всех моряков на борту также называют «специалистами левого» или «специалистами правого» бортов, то есть даже экипаж на лодке полностью продублирован.

Между двумя корпусами остается довольно значительное пространство, в котором располагается все важное оборудование, которое крайне необходимо защитить от воздействия высокого давления прочих негативных факторов среды. Да-да, эта подводная лодка (самая большая, кстати) даже ракеты имеет там: располагаются они между бортами «сигар» и в передней части рубки (точнее, перед ней). Это также уникальная отличительная черта, так как подобной компоновки ракетного вооружения вы не найдете больше ни на одной субмарине мира.

При этом «Акула» как бы «толкает» свое массивное вооружение перед собой. Важно! При погружении вода заполняет (!) пространство между бортами, а потому при движении оказывает огромное влияние на маневренность судна. Это позволяет не только сэкономить ресурс двигателей, но и... невероятно понизить показатели шумности.

О том, как кит «Акулу» полюбил

Чем еще характерна эта подводная лодка? Самая большая — это хорошо, но американцы этих судов боятся совсем по другой причине.

Со времен появления субмарин более всего их экипажи боятся шума, который возникает при работе систем и механизмов. Шумы демаскируют корабль, выдают его вражеским ВМФ. «Акула» же со своим двойным корпусом стала чемпионом не только по размерам, но и по предельно низкому уровню издаваемого при работе шума. В одном случае результат и вовсе получился неожиданным... Где-то неподалеку от Шпицбергена самка кита долго кружила вокруг подлодки, принимая ее за своего кавалера.

Акустики, смеясь и шутя, записали на пленку ее любовные серенады. Кроме того, о корпуса «Акул» порой трутся косатки, издавая заинтересованные трели. Даже ихтиологи с мировым именем заинтересовались этим феноменом. Они пришли к выводу, что совокупность шумов двигателя и резонансных звуков масс воды, плещущихся внутри внешнего корпуса, как-то привлекает морских обитателей.

Конечно же, самая большая российская подводная лодка явно проектировалась не с целью обольщения китовых самок и игр с косатками, но эффект все равно получился крайне любопытным.

Еще раз об условиях проживания матросов

Даже по сравнению с надводными кораблями условия проживания на «Акулах» были просто немыслимо хороши. Пожалуй, разве что вымышленный «Наутилус» Жюля Верна мог потягаться с отечественной субмариной. Шутливо ее прозвали «плавучим отелем».

К экономии веса и габаритов при проектировании лодки не стремились, а потому экипаж проживал в роскошных каютах на два, четыре и шесть мест, которые были обставлены и вправду не хуже гостиничного номера. Спортивный комплекс также поражал воображение: огромный спортивный зал, множество тренажеров и беговых дорожек.

Четыре душевые и девять гальюнов также имеет далеко не каждый надводный боевой корабль. В сауне, стены которой были обшиты дубовыми досками, могли мыться до десяти человек. И даже бассейн в четыре метра длиной на борту также был. Что характерно: пользоваться всем этим богатством могли даже срочники, что для нашей армии вообще является чем-то немыслимым.

Удар в спину, или Современное положение дел

Западные страны просто панически боялись этих ракетоносцев. Разумеется, после развала Союза появилась куча «партнеров», которые сразу убедили правительство порезать на металл три уникальных корабля. Заложенный на верфях седьмой борт ТК-210 так и вовсе варварски растащили, решив не достраивать. Огромные суммы денег и титанический труд, которые народ СССР затратил на создание этих невероятных машин, были фактически выплеснуты в холодную воду Северного океана.

И утилизация прошла даже при том, что военные и конструкторы едва ли не умоляли создать на основе субмарин плавучие базы снабжения для северных городов. Увы, но сегодня службу продолжает нести только «Дмитрий Донской», который переделали под ракеты «Булава». Никакой опасности для США они не представляют. Крейсеры же ТК-17 «Архангельск» и ТК-20 «Северсталь» ожидают или утилизации, или столь же бессмысленной модернизации.

Как же американцы поступили со своими «Огайо»? Разумеется, их пилить никто не стал. Лодки проходят плановую модернизацию, их оснащают новыми крылатыми ракетами. Правительство США вовсе не намерено разбрасываться технологиями, на создание которых было потрачено столько времени и сил.

Первые случаи применения подводных лодок в боевых целях относятся к середине 19-го века. Однако из-за своего технического несовершенства субмарины долгое время играли только вспомогательную роль в военно-морских силах. Ситуация полностью изменилась после открытия атомной энергии и изобретения баллистических ракет.

Цели и размеры

Субмарины имеют разное предназначение. Размеры подводных лодок мира варьируются в зависимости от их целей. Одни рассчитаны на экипаж, состоящий всего лишь из двух человек, другие способны нести на борту десятки межконтинентальных ракет. Какие задачи выполняют самые большие в мире субмарины?

"Триумфан"

Французская стратегическая атомная подводная лодка. Её название в переводе означает "триумфатор". Длина лодки составляет 138 метров, водоизмещение - 14 тысяч тонн. Судно вооружено трёхступенчатыми баллистическими ракетами М45 с разделяющимися боеголовками, оснащёнными системами индивидуального наведения. Они способны поражать цели на расстоянии до 5300 километров. На стадии проектирования перед конструкторами были поставлены задачи сделать субмарину максимально незаметной для противника и снабдить её эффективной системой раннего обнаружения вражеских средств противолодочной обороны. Тщательное изучение и многочисленные эксперименты показали, что основной причиной раскрытия местонахождения подводного судна является его акустический след.

При проектировании "Триумфана" были использованы все известные методы понижения шумности. Несмотря на впечатляющие размеры подводной лодки, она представляет собой достаточно сложный для акустического обнаружения объект. Специфическая форма субмарины способствует уменьшению гидродинамического шума. Уровень звука, производимого при работе главной энергетической установки судна, существенно снижен благодаря ряду нестандартных технологических решений. "Триумфан" имеет на борту ультрасовременный гидроакустический комплекс, предназначенный для раннего обнаружения противолодочных средств неприятеля.

"Цзинь"

Стратегический атомный ракетный подводный крейсер, построенный для военно-морского флота Китая. Из-за повышенного уровня секретности значительная часть данных об этом судне исходит не от средств массовой информации, а от разведывательных служб США и других стран НАТО. Размеры подводной лодки определены на основе фотографии, сделанной в 2006 году коммерческим спутником, созданным для получения цифровых изображений земной поверхности. Длина судна составляет 140 метров, водоизмещение - 11 тысяч тонн.

Эксперты отмечают, что размеры атомной подводной лодки "Цзинь" больше, чем габариты предыдущих, технически и морально устаревших китайских субмарин класса "Ся". Судно нового поколения приспособлено для запуска межконтинентальных баллистических ракет "Цзюйлан-2", оснащённых разделяющимися атомными боеголовками. Максимальная дальность их полёта составляет 12 тысяч километров. Ракеты "Цзюйлан-2" являются эксклюзивной разработкой. При их конструировании были учтены размеры подводных лодок класса "Цзинь", предназначенных стать носителями этого грозного оружия. По мнению специалистов, наличие у Китая таких баллистических ракет и субмарин ощутимо меняет расстановку сил в мире. Примерно три четверти территории Соединённых Штатов оказываются в зоне поражения лодок "Цзинь", находящихся в районе Курильских островов. Однако по информации, имеющейся у американских военных, испытательные запуски ракет "Цзюйлан" часто заканчиваются неудачей.

"Вэнгард"

Британская стратегическая атомная подводная лодка, размеры которой позволяют соперничать с самыми большими субмаринами в мире. Длина судна составляет 150 метров, водоизмещение - 15 тысяч тонн. Лодки этого типа стоят на вооружении Королевского флота с 1994 года. На сегодняшний день субмарины класса "Вэнгард" являются единственными носителями ядерного оружия Великобритании. На них устанавливаются баллистические ракеты "Трайдент-2". Это оружие заслуживает отдельного упоминания. Его производит знаменитая американская компания для военно-морского флота США. Правительство Великобритании взяло на себя 5% стоимости разработки ракет, которые по замыслу конструкторов должны были превзойти всех своих предшественников. Зона поражения "Трайдент-2" составляет 11 тысяч километров, точность попадания достигает нескольких футов. Наведение ракет не зависит от американской системы глобального позиционирования. "Трайдент-2" доставляют до цели атомные боеголовки со скоростью 21 тысяча километров в час. На четырёх лодках "Вэнгард" размещены в общей сложности 58 таких ракет, представляющих собой "ядерный щит" Великобритании.

"Мурена-М"

Советская субмарина, построенная в период холодной войны. Основные цели создания лодки заключались в увеличении дальности действия ракет и преодолении американских систем гидроакустического обнаружения. Расширение зоны поражения потребовало изменения габаритов подводного судна по сравнению с предыдущими версиями. Пусковые шахты рассчитаны на ракеты Д-9, стартовая масса которых в два раза превышает обычную. Длина корабля составляет 155 метров, водоизмещение 15 - тысяч тонн. По оценкам специалистов, советским конструкторам удалось выполнить первоначально поставленную задачу. Дальность действия ракетного комплекса увеличилась примерно в 2,5 раза. Ради достижения этой цели субмарину "Мурена-М" пришлось сделать одной из самых больших подводных лодок в мире. Размеры ракетоносца не изменили в худшую сторону уровень его скрытности. В конструкции лодки была предусмотрена амортизация вибрации механизмов, поскольку в те времена система гидроакустического слежения США стала серьёзной проблемой для советских стратегических подводных судов.

"Огайо"

"Борей"

Разработка этого атомного подводного крейсера началась в Советском Союзе. Он был окончательно спроектирован и построен в Российской Федерации. Его название происходит от имени древнегреческого бога северного ветра. В соответствии с планами создателей лодка "Борей" в обозримой перспективе должна заменить субмарины классов "Акула" и "Дельфин". Длина крейсера составляет 170 метров, водоизмещение - 24 тысячи тонн. "Борей" стал первой стратегической субмариной, построенной в постсоветскую эпоху. В первую очередь новая российская лодка служит платформой для запуска баллистических ракет "Булава", оснащённых разделяющимися ядерными боеголовками. Дальность их полёта превышает 8 тысяч километров. Из-за проблем с финансированием и нарушения экономических связей с предприятиями, находящимися на территории бывших советских республик, сроки завершения постройки корабля неоднократно переносились. Лодка "Борей" была спущена на воду в 2008 году.

"Акула"

По классификации НАТО данное судно имеет обозначение "Тайфун". Размеры подводной лодки "Акула" превосходят всё, что было создано на протяжении истории существования субмарин. Её постройка стала ответом Советского Союза американскому проекту "Огайо". Огромные размеры тяжёлого подводного крейсера "Акула" были обусловлены необходимостью размещения на нём ракет Р-39, масса и длина которых значительно превышали аналогичные показатели американских "Трайдент". Советским конструкторам пришлось смириться с большими габаритами ради увеличения дальности полёта и веса боевой части. Приспособленная для запуска этих ракет лодка "Акула" имеет рекордную длину - 173 метра. Её водоизмещение составляет 48 тысяч тонн. На сегодняшний день "Акула" остаётся самой большой субмариной в мире.

Порождение эпохи

Первые строчки рейтинга занимают и СССР. Это вполне объяснимо: сверхдержавы, вовлечённые в холодную войну, верили в возможность нанесения опережающего удара. Свою основную задачу они видели в том, чтобы незаметно разместить ядерные ракеты максимально близко к противнику. Данная миссия была возложена на подводные лодки больших размеров, которые стали наследием той эпохи.
