Почему появляются две фазы в розетке. Как в обычной розетке может появиться две фазы? В одной розетке две фазы

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают.

Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Рассмотрим такую ситуацию. Вы сверлите стену, подключив дрель в розетке. Отверстие почти уже досверлено, как вдруг на счетчика сработал автомат.

Вы включаете автомат, но в результате ни один электроприбор не работает. Проверяете розетку – в обоих гнездах индикатор сигнализирует о наличии фазы. Что это все значит?

Почему в розетке две фазы?

В квартиру через счетчик и автоматы заходит только одна фаза . В розетке должна быть одна фаза и ноль, а в приведенной выше ситуации индикатор свидетельствует о наличии в обоих гнездах розетки одной и той же фазы.

Возьмите мультиметр и проверьте напряжение в розетке. Если прибор покажет 0, тогда фаза у вас только одна, перетекающая на нулевой проводник.

Это самый простой способ, который позволяет определить неисправность. Использовать индикаторную отвертку не рекомендуется, так как она не является точным методом проверки. Как видите, эта неисправность проводки необычная и поэтому может ввести в заблуждение, даже опытных электриков.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение , подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место , где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой , к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

О распространенной неисправности проводки, когда в обоих разъемах розетки 220 В - фаза. О том, почему это происходит и чем опасно. От первого лица и немного неформально.

Есть одна характерная неисправность электропроводки, которая способна поставить в тупик начинающего или неопытного электрика. Чтобы пояснить, о чем речь, приведу рассказ одного из знакомых:

«Приходит ко мне в субботу соседка - бабушка одинокая. И просит разобраться с электрикой в квартире. Дескать, ничего не работает, а свет, вроде не отключали.

Ну, я, понятное дело, выхожу на площадку и проверяю автоматические выключатели. Все в порядке, все автоматы включены. Беру индикатор: проходит. Захожу в квартиру к бабушке, проверяю первую же розетку. Первый разъем - «фаза». Проверяю второй разъем - тоже «фаза»! Что за бред!

Перехожу к другой розетке: та же картина. Две фазы. Откуда две фазы? Ну, положим, ладно, «ноль» может пропасть. Но откуда вторая фаза может появиться в розетке 220 вольт? В квартиру же только одна фаза заведена.

Ничего я не понял, извинился перед бабусей, и пришлось ей до понедельника ожидать электрика из ЖЭКа. А что там за беда была, я так и не понял.»

Сразу попрошу специалистов не смеяться над рассказом моего знакомого. Он совсем не глупый человек , просто не электрик по профессии. А я пролью немного света на темную историю, приключившуюся с ним.

Если бы у героя рассказа кроме при себе был тестер, и он умел бы им пользоваться, то он смог бы сделать одно интересное наблюдение. Напряжение между двумя «фазами» в розетке отсутствовало. Это значит, что «фаза» была одноименная. Оно и понятно, иначе бы технике и светильникам в квартире не поздоровилось бы.

Но откуда же все-таки «фаза» попала на проводник, который прежде был нулевым? Она просто прошла через нагрузку, то есть, например, через лампочку коридорного светильника, который всегда включен, и… и все. Оказалось, что дальше ей идти просто некуда. Причина всей катавасии в том, что вводной нулевой рабочий проводник оборван. Он может просто отломиться на нулевой шине в щите, для алюминиевого провода это проще простого.

Когда такое происходит, ток в цепи, разумеется, пропадает. Нет тока - нет и падения напряжения. Поэтому «фаза» одна и та же, что на входе, что на выходе лампочки. Получается «фаза» в обоих проводах. Ну, а поскольку все нулевые провода квартиры имеют прямое между собой на все той же нулевой шине квартирного щитка, то «заблудившаяся фаза» появляется и в розетке тоже. Достаточно было выключить все выключатели и отключить от розеток все приборы в квартире, чтобы аномалия исчезла.

Ну, а для исправления ситуации было достаточно зачистить и вновь подключить отвалившийся нулевой провод, предварительно, конечно, выключив вводной пакетник.

Здесь отдельно стоит заметить, что, хотя «фаза» на нулевом проводнике в подобных ситуациях и кажется призрачной и ненастоящей, опасность она может представлять собой вполне реальную. Даже через нагрузку вас может очень неплохо «дернуть», ведь человеку и надо-то всего около 7 миллиампер для очень неприятных ощущений.

Опять же для того, чтобы избежать в подобных ситуациях, нельзя производить корпусов электроприборов непосредственно в месте их подключения, без отдельной заземляющей линии и повторного заземления. Ведь если пренебречь этим запретом, то при обрыве нулевого провода можно получить фазу прямо на корпусе прибора, пусть и «не совсем настоящую».

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы, что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке , давайте разберем возможные причины их появления:

Отгорел нулевой провод во внутренней системе электропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы включенные в другие розетки наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна. В этом случае причину неисправности следует начать искать:

• в местах недавно повешенных на стену картинах, фотографиях. Как правило в 95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
• если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то возможная неисправность может быть в распределительной коробке . В этом случае поиски начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
• в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Произошло перенапряжение

• Перенапряжение - это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт). Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии . Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Что делать?

• Нужно быстро отключить электроснабжение квартиры
• выключить из розеток все бытовые приборы
• перевести все выключатели в положение отключено.
• Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.

Наведенный ток

Розетка работает в нормальном режиме, но при замере индикатором диагностируются две фазы. Такое явление часто встречается, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев , так как наведенное напряжение будет диагностироваться индикатором даже при полностью отключенной подачей напряжения в квартиру, что может ввести в заблуждение даже профессионала в данном вопросе . В этом случае поможет вольтметр, либо мультиметр, он безошибочно покажет наличие или отсутствие напряжения.

Неисправность, связанная с одновременным действием двух фаз в розетках, встречается в определенных условиях. Но по своей важности она не уступает ни одной из известных неполадок, поскольку приводит к полному обесточиванию всех подключенных к домашней сети электрических приборов. Именно поэтому необходимо тщательно разобраться в причинах этого неприятного явления, способного привести к непредвиденным последствиям.

Теория о причине неисправности

Ситуации, при которой на втором контакте розетки или на цоколе лампочки освещения вместо привычного нуля появляется еще одно напряжение 220 вольт, имеет свое теоретическое обоснование. Несмотря на то что схемы подключения к розетке и лампочке отличаются между собой – причина их происхождения обычно одна и та же. Разобраться с тем, почему в розетках две фазы поможет рисунок, размещенный ниже по тексту.

Из него следует, что появление двух одинаковых напряжений на клеммах розетки, например, связано с обрывом нулевого провода и случайным попаданием фазы на этот контакт. По этой же причине через распределительную коробку она вместо ноля попадает на цоколь осветительных лампочек, которые после этого перестают нормально светиться.

Важно! Под действующим напряжением, которое наряду с током совершает работу в нагрузке, понимается разность потенциалов между двумя точками электрической цепочки.

В нормальном положении между клеммами розетки этот показатель будет иметь значение 220 – 0 = 220 Вольт, а после появление второй фазы он составит 220 – 220 = 0 вольт. По этому любой измерительный прибор, подключенный к контактам этого изделия, покажет на своем индикаторе «ноль». Включенные же в розетку бытовые устройства перестают нормально работать, а подсоединенные к сети лампочки – не горят.

Основные причины неполадки

Неполадка, связанная с появлением в розетке второй фазы, может возникнуть из-за следующего стечения обстоятельств:

1. Во-первых, в питающей сети произошел случайный обрыв ноля.
2. Во-вторых, на нулевой провод или контакт «попала» прокладываемая рядом с ним оголенная фазная жила.
3. В-третьих, плохой контакт проводника на нулевой шине или вводном автомате.

Каждое из них следует рассмотреть отдельно.

Обрыв ноля

Сам по себе обрыв провода с «нулем» – это обычная неисправность, возникающая довольно часто. Причиной может быть пропадание контакта в любом звене электрической цепи (в щитке, распредкоробке или в контакте силовой розетки, например).

Обратите внимание: Самый неприятный случай – обрыв нулевой жилы в электропроводке, спрятанной глубоко в стене (то есть при скрытой ее прокладке).

Задачу поиска места обрыва в других местах решить также не очень просто. Для того чтобы справиться с ней, потребуется специальный измерительный прибор, называемый мультиметром.

Ноль оборван и замкнут на фазу

Для того чтобы после обрыва провода, подводящего к розетке ноль, на этом контакте появилась фаза – необходимо случайное ее попадание в данное место. Такое событие хоть и редко, но все же случается при длительной эксплуатации электропроводки. Поэтому такое повреждение нельзя исключать из рассмотрения, особенно если для защиты электросети применяются морально устаревшие пробки.

Возможна еще одна неисправность линейного силового кабеля, способная привести к проблеме того же типа и также ставящая пользователя перед вопросом: что делать? Это – обрыв или обгорания нуля, произошедшие из-за длительной эксплуатации провода, неправильно подобранного по сечению (или в ситуации, когда его случайно повредили).

Вместо автоматов – пробки

Вероятность возникновения ситуации с попаданием фазы на «ноль» наиболее велика, если вместо современных автоматов для защиты сети установлены пробки с «жучками», не рассчитанными на номинальные тока нагрузки. В этом случае при превышении током допустимой величины не рассчитанная на него изоляция может расплавиться. При этом нулевой провод при таких условиях сгорает, а фаза попадет на его поврежденный конец.

Две фазы, ошибочно подключенные в розетке

Еще один довольно редкий, но также возможный вариант неисправности – это ошибка монтажа электропроводки, при которой к обеим клеммам розетки подключены фазные ответвления от автомата. Отсутствие напряжения в этом случае будет наблюдаться в комнатах, подключенных к данному защитному устройству. Во всех остальных помещениях силовые розетки и лампочки будут работать нормально.

Смещение фаз

К таким распространенным и сложным неполадкам в трехфазной питающей сети относят смещение фаз в проводах силового кабеля, подведенного от подстанции до жилого строения или другого объекта. Для получения полноценного нуля в цепях, где трансформаторные обмотки и нагрузки соединены по схеме «звезда», потребители должны быть равномерно распределены между каждой из 3-х фазных линий.

При нарушении этого правила обеспечить полноценный нуль не получается, поскольку одна из фаз смещается в его сторону (можно сказать и наоборот). На приведенном ниже рисунке в векторном представлении показано, как происходит смещение нуля в сторону одной из трех фаз C (схема справа).

В результате на нулевой жиле появляется потенциал, тем больший, чем больше неравномерность распределения нагрузок по каждому из фазных направлений. В крайней ситуации он может достигнуть 220 Вольт и стать причиной наличия двух фаз в розетке.

Для выхода из возникшей ситуации и решения проблемы с наличием двух фаз, прежде всего, нужно определиться с причиной их появления. Если это произошло из-за обрыва нуля – сначала следует отыскать место повреждения с помощью прозвонки нулевой жилы посредством мультиметра.

Одновременно с этим необходимо надежно изолировать фазную жилу от уже проверенного и восстановленного «нуля». Для устранения неисправности, возникшей по вине старых пробок, потребуется срочно заменить их автоматическими выключателями, исключающими возможность выгорания проводов.

Убедиться в том, что на оба контакта розетки ошибочно подключены фазные провода, можно с помощью индикаторной отвертки. Если при прикосновении ее рабочим концом к обеим клеммам розетки индикатор показывает фазу (встроенная неоновая лампочка светится) – это значит, что при монтаже произошла ошибка. Для того чтобы устранить ее потребуется отсоединить один из проводов и подключить на его место нулевой проводник.

Самый сложный случай – описанное ранее смещение нуля в сторону одной фазы или обрыв (повреждение) нейтрального провода. Чтобы исправить это ненормальное положение можно сделать следующее:

1. В частном доме необходимо будет замерить тем же мультиметром напряжения каждой фазы по отношению к нейтрали, которая ранее была проверена на целостность.
2. При разнице в показаниях следует промерить токи в нагрузках.
3. В случае отличия токовых величин необходимо попытаться выровнять их, правильно распределив нагрузки по фазам.
4. При обнаружении повреждения нейтральной жилы потребуется заменить ее новым проводом большего сечения

В ситуации, когда индикатор показывает две фазы на розетке в городской квартире, а все рассмотренные варианты уже исключены – нужно обратиться в жилищное управление с просьбой пригласить бригаду электриков. Только специалисты смогут разобраться с возникшим перекосом фаз и при необходимости согласовать вопрос исправления ситуации с технической службой местной подстанции.

По данной проблеме в интернете представлено большое количество видеообзоров, в которых подробнейшим образом разъясняются вопросы появления двух фаз на розетках и контактах бытовых источников света. Представляем вашему вниманию некоторые из них:

В заключительной части обзора отметим, что после ознакомления с представленными материалами даже неспециалист сможет попытаться самостоятельно устранить простейшую неисправность. Все, что ему для этого потребуется – это научиться обращаться с индикаторной отверткой и измерительным прибором (мультиметром).

Нештатная ситуация, при которой в обоих гнездах розетки индикатор напряжения показывает наличие фазы, на практике встречается довольно часто. При этом попытки измерить разность потенциалов между контактами штепсельного разъема не дадут результата, индикатор вольтметра покажет ноль. Соответственно, подключение электроприбора также будет бесполезным. Почему возникают две фазы в розетке и как устранить эту неисправность, Вы узнаете из материалов сегодняшней статьи.

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Обозначения:

• L – фаза.
• N – ноль.
• Ps – розетка.
• Sw – .
• Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U 2 . При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U 1 , соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы.

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.

Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).

О наличии второй фазы в розетке

Индикация фазы на двух контактах штепсельной розетки в большинстве случаев не является показателем наличия двух фаз. Чтобы убедиться в этом, достаточно измерить напряжение между контактами мультиметром. Хотя нельзя полностью исключать возможность появления межфазного напряжения, это характерный признак обрыва магистрального нуля с последующим смещением фаз. Предлагаем рассмотреть все возможные варианты, для начала перечислим их:

• Нарушение электрического контакта одной из линий с нулевой шиной в распределительной коробке.
• Обрыв нуля с последующим замыканием на фазу.
• Повреждение магистральной нулевой жилы с последующим смещением фаз.

Характерно, что первых трех вариантах, если подключить прибор к проблемной розетке, то он просто не будет функционировать. Что касается последнего случая, то при смещении фаз велика вероятность выхода из строя всех подключенных к сети электроустройств. С чем это связано, будет рассказано далее.

Обрыв нуля на входе

Одна из характерных неисправностей старой электропроводки – отгорание нуля на нулевой шине (см. А на рис. 3) или пропадание электрического контакта на вводном автомате (В). В большинстве случаев причина кроется в применении алюминиевых проводов, пластичность которых вызывает ослабление контактных соединений. Нарушение качества электрического контакты приводит к повышению его переходного сопротивления, в результате происходит перегорание провода. Заметим, что проблемы могут возникнуть и с медным кабелем, если не обеспечить надежность соединения проводов.

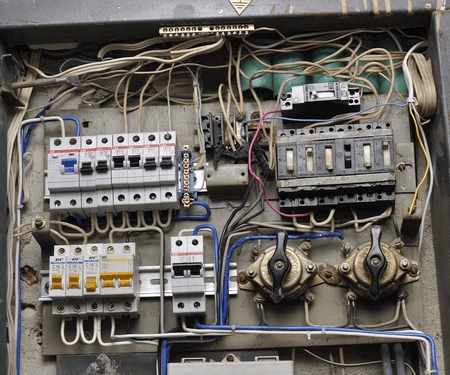

Рисунок 3. Характерные проблемные места: нулевая шина (А) и вводный автомат (В)

При повреждении нулевого провода на вводном автоматическом выключателе в квартире не будет работать не один из бытовых потребителей. Но при этом, если к сети будет подключен хоть один электроприбор, на всех нулевых проводниках установится фазный потенциал (см. А на рис. 4).

Рисунок 4. Примеры обрывов нуля

Если в данной ситуации попробовать измерить напряжение пробником на контактах любой розетки, то покажет наличие фазы на каждом из них. Подключив вольтметр, вы убедитесь, что разность потенциалов между штепсельными разъемами равна нулю.

Чтобы убедиться, что имеет место описанная неисправность, следует отключить от бытовой электросети всех потребителей, включая осветительные и обогревательные приборы. Как только Вы это сделаете, в розетках будет индуцироваться только одна фаза.

Устранить неисправность можно восстановив электрический контакт на входе. Для этого проверьте зажимы АВ и надежность соединений с нулевой шиной.

Повреждение нуля на одной из линий

Пример такой неисправности продемонстрирован на рисунке 4 (В). Как видите, в данном случае наблюдается возникновение обрыва нуля на линии, соединяющей распределительные коробки. Это говорит о том, что на части розеток и других электроточек сохраняться фазные напряжения, а значит, подключенные к ним приборы будут нормально функционировать. Проблемы возникнут только в той линии, где нет контакта с нулевым проводом.

Поиск обрыва может вызвать немалые сложности. Мы рекомендуем для начала вскрыть распределительные коробки, между которыми произошел разрыв нуля и проверить качество электрического контакта соединения нулевых проводов. Проще всего это сделать, срезав старое соединение и организовав новое. Напоминаем, что соединение метод холодной скрутки недопустимо.

Если в результате этих манипуляций удалось восстановить соединение, считайте что Вам повезло, поскольку в противном случае потребуется вскрытие штробы или проложение новой трассы.

Ноль оборван и замкнут на фазу

Такая неисправность наиболее характерна для отдельно стоящей группы розеток, на практике такие случаи довольно редки, но, тем не менее, они встречаются. Речь идет о повреждении проводника нейтрали и последующем ее замыкании на фазу.

Чаще всего подобная неисправность проявляется после попытки просверлить стену или подготовить отверстие под «быстрый монтаж». Если при такой операции случайно попасть на трассу скрытой проводки, то велика вероятность ее повреждения. Чаще всего это заканчивается , но может возникнуть и частичное КЗ, при котором происходит обрыв нейтрали с последующим электрическим контактом с фазой, так как это показано на рисунке 5.

В результате на контактах блока розеток лампочка индикатора начнет светиться, показывая наличие фазы. Попытки произвести замер напряжения между нулем и фазой ни к чему не приведут, поскольку на них будет одноименная фаза.

Чтобы восстановить работоспособность розетки, потребуется устранить неисправность проводки на данном участке.

Для предотвращения описанной ситуации следует отказать от сверления стен в местах, где проходят (или могут проходить) нулевые и фазные жилы проводов. Как правило трасса скрытой проводки направлена вертикально от того мест, где расположена розетка.

Смещение фаз

Данный случай самый тяжелый, поскольку в розетках будут присутствовать 2 фазы (вплоть до 380 вольт). Такая авария может быть вызвана проблемой с магистральным нулем на линии между объектом и трансформаторной подстанцией. Самостоятельно решить такую проблему не представляется возможным, необходимо сообщить об аварии поставщику электроэнергии.

Вызванное , может повредить бытовые приборы, поскольку они рассчитаны на питание от 220 вольт. Единственное решение для данного варианта – профилактическое, оно заключается в установке в щиток автоматов (перед электрическим счетчиком) специального устройства – реле напряжения.

Подведение итогов

При неисправностях проводки вызванных локальным исчезновением нуля в электрическом щите или на внутренних линиях проводки неисправность может быть устранена самостоятельно. Наличие напряжения на неисправной розетке следует проверять , если его лампочка горит на каждом контакте, то, скорее всего, пропал ноль. Чтобы убедиться в этом, достаточно измерить напряжение между нулем и фазой штепсельного разъема.

В старых системах TN-C, где для разводки используются только 2 провода, отсутствует заземление проводки, поэтому подобные аварии могут представлять серьезную угрозу для жизни.

Видео в развитие темы

Одной из популярных неисправностей электропроводки в квартире является появление так называемой второй фазы в розетке. Если пропал свет в комнатах, но все приборы работают, значит и Вы стали жертвой такой поломки. Далее мы расскажем, что делать, если в розетке две фазы, почему такое может произойти и как устранить повреждение самостоятельно!

Как это происходит?

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную :

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о , опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является . Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить .

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с .

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, мы рассказывали в соответствующей статье.

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили . Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение, подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место, где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой, к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

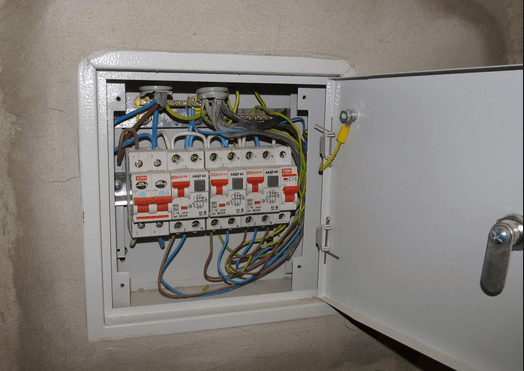

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.
