Прозвонка электродвигателя мультиметром с пусковой обмоткой. Как прозвонить обмотки электродвигателя: проверенные способы

Здравствуйте, дорогие посетители и постоянные читатели сайта «Заметки электрика».

Продолжаю серию статей из раздела « ». В прошлых статьях я рассказывал Вам про устройство , его обмоток, провел эксперимент .

Бывают ситуации, когда Вы подходите к двигателю с целью подключить его в сеть, а в клеммной колодке находятся 6 проводов, совершенно без бирочек и маркировки.

Что делать в такой ситуации?

Делается это не очень трудно. В качестве примера я покажу Вам наглядно как определить начало и конец обмоток электродвигателя АИР71А4.

Шаг 1

Самым первым шагом в определении начала и конца обмоток асинхронного двигателя является написание бирочек (кембриков). Для этого воспользуемся трубкой ПВХ диаметром 5 (мм) и маркером.

Нарезаем из трубки ПВХ шесть отрезков одинаковой длины и подписываем их маркером.

Про маркировку обмоток трехфазного асинхронного двигателя я Вам рассказывал в статье про . Кто забыл, то переходите по ссылке и читайте.

Вот что получилось.

Шаг 2

Вы уже знаете, что обмотка статора асинхронного двигателя состоит из 3 обмоток, сдвинутых относительно друг друга на 120 электрических градуса. Так вот вторым шагом в определении начала и конца обмоток асинхронного двигателя является определение принадлежности всех шести выводов к соответствующим обмоткам.

Как это делается?

Можно воспользоваться обычным омметром, но я предпочитаю использовать цифровой мультиметр. Кстати, скоро в свет выйдет интересная и подробная статья о том, при проведении различных видов .

Чтобы не пропустить выход новых статей на сайте, Вам необходимо подписаться на получение новостей в конце статьи или в правой колонке сайта.

Итак, с помощью мультиметра определяем первую обмотку. Переключатель режима работы мультиметра ставим в положение 200 (Ом).

Одним щупом встаем на любой из шести проводников. Вторым ищем его конец. Как только попадаем на искомый проводник, показания мультиметра покажут нам значение отличное от нуля. В моем примере это 14,7 (Ом).

Это и есть первая обмотка статора нашего электродвигателя. Одеваем на нее бирки U1 и U2 в произвольном порядке.

Аналогично продолжаем искать остальные две обмотки.

На найденные обмотки одеваем бирочки (кембрики), соответственно, V1, V2 и W1, W2.

В итоге получаем шесть проводов с надетыми на них бирочками (кембриками) в произвольной форме.

Шаг 3

Чтобы перейти к третьему шагу определения начала и концов обмоток трехфазного электродвигателя необходимо вкратце вспомнить теорию электротехники.

Итак, две обмотки, находящиеся на одном сердечнике, можно подключить либо согласовано, либо встречно.

При согласованном включении двух обмоток возникнет электродвижущая сила ЭДС, состоящая из суммы ЭДС первой и второй обмоток. Таким образом, в этих обмотках возникает процесс электромагнитной индукции, который наводит в рядом расположенной обмотке ЭДС, т.е. напряжение.

Если же две обмотки подключить встречно, то сумма ЭДС этих двух обмоток будет равна нулю, т.к. ЭДС каждой обмотки будут направлены друг на друга, и тем самым компенсируют друг друга. Поэтому в рядом расположенной обмотке ЭДС не наведется или наведется, но очень малой величины.

Перейдем к практике.

Берем первую катушку (U1и U2) и соединяем ее со второй (V1 и V2) следующим образом. Напоминаю, что эти обозначения у нас условные.

Эта же схема на моем примере.

На вывод U1 и V2 подаем переменное напряжение порядка 100 (В). Можно подать напряжение и 220 (В), но я ограничился 100 (В).

После этого с помощью вольтметра или мультиметра производим измерение переменного напряжения на выводах W1 и W2.

Если мультиметр покажет некоторое значение напряжения, то первая и вторая обмотки включены согласовано. Если напряжение на выводах будет равняться нулю или иметь совсем маленькое значение, то значит обмотки включены встречно.

Смотрим, что получилось в нашем случае.

Замеряю напряжения на выводах W1 и W2. Получаю значение около 0,15 (В). Это очень маленькое значение, поэтому я делаю вывод, что обмотки я подключил встречно. Поэтому на второй обмотке я меняю местами бирочки V1 и V2 и снова провожу измерение.

После замены на выводах W1 и W2 я измерил напряжение порядка 6,8 (В). Это уже что-то похожее на правду.

Делаю вывод, что первая (U1 и U2) и вторая (V1 и V2) обмотки подключены согласовано, а значит, данная маркировка их начал и концов верна.

Осталось дело за малым – это найти начало и конец у третьей обмотки (W1 и W2). Все делаем аналогично, только подключаем их согласно схемы, приведенной ниже.

Получилось напряжение 6,8 (В). Значит маркировка начала и конца третьей обмотки верна.

Шаг 4

После определения начала и конца обмоток трехфазного асинхронного двигателя необходимо проверить себя. Для этого соединяем звездой или треугольником обмотки в зависимости от типа двигателя и напряжения сети. В нашем случае обмотки двигателя я соединил треугольником.

Подаю питающее трехфазное напряжение на обмотки – двигатель работает.

Можно сделать вывод, что начала и концы обмоток двигателя мы нашли правильно.

Существует еще несколько способов определения начала и концов обмоток электродвигателя, но лично я пользуюсь именно этим.

Для наглядности предлагаю посмотреть видео:

P . S . Если статья оказалась Вам полезной. то поделитесь ей со своими друзьями в социальных сетях. А если возникли вопросы по материалу данной статьи, то задавайте их в комментариях.

268 комментариев к записи “Определение начала и конца обмоток электродвигателя”

Здравствуйте.У меня вопрос немного по другой теме.Есть двигатель на 220 5квщеточный,можно из него сделать генераторпеременного тока?

А двигатель то какой? Трехфазный или однофазный…

Так сделать то в любом случае можно, только мощность будет никакая.

очень простой и быстрый способ определения начaла и концов обмотки.Довольно часто приходиться сталкиваться с такой проблемой,спасибо что поделились опытом возьму на заметку!!!

Хорошо объяснили — понятно)))). Есть способ тока ботарейку 9 вольтовую используешь когда 220 (В) нету.

zdravstvuyte,ya jivu v baku,ya toje na rabote stalkivayus s takoy problemoy,vaw sayt 4asto pomogaet mne)o4en polezniy sayt,spasibo vam

Пожалуйста. Очень рад это слышать.

Да, сайт и правда замечательный. Спасибо! Буду периодически почитывать, набираться информацией.

а если двигатель собрать в звезду и поменять местами начало и конец на всех обмотках, двигатель будет вращаться в другую сторону?

спасибо. классно, просто я понятно

респект создателю сайта, интересный и познавательный, случайно зашел и теперь оторваться не могу, много полезной информацйи. Вопрос: если в 3-х фазном моторе одна обмотка будет встречной. Чем это опасно?

Такая же схема подключения для 220????

Алексей, не совсем понял Вас. Вы про какую схему спрашиваете — для определения Н и К обмоток?

на последней фото, схема соединения треугольником, а подключено на 380,надо было звёздой подключать тогда,может что путаю? И если при определении начала и конца обмоток мультиметр покажет какое-нибудь напряжение,то началом обмоток будут концы на которых подается питание(как на фото)? Возможно ли в качестве источника использовать батарейку или что-нибудь иное?

Интересует как правильно на электродвигатель подключить конденсаторы пуск. и рабочий для работы мотора от 220(возможно имеются какие-нибудь фото?) Планируется установка 1.5 Квт мотора на компрессор с ременным приводом,поэтому необходим мощным пуск.??????

На последней фото обмотки двигателя собраны в треугольник, и на них можно подавать 220 (В). Да, есть способ определения начала и конца обмоток с помощью батарейки, но это тема отдельной статьи.

Определил начала и концы фаз,подключил по схеме треугольник для 220. Мотор спустя минуту работы на холостых сильно греется, может неисправность обмоток или др.что?

А омическое сопротивление обмоток двигателя одинаковое?

да одинаковое на всех 3 фазах.

Алексей, какой тип двигателя Вы пытаетесь подключить?

Спасибо Вам за интересное и наглядное изложение материала)

Добрый день.
Все очень доходчиво спасибо.
Подскажите в чем причина, решил проверить обмотки асин двигателя который достался по наследству с гаражом, 1-ю пару нашел быстро, а вот вторая обмотка ввела меня в тупик, на начало обмотки отреагировало сразу две обмотки показывающих примерно одинаковое сопротивление, меньшее чем на первой обмотке.
Думаю что может быть меж витковое замыкание. Опишите симптомы сгоревшего двигателя, думаю для многих эта информация может быть полезной. Спасибо.

Вячеслав, симптомы могут быть различные. Например, может быть в обрыве одна из секций обмотки, в этом случае на одной фазе при «прозвонке» мультиметр покажет обрыв. Также частенько бывает межвитковое замыкание в обмотках, в таком случае в такой обмотке сопротивление будет меньше, чем в остальных. Еще вариант, короткое замыкание двух обмоток, в таком случае «звониться» будут сразу две обмотки между собой.

Добрый день есть неплохой способ собираем открытый треугольник тоесть обмотки собраны последовательно подаём напряжение 220v на конци собранной схемы мультиметром измеряем напряжение на концах обмоток на всех трёх обмотках напряжение должно быть одинаково если нет то меняем концы местами и снова замер когда условие достигнуто помечаем с лева на право начало конец, начало конец

Спасибо, попробую данный способ.

Вы написали что меняете бирочки V1 и V2, наверно вы меняете сами выводы V1 и V2 местами?

скажите получилось ли найти искомое по предложенному способу удобно или нет

достойно расказано!

если уж есть мультиметр то, после определения обмоток и надевания бирочек, просто соединять две обмотки и мерять сопротивление, в случае последовательного подключения сопротивление удваивается: R1+R2 или в обратном случае уменьшается по формуле: R1*R2/R1+R2 (на глаз будет видно, что реально меньше).. не нужно подключать напряжение 100 — 220 вольт, лампочку через батарейку..

Мультиметром мы измеряем сопротивление двух обмоток, а нам нужно направление намотки обмоток двигателя. А это совершенно разные вещи — не путайте.

А что если все таки перепутать одну обмотку…? Как будет себя вести электро двигатель и что произойдет если проработает так часа 4…?

Спасибо за хорошую статью и классный сайт, довольно часто на нем сижу хоть и имею высшее Электромеханическог ообразование и работаю Электромехаником на судне.

В университете знания дают, но их еще надо осмыслеть, сейчас занаво имею доступ к практике, начинаю учиться разбираться и постигать азы!
Самое главное — что есть возможность пойти взять и провести подобные опыты для закрепления в голове, необходимо сделать руками!

Вопрос, тоесть питающее напряжение мы подаем в клемнике на колцы обмоток? с цифрами 2 (U2,W2,V2) ??

И еще нас учили на схемеобмотки ставить точку , это и показывает ее начало.

Так же, но это думаю не принципиально, нам преподавали подавать питание на обмотку которая сама, а на 2ух других измерять напряжения — ну тот без разницы, тк что так что так наш ЭД работает как трансформатор?

Прошу не сочти мою писанину как замечание! Это всего лишь общение, рассуждения.

Еще раз благодарю за статью!

Еще вопрос, надеюсь в тему почему расположение обмоток на клемнике идет наискосок u1-w2; v1-u2; w1-v2.

Это и есть соединение по схеме?
Дело в том, что если мы просто соединим U2-U1; V2-V1; W2-W1, то двигатель будет просто стоять под током и не удет вращающего момента! Тк нет электрического смещение ЭДС на 120 градусов?

Пож-ста внесите ясность в мои теоритические пробелы!

с уважением, Евгений!

Клеммы так установлены, чтобы удобно было переключаться между звездой и треугольником. Если соединить клеммы U2-U1; V2-V1; W2-W1 между собой и подать на них питающее напряжение, то вообще ничего не произойдет, т.к. на каждой обмотке будет приложено одноименное напряжение, соответственно, тока в них не будет. Двигатель даже не дернется.

Подскажите пожалуйста,а если две произвольные обмотки включить последовательно друг с другом, последовательно с ними же включить лампу,и подать на эту цепь напряжение-то при встречном включении лампа не должна загореться,а при согласованном включении-должна?
Это вопрос,а не утверждение.Ход моих рассуждений:при согласованном включении ток потечёт через обмотки,а при встречном-ЭДС,наведённые в обмотках взаимно «съедят» друг друга и ток не потечет.
Интересно,я прав,или нет? А то чувствую,что где-до «червячёк»есть в моих рассуждениях,но не могу понять где именно.

Александр, в принципе, хорошая мысль, но как Вы определите необходимое номинальное напряжение лампы- 12 (В), 24 (В) или 36 (В)? Разве с помощью мультиметра не проще?

Здравствуйте! …тогда,по вашей теории -если обмотки замкнуты не последовательно,то нет индукции…тогда и движок крутить не будет,так?…промудохался полдня с замерами.,существенной (как у вас на фото) разницы вольтажа не обнаружил..обнаружил только,что при присоединении одной из трёх обмоток к любой из двух значение,как то меняется (чуть активнее)…вобщем плюнул и подсоединил,как подключал первый раз,вроде нагрузку тянет..-вот теперь и думай,то ли мультиметр совсем китайский или с движком что то,не то…,то ли я дурак или всё вместе)))
P.S. …а на сколько градусов -С подключать тепло-резистор и где его эффективно располагать,по отношению к двигателю?

Koly Palkin, Вы спрашиваете про термисторы (с положительным температурным коэффициентом — РТС резисторы), которые укладываются в обмотку двигателя или про тепловое реле?


А насчёт мультиметра-не всегда он под рукой.Звонят и просят заскочить на минутку помочь,а в кармане я этот прибор не всегда с собой ношу.Поэтому и хотел бы вычислить «подручный» способ)))

Дмитрий вы так и не ответили вы испробывали способ описанный мной выше про открытый треугольник

Добрый день!Имеется двигатель трехфазный 380в., но без бирки.Какие параметры двигателя и каким способом можно определить самостоятельно? Спасибо.

Александр.


Потом можно взять шаблоны для калибровки скорости, распечатать и наклеить скотчем на торец вала двигателя, после чего включить под люминесцентной лампой. Если изображение шаблона будет видимо, то обороты совпали.
А больше вам никаких данных и не нужно.

александр скорость 3-х фазника можно определить по кол-ву полюсов
у трёхтысячника их 2
так говорят перемотчики.

Спасибо Дмитрий ваша статья мне очень понравилась.Хотя сам я применяю для нахождения концов обмоток способ с использованием батарейки. И еще чтобы убедится в том что концы найдены правильно собираю обмотки в звезду тестер щупами подключаю к общей точке и одному из трех оставшихся выводов,а к двум другим выводам подключаю батарейку если концы согласованы то тестер на размыкание батарейки не реагирует если обмотки собраны встречно то стрелка прибора отклоняется

кивин,перемотчики конечно правы,но Вы перепутали:
у 3000-ка 3 пары полюсов,а у 1500 — шесть пар полюсов и так далее -с уменьшением оборотов количество пар полюсов возрастает.
Но вопрос-как их увидеть и посчитать?Я вчера посмотрел 3 статора и только в одном удалось увидеть 12 явно выраженых обмоток.При этом я не уверен -правильно ли я их считал.

александр я конечно подразумевал 2 полюса на одну фазу
но это не суть а повод поразмыслить — вдруг кого-то осенит
кстати о последовательном соединении 2-х обмоток и лампы:
вы наверное использовали для запитки переменное напряжение
может в этом причина неудачного эксперимента?

кивин,мысль с напряжением стоящая-завтра попробую.Спасибо.

Александр:

14.12.2013 в 00:30

Админ,сегодня я проверил свою теорию с последовательно включённой лампочкой на практике.Не работает теория.Лампа на 220 вольт горит ярко при ЛЮБОМ включении обмоток.Напряжение пробовал подавать и 220 и 380.Кстати двигатель медленно вращается (примерно 120 об/мин)при любом включении двух обмоток,что совсем удивительно…

Дмитрий прав. При включении указанной схемы на каждой обмотке индуцируется 3.4 В они либо складываются при согласованном включении — 6.8В, либо вычитаются (гасят друг, друга). 0.15В получается из-за отличий сопротивлений обмоток — сотых долей ома. У каждого двигателя, если можно так сказать свой коэф. трансформации U1/U2 и напряжение не 6.8В, а другое. можно использовать лампочку, но лучше мультиметр. При включении одной из обмоток встречно относительно 2х согласно включенных многие двигатели начинают вращаются (на холостом ходу), скорость меньше номинальной. Надо искать ошибку в соединениях. Обмотки обозначаются С1-С4, С2-С4, С3-С6. Теория всегда работает.
Жду от Дмитрия расчет токов компенсации - по сети 6 кВ?

Александр:

06.02.2014 в 00:20

Александр.
Можно его включить в 3-фазную цепь, замерить клещами ток в фазе двигателя,и отсюда посчитать мощность:
Формула для расчёта 1,73(корень из трех)*I*380 (Вт)-получим мощность. Там ещё есть «cos φ»,но его принимаем за единицу,поэтому в формуле его не учитываем-для примерного определения сойдёт…
Дополню:
Р = 1.73 х 380 х I х cosf
cosf — 0.9-0.7, взять среднее значение либо посмотреть по размерам двигателя. У мощных двигателей cosf ближе к 0.9, у небольшой мощности ближе к 0.7

Александр,однако ничего у нас не получится-так мы узнаем мощность холостого хода двигателя.А как узнать его номинальную мощность?Даже если начнём его нагружать-мы не знаем где у него наступит перегруз…Разве что по степени нагрева на длительной нагрузке.

Добрый день, есть двухскоростной польский двигатель. Бирок и колодки клем нет. Так понимаю, что концы обмоток спрятаны внутри. Выходят 6 концов. 3 конца обмоток звезды на 3000 оборотов и 3 конца обмоток второй звезды на 1200 оборотов. Скорее всего общие скрутки звёзд спрятаны внутри…Есть ли возможность подключить такой двигатель в 220. Спасибо

Николай, откуда Вы знаете, что двигатель двухскоростной, если на нем даже бирок нет. Как минимум, нужно знать хотя бы его тип, чтобы точно ответить на Ваш вопрос.

класно показано, все сделал)) работает

Способ быстрый если электродвигатель 1-скоросной а если как у меня их 12
Как я вижу на фотках двигатель менее 5 кв мощьностью есть еще более простой способ начало такоеже как у вас прозвонка обмотак и определения канцов к определенной обмотке Затем соединяешь звездой и включаешь на напряжение если двигатель греится и щумит Отключаешь и меняешь обну из обмоток местами если всеравно грется и шумит возращяешь на место следующюю меняешь местами …. всего возможн 3 попытки при условиии что если неполучется обмотки будут вазвращены на место. ПОВТОРЮСЬ ЭТО ЕСЛИ ЭЛЕКТРО ДВИГАТЕЛЬ МЕНИЕ 5 КВ
В каметах было вапрос как изменить вращения Для изменения вращения дастоточьно поменять 2 фаза местами
(сори за неграмотность)

Все хорошо и доступно объяснено, но хотелось бы сделать замечание.
В литературе и в технике приняты обозначения начала и концы обмоток обозначать так: С1, С2, С3; С4, С5, С6.С
С уважением, Василий.

Спасибо, Василий. Но прежде чем делать обоснованные замечания изучайте новые ГОСТы. По ГОСТу 26772-85 введены новые обозначения выводов обмоток электродвигателей. Об этом я писал в статье про .

Критику в свой адрес принимаю (по обозначению концов выводов обмоток эл.дв.), значит немного я отстал…
С уважением, Василий.

Подскажите, пожалуйста, какое омическое сопротивление должен показать мультиметр исправных обмоток трехфазного асинхронного двигателя мощностью 4 квт? Спасибо.

Дмитрий, все зависит от конкретного типа двигателя. Измеренное омическое сопротивление обмоток двигателя не должно отличаться от заводского более, чем на 2%. Например, АОЛ2-32-2, 4 (кВт), 220/380 (В), 1,19 (Ом). Еще пример, 4А100L4, 4 (кВт), 220/380 (В), 3,36 (Ом).

Все дело в том, что тип двигателя неизвестен, выведено наружу три провода, как он соединен внутри — неизвестно, но думаю что на звезду. Если это так, то замер сопротивления давал результат двух последовательно соединенных обмоток. Около 3 Ом. После снятия крышек на торцах обнаружилось довольно большое количество влаги и древесной пыли (двигатель работал на циркулярке). Отказал двигатель неожиданно — просто стал вырубаться автомат. Можно ли надеяться, что после просушки он будет работать, если точно известно, что он не дымил, не воняет горелым и обмотки без видимых потемнений? Извините за многословность, заранее спасибо.
Дмитрий

Дополнение. Двигатель работал несколько лет от трехфазной сети 380 В на улице (не в помещении).
Дмитрий

Дмитрий,после просушки вполне может заработать.У нас на работе двигатели насосов постоянно тонут в воде.Разбираем,сушим-и как только восстанавливается изоляция-опять включаем.

Большое спасибо за консультации.
Дмитрий

Подскажите, есть двигатель (1,5 кВт, 380) .Был подключен на звезду,разобрав вывел концы с одной точки наружу для подключения треугольником в 220 , замеряю сопротивление обмоток 1-я показывает 6,0 Ом, 2-я —0,5 Ом, 3-я —- 0,6 Ом.Означает ли такое сопротивление обмоток что двигатель неисправен?

Сопротивление обмоток должно быть одинаковым. В Вашем случае сопротивление отличается, причем у одной обмотки значительно больше, чем у остальных. Такого быть не должно — такой двигатель включать нельзя.

Админ Дмитрий,согласен с вами полностью,двигатель неисправен.Только не могу себе представить-что это за неисправность,при которой увеличивается сопротивление?При обрыве-оно гораздо больше,при витковом-оно меньше…Вы не могли бы разъяснить,если в курсе?

Очень полезный сайт, хотелось бы знать обмоточные данные двух скоросного движка. Мне принесли его на перемотку, а там вся схема практически сгорела, остался только один выводной конец. Тип движка М132JST. 3,7/2.0 квт

Настоящий электрик всегда помогает другому электрику. спасибо вам.

Здравствуйте! У меня двигателя гудит,сопротивление С2 с С1 1.4ом а С2 и С3 10ом,зато относительно С3 на С1 и С2 сопротивление одинаковое, 10ом. Означает ли это что концы обмоток не верно определено начало и конец? Или еще что то?

Андрей. Это означает,что ваша двигателя умерла.Витковое замыкание обмотки С1.

Доброго времени суток, у меня компрессор для кондиционера Carrier имеем 6 выводов промаркированных 123 и 789, но звонятся они только между собой, т.е. 1со2,1с3,2с3 и 7с8,7с9,8с9. На шильдике мотора 380YY. Как его подключить правильно? Спасибо

Думаю 7,8,9, замыкайте на звезду,а на 1,2,3-подавайте три фазы.Или наоборот.Если будет очень плохо холодить,то соберите из них треугольник.Направление вращения-абсолютно никакой роли не играет.Но это только мои мысли.Ждём специалистов.

Упс.я не прав.! не может звониться с 3.Извините-там что-то серьёзнее.

у вас скорее всего двигатель двух скоростной две звезды можно фазы подать сначала на 123 попробывать одна скорость

провод заземления на корпус ноль не нужен так как там появится свой резельтирующий ноль в точке контакта 3 обмоток

Добрый день. Проблема такова,генератор синхронный однофазный без щеток. С ремонта привезли с обрезаными бирками фаз требуется найти начало и конец

алексей т,а зачем в однофазном Вам начало и конец обмотки? Он же ОДНОФАЗНЫЙ…Как я понимаю-там две обмотки:одна силовая и одна конденсаторная.Их можно отличить по сечению проводов.если ошибаюсь-поправьте,будем вместе разбираться.

все интересней имеем 3 обмотки: 2- по 110в и одну конденсаторную. конд-ую найти не сложно с силовыми сложнее.

Ну тогда включите обе силовые последовательно,друг с другом и лампочкой.Подайте переменку любого значения и замерьте выход вольтметром. вольтметром.Потом переверните одну из обмоток и опять замерьте.В каком варианте будет больше-тот и является согласованным включением.
только я не понимаю,зачем там 2 силовые обмотки.но это уже мелочи.
Мнение лично моё-могу и ошибаться,таких генератором ни разу не видел.Если всё же захотите проделать такой опыт-прошу отписаться-мне интересно,работает ли такой метод.

Т.е. Мерить на конденсаторной обмотке?

Можно и на ней,но я имел ввиду на лампочке.Но вы правы-на конденсаторной даже лучше будет.

Такой вопрос. как долго можно подавать напряжение на две последовательно собранные обмотки? (220 вольт, для определения напряжения на 3 обмотке)

Всего 15 минут на вашем сайте, а столько всего узнал!) Спасибо за статью, буду ждать новых!

28.10.2014 в 18:04

«Такой вопрос. как долго можно подавать напряжение на две последовательно собранные обмотки? (220 вольт, для определения напряжения на 3 обмотке)»
Хоть сколько.
Если Uн -380, а испытывают новые двигатели на 1.3Uн (495В) 1 мин или меньше зависит от соотношения Iн и I при 495В.
Поэтому 220В обмотки двигателя «выдерживают» хоть 24 часа при любом соединении.
Чтоб посмотреть по тестеру (или лампочке) встречное или согласное соединение 2х обмоток достаточно 2-3 секунд.

На вывод U1 и V2 подаем переменное напряжение порядка 100 (В). Можно подать напряжение и 220 (В)-подаем линейное напряжение? или от фазы и нуля?

Безопасней подать фазное напряжение 220В, если у двигателя Uн — 220 или 380В

У меня такой вопрос омическое сопротивление постоянному току электродвигателя превысило вместо 2%, вышло 9,9% в чем заключается проблема? Это витковое замыкание, испытание 13 кВ переменки все три обмотки выдержало да и изоляция, и абсорбция оставляют желать лучшего к абс=2,08, двигатель после полной перемотки

Диас, если двигатель после перемотки, то скорее всего это не межвитковое замыкание, а ошибка обмотчика, который возможно не правильно намотал секции обмоток или взял чуть разные сечения проводов. Вот и получилось, что у Вас разное омическое сопротивление по разным фазам. С такой разницей в 9,9% двигатель включать в работу запрещено.

Вот для этого и нужен замер омического сопротивления обмоток постоянному току, потому что при высоковольтном испытании делают заключение об изоляции обмоток относительно корпуса двигателя, а абсорбция показывает увлажненность изоляции.

Доброго времени суток скажите пожалуйста как подключить стрелочный амперметр к електродвигателю 4квт от220в (самодельное дку)

Сергей Алексеевич, если амперметр прямого включения, то амперметр берите с пределом до 25-35 (А) — этого будет достаточно. Подключается амперметр последовательно, т.е. в разрыв, например, фазного провода.

Если амперметр трансформаторного включения, то они все идут на вторичный ток 5 (А), разницей будет лишь пределы по шкале прибора. Подключается такой амперметр на вторичные вывода трансформатора тока.

Доброго времени суток!
Попался мне двухскоростной двигатель 1968г выпуска АО 31-4-2Т на 380v.
выведено в коробку 6 проводов маркировкой 2с1, 2с2, 2с3, 4с1, 4с2, 4с3. Возможно ли его подключить к однофазной сети 220v.

P.S. на бирке показана обмотка статора, соединенная в треугольник с вершинами 4с1, 4с2, 4с3.
4с2
/ \
2с3 2с2
/ \
4с1- 2с1- 4с3
и указанна возможность соединения треугольником и YY

Подскажите как правильно подключить двухскоросной электродвигатель, соотношение скоростей 1 к 2, тоесть 750 и 1500 об. мин. Шесть выходов на которых нет бирок, только провода связаны в две группы по три штуки. Имеет-ли значение какую группу подключять на трехугольник, а вторую на двойную звезду, если имеет то подскажите, как определить эти группы которая подключается на трехугольник, а вторая на двойную звезду

Анатолий, мне нужны фотографии бирки и борно двигателя. Скиньте мне их на почту — я посмотрю.

Спасибо Админ, методом практического тыка, при подключении напряжения, вроде-бы разобрался, получилось по схеме Даландера с постоянным моментом, тоесть трехугольник и двойная звезда, все отлично работает

Может вопрос мой немного детский))) но все же. Я так понимаю в двигателе начало и конец условны, тоесть можно взять за начало один из двух концов одной обмотки (даже если это был изначально конец) , а от неё уже плясать, главное чтоб по обмотками тек согласованный ток?

Александру:
18.03.2015 в 12:50
Да,абсолютно условны.

Доброго времени суток подскажите пожалуйста однофазний двигатель с робочим конденсатором 50 мк если смотреть на двигатель со сторони шкива то в правую сторону крутиться с хорошей мощностью пускает фрезерний станок с ремнем в нагрузке правда с 80 мк кондером с двигателя виходит 4 провода два жолтих синий и черний синий и жолтый висит на кондекондер и черний и жолтий на сеть меняю черний на кондер синий на сеть крутит вдругую сторону но нет мочности без ремня ище запускается начинаю натягивать ремень двигатель тухнит подскажите как разобраться как подключить чтобы и в левую сторону крутил с нормально мочностью двигатель с китайской мойки високого давления какаято акварейс или както так накорпусе мойки написано 2500 ват

Владимиру:
20.03.2015 в 22:50
Не могли бы вы запятые расставить? А то у вас «казнить нельзя помиловать» получается. Я с Украины, приветствую людей, которые не знают русского. Но правила расстановки запятых в этих языках одинаковые.
Если пойму вопрос- постараюсь ответить,но пока не удаётся.
Хотя у нас ealex спец по таким загадкам. Может он и разберётся.
Если я вдруг правильно понял- отключите всё и дайте нам данные по обмоткам.Их вроде должно быть две, абсолютно независимых.
И ещё- что-то конденсатор у вас слишком большой для однофазного двигателя. Хотя опять таки- мощность мы не знаем.

Доброго времени суток. подскажите пожалуйста однофазний двигатель с робочим конденсатором 50 мк, если смотреть на двигатель со сторони шкива то в правую сторону крутиться с хорошей мощностью пускает фрезерний станок с ремнем в нагрузке, правда с 80 мк кондером. с двигателя виходит 4 провода два жолтих синий и черний, синий и жолтый висит на кондекондер, а черний и жолтий на сеть, меняю черний на кондер синий на сеть крутит вдругую сторону но нет мочности, без ремня ище запускается начинаю натягивать ремень двигатель тухнит. подскажите как разобраться как подключить чтобы и в левую сторону крутил с нормальной мочностью. двигатель с китайской мойки високого давления (какаято акварейс или както так) накорпусе мойки написано 2500 ват, на движке бирок нет, но на корпусе самой мойки на бирке 2500 ват, кондер там такой стоял 50мк. Полазил по вашему сайту вроди как шото нашел, ви упоменаете про соединение в двигателе, я догадуюс что у меня тоже наверное внутри все подсоиденили и вивели уже наружу все готовое под нужную сторону вращения. сори за запятие и так далее пичатаю на андроиде итак еле на букви попадаю, нечасто пользуюсь сенсором, а на ноуте интернета нет, на линии 400 м кабеля сперли

Если рабочие конденсаторы (емкость 10+10+50=70 мкФ) были выбраны по упрощенной формуле (C=66*Pном), то получается, что мощность Вашего двигателя составляет 1,1 (кВт), хотя она может быть и 0,75 (кВт), и 1,5 (кВт). А вообще, если нет бирки на двигателе, то мощность двигателя определяется по его габаритным размерам, согласно справочника.

админ хотел спросить, в статье вы в треугольник собрали и 3 фазы подали, тоесть напряжение вы сделали фазное 220 и линейное в районе 100В?

Ты на это 220 В. Проводка один фаза один ноль? Или как… И еще проводке сечение бывает?

Если уж есть мультиметр то, после определения обмоток и надевания бирочек, просто соединять две обмотки и мерять сопротивление, в случае последовательного подключения сопротивление удваивается: R1+R2 или в обратном случае уменьшается по формуле: R1*R2/R1+R2 (на глаз будет видно, что реально меньше).. не нужно подключать напряжение 100 - 220 вольт, лампочку через батарейку. Следущий ответ Мультиметром мы измеряем сопротивление двух обмоток, а нам нужно направление намотки обмоток двигателя. А это совершенно разные вещи - не путайте.Ответ Мы измеряем сопротивление двух обмоток КАК ПОСЛЕДОВАТЕЛЬНО ИЛИ ПАРАЛЕЛЬНО?

Здравствуйте. Нужен совет как найти начало и конец обмоток. Есть эл.мотор, после перемотки. Двухскоростной. 9 выходов в клемной коробке. Как найти начало и конец первой скорости и второй?

Михаилу:
09.06.2015 в 13:22
Очень может быть,что вам ничего и не надо искать- там две обмотки уже соединены последовательно 3 фазы +3 фазы с выводамим между ними. Двигатель «двухзвёздный». Средние выводы собираются на звезду для одной скорости, а крайние- на звезду для другой скорости. У меня такие на градирне стоят- 30/7,5 кВт.

Спасибо за ответ. Проблема в том как определить какой вывод к какой скорости относиься и где начало и конец. Мотор двухскоростной, скорость одна в два раза больше другой. Подключается через три контактора. Одна тройка на контактор к сети, другие тройки выводов каждый на свой контактор и на коротко между собой. Для раскрутки замыкается силовой контактор и один из накоротко, как мотор раскрутился включается другой контактор на коротко. Мотор 200 киловатт. После перемотки, торчит 9 выводов и все.

Михаилу:
09.06.2015 в 23:50
В принципе- всё сходится с моей версией. То,что «накоротко»- это и есть звезда. Но две звезды используются для продолжительной работы на любой из скоростей. Но то-мелочи.
По делу- вам нужно найти три веточки с максимальным оммическим сопротивлением. Это и будут искомые (как в моей схеме) обмотки.
Далее надо исключить из поиска «средние» выводы. Методом исключения- в каждой найденой ветке будет условное начало и условный конец. Тот вывод,который звонится с началом и концом одной ветки- и будет ненужный нам средний вывод.
После таких манипуляций мы «получаем» обычный двигатель с шестью выводами.
А далее, для нахождения реальных начал и концов дейтвуем так,как описано автором темы.
Далее, определяемся по скоростям (тут нам понадобится тот средний вывод,который мы «отбросили» вначале)- часть обмотки, отвечающая за низкую скорость будет иметь более высокое оммическое сопротивление,чем та часть,которая высокоскоростная.Обязательно учтите,что при 200кВт мощности обычный мультиметр вам не поможет. Мерить только мостом.
Прошу не принимать эти рассуждения как аксиому- примите как направление к размышлению. Я не опытный электрик- описываю мои действия при манипуляциях с конкретно моими движками, а они- немецкие.

Здравствуйте. Подскажите что делать. Собирался подключить двиг. в треугольник (видел как это делать в ютюбе, там показывалось на примере трёх обмоток), разобрал все скрутки там оказалось 12 концов. Что теперь делать не знаю, даже как было не зделаю. Надо чтобы работало от 220В. Двигатель 380В,1410 об.мин.,Y,2.2кВт. На клемной колодке было три выхода.Спасибо.

…имя, сестра, имя!…У мотора ФИО есть?

диман, у вас явно есть шильдик на моторе. Дайте нам всё,что написано на шильдике.

4АМХ90L4У3 это чтоли?

диман,да- этот. Остальное вы в прошлом сообщении указали.
Но я-пас. Не могу понять,где вам удалось 12 концов найти,но верю, что это так.
может кто другой вам поможет…

В сети касательно этого типа моторов есть слова о встроенных датчиках температуры, может, и тут есть? А вообще, лазить в такие вещи с помощью всяких советчиков тырнетовских…И даже если руки зачесались, что стоило взять маркер и лист бумаги?

ПАВ,
Нет там датчиков. Обычный старый четырёхполюсный двигатель под звезду, года эдак 85-го. Человек скорей всего в обмотки залез, а там- при наличии бокорезов в руках- можно и 112 концов найти.

диман для начала надо восстановить как было.разобрать электродвигатель так что бы было видно торцы обмоток статора
и посмотреть внимательно.каждая обмотка двигателя сдвинута
по отношению к другой с одинаковым шагом

двигатель без шилдика,старый,понять его тип довольно сложно,поскольку не специалист.есть 6 выводов.было подсоединение треугольником..разобрал соединение,оно было на скрутку..прозвонил пары,правда не известны начало и конец обмоток,соединил,добавил конденсатор,попробовал а он греется,даже дымок пошёл,запах..в чём может быть причина..

Только в одном причина, если уверены на все 146% в исправности до того, что неверно включены обмотки. Надо привыкать делать все новое и неизвестное с маркированием выводов и рисованием, а лучше- фото, каждого шага, тогда намного проще понять непонятное, а сейчас выход один- искать опытного и грамотного электрика.

Саша:
26.07.2015 в 22:55
Раз вы увидели дымок, то вам уже незачем выяснять причины. В мусор.

У нас на предприятии с перемотки двигатели приходят уже с определённым началом-концом обмоток и даже включёнными в звезду или треугольник, что вполне естественно. Но бывают случаи, когда по каким-то причинам, кончики торчат не подписанные. Для подключения двигателя в данной ситуации всегда пользуюсь следующим способом. После определения катушек включаю концы в нужную схему (звезда или треугольник), далее подключаю к сети и запускаю двигатель. При правильном подключении двигатель работает мягко, но если концы обмоток не совпали — двигатель будет гудеть. Тогда беру любую обмотку и меняю её концы местами. Если ситуация не изменится и двигатель будет страшно гудеть — концы этой обмотки ставлю на место. Ту же операцию выполняю со следующей обмоткой. И так пока двигатель не заработает правильно. На всё про всё уходит максимум двадцать минут. Метод приемлем для двигателей любой мощности. Никакого вреда оборудованию и персоналу (при соблюдении техники безопасности) не приносит. Данный метод можно применять как в лабораторных условиях, так и на месте монтажа электродвигателя.

Виталию
Гениальный метод. Сам разработал?))

Нет, не сам. А что, проблемы?

Виталию:
не то, что проблемы- но сильный дискомфорт от такого метода. У нас есть такой слесарь-гидравлик. Если станок ломается, он тоже не думает- наверное ваш товарищ))). Он тупо начинает менять всё подряд. И в итоге станок начинает работать. Мы с него смеёмся,но метод у него, как и у вас- безотказный)). если долго мучиться, что-нибудь получится))

Есть старая книга по ремонту эл/двигателей, описаны там три красивых классических метода определения обмоток, могу скинуть админу для общего оборзения.

ПАВу:
А мне можно? Если зальёте куда-нибудь, или хотя-бы дадите название для поисковика- буду благодарен.

Александру:
В моем методе не меняется всё подряд — меняется только расположение концов обмоток. Мной лично этот метод применяется более двадцати лет — никаких проблем, дискомфорта и т.п. По крайней мере не хуже, чем втыкать не проверенный двигатель в сеть и наблюдать запах и дымок из него (см. комм. выше).

Александр, попытаюсь где-то отсканировать страницы, тогда и решим. Пока могу только фото сделать, но вряд ли качество будет на уровне. А ссылки дать не могу, т.к. выхватил у соседки- печку растапливала на даче, ни названия, ни вых. данных нет. Книга была по ремонту эл. двигателей и перемотке на другие провода и напряжения. Есть обмоточные данные на некоторые типы моторов А, АО, 4А, надо- спрашивайте. Сейчас такие данные сложно найти.

Виталию:
Я зря критиковал. Поразмыслил- расключить обмотки по вашему методу наверное даже быстрей и удобней, чем по методу, описанному теме. И меньше «головняка» с приборами.
ПАВу:
Тогда не напрягайтесь со сканированием- мне сугубо для любопытства. Старые книги очень доходчиво и просто всё разъясняют.

Виталий предложил простой и действенный способ. Попробую и я применить его на своей практике.

Админу:
Дмитрий, иногда возникает необходимость определить число оборотов двигателя при утраченном шильдике. Не желаете ли создать тему на этот счёт? Я не знаю вашего местоположения, переход по ссылке не доступен за пределами Украины. Если что-название темы (для поисковика)- «Диски для определения скорости вращения асинхронного двигателя».

Александру, Админу:
Спасибо за отзывы!
Проблема с определением скорости вращения вала электродвигателя действительно актуальна. Тоже буду ждать статей на эту тему.

В одном из комментариев на сайте я уже говорил, что мы до сих пор пользуемся тахометром «советского времени» ТЧ10-Р, хотя на рынке имеются в продаже и современные цифровые тахометры. Также скорость вращения двигателя можно определить и другими способами без специальных приборов, например, с помощью дисков, про которые упомянул Александр, или по статорной обмотке, или…в общем способы есть. Напишу об этом в свободное время.

Виталий, вам надо определять частоты вращения под нагрузкой, или на холостом ходу? Если на ХХ, то вариантов мало 750(редко), 1500 и 3000.
Если нет нормального тахометра, и часто надо, я бы приспособил автомобильный датчик скорости с датчиком Холла и частотомер тестера, есть таких много китайских. ДС есть на 4,6, 10 имп. на оборот, импортные и на другие значения. Единственное- запитать его от любого блока, хоть зарядного напряжением 5…12 вольт.

ПАВ, спасибо за совет по автомобильному датчику. Попробую. Необходимость измерять скорость возникает в разных случаях: На холостом ходу, например при подборе двигателя, если на нём нет бирки (шильдика). У меня есть тахометр, тот самый о котором упомянул Админ, но он (тахометр) в последнее время стал «хандрить» (почему и поддержал вопрос Александра о других способах измерения скорости). Разбирать двигатель, чтобы глянуть на статор не всегда представляется возможным. Но здесь Вы заметили правильно: вариантов мало — можно определить на «глазок» при подключении к сети. Намного большая проблема — под нагрузкой. Тут на «глазок» не прокатит.
Админ, а что-за способ с дисками? Если можно подробнее.
Спасибо!

Есть еще способ- на некоторых стиралках на валу есть тахогенератр- генератор пост. тока с достаточно линейной характеристикой, ему уже достаточно просто измерителя напряжения, а характеристику в вольтах на оборот получить не трудно- на том же известном моторе в режиме ХХ.

Ещё раз спасибо, ПАВ! Обязательно попробую и этот способ, как только доберусь до стиральной машины:)

Вы только смотрите внимательно, могут быть и переменного тока.

Виталию:
Я давал ссылку, но админ удалил по каким-то соображениям- его право.
Или дождитесь его темы, или, если срочно- забейте в Гугл «Диски для определения скорости вращения асинхронного двигателя» и первый же результат покажет на мою страничку в файлообменнике ЕХ.UA.
Там смысл примитивный- распечатать шаблон диска на принтере, примотать его скотчем к торцу вала двигателя, и включить двигатель. Только важно осветить торец вала люминесцентной лампой. Если обороты, указанные в шаблоне совпадут с реальными оборотами- вы увидите рисунок на вращающемся шаблоне. Если не совпадут- ничего не увидите. Стробоскопический эффект, как при съёмке винта вертолёта по телевизору- вертолёт летит, а винт не шевелится.

ПАВу: Спасибо, учту!
Александру: Зашёл на Вашу страничку, скачал и распечатал несколько дисков. При случае поэкспериментирую. Спасибо!

Здравствуйте.А какие ещё есть наиболее практичные способы определения начала и концов обмоток электродвигателя?

Здравствуйте уважаемый и выдержанный к нам балбесам Админ! (прогиб засчитан)))))
Очень интересует вопрос,который не дает мне покоя. Есть двигатель,примерно на 2,2 кв. Бирка отсутствует. Я его мучаю уже несколько дней,с подключением. Почему при подключении звездой и пуском от кондера в 100мкф он прекрасно работает,тихо,абсолютно не греется. Но как подключаю треугольником (если с проводами не путаю) с тем же запуском от кондера в 100мкф он ГРЕЕТСЯ за 5-10 минут? Разумеется я тут же убираю этот кондер из схемы,т.е только для запуска. Сам двигатель мне нужен как наждак. Нагрузка будет минимальной. Так зачем подключать треугольником,если он работает спокойно от звезды?

Денису:
очень правильный вопрос! действительно незачем подключать треугольником. работайте на звезде. Двигатели изначально изготавливаются под звезду или треугольник. не мучайте технику.

Ой, перестаньте! Если бы ИЗНАЧАЛЬНО, то было бы или ТРИ, или ЧЕТЫРЕ провода/вывода!!! А так- шесть, и тут варианты возможны. Разницу между звездой и треугольником надо и знать и понимать, тогда и писать можно о своем понимании.
В данном случае есть два варианта включения, ток и крутящий момент при этом разный. Конденсатор при таких неполноценных/ущербных схемах в первую очередь определяет направление вращения ротора, затем и остальное. Не будет конденсатора- ротору один фиг куда вертеться.

ПАВу:
(с)»Ой, перестаньте! Если бы ИЗНАЧАЛЬНО, то было бы или ТРИ, или ЧЕТЫРЕ провода/вывода!!! А так- шесть»
Вы не правы (ИМХО). Иногда стартует двигатель на звезде, а работает на треугольнике. Если его тупо присобачить к звезде- он будет греться.

Это далеко не всякий, а только мощный двигатель, или нагруженный, и стартует он наоборот- треугольник и потом, с раскруткой ротора через неск. секунд- переход на звезду. Тем не менее, греться не будет, это нормальный рабочий режим, длительный.
Но вы говорили об ИЗНАЧАЛЬНОМ, а продолжаете о совсем другом.

Не наоборот,а именно так, как я написал- старт именно на звезде. Тут я уверен, ибо почти каждый день в их пусковых ковыряюсь. Кстати, вы мне невольно напомнили, надо на форуме тему по разборке пускателя DILM-40 создать. А то фотки на мобиле давно лежат, а я всё забываю.
Так вот,иногда на шильдике двигателя указывается: звезда-660 Вольт, треугольник-380 вольт. И если его включить в звезду, но подать 380, то он будет греться. Проверено неоднократно.
Иногда шестиконцовые двигатели приходят с завода собранными в треугольник. Мы по-глупости сначала переключали их на звезду,и они грелись. В данном случае я говорю про маломощный -1.5кВт.

В данном случае, если речь о вопросе Дениса, а не вообще, никаких переключений пусковых не бывает. Только под конкретное напряжение, и таки чаще всего не 660 вольт. Там наверняка 220/380 и только. От выбора схемы включения будет зависеть и емкость конденсатора/ров, и мощность на валу. Для точила вполне терпима и псевдозвезда, но старт будет вялый с массивным камнем, поэтому лучше- треугольник.

Здравствуйте! Хотел бы задать пару вопросов о своих моторах, надеюсь поможете.

1. Есть трехфазный двигатель. На шильдике: АОМ 11-2, 3ф, 380 В, звезда, 0,35 КВт, 2700 об/мин, 1А, 50 Гц. По факту в клеммной коробке 6 проводов (никак не были соединены), прозвонил, нашел все пары, все по 24,9 Ом. Последняя обмотка замыкает на корпус и дает 25 Ом (W1 и корпус), и 0,1 Ом (W2 и корпус). Сам движок еще не разбирал.
Вопрос: Собираюсь запустить этот двигатель на 220 В, и продать этот двигатель в дальнейшем, что целесообразней: перемотать третью обмотку или продать тем же скупщикам как есть?

2. Есть однофазный двигатель. Шильдика нет (он был, но я его сорвал, там ничего прочитать уже нельзя было). В общем торчат 4 провода — 2 с толстой изоляцией и 2 с тонкой. С толстой изоляцией выдает 2 Ома (пусковая), с тонкой 22 Ома (рабочая).
Вопрос: если перепутать условные начала и концы рабочей и пусковой обмотки, ничего страшного не будет, ротор просто в другую сторону будет вращаться? Не будет ли проблем с полями, как при неправильном подключении в трехфазном двигателе?
После запуска такого двигателя по схеме с рабочим конденсатором на пусковой обмотке отключается полностью цепь с этим конденсатором и самой обмоткой, или только конденсатор отключается?
Есть 5 конденсаторов МБГЧ 250 В, 10 мкФ, пойдут они для запуска такого двигателя или нет? Если же нет, можно ли из них собрать батарею большего вольтажа и как именно, или лучше купить один на 450 В и примерно 50 мкФ?
Сам тип двигателя не знаю, может он прекрасно и без конденсаторов работать будет, но все же хотелось бы знать.

Заранее спасибо!

Да, в предыдущем сообщении перепутал пусковую и рабочую обмотки, с толстым сечением 2 Ома — рабочая, с тонким 22 Ома — пусковая.

По первому двигателю:
Скорее есть смысл открыть крышки и просмотреть клеммные провода вплоть до обмоток. Судя по сопротивлению-обмотка села на корпус в самом конце-скорее всего подтёрлась изоляция непосредственно на выходящем проводе.
По второму двигателю:
а) если перепутаете концы- произойдёт только реверс, всё в порядке.
б) по схеме с рабочим конденсатором вспомогательная обмотка включена через конденсатор постоянно. Его не нужно отключать.
Вот тема
в) Из 4-х конденсаторов МБГЧ-250 В на 10 мкФ вы сможете собрать батарею 20 мкф на 500в. Пятый конденсатор не к месту. Поэтому, если нужен именно 50 мкф-то только покупать. Я просто не знаю, какая ёмкость нужна для этого двигателя. По активному сопротивлению обмоток такого не определить.
Нужен подбор методом тыка в сторону увеличения ёмкости.

Вячеслав, на пост от 11.03.2016 в 04.27- При желании такой мотор можно запустить на 220, сделав одну обмотку рабочей, другу- через конденсатор для получения требуемого направления. Просто грузить сильно не получится, так- точило…

Александр:
11.03.2016 в 12:13

Спасибо большое за оперативный ответ. Даже если протерлась изоляция — хотя бы просто изолентой ее можно будет замотать, не расплавится, как думаете?
Или силиконом аккуратно намазать? Или чем лучше?

И как конденсаторы соеденить? Одну пару последовательно, вторую пару последовательно, и потом эти две пары между собой параллельно?
При параллельном понятно, емкость суммируется, напряжение не меняется, а как при последовательном? Емкость не меняется, но и напряжение вроде не растет, или как-то не так?

Вячеслав:
12.03.2016 в 23:10
1. Не должна расплавиться. Но вдруг что- бывает чёрная тряпочная изолента, или прешпан подложить, или лакоткань, или асбест. На худой конец-деревянный клинышек забить.
2. Да, именно так и соединяйте.
А по итоговой величине конденсаторов- херню я вам насоветовал прошлый раз
Формула рассчёта ёмкости двух последовательных конденсаторов такова С= С1*С2 / С1+С2, то есть 10*10=100 . Далее под дробью 10+10=20. Делим 100/20= 5мкф.
Имеем две батареи из двух последовательных конденсаторов общей ёмкостью 5 мкф с напряжением 500в
Далее параллельно соединяем эти батареи и получаем 10мкф на 500В.
10 микрофарад на 500 Вольт

Александр, спасибо!
Пожалуй лучше купить парочку конденсаторов более высокого вольтажа и высокой емкости, а то то если по итогу мне понадобится где-то 30-50 мкФ, то таких батарей мне придется собирать огого…
Даже не представляю,сколько там потребуется их, включил этот однофазник сегодня напрямую без кондеров, почти потухли лампочки, двигатель сделал несколько оборотов и потом у меня сгорел провод от кнопки включения до мотора, пришлось прекратить.
А трехфазник разобрал, там вроде все норм, витки целые, на корпус нечему коротить…

Вячеслав,
Вам нужно смотреть не на сами витки, а на скрутку, где витки соединяются с отводящим проводом. На этой скрутке кембрик одет.

Не нужен там этот «вольтаж», достаточно и 400…450 В, некоторые и с рабочим 350 В работают. а вот емкость нужна расчетная или близкая.

ПАВу,
да- 400В вполне достаточно, а вот 350- уже рискованно. Двигатель- это всё-таки индуктивность с достаточно большим числом витков. При отключении есть риск пробоя обратным напряжением, оно гораздо выше рабочего.

Все зависит и от материала диэлектрика в конденсаторе. Есть промышленные устройства, где 315 вольт у конденсатора сдвигающего, и ничего. Если взять советские, есть типы, допускающие превышение номинального напряжения при 50 Гц на 20%, а есть на 100%, все зависит от конкретного типа.
Например, и такое есть: 100мкФ 250VAC (DUCATI 4.12.80.3.410)
Бренд: DUCATI
Конденсатор пленочный пусковой для двигателей 100мкФ; 250В; ±10%

Мне кажется, всё зависит от цифры напряжения. Если конденсатор на 200 Вольт, но может терпеть 100%- то есть 400 Вольт, то зачем на нём написали цифру 200? Я не вижу логики.
Материал- штука хорошая, НО так он и определяет величину напряжения, которую напишут на борту конденсатора.
10-20% разброс это нормально, и то он касается ёмкости, а не пробивного напряжения.
«Есть промышленные устройства, где 315 вольт у конденсатора сдвигающего, и ничего»
Я не встречал, но верю, что они есть. Однако уверен-они не стоят в серьёзных индуктивностях.
Например у меня (на работе) в индукционной печи стояли кондёры всего на 200 вольт,при рабочем напряжении в 130 Вольт. Ток там на килоамперы шёл.
Но в печи всего 20 витков обмотки- там и не возникнет обратного пробивного напряжения. А попробуйте поставить кондёр с таким примитивным запасом например на компенсатор ламп ДРЛ. Стрельнет однозначно.

Двигатель ДПТ-П-22-4, 380В., 0,55/0,37 кВт., 3000/1500 об. YY/треуг
6 выводов, коробка разбита. Предполагаю, что все 6 обмоток в кольцо. Как правильно проверять? Хочу подключить на частотник мощностью 0,55. Какую схему лучше выбрать для лучшего крутящего момента на малых оборотах, разгонять хочу до 4000 об. Эсть ли ограничения по частотам.
Спасибо за Вашу работу.

Люди, как проверить обмотку на пробитие на корпус?
У меня трехфазник АОМ 11-2, одна из обмоток звонилась на корпус, разобрал мотор — вроде все целое, на корпус статора мультиметром ничего не звонится. Втыкаю индикаторную отвертку в провод и начинаю пальцами водить снаружи проводки для поиска пробития — не получается, отвертка тусклым светом постоянно светится. Как проверить, где изоляция подпорчена?

Место- где, вряд ли вы найдете, можно только факт пробоя. Делается это не мультиметром, а или мегомметром, или лампой 220/25 ватт и двумя проводами к ней. Соблюдая ТБ!!!- мотор на изолированном столе и т.п., перчатки- как минимум, нейтраль сети- на корпус мотора, затем по очереди касаетесь к выводам обмоток лампой, второй провод которой включен к фазному проводу сети. Не горит/светит лампа- нет пробоя, горит/светит- есть. А уже детализация- дело сложное.

Вячеславу,
Если после разборки ничего не звонится, значит надо собирать и поэтапно звонить. При установке какой детали начнёт опять давать корпус- та деталь к обмотке и прислоняется.

А там аж две детали- два щита и не заметить место касания обмотки трудно.

ПАВу:
Аж три- вы про борно забыли))

А еще каждый виток отслеживать? Ясно дело- искать, значит везде искать.

Здравствуйте, пожалуйста объясните что такое дополнительный блок контакт и как его подключать к пускателю

Однозначно ответить сложно,возможно, это означает возможность наращивания контактных групп в контакторах. НЕ у всех, но такое есть- просто сверху устанавливается еще одна надстройка. Дайте е-мелю, покажу, если речь об одном и том же.
Так же есть возможность включать последовательно с рабочими контактам и теплозащиту.

Создайте материал вы же профиль по электронике, обычный дополнительный блок контакПКИ-22НО 2НЗ,пожалуйста вот, понятно что он предназначен для размножения контактов, так вот куда его подсоединять к пускателю, там если например возьмём промежуточное реле у реле есть катушка при подачи напряжения она замыкает и размыкает свои контакты, а вот вот этот дополнительный блок контакт у него же нет катушки как подсоединять фото в комент выложите пжлста!

Игорь,он пристёгивается не куда попало,а только к определённому типу контакторов, у которых есть для него посадочная площадка и поводок на ярме.

А как он работает, у него катушка имеется?

Нет у него катушки. Его механически тянет за собой сердечник катушки. Если контактор конструктивно предназначен для доп контактов- то он сможет с ними работать. Если не предназначен- то НИКАК!

Игорь, более подробнее с дополнительной приставкой на примере ПКЛ-22М (на 4 контактные группы) Вы можете ознакомиться в статье про . Если появятся сопутствующие вопросы, то и задавайте их в комментариях к той статье. Спасибо.

такой вопрос-если при соединении звездой подключить напряжение не на три начала,а на три конца(соответственно три начала в кучу)…что-то изменится в работе двигателя?

Доброго времени суток. Есть двигатель, на бирке написано что на 220, на три фазы. Выходит только три конца. Хотелось бы подключить его на одну фазу. В связи с этим задался вопросом по какой схеме он подключен, звезда или треугольник. Есть ли какой-нибудь способ это определить? На бирке соответствующих пометок нет. Двигатель от глубинного вибратора ИВ… не помню как там дальше.

А звезду можно подключить на однофозную сеть?

Что еще, кроме «написано что на 220″ написано, значкие какие-то есть?
Можно и звезду, смотря для чего. Если для точила- сойдет, если что-то мощное- вряд ли, такое, не зная мощностей, сказать трудно.

Значков нет, написано 220в 3 50~ гц. Остальное все мощность, год, модель девайса и т. д. Больше нигде никаких надписей, ни на крышке ни под ней… в общем нигде. Посмотрю точную модель- напишу. Просто не знаю звезда там или треугольник. Как треугольник подключить на одну фазу знаю. На этом сайте нашел схемку, вроде как звезда так же подключается. Просто есть сомнения, никогда о таком не слышал. Я сам профессионально с этим не связан, так что опыта с электродвигателями почти нет.

Да без разницы- на одну фазу можно и одну обм. и две включить, остальное через конденсатор. Крутиться ротор будет, только момент на валу разный.
Попробуйте сопротивление измерить.

Сам двигатель на киловат, крутить будет только вибратор, нагрузка не большая.

Игорь, скорее всего обмотки двигателя у Вас собраны звездой на напряжение 220 (В), т.е. к каждой обмотке двигателя при соединении звездой прикладывается 127 (В). У меня подобный двигатель (АОЛ 22-4) рассмотрен в статьях про: и подключение .

Здравствуйте,подскажите пжл.при подаче напряжения 380 на вторые концы обмоток движка,сколько будет на первых концах,можно ли сжечь контроллер если эти концы по ошибке были подсоедены к контроллеру на 24 вольт?

Перемычек в борно нет,роль перемычек выполняют контакторы,схема звезда-треугольник

приветствую всех, у меня вопрос, подключал мотор на котором ничего толком не написано,400V +10% и не звезды не треугольника нет, есть 6 концов, нашел обмотки 1,2,3 , начал искать,начало концы подключил через лампу на одну из обмоток,осталось 4 провода, 2 соеденил померял — 0, далее поменял провода, меряю, 2,2В, поменял — 0, поставил так когда было 2,2В более высокое напряжение в отличае от нуля, получается я нашел начало и конец (допустим) первой и второй обмотки, как мне понять какие из тех двух проводов будут являться началом и концам к тем которые я нашел меряя напр. (получается НЕ ТА которая вызванивалась изначально при замере сопротивления?) помогите начинающему электрику)))

Если вы нашли три обмотки, равные по сопротивлению, независимые, зачем вам что-то еще искать? Включаете их или треугольником, или звездой и подаете напряжение. Ротор должен вращаться в любую сторону. Если вам это направление не подходит, переворачиваете выводы одной обмотки и получите обратное вращение.

в итоге когда я разбирался, двигатель был уже замкнут, но все же мой вопрос остается, как понять нде начало а где конец. я же меряю u—-u1+с1—-с. меряю я получается u и с в итоге получаю более высокое напр, а тогда что будет являться началом и концом для c и u?

ПАВ, тоесть получается когда я нахожу обмотки измеряя сопротивление, оно и будет началом и концом? вызвонил 3 обмотки по 25 Ом соеденил их в звезду и подал 3 фазы и все чтоли?))

тогда зачем вся эта тема с напряжением в 100 вольт, или как я делал через лампу чтоб не подавать 220 на обмотку

Илья, куда ж еще подробнее?! Если у Вас трехфазный двигатель и в клеммнике 6 концов, то и действуйте последовательно, согласно данной статьи. Вы нашли три разные обмотки, сопротивление у них одинаковое и это хорошо. А затем Вы пишите, что подаете на одну обмотку напряжение. Почему на одну то?! Посмотрите внимательнее на схему в статье — напряжение подаем на обе обмотки, соединив их последовательно. А напряжение измеряем уже на третьей обмотке, и т.д.

все, я разобрался, извеняюсь за невнемательность, поделючил 3 ех фазный вентелятор, спасибо вам! схема работает)

Александр:
11.08.2016 в 20:37

есть однофазный двигатель с обмотками 1,6 Ом и 6,7 Ом, без конденсатора (рабочая и пусковая). Предложте схему реверса с блоком кнопок «Стоп» , Назад» , Вперёд»
Александр, предлагаю почитать кучу материала в теме «реверс однофазного двигателя»

Подскажите пожалуйста как правильно подключить индуктивный мотор на 3 фазы cos 0,08, 90киловатт

Как понимать «индуктивный» и cos 0,08 ??? Такого косинуса не бывает.
К какой сети?

Метод хорош для двигателей с одинаковым сопротивлением обмоток, а вот двигатели для домашних вентиляторов имеют 4 пары и различные сопротивления обмоток, тут наверное лучше будет метод батарейки (прерывистое подключение) и следить куда отклоняется стрелка прибора (цифровой не подойдет).

А зачем в таком двигателе определять полярность обмоток?

Здравствуйте! У меня такой вопрос. Отдал в перемотку 3-х фазный асинхронный двиг 3000 об. 0.79 кВт. Попросил соединить треугольником. После перемотки выведено 6 концов и скручены по паре. значит начало и конец каждой обмотки скручены вместе. Запускать так или искать начало и конец каждой обмотки? Как будет работать, если оставить как есть? Прошу объячнить, так как я не электрик.

Почему вы решили именно так-…значит начало и конец каждой обмотки скручены вместе…(с) Проверьте сначала, убедитесь.

Здравствуйте! имеется асинхронный двигатель 2,2 КВт, стоит в редукторе для бурения. Сопротивление всех обмоток постоянному току 2,8 Ом. Сопротивление между обмотками относительного друг друга и корпуса измерялось мегаомметром на 500 В. Норма. Проблема: На холостую мотор работает, крутит. Под нагрузкой не развивает требуемой мощности. Подключали сначала через частотный преобразователь на 220 В, соединение треугольник, не бурит. потом, для эксперимента подключили звездой на 380В та же картина, под нагрузкой умирает, хотя в холостую замечаний нет.Сам редуктор в идеальном состоянии. Подскажите, что делать? может ли проблема быть в роторе? вряд ли могли все три обмотки одинаково подгореть до 2,8 Ом. и вообще каких порядков должно быть там сопротивление? заранее спасибо!

Здравствуйте! Сам электрик,но такое впервые вижу. Пришел двигатель с перемотки, 380 в, когда отдавал, было три вывода в борне, а пришел он с 9-ю. Первая пара с биркой вторая 2°5, третья 3°6, и плюсов еще три провода без наименования, вопрос! Как это понять? Что с чем скрутить и куда подать напряжение

Шутите??? А у мотальщике не проще спросить?

здравствуйте,подскажите-двиг.по виду похож на АОП 22-4(алюм.корп со станин)
больше НИЧЕГО НЕТ.ОБМОТКИ ПОМЕРЯЛ:1-35,6ом;2-38ом;3-35ом.исходя из всех обьяснений на сайте я понимаю(может НЕ ПРАВИЛЬНО),что сопротив.одной обмотки
отличаеться от других прибл.на 7-8 процентов(вместо 2)и ещё НЕбольшое ли это
сопротивление?вопрос:каковы могут быть причины(такой разницы и такого сопротивления) и можно ли что-то сделать или ВЫБРАСЫВАТЬ7!Благодарю.А сайт от-
личный,ОГРОМНОЕ СПАСИБО АДМИНУ и другим за их терпение и обьяснения!

Доброго всем здоровья!хочу извениться за неправильную инфу о имеющемся двигателе(от 17.09.2016 в 21.08).нашёл сайты сгабар.движк.:даю свои данные
L-250;d-14;h-90 и ещё коробки НЕТ(ТОЛЬКО ВЫВОДЫ),НАР.ДИАМЕТР-150;ГАБАР.СТАНИНЫ(ПРЕКРУЧИНАЯ)-165 на 150.Вопрос:что за движ.? И по поводу сопротив.обмоток:
35,6;38;35ом(т.е то,что в предыдущем посте(может НЕ ПРАВИЛЬНО ОБОЗВАЛ?!тогда
Простите.Спасибо.

Здравствуйте! У меня указанный в статье способ не работает! Ради эксперимента решил опробовать этот способ на двигателе с промаркированными началами и концами обмоток. Первый двигатель — 0.25kw/380v. Сделал все как указано на схеме в статье — сначала v1 соединил с u2(согласно статье-встречно), на v2 и u1 подал 220В, замер напряжения на w1-w2 показал 16,5В(?!). Далее v2 соединил с u2(согласованно) и на v1- u1 подал 220В — замер на w1- w2 показал 0.6В(?!). То есть результаты получились с точностью наоборот. При этом движок гудел как трактор.
Второй двигатель — 1.3kw/380В. Соединял аналогично как на первом движке. И при встречном, и при согласованном соединении обмоток результаты замеров давали напряжение, близкое к нулю. Можете объяснить, где собака зарыта?

Всем доброго времени суток! Статья очень полезная и наглядно все объясняющая. Спасибо АВТОРУ! Не знает ли кто-нибудь, как сделать самодельный прибор для определения начала и конца обмоток. Чтобы обходиться без милиАмперВольОмметра. Хочу смастерить для предприятия. Проблема с определением обмоток довольно часто появляется. Хочется, чтобы все было просто и понятно даже не специалисту. Всем спасибо.

Александр, посмотрите еще раз схему соединения начала и конца обмоток в статье! В Вашем первом случае Вы как раз соединили согласованно конец U2 соединили с началом V1 и подали напряжения на начало U1 и конец V2 (как и на схеме). А во втором случае у Вас магнитопоток обмоток направлен встречно друг другу, и результат на мультиметре очевиден. А вот со вторым двигателем не понятно. Посмотрите еще раз начало и конец обмоток.
Данным методом пользуюсь давно, он очень простой. За статью отдельное спасибо, интересно было прочесть. Очень нравиться как автор досконально все объясняет, нам в институте так не преподавали ТОЭ, как автор в своих статьях)

Здравствуйте.
Способ описанный в статье применим для нахождения начала/конца обмоток ЭД большой мощности, например 250 кВт? Спасибо.

Валентин, данный способ применим для двигателей абсолютно всех мощностей.

Здравствуйте.
Очень хороший сайт, много полезной информации.
Пока ждал ответ успел проверить теорию практикой. У меня не получилось воспользоваться этим методом на двигателе мощностью 250 кВт. Малое сопротивление обмоток привод к КЗ. Воспользовался «обратным» методом, на одну из обмоток подаем 12 (или около того) Вольт, на двух других измеряем напряжение, если обмотки соединены согласованно, то вольтметр что-то покажет (несколько Вольт).

На первом рисунке фаза U1-U2 конец пронумерован правильно? А на фазе V1-V2 просто поменяли бирки и теперь соединили конец U2 c концом V2 (который был точнее V2) запутался…

А чтоб короткого не было может еще последовательно лампу включить?

Хочу немного дополнить. Можно найти начала и концы обмоток даже при помощи простых подручных средств, например при помощи простой лампочки на 220В. Нужно все три обмотки соединить последовательно и подключить в сеть 220В. А далее просто по очереди подключать лампочку к каждой из трех последовательно соединенных обмоток. Если лампочка горит на всех трех обмотках одинаково, то обмотки соединены правильно и остается только обозначить начала и концы обмоток. А если на одной из обмоток лампочка горит тусклее или совсем не горит, то значит концы этой обмотки нужно просто поменять местами.

Хочу немного поправить. Напряжение на неправильно соединенной обмотке будет не ниже, а выше. Следовательно лампочка будет гореть на этой обмотке не тусклее, а намного ярче чем на двух других.

Живу в Торонто, механик. Проверил все двигатели, еле нашёл европеейский с 6 концами. Подал 120 вольт на 1 обмотку, соединил две другие последовательно, замер — 23 вольта. Если две обмотки включены встречно, то получил примерно 1.5 вольта.
Другие двигатели имеют 9 выводов, 6 обмоток, концы трёх соединены внутри двигателя, есть ещё двигатели с 12 выводами, т. е. 6 обмоток — как быть в этих случаях?
Спасибо.

Зачем вам эти все замеры? А включить наугад, убедиться в правильном/неправильном вращении и перекинуть корнцы ордной обмотки- проблема?
У европейского частота совпадает с канадской?
Электрики правы- там этим не морочат себе головы.

Nikolai, определение начал и концов обмоток многоскоростных двигателей делается аналогично. Конечно же это нужно рассматриваться индивидуально, но смысл остается прежним — определить направления обмоток каждой секции.

Спасибо, Админ, но вопрос с двигателем с 9 выводами. Здесь они маркируются так: первая основная обмотка начало — 1 конец 4, соответствено, вторая основная 2 и 5, третья основная 3 и 6. Дополнительные обмотки 7 и 10, 8 и 11, 9 и 12. Концы дополнит. обмоток 10, 11 и 12 уже соединены внутри двигателя, я их не вижу, т. е. будет соединение звездой, поэтому имеем только 9 выводов. Я прозвонил и нашёл 1, 2 и 3 обмотки и начала дополнительных 7, 8 и 9, но как теперь правильно соединить основные и дополнительные? Я понимаю, что первая основная обмотка должна быть соединена с первой дополнительной последовательно, т. е. конец 4 должен быть соединён началом 7? Как это найти или без разницы и я могу соединить первую основную с началом третьей дополнительнойи т. д.? Спасибо.
Нашёл на канадском сайте по Вашему методу один канадец предлагал идею использовать аналоговый малтимитер (кстати, правильно звучит по-английски мАлтимитер). Он менял местами тестовые провода на малтимитере (зачем, не понимаю, я не электрик), подавал питание от батарейки 9 вольт и смотрел в какую сторону отклоняется стрелка, определяя концы и начала обмоток, хотя на цифровом, кажется, тоже есть плюс и минус когда меряешь напряжение постоянного тока. Спасибо.

А включить наугад, убедиться в правильном/неправильном вращении и перекинуть корнцы ордной обмотки- проблема?——-ПАВ, мы определяем не правильность вращения, а правильность соединения обмоток, правильное или встречное соединение, читайте статью.

В книге Л.Г.Прищеп Москва Агропромиздат 1986г. Учебник сельского электрика на стр.255-256 описаны все три способа определения начал и концов обмоток.Первый способ который описал админ называется метод трансформации,при подачи 220v на катушки и при наведении ЭДС на контрольной лампочке будет заметно свечение спирали, нет ЭДС нет свечения. Второй метод называется метод подбора концов,который описывал выше Виталий, тоесть тупо соединяем концы «звездой» а на остольные три конца подаём 380v если двигатель работает норм. то нам повезло, если одна обмотка перевёрнута, двигатель «мычит» за 2-3сек. не спалите меняем концы одной обмотки заработал угадали нет возращяем всё назад работаем с другой обмоткой всего попыток три раза. и третий способ способ «открытого треугольника» который тоже обсуждался выше.

Други помогите асинхроный эл.двигатель соединение звезда, замер тестером 1обмотка+1обмотка равно 3 ом. рабочий движок или мёртвый?

Здравствуйте, Админ. Хотел задать вопрос. Электродвигатель без обозначения, судя по проводам однофазный, двухобмоточный(рабочая и пусковая). С центрабежным механизмом отключения. Снаружи на выход 6 концов. Плюс 2 конденсатора разных ёмкостей. Вопрос: есть ли начало и концы обмоток? Как это определить? Как определить рабочую и пусковую обмотки? И как правильно все это расключить? Зарание спасибо.

Андрей-
1- конденсаторы там штатные или самопал/самолеп? Почему такой вопрос? Потому, что вы можете найти схему мотора АОЛБ и там места для включения просто нет, да и незачем при наличии пусковой обмотки.
2- обычно рабочая обмотка намотана более толстым проводом и имеет меньшее сопротивление, чем пусковая или пускосдвигающая.
3- начала и концы искать не надо- на рабочей- произвольно, а направление пуска и вращения определит пусковая, см. схему к АОЛБ.
4- там 6 выводов обмоток или просто 6 шпилек?

Здравствуйте! Пытаюсь найти начала и конец фазных обмоток по вашей статье. Подключил электродвигатель по первой схеме, подал напряжение 220В двигатель гудит, скажите это нормально, он не сгорит?

Подскажите может ли быть сопротивление обмоток асинхронного двигателя 37 кВт, 0,9 Ома каждая

Почему и нет? Чем измеряли? Сопротивление проводников щупов учли?

Александр, сейчас посмотрел по протоколам различные двигатели аналогичной мощности 37 (кВт) — сопротивление обмоток постоянному току находится в пределах от 0,06 до 0,09 (Ом). Но это мы измеряли специальным микроомметром MMR-600. Вы чем измеряли обмотки?

Я делаю несколько иначе. Напряжение ~24В (так безопаснее) подаю на оставшуюся обмотку. В Вашем случае w1-w2. А вольтметр подключаю к сборке u1-u2 + v1-v2. Если вольтметр показывает «О» — обмотки подключены навстречу друг другу. И т.д. Этим убиваю второго зайца: проверяю идентичность обмоток (некачественная сборка или межвитковое).

Добрый день.
Подскажите если u1-u2,w1-w2 прозваниваются, a v1-v2 «молчит» и v2-w1 звонится. Двигателю хана?

Алексей, скорее всего да. Если не звонится одна обмотка, то значит в ней обрыв — работать такой двигатель не будет. А у остальных обмоток сопротивление одинаковое? Сопротивление изоляции относительно корпуса измеряли?

Не измерял, но движок после того как сработал мотор автомати (его заново взвели) загудел.
Получаеся что сгорел двигатель. Самое интересное что он только с перемотки, и отработал 1 час под нагрузкой и такое(((Не подскажите почему он сгорел? На нем реализована схема звезда-треугольник. Все контакторы тоже новые.

При небольшой мощности на валу мотор может и с одной обмоткой работать, только пускать вручную придется. При двух можно пробовать с конденсатором.
Есть такое небольшое точило с редким 3-ф мотором. В сети 220 работал с конденсатором, потом «отсохла» одна обмотка- попала влага, просушка не помогла, оставил две + конденсатор- работал, потом и вторая отсохла, теперь запускаю рукой в нужном направлении, для мелочевки и сверл достаточно.

Алексей, очень часто люди умирают от лечения, техника- от ремонта, в т.ч. и перемотки! Что вам рассказать? Как криво перемотали? Поможет? Такое над тут же вертать взад перемотчику.

Добрый день! Есть двигатель с 3 выводами. Звонятся попарно с одинаковым сопротивлением. При подключении к сети вал дергается вперёд/назад, мотор гудит. Подскажите, пожалуйста, где искать? Одна обмотка перевернута?

Дмитрий, мало данных. Какое напряжение подавали на двигатель, однофазное или трехфазное? Если однофазное, то скорее всего 220 (В)? Подавали без фазосдвигающих конденсаторов? Двигатель какое имеет номинальное напряжение? Наверняка, коль 3 вывода, то 380 (В)?

Если нет конденсаторов, вот так и дОлжно быть- вал будет стоять и мотор гудеть. Пуск в нужном направлении возможен- принудительно- рукой, или конденсаторами. Если от руки вертится вал, подбирайте по мощности/току конденсаторы. Про это тут есть.

Двигатель АИР90L2-2шт.. Состояние внешне отличное. Но в коробке только 3 вывода. Подавал 3*380. Один работает идеально. У второго при включении вибрирует вал. Включать трёхфазный мотор в однофазную сеть умею, однофазный отличить от трехфазного тоже смогу. Обрыв фазы тоже встречал. А вибрация вала пока для меня новинка. Руками крутить не рискнул из-за возможности пробоя, хотя сопротивление обмоток на корпус проверил, замыкания нет.

P.S.Часто 3 провода встречал после перемотки.

Здравствуйте купил я професиональную мойку там стоит двиготель с подкльчением на 220 вольт скондесатором открыл крышку двиготеля там четыре вывода толстых провода и еше выходят два белых тонких провада непонятные мне для чего они нужны я подключил двиготель на тех четырех выводах он работает но греется движок

И что, нет у этой мойки ни имени, ни отчества, ни паспорта? Что можно посоветовать, не зная ничего? Греется даже работающий на холостом ходу двигатель, ваш как греется, до какой температуры?

Здраствуете есть вопрос.двигатель имеет две не зависемые обмотки подключаентся в звезду паралельно есть шесть концов как найти пары не пойму.

О какой звезде речь, если обмоток все две:… имеет две не зависемые обмотки…(с), а не три??? Как понимать:…паралельно есть шесть концов…(с)
ФИО мотора написали бы, все проще гадать…

Здравствуйте.Админ, интересный способ обнаружения начала и конца фаз буду использовать если не найду более удобный спасибо. конкретный вопрос меня интересует: из блендера выдрал электродвигатель, электродвигатель асинхронный с короткозамкнутым ротором, в статоре две обмотки =катушки расположенные на 180 % друг от друга хотя и питались они от 220 вольт фазного напряжения сами обмотки не расчитаны на такое напряжение. проверил обмотки хорошие как найти начало и конец обмоток в статоре такого электродвигателя? спасибо.

1- в однофазной сети фазное и линейное напряжение суть одно.
2- методом тыка ищете- по желанию получить требуемое направление вращения, только и всего.
3- с 180 градусов- спорно.
4- откуда такое мнение-…сами обмотки не рассчитаны на такое напряжение…(с) а на какое еще они могут быть?

День Добрый. Искренне буду признателен за консультацию безграмотного. Двигатель однофазный 3 тыс 0,5 кВт отдал на перемотку, забрал его, а он на холостом ходу греется, через 5 минет. Я проверил шариком, шарик прилипает, то есть — межвитковая.
Вернул назад, начали проверять клещами, все 4 конца. 3 конца показывают 2,6 ампера, а четвёртый 3,5 ампера. На двигателе написано номинальное напряжение 2,6 ампера. Я говорю это не нормально, что показывает 2,6 ампера, на холостом ходу этот показатель должен быть где-то 60 -70 % от номинала. Меня убеждают, что я не прав, что 2,6 ампера это на холостом ходу и что под нагрузкой двигатель не будет греться…… со скандалом оставил на повторную перемотку. ОБЪЯСНИТЕ мне, в чём я не прав????

1- тип- военная тайна?
2- если в моторе 2 обмотки, непонятно про три конца и токи.Откуда так много токов, если их таки две?
3- на шильдике пишется ток при номинальной мощности как сумма токов в рабочей и фазосдвигающей обмотке.
4- да, ток на ХХ должен быть меньше, иначе на кой такой мотор?

1.Модель не не могу сказать по памяти. от насоса.
2. переменного тока.
3. На выходе 4 конца, 2 скручивают как общие и 2 идут на конденсатор 10 микрофарад.

1- плохо
2- понятно
3- обычное включение, остались непонятными данные измерений.

Алексей прошу ответить,вы обьяснили как расчитать емкость рабочего конденсатора для каждого эл.мотора,с этим все ясно.У меня вопрос?Скажем по расчету мне надо примерно 20 мкФ,могу я использовать 30 мкФ или больше,или длжно быть только 20 мкФ?
Должна ёмкость всегда соответствовать расчёту,что будет если она будет на много выше?
Ник.Б

А тут выбор за вами- или искать расчетный номинал или брать что есть. Как себя поведет мотор с такой прибавкой, знает только он; ну и вы узнаете, например, обнаружив сильный нагрев.

Здравствуйте. У меня двиг тельфера 3-х фаз, на 380 . Попробовал ваш метод — на табло всегда по нулям, а двиг пытался запуститься. питание на обмотки подавал кратковременное

Сергей, это все условно. Взяли одну обмотку, указали для себя в любом порядке, что это начало, а это конец, и все. А далее нужно лишь определить начала и концы у других обмоток по отношению к первой.

Проверка электродвигателя производится с тестером в руках. Обычно прозваниваются все контакты, производится замер величины сопротивлений. С небольшим уровнем знаний о внутреннем устройстве коллекторных и асинхронных двигателей удаётся определить поломку. Часто отказывает система защиты. Особенно это касается бытовых приборов. Прежде чем проверить двигатель мясорубки, просто подождите недолго. В отдельных моделях стоят температурные реле, не позволяющие прибору включиться, пока мотор не остынет. Сегодня поговорим, как проверить электродвигатель.

Что понадобится для проверки электродвигателя

Разумеется, потребуется набор отвёрток с различными битами. Современный производитель защищает собственные изделия. Тостер, фен или мультиварка – для вскрытия корпуса понадобится не один размер и тип насадок. Используются обычные шурупы под крест, TORX, звёздочку и прочие. Часть нестандартная, но при терпении правильная головка найдётся. Подойдут наборы бит разной конфигурации.

Большинство двигателей – без изысков в конструкции крепежа. Обычно головки выполнены под шестигранники, кресты или шлицы. Что касается щёток коллекторных электродвигателей, замена производится при помощи подручного инструмента. Понадобится терпение.

Тип электродвигателя

Если речь идёт о мясорубке или пылесосе, двигатель внутри стоит коллекторный. На валу стоит секционный барабан для коммутации обмоток ротора, поверх которого скользит токосъёмник. Это выглядит как цилиндр медного цвета, боковина которого разбита на прямоугольники. В комплекте к бытовому прибору идут запасные графитовые щётки. А обслуживание подобного электродвигателя сводится к их замене, периодической чистке медного барабана. Если между секциями набьётся графит, искрение усиливается, возможно возникновение замыкания между соседними обмотками.

Коллекторные электродвигатели используются по причине большого крутящего момента на старте. Скорость их легко регулируется изменением угла отсечки. Если требуется два резко различающихся режима, подобное обеспечивается разными обмотками статора. При отжиме электродвигатель начинает работать на полную. Специфичные моторы способны существенно отличаться от типовых. К примеру, говорят, что у коллекторного двигателя лишь два контакта, ведь ток идёт непрерывно по обмоткам.

На практике не только у двигателя стиральной машины два варианта включения, управляемые специальным реле (резкое изменение скорости работы при одинаковом питающем напряжении), но присутствуют выводы тахометра. Это датчик, измеряющий обороты вала, чтобы корректировать угол отсечки тока. Вдобавок коллекторные двигатели часто снабжаются схемами гашения искр и подстройки скорости при изменении нагрузки на вал:

1. Гашение искр ведётся через варисторы. Их сопротивление резко падает при повышении напряжения. Будучи включены параллельно щёткам и замкнуты на корпус двигателя, они замыкают цепь (прямо через кожух) при резких скачках напряжения. Описанное свойство уберегает обмотки от капризов электросети.
2. Что касается подстройки скорости вращения под нагрузку на вал, давно замечено, что при увеличении сопротивления вращению уровень искр поднимается. Специальная схема отслеживает это и уменьшает угол отсечки, в результате скорость вала вновь увеличивается. Так производится мелкая подстройка под незначительные отклонения оборотов от номинала. Указанная методика часто встречается в кухонных комбайнах, где тёрка способна шинковать капусту либо производить холостой ход. Что касается, к примеру, пылесосов, в простейших моделях присутствует только гашение искр.

Поговорим, как навскидку понять, находится рядом прибор с коллекторным или асинхронным двигателем. Как легко догадаться, первые сильно шумят. Впрочем, у блендеров это не настолько сильно заметно. Коллекторные двигатели применяются там, где на старте большая нагрузка. Погрузили блендер, включаем. Возникает сопротивление вращению вала, которое требуется преодолеть. У асинхронного двигателя пришлось бы значительно усложнить конструкцию, сильно пострадали бы массо-габаритные характеристики. Поэтому в основном в бытовой технике двигатели коллекторные.

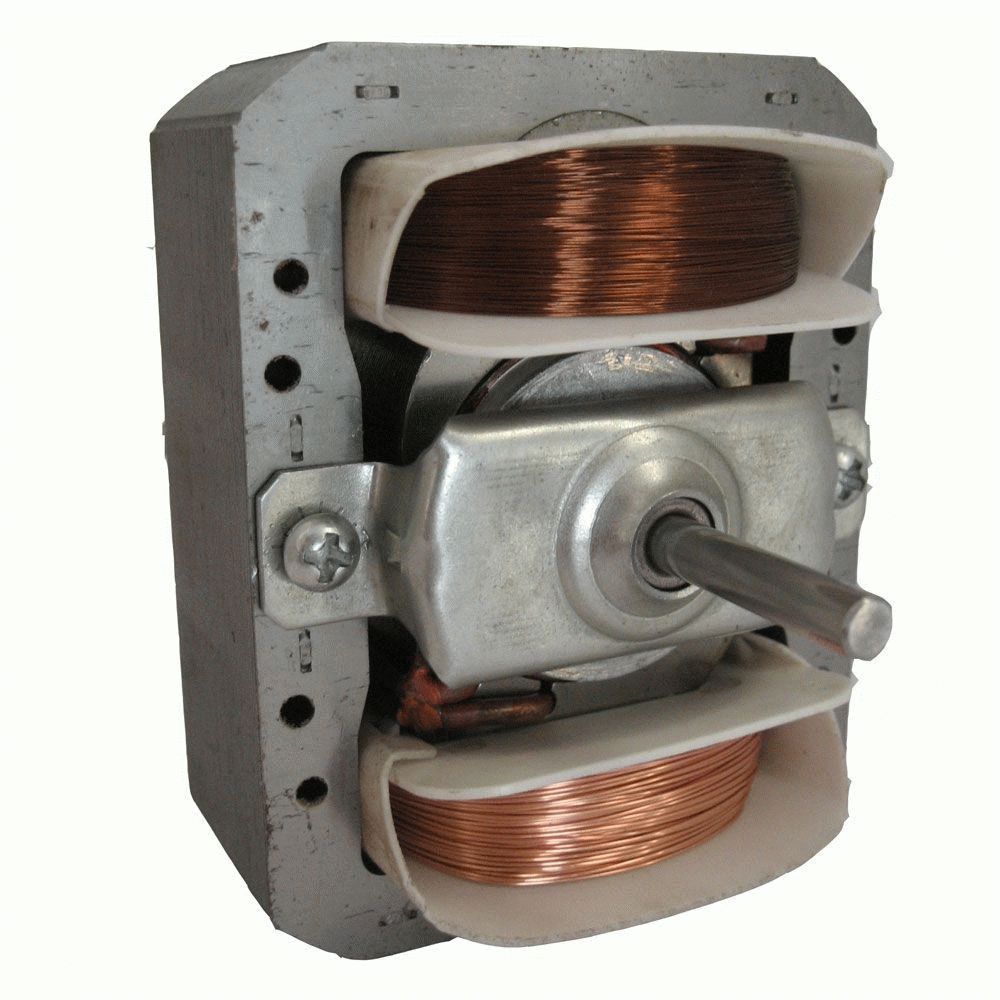

Это касается даже мощных кухонных вытяжек. Хотя в простейших моделях стоят асинхронные двигатели с единственной обмоткой. Указанный тип встречается в вентиляторах. Наконец, в компьютерной технике часто присутствуют двигатели постоянного тока. Язык не поворачивается назвать асинхронными, хотя по принципу действия схожи. Лопасть настолько лёгкая, что индукции, наведённой постоянными магнитами, хватает для вращения. Старт происходит от случайных турбулентностей воздуха. На Ютуб выложено видео, где поле катушек заменено постоянными магнитами, и вентилятор (!) все равно крутится. В таких двигателях неисправность отслеживается прозвонкой обмоток, больше здесь ломаться нечему.

Итак, выводы:

• В бытовой технике по большей части используются коллекторные двигатели. Исключение: вентиляторы, фены, маломощные кухонные вытяжки.
• Коллекторный двигатель отличается наличием графитовых щёток. Секционный медный барабан выдаёт этот тип. Если указанные признаки отсутствуют, двигатель асинхронный.
• Обслуживание коллекторного двигателя сводится к работе с щётками и секционным барабаном. У асинхронных горят лишь обмотки и термопредохранители.

Начало ремонта электродвигателя

Если определён тип двигателя, можно начинать определение количества фаз. Кстати, асинхронные двигатели промышленного типа часто выполняются в ребристых мощных цилиндрических корпусах – дополнительный ключевой признак. Щётки хрупкие, коллекторные двигатели стараются здесь не применять. Что касается асинхронных, медь не боится (в отличие от графита) тряски, заводы оснащаются преимущественно ими. Поднимая крутящий момент на старте и улучшая прочие характеристики, используются специальные конструктивные решения. К примеру, обмотка ротора выполняется в два слоя. Нижний работает исключительно на старте, пока токи индукции низкой частоты. Когда вал раскрутился, вспомогательный слой выключается из процесса работы. Разумеется, аналогичное происходит при снижении оборотов.

Массивный стальной корпус обычно указывает, что двигатель асинхронный. Подумайте: пыль в цеху негативно бы сказывалась на качестве контакта щёток с поверхностью. Хотя в пылесосах воздушный поток немедленно используется для охлаждения обмоток, не забывайте, что производится тщательная фильтрация. Если брать лучшие модели Дайсон, там качество очистки таково, что ступени HEPA допускается не менять на протяжении эксплуатации. Речь идёт уже о частицах размером 5 микрон. Вывод – если уж коллекторный двигатель и применяется в неблагоприятных условиях, принимаются специальные меры.

Возможно, стоит отгородить щётки вовсе от помещения? Но при работе оборудования выделяется масса тепла. Требуется принудительное охлаждение. В противном случае определить поломку оказывалось бы чрезвычайно просто – постоянно выходили бы из строя схемы защиты от перегрева: реле и термопредохранители. Либо горят обмотки. Почитайте инструкцию, в бумагах. Как правило, присутствует масса указаний. Поэтому определить, что сломалось, бывает легко.

Если читатели рассчитывали в обзоре найти подробную инструкцию, как проверить якорь электродвигателя в домашних условиях, возможно, отдельные личности огорчились. Авторы считают – гораздо важнее понять, где искать неисправность. Можно с пеной у рта дискутировать, как проверить двигатель стиральной машины, и при этом не обратить внимание, что отказал прессостат. И его показания попросту не позволяют оборудованию запуститься. Аналогично – перед проверкой двигателя холодильника, ознакомьтесь хотя бы приближённо с устройством пускозащитного реле, отвечающего за правильную коммутацию обмоток на старте и после разгона вала. Что касается вопросов прозвонки, дело это недолгое. Гораздо проще, нежели намотать секцию на ротор коллекторного двигателя болгарки.

В данной статье я хочу рассказать о том, как обнаружить неисправность в цепи электропитания трёхфазного двигателя и как проверить сам двигатель.

Начнём по порядку.

1. Первое что необходимо сделать, это проверить наличие напряжения на автоматическом выключателе (АВ) или магнитном пускателе, т.е. поступает ли напряжение от электрощита. Проверить напряжение можно с помощью , вольтметром или , где есть вольтметр. Я не советую пользоваться индикатором напряжения, т.к. наличие входного напряжения вы определите, а отсутствие нуля нет.

2. Проверить сам автоматический выключатель и магнитный пускатель на исправность. Измерьте напряжение на входных контактах обоих устройств, а затем на выходных (автомат должен быть включен и нажата кнопка «Пуск», если стоит ), идущих на электродвигатель. Если неисправен (нет напряжения), то замените его на аналогичный по напряжению (220 или 380В) и по силе тока (А). Если нет напряжения на выходных контактах магнитного пускателя, то скорее всего выгорели контактные пластины. Если есть возможность, то замените их, если нет, то замените пускатель целиком на аналогичный.

Неисправность: магнитный пускатель не срабатывает

• Проверьте наличие напряжения на контактах катушки пускателя. Следует помнить, что катушки бывают на 220В и 380В.
• Если напряжение нет, то замените катушку или пускатель. Если напряжение подаётся, то необходимо «прозвонить» катушку на целостность обмотки. Это можно сделать с помощью электротестера (зуммер) или электробрехунка.
• Проверяем исправность и целостность кнопок «Пуск» и «Стоп».

Схема подключения кнопок:

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

3. Проверяем целостность электропровода (кабеля), идущего на электродвигатель.

Проверить целостность провода можно с помощью зуммера электротестера или . Так же можно проверить и с помощью контрольной лампы или вольтметра. Отключаем автомат (АВ), отсоединяем провода от электродвигателя. Затем включаем автомат и проверяем наличие напряжения на проводах. Осторожно, работа под напряжением!

Если есть вероятность того, что произошло короткое замыкание в кабеле (спайка и обрыв провода), то необходимо проверить провода на замыкание между собой. Отключаем автомат, отсоединяем провода от электродвигателя. С помощью электротестера (зуммер) или электробрехунка проверяем по очереди провода на замыкание между собой.

4. Проверяем целостность обмоток самого электродвигателя.

• Отключаем электропитание (автомат).
• Лучше отсоединить запитывающие провода от электродвигателя.
• С помощью электротестера (зуммер) или электробрехунка проверяем целостность обмоток статора.
• С помощью этих же приборов определяем наличие либо отсутствие «пробоя» на корпус электродвигателя. Один щуп прибора — на корпус, другой — на контакт вывода обмотки электродвигателя. Если зуммер запищал, а на брехунке отклонилась стрелка, то произошёл «пробой» на корпус электродвигателя — движку «хана».

Проверить целостность обмоток статора электродвигателя можно и с помощью контрольной лампочки. Но это только в том случае, когда нет других приборов. Отключаем автомат, отсоединяем два запитывающих фазных провода, оставляем один. Включаем автомат, проверяем наличие напряжения на всех выходных контактах обмоток. Если все обмотки электродвигателя целые, то контрольная лампочка будет светиться.

Осторожно, работа под напряжением!

Содержание:

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели.

Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков. Тем не менее, во всех случаях часто приходится решать вопрос, как проверить якорь электродвигателя в домашних условиях. Современные сервисные услуги достаточно дороги, поэтому очень многие пытаются самостоятельно обнаружить неисправность и выполнить ремонт.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу - якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов. Кроме того, искры могут появиться в результате , то есть, замыкания обмоток в коллекторе. Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения. Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем. Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью . При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков. Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет. Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки. При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут.

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Большое число электроприборов на 220 В, которыми пользуется каждый, содержит электрические движки. Это и различные виды электроинструмента, и электроприборы, используемые на кухне и в квартире - стиральные и посудомоечные машины, пылесосы и т. д. и т. п. Все эти моторы выполняют механическую работу и этим существенно облегчают нашу жизнь. Поэтому их неисправности, что называется, как гром среди ясного неба.

Внезапно становится понятной значимость электромотора и его исправность. Чтобы не допустить подобную неприятность, движки бытовых электроприборов и электроинструмента рекомендуется периодически проверять. Причем проверки должны соответствовать эксплуатационной нагрузке - чем продолжительнее электроприбор используется, тем более частые проверки необходимы. В связи с этим расскажем далее нашим читателям, как проверить электродвигатель самостоятельно.

Что необходимо помнить при проверке

Не рекомендуем нашим читателям самостоятельно проверять электрические движки, да и любые другие электроприборы без определенного, пусть даже небольшого объема знаний в электрике. Хотя такая проверка и не требует детальных технических описаний и знания большого числа формул, всегда есть риск поражения электрическим током. По этой причине лучше всего поручать проверки и ремонты электрооборудования подготовленным кадрам. А без определенных знаний одно неверное прикосновение отверткой не там где надо может испортить либо движок, либо что-то еще.

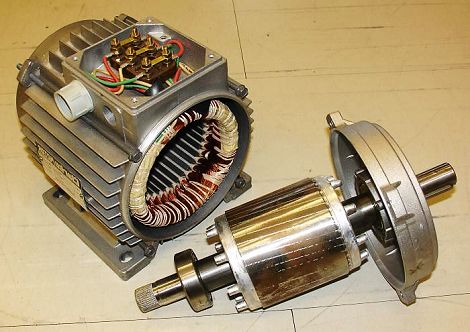

Напомним нашим читателям, что работа каждого электродвигателя основана на взаимодействии статора и ротора.

• Статор, который статичен, т.е. неподвижен, является частью корпуса закрепленного или опирающегося на несущее основание.
• Ротор вращается и поэтому созвучен с английским словом rotate, что означает «вращать». В основном ротор располагается внутри статора. Но есть такие конструкции электродвигателей, в которых статор в значительной мере охвачен ротором. Такие движки применялись, например, в электропроигрывателях граммофонных пластинок. Их также можно встретить в некоторых моделях стиральных машин, вентиляторах и не только в них.

Проверяем подшипники

Перемещение ротора относительно статора возможно благодаря подшипникам. Они могут быть конструктивно выполнены на одном из принципов:

• скольжения,
• качения.

Легкость вращения вала и ротора электродвигателя - это первый пункт проверки любого движка. Чтобы его реализовать на практике, необходимо:

• отключить проверяемый двигатель от источника питания или электросети;
• взявшись рукой за вал, покачать туда-сюда или провернуть ротор.

Но поскольку часто движки являются частью электропривода с редуктором, необходимо точно знать то, что вал, за который берешься, - это часть ротора, а не редуктора. Некоторые шестеренчатые редукторы с определенным усилием все же позволяют провернуть свой вал, и таким образом можно сделать оценку состояния подшипников. Но многие глобоидные и червячные - нет. В таком случае надо попытаться получить доступ к валу двигателя внутри редуктора. А еще лучше - отсоединить по возможности редуктор от движка.

Если вращение затруднено, значит, подшипник неисправен по следующим причинам:

• его срок службы истек из-за износа рабочих элементов;
• смазки либо слишком мало, либо ее нет вовсе. Но может быть и так, что применена смазка, не соответствующая условиям эксплуатации. Например, некоторые ее разновидности при температурах ниже нуля становятся настолько густыми, что тормозят вращение. В таком случае подшипники промывают бензином и заменяют смазку другой, пригодной для этих условий.
• Зазоры между трущимися элементами подшипника забиты грязью. Возможно и попадание посторонних мелких предметов.

Проверяем двигатели визуально

Если подшипники в хорошем состоянии, взявшись рукой за вал и покачав его из стороны в сторону, не ощущаешь люфт. При этом в работающем движке не слышен шум, идущий от подшипника. И, наоборот, в изношенном подшипнике заметен и люфт, и значительный шум, особенно если это подшипник качения. Для асинхронного двигателя, независимо от того, трехфазный он или однофазный, отсутствие нормальной работоспособности чаще всего связано именно с подшипниками.

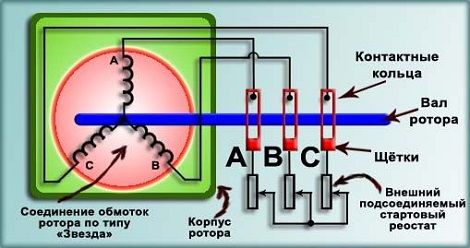

В таких движках это единственные детали, которые со временем механически изнашиваются. Исключение составляют асинхронные движки с кольцами. Их содержат также и синхронные электродвигатели. Кольца и скользящие по ним щетки подвержены износу и наряду с подшипниками осматриваются для проверки их нормальной работоспособности. Поверхности колец, пребывающих в хорошем и исправном состоянии, гладкие и без царапин. Щетки должны быть притерты к поверхности колец и надежно прижаты к ним.

Но для большинства читателей наиболее частыми будут проблемы, связанные с коллекторными движками. Они являются основными во всех электроприборах и электроинструментах. И в них также изнашивающимися деталями являются подшипники и щетки. Но скольжение щеток происходит не по кольцам, а по коллектору. Его поверхность неоднородна, что существенно ускоряет износ щеток, которые при этом превращаются в графитовую пыль.

Она оседает на всех поверхностях движка и корпуса электроприбора, создавая условия для появления электрических цепей. Поэтому при проверке таких электроприборов важно своевременно выявить критический уровень загрязнения графитовой пылью и выполнить качественную очистку от нее как самого двигателя, так и всех остальных поверхностей.

Как прозвонить электродвигатель мультиметром

Но осмотр рисковых элементов электродвигателей обычно недостаточен. Тем более что таким способом невозможно выявить неисправность в обмотках. Поэтому надо знать, как прозвонить электродвигатель мультиметром или тестером. Такая прозвонка обмоток электродвигателя трехфазного, однофазного и постоянного тока позволит разобраться в некоторых неисправностях и выявить необходимость перемотки поврежденной обмотки.

Измерять сопротивление обмотки обычно не имеет смысла, поскольку сопротивление обмоток большинства движков весьма мало по своей величине. Причем омическое сопротивление тем меньше, чем больше мощность и, соответственно ей, сечение обмоточных проводов. Кстати, это же характерно и для трансформаторов. Поэтому проверка обмоток при появлении характерных неисправностей в электродвигателях сводится к тому, чтобы прозванивать их тестером.

К сожалению, таким способом прозвонить обмотку с целью предотвращения неисправности не получится. Так можно только разобраться с уже возникшими неисправностями. А они в движках влияют на правильность вращения ротора. При этом скорость вращения уменьшается, корпус заметно сильнее нагревается, звук работающего двигателя ощутимо изменяется. Особенно это заметно на слух в коллекторных двигателях. Они работают с характерным жужжанием, которое связано с магнитострикционным эффектом.

Если обрывается соединение одной или нескольких обмоток, они не создают звуковых колебаний, и тональность звука понижается. Чтобы найти повреждение, нужен тестер, настроенный на измерение сопротивления в омах. На коллекторе расположены пары пластин одна напротив другой. Поэтому надо одним щупом прикоснуться к любой пластине коллектора и с диаметрально противоположной стороны другим щупом найти парную пластину.

На ней прибор покажет некоторое значение сопротивления. Оно должно быть по величине небольшим, причем, его величина уменьшается по мере увеличения мощности моторов. Если искомая пластина либо не находится, либо расположена в стороне от диаметральной линии, проходящей через первую пластину, и такое расположение больше не повторяется для других пластин, подобных первой, значит

• либо обрыв в цепи пластина – обмотка – пластина;
• либо внутри обмотки нарушена изоляция и появилась электрическая цепь через ее повреждение.

Потребуется ремонт ротора. В ходе проверки на обследованные пластины, например, лаком для ногтей наносится метка-точка. Но сначала надо протестировать лак. После высыхания и затвердевания он должен легко отделиться от поверхности. В коллекторных движках, работающих от сети 220 В, задействована обмотка статора. Проверить ее тестером сложнее, поскольку для сравнения измеряемых величин сопротивлений нужен еще один такой же двигатель. Но поскольку для двигателя должно быть указано значение тока холостого хода, его можно замерить тестером.

• Соблюдая технику безопасности, надо присоединить электрическую цепь к обесточенной розетке (например, сделав отключение на щитке). Движок при этом должен быть надежно закреплен для противодействия силе пуска. Затем подается напряжение, и на табло прибора смотрится сила тока и сравнивается с паспортными данными. При замыкании в обмотке статора сила тока будет больше указанной в техническом паспорте.

Похожие проблемы со статором бывают и в асинхронных движках. При замыканиях между витками или на корпус скорость вращения ротора всегда уменьшается. В таких случаях надо взять тестер и прозвонить асинхронный электродвигатель, используя таблицу сопротивлений изоляции (если она приведена в технической документации). В исправном двигателе каждая обмотка надежно изолирована как от других обмоток, так и от корпуса, что и покажет прибор при проверке.

Другие неисправности

Но кроме уже упомянутых проблем, которые в основном бывают при эксплуатации движков, встречаются и экзотические неисправности.

• Например, повреждения «беличьей клетки» в асинхронных моделях. При этой неисправности со статором получается полный порядок, но движок все равно не выдает полную мощность. Поскольку повреждение внутреннее, проще всего заменить ротор исправным.

• Намотанные обмотки применяются только при наличии колец в роторе. Если он вращается при разомкнутой цепи колец, значит, в нем появилось замыкание между витками. А движок «несанкционированно» превратился в асинхронную модель с короткозамкнутым ротором.
• Нехарактерные шумы. Причинами могут быть нарушения в структуре пластин сердечников. Также, если ротор задевает статор, это будет не только слышно, но возможен нагрев и задымление. Это всегда следствие износа или внезапной поломки подшипников.

Соблюдение рекомендуемых условий эксплуатации и плановых осмотров позволит максимально долго и без проблем использовать оборудование с двигателями. Следуйте инструкциям и получайте от своих электроприборов максимум пользы.
