Дисковые плуги своими руками. Самодельные плуги для мотолебедки Отвал из баллона

Плуг конный, тракторный или для мотоблока — незаменимая вещь в приусадебном хозяйстве. Плуг пашет землю, переворачивая верхний слой почвы, что уменьшает количество сорных трав, делает грунт более мягким и податливым. Плуг можно не только купить, но и изготовить самостоятельно. Для этого, помимо инструментов и материалов, нужно иметь представление об устройстве плуга и его геометрии.

Правильно сделать плуг можно только тогда, когда есть представление о процессе пахоты, а также о предназначении каждой из деталей плуга.

При пахоте клин плуга врезается в грунт под определенным углом, зависящим от мягкости и влажности почвы. Клин отделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. От угла вхождения зависит то, на сколько частей будет расколот пласт земли: чем больше угол — тем больше раскол. Но если угол вхождения больше сорока пяти градусов, то грунт перестает скользить по рабочей поверхности пахотного приспособления, и начинает накапливаться перед ним, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым ведущим углом, отделяет почву от края пахотной борозды, и сжимает его горизонтально. Плуг с горизонтальным ведущим углом работает иначе: он отклоняет и переворачивает пласт грунта.

Обычный рабочий плуг состоит из:

• Лемеха, который подрезает почву,
• Отвала,
• Ножа,
• Полевой доски,
• Стойки,
• Предплужника.

Дополнительно плуг можно оснастить:

• Более прочной металлической рамой,
• Колесами,
• Механизмом, корректирующим работу плуга относительно трактора,
• Гидромеханизмами,
• Пневматической гидросистемой.

Отвал может иметь несколько видов рабочей поверхности:

• Винтовую,
• Цилиндрическую,
• Цилиндроидальную.

Цилиндрическая отлично измельчает грунт, но пласт образует плохо. Это не всегда удобно. Цилиндрическую рабочую поверхность обычно используют для работы с мягкой почвой. Наиболее же удобна и практична в работе цилиндроидальная поверхность, которая и хорошо крошит, и переворачивает грунт, а также справляется и с сухой землей, и с влажной.

Самодельный плуг

Чтобы в домашних условиях сделать плуг своими руками, необходимо иметь:

• Вальцы,
• Болгарку,
• Газовый резак,
• Крепежные детали,
• Измерительный инструмент,
• Молоток,
• Сварочный аппарат,
• Ножницы для резки металла.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи предусматривают шесть составляющих элементов:

• Металлический диск или лемех,
• Основа,
• Пластина распорная,
• Щиток боковой,
• Отрез трубы для щитка,
• Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

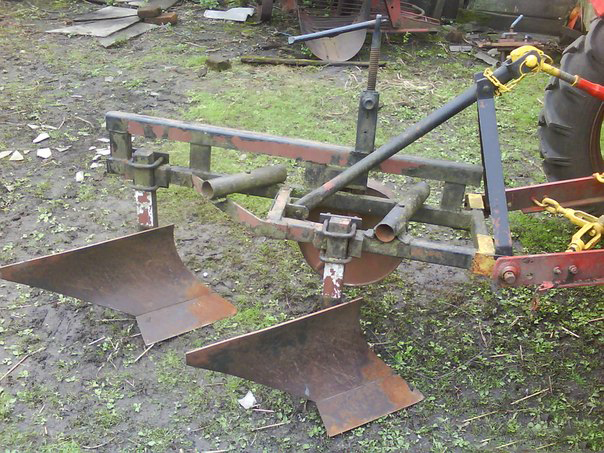

Данный вид более эффективен для пахоты больших участков земли. Для изготовления необходима прочная стальная рама, сделанная из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых рабочих деталей и управляющего элемента. В рабочем корпусе лемех обязательно располагают снизу, поскольку его роль — передвигать к отвалу пласт земли. Отвал же переворачивает почву, разрезает и сдвигает, образуя борозду.

Стойка необходима для крепления к раме рабочих инструментов и удержания ножа. В ней делают несколько регулируемых отверстий, которые позволят менять глубину пахоты. Обычно стойку сваривают из металлической пластины, толщиной не менее сантиметра, а к раме крепят при помощи болтов.

Рама со всеми рабочими инструментами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепным устройством. Дышло обязательно должно иметь ручку, и иметь прямую или V-образную форму. Второй вариант формы более эффективен, поскольку делает плуг намного устойчивее. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся они к раме при помощи регулируемого кронштейна.

Сборка и монтаж плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства привариваются сначала точечной сваркой, и лишь когда все детали на своих местах и скреплены верно — окончательной. Качество изготовления проверить легко — для этого отвал с лемехом нужно снять, а сам плуг поставить на столе. Плотно прижав плуг, проверяют совпадение поверхности стола с горизонтальной поверхностью полозка. Если отклонений нет — все сделано правильно.

Также определить хорошую сборку можно по следующим признакам:

• Острый край лемеха расположен на два сантиметра ниже полозка,
• Лемех с отвалом не выступают за вертикальный край полозка больше, чем на сантиметр,
• Между полозком и отвалом нет никакого зазора.

Монтируют самодельное устройство на мотоблок рядом с участком для пахоты. Начинают с установки стальных колес — они препятствуют буксованию мотоблока в почве. Следующий шаг: крепят плуг, но не заворачивают все крепежные гайки полностью. С их помощью будет происходить регулировка аппарата, которую начинают на специальной подставке. Высота подставки должна быть равно глубине пахоты. После монтажа и проверки крепления всех узлов плуг ставят на землю.

Испытание качества работы проводят на пахоте в три борозды.

Этого достаточно для измерения глубины и проверки переворачиваемых пластов. Если борозды наезжают одна на другую, или расстояние между ними более десять сантиметров, необходимо еще раз отрегулировать все составляющие.

Для вспашки земли мотолебедкой обычно используется самоходный плуг . Во время движения плуг сам держится в борозде, небольшая поддержка требуется во время прохождения первой борозды и при вспашке тяжелых и целинных почв.

Конструкция плуга позволяет производить регулировку ширины захвата и глубину вспашки. С помощью выноса бороздного (большого) колеса регулируется ширина захвата, регулировкой высоты колес регулируется глубина вспашки. Нормально отрегулированный самоходный плуг хорошо и прочно держит себя в борозде, дает ровный переворот пласта по всей длине борозды.

При вспашке легких песчаных грунтов ширину захвата можно устанавливать до 20см, при вспашке суглинка 5-15см. Глубина вспашки обычно около 20см.

При вспашке участка мотолебедкой с помощью самоходного плуга земля по всей площади участка переваливается в одну сторону, поэтому при следующей вспашке лебедку необходимо ставить с другой стороны участка. Это бывает затруднительно, поэтому используются плуги с левым отвалом. При каждой последующей вспашке используется плуг с противоположным отвалом, тогда земля остается на месте. Обычно на практике весной пашут одним плугом, осенью другим.

Транспортируют плуг для мотолебедки в начало борозды за ручку, при этом лемех приподнят над землей, а плуг катится на колесах.
Длина ручки должна быть такова, чтобы лемехом не било по ногам, лучше когда ручка длинная. Но при вспашке от забора (и до обеда) ручка не позволяет приблизится вплотную, также мешает при перевозке, поэтому часто ручку тоже делают регулируемую. Раньше встречались экземпляры титановых плугов, их вес позволял просто носить их в руках.
Большинство имеющихся в хозяствах плугов для мотолебедки - самодельные плуги.
Удачный самодельный плуг сделать сложно, но кто занимается этим постоянно, имеет свои чертежи и выкройки, и плуги получаются вполне рабочие.
На фотографиях (фото 1 - фото 4) представлены четыре правых плуга. Они немного различаются конструкцией отвалов, креплением лемеха с отвалом и регулировкой колес. Компоновка самих агрегатов примерно одинаковая. На первом плуге (фото 1) имеется регулировка длины рукоятки, видно, что раньше была регулировка высоты стойки лемеха, но она заварена за ненадобностью.

На фотографиях (фото 5 - фото 6) представлены левые плуги. Конструкция их аналогична, только зеркальна правым.
Для окучивания картофеля и для нарезания рядков используются окучники для мотолебедки (фото7, фото 8). На легких почвах практикуются ручные окучники, где для его движения достаточно силы одного человека. На более тяжелых почвах окучник протаскивают с помощью мотолебедки, причем для окучивания нужны обязательно два человека, один стоит на лебедке, другой работает с окучником.
На фото 9 показана картофелекопалка для мотолебедки . При движении по ряду с картофелем она выкапывает его наружу, пропуская через себя землю.
Некоторые огородники приспосабливаются выкапывать картофель с помощью ручного плуга, немного заваливая его при прохождении по рядку. В основном, на своих огородах картофель копают вручную лопатой или специальными вилами.
Очень интересные устройства для обработки земли представлены на фотографиях 10-12. Окучник под мотолебедку (фото10) может быть заменен на дисковый окучник (слева) или рыхлитель-плоскорез (справа). На вертикальных стойках плоскореза внизу плоские треугольные ножи.
Для боронования используется тяжелая борона (фото11) с колесами для удобства транспортировки, либо легкая борона оригинальной конструкции с цепями для разбивания комков(фото 12). При переворачивании бороны она используется как захват для выравнивания земли. Этот комплекс используется в одном из личных хозяйств совместно с электролебедкой (фото 7а,б) из предыдущей статьи. Работать окучником с электролебедкой одному человеку возможно только при наличии дистанционного управления лебедкой, а большинство работ, как правило, приходится выполнять одному.

Некоторые самодельщики пытаются сделать плуг своими руками, копируя его с тракторного или конного плуга. Зачастую такая попытка заканчивалась неудачей, причем не потому, что у мастеров не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Для того, чтобы яснее представить себе процесс пахоты и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под воздействием клина происходит деформация почвы, характер которой зависит от технологических свойств почвы и угла альфа (α) установки рабочей грани клина к горизонту.

Двухгранный клин с углом альфа отделяет пласт от дна борозды, поднимает его, сжимает в вертикальной плоскости и раскалывает на отдельные части. Чем больше угол альфа, тем сильнее клин изгибает и крошит отделяемый пласт. Однако при увеличении угла альфа до 45° почва перестает скользить по верхней грани клина и начинает "сгруживаться" перед клином. Двухгранный клин с углом гамма (γ), ориентированный вертикально, отделяет пласт от стенки борозды, отводит землю в сторону и сжимает в горизонтальной плоскости.

Двугранный клин с углом бета (β) предназначен отклонять пласт в сторону, переворачивая его.

Однако, чтобы перевести пласт из горизонтального положения в наклонное и перевернуть его, угол бета клина должен изменяться от 25° до 130°, то есть необходимо, чтобы поверхность клина была криволинейной. Комплексное воздействие на пласт трех двухгранных клиньев заменит один трехгранный клин, представляющий собой тетраэдр АМВО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОВ.

При перемещении трехгранного клина по направлению оси X, ребро АВ отрезает пласт от дна борозды, ребро ВМ - от стенки борозды, а грань АВМ отводит пласт в сторону, крошит и оборачивает его.

Чтобы обеспечить вспашку почвы, трехгранный клин преобразовывают в криволинейную лемешно-отвальную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма, и бета.

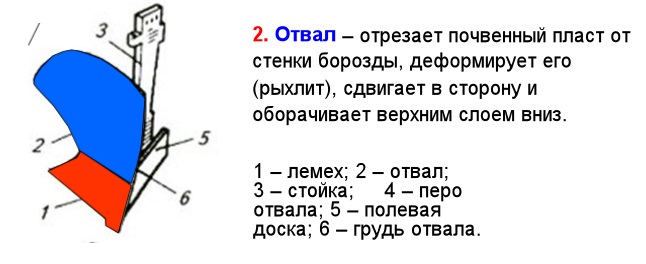

Напомним, что рабочими органами плуга являются: лемех, подрезающий пласт снизу; отвал для оборачивания и крошения пласта, полевая доска - опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также и стойка, с помощью которой крепят перечисленные ранее органы плуга, составляют корпус плуга. Перемещаясь в почве по направлению оси X, корпус плуга с криволинейной поверхностью отрезает пласт, поднимает его, деформирует, крошит, оборачивает и сбрасывает его в открытую борозду. Из множества технологических операций, выполняемых плугом, главным, с точки зрения агротехники, считается оборот и крошение пласта, интенсивность которых обусловлена значениями и интенсивностью изменения углов альфа, гамма, и бета, то есть собственно формой рабочей поверхности отвала корпуса плуга.

а - глубина пахоты; б - ширина захвата пласта корпусом плуга

Поверхности отвалов могут быть цилиндрическими, цилиндроидальные (напоминающие цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо оборачивает пласт, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не применяют. Наибольший интерес представляет плуг с цилиндроидальной поверхностью отвала корпуса. Для этой поверхности характерно интенсивное нарастание как угла крошения альфа (от α 0 =25° до α max =130°), так и угла оборачивания пласта бета (от β 0 = 25°...35° до β max =100°...130°). Угол сдвига гамма изменяется в небольших пределах от (от γ 0 =35°...42° до γ max =45°...50°).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга. Чтобы плуг могли изготовить все желающие (кто знаком с металлообработкой), причем даже те, у которых нет возможности выгнуть отвал на листогибочных вальцах, ниже приводятся три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать то, что поднимая пласт земли высотой 20-25 см, плуг испытывает весьма значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому для рабочих частей плуга необходимо подобрать сталь толщиной 3-5 мм.

Лемех . Лемех плуга необходимо предусмотреть съемным (для заточки перед началом пахоты), сделать его лучше из легированной стали 9ХС (диск циркулярной пилы). Подойдет и сталь 45, закаленная до твердости HRC 50-55. Если в наличии имеется только углеродистая сталь обыкновенного качества, например, Ст.5, которая не "термообрабатывается", ее тоже можно заставить удовлетворительно резать пласт земли, если перед пахотой режущую часть лемеха отбить на наковальне в холодном состоянии, как косу, и наточить.

Первый вариант изготовления отвала . Как говорилось выше, рабочая поверхность отвала должна иметь цилиндроидальную поверхность. При наличии листогибочных вальцев придать заготовке нужную форму не составит особого труда. Для этого заготовку отвала толщиной 3-4 мм, вырезанную из стали (газоэлектросваркой, ножницами), подают к вальцам под углом 20°-23°, изгибают её, а затем молотком по шаблону проводят доработку.

Второй вариант . Отвал можно изготовить из стальной трубы диаметром 550-600 мм, толщина стенок которой составляет 4-5 мм. В этом случае сначала из плотного картона изготавливают шаблон отвала, затем шаблон накладывают на трубу, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23°. Контур отвала очерчивают мелом, затем отвал вырезают газосваркой и обрабатывают на наждаке. При необходимости форму отвала дорабатывают молотком, ориентируясь на шаблон.

Форма отвала из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Третий вариант . Самый трудоемкий способ получения отвала, когда его заготовку приходится нагревать в горне (или другим способом), после чего выгибать по матрице (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготавливают из листовой стали Ст.3-Ст.10 толщиной 3 мм.

а - лемех, легированная сталь; б - боковой щиток стойки, Ст3; в - распорная пластина, Ст3; г - пластина основания плуга, Ст3; д - полевая доска, уголок 30х30 мм; е - стойка, труба диаметром 42 мм

Рекомендуется сначала изготовить элементы плуга из плотного картона, склеить их между собой, выдерживая соответствующие углы. Так, значение углов альфа и бета на разных участках корпуса составит от 25° до 130°, угла гамма - от 42° до 50°. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга будут готовы, для сборки корпуса понадобится металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а еще будет нужен сварочный аппарат. На металлическом листе, отступив от краев 40 мм, откладываем угол γ 0 .

Сборка плуга: 1 - лемех; 2 - боковой щиток стойки; 3 - металлический лист 2-3 мм

Используя клинья с углом α 0 =25°, устанавливаем на металлический лист лемех и прихватываем его к листу сваркой с двух сторон. Подводим под лемех боковой щиток стойки, следя за тем, чтобы он был расположен вертикально и заходил за край лемеха на 5-8 мм, при этом щиток стойки должен быть расположен выше лезвия лемеха (то есть выше листа) на 6-10 мм, чтобы не мешать лезвию лемеха резать пласт земли. Щиток также слегка прихватывают сваркой как к лемеху, так и к металлическому листу.

Затем к лемеху примеряем отвал, который должен стыковаться с лемехом плотно, без зазоров, чтобы поверхности отвала и лемеха составили одно целое. Угол между лезвием лемеха и верхним обрезом отвала равен разности углов γ max и γ 0 и должен оставлять 6-8°.

1 - лемех; 2 - винт с потайной головкой М8; 3 - отвал; 4 - пластина основания; 5 - уголок 30х30х90 мм; 6 - гайка М8

Если обнаружится несоответствие углов и/или поверхностей, отвал дорабатывают молотком. Подогнав отвал к лемеху, его сваркой прихватывают к лемеху (сзади), а также к боковому щитку. Далее к боковому щитку приваривают распорную планку и пластину основания, к последней опять же прихватывают упорные уголки для лемеха. Плуг еще раз осматривают и сваривают окончательно, при этом металлический лист, на котором собирался плуг, отсоединяется от корпуса при помощи зубила или "болгарки" с отрезным диском. Упорные уголки крепления лемеха основательно приваривают к пластине основания. Затем сварные швы зачищают, а отвал и лемех обрабатывают шлифовальной шкуркой.

Для того, чтобы плуг был "самоходным" и сам "держал борозду", к нему необходимо приспособить 2-колесный блок.

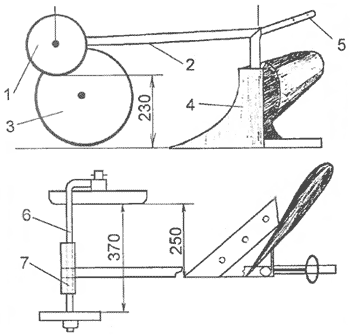

1 - полевое колесо; 2 - грядиль; 3 - бороздовое колесо; 4 - корпус плуга; 5 - ручка; 6 - колёсная ось; 7 - пластина регулировки плуга из швеллера

Бороздовое колесо диаметром 320 мм и шириной 40-50 мм делают из стального листа толщиной 3-4 мм. Полевое колесо диаметром 200 мм и шириной 40-50 мм вырезают из такого же материала. Колесная ось выполнена из 3/4-дюймовой трубы. С одной стороны трубу загибают под углом 90° и приваривают к загнутому концу втулку для установки бороздового колеса. На другом конце трубы крепят полевое колесо. Колесную ось делают и составной (на рисунке выше приведена составная ось). Саму трубу приваривают к грядилю плуга (трубе диаметром 42 мм).

Глубина пахоты плугом составит 200-240 мм, то есть будет примерно равна расстоянию по вертикали от носка лемеха до полевого колеса (см. рисунок выше). Ширина пахоты, равная 220-250 мм, зависит от расстояния (по горизонтали) от носка лемеха до бороздового колеса. Тем, кто хочет сделать плуг регулируемым по глубине пахоты и ширине захвата пласта земли (в сторону уменьшения), необходимо предусмотреть, чтобы полевое колесо можно было перемещать по вертикали, а бороздовое колесо - по горизонтали, а также фиксировать колеса в нужном положении. Для устойчивости плуга при пахоте необходимо предусмотреть регулировку точки присоединения плуга к тросу (если плуг перемещают с помощью электролебедки) или к крюку (если тягловая сила - лошадь). Чтобы было проще отыскать оптимальную точку присоединения плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить в ней ряд отверстий диаметром 10 мм и приварить пластину к грядилю плуга. На рисунке ниже приведена пластина регулировки, которую крепят к колесному блоку с составной осью для колес.

а - пластина; б - крепление пластины (швеллера) к грядилю; в - петля

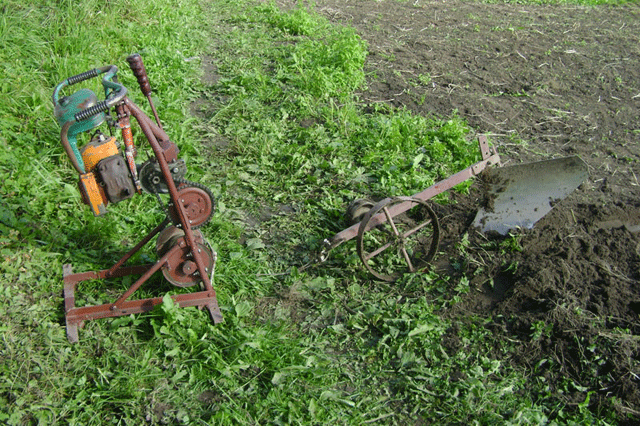

Лучше всего плуг работает с электролебедкой, потому что трос тянет плуг строго горизонтально. Когда плуг тянет лошадь, появляется вертикальная составляющая тянущей силы, которая поднимает колесный блок вверх. Причем чем лошадь выше и чем ближе к ней присоединен плуг, тем эта вертикальная составляющая сила больше. Первоначально присоединяя плуг к тянущему агрегату, привяжите трос к пластине регулировки, отступив от грядиля на 60-90 мм в сторону бороздового колеса. Первую борозду на пашне делают на половину глубины вспашки, чтобы уменьшить изгибающие усилия. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставлять на нем четкий след, который будет свидетельствовать о том, что плуг правильно взаимодействует с почвой. Если след не заметен, переместите точку присоединения к левому колесу на 30-60 мм, если след чрезмерен, перенесите точку к бороздовому колесу. При нежелании плуга заглубляться, сместите точку присоединения выше грядиля на 30-60 мм, а при чрезмерном заглублении, опустите точку присоединения плуга.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

После того как у меня появилась мотолебёдка сельскохозяйственная, изготовленная своими руками, которая используется для вспашки огорода стал вопрос: купить плуг или изготовить своими силами? Пройдясь по магазинам и базару г. Смоленска возникает странное ощущение того, что выпускаемые промышленностью плуги для мотоблока представляет из себя печальное зрелище.

И пригодны эти создания промышленности только для «ковыряния» а не для вспашки земли, да ещё и с оборотом пласта, а про глубину и ширину вспашки можно сделать вывод, что для посадки картофеля с расстоянием между рядами 60 см. не годится не один из предлагаемых в торговле плугов. То ли экономят наши производители, то ли мощности самых популярных мотоблоков недостаточна для работы нормальным плугом с шириной захвата 30 см. Не пахать же при посадке картофеля три раза одну борозду. Да и цена желает оставлять лучшего – под 2тыс. рублей (за пару железяк из пункта приема металлолома).

Следующий шаг найти что-нибудь толковое - поиск в интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с чертежами (этот факт меня удивляет очень сильно). Шаг следующий – смотреть, чем пользуются окружающие. Купить подходящий плуг не удалось было принято решение изготовить плуг своими руками. Исходя из того что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему предъявляются требования:

1. Ширина вспашки – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываясь и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4.Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и опробовал несколько вариантов, последние несколько лет он остановился на варианте, оптимизированным под самодельную мотолебедку для огорода, а и именно под посадку картофеля с расстоянием между рядами 60 см. Так же имеются самодельный окучник для мотолебедки и картофелевыкапыватель, изготовленный своими руками, все это можно посмотреть на соответствующих страницах сайта.

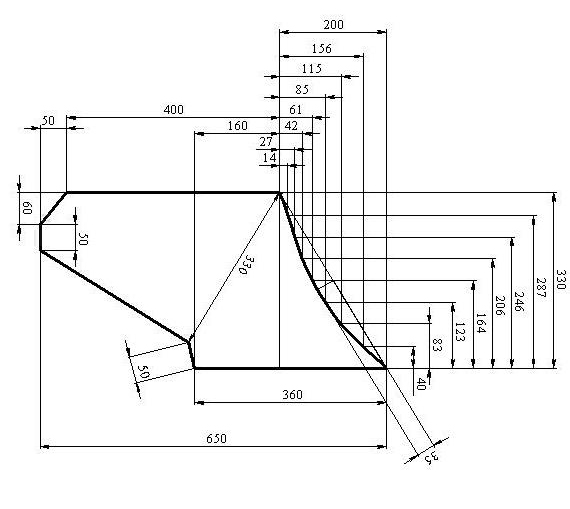

Чертеж плуга

Чертеж полевой доски.

По этому шаблону гнется отвал, до совпадения двух профилей а дальше сваривается под углом.

Используя чертеж самодельного плуга необходимо на плотной бумаге нарисовать шаблон выкройки плуга, а потом перенести картинку на металл и вырезать болгаркой заготовку. Лично я использовал материал нержавейку толщиной 1,8 мм. Многие часто применяют лист 2-3 мм. Режущая часть плуга усилена полоской более толстого металла. Кто-то предлагает для этих целей использовать диск от циркулярки, кто рессору от « москвича». Из личного опыта, если дачный участок на семью из 4-х человек пахать весной и осенью обрабатывая шесть соток, гнаться за свехпрочностью не стоит. Выгодней изготовить легкий, но достаточно прочный для своих задач плуг. Лучше через 10 лет что-то подремонтировать или заменить, и то, если потребуется, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо можно в значительных пределах менять ширину вспашки. Когда сажаю картофель ставлю захват 30 см, за два прохода получается между рядами расстояние 60 см. Под осеннюю перепашку огорода или при перепахивании целины захват делаю по меньше. Маленькое колесо сделано таким широким, что бы плуг не вдавливало в землю.

Посмотрев рисунки ниже, можно представить основные принципы работы самодельного плуга, а точнее направляющей системы, которая позволяет плугу без участия пахаря двигаться строго по прямой на установленных глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения усилия тяги как показано на рисунке, прижимается к борозде, что и позволяет плугу повторять направление предыдущей борозды. Плуг незначительно поворачивается, что увеличивает ширину вспашки. По факту ширина носовой части в перпендикулярном направлении оси движения плуга меньше чем 300 мм, однако, указанная ширина доступна для вспашки.

Колесо плуга идет по дну пропаханной борозды и такая ситуация наблюдается от предыдущей борозды к последующей. В результате приложения силы тяги действует сила, направленная на углубление плуга, пока плуг не станет по оси колеса, как показано на рисунке, в результате все силы уравновешиваются, и система работает очень стабильно. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес, а плавная осуществляется регулировкой наклона плуга. На данном этапе отпала необходимость использования ручек для управления плугом, разве что для каких то особенных условий пахоты.

Пашет не только рыхлую землю как на видео, но и целину

Плуг для лебедки сельскохозяйственной - видео

Плуг используется в комплекте вот с такой лебедкой для пахоты

В продаже можно найти промышленные мото и электролебедки для плуга.

Вероятно такая проблема возникает у многих садоводов и огородников. Имеется маленький участок земли – одна или три сотки, и её нужно вспахать. Лопатой муторно, коня сейчас нигде не найти, трактор не въедет. Купить какой культиватор за штуку баксов и использовать его по часу в год – давит жаба. Начал рыть по просторам интернета – неужели ручной плуг, только наше изобретение – а что придумали жадные буржуи?

Оказывается у буржуинов такой девайс существовал давно, но использовали они его только для последующих доработок земли – поверхностной культивации, неглубокого окучивания, изготовления борозд при посадке. То есть, чтобы вручную тянуть плуг по дерну вместо коня двумя людьми, такого там не наблюдается. Вероятно лучше сброситься в округе нескольким хозяевам и купить мотоблок. Так появляются колхозы и социализм, что тоже не радует. А вот как они пахали; женщины в голландском поле 1919г. делают ручными плужками борозды для посадки мака:

Ручные плужки с большими колесами в начале 20 века делались чуть ли не в массовом порядке:

По такому же принципу буржуины делали и ручные культиваторы.

Теперь остановимся на наших рукодельцах. В связи с участившейся потребностью ручных плужков, их начали выпускать чуть ли не на каждом заводе. Конструкции такого изделия у всех практически идентичны и предназначены для использования в качестве тягла великовозрастного дитяти, который на сотке и физразминку сделает, и родителям поможет. Выглядит это так:

Данные конструкции постоянно совершенствуются как предприятиями, так и народными умельцами. Ставятся ролики и диски, в виде тяги используется либо веревка, либо труба с поперечиной. Может использоваться рама от велосипеда:

Очень интересная белорусская самоделка, мне понравилась форма ручного плуга – окучника:

Параллельно с такими поисками нашел старинную американскую ручную газоноосилку. Всё примитивно – пара ножей, два колеса. И еще ручная борона старых ковбоев. Может быть кто попробует:

Вот он, чертеж ручного плуга:
