Как правильно рассчитать и составить чертеж винтовой лестницы своими руками? Как сделать винтовую лестницу своими руками Как сделать винтовую железную лестницу своими руками.

Строя дом хотя бы в 2 этажа, непременно нужно подумать о лестнице в нем. А если дом будет строиться своими руками, логично и лестницу сделать также.

Различные фото лестниц помогают сделать предварительный выбор и четко понять, какой тип подъема вам нужен. Но прежде, чем браться за выполнение работ, тщательно посчитайте будущую конструкцию на прочность и размеры, это позволит сэкономить время и деньги, ведь неправильные расчеты (или их отсутствие) приведут к многочисленным переделкам изначального проекта.

Типы лестниц

Существует большое количество разных вариантов лестничных маршей. Они отличаются материалом изготовления (дерево, бетон или металл), типом подъема (пологая лестница, винтовая, с поворотом на определенный градус).

Самой распространенной является лестница из дерева. Также часто сооружают лестницу с поворотом в 90 градусов. Не редок вариант, когда эти два типа устройства подъема объединяют в один.

В случае ограниченного пространства, делают винтовую лестницу из металла. Винтовой вид подъема позволяет сэкономить пространство, а изготовление из металла – повысить прочность конструкции. Бетон применяют для лестниц в массивных зданиях (например, особняки).

На что обратить внимание

В малоэтажном доме, не имея опыта строительства, лучше заказать модульную лестницу, этакий конструктор, где все детали выпилены и пронумерованы, а вам остается только собрать их, пользуясь инструкцией. Такими обычно делают деревянные лестницы.

При строительстве лестницы из бетона, кроме заливки каркаса, потребуется выполнить внешнюю отделку (красивым камнем или древесными материалами). Получается двойная трата времени и денег. Однако для коттеджей в 3 и более этажей, они являются обязательными по требованиям пожарной безопасности.

Делая лестницу впервые, не нужно замахиваться сразу на сложную конструкцию. Чем проще будет модель – тем больше вероятность, что вам удастся с первой попытки удачно построить это подъемное средство.

Обратите внимание на угол наклона лестницы: если он будет больше 45 градусов, лесенка будет считаться приставной, и спускаться по ней можно только спиной вперед. Оптимальным углом подъема считается показатель в 37 градусов.

Дерево в качестве материала для постройки предпочтительнее, так как позволяет, благодаря своим свойствам, исправлять мелкие огрехи строительства, возникшие из-за неточных расчетов и неопытности исполнителя работ.

Также после строительства здание может осесть из-за неплотного грунта, в результате лестница способна стать выше или ниже этажа на несколько сантиметров, а исправить это проще в деревянной конструкции.

При сооружении подъема с поворотом навстречу, расстояние между пролетами должно быть не меньше 100 мм.

Этапы постройки

Отвечая на вопрос, как сделать лестницу на второй этаж своими руками, выделяют несколько этапов строительства.

Первым этапом любого сооружения, будь то лестница в дом, или межэтажная лестница, является создание проекта. Особое внимание в нем необходимо уделить безопасности постройки и ее удобству в использовании.

Сооружение должно выдерживать средний вес обычного человека с изрядным запасом. Обязательно использование перил!

Если их нет, должно быть запроектировано другое ограждение, обеспечивающее безопасность спуска-подъема.

Рассмотрим создание деревянной лестницы с косоурами

После того, как вы спроектировали свою постройку, нужно подготовить материалы. В нашем случае – выбрать доски подходящей толщины и длины, подготовить балясины с перилами и заготовить косоуры. Это будет вторым этапом строительства.

В качестве материала для косоуров подойдет доска из сосны толщиной 4 см. На ней по лекалу разметим ступени и выпилим электролобзиком.

Обратите внимание!

Используем получившееся изделие, как образец для второго (а если ширина лестницы больше метра то и третьего) косоура. Напилим по размерам необходимое количество ступеней.

Третьим этапом пойдет сборка всех деталей вместе. Первым делом, косоуры устанавливают на места их постоянного размещения. Потом с помощью саморезов прикрепляют ступени к косоурам.

Затем, используя шпильки, насаживают на ступени балясины, а к ним крепят поручни. Лестница готова!

Фото лестницы своими руками

Обратите внимание!

Винтовая лестница является одной из самых популярных на сегодня , квартирах, загородных коттеджах и дачах. Такой спрос на нее обусловлен ее способностью существенно сэкономить место в доме, и одновременно привносит в интерьер помещения некоторые особенности.

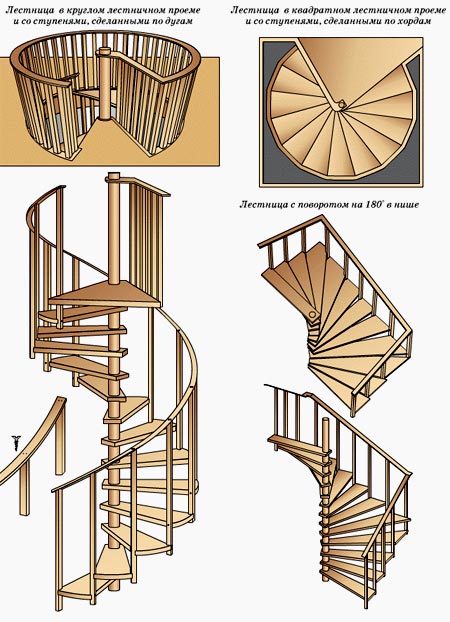

Схема устройства и размеры винтовой лестницы

В частных домах чаще всего можно увидеть такие винтовые лестницы:

А также по своему прямому назначению все винтовые лестницы можно разделить:

• Входные;
• Межэтажные;
• Для подсобных или подвальных помещений;
• Мансардные.

Также лестничные конструкции различаются между собой по следующим признакам:

• Материал, используемый при изготовлении лестницы;
• Форма и размеры изделия;
• Место установки;
• Стиль оформления и эстетические качества конструкции.

Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

К недостаткам таких лестниц относятся:

Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Виды материалов для изготовления винтовых конструкций

Чтобы установить у себя в доме действительно прочную, надежную и в то же время красивую винтовую лестницу, для начала надо выбрать, из какого материала будет выполнена конструкция.

Вариант дизайна и конструкции деревянной винтовой лестницы

Материал должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.

Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.

Чертежи и расчеты — их разработка

Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

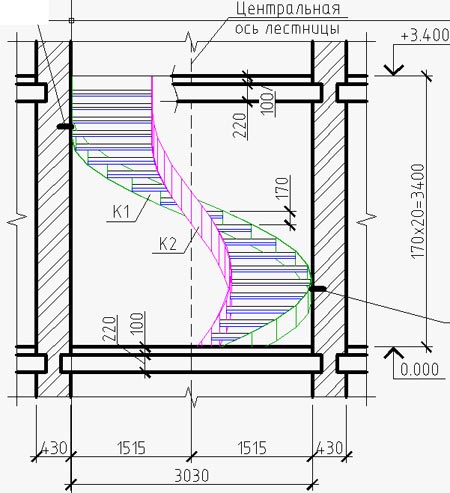

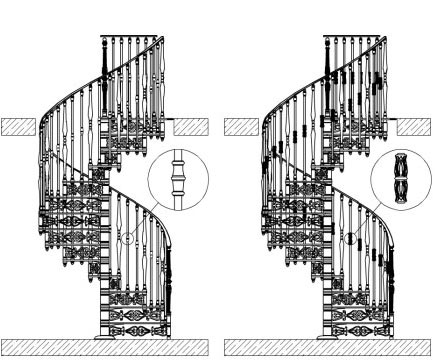

Чертеж с размерами винтовой лестницы

На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

В расчетах важно учесть следующие моменты:

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

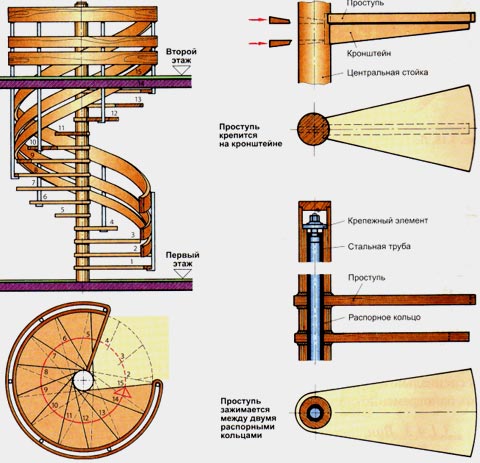

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы	Особенности
	В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, или косоурах.

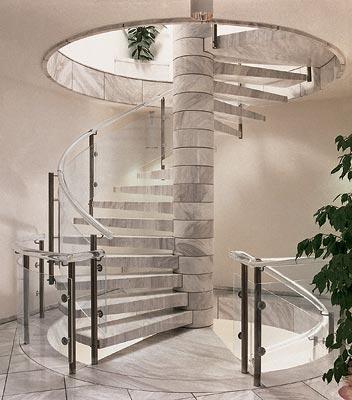

	Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
	Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.

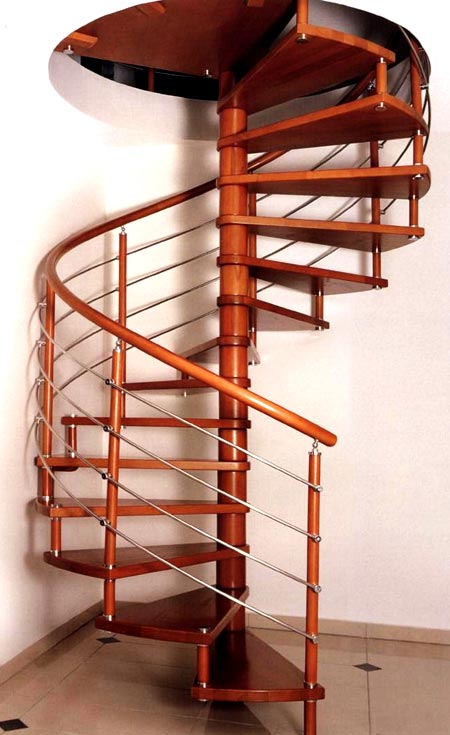

	В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

• Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
• Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
• Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
• Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

• Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
• Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Изготовить самостоятельно своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

• Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
• Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
• В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
• При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
• Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

• экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
• экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
• экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

• неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
• сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
• недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

При этом нет нужды в дополнительных подпорках или укосинах.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

• расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
• количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
• минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.
Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Неоспоримое удобство такой программы – можно посмотреть несколько вариантов лестницы, вводя разные данные. Ведь подсчет производится мгновенно.

Изготовление лестницы своими руками

Первое, с чем нужно определиться, приступая к изготовлению лестницы – это будет ли собственноручно проводиться только сборка, или же столярные навыки позволяют приступить к вырезанию ступеней и стоек своими руками. Первый вариант гораздо проще, собрать лестницу из готовых деталей можно на один день. Единственная загвоздка – найти хорошего столяра, который может выполнить заказ точно про представленным эскизам.

Делать же лестницу «с нуля» не каждому с руки. Только на приобретение нужного инструмента уйдет половина стоимости всех заготовок. Но если сложности не пугают, а фрезерный станок точно пригодится в хозяйстве, можно приступать к работе.

Подготовка элементов

После успешного тестирования лестницы можно начинать резать сами ступеньки из выбранного материала. Лучше всего подходит массив дуба, но это самый дорогой материал. В качестве аналогов рекомендуют использовать ясень, белую акацию или клен. Бук для ступеней не подходит – он боится влаги и может не выдержать активного использования.

Подготовка деталей лестницы состоит из нескольких этапов:

1. Из заготовок выкраиваются ступеньки нужной формы. Ручным фрезером снимаются фаски, делаются желобки под несущие гильзы, все шлифуется, покрывается лаком и краской.

Когда все элементы готовы, можно приступать непосредственно к возведению винтовой лестницы. Лестница устанавливается на подготовленную поверхность, с которой снято напольное покрытие. Верхний проем обрамляется металлическими уголками или же деревянной планкой с плинтусами.

Сборка лестницы

Сам процесс сборки лестницы займет не много времени, главное – соблюдать технологию:

• очень важно выставить центральный опорный столб строго по вертикали, иначе вся лестница будет косить, а исправить это не так и просто;
• фиксируется центральная стойка анкерами к полу, при необходимости заливается цементной стяжкой;



















• главное не сжечь рукав – свободная часть, не греющая ПВХ, должна быть расстегнута;

Бетонная винтовая лестница

Альтернативой деревянной и металлической лестнице может стать ее бетонный аналог. Смотрится это очень стильно, но массивно. Так что подойдет только для больших помещений со свободным пространством.

Рассчитывается такая лестница по тому же принципу, что и обычная винтовая с центральным столбом. Только вместо столба в расчет вводится диаметр внутренней окружности. Процесс устройства бетонной винтовой лестницы прост в теоретическом плане, но довольно сложен при практическом исполнении:

1. Устанавливается опалубка для лестницы и перил с обязательным армированием. Для этого настилаются листы ОСБ по заданной дуге, на них укладывается арматурная сетка.



2. Поверх формируются ступеньки. Особая сложность бетонной винтовой лестницы – правильно и надежно зафиксировать распорки, которые должны выдержать немалый вес и не нарушить геометрию лестницы.



3. Заливка бетоном начинается с перил по направлению от нижней площадки к верхней. Если сначала залить ступеньки, то при заполнении перил ступеньки будут выдавливаться. А чтобы бетонная смесь не стекала вниз, в месте стыка ступенек и перил наливается немного бетона так, чтобы закрыть щель.
4. Залитые ступеньки и перила штыкуются или вибрируются – для удаления пузырьков воздуха из смеси. После этого поверхность заравнивается. Для перемещения по залитой лестнице на опалубку кладутся доски, которые не должны соприкасаться с поверхностью бетона.



5. Как и любые бетонные изделия, лестница должна полностью высохнуть, занимает это около месяца. Чтобы бетон приобрел необходимую прочность, лестницу регулярно поливают водой и укрывают пленкой.
6. Когда бетон затвердел, опалубку снимают. Теперь можно приступать к заглаживанию неровностей и декоративной отделке.



Бетон – прочный и долговечный материал. Такая лестница прослужит долго, но и внести изменения в дизайн интерьера без полного разрушения не получится. Поэтому перед устройством бетонной винтовой лестницы лучше взвесить все преимущества и недостатки подобного решения.

Наглядно, с детальными пояснениями устройства опалубки и армирования, процесс строительства показан на видео:

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными знаниями и навыками справится с этой задачей вполне реально.

1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

   Основным опорным элементом такой лестницы является одна или несколько опорных балок

2. На тетивах. В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

   В этом случае ступени крепятся к внутренним сторонам несущих элементов

3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

   Опорные балки в данной конструкции лестниц вообще не предусмотрены

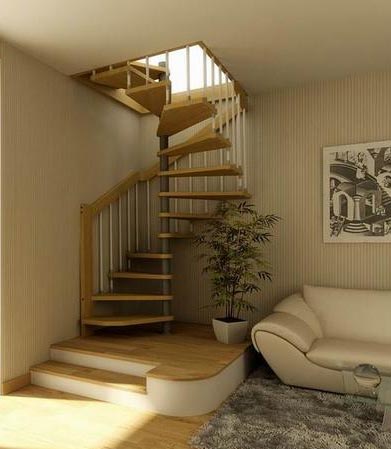

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

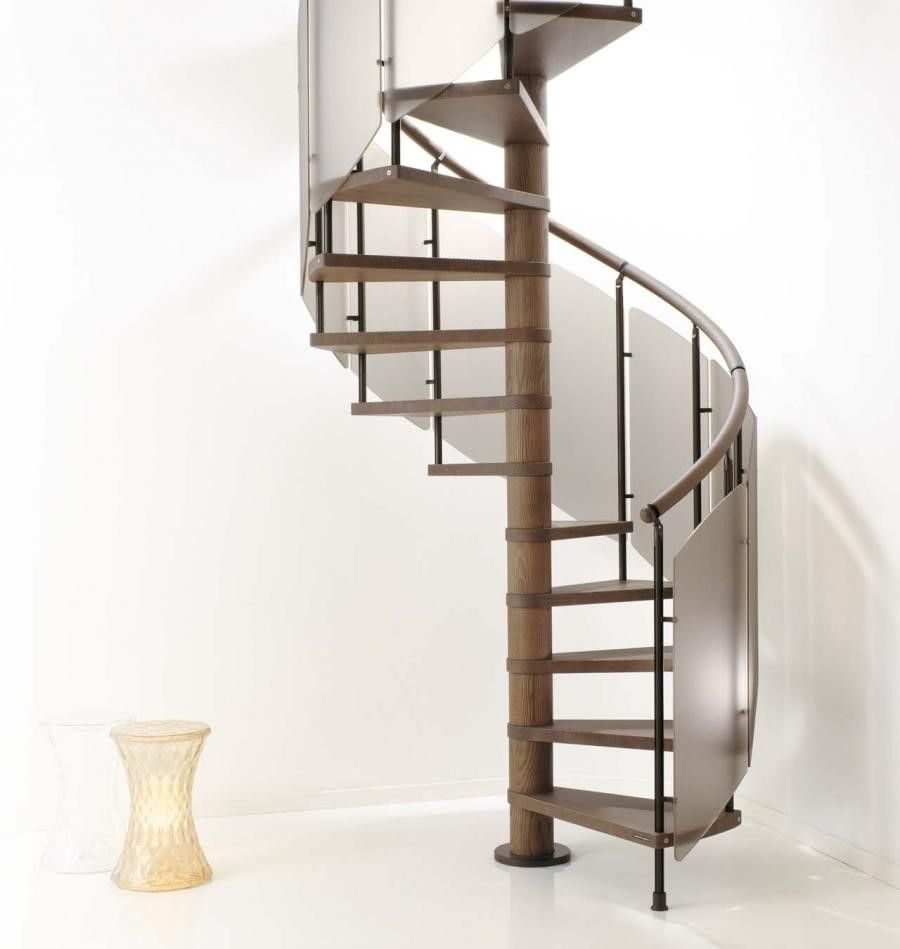

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на? или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

• Высота – 265 сантиметров;
• Диаметр – 180 сантиметров;
• Количество ступеней – 13;
• Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
• Ширина ступени с внутренней стороны – 10 сантиметров;
• Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
• Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем: 2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.
