Поворот лестницы на 90 градусов. Забежная лестница своими руками: используем схемы и делаем лестницу с забежными ступенями с фото инструкцией

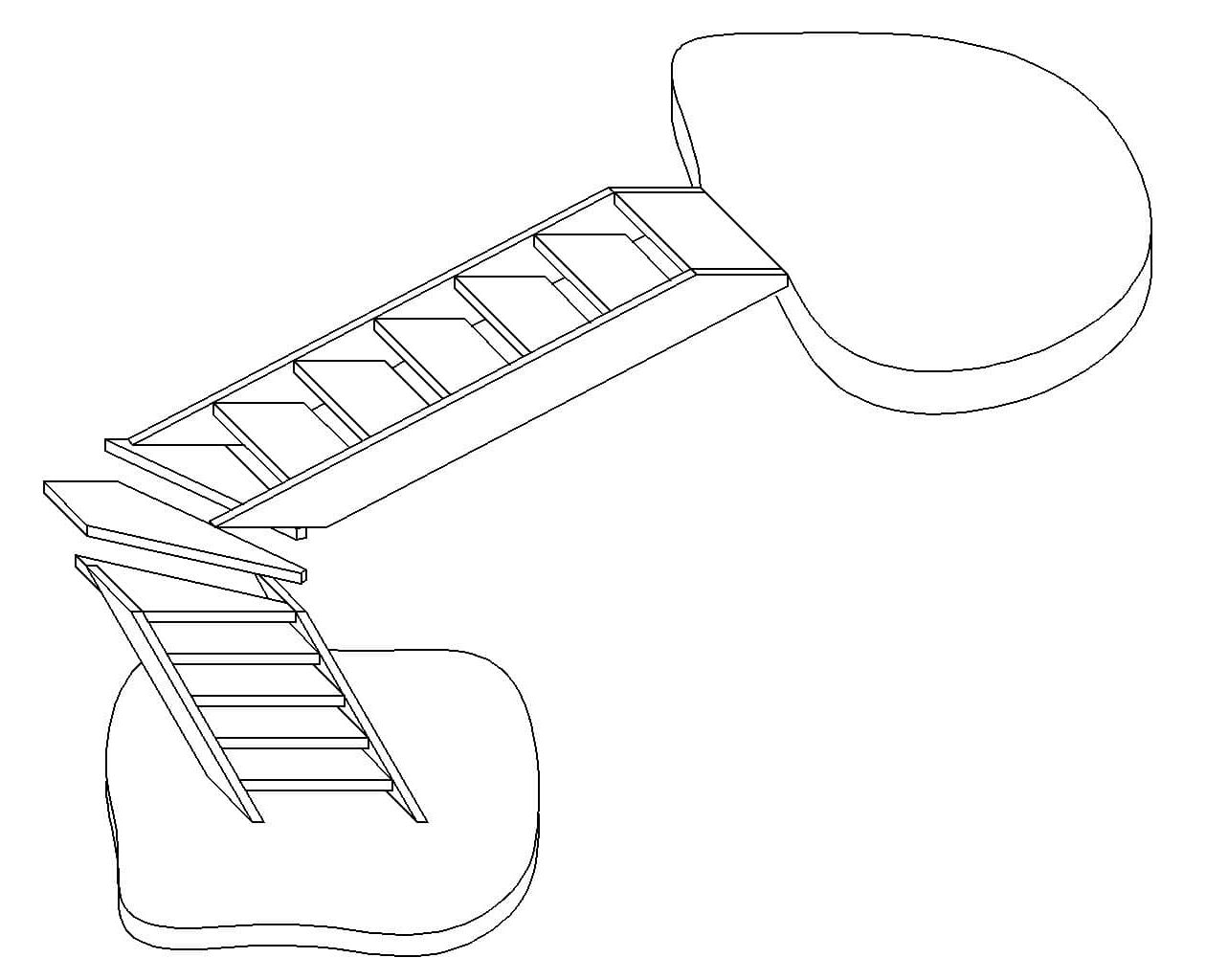

Рис. 1 Общий чертеж лестницы

Функция «Показывать подступенки: H»

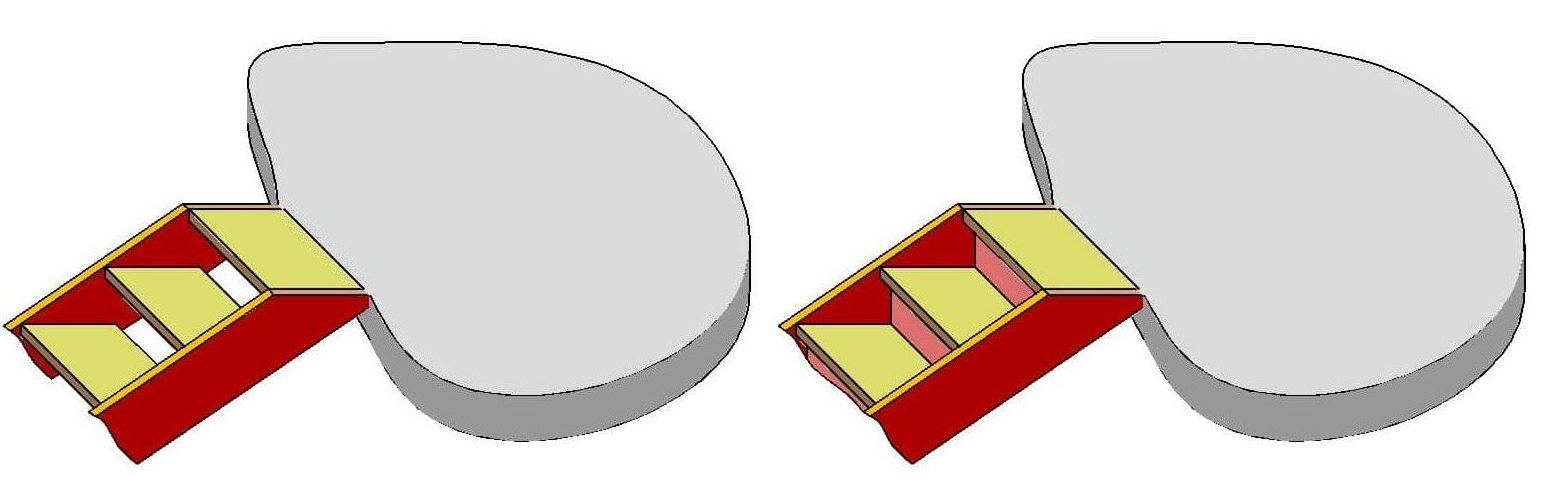

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Чертёж лестницы позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

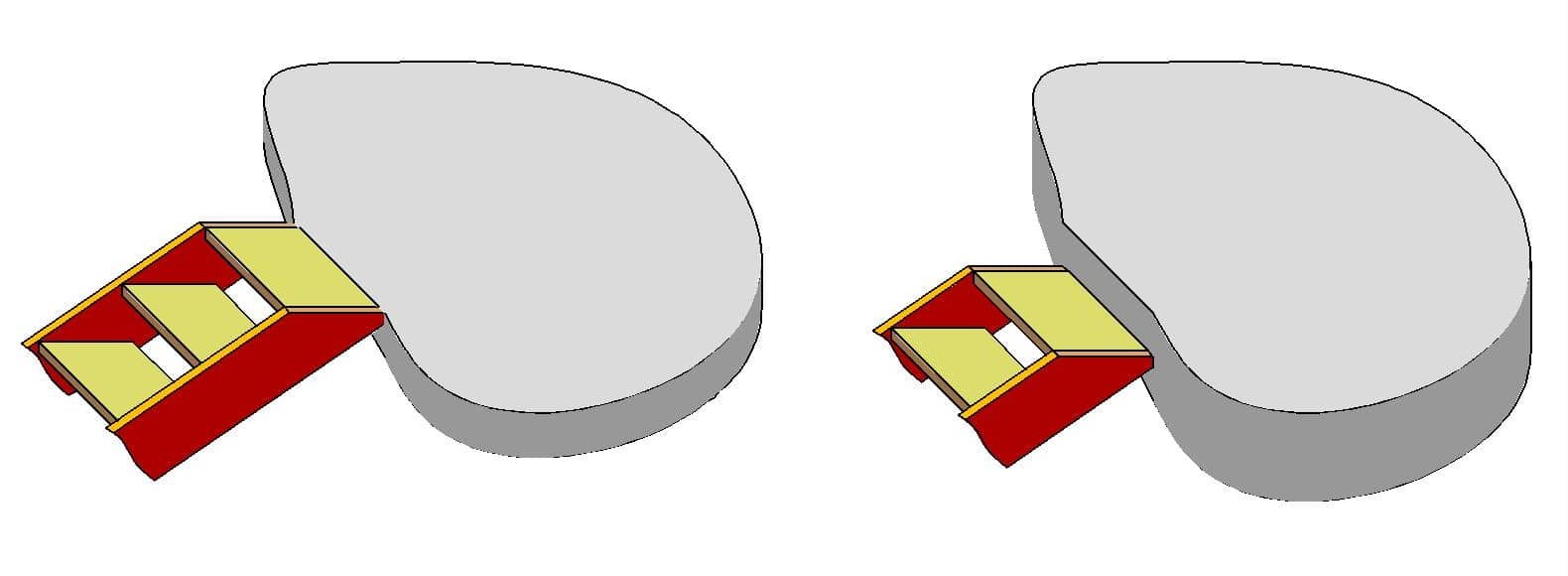

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание: на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет забежной лестницы с поворотом 90°

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив
2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора для расчета лестниц с поворотными ступенями на 90° является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, а также точного расчета забежных ступеней лестницы на 90 градусов, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору лестницы с забежными ступенями с поворотом 90 градусов

Для того, чтобы осуществить расчёт лестницы с забежными ступенями на 90° онлайн, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте, можно разделить на категории по трём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив.

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

• — 1.а.-2.в.-3.а.
• — 1.б.-2.а.-3.б.
• — 1.б.-2.б.-3.б.
• — 1.б.-2.б.-3.в.
• — 1.в.-2.а.-3.б.
• — 1.в.-2.а.-3.в.
• — вне классификации
• — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, марши, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — « «, « «. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — « °» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « °» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — « » — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « » — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах. С площадками на поворотах — « » — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « » — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине.

Или Вы можете выбрать « «, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид, как и эффектная деревянная или стильная металлическая винтовая.

Данная конструкция актуальная в ситуации, когда Вы хотите лестницу в два пролёта с красивым переходом между ними в виде поворотных ступеней, и количество пространства в том место, где её необходимо разместить ограничено. Поворотные ступени не крепятся непосредственно к тетивам, поэтому Вам необходимо будет предусмотреть дополнительные детали, через которые бы нагрузка от поворотных ступеней передавалась бы на остальные части лестницы.

Укажите необходимые размеры

X - ширина проема лестницы
Y - высота проема
Z - ширина лестницы
F - выступ ступеней
W - толщина ступеней

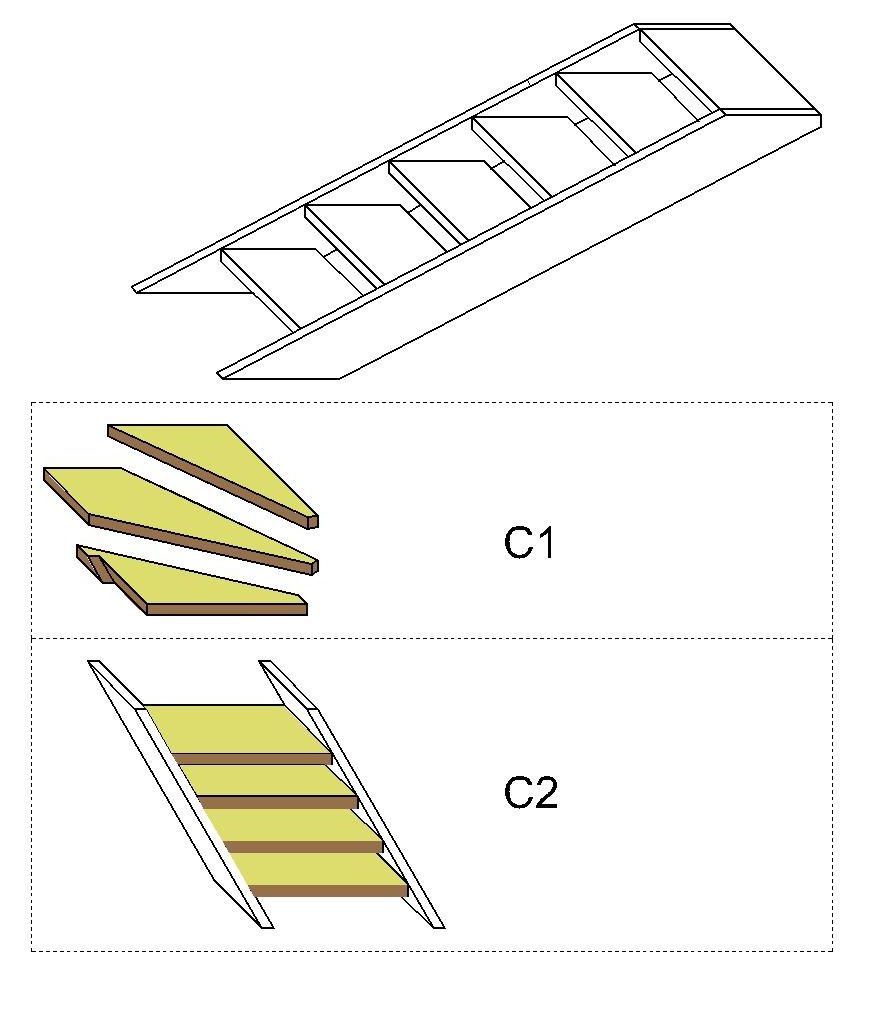

C - количество всех ступеней
C1 - количество ступеней на нижнем марше
C2 - количество поворотных ступеней

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше - ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница - тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени - не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное - правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем - 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы - от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви - не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Формула Блонделя S = a + h *2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

При хорошем дизайне, угловая лестница будет отлично смотреться в Вашем доме.

Как произвести расчет забежной угловой лестницы

Главный недостаток прямой маршевой – это высокие требования к свободному пространству. Поэтому такая конструкция подойдёт не каждому дому. Менее требовательна к свободной площади – угловая лестница с поворотом на 90°.

Стильная угловая лестница, которая занимает минимум пространства.

Краткое описание

Отличительная черта забежной лестницы с поворотом в 90 градусов – это отсутствие лестничной площадки. На её месте располагаются несколько ступеней клиновидной формы. Вместе они образуют плавный поворот с одного марша на другой. Для этого одна часть ступенек делается узкой, а другая – широкой.

Такой поворот лестницы не менее удобеный вариант чем с лестничной площадкой.

По сути дела, забежная лестница – это сочетание винтовой и маршевой конструкции. От первой разновидности ей досталась экономия пространства (пусть не слишком существенная), от второй – удобство использования.

Подниматься по забежной лестнице будет удобней одному человеку.

Такие конструкции, как правило, устанавливаются в углу помещения, хотя в некоторых случаях их можно разместить прямо в центре комнаты. В первом случае нагрузка частично переходит на стены, во втором – конструкцию удерживают 2 несущие балки.
Изготавливать лестницу с поворотом в 90 градусов – довольно сложное занятие. Для этого потребуется выполнение точного , наличие необходимого инструментария, а также изготовление сложных деталей. Тем не менее, при должном подходе, это вполне выполнимая задача.

Интересный вариант установки угловой лестницы – к пристроенной несущей стене.

Плюсы и минусы забежной конструкции

К преимуществам лестницы с углом в 90 градусов относятся следующие моменты:

• Экономия свободного пространства. В сравнении с прямыми маршевыми изделиями, забежные модели занимают меньше места.
• Удобство эксплуатации. Если ступени не слишком узкие, то подниматься или спускаться по угловым лестницам практически так же удобно, как и по обычной маршевой конструкции.
• Хорошая надёжность и грузоподъёмность. Маршевые разновидности – наиболее крепкие и надёжные конструкции.
• Широкие возможности для дизайна. Разнообразие материалов, формы и деталей позволяет создать лестницу с уникальным дизайном.
• Элемент интерьера. Поворотные лестницы подходят практически к любому помещению, придавая интерьеру новый и необычный вид.

Как и все лестничные конструкции, забежные лестницы обладают не только преимуществами, но и некоторыми недостатками. Среди которых стоит выделить следующие моменты:

• Высокая цена. Стоимость изготовления или покупки готовой конструкции остаётся высокой.
• Сложность изготовления. Для создания качественного изделия потребуются сложные расчёты и много времени на изготовление деталей.
• Сложность установки конструкции. Для монтажа лестницы с поворотом в 90 градусов потребуются немалые усилия и как минимум 2 человека.

Простой вариант забежной лестницы.

Используемый материал

В современном мире для производства лестниц используется множество материалов. Например:

• дерево;
• металл;
• бетон и железобетон;
• cтеклопластик и т. д.

Довольно таки не простая конструкция забежной лестницы из бетона.

В большинстве случаев встречаются модели из дерева или металла. Высокую популярность данных материалов можно объяснить двумя факторами: приемлемой стоимостью и хорошей прочностью.
С деревом работать довольно просто – здесь не требуются специальные навыки или сложное оборудование. Также деревянные лестницы выглядят презентабельно и придают помещению некий уют. Однако стоит учитывать, что для защиты поверхности, требуется время от времени покрывать её защитными средствами.

Деревянная забежная лестница будет идеально сочетаться в загородном домике.

Цельнометаллические изделия встречаются реже. Дело в том, что для изготовления таких конструкций необходимы знания по сварке и наличие соответствующего оборудования. Кроме того, металлические лестницы с углом 90 градусов выглядят довольно специфично и подойдут не к каждому интерьеру.

Совет!
В некоторых случаях можно использовать комбинированный подход. Например, делать несущие балки из металла, а устанавливать на них деревянные ступени.

Металлическая лестница с деревянными забежными ступенями.

Несмотря на схожесть забежной угловой конструкции с маршевыми моделями, подниматься или спускаться по такой лестнице менее удобно. Основной негативный момент – это забежные ступени, у которых один конец узкий, а другой – широкий. Именно такое строение повышает риск травматизма и вероятность соскальзывания со ступеньки.

Такая угловая лестница не слишком безопасна, поэтому следует спускаться ближе к стене.

Также на удобстве использования сказываются размеры других элементов. Например, высокие перила не подойдут для детей, а подниматься по узким ступенькам не очень удобно будет всем без исключения.

Поэтому чтобы повысить комфорт от использования, следует учитывать важные моменты:

• минимальная глубина узкой части забежной ступени – 10 см, средней – не менее 20 см, широкой – не более 40 см;
• оптимальная высота ступени – 15-20 см;
• размеры забежных и прямых ступенек должны соответствовать на протяжении всего лестничного марша;
• рекомендуемая высота перил – 80-100см;
• оптимальное расстояние между балясинами – 12-15 см;
• минимальная высота проёма (свободного пространства над лестницей) – 2 м;
• оптимальный угол наклона лестницы – 30-45О;
• минимальная ширина лестничного пролёта – 90 см.

Оптимальные размеры забежной лестницы.

Расчёт ступеней

• N = количество ступеней;
• H1 – высота этажа;
• H2 – высота ступеньки.

Расчет лестницы с забежными ступенями.

Но в некоторых случаях целое значение может не получиться. В таком случае можно пойти тремя путями:

• изменить высоту ступенек;
• сделать первую ступеньку нестандартного размера;
• установить под лестницей площадку, чтобы «подогнать» конструкцию под нужную высоту.

Совет!
Отдельно стоит упомянуть забежные ступени – их не рекомендуется устанавливать больше трёх-пяти штук. Если их будет больше, то глубина каждой проступи получится слишком узкой и подниматься по такой лестнице будет неудобно или даже опасно.

Увеличенная забежная ступенька.

Изготовление забежной лестницы своими руками

В отличие от покупки готового изделия, самостоятельное создание забежной лестницы с поворотом в 90 градусов позволит избежать больших финансовых затрат. Однако стоит учитывать, что это долгий и сложный процесс.

Более сложный вид конструкции забежной лестницы с поворотом 180 градусов.

Для большей наглядности, его стоит разделить на несколько этапов:

1. проведение расчётов;
2. изготовление деталей;
3. монтаж конструкции.

Подготовка

Проектирование – наиболее важный этап в создании лестницы. Именно на этой стадии определяются размеры элементов, а также внешний вид конструкции. По этой причине на подготовку следует обратить особое внимание.

Проектирование состоит из 3 этапов:

1. проведение замеров;
2. осуществление расчётов;
3. составление схемы.

В первую очередь следует определиться с локализацией лестничного пролёта и провести соответствующие замеры. В частности, длину, ширину и высоту пространства под лестницу. Именно место расположения забежного изделия и свободная площадь влияют на размеры конструкции.

Хороший просчет пространства под забежную лестницу.

Следующий шаг – проведение расчётов. Здесь следует отталкиваться от предыдущего этапа, а также учитывать оптимальные размеры. Например, угол наклона лестницы, число ступеней и т. д.
Произведенный чертеж забежной лестницы с поворотом 90 градусов.

Схема забежной лестницы выступает в роли наглядного пособия. Кроме того, аккуратный и неспешный подход в составлении чертежа позволит избежать множества проблем на следующих этапах. Например, вопросов по размеру отдельных элементов или их соответствия рекомендуемым параметрам.

Выполнение работ

Для изготовления деталей и монтажа конструкции потребуются следующие инструменты:

• пила;
• шлифовальная машинка;
• дрель;
• cварочный аппарат (если в лестнице будут металлические элементы);
• крепёжные элементы (болты, анкера, саморезы).

Изготовление и установка конструкции происходит в определённом порядке:

1. изготавливаются и крепятся на стене несущие балки;
2. устанавливается опорный столб;
3. выпиливаются ступени;
4. ступени устанавливаются на несущие балки (монтировать их следует снизу вверх);
5. в несущие балки вставляются балясины;
6. на столбики ограждений накладываются поручни.

Экономия пространства и приятный внешний вид – вот краткое описание угловой лестницы с забежными ступенями. Такая конструкция будет отлично смотреться в любом помещении, буквально преображая его. Поэтому чтобы получить красивое и качественное изделие, следует действовать очень аккуратно и не спеша на всех этапах изготовления.

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Лестницу с поворотом на 90 градусов называют Г-образной. Такие лестницы располагают вплотную к смежным стенам. Площадка может разделять неодинаковые по длине лестничные марши. Поворот на 90 градусов наиболее распространен при изготовлении лестниц, которые становятся одинаково хорошо для размещения на даче или в двухэтажной квартире.

Как между собой разделяются Г-образные лестницы?

Лестницы различаются по материалу, вектору поворота, внешнему виду. Второй пункт расшифровывается просто: либо лестница поворачивается направо, либо налево.

Лестницы могут изготавливать из дерева, металла и бетона. Встречаются комбинированные варианты дерева с металлом.

Особенности лестниц с поворотом на 90 градусов:

Такие модели не отличаются от одномаршевых по наличию косоура или тетивы, ступеней и ограждений, в виде балясин, перил, поручней.

Однако, у одномаршевых лестниц отсутствуют площадка и забежные ступени.

При создании чертежа поворотной конструкции предпочтение отдают либо площадке, либо забежным ступеням. Выбор зависит от количества имеющейся площади в комнате.

Второй вариант выбирается при дефиците места, причем обычно такие ступени делаются без проступей, что придает лестнице воздушность.

Этапы строительства:

Как рассчитать высоту и ширину забежных ступеней

При собственных расчетах лучше всего опираться на достоверные данные оптимальных значений. Ширина марша – 90 см, ширина средней части забежной ступени – от 20 см, высота ступеней – от 10 см, угол наклона лестницы – не более 45 градусов, ширина узкого места забежной ступени – от 10 см.

Вместо лестницы устанавливают пандус, когда угол наклона более 23 градусов невозможен. При угле наклона более 45 градусов альтернативой лестнице станет раскладная конструкция, так как по такой крутой лестнице придется спускаться спиной вперед.

Изготовление деталей

Монтаж

Обычно монтаж начинают с самого верхнего марша.

Последовательность:

• Сначала на стене закрепляют косоур.



• После бетонируют опорные столбы.
• Внешний косоур скрепляется с опорным столбом.



• Ступени соединяются с косоурами при помощи подпорок и крепежных уголков.



• После монтируются забежные ступени, которые должны прочно «сесть» на место.



• После устанавливаются подступенки.



• После монтируются балясины с перилами.



Расчет деревянной лестницы с поворотом на 180 через забежные ступени на второй этаж своими руками

Лестницы с поворотом на 180 градусов именуют П-образными. В её основе лежит прямоугольная площадка, разделяющая лестницу на два марша. Конструкция занимает больше места, чем поворотная лестница на 90 градусов.

Главное, что учитывается при проектирование лестниц с поворотом на 180 градусов – это то, что высота ступеней не должна быть больше их ширины. Высота от лестницы до потолка должна быть как минимум 1,9 м.

• Сначала нужно начертить окружность, радиус которой равен сумме ширины лестницы и 0,5 от расстояния между маршами.
• С двух сторон от окружности чертятся марши с заданной шириной и длиной. Через них проводится линия, по которой человек будет идти, а также отмечаются прямые ступени.
• Далее нужно провести отрезок ВС, который начинается от высшей точки окружности, заканчиваясь низшей. Его разметка должна проходить через середину главной забежной ступени. Именно от неё будут снисходить другие ступени.
• Конечная прямая ступень помечается как отрезок DE.

Программа 3d расчета, онлайн конструктор

Существует около десятка программ, способных по имеющимся данным осуществить расчеты будущей лестницы. Некоторые из них проектируют 3D-модели, создают полноценную графическую картинку и общий лестничный интерьер. Такие программы здорово облегчают жизнь, позволяя увидеть будущий результат наиболее реалистичным.

Существуют платные программы на дисках, такие как ArCon Eleco 2010, её лицензия платная и стоит порядка 40 000 тысяч, применение такой программы целесообразно для ландшафтных дизайнеров и проектировщиков. Её возможности разворачиваются на профессиональном уровне и позволяют проектировать лестницы разной формы и дизайна, зимние сады, коттеджи и ландшафт.

StairCon также является программой с платной лицензией, получила широкое распространение при создании проектов лестниц. Среди её возможностей дизайн 3D, подсчет количества и конечной стоимости материалов, создание ведомости по материалам.

Существуют два бесплатных онлайн сервиса, предназначенных для расчета и проектировки лестниц.

«Лесенка - online проектирование лестниц» позволяет создать проект за четыре шага. Нужно указать желаемую форму, размеры лестницы и на выходе получить готовый проект. Кроме того, имеется функция выбора компании, которая может воплотить эскиз лестницы в реальность.

«Расчет лестницы WeBsr» сервис позволяет вычислить оптимальный наклон, размер проема в перекрытии, величину проступи и подступенка, а также выбрать вид лестницы и вид проема.

Расчет деревянной лестницы с поворотом на 90, 180 через забежные ступени на второй этаж своими руками, программа 3d расчета, онлайн конструктор, размеры поворотной лестницы из дерева, фото

Сообщение
отправлено.
