Общая характеристика ступенчатых коробок передач. Как устроена и как работает мкпп

В данной статье подробно расскажем о ступенчатых коробках передач.

Классификация

По подвижности осей и валов бывают: планетарными и с неподвижными валами. Во втором случае подвижными являются оси нескольких шестерён-сателлитов.

По количеству валов:

• многовальные

По количеству ступеней для движения вперёд:

• четырёх
• многоступенчатыми (двухступенчатые коробки используются вместе с таким устройством, как бесступенчатый трансформатор)

По способу управления: неавтоматические, полуавтоматические, автоматические.

Переключение передач в планетарной коробке осуществляется без разрыва потока мощности, которая образуется благодаря генератору, что в определённой степени упрощает управление коробкой передач и даёт возможность увеличить количество ступеней, а также улучшить динамические особенности автомобиля. Однако планетарные коробки являются более сложными и дорогими их масса и габариты, как правило, больше габаритных размеров и массы коробок передач с неподвижными валами, которые получили большее распространение. Планетарные коробки передач применяются в качестве механической части бесступенчатых КП, а также в качестве коробок передач, которые оснащены автоматическим управлением.

Коробки передач по количеству ступеней

В настоящее время самое большое распространение получили и коробки передач с 4 и 5 ступенями. Коробки передач, количество ступеней которых составляет от 6 до 15, устанавливаются на грузовые автомобили с высокой проходимостью и большой грузоподъёмностью.

Неавтоматическими устройствами управляют при помощи усилителя, который может быть вакуумным, гидравлическим, электромагнитным, пневматическим или комбинированным.

Требования к коробкам передач:

1. Обеспечение самых лучших тяговых и топливно-экономических качеств автомобиля
2. Большой КПД
3. Лёгкость при управлении
4. Переключение передач без ударов
5. Бесшумность при работе
6. Невозможность включения сразу двух передач или передачи заднего хода, когда автомобиль двигается вперёд
7. Надёжное удержание передач во время их нахождения в нейтральном или включенном положениях
8. Простота конструкции и небольшая стоимость
9. Небольшие масса и габариты
10. Удобство при обслуживании и ремонте
11. Надёжность конструкции устройства

Для того чтобы удовлетворить первое требование, нужно правильно выбрать количество ступеней в коробке. При увеличении количества ступеней можно обеспечить такие режимы работы автомобильного двигателя, которые близки к самым выгодным, если рассматривать их с точки зрения динамических качеств и топливной экономичности автомобиля. Однако в данном случае конструкция будет более сложной, возрастут габаритные размеры и масса коробки передач, кроме того, затруднится управление машиной. Вместе с тем увеличение количества ступеней, как правило, вызывает увеличение временного промежутка, в течение которого будет происходить разрыв потока мощности, что отрицательно повлияет на динамику автомобиля.

Управление коробкой передачи

Лёгкость при управлении коробкой передач зависит от её конструктивной схемы, способа передвижения передач. Передачи переключают при помощи подвижных шестерён или кареток, муфт синхронизаторов, зубчатых муфт, электромагнитных или фрикционных устройств. Наиболее простыми и компактными являются коробки передач с переключающимися каретками. Однако каретки не способны обеспечить безударное переключение передач, поэтому необходимо применять особые способы переключения, таким образом, ускоряя или притормаживая ведомые части сцепления.

Долговечность коробки передач оказывается при этом абсолютно недостаточной. Зубчатые муфты способны немного повысить её долговечность, так как удары, происходящие во время переключения, воспринимает в этом случае большее число зубьев муфт и включаемых шестерён. Вместе с этим и в данном случае удары не могут быть исключены полностью, а конструкция коробки передач получается несколько сложнее.

Для безударного переключения передач устанавливаются синхронизаторы, которые, между тем, усложняют конструкцию, кроме того, увеличивают массу и габариты коробки передач. По этой причине самое большое распространение получили коробки передач, где высшие передачи переключаются посредством , а низшие - посредством зубчатых муфт и кареток.

В планетарных коробках передачи переключаются с применением фрикционных или электромагнитных устройств, которые также иногда используются в устройствах, валы которых являются неподвижными.

Шум во время работы коробки передач зависит в основном от типа шестерён, установленных в ней, и при замене прямозубых шестерён косозубыми или шевронными, как правило, значительно уменьшается (последние при этом применяются достаточно редко).

Благодаря новейшим конструкторским разработкам, современный авторынок представляет автомобили с улучшенными эксплуатационными и динамичными характеристиками. При создании коробок передач нового поколения немалое внимание уделяется максимальному упрощению управления, повышению комфортности вождения. Прежде всего усовершенствуются механизмы, входящие в состав трансмиссии транспортных средств. 6 ступенчатая коробка передач механического типа – наиболее востребованная конструкция, имеющая ручное управление .

Основные преимущества шестиступенчатых коробок передач

Техническое превосходство 6 ти ступенчатой коробки передач перед предшествующими моделями состоит в следующем:

1. Благодаря снижению разрыва между передачами, смена скоростей осуществляется намного быстрее (появился новый термин «короткоходные передачи»).
2. 6 ступенчатая акпп dcps имеет повышенный эксплуатационный ресурс.
3. Снижение количества оборотов выходного вала приводит к уменьшению расхода горючего (особенно хорошая экономия бензина или дизельного топлива наблюдается при эксплуатации автомобиля на загородных трассах).
4. Улучшены динамические характеристики (разгон авто до 100 км/час).
5. При помощи электронного блока создаются лучшие условия для перехода на другой режим.
6. Улучшен комфорт при управлении автомобилем.

МКПП 6 ступенчатая по техническому обслуживанию не отличается по требованиям от пятиступенчатой конструкции. Комплектующие и расходные материалы имеют сходную стоимость. Степень сложности и цена ремонтных работ также сопоставимы с предыдущей версией.

КПП 6 ступенчатая описание конструкции на примере модели Volkswagen Touareg

Шести-ступенчатая коробка передач современного автомобиля марки Туарег является ярким представителем устройств нового поколения. Данная конструкция имеет ряд передаточных чисел улучшенной плотности, благодаря чему осуществляется передача максимального на колеса транспортного средства. Данное свойство коробки особенно ценится при эксплуатации машины на дорогах плохого качества и при быстрой езде по ровным покрытиям (спортивные модели).

В состав синхронизатора входят следующие элементы:

• Ступица (1).
• Кольцо наружное (3).
• Блокираторы (2).
• Сухарики (4).
• Листообразная пружина (5).

Конструкцией ступицы предусмотрены специальные шлицы, нарезанные на внутренней поверхности. При помощи шлицов ступица плотно сидит на вторичном валу. Внешний диаметр оформлен шлицами для соединения с подвижным кольцом.

На внутреннем диаметре кольца наружного имеются специальные прорези для зацепления со ступицей и вращающимися зубчатыми колесами. Вилка входит в проточенную канавку кольца для переключения скоростей.

Назначение колец с коническими стенками – уравнивать (синхронизировать) скорость вращения валов – промежуточного со вторичным. Это обеспечивает плавное включение шестеренок выбранного режима. Детали, под названием «сухари», расположены на пружине листового типа (5).

Принцип срабатывания синхронизатора:

1. Переключение скоростей осуществляется при выключенном сцеплении.
2. Выходной вал силового агрегата отделен от первичного.
3. Шестерни находятся в свободном вращении, т. к. поток мощности пока не передается от двигателя на колеса автомобиля.
4. Вилка штока передвигает синхронизирующую муфту к рабочей шестерне (в соответствии с выбранным режимом).
5. Происходит выравнивание скоростей муфты синхронизатора и заданного зубчатого колеса.
6. Далее происходит сопряжение валов КПП (первичного, промежуточного, вторичного) через систему зубчатых зацеплений шестерен.
7. Теперь каждый вал крутится с определенной скоростью.
8. Скорость их вращения пропорциональна передаточному числу, в соответствии с выбранным режимом.

Описание шести-ступенчатой коробки 0А5 Volkswagen

Современные решения коробок нового поколения преследуют цель максимально передать момент кручения на ходовую часть от повышенной мощности. Переход на 6-ступенчатые варианты МКПП дает возможность уменьшить разрыв значений передаточных отношений между соседними диапазонами. Удачное сочетание параметров многоступенчатой коробки с характеристиками ДВС существенно снижает потребление топлива. Комфорт переключения скоростей и отличная динамика при разгоне авто также являются следствием использования шести-ступенчатых МКПП.

6-ступенчатые коробки отличаются компактными размерами. Они гармонично размещаются в отведенном пространстве под капотом передней части транспортного средства. Пример компоновки МКПП в Фольксваген Транспортер Т5:

Коробка передач 0А5 – шести-ступенчатая механика, разработана для авто с моторами типа V6, R5-TDI. Данная коробка способна развивать момент кручения, равный 500 Ньютон-метрам. Конструкция предназначена для полноприводных моделей. Длина коробки модели 0А5 Фольксваген существенно уменьшена, благодаря уникальной конструкции четырех-вального типа. Оригинальное расположение валов в сборе с шестернями позволяет скомпоновать устройство для размещения в ограниченном подкапотном пространстве.

Шести-ступенчатая коробка передач четырех-вальная:

2 – первичный вал; 1,3,4 –вторичные валы; 5 – колесо главной передачи; R – шестерни з/х (заднего хода).

Мелкими цифрами на схеме обозначены шестерни I, II, III, IV, V, VI передач.

Момент вращения передается при помощи зубчатых зацеплений ведущих/ведомых шестерен первичного и двух вторичных валов на ходовую часть. При этом поток мощности перераспределяется в заданном режиме. От силового агрегата мощность передается через трансмиссию к главной передаче, в соответствии с выбранным передаточным отношением.

Устройство шестиступенчатой коробки 6 SPEED POWERSHIFT 6DCT450

Трансмиссия с данной автоматизированной 6-ступенчатой коробкой передач устанавливается на моделях автомобилей Форд, Ленд Ровер, Вольво. Расшифровка названия коробки :

• цифра 6 обозначает количество режимов;
• в аббревиатуру DCT включены характеристики муфты сцепления и трансмиссии;
• 450 – величина максимального момента вращения.

Схема устройства коробки передач 6DCT450:

1. Центральный вал.
2. Первичный (полый).
3. Вторичный (I и IVскорости).
4. Первое сцепление.
5. Демпфер.
6. Второе сцепление 2
7. Полуось главной передачи.
8. Главная передача.
9. Вторичный вал (V VI скорости и передача з/х).

Схема трансмиссии механической коробки передач 6DCT450:

Особенностью данной трансмиссии является наличие двойного сцепления (2). Ручное управление режимами и включение двойного сцепления производится при помощи гидропривода. Благодаря двойному сцеплению, обеспечивается синхронное переключение двух скоростей, в результате чего, режимы сменяются без прерывания потока мощности.

Особенности эксплуатации МКПП 6DCT450

Совет: При остановке транспортного средства более, чем на 40 секунд (например, на светофоре), нужно перевести селектор в режим N (нейтраль) либо P (паркинг). В противном случае, трансмиссия ошибочно отреагирует на вынужденную остановку, как на сигнал о поломке автомобиля. При этом отключается одно из сцеплений. Чаще всего перестают работать II, IV, VIпередачи, а также режим заднего хода. Не все механики знакомы с этой особенностью и пытаются решить проблему при помощи замены трансмиссионного масла , масляного фильтра, капитального ремонта коробки передач .

Оснащение автомобилей бывает разным, но коробка передач – это то, что присутствует практически на всех транспортных средствах. Такого вида агрегат имеет конструктивные отличия, но функциональность у него одна. Обеспечивать вращение колес с разной скоростью в зависимости от выбранной передачи.

Различают автоматические и механические коробки передач (МКПП). Мы рассмотрим последние. В нашей стране доля оснащенных ими автомобилей внушительная, что делает предложенную тему актуальной. Попытаемся разобраться, как работает этот автомобильный узел.

Назначение

С помощью механической коробки передач реализуется переключение передач. Водитель задействует рычаг в салоне автомобиля, что оказывает влияние на то, как скорость вращения силового агрегата передается колесам. Сама коробка передач – механический узел, что обусловливает ее название.

Работа этого механизма делает возможным:

• замену передач;
• удержание выбранной передачи;
• невозможность одновременного включения более 1 передачи.

Непосредственный выбор передаточного числа осуществляет водитель, то есть этот процесс не автоматизирован. Также МКПП обеспечивает два таких режима, как задний ход и нейтральный, когда двигатель и колеса разобщаются.

Устройство

В визуальном плане «механика» представляет собой закрытый редуктор. Внутри косозубые шестерни, которые вынуждают поочередно вступать в сцепление, что и приводит к изменению частоты оборотов, передаваемых на вторичный вал с последующим задействованием колесного привода.

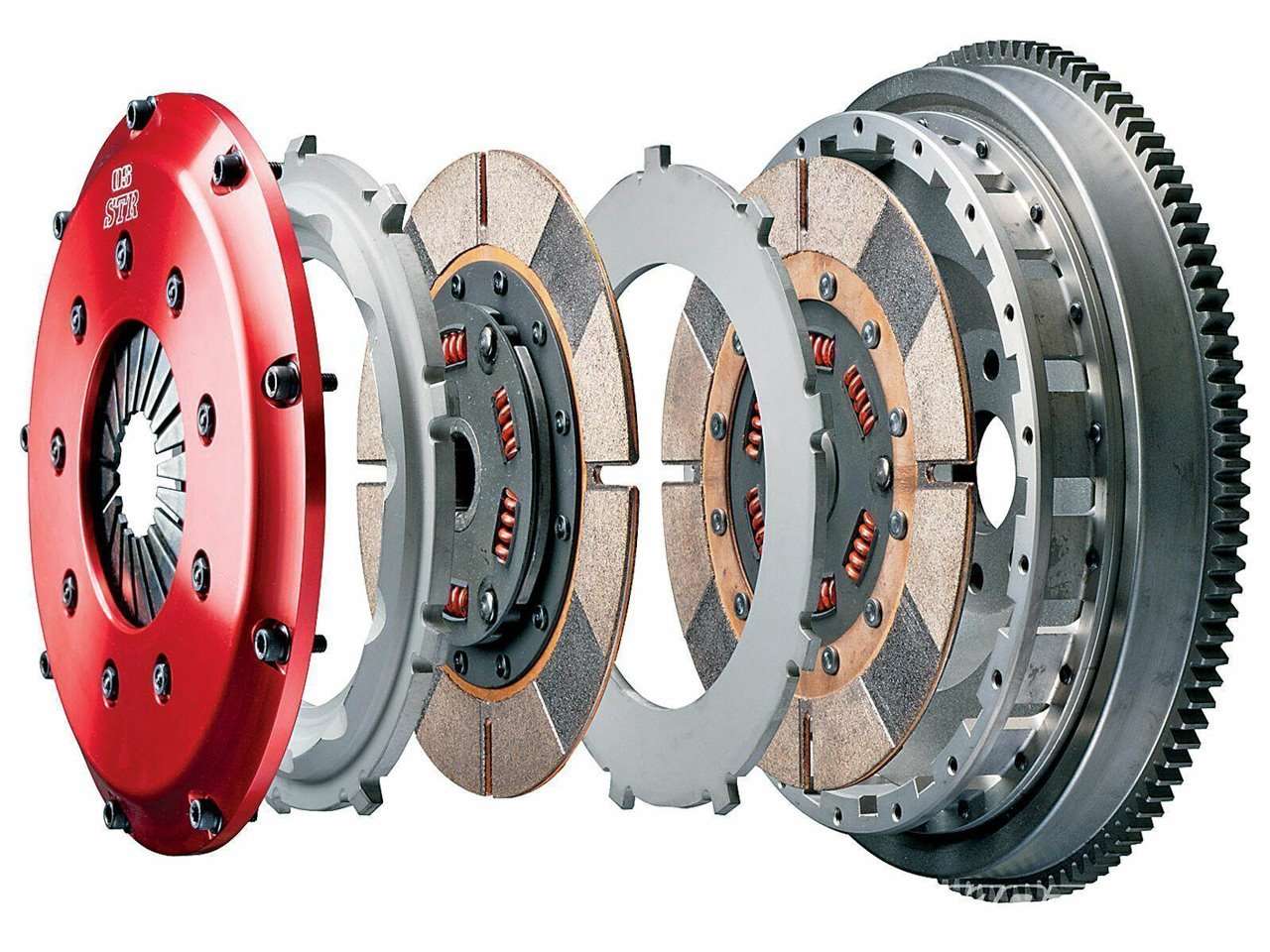

Работа МКПП осуществляется совместно со сцеплением. Этот механизм – соединительное звено между силовым агрегатом и трансмиссией. При переключении передач и во время торможения (включая остановку) происходит разъединение трансмиссии и двигателя. Такая функциональность позволяет избежать проблем, когда производится переход с одной передачи на другую, так как обороты двигателя не выключаются.

Устройство МКПП – это относительно малое количество составляющих:

• картер;
• несколько валов (первичный, вторичный, промежуточный и обеспечивающий задний ход);
• механизм, делающий возможным само переключение передач;
• синхронизирующие муфты;
• шестерни;
• рычаг.

Виды

Принято выделять трехвальные и двухвальные компоновки коробок «механики». Также механические коробки передач могут быть синхронизированными и несинхронизированными. Заднеприводные автомобили преимущественно оснащаются трехвальными механизмами, а переднеприводные – двухвальными.

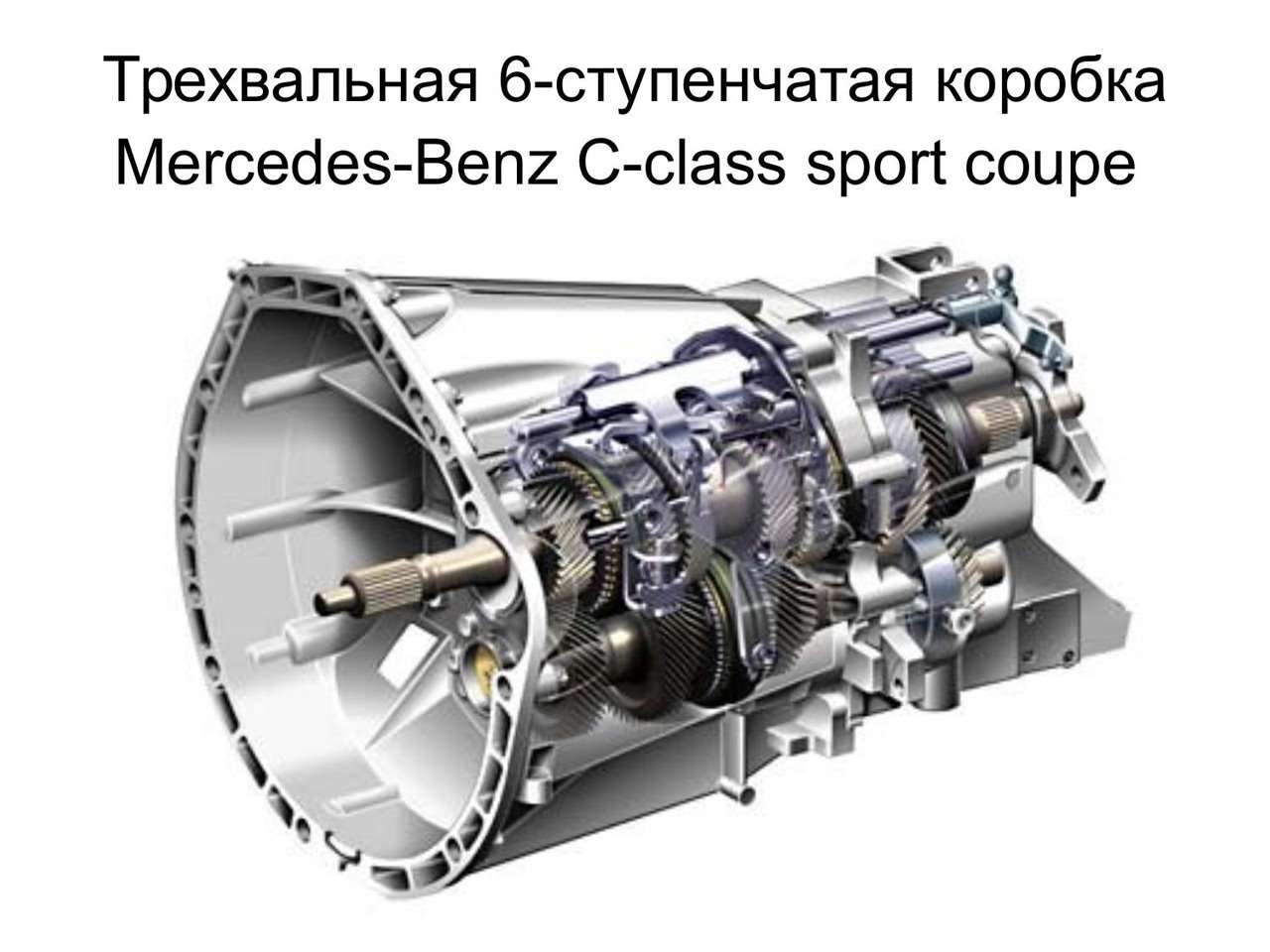

Трехвальные

При этой компоновке предусматривается наличие 3 валов, где один выступает в роли ведущей оси, другой – промежуточной и третий – ведомой.

Работа ведущего вала возможна только в связке со сцеплением. Он имеет шлицы для диска сцепления. Этим обеспечивается его перемещение. Посредством шестерни на ведущей оси крутящий момент передается на вал, определяемый как промежуточный.

Оба вала имеют параллельное расположение относительно друг друга. Контакт осуществляется с помощью подшипника, установленного на первом валу. В результате достигается вращение валов, где каждая ось независима. На ведомой оси установлены шестерни без жесткой фиксации, разделенные синхронизаторами, в качестве которых выступают специальные муфты. Они имеют жесткое крепление на валу при сохранении возможности перемещения вдоль оси, что обеспечивают шлицы.

Все передачи дополнены синхронизирующими муфтами. Исключение составляет лишь передача, обеспечивающая возможность движения машины назад. Это выглядит так. На торцах муфт находятся зубчатые венцы. Они соединяются с подобными венцами, местом расположения которых служат торцы шестерен, установленных на ведущей оси.

Выбор нейтральной передачи высвобождает шестерни. Их вращение становится свободным, что предполагает размыкание синхронизаторов. При выжимании сцепления с переводом рычага в положение одной из ступеней ситуация меняется. Вилка МКПП сдвигает муфту таким образом, что она зацепляет такой же узел на торце шестерни. В результате происходит жесткая фиксация шестерни и вала. Прокручивание исключается. Необходимое усилие, вызывающее вращение, передается дальше.

Основная масса механических коробок передач оснащается косозубыми шестернями. По сравнению с прямозубыми они выдерживают большие нагрузки и производят меньше шума. Для их изготовления используется высоколегированная сталь, подвергаемая закалке и нормализации, что снимает напряжение. Такого рода процедуры гарантируют длительный срок эксплуатации.

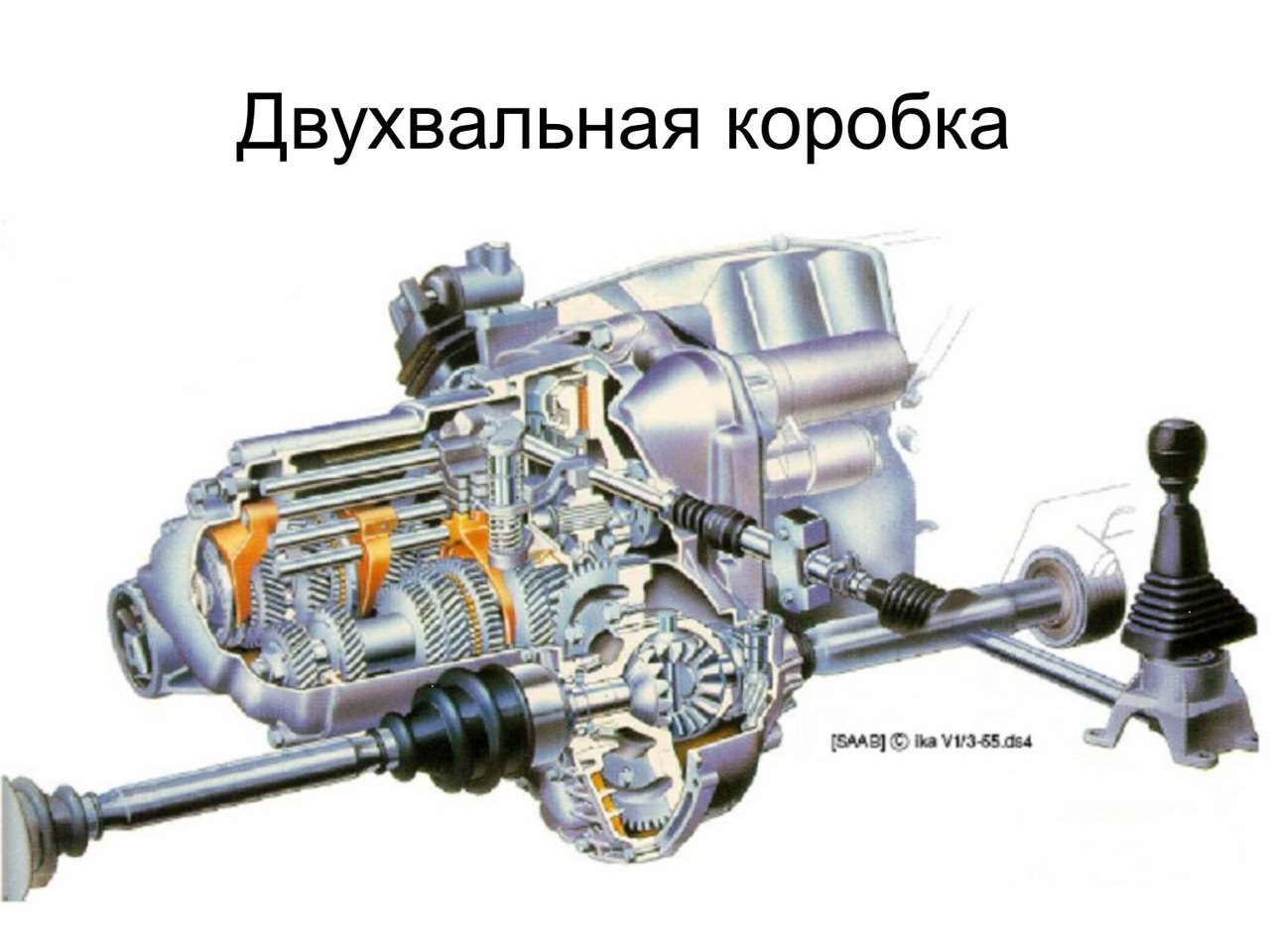

Двухвальные

МКПП этого вида можно встретить на многих автомобилях, хотя их применение ограниченно из-за конструктивных особенностей.

Расположение валов параллельное. Промежуточный вал отсутствует. Ведущая ось оснащена блоком шестерней против одной. Шестерни на валах постоянно зацеплены.

Ведомый вал оснащен шестерней главной передачи, которая жестко зафиксирована. Остальные шестерни дополнены синхронизационными муфтами. Это напоминает трехвальную схему. Отличия наблюдаются в невозможности прямой передачи и специфики оснащения каждой ступени. Устанавливается не две пары шестерней, а одна.

Двухвальная «механика» отличается несколько лучшим КПД. Ее основной минус – отсутствие технической возможности обеспечить прямую передачу.

Двухвальные МКПП применяют на транспортных средствах в виде тяжелых мотоциклов и автомобилей, оборудованных передним приводом или имеющих заднемоторную компоновку. Передний ход, обеспечиваемый такими коробками, допускает более 4 передач.

Несинхронизированные

Если механическая коробка несинхронизированная, то переключение передач полностью зависит от действий водителя. Реализовать это на практике можно лишь за счет двойного выжима. Вращение шестеренок происходит на разных скоростях, поэтому муфта сцепления не может перейти на них без предварительного выравнивания скоростных режимов.

Двойной выжим позволяет произвести соответствующее переключение с помощью задействования педали сцепления. Она выжимается перед тем, как будет выключена передача.

Обычно несинхронизированные МКПП встречаются на спортивных транспортных средствах. Объясняется это высокой живучестью такой «механики», выдерживающей большие нагрузки, и тем, что переключение передач можно производить достаточно быстро. Оснащение подобными КП тракторов и грузовиков невозможно с технической точки зрения.

Синхронизированные

В основном легковые авто оборудуются МКПП с синхронизаторами. Посредством этих деталей выравнивается скорость шестерней, а также достигается бесшумность работы.

Функционирование синхронизаторов выглядит следующим образом. Включается передача. Это приводит к подаче муфты туда, где находится необходимая шестерня. В процессе перемещения блокировочное кольцо муфты принимает усилие. Разные скорости вращения шестерни и муфты обусловливают их взаимодействие на основе силы трения. В результате кольцо поворачивается на упор.

Происходит совмещение зубьев, что блокирует муфту. Она сцепляется с малым венцом, местом нахождения которого является шестерня. Сцепление становится жестким. Все происходит практически мгновенно. Возможности одного синхронизатора – включение 2 передач.

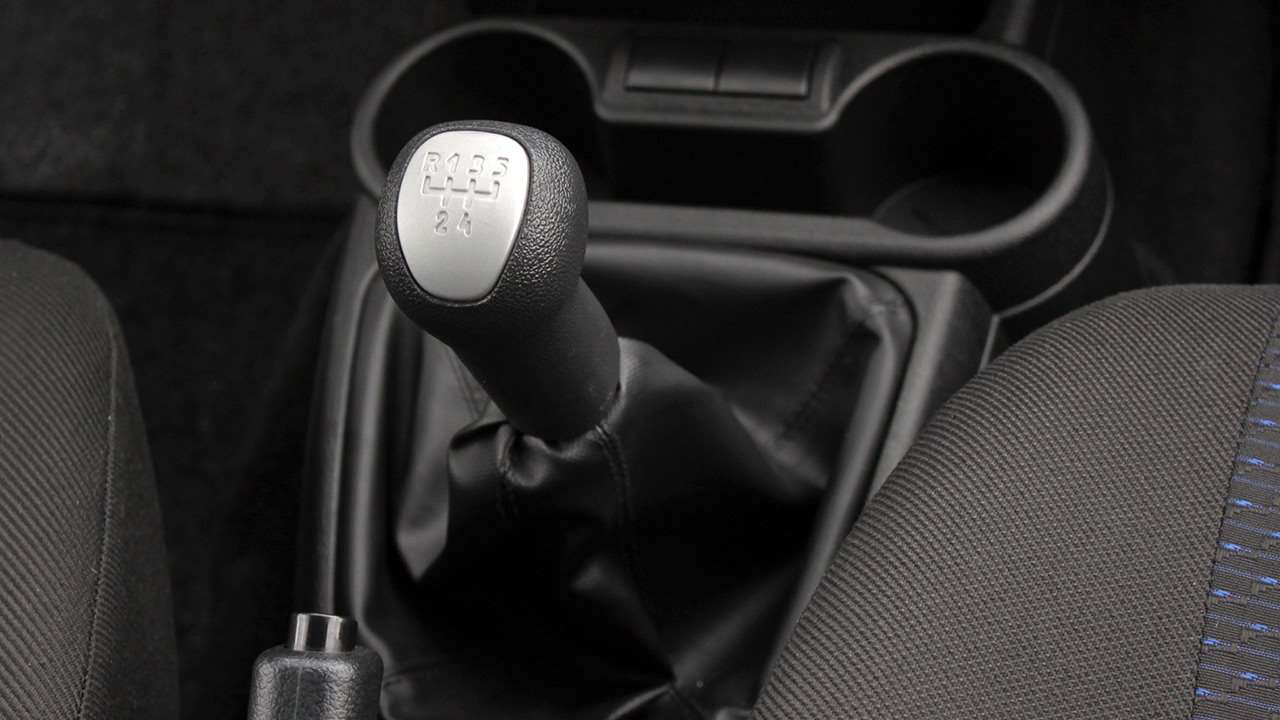

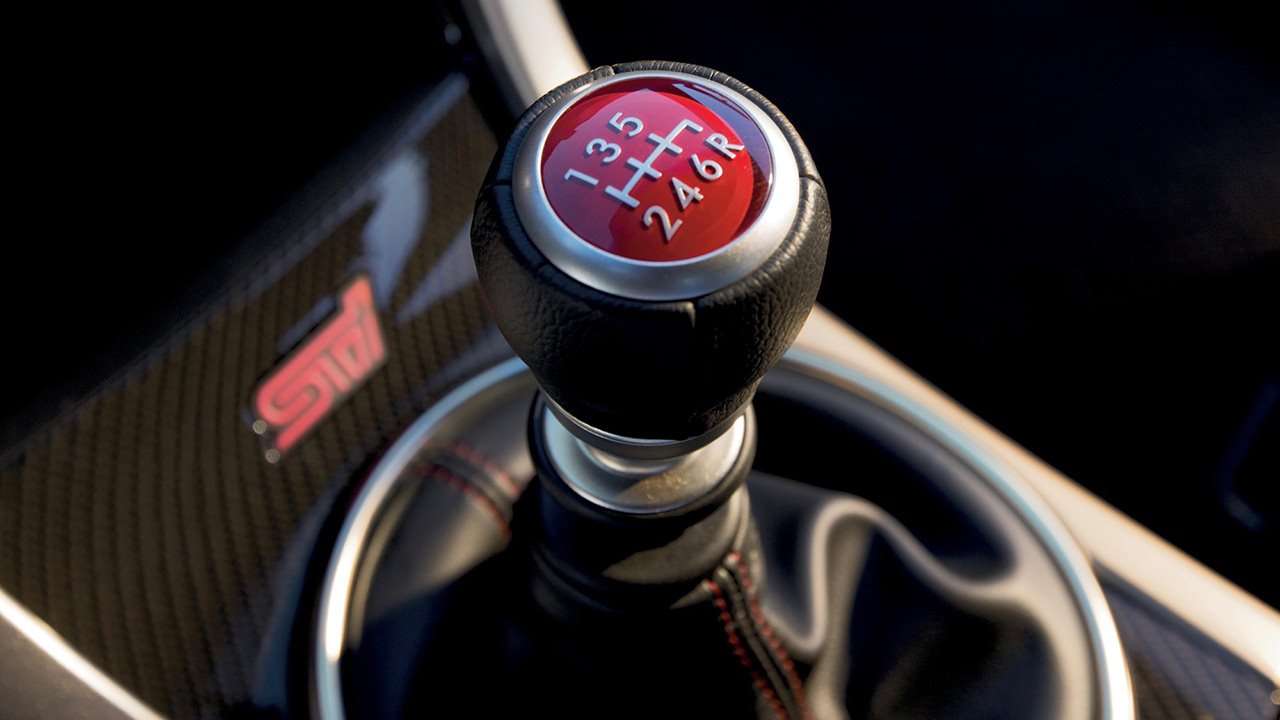

Переключение передач

Применительно к заднеприводным автомобилям установка ручки для переключения передач производится на корпусе МКПП. В нем находится механизм переключения. Ручка позволяет им управлять.

Такое решение с точки зрения конструкции является наиболее простым. При этом обеспечивается четкость переключения передач. Сама конструкция отличается долговечностью эксплуатации. Ее минусом считается невозможность установки на переднеприводных автомобилях и тех транспортных средствах, у которых мотор находится сзади.

В случае с переднеприводными машинам установка рычага может иметь напольное исполнение (между водительским креслом и пассажирским). Рулевая колонка и панель приборов также используются для его размещения.

Приводы, обеспечивающие включение и выключение передач, могут быть различными, но сам механизм переключения примерно одинаковый на большинстве МКПП. Это подвижные штоки и закрепленные на них вилки. Также имеются приспособления, способные уберечь от недовключения передач, произвольного выхода из зацепления и задействования двух ступеней в одно время.

Плюсы и минусы

Работа любых механизмов имеет как плюсы, так и минусы, что в полной мере относится и к механической КПП.

Плюсы

• Меньшая стоимость на фоне других подобных устройств.
• Автомобиль на «механике» гораздо экономичнее и динамичнее в плане разгона, если сравнивать с машинами, оснащенными «автоматом».
• Не требует создание специфичных условий охлаждения, что отличает от «автомата».
• По сравнению с гидромеханической КПП обладает меньшей массой и лучшим КПД. При этом «механика» способна полностью разобщать силовой агрегат и трансмиссию.
• Допустимость буксировки без ограничения скорости вне зависимости от расстояния.
• Широкая вариативность техник вождения.
• Отсутствие специфики в обслуживании.
• Длительный срок эксплуатации.
• Простота конструкции.
• Высокая надежность.

Минусы

• Большая утомляемость водителя, если сравнивать с «автоматом».
• Невозможность плавного изменения передаточных отношений в связи с ограничением количества ступеней.
• Более долгое переключение передач из-за полного разъединения мотора и трансмиссии.
• Необходимость иметь определенные навыки вождения, чтобы передачи можно было переключать плавно.
• Низкий ресурс сцепления как автомобильного узла.

Эксплуатация

Замена масла (вовремя) и «правильное» переключение передач – действия, способные продлить срок эксплуатации механической коробки передач. Для этого требуется осуществлять контроль уровня масла. Переключать передачи за счет плавных движений. Выдерживать паузу в нейтральном режиме, что необходимо для полноценного срабатывания синхронизаторов.

Неисправности МКПП приводят к следующему:

• износ прокладок и сальников – подтекание масла;
• излишний шум – повреждение шестерней и подшипников, а также проблемы с синхронизаторами;
• затрудненная смена передач – выход из строя механизма переключения, синхронизирующих муфт, шестерней;
• произвольное выключение передач – сильный износ и синхронизаторов и шестерней.

Видео

Переключения передач – устройство, необходимое каждому автомобилю с двигателем внутреннего сгорания. Необходимость этого механизма обусловлена тем, что у любого двигателя довольно узок диапазон оборотов, где крутящий момент и мощность достигают своего максимума. И, кроме того, у каждого двигателя существует так называемая «красная зона» — предел частоты оборотов, который нельзя превышать во избежание поломок мотора.

Данная статья будет полностью посвящена тематике КПП, а именно – ее механической разновидности (МКПП). Ведь и «бывалому» водителю, и автолюбителю-новичку необходимо знать устройство механической коробки передач и ее принцип работы. Также в статье будут представлены графические схемы МКПП, рассмотрены ее основные неисправности и даны советы по правильной эксплуатации этого жизненно важного для автомобиля механизма.

Разновидности коробок передач

Помимо механической, существуют и другие виды КПП – вариаторная, и автоматическая.

Вариаторная коробка передач является бесступенчатой. Самые важные детали вариатора – это раздвижные шкивы (их два) и ремень, который их соединяет. Соединительный ремень в разрезе имеет форму трапеции. Основной плюс вариатора – это постоянная работа мотора авто в оптимальном режиме. Также есть и дополнительные преимущества, к которым относится динамичность разгона, плавность движения и экономичность. В сравнении с «автоматом» ( , автоматической коробкой переключения передач), вариатор отличается весьма простой конструкцией. Но если сравнивать его с механической коробкой, то вариатор все же уступает ей в плане динамики и экономичности.

Кроме того, вариаторную коробку передач практически невозможно совместить с мощным мотором, поскольку этого не позволит недолговечность ремня. Обслуживать и ремонтировать вариатор – достаточно дорогое удовольствие, проще и дешевле будет заменить КПП. И еще один минус – это необходимость дополнительных механизмов для движения задним ходом и трогания с места.

Роботизированная КПП почти ничем не отличается от механической – крутящий момент так же передается от мотора к трансмиссии при помощи классического «сухого» однодискового сцепления. Но все же имеется такой нюанс: в роботизированной коробке автоматизированы процессы переключения передач и вкл./выкл. сцепления. Поэтому «робот» способен значительно упростить процесс управления транспортным средством – исчезает нужда вручную и, теряя драгоценное время, думать над тем, какую из передач включить в данный конкретный момент. Также к плюсам коробки-«робота» можно добавить ее относительную дешевизну, экономичность и малый вес.

Однако существуют и недостатки. Роботизированная КПП работает не слишком плавно, а переключение передач происходит со значительной задержкой. Кроме того, при высокой скорости движения, «робот» может реагировать на переключения рывками и толчками. Ручной режим здесь не поможет, поскольку сцеплением «командует» все та же электроника. Если сравнивать роботизированную коробку даже с простой АКПП, то четкость переключений «робота» значительно уступает «автомату». Следует также помнить, что при начале движения автомобиль с роботизированной коробкой делает небольшой откат. Исходя из всех перечисленных минусов, РКПП традиционно ставят на самые «бюджетные» модели авто.

Устройство механической коробки передач

Теперь перейдем к нашему «виновнику торжества», которому и посвящен данный материал – к . Как известно, МКПП – это механизм, передающий, преобразующий и меняющий направление крутящего момента от маховика двигателя. В «механике» ступени переключаются соответственно механически – передвижениями рычага переключения передач. Крутящий момент сперва передается на вторичный вал, а затем на колесный привод.

Что же подразумевается под термином «ступенчатая передача»? Традиционно им определяется устойчивый коэффициент передачи (так называемое передаточное число) между взаимодействующими шестернями валов – ведущего и ведомого. Этим «механик» отличается от, например, вариатора, где упомянутый коэффициент не привязан к передаточному числу и является плавающим. Другими словами, отношение количества зубьев шестерни ведомой к количеству зубьев шестерни ведущей и дает передаточное число. Эти числа отличаются на разных ступенях КПП. Наибольшее передаточное число получается на низшей ступени, а наименьшее наоборот – на высшей.

В целом принцип работы механической КПП достаточно прост, а комплект ее деталей невелик

Механической коробки передач можно назвать относительно несложным. В комплектацию МКПП входят:

• валы с шестернями (первичный, промежуточный и вторичный);
• дополнительный вал с шестернями движения задним ходом;
• картер;
• синхронизаторы;
• непосредственно механизм переключения передач, оснащенный устройствами для блокировки и замками;
• рычаг переключения.

В картере установлены подшипники, в которых вращаются валы КПП. Валы оборудованы наборами шестерен с различным количеством зубьев. Для бесшумности и плавности включения передач служат синхронизаторы – они уравнивают угловые скорости шестерен в процессе их вращения. Работа механизма переключения передач заключается в смене передач – ею и управляет водитель при помощи рычага. Блокировочное устройство позволяет удерживать передачи от нежелательного самовыключения. Замковое устройство предназначено для избегания включения одновременно двух передач.

Ступени и валы МКПП

Как уже говорилось выше, передаточное число определяется через соотношение числа зубьев шестерен, находящихся во взаимодействии. Например: первая передача = меньшая ступень = наибольшее передаточное число. Все механические коробки передач делятся на виды по количеству ступеней. Различают четырех-, пяти- и шестиступенчатые МКПП. В наши дни наиболее распространена «пятиступка» – 5-ступенчатая коробка – а вот 4-ступенчатую удастся встретить уже очень редко.

Помимо количества ступеней, МКПП делятся на виды также и по числу валов. Существуют трехвальные и двухвальные коробки. Трехвальными оснащаются машины с и задним приводом (в том числе и большегрузы), а двухвальные коробки передач чаще всего ставят преимущественно на легковые автомобили с передним приводом.

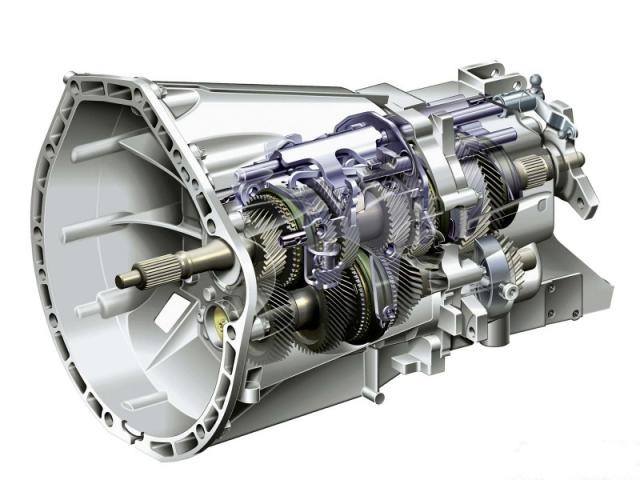

Устройство трехвальной кпп

В комплектацию трехвальной КПП входят:

• ведущий вал, также называемый первичным и его шестерня;
• вал промежуточный с блоком шестерен;
• вторичный вал (ведомый), также с блоком шестерен;
• корпус коробки передач, называемый картером;
• муфты синхронизаторов;
• непосредственно механизм переключения передач.

В трехвальных КПП, как видно из их названия, работают три вала – ведущий (первичный), промежуточный и ведомый (вторичный). Ведущий вал обеспечивает передачу крутящего момента на промежуточный, с которым соединен при помощи шестерни. Вал промежуточный тоже оборудован блоком шестерней. Вторичный (ведомый) вал вращается независимо от первичного, хотя и расположен на одной оси с ним и также имеет блок своих шестерен.

Корпус механической коробки передач изготавливается из легкого металла. Внутри корпуса крепится весь механизм КПП, туда же заливается смазка (чаще всего – трансмиссионное масло, хотя в старых моделях советского образца использовался нигрол).

Расположения рычага переключения может быть различным: иногда рычаг находится непосредственно в коробке, а иногда монтируется на кузове. Механизм, отвечающий за дистанционное переключение передач в просторечии зовется «кулиса».

Устройство двухвальной кпп

В комплектацию двухвальной КПП входят:

• ведущий (первичный) вал, оборудованный блоком шестерен;
• ведомый (вторичный) вал, тоже с блоком шестерен;
• механизм переключения передач;
• главная передача;
• муфты синхронизаторов;
• дифференциал;
• картер КПП.

Итак, этот вид МКПП имеет только два вала. В целом же расположение и предназначение деталей двухвальной коробки аналогично трехвальной. Отличие состоит только в расположении валов (они стоят параллельно) и в принципе создания передачи – если в трехвальной она создается двумя парами шестрен, то в двухвальной работает одна пара. У двухвальной МКПП отсутствует прямая передача. Также в двухвальных коробках может применяться не один, а сразу несколько ведомых валов.

Для передачи заднего хода и в двух-, и в трехвальных коробках применяется дополнительный вал и промежуточная шестерня. Чтобы удерживать передачу включенной (также для всех видов КПП), используются фиксаторы. Чтобы одновременно не включались две передачи – предусмотрено устройство блокировки.

Синхронизаторы в коробках передач служат для бесшумного включения передачи за счет выравнивания угловой скорости шестерни и вала. В обычную комплектацию синхронизатора входят два блокировочных кольца, муфта, сухари и проволочные кольца. При помощи синхронизатора можно поочередно включить две шестерни вторичного (ведомого) вала.

Основные поломки КПП и их причины

1. Подтекание масла. Чаще всего оно может быть связано с повреждениями сальников и прокладок-уплотнителей. Также причиной может стать ослабленное крепление крышки корпуса (картера). Чтобы избавиться от протечки, необходимо поменять сальники и прокладки на новые и/или подтянуть крышки.
2. КПП шумит. Вероятней всего, шум коробки связан с неисправностью синхронизатора. Также причиной может являться износ шестерен, шлицевых соединений и/или подшипников. В этом случае следует определить изношенные детали и заменить их.
3. КПП включается с трудом. Это может быть следствием поломки какой-то из деталей механизма переключения. Также возможен износ шестерен и/или синхронизаторов. Проверьте эти детали и, при необходимости, замените.
4. Передачи выключаются сами по себе. Наиболее часто это происходит по причине неисправности устройства блокировки, а также при сильном износе синхронизаторов и/или шестерен. Метод устранения поломки все тот же – замена блокировочного устройства, шестеренок, синхронизаторов – в зависимости от того, с чем именно из них связана поломка.

Чтобы КПП долгое время служила вам верой и правдой – обращайтесь с ней соответственно. Главный совет при использовании рычага переключения – будьте грамотны в этом процессе. Также не забывайте время от времени менять масло в картере коробки. Если соблюдать эти простые пункты – коробка передач способна прослужить столько же, сколько и сам автомобиль, не напоминая о себе никакими неисправностями.

Основная часть поломок КПП связана именно с некорректным обращением с рычагом управления. Не дергайте рычаг быстрыми и резкими движениями – такая жесткая эксплуатация может в итоге повлечь за собой капитальный ремонт всей коробки, поскольку механизм переключения и синхронизаторы выйдут из строя очень быстро (собственно, это же касается и валов с шестернями).

Переводите рычаг плавно, делайте мини-паузы в нейтральной позиции – тогда будут срабатывать синхронизаторы, которые защитят от поломок шестерни.

Не забывайте периодически проверять уровень масла в картере! Доливайте его, если возникнет такая необходимость. Также в свое время потребуется полная замена масла – ее сроки указаны в инструкции по эксплуатации машины.

Видео — Принцип работы механической коробки передач МКПП

Заключение!

И, конечно – классический, всегда актуальный совет: прислушивайтесь к своей машине! Хороший водитель всегда чувствует своего железного друга и относится к нему бережно. При таком подходе вам не придется ремонтировать ни коробку передач, ни другие устройства вашего автомобиля.

• Новости
• Практикум

Генпрокуратура начала проверку автоюристов

Как утверждают в Генпрокуратуре, в России резко возросло количество судебных разбирательств, которые ведут «недобросовестные автоюристы», которые работают «не для защиты прав граждан, а для извлечения сверхприбылей». Как сообщают «Ведомости», информацию об этом ведомство направило в правоохранительные органы, ЦБ и Российский союз автостраховщиков. В Генпрокуратуре поясняют, что посредники пользуются отсутствием должной осмотрительности...

Владельцы кроссовера Tesla пожаловались на качество сборки

По словам автомобилистов, проблемы возникают с открытием дверей и стеклоподъемниками. Об этом в своём материале сообщает The Wall Street Journal. Стоимость Tesla Model X составляет около 138 000 долларов, но, если верить первым владельцам, качество кроссовера оставляет желать лучшего. К примеру, сразу у нескольких владельцев заклинили открывающиеся вверх...

Парковку в Москве можно будет оплатить картой Тройка

Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе...

О пробках в Москве будут предупреждать за неделю

На такую меру специалисты центра пошли из-за работ в центре Москвы по программе «Моя улица», сообщает Официальный портал Мэра и правительства столицы. В ЦОДД уже сейчас анализируют автомобильные потоки в ЦАО. На данный момент на дорогах в центре бывают затруднения, в том числе на Тверской улице, Бульварном и Садовом кольце и Новом Арбате. В пресс-службе ведомства...

Отзыв Volkswagen Touareg добрался до России

Как сказано в официальном сообщении Росстандарта, причиной отзыва послужила вероятность ослабления фиксации стопорного кольца на опорном кронштейне педального механизма. Ранее компания Volkswagen объявила об отзыве 391 тысячи «Туарегов» по всему миру по той же причине. Как поясняет Росстандарт, в рамках отзывной кампании в России на всех автомобилях будет...

Владельцы Mercedes забудут, что такое проблемы с парковкой

По словам Цетше, которые приводит Autocar, в ближайшем будущем автомобили станут не просто транспортными средствами, а персональными помощниками, которые здорово упросят жизнь людям, перестав провоцировать стрессы. В частности, гендиректор Daimler заявил, что вскоре на автомобилях Mercedes появятся специальные датчики, которые «будут отслеживать параметры организма пассажиров и корректировать ситуацию...

Названа средняя цена нового автомобиля в России

Если в 2006 году средневзвешенная цена машины составляла примерно 450 тыс. рублей, то в 2016 - уже 1,36 млн рублей. Такие данные приводит аналитическое агентство «Автостат», изучившее ситуацию на рынке. Как и 10 лет назад, самыми дорогими на российском рынке остаются иномарки. Сейчас средняя цена нового автомобиля...

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст - 9,3 года), а самый старый - в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее...

Фото дня: гигантская утка против водителей

Путь автомобилистам на одной из местных автотрасс преграждала… огромная резиновая утка! Фотографии утки моментально разошлись по соцсетям, где у них нашлось немало поклонников. Как сообщает The Daily Mail, гигантская резиновая утка принадлежала одному из местных автомобильных дилеров. Судя по всему, на дорогу надувную фигуру снес...

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора...

КАК выбрать и купить автомобиль, Покупка и продажа.

Как выбрать и купить автомобиль Выбор автомобилей, как новых, так и подержанных, на рынке огромен. И не потеряться в этом изобилии поможет здравый смысл и практичный подход к выбору машины. Не поддавайтесь первому желанию купить понравившийся автомобиль, внимательно изучите все...

Самый дорогой во всём мире автомобиль

В мире существует огромное количество автомобилей: красивых и не очень, дорогих и дешёвых, мощных и слабых, своих и чужих. Однако самая дорогая в мире машина одна – это Ferrari 250 GTO, именно 1963 года выпуска и только этот автомобиль считается...

Самая дешевая машина в мире – ТОП-52018-2019года

Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2017 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины - кому происхождение не позволяет ездить...

Рейтинг ТОП-5: самая дорогая машина в мире

К ним можно относиться как угодно - восхищаться, ненавидеть, любоваться, испытывать отвращение, но равнодушным они не оставят никого. Часть из них - это просто памятник человеческой бездарности, выполненный из золота и рубинов в натуральную величину, часть настолько эксклюзивны, что при...

Какой автомобиль купить новичку Когда долгожданные водительские права наконец-то получены, наступает самый приятный и волнительный момент — покупка автомобиля. Автопром наперебой предлагает покупателям самые навороченные новинки и неискушенному водителю очень сложно сделать правильный выбор. А ведь часто именно от первого...

Рейтинг 2018-2019: видеорегистраторы с радар детектором

Требования, которые предъявляются к дополнительному оборудованию в салоне автомобиля, растут стремительными темпами. Вплоть до того, что в салоне элементарно не хватает места для размещения всей необходимой аппаратуры. Если раньше обзору мешали только видеорегистраторы и ароматизаторы воздуха, то сегодня перечень девайсов, ...

Где можно купить новую машину в Москве? Количество автосалонов в Москве скоро достигнет отметки в тысячу. Сейчас в столице можно купить практически любой автомобиль, даже Ferrari или Lamborghini. В борьбе за клиента салоны идут на всевозможные хитрости. Но ваша задача...

Самые покупаемые машины в 2018-2019 году в России

Как выбрать новый автомобиль? Кроме вкусовых предпочтений и технических характеристик будущего автомобиля, вам может помочь список или рейтинг самых продающихся и популярных автомобилей в России в 2016–2017 году. Если автомобиль пользуется спросом, значит, он заслуживает вашего внимания. Очевидный факт россияне...

• Обсуждение
• Вконтакте

Механическая трансмиссия автомобиля предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она отсоединяет двигатель от ведущих колес машины. Объясним из чего состоит механическая коробка передач - как работает.

Механическая «коробка» автомобиля состоит из :

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Схема работы: 1 - первичный вал; 2 - рычаг переключения; 3 - механизм переключения; 4 - вторичный вал; 5 - сливная пробка; 6 - промежуточный вал; 7 - картер.
Картер содержит основные детали трансмиссии. Он крепится к картеру сцепления, который закреплен на двигателе. Т.к. при работе шестерни испытывают большие нагрузки, они должны хорошо смазываться. Поэтому картер наполовину своего объема залит трансмиссионным маслом .

Валы вращаются в подшипниках, установленных в картере. Они имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного, бесшумного и безударного включения передач, путем уравнивания угловых скоростей вращающихся шестерен.

Механизм переключения служит для смены передач в коробке и управляется водителем с помощью рычага из салона авто. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает их от самопроизвольного выключения.

Требования к коробке передач

• Обеспечение наилучших тяговых и топливно-экономических свойств
• высокий КПД
• легкость управления
• безударное переключение и бесшумность работы
• невозможность включения одновременно двух передач или заднего хода при движении вперед
• надежное удержание передач во включенном положении
• простоту конструкции и небольшую стоимость, малые размеры и массу
• удобство обслуживания и ремонта

Чтобы удовлетворить первое требование, необходимо правильно выбрать число ступеней и их передаточные числа. При увеличении числа ступеней обеспечивается лучший режим работы двигателя с точки зрения динамичности и экономии топлива. Но усложняется конструкция, возрастают габаритные размеры, масса трансмиссии.

Легкость управления зависит от способа переключения передач и типа привода. Передачи переключают с помощью подвижных шестерен, зубчатых муфт, синхронизаторов, фрикционных или электромагнитных устройств. Для безударного переключения устанавливают синхронизаторы, которые усложняют конструкцию, а также увеличивают размеры и массу трансмиссии. Поэтому наибольшее распространение получили те, в которых высшие передачи переключают синхронизаторами, а низшие - зубчатыми муфтами.

Как работают шестерни?

Разберемся на примере как происходит изменение величины крутящего момента (числа оборотов) на различных передачах.

а) Передаточное отношение одной пары шестерен
Возьмем две шестерни и сосчитаем число зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

б) Передаточное отношение двух шестерен
На рисунке б) у первой шестерни («А») 20 зубьев, у второй («Б») 40, у третьей («В») - 20, у четвертой («Г») - 40. Дальше простая арифметика. Первичный вал и шестерня «А» вращаются со скоростью 2000 об/мин. Шестерня «Б» вращается в 2 раза медленнее, т.е. она имеет 1000 об/мин, а т.к. шестерни «Б» и «В» закреплены на одном валу, то и третья шестеренка делает 1000 об/мин. Тогда шестерня «Г» будет вращаться еще в 2 раза медленнее - 500 об/мин. От двигателя на первичный вал приходит - 2000 об/мин, а выходит - 500 об/мин. На промежуточном валу в это время - 1000 об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже - двум. Общее передаточное число этой схемы 2х2=4. То есть в 4 раза уменьшается число оборотов на вторичном валу, по сравнению с первичным. Обратите внимание, что если выведем из зацепления шестерни «В» и «Г», то вторичный вал вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса авто, что соответствует нейтральной передаче.

Задняя передача, т.е. вращение вторичного вала в другую сторону , обеспечивается дополнительным, четвертым валом с шестерней заднего хода. Дополнительный вал необходим, чтобы получилось нечетное число пар шестерен, тогда крутящий момент меняет направление:

Схема передачи крутящего момента при включении задней передачи: 1 - первичный вал; 2 - шестерня первичного вала; 3 - промежуточный вал; 4 - шестерня и вал передачи заднего хода; 5 - вторичный вал.

Передаточные числа

Поскольку в «коробке» имеется большой набор шестерен, то вводя в зацепление различные пары, мы имеем возможность менять общее передаточное отношение. Давайте посмотрим на передаточные числа:

Передачи	ВАЗ 2105	ВАЗ 2109
I	3,67	3,636
II	2,10	1,95
III	1,36	1,357
IV	1,00	0,941
V	0,82	0,784
R(Задний ход)	3,53	3,53

Такие числа получаются, в результате деления количества зубьев одной шестерни на делимое число зубьев второй и далее по цепочке. Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с той же угловой скоростью, как первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют – прямой . Как правило, это - четвертая. Пятая (или высшая) имеет передаточное число меньше единицы. Она нужна для езды по трассе с минимальными оборотами двигателя.

Первая и передача заднего хода - самые «сильные». Двигателю не трудно крутить колеса, но машина в этом случае движется медленно. А при движении в гору на «шустрых» пятой и четвертой передачах мотору не хватает сил. Поэтому приходится переключаться на более низкие, но «сильные» передачи.

Первая передача необходима для начала движения , чтобы двигатель смог сдвинуть с места тяжелую машину. Далее, увеличив скорость и сделав некоторый запас инерции, можете переключиться на вторую передачу, более «слабую», но более «быструю», затем на третью и так далее. Обычный режим движения – на четвертой (в городе) или пятой (на трассе) - они самые скоростные и экономичные.

Какие бывают неисправности?

Обычно они появляются в результате грубой работы с рычагом переключения. Если водитель постоянно «дергает» рычаг, т.е. переводит его из одной передачи в другую быстрым, резким движением - это приведёт к ремонту. При таком обращении с рычагом, обязательно выйдут из строя механизм переключения или синхронизаторы.

Рычаг переключения переводится спокойным плавным движением, с микропаузами в нейтральной позиции, чтобы сработали синхронизаторы, оберегающие шестерни от поломок. При грамотном обращении с ним и периодической замене масла в «коробке», она не сломается до конца срока службы.

Шум при работе, зависящий в основном от типа установленных шестерен, значительно уменьшается при замене прямозубых шестерен косозубыми. Правильная работа также зависит от обслуживания в срок.
