Отопление с аккумулятором тепла. Тепловой аккумулятор для отопления

В большинство современных систем отопления заложен изначальный порок, делающий невозможным эффективную организацию обогрева с помощью котла отопления периодического действия. Проблема заключена не в принципе сжигания топлива, хотя там тоже не все гладко, а в организации теплопередачи от источника тепла - фронта горения твердого топлива в воздушное пространство жилых комнат дома или квартиры. Теплоаккумуляторы призваны скомпенсировать потери, вызванные периодической работой котла. Если быть точным, теплоаккумулятор необходим для любого котла отопления периодического действия.

Прибор, гордо именуемый теплоаккумулятором для котлов отопления, представляет собой бак значительной емкости, доходящий в ряде случаев до 10 тонн воды, с системой внутренних теплообменников. Что должно давать применение теплоаккумулятора:

• Безопасное накопление избыточного тепла, генерируемого котлом в водяной поток теплоносителя;
• Увеличить продолжительность цикла нагрев - остывание котельной установки, тем самым упростить ее обслуживание, освободить от необходимости запускать ее ночью или в неудобное для себя время;
• Повысить эффективность работы и увеличить ресурс котлов отопления.

Интересно ! Примитивность конструкции теплоаккумулятора для котлов отопления позволяет изготовить его своими руками, потребуется только бак для воды, трубы для подключения, вентильная аппаратура и сварочный аппарат.

Кроме твердотопливного котла отопления, потребность в использовании теплоаккумулятора есть также у систем на электрических котлах отопления. В этом случае применение теплоаккумулятора продиктовано искусственным выбором в пользу периодического нагрева, причем только в ночной период времени, когда есть возможность использовать более выгодный льготный тариф.

Конструкция современных котлов отопления в угоду производителю максимально оптимизирована с точки зрения затрат и стоимости производства. Современный котел отопления изготовлен из тонколистовой стали с минимальными затратами на дефицитные и дорогостоящие медь и никель, и работает в режиме печки «буржуйки».

В его устройстве нет даже намека на теплоаккумулятор. Такой котел отопления в принципе не способен накапливать тепловую энергию. Сравните современный пеллетный или угольный котел со старыми тяжелеными конструкциями котлов отопления из чугуна, а еще лучше, с устройством обычной деревенской каменной печи. В последнем случае функции теплоаккумулятора максимально эффективно выполняет кирпичная кладка, напрямую поглощающая тепло от пламени и равномерно передающая в воздух помещения в течение 10-12часов.

Поэтому современный котел отопления неэффективен без теплоаккумулятора. Твердотопливный агрегат будет незаменимым в работе и обойдется без многотонных теплоаккумуляторов, если в его устройстве появится система автоматической загрузки топлива в топку и последующей очистки от золы.

Как работает теплоаккумулятор

Назначение аккумулятора тепла — выдавать дополнительную тепловую энергию в контур водяного отопления после снижения или прекращения генерации тепла отопительным котлом. Для этого в огромной емкости находится большое количество кипятка при давлении около 3атм. В корпус бака впаян теплообменник, посредством которого идет «закачка» тепла в аккумулятор и обратный отбор в систему отопления. Зачастую в бак встраивается дополнительный теплообменник с целью получения горячей воды для нужд кухни и ванной.

Принцип смешивания потоков разных температур

Для быстрого разогрева помещения теплоаккумулятор с помощью трехходового клапана выключают из цепи движения разогретого теплоносителя. Только после разогрева потока воды в трубах свыше 60 о С в контур подключается вода из запасника теплоаккумулятора. И, пока работает котел, тепло уходит в двух направлениях: в накопитель и в радиаторы обогрева.

В подобном принципе существуют определенные положительные стороны:

1. Быстрый прогрев жилого помещения, и только после этого происходит сброс избыточного тепла в теплоаккумулятор;
2. Принцип смешивания дает эффективный теплообмен;
3. Запас воды в теплоаккумуляторе является стратегическим резервом для котла, тем самым предотвращает его возможное прогорание при нарушении циркуляции воды в теплоцентрали.

Важно ! В подобной схеме должны быть исключены любые цветные металлы, дающие электрохимическую пару со сталью и алюминием.

В идеале вода, циркулирующая в горячем теплообменнике котла отопления, не должна смешиваться с теплоносителем, протекающим по всей системе отопления. Поэтому зачастую в теплоаккумуляторах используют иную схему - с гидравлической развязкой и разделением потоков.

Система с гидравлической развязкой тепловых носителей

В этой схеме теплоаккумулятор играет роль одного из элементов контура теплоснабжения, его невозможно исключить из потока. Фактически в теплоаккумуляторе происходит постоянная передача тепла от выделенного «горячего» контура котла отопления и остальной массы воды или теплоносителя, циркулирующей в системе обогрева.

Что это дает:

• Высоконагруженный теплообменник котла отопления требует использования специальной, очищенной от примесей и кислорода воздуха воды. Только такая вода гарантирует длительный срок службы трубок и уплотнений теплообменника. Запас необходимого количества подготовленной воды хранится в дополнительном бойлере.
• Посредством специальной схемы разогретой воды из бака теплоаккумулятора можно легко регулировать температуру отобранной жидкости, что упрощает систему управления отоплением.

К недостаткам можно отнести потребность в дополнительных устройствах — двух насосах: циркуляции теплоносителя и системы обеспечения электроснабжения. Иногда для резервирования используют пару устройств - преобразователь напряжения и электрический аккумулятор для котла отопления. В противном случае отключение электроэнергии может привести к серьезной аварии в первичном контуре.

Более сложная и усовершенствованная схема подразумевает использование двух самостоятельных теплообменников, объединенных в одном корпусе теплоаккумулятора. Это более рациональный способ организации работы аккумулятора тепла с высокой степенью резервирования. Именно его можно рекомендовать для желающих изготовить теплоаккумулятор для котла отопления своими руками.

Постройка теплоаккумулятора собственными силами

Для изготовления накопителя тепла следует определиться с тепловой мощностью аккумулятора. Существует определенная методика построения аккумулирующей системы. Количество воды в аккумуляторе принимают, исходя из 30-40л жидкости на каждые 1000Вт тепловой мощности котла. В таком случае для дома в 100м 2 отапливаемой площади потребуется емкость в 350-400литров. Лучшим вариантом будет использование готового бойлерного бака, с датчиками уровня воды, давления и температуры.

Если в качестве рабочей схемы будет выбрана система с подмешиванием, исправно работающая даже при отсутствии специальных насосов, в контур отопления придется дополнительно установить трехпозиционный блок-кран.

Более простые схемы потребуют вмонтировать в бак один или два теплообменника

Важно ! В Сети зачастую рекомендуют устанавливать медные теплообменники из витой медной трубы длиной в 15-17м и диаметром «на просвет» в 15-20мм. Рекомендация имеет сомнительные перспективы, так как медь и железо в контакте с горячей водой интенсивно коррозируют.

Лучше использовать теплообменник из того же материала, что и емкость. Это гарантирует нормальное качество сварочного шва при установке теплообменника. Кроме того, в полости теплоаккумулятора лучше применить анодную защиту магниевыми электродами, аналогичную для электрических бойлеров горячего водоснабжения. Наружные стенки бака — теплоаккумулятора обшивают теплоизоляционными матами или минеральной ватой.

Перспективные варианты теплоаккумуляторов

Одним из интересных решений стали малогабаритные аккумуляторы, использующие вместо воды легкоплавкие парафины или силиконовые масла. Благодаря значительно более высокой теплоемкости появилась возможность использовать безопасные малогабаритные аккумулирующие системы для электрических котлов систем отопления квартир. Вместо 300литровой тяжелой емкости предполагается применение двухсекционного аккумулятора общим объемом в 50л теплоносителя, имеющего тепловой запас в 15кВт\ч.

К сведению ! Чаще всего теплоаккумуляторы применяются в качестве резервного источника тепла при выращивании овощей в теплицах, для быстрого обогрева помещения при резком похолодании или наступлении заморозков.

Как организовать работу автономной обогревательной системы в экономном режиме? Нужно установить теплоаккумулятор для котлов отопления. В итоге значительно повысится эффективность при сокращении затрат на топливо, к тому же снизятся общие расходы на содержание недвижимости.

Мы расскажем о том, как действует агрегат, позволяющий собирать и хранить вырабатываемое котлом тепло. У нас детально описаны все применяемые в быту варианты устройства. В представленной нами статье приведена сфера применения аккумуляторов тепла и правила эксплуатации.

Теплоаккумулятор – это буферный резервуар, предназначенный для накопления избыточных объемов тепла, образующихся во время работы котла. Сохраненный ресурс потом используется в отопительной системе в период между плановыми загрузками основного топливного ресурса.

Подключение правильно подобранного аккумулятора позволяет уменьшить расходы на закупку топлива (в некоторых случаях до 50%) и дает возможность перейти на режим одной загрузки в день вместо двух.

Помимо функции накопления выделяющегося тепла, буферная емкость осуществляет защиту чугунных агрегатов от растрескивания в случае неожиданного и резкого перепада температуры рабочей сетевой воды

Если оснастить оборудование интеллектуальными регуляторами и температурными датчиками, а подачу тепла из накопительного резервуара в отопительную систему автоматизировать, теплоотдача существенно возрастет, а количество порций топлива, загружаемых в камеру сгорания греющего агрегата, заметно уменьшится.

Особенности внутреннего и внешнего устройства

Теплоаккумулятор представляет собой резервуар в форме вертикального цилиндра, сделанный из черной или нержавеющей листовой стали высокой прочности.

На внутренней поверхности прибора имеется слой бакелитового лака. Он предохраняет буферную емкость от агрессивного влияния технической горячей воды, слабых растворов солей и концентрированных кислот. На внешнюю сторону агрегата наносится порошковая краска, стойкая к высоким термическим нагрузкам.

Объем бака варьируется от 100 до нескольких тысяч литров. Самые вместительные модели имеют крупные линейные размеры, затрудняющие размещение оборудования в ограниченном пространстве домашней котельной

Внешняя теплоизоляция изготовляется из вторично-вспененного пенополиуретана. Толщина предохранительного слоя составляет около 10 см. Материал имеет специфическое сложное плетение и внутреннее поливинилхлоридное покрытие.

Такая конфигурация не дает частичкам грязи и мелкого мусора скапливаться между волокнами, обеспечивает высокий уровень водонепроницаемости и повышает общую износостойкость теплоизолятора.

Теплоизолятор не всегда входит в комплект теплоаккумулятора. Иногда его приходится покупать отдельно, а потом самостоятельно монтировать на агрегат

Поверхность защитного слоя закрывается чехлом из кожзаменителя хорошего качества. Благодаря этим условиям вода в буферной емкости остывает гораздо медленнее, а уровень общей теплопотери всей системы существенно снижается.

Принцип работы теплосберегающего изделия

Тепловой аккумулятор функционирует по самой простой схеме. Сверху к агрегату подводится труба от газового, твердотопливного или электрического котла.

По ней в накопительный бак поступает горячая вода. Остывая в процессе, она опускается вниз к месту расположения циркулярного насоса и с его помощью подается обратно в магистральный проход, чтобы вернуться к котлу для следующего подогрева.

Установка теплоаккумулятора предупреждает перегрев теплоносителя в момент, когда котел работает на полную мощность и обеспечивает максимальную теплоотдачу при экономном расходовании топлива. Это снижает нагрузку на отопительную систему и продлевает срок ее службы

Котел любого типа, независимо от вида топливного ресурса, работает ступенчато, периодически включаясь и отключаясь по достижению оптимально подходящей температуры греющего элемента.

Когда работа прекращается, теплоноситель попадает в резервуар, а в системе его заменяет горячая жидкость, не охладившаяся благодаря наличию теплоаккумулятора. В результате даже после отключения котла и перехода его в пассивный режим до следующей закладки топлива, батареи еще какое-то время остаются горячими, а из крана идет теплая вода.

Разновидности аккумулирующих тепло моделей

Все буферные емкости выполняют практически одинаковую функцию, но имеют некоторые конструкционные особенности.

Производители выпускают накопительные агрегаты трех типов:

• пустотелые (не имеющие внутренних теплообменников);
• с одним или двумя змеевиками , обеспечивающими более эффективное функционирование оборудования;
• со встроенными бойлерными баками небольшого диаметра, предназначенными для корректной работы индивидуального комплекса горячего водоснабжения частного дома.

Подключают теплоаккумулятор к греющему котлу и коммуникационной разводке домашней отопительной системы посредством резьбовых отверстий, расположенных во внешнем корпусе агрегата.

Как работает пустотелый агрегат?

Прибор, не имеющий внутри ни змеевика, ни встроенного бойлера, относится к самым простым видам оборудования и стоит дешевле своих более «навороченных» аналогов.

Подсоединяется к одному или нескольким (в зависимости от потребностей хозяев) источникам энергообеспечения через центральные коммуникации, а потом посредством патрубков 1 ½ разводится к точкам потребления.

Предусматривается установка дополнительного греющего элемента, функционирующего на электрической энергии. Агрегат обеспечивает качественный прогрев жилой недвижимости, снижает до минимума риск перегрева теплоносителя и делает эксплуатацию системы полностью безопасной для потребителя.

Когда в жилом доме уже есть отдельная система подачи горячей воды и владельцы не планируют использовать гелиотермические источники тепла для обогрева помещения, целесообразно сэкономить деньги и установить пустотелую буферную емкость, в которой вся полезная площадь бака отдана теплоносителю, а не занята змеевиками

Теплоаккумулятор с одним или двумя змеевиками

Тепловой аккумулятор, оснащенный одним или двумя теплообменниками (змеевиками) – это прогрессивный вариант оборудования широкого спектра применения. Верхний змеевик в конструкции отвечает за отбор тепловой энергии, а нижний осуществляет интенсивный прогрев самой буферной емкости.

Наличие теплообменных узлов в агрегате позволяет круглосуточно получать горячую воду для бытовых нужд, подогревать резервуар от солнечного коллектора, осуществлять прогрев придомовых дорожек и максимально рационально использовать полезное тепло в любых других удобных целях.

Модуль с внутренним бойлером

Теплоаккумулятор со встроенным бойлером представляет собой прогрессивный агрегат, не только накапливающий излишки выработанного котлом тепла, но и обеспечивающий поставку в кран горячей воды для бытовых целей.

Внутренняя бойлерная емкость изготовляется из нержавеющей легированной стали и оснащается магниевым анодом. Он снижает уровень жесткости воды и предотвращает образование накипи на стенках.

Подходящий объем буферной емкости хозяева выбирают самостоятельно, но специалисты говорят, что в покупке резервуара менее 150 литров нет практического смысла

Агрегат такого типа подключается к различным источникам энергии и корректно работает как с открытыми, так и с закрытыми системами. Контролирует уровень температуры действующего теплоносителя и предохраняет отопительный комплекс от перегрева котла.

Оптимизирует расход топлива и уменьшает количество и периодичность загрузок. Совмещается с солнечными коллекторам любых моделей и может функционировать в качестве заменителя гидравлической стрелки.

Область применения теплоаккумулятора

Теплоаккумулятор собирает и накапливает выработанную греющей системой энергию, а потом помогает использовать ее максимально рационально для эффективного отопления и обеспечения жилых помещений горячей водой.

Приобретать прибор для аккумулирования излишков греющего ресурса нужно только в специализированных магазинах. Продавец должен предоставить покупателю сертификат качества изделия и полную инструкцию по использованию

Работает с разными видами оборудования, но чаще всего используется в комплексе с солнечными коллекторами, твердотопливными и электрическими котлами.

Тепловой аккумулятор в гелиосистеме

Солнечный коллектор – это современный вид оборудования, позволяющий использовать бесплатную гелиоэнергию для повседневных бытовых нужд. Но без теплоаккумулятора оборудование не способно полноценно функционировать, так как поступает неравномерно. Это связано со сменой времени суток, погодными условиями и сезонностью.

Гелиоколлектор, оснащенный теплоаккумулятором, размещают на южной стороне участка. Там прибор поглощает максимум энергии и дает эффективную отдачу

Если же система отопления и водоснабжения питается только от единого источника энергии (солнце), в какие-то моменты у жильцов могут возникать серьезные проблемы с поставкой ресурса и получением привычных элементов комфорта.

Избежать этих неприятных моментов и максимально рационально использовать ясные, солнечные дни для накопления энергии поможет теплоаккумулятор. Для работы в гелиосистеме он использует высокую теплоемкость воды, 1 литр которой, остывая всего на градус, выделяет тепловой потенциал для подогрева 1 кубометра воздуха на 4 градуса.

Солнечный коллектор и теплоаккумулятор составляют единую систему, дающую возможность использовать гелиоэнергию как единственный источник для отопления жилого дома

В период пиковой солнечной активности, когда собирает максимальное количество света и выработка энергии значительно превышает расход, теплоаккумулятор накапливает излишки и подает их в греющую систему, когда поступление ресурса извне уменьшается или даже прекращается, например, в ночное время суток.

С вариантами и схемами для загородной собственности ознакомит следующая статья, которую мы советуем прочесть.

Буферный бак для твердотопливного котла

Цикличность – характерная черта работы . На первом этапе в топку загружаются дрова и в течение некоторого времени происходит разогрев. Максимальная мощность и самые высокие температуры наблюдаются на пике горения закладки.

Потом теплоотдача постепенно снижается, а когда дрова окончательно догорают, процесс выработки полезной греющей энергии прекращается. По этому принципу функционируют все котлы, включая приборы длительного горения.

Точно настроить агрегат на генерацию тепловой энергии с привязкой к необходимому в каждый конкретный момент уровню потребления возможности нет. Эта функция доступна только в более прогрессивном оборудовании, например, в современных газовых или электрических греющих котлах.

Поэтому непосредственно в момент розжига и во время выхода на фактическую мощность, а потом в процессе остывания и вынужденного пассивного состояния оборудования тепловой энергии для полноценного отопления и подогрева горячей воды может просто не хватить.

Зато во время пикового функционирования и активной фазы горения топлива количество выделяемой энергии будет избыточным и ее большая часть, буквально, «вылетит в трубу». В итоге ресурс потратится нерационально, а хозяевам придется постоянно загружать в котел новые порции топлива.

Чтобы дом долго обогревался после отключения твердотопливного котла, нужно приобрести буферную емкость большого размера. Накопить солидный объем ресурса в маленьком резервуаре не удастся и его покупка окажется бессмысленной тратой денег

Решает эту проблему установка теплоаккумулятора, который в момент повышенной активности будет накапливать тепло в резервуаре. Потом, когда дрова перегорят и котел перейдет в пассивный режим ожидания, буфер передаст собранную энергию , который прогреется и начнет циркулировать по системе, обогревая помещение в обход остывшего прибора.

Резервуар для электрической системы

Электрическое греющее оборудование – довольно дорогой вариант, но и его иногда устанавливают, причем, как правило, в комплексе с твердотопливным котлом.

Обычно устраивают там, где другие источники получения тепла недоступны в силу объективных причин. Конечно, при таком способе отопления счета за электроэнергию серьезно увеличиваются и домашний комфорт обходится хозяевам в немалые деньги.

Устанавливать буферный резервуар нужно непосредственно возле отопительного котла. Оборудование имеет солидные габариты и в частном доме для него придется выделить специальное помещение. Полностью окупится система в течение 2-5 лет

С целью сокращения расходов на оплату электричества целесообразно использовать оборудование по максиму в период льготной тарификации, то есть, по ночам и в выходные дни.

Но такой эксплуатационный режим возможен только при наличии вместительной буферной емкости, где будет скапливаться выработанная в льготный период энергия, которую потом можно будет потратить на отопление и подачу горячей воды в жилые помещения.

Накопитель энергоресурса своими руками

Максимально простую модель теплового аккумулятора можно сделать своими руками из готовой стальной бочки. Если таковой в распоряжении нет, придется приобрести несколько листов нержавейки толщиной не менее 2 мм и сварить из них подходящую по размеру емкость в форме вертикального цилиндрического бака.

Использовать для изготовления теплоаккумулятора еврокуб не рекомендуется. Он рассчитан на контакт с теплоносителем, имеющим рабочую температуру до + 70 ºС и просто не выдержит более горячих жидкостей

Руководство по изготовлению самоделки

Для подогрева воды в буфере потребуется взять медную трубку диаметром 2-3 сантиметра и длиной от 8 до 15 м (в зависимости от размеров бака). Ее придется согнуть в спираль и разместить внутри резервуара.

Аккумулятором в такой модели выступит верхняя часть бочки. Оттуда нужно вывести отводной патрубок для выхода горячей воды, а снизу сделать такой же для входа холодной. Каждый отвод оснастить краном для контроля поступления жидкости в накопительную зону.

В открытой отопительной системе в качестве буферного резервуара можно использовать стальной прямоугольный бак. В закрытой системе это исключено по причине возможных скачков внутреннего давления

На следующем этапе необходимо проверить емкость на герметичность, наполнив ее водой или смазав сварные швы керосином. Если утечки нет, можно перейти к созданию утеплительного слоя, который позволит жидкости внутри бака максимально долго оставаться горячей.

Как утеплить самодельный агрегат?

Для начала внешнюю поверхность емкости нужно тщательно зачистить и обезжирить, а затем прогрунтовать и покрасить термостойкой порошковой краской, защитив таким способом от коррозии.

Потом обернуть резервуар стекловатным утеплителем или рулонной базальтовой ватой толщиной 6-8 мм и закрепить ее шнурами либо обычным скотчем. При желании накрыть поверхность листовым металлом или «закутать» бак в фольгированную пленку.

Не стоит применять для утепления экструдированный пенополистирол или пенопласт. С наступлением холодов в этих материалах могут завестись мыши, ищущие себе теплое местечко для зимнего проживания

Во внешнем слое следует вырезать отверстия для отводных патрубков и подключить емкость к котлу и отопительной системе.

Буферную емкость нужно оснастить термометром, датчиками внутреннего давления и взрывным клапаном. Эти элементы позволяют контролировать потенциально возможный перегрев бочки и время от времени сбрасывать избыточное давление.

Скорость расхода накопленного ресурса

Точно ответить на вопрос, как быстро расходуется накопленное в аккумуляторе тепло, невозможно.

Как долго проработает на ресурсе, собранном в буферном резервуаре, напрямую зависит от таких позиций, как:

• фактический объем накопительной емкости;
• уровень теплопотерь в отапливаемом помещении;
• температура воздуха на улице и текущее время года;
• установленные значения термодатчиков;
• полезная площадь дома, которую необходимо обогреть и снабдить горячей водой.

Отопление частного дома при пассивном состоянии греющей системы может осуществляться от нескольких часов до нескольких суток. В это время котел «отдохнет» от нагрузки и его рабочего ресурса хватит на большее количество времени.

Правила безопасной эксплуатации

К тепловым аккумуляторам, сделанным в домашних условиях своими руками, предъявляют особые требования безопасности:

1. Горячие элементы резервуара не должны прилегать или как-то иначе контактировать с легковоспламеняющимися и взрывоопасными материалами и веществами. Игнорирование этого пункта может спровоцировать возгорание отдельных объектов и пожар в котельном помещении.
2. Закрытая отопительная система предполагает постоянное высокое давление теплоносителя, циркулирующего внутри. Для обеспечения этого пункта конструкция резервуара должна быть полностью герметична. Дополнительно можно усилить ее корпус ребрами жесткости, а крышку на баке оснастить прочными резиновыми прокладками, устойчивыми к интенсивным эксплуатационным нагрузкам и повышенным температурам.
3. Если в конструкции присутствует дополнительный ТЭН, необходимо очень тщательно заизолировать его контакты, а бак – обязательно заземлить. Таким способом удастся избежать удара током и короткого замыкания, способного вывести систему из строя.

При соблюдении этих правил эксплуатация сделанного своими руками теплоаккумулятора будет полностью безопасной и не доставит хозяевам никаких проблем и хлопот.

Выводы и полезное видео по теме

Установка теплоаккумулятора для домашней системы отопления очень выгодна и экономически оправдана. Наличие этого агрегата уменьшает трудозатраты по растопке котла и позволяет делать закладку греющего ресурса не дважды в день, а всего один раз.

Существенно снижается расход топлива, необходимого для корректной работы отопительного оборудования. Использование произведенного тепла осуществляется в оптимальном режиме и не тратится понапрасну. Затраты на обогрев и горячее водоснабжение снижаются, а условия проживания становятся более удобными, комфортными и приятными.

Расскажите нам о том, как устанавливали теплоаккулятор на ваш котел. Поделитесь технологическими тонкостями процесса и впечатлениями об эффективности работы устройства. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото, задавайте вопросы по спорным моментам.

Отопление дровами или углем не слишком радует. Топить приходится часто, особенно в морозы, времени и сил это отнимает много. К тому же прыгающая температура — то холодно, то жарко — радости тоже не приносит. Решить эти проблемы можно установив теплоаккумулятор (аккумулятор тепла) для отопления.

Что такое теплоаккумулятор для отопления

В самом простом случае теплоаккумулятор для системы отопления представляет собой емкость, заполненную теплоносителем (водой). Эта емкость подключена к отопительному водогрейному котлу и к системе отопления (через патрубки подходящего диаметра). В более сложных устройствах внутри емкости располагается теплообменник, подключенный к котлу отопления. Также из этой емкости может быть запитана гребенка горячего водоснабжения — через другой теплообменник.

Делают аккумуляторы тепла для отопления, как правило, из стали — обычной, конструкционной или нержавеющей. По форме они могут быть цилиндрические или в виде параллелепипеда (квадратные). Так как они призваны сохранять тепло, большое внимание уделяется утеплению.

Для чего нужен

Установка теплового аккумулятора (ТА) для индивидуального отопления может решать сразу несколько задач. Чаще всего ТА ставят там, где топят дровами или углем. В этом случае решаются такие задачи:

• Бак с водой — гарант того, что в системе не перегреется вода (при правильном расчете длины теплообменника и емкости резервуара).
• При помощи аккумулированного в теплоносителе тепла, поддерживается нормальная температура после того как закладка топлива прогорела.
• За счет того, что в системе есть запас тепла, реже надо топить.

Все эти соображения и заставляют покупать совсем недешевый теплоаккумулятор для отопления.

Некоторые умельцы изготавливают . Это эконом-вариант, но и он обходится не менее чем в 20-50 тыс. рублей. С покупным ТА придется потратить в разы больше, чем с самодельным.

Аккумуляторы тепла недешевы, но результат их применения стоит того. Во-первых, это повышает безопасность (система отопления не закипит, не порвет трубы и т.п.). Во-вторых, не придется так часто топить. В-третьих, более стабильная температура, так как емкость с водой является буфером, сглаживающим температурные скачки, которыми отличается отопление на дровах и угле (то жарко, то прохладно). Поэтому эти устройства называют еще и «буферная емкость для отопления».

Подключить два котла через буферную емкость — легко и просто

Отдельно стоит сказать про экономию дров и угля. В системе отопления без ТА, в относительно теплые дни приходится ограничивать доступ воздуха, снижая интенсивность горения. Иначе в доме слишком жарко. Так как обычные твердотопливные (ТТ) котлы на такие режимы не особо рассчитаны, КПД котла в таком случае очень низкое. Большая часть тепла банально улетает в трубу. В случае с установленным водяным аккумулятором тепла все как раз наоборот: вам нет необходимости ограничивать горение. Чем быстрее нагреется вода, тем лучше. Важно только правильно рассчитать параметры системы.

Еще один из вариантов — теплоаккумулятор для отопления со встроенным трубчатый электронагревателем (ТЭНом). Это дает возможность еще более увеличить время между запусками твердотопливного котла. Причем если в вашем регионе действует ночной тариф, включать электроподогрев можно на ночь. Тогда это не будет так сильно «бить по кошельку». Также можно решить проблему недостаточной мощности выбранного и установленного отопительного котла.

Есть и другие области применения. Например, некоторые хозяева ставят по два котла. Для резервирования на всякий случай, так как не всегда есть один из видов топлива. Эта практика достаточно распространена. Их подключение через тепловой аккумулятор значительно упрощает обвязку. Нет нужды ставить множество запорно-регулирующей арматуры. Вывести котлы в тепловой аккумулятор — и все проблемы. Кстати, к той же емкости можно подключить и . Они тоже элементарно вписываются в такую схему. Кстати, теплом, запасенным в солнечный день при помощи солнечных коллекторов, можно отапливаться до двух дней.

Владельцы электрокотлов ставят буферную емкость для экономии. Да, этим увеличивается объем теплоносителя, который приходится греть, но котел запускают во время льготного тарифа — ночью. Днем же температура просто поддерживается тем теплом, которое «запасено» в теплоаккумуляторе. Насколько выгоден такой способ — зависит от региона. В некоторых регионах ночные тарифы существенно ниже дневных, т.е. вполне реально сделать отопление более дешевым.

Как рассчитать объем ТА

Чтобы теплоаккумулятор для отопления выполнял свои функции, надо правильно выбрать его объем. Есть несколько методик:

• по отапливаемой площади;
• по мощности котла;
• по запасу времени.

Большая часть методов основана на опыте использования. По этой причине существует «вилка» в рекомендациях. Например, от 35 до 50 литров на квадратный метр отапливаемой площади. Как конкретно определить цифру? Стоит принять во внимание регион проживания и степень утепления дома. Если живете в регионе с не самой суровой зимой или дом утеплен отлично, лучше брать по нижней границе или около того. В противном случае — по верхней.

При выборе объема теплоаккумулятора для отопления также надо принимать во внимание два момента. Первый — большое количество воды позволит намного реже ее греть. За счет запасенного тепла можно длительное время поддерживать температуру. Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение.

По отапливаемой площади

Подобрать объем аккумулятора тепла для системы отопления можно по площади помещения. Считается, что на десять квадратных метров необходимо от 35 до 50 литров. Выбранное значение умножают на квадратуру, поделенную на десять, получают искомый объем.

Например, в систему отопления дома площадью 120 м² со средним утеплением лучше установить теплоаккумулятор для отопления на 120 м² / 10 * 45 л = 12 * 45 = 540 литров . Для Средней полосы этого будет маловато, так что стоит смотреть на емкости объемом примерно 800 литров.

Вообще, чтобы проще было ориентироваться, для дома площадью 160-200 квадратных метров, расположенного в Средней полосе, со средним утеплением, оптимальный объем бака — 1000-1200 литров. Да, при таком объеме в холода придется топить чаще. Зато это и не слишком подорвет ваш бюджет, и позволит достаточно комфортно существовать практически всю зиму.

По мощности котла

Так как трудиться над нагревом воды в баке придется котлу, есть смысл рассчитать объем исходя из его возможностей. В этом случае на 1 кВт мощности берут 50 литров емкости.

Можно сделать еще проще — воспользоваться таблицей (желтым закрашены оптимальные по затратам и производительности значения)

С расчетом все просто. Для котла на 20 кВт подходит ТА на 1000 литров. При таком объеме теплоаккумулятора для отопления, топить придется раза два в сутки.

По желаемой длительности простоя и теплопотерям

Этот способ — более точный, так как позволяет подобрать размеры конкретно под параметры вашего дома (теплопотери) и ваши пожелания (длительность простоя).

Рассчитаем объем теплоаккумулятора для дома с теплопотерями 10 кВт/час и время простоя — 8 часов. Нагревать воду будем до 88 °C, а остывать она будет до 40°C. Расчет такой:

Для данных условий, необходимая емкость теплового аккумулятора для отопления — 1500 литров. Это потому, что теплопотери 10 кВт/час — слишком много. Это дом практически без отопления.

Виды буферных емкостей, особенности их использования

Речь пойдет о «начинке» теплоаккумуляторов для отопления. Внешне все они выглядят одинаково, а вот внутри может быть совсем пусто, а могут стоять теплообменники. Обычно это труба — гладкая или гофрированная — скрученная в спирали. Вот по наличию, количеству и расположению этих спиралей и различают теплоаккумулятор для отопления.

Буферные емкости для системы отопления бывают с разной «начинкой»

Без теплообменника

По сути, это просто теплоизолированный бак с прямым подключением котла и потребителей. Такой теплоаккумулятор использоваться может в системах, где допустим одинаковый теплоноситель. Например, ГВС так не подключишь. Даже если в качестве теплоносителя используется вода, она далека по составу от питьевой или даже от той, которую можно использовать для бытовых нужд. Как техническую — возможно, но и то не во всех случаях.

Второе ограничение — давление на потребителях. В любом режиме эксплуатации рабочее давление потребителей должно быть не ниже чем давление в котле и самом баке. Так как система единая, то и давление будет общим. Тут все понятно и объяснений не требуется.

Третье ограничение — по температуре. Максимальная температура на выходе из котла не должна превышать уровень допустимых температур всех остальных компонентов системы. Это тоже пояснений не требует.

Теплоаккумулятор без теплообменника — это просто герметичная утепленная емкость с патрубками для подключения котла и потребителей

В принципе, это самый дешевый вариант теплоаккумулятора для отопления, но выбор не самый лучший. Дело в том, что теплообменник котла долго не проживет. Через него прокачиваться будет весь немалый объем воды и откладываться немалое количество солей. А если еще и расход воды будет — в качестве горячего водоснабжения — то источник солей станет неиссякаемым, так как будет пополняться свежей водой из крана. Так что теплоаккумулятор без теплообменника ставим в крайнем случае — если уж совсем нет средств на более дорогие устройства.

С теплообменником в нижней или верхней части емкости, с двумя (бивалентные)

Установка теплообменника, подключенного к котлу, решает многие проблемы. По этому кругу циркулирует небольшой объем теплоносителя и с остальной частью он не смешивается. Так что много солей на теплообменнике котла не отложится. Кроме того снимаются проблемы с давлением и температурой. Так как контур замкнутый, давление в нем не оказывает влияния на остальные части системы и может быть любым в разумном диапазоне.

По температуре остаются ограничения: важно чтобы теплоноситель не закипел. Но это решается — есть специальные способы решения.

А вот где лучше устанавливать в теплоаккумуляторе теплообменник от котла — вверху или внизу? Если поставить его внизу, в емкости будет происходить постоянное движение. Нагретый теплоноситель будет подниматься вверх, более холодный опускаться вниз. Таким образом вся вода в емкости будет более-менее одинаковой температуры. Это хорошо, если вам для всех потребителей нужна одинаковая температура. В таких случаях выбирают теплоаккумуляторы с нижним расположением теплообменника.

Если спираль от котла расположена в верхней части, теплоноситель греется послойно. Самая высокая температура получается в верхней части, постепенно понижается книзу. Такое температурное расслоение может быть полезным, если вы подаете воду разной температуры. Например, в радиаторы можно давать погорячее. Подключать трубы, идущие к ним, надо к самым верхним выводам. На теплый пол нужен теплый теплоноситель — берем его со средины. Так что и это неплохой вариант.

Есть также теплоаккумуляторы с двумя теплообменниками. К ним подключают выходы от разных источников тепла. Это может быть два котла, котел + солнечные коллекторы, другие варианты. Тут просто придется решить, какой из источников подключать вверх, а какой вниз. В некоторых моделях ТА, спиральные теплообменники вложены один в другой. Тогда все проще — прикидываете какой из источников может прогреть больший объем, тот подключаете к наружному теплообменнику. Второй — к внутреннему.

Варианты для ГВС

Установка теплоаккумулятора решает проблему горячего водоснабжения. Есть несколько способов обеспечить подогрев воды для технических нужд.

Как уже говорилось, подогретую воду можно брать напрямую из бака. Но качество ее будет техническим. Хотите вы такую использовать для душа, ванн, мытья посуды — без вопросов. Нет — придется ставить теплоаккумулятор со специальным теплообменником, подключать его к гребенке холодной воды, обвязывать. Зато вода будет должного качества.

Еще один вариант — теплоаккумулятор со встроенным баком для горячей воды. Применяется для тех случаев, когда теплая вода нужна не в то время, когда идет активный нагрев теплоносителя. Расположенный в верхней части бак сохраняет тепло, так что и при остывании остального объема вода остается теплой. Баки могут быть дополнительно оборудованы ТЭНами. Это даст возможность в любом случае иметь воду нужной температуры.

Чем выгоден теплоаккумулятор для отопления со встроенным баком для горячей воды? Экономится место. Чтобы поставить ТА и бойлер косвенного нагрева рядом, потребуется намного больше места. Второй плюс — есть небольшая экономия по затратам. Минус — если выходит из строя буферная емкость, вы лишаетесь и горячей воды, и отопления.

При использовании газового котла у нас нет необходимости самостоятельно поддерживать определенную температуру в контуре отопления – этим занимается автоматика. Но все меняется, когда в доме ставится твердотопливный котел. Топливо в нем горит неравномерно, что приводит к остыванию или перегреву отопительной системы. Компенсировать данные колебания и стабилизировать температуру в контуре поможет теплоаккумулятор для отопления. Вместительный накопительный бак сможет удержать в себе избыток тепловой энергии, постепенно отдавая его в систему отопления.

В этом обзоре мы рассмотрим:

• Как работают теплоаккумуляторы для систем отопления;
• Как рассчитать необходимый объем аккумуляторного бака;
• Как подключаются накопительные емкости;
• Самые популярные модели тепловых накопителей.

Пройдемся по этим пунктам более подробно.

Принцип действия теплоаккумуляторов

Если установить в доме твердотопливный котел, возникнет суровая необходимость в регулярном подкладывании все новых порций дров. Все дело в ограниченном объеме камеры сгорания – она не может вместить в себя безлимитное количество поленьев. Да и систем их автоматической подачи еще не придумали, если не брать в расчет пеллетные котлы с автоматикой. Иными словами, за работой системы отопления придется следить самостоятельно.

Максимальную мощность данные котлы развивают в тот момент, когда в них весело полыхают дрова. В этот момент они дают много лишней энергии, поэтому пользователи дозируют дрова аккуратно, подкладывая их по одному полену. В противном случае в доме будет слишком жарко. Ничего хорошего в этом нет, так как из-за этого возрастает количество подходов, и без того высокое. Проблема решается с помощью теплоаккумулятора.

Тепловой аккумулятор для отопления представляет собой аккумулирующую емкость, в которой накапливается горячий теплоноситель. Причем в контур отопления энергия отдается строго дозировано, что обеспечивает стабильность температуры. За счет этого домочадцы избавляются от температурных колебаний и частых подходов для закладки дров. Аккумулирующие баки способны накапливать излишки тепловой энергии и плавно отдавать их в отопительные контуры.

Попробуем объяснить принцип работы на пальцах:

Простота конструкции термоаккумулятора не только повышает надежность агрегата, но и упрощает ремонт и плановое обслуживание.

• Установленный в системе отопления с теплоаккумулятором отопительный котел загружается дровами и производит большое количество тепловой энергии;
• Полученная энергия направляется в тепловую батарею и накапливается там;
• Одновременно с этим, с помощью теплообменника, происходит забор тепла для системы отопления.

Буферный бак для отопления (он же теплоаккумулятор) работает в двух режимах – накопление и отдача. При этом мощность котла может превышать необходимую тепловую мощность для обогрева жилища. Пока в топке будут гореть дрова, будет происходить накопление тепла в термоаккумуляторе. После того как поленья потухнут, энергия еще долго будет забираться из аккумулятора.

Примерно так же устроены аккумуляторы тепла Лежебока для парников и теплиц – днем они накапливают тепло от солнца, а ночью отдают его, согревая растения и препятствуя их замерзанию. Только выглядят они несколько по-другому.

Теплоаккумуляторы для систем отопления необходимы и в том случае, если в качестве источника тепла используются солнечные батареи или тепловые насосы. Те же батареи не могут давать тепло круглосуточно, так как в темное время суток их эффективность падает до нуля. В светлое время дня они будут не только отапливать дом, но и накапливать тепловую энергию в накопительном баке.

Теплоаккумуляторы могут пригодиться при использовании электрических котлов. Такая схема оправдывает себя на двухтарифной системе оплаты. В этом случае система настраивается так, чтобы в ночное время происходило накопление тепла, а в дневное начиналась ее отдача. Благодаря этому у потребителей появляется возможность сэкономить деньги на потреблении электроэнергии.

Разновидности теплоаккумуляторов

Аккумулятор тепла для системы отопления представляет собой вместительный бак, оснащенный солидной теплоизоляцией – именно она отвечает за минимизирование теплопотерь. С помощью одной пары патрубков аккумулятор подключается к котлу, а с помощью другой пары – к системе отопления. Также здесь могут быть предусмотрены дополнительные патрубки для подключения контура ГВС или дополнительных источников тепловой энергии. Давайте разберем основные виды теплоаккумуляторов для систем отопления:

При наличие циркуляционного насоса появляется возможность использовать сразу несколько буферных баков, что позволяет равномерно прогревать сразу несколько помещений.

• Буферная емкость – представляет собой простейший бак, лишенный внутренних теплообменников. Конструкция предусматривает использование одного и того же теплоносителя в котле и батареях, при одинаковом допустимом давлении. Если планируется пропускать через котел один теплоноситель, а по батареям другой, следует подключить к теплоаккумулятору внешний теплообменник;
• Тепловые аккумуляторы для индивидуального отопления с нижним, верхним или сразу с несколькими теплообменниками – такие теплоаккумуляторы позволяют организовать два самостоятельных контура. Первый контур представляет собой бак, подключенный к котлу, а второй – контур отопления с батареями или конвекторами. Теплоносители здесь не смешиваются, в обоих контурах может быть разное давление. Нагрев ведется с помощью теплообменника;
• С проточным теплообменником контура ГВС или с баком – для организации горячего водоснабжения. В первом случае вода может потребляться весь день и равномерно. Вторая схема предусматривает накопление воды с целью ее быстрой отдачи в определенное время (например, вечером, когда все принимают душ перед сном) – аналогичным образом устроены бойлеры косвенники, накапливающие воду.

Конструкция теплоаккумуляторов для отопления может быть самой разной, выбор подходящего варианта зависит от сложности отопительной системы, ее характеристик и количества источников горячего теплоносителя.

Некоторые теплоаккумуляторы оснащаются ТЭНами с термостатами, что позволяет обеспечить потребителей теплом в ночное время, когда теплоноситель уже остыл, а подкинуть дрова в топку некому. Также они пригодятся при использовании тепловых насосов и солнечных батарей.

Расчет объема теплоаккумулятора

Мы вплотную подошли к самому сложному вопросу – к расчету необходимого объема теплоаккумулятора. Для этого мы воспользуемся следующей формулой – m=W/(K*C*Δt). Буквой W обозначается количество избыточного тепла, K – это КПД котла (указываем десятичной дробью), C – теплоемкость воды (теплоносителя), а Δt – разница температур, определяемая путем вычитания температуры теплоносителя на обратной трубе из температуры на подающей трубе. Например, она может составить 80 градусов на выходе и 45 на обратке – итого получаем Δt=35.

Для начала рассчитаем количество избыточного тепла. Предположим, что на дом площадью 100 кв. м. нам необходимо 10 кВт тепла в час. Время горения на одной закладке дров составляет 3 часа, а мощность котла составляет 25 кВт. Следовательно, за 3 часа котел выработает 75 кВт тепла, из которых на отопление необходимо отправить всего 30 кВт. Итого у нас остаются 45 кВт избыточного тепла – этого хватит еще на 4,5 часа обогрева. Чтобы не потерять данное тепло и не снижать количество загружаемых дров (иначе мы банально перегреем систему), следует воспользоваться теплоаккумулятором.

Что касается теплоемкости воды, то она составляет 1,164 Вт*час/кг*°С – если не разбираетесь в физике, просто не вдавайтесь в подробности. И помните, что если вы будете использовать другой теплоноситель, то его теплоемкость будет другой.

Проведя необходимые вычисления, используя наши советы, Вы без труда сможете подобрать модель, наиболее точно удовлетворяющую все Ваши запросы.

Итого у нас есть все четыре значения – это 45000 Вт тепла, КПД котла (предположим, 85%, что в дробном исчислении будет 0,85), теплоемкость воды 1,164 и разница температур в 35 градусов. Проводим вычисления – m=45000/(0,85*1,164*35). При данных цифрах объем получается равным 1299,4 литра. Округляем и получаем емкость теплоаккумулятора для нашей системы отопления равную 1300 литрам.

Если не получается провести расчеты самостоятельно, воспользуйтесь специальными калькуляторами, вспомогательными таблицами или помощью специалистов.

Схемы подключения

Самая простая схема подключения теплоаккумулятора к твердотопливному котлу предусматривает использование одного и того же теплоносителя при равном давлении в котле и системе отопления. Для этих целей подойдет самый простой накопительный бак без теплообменников. На обратных трубах ставятся два насоса – регулируя их производительность, мы обеспечим регулировку температуры в системе отопления. Есть и схожая схема с применением трехходового клапана – она позволяет регулировать температуру за счет смешивания горячего теплоносителя и остывшего теплоносителя из обратной трубы.

Теплоаккумуляторы со встроенным теплообменником созданы для работы в системах отопления с высоким давлением теплоносителя. Для этого внутри них располагаются теплообменники, подключаемые через циркуляционный насос к котлам – так образуется питающий контур. Внутренняя емкость накопителя со вторым циркуляционным насосом и батареями образует контур отопления. В обоих контурах могут циркулировать разные теплоносители, например, вода и гликоль.

Схема твердотопливного котла с теплоаккумулятором и контуром ГВС позволяет обеспечить подачу горячей воды без применения двухконтурного оборудования. Для этого задействуются внутренние проточные теплообменники или встроенные баки. Если горячая вода необходима на протяжении всего дня, рекомендуем купить и установить теплоаккумулятор с проточным обменником. Для пикового единомоментного потребления оптимальны аккумуляторы с баками ГВС.

Также разработаны бивалентные и мультивалентные схемы подключения – они предусматривают использование сразу нескольких источников тепла для работы отопления. Для этого могут использоваться теплоаккумуляторы с несколькими теплообменниками.

Популярные модели

Настало время разобраться с самыми популярными моделями теплоаккумуляторов для систем отопления. Мы рассмотрим продукцию отечественных и зарубежных производителей.

Производителем теплоаккумуляторов Прометей является новосибирская компания «СибЭнергоТерм». Она выпускает модели объемом 230, 300, 500, 750 и 1000 литров. Гарантия на оборудование составляет 5 лет. Теплоаккумуляторы наделены четырьмя отводами для подключения к отоплению и источникам тепла. За сохранение накопленной энергии отвечает слой теплоизоляции из минваты. Рабочее давление составляет 2 атм., максимальное – 6 атм. При покупке оборудования учитывайте его размеры – так, диаметр модели на 1000 литров составляет 900 мм, из-за чего ее корпус может не вместиться в стандартные дверные проемы шириной 80 см.

Цена представленного теплоаккумулятора для систем отопления варьируется в диапазоне от 65 до 70 тыс. рублей.

Еще один вместительный теплоаккумулятор на 1000 литров воды. Он оснащается одним или двумя гладкотрубными теплообменниками, но лишен теплоизоляции, что необходимо учитывать при его установке – ее придется приобретать отдельно. Диаметр корпуса составляет 790 мм, но если к нему прибавляется теплоизоляция, то диаметр вырастает до 990 мм. Максимальная температура в системе отопления составляет +110 градусов, в контуре ГВС – до +95 градусов.

Данные теплоаккумуляторы представлены модификациями с шестью или десятью подключениями. Также на борту предусмотрена клеммы температурных датчиков. Емкость баков составляет 960 литров, рабочее давление – до 3 бар. Толщина теплоизоляционного слоя составляет 80 мм. Использование других жидкостей в качестве теплоносителя, кроме воды, не допускается – это касается обоих контуров, а не только контура отопления. При необходимости, возможно последовательное подключение нескольких теплоаккумуляторов в единый каскад.

Самодельные тепловые аккумуляторы

Ничто не мешает собрать теплоаккумулятор для системы отопления своими руками – для этого необходимо провести расчеты и нарисовать чертеж, ориентируясь на требуемую вместительность. Баки сооружаются из листового металла толщиной 1-2 мм, раскраиваемого плазморезом, режущим станком или сварочным аппаратом. Теплообменники организуются из металлических прямых или гофрированных труб. А для того чтобы избежать быстрой коррозии металла, необходимо приобрести магниевый анод. В качестве теплоизоляции можно использовать базальтовую вату.

В качестве бонуса приводим подробный чертеж теплоаккумулятора емкостью 500 литров – этого достаточно для поддержания работы системы отопления в небольшом доме.

Видео

Теплоаккумулятор для котлов отопления

Мы продолжаем наш цикл статей темой, которая будет интересна тем, кто отапливает свое жилье твердотопливными котлами. Мы расскажем про теплоаккумулятор для котлов отопления (ТА) на твердом топливе. Это действительно нужный прибор, позволяющий сбалансировать работу контура, сгладить перепады температуры теплоносителя при этом еще и сэкономить. Сразу отметим, что теплоаккумулятор для электрокотлов отопления применяется только в том случае, если в доме стоит электросчётчик с раздельным подсчетом ночной и дневной энергии. В противном случае установка теплоаккумулятора для газовых котлов отопления не имеет никакого смысла.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

• электросеть;
• солнечные батареи.

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Схемы обвязки теплового аккумулятора

Осмелимся предположить, что если вы заинтересовались этой статьей, то, скорее всего, решили сделать тепловой аккумулятор для отопления и его обвязку своими руками. Схем подключения можно придумать много, главное, чтобы все работало. Если вы правильно понимаете процессы, происходящие в контуре, то вполне можете поэкспериментировать. То, как вы подключите ТА к котлу, повлияет на работу всей системы. Давайте для начала разберем самую простую схему отопления с теплоаккумулятором.

Простая схема обвязки ТА

На рисунке вы видите направление движений теплоносителя. Обратите внимание на то, что движение обратки вверх запрещено. Чтобы этого не происходило, насос между ТА и котлом должен прокачивать большее количество теплоносителя, нежели тот, который стоит до резервуара. Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи. Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме.

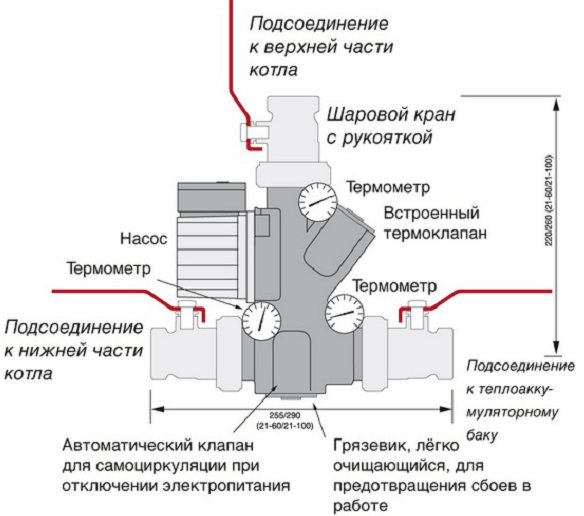

Схема обвязки ТА с контуром прогрева котла

Суть контура разогрева заключается в том, что термостат не подмешивает воду из ТА до тех пор, пока котел не прогреет ее до установленного уровня. Когда котел разогрелся, часть подачи уходит в ТА, а часть перемешивается с теплоносителем из резервуара и поступает в котел. Таким образом, нагреватель всегда работает с уже нагретой жидкостью, что увеличивает его КПД и время разогрева контура. То есть батареи станут теплыми быстрее.

Такой метод установки теплоаккумулятора в систему отопления позволяет использовать контур в автономном режиме, когда насос работать не будет. Обратите внимание, что на схеме показаны только узлы подключения ТА к котлу. Циркуляция теплоносителя к радиаторам происходит по-другому контру, который также проходит через ТА. Наличие двух байпасов позволяет перестраховаться дважды:

• обратный клапан включается в работу, если насос остановлен и шаровой кран на нижнем байпасе перекрыт;
• в случае остановки насоса и поломки обратного клапана циркуляция осуществляется через нижний байпас.

В принципе, в такую конструкцию можно внести некоторые упрощения. Учитывая тот факт, что у обратного клапана высокое сопротивление потока, его можно исключить из схемы.

Схема обвязки ТА без обратного клапана для гравитационной системы

При этом, когда пропадет свет, нужно будет вручную открыть шаровой кран. Следует сказать, что при такой разводке ТА должен находиться выше уровня радиаторов. Если вы не планируете, что система будет работать самотеком, то обвязку системы отопления с теплоаккумулятором можно выполнить по схеме, указанной ниже.

Схема обвязки ТА для контура с принудительной циркуляцией

В ТА создается правильное движение воды, что позволяет шар за шаром, начиная с верхнего, прогревать ее. Возможно, возникнет вопрос, что делать, если не станет света? Об этом мы рассказывали в статье об источниках альтернативного питания для системы обогрева. Это будет экономнее и удобнее. Ведь гравитационные контуры выполняются из труб большого сечения, к тому же должны соблюдаться не всегда удобные уклоны. Если посчитать цену труб и фитингов, взвесить все неудобства монтажа и сравнить это все с ценой ИБП, то идея установки альтернативного источника питания станет очень привлекательной.

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг. Подобрать бак можно исходя из двух величин:

• площадь отапливаемого помещения;
• мощность котла.

Методы расчета объёма ТА: площадь помещения х 4 или мощность котла х 25.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

• топливо разгорается;
• уменьшается подача воздуха;
• начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках. ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

utepleniedoma.com

Теплоаккумулятор в системе отопления

Система отопления включает в себя, в привычном сложившемся годами представлении, три элемента - теплоисточник (котел), трубопроводы и непосредственно отопительные приборы (радиаторы). Но если это частный дом с котлом на твердом топливе (дрова, торфобрикет, уголь) и вы хотите повысить КПД и избавить себя от необходимости постоянно следить за топкой, то возможно стоит использовать в системе такой узел, как аккумулятор тепла. [содержание]

Принцип работы аккумулятора тепла

Основная задача, выполняемая теплоаккумулятором - увеличение инерционности системы отопления. Для этого увеличивают объем теплоносителя а, следовательно, и количество тепла, накапливаемое им. Таким образом, аккумулятор представляет изолированную емкость, врезанную в контур отопления.

Как уже говорилось выше, аккумулятор значительно увеличивает инерцию системы, то есть, хотя теплоноситель дольше нагревается, он накапливает больше тепла и дольше его отдает и уменьшает скачки температуры.

Внутреннее устройство теплоаккумулятора

Таким образом, если дом подключен к центральному отоплению или система в качестве теплогенерирующего оборудования использует котлы на газовом или жидком топливе работающие в автоматическом режиме, теплоаккумуляторы это просто лишние затраты материала и средств. Но существуют случаи, когда их применение более чем оправдано:

1. Если в системе отопления применяют котлы на твердом топливе (особенно без бункерной загрузки), и нет возможности обеспечить их постоянное обслуживание (в частном доме). В этом случае аккумулятор тепла обеспечит постоянную стабильную температуру в помещении, и даже сможет сгладить неизбежные скачки при чистке и удалении золы;
2. Если применяется электрическое водяное отопление и применяется дифференцированная система оплаты за электроэнергию. Теплоаккумуляторы позволят произвести накопление тепла в часы, когда тариф минимальный, а в дальнейшем времени можно использовать нагреватели на минимальной мощности;
3. Если система отопления имеет периоды пикового разбора тепловой энергии (чаще всего это связано с расходами на подогрев воды, например при интенсивной работе душевых), а монтаж дополнительно котла нецелесообразен. Аккумулятор сможет обеспечит отдачу тепла в эти как правило непродолжительные промежутки времени.

Где теплоаккумулятор будет «лишним»

Иногда для отопительных систем наоборот желателен быстрый набор температуры и ее снижение, в этом случае увеличенное количество теплоносителя, которое накапливают аккумуляционные емкости, будет только мешать быстрому нагреву и остыванию и точной регулировке температуры. В частности:

1. Если отопление нужно только в короткие промежутки времени и нежелателен перерасход топлива. Например, котельная работает на обогрев сушилки, которая используется только периодически. В этом случае не имеет смысла греть накопленным теплом пустое помещение, из которого выгружен материал.
2. Если кроме отопления теплоустановка используется еще и для обеспечения теплом какого-то технологического оборудования и требуется быстрая и точная смена температурных режимов - повышенная инерция будет только мешать.

Как правильно врезаются теплоаккумуляторы

Если применяется система отопления с принудительной циркуляцией, то точка врезки не играет особого значения, так как доставку тепловой энергии от накопителя осуществляет насос. Можно выбрать любое удобное место учитывая то, что аккумулятор имеет приличные габариты.

Для его корректной работы необходимо правильно расположить подключающие патрубки - вход (по движению носителя тепловой энергии в системе) в нижней части, выход сверху.

Схема подключения теплового аккумулятора

Если используется отопление с естественной циркуляцией, то место врезки играет уже большую роль. Многие совершают ошибку, совмещая теплоаккумуляторы и расширительные баки. Расширительный бак располагается в самой верхней точке отопления и горячая вода из него может начать движение, по трубам только остывая и увеличивая свою плотность. Для эффективной работы аккумулятор тепловой энергии нужно располагать внизу на подающем трубопроводе отопления и по возможности максимально близко к котлу.

Можно ли собрать и установить аккумулятор тепловой энергии самостоятельно?

Аккумуляторы тепловой энергии с конструктивной точки зрения довольно просты - это емкость с теплоизолированными стенками, снабженная патрубками для подключения в систему отопления. Поэтому собрать или приспособить емкости под аккумуляторы не составит трудности для любого человека, который имеет навыки слесарных и сварочных работ.

Может только возникнуть вопрос расчета теплоизоляции стенок. Но в этом случае можно применить принцип «лучше больше чем меньше», так как для баков, используемых в качестве теплоаккумуляторов, ввиду их формы не существует понятие эффективного радиуса теплоизоляции.

На видео ниже показана схема установки и принцип работы теплового аккумулятора:

all-for-teplo.ru

Теплоаккумулятор для системы отопления - основные преимущества. Жми!

Стремление многих хозяев частных домов и коттеджей как можно эффективнее использовать ресурсы для обогрева своего жилища довольно часто сталкивается с одной и той же проблемой, - даже при использовании всех современных технологий утепления и энергосбережения, установке самых экономных отопительных котлов, - существенной экономии ресурсов не происходит.

Во многом это является следствием ошибок, допущенных задолго до постановки вопроса о рачительном использовании ресурсов и применении современных технологий строительства. А вот как быть с новыми, возведенными по всем современным канонам домов, неужели наступил предел развития?

Для большинства это так и останется риторическим вопросом, а вот для тех, кто решил воспользоваться действительно научными знаниями, а не выдержками из рекламных буклетов, стоит задуматься о включении в систему отопления нового элемента – теплоаккумулятора.

Как работает система отопления

В современном понимании энергоэффективности установок отопления, в том числе и отдельного дома или коттеджа, в последнее время акцент существенно сместился с показателя потребления топлива на обогрев помещения на показатель, характеризующий эффективность использования энергии для полного теплоснабжения дома.

Такой обоснованный акцент на энергоэффективность позволяет по-новому посмотреть на проблему теплоснабжения жилища, включающую в себя две основные задачи:

• отопление дома;
• горячее водоснабжение.

Новым путем экономии энергоресурсов в системе теплоснабжения здания сегодня выступает установка в системе отопления дополнительного оборудования, в функции которого входит аккумулировать тепловую энергию и постепенно ее расходовать.

Применение теплового аккумулятора в схеме приборов системы отопления, где основным источником энергии выступает твердотопливный котел, позволяет без дополнительных затрат провести снижение потребления топлива до 50% в отопительный сезон. Но это в будущем, а пока достаточно наглядно следует рассмотреть принцип работы этого устройства.

Принцип работы системы с твердотопливным котлом

Наиболее высокий эффект от подключения в систему будет применительно именно к твердотопливным котлам.

Тепло, выделяемое при сжигании топлива, через теплообменник по трубопроводу поступает в регистры или батареи отопления, являющиеся по сути теми же теплообменниками, только не получающими тепло, а наоборот, отдающие его окружающим предметам, воздуху, в общем, нагревающему помещению.

Остывая, теплоноситель - вода в батареях, опускается вниз и снова перетекает в контур теплообменника котла, где опять нагревается. В такой схеме существует минимум два момента, связанных с большой, если не с огромной потерей тепла:

• прямое направление движения теплоносителя от котла к регистрам и быстрое остывание теплоносителя;
• небольшой объем теплоносителя внутри системы отопления, что не позволяет поддерживать стабильную температуру;
• необходимость постоянного поддержания стабильно высокой температуры теплоносителя в контуре котла.

Важно понимать, что такой подход иначе как расточительным назвать нельзя. Ведь при закладке топлива сначала при высокой температуре горения в помещениях воздух прогреется довольно быстро. Но, как только процесс горения прекратится, завершится и нагрев помещения, и как результат – снова понизится температура теплоносителя, и остынет воздух в помещении.

Использование теплоаккумулятора

В отличие от стандартной системы отопления, система, снабженная аккумулятором тепла, работает несколько иначе. В самом примитивном виде, сразу после котла бак устанавливается в качестве буферного устройства.

Между котлом и трубопроводами устанавливается бак со многослойной теплоизоляцией. Ёмкость бака, а она рассчитывается таким образом, чтобы количество теплоносителя внутри бака было больше, чем в системе отопления, содержит теплоноситель, нагреваемый от котла.

Внутрь бака введены несколько теплообменников для системы отопления и для системы горячего водоснабжения. Нагретый от котла внутренний объем аккумулятора долгое время может поддерживать высокую температуру и постепенно отдавать ее для систем отопления и водоснабжения.

Учитывая то, что самый маленький бак имеет объём 350 литров воды, то нетрудно рассчитать, что потратив одно и то же количество топлива при использовании теплового аккумулятора эффект будет намного больше, чем при прямой системе отопления.

Но это самый примитивный вид теплового прибора. Стандартный, рассчитанный на действительно работу в условиях теплоснабжения отдельного дома, аккумулятор теплоты может иметь:

Цена таких аккумуляторов зависит от многих факторов:

• материала изготовления бака;
• объема внутреннего бака;
• материала, из которого изготовлен теплообменник;
• фирмы изготовителя;
• комплекта дополнительного оборудования;

Замечание специалиста: рассчитать правильную работу всей системы отопления, начиная от ТТ котла и заканчивая диаметром парубков, в принципе можно и самостоятельно, но при этом следует учитывать, что мощность как котла, так и самой установки должна быть рассчитана на работу в условиях максимально низких температур в регионе.

Более детальную информацию по этому вопросу сегодня можно найти на страницах интернет сайтов, как в текстовом виде, так и воспользовавшись услугами специализированных онлайн калькуляторов, ну и конечно в специализированных фирмах, занимающихся разработкой и установкой систем теплоснабжения.

Все управляется электроникой

Возможно, для многих такое понятие, как «умный дом» уже давно вошло в привычный ритм жизни.

Дом, в котором многие функции по содержанию и управлению системами берет на себя электроника, не обходится без участия электронных компонентов и работы системы отопления и водоснабжения с аккумулятором тепла.

Для поддержания стабильно комфортной температуры, необходимо не столько постоянное горение топлива в топке котла, сколько стабильное поддержание температуры в системе отопления. И с такой задачей вполне справляется электронное управление работой теплоаккумулятора.

Возможности платы управления:

Кроме этого, электронная составляющая может отлично использоваться в качестве контроллера работы, как твердотопливного котла, так и электронагревательных приборов, и даже в качестве использования системы солнечного коллектора для получения максимальной выгоды и экономии ресурсов.

Экономический эффект даже от включения в схему теплоснабжения аккумулятора тепла позволяет, как уже говорилось, до 50% снизить затраты на топливо в отопительный сезон, а если учитывать то, что цена на энергоносители постоянно растет, то такое вложение средств становится не просто выгодным, а уже обязательным для новостроек.

Смотрите видео, в котором пользователь очень подробно разъясняет схему устройства твердотопливного котла вкупе с теплоаккумулятором:

teplo.guru

Тепловой аккумулятор в системе отопления: знакомство с принципом работы, варианты исполнения и монтажа

Для чего нужны аккумуляторы тепла в системах отопления? Как они устроены? Каким образом при монтаже системы отопления своими руками включить теплоаккумулятор в общий контур? Давайте постараемся разобраться.

Герой нашей статьи на фото справа.

Первое знакомство

Что это такое - аккумуляторный бак для отопления?

В самом простом исполнении - высокая цилиндрическая или квадратного сечения емкость с несколькими патрубками на разной высоте от основания. Объем - от 200 до 3000 литров (наиболее популярны модели от 0,3 до 2 кубометров).

Список опций и вариантов исполнения достаточно велик:

• Количество патрубков может варьироваться от четырех до пары десятков. Все зависит от конфигурации отопительной системы и от количества независимых контуров.
• Тепловой аккумулятор водяного отопления может быть теплоизолированным. 5-10 сантиметров вспененного пенополиуретана многократно снизят нецелевые потери тепла в том случае, если бак располагается вне отапливаемого помещения.

Совет: даже если бак находится внутри дома и, казалось бы, его теплоотдача помогает радиаторам выполнять свои функции - теплоизоляция не помешает. Количество тепла, излучаемое баком объемом 0,3-2 кубометра, ОЧЕНЬ велико. В наши планы не входит организовывать круглосуточно работающую сауну.

• Материалом стенок может быть как черная сталь, так и нержавейка. Понятно, что во втором случае больше срок службы теплоаккумулятора, но выше и его цена. К слову, в закрытой системе вода быстро становится химически инертной, и процесс коррозии черной стали сильно замедляется.
• Бак может быть разделен на сообщающиеся секции несколькими горизонтальными перегородками. В этом случае расслоение воды по температуре внутри его объема будет более выраженным.
• На баке могут расположиться фланцы для монтажа трубчатых электронагревателей. Фактически, при достаточной их мощности гидроаккумулятор для систем отопления превратится в полноценный электрокотел.
• Теплоаккумулирующая емкость может снабжаться теплообменником для приготовления горячей питьевой воды. Причем это может быть и проточный пластинчатый теплообменник, и накопительный бак внутри основной емкости. По сравнению с количеством аккумулированного баком тепла затраты на нагрев воды в любом случае будут незначительными.
• В нижней части бака может располагаться дополнительный теплообменник для подключения солнечного коллектора. Именно внизу - чтобы обеспечить эффективную теплоотдачу от коллектора к аккумулирующей емкости даже при низкой его эффективности (к примеру, в сумерки).

Так теплоаккумулятор используется в системе солнечного отопления.

Функции

Несложно догадаться, что аккумуляторы тепла отопления нужны для того, чтобы накопить про запас тепловую энергию. Но ведь и без них вроде бы отопление работает, и неплохо. В каких случаях оправданно их применение?

Твердотопливный котел

Для твердотопливных котлов (с водяным контуром или без) наиболее эффективен режим работы, в котором топливо сгорает с минимальным количеством остатков (включая не только золу, но и кислоты, и деготь) и максимальным КПД - полная мощность. Регулировка мощности обычно осуществляется ограничением доступа воздуха в топку - с однозначными последствиями.

Однако утилизировать всю тепловую мощность - значит за короткое время раскалить радиаторы едва ли не докрасна, а потом дать им остыть. Такой режим крайне неэффективен, ведет к ускоренному износу труб, их соединений и обеспечивает некомфортный температурный режим в доме.

Тут на выручку и приходит система отопления с теплоаккумулятором:

• Вырабатываемое котлом на полной мощности тепло утилизируется для нагрева воды в емкости.
• После прогорания топлива вода продолжает циркулировать между накопительным баком и радиаторами, отбирая у него тепло ПОСТЕПЕННО.

Бонусом мы получаем куда более редкую растопку котла, что сэкономит нам и силы, и время.

Буферная емкость позволит твердотопливному котлу работать в оптимальном режиме.

Электрокотел

Чем выгодно теплоаккумулирующее отопление, когда в качестве источника тепла используется электричество? Ведь все современные электрокотлы умеют плавно или ступенчато регулировать мощность и не нуждаются в частом обслуживании?

Ключевое словосочетание - ночной тариф. Стоимость киловатт-часа при наличии двухтарифного счетчика может быть ОЧЕНЬ разной ночью, когда энергосистемы разгружены, и днем, в пик потребления.

Варьируя тарифы, энергетики распределяют потребление электроэнергии более равномерно; ну, а нам это на руку:

1. Ночью программируемый котел включается по таймеру и нагревает гидроаккумулятор для отопления до его максимальной рабочей температуры в 90 градусов.
2. Днем накопленная тепловая энергия используется для обогрева жилья. Расход теплоносителя для систем отопления дозируется путем регулировки производительности циркуляционного насоса.

Теплоаккумулятор в сочетании с двухтарифным счетчиком помогут ощутимо сэкономить на отоплении.

Многоконтурное отопление

Еще одна очень полезная функция накопительного бака - возможность одновременно с аккумуляцией энергии использовать его в качестве гидрострелки. Что это и зачем оно нужно?

Вспомните, что на корпусе высокого бака обычно находится более чем четыре патрубка. Хотя, казалось бы, вполне достаточно входа и выхода. На разных уровнях из накопительной емкости можно отбирать воду с разной температурой; в результате мы можем получить, что наиболее типично, высокотемпературный контур с радиаторами и низкотемпературное отопление - теплые полы.

Обратите внимание: насосы со схемами термоконтроля все же понадобятся. В разное время суток на одном и том же уровне бака температура воды будет сильно различаться.

Патрубки могут использоваться не только в качестве отводов для контуров отопления. Несколько котлов разных типов тоже могут быть подключены к теплоаккумулятору.

Подключение и тепловая емкость

Как выглядит система отопления с аккумулятором тепла?

Теплоаккумуляторы для отопления подключаются точно так же, как гидрострелки и, в общем-то, отличаются от них лишь теплоизоляцией и объемом. Они ставятся между подающим и обратными трубопроводами, ведущими от котла. Подача подключается к верхней части бака, обратка к нижней.

Вторичные контуры запитываются в зависимости от того, какая температура теплоносителя им требуется: высокотемпературное отопление отбирает воду в верхней части емкости, низкотемпературное - в нижней.

Принципиальная схема подключения.

Инструкция по расчету тепловой емкости опирается на несложную формулу: Q = mc(T2-T1), где:

• Q - накопленная теплота;
• m - масса воды в баке;
• с - удельная теплоемкость теплоносителя в Дж/(кг*К), для воды равная 4200;
• Т2 и Т1 - начальная и конечная температуры теплоносителя.

Скажем, теплоаккумулятор объемом два кубометра при дельте температур 20С (90-70) и использовании в качестве теплоносителя воды сможет накопить 2000кг (примем плотность воды за 1кг/л, хотя при 90С она чуть меньше) х4200 Дж/(кг*К)х20=168000000 Джоулей.

Что означает это количество энергии? Бак может отдать 168 мегаватт тепловой мощности в течение одной секунды или, что куда более реально, 5 киловатт в течение 33600 секунд (9,3 часа).

Заключение

Как обычно, больше о теплоаккумуляторах вы сможете узнать, просмотрев прикрепленное к статье видео (смотрите также схему водяного отопления частного дома).

Гофротруба для отопления
