СВД расшифровывается, как Снайперская Винтовка Драгунова . В армии СССР и РФ проходит под индексом ГАУ-6В1. Винтовка разработан по патрон 7,62х54R мм и имеет газоотводную автоматику. Разработкой винтовки с 1958 по 1963 год занимался коллектив Ижевского КБ «Целевого спортивного оружия» под руководством Евгения Федоровича Драгунова. Винтовка была принята на вооружение Советской Армии 3 июля 1963 года.

После ВМВ тактика и ведения боевых действий стала другой, что потребовало для этого новое оружие для снайперов. В связи с чем Главное Артиллерийское Управление Министерства Обороны дало задание на создание самозарядной винтовки под патрон 7,62х54 мм. Образцы своих винтовок представил Е.Ф. Драгунов, С.Г. Симонов, М.Т. Калашников и А.С. Константинов. Новая винтовка должна была заменить снайперские варианты винтовок СВТ-40 и Мосина , так как имели не достаточный темп стрельбы и кучность боя. СВД так же должна была заменить карабин СКС под промежуточный патрон, так как карабин не мог полноценно заменить снайперскую винтовку, а оружие ближнего боя уже заменял АК-47. Проблемой всех винтовок стала создание снайперской винтовки с автоматикой, так как автоматика отрицательно влияет на многие характеристики при стрельбе, так как появляется отдача от затвора, потеря мощности при отводе части пороховых газов. После конкурсных-полигонных испытаний в 1959 году по кучности образец винтовки ССВ-58 конструктора Е.Ф. Драгунова была отправлена на дальнейшие совершенствование. В 1963 году Драгунов представил доработанный вариант своей винтовки ОСВ-61. После сравнительных испытаний с винтовкой Константинова на вооружения армии была принята винтовка «7,62-мм снайперская винтовка Драгунова» -СВД . По сути армия получила промежуточный вариант винтовки-между «снайперской» и «боевой» винтовкой.

Боеприпасы

Для ведения огня из СВД используются винтовочный патроны 7,62х54 мм R . Номенклатура патронов для СВД достаточно широкая: трассирующие, бронебойные, бронебойно-зажигательные, экспансивные, простые и т.п. Стрельба из СВД предусматривает только одиночный огонь, для подачи патронов используется коробчатый магазин на 10 патронов. Плюсом данного боеприпаса во время боя является его распространенность, так как он есть в каждом танке или БТР или пулеметчика ПКМ .

Автоматика

Снайперская винтовка Драгунова имеет газоотводную автоматику. Во время выстрела часть пороховых газов из канала ствола поступают в газовую камеру в которой находиться поршень. Пороховые газы давят на поршень в результате чего затворная рама толкается в заднее положение и сжимает возвратную пружину, взводит курок, при возврате в боевое положение затвор выхватывает новый патрон и досылает его в патронник. После отстрела всех патронов из магазина затвор останавливается в заднем положении, что дает бойцу понять, что нужно перезарядить винтовку. На конце ствола имеется дульный тормоз-пламягаситель для снижения отдачи, уменьшения отдачи и предохранения канала ствола от грязи. Так же к винтовке можно подсоединения штык ножа для рукопашного боя. Скорей всего штык-нож стал атрибутом после ВОВ от винтовки Мосина с ее штыком, сомнительно что в бою будет использована СВД в качестве холодного оружия.
Часто автоматику СВД сравнивают с автоматикой АК-47, так как оба имеют газоотводную автоматику, поворотное запирание патрона в стволе, похожая форма затвора, УДС механизм. Но СВД предназначен для выполнения других задач, по этой причине автоматика СВД по сравнению с АК-47 имеет более длинные циклы перезарядки, что снижает отдачу, увеличивает плавность работы механизма. Поршень с затвором не являются единым целым. Газоотводный узел имеет регулятор отвода пороховых газов для регулировки работы затвора в зависимости от боеприпаса и загрязненности ствола. Безопасность винтовки обеспечивает флажковый предохранитель с правой стороны.

Прицельная дальность.
Стандартным прицелом для снайперской винтовки Драгунова является прицел ПСО-1, который рассчитан на стрельбу до 1300 метров. Принято считать, что стрельба на таком расстояние возможно по групповым целям или для ведения пугающего огня. С прицелом ПОС-1 в Афганистане Владимиру Ильину удалось поразить врага на дистанции 1350 метров, что для СВД является рекордом, а также винтовок калибром 7,62 мм. В реальности из винтовки можно вести эффективный огонь на 600-700 метров.
Нормативом кучности для СВД была стрельба по мишени на дальности в 100 метров четырьмя патронами со стальным сердечником, если разброс попаданий был 8 см, то кучность считалась нормальной. В 1967 году при стрельбе из винтовки СВД стали использовать снайперский патрон 7Н1. При стрельбе на 300 метров пробоины от патрона 7Н1 помещались в круг 10-12 см.
Первые СВД производили с нарезом ствола 320 мм, как у спортивных винтовок, которые обеспечивали отличную кучность стрельбы. Но с таки шагом нареза бронебойно-зажигательные патроны Б-32 имели плохую кучность и поэтому в 1975 году было решено производить винтовки СВД с шагом нарезов на 240 мм для увеличения кучности патронов Б-32, что отрицательно повлияло на кучность для простых патронов, кучность с 8 см увеличилось до 10 см при стрельбе на 100 метров.
Для ведения огня имеется механический прицел. Возможна установка ночных прицелов НСПУМ и НСПУ-3 с возможностью ведения прицельного огня в ночное время на 300 метров. Бытует мнение, что СВД морально устарело, но это можно опровергнуть тем, что винтовка предназначена для ротный снайперов "первая ступенька снайпера", данных снайперов не обучают стрельбе на дальние дистанции, а при стрельбе на дальние дистанции есть другие винтовки для таких задач, второй момент-слабая ПСО-1 для таких дистанций.

Прицельная дальность прямого выстрела:

• по головной фигуре, размер мишени 30 см-350 метров,
• по грудной фигуре, размер мишени 50 см-430 метров,
• по бегущей фигуре, размер мишени-150 см-640 метров.

Для повышения удобства СВД имеет ортопедический приклад с рукояткой в деревянном ложе, позже приклады стали изготавливать из противоядерного пластика.

На базе винтовки СВД были созданы:

• СВДС-вариант СВД со складным прикладом и укороченным стволом, винтовка предназначена для бойцов ВДВ, создана в 1991 году, в 1995 году была принята на вооружение армии РФ.
• -СВУ-вариант булл-пап СВД, затворный механизм с магазином находится до рукоятки с курком.
• -СВДК-СВД разработанный под патрон 9,3х64 мм
• -ТСВ-1-СВД «Мелкашка» под патрон 5,6х15,6 мм
• -СВДМ-модифицированный вариант СВД. Добавлена планка пикатинни съемные сошки.
• -СВУ-АС-укороченная, автоматическая, с сошками. Появилась в начале 1990-ых

Винтовка состоит на вооружении не только стран бывшего СССР, а также многих стран Европы и Азии. Производится/лось в Югославии, Китае, Румынии, Индии.

СВД сполна выполняет свои задачи для армейских подразделений, когда стрельбу могут вести бойцы средней подготовки и практически всегда включаются в отряды разведки или ДРГ. Высокая надёжность и простота объясняют ее популярность во всем Мире и практическое использование во время больших военных конфликтов. Из недостатков винтовки можно выделить его прицел ПСО-1, так как имеет всего 4-кратное увеличение.

ТТХ Снайперская Винтовка Драгунова-СВД

Количество выстрелов	10 патронов
Калибр ствола	7,62х54 мм
Боевая скорострельность	30 выстрелов в минуту
Максимальная скорострельность	нет данных
Прицельная дальность	1300 метров
Максимальна дальность стрельбы	3800 метров
Эффективная стрельба	600 метров
Начальная скорость вылета	830 м/с
Автоматика	газоотводная
Вес	4,5 кг-сухой+0,6 кг-прицел+0,2 кг-магазин с патронами
Энергия пули	3500 Дж
Размеры	1225 мм

Разумеется, никто не будет спорить, что ремэйки военного производства совершенно не подходят по самой своей концепции в качестве охотничьего оружия, и всегда лучше то что создавалось именно в целевых проектах. Однако, как и карабины АКМ-оиды типа Сайга, Вепрь и другие, Тигр по большей части дань армейскому призывному прошлому каждого российского охотника, менталитету нации, и нынешнему отсутствию собственного вменяемого охотничьего оружейного производства в России в данном классе.

Но именно простота и надёжность наших карабинов, их предельная конструктивная доведённость, в первую очередь привлекают отечественного охотника. Чрезмерная сложность импортного оружия в очередной раз заставляет вспомнить аксиому оружейных конструкторов - сложнее всего создать именно простую, а потому надёжную и максимально технологичную систему. А так как при производстве СВД используются две уникальные технологии, то это дает себя знать при любом назначении этого оружия. Вопрос лишь в том - для чего вам это нужно.

История создания охотничьего карабина Тигр

Снайперская самозарядная винтовка Евгения Драгунова пришла на смену устаревшей снайперской трёхлинейке в далёком 1963 году. Необходимость в таком оружии осознавалась давно. И в 1958 году ГРАУ Генштаба СА объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии, сформулировав в техзадании трудно сочетаемые требования.

Требования военных были жёсткими и заключались в следующем: винтовка должна быть под штатный трёхлинейный патрон, самозарядной, по надёжности не уступать АКМ, иметь сменный коробчатый магазин на 10 патронов и по массогабаритным параметрам соответствовать снайперской трёхлинейке. Нужно учитывать, что СВД не является снайперской винтовкой в полном понимании; ее основное назначение - увеличить дальность эффективного огня мотострелкового отделения до 600 м и обеспечить необходимую стрелковую поддержку. Кучность, характерная для полицейской или спортивной винтовки, в СВД не закладывалась изначально и это надо понимать, планируя применять «Тигр» для точной стрельбы на максимальные дистанции.

Драгунов смог успешно совместить в созданной под его руководством новой винтовке отличную точность стрельбы, маневренность и максимальную устойчивость к неблагоприятным условиям ведения боя. Производство винтовки был размещено на ИЖМАШе. До сегодняшнего дня СВД остаётся инструментом, позволяющим решать стандартные задачи снайпера в общевойсковом бою.

Основной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через раздельные газовый поршень и толкатель. Детали автоматики имеют небольшую массу и невысокую энергетику в крайних положениях, что обеспечивает минимальное отклонение винтовки при выстреле и быстрое восстановление наводки. Рукоятка перезаряжания выполнена заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад. УСМ собран в отдельном съёмном корпусе и обеспечивает производство выстрела только при полностью запертом затворе. СВД вообще невозможно неправильно собрать, что является немаловажным фактором. При израсходовании всех патронов в магазине затвор встаёт на задержку.

Охотничий карабин ТИГР - охотничья модификация знаменитой армейской винтовки Драгунова (СВД). В «Тигре» применяются те же винтовочные недорогие патроны, только снаряжены уже полуоболочечными пулями , и имеют маркировку "7,62х54 R". "Тигр" и "Тигр-1" - самозарядный охотничий карабин калибра 7,62 мм под охотничий патрон 7,62х53 (7,62х54R) с полуоболочечной пулей весом 13 г. Согласно паспорту, предназначен для охоты на среднего и крупного зверя.

Карабин "Тигр"появился конце 70-х. Опытные образцы карабина были созданы под руководством Е.Ф.Драгунова в 1969 году. Базовой моделью явилась знаменитая отечественная винтовка Драгунова - СВД. Изготавливается в двух модификациях "Тигр" и "Тигр-1". В 1996 году создан и экспортный (американизированный) вариант "Тигр-1".

Конструкция охотничьего карабина Тигр

Самозарядный карабин «Тигр» такой же неприхотливый как и его родитель (СВД), прост в эксплуатации и чистке. Скорострельность и автоматика нареканий не вызывает. Сильно порадовала возможность вести стрельбу с открытого прицела не снимая оптики.

Но во время непосредственной эксплуатации оказалось не все так радужно:

• армейский прицел ПСО-1 - оказался не приспособлен под охотничьи нужды;
• ортопедический приклад - очень не удобен для охотника;
• первый вариант «Тигра» был выполнен с пластмассовыми накладками на цевье, это конечно облегчает конструкцию карабина, но стрельба на морозе грозит обморожением пальцев, да и скрипят они на морозе;
• отсутствие пламегасителя как такового - слепит при выстреле в сумерках.

Согласно законодательству ряда стран (США, Англии, Франции), запрещается ввоз оружия, имеющего внешнее сходство с боевыми системами. В США, например, импортное длинноствольное огнестрельное оружие не должно иметь два из следующих признаков боевого: отъемный магазин емкостью более 10 патронов, место крепления штыка, вентиляционные отверстия в ствольных накладках, передняя мушка должна быть только открытой, оцифровка прицельной планки свыше 5 делений. Поэтому, когда в 1996 году был в очередной раз поднят вопрос о снятии ограничений (введены в 1993 году) с экспорта российского спортивно-охотничьего оружия на американский рынок, был подготовлен новый экспортный вариант "Тигра".

Изготовители карабина учли требования иностранного законодательства и многочисленные жалобы собственного потребителя, и выпустили другую модификацию «Тигра», назвав его «Тигр-1».

Карабин был доработан более тщательно:

• появились универсальные боковые крепления под большинство охотничьих оптических прицелов;
• добавили дульный тормоз-пламегаситель, довольно ощутимо снижает отдачу и ослепление от вспышки;
• изменили приклад, добавили «пистолетную рукоять», гребенку сверху для удобства прицеливания;
• расширили возможности сдвига мушки при пристрелке.

Карабины "Тигр" имеют модификации под следующие патроны (все модификации могут быть выпущены и в несамозарядном варианте):

• Тигр Самозарядный охотничий карабин под патрон 7,62x54R;
• Тигр-308 Самозарядный охотничий карабин под патрон.308Win (7,62х51);
• Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63)
• Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64.

Характеристики применяемых патронов приведены в таблице. Для обеспечения безопасности при стрельбе следует применять только сертифицированные патроны.

Автоматическая перезарядка карабина происходит за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратных пружин. Запирание затвора на три боевых упора осуществляется поворотом затвора вокруг своей оси при продольном скольжении рамы. Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель.

Предохранитель флажкового типа расположен с правой стороны ствольной коробки. Спусковой механизм выполнен отделяемым. Канал ствола и патронник хромированы. Ударник подпружинен.

Приклад и ствольные накладки изготовлены из дерева (орех, бук, береза) или ударопрочной пластмассы. Деревянный приклад с резиновым затылком.

Открытый прицел состоит из прицельной планки и регулируемой в двух плоскостях мушки. Дальность прицельной стрельбы с открытого прицела составляет 300м.

С левой стороны ствольной коробки карабина расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести, не снимая оптического прицела.

Технология изготовления стволов СВД и «Тигров» уникальна и больше нигде не используется. Сначала ствольная заготовка проходит глубокое сверление под высоким давлением масла. После чего полученный канал подвергается двойной развертке. Получившийся гладкий канал дополнительно подвергается полировке при помощи электрического разряда.

После чего наступает самый интересный этап в изготовлении ствола для Тигра: электроэрозия. Заготовка ствола помещается в специальный раствор. Внутрь канала вводится инструмент с точной копией нарезов. Под воздействием электрического разряда гладкая поверхность канала ствола приобретает точную копию геометрии инструмента. Образно говоря, "лишний" металл «вымывается», образуя нарезы. Конечно, трудно представить, как можно таким образом убрать столько металла, но в этом и заключается уникальность технологии.

Почти готовый ствол, с уже сформированными нарезами, подвергается токарной обработке наружной поверхности, где ему придаётся нужная геометрия. После чего следует термообработка ствола. Потом канал ствола подвергается несвойственной для снайперских стволов операции - хромированию.

Про негативную роль хромового покрытия не писал разве что ленивый, но для армейского оружия хромированный канал ствола сильно облегчает жизнь бойцу. Тем более, что отдельные экземпляры СВД и Тигров без проблем выдают «минутные» группы, что более чем достаточно для оружия такого класса. В любом случае, несмотря на норматив кучности в 80 мм на 100 м, средние результаты СВД и «Тигра» на этой дистанции - 50-60 мм. Для охоты более чем достаточно.

Ствол винтовки имеет 4 нареза. Длина хода нарезов - 240 или 320 мм. Длина ствола СВД и длинного «Тигра» - 620 мм. «Короткие» «Тигры» имеют 530-мм ствол. Ресурс ствола заявляется в 6000 выстрелов.

Модификации охотничьего карабина Тигр

Тигр со складывающимся прикладом, Тигр с охотничьим прикладом, Тигр с пластмассовым прикладом, Тигр-308, Тигр-9

Тигр Самозарядный охотничий карабин с ортопедическим прикладом и ствольными накладками из дерева

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп. 01 Карабин с пластмассовым прикладом по «типу СВД» с поворотной щекой и пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп. 02 Карабин со складывающимся металлическим прикладом по «типу СВДС» с поворотной щекой и пластмассовыми или деревянными накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм		Масса, кг

Тигр исп. 03 Карабин с охотничьим деревянным прикладом и деревянными или пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп.05 Карабин, выполненный в дизайне максимально приближенному к внешнему виду винтовки СВД, снабжен фанерным прикладом с отстегивающейся щекой, фанерными ствольными накладками с вентиляционными отверстиями, газовой трубкой с регулятором, прицельной планкой на 1200 м, основанием мушки с удлиненным пламегасителем.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-308 Самозарядный охотничий карабин под популярный патрон.308Win (7,62х51) с ортопедическим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 01 Карабин со стационарным охотничьим прикладом и накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 02 Карабин c прикладом с поворотной щекой по типу СВД и накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 03 Карабин с рукояткой управления, со складывающимся металлическим прикладом по типу СВДС с поворотной щекой и пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина/длина со складывающим прикладом, мм	Масса, кг
	308 Win(7.62x51)

Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63) с ортопедическим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-30-06 исп.01 Карабин с охотничьим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-30-06 исп.02 Карабин с пластмассовым прикладом с поворотной щекой по типу СВД и ствольными накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64 с ортопедическим прикладом и ствольными накладками из дерева. Емкость магазина

Длина ствола, мм

Общая длина, мм

Масса, кг

565 или 620Калибр, мм

Применяемый патрон

Емкость магазина

Длина ствола, мм

Общая длина, мм

Масса, кг

Тигр-9 исп. 02 Карабин со стационарным прикладом с поворотной щекой по типу СВД и накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Карабины всех модификаций имеют различные варианты исполнения основных узлов.

Варианты исполнения конструкции приклада:

• Ортопедический деревянный приклад (с вырезом под большой палец);
• Охотничий приклад. При этом спусковой крючок выполнен слегка оттянутым назад;
• Пластмассовый приклад по типу ОВД. Для удобства стрельбы с оптического прицела имеется поворотная щека;
• Складывающийся на правую сторону трубчатый металлический приклад и пистолетная рукоятка. Приклад снабжен поворотной щекой для удобства при стрельбе с оптического прицела. Длина карабина со сложенным прикладом уменьшается на 260 мм.

Варианты исполнения конструкции ствольных накладок:

• Деревянные охотничьи;
• Пластмассовые;

Варианты исполнения конструкции основания мушки:

• С длинным цилиндрическим пламегасителем;
• С коротким коническим пламегасителем;
• Без пламегасителя.

В обязательный комплект поставки карабинов входят: шомпол, принадлежность в пенале, масленка. По специальному заказу карабины могут комплектоваться оптическим прицелом с кронштейном, а также чехлом и ремнем.

Технические характеристики карабинов

	Тигр	Тигр-308	Тигр-9
Калибр, мм	7,62	7,62	9
Применяемый патрон	7,62x54R	.308 Win(7,62x51)	9,3x64
Длина ствола, мм*	530	565	565
Общая длина карабина, мм	1100...1200	1100...1200	1100...1200
Масса карабина с неснаряженным магазином, кг	3,9	3,95	3,95
Вместимость магазина, шт. патронов	5 или 10	10	5

Примечание.* По специальному заказу карабины могут поставляться с удлиненным (620 мм) стволом.

Характеристика патронов

Обозначение патрона	Масса пули, г	Начальная скорость пули, м/с	Дульная энергия, Дж
7,62x54R	13,2	720...780	~3600
.308Win (7,62x51)	9,7...11,7	870...800	~3700
9,3x64	16...19	820...780	~5800

СВД — снайперская винтовка Драгунова была создана почти 60 лет назад, и до наших дней находится на вооружении в Российской Армии.

Снайперское дело — считается настоящим искусством. Для того, чтобы попадать точно в цель, снайперу необходимо высокоточное оружие. Данный вид оружия является именно таким.

СВД, благодаря техническим характеристикам, всегда была гордостью СССР. О ней ходят легенды. До этих пор, нет аналогов в мире этой винтовке, как по точности, так и по пробивной силе.

История создания

Винтовку СВД начали создавать в 50-х годах, когда стал вопрос о новом вооружении Советской Армии (Википедия).

Разработку новейшей винтовки для снайпера поручили Драгунову Е.Ф., который являлся разработчиком огнестрельного оружия, предназначенного для спорта.

Он был известным оружейником, но прославился, благодаря отличным качествам снайперской винтовки СВД.

В 1963 году её приняли на вооружение, а в 1964 приступили к серийному производству. Не всё так просто было, когда осуществлялось её проектирование.

Она должна была отвечать определённым требованиям. Сложности в создании оружия заключались в зазорах между различными частями СВД.

Надо было обеспечить точность стрельбы, её кучность и плотность. Конструкторы очень долго думали над трудной задачей, но всё-таки пришли к оптимальному решению.

И в 1962 году проектирование винтовки было закончено. У данного вида винтовки нашелся солидный конкурент — Константинов.

Разработки конструкторов велись одновременно. Оба вида винтовок подвергли множеству испытаний, но лучшей оказалась СВД Драгунова.

Её превосходство было как в точности, так и в кучности стрельбы. Она обладает неповторимым профилем, который имеет собственный звук выстрела и непревзойдённые технические характеристики.

Технические характеристики

Нажмите для увеличения

Эта винтовка обладает великолепными техническими данными:

• калибр СВД - 7,62х54 мм;
• емкость магазина составляет десять патронов;
• масса со снаряжённым магазином четыре целых и три десятых кг;
• прицельная стрельба ведётся с дальности в 1300 м;
• эффективность и дальность действия – 1300 метров;
• пуля летит со скоростью — 830 м/с;
• оружие имеет длину равную 1,225 м;
• стрельба производится в темпе - тридцать выстрелов за 1 минуту;
• боеприпасы подаёт магазин с десятью патронами.
• патрон имеет размер- 7,62×54;
• весит винтовка с оптическим прицелом и полностью в заряженном состоянии четыре кг 550 г;
• СВД имеет длину ствола равному 62 дм;
• имеются нарезы – правого направления в количестве четырёх штук.

Точность стрельбы

С 1970 г. винтовка СВД используется для того, чтобы участвовать в прицельном бое и её шаг нарезов — равен 0,320 м. Такие стволы в этом оружие использовались до конца семидесятого года прошлого столетия.

Используя снайперский патрон, марки(7Н1) 9мм кучность боя у данного вида винтовки составляет 1,04 MOA (Minute Оf Angle — угловая минута).

Это оружие с прекрасной точностью стрельбы и убойной силой поражает такие цели:

• грудную клетку на расстояние 0,5 км;
• голову - 0,3 км;
• область поясницы 0, 6 км;
• движущуюся фигуру – 0,8 км.

Прицел ПСО-1 используют для выстрелов до 1,2 км.

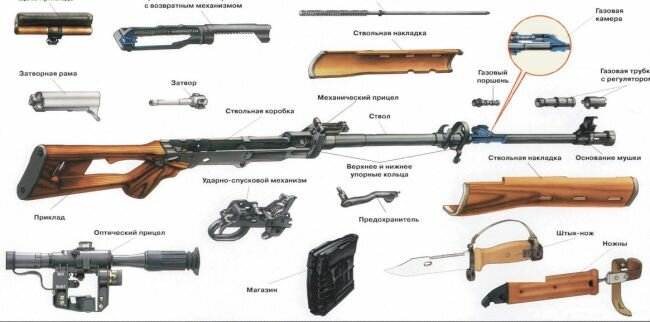

Особенности конструкции

Нажмите для увеличения

Винтовка Драгунова — это самозарядное оружие обладающее калибром 7,62.

Что касается автоматики, то она осуществляет выстрелы, применяя пороховые газы, которые отходят из ствола самой винтовки.

Используя поворот затвора, винтовку необходимо повернуть на 3 боевых упора. В СВД есть коробчатый магазин, откуда поступают боевые патроны. В магазин входит их десять штук калибром (7,62х54R). Производятся выстрелы из СВД такими боеприпасами как:

1. Патроны снайперские.
2. Патроны, с экспансивными пулями.
3. Обычные патроны с трассирующими пулями.
4. Патроны с использованием бронебойно-зажигательных пуль.

Если взять, например, другую снайперскую винтовку Дегтярева, которая предназначена для поражения также живой силы противника на дальностях до 1,5 км, то она в отличие от СВД имеет один недостаток.

Под эту винтовку не изготовлен специальный патрон калибром12.7х108 мм, а обычный образец делает её недостаточно точной при стрельбе.

Прототипом СВД стал гражданский образец – «Тигр»(карабин), в отличие от СВД, штык — ножа в нём нет.

Предназначение снайперской винтовки СВД заключается в уничтожении противника (движущихся и маскировочных целей).

Огонь из снайперской винтовки ведется одиночными выстрелами. Сборка и разборка винтовки не требует больших усилий. Цена СВД начинается от 2000$ и выше.

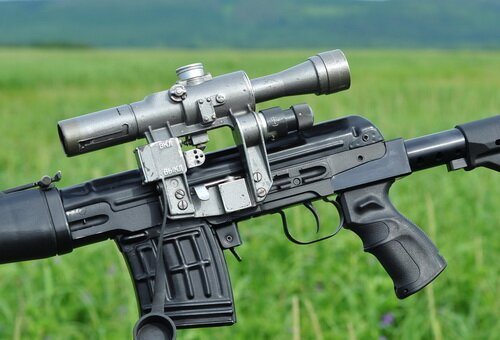

Снайперский прицел

Прицел снайперский оптический (индекс 6Ц1) необходим для точного попадания в цель.

Он улучшает точность прицеливания и обеспечивает хорошее наблюдение в любых условиях.

На сегодня он является лучшим среди всех своих предшественников. В случае использования устройства, глаз привыкает к одному расстоянию, что облегчает наводку оружия на цель.

Необходимым элементом для прицела СВД является прицельная сетка, Она даёт возможность лучше видеть цель, так как с изображением находится в одной плоскости.

В прицеле имеется подсветка, что немаловажно для снайпера. Это позволяет ему вести точную стрельбу, даже ночью.

Очень важно, отметить, что до сих пор винтовка СВД является самым востребованным типом вооружения в Российской Армии.

Практически каждый юноша и тем более зрелый мужчина слышал о легендарной отечественной винтовке Драгунова. Она была создана еще полвека назад, но до сих пор востребована и находится на вооружении полиции и армии РФ как эффективное высокоточное оружие.

Многие охотники мечтают иметь в своей коллекции эту практичную винтовку. И такая возможность есть благодаря существованию гражданской модификации СВД.

Большой интерес у любителей оружия, да и у простых обывателей, вызывает вопрос, в чем идентичны СВД и Тигр, а в чем отличаются.

Определение

СВД – самозарядная снайперская винтовка системы конструктора Драгунова, созданная в 1963 г. в качестве замены устаревшей «трехлинейке».

Тигр – самозарядный карабин охотничий, спроектированный заводом «Ижмаш» на основе знаменитой винтовки Драгунова.

Сравнение

СВД использует исключительно стандартный войсковой патрон образца 1898 года калибра 7,62. Тигр же, помимо этого, стреляет также в зависимости от модели патронами.308 Win и 9-ти миллиметровыми. Ввиду сугубой «гражданственности» Тигра упора штык-ножа у него нет. Еще одна особенность – пламегаситель Тигра короче, чем у СВД.

СВД оснащается магазином емкостью 10 патронов, а Тигры – как на 5, так и на 10 патронов в зависимости от модификации. Также Тигр отличается от СВД измененной формой антабки на стволе. Прицельная планка СВД предусматривает диапазон до 1200 м, а штатная Тигра – до 300 м. Есть отличия также и в конструкции ствольной коробки, в форме и шаге нарезов.

Ввиду особенностей обработки ствол Тигра имеет меньший ресурс, чем ствол СВД. Маркировка на прикладе Тигра отсутствует, как в СВД, но есть на ствольной коробке. На Тигр изготовителем устанавливается гражданский прицел, а на СВД – армейский.

Тигр

Выводы сайт

1. СВД – популярная в России и за рубежом снайперская винтовка, сконструированная советским оружейником Драгуновым в 1963 г.
2. Тигр – карабин охотничий самозарядный, производится российским заводом «Ижмаш», прототипом является снайперская винтовка Драгунова.
3. Тигр выпускается под патроны трех типов, а СВД – только под стандартный патрон калибра 7,62 мм образца 1898 г.
4. Карабин Тигр не предусматривает штык-ножа.
5. Пламегаситель Тигра короче, чем армейский вариант.
6. Антабка ствола Тигра отличается от антабки СВД по форме.
7. Прицельная планка Тигра предусматривает дальность лишь в 300 м.
8. Нарезы ствола Тигра и СВД конструктивно разные.
9. Штатные прицелы карабина – гражданского образца.

Снайперская винтовка Драгунова (калибр 7,62 мм) состоит на вооружении с 1963 года, и планов по ее замене на что-то другое пока что нет. Несмотря на то, что СВД уже морально устарела — все же она отлично справляется со своими основными задачами. Тем не менее, разговоры о том, что эту винтовку следует поменять на новую стрелковую систему, звучат все чаще.

Винтовка Драгунова по распространённости в мире — вторая после клонов винтовок М24 американской армии. СВД называют легендарной — и не зря, ведь ее узнают «с ходу»: уникальный профиль, характерный звук выстрела и превосходные технические характеристики. Легенды о пробивной силе и точности винтовки вообще неисчислимы. У этой винтовки неповторимая и интересная судьба.

История СВД

Биография этой винтовки стартует с 1950-х годов. Именно тогда проходило массовое перевооружение советской армии. Разработка новой снайперской винтовки была поручена Евгению Драгунову, известному создателю спортивного огнестрельного оружия.

В ходе проектировании снайперской винтовки конструкторская группа Драгунова столкнулась с массой трудностей, большей частью связанными с зазорами между различными частями винтовки. Нужно было обеспечить оптимальную плотность, чтобы достичь высокой кучности стрельбы. Но большие зазоры также обеспечивают хорошую устойчивость оружия к загрязнениям и другим воздействиям. В результате конструкторы пришли к разумному компромиссу.

Проектирование винтовки закончилось в 1962 году. Конкуренцию в этой работе Драгунову составлял А.Константинов, который разрабатывал собственную снайперскую винтовку. Они начали одновременно и закончили почти в одно время. Обе модели подвергали различным испытаниям, однако победу одержало оружие Драгунова, превзошедшее винтовку Константинова и по кучности, и по меткости стрельбы. В 1963 году СВД приняли на вооружение.

Задачи, которые ставились перед снайперской винтовкой, были довольно специфичными. Это уничтожение малоподвижных, движущихся и стационарных целей, которые могут находиться в небронированной технике или частично скрыты за укрытиями. Самозарядная конструкция значительно повышала боевую скорострельность оружия.

Точность стрельбы СВД

Снайперская винтовка Драгунова имеет превосходные технические характеристики, в том числе очень высокой точностью для данного типа оружия. Для максимально точного боя оптимальный шаг нарезов ствола составляет 320 мм. До 1970-х годов винтовка выпускалась именно с такими стволами. Со снайперским патроном 7Н1 кучность боя составляла 1,04 MOA. Это лучше, чем у многих магазинных винтовок (самозарядная винтовка при прочих равных условиях стреляет несколько менее точно, чем не самозарядная). К примеру, магазинная снайперская винтовка M24, принятая на вооружение в США, при использовании снайперского патрона показывает кучность 1,18 МОА.

Но при шаге нарезки 320 мм практически невозможно использовать патроны с бронебойно-зажигательными пулями — в полете они начинали кувыркаться и шли мимо цели. В 1970-х годах винтовке придали большую универсальность, снизив шаг нарезов до 240 мм. После этого винтовка смогла стрелять любыми типами боеприпасов, но снизились характеристики кучности:

• до 1,24 МОА — стрельба патроном 7Н1;
• до 2,21 МОА — при стрельбе патроном ЛПС.

Снайперская винтовка Драгунова со снайперским патроном может с первого выстрела поражать следующие цели:

• грудная фигура — 500 м;
• голова - 300 м;
• поясная фигура – 600 м;
• бегущая фигура – 800 м.

Прицел ПСО-1 предназначен на стрельбу до 1200 метров, но при такой дальности можно вести лишь беспокоящий огонь либо эффективно стрелять лишь по групповой цели.

ТТХ винтовки

• Калибр СВД — 7,62 мм
• Начальная скорость пули — 830 м/с
• Длина оружия — 1225 мм
• Темп стрельбы — 30 выстрелов/мин
• Подачу боеприпасов обеспечивает коробчатый магазин (10 патронов)
• Патрон — 7,62×54 мм
• Масса с оптическим прицелом и в заряженном состоянии — 4,55 кг
• Длина ствола — 620 мм
• Нарезы – 4, направление правое
• Прицельная дальность – 1300 м
• Дальность эффективного действия – 1300 м.

Особенности конструкции

СВД — это самозарядная винтовка. Ее автоматика работает на принципе отвода пороховых газов из ствола оружия при выстреле с запиранием канала на 3 боевых упора при помощи поворота затвора.

Оружие получает боеприпасы из отъемного коробчатого магазина, который вмещает 10 патронов 7,62х54R.

Стрельба из СВД может осуществляться:

1. винтовочными патронами с обыкновенными, трассирующими, а также бронебойно-зажигательными пулями;
2. снайперскими патронами (7Н1, 7Н14);
3. патронами с экспансивными пулями марок JSP и JHP.

Достаточно часто конструкцию СВД сравнивают с конструкцией АКМ, но несмотря на наличие схожих элементов, у винтовки Дегтярева есть характерные особенности:

• газовый поршень не соединен жестко с затворной рамой, что при стрельбе сокращает суммарный вес подвижных деталей винтовки;
• запирание канала ствола выполняется на три боевых упора (один из них является досылателем) во время поворота затвора;
• ударно-спусковой механизм СВД куркового типа собран в одном корпусе;
• предохранитель винтовки управляется с правой стороны винтовки достаточно крупным рычагом. Предохранитель блокирует спусковой крючок во включенном положении, в том числе ограничивает движение затворной рамы назад, что обеспечивает защиту при транспортировке от внешних загрязнений;
• пламегаситель винтовки также выполняет функцию дульного тормоза-компенсатора отдачи. У пламегасителя пять щелевых прорезей;
• приклад и цевье оружия изготавливался из пластика (ранее из дерева);
• на прикладе крепится нерегулируемый упор для щеки.

Прицельные приспособления

Специально для винтовки СВД в 1963 году был разработан прицел снайперский оптический ПСО-1. Это основной оптический прицел советского, а также российского снайперского вооружения.

Конструктивная особенность прицела – довольно удачная прицельная сетка, которая позволяет снайперу определять расстояние, а также брать по ходу стрельбы необходимые горизонтальные поправки, не вращая маховики. Это обеспечивает быстрое прицеливание и стрельбу.

Прицел герметичен, его заполняют азотом, что при перепаде температур исключает запотевание оптики. Он комплектуется сумкой для переноски, светофильтрами, чехлом, адаптером питания, источником питания и запасными лампочками.

ПСО-1 предназначен для стрельбы по хорошо замаскированным и малогабаритным целям. Устанавливается на крепление «ласточкин хвост». Подсветка сетки дает возможность производить прицеливание в сумерках. Предусмотрена возможность вводить углы прицеливания, исходя из дальности до цели, в том числе боковые поправки (движение цели, ветер). ПСО-1 рассчитан на ведение огня до 1300 метров.

Помимо оптического прицела, на винтовку могут быть установлены ночные прицелы. При выходе оптического прицела из строя, стрелок может выполнять задачу при помощи стандартных прицельных приспособлений, состоящих из регулируемого целика и мушки в намушнике.

Модификация СВДС

В в 1991 году ижевскими конструкторами была создана модернизация СВД со складным прикладом. СВДС в отличие от СВД имеет:

1. усовершенствованный пламегаситель и газоотводный узел;
2. более короткий ствол;
3. модифицированный оптический прицел ПСО-1М2.

СВД оказалась не всегда удобной при десантировании войск и при транспортировке в технике из-за большой длины. В результате был разработан более компактный вариант винтовки, не утративший основных боевых качеств своего предшественника. Эту задачу доверили коллективу под руководством А. И. Нестерова. В результате приклад СВДС стал складываться на правую строну ствольной коробки. При складывании приклада нет необходимости снимать оптический (или ночной) прицел. Винтовка СВДС оснащена оптическим (ПСО-1М2) и стандартными открытым прицелами.

Видео о винтовке Драгунова

Модификация СВДК

На вооружение армии в 2006 году была принята крупнокалиберная снайперская винтовка, созданная на базе СВД под 9 мм патрон. Оружие было разработано специально для поражения противника, который находится за преградой, имеет защитные средства (бронежилеты), а также для поражения легкой техники.

Винтовка СВДК по устройству является дальнейшим развитием СВД, однако основные ее узлы были модернизированы и рассчитаны на применение более мощного патрона:

1. часть ствола винтовки поместили в специальный кожух;
2. складной металлический приклад и пистолетную рукоятку позаимствовали у снайперской винтовки СВДС, но при этом площадь резинового затыльника приклада была заметно увеличена вследствие более сильной отдачи во время стрельбы.

Винтовка СВДК, в отличие от СВД, не предусматривает возможности крепления штыка. Для лучшей устойчивости при стрельбе мощным 9-мм патроном оружие оснащается сошками. СВДК, подобно винтовке СВД, помимо специального оптического прицела 1П70 «Гиперон» также имеет и открытый прицел.

Винтовка Драгунова в действии

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
