Как подключить вытяжной вентилятор в ванной к лампочке. Установка и подключение вытяжного вентилятора своими руками Схема подключения вытяжного вентилятора совместно с освещением

Понравилось видео? Подписывайтесь на наш канал!

Как правило, естественная вентиляция в домах старой постройки не выдерживает никакой критики. Она не может поддерживать нужный уровень влажности, не гарантирует отсутствие неприятных запахов и не может правильным образом организовать циркуляцию воздуха. В таких условиях наиболее рациональным решением является установка вытяжных вентиляторов.

Существует несколько видов подобных устройств, которые отличаются конструкцией рабочих органов и мелкими дополнительными устройствами. Распространенным типом приборов является вытяжной вентилятор с таймером. Встроенный таймер позволяет включать прибор одновременно с включением освещения в ванной комнате и выключать через определенное время после его выключения. Благодаря этому отпадает необходимость следить за вытяжкой, оптимальные условия внутри помещения будут поддерживаться автоматически.

Основные особенности вентиляторов с таймером

Вентилятор следует подключать к отдельной распределительной коробке или напрямую вести к распределительному щитку.

Для подключения понадобится прокладка дополнительных проводов, ведущих к вентилятору с таймером от выключателя управляющего освещением.

Таймер нужно всего один раз настроить на подходящий режим работы, и он будет работать в этом режиме постоянно, не требуя дальнейшей корректировки параметров.

Сам таймер - несложный прибор и он ненамного повышает стоимость всего устройства.

Принципиальная схема работы вентилятора выглядит следующим образом: человек, входя в помещение, где установлен прибор, включает освещение, вместе с которым включается и сам вентилятор. Выходя из помещения, свет отключается, но вентилятор продолжает свою работу и функционирует он ровно столько времени, сколько было указано при настройке таймера.

Для того, чтобы подключить вентилятор нужно подвести к прибору 3 провода: постоянную фазу основного питания, эта фаза не будет прерываться никакими выключателями, за исключением автоматического выключателя в электрическом щитке; управляющий фазный провод, который приходит от выключателя; нулевой проводник.

При таком способе подключения, включение вентилятора происходит при замыкании второго фазного провода, одновременно с этим будет происходить включение освещения. При выключении, фаза со второго провода пропадает, и свет выключается, но вентилятор продолжает работать благодаря наличию первого постоянного фазного провода, который остается подключенным до тех пор, пока его не разомкнет сработавший таймер.

Каждый знает, что в ванной комнате всегда повышенная влажность, по этой причине образуется грибок, плесень на стенах и другие неприятные факторы. Именно поэтому каждая семья нуждается в в ванной комнате.

Монтаж вентилятора в ванной комнате – это не так уж сложно, как может показаться на первый взгляд. Необязательно быть мастером на все руки, чтобы правильно его установить, но все же несколько важных пунктов знать обязательно нужно. Установка устройства не займет много времени. Желательно, конечно, производить установку вентилятора во время ремонта, но бывают такие случаи, когда существующие средства вентиляции не справляются с поставленной задачей. Это можно легко определить по запотевшим зеркалам в ванной комнате, или же когда при процедурах принятия ванны становится тяжело дышать.

Не стоит пугаться того, что обычная установка может испортить только что сделанный ремонт. При установке вентиляции необязательно делать ремонт снова, достаточно только немного подмазать штукатуркой или шпатлевкой, и ничего не будет заметно. В случаях когда существующая вентиляция не справляется со своей функцией, необходимо установить дополнительные устройства вентиляции.

Инструменты и материалы, необходимые для установки вентилятора в ванной комнате

1. Первое, что вам понадобится, это само устройство (вентилятор). Выбирать его нужно, измерив преждевременно ширину и длину, и глубину проема, подготовленного для установки прибора.
2. Перфоратор или дрель – необходимы для того, чтобы просверлить отверстия.
3. Дюбели диаметром примерно 3 мм. Но это еще зависит от конструкции самого вентилятора.
4. Для того чтобы устройство присоединить к электропроводке, необходимо также приобрести провода и кабельные каналы.
5. Шпатлевка – нужна для того, чтобы снова замазать места, где отлетит штукатурка при установке вентиляции.
6. Герметик.
7. Декоративная решетка.

Вернуться к оглавлению

Виды и системы вентиляции

Очень важно, чтобы в помещениях с повышенной влажностью была хорошая вентиляция, от этого в частности зависит здоровье человека. Именно по этой причине к вентиляции в ванной предъявляют определенные требования, которые указаны в СНИПах.

Типов вентиляции достаточно много, но не всегда существующая вентиляция справляется со своей непосредственной задачей.
По воздухообмену вентиляция делится на два основных вида:

1. Естественная – свежий воздух поступает от имеющихся в ванной окон и дверей.
2. Искусственная, по-другому еще называют принудительная, работает из-за установки вентиляционных приборов.

По назначению вентиляция делится на 3 типа:

1. Вытяжная – обмен воздуха происходит за счет выхода воздуха с помещения через шахту.
2. Приточная – воздухообмен происходит через вентиляционный канал.
3. Смешанная – в этом случае работают два принципа, выход старого воздуха через шахту и вентиляцию.

В случаях когда нужно старую вытяжку поменять на новую, необходимо просто отверткой открутить шурупы от средств старой вентиляции и прикрутить в то же место заранее выбранный вами вентилятор. Но когда нужно применить принудительную вентиляцию, необходимо перфоратором создать дополнительную вытяжку, которая будет соединена с вентиляционным каналом. Для того чтобы подключить устройство в ванной, можно использовать выключатель света или светильник в ванной комнате. В таком случае вентиляция будет работать тогда, когда ванная комната будет освещена. Бывают случаи, когда не всегда нужно, чтобы вентилятор работал при включенном свете, тогда необходимо просто приобрести дополнительный выключатель. Дополнительная вытяжка избавит от неприятного запаха.

Вернуться к оглавлению

Виды вытяжных вентиляторов для ванной

Существует несколько видов вентиляторов для ванной. Все они разные по функциональности и дизайну, поэтому каждый выбирает то, что ему нужно:

1. Осевые – считаются одними из самых популярных, потому как очень прост. Устанавливать их необходимо непосредственно в стену: в отверстия вентиляционной шахты. В сравнении с другими приборами, у них достаточно высокий КПД – более 100 м куб в час. Есть небольшой недостаток: осевые вентиляторы очень шумные, шум их достигает до 30-35 дБ.
2. Радиальные – при должен непременно работать мастер, так как самому без особых знаний и опыта будет очень сложно. Радиальные вентиляторы экономят электроэнергию – 20%. Считаются бесшумными.
3. Центробежные – несмотря на свою мощь, данные вентиляторы бесшумные. Они используются в основном, когда помещение больше 15 м². Центробежные вентиляторы появились в 70-е годы, но почти сразу же стали известны всему миру, благодаря своей простоте в использовании. Чаще всего такие вентиляторы устанавливают под потолком, затем прячут под гипсокартоном. Монтаж таких вентиляторов не занимает много времени.
4. Крышные – установка данных вентиляторов производится специальными мастерами. Вентиляция данного вида устанавливается на крыше жилых помещений. Это оптимальный выбор для тех, кто боится испортить только что сделанный ремонт. Плюсы данного прибора заключается в том, что он не занимает места в помещении и не беспокоит шумом.

К выбору вентиляции можно подходить не только со стороны функциональных особенностей, но еще и с дизайнерской стороны. Сделав необычный ремонт в ванной комнате и подобрав стильный и современный вентилятор, вы поспособствуете тому, что ванная преобразится еще больше.

Если вы стали замечать, что в ванной комнате постоянно запотевают зеркала и стены, а воздух стал затхлым от плесени, значит, естественная вентиляция со своей задачей уже не справляется. Такая проблема решается просто - нужно установить вытяжной вентилятор, и влажность придет в привычную норму. Выбор современных вытяжных устройств позволяет установить простые и недорогие модели или бесшумные устройства с таймерами и датчиками. В помещении будет максимально эффективный воздухообмен, если вы будете знать, по каким параметрам нужно выбирать вентиляторы и как правильно их устанавливать своими руками.

Подбираем нужную модель

Большинство потребителей выбирает для ванной комнаты настенные модели встроенного или накладного типа. Они удобны в эксплуатации, просты в монтаже, чистке и замене. Смотрятся довольно эстетично благодаря компактным размерам и современному дизайну корпуса, хорошо вписываются в любые интерьеры ванных комнат.

Простые модели со встроенным или наружным выключателем включаются и выключаются по мере необходимости. Но даже такой простой вентилятор вы можете подсоединить к общему выключателю в ванной, и тогда одновременно с общим светом автоматически включается и вытяжка. Получается удобно, но в этом варианте влага не всегда успевает полностью уйти в вентиляционный канал, зато снижается расход электроэнергии.

Автоматические вытяжные устройства оснащены специальными датчиками влажности и включаются самостоятельно, когда уровень влаги превысит норму. Модели с датчиками движения сразу включаются при появлении человека и выключаются, когда в ванной никого нет. Есть и автоматические вентиляторы с таймерами, которые работают лишь в установленном интервале времени, и этот период можно корректировать.

Осевой или канальный?

В осевых вентиляторах воздушный поток идет вдоль оси вращения лопастей, чем и объясняется такое название. Корпус у них обычно цилиндрический, рабочее колесо с лопастями и электродвигатель. Особое строение лопастей снижает сопротивление воздушному потоку, благодаря чему вентилятор обладает хорошей производительностью.

Но, чтобы эти устройства были эффективны, длина воздуховода не должна превышать 4 метра. Имеет значение и площадь ванной комнаты - чем она меньше, тем эффективнее работает вытяжка.

А вот для ванных комнат большой площади лучше подойдет канальный (центробежный) вентилятор. У него конструкция несколько иная: внутри цилиндрического корпуса вращается барабан с множеством узких лопастей, и центробежная сила этих лопастей втягивает воздух внутрь вентиляционного канала. Такой вентилятор хорошо подойдет, если у вас воздуховод окажется длиной более 4 метров. Вытяжка у него может происходить длительно, но лучше устройство подсоединить к выключателю в ванной или к датчику влажности. Это позволит более экономно расходовать электроэнергию.

Определим нужную производительность

Это, пожалуй, будет главным критерием, и от него будет зависеть эффективность воздухообмена. Обратите внимание на правильность выбора мощности вентилятора в соответствии с площадью вашей ванной комнаты, поскольку один и тот же вентилятор дает различный результат в маленьком и большом помещении. По санитарным нормам кратность воздухообмена для ванной комнаты установлена в 6-8 единиц. Это означает, что в течение одного часа весь объем воздуха в помещении должен полностью смениться от 6 до 8 раз. Принято считать, что если ванной пользуются не более трех человек, то подойдет кратность 6, а если больше трех, то выбирается кратность 8.

Чтобы определить необходимую мощность вытяжки, нужно определить объем помещения и умножить его на кратность воздухообмена. Если, например, размеры вашей ванной комнаты составляют 1,7х1,9 м 2 при высоте потолка 2,65 м, то объем составит 8,56 м. Округлим это число до 9 и умножим на кратность 6, если ванной пользуются три человека. Получится 54 м 3 , и оптимальным выбором для такой ванной комнаты будет устройство с производительностью в 54 м 3 в час, желательно даже чуть больше, чтобы был небольшой запас производительности.

Устанавливаем самостоятельно

Установка самого вентилятора несложна и занимает мало времени, но вам нужно заранее продумать способ подключения и при необходимости проложить кабель для питания. Всю проводку лучше расположить в штробах и закрыть облицовкой, чтобы исключить риски контакта с водой. Если вы планируете вентилятор потолочный, на подвесном потолке, то штробы там не нужны - проводку можно крепить к потолочному перекрытию пластиковыми хомутами. Но все провода обязательно должны находиться в гофре. Для работы вам понадобится небольшой набор инструментов: дрель со сверлами по бетону, карандаш, соединительные клеммы, обычная и индикаторная отвертки.

Для безопасного подключения вентилятора лучше использовать трехжильный кабель ВВГ, который позволяет подать на устройство заземление, нейтраль и фазу с наружного выключателя. Этот выключатель вы можете установить двухклавишным - тогда управлять вентилятором можно независимо от света.

Сверлим по разметке

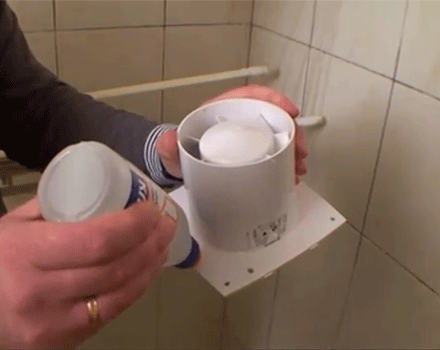

Сняв с устройства лицевую панель, вставим вентилятор в отверстие и выровняем по швам плитки или строительному уровню. Места сверления намечаем карандашом сквозь отверстия в корпусе. Если в комплекте вентилятора есть шнур-выключатель, его нужно временно удалить, а затем соединить провода в клемме. Сверлом с победитовым наконечником на низких оборотах просверливаем плитку насквозь в отмеченных точках. Затем уже новым сверлом углубляемся в бетон в режиме перфоратора. Отверстия очищаем от пыли и вставляем в них пластиковые дюбели.

Примеряем вентилятор еще раз к отверстию, чтобы определить расположение кабеля. В этом месте нужно сделать полукруглый паз по размеру сечению провода. Отверстие под провод нужно просверлить и на корпусе устройства. Сквозь это отверстие продеваем электрический провод и аккуратно вставляем в проем вентилятор. Крепим его к стене саморезами при помощи шуруповерта. Провода последовательно соединяем между собой клеммами, а места соединения для большей надежности закрываем термоусадочной трубкой или изолентой. Вентилятор закрываем крышкой, включаем питание и проверяем работу вытяжки. Затем устанавливаем защитную сетку и крепим лицевую панель.

Возможно, вы решите обходиться без сетки, поскольку она быстро загрязняется, и вентилятор уже не развивает нужную производительность. Впрочем, защитную сетку можно регулярно снимать и промывать водой с мылом. Но если вы заметили, что вытяжка все равно стала работать слабее, значит, появились проблемы в общем вытяжном канале. В многоквартирных домах это делают специалисты. А в собственном доме прочистить вентиляционную систему вы сможете самостоятельно. После установки вентилятора эта задача покажется вам совсем несложной.

Для нормализации уровня влажности, предотвращения развития плесени и в целях создания оптимальной циркуляции воздуха нужно провести вентиляцию в ванной. Для этого в вентиляционную трубу устанавливаются вытяжки. Лучше всего обустраивать вентиляцию данного помещения на этапе его ремонта. Так вы сможете заранее все продумать и рассчитать. в ванной можно своими руками, ничего сложного в этом нет.

Обоснованность и необходимость установки вентилятора в ванной комнате

Необходимость в обустройстве принудительной вентиляционной системы в ванной комнате возникает в тех случаях, когда обычной системы воздухообмена недостаточно. Понять, что возникла необходимость в монтаже вытяжного вентилятора, можно по запотевшим зеркалам, наличию конденсата на стенах комнаты и постоянной сырости, неприятному запаху. В ванной с плохим воздухообменом начинает плохо пахнуть, активно размножаются болезнетворные микроорганизмы, уменьшающие срок службы техники, мебели и отделки в помещении и вредящие здоровью людей.

Если в вашей ванной имеют место перечисленные проблемы, то сначала необходимо проверить вентиляцию на исправность. Делается это очень просто. Достаточно зажечь спичку и поднести ее к воздухообменной решетке. Если огонь потухнет или хотя бы начнет отклоняться в сторону решетки, то с вентиляционным каналом в вашей ванной комнате все отлично, и устанавливать дополнительный вентилятор не нужно.

Если же пламя еле колышется или вовсе никак не реагирует, придется прочищать воздуховоды и устанавливать вентилятор. Прочистка выполняется при помощи конусообразной гири. Она опускается в канал вентиляции на крыше.

Можно, конечно, воспользоваться старым проверенным методом, в соответствии с которым выпиливается пара сантиметров нижней части двери в ванную комнату. Но эффективность подобного метода не выдерживает никакой критики. Помогает такое решение далеко не во всех случаях. Да и если двери дорогие и современные, пилить их однозначно не захочется. А бюджетная дверь после таких манипуляций попросту перекосится. Поэтому лучше выделить один раз время и смонтировать вентилятор.

Вернуться к оглавлению

Основные требования к принудительной вытяжке

Для того чтобы вентилятор в вашей комнате в полной мере выполнял все возлагаемые на него обязательства, нужно обеспечить соблюдение ряда правил. Прежде всего, вентиляционный канал должен нормально работать. Если он засорен, то даже самый мощный вентилятор не сможет нормально функционировать. Поэтому сначала нужно проверить канал на предмет засорения и при необходимости прочистить его.

В процессе работы вентилятор забирает из помещения отработанный воздух. Вместо него в ванную должен поступать новый. Довольно часто для этого приходится обустраивать под дверью в помещение щель толщиной в 2 см. Лучше предусмотреть данный момент заранее и приобрести дверь соответствующего размера, чем пилить и портить полотно в дальнейшем.

Вентилятор имеет ряд основных характеристик, а именно:

1. Уровень производительности.
2. Шумовые качества.
3. Функциональность и безопасность.
4. Качество в целом и стоимость.

Выбирайте такой агрегат, который подойдет для условий конкретно вашей ванной комнаты и будет отвечать вашим личным предпочтениям.

Вернуться к оглавлению

Подготовка к установке вентилятора

Самостоятельно выполнить подключение и монтаж вентилятора несложно. Для ванной лучше всего подходит влагозащищенная модель с гидростатом. Она будет контролировать уровень влажности воздуха в комнате. Преимуществом такого вентилятора является то, что он будет включаться самостоятельно при повышении влажности воздуха в помещении выше допустимого значения.

В процессе самостоятельного монтажа вам нужно будет сделать ряд операций, а именно:

1. Проложить кабель.
2. Расширить при необходимости канал вентиляции.
3. Подключить вытяжку к электроснабжению.
4. Установить устройство в канал.
5. Заделать пустоты и щели монтажной пеной.
6. Зашпаклевать при желании монтажную пену после затвердения.

Сделать все это вы сможете самостоятельно. Если есть какие-то сомнения в собственных силах, можно обратиться за помощью к специалистам.

Чтобы система воздухообмена была максимально эффективной, нужно обустроить с одной стороны помещения вытяжную вентиляцию, а с противоположной – приточную. Если вход и выход будут располагаться чересчур близко, это уменьшит вентилируемость ванной комнаты. Чтобы обеспечить приток свежего воздуха в помещение, можно смонтировать внизу двери решетку. Такие решетки продаются в строительных магазинах. Устанавливаются безо всяких проблем, можно будет смонтировать самостоятельно. При желании можно приобрести дверь с предварительно установленной решеткой.

В процессе работы вам понадобится следующее:

1. Непосредственно вентилятор.
2. Ударная электродрель.
3. Шурупы, дюбеля.
4. Сверло.
5. Карандаш.
6. Отвертка.
7. Изолента.
8. Плоскогубцы.

Вернуться к оглавлению

Подключение вентилятора к системе электричества

То, насколько удобным и производительным будет вентилятор, зависит, прежде всего, от его функциональных и ряда технических характеристик. Влияет на эти показатели и метод включения. Существует несколько доступных схем подключения вытяжных агрегатов в ванной комнате. При выборе конкретного решения вам нужно будет хорошо подумать. Рассмотрите особенности наиболее распространенных способов включения.

Прежде всего, это включение при помощи шнура. Многие модели вентиляторов оснащаются включателем, встроенным в корпус. И в большинстве случаев это шнур, выходящий из корпуса. Пользователь дергает за такой шнурок – вентилятор включается/выключается.

Но подобные модели удобны далеко не всегда. Чаще всего монтаж вентиляторов выполняется под потолком либо в различных других труднодоступных местах. И если ремонт в помещении еще не завершен, то вместо шнура вы можете установить выключатель в любом месте. Для этого от вентилятора прокладывается отдельная проводка и прячется под облицовочным материалом.

Существуют модели, соединяющиеся с источником освещения. Включаться они будут при включении освещения в ванной. Выключаться тоже вместе с ним. То есть два устройства попросту подключаются к одному выключателю. Но есть у таких устройств ряд недостатков. К примеру, вентилятор может не успеть в достаточной мере обновить воздух, пока вы будете в ванной. Помимо этого, если ночью кому-нибудь нужно будет сходить в туалет, шум прибора разбудит всех домочадцев.

Если в вашей ванной комнате нет постоянной сырости и вытяжной вентилятор устанавливается исключительно для нормализации влажности воздуха после приема ванны или душа, то вентилятор можно подключить на отдельный выключатель. Это очень удобно. Кнопку включения/выключения можно расположить рядом с выключателями для источников освещения санузла.

Наиболее удобны в эксплуатации вентиляторы с системой автоматического включения/выключения. Подобные модели оснащаются датчиком уровня влажности воздуха или движения.

Вентилятор включается, когда в ванной влажность воздуха поднимается выше допустимого значения или же когда в нее входят люди. Выключение срабатывает по таймеру. Методика очень удобная, но сравнительно дорогостоящая, поэтому и не такая популярная, как вышеописанные аналоги.

Вернуться к оглавлению

Инструкция по укладке электропроводки

В процессе монтажа агрегата и подключения устройства к электросети необходимо обязательно соблюдать технику безопасности. Во-первых, прежде чем приступать к работе, проверьте, чтобы электрика в сети была выключена. Во-вторых, контакты проводов лучше соединять не «скрутками», а специальными клеммными колодками. Они обеспечивают более надежный контакт.

К месту монтажа агрегата подводится медная проводка. Если менять кафель в ванной вы не собираетесь, то проводку придется пускать поверх него. Чтобы максимально спрятать провод, можете отправить его в специальный короб из пластика. Крепление агрегата начинается после того, как он будет подключен к сети электроснабжения.

Ванная комната в квартире или доме — всегда «мокрое место». Даже если вы не устраиваете лужи на полу. Вода холодная и горячая, пар, мокрые полотенца — всё испаряет влагу. А ещё в ванной жарко и получается тепличный эффект.

Избыток сырости и тепла, в идеале, должен «уходить» в вентиляцию, но как сами знаете, её эффективность в городских домах далека от нормы. Причём как в старом фонде, так и в новостройках. Причина в том, что вентиляция везде естественного типа, то есть без дополнительной вытяжки.

Это в Америке на многоэтажках стоят большущие вентиляторы, а у нас воздух удаляется самотёком за счёт разницы в давлении и температуре. В результате движется он средне, а то и вовсе еле-еле, если дома старые, и каналы забитые.

И наше «мокрое место», ванная, потихоньку обзаводится всякой малополезной флорой и фауной в виде грибка, плесени и даже мокриц. Чтобы избавиться от такого соседства или заранее его пресечь, нужно ставить вытяжной вентилятор в ванную комнату. Он вытянет всю сырость куда следует, и напасть в виде малополезных поселенцев вас счастливо минует.

Как выбрать вентилятор для ванной и туалета

Вроде всё просто, решили, что нужен вентилятор, идём в магазин и покупаем. Но быстро только кошки родятся. В магазине поджидает большой сюрприз из кучи видов и моделей. Где несколько десятков, а где и пара сотен наберётся. И вы «зависнете» над вопросом, «какой же вентилятор поставить в ванную комнату?».

Это неудивительно. Разные виды, мощность, модели, способы установки, характеристики — чёрт ногу сломит в этом разнообразии технического прогресса в области вентиляции. Продавцы и те разбираются с трудом, если ассортимент огромный.

Поэтому мы составили «путеводитель по вентиляторам для ванной». Чтобы облегчить вашу задачу и помочь быстро прикупить нужное оборудование. И для начала разберёмся с общими характеристиками вентиляторов для ванной

Итак, поехали!

1. Осевой, центробежный — что это значит

Это вид или тип вентилятора. Он говорит о конструкции оборудования и его работе.

Осевой вентилятор — это лопастная крыльчатка в корпусе. Крутит крыльчатку мотор, на ротор которого она насажена. Лопасти наклонены вовнутрь относительно плоскости размещения, они хорошо втягивают воздух и перемещают его по прямой оси. Поэтому такой тип называют осевым вентилятором. Отличается он хорошей производительностью, шумит средне, его, чаще всего, и берут для установки в ванную.

Центробежный вентилятор устроен иначе. Воздух засасывает турбина с лопастями. Внутри корпуса поток закручивается в спираль и получает дополнительный разгон за счёт центробежной силы. Выходит поток не по прямой оси, а под углом 90 градусов в специальное устройство — улитку. Центробежный вентилятор называют ещё радиальным.

Отличается меньшей производительность, по сравнению с осевым, но может «гнать поток» под давлением разной силы. Уровень шума низкий или средний, зависит от направления загиба лопастей ротора. С передним загибом шумит меньше, с задним — посильнее, но зато экономит электроэнергию.

2. Накладной или канальный

Вентиляционное оборудование бывает для наружного монтажа и для внутреннего. Наружный тип установки — это крепёж на стену или потолок на выход вентиляционного отверстия в шахту или в систему труб. Канальный вентилятор — это встроенное оборудование, которое ставят внутри вентканала (воздуховода). Системы вентиляционных каналов сооружают из металла или пластика. Для ванной чаще используют пластиковые канальные системы, например, компании Vents .

Зачастую выход в вентиляционную шахту расположен в туалете. Для вытяжки из ванной ставят воздуховод с заборной решёткой. Вентиляционный рукав тянут до шахтного окошка. Канальный вентилятор с дополнительной решёткой устанавливают в туалете. Вытяжка одновременно забирает воздух из всего санузла и направляет в вентиляционную шахту дома. По конструкции наружные и канальные вентиляторы делают и осевыми, и центробежными.

3. Выбор вентилятора в ванную по мощности

Уровень мощности или производительность вентилятора — одна из основных характеристик. Фактически по ней вытяжку и выбирают, в паре с конструкцией (осевая/центробежная). Производительность «говорит» сколько кубометров воздуха вентилятор прокачивает за час — 100, 200, 300.

Чтобы выбрать правильную мощность, надо посчитать объём ванной комнаты и умножить его на 8. «Восьмёрка» обозначает санитарное требование к кратности смены воздуха в помещении за час. Проще говоря, вентилятор должен прокачать объём из восьми ваших ванных. Тогда будет чистота, красота и никакой плесени.

Пример! Для городской стандартной ванной с габаритами 1.7x1.5x2.5м с кратностью обмена 8 производительность нужна от 51 кубометра в час. Осевые вентиляторы выпускают с мощностью от 80 кубов. Такая вытяжка справится с задачей даже с запасом. Центробежная модель обычно «прогоняет» от 42 до 100 кубометров в час.

4. Выбор вентилятора в санузел по уровню шума

Понятно, что вытяжки шумят, но не особо сильно. Если хотите совсем тихую — берите осевую модель из линейки Silent . У них в конструкции сделан крепёж двигателя на сайлент блоках, которые «гасят» шум и вибрацию. Среди «тихих» можно выбрать модель с уровнем шума даже на 22 дБ.

Центробежные работают погромче, потому что турбина нагнетает воздух под давлением. Но тоже шумят средне, примерно, как кулер в компьютере. Он же не мешает вам смотреть кино, музыку слушать или в игры играть. Так и вентилятор будет просто фоном, если вы находитесь в ванной, когда он включён.

Внимание! Шумность — второстепенная характеристика. Самое главное, чтобы вытяжка «прогоняла» нужный объём воздуха для хорошего микроклимата и подходила под конструкцию вентиляции.

5. Какой вентилятор в ванную комнату или туалет лучше — отзывы о дополнительных функциях

Современная техника умеет многое, и вентиляторы выпускают с разными дополнительными функциями. В их список входят:

• Добавочные датчики. Они измеряют влажность или реагируют на движение.
• Таймер выключения. На нём выставляется время задержки выключения, минимально 2 минуты — максимально 30.
• Световой индикатор. Светится, пока вентилятор работает.
• Шнурковый выключатель. Можно включать и выключать вытяжку в нужный момент. Например, когда принимаете душ или ванну. То есть, когда зажигается свет в ванной, вентилятор автоматом не запускается.
• Автоматические жалюзи. Их используют для закрытия вентиляционной решётки после выключения канального вентилятора.
• Обратный клапан. Его главной задачей является препятствие проникновению посторонних запахов из вентиляционной шахты.

По отзывам наших клиентов, чаще всего берут модели с датчиками влажности и таймером выключения. Обратный клапан, который перекрывает ход воздуха из шахты или канала назад в вентилятор, уже стал частью конструкции. Очень редко он продаётся отдельно и считается дополнительной опцией.

6. Степень влагозащиты

Все вентиляторы для ванной имеют повышенную влагозащиту в пределах 4-5, пылезащита может быть как нулевая, так и 3-4. В паспорте оборудования будет указано IP Х4, 34, 44, 45.

С характеристиками мы разобрались, теперь поговорим об ассортименте.

Вентиляторы в ванную и туалет в каталоге сайт

Наш магазин предлагает известные и популярные марки бытовых вентиляторов для ванной:

Soler & Palau	Blauberg	Fresh	Эра	Vents	MMotors JSC

Давайте разделим их по группам и познакомимся поближе.

1. Для городской ванной или санузла стандартной площади самый популярный тип вытяжного вентилятора — модель с мощностью до 100 м3/час

В каталоге есть:

Накладные осевые вентиляторы

Soler & Palau

SILENT-100 CZ SILVER DESIGN-3C	SILENT-100 CZ GOLD	SILENT-100 CHZ	SILENT-100 CMZ
ECOAIR DESIGN 100 H (с датчиком влажности)	ECOAIR DESIGN 100 M (со шнурком)	ECOAIR DESIGN 100 S (базовая модель)	EDM 80L
SILENT-100 CZ
Мощность 65-95 м3, шум 26.5-33 дБ, в базовой модели Сайлент стоит обратный клапан и подшипники тихого хода (CZ), в остальных моделях опционально могут быть добавлены — таймер (R), датчик влажности (H), шнурковый выключатель (M).

Blauberg

MMotors JSC

Мощность 60 кубометров, шумность 25 дБ, сверхтонкие модели с толщиной 4 см.

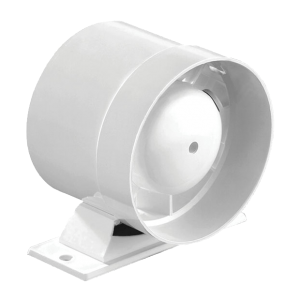

Канальные осевые вентиляторы

Для установки в круглый воздуховод берут канальные модели. Из маломощных предлагаем болгарские MMotors JSC

BO 90	BO 90T

Мощность 50 м3, шумность 36 дБ, рабочая температура +100-150°С.

Центробежные вентиляторы

За счёт конструкции и создания дополнительной тяги, такие вытяжки, даже при малой мощности, эффективнее осевых. Стоят они дороже, поэтому берут их реже. Хотя «полезность» центробежного вентилятора быстро окупает свою стоимость.

Основной рабочий режим — минимальная скорость и минимальный расход энергии. Вытяжка прекрасно «тянет» долгое время в фоновом режиме, для «дежурной» очистки. При повышении влажности включается максимальный режим и происходит быстрая замена воздуха в ванной комнате.

Из центробежных предлагаем вентилятор компании Эра

Эра SOLO 4C

Трёхскоростной, производительность 42/64/100 м3, шумность 25.8-30дБ, комплектуется обратным клапаном и фильтром. Подходит для настенной/потолочной установки и для монтажа в вентиляционное отверстие.

2. В новых домах, с квартирами большой площади, танхаусах и коттеджах, санузлы просторнее и для их очистки ставят вытяжки с мощностью от 100 до 400 м3 в час

В каталоге сайт представлены модели:

Осевые вентиляторы на стену или потолок

Blauberg

Aero Chrome 100	Aero Still Vintage 125	Aero Still Vintage 150	Aero Still 125
Aero Still 150	Deco 100 (потолочный)

Мощность 102, 154, 254м3, уровень шума 31-33-38дБ, во всех моделях есть обратный клапан, дополнительные опции обозначаются буквенной маркировкой, Т — с таймером, ST — со шнурком и таймером. У потолочных мощность от 105 кубов, шумность 37дБ.

Soler & Polau

Производительность 175, 180, 280, 320м3, уровень шума в серии SILENT 35-36дб, у других моделей 42-47дБ.

Производительность 140-183, 250-290м3, уровень шумности 30-33, 36-38дБ.

Производительность 110-132м3, шум 17-22дБ. Вентиляторы нового поколения. Оснащены умной системой управления, режимом переключения скоростей, датчиками. Могут работать автоматически по встроенной программе или запускаются в выбранном режиме через смартфон или компьютер.

Канальные вытяжки

Blauberg

Tubo 100	Tubo 125	Tubo 150	Turbo 100
мощность 137, 245, 361 м3, уровень шума 38-39-40дБ.			двухскоростной, мощность 170/220 м3 в час, шумность — 27/32дБ, крепление на стену или потолок.

Soler & Palau

интеллектуальный, максимальная мощность 106 м3, на тихом режиме — 72. уровень шума 31дБ (22 на тихом). Базовый контроль влажности, таймер, управление скоростью дополнительно — работа по датчику движения. Подходит для безостановочного проветривания на мощности до 40 м3/час.

Вытяжной вентилятор в ванную комнату — оптимальный вариант

Если говорить о выборе и отвечать на вопрос, «какой вытяжной вентилятор в ванную лучше?» то оптимальных вариантов будет несколько:

• для обычной ванной с отдельным вентиляционным отверстием;
• для общей вентиляции санузла;
• для крупногабаритной ванной комнаты.

В ванной комнате есть прямой выход в шахту

Оптимальный вариант — настенный осевой вентилятор с мощностью до 100 кубометров в час. Берите Blauberg или Soler & Palau . В большинстве моделей стоит обратный клапан, он защитит от обратного потока воздуха из шахты, когда вытяжка выключена. А во время работы быстро очистит воздух и сделает это очень тихо (звуковой фон в пределах 25-33дБ).

Модели с классическим дизайном от Blauberg

Немецкие вытяжки вполне бюджетный вариант, испанские есть, как бюджетные, так и дорогие. Хотя «дороговизна» их очень условна. Вы берёте оборудование, которое проработает десяток лет, а то и больше. Так что, поделим цену на срок эксплуатации вентилятора, и получаем затраты как на 10 обедов в кафе, даже для вытяжки за 6300 рублей.

Если квартира съёмная, или только купили в старом фонде и пока планируете обойтись без капремонта, берите недорогой вентилятор от Эры :

FAVORITE 4	OPTIMA 4

Цена в пределах 400-500 рублей, тянут отлично, шумят конечно погромче, чем импортные, но свои 2-3 года отработают как часы.

Общая вентиляция в санузле

Если выход в шахту находится в туалете, для вытяжки из ванной надо ставить воздуховод и канальный вентилятор . Оптимальным вариантом будут

Tubo 100 от Blauberg	Silentub 100 от Soler&Palau	Silentub 200 от Soler&Palau

Они быстро очистят санузел от влаги и пара. Забор воздуха из ванной и туалета пойдёт через потолочные решётки.

Если вы хотите разделить вентилирование:

• Ставьте в ванную комнату потолочный вентилятор Deco 100 . Производительность у него выше (105м3), чем расчётная для стандартной ванной (51м3), но так и должно быть. Вытяжке придётся «гнать» воздух через трубы с изгибом, поэтому нужен запас по мощности для быстрого воздухообмена.
• В пару и для отдельной вентиляции туалета установите канальный вентилятор. Оптимальной будет модель Vents iFan D100/125 . Она может работать в турборежиме с мощностью 106 м3 и 72 кубометра. Кроме того, есть режим для постоянной вентиляции, на минимальной мощности до 40 кубометров в час.

Deco 100	Vents iFan D100/125

Вентиляция для крупногабаритной ванной

Если ванная комната большой площади — выбирайте мощный вентилятор. Оптимальными вариантами будут:

Осевые наружные

Aero Still Vintage 125	INTELLIVENT White	SILENT-300 CHZ

Канальные

Tubo 100	TDM100	PRO 4	iFan D100/125

Центробежные

SOLO 4C

Наружные и канальные осевые вентиляторы берите с запасом мощности, так они быстрее очищают воздух и напрямую в вытяжную шахту, и через рукав. Центробежный создаёт повышенное давление и большой запас производительности не нужен.

Чтобы установить вытяжку в ванной придётся выполнить три этапа работ.

1. Проложить кабель от выключателя

Кабель нужен трёхжильный, например, ВВГ 3Х1.5 мм2 . Лучше всего его «кинуть» в гофре под кафелем и в стене, если отделка ванной ещё не закончена. Если ванная отделана, тогда прокладываем кабель в гофре по капитальному потолку, можно дополнительно взять и кабель-канал . Всё это «добро» спрячем за подвесной или натяжной потолок, после установки и подключения вытяжки.

2. Закрепить вентилятор

Когда кабель проложен, надо установить вентилятор на место. Наружный закрепляется поверх стены, канальный внутри вентотверстия. Обратите внимание, стандартная ширина отверстия 10 см, как раз под вставку вентиляторов с размерной маркировкой 100мм (диаметр фланца или самого прибора). Такой просвет рассчитан на проход воздуха объёмом до 100 кубов в час. Мощность вытяжек, стыкующихся с сотой трубой, «вписывается» в это требование или чуть превышает, на 10-15 м3.

Вентиляторы с большей производительностью соединяются с воздуховодами диаметром 125 мм или 150-160 мм, и отверстие придётся расширять. Иначе вытяжка или фланец попросту не влезут в просвет.

Информация к размышлению! Можно ли поставить переходник с диаметра «больше на меньше» для наружного вентилятора? Можно, только не нужно. Вы получите приличную щель между корпусом вытяжки и стеной. Щель помешает правильно закрепить вентилятор. Вдобавок, на задней панели, которая не прижмётся к стене, будет оседать влага и собираться пыль. И «обрезая» ширину просвета вы «режете» и пропускную способность канала. Соотношение «диаметр канала — производительность вентилятора» выбрано неслучайно. Ваша несчастная вытяжка будет пытаться впихнуть 150-200 кубов туда, куда «пролазит» только сотня.

Установка вентилятор в ванной — способы монтажа

Вытяжку можно установить разными способами. Накладную к стене прикрепить саморезами или приклеить, канальную вставить напрямую в отверстие и закрепить или сначала установить трубу в просвет, а вентилятор «зафиксировать» уже в ней.

Чтобы установить накладную вытяжку , снимите лицевую панель, которая крепится винтом в торце или пластиковыми защёлками. Для установки на саморезы разметьте карандашом места для отверстий на стене, затем просверлите и вставьте дюбели . Приложите вентилятор и закрутите саморезы.

Для крепежа на клей или жидкие гвозди, нанесите его по краю корпуса на вентилятор и на стену. Чтобы не промахнуться на стене, обведите по контуру вытяжку и промажьте клеем внутри прямоугольника, чуть отступив от края. Прижмите и зафиксируйте малярным (монтажным) скотчем, чтобы клей схватился.

Обратите внимание! Мы не рекомендуем использовать обычный скочт, потому что он может оставить следы на стене и самом вентиляторе.

Питающий кабель перед крепежом выведите в специальное отверстие наружу. Если оно расположено неудобно, можно просверлить своё, в нужном месте. Лицевую панель ставят на место после подключения кабеля питания.

Чтобы установить канальную вытяжку, используют кусок воздуховода равного диаметра, в который помещают вентилятор с выступом. Корпус вытяжки плотно «встаёт» в круглом канале и фиксируется без дополнительного крепежа.

Если корпус без выступов, тогда его крепят в трубе саморезами через специальные пазы. Для таких вентиляторов удобнее сначала вставить вытяжку в кусок воздуховода, закрепить, вывести кабель, а потом установить всю сборку в вентиляционное отверстие и зафиксировать монтажной пеной.

Для моделей с крепежом на корпусе вставка не нужна. Вентилятор просто прикручивается к стенке отверстия.

3. Подключить вентилятор в ванной к выключателю

Подключение питания к вытяжке — самый ответственный этап. Влажное помещение требует обязательной прокладки кабеля с заземлением. Поэтому используйте трёхжильный ВВГ на полтора квадрата (3х1.5 мм2) , как на освещение в ванной комнате. Электрическая мощность у вентиляторов не высокая, как правило, в пределах 14 Ватт, и сечения в 1.5 квадрата хватит для работы вытяжки без перегрева кабеля.

Заземляющий провод нужен обязательно, чтобы разделить рабочий ноль на шину N и ноль заземления на PE. Даже если у вас квартира в старом доме и заземляющий контур отсутствует, в щитке ставится PE-шина для подключения «земли». Это повышает безопасность вашей электропроводки и предохраняет от неприятностей в виде удара током.

Как подключить вентилятор в ванной выбирайте сами. Если хотите подольше проветривать, ставьте выключатель на две клавиши и разделяйте освещение и вентиляцию.

Схема подключения через двухклавишный выключатель будет выглядеть так:

Схема с одноклавишным выключателем подходит для нечастого использования ванной комнатой, например, в однокомнатной квартире с одним жильцом. Вытяжка включается вместе со светом и выключается так же. Для дополнительного проветривания придётся оставлять горящим и свет. Киловатт-часов оно много не накрутит из-за этого, если только не заснёте. Но и там «львиная доля» будет за вентилятором, а не лампочками в ванной.

Схема подключения с одноклавишный выключателем выглядит так:

Обе схемы подходят для вытяжек без дополнительных функций.

Подключение вентилятор с таймером и другими датчиками

Как подключить к выключателю в ванной вентилятор с таймером и другими датчиками, расскажем более подробно. Главное отличие в схеме — на таймер идёт отдельное питание, чтобы запускать вытяжку по сигналу сработавшего датчика влажности, движения или сигнала самого таймера в моделях с отложенным пуском. Проще говоря, на вентилятор идут раздельные фазные/нулевые провода на двигатель и на таймер. Контур двигателя связан с клавишей выключателя вентилятора, а контур таймера с выключателем света, и «активируется» как только зажигаются лампочки в ванной. Если используется двуклавишный выключатель. Вы можете и сами включить такую вытяжку клавишей или она сработает автоматически от встроенного таймера.

Если выключатель общий, то схема будет другой. При включении света питание получит только таймер вытяжки, а когда он сработает, замкнётся контур двигателя вентилятора.

В моделях без таймера с датчиком влажности питание «заводится» на него.

Как видите, схемы подключение достаточно простые, но не забывайте о правилах монтажа — провода соединяем на клеммах , без скруток и торчащих концов. Расключения делаем в распределительной коробке или углублённых подрозетниках . Лицевую панель и сетку от насекомых ставим в накладных вентиляторах на место правильно, без перекосов.

Подводим итоги

Как быть, если «путеводитель» помог, но остались сомнения? Обращайтесь к нам! Вентиляторы знаем в лицо. Способы монтажа и схемы подключения расскажем в любое время дня и ночи. Как таблицу умножения.
