Лето еще не наступило, а жара в квартирах уже заставляет задумываться о покупке кондиционера. Но кондиционер стоит недешево и для его установки требуются высококвалифицированные специалисты. Кроме того, современную сплит-систему не получится использовать для охлаждения открытой террасы. Достойной альтернативой в данном случае выступает потолочный вентилятор. Он мягко перемешивает воздух без создания опасных сквозняков, недорого стоит, а с установкой справится любой хозяин. В статье мы расскажем о разновидностях потолочных вентиляторов, особенностях их конструкции, преимуществах и недостатках.

Области применения

Способ охлаждения помещения вентилятором универсален и может применятся в разных сферах. Потолочные вентиляторы используются в промышленности для удаления из помещения газов, а также для охлаждения и обогрева цехов. Некоторые модели предназначены для очистки помещения от дыма в случае пожара. Вентиляторы нашли применение в общественных зданиях благодаря эффективности и более низким затратам энергоресурсов по сравнению с кондиционерами. Потолочные вентиляторы, пожалуй, единственный способ охлаждения открытых террас летних кафе. Вентилятор не изменяет температурный фон и не создает сквозняков, поэтому организм не испытывает стресс от разницы температур между улицей и помещением. Простудиться используя вентилятор почти невозможно. Потолочные вентиляторы со светильником часто устанавливают в квартирах и коттеджах для охлаждения спален и гостиных, а также открытых веранд. Такие модели отличаются разнообразным дизайном, поэтому подобрать устройство для интерьера разных стилей не составит труда. Потолочные вытяжные вентиляторы для ванной отлично справляются с удалением влажного воздуха. Также их используют в подвалах и других помещения, где отсутствует естественная вентиляция, для удаления застоявшегося воздуха.

Преимущества

Среди основных преимуществ использования вентиляторов в быту следует отметить следующие:

• Потолочные вентиляторы могут использоваться в летнем и зимнем режиме. Летом они перераспределяют более холодный воздух, поступающий из открытого окна, за счет чего температура в помещении снижается. Зимой вентилятор «возвращает» поднявшийся к воздух от радиаторов.
• Зимний режим вентилятора позволяет экономить на отоплении за счет повышения эффективности распределения теплого воздуха. Кроме того, потолочные вентиляторы потребляют намного меньше электроэнергии, чем бытовые кондиционеры.
• Вентиляторы можно использовать на открытых верандах и в беседках.
• Устройство не создает сквозняков и разницы температур, поэтому риск подхватить простуду минимален.
• Вытяжные модели вентиляторов эффективны для быстрого удаления из помещения излишне влажного или затхлого воздуха.
• не сложнее, чем обычную люстру, поэтому с работой справится любой хозяин. Кроме того, на монтаж не нужно получать разрешение в отличие от кондиционеров с внешним блоком.

Недостатки

Главным недостатком потолочных вентиляторов считается их шумная работа. Проблему можно решить балансировкой устройства, однако полностью избавится от шумовой нагрузки не получится. Поэтому перед покупкой вентилятора обращайте внимание на уровень шума конкретной модели и возможность регулировки режимов. Уровень шума не должен превышать 30 децибел при максимальной скорости вращения лопастей.

Конструкция

Бытовой потолочный вентилятор состоит из следующих элементов:

• Лопасти. Их изготавливают из пластика, металла, дерева. В некоторых моделях вентиляторов лопасти могут быть складными. Обычно устанавливается от 3 до 6 лопастей.
• Планки. С их помощью лопасти крепятся к корпусу.
• Двигатель. Отвечает за вращение лопастей, скорость и режимы работы.
• Корпус. В коробке находится двигатель, проводка и элементы управления прибором.
• Крепеж. Предназначен для монтажа устройства к потолку. Включают штангу, подвесы и декоративные элементы, которые закрывают место крепежа.
• Светильник. В светильниках могут использоваться все виды бытовых ламп: накаливания, люминесцентные, галогенные или светодиодные.
• Переключатель. Бывает стационарный или в виде дистанционного пульта.

Принцип работы

Подвесные потолочные вентиляторы имеют осевую конструкцию и направляют поток воздуха параллельно оси вращения лопастей. Они могут работать в летнем и зимнем режимах. Летом лопасти направляют воздух вниз. Они перемешивают воздух в помещении с более прохладными потоками, поступающими из открытого окна. За счет этого температура в комнате незначительно снижается. Эффект охлаждения основан на усилении испарения влаги с поверхности кожи.

Согласно законам физики, теплый воздух поднимается вверх, а работающий в зимнем режиме вентилятор поднимает холодные потоки из глубины помещения и направляет их под потолок. Воздушные потоки смешиваются и благодаря этому помещение быстрее прогревается. Зимний режим позволяет экономить до 30 % энергии, тратящейся на отопление.

Потолочные вытяжные вентиляторы работают по центробежному принципу. Воздушный поток подхватывается лопастями и движется в радиальном направлении относительно оси вращения крыльчатки. Они «высасывают» воздух из помещения в вентиляционные каналы. За счет образовавшейся разницы давления свежий воздух начинает поступать в комнату через двери, окна, щели, каналы приточной вентиляции.

Подвесной вентилятор

Подвесная модель считается классической. Она крепится на монтажную пластину специальным крюком. Корпус с лопастями отстоит от потолка на длину штанги. Размер штанги может варьироваться в зависимости от высоты потолков. Для удобства эксплуатации и эффективности работы прибора следует его устанавливать так, чтобы крайняя нижняя точка конструкции была не ниже 215 см от пола. Если установка подвесного вентилятора планируется на натяжной потолок следует предусмотреть деревянную подложку между базовым потолком и натяжным полотном. Устройство может работать от сети 220 Вт или 12 Вт в зависимости от модели и назначения. В последнем случае прибор работает через понижающий напряжение трансформатор.

Корпус и лопасти вентилятора могут изготавливаться из металла, пластика или дерева. Размах крыльчатки прибора бывает трех стандартных размеров: 30, 42 и 52 дюйма. Первый подойдет для небольших комнат до 9 кв. м. Вентилятор с размахом лопастей в 42 дюйма будет эффективен для помещений до 16 кв. м. А устройство с размахом лопастей в 52 дюйма используют в больших комнатах, общих гостиных, квартирах-студиях площадью до 32 кв. м. Приборы, предназначенные для уличного использования, имеют высокую степень защиты от атмосферных воздействий. Их маркируют индексом IP65-IP67, где первая цифра указывает на уровень защиты от пыли, а вторая - от влаги.

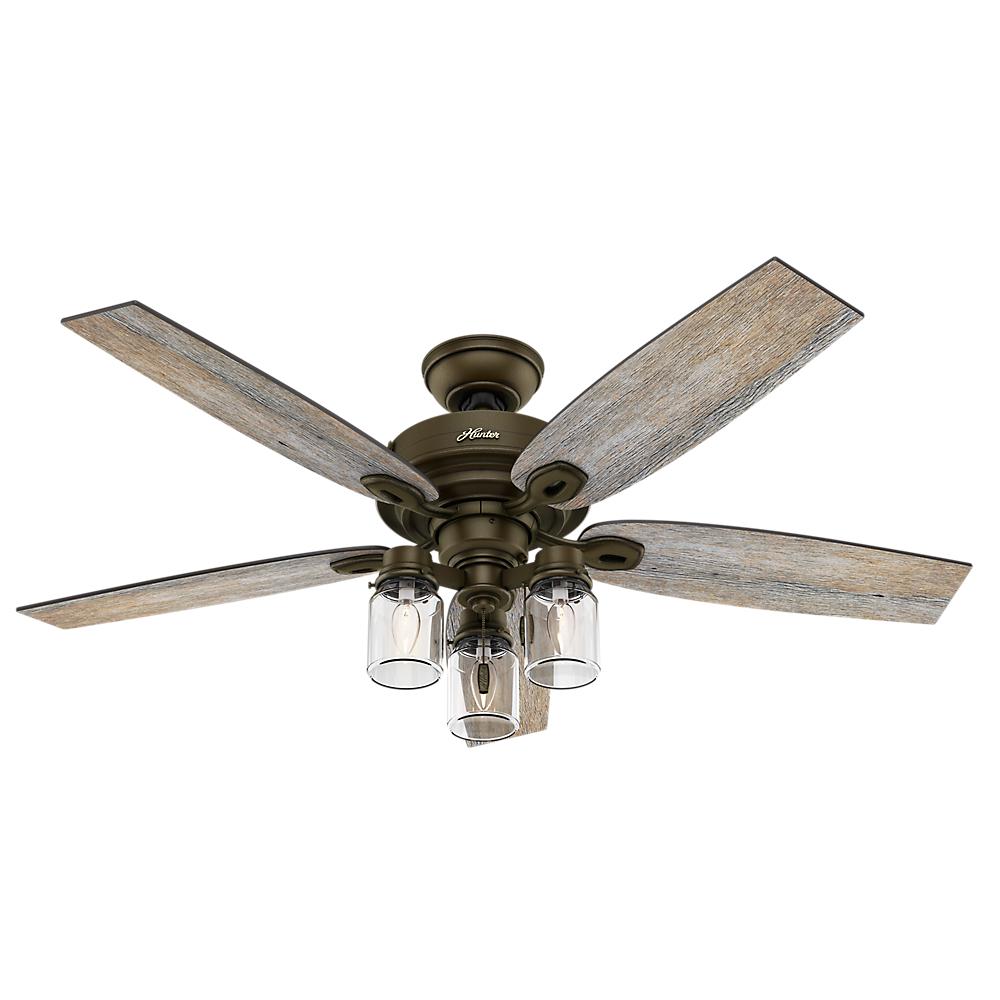

Люстра-вентилятор

Потолочная модель вентилятора со светильником заслужила признание благодаря универсальности. И вентилятор, и люстру следует размещать по центру комнаты или выделенной зоны. Эргономично разместить на потолке два прибора не представляется возможным, так как часть комнаты будет плохо освещена, а другая часть не будет обдуваться вентилятором. Кроме того, лопасти вентилятора будут создавать движущиеся тени при включении обоих приборов. Оптимальным решением для подобных случаев является потолочный светильник с вентилятором. Конструкция прибора похожа на подвесной вентилятор и дополнена светильником в нижней части. Такой прибор не будет затенять пространство при одновременном включении верхнего освещения и крыльчатки. В потолочном вентиляторе с люстрой могут быть использованы все виды бытовых ламп. Самыми экономичными и безопасными считаются светодиодные лампы. Скорость вращения лопастей и интенсивность светового потока регулируется при помощи пульта дистанционного управления. Такой прибор можно использовать как ночник. В некоторых моделях устанавливают модули цветного освещения. Вентиляторы со светильником и герметичным корпусом могут использоваться и для освещения открытых террас и веранд.

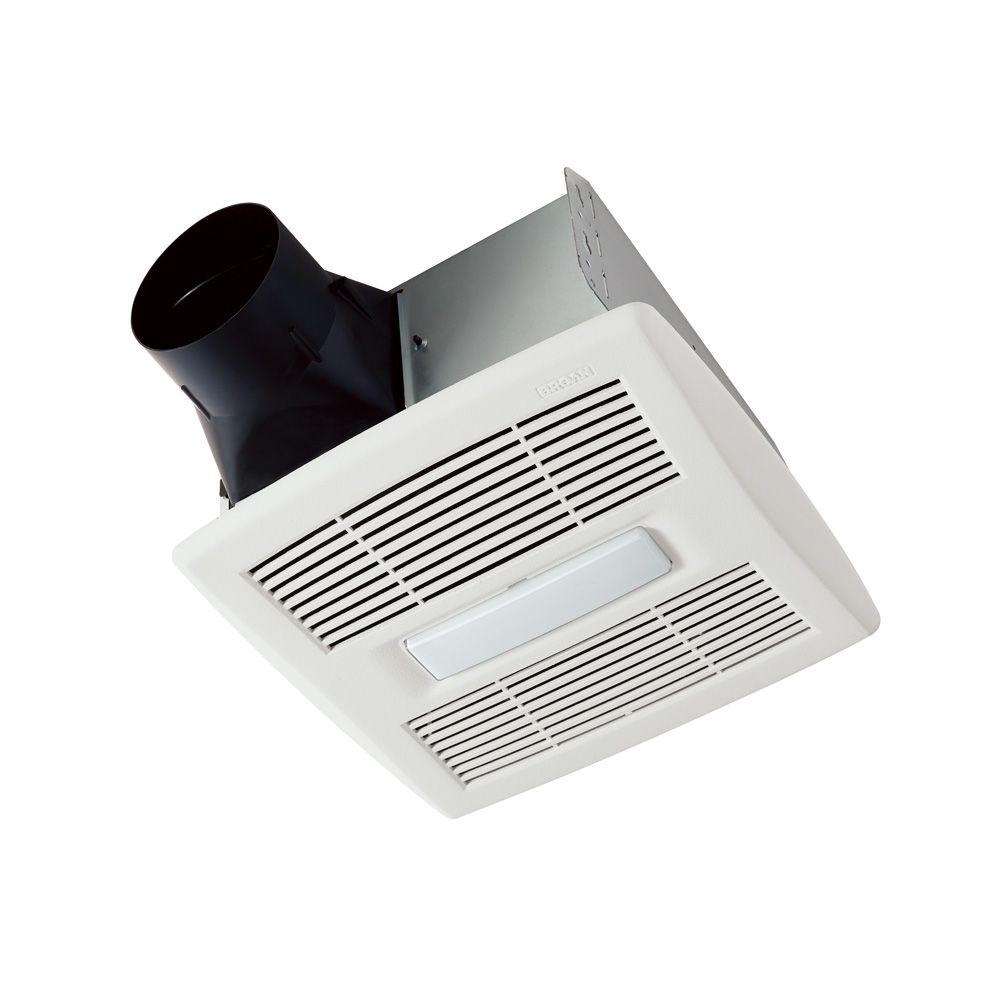

Вытяжной вентилятор

Такие модели обычно встраивают в натяжной или подвесной потолок и подключают к вентиляционной системе дома. Снаружи остается только декоративная решетка. Устанавливают потолочные вытяжные вентиляторы в ванной, туалете, подвале и других помещениях, требующих принудительной вентиляции. Такие устройства эффективно и быстро удаляют из помещения продукты газообмена, пар и затхлый воздух. Потолочные вентиляторы для ванной имеют 3-5 скоростей вращения лопастей и герметичный корпус со степенью защиты от влаги не менее IP65.

Дополнительные функции

Производители часто оснащают бытовые вентиляторы дополнительными функциями, призванными увеличить эффективность прибора, снизить затраты энергии или увеличить уровень комфорта пользователя:

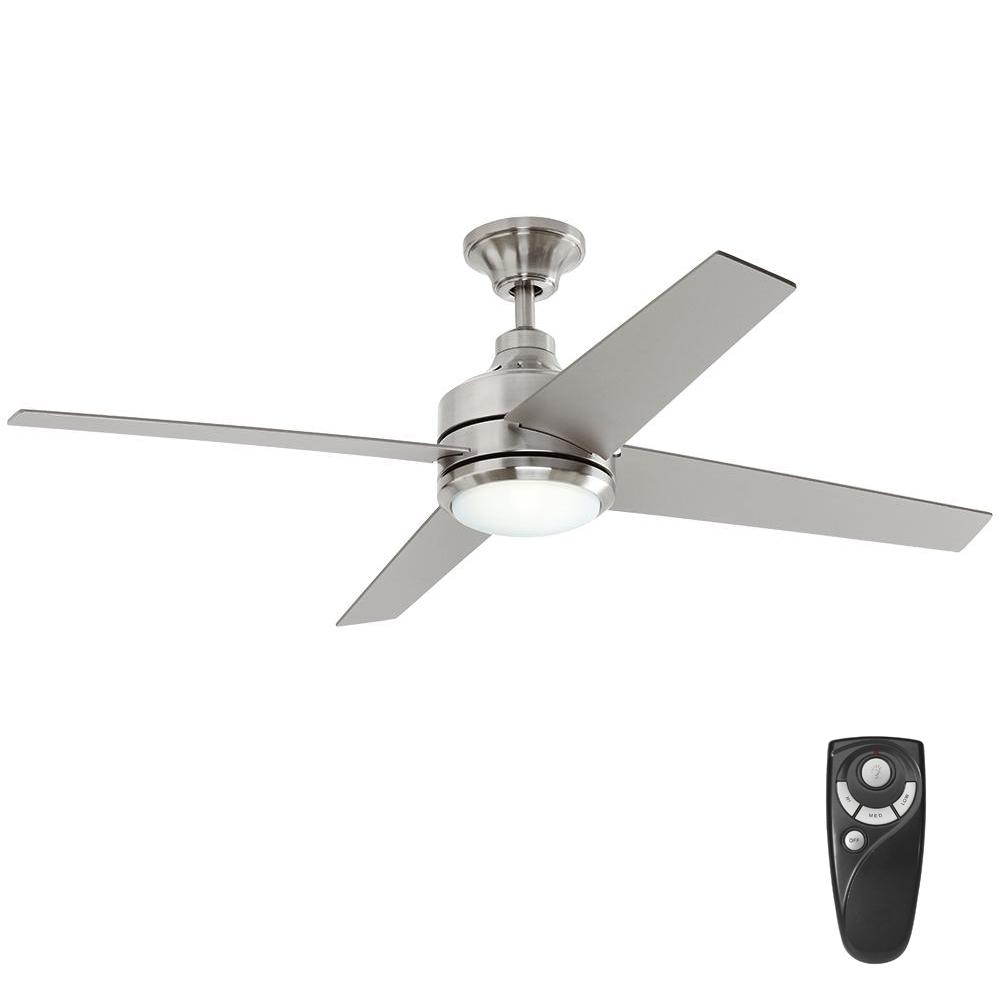

• Пульт дистанционного управления позволяет регулировать скорость и режимы работы вентилятора, а также управлять освещением.
• Датчик присутствия включает вентилятор, если в комнате находятся люди, и выключает, если в помещении пусто. Прибор позволяет экономить до 40 % электроэнергии. Такие устройства хорошо зарекомендовали себя в санузлах.
• Датчик влажности автоматически включает вытяжной вентилятор при скоплении пара в ванной, предбаннике или бане.
• Таймер позволяет настраивать режимы работы устройства на период до недели. Можно запрограммировать работу на высокой скорости в наиболее жаркие часы и минимальную интенсивность обдува ночью.
• В потолочных вентиляторах со светильником на светодиодах иногда устанавливают аккумулятор, который позволяет лампе работать до нескольких часов в случае отключения электричества.

Настройка, эксплуатация и уход

Иногда после установки вентилятора он начинает сильно шуметь. Проблема решается балансировкой. В строительных магазинах можно приобрести специальный балансировочный комплект и с его помощью выровнять вес лопастей.

Потолочный вентилятор довольно прост в эксплуатации и уходе. Необходимо лишь периодически протирать крыльчатку и корпус от пыли. Скопление пыли на лопастях приводит к разбалансировке устройства и увеличению уровня шума.

Потолочные вентиляторы являются хорошей альтернативой кондиционерам в местах, где установка последних не целесообразна. Они потребляют меньше электроэнергии, не создают разницы температур, могут использоваться на открытых верандах и в летних кафе. Потолочные вентиляторы могут работать в летнем и зимнем режимах. Последний позволяет эффективнее распределять тепло радиаторов и экономить на отоплении. Встраиваемые вытяжные вентиляторы используют в санузлах и подвалах для быстрого удаления продуктов газообмена и влажного воздуха.

10270 1 2

Насколько эффективен потолочный вентилятор – все, что вы хотели бы знать об этом устройстве

Данная статья будет интересна всем, кто ценит климатический комфорт, и решился установить вентилятор в своем доме или квартире. Из текста ниже вы узнаете, как собрать и установить потолочный вентилятор своими руками. Я расскажу о том, как правильно его подключить, а также поделюсь советами по выбору данного устройства и его обслуживанию.

Разновидности потолочных вентиляторов

Среди множества различных моделей бытовых потолочных вентиляторов, можно выделить три отдельные группы этих устройств:

1. Подвесной потолочный вентилятор – устройство в металлическом или пластиковом корпусе, внутри которого установлен электродвигатель с напряжением питания 220 или 12 вольт. На валу электродвигателя насажена крыльчатка с металлическими, деревянными или пластиковыми лопастями. Все устройство в сборе подвешивается на небольшом относе от потолка, при помощи вертикальной штанги, и подключается через регулятор напряжения или обычный выключатель к бытовой электросети;

1. Потолочный люстра вентилятор — комбинированное устройство, представляющее собой привычную подвесную люстру, с интегрированным в нее потолочным вентилятором. При изготовлении подобных приборов большое значение уделяется их дизайну;

1. Вытяжные модели поточных вентиляторов — предназначены для удаления газообразных продуктов жизнедеятельности человека, и ускорения обмена воздуха в закрытых помещениях. Обычно они имеют встраиваемое исполнение, и устанавливаются внутри вентиляционных каналов, которые скрыты за подвесными или натяжными потолками. Таким образом, на виду в помещении остается только наружная часть защитно-декоративной решетки воздухозаборника на потолке.

В потолочных люстрах со встроенным вентилятором, электродвигатель обычно устанавливается в декоративном корпусе, в верхней части люстры, таким образом, чтобы подвижная ступица с лопастями была расположена между источником света и потолком.
Это делается для того, чтобы избежать постоянно движущихся теней и раздражающих бликов от вращающихся лопастей крыльчатки, которые могут падать на пол, на стены и окружающие предметы, при одновременном включении вентилятора и верхнего освещения.

Устройство и принцип действия

Все типы вентиляторов, в зависимости от принципа работы и конструкции лопастей, условно делятся на два вида: осевые и центробежные:

• В осевых вентиляторах поток воздуха направлен параллельно оси вращения крыльчатки , и движется за счет положительного угла атаки набегающих лопастей;
• В центробежных вентиляторах воздушный поток захватывается набегающими лопатками, и движется в радиальном направлении относительно оси вращения крыльчатки, под воздействием центробежной силы .

Некоторые люди рассматривают вентилятор, как более дешевую и экономичную альтернативу бытовому кондиционеру, однако сразу хочу сказать, что сравнивать эти два устройства между собой, не совсем корректно. Несмотря на то, что и тот, и другой прибор предназначен для повышения комфорта и улучшения микроклимата в помещении, они имеют совершенно разный принцип действия:

1. В отличие от кондиционера, потолочный вентилятор сам по себе, никогда не увеличивает и не понижает температуру воздуха в помещении , поэтому в процессе его работы, она всегда остается практически неизменной;
2. Во время вращения лопастей, все окружающие предметы в зоне прямой видимости, обуваются непрерывным направленным потоком воздуха, который движется с постоянной невысокой скоростью;

1. Непрерывное движение воздуха приводит к усиленному испарению влаги с человеческого тела , что в свою очередь, вызывает ощущение легкой прохлады;
2. Как известно, теплый воздух в помещении всегда устремляется вверх, к потолку, а холодный стелется по низу, на уровне пола. Во время работы вентилятора, все слои воздуха принудительно перемешиваются, поэтому во всем объеме помещения, всегда сохраняется одинаковая температура. Из-за этого такие устройства, еще по-другому называют перемешивающими вентиляторами;
3. Для того чтобы эффективно перемешивать максимальный объем воздуха в больших помещениях, лопасти таких вентиляторов должны иметь достаточно большой размах, поэтому в некоторых моделях они могут быть складными;

1. Вытяжные потолочные вентиляторы имеют немного другой принцип работы. Они устанавливаются на входе вытяжного вентиляционного канала, и при включении, удаляют из комнаты на улицу спертый, затхлый, или влажный воздух;
2. Во время работы вытяжного вентилятора, в помещении создается зона пониженного давления . За счет образовавшегося принудительного разрежения, в комнату начинает поступать свежий воздух с улицы, через открытые форточки, щели в оконных и дверных проемах, или через приточные вентиляционные каналы;
3. Учитывая специфику работы потолочных вытяжных вентиляторов, они чаще всего применяются для ванной комнаты или туалета, для , подвала, котельной, а также других нежилых и подсобных помещений, которые нуждаются в принудительной вентиляции;

Для эффективного перемешивания воздуха в комнате, все модели потолочных вентиляторов (в том числе и люстры), имеют осевую схему расположения лопастей, поэтому воздушный поток от них всегда будет направлен вверх или вниз, параллельно оси вращения крыльчатки.
Вытяжные модели могут изготавливаться как по осевой, так и по центробежной схеме, поскольку их главная задача заключается исключительно в удалении отработанного воздуха из помещения, через вентиляционный канал в атмосферу.

Основные преимущества и недостатки

Если вы еще сомневаетесь в том, что лучше выбрать, потолочный вентилятор или кондиционер, то ниже я приведу краткие сравнительные характеристики этих двух устройств:

1. В настоящее время одним из наиболее значимых критериев выбора любого товара, является его цена . К примеру, стоимость потолочного вентилятора, в среднем составляет от 4000 до 18000 рублей, в то время как покупка и монтаж простейшего кондиционера вам обойдется не дешевле, чем 30-40 тысяч рублей;

1. Установку потолочного вентилятора, любой домашний мастер сможет без особого труда выполнить своими руками без посторонней помощи, а для монтажа и подключения кондиционера необходимо привлекать квалифицированного специалиста;
2. Современные раздельные сплит системы включают в себя внешний блок, для монтажа которого придется дополнительно привлекать альпинистов, или заказывать автовышку. К тому же, размещение наружного блока на фасаде здания, в ряде случаев понадобится согласовывать с местными органами эстетики городской среды;
3. Потребляемая мощность потолочных вентиляторов намного ниже мощности бытовых кондиционеров , поэтому их эксплуатация обойдется вам значительно дешевле;

1. Потолочные вентиляторы можно устанавливать не только в помещении, но и на свежем воздухе . Например, на крытой , на летней террасе или в садовой беседке, он будет охлаждать человека точно так же, как в доме или квартире. Использовать обычный кондиционер, в данном случае, будет нецелесообразно, потому что от него все равно не будет никакого толку;
2. В холодное время года крыльчатку вентилятора можно запускать в реверсивном режиме . Это позволит повысить эффективность работы бытовых отопительных приборов, поскольку восходящие потоки воздуха способны усилить естественную конвекцию от радиаторов отопления;

1. Направленный воздушный поток от вентилятора всегда имеет комнатную температуру, и не образует сквозняков , поэтому даже длительное пребывание человека в таких условиях, не может время привести к сильному переохлаждению организма;
2. С кондиционером все наоборот, поскольку под струей охлажденного воздуха, даже физически крепкий и здоровый человек, может незаметно для себя получить простудное заболевание;
3. В отличие от настольных или напольных вентиляторов, потолочные устройства не занимают свободного места, и не требуют дополнительного места для хранения в зимнее время года. К тому же они являются абсолютно безопасными для маленьких детей и домашних животных , потому что их вращающиеся лопасти расположены вне зоны досягаемости;
4. Современные потолочные вентиляторы со светильником имеют оригинальный дизайн и эстетичный внешний вид , поэтому не выбиваются из общего стиля оформления квартиры, и гармонично сочетаются с другими деталями интерьера;

1. Вытяжные потолочные вентиляторы позволяют за короткое время избавиться от холодного сырого воздуха или резкого неприятного запаха в помещении , поэтому такие устройства нередко используются для ванной или душевой комнаты, для туалета, кухни, предбанника или домашней мастерской;
2. Установка вытяжного вентилятора именно на потолке, считается более эффективной, чем монтаж на стене , потому что такое расположение вентиляционного отверстия способствует максимально быстрому и полноценному обмену всего объема воздуха в помещении;
3. Некоторым людям не нравится, что потолочные вентиляторы во время работы сильно шумят, и разгоняют пыль и мусор по комнате. В таком случае я могу дать два простых совета: чтобы лопасти не шумели и не вибрировали в процессе вращения, их нужно правильно отбалансировать, а чтобы пыль не разлеталась по комнате, достаточно своевременно выполнять влажную уборку в квартире.

Использование потолочных вентиляторов в сочетании с бытовыми приборами отопления и кондиционирования воздуха, в некоторой мере повышает их энергоэффективность. Это достигается за счет полноценного перемешивания теплых и холодных слоев воздуха, и за счет принудительного перемещения воздушных потоков через теплообменные решетки радиаторов и кондиционеров.

Технические характеристики потолочных вентиляторов

В большинстве случаев, подвесной вентилятор занимает самое видное место на потолке, в центральной части комнаты, поэтому при покупке этого устройства для своей квартиры, многие жильцы, в первую очередь уделяют внимание его дизайну. Я считаю, что это правильный подход, однако помимо внешнего вида, я рекомендую обратить внимание на его технические характеристики, конструктивное исполнение и дополнительные функциональные возможности:

1. Важнейшим показателем при выборе любого электрического прибора, является его потребляемая мощность . В данном случае, чем выше значение мощности электродвигателя, тем больший объем воздуха смогут перерабатывать лопасти за единицу времени. При выборе мощности вентилятора для каждой конкретной комнаты, я предлагаю руководствоваться следующей формулой: P = S *2, где Р – потребляемая мощность (Вт), S – площадь помещения (м²) ;

1. Все разновидности потолочных бытовых вентиляторов имеют три стандартных типоразмера , которые определяются размахом лопастей крыльчатки. В номенклатурном обозначении, эти размеры принято указывать в дюймах. Таким образом, при выборе подходящего размера крыльчатки, я советую придерживаться следующих рекомендаций:

• Размер 30” (762 мм) подойдет для небольшой спальни или кухни площадью до 9 м²;
• Размер 42” (1066 мм) можно использовать для просторной спальни или локальной зоны отдыха площадью до 16 м²;
• Размер 52” (1320 мм) следует выбирать для большой семейной гостиной, общей столовой или комнаты-студии площадью до 32 м².

1. Для того чтобы можно было увеличивать или уменьшать интенсивность обдува, следует выбирать модели с плавной или ступенчатой регулировкой частоты вращения крыльчатки . В случае ступенчатой регулировки, количество скоростей вращения должно быть не менее трех;

1. Чтобы обеспечить комфортное длительное пребывание жильцов в помещении с работающим вентилятором, уровень шума при максимальной частоте вращения лопастей, должен составлять не более 30 децибел ;
2. Если в доме проживают маленькие дети или домашние животные (особенно коты и птицы), то быстро вращающиеся лопасти могут представлять для них опасность получения травмы. Чтобы этого не произошло, я рекомендую выбирать такие модели вентиляторов, которые оборудованы защитной сеткой или мелкой решеткой , установленной вокруг крыльчатки;
3. Покупая уличный вентилятор для установки на летней террасе или в садовой беседке, нужно проследить, чтобы уровень защиты электрической части прибора имел индекс не ниже IP 65 . Это же правило касается всех вытяжных вентиляторов, которые устанавливаются в помещениях с повышенной влажностью (кухня, ванная или душевая комната, предбанник, неотапливаемый чердак, погреб и пр.).

Некоторые, более дорогие модели потолочных вентиляторов от европейских производителей, оборудованы крыльчаткой с регулируемым шагом лопастей, что позволяет синхронно изменять угол атаки каждой лопасти, без остановки электродвигателя. Такая функция дает возможность существенно снизить уровень шума, а также более гибко управлять интенсивностью и направлением воздушного потока.

Дополнительные функции

В конкурентной борьбе за конечного потребителя, каждый производитель бытовой техники старается всячески усовершенствовать свою продукцию. Поэтому современные бытовые потолочные вентиляторы могут иметь целый ряд вспомогательных полезных, и не очень полезных функций:

1. Пульт дистанционного управления позволяет на расстоянии включать и выключать освещение люстры или двигатель вентилятора , а также регулировать силу и направление воздушного потока, даже не вставая с любимого дивана;

1. Наличие электронного таймера дает возможность программировать работу электродвигателя по часам , на протяжении текущих суток, или даже целой недели. Например, в жаркое дневное время крыльчатка будет крутиться на полную мощность, с наступлением вечерней прохлады, скорость ее вращения уменьшится до средних оборотов, а в ночное время, перед сном, вентилятор автоматически перейдет на минимальный режим работы;
2. В потолочных вентиляторах с люстрой, может быть установлен небольшой аккумулятор . При отключении электричества, для вращения крыльчатки, его мощности будет недостаточно. В то же время, светодиодная лампа сможет проработать в автономном режиме от одного заряда аккумулятора, в течение нескольких часов;

1. Встроенный датчик присутствия автоматически запустит электродвигатель в том случае, когда поблизости находятся люди . Такой режим работы позволит существенно сэкономить электричество, к тому же, такая функция будет полезна для потолочного вытяжного вентилятора в туалете;
2. Для ванной комнаты, душевой или предбанника, может оказаться полезным электронный датчик влажности воздуха . Он автоматически включит вентилятор при достижении высокой концентрации водяного пара в окружающем воздухе, и автоматически отключит его после того, как влажность воздуха снова придет в норму;

1. Встроенный высокочастотный источник ионизирующего излучения , по словам производителей, насыщает воздух в комнате заряженными отрицательными ионами, которые якобы, оказывают положительное влияние на здоровье человека;
2. Еще одна сомнительная функция — это встроенный ароматизатор воздуха . Его принцип работы заключается в том, что над крыльчаткой расположена открытая емкость, в которую нужно закладывать капсулу с ароматическими маслами. При прохождении потока воздуха через эту капсулу, он должен насыщаться приятным запахом.

Кому-то мое мнение может показаться предвзятым, однако, на мой взгляд, последние две функции являются абсолютно бесполезными. Я считаю, что добавление этих функций в потолочные вентиляторы — это исключительно маркетинговый ход производителя, потому что в повседневной жизни, вряд ли кто-то будет постоянно ими пользоваться.

Безопасность и эффективность работы потолочного вентилятора будет во многом зависеть от того, насколько правильно вы его смонтируете. Вращающиеся лопасти могут вызывать вибрацию, и создавать значительную динамическую нагрузку, поэтому монтажный кронштейн для подвешивания вентилятора к потолку, должен иметь не менее четырех крепежных отверстий.

Чтобы исключить передачу вибрации на потолок, корпус вентилятора следует крепить к монтажному кронштейну, при помощи подвижного шарнирного соединения, оставляя небольшие зазоры.

1. Для равномерного распределения воздушных потоков, лопастной вентилятор нужно крепить к потолку ровно по центру комнаты . Если он используется для обдува локальной зоны отдыха, то соответственно, крепить его надо по центру этой зоны;

1. Из соображений безопасности жильцов и гостей вашего дома, лопасти вращающейся крыльчатки должны быть расположены на высоте, не менее чем 2100 мм от уровня чистового пола ;
2. Следует иметь в виду, что чем меньше будет расстояние от лопастей до потолка, тем меньший объем воздуха сможет перемещать крыльчатка за единицу времени. Таким образом, оптимальное расстояние от потолка до лопастей, должно составлять не менее 300 мм ;
3. Для установки на мансардном этаже с наклонной кровлей, или для квартиры с очень высокими потолками, я советую использовать удлиненную монтажную штангу. Ее длину надо подобрать с таким расчетом, чтобы расстояние от пола до лопастей получилось в пределах 2400-2800 мм ;

1. Для крепления к бетонному потолочному перекрытию следует использовать стандартный комплект дюбелей и саморезов по бетону;
2. При установке на подвесные или натяжные потолки, монтажный кронштейн нужно крепить через дистанционные проставки или несущие закладные конструкции , непосредственно к капитальному потолочному перекрытию;
3. Подключение клеммной колодки к бытовой электросети выполняется по стандартной схеме : коричневый провод нужно подключить к зажиму с обозначением «L», голубой провод подключить к зажиму со значком «N», а желто-зеленый провод надо подключить к винту защитного заземления со знаком «земля» или буквенным обозначением «PE».

Читатели нередко спрашивают: как сделать самому потолочный вентилятор из обычной люстры? Для этого нужно со старого напольного вентилятора снять двигатель, вместе с крыльчаткой, регулятором скорости вращения и металлической защитной решеткой. Далее весь этот блок надо закрепить снизу к потолочному светильнику, и подключить через отдельный выключатель, к домашней электросети.

Настройка и текущее обслуживание потолочных вентиляторов

Если после включения потолочного вентилятора, он начинает сильно вибрировать, громко гудеть, и раскачиваться в разные стороны, то в большинстве случаев, причина такой неисправности заключается в нарушении весового баланса лопастей. Перед тем как отбалансировать лопасти вентилятора, нужно приобрести в строительном магазине специальный балансировочный комплект.

Он состоит из нескольких утяжеленных зажимов в виде большой скрепки, и нескольких металлических грузиков на самоклеящейся основе.

1. В первую очередь надо проверить надежность крепления всех лопастей к вращающейся ступице , которая расположена на валу электродвигателя. Если резьбовое крепление разболталось или ослабло, то его нужно подтянуть при помощи отвертки или шестигранного ключа;

1. Далее надо измерить расстояние от поверхности потолка, до хвостового торца каждой лопасти в диаметральной плоскости . Если у одной из лопастей это расстояние отличается от других, то ее нужно аккуратно подогнуть, или ослабить крепление, выровнять лопасть, и затянуть заново крепежные винты;
2. Для того чтобы определить, какая лопасть нуждается в балансировке, нужно на одну из них закрепить зажим из балансировочного комплекта, и включить вентилятор . Если вибрация не уменьшилась, или наоборот, увеличилась, значит нужно переставить зажим на другую лопасть;

1. Если вибрация уменьшилась, то надо, либо добавить еще один зажим, либо постепенно перемещать имеющийся зажим от центра лопасти к ее хвостовому торцу до тех пор, пока вибрация не прекратится полностью;
2. После того как вы найдете оптимальное количество и правильную точку расположения зажимов, на этом месте, с обратной стороны лопасти нужно приклеить один или несколько балансировочных грузиков (по количеству зажимов). Временный зажим после этого надо убрать ;
3. Если говорить о том, как отбалансировать вытяжной вентилятор, то такая работа выполняется аналогично, за исключением того, что для него потребуются балансировочные грузики меньшего веса и размера.

Если в комнате редко проводится влажная уборка, то балансировка крыльчатки, со временем может нарушиться сама по себе, по причине неравномерного оседания слоя пыли. Эта проблема особенно актуальна для кухни, поскольку неравномерное налипание частиц жира и грязи, может за короткое время привести к нарушению весового баланса.
Чтобы устранить такое явление, достаточно тщательно вымыть каждую лопасть с двух сторон, с использованием любого бытового моющего средства.

Заключение

Из статьи вы узнали, как устроен потолочный вентилятор и какие существуют модели на рынке. Рекомендации по монтажу и подключению помогут вам в самостоятельной установке. А рекомендации по уходу продлят жизнь вашего климатического оборудования. Обязательно посмотрите видео в этой статье, при возникновении вопросов, я готов ответить на них в комментариях.

28 ноября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Летний зной заставляет по-другому взглянуть человека на свою среду обитания – если в зимний период мало кто задумывается над вопросом снижения температуры воздуха в квартире или доме, то вот летом этот вопрос становится весьма актуальным. Традиционно его решают посредством установки кондиционера, но кроме него, существует и ряд других устройств, позволяющих снизить температуру воздуха в комнате – это вентилятор, который может быть переносным, напольным или потолочным. В этой статье мы поговорим о потолочном устройстве данного типа – вместе с сайтом сайт мы изучим его разновидности, ознакомимся с их особенностями и рассмотрим вопрос, как установить потолочный вентилятор своими руками?

Установка потолочных вентиляторов фото

Разновидности потолочных вентиляторов: какие бывают и где используются

Если рассматривать потолочный вентилятор глобально и не внедряться в такие различия, как мощность и дизайн, то все существующие нынче модели можно разделить на пять групп.

Естественно, это не все различия, которыми могут похвастаться потолочные вентиляторы. К примеру, в отдельную категорию можно выделить комбинированные устройства данного типа. Для бытовых и промышленных нужд достаточно часто такие устройства сочетают в себе и люстру и вентилятор – для комнат это вообще идеальный вариант. Кроме того, практически все перечисленные выше вентиляторные установки потолочного типа могут отличаться различным набором функционала – об этом следует поговорить немного подробнее, чем мы и займемся дальше.

Потолочный вентилятор своими руками фото

Потолочный вентилятор: дополнительные функциональные возможности

Прежде чем приобретать и устанавливать вентилятор на потолок своими руками, следует ознакомиться с дополнительными возможностями этих приспособлений – по большому счету, они не маленькие, и от их наличия хуже не будет никому. Как раз наоборот – каждое дополнительное качество в значительной мере упростит жизнь владельцу такой установки. Среди наиболее часто используемых дополнений вентилятора можно выделить следующие возможности.

Во всех этих дополнениях имеется один прекрасный момент – даже если они отсутствуют в понравившейся вам модели потолочного вентилятора, их всегда можно купить отдельно и путем бесхитростных манипуляций интегрировать в устройство. Для любого электрика это весьма простое дело. Как вариант, при покупке данного приспособления для проветривания помещения вы можете заказать необходимый набор функциональных дополнений.

Как установить потолочный вентилятор своими руками: особенности монтажа

Вы когда-нибудь устанавливали самостоятельно ? Если да, то решение вопроса, как установить потолочный вентилятор своими руками, у вас не вызовет ни одной проблемы. Все до предела просто и ясно, а весь процесс монтажа этого устройства можно разделить на две части.

Несколько сложнее обстоят дела с подключением комбинированного с люстрой вентилятора. В принципе, и здесь ничего сложного нет, если разобраться, какие провода какому устройству принадлежат – обычно этот момент маркируется, но если метки отсутствуют, то все можно определить опытным путем. Кроме того, каждый уважающий себя и своих потребителей производитель комплектует свои устройства инструкциями, согласно которым произвести подключение потолочных вентиляторов сможет практически каждый человек.

Также следует упомянуть и о том, что могут существовать две схемы подключения вентилятора к сети электропитания – в одном случае они подсоединяются к проводке по принципу люстры (им нужен отдельный выключатель), а в другом случае они могут подсоединяться по принципу бра (отдельный выключатель им не нужен). Отключающее устройство встраивается в вентилятор и управляется посредством пульта. Если учесть, что пультам свойственно теряться, то лучше прибегнуть к схеме подключения, предусматривающей использование отдельного выключателя – в этой ситуации можно будет пользоваться и клавишей, и пультом. Получается своеобразный универсальный вариант.

И в заключение темы про то, как изготавливается потолочный вентилятор своими руками, скажу несколько слов по поводу подсоединения устройства с дополнительными приспособлениями – многих людей они пугают, особенно если вентилятор реализуется в полностью разобранном виде, что бывает весьма часто. Скажем прямо – если вас это пугает, то наймите специалиста, а лучше всего приобретайте вентилятор с собранной электрической схемой. Как правило, такие устройства для проветривания помещений имеют на выходе всего пару-тройку проводов, о которых говорилось выше.

Установка вентилятора – это вопрос щепетильный. До того как сделать вентилятор своими руками, необходимо определить его место установки. Дело в том, что при изготовлении конструкции на сегодняшний день используется два вида двигателей:

• коллекторные;
• асинхронные.

Коллекторные при работе издают сильный шум, при его переключении происходит искра. Помимо того, движение щеток издает тоже много шума.

Асинхронные двигатели, которые оснащены короткозамкнутым ротором – полная противоположность. При самостоятельном изготовлении вентиляторов в качестве пускового реле можно использовать элемент из холодильника.

Принципы изготовления вентилятора

Когда изготавливают вентилятор своими руками, нужно учитывать некоторые аспекты, самым важным из которых является шум. Чтобы иметь представление о работе коллекторного двигателя, нужно просто вспомнить, как работает пылесос “Циклон”, громкость его около 70 дБ. На основании этого следует подумать, применять такой двигатель или нет. В связи с этим реальней всего использовать асинхронный двигатель, к тому же при выполнении самой простой модели вентилятора не требуется пусковая обмотка. Да и его мощность невелика, а вторичная ЭДС наводится полем от статора.

Барабан в асинхронном двигателе имеет короткозамкнутый ротор с прорезанными медными жилами по образующей, проходящими под углом по отношению к оси. Именно этот уклон и предопределяет направление вращения ротора в двигателе. Медные жилы не изолированы от материала барабана, так как они обладают проводимостью, превосходящей окружающий материал, а разность потенциала между рядом лежащими жилами мала. И в связи с этим поток тока протекает по меди. Статор и ротор между собой не соединены контактами, и поэтому не возникает искра, так как проволока покрыта лаковой изоляцией. Вот поэтому шум у асинхронного двигателя определяется следующими факторами:

• соотношением статора и ротора;
• качеством подшипниковых элементов.

При правильной настройке асинхронного двигателя можно достичь бесшумной работы мотора. Ну а если речь идет о том, как правильно сделать вентилятор своими руками канальный, то можно допустить установку коллекторного двигателя, но с учетом того, где будет располагаться секция.

Канальный вентилятор устанавливается в самой секции воздуховода и размещается по центру тракта. Вот по этой причине, когда делается вентилятор в воздуховоде, шум не играет особой роли, так как звуковая волна, пока проходит канал, затухает.

Вернуться к оглавлению

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

• ножницы;
• сетка;
• клей или скотч.

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Вернуться к оглавлению

USB-вентиляторы: особенности

Такую модель будет сделать непросто. Это отличный вариант для индивидуального охлаждения при работе за компьютером. Такое устройство получается с достаточной мощностью, а также потребление энергии ненамного больше. Для устройства этой конструкции потребуется:

• пара компакт-дисков для компьютера;
• шнур с USB-вилкой;
• провода;
• старый моторчик, такие обычно устанавливают на детских игрушках;
• винная пробка;
• картон цилиндрической формы;
• клей и ножницы.

Первым делом диск разрезается на лопасти. От наличия лопастей зависит мощность потока воздуха, чем их больше, тем сильнее будет обдувать, но и сами сегменты не должны быть маленькими.

Разрезается только один диск, второй будет использоваться в качестве подставки.

Чтобы согнуть лопасти, их прогревают над небольшим пламенем и сгибают вперед под углом.

Они должны быть повернуты в одну сторону. Когда диск с лопастями будет готов, в его центр вставляется пробка, и в ней проделывается отверстие.

Для того чтобы сделать провод пригодным к использованию, с одного конца USB-шнура снимается наружная обмотка, под которой находится 4 проводка. Парные можно отделить, подсоединить к моторчику и заизолировать.

Для охлаждения воздуха в помещении уже давно применяется такое устройство — потолочный вентилятор. Многие наверняка помнят общепитовские столовые, где без этого устройства в жаркое время года было просто не обойтись. Используют такой прибор и в наше время, правда с некоторыми усовершенствованиями и дополнениями.

Всё о вентиляторах

Устройство

• Обыкновенный бытовой вентилятор работает от сети с напряжением 220В и частотой 50Гц . Вращение лопастей происходит при помощи электродвигателя, который находится в декоративном корпусе из пластика или металла.

• Обычный вентилятор для потолка имеет три или шесть лопастей, которые могут быть изготовлены из пластика, металла, МДФ и дерева, имея при этом разную расцветку или нанесённый рисунок . Такое количество вращающихся элементов обеспечивает аэродинамические свойства модуля и соответствует его прямому назначению – вентиляции воздуха.
• Иногда можно встретить вентилятор с двумя или, вообще десятью-пятнадцатью лопастями, но аэродинамические свойства таких устройств очень занижены в пользу дизайна . Такой вентилятор можно скорее рассматривать, как декоративное устройство.

• Скоба предназначена для крепления лопасти к подвижной части электродвигателя. Такие комплектующие изготавливаются, как правило, из металла.
• К потолку модуль вентиляторный потолочный крепится обычно только на крюк, который, в свою очередь, может иметь разное устройство . Первый вариант , это когда крюк фиксируется на пластине, которая прикручена к потолку и при этом J-образная шпилька может вращаться в разные стороны. Второй вариант предусматривает крюк с резьбой, который вкручивается либо в дюбель, либо непосредственно в потолок.

• Для регулировки расстояния лопастей от потолка, модуль вентиляторный потолочный снабжён штангой, которую можно укоротить до 0,25м или удлинить до 1,5м . К примеру, потолочный вентилятор мр 1 от начала штанги до конца корпуса имеет размер 156см. Но в любом случае не следует забывать, что расстояние от лопастей вентилятора до пола, которое можно позволить, должно быть не менее 230см.
• Обычно на вентиляторе есть два декоративных колпака – один сверху, а другой снизу. Верхний колпак закрывает крепёжное устройство, а нижний – провода, конденсаторы и клеммную коробку. Также на модуле есть маленькие декоративные колпачки, закрывающие болты крепления скоб и лопастей.

• Зачастую на корпусе вентилятора присутствует регулятор, который изменяет направление воздушного потока – вверх или вниз (реверсивные вентиляторы). Такие модули ещё оснащены шнурами-выключателями, типа лентяйки, один из которых отвечает за действия лопастей, а другой – за освещение, встроенное в вентилятор.
• Вентиляция осуществляется в трёх или пятискоростном режиме , и управлять этими режимами можно либо при помощи шнура-лентяйки, либо с пульта дистанционного управления. ДУ также позволяет управлять освещением, которое встроено в модуль вентилятора.

Разновидности вентиляторов и область применения

• Вентиляция на потолке может служить как для прямого назначения, так и для декорации помещения. Современные потолочные вентиляторы позволяют совмещать в себе эти два требования и очень часто без ущерба друг для друга.

• Вентиляторы для потолков можно разделить на две категории – это и те, на которых не предусмотрены. Первая категория может быть довольно разнообразной, так как количество светильников может варьироваться от одного до двенадцати. При этом могут быть использованы люминесцентные, галогенные или диодные лампы, а также может регулироваться мощность и цвет с пульта дистанционного управления.
• Использование вентиляторов на потолке чаще всего встречается не в быту, а в административных зданиях и лечебных учреждениях. Также такое устройство почти всегда есть в учебных заведениях и в пунктах общественного питания.
• В домашних условиях вентилятор для потолка используют в больших комнатах при отсутствии кондиционера, а порой и вместе с ним, используя эти устройства поочерёдно. Иногда без вентилятора просто невозможно обойтись потому, что кондиционированный воздух может быть противопоказан с медицинской точки зрения (астма).

• Несколько по-другому осуществляется вентиляция в натяжном потолке. Там можно не устанавливать привычный модуль на длинной штанге – приоритет отдаётся встраиваемому устройству. Точно такой же встраиваемый вентилятор можно использовать на любой . Таким образом, вы можете решить требование по расстоянию до пола (230см от пола до лопастей).

Рекомендации. Иногда применение вентиляторов регламентируется нормативными документами. Так в регионах с наружной температурой воздуха выше 25⁰ C для помещений с постоянным пребыванием людей необходимо устанавливать вентилятор.

Вентиляторы должны быть установлены на потолке для повышения интенсивности движения воздуха, от 0,3 до 0,5м/секунду. Требования установлены СНиП для бытовых и административных помещений (от 2.09.04-87 п.п. 4.6).

Заключение

Среди населения ходят слухи о том, что якобы работающий потолочный вентилятор в состоянии отсечь голову человеку, но это утверждение вызывает лишь улыбку. Мощность от удара лопасти настолько мала, что не в состоянии даже повредить кожный покров на руке или хотя бы оставить гематому. На самом деле, использование такого устройства приносит в помещение свежесть, перемещая воздушные потоки по комнате.
