Каркас для теплицы из трубы пвх чертеж. Парник своими руками из ПВХ труб: советы по монтажу

Своя теплица – это всегда удобно и выгодно. Когда за окном еще холодно, а овощи в супермаркете слишком дорогие, на свой стол можно подавать продукты, вырастив их самостоятельно.

Возводят парники сейчас из разных материалов, но с появлением инновационных технологий, можно быстро и легко сделать теплицу из ПВХ труб.

Раньше для создания парника использовали старые оконные рамы и другие подобные предметы быта. В настоящее время каждый желающий имеет возможность сделать дешевую, но надежную конструкцию.

Выбор места под теплицу

От правильного места расположения этой конструкция зависит удобство работы, условия освещения и теплосбережение.

Необходимо устанавливать сооружение на участке, который хорошо освещается солнцем , а также в зоне, защищенной от ветра. Например, можно построить данное сооружение между другими постройками – это поможет сберечь тепло внутри конструкции.

Расстояние между постройками и парником должно быть не менее 3-х метров, иначе эти они могут затенять сооружение.

Необходимо учитывать уровень грунтовых вод. Если приусадебный участок располагается в низине, тогда нужно будет возводить фундамент и гидроизолированный цоколь. Поэтому при выборе места для возведения такой простой конструкции, как теплица из ПВХ труб, следует выбрать небольшую возвышенность или равнину.

Выбор материалов

Для создания парника обычно используется арочная конструкция с дверями и несколькими открывающимися форточками с торца сооружения. Такая конструкция не предназначена для . Для покрытия используется полиэтиленовая пленка, этот материал недорогой, но его необходимо заменять каждые два года. Можно установить , придав парнику надежности. Для сборки каркаса понадобятся такие материалы:

• трубы ПВХ;
• крепления с разным диаметром (чем больше будет теплица, тем больший диаметр креплений необходимо использовать);
• торцы;
• специальные зажимные элементы для полиэтиленовой пленки;
• для крепления – ПВХ тройники;
• саморезы для крепления труб и других элементов;
• разные ПВХ-элементы для угловых переходных частей.

Также понадобятся металлические стержневые колышки, которые вбиваются в землю для того, чтобы конструкция была устойчивой и надежной. Расстояние между такими опорными элементами не больше одного метра, а вбивать стержни необходимо на глубину до 25 сантиметров.

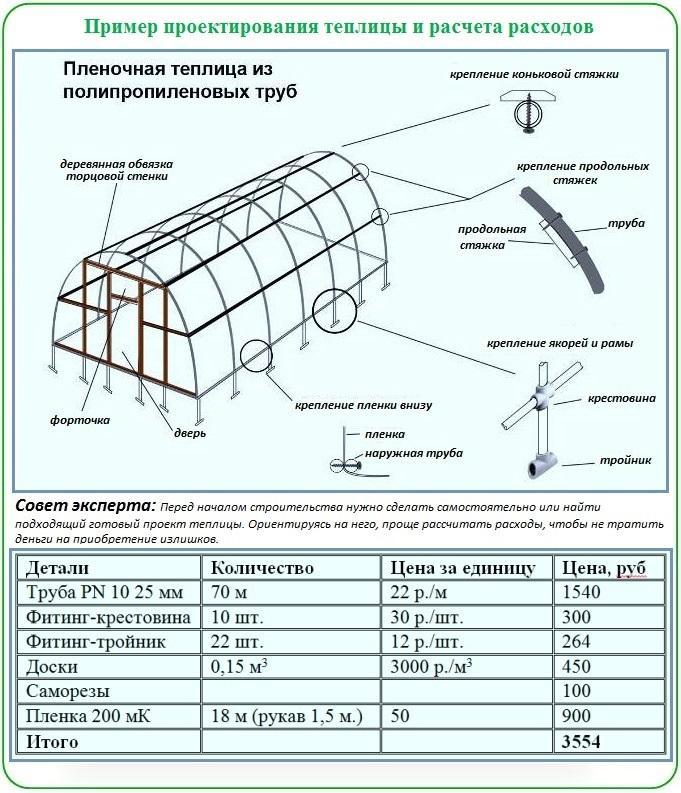

В таблице рассчитано количество строительных материалов, необходимых для возведения теплицы из ПВХ труб

Выбор ПВХ труб основан на расчете необходимого метража этого материала. Для возведения небольшой теплицы понадобятся трубы такой длины:

• 190 см (4 штуки);
• 68 см (10 штук);
• для создания шарниров 10 см (10 шт);
• 350 см (2 шт);
• 558 см (4 шт);
• 170 см (2 шт);
• 360 см (2 шт)
• 90 см (4 шт).

Выбор материала для обшивки можно производить в пользу полиэтилена, армированной пленки, спанбонда, или других. Поликарбонат – это прочный материал, но он отличается высокой стоимостью.

Наиболее дешевыми материалами считается полиэтилен или армированная пленка. Если планируется один раз в два года менять материал, которым обтянут каркас, тогда можно использовать полиэтилен. Он дешевый и может выдержать небольшие ветровые нагрузки.

Если в регионе преобладают сильные ветра, тогда лучше использовать армированную пленку, она более надежная, хотя её стоимость немного выше, чем у полиэтилена.

Лутрасил и спанбонд имеют нетканную структуру и многие садоводы также используют данные материалы для создания теплиц. Они будут прекрасно защищать растения от холода и ветра, их нужно заменять один раз в два года.

Расчет примерных затрат

Согласно вышеуказанным расчетам, понадобится чуть более 70 метров трубы ПВХ. Водопроводные трубы стоят от 30 рублей. В строительных магазинах можно найти подобные изделия стоимостью от 97 до 155 рублей, в зависимости от производителя (отечественные – дешевле, импортные – дороже). Для строительства парника не нужно выбирать самую дорогую продукцию из ПВХ, подойдут недорогие изделия.

Если сделать расчет, тогда получится, что на трубы понадобится 70 метров х 30 рублей = 2100 рублей. К этой сумме следует добавить 400 – 500 рублей на тройники, крепления, угловые переходы и саморезы.

Полиэтилен является недорогим материалом для накрывания каркаса парника. Допустим, размер теплицы получился 6х2,4 м, тогда полиэтиленовой пленки нужно будет около 30 м2 (стандартная ширина 3 м) – это 10 погонных метров. Стоимость одного погонного метра данного материала составляет 182 – 185 рублей за один метр.

Армированная пленка стоит чуть дороже – 240 рублей за один метр. Остальные материалы имеют примерно такую же стоимость. Соответственно, на материал для накрывания теплицы понадобится от 1800 до 2500 рублей. В итоге стоимость материалов для всего сооружения составляет чуть более 5000 рублей.

Технология возведения теплицы из труб ПВХ

Также нужно дополнительно закрепить дуги на деревянной основе при помощи хомутов в виде символа Ω. Сделать это можно обычными саморезами длиной 3 – 4 см.

Установка дверей и окон

На деревянной основе по ширине, на том отрезке, который будет входом, установить два колышка из металлической арматуры. В этом место будет прикреплена дверь. Теперь необходимо сделать следующее:

• от арматуры провести ровную линию вверх и сделать отметину на крайней дуге (понадобится деревянная длинная линейка, маркер любого цвета и уровень);
• в отмеченном месте врезать тройники. Для этого следует отрезать кусочек трубы, прикрепить тройник, чтобы получился отрезок с тройником наверху. Производить манипуляции с дугой нужно с особой осторожностью, так как она находится под нагрузкой.

Будет хорошо для мастера, который сооружает конструкцию, если кто-то поможет в данной работе и сможет придерживать дугообразные отрезки.

Получилась дверь. Чтобы сделать окна необходимо проделать все тоже самое в нужном месте. С одной из сторон прикручиваются шарниры, на которые будет укреплен прямоугольник из скрепленных труб ПВХ – это сама дверь или окна. В качестве навесов можно использовать трубы, но меньшего диаметра, а можно использовать настоящие навесы из магазина.

Полимеры настойчиво вытесняют древесину, стекло и металл из сфер промышленности и быта. Не прошли они мимо дачных участков и загородных хозяйств. Легкие прочные пластики не разъедает плесень, не портят испарения, едкая химия, влага. Полимерные тепличные сооружения служат дольше всех типов устаревших предшественников, стойко переносят атмосферные невзгоды. Разочаровывает только цена тепличных конструкций от производителей и размеры, не всегда совпадающие с запросами огородников. Унывать не нужно: строится теплица своими руками из пластиковых труб без особых проблем и финансовых затрат. Однако терпением и знанием нюансов самостоятельному мастеру запастись не мешает.

Трубы из пластика легко режутся, гнутся, клеятся, свариваются. В тепличном строительстве полимерные детали можно даже соединять саморезами, ведь по их крепким «жилам» не предстоит течь воде. Технологичность материала позволяет воплощать буквально любые по сложности проекты: от теплицы или мини-парника арочного типа до внушительной постройки всесезонного пользования с двускатной кровлей или фантазийного многогранника. Нужно только заранее определиться с приоритетной на собственный взгляд конструкцией и приобрести подходящий материал. Потому что в семействе полимерных труб, подходящих для собственноручного строительства, есть:

• жесткие поливинилхлоридные представители (ПВХ), не отличающиеся эластичностью. Их используют для сооружения двухскатных и односкатных, «зеленых домиков», т.е. конструкций с прямыми линиями и гранями, какими отличались деревянные «предки»;
• гибкие полипропиленовые и поливинилхлоридные собратья (ПП, ПВХ), из которых предпочитают строить арочные конструкции или возводить округлые кровли над жестким каркасом из твердых пластиковых элементов, металлического профиля или деревянных реек.

Все разновидности полимерных труб выпускаются с фитингами: крестовыми и тройниковыми разветвителями, поворотными соединителями, переходниками для состыковки труб различающихся диаметров. Применение фитингов ощутимо «оживит» темпы строительства, но увеличит бюджет. Этот факт отнесем к личным пристрастиям будущего владельца и разрешим самому выбирать, использовать соединители или нет.

Имеется еще один критерий, с которым надо определиться «на берегу». Самостоятельно созданный парник из пластиковых труб может быть стационарным и разборным. В первом случае конструктивные части зеленого домика свариваются или склеиваются навечно, во втором привинчиваются шурупами.

Независимо от выбранного проекта, процесс сооружения включает ряд характерных этапов:

• устройство основы, заменяющей фундамент, т.к. заливать бетонную ленту или опорные столбы под легкую постройку из пластика нет резона;
• сборка каркаса из гибких или жестких полимерных труб;
• крепление светопроводящего покрытия, в качестве которого для пластиковых теплиц лучше всего подходит армированная полиэтиленовая пленка. Реже применяется поликарбонат. А вот стекло запрещено категорически;
• изготовление торцевых частей с форточками и дверями;
• навешивание фрамуг, створок, дверок, замков.

Рассмотрим общие правила и два распространенных, вполне доступных начинающему исполнителю способа строительства домика для помидорчиков-огурчиков.

Основа для полимерного каркаса

Перед тем как углубиться в исследование вопроса, как можно самим сделать надежную конструкцию из пластиковых труб, надо разобраться с основой. Т.е. с рамой, которой предстоит удерживать суперлегкий каркас и сохранять его геометрические параметры. Выбор наилучшего варианта основы не связан с проектом и типом сооружения. Скорей он зависит от степени капитальности строения и от средств, имеющихся в распоряжении хозяина.

Для изготовления рамы основания можно использовать:

• доску, толщиной 6, еще лучше 8мм;
• брус со сторонами 6×12, 8×12 и более;
• жесткую пластиковую трубу, которая способна выполнить лишь функцию нижней обвязки.

Чаще всего основу под легкий пластиковый каркас делают из толстой доски, т.к. ее несущей способности вполне достаточно. Тем, кто не испытывает финансовых ограничений или собирается устанавливать теплицу капитально, подойдет брус. Соединяют его рубкой вполдерева без применения метиз. А это значит, что в деревянной раме не будет ржавеющих металлических деталей.

Основу из бруса можно заглублять в грунт, для чего предварительно нужно вырыть траншею. По периметру в траншею укладывается сначала толь, закрывая дно и стенки вырытой канавки, а потом устанавливается деревянная рама.

Раму из полимерной трубы нельзя признать самостоятельной основой. Ее сооружают, если есть деревянный, кирпичный или бетонный фундамент. Крепят либо скобами к брусу, либо к анкерным болтам, зафиксированным в бетоне во время его отвердевания или в кирпичной кладке в период ее устройства.

Все перечисленные варианты совместимы с любым проектом пластиковой теплицы. Правда, нужно учесть, что при наличии фундамента о периодическом изменении месторасположения зеленого домика придется забыть. Поэтому рассмотрим процедуру изготовления самого популярного и простейшего типа основы – дощатой рамы:

• Подготавливаем площадку для строительства. Снимаем слой дерна с участка так, чтобы освобожденная от него территория была длиннее и шире будущего сооружения примерно на метр, чтобы отступить по полметра вокруг каждой из сторон.
• Измеряем строительным ватерпасом поверхность. При необходимости выравниваем площадку. Допустимый перепад высот 5 см, распределенных на 2м.
• Собираем из четырех толстых досок с заранее рассчитанными индивидуальными размерами деревянную раму. Крепим двумя, лучше тремя оцинкованными саморезами или гвоздями. Длину метиз определяем, исходя из толщины присоединяемого элемента: она должна быть минимум в 2,5 раза больше толщины доски.
• Измеряем рулеткой раму по диагонали в двух направлениях. Если диагональные показатели в точности совпадают, основа вышла идеально. Если нет, ищем и устраняем огрехи.
• Устанавливаем собранную раму на предназначенное место и укрепляем ее посредством забивки четырех кусков арматуры с внутренней стороны угла. Длина забиваемого в углу стержня 70-80 см. Забить отрезки арматуры нужно практически заподлицо с рамой.

Процесс изготовления дощатой основы продемонстрируют фото:

Деревянная рама будет контактировать с влажным грунтом, ей предстоит выдерживать натиск атмосферных осадков. Поэтому доску или брус для основы следует выбирать хорошо просушенную, а перед сборкой обработать горячим битумом. Желательно еще и пропитать бутомно-керосиновым антисептиком.

Элементарная теплица из гибких труб своими руками

Для сооружения простейшей арочной конструкции нам потребуется:

• куски арматурного прутка по 75 см. Желательно запастись арматурой Ø 10-12мм. Лучше выбрать А3, потому что гладкие стержни без рельефных ребер проще и легче забивать в землю. Количество кусков вычисляем заранее. Их забивают в грунт вдоль длинных сторон приблизительно через 60см ± 5 – 7 см. Чтоб не возиться с делением арматурных стержней на части, рубку в размер заказываем у продавца;
• белая гибкая ПВХ труба со стенками не тоньше 3 мм. Приобретаем ее, ориентируясь на количество кусков арматуры, предназначенных для установки с одной стороны. Сколько кусков, столько должно быть отрезков длиной по 6 м. Плюс еще один отрезок на стяжку, если длина парника до 6 м. Покупателю материала в бухтах более точно рассчитать поможет классическая школьная формула, согласно которой вычисляют длину окружности (два-пи-эр). Полученный результат следует разделить на два и слегка скорректировать, если планируется арка немного вытянутой формы типа половины овала;
• пластиковые хомуты для скрепления арок в единую конструкцию стяжкой. Количество хомутов равно числу отрезков полимерной трубы;
• металлические монтажные скобы, удобней взять алюминиевый крепеж для гипсокартона. Они нужны для фиксации арок к деревянному основанию. Приобретаем по 2 на отрезок трубы;
• полиэтиленовая пленка 6 м шириной. Превосходно, если денег хватит на армированный материал. Метраж вычисляем, суммируя длину и две высоты. Плюсуем ≈ 1,0м для запаса на непредвиденные изменения размеров по факту.

Еще потребуются деревянные тонкие дощечки для крепления пленки длиной порядка 50 см, брус для сооружения дверной коробки и рамы под форточки, гвозди, замки, шурупы, петли для навешивания дверки и открывающихся створок. Эти расходы мастера определят непосредственно на объекте.

Материал заготовили, воодушевились и приступили к сооружению экономной теплички из пластиковых труб следующим образом:

• Вдоль длинных стенок с обеих сторон рамы забиваем кувалдой куски арматуры так, чтобы над поверхностью осталось не более 40 см.
• Надеваем на расположенные с противоположных сторон арматурины отрезок трубы ПВХ.
• Крепим с помощью металлических скоб получившиеся арки к деревянной раме.
• Обустраиваем торцы конструкции, сколотив из бруска дверной проем, который заодно будет играть роль коробки. Укрепляем торцы дополнительными деревянными деталями, чтобы обеспечить жесткость.
• Устанавливаем верхнюю стяжку арочной конструкции. Она должна проходить по всем высшим точкам арок. Прикрепляем стяжку к аркам полимерными хомутами.
• Накрываем конструкцию пленкой, равномерно распределив запас. На обоих торцах должны остаться равные по метражу куски полиэтилена. Приколачиваем покрытие через дощечки к раме. Сначала прибьем пленку вдоль одной длинной стенки. Стартуем от середины стены, направляясь к углам. Потом умеренно натянув покрытие, по той же схеме прибиваем ко второй стенке рамы.
• В торцах пленку оформляем своеобразными складками и прибиваем.
• Заранее изготовим дверь и форточки. Они должны быть обтянуты пленкой и свободно вставляться/выставляться в предназначенные для них рамы.
• Вырезаем в закрепленном на основе покрытии отверстия под дверку и форточку так, чтобы по краям вырезанной дырки оставался нахлест для фиксации полиэтилена к брусу.
• Прикручиваем петли для форточек и двери, навешиваем то, что должно висеть на петлях, ставим замки.

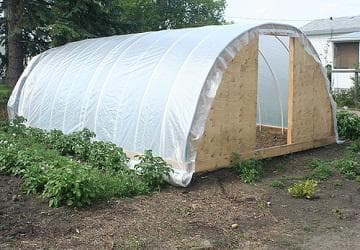

Этот простейший способ поможет оперативно соорудить недорогую теплицу из ПВХ труб. Принцип ее возведения взят за основу многочисленных вариаций. Торцы можно сделать из фанеры, изменить размеры двери, местоположение и габариты форточек, установить диагонально ребра жесткости в торцах и т.д. Необязательно прибивать полиэтилен дощечками, вместо этого разумней использовать мебельный степлер.

Вариантов бесчисленное множество. Предлагаем ознакомиться с полезным видео на тему «как грамотно построить теплицу из пластиковых труб»:

Технологический путь «от обратного»

Наверняка, после ознакомления с простейшим принципом сооружения парника, остались сомнения в логической последовательности действий. Все было хорошо и просто, пока не дошли до обустройства торцов. Потом к установленному уже каркасу надо не раз примеряться, чтобы определить подходящее положение форточек и двери. Не проще стартовать с изготовления торцов, как в нижеописанном методе:

• к доске, длина которой на 10-12 см больше ширины запланированной теплицы, временно саморезами прикручиваем 6-метровый отрезок трубы, чтобы сформировать контур конструкции. Завинчиваем сначала несильно, чтобы трубу можно было слегка поворачивать, корректируя конфигурацию. Как только достигнем идеальной формы торца, завинчиваем с некоторым усилием, не слишком усердствуя, чтобы не повредить полимерную деталь;
• из доски толщиной 2 см изготовим раму для дверной коробки, подбирая оптимальное положение ее частей на свое усмотрение. Для укрепления рамы установим косые распорки;
• места пересечения дверной притолоки и косяков склеим, затем завинтим в перекрестье два шурупа;
• очертим контур арки на деревянных деталях рамы, чтобы отпилить излишки;
• сверлим в центре перекрестья отверстие небольшого диаметра. Через него продеваем пластиковый хомут для соединения рамы и пластиковой арки.
• усилим соединения элементами из фанеры.

Подобным образом поступаем со вторым торцом, конгруэнтность его первому выверяем в процессе изготовления. Очень удобно подгонять части конструкции, пока они не установлены на запланированное место. Второй торец может оснащаться по аналогии с первым такой же открывающейся дверью. Однако лучше в него вмонтировать форточку, для устройства которой внутри имеющейся рамы надо будет расположить еще одну рамку поменьше.

Интересный момент – обшивка торца полиэтиленом, выполняемая согласно следующему алгоритму:

• на земле расстилаем полиэтилен, на который наружной стороной вниз кладем сделанный ранее торец;
• крепим покрытие степлером к доске обвязки сверху, чтобы металлические скобки крепежа оказались с внутренней стороны будущей конструкции;
• заворачиваем свободный край полиэтилена на торец сверху;
• крепим к укрепляющим раму косым рейкам и отрезаем излишки;
• вырезаем в середине обшитого полиэтиленом торца отверстие, отступив от существующего абриса проема по 10-15см;
• отверстие надрезаем в углах, не доходя до рамы 0,8-1,0 см.

Финальным этапом мы подворачиваем наш полиэтиленовый припуск и крепим степлером то, что подвернули.

Схема сборки каркаса будет несколько отличаться от предыдущего способа. И хотя по аналогии производится , нижняя обвязка – то бишь, основа в нормальном ее понимании отсутствует. Первым делом надо будет забить арматурные штыри, затем установить торцы. Потом соединить установленные элементы в единую конструкцию одной или более стяжками. Зато меньше возни с обустройством проемов и проще прикрепить светопроводящее покрытие.

Полотно полиэтилена банально фиксируется с двух сторон у основания каркаса. Поверх него просто накладывается рейка, которая саморезами прикручивается к пластиковым дугам. Вокруг торцов полиэтилен нужно либо подсобрать как оборочку, либо прикрепить к арке торца с помощью зажимов, нарезанных из трубы чуть большего размера.

Сооружение каркаса с пластиковыми стенками

Нередко бывает, что стандартная высота дуги самодельной теплицы неудобна для высокорослых членов семейства. С проблемой справиться поможет хитроумное изобретение народных умельцев, согласно которому в сооружении используются трубы гибкой ПП и жесткой ПВХ разновидности. Для того чтобы увеличить высоту на вбитые у основания арматурные штыри сначала надеваются отрезки жесткой полимерной трубы, к которым с помощью пластиковых крестовин и тройников присоединяются арки. Других принципиальных отличий нет, поэтому вместо описания приложим фото-подборку:

Правила строительства теплицы из жестких труб

Приверженцам традиционных форм полимерные трубы тоже преподносят массу технологических возможностей. На фото пример строительства односкатной конструкции, по аналогии сооружаются двускатные варианты.

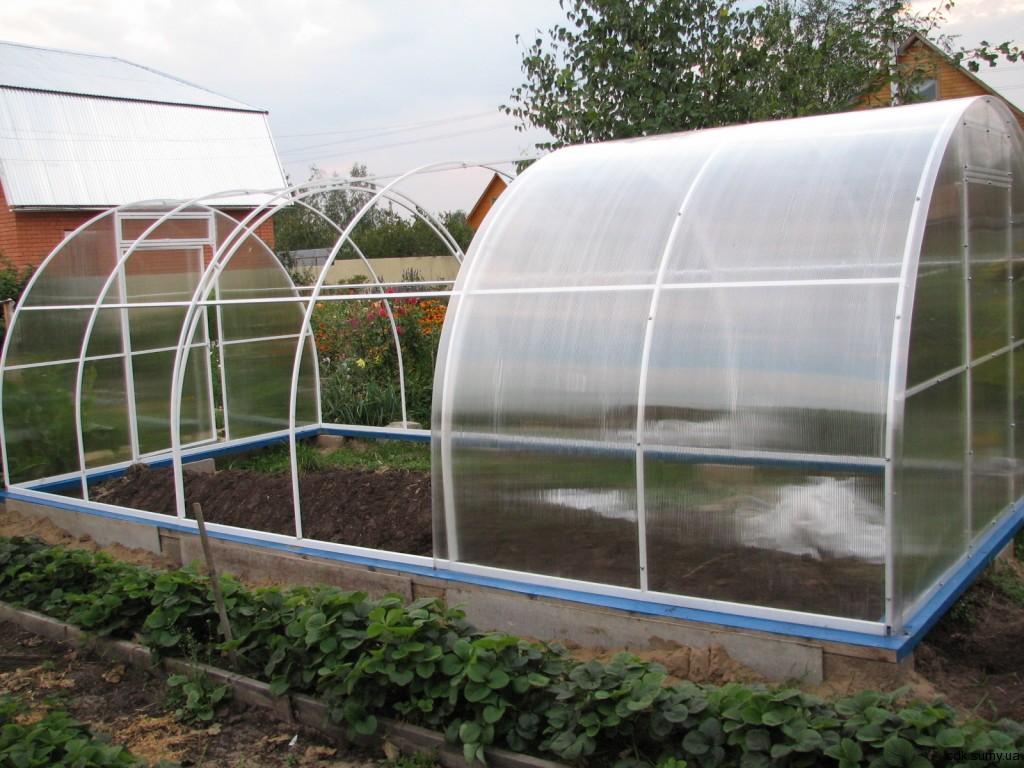

Любой каркас из практичных пластиковых труб может покрываться поликарбонатом. Для его фиксации необходимо пользоваться кровельными шурупами с термошайбами. В перечне приоритетов полимерного материала нет только возможности для остекления. Зато на основе вышеприведенных примеров, без сомнений, появится масса собственных идей для возведения зеленого домика.

Теплица – не только украшение дачного участка, но и гарантия хорошего урожая, особенно в умеренных широтах. Цены на теплицы промышленного производства довольно высоки, а типовая конструкция подходит не всем дачникам.

В этом случае проще и дешевле собрать теплицу своими руками из подручных материалов, например, из пластиковых труб.

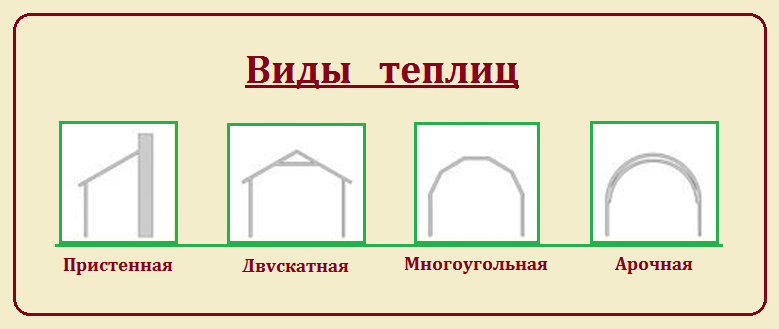

Классификация теплиц довольно сложна: они могут различаться по форме, сезонности, наличию и виду обогрева, используемому материалу каркаса и укрытия.

Для изготовления из ПВХ-труб подходят самые простые и надежные конструкции, среди которых:

• пристенная теплица;
• двускатная , в виде домика;
• многоугольная , со сложной формой скатов;
• арочная , с каркасом в форме полукруга.

Пристенные теплицы пристраивают обычно к южной или юго-западной стене дома или иного помещения. Стена при этом играет роль термомассы: нагреваясь днем, она отдает тепло ночью, что снижает среднесуточные колебания температуры, а также защищает от холодных северных ветров.

В пристенных теплицах создается благоприятный для растений микроклимат, а себестоимость получается ниже, чем у отдельно стоящих моделей. Главный недостаток такой конструкции – постоянное воздействие на стену влаги и отсутствие хорошего проветривания, что может привести к разрушению материала стен.

Двускатная конструкция – одна из самых удобных и популярных. Объясняется это прочностью каркаса и его устойчивостью к снеговым и ветровым нагрузкам. Коэффициент отражения у двускатных теплиц невысок, большая часть солнечных лучей проникает внутрь, что повышает эффективность освещения. Увеличив угол наклона скатов, можно добиться схода снега в зимнее время, и теплицу не придется отгребать.

Двускатные теплицы оснащают одной или двумя дверками, а также форточками для проветривания. Боковые стены двускатных теплиц могут быть как строго вертикальными, так и наклонными. Во втором случае освещенность в теплице в утренние и вечерние часы будет выше, что важно для умеренных широт.

Многоугольная конструкция теплицы практически повторяет форму арки за счет нескольких плоскостей, образующих скаты и стены. Благодаря этому увеличивается внутреннее пространство и вместе с тем компенсируется главный недостаток арочных теплиц – большой коэффициент отражения солнечных лучей.

Собрать многоугольную теплицу из труб своими руками сложно из-за большого количества соединительных узлов, поэтому обычно ее делают из металлических труб методом сварки или из профиля для гипсокартона, собирая каркас на саморезы.

– пожалуй, одна из самых распространенных конструкций, и это легко объяснимо: ее отличает прочность и устойчивость, минимальное количество соединительных узлов и большое внутреннее пространство. Сделать ее можно практически из любого вида труб, выбрав любые размеры и высоту.

К недостаткам арочных теплиц можно отнести повышенное скопление снега на крыше в зимний период и большой коэффициент отражения от наклонной плоскости пленки или поликарбоната.

Частичное отражение компенсируют правильной установкой теплицы – с севера на юг. При таком расположении боковые стенки освещаются утренним и вечерним солнцем, и лучи попадают на стенки теплицы практически под прямым углом. Днем, когда солнце находится высоко, оно освещает южный фронтон и крышу, где преломление лучей не так сильно.

Со скоплением снега борются тремя способами:

• регулярной очисткой;
• демонтажем на зиму пленки или всей теплицы;
• изменением формы до стрельчатой арки.

Теплицы в форме стрельчатой арки обладают более устойчивой конструкцией, а их увеличенная высота благотворно сказывается на микроклимате: горячий перегретый воздух скапливается вверху и не угнетает растения. При этом расход материала и площадь посадки не отличаются от аналогичных показателей у обычных арочных теплиц.

Трубы ПВХ и способы их соединения

ПВХ-трубы предназначены для монтажа систем холодного водоснабжения и могут эксплуатироваться при температуре до +65 градусов. Благодаря гибкости и большому разнообразию соединительных элементов, из них легко собрать теплицу любой конфигурации.

Для теплиц используют ПВХ-трубы диаметром от 20 до 32 мм, они обеспечивают необходимую жесткость каркаса. Стандартная длина труб может быть 1, 2, 3 или 6 метров.

Соединять ПВХ-трубы для теплицы можно несколькими способами:

• с помощью хомутов, стяжек;
• на мебельные болты по предварительно просверленным отверстиям;
• на клей.

При соединении труб на хомуты или болты теплицу можно полностью разобрать и перенести на другое место, обеспечив севооборот. Таким способом чаще монтируют пленочные теплицы и парники. Пленку на зиму обычно снимают, чтобы избежать ее повреждения снегом и ветром, заодно разбирают каркас.

Клеевое соединение получается неразборным, но более прочным. Его рекомендуется использовать для теплиц, установленных на фундаменте и оставляемых на зиму. Покрывают такие теплицы, как правило, – он служит не менее 5-7 лет и не требует ежегодной замены.

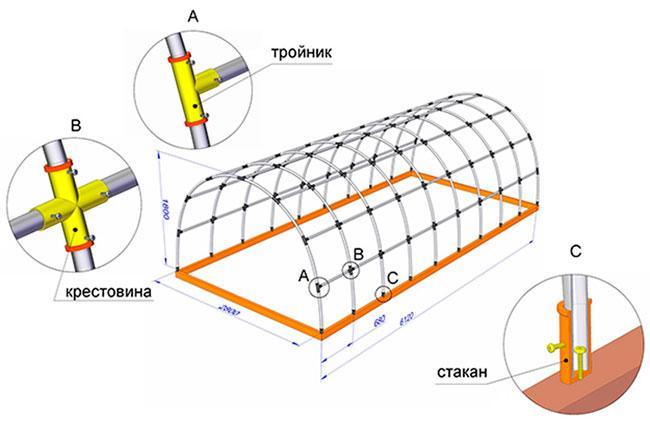

Соединительные элементы для ПВХ-труб, используемые при монтаже теплицы:

• уголки , позволяют осуществить крепление взаимно перпендикулярных элементов;
• тройники – соединяют три трубы в одной плоскости или под углом (одноплоскостные тройники могут иметь угол 45, 66 и 90 градусов);
• крестовины , для соединения четырех трубных элементов.

Количество и вид используемых фитингов зависят от конструкции теплицы, а также выбранного типа соединений.

Цены на ПВХ трубы

пвх трубы

Порядок соединения труб и фитингов на клей

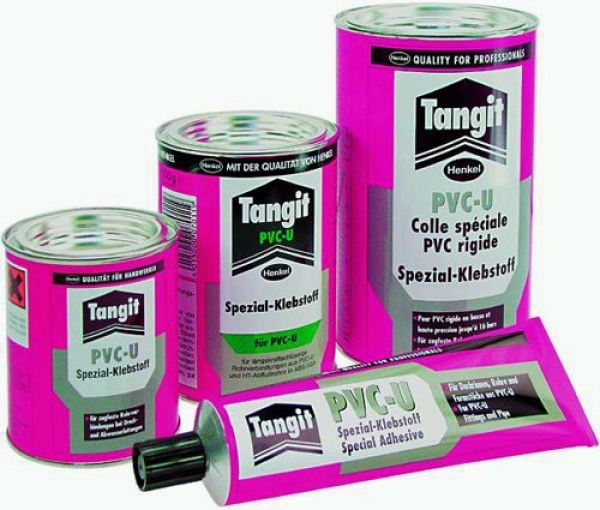

Соединение производят на клей Тангит PVC-U фирмы «Хенкель» или его аналог. Этот клей обеспечивает прочное крепление деталей и быстро застывает, поэтому монтаж не займет много времени.

Цены на Tangit PVC Kleber

Последовательность действий.

1. Отрезать трубу необходимой длины с помощью резака, ножовки или строительных ножниц. Проверить совместимость трубы и фитинга: труба должна входить в него на 2/3 длины раструба.
2. Зачистить края от заусенцев, ножом снять фаску с торца.
3. Обезжирить соединяемые поверхности любым растворителем. Нанести клей на обе склеиваемые поверхности: на трубу и внутреннюю поверхность фитинга.
4. Ввести трубу в фитинг строго вдоль ее оси на 2/3 глубины до упора, затем повернуть на 90 градусов внутри фитинга, чтобы клей равномерно распределился.
5. Зафиксировать их в этом положении на 15-30 секунд, затем выждать еще 1-2 минуты до полного склеивания.

Порядок соединения труб на болты

В качестве крепежа выбирают мебельные болты с диаметром М6 или М8 в зависимости от диаметра труб. Длина должна быть достаточной для соединения двух труб.

Последовательность действий.

1. В трубах до начала монтажа размечают места под рассверловку отверстий.
2. Высверливают сквозные отверстия сверлом на 2 мм больше диаметра болтов.
3. Соединяют трубы, совмещая отверстия. Вставляют и закручивают болты.

Отверстия можно сверлить и по месту, при этом трубу временно закрепляют на стяжку из проволоки или фиксируют иным способом.

Расчет необходимых материалов

Для начала нужно определиться с формой и размерами теплицы (длиной, шириной и высотой). Как правило, в теплице располагают две грядки, разделенные проходом. Ширина грядок обычно варьируется в пределах 0,8-1,1 метра – это позволяет высадить два ряда растений с необходимым интервалом и обеспечить к ним удобный доступ.

Ширина прохода должна быть такой, чтобы вы могли беспрепятственно ходить с ведрами и другим садовым инструментом, включая тачку. Обычно дорожку делают шириной 0,6-0,8 м. В итоге ширина теплицы составит 2,2-3 м.

Длина теплицы зависит от ваших потребностей и нормы размещения овощных культур, которые вы планируете в ней выращивать. Нормы посадки на 1 м 2 площади теплицы приведены в таблице 1.

Таблица 1. Нормы посадки овощных культур в теплице.

Культура	Количество корней на 1 м2
	2-4
	1-2
	4-6
	2-4
	4-6
	2-4

Исходя из этих нормативов, определяют длину теплицы. Обычно длина составляет 3-6 метров – ставить теплицу меньшего размера нецелесообразно, а для конструкций большей длины лучше использовать более прочные материалы и капитальные технологии строительства.

Обратите внимание! Если в качестве покрытия теплицы вы планируете использовать поликарбонат, выбирайте длину, кратную ширине листов (2 метра). Так вы избежите лишних обрезков.

Высота теплицы должна позволять свободно передвигаться в ней, кроме того, над растениями должно оставаться не менее 50 см свободного пространства – там скапливается горячий воздух и происходит воздухообмен при проветривании. Для низкорослых культур – перца, баклажанов, низкорослых томатов – достаточно высоты 1,8-2,0 метра. Для высокорослых культур высота теплицы должна быть не менее 2,2-2,4 метра.

Еще один важный параметр для арочной теплицы из труб – длина дуги, которую находят по формуле:

Здесь L – длина трубы для дуги, м; h – высота теплицы, м; B – ширина теплицы, м. В таблице 2 приведены размеры L для наиболее часто используемых размеров теплиц.

Таблица 2. Длина дуги для теплиц стандартных размеров.

Ширина	h = 1,8 м	h = 2,0 м	h = 2,2 м	h = 2,4 м
B = 2,2 м	3,1	3,5	3,8	4,1
B = 2,4 м	3,4	3,8	4,1	4,5
B = 2,6 м	3,7	4,1	4,5	4,9
B = 2,8 м	4,0	4,4	4,8	5,3
B = 3,0 м	4,2	4,7	5,2	5,7

Для расчета материалов также необходимо определить шаг между арками. Если вы планируете снимать на зиму покрытие с теплицы, достаточно расположить арки с шагом 0,8-1 метр. Для неразборной конструкции следует уменьшить шаг до 0,5-0,7 метра – это убережет теплицу от деформации под воздействием снега.

Необходимо учесть материал для изготовления продольных стяжек, торцевых стен, дверей и форточек. Общую длину продольных стяжек можно рассчитать, умножив длину теплицы на количество стяжек. Обычно их бывает не менее пяти: две нижних, две боковых и коньковая. Для усиления конструкции можно использовать дополнительные боковые стяжки.

На торцевые стены понадобятся трубы общей длиной 15-20 м. На каждую дверь нужно около 5 метров трубы, на форточку – 2-2,5 метра. Для удобства можно составить подробный эскиз, на котором указаны все размеры, а также количество соединительных элементов.

Пошаговая инструкция сборки арочной теплицы

Ниже приведена пошаговая инструкция сборки теплицы из ПВХ-труб со следующими размерами:

• ширина – 2,4 м;
• высота – 2,0 м.
• длина – 4 м.

По таблице 2 определяют длину дуги – она составляет 3,8 м. Для каркаса используют трубы из ПВХ стандартной длины 6 м диаметром 25 мм. Такие трубы обеспечат сооружению надежность и жесткость. Для соединения труб используются стандартные фитинги 25 мм и соединение на клей.

На теплицу указанных размеров с двумя дверками и форточками и с шагом расположения арок 67 см вам потребуется:

• труба ПВХ L=6 м, Ø25 мм – 16 штук;
• крестовина одноплоскостная Ø25– 5 штук;
• тройник одноплоскостный угол 90 градусов Ø25– 28 штук;
• тройник одноплоскостный угол 45 градусов Ø25– 4 штуки;
• тройник двухплоскостный Ø25– 4 штуки;
• уголок 90 градусов Ø25 – 16 штук;
• саморезы или мебельные болты для крепления боковых стяжек – 36 штук;
• двухлапчатые хомуты – 18 штук, к ним саморезы 55 мм – 36 штук.
• дверные петли – 8 штук, к ним саморезы 24 мм – 48 штук;
• поликарбонат – 3 листа размером 2х6 метра;
• саморезы для крепления поликарбоната с термошайбой – 100 штук;
• соединительный профиль для поликарбоната или строительный скотч.

В качестве покрытия теплицы можно использовать также пленку, ее понадобится около 8 погонных метров при ширине 6 м.

Планировка грунта и установка фундамента

Чтобы избежать перекоса конструкции в процессе монтажа и эксплуатации, участок под теплицу необходимо предварительно выровнять. Для этого размечают на земле расположение будущей теплицы с помощью колышков и бечевки и проверяют участок по уровню. При уклоне более 1 градуса участок необходимо выровнять. Под фундамент рекомендуется выполнить песчаную подушку толщиной 5-10 см.

В качестве фундамента для теплиц традиционно используют деревянный брус сечением 10х10 см. Он обеспечивает распределение нагрузки и служит не менее 10-15 лет, при этом стоит недорого, а его установка не занимает много времени.

Шаг 1. Брус распиливают по размеру теплицы, пропитывают антисептиком для нижних венцов сруба или отработанным маслом и просушивают. Обработку антисептиком удобнее проводить с помощью распылителя.

Шаг 2. Собирают фундамент на площадке для теплицы, выкладывая брус на песчаную подушку или вспомогательные столбики из кирпича, при этом используют уровень. Проверяют размеры, а также диагонали – при правильной укладке они должны быть равны.

Шаг 3. Соединяют брусья с помощью металлических уголков и саморезов. При недостаточной длине брусьев их скрепляют скобами. Для лучшего сцепления с грунтом используют металлические штыри – грунтозацепы. Весь крепеж должен иметь защитное покрытие, лучше всего брать оцинкованные элементы. После установки фундамента их можно дополнительно окрасить или покрыть лаком.

Шаг 4. Подсыпают песок по периметру фундамента, окончательно закрепляя его. При этом можно сразу выполнить дорожки в теплице и ограждение гряд.

Сборка каркаса теплицы

Сборку каркаса начинают с заготовки необходимых отрезков труб. После резки в размер их лучше подписать маркером, чтобы не запутаться.

Для описанной конструкции вам потребуются:

• отрезки трубы длиной 400 см – 2 или 4 штуки;
• отрезки трубы длиной 190 см – 10 штук;
• отрезки трубы длиной 180 см – 4 штуки;
• отрезки трубы длиной 140 см – 4 штуки;
• отрезки трубы длиной 76 см – 8 штук;
• отрезки трубы длиной 65 см – 18 штук;
• отрезки трубы длиной 46 см – 4 штуки;
• отрезки трубы длиной 10 см – 4 штуки.

Остальные элементы, в том числе каркас дверок, форточек и торцевые стяжки, вырезаются по месту в процессе монтажа.

Шаг 1. Трубы для пяти промежуточных арок длиной 190 см склеивают попарно с помощью крестовин. На иллюстрации места соединений выделены синим.

Шаг 2. Торцевые арки соединяют по схеме из четырех отрезков трубы и трех тройников. Два отрезка трубы по 140 см образуют боковые дуги, которые крепят к тройникам с углом 45 градусов так, чтобы при сгибании арки в дугу свободные раструбы тройников были направлен вниз – к ним будут крепиться стойки дверного проема. Отрезки трубы длиной 46 см соединяют с тройником 90 градусов, затем объединяют детали в общую конструкцию, при этом боковой раструб тройника 90 градусов должен быть направлен перпендикулярно оси тройников 45 градусов.

Шаг 3. Собирают две нижние боковые стяжки из шести отрезков трубы длиной 65 см и пяти одноплоскостных тройников на каждую стяжку. Выводы тройников направляют строго в одну сторону – к ним будут крепиться дуги.

Шаг 4. Собирают две торцевые стяжки из трех отрезков трубы 76 см и двух одноплоскостных тройников на каждую стяжку.

Шаг 5. Собирают дверные проемы по схеме. Закрепляют отрезки труб длиной 1,8 м в нижних тройниках, затем соединяют их с помощью тройников и перемычки длиной 76 см. Приклеивают к тройникам отрезки труб длиной около 10 см – продолжение стоек. Позже их обрезают в размер при соединении с аркой.

Шаг 6. Собирают торцевые стены. Соединяют торцевые стяжки и торцевые арки с помощью тройников и стоек, а также двухплоскостных тройников в нижней части. Трубы в верхней части стоек подрезают в размер.

Шаг 7. Собирают каркас теплицы на фундаменте. Устанавливают одну торцевую арку и соединяют ее с нижними стяжками. Устанавливают первую промежуточную арку в тройники на нижних стяжках и соединяют ее с торцевой с помощью перемычки длиной 65 см. Последовательно закрепляют все промежуточные арки. Устанавливают вторую торцевую стену, соединяя ее с верхней и нижними боковыми стяжками. Для устойчивости при сборке можно использовать временные стяжки из проволоки.

Шаг 8. Проверяют диагонали каркаса, при необходимости выравнивают его. Закрепляют каркас на брусе с помощью металлических двухлапчатых хомутов и саморезов.

Шаг 9. Устанавливают боковые стяжки. Их крепят на мебельные болты на высоте примерно 1,4-1,6 метра с обеих сторон изнутри теплицы. Для большей жесткости можно закрепить дополнительные продольные стяжки. Место крепления болтов отмечено красными крестами.

Шаг 10. Собирают двери и форточки в соответствии со схемой из обрезков труб, тройников и уголков. Закрепляют форточки к дверным каркасам на петли с помощью саморезов. Прикрепляют петли на каркас дверей.

Шаг 11. Крепят двери с помощью петлей в дверные проемы. Устанавливают торцевые стяжки из труб согласно схеме, закрепляя их на мебельные болты. Место крепления отмечено красными крестами.

Альтернативный вариант — конструкция без перегибов

Крепление поликарбоната

Поликарбонат – сравнительно новый материал, получивший широкое признание у дачников.

Он обладает множеством достоинств:

• хорошая светопропускная способность;
• двухслойная сотовая структура, хорошо задерживающая тепло;
• достаточная механическая прочность;
• стойкость к УФ-лучам;
• простой и быстрый монтаж;
• срок службы не менее 5 лет.

Недостатки поликарбоната:

• отражает солнечные лучи сильнее, чем стекло и пленка;
• неустойчив к царапинам и точечным ударам, требует аккуратного обращения;
• при неправильном монтаже внутри скапливается влага и грязь, от чего материал тускнеет.

Для продления срока службы поликарбонат необходимо монтировать строго с рекомендациями производителя.

Три важных фактора, которые необходимо соблюдать:

• крепят поликарбонат так, чтобы влага могла стекать по внутренним продольным полосам;
• одна из сторон поликарбоната имеет защитное УФ-покрытие, при монтаже листы нужно располагать этой стороной вверх;
• крепление осуществляют на специальные саморезы с термошайбой по предварительно рассверленным отверстиям, в противном случае при нагреве листы поведет.

Последовательность действий.

Шаг 1. Снимают с поликарбоната защитную пленку и отмечают верхнюю сторону маркером (на ней защитная пленка обычно цветная или имеет логотип производителя). Лучше сделать несколько отметок на каждом листе.

Шаг 2. Выкраивают поликарбонат для торцевых стен. Для этого стандартный лист разрезают на три части размером 2х2 метра. Прикладывают одну часть к торцу теплицы так, чтобы полости были направлены вертикально. Выравнивают левую сторону листа по левому краю и маркером очерчивают контуры дуги до левой стойки и вниз по ней. Прикладывают правый край листа к правой стороне торца и поступают аналогично. В результате на листе получаются контуры двух полуарок. Вырезают их монтажным ножом или электролобзиком с небольшим припуском в 3-5 см. Так же поступают со вторым торцом.

Шаг 3. Закрепляют вырезанные части на саморезы с термошайбами с помощью шуруповерта. Шаг крепления 30-50 см. При этом стараются не пережимать поликарбонат. Подрезают излишки поликарбоната ножом.

Шаг 4. Третий отрезок листа используют для обшивки дверей и форточек. Лист прикладывают к дверкам, соблюдая вертикальность. Обводят двери с запасом, выкраивают заготовки и крепят их на дверки и форточки. Из остатков поликарбоната вырезают арку над дверью, закрывают ее. Поликарбонат в месте стыков лучше соединять с помощью специальных профилей.

Шаг 5. Закрывают верх теплицы. Для этого лист поликарбоната укладывают поверх дуг, выравнивают по одному из нижних краев, а второй подрезают по месту. Лист должен слегка выступать над торцами теплицы. Закрепляют лист по углам.

Шаг 6. Накладывают второй лист внахлест на первый в месте стыка, подрезают. Закрепляют углы листа, после чего крепят саморезами по низу и всем дугам с шагом 40-60 см.

Видео – Теплица из ПВХ-труб и поликарбоната

Крепление пленки

Использование пленки как укрывного материала имеет свои плюсы и минусы.

К достоинствам этого покрытия можно отнести следующие факторы:

• невысокая цена;
• простой монтаж;
• хорошая светопропускная способность.

Недостатки:

• низкая механическая прочность;
• восприимчивость к УФ-излучению, из-за чего пленка разрушается за год-два даже без механических воздействий;
• невысокая теплоизоляция.

Несмотря на недостатки, пленку широко используют для покрытия парников и теплиц. Технология монтажа пленки довольно проста. Пленку можно крепить как на саморезы через планки, так и на специальные зажимы для труб.

Обратите внимание! При закреплении пленки на саморезы в качестве планки можно использовать старый садовый шланг из ПВХ, разрезанный вдоль пополам. Он аккуратно охватывает трубу и не рвет пленку.

Последовательность действий.

Шаг 1. Зашивают пленкой торцы теплицы. Отрезают от полотна подходящей ширины кусок пленки по размеру торцевой части с припусками не менее 20 см с каждой стороны. Прикладывают пленку к торцевой стене, припуски заводят на изнаночную сторону и закрепляют пленку по бокам и в верхней точке временным креплением. Для этого можно использовать скотч – им прихватывают запас пленки изнутри теплицы. Выравнивают пленку, устраняя заломы и складки. Закрепляют ее по всей окружности с шагом около 60 см на временные крепления.

Шаг 2. Накрывают теплицу пленкой с запасом не менее 30 см снизу и не менее 20 см с торцов. Выравнивают пленку, устраняют заломы и складки. Закрепляют по крайним аркам на постоянное крепление — зажимы или саморезы через планку. Шаг крепления – не более 30 см.

Шаг 3. Снизу пленку крепят к нижним стяжкам или подсыпают землей. По промежуточным аркам пленку крепят на саморезы через планку, шланг или резиновые прокладки. Места соприкосновения с дугами можно усилить скотчем.

Шаг 4. Вырезают проемы под двери, оставляя припуски не менее 20 см. Эти припуски подгибают внутрь теплицы вокруг дверного проема и закрепляют на стойках выбранным способом. Обшивают пленкой двери и форточки.

Шаг 5. Свободные концы пленки подрезают или подклеивают на скотч. Если оставить их свободно висеть, в ветреную погоду пленку начнет рвать.

Самодельная теплица нисколько не уступает промышленным аналогам в способности создать благоприятный для растений микроклимат. Цена ее при этом ниже в несколько раз. Сделать подобную теплицу своими руками совсем не сложно, если следовать приведенной инструкции и советам мастеров.

1

Трубы из поливинилхлорида являются практичным материалом, который легко может служить для создания парника. Сооружение такой конструкции на садовом участке предполагает следование технологии работ, с которой необходимо ознакомиться.

Парник из труб ПВХ: плюсы и минусы материала

Поливинилхлорид является хорошим материалом для труб водоснабжения. Изделия отличаются эффективностью, но особенно примечательно их универсальное применение. Элементы ПВХ часто используют для создания парников на садовых участках. Обусловлено это характеристиками материала.

Трубы ПВХ обладают комплексом преимуществ по сравнению с другими материалами. Обусловлено это тем, что поливинилхлоридные изделия не гниют, как древесина, и не подвержены коррозии, как металл. Основные плюсы труб ПВХ для парников заключаются в следующем:

• лёгкий вес материала;
• простая технология монтажа;
• возможность создания любых форм;
• долговечность и низкая цена;
• отсутствие необходимости окрашивания каркаса;
• лёгкая сборка и простой разбор конструкции из труб.

Поливинилхлоридные изделия обладают и недостатками. Существенная лёгкость элементов каркаса из ПВХ требует организации качественного закрепления основания, обустройства фундамента. В противном случае парник будет неустойчивым, а при резких порывах ветра возрастает риск деформации конструкции. А также отрицательные черты трубы при использовании для парника выражены в более низком сроке службы, чем при использовании металлических профилей.

Размеры и чертежи парника

Перед созданием укрытия для выращивания садовых культур нужно создать чертёж. Предварительно определяют необходимые размеры конструкции. В зависимости от типа растения подбирают высоту и форму каркаса. Востребован арочный вариант, который предполагает монтаж дуг из труб. Мини-теплицу также можно сделать из элементов ПВХ, но при этом стоит обеспечить надёжное основание, ведь сооружение может повредить сильный ветер.

Арки могут быть угловыми или полукруглыми. Первый вариант требует более тщательного расчёта параметров, то есть длины каждого элемента. Для полукруглого парника нужно рассчитать длину одной арки с учётом необходимой её высоты. Для этого также учитывают ширину конструкции. Например, при ширине парника 3,5 м понадобятся арки, длина которых 5,5 м. Высота конструкции будет около 1 м, но важно учесть габариты растений, которые будут выращиваться внутри.

Маленький парник, длина которого не превышает 3 м, не требует создания фундамента, но лёгкий деревянный каркас обеспечит надёжную фиксацию труб. Для парника-теплицы нужен чертёж, а также правильная разработка конструкции дверей и форточек. При этом расстояние между арками или стойками не должно быть меньше 80 см.

Выбор материала

Для создания надёжного парника необходимы только качественные материалы. Трубы ПВХ, фитинги, элементы каркаса не должны иметь трещин, следов гниения и коррозии, деформации. В противном случае арки и основание парника не будут достаточно крепкими, а создать большое укрытие для растений из такого материала невозможно. Работа по сооружению парника предполагает следующие материалы:

• трубы ПВХ диаметром не менее 2,5 см. Элементы предварительно нужно нарезать на детали по необходимым размерам;
• саморезы длиной 20 мм в количестве более 100 штук;
• зажимы для фиксации парниковой плёнки;
• фитинги и тройники для соединения труб;
• плотная плёнка или агрополотно для парника;
• стальные пруты, деревянные доски 50х100 мм.

Трубы ПВХ диаметром менее 2,5 см могут использоваться при сооружении парника для создания коротких планок или перекладин. Нельзя делать из такого материала основу, для которой оптимальны прочные изделия. При выборе труб стоит обратить внимание на толщину стенки. Очень тонкие варианты не подходят, так как быстро деформируются.

Как рассчитать количество материала

При расчёте количества труб следует учитывать длину каждой арки, дополнительных перекладин. Все параметры этих элементов складывают. Получается общая длина труб. Далее следует учесть размеры самых больших деталей, например, длину арок. Отрезки труб ПВХ не должны обладать меньшим размером, чем длина арки. Материал нарезают соответственно с особенностями чертежа конструкции.

Количество плёнки нужно определить в зависимости от площади необходимого покрытия. На середине парника не стоит делать швы и поэтому материал должен быть цельным, а соединить края лучше всего по бокам. Саморезы и металлические пластины для крепления нужно подбирать с запасом.

Строим парник своми руками

Парник несложно построить своими руками, главно - знать технологию и соблюдать её.

Инструменты

Изготовление парника из труб ПВХ не требует сложных инструментов, но все приспособления должны быть качественными, острыми и точными. Это значительно сократит время монтажа и улучшит надёжность сооружения. Перечень инструментов включает в себя следующие элементы:

• рулетка и строительный уровень;
• молоток, ножовка, шуруповёрт;
• ножовка для работы с металлом;
• аппарат для сварки труб ПВХ.

Все инструменты нужно подготовить заранее, а также следует разрезать трубы на отрезки необходимых размеров. Для деревянных элементов каркаса обязательна обработка антисептическим составом или окрашивание, что позволит предотвратить порчу материала.

Пошаговое руководство: изготовление парника

Перед началом сборки парника из труб ПВХ нужно подготовить каркас. Деревянные доски напиливают соответственно длине и ширине парника, а затем обрабатывают антисептиком. После высыхания состава можно скреплять основу с помощью гвоздей. Участок для парника также нужно подготовить и выровнять. Дальнейшие действия заключаются в следующем:

1. По углам установленного каркаса нужно вбить арматурные пруты длиной 50 см. Это необходимо для соблюдения точной диагонали конструкции.
2. Отрезки арматуры в количестве, равном числу концов арок, должны иметь длину 70 см. Элементы следует вбить с внешней стороны каркаса, соблюдая расстояние между ними не менее 80 см. Арматура необходима для устойчивости и надёжности арок. Далее нужно создать арки путём сваривания труб с тройниками и крестовинами, изготовленными из ПВХ. Для крайних элементов требуется отрезать два одинаковых отрезка, соединить их тройником, к которому в дальнейшем прикрепить центральную перекладину.
3. Готовые дуги устанавливают на арматурные пруты, расположенные по длинным сторонам каркаса. Трубы следует вставить в арматуру с одной стороны, а затем согнуть вручную и вставить с другого края. ПВХ материал отличается гибкостью и поэтому его легко согнуть своими руками без применения инструментов. При этом важно делать это аккуратно, ведь можно повредить середину, которая скреплена тройником или крестовиной.
4. Далее нужно сделать центральную планку для закрепления конструкции. Маленькие парники размером с одну небольшую грядку не нуждаются в таком элементе, но для высоких конструкций это необходимо. Прямую трубу ПВХ следует нарезать на отрезки, длина которых больше расстояния между арками на 2 см. Полученные элементы приваривают к тройникам и крестовинам на середине каждой арки. После этого основания арок фиксируют к деревянному каркасу с помощью хомутов, изготовленных из металлических полосок.
5. При необходимости можно изготовить из деревянных брусков каркас двери. Для этого на торце парника нужно установить два отрезка арматуры, определяющие границы двери. Далее из брусков сколачивают каркас, который затем крепится к арматуре и основанию парника.
6. Помимо каркаса двери нужно сделать фиксирующие элементы. Для этого тщательно измеряют высоту в местах их расположения и изготавливают конструкцию из брусков.

Видео: изготовление парника своими руками

Трубы ПВХ являются хорошим материалом для создания парника. Существует множество вариантов изготовления укрытий для растений и поэтому важно подобрать оптимальную технологию.

Пластики легкие , с ними удобно работать. Они не боятся плесени и испарений, их не повреждает едкая химия. Теплицы из полимерных труб служат очень долго.

Поскольку цена тепличных конструкций высока, то огородники могут сделать парник своими силами. Вам не придется тратить большую сумму.

Если говорить о размерах, то располагая современными материалами, вы без труда сделаете теплицу по индивидуальным размерам .

Как сделать теплицу из пластиковых труб своими руками?

Трубы ПВХ и ПНД для устройства теплиц

Для , каркас которой сделан из труб, не нужен фундамент, ведь строение легкое. На устройство основания требуются доски и деревянные бруски .

Выбирайте качественные, сухие пиломатериалы. Обработайте все элементы антисептиком, это увеличит срок службы конструкции. Вместо антисептика можно использовать олифу.

Для работы понадобится труба пластиковая, ПВХ. Чаще всего используются трубы белого цвета, но вы можете выбрать и другой.

Сколько надо пластиковых труб для постройки ? Купите изделия диаметром 13 мм, для теплицы достаточно приобрести 19 шестиметровых труб.

Кроме перечисленных выше элементов необходимо купить стальную арматуру, либо прутья . Вы поместите их внутрь труб. Понадобится хотя бы 10 прутьев длиной 100 см.

Если говорить о расходных материалах, то будут нужны хомуты из алюминия или пластика.

Виды теплиц

Теплицы могут иметь пленочное покрытие, либо поликарбонатное. Чаще всего огородники выбирают арочную конструкцию. Она может быть двух видов :

• с дощатым коробом и дугами, которые были нанизаны на стальные стержни;
• с рамой из пластика, дугами и тройниками из этого же материала.

Вы легко сделаете парник с двускатной крышей. Он может быть двух видов :

• с пленочным покрытием;
• с отделкой из поликарбоната.

Некоторые владельцы земельных участков, серьезно занимающиеся садоводством, по достоинству оценят двуслойные теплицы из ПФХ .

Такие конструкции отличаются превосходной теплоизоляцией, ведь пространство внутри парника надежно защищено от внешней среды двумя листами сотового поликарбоната. Такая теплица отдает тепло в три раза меньше обычного парника.

Крепление пленки к каркасу

В магазинах вы найдете полимерные трубы нужного диаметра. Продавцы помогут подобрать к ним подходящие фитинги , вам не придется искать их самостоятельно.

Производители в комплект труб включают поворотные соединения . Благодаря им процесс строительства теплицы значительно ускорится. Вы найдете в магазине крестовые и тройниковые разветвители.

Конечно, использование соединителей увеличит бюджет строительства. Именно поэтому вам нужно самом оценить, станете ли вы использовать фитинги, либо нет.

Вы можете выбрать, какую теплицу из пластиковых труб сделать на своем участке. Она может быть двух видов: стационарная и разборная . Стационарная возводится путем сваривания или склеивания частей конструкции. Разборная предполагает использование шурупов.

Преимущества изделий из поликарбоната и пластиковых труб

Теплицы из поликарбоната имеют невысокую стоимость . Каркас легко сделать своими рукам. Вы можете в любой момент перенести конструкцию в другое место, ее очень просто адаптировать к вашим потребностям.

Пластиковая теплица будет абсолютно безопасна для грунта и растений . При грамотной сборке гарантирован долгий срок службы. Поликарбонат – материал, который защищает растения от ультрафиолета. Свет, проходя через материал, рассеивается. При этом листы обладают высокой степенью пропускания света. Даже при длительной эксплуатации теплицы она не ухудшается.

Поликарбонат не боится ударов камнями и даже большим градом. Материал в 200 раз прочнее стекла и в 6 раз его легче, поэтому для установки теплицы не нужен фундамент. Монтаж осуществляется без спецтехники.

Листы не боятся перепадов температуры, теплицы переносят лютые морозы и самые жаркие лучи солнца. Поликарбонат горит только в том случае, если оказывается прямое воздействие пламенем. Листы гибкие, вы легко соберете арочные и сводчатые парники.

Фото

Теплица своими руками из пластиковых труб: фото-примеры.

Подготовительные работы

Располагайте теплицу в солнечном месте. Оставьте вокруг свободное место, вокруг парника должен быть проход. Если вы собираетесь поставить парник на один год, то лучше остановиться на складной или переносной конструкции.

Стационарные выбирайте в том случае, если планируете ежегодно выращивать сельскохозяйственные культуры.

Помните о том, что парники такого типа подходят для эксплуатации в зимний период. Для таких конструкций нужно поставить качественное основание, чтобы парник не соприкасался с промерзшей почвой, чтобы из вне не поступал холод.

Определите то место, где будет располагаться теплица . Очистите почву от плодородного слоя, достаточно снять пару сантиметров. Это нужно сделать, ведь при строительстве на землю будут роняться гвоздики и строительный мусор.

Как установить парник

Как построить теплицу из пластиковых труб под плёнку своими руками? Независимо от того, какой проект вы выберите, монтаж включает ряд этапов :

1. Подготовка основы . Она заменит фундамент, поскольку заливка бетонной ленты не имеет смысла. Пластик достаточной легкий, фундамента не потребуется.
2. Соберите каркас . Используйте в работе заранее приобретенные полимерные трубы, они могут быть жесткими или гибкими. Закрепите поликарбонат, либо армированную полиэтиленовую пленку. Стекло использовать нельзя.
3. Приступите к монтажу торцевых сторон . Сделайте в парнике форточки, установите двери. Навесьте замки.

Это краткое описание этапов. На самом деле возведение теплицы имеет свои особенности. Все зависит от типа парника, который вы решите построить на приусадебном участке.

Сначала определитесь с основой . Это рама, которая будет удерживать на земле каркас. Она нужна для того, чтобы теплица сохраняла свою форму. Основа не зависит от того, какой проект вы выберите. Выбор ограничен вашими финансовыми возможностями и пожеланиями.

Раму можно сделать из жесткой пластиковой трубы, восьмимиллиметровых досок, брусков небольшой ширины. Чаще всего для устройства нижней обвязки используют толстую доску. Купите либо ее, либо бруски. Материал соединяют рубкой вполдерева. Для соединения основания не используют детали из металла.

Основу либо погружают в грунт, но для этого сначала выкапывают неглубокую траншею. По периметру вам нужно уложить в нее толь, она должна покрыть стены канавки и ее дно. После этого в траншею устанавливается каркас парника.

Не стоит считать, что рама из полимерной трубы может быть самостоятельной обвязкой . Она необходима только в том случае, если имеется кирпичный или бетонный фундамент. Ее устанавливают и при возведении фундамента из дерева.

Основание крепят скобами к брусу, можно использовать в работе анкерные болты. Их фиксируют в бетоне в тот момент, когда он начинает отвердевать. Либо болты фиксируют в кирпичной кладке.

Все варианты вы можете использовать с любым проектом. Но при устройстве такого фундамента придется забыть изменении месторасположения парника.

Если же вы планируете переносить теплицу с места на место, то лучше сбейте простую дощатую раму. Подготовьте площадку, снимите дерн, освободив территорию.

Возьмите у нужно делать из просушенной древесины. Обработайте конструкцию перед сборкой горячим битумом. Дополнительно пропитайте дерево антисептиком.

Используйте трубу ПВХ со стенками толщиной 3 мм. Сами определите число шестиметровых отрезков. Не забудьте, что один отрезок нужно оставить на стяжку.

Для скрепления арок купите пластиковые хомуты. Их потребуется столько, сколько будет отрезков трубы ПВХ. Чтобы надежно зафиксировать арки, присоединить их к деревянному основанию, купите монтажные скобы или крепеж для гипсокартона из алюминия. На каждый отрезок трубы нужно по две штуки.

Возьмите кувалду и вбейте с обеих сторон основания куски арматуры, оставляя над поверхностью 40 см. Наденьте отрезки трубы ПВХ. Закрепите арки, фиксируя их к раме скобами из металла.

Обустройте торцы, сделав дверной проем. Для этой цели используйте деревянные бруски. Такой проем выполнит роль коробки. Для повышения жесткости конструкции укрепите торцы деталями из дерева. По высшим точкам арок сделайте верхнюю стяжку. Прикрепите ее полимерными хомутами.

Накройте парник поликарбонатом или пленкой, зафиксируйте материал. Сделайте дверь и форточки.

Теплица из пластиковых труб своими руками: чертежи для изготовления на каркасе из водопроводных полиэтиленовых труб.

Полезное видео

К вашему вниманию, видео про то, как самому сделать теплицу из пластиковых труб.

А здесь видео про теплицу под пленку своими руками из пластиковых труб.

Это самая простая конструкция , которую вы легко соберете своими силами. Такая теплица прослужит очень долго, радуя вас своим эстетичным внешним видом и большими урожаями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .
