Трехфазные электродные котлы. Выбираем электродные котлы для отопления частного дома

Электрическое отопление дома у многих ассоциируется с установкой соответствующих водяных котлов с тэнами, конвекторов или укладкой теплых пленочных полов. Однако вариантов значительно больше. В современных частных домах устанавливаются электродные или ионные котлы, в которых пара примитивных электродов передают энергию теплоносителю без каких-либо посредников.

Впервые отопительные котлы ионного типа были разработаны и реализованы в Советском Союзе, чтобы отапливать отсеки подводных лодок. Установки не становились причиной дополнительных шумов, имели компактные габариты, для них не было необходимости в проектировании вытяжных систем и эффективно разогревали морскую воду, использующуюся как основной теплоноситель.

Носитель тепла, который циркулирует по трубам и попадает в рабочую емкость котла, контактирует непосредственно с электрическим током. Заряженные разными знаками ионы начинают хаотически и соударяясь двигаться. Благодаря образующемуся сопротивлению происходит разогрев теплоносителя.

История появления и принцип работы

В течение всего 1-й секунды каждый из электродов соударяется с другими до 50 раз, меняя свой знак. Благодаря воздействию переменного тока жидкость не делится на кислород и водород, сохраняя свою структуру. Увеличение температуры влечет рост давления, которое заставляет циркулировать теплоноситель.

Чтоб добиться максимальной эффективности электродного котла, придется постоянно следить за омическим сопротивлением жидкости. При классической температуре в помещении (20-25 градусов) оно не должно превышать 3 тысяч Ом.

Нельзя заливать внутрь отопительной системы воду дистиллированную. Она не содержит никаких солей в виде примесей, а значит ожидать ее нагрева таким способом не стоит – между электродами не будет возникать среды для образования электрической цепи.

Дополнительную инструкцию о том как самостоятельно изготовить электродный котел

Характеристики: преимущества и недостатки

Для электродного котла ионного типа характерны не только все преимущества электрического отопительного оборудования, но и собственные особенности. В обширном списке можно выделить самые значимые:

  • КПД установок стремится к абсолютному максимуму – не ниже 95%
  • В окружающую среду не выделяется загрязняющих веществ или вредного для человека ионного излучения
  • Высокая мощность в сравнительно небольшом по габаритам с другими котлами корпусе
  • Возможен монтаж сразу нескольких установок для увеличения производительности, отдельная установка котла ионного типа в качестве дополнительного или резервного источника тепла
  • Небольшая инертность дает возможность быстро реагировать на изменения окружающей температуры и полностью автоматизировать процесс отопления посредством программируемой автоматики
  • Нет необходимости в обустройстве дымоходной трубы
  • Оборудованию не вредит недостаточное внутри рабочей емкости количество теплоносителя
  • Скачки напряжения не влияют на производительность и стабильность отопления

О том как выбрать электрический котел для отопления вы можете

Безусловно, ионные котлы обладают многочисленными и очень весомыми преимуществами. Если не принять во внимания отрицательные стороны, возникающие чаще в ходе эксплуатации оборудования, вся выгода теряется.

Среди отрицательных сторон стоит отметить:


О других способах электрического отопления дома,

Устройство и технические характеристики

Конструкция ионного котла, на первый взгляд, сложна, однако она проста и не принудительна. Внешне он представляет собой стальную цельнотянутую трубу, которая покрывается полиамидным электроизоляционным слоем. Производители постарались максимально обезопасить людей от поражения током и утечек дорогостоящей энергии.

Помимо трубчатого корпуса электродный котел в себе содержит:

  1. Рабочий электрод, который выполнен из особых сплавов и удерживается защищенными полиамидными гайками (в моделях, работающих от 3-х фазной сети, предусмотрено наличие сразу трех электродов)
  2. Вводящие и выводящие теплоноситель патрубки
  3. Клеммы заземления
  4. Клеммы, подающие питание на корпус
  5. Резиновые изоляционные прокладки

Форма внешнего корпуса ионных отопительных котлов – цилиндрическая. Большинство распространенных бытовых моделей соответствуют следующим характеристикам:

  • Длина – до 60 см
  • Диаметр – до 32 см
  • Вес — около 10-12 кг
  • Мощность оборудования – от 2 до 50 кВт

Для бытовых нужд используются компактные однофазные модели мощностью не более 6 кВт. Их достаточно, чтобы полностью обеспечить теплом коттедж площадью 80-150 м. кв. Для больших промышленных площадей используют 3-х фазное оборудование. Установка мощностью 50 кВт способна отопить помещение до 1600 м. кв.

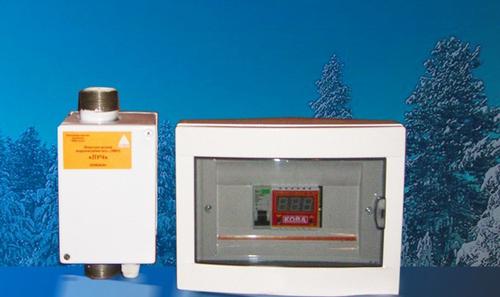

Однако электродный котел работает наиболее эффективно совместно с управляющей автоматикой, включающей в себя следующие элементы:

  • Блок пускателя
  • Защиту от скачков напряжения
  • Контроллер управления

Дополнительно могут устанавливаться управляющие GSM-модули для удаленного включения или отключения. Низкая инертность позволяет быстро реагировать на колебания температуры в окружающей среде.

Должное внимание стоит уделять качеству и температуре теплоносителя. Оптимальной жидкость в отопительной системе с ионным котлом считается разогретая до 75 градусов. В этом случае электропотребление будет соответствовать указанному в документах. Иначе возможны две ситуации:

  1. Температура ниже 75 градусов – потребление электричества снижается вместе с КПД установки
  2. Температура выше 75 градусов – потребление электричества возрастет, однако и без того высокие показатели КПД останутся на прежнем уровне

Видео руководство

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

  • Труба стальная диаметром 5-10 см
  • Клеммы заземления и нулевого провода
  • Электроды
  • Провода
  • Металлический тройник и муфта
  • Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

  • На электрод подается исключительно фаза
  • На корпус подается исключительно нулевой провод
  • Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

  • Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
  • Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
  • С одной стороны, посредством тройника устанавливаются электроды
  • Тройник также необходим для организации выхода и входа теплоносителя
  • Со второй стороны делают подключение к отопительной магистрали
  • Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

  • Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
  • Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.

Особенности монтажа ионных котлов

Обязательное условие при монтаже ионных котлов отопления – наличие предохранительного клапана, манометра и автоматического воздухоотводчика. Располагать оборудование нужно в вертикальном положении (горизонтальное или под углом недопустимы). При этом около 1.5 м подводящих труб – не оцинкованная сталь.

Нулевую клемму принято располагать внизу котла. К ней подключают заземляющий провод с сопротивлением до 4 Ом и сечением свыше 4 мм. Не следует полагаться исключительно на ОЗУ – оно не способно помочь при утечке токов. Сопротивление также должно соответствовать правилам ПУЭ.

Если отопительная система совершенно новая, подготавливать трубы не нужно – они должны быть чистыми внутри. Когда котел врезается в уже эксплуатируемую магистраль, обязательно проводится промывка ингибиторами. На рынках предлагается большой ассортимент средств для удаления отложений, солей и накипи. Однако каждый производители электродных котлов указывает те из них, которые считает лучшими для своего оборудования. Их мнению следует придерживаться. Пренебрегая промывкой, установить точное омическое сопротивление не удастся.

Очень важно подобрать радиаторы отопления к ионному котлу. Модели с большим внутренним объемом не подойдут, так как на 1 кВт мощности потребуется более 10 л теплоносителя. Котел будет постоянно работать, тратя часть электроэнергии напрасно. Идеальное соотношение мощности котла и общего объема системы отопления – 8 л на 1 кВт.

Если говорить о материалах – лучше устанавливать современные алюминиевые и биметаллические радиаторы с минимальной инертностью. Выбирая алюминиевые модели, предпочтение отдают материалу первичного типа (не переплавленному). В сравнении со вторичным он содержит меньше примесей, снижая омическое сопротивление.

Меньше всего с ионным котлом совместимы чугунные радиаторы, так как они больше всех подвержены загрязнениям. Если возможности заменить их нет, эксперты рекомендуют соблюдать несколько важных условий:

  • В документах должно быть указано соответствие европейскому стандарту
  • Обязательны установка фильтров грубой очистки и уловителей шлама
  • Еще раз производится общий объем теплоносителя и выбирается подходящее по мощности оборудование

Производители и средняя стоимость

Многие производители отопительного оборудования имеют собственные линейки котлов ионного типа. Среди наиболее распространенных по рынку можно отметить следующие брэнды:

  • «ЭОУ» (Украина)
  • ООО «Stafor EKO» (Латвия)
  • ЗАО «Фирма «Галан» (Россия)

Небольшие по мощности ионные котлы (2-3 кВт) стоят около 3000-3500 тысяч рублей . Чем выше буде производительность оборудования, тем больше на него цена. Помимо отопительного оборудования необходима дополнительная автоматика. Она приобретается отдельно и обойдется около 5-6.5 тысяч рублей.

Перед покупкой должное внимание уделяется гарантийному сроку. Большинство производителей устанавливают его равным 2-3 года. Соблюдая эксплуатационные требования и регулярно (каждые 3-4 года) проводя замену электродов, срок службы можно продлить до 10-12 лет.

Подводим итоги

Проанализировав все «за и против» ионного отопительного оборудования, можно сделать вывод о его рентабельности. В некоторых аспектах он выигрывает, в других может значительно проигрывать.

Однако перед выбором отопительных систем, работающих на электрическом оборудовании, стоит учитывать ряд особенностей:

  • Если радиаторы разделены на группы по этажам, установку ионного котла рекомендуют на каждом из них
  • Образующие контур трубы рекомендуется укутывать утеплителем
  • Можно использовать антифриз в качестве теплоносителя, учтя его большую текучесть

Для систем теплый плинтус или теплый пол ионные котлы не подойдут. Выйти на постоянную рабочую температуру 30-45 градусов они не способны.

Иногда ситуация складывается таким образом, что при выборе источника энергии для системы отопления собственного дома наиболее приемлемым, а порой – даже единственно возможным вариантом видится использование электричества. Газовые сети пока что пришли еще не в каждый населенный пункт и не к каждому зданию. Использование твёрдого топлива становится рентабельным лишь в тех регионах, где оно действительно доступно и дешево. По котлы на дизельном топливе – вообще отдельный разговор, так как само по себе такое оборудование стоит очень дорого, и организация правильного и безопасного хранения хотя бы минимального запаса солярки – задача также непростая.

Электричество, надо полагать, есть в каждом загородном доме. Понятно, что многих отпугивает высокий уровень тарифов, но случается, что иного выхода просто не остаётся. Естественным желанием хозяев становится подобрать оборудование с минимальным потреблением энергии и максимальной теплоотдачей. Поэтому столь высокую заинтересованность потребителей в последнее время вызывает электродный котел для отопления частного дома.

На фоне своих «собратьев-конкурентов», то есть электрических котлов иных типов, именно электродные можно назвать самыми неоднозначными по отзывам, по приписываемым им невероятным качествам, которые соседствуют с разгромной критикой. Следует с осторожностью воспринимать эти полярные мнения, так в подобных ситуациях, скорее всего, правда расположилась где-то между крайностями.

Возможно, вас заинтересует информация о том, какой подойдет

Цель данной публикации – помочь несведущему читателю разобраться, что же такое электродный котел, как он устроен. Ну и, конечно, насколько следует обращать внимание на действительные и мнимые достоинства и недостатки. Будет приведен краткий обзор моделей, представленных в продаже, затронуты некоторые вопросы по установке и обслуживанию такого оборудования.

Базовое устройство и принцип действия электродного котла

Некоторым читателям будет намного проще понять устройство и принцип работы электродного котла, если они вспомнят незамысловатый способ быстрого кипячения воды с помощью нехитрого приспособления. В студенческих общежитиях, где за соблюдением запретов иметь электрические нагреватели строго следили коменданты, такое устройство было спрятано, наверное, в каждой комнате. Это кабель, на одном конце которого установлена вилка для подключения к сети. А на другом – два бритвенных лезвия, закрепленных тем или иным способом, но обязательно так, чтобы между ними оставался небольшой просвет. Вместо лезвий, применялись и другие металлические пластинки: в армейских казармах, например, в дело часто шли подковки для сапог. Суть от этого не менялась.

После опускания такой «сборки» в воду и подключения к сети 220 вольт происходил очень быстрый нагрев воды. Ждать приходилось недолго – закипание стакана занимало меньше минуты. Этот же принцип используется и в электродных, или, как их еще часто называют, ионных котлах.

Предупреждение: подобные эксперименты – весьма опасны, и повторять их не следует. Велика вероятность получения электрической травмы или возникновения пожароопасной ситуации от короткого замыкания. В наше время – предостаточно миниатюрных кипятильников заводского производства.

В чем же здесь дело, за счет чего осуществляется столь быстрый нагрев? Чтобы понять принцип, необходимо вспомнить некоторые физические законы.

Даже обычная вода (если, конечно, не брать во внимание дистиллированную) обладает электролитическими качествами – растворенные в ней вещества приобретают ионную структуру, то есть совокупность положительно и отрицательно заряженных частиц. Если опустить в такую среду два электрода постоянного тока, то начнётся направленное движение ионов: отрицательно заряженных (анионов) – к положительному проводнику (катоду), и положительных (катионов) – к аноду. Этот процесс называется электролизом.

Но в нашем случае используется переменное напряжение с частотой 50 Гц. Это означает, что полярность погруженных в воду электродов меняется со скоростью 50 раз в течение секунды. Естественно, движение ионов в таких условиях не направленное, а превращается в колебательное, со сменой направления с такой же частотой. Так как подобные колебания происходят в достаточно плотной водяной среде, оказывающей существенное сопротивление движению, энергия перемещения превращается в тепловую. В пространстве между электродами происходит очень быстрый нагрев, который и приводит к закипанию воды.

Точно так же работает и электродный котел, только выработанная тепловая энергия уже передается потоком теплоносителя по точкам теплообмена – радиаторам. Во всех остальных типах электрических котлов в качестве «передаточного звена» выступают те или иные металлические детали. Это может быть трубчатый корпус ТЭНа, лабиринт внутренних каналов или сам корпус – в приборах индукционного типа. В лбом случае, теплоноситель прогревается только за счет прямой теплопередачи. А вот в электродной схеме такого «посредника» нет в принципе – нагревается сама жидкая среда, находящаяся в данный момент между погруженными в нее проводниками.

Говорят, и это похоже на правду, что подобная технология была перенесена в быт человека из военной промышленности – именно так обеспечивается нагрев воды для отопления отсеков подводных лодок и надводных кораблей. В пользу этого говорит сочетание необходимых качеств – компактности, быстродействия, эффективности, пожаробезопасности.

Небольшое отступление, чтобы не возвращаться к проблемам терминологии. Электродные котлы иногда называют ионными – почему, наверное, понятно. Однако, иногда производители делают упор на именно такой формулировке, пытаясь провести некую границу между этими двумя понятиями. Мотивируют они тем, что в их приборах реализовано высокоточное управление на уровне «количества и качества ионов», участвующих в процессе нагрева. Это можно воспринимать в качестве рекламного хода или относится к этому всерьёз – в любом случае, такое управление возлагается на какой-либо блок электроники и требует применения точно выверенного состава электролита-теплоносителя. Но принцип действия самой схемы нагрева – от этого ничуть не меняется. Так что не будет большой ошибкой использовать любую из этих двух формулировок.

А вот название «катодный» или «анодный» котел – совершенно не корректное, так как в режиме постоянного напряжения подобная схема попросту неработоспособна.

Как устроен электродный котел отопления?

Простота принципа работы такого котла предопределяет и весьма несложное устройство самого нагревательного прибора. Несмотря на достаточно широкое разнообразие представленных в наше время в продаже моделей, практически все они и внешне схожи между собой, и имеют примерно одинаковую компоновку.

Разница лишь – в некоторых нюансах внешнего исполнения в различных производителей, и в особенностях управляющей аппаратуры (которая, по сути, чаще всего уже котлом не является и приобретается отдельно).

Электронные котлы могут быть предназначены для работы от сети переменного тока 220 В, или от трехфазной – 380 В. Это предопределяет некоторое различие в их конструкции.

Рассмотрим для начала, как устроен однофазный котел.

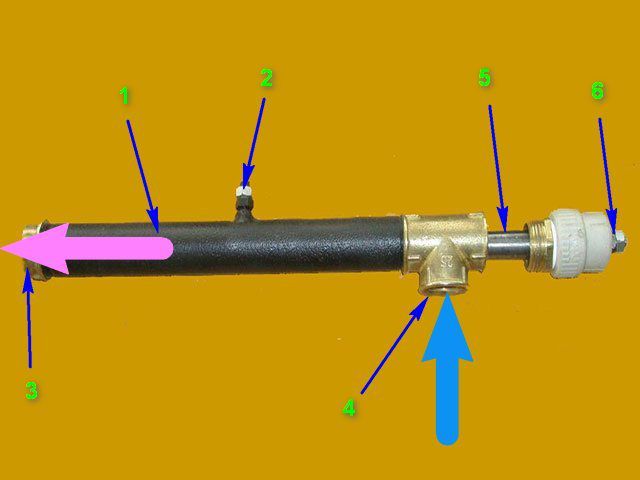

Он представляет собой металлический корпус цилиндрической формы (поз. 1). Этот отдел служит не только для обеспечения протока теплоносителя – металлические стенки корпуса играют роль одного из электродов. Для этого на корпусе предусматривается клемма подключения «нулевого» провода (поз. 2). На рисунке показано упрощённо, но часто эта клемма расположена скрыто, так как убрана в коммутационный блок котла.

Цилиндрическая часть корпуса с одной стороны заканчивается патрубком для подключения к трубе подачи отопительного контура (поз. 3) – именно отсюда в систему будет поступать разогретый в котле теплоноситель (показано розовой стрелкой). Подача же теплоносителя осуществляется через другой патрубок, расположенный перпендикулярно оси главного цилиндра (поз. 4 и голубая стрелка соответственно).

Ровно по центру главного рабочего цилиндра размещен второй электрод (поз. 5). Естественно, должен соблюдаться необходимый зазор между ним и стенками – именно в этом промежутке и будет происходить быстрый нагрев теплоносителя. С этой стороны рабочий цилиндр заглушен – здесь размещён блок коммутации, включающий и клемму для подсоединен ия фазного провода. (поз. 6).

На рисунке, просто для наглядности, показан своеобразный «макет», котел самодельного изготовления. Естественно, в моделях заводской сборки все это выглядит более аккуратным.

Отличия в трехфазных моделях, по сути, только в конструкции электродов, и в связанном с этим увеличением габаритов всего изделия.

На корпусе котла все равно предусмотрено клеммное подключение, оно предназначено для коммутации провода нуля и заземления. А внутри рабочего цилиндра расположены три электрода (по числу фаз), которые конструктивно размещены на общей диэлектрической колодке на равных расстояниях – по углам равностороннего треугольника.

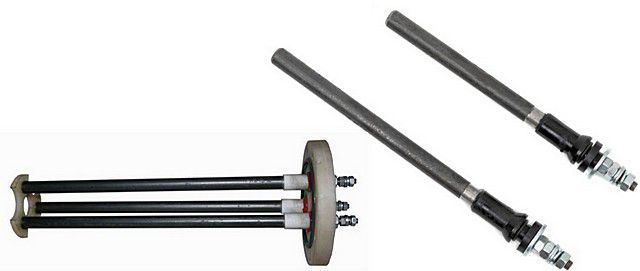

Электроды являются заменяемой деталью котла – их, в случае выхода из строя, можно заменить на новые.

Безусловно, в той области, где рабочий центральный цилиндр заглушен блоком коммутации, предусмотрена надежная гидро- и электротехническая изоляция. В заводских моделях, чтобы минимизировать вероятность получения обитателями квартиры электротравмы, корпус покрыт специальным изоляционным полиамидным составом.

Габариты электродных котлов могут сильно различаться – от миниатюрных нагревателей, которые обслуживают всего один или несколько радиаторов отопления, до мощных установок, способных обеспечить теплом крупное строение. Нередко такие котлы объединяют в своеобразные «батареи» с параллельным подключением, и запускают в работу одновременно или выборочно, по мере появления необходимости в поддержании большей или меньшей мощности обогрева.

По сути, у большинства моделей котлов на самом корпусе больше никаких управляющих или дополнительных устройств и нет. Все функции контроля и управления вынесены в отдельные модули различной степени сложности.

Самый простой набор управляющего оборудования комплектуется термодатчиком, устанавливаемый на трубе подачи и контролирующий степень разогрева теплоносителя. Более точный системы уже имеют два датчика – на входе и выходе в котел. На пульте управления выставляется необходимый уровень нагрева, и автоматика будет подавать питание на электроды, исходя из текущих значений с учетом их гистерезиса (установленного диапазона).

Существуют и гораздо более сложные схемы контроля и управления – они являются «фишкой» некоторых производителей подобного оборудования. В основном они рассчитаны на поддержание комфортных условий при минимально возможных энергозатратах.

Разберемся с преимуществами и недостатками электродного котла

Это, наверное, самый важный вопрос – по ходу изложения уже отмечалось, что подобному оборудованию приписывают массу действительным и надуманных достоинств и недостатков. Поэтому лучше разобраться не спеша – по каждому пункту.

Что утверждают про достоинства ионных котлов?

  • Если рассмотреть электрические котлы равной мощности, то по компактности размеров и невысокой массе ионные котлы находятся вне конкуренции.

Это неоспоримое качество – действительно, простота контракции предопределяет и небольшие размеры. Особенно это выражено в сравнении с индукционными моделями, которые «славятся«своей массивностью и немалыми габаритами.

  • Электродный котел не требует при установке согласовательных процедур, ему не нужен дымоход и дополнительная приточная вентиляция.

С этим не поспоришь, но такими же достоинствами обладает вообще всё электрическое котельное оборудование, и электродные модели никак в этом плане не выделяются

  • Электродным приписывают буквально «сказочные» показатели КПД – якобы потребление ими электроэнергии чуть ли не вдвое ниже, чем у других электрических котлов.

По большому счету, все электрические колы имеют КПД, стремящийся к 100% — нет ни узлов трения, ни механических передач, полностью отсутствует какой-либо отвод продуктов сгорания – вся электрическая энергия переходит в тепловую. Иное дело, что, скажем, котлы, в которых используется резистивный принцип нагрева – более инерционные, то есть им требуется больше времени на выход в номинальный режим, а в электродном «разгон» проходит гораздо бытсрее. Но в дальнейшем вряд ли будут какие-либо преимущества. Ожидать какого-то «притока энергии извне» - просто несерьёзно, так как фундаментальный закон физики о сохранении энергии обмануть невозможно.

  • Электродные котлы безопасны с той точки зрения, что в случае вытекания теплоносителя из системы отопления они не приведут к перегреву и перегоранию.

Этот их свойство – совершенно очевидно. Если в рабочем цилиндре нет воды (теплоносителя), то цепь попросту разомкнута, и котёл не может работать в таких условиях в принципе.

  • Ионные котлы нечувствительны к перепадам сетевого напряжения.

Это – достаточно спорное, если даже не сказать – несуразное утверждение. Посмотрите на любой нагреватель, работающий по резистивному типу – он также неприхотлив к падениям напряжения, просто снижается его текущая мощность нагрева. С этой точки зрения, электродный котёл мало чем отличается от него. Да и по большому счету стабильное напряжение необходимо не столько нагревателю, сколько блоку контроля и управления и дополнительному оборудованию системы отопления. Так что в условиях нестабильности в местной электросети без установки стабилизатора все равно обойтись сложно.

Точная электроника управления котлами отопления требует стабильного напряжения!

Подробнее о том, как устроен , как его правильно подобрать из предлагаемого в продаже разнообразия – читайте в отдельной публикации нашего портала.

  • Нагрев воды в электродном котле настолько стремительный, что сам по себе создается необходимый напор, позволяющий обходиться естественной циркуляцией, без применения насосов.

Это, безусловно, глубокое заблуждение. Действительно, сразу после запуска этот эффект может быть выражен в определённой мере, но когда система выйдет на расчетный режим, разница в плотности теплоносителя на входе и выходе из котла ничем не будет отличаться от систем с иными моделями нагревательных приборов.

Насос в системе, особенно оборудованной электрическим котлом, становится обязательным элементом – такое дополнение делает ее более экономичной и управляемой. А затраты на питание насоса несопоставимы с энергетическими потерями, которые напрасно расходуются на обеспечение перемещения теплоносителя по трубам в системе с естественной циркуляцией. Так что никаких преференций в этом плане электродный насос не создает.

  • Компактность электродных котлов позволяет их устанавливать в уже имеющиеся системы отопления в качестве дополнительных источников тепловой энергии.

Да, это практикуется, причем электродный котел, в зависимости от мощности и габаритов модели, может устанавливаться как в котельной, так и непосредственно в жилых помещениях, прямо у радиаторов. Электрический прибор может быть запущен «в помощь» основному, прийти «на замену», когда основному источнику тепла требуется какая-то технологическая или ремонтно-профилактическая пауза. Особо удачным считается применение электрических котлов в связке с другими котлами с их общим подключением к буферным емкостям – это позволяет накапливать энергетический потенциал в период действия ночного льготного тарифа.

Буферная емкость (теплоаккумулятор) – оптимизация системы отопления дома

Аккумулирование тепла, выработанного твердотопливным котлом в период сгорания дровяной закладки, или электрическим – во время действия льготного тарифа – прямой путь к повышению экономичности эксплуатации системы отопления. Как устроена , и как правильно подойти к выбору подобного оборудования – в отдельной публикации портала.

Если применяется смешанная схема с использованием электродного и другого котла, то или общий теплоноситель должен соответствовать именно электродному принципу нагрева, или применяется буферная емкость с дополнительным теплообменником, не допускающим смешивания теплоносителей.

  • Малая инертность электродного котла значительно упрощает процесс точной регулировки системы отопления.

Очень спорное утверждение – в комплекте с несложными системами управления это приведет лишь к более частым циклам пуска и остановки, что вовсе не является благом. Кроме того, электролиты имеют свойство изменить свои электротехнические характеристики при нагреве, причем – не линейно. Это делает правильную отладку системы отопления и точное управление ею – не столь уж и простой задачей. Электрические котлы с ТЭНами или индукционные в этом плане выглядят предпочтительнее.

  • Эксплуатация электродных котлов не приносит вреда окружающей среде.

Это свойство присуще вообще всем электроустановкам – нет выбросов в атмосферу. А вот,с другой стороны – электродные котлы даже менее «благополучны», недели их «собратья» – вопрос в химическом составе используемого теплоносителя, который часто содержит весьма токсичные вещества. Утилизация таких жидкостей должна проводиться специалистами, по всем правилам, ни в коем случае не допускается слив ни на грунт, ни в систему канализации.

  • Электродные котлы славятся невысокой стоимостью.

Опять, казалось бы, бесспорно, так как цена самих нагревателей, действительно, лежит в весьма доступном диапазоне. Но очень часто здесь кроется и «маркетинговая ловушка». Добавьте к стоимости котла цену блока управления, термодатчиков, циркуляционного насоса – и общий итог будет вполне сравним со, скажем, ТЭН-котлом, в компоновке которого все эти узлы уже предусмотрены.

Возможно, вас заинтересует информация о том, насколько эффективен

А без дополнительных устройств мониторинга и управления эксплуатировать электродный котел не просто невыгодно, но и очень опасно: оставить без контроля процесс чрезвычайно быстрого нагрева воды – все равно, что заложить бомбу замеленного действия – рванет рано или поздно обязательно.

Так что при покупке следует ориентироваться не только на широко рекламируемую невысокую стоимость электродных котлов, но и на уровень цен всего необходимого для их эффективной и безопасной эксплуатации аппаратного наполнения.

Действительные и надуманные недостатки электродных котлов

Даже беглый взгляд на приписываемые электродным котлам отрицательные стороны может заранее сформировать предубеждение против такой системы отопления. Однако, так ли все это справедливо? Давайте и здесь разберемся несколько глубже.

  • Теплоноситель всегда должен быть качественным, с правильно подобранным, сбалансированным химическим составом.

Это действительно так, и хлопот такое требование доставляет порой немало. Состав должен давать хорошую ионизацию, обладать достаточной теплоемкостью, широким рабочим диапазоном температур, быть безопасным со всех точек зрения и не вызывать активную химическую коррозию металлических деталей системы. Жидкость не должна иметь и слишком высокого сопротивления, иначе через не и вовсе может не пойти ток. Одним словом – критериев немало.

Неискушённому хозяину подобрать оптимальный состав бывает очень непросто, а залитый «на глазок» состав вполне спососбен, хоть и обеспечивая работу системы в принципе, резко снизить ее эффективность, сведя к минимуму все основные достоинства ионных котлов. Если учесть еще и то, что теплоноситель быстро «стареет» и меняет свои качества, требует регулярной замены, то это, конечно, в совокупности, вызывает массу вопросов к удобству эксплуатации подобной системы.

  • Использование ионных котлов ограничивает хозяев с выбором радиаторов отопления

Совершенно справедливый упрек. Действительно, чугунные или стальные радиаторы таким системам отопления противопоказаны. Возможные явления коррозии черных металлов способны нарушить химический состав теплоносителя, снизить его электролитические качества. Кроме того, чрезмерно высокая теплоемкость чугуна в сочетании с большим внутренним объемом таких батарей приведет к тому, что электродный котел станет работать практически без пауз, и об экономичности придется забыть.

Оптимальный вариант для таких котлов – это . Подойдут и качественные алюминиевые. А вот недорогие радиаторы из вторичного алюминия (обычно изготавливаемые по технологии экструзии) использовать не рекомендуется – металл будет содержать множество примесей, и это обстоятельство очень быстро нарушит сбалансированный химический состав теплоносителя.

  • Еще один недостаток из того же ряда – такие котлы не должны использоваться в системе отопления открытого типа.

Все правильно – свободный доступ атмосферного воздуха к теплоносителю способен, во-первых, резко повысить его коррозионную агрессивность, а во-вторых – разбалансировать необходимый химический состав жидкости.

  • Вода из системы отопления не должна использоваться для бытовых или технических нужд.

Непонятно, почему это приписывают только электродным котлам? Хорошему хозяину никогда и не придет в голову отбирать воду из контура отопления, вне зависимости от того, какой в ней установлен котел! Для этого есть другие способы получения горячей воды, например, установка бойлера косвенного нагрева. И электродный котел ничем в этом плане не отличается от других.

  • Схема с использованием электродного котла всегда выдвигает особые требования к надежному заземлению.

Да, это так. Важность велика уже с тех позиций, что корпус электродных котлов сам по себе является одним из электродов, в отличие от всех остальных типов оборудования. Если в других приборах модно ограничиться установкой УЗО, в данном случае такая мера будет неэффективной, также из-за особенностей принципа работы – УЗО будет срабатывать постоянно из-за неизбежных утечек. Значит, для обеспечения безопасности – только надежное заземление.

Однако, справедливости ради, заметим, что качественное заземление необходимо вообще для всех мощных электрических приборов. Так что это не является в прямом смысле слова недостатком ионных котлов, а просто относиться к разряду повышенных требований к обеспечению безопасности их эксплуатации.

  • Верхняя граница нагрева теплоносителя в системах с электродными котлами – 75 градусов.

Порог нагрева есть у всех котлов – для того и существуют блоки контроля и управления, чтобы следить за этим. В электродных котлах этот порог обусловлен тем, что при более высоких значениях нагрева начинаются сильные изменения в электролитических характеристиках теплоносителя, что ведет с ненужному перерасходу электроэнергии без сколь-нибудь полезной тепловой отдачи.

Впрочем, для домашних автономных систем отопления такого порога температуры обычно вполне хватает для эффективного обогрева помещений.

  • Электроды ионных котлов имеют неположительный срок службы, быстро зарастают, требуют замены.

Очень спорно. Возможно, такой вывод сделали те хозяева, кто использовал некачественный теплоноситель, что привело к быстрому образованию накипи. В нормальных условиях электроды служат немало.

Но даже если и пришел срок замены вышедших из строя комплектующих (а это случается с абсолютно любой электрической техникой), то такую операцию нельзя назвать особо затратной или сложной.

  • Установка электродного котла, отладка и запуск системы отопления – достаточно сложные процедуры, требующие привлечения специалистов.

Здесь бы надо разделить понятия. Сам монтаж котла в контур отопления, наоборот – очень прост и понятен. А вот что касается отладки – то, увы, приходится с этим согласиться. Правильно оценить химический состав теплоносителя, общую эффективность функционирования системы, не обладая соответствующими опытом и не располагая необходимым оборудованием – крайне сложно. Значит, следует быть готовым к ежегодному вызову специалистов для профилактических работ пред началом отопительного сезона.

Надеемся, что информация этого раздела публикации поможет взвешенно оценить перспективы установки такого типа котла. Если же, по мнению потенциальных хозяев, преимущества такого принципа нагрева перевешивают имеющиеся недостатки, то можно переходить к выбору из имеющегося в продаже ассортимента. Об этом – в следующем разделе публикации.

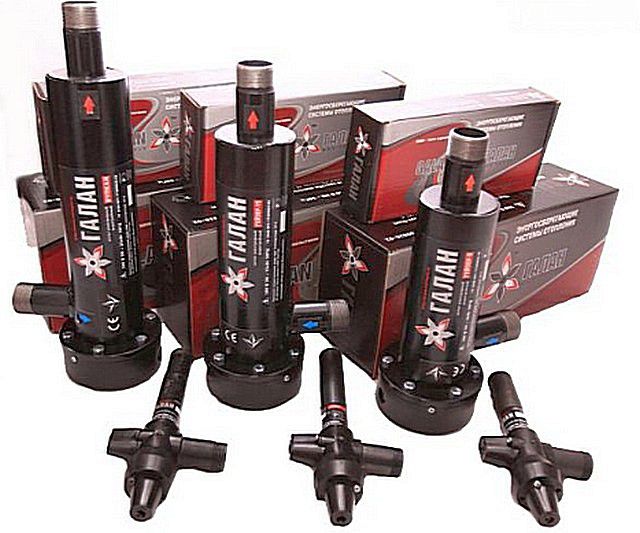

Обзор российского рынка электродных котлов

Надо заметить, что несмотря на противоречивость в оценке электродных котлов, популярность их достаточно высока и даже имеет тенденцию к росту. Естественно, производители учитывают это, и представляют на российский рынок немалое количество моделей. Рассмотрим наиболее популярные в наших краях бренды.

Котлы компании «Галан»

Это – московская фирма, которая стала пионером в сфере производства электродного отопительного оборудования. Причем, некоторая информация позволяет говорить о том, что это лидерство по освоению инновационной технологии – не только среди российских компаний, но и в более широком, мировом масштабе.

Первые разработки были запатентованы и запущены в серийное производство еще в начале 1990 годов. Можно с большой долей уверенности утверждать, что и поныне бренд «Галан» остается своеобразным «законодателем мод» в этой области.

Если в интернете задать поисковый запрос по теме «электродный котёл», то почти наверняка первые строчки в перечне полученной информации займут именно изделия «Галан».

Цены на модельный ряд котлов Галан

котлы галан

Современный ассортимент электродных нагревателей для систем отопления представлен тремя линейками продукции. В каждой из них несколько моделей различной мощности.

  • Для крупных особняков, для многоквартирных домов или для отопления больших хозяйственных или общественных объектов применяются котлы линейки «Галан-Вулкан». Они работают исключительно от трехфазной сети питания, и представлены моделями мощность. 25, 36 и 50 кВт.
  • Линейка средней мощности – «Гейзер». В ней – всего две модели, мощностью 9 и 15 кВт. Подойдёт для большинства средних по величине загородных домов.
  • Наконец, наиболее компактные модели – линейка «Очаг», от 2 до 6 кВт. Несмотря на скромные размеры и всего «полкило» веса, за ними заявляются очень серьезные показатели, достаточные для обогрева небольших домов.
Основные параметры «Вулкан 50» «Вулкан 25» «Гейзер 15» «Гейзер 9» «Очаг 6» «Очаг 5» «Очаг 3»
Потребляемое напряжение, вольт 380 380 380 220 или 380 220 220 220
Отапливаемое помещение, м³ до 1600 до 850 до 550 до 250 / до 340 до 200 до 120
Объем теплоносителя в системе, литров 300-500 150- 300 100- 200 50-100 35-70 30-60 25-50
Потребляемая сила тока, max, A 2×37,9 37.5 22.7 13,7/40 27.3 22.7 13.7
Пиковая потребляемая мощность в кВт, при tº воды 90ºС 50 25 15 9 6 5 3
Потребленная мощность в кВт, в среднем за сезон(6 месяцев) с 15 октября - по 15 апреля. до 36000 кВт до 18000 кВт до 12000 кВт до 8000 кВт до 6000 кВт до 5000 кВт до 3000 кВт
Рекомендуемая температура на выходе, ºС 60 60 60 60 60 60 60
Диаметр муфты для подсоединения котла к отопительной системе 32 32 32 32 25 25 25
масса. кг 11.5 6,5 6,5 6,5 0.5 0.5 0.5
диаметр, мм 130 130 130 130 35 35 35
длина, мм 570 460 410 360 335 320 275
Цена в базовой комплектации 25000 16000 15800 15500 12500 12000 11500

Сами электродные котлы «Галан» - это хорошо отработанная и проверенная конструкция, которая выпускается уже давно без особых принципиальных изменений. А вот автоматика к ним – совершенствуется постоянно, пополняясь новыми образцами.

В базовую комплектацию (цены которой указаны в таблице) входит блок управления «Навигатор». При желании можно заменить его на более совершенную модель «Навигатор КТ+», естественно, с соответствующей доплатой.

Возможны и более дорогие, «навороченные» комплектации, включающие цифровые терморегуляторы по подаче и «обратке», модули управления циркуляционными насосами, комнатные выносные комнатные термостаты, отслеживающие температуру воздуха в помещениях, дополнительные устройства обеспечения защиты и безопасности эксплуатации.

Видео: презентационный видеоролик об электродных котлах «Галан»

Котлы электродные марки «ЭОУ»

Под этой аббревиатурой кроется очень простое и красноречивое название – «Энергосберегающая отопительная установка». Продукт российской разработки и производства, популярный в ряде стран ближнего и дальнего зарубежья и имеющий международную сертификацию качества.

Ассортимент котлов «ЭОУ» представлен двумя линейками – моделями, работающими в однофазной сети 220 В, мощностью от 2 до 12 кВт, и рассчитанные на трёхфазное питание 380 В, с мощностью вплоть до 120 кВт. Интересно, что в модельном ряду сохраняются единые внешние размеры приборов – они показаны на иллюстрации ниже.

В таблице ниже приведены характеристики модельного ряда котлов «ЭОУ», рассчитанных на однофазную сеть питания, как наиболее востребованных для отопления небольших и средних по размерам частных домов.

Основные параметры 1/2 1/3 1/4 1/5 1/6 1/7 1/8 1/9 1/10 1/12
Рабочее напряжение, Вольт ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220
Потребляемая мощность. кВт 2 3 4 5 6 7 8 9 10 12
Объём отапливаемого помещения, м³ 120 180 240 300 360 420 480 540 600 750
Отапливаемая площадь, м² 40 60 80 100 120 140 160 180 200 250
Потребление электроэнергии в сутки, кВт 2-16 3-24 4-32 5-40 6-48 7-56 8-64 9-72 10-80 12-96
Подъем воды в водяной системе (без насоса), метров вод. ст. 3 4 5 6 7 8 9 10 11 13
Пределы регулировки температуры, до 95
Число электродов, шт. один
Вес, не более, кг 3
Цена прибора, без щита управления, руб. 4500 4700 4900 5000 5300 5500 5800 6000 6200 6300
Цена набора комплектующих для монтажа щитка управления, руб. 1410 2000 2000 2000 2000 2000 3200 3200 3200 3200

Производитель заявляет о готовности оборудования к безаварийной эксплуатации в течение 30 лет, причем на первое десятилетие он дает заводскую гарантию.

Возможно, вас заинтересует информация о том, что собой представляет

Электродные (ионные) котлы «Берил»

В заголовок этого подраздела не зря в скобках вынесено слово «ионные» – это как раз тот уже упомянутый выше случай, когда производитель проводит градацию между электродными и ионными приборами своей разработки. В некоторых моделях предусмотрена специальная электронная система оценки количественного и качественного состояния ионной среды теплоносителя с выработкой соответствующих поправок в режим работы оборудования.

Модельный ряд представлен двумя типоразмерами – соответственно, для однофазной сети питания (мощностью от 2 до 9 кВт), и трехфазной – до 33 кВт. Габариты котлов показаны на иллюстрации ниже:

Можно отметить, что у котлов этого производителей есть одна характерная особенность: «зеркальное», в отличие от других марок, расположение силового блока – он размещен в верхней части, по ходу теплоносителя. Это, кстати, значительно упрощает проведение монтажных и профилактических работ, в том числе и с перекоммутацией проводов или даже заменой электродного блока на новый – все намного доступнее.

Ниже в таблице представлен уровень цен на различные модели котлов «Берил» и на рекомендуемые к нему модули управления.

Наименование котлов, систем управления, других комплектующих: Цена, руб.
Ионные котлы BERIL с блоком автоматики (ручным изменением мощности с шагом 200 (600) Вт)
5000
9000
Блок управления "Евро" к котлам 220В и 380В 15000
Ионные котлы BERIL с блоком автоматики (автоматическое и ручное изменение мощности, шаг 600 Вт)
Котлы 380 В с симисторным блоком, мощностью 6, 9, 12, 15, 25, 33 кВт 20000
Модуль управления ЦСУ (с функцией ПИД режима) 15000
Ионные котлы BERIL с автоматикой (автоматическое или ручное изменение мощности с шагом 2 кВт)
Котел 380 В со встроенным симисторным блоком, мощностью 100 кВт 75000
Котел 380 В со встроенным симисторным блоком, мощностью 130 кВт 100000
Блок управления ЦСУ (с функцией ПИД режима) к котлам мощногстью 100 и 130 кВт 25000
Электродные котлы BERIL и автоматика к ним
Котлы 220 В; мощностью 5, 7, 9 кВт 5000
Котлы 380 В; мощностью 6, 9, 12, 15, 25, 33 кВт 9000
Блок управления ЭЦРТ ГЭКК к котлам 220 и 380 В 9000
Рекомендуемый теплоноситель
Теплоноситель BERIL V.I.P. на основе пропиленгликоля, порог кристаллизации -45 ºС, полиэтиленовая канистра 20 литров 2500

Кстати, в части аппаратуры управления именно эта компания старается задавать тон. На выбор потребителю предлагаются ручные, полуавтоматические и полностью автоматизированные модули управления. Предусмотрена возможность регулировки уровней задействованной мощности с определенным шагом, что обеспечивает более ровную и экономную работу всей системы.

Более современные модули управления ведут мониторинг состояние системы отопления в реальном времени, оснащаются специальными симисторными блоками, устройствами ПИД-реагирования. Такие системы управления способны только оценивать текущие показатели датчиков, но и прогнозировать ситуацию, вырабатывая при этом корректирующие поправки в установленный режим работы котла. В итоге подобные модели дают весьма существенный, оцениваемый в 15-20%, эффект экономии потребления электроэнергии без потери в комфортности создаваемого в помещениях микроклимата.

Электродные котлы – тот редкий, но очень приятный для осознания случай, когда при выборе оптимальной модели нет нужды искать зарубежные образцы – российская техника такого класса уверенно стоит на передовых позициях. Изо всего импортного ассортимента можно упомянуть лишь котлы латвийской компании «STAFOR», которые пользуются спросом у наших потребителей за высокие показатели надежности и безопасности эксплуатации.

Производитель комплектует свои изделия необходимыми блоками управления и контроля собственной разработки. В ассортименте, кроме того, фирменный теплоноситель, предназначенный именно для ионных энергетических установок, а также специальная добавка «STATERM POWER», дающая возможность точно корректировать химический состав теплоносителя для достижения максимальной эффективности работы котла.


Евгений Афанасьев главный редактор

Автор публикации 07.11.2016

Большой популярностью для отопления помещений различного назначения пользуются электрические котлы электродные или их еще называют ионными.

С помощью электродных котлов можно обогреть помещения частных домов, коттеджей, таунхаусов, дач, кафе, ресторанов, учреждений общественного пользования, складов, теплиц и т.д.

Кроме того, специальные двухконтурные котлы этого типа позволяют не только отапливать помещение, но и обеспечивать его горячей водой.

Принцип работы

Сущность работы такого котла заключается в его устройстве и процессах, которые происходят во время его работы. Основными частями котла являются:

  • корпус, изготовленный из металла;
  • блок электродов (анод и катод);
  • патрубки, служащие для ввода и вывода теплоносителя;
  • клеммы (питания и заземления).

Блок электродов является основным нагревательным элементом. В качестве теплоносителя используется вода, которая является элементом электрической цепи. К ее качеству предъявляются особые требования (она должна иметь определенную проводимость).

Обратите внимание

При прохождении эл. тока через блок электродов происходит расщепление молекул воды, что приводит к нагреву теплоносителя.

Напряжение, которое прилагается к электродам, позволяет ионизировать воду, но явление электролиза не происходит, т. к. катод и анод меняются местами с частотой электрической сети, при этом количество тепла, которое выделяется при этом пропорционально силе тока и сопротивлению воды.

Нагретая до определенной температуры вода попадает в систему отопления и таким образом происходит обогрев помещения.

Для управления процессом обогрева котел снабжают специальными устройствами (регуляторами, термодатчиками), которые позволяют устанавливать и регулировать температуру нагрева.

Более сложные системы котлов снабжаются специальным блоком запуска, защитой от скачков напряжения, дистанционным управлением.

Классификация ионных электрокотлов

Основные признаки, по которым классифицируют устройства, следующие:

  • мощность;
  • принцип распределения теплоносителя;
  • способ питания (одно- или трехфазные);
  • количество контуров (одно- или двухконтурные).

По мощности электродные котлы отопления выпускаются от 2 до 50 кВт, при этом котлы мощностью до 6 кВт могут питаться от однофазной сети и использоваться для отопления помещений по объему не более 80 м 3 .

Обратите внимание

Котлы большей мощности (более 9 кВт) должны питаться от трехфазной сети и могут обогревать помещения по объему до 1600 м 3 .

Температура теплоносителя не должна превышать 75 0 С, т.к. при увеличении температуры нагрева воды свыше указанной цифры, происходит и увеличение потребляемой мощности котла.

Чем ниже температура теплоносителя, тем ниже энергопотребление в виду того, что он (теплоноситель) имеет более низкую электропроводность.

Электродные котлы по принципу распределения теплоносителя делятся на закрытые и открытые. Закрытые системы обязательно снабжаются расширительным баком и циркуляционным насосом для того, чтобы вода постоянно циркулировала по отопительной системе.

В котлах открытой системы этот теплоноситель движется естественно без применения циркуляционного насоса.

Преимущества и недостатки

К основным преимуществам относятся:

  • высокий коэффициент полезного действия (приближается к 100%);
  • не возможность возникновения аварийных ситуаций;
  • разогрев системы до необходимой температуры происходит очень быстро;
  • выдерживает резкие перепады напряжения;
  • легко монтируется;
  • небольшие габариты и вес;
  • не требует особых навыков при его обслуживании;
  • экологичность.

К недостаткам можно отнести следующие факторы:

  • требовательны к качеству воды;
  • питаются только от источника переменного тока;
  • должен обязательно заземляться в целях электробезопасности.

Выбор электродного котла

При выборе мощности электродного котла необходимо знать параметры помещения (площадь и объем), которое предполагают отапливать, количество теплоносителя в системе и электрические параметры сети.

Практическим способом установлено, что 1 кВт мощности котла может обогреть помещение, имеющее площадь не более 20 м 2 , объем — до 60 м 3 и 40 л воды в системе.

Обратите внимание

Если необходимо отапливать помещения, имеющие большие площади, то в этом случае устанавливают несколько котлов, соединяя их параллельно.

Мощность увеличивается на 25% в случае применения двухконтурных котлов.

Производители ионных котлов

Котлы электродные производят как отечественные, так и зарубежные производители.

Среди российских производителей особой популярностью пользуются котлы ТМ марки «Галан».

На втором месте по популярности являются котлы, поставляемые из Латвии компанией «Stafor EKO» и на третьем - котлы «ЭОУ» из Украины.

Галан

Электродный котел своими руками

При изготовлении устройства своими руками необходимо выполнить следующие работы:

1. Изготовить корпус из трубы Ø 5 ÷ 10 см длиной 25 см, нарезав на ее концах резьбу (не менее 7 ниток) и посредине приварив винт или болт М8;

2. Вставить с одной стороны трубы с помощью тройника блок электродов;

3. С другой стороны трубы с помощью муфты осуществить подключение трубы отопления;

4. Обеспечить герметичность с помощью изолятора, изготовленного из термостойкого пластика;

5. К болту заземления подвести нулевой провод и подсоединить заземление;

6. Опробовать устройство в работе, не забыв проверить омическое сопротивление воды.

Как видно из пошаговой инструкции, изготовить ионный котел своими руками не тяжело, но лучше воспользоваться готовыми котлами, произведенными по новейшим технологиям и которые будут безопасными и надежными при работе. Обязательно.

И снова здравствуйте! Многие из вас слышали про чудесные электродные котлы, которые очень сильно экономят электричество. Возникает законный вопрос: «Как и за счет чего это происходит?» Давайте попробуем разобраться где здесь правда, а где вымысел. Начнем с объяснения физических принципов работы электродного котла.

Принцип работы электродного котла.

Физический принцип здесь простой — теплоноситель в системе отопления нагревается непосредственным пропусканием через него электрического тока. Фазы электрической сети подключаются к электродной группе, а ноль подключается к корпусу котла. А в обычном сеть подключается к ТЭНу. Чтоб стало понятней смотрите на следующую картинку:

Выделение тепла происходит из-за того, что теплоноситель обладает некоторым сопротивлением. Вообще, подбор теплоносителя для таких котлов задача сложная:

  • Дистиллированная вода не подходит, потому что не проводит электричество.
  • Вода с добавлением поваренной соли может вызывать ускоренную коррозию металлических частей системы и выпадение накипи на электродах.

В паспортах на такие отопительные аппараты, производители обычно пишут, что котел будет гарантированно работать только с их теплоносителем, в состав которого входят «особенные» ингибиторы коррозии или что-либо еще. Меня мучают подозрения, что делается это для того, чтобы при случае отказаться от гарантийного обслуживания, если потребитель использовал какую-то другую жидкость. Производители рекомендуют применять для электродных котлов пропиленгликоль или этиленгликоль. Если интересно, то можете прочитать мою статью про . Теперь давайте коснемся еще одного вопроса.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании . Приведу рисунок, чтобы напомнить вам их устройство:


Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада! Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°. При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов. Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций. Чем больше секций, тем дороже система отопления выйдет по цене. Единственный вариант с такой температурой теплоносителя — . Но нужно помнить, что для нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

Сложности в эксплуатации электродных котлов.

Кроме того, что было перечислено раньше, есть еще «особенности» в эксплуатации у таких отопительных аппаратов:

  • Необходимость следить за состоянием теплоносителя. Свойства теплоносителя со временем меняются под действием электрического тока, а от этих самых свойств зависит потребляемая мощность.
  • Необходимость повсеместно заземлять все металлические части — трубы радиаторы итд. Системы заземления дорогое и сложное удовольствие
  • Более быстрый процесс коррозии металлов под действием электричества. Явления электрокоррозии разрушают не только черные, но нержавеющие сорта стали.
  • Высокая вероятность отказа в гарантийном обслуживании оборудования. Для того, чтобы не быть голословным приведу выдержки из паспорта на электродный котел:


В общем, многовато проблем для одного устройства.

Краткие итоги статьи.

Электродный котел, конечно, интересное техническое решение. Но проблем с его с эксплуатацией много и они серьезные. При этом нет никаких доказательств его экономичности, кроме обещаний производителей и продавцов. Скажу еще, что по какой-то неведомой мне причине ни один известный производитель оборудования для отопления не выпускает электродных котлов. Возможно, что это вызвано именно этими проблемами. На этой оптимистичной ноте я завершаю эту статью. Жду ваших вопросов в комментариях.

Электрические ионные (электродные) котлы предназначены для работы в автономных системах отопления. Принципиальное отличие аппаратов от моделей с ТЭН - особый вид нагревателя, представляющего собой блок электродов. Инновационные виды автоматики позволили усовершенствовать традиционные отопительные приборы и создать на их основе современные котлы электродные. Отзывы опытных пользователей и мнение независимых экспертов помогут нам поближе познакомиться с техническими характеристиками, разновидностями и ценами на самые известные модели.

Принцип действия электродных котлов

Нагревание теплоносителя в системе обогрева происходит благодаря расщеплению молекул воды. Полученные в результате этого процесса разнозаряженные ионы активно передвигаются, устремляясь к положительным и отрицательным электродам, выделяя при этом большое количество энергии. В итоге получается, что котел электрический электродный повышает температуру жидкости без применения нагревательных элементов.

Процесс нагревания сопровождается снижением электрического сопротивления проводника. Это может привести к опасной ситуации - электродуговому пробою. Чтобы воспрепятствовать нежелательному явлению, следует добавлять в теплоноситель определенное количество поваренной соли. Размер пропорций всегда указывают в паспорте к котлам. Нарастание мощности в электродных агрегатах происходит одновременно с нагреванием теплоносителя. Возрастание величины тока прямо пропорционально снижению электрического сопротивления.

Особенности применения в быту

Ионные котлы можно внедрять в действующие системы отопления. Но прежде чем сделать это, необходимо предпринять ряд профилактических действий, препятствующих быстрому изнашиванию прибора. Обязательным условием должна стать промывка системы и фильтрация теплоносителя.

Как показывает практика, можно подключать котлы отопления электродные в сочетании с другими видами нагревательных приборов (твердотопливными или газовыми аппаратами). При необходимости можно параллельно подключать в систему несколько ионных агрегатов.

Преимущественные показатели электродных отопительных приборов

Эксплуатация автономного источника тепла позволяет управлять не только микроклиматом и терморегуляцией в доме, но и расходами на тепло. При этом электродные котлы имеют ряд очевидных преимуществ по сравнению с ТЭН- и индукционными аппаратами.

Эффективность

Вся вода, которая поступает в котел электрический электродный, нагревается практически мгновенно и в полном объеме. Ввиду отсутствия неуправляемой инерции нагрева теплоносителя в конструкции достигается очень высокий уровень КПД - до 98%.

Долговечность

Постоянный контакт электродов с жидким теплоносителем не приводит к образованию слоя накипи. И, соответственно, быстрому выходу из строя нагревателя. Это происходит благодаря тому, что в конструкции прибора происходит постоянная смена полярности - поочередное движение ионов в разных направлениях со скоростью 50 раз в секунду.

Компактность

Принцип электродного нагрева жидкости позволяет сократить объем теплогенератора в несколько раз по сравнению с ТЭНовыми приборами аналогичной мощности. Небольшие размеры и малый вес оборудования - очень выгодные черты, которыми отмечены котлы электродные. Отзывы опытных пользователей подтверждают удобство пользования бытовыми приборами, простоту монтажа и возможность их расположения в любых помещениях.

Автоматизация управления

Наличие на внешней панели аппаратов блока цифровой настройки позволяет разумно регулировать интенсивность работы котла. Функционирование в заданном режиме помогает сэкономить до 40% электрической энергии в доме.

Пожаробезопасность

В случае разгерметизации системы или утечки воды можно не опасаться поражения электричеством. Без теплоносителя движения тока не будет, поэтому котел просто прекращает работу.

Бесшумность

Отсутствие звуковых колебаний обеспечивает тихую работу.

Экологическая безупречность

Принцип действия электродного котла подразумевает полное отсутствие продуктов сгорания или других видов отходов. Не требуется также и запаса топливных ресурсов.

Негативные моменты в эксплуатации ионных теплогенераторов

Как подчеркивает большинство пользователей в своих отзывах, при всей своей привлекательности электрические котлы отопления электродные обладают определенными недостатками в устройстве и работе:

  • необходимость использования только подготовленной воды с заданными параметрами удельного сопротивления создает трудности в достижении соответствия нормам;
  • невозможность использования альтернативных видов теплоносителей - антифриза, дистиллированной воды или масла;
  • для нормальной работы котла нужно обеспечить постоянную циркуляцию теплоносителя в системе, иначе при снижении скорости движения вода может закипеть, а при повышенном нарастании потока запуск котла будет невозможен;
  • нержавеющие электроды способны долгое время работать без сбоев, но постепенно все же происходит их растворение в воде, поэтому очень важно следить за их состоянием и своевременно производить замену.

Кроме того, существенным недостатком можно также считать дороговизну электрической энергии. Однако если в районе проживания нет возможности организовать газовую или твердотопливную схему обогрева, то электродная система отопления может стать единственным надежным источником тепла в доме.

Чем обеспечиваются экономичность и надежность ионных отопительных приборов

Электродные котлы для частного дома в любом случае являются выгодным приобретением. Высокая экономичность в их работе складывается из совокупности нескольких показателей:

  • пониженная инерция нагрева;
  • единое повышение температуры всего объема теплоносителя;
  • построение двухтрубной системы закрытого типа;
  • использование автоматики для контроля температуры теплоносителя и окружающего воздуха в помещении;
  • простая конструкция с применением инновационных материалов;
  • высокая эффективность работы котла.

За счет чего еще происходит экономия в работе электрических приборов?

Регулярное обслуживание и проведение технических работ - это те услуги, в которых практически не нуждаются котлы электродные. Отзывы пользователей отмечают также более низкую стоимость ионных агрегатов по сравнению с другими видами электрического отопления.

Электродные котлы "Галан" - достойные представители отечественной теплотехники

Среди большого числа ионных электрических агрегатов, производимых в Российской Федерации и Республике Беларусь, заметно выделяются приборы, собранные по нормативам военной техники. Практическая реализация основана на конверсионных разработках промышленных предприятий, выпускающих для судов военно-морского флота.

Конструктивно электродный котел отопления для дома марки «Галан» представляет собой корпус цилиндрической формы из трубного проката с диаметром 6 см и длиной 31 см. Внутри расположены концентрические трубчатые электроды, через которые ток подается к теплоносителю. Хорошо разогретая вода с помощью принудительной циркуляции интенсивно разносится по трубам и батареям. После достижения оптимальной скорости жидкостного потока насос можно отключить.

Преимущества, которыми наделены ионные приборы :

Электродные котлы "Галан" способны самостоятельно настраиваться на потребляемую мощность и отключаться в случае превышения заданных параметров температуры. Защитная автоматика срабатывает также при возникновении короткого замыкания, перегреве подводящих проводов или утечке теплоносителя.

Для суровых климатических условий Западной Сибири самый лучший выбор индивидуального отопления - электродный котел "Галан". Цена прибора отличается значительной доступностью - в сравнении с другими видами электрических аналогов - и не превышает 20 тысяч рублей.

Специально для моделей котлов "Галан" несколько лет назад был разработан особый теплоноситель - антифриз «Поток». Отличительные качества инновационной жидкости заключаются в обогащении добавками, которые препятствуют образованию накипи на стенках теплогенератора. Для обычной же воды разработана смесь для промывки системы, которая успешно растворяет ржавчину, окалину и защищает внутренние поверхности от возможной коррозии.

Младший брат ионного котла

Семейство электрических агрегатов "Галан" включает в себя несколько разновидностей отопительных приборов. К их числу относится электродный котел "Очаг". У него самые маленькие габариты по сравнению с другими моделями. Масса прибора составляет всего пятьсот грамм. Объем теплоносителя в системе составляет 70 литров. При этом «малыш» способен развить мощность до 5 кВт, что позволяет эффективно обогревать помещение объемом до двухсот кубических метров.

На рынке известны приборы "Гейзер" и "Вулкан" с мощностью работы от 9 до 50 кВт. Основой для их разработки также стал электродный котел "Галан". Цена агрегатов, в зависимости от мощности, находится в диапазоне 3500-14 000 рублей, что не может не быть привлекательным для потенциальных покупателей.

Что собой представляет электродный котел ЭОУ?

Установка проточного типа отличается от аналогичных электродных приборов повышенным уровнем надежности и долговечности. Отличные показатели ЭОУ достигаются благодаря основному материалу - толстостенному трубопрокату. Для производства электродов тоже используется более надежный материал, позволяющий создавать тепловой поток внутри котла с повышенной скоростью. Большой диаметр стержней также способствует повышению производительности отопительного устройства.

В отличие от других видов ионных теплогенераторов, электродный котел ЭОУ представляет широкий модельный ряд, что вызывает дополнительный интерес покупателей. Примечательно, что агрегаты могут работать в замкнутых отопительных системах без привлечения циркуляционного насоса. Камера ионизации имеет небольшие габариты, поэтому в ней происходит резкое нагревание теплоносителя и, соответственно, повышение давления до двух атмосфер.

Датчик температуры, связанный с реле, обеспечивает определенный режим работы, на который настроены котлы электродные. Отзывы опытных владельцев подтверждают, что время активной работы котла ЭОУ составляет всего от двух до девяти часов в сутки. Без сомнения, такие показатели относятся к несомненным достоинствам отопительного прибора.

Производство электрического ионного теплогенератора своими силами

Обладая основными навыками ремонтных и электрических работ, а также изучив тепловую схему отопления, вполне возможно изготовить самостоятельно электродный котел. Цена такой установки будет на порядок отличаться, если сравнивать с заводским агрегатом. К тому же эта работа станет бесценным опытом.

Прежде всего нужно определиться с тем, как будет включаться в общую систему схема электродного котла. Обычно рассматривается несколько вариантов:

Можно также сделать электродный котел своими руками, а затем использовать его для горячего водоснабжения или устройства теплого пола.

Материалы, которые понадобятся в работе:

  • труба из нержавеющей стали длиной 250 мм и диаметром 80-100 мм;
  • сварочный агрегат;
  • электроды;
  • клеммы нулевого провода и заземления;
  • изоляторы для электродов и клемм;
  • металлический тройник и муфта.

Перед тем как приступить к созданию электродного прибора, следует уяснить для себя несколько важных моментов:

  • корпус котла должен быть обязательно заземлен;
  • на наружную трубу выходит из сети только нулевой провод;
  • фаза должна подаваться исключительно на электрод.

Монтажные работы

Основные этапы устройства ионного котла.

1. Планируется схема работы отопительной сети. Есть возможность выбора:

  • одноконтурная - предназначена только для отопления;
  • двухконтурная - обеспечивает отопление и подогрев воды для хозяйственных нужд.

2. Монтаж и заземление электродного котла успешно нейтрализует статическое электричество.

3. Выбор и установка отопительных радиаторов, материал которых нормально взаимодействует с водой.

4. Устройство приборов автоматической регулировки.

Технологический процесс

Стальная труба служит основой котла. В ее середину с помощью тройника помещают блок электродов. С другой стороны трубы крепится муфта, которая служит соединением с патрубком.

Между тройником и электродами нужно расположить изолирующий слой. Его роль - это тепловая защита и герметичность корпуса. Для этой цели используют термоустойчивый пластик, на концах которого должна быть выполнена резьба, соединяющая с электродом и тройником.

С наружной стороны котла приваривают винт, к которому будет крепиться нулевая клемма и заземление. Для большей надежности рекомендуется присоединить еще один или два болта. Внешний вид получившейся конструкции выглядит малопривлекательно. Чтобы скрыть его от глаз, можно оформить декоративной отделкой, обладающей свойствами электрозащиты. Кроме того, фасадное покрытие будет ограничивать нежелательный доступ к устройству.

Таким образом, можно без труда собрать электродный котел своими руками. Дальше остается врезать полученный прибор в отопительную систему, заполнить ее водой и включить нагрев.

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент - при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.
