Электродный электрический котел для отопления. Как выбрать лучший электродный котел для отопления частного дома

В электродном отопительном устройстве увеличение температуры теплового носителя происходит за счёт броуновского движения ионов. Подобная конструкция позволяет экономить расход электрической энергии и способствует её рациональному использованию. Как сделать электродный котёл своими руками? Ответив на этот вопрос, можно снизить затраты на сооружения системы отопления и попытаться изготовить её самостоятельно.

Список материалов и инструментов

На начальном этапе следует внимательно изучить чертежи будущей отопительной системы и в соответствии с ними произвести подбор необходимых материалов и инструментов. Для изготовления обогревательного прибора понадобятся следующие элементы:

устройство для сварки. Лучше, чтобы аппарат имел инверторную конструкцию. Новичку проще с ним работать;
труба из стали. Из неё будет изготавливаться корпус котла. Оптимальный диаметр трубы составляет 10 см. Её длина не должна превышать 30 см;
металлический стержень будет выполнять роль электрода;
тройник для соединения корпуса обогревателя с батареями отопления;
муфта для крепления котла;
изоляционный материал для клемм и электродов;
клеммы для оборудования контура заземления;
болгарка.

Принцип действия

Работа электродного котла основана на протекании процесса электролиза. В воду опускают два разноимённо заряженных электрода. Ток, подаваемый на них, имеет постоянное значение. Результатом химического процесса является разнонаправленное движение ионов.

То же самое происходит в обогревательном устройстве. Только на контакты электродов подаётся переменное напряжение. Ионы с огромной частотой постоянно меняют направление своего движения. В результате этого и происходит нагревание теплового носителя.

Преимущества электродной конструкции

Электродные обогреватели обладают рядом преимуществ по сравнению с классическими котлами:

коэффициент полезного действия приближается к 100 %. Простая и надёжная конструкция позволяет практически всю используемую электрическую энергию преобразовывать в тепло;
отопительные устройства обладают небольшими габаритами. Их устанавливают непосредственно в отопительный контур. Не занимается дополнительное место в помещении.
Характерным представителем обогревателей подобного типа является электрокотел скорпион;
приборы имеют высокую надёжность. Если система запускается при отсутствии теплового носителя невозможен её выход из строя;
скачки напряжения не приведут к отключению отопления. Изменится лишь температура нагревания;
самодельный электродный котел для водяного отопления является более экономичным устройством, по сравнению с обычным электрическим нагревателем. При его работе расходуется меньше электрической энергии.

Недостатки

Качественная работа отопительного прибора возможна лишь при определённом составе воды. Отклонения от нормы приведут к уменьшению мощности устройства.

Котёл нельзя использовать без контура заземления. Существует вероятность поражения электрическим током. Электродную обогревательную конструкцию нельзя устанавливать на некоторые виды радиаторов.

Изготовление электродного обогревателя

Существуют различные схемы подключения электродного обогревателя к отопительной системе. При одноконтурном соединении отопление используется только для обогрева помещений. Если установить двухконтурное устройство, теплоноситель будет также использоваться в системе горячего водоснабжения.

Изготовление электродного отопительного устройства осуществляется в следующем порядке:

на стальную трубу, которая в дальнейшем будет использоваться в качестве корпуса котла, насаживается муфта;
на другой конец крепится тройник;
проверяется герметичность соединения, необходимо исключить вероятность возникновения утечек;
торец тройника соединяется с электродом. Его неподвижность обеспечивается с помощью используемого изоляционного материала. Электрод устанавливается в определённом положении и фиксируется;
перед проведением сварочных работ внутрь трубы наливается жидкость;
к трубе привариваются стальные болты. К ним будет крепиться провод заземления и нулевой. Места соединения тщательно изолируются;
На последнем этапе изделие соединяется с отопительным контуром и подключается. Следует учитывать, что для защиты системы нельзя использовать УЗО. В этом случае повышается вероятность поражения электрическим током.

Чтобы обеспечить безопасность работы нагревательного прибора конструкция дополняется следующими элементами:

предохранительным клапаном;
устройством, с помощью которого будет производиться удаление воздуха;
датчиком давления;
расширительным бачок.

Монтаж электродного обогревателя следует проводить с учётом определённых рекомендаций:

устройство крепится в вертикальной плоскости;
непосредственное соединение прибора с отопительной системой следует осуществлять с помощью металлических труб;
для заземления выбирается медный провод;
перед включением котла необходимо очистить систему с помощью специальных средств.

Регулировка работы обогревательного устройства

Жидкость для электродных котлов должна обладать определённым химическим составом. Для эффективной работы отопительной системы необходимо подобрать правильную концентрацию соли. В этом качестве используют обычную соду. Регулировка проводится следующим образом:

провода питания соединяют с амперметром;
включают отопительный прибор;
в жидкость добавляют соду и заливают её в расширительный бачок;
с помощью амперметра определяют силу тока. Она не должна превышать 18 А;
периодически раствор доливается в отопительную систему и измеряется сила тока. При достижении значения в 17 А доливка прекращается.

Выбор радиаторных батарей

При выборе радиаторов следует учитывать мощность отопительного устройства. 1 кВт мощности обогревателя должно соответствовать 10 л теплового носителя. Не стоит наливать жидкость с запасом. В этом случае будет расходоваться больше электрической энергии для её нагревания.

Лучше использовать биметаллические или алюминиевые радиаторные конструкции. Они содержат меньше примесей, которые при попадании в систему отопления, будут негативно влиять на её работу.

Особенности эксплуатации

В обогревательных приборах с электродным принципом действия образуются гидролизные газы. Поэтому в системе должны быть предусмотрено устройство для спуска воздушных масс.

Для подачи электрической энергии может использоваться ручной режим или автоматическая система управления. Чтобы увеличить силу тока обогревательного котла необходимо повысить концентрацию соды в жидкости. При изменении характеристик теплового носителя изменяется величина сопротивления. Для стабильной работы устройства следует контролировать состав жидкости, поддерживая определённые пропорции.

Электродные обогревательные устройства обладают высокой эффективностью и применяются для отопления небольших строений. При этом они имеют небольшие габариты и позволяют экономить свободное место в помещении.

С проблемой индивидуального обогрева жилища сталкивается большинство частных владельцев домов. Одним из вариантов решения вопроса являются энергосберегающие электродные котлы отопления, считающиеся высокоэффективными, надежными и безопасными в работе. Они дают возможность задавать нужную температуру нагрева радиаторов и окружающего воздуха, а также круглосуточно поддерживать микроклимат в помещении по заданным параметрам.

Немного истории

Электродные отопительные котлы было предложено использовать в бытовых условиях еще в 80-е годы прошлого столетия. Идея принадлежала Дмитрию Кункову, а изобретение получило патент. До этого момента подобное оборудование использовалось в военной промышленности и устанавливалось на подводных лодках и кораблях ВМФ. Российская компания ГАЛАН смогла усовершенствовать изобретение, разработав уникальный и принципиально новый водонагревательный котел электродного типа, который был представлен на рынке в 1992 году.

Уже через два года появилась серийная модель, эксплуатация которой в системе отопления подтвердила факт значительного снижения расхода энергии, используемой для обогрева помещений по сравнению с выпускаемыми ранее теплогенераторами. Сегодня отопительные приборы «Галан» широко используются в отдаленных от коммуникаций поселках и труднодоступных местах, на складах и железнодорожных полустанках, в районах стихийных бедствий и городских коттеджах.

Устройство электродных котлов

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:

однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.

Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.

Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.

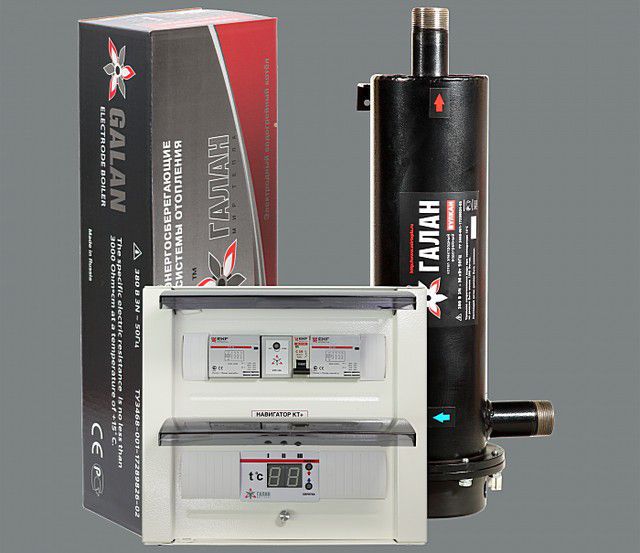

Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.

Без установки автоматики компания ГАЛАН гарантийный срок на работу котла не дает.

Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.

Преимущества электродного отопительного оборудования

Отопительные котлы «Галан» обладают несомненными достоинствами по сравнению с другими видами котельного оборудования:

высокий КПД (до 98%) получается благодаря прямому преобразованию электроэнергии в тепло непосредственно в теплоносителе;
экономия электричества до 40% происходит за счет использования автоматики и регулировки тепловых режимов;
простой монтаж обеспечивают малые размеры приборов и удобное подсоединение патрубков;
возможность встраивания в существующие отопительные системы устраняет необходимость перекладки труб;
допустимость параллельного подключения котлов позволяет многократно увеличить мощность обогревательной системы;
реальность установки резервного котла исключает внезапность остановки подогрева теплоносителя.

Принцип работы

Электродные, или ионные, котлы не нуждаются в специальных разрешениях на монтаж оборудования, чего не скажешь, к примеру, о газовых отопительных агрегатах.

При включении прибора «Галан» в электросеть происходит нагрев теплоносителя путем расщепления молекул жидкости на ионы с разной полярностью. Каждый из них стремится к положительно или отрицательно заряженной электродной пластине.

В процессе работы происходит постоянное изменение направления тока, поэтому пластины ионами не «обрастают».

В результате распада и движения частичек жидкой среды начинается выделение тепловой энергии и повышение давления, что приводит к быстрому нагреву воды или антифриза внутри системы. Теплоноситель, разогревшись, начинает выталкиваться вверх, а его место занимает остывшая порция жидкости. Создающийся напор позволяет в малоэтажных особняках обходиться без циркуляционного насоса.

Теплоноситель в ионном котле является одним из составляющих элементов электрической цепи, поэтому при его отсутствии процесс нагрева не происходит. Автоматика, в этом случае, отключает прибор, поэтому опасаться пожара не следует. Котел прекратит работу и при возникновении короткого замыкания, и при повышении температуры окружающего воздуха, либо радиаторов выше заданного уровня. Не зря ионные котлы «Галан» относят к системе «умный дом».

Ионные котлы запрещено использовать для подогрева проточной воды из водопровода, а также перекачиваемой напрямую жидкой среды из колодцев, водоемов и скважин. Данный вид котельного оборудования предназначен только для замкнутых систем отопления.

Необходимо, чтобы вода, использующаяся в качестве теплоносителя, четко соответствовала техническим характеристикам, описанным в паспорте электродного котла «Галан». Ее категорически не разрешается закачивать из трубопровода горячего водоснабжения, иначе срок службы прибора окажется слишком коротким.

Также не допускается ставить ионные котлы на системы «теплый пол». Дело в том, что рабочие температуры теплоносителя электродного теплогенератора при оптимальном режиме работы значительно выше требуемых для нормального функционирования «теплого пола».

Если в доме установлены чугунные радиаторы или в существующей системе находятся трубы большого диаметра, то использование ионных котлов специалистами не рекомендовано. Проблема здесь заключается в повышенном объеме теплоносителя и неоднородности внутренних поверхностей отопительных батарей. Но выход из ситуации все же имеется. В этом случае потребуется:

использование более мощного электродного прибора;
установка на обратку фильтра грубой очистки;
применение фильтра грязевика, или отстойника;
предварительная промывка чугунных радиаторов.

Ионные котлы в системы необходимо устанавливать строго вертикально таким образом, чтобы клеммная группа оказалась снизу. При использовании в отопительной системе труб из пластика, потребуется их замена на черные (неоцинкованные) металлические трубы на участке от выходного патрубка теплогенератора. Его длина должна составлять 2-2,5 метра.

В случае снижения в расширительном бачке уровня теплоносителя менее чем на треть объема емкости, его следует долить до требуемой отметки. Но если возникнут непредвиденные ситуации, то котел потребуется немедленно отключить. Это необходимо сделать при:

появлении перегрева проводов и автоматики;
наличии дыма и клубов пара;
отсутствии напряжения;
утечке или промерзании теплоносителя;
неисправности заземляющего устройства;
присутствии влаги на корпусе;
поломке насоса.

После выключения оборудования незамедлительно вызывается мастер для устранения проблем.

Иногда ситуация складывается таким образом, что при выборе источника энергии для системы отопления собственного дома наиболее приемлемым, а порой – даже единственно возможным вариантом видится использование электричества. Газовые сети пока что пришли еще не в каждый населенный пункт и не к каждому зданию. Использование твёрдого топлива становится рентабельным лишь в тех регионах, где оно действительно доступно и дешево. По котлы на дизельном топливе – вообще отдельный разговор, так как само по себе такое оборудование стоит очень дорого, и организация правильного и безопасного хранения хотя бы минимального запаса солярки – задача также непростая.

Электричество, надо полагать, есть в каждом загородном доме. Понятно, что многих отпугивает высокий уровень тарифов, но случается, что иного выхода просто не остаётся. Естественным желанием хозяев становится подобрать оборудование с минимальным потреблением энергии и максимальной теплоотдачей. Поэтому столь высокую заинтересованность потребителей в последнее время вызывает электродный котел для отопления частного дома.

На фоне своих «собратьев-конкурентов», то есть электрических котлов иных типов, именно электродные можно назвать самыми неоднозначными по отзывам, по приписываемым им невероятным качествам, которые соседствуют с разгромной критикой. Следует с осторожностью воспринимать эти полярные мнения, так в подобных ситуациях, скорее всего, правда расположилась где-то между крайностями.

Возможно, вас заинтересует информация о том, какой подойдет

Цель данной публикации – помочь несведущему читателю разобраться, что же такое электродный котел, как он устроен. Ну и, конечно, насколько следует обращать внимание на действительные и мнимые достоинства и недостатки. Будет приведен краткий обзор моделей, представленных в продаже, затронуты некоторые вопросы по установке и обслуживанию такого оборудования.

Базовое устройство и принцип действия электродного котла

Некоторым читателям будет намного проще понять устройство и принцип работы электродного котла, если они вспомнят незамысловатый способ быстрого кипячения воды с помощью нехитрого приспособления. В студенческих общежитиях, где за соблюдением запретов иметь электрические нагреватели строго следили коменданты, такое устройство было спрятано, наверное, в каждой комнате. Это кабель, на одном конце которого установлена вилка для подключения к сети. А на другом – два бритвенных лезвия, закрепленных тем или иным способом, но обязательно так, чтобы между ними оставался небольшой просвет. Вместо лезвий, применялись и другие металлические пластинки: в армейских казармах, например, в дело часто шли подковки для сапог. Суть от этого не менялась.

После опускания такой «сборки» в воду и подключения к сети 220 вольт происходил очень быстрый нагрев воды. Ждать приходилось недолго – закипание стакана занимало меньше минуты. Этот же принцип используется и в электродных, или, как их еще часто называют, ионных котлах.

Предупреждение: подобные эксперименты – весьма опасны, и повторять их не следует. Велика вероятность получения электрической травмы или возникновения пожароопасной ситуации от короткого замыкания. В наше время – предостаточно миниатюрных кипятильников заводского производства.

В чем же здесь дело, за счет чего осуществляется столь быстрый нагрев? Чтобы понять принцип, необходимо вспомнить некоторые физические законы.

Даже обычная вода (если, конечно, не брать во внимание дистиллированную) обладает электролитическими качествами – растворенные в ней вещества приобретают ионную структуру, то есть совокупность положительно и отрицательно заряженных частиц. Если опустить в такую среду два электрода постоянного тока, то начнётся направленное движение ионов: отрицательно заряженных (анионов) – к положительному проводнику (катоду), и положительных (катионов) – к аноду. Этот процесс называется электролизом.

Но в нашем случае используется переменное напряжение с частотой 50 Гц. Это означает, что полярность погруженных в воду электродов меняется со скоростью 50 раз в течение секунды. Естественно, движение ионов в таких условиях не направленное, а превращается в колебательное, со сменой направления с такой же частотой. Так как подобные колебания происходят в достаточно плотной водяной среде, оказывающей существенное сопротивление движению, энергия перемещения превращается в тепловую. В пространстве между электродами происходит очень быстрый нагрев, который и приводит к закипанию воды.

Точно так же работает и электродный котел, только выработанная тепловая энергия уже передается потоком теплоносителя по точкам теплообмена – радиаторам. Во всех остальных типах электрических котлов в качестве «передаточного звена» выступают те или иные металлические детали. Это может быть трубчатый корпус ТЭНа, лабиринт внутренних каналов или сам корпус – в приборах индукционного типа. В лбом случае, теплоноситель прогревается только за счет прямой теплопередачи. А вот в электродной схеме такого «посредника» нет в принципе – нагревается сама жидкая среда, находящаяся в данный момент между погруженными в нее проводниками.

Говорят, и это похоже на правду, что подобная технология была перенесена в быт человека из военной промышленности – именно так обеспечивается нагрев воды для отопления отсеков подводных лодок и надводных кораблей. В пользу этого говорит сочетание необходимых качеств – компактности, быстродействия, эффективности, пожаробезопасности.

Небольшое отступление, чтобы не возвращаться к проблемам терминологии. Электродные котлы иногда называют ионными – почему, наверное, понятно. Однако, иногда производители делают упор на именно такой формулировке, пытаясь провести некую границу между этими двумя понятиями. Мотивируют они тем, что в их приборах реализовано высокоточное управление на уровне «количества и качества ионов», участвующих в процессе нагрева. Это можно воспринимать в качестве рекламного хода или относится к этому всерьёз – в любом случае, такое управление возлагается на какой-либо блок электроники и требует применения точно выверенного состава электролита-теплоносителя. Но принцип действия самой схемы нагрева – от этого ничуть не меняется. Так что не будет большой ошибкой использовать любую из этих двух формулировок.

А вот название «катодный» или «анодный» котел – совершенно не корректное, так как в режиме постоянного напряжения подобная схема попросту неработоспособна.

Как устроен электродный котел отопления?

Простота принципа работы такого котла предопределяет и весьма несложное устройство самого нагревательного прибора. Несмотря на достаточно широкое разнообразие представленных в наше время в продаже моделей, практически все они и внешне схожи между собой, и имеют примерно одинаковую компоновку.

Разница лишь – в некоторых нюансах внешнего исполнения в различных производителей, и в особенностях управляющей аппаратуры (которая, по сути, чаще всего уже котлом не является и приобретается отдельно).

Электронные котлы могут быть предназначены для работы от сети переменного тока 220 В, или от трехфазной – 380 В. Это предопределяет некоторое различие в их конструкции.

Рассмотрим для начала, как устроен однофазный котел.

Он представляет собой металлический корпус цилиндрической формы (поз. 1). Этот отдел служит не только для обеспечения протока теплоносителя – металлические стенки корпуса играют роль одного из электродов. Для этого на корпусе предусматривается клемма подключения «нулевого» провода (поз. 2). На рисунке показано упрощённо, но часто эта клемма расположена скрыто, так как убрана в коммутационный блок котла.

Цилиндрическая часть корпуса с одной стороны заканчивается патрубком для подключения к трубе подачи отопительного контура (поз. 3) – именно отсюда в систему будет поступать разогретый в котле теплоноситель (показано розовой стрелкой). Подача же теплоносителя осуществляется через другой патрубок, расположенный перпендикулярно оси главного цилиндра (поз. 4 и голубая стрелка соответственно).

Ровно по центру главного рабочего цилиндра размещен второй электрод (поз. 5). Естественно, должен соблюдаться необходимый зазор между ним и стенками – именно в этом промежутке и будет происходить быстрый нагрев теплоносителя. С этой стороны рабочий цилиндр заглушен – здесь размещён блок коммутации, включающий и клемму для подсоединен ия фазного провода. (поз. 6).

На рисунке, просто для наглядности, показан своеобразный «макет», котел самодельного изготовления. Естественно, в моделях заводской сборки все это выглядит более аккуратным.

Отличия в трехфазных моделях, по сути, только в конструкции электродов, и в связанном с этим увеличением габаритов всего изделия.

На корпусе котла все равно предусмотрено клеммное подключение, оно предназначено для коммутации провода нуля и заземления. А внутри рабочего цилиндра расположены три электрода (по числу фаз), которые конструктивно размещены на общей диэлектрической колодке на равных расстояниях – по углам равностороннего треугольника.

Электроды являются заменяемой деталью котла – их, в случае выхода из строя, можно заменить на новые.

Безусловно, в той области, где рабочий центральный цилиндр заглушен блоком коммутации, предусмотрена надежная гидро- и электротехническая изоляция. В заводских моделях, чтобы минимизировать вероятность получения обитателями квартиры электротравмы, корпус покрыт специальным изоляционным полиамидным составом.

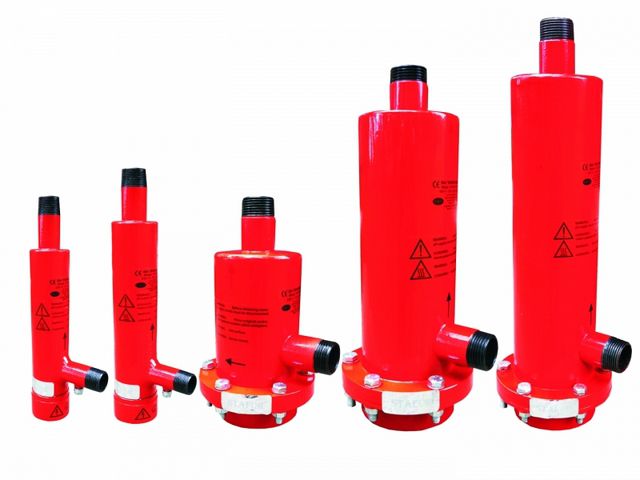

Габариты электродных котлов могут сильно различаться – от миниатюрных нагревателей, которые обслуживают всего один или несколько радиаторов отопления, до мощных установок, способных обеспечить теплом крупное строение. Нередко такие котлы объединяют в своеобразные «батареи» с параллельным подключением, и запускают в работу одновременно или выборочно, по мере появления необходимости в поддержании большей или меньшей мощности обогрева.

По сути, у большинства моделей котлов на самом корпусе больше никаких управляющих или дополнительных устройств и нет. Все функции контроля и управления вынесены в отдельные модули различной степени сложности.

Самый простой набор управляющего оборудования комплектуется термодатчиком, устанавливаемый на трубе подачи и контролирующий степень разогрева теплоносителя. Более точный системы уже имеют два датчика – на входе и выходе в котел. На пульте управления выставляется необходимый уровень нагрева, и автоматика будет подавать питание на электроды, исходя из текущих значений с учетом их гистерезиса (установленного диапазона).

Существуют и гораздо более сложные схемы контроля и управления – они являются «фишкой» некоторых производителей подобного оборудования. В основном они рассчитаны на поддержание комфортных условий при минимально возможных энергозатратах.

Разберемся с преимуществами и недостатками электродного котла

Это, наверное, самый важный вопрос – по ходу изложения уже отмечалось, что подобному оборудованию приписывают массу действительным и надуманных достоинств и недостатков. Поэтому лучше разобраться не спеша – по каждому пункту.

Что утверждают про достоинства ионных котлов?

Если рассмотреть электрические котлы равной мощности, то по компактности размеров и невысокой массе ионные котлы находятся вне конкуренции.

Это неоспоримое качество – действительно, простота контракции предопределяет и небольшие размеры. Особенно это выражено в сравнении с индукционными моделями, которые «славятся«своей массивностью и немалыми габаритами.

Электродный котел не требует при установке согласовательных процедур, ему не нужен дымоход и дополнительная приточная вентиляция.

С этим не поспоришь, но такими же достоинствами обладает вообще всё электрическое котельное оборудование, и электродные модели никак в этом плане не выделяются

Электродным приписывают буквально «сказочные» показатели КПД – якобы потребление ими электроэнергии чуть ли не вдвое ниже, чем у других электрических котлов.

По большому счету, все электрические колы имеют КПД, стремящийся к 100% — нет ни узлов трения, ни механических передач, полностью отсутствует какой-либо отвод продуктов сгорания – вся электрическая энергия переходит в тепловую. Иное дело, что, скажем, котлы, в которых используется резистивный принцип нагрева – более инерционные, то есть им требуется больше времени на выход в номинальный режим, а в электродном «разгон» проходит гораздо бытсрее. Но в дальнейшем вряд ли будут какие-либо преимущества. Ожидать какого-то «притока энергии извне» - просто несерьёзно, так как фундаментальный закон физики о сохранении энергии обмануть невозможно.

Электродные котлы безопасны с той точки зрения, что в случае вытекания теплоносителя из системы отопления они не приведут к перегреву и перегоранию.

Этот их свойство – совершенно очевидно. Если в рабочем цилиндре нет воды (теплоносителя), то цепь попросту разомкнута, и котёл не может работать в таких условиях в принципе.

Ионные котлы нечувствительны к перепадам сетевого напряжения.

Это – достаточно спорное, если даже не сказать – несуразное утверждение. Посмотрите на любой нагреватель, работающий по резистивному типу – он также неприхотлив к падениям напряжения, просто снижается его текущая мощность нагрева. С этой точки зрения, электродный котёл мало чем отличается от него. Да и по большому счету стабильное напряжение необходимо не столько нагревателю, сколько блоку контроля и управления и дополнительному оборудованию системы отопления. Так что в условиях нестабильности в местной электросети без установки стабилизатора все равно обойтись сложно.

Точная электроника управления котлами отопления требует стабильного напряжения!

Подробнее о том, как устроен , как его правильно подобрать из предлагаемого в продаже разнообразия – читайте в отдельной публикации нашего портала.

Нагрев воды в электродном котле настолько стремительный, что сам по себе создается необходимый напор, позволяющий обходиться естественной циркуляцией, без применения насосов.

Это, безусловно, глубокое заблуждение. Действительно, сразу после запуска этот эффект может быть выражен в определённой мере, но когда система выйдет на расчетный режим, разница в плотности теплоносителя на входе и выходе из котла ничем не будет отличаться от систем с иными моделями нагревательных приборов.

Насос в системе, особенно оборудованной электрическим котлом, становится обязательным элементом – такое дополнение делает ее более экономичной и управляемой. А затраты на питание насоса несопоставимы с энергетическими потерями, которые напрасно расходуются на обеспечение перемещения теплоносителя по трубам в системе с естественной циркуляцией. Так что никаких преференций в этом плане электродный насос не создает.

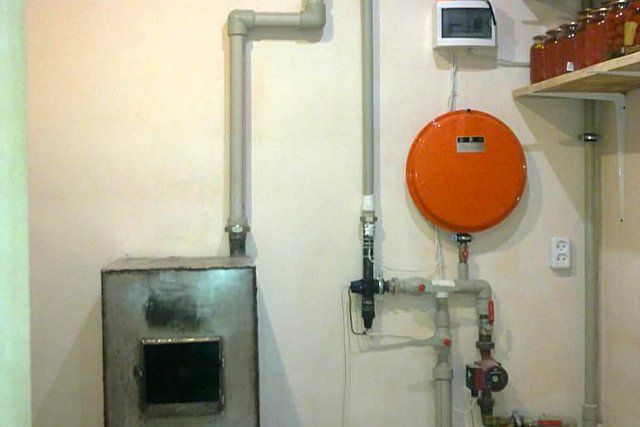

Компактность электродных котлов позволяет их устанавливать в уже имеющиеся системы отопления в качестве дополнительных источников тепловой энергии.

Да, это практикуется, причем электродный котел, в зависимости от мощности и габаритов модели, может устанавливаться как в котельной, так и непосредственно в жилых помещениях, прямо у радиаторов. Электрический прибор может быть запущен «в помощь» основному, прийти «на замену», когда основному источнику тепла требуется какая-то технологическая или ремонтно-профилактическая пауза. Особо удачным считается применение электрических котлов в связке с другими котлами с их общим подключением к буферным емкостям – это позволяет накапливать энергетический потенциал в период действия ночного льготного тарифа.

Буферная емкость (теплоаккумулятор) – оптимизация системы отопления дома

Аккумулирование тепла, выработанного твердотопливным котлом в период сгорания дровяной закладки, или электрическим – во время действия льготного тарифа – прямой путь к повышению экономичности эксплуатации системы отопления. Как устроена , и как правильно подойти к выбору подобного оборудования – в отдельной публикации портала.

Если применяется смешанная схема с использованием электродного и другого котла, то или общий теплоноситель должен соответствовать именно электродному принципу нагрева, или применяется буферная емкость с дополнительным теплообменником, не допускающим смешивания теплоносителей.

Малая инертность электродного котла значительно упрощает процесс точной регулировки системы отопления.

Очень спорное утверждение – в комплекте с несложными системами управления это приведет лишь к более частым циклам пуска и остановки, что вовсе не является благом. Кроме того, электролиты имеют свойство изменить свои электротехнические характеристики при нагреве, причем – не линейно. Это делает правильную отладку системы отопления и точное управление ею – не столь уж и простой задачей. Электрические котлы с ТЭНами или индукционные в этом плане выглядят предпочтительнее.

Эксплуатация электродных котлов не приносит вреда окружающей среде.

Это свойство присуще вообще всем электроустановкам – нет выбросов в атмосферу. А вот,с другой стороны – электродные котлы даже менее «благополучны», недели их «собратья» – вопрос в химическом составе используемого теплоносителя, который часто содержит весьма токсичные вещества. Утилизация таких жидкостей должна проводиться специалистами, по всем правилам, ни в коем случае не допускается слив ни на грунт, ни в систему канализации.

Электродные котлы славятся невысокой стоимостью.

Опять, казалось бы, бесспорно, так как цена самих нагревателей, действительно, лежит в весьма доступном диапазоне. Но очень часто здесь кроется и «маркетинговая ловушка». Добавьте к стоимости котла цену блока управления, термодатчиков, циркуляционного насоса – и общий итог будет вполне сравним со, скажем, ТЭН-котлом, в компоновке которого все эти узлы уже предусмотрены.

Возможно, вас заинтересует информация о том, насколько эффективен

А без дополнительных устройств мониторинга и управления эксплуатировать электродный котел не просто невыгодно, но и очень опасно: оставить без контроля процесс чрезвычайно быстрого нагрева воды – все равно, что заложить бомбу замеленного действия – рванет рано или поздно обязательно.

Так что при покупке следует ориентироваться не только на широко рекламируемую невысокую стоимость электродных котлов, но и на уровень цен всего необходимого для их эффективной и безопасной эксплуатации аппаратного наполнения.

Действительные и надуманные недостатки электродных котлов

Даже беглый взгляд на приписываемые электродным котлам отрицательные стороны может заранее сформировать предубеждение против такой системы отопления. Однако, так ли все это справедливо? Давайте и здесь разберемся несколько глубже.

Теплоноситель всегда должен быть качественным, с правильно подобранным, сбалансированным химическим составом.

Это действительно так, и хлопот такое требование доставляет порой немало. Состав должен давать хорошую ионизацию, обладать достаточной теплоемкостью, широким рабочим диапазоном температур, быть безопасным со всех точек зрения и не вызывать активную химическую коррозию металлических деталей системы. Жидкость не должна иметь и слишком высокого сопротивления, иначе через не и вовсе может не пойти ток. Одним словом – критериев немало.

Неискушённому хозяину подобрать оптимальный состав бывает очень непросто, а залитый «на глазок» состав вполне спососбен, хоть и обеспечивая работу системы в принципе, резко снизить ее эффективность, сведя к минимуму все основные достоинства ионных котлов. Если учесть еще и то, что теплоноситель быстро «стареет» и меняет свои качества, требует регулярной замены, то это, конечно, в совокупности, вызывает массу вопросов к удобству эксплуатации подобной системы.

Использование ионных котлов ограничивает хозяев с выбором радиаторов отопления

Совершенно справедливый упрек. Действительно, чугунные или стальные радиаторы таким системам отопления противопоказаны. Возможные явления коррозии черных металлов способны нарушить химический состав теплоносителя, снизить его электролитические качества. Кроме того, чрезмерно высокая теплоемкость чугуна в сочетании с большим внутренним объемом таких батарей приведет к тому, что электродный котел станет работать практически без пауз, и об экономичности придется забыть.

Оптимальный вариант для таких котлов – это . Подойдут и качественные алюминиевые. А вот недорогие радиаторы из вторичного алюминия (обычно изготавливаемые по технологии экструзии) использовать не рекомендуется – металл будет содержать множество примесей, и это обстоятельство очень быстро нарушит сбалансированный химический состав теплоносителя.

Еще один недостаток из того же ряда – такие котлы не должны использоваться в системе отопления открытого типа.

Все правильно – свободный доступ атмосферного воздуха к теплоносителю способен, во-первых, резко повысить его коррозионную агрессивность, а во-вторых – разбалансировать необходимый химический состав жидкости.

Вода из системы отопления не должна использоваться для бытовых или технических нужд.

Непонятно, почему это приписывают только электродным котлам? Хорошему хозяину никогда и не придет в голову отбирать воду из контура отопления, вне зависимости от того, какой в ней установлен котел! Для этого есть другие способы получения горячей воды, например, установка бойлера косвенного нагрева. И электродный котел ничем в этом плане не отличается от других.

Схема с использованием электродного котла всегда выдвигает особые требования к надежному заземлению.

Да, это так. Важность велика уже с тех позиций, что корпус электродных котлов сам по себе является одним из электродов, в отличие от всех остальных типов оборудования. Если в других приборах модно ограничиться установкой УЗО, в данном случае такая мера будет неэффективной, также из-за особенностей принципа работы – УЗО будет срабатывать постоянно из-за неизбежных утечек. Значит, для обеспечения безопасности – только надежное заземление.

Однако, справедливости ради, заметим, что качественное заземление необходимо вообще для всех мощных электрических приборов. Так что это не является в прямом смысле слова недостатком ионных котлов, а просто относиться к разряду повышенных требований к обеспечению безопасности их эксплуатации.

Верхняя граница нагрева теплоносителя в системах с электродными котлами – 75 градусов.

Порог нагрева есть у всех котлов – для того и существуют блоки контроля и управления, чтобы следить за этим. В электродных котлах этот порог обусловлен тем, что при более высоких значениях нагрева начинаются сильные изменения в электролитических характеристиках теплоносителя, что ведет с ненужному перерасходу электроэнергии без сколь-нибудь полезной тепловой отдачи.

Впрочем, для домашних автономных систем отопления такого порога температуры обычно вполне хватает для эффективного обогрева помещений.

Электроды ионных котлов имеют неположительный срок службы, быстро зарастают, требуют замены.

Очень спорно. Возможно, такой вывод сделали те хозяева, кто использовал некачественный теплоноситель, что привело к быстрому образованию накипи. В нормальных условиях электроды служат немало.

Но даже если и пришел срок замены вышедших из строя комплектующих (а это случается с абсолютно любой электрической техникой), то такую операцию нельзя назвать особо затратной или сложной.

Установка электродного котла, отладка и запуск системы отопления – достаточно сложные процедуры, требующие привлечения специалистов.

Здесь бы надо разделить понятия. Сам монтаж котла в контур отопления, наоборот – очень прост и понятен. А вот что касается отладки – то, увы, приходится с этим согласиться. Правильно оценить химический состав теплоносителя, общую эффективность функционирования системы, не обладая соответствующими опытом и не располагая необходимым оборудованием – крайне сложно. Значит, следует быть готовым к ежегодному вызову специалистов для профилактических работ пред началом отопительного сезона.

Надеемся, что информация этого раздела публикации поможет взвешенно оценить перспективы установки такого типа котла. Если же, по мнению потенциальных хозяев, преимущества такого принципа нагрева перевешивают имеющиеся недостатки, то можно переходить к выбору из имеющегося в продаже ассортимента. Об этом – в следующем разделе публикации.

Обзор российского рынка электродных котлов

Надо заметить, что несмотря на противоречивость в оценке электродных котлов, популярность их достаточно высока и даже имеет тенденцию к росту. Естественно, производители учитывают это, и представляют на российский рынок немалое количество моделей. Рассмотрим наиболее популярные в наших краях бренды.

Котлы компании «Галан»

Это – московская фирма, которая стала пионером в сфере производства электродного отопительного оборудования. Причем, некоторая информация позволяет говорить о том, что это лидерство по освоению инновационной технологии – не только среди российских компаний, но и в более широком, мировом масштабе.

Первые разработки были запатентованы и запущены в серийное производство еще в начале 1990 годов. Можно с большой долей уверенности утверждать, что и поныне бренд «Галан» остается своеобразным «законодателем мод» в этой области.

Если в интернете задать поисковый запрос по теме «электродный котёл», то почти наверняка первые строчки в перечне полученной информации займут именно изделия «Галан».

Цены на модельный ряд котлов Галан

котлы галан

Современный ассортимент электродных нагревателей для систем отопления представлен тремя линейками продукции. В каждой из них несколько моделей различной мощности.

Для крупных особняков, для многоквартирных домов или для отопления больших хозяйственных или общественных объектов применяются котлы линейки «Галан-Вулкан». Они работают исключительно от трехфазной сети питания, и представлены моделями мощность. 25, 36 и 50 кВт.
Линейка средней мощности – «Гейзер». В ней – всего две модели, мощностью 9 и 15 кВт. Подойдёт для большинства средних по величине загородных домов.
Наконец, наиболее компактные модели – линейка «Очаг», от 2 до 6 кВт. Несмотря на скромные размеры и всего «полкило» веса, за ними заявляются очень серьезные показатели, достаточные для обогрева небольших домов.

Основные параметры	«Вулкан 50»	«Вулкан 25»	«Гейзер 15»	«Гейзер 9»	«Очаг 6»	«Очаг 5»	«Очаг 3»
Потребляемое напряжение, вольт	380	380	380	220 или 380	220	220	220
Отапливаемое помещение, м³	до 1600	до 850	до 550	до 250 / до 340	до 200	до 120
Объем теплоносителя в системе, литров	300-500	150- 300	100- 200	50-100	35-70	30-60	25-50
Потребляемая сила тока, max, A	2×37,9	37.5	22.7	13,7/40	27.3	22.7	13.7
Пиковая потребляемая мощность в кВт, при tº воды 90ºС	50	25	15	9	6	5	3
Потребленная мощность в кВт, в среднем за сезон(6 месяцев) с 15 октября - по 15 апреля.	до 36000 кВт	до 18000 кВт	до 12000 кВт	до 8000 кВт	до 6000 кВт	до 5000 кВт	до 3000 кВт
Рекомендуемая температура на выходе, ºС	60	60	60	60	60	60	60
Диаметр муфты для подсоединения котла к отопительной системе	32	32	32	32	25	25	25
масса. кг	11.5	6,5	6,5	6,5	0.5	0.5	0.5
диаметр, мм	130	130	130	130	35	35	35
длина, мм	570	460	410	360	335	320	275
Цена в базовой комплектации	25000	16000	15800	15500	12500	12000	11500

Сами электродные котлы «Галан» - это хорошо отработанная и проверенная конструкция, которая выпускается уже давно без особых принципиальных изменений. А вот автоматика к ним – совершенствуется постоянно, пополняясь новыми образцами.

В базовую комплектацию (цены которой указаны в таблице) входит блок управления «Навигатор». При желании можно заменить его на более совершенную модель «Навигатор КТ+», естественно, с соответствующей доплатой.

Возможны и более дорогие, «навороченные» комплектации, включающие цифровые терморегуляторы по подаче и «обратке», модули управления циркуляционными насосами, комнатные выносные комнатные термостаты, отслеживающие температуру воздуха в помещениях, дополнительные устройства обеспечения защиты и безопасности эксплуатации.

Видео: презентационный видеоролик об электродных котлах «Галан»

Котлы электродные марки «ЭОУ»

Под этой аббревиатурой кроется очень простое и красноречивое название – «Энергосберегающая отопительная установка». Продукт российской разработки и производства, популярный в ряде стран ближнего и дальнего зарубежья и имеющий международную сертификацию качества.

Ассортимент котлов «ЭОУ» представлен двумя линейками – моделями, работающими в однофазной сети 220 В, мощностью от 2 до 12 кВт, и рассчитанные на трёхфазное питание 380 В, с мощностью вплоть до 120 кВт. Интересно, что в модельном ряду сохраняются единые внешние размеры приборов – они показаны на иллюстрации ниже.

В таблице ниже приведены характеристики модельного ряда котлов «ЭОУ», рассчитанных на однофазную сеть питания, как наиболее востребованных для отопления небольших и средних по размерам частных домов.

Основные параметры	1/2	1/3	1/4	1/5	1/6	1/7	1/8	1/9	1/10	1/12
Рабочее напряжение, Вольт	~220	~220	~220	~220	~220	~220	~220	~220	~220	~220
Потребляемая мощность. кВт	2	3	4	5	6	7	8	9	10	12
Объём отапливаемого помещения, м³	120	180	240	300	360	420	480	540	600	750
Отапливаемая площадь, м²	40	60	80	100	120	140	160	180	200	250
Потребление электроэнергии в сутки, кВт	2-16	3-24	4-32	5-40	6-48	7-56	8-64	9-72	10-80	12-96
Подъем воды в водяной системе (без насоса), метров вод. ст.	3	4	5	6	7	8	9	10	11	13
Пределы регулировки температуры,	до 95
Число электродов, шт.	один
Вес, не более, кг	3
Цена прибора, без щита управления, руб.	4500	4700	4900	5000	5300	5500	5800	6000	6200	6300
Цена набора комплектующих для монтажа щитка управления, руб.	1410	2000	2000	2000	2000	2000	3200	3200	3200	3200

Производитель заявляет о готовности оборудования к безаварийной эксплуатации в течение 30 лет, причем на первое десятилетие он дает заводскую гарантию.

Возможно, вас заинтересует информация о том, что собой представляет

Электродные (ионные) котлы «Берил»

В заголовок этого подраздела не зря в скобках вынесено слово «ионные» – это как раз тот уже упомянутый выше случай, когда производитель проводит градацию между электродными и ионными приборами своей разработки. В некоторых моделях предусмотрена специальная электронная система оценки количественного и качественного состояния ионной среды теплоносителя с выработкой соответствующих поправок в режим работы оборудования.

Модельный ряд представлен двумя типоразмерами – соответственно, для однофазной сети питания (мощностью от 2 до 9 кВт), и трехфазной – до 33 кВт. Габариты котлов показаны на иллюстрации ниже:

Можно отметить, что у котлов этого производителей есть одна характерная особенность: «зеркальное», в отличие от других марок, расположение силового блока – он размещен в верхней части, по ходу теплоносителя. Это, кстати, значительно упрощает проведение монтажных и профилактических работ, в том числе и с перекоммутацией проводов или даже заменой электродного блока на новый – все намного доступнее.

Ниже в таблице представлен уровень цен на различные модели котлов «Берил» и на рекомендуемые к нему модули управления.

Наименование котлов, систем управления, других комплектующих:	Цена, руб.
Ионные котлы BERIL с блоком автоматики (ручным изменением мощности с шагом 200 (600) Вт)
	5000
	9000
Блок управления "Евро" к котлам 220В и 380В	15000
Ионные котлы BERIL с блоком автоматики (автоматическое и ручное изменение мощности, шаг 600 Вт)
Котлы 380 В с симисторным блоком, мощностью 6, 9, 12, 15, 25, 33 кВт	20000
Модуль управления ЦСУ (с функцией ПИД режима)	15000
Ионные котлы BERIL с автоматикой (автоматическое или ручное изменение мощности с шагом 2 кВт)
Котел 380 В со встроенным симисторным блоком, мощностью 100 кВт	75000
Котел 380 В со встроенным симисторным блоком, мощностью 130 кВт	100000
Блок управления ЦСУ (с функцией ПИД режима) к котлам мощногстью 100 и 130 кВт	25000
Электродные котлы BERIL и автоматика к ним
Котлы 220 В; мощностью 5, 7, 9 кВт	5000
Котлы 380 В; мощностью 6, 9, 12, 15, 25, 33 кВт	9000
Блок управления ЭЦРТ ГЭКК к котлам 220 и 380 В	9000
Рекомендуемый теплоноситель
Теплоноситель BERIL V.I.P. на основе пропиленгликоля, порог кристаллизации -45 ºС, полиэтиленовая канистра 20 литров	2500

Кстати, в части аппаратуры управления именно эта компания старается задавать тон. На выбор потребителю предлагаются ручные, полуавтоматические и полностью автоматизированные модули управления. Предусмотрена возможность регулировки уровней задействованной мощности с определенным шагом, что обеспечивает более ровную и экономную работу всей системы.

Более современные модули управления ведут мониторинг состояние системы отопления в реальном времени, оснащаются специальными симисторными блоками, устройствами ПИД-реагирования. Такие системы управления способны только оценивать текущие показатели датчиков, но и прогнозировать ситуацию, вырабатывая при этом корректирующие поправки в установленный режим работы котла. В итоге подобные модели дают весьма существенный, оцениваемый в 15-20%, эффект экономии потребления электроэнергии без потери в комфортности создаваемого в помещениях микроклимата.

Электродные котлы – тот редкий, но очень приятный для осознания случай, когда при выборе оптимальной модели нет нужды искать зарубежные образцы – российская техника такого класса уверенно стоит на передовых позициях. Изо всего импортного ассортимента можно упомянуть лишь котлы латвийской компании «STAFOR», которые пользуются спросом у наших потребителей за высокие показатели надежности и безопасности эксплуатации.

Производитель комплектует свои изделия необходимыми блоками управления и контроля собственной разработки. В ассортименте, кроме того, фирменный теплоноситель, предназначенный именно для ионных энергетических установок, а также специальная добавка «STATERM POWER», дающая возможность точно корректировать химический состав теплоносителя для достижения максимальной эффективности работы котла.

Евгений Афанасьев главный редактор

Автор публикации 07.11.2016

Экология потребления.Усадьба:Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам».

Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и перенос тепла нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ , имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для обогрева площади 120, 230 и 280 куб.м.

Например, электродный котел галан очаг 3 имеет такие характеристики:

габаритные размеры: длина 275 мм, 35 мм, вес прибора менее 1 кг.
мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм, 130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН , обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм. конструкция электродных котлов

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.

Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки

В комплект поставки электродного котла от производителя входят:

электродный блок мощностью от 3-50 кВт
силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
котел монтируют вертикально, не превышая уровень радиаторов
при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

расширительный бак
насос циркуляционный
группа безопасности
краны обратки и фильтр грубой очистки
кран залива теплоносителя
кран слива теплоносителя из системы
кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано

Присоединяйтесь к нам в

Энергосберегающие технологии остаются приоритетными во всех направлениях. Наибольшую эффективность они показывают в области отопления. Такой подход связан с постоянным удорожанием стоимости топлива. Производители оборудования предлагают различные варианты исполнения отопительных устройств. Одними из них являются анодные котлы отопления.

Конструкционные особенности

Для того, чтобы понимать о чем идет речь, напомним о студенческом и/или армейском прошлом многих тех, кто сейчас читает эту статью. Речь идет о способе кипячения воды, для чего кто-то использовал кипятильник, а кто-то - простейшую кустарную конструкцию. Это два лезвия, закрепленные на небольшом удалении друг от друга и соединенные сетевым проводом на 220В. При помещении в воду этого «кипятильника» буквально в течение 2-3 секунд происходил нагрев и начиналось бурное кипячение. Вот именно по такому принципу и работает анодный котел отопления.

Обращаем внимание, что проведение опытов с нагревом воды, опасно для жизни и здоровья. С одной стороны, может произойти короткое замыкание, с другой - человек рискует получить электротравму (удар током).

Удобство использования таких аппаратов заключается в том, что допускается параллельный монтаж электродных котлов отопления в уже действующую отопительную систему, которая работает, например, с газовым котлом. Теплоноситель в обоих случаях остается один и тот же. Но компании-изготовители выпускают не совсем стандартные нагреватели, в которых вода одновременно используется в виде и теплоносителя, и нагревательного элемента.

Основными элементами модуля являются:

стальная трубка;
входные/выходные патрубки;
клемма для присоединения проводки;
нагревательные электроды;
качественная изоляция.

Катодные котлы отопления снаружи имеют мощный стальной корпус. Стенки изготовлены из листового металла толщиной до 4 мм. Внутри бытовой конструкции располагаются несколько электродов до 20 мм. Они изготовлены из тугоплавкого сплава, имеющего длительный срок эксплуатации.

Современные электродные ионные котлы не имеют материал-посредник между анодом и катодом. Нагрев от обеих клемм происходит непосредственно самого теплоносителя, воды. Соответственно «перегорать» внутри полости практически нечему. Появляющуюся после длительной эксплуатации накипь на трубках в электрических электродных котлах счищают обычной наждачной бумагой.

Чем отличаются электродные и ТЭНовые котлы

Индивидуальные характеристики, которыми наделены электродные котлы для отопления позволяют их отличать от ТЭНовых аппаратов:

в ТЭНах на начальной стадии запуска проводится разогрев рабочих трубок, а электродные котлы, своими руками сделанные или купленные в специализированном магазине, начинают прогревать воду сразу же после старта, что сокращает инертность;
ионные котлы отопления отзывы имеют положительные, так как обладают экономичность на 20-0% больше, чем аппараты с ТЭНами;
благодаря переменному току с частотой в 50 Гц электроды перемещаются между клеммами и создают хаотичное движение, способствующее нагреву, такая особенность снижает стартовый ток для электродного котла отопления, уменьшая нагрузку на электросеть

Отличие электродных котлов и тэновых

электродный котёл своими руками сделанный или произведенный на заводе имеет меньшие габаритные параметры, чем остальные бытовые аналоги.

Такие особенности обеспечивают значительное распространение данной системы отопления.

В чем плюсы использования

Полностью отказываться от газа владельцам жилья не обязательно, если в помещении уже установлена разводка из радиаторов и магистралей. Часто такие ионные котлы отопления выполняют дублирующую роль в готовых системах. Хотя, если стоимость газа будет расти быстрее, то их можно применять в качестве основного источника обогрева.

К их позитивным свойствам относятся:

высокая степень надежности;
температура контролируется в автоматическом режиме;
реальный КПД доходит до 99%;
монтаж дополнительного оборудования может не проводиться;
запуск и эксплуатация в системах, предназначенных для работы на газе;
повышенная экономичность.

Электрический электродный котел работает исключительно от переменного тока. Переход на постоянное напряжение не допускается.

Благодаря вмонтированной автоматике выставленная оптимальная температура удерживается в течение заданного времени. Повысить экономичное использование можно, запрограммировав систему на понижение температуры в будни, когда дома нет никого, и повышение вечером, а также в выходные.

Электродные котлы по отзывам обладают хорошей системой аварийного отключения. Если выявится возможная утечка теплоносителя, произойдет автоматическое отключение прибора. Также в этих нагревательных приборах не возникает короткое замыкание.

Теплоноситель для такого оборудования можно приобрести непосредственно у производителя, который обеспечит надлежащий качественный состав.

В чем минусы использования

Кроме плюсов, каждая система имеет свои минусы. Ионные электродные котлы имеют такие недостатки:

повышенные требования к электролитическому качеству воды;
необходимо проводить обязательное заземление прибора, чтобы снизить возможные риски работы с электроприбором;
желательно выдерживать температуру воды в системе не выше 70-75 0 С, чтобы понизить расход электроэнергии;
катод и анод нуждаются в периодической чистке от накипи, чтобы обеспечить большую эффективность для процесса ионизации;
система нуждается в обязательной циркуляции теплоносителя, поэтому в нее нужно монтировать водяной насос.

Перепады напряжения для самого котла не страшны, но они необходимы для сопутствующей автоматики. Избежать ущерба от нестабильной сети поможет ИБП или, как минимум, сетевой фильтр.

Правила безопасной эксплуатации

Оптимальной для эксплуатации является температура воды на уровне 50-75ºС. Эта информация указывается в паспорте прибора. В закрытых и открытых системах должны применяться расширительные бачки.

Выход из котла до расширительного бачка в открытой системе не должен иметь никакой запорной арматуры.

Монтаж в систему электродного котла своими руками должен сопровождаться установкой в самой верхней точке системы автоматического воздушного клапана, манометра для замера рабочего давления и взрывного предохранительного клапана.

Возможен вариант установки в контур отопления как дополнительного источника обогрева, но в этом случае необходимо привести в надлежащее состояние качество и вид теплоносителя.

Далеко не все радиаторы могут работать с ионными котлами, и единицам подходит качество теплоносителя. С очень большими оговорками можно использовать чугунные радиаторы.

При монтаже полтора метра труб подачи в котел должны быть изготовлены из неоцинкованного металла. После этого участка разрешено использование металлопластика.

Обязательным является заземление по нормам ПУЭ. Кабель должен быть с сечением 4-6 мм. Минимальное электрическое сопротивление его обязано быть не выше 4 Ом.

По возможности перед монтажом всю систему магистралей и потребителей необходимо промыть чистой водой. Допускается применение специальных химических средств, помогающих прочистить магистрали.

После того, как теплоноситель отработан, его необходимо правильно утилизировать. Не допускается сливать его в канализацию, водоемы или в грунт.

При расчетах ориентируются на такой параметр: 8 литров теплоносителя должны соответствовать 1 кВт. Для работы в режиме 10 л на 1 кВт прибор окажется включенным практически постоянно, что может негативно отразиться на его эксплуатационных свойствах.

Сделаем краткий обзор наиболее популярных моделей электродных котлов для отопления, которые уже оценили потребители, выявили их сильные и слабые стороны. В выборе такого оборудования название торговой марки само по себе мало что значит. Только в работе можно понять, насколько котел справляется с поставленной задачей, как часто ломается, какие есть проблемы в эксплуатации. Цель этого рейтинга - назвать лучшие российские и европейские бренды.

Лучшие российские электродные котлы отопления

Большой плюс отечественной техники в том, что она прекрасно приспособлена к условиям эксплуатации в реалиях - с перепадами напряжения, нестабильным током и пр. При этом по цене, стоимости обслуживания, неприхотливости и надежности она даст фору большинству конкурентов.

Компания «Галан» одной из первых начала разработку такого семейства обогревательных приборов, используя наработки военно-космической отрасли и запатентованные инженерные решения. За четверть века даже первая линейка приборов не вышла из строя и продолжает функционировать.

Мощность модели 36 кВт, подходит только для трехфазной сети. Максимальная сила тока на три фазы 27,3 А. Управление механическое, устанавливают котел только на пол.

Данная модель «Вулкан» 36 обладает многими преимуществами, выделим основные из них:

простота в обслуживании и эксплуатации.
безопасность и надежность - при возникновении короткого замыкания электрического тока, перегреве токоподводящих проводов, превышении заданной температуры, утечке теплоносителя котел отключается.
объем теплоносителя 600 литров, объем отапливаемого помещения - 1700 куб.м.
доступная стоимость - средняя цена составляет 11000 руб.

Безопасный и производительный одноконтурный электродный котел, которому часто отдают предпочтение владельцы загородной недвижимости. Мощность оборудования 15 кВт, подходит только для трехфазной сети. Максимальная сила тока на три фазы 22,7 А. Управление механическое, устанавливают котел только на пол. В качестве дополнительной опции предусмотрена возможность подключения внешнего управления.

Его покупают благодаря таким преимуществам:

простота и удобство эксплуатации - разобраться с устройством сможет и новичок.
небольшая масса конструкции и компактные размеры - всего 5,3 кг.
большая площадь обогрева - до 180 кв.м.
электронное автоматическое регулирование - наличие блока управления, позволяющего сформировать интервал по нагреву теплоносителя.
возможность подключаться к комнатному индикатору температуры.
цена прибора в среднем составит 7800-8000 руб.

Производитель ООО «Завод РусНИТ», г.Рязань. Может использоваться в качестве основного или резервного источника тепла в доме или бытовых помещениях площадью до 80 кв.м. Мощность 8000 Вт.

Технические характеристики:

трехступенчатая регулировка мощности - 30%, 60% или 100%;
теплообменник и нагревательный элемент выполнены из нержавеющей стали;
в качестве теплоносителя в системе может использоваться антифриз или дистиллированная вода;
наличие термовыключателя, исключающего нагрев теплоносителя выше 90°С;
можно подключать к циркуляционному насосу;
гарантия от производителя - 2 года.

Среди минусов отметим ручной выбор мощности, сложности при подключении, требующие определенных навыков.

Стоимость агрегата - от 15000 рублей.

Лучшие европейские электродные котлы отопления

Так сложилось, что европейские бренды заслуживают у нас больше доверия. Объективно, некоторые модели действительно на порядок лучше отечественных, но отсутствие адаптации к нашим условиям выводит их из строя очень быстро, а ремонтировать не всегда выгодно.

Модель от известного немецкого бренда, которая традиционно отличается безупречным исполнением, высоким качеством, надежностью и долговечностью. Мощность 9,9 кВт, рекомендован для подключения к трехфазной сети при максимальной силе тока на три фазы 15 А. Установка настенная. В комплектацию входит циркуляционный насос и расширительный бак.

Выделим основные плюсы этого прибора:

небольшой вес и компактные размеры.
несложный монтаж - в комплекте имеются кронштейны.
стальной корпус с отличной теплоизоляцией.
КПД 99%.
В комплект входит 7-литровый расширительный бак, циркуляционный насос, предохранительный клапан, датчик контроля давления, блокировочный датчик, защищающий корпус от перегревания.

Минус - Buderus Logamax E213-10, как и вся немецкая техника, рассчитана на стабильное напряжение в электросети. Поэтому для долговечной работы прибора необходимо позаботится о покупке стабилизатора.

Стоимость агрегата будет в среднем стоить 38000 рублей.

Один из лучших электродных котлов чешского бренда, мощность которого составляет 24 кВт. Одноконтурная модель для настенного размещения отличается функциональностью, безопасностью в эксплуатации и долговечностью. Можно подключать к системе «теплый пол», бойлеру для нагрева горячей воды. В комплектацию входит 4 нагревательных ТЭНа, циркуляционный насос и 7-литровый расширительный бак.

Выделим еще несколько плюсов агрегата:

электронное управление с индикацией включения, дисплеем и термометром;
4 ступени мощности;
Возможность регулирования температуры в интервале 30-85°С;
система безопасности от перегрева;
высокий КПД - 99%;
функция мягкого старта;
наличие предохранительного клапана и воздухоотводчика.

Из минусов стоит отметить - слишком шумная работа котла и необходимость в подключении через стабилизатор напряжения.

Стоимость - от 43000 рублей.

Один из лучших электродных котлов отечественного производства, который некоторые пользователи называют мини-котельной - один прибор содержит в себе нагревательные элементы, мембранный бак, циркуляционный насос.

Отметим сильные стороны прибора:

ЖК-дисплее в нижней части корпуса;
удобная панель управления, которая скрыта за специальной дверкой;
работой управляет микропроцессор, но можно перевести котел и на ручное управление;
подходит для обогрева жилых и промышленных объектов;
бесшумная работа;
индикация аварийного состояния;
датчик давления и уровня теплоносителя.

Как и любой другой прибор, Эван Warmos QX-18 имеет и недостатки - тяжелый вес, большие габариты, частые выходы из строя конденсатора, обязательное подключение через стабилизатор напряжения.

Стоимость прибора - от 49000 рублей.

Электродный котел польского производства мощностью 12 кВт, способный обогреть помещение размеров в 120 кв.м. Устройство отличается стильным исполнением, компактными размерами. Подходит только для трехфазной сети с максимальной силой тока на три фазы 20 А. В комплектацию входит циркуляционный насос. Допустимая температура теплоносителя 20-85°С, максимальное давление 3 Бар.

Отметим плюсы модели:

Электронная микропроцессорная система управления прибором.
Небольшой вес - 18 кг.
Качественная система защиты - от перегрева, предохранительный клапан, воздухоотводчик.
Система самодиагностики - при любых сбоях в работе на дисплее появляется код ошибки, расшифровать который можно по инструкции.
Доступная стоимость - от 39000 рублей.

Минусы - отсутствие расширительного бака в комплекте.

Гарантия от производителя составляет 1 год.

ВИДЕО: Реально ли сэкономить на электродном котле
