Водородный генератор для частного дома. Отопление водородом своими руками

Дешевым и чистым способом обогрева помещения интересуются многие владельцы частных домов. Водородное отопление является одним из возможных решений. Такая технология может стать достойной альтернативой современным системам. Можно ли собрать и установить для отопления частного дома своими руками? Каким образом такая установка функционирует? Какое оборудование используется при установке? Ответ на такие вопросы можно найти в этой статье.

Что представляет собой водород?

Водород - это самое распространенное химическое вещество на нашей планете. Бесцветный газ, не содержащий токсинов, присутствует почти во всех соединениях. Вещество наделено уникальными свойствами. В твердом и жидком состоянии водород практически не имеет массы. Размер его атомов самый маленький в сравнении с другими химическими элементами.

Вещество, полученное в результате смешивания водорода с окружающим воздухом, очень долго может сохранять свои свойства, находясь в помещении, но от минимального соприкосновения с огнем может взорваться. Для транспортировки и хранения используются специальные баллоны, созданные из легированной стали.

Добывать топливо можно бесконечно. Для его получения достаточно обыкновенной воды и электричества. выделяемая при взаимодействии водорода с кислородом, используется для отопления зданий.

Что представляет собой установка?

Технология вырабатывания кислорода и водорода - это замечательная альтернатива природному газу. Средний показатель температуры горения может быть равен 3000 градусов по Цельсию. Чтобы выдерживать такой высокий показатель, потребуется специальная горелка для сжигания водорода.

Подобное устройство состоит из нескольких элементов. Хороший водородный генератор для отопления частного дома, способствующий процессу деления воды на составляющие, можно собрать самостоятельно. Дополнительно используются катализаторы для оптимизации химической реакции. Трубопровод от генератора и горелка понадобятся для создания пламени. В качестве теплообменного устройства можно использовать обыкновенный котел. В топке размещается горелка, отвечающая за нагрев в системе отопления.

Старое оборудование может быть адаптировано для обработки водородного топлива. В финансовом вопросе подобные инженерные решения будут гораздо более приемлемыми в сравнении с приобретением нового котла, произведенного на заводе. При этом водородный генератор для отопления частного дома потребует больше места.

Первые образцы

Для практического использования реакции при соединении водорода с кислородом сначала разрабатывались Максимальный КПД таких установок составлял 80 %. В результате упорной работы инженеров после многочисленных усовершенствований производители сумели выпустить на рынок первые водородные установки для использования в быту.

Для подключения потребуется выполнить несколько условий. К ним относится обеспечение подключения к источнику жидкости. Подойдет обыкновенный водопровод. Мощностью установки будет определяться расход сырья. Потребуется подключение к электросети для возможности электролиза. В зависимости от модели и мощности котла определяется качество действия катализатора. Примером качественной установки является водородный генератор для отопления частного дома "Стар 1000".

Устройство, в отличие от приборов, работающих на твердом топливе, намного безопаснее в применении. Это обусловлено тем, что все процессы протекают внутри самой установки, а от пользователей потребуется только визуальный контроль за показаниями. При этом следует всегда помнить, что в самодельных агрегатах возможны утечки топливной смеси. Обязательно необходимо проверять герметичность емкости перед запуском устройства.

Актуальность установки

Эксплуатационные особенности таких изделий интересуют всех потребителей. Можно создавать водородный генератор для отопления частного дома своими руками. Фото примеров представлены в нашей статье.

Самодельные и заводские устройства существенно отличаются по эффективности. Нужно быть готовым к тому, что их фактическая мощность не будет соответствовать расчетам. Именно по этой причине самостоятельную установку водородной системы необходимо осуществлять с применением проверенных котлов или заводских генераторов.

Рассмотрим положительные стороны отопительных приборов, работающих на водороде. Запас топлива бесконечный. Для заправки такого котла нужна простая вода. Минимального объема электричества 0,3 кВт/час достаточно для нормальной работы устройства мощностью 27 кВт. Угарные газы, причиняющие вред организму, полностью отсутствуют.

Покупая водородный генератор для отопления дома, рекомендуется подобрать подходящий котел или устройство для теплообмена. Такие установки должны нормально функционировать на повышенных температурах, которые достигаются при сжигании водородного топлива.

Полученная смесь в результате работы генератора относится к Человек не может определить утечку в помещении по запаху. Температура воспламенения очень высокая. Это означает, что вещество взрывоопасное. Именно по этой причине каждый самодельный агрегат всегда нужно проверять.

Недостатки

Высокая стоимость является основным ограничивающим фактором при выборе заводской установки. Наиболее популярный водородный генератор для отопления частного дома доступен за 50 000 рублей. Замена блока катализатора должна производиться раз в год. Эта деталь необходима для повышения качества работы котла, даже если это не заводская установка.

Главные особенности водородных установок

Разумеется, необходимо соблюдать правила безопасности. Нельзя забывать о возможных последствиях неконтролируемой химической реакции. Чтобы организовать отопление частного дома водородом своими руками, понадобятся такие комплектующие, как трубы и котел.

Установки не требуют дополнительных устройств для отвода Выделение тепла происходит в результате химической реакции. В систему труб поступает горячий пар. Такие системы отопления лучше всего использовать для подогрева потолков, плинтусных систем и полов в помещении.

Какие трубы нужны?

Перспективы водородной энергетики

Разрабатываются действующие методы существенного понижения себестоимости таких установок. К ним относятся технологии получения дешевой или даже бесплатной электроэнергии. Можно подобрать более качественные катализаторы для химической реакции. Они давно известны и используются в топливных водородных блоках для автомобилей. Но снова всё упирается в чрезмерно высокую себестоимость.

Широко известны современные сварочные аппараты с интегрированными Стоимость топлива не имеет особого значения. Также отпадает необходимость решения проблемы транспортировки увесистых баллонов. Все устройство спокойно помещается в легкий ящик небольшого размера.

Наука давно продвинулась вперёд. Возможность совершенствования техники для обустройства жизни сегодня доступна человечеству, как никогда прежде. Достаточно просто найти подходящую информацию. Не все источники альтернативной энергии доведены сегодня до массового производства. Но эти технологии настолько элементарны и просты, что любому человеку под силу собрать водородный генератор для отопления частного дома своими руками у себя в гараже и использовать для обеспечения собственного благополучия.

Заключение

Пока можно только строить предположения о том, какими технологиями человечество будет пользоваться завтра. Перспективы энергетики на основе водорода оцениваются скептически многими учеными по причине небольшого спектра возможностей для применения. Но можно посмотреть на эту ситуацию с другой стороны. Если человеку свойственно развивать технологии для обустройства собственной жизни, взаимодействуя с силами природы, как можно отбрасывать возможность получения тепловой энергии в результате взаимодействия электричества и воды?

Глупо проходить мимо такой возможности. Если нельзя найти способ применения этому в современном мире, может, лучше задуматься о том, какой мир мы стремимся создавать? Водородный генератор для отопления частного дома и другие природные технологии обязательно необходимо развивать и использовать.

Принцип работы генератора

Из школьного курса физики известно, что вода при воздействии на нее электрического тока разлагается на две составляющие: водород и кислород. На основании этого явления построен так называемый генератор водорода. Это устройство представляет собой агрегат, в котором происходит электрохимическая реакция для получения из воды водорода и кислорода. Процесс электролиза воды показан на рисунке ниже.

Процесс электролиза воды

На выходе генератора образуется не водород и кислород в чистом виде, а так называемый газ Брауна, по имени ученого, который впервые получил его. Его еще называют «гремучим газом», так как он при определенных условиях взрывоопасен. Причем при сгорании этого газа можно получить почти в четыре раза больше энергии, чем было затрачено на его производство.

Такая установка для производства водорода изображена на рисунке ниже.

Промышленная установка для производства водорода

Как энергоноситель водород действительно не имеет себе равных, а запасы его практически неисчерпаемы. Как мы уже сказали, при сжигании он выделяет огромное количество тепловой энергии, несравнимо большее, нежели любое углеводородное топливо. Вместо вредных соединений, выбрасываемых в атмосферу при использовании природного газа, при горении водорода образуется обычная вода в виде пара. Одна беда: данный химический элемент не встречается в природе в свободном виде, только в соединении с другими веществами.

Электролизеры производятся серийно и предназначены для газопламенных (сварочных) работ. Ток определенной силы и частоты подается на группы металлических пластин, погруженных в воду. В результате протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром. Для его отделения газы пропускаются через сепаратор, после чего подаются на горелку. Дабы избежать обратного удара и взрыва, на подаче устанавливается клапан, пропускающий горючее только в одну сторону.

Для контроля за уровнем воды и своевременной подпитки конструкцией предусмотрен специальный датчик, по сигналу которого производится ее впрыск в рабочее пространство электролизера. За превышением давления внутри сосуда следит аварийный выключатель и сбросной клапан. Обслуживание водородного генератора заключается в периодическом добавлении воды, и на этом все.

Особенности водородного генератора

Чистый водород выделяется в ходе разнообразных химических реакций, но такой способ его добычи является довольно сложным, а зачастую и слишком дорогим.

Исключение составляют технологические процессы, при которых газ образуется как побочный продукт, но такое его производство имеет пока мизерные объемы.

Гораздо проще выделять водород из воды, пропуская через нее электрический ток – этот процесс и называют электролизом. Сначала молекула Н2О распадается на атом водорода Н и гидроксогруппу ОН, затем происходит окончательное разделение кислорода и водорода.

Первый, имея отрицательный заряд, устремляется к аноду, второй – к катоду. Элементы накапливаются в виде пузырьков, которые, достигнув определенного размера, отрываются от электрода и всплывают. Далее кислород и водород без всякого разделения (эта смесь получила название «газа Брауна») поступают в горелку, где в процессе сжигания снова превращаются в воду. Чтобы подача готового продукта происходила без затруднений, водородные генераторы часто оборудуют воздушным дренажом.

Очевидно, что производительность установки будет возрастать с увеличением площади контакта между водой и электродами. По этой причине последние выполняют в виде пластин. Они собираются в конструкции, напоминающие стальные ребристые радиаторы отопления.

С целью увеличения производительности сегодня применяют цилиндрические электроды, а также имеющие более сложную форму.

Скорость выделения водорода зависит и от материала электродов.

Вместо меди или нержавеющей стали в современных «продвинутых» генераторах применяют особые сплавы, которые стоят достаточно дорого.

Еще одно условие – вода должна пропускать ток. Отметим, что в дистиллированном виде она является диэлектриком. Проводником электричества эту жидкость делают ионы, на которые распадаются растворенные в ней вещества, в первую очередь соли. Чем более крутым является раствор, тем лучше он будет пропускать ток.

Плюсы и минусы

Из достоинств такого вида отопления можно выделить следующие:

Это экологически чистый вид отопления, так как при сгорании водорода в кислородной среде образуется вода в виде пара, и больше нет выброса никаких вредных веществ в атмосферу.
Можно без особых переделок подключить генератор к существующей системе водяного отопления частного дома.
Установка работает бесшумно, поэтому не требует какого-то особого помещения.

Электролизер, именно так называется прибор, именуемый также водородным генератором. Он представляет собой устройство, работа которого основана на использовании физико-химического процесса разложения воды под действием электрического тока на водород и кислород. Это процесс называется электролизом, он давно известен и изучается в средней школе.

Электролизер – один из самых распространенных водородных генераторов.

Описание и принцип работы

В общем случае водородный генератор представляет собой набор металлических пластин, погруженных в дистиллированную воду. Конструкция заключена в герметичный корпус с клеммами для подключения источника электропитания и штуцером для вывода газа.

Теоретически работу водородного генератора можно представить следующим образом: между разнополярными пластинами (анод, катод), погруженными в дистиллированную воду, проходит электрический ток. При этом вода расщепляется на кислород и водород. Чем больше площадь пластин, тем больший ток проходит по воде и тем большее количество газов выделяется. Пластины подключаются поочередно (+-+- и т. д).

Область применения

В связи с тем, что сам процесс электролиза связан с использованием большого количества электроэнергии, промышленное применение электролизеров существенно ограничено. Экономически выгоднее использовать для получения водорода химические способы.

В настоящее время водородные генераторы применяют для:

газосварки и газорезки водородом в условиях ювелирных мастерских;
снижения токсичности двигателей внутреннего сгорания (ДВС) и повышения их КПД (коэффициент полезного действия);
повышения КПД и снижению токсичности жидкотопливных котлов.

Устройство

Немногочисленные промышленные электролизеры, которые используют для получения водорода и кислорода, изготавливают в виде стационарных установок. Электроды в них включаются биполярно, причем их количество зависит от способа включения в сеть (трансформаторное или бестрансформаторное).

Конструкции малогабаритных водородных генераторов, которые выпускаются как отечественными, так и зарубежными компаниями и используются для повышения КПД ДВС и других целей, отличаются большим разнообразием. Кроме того существует огромное количество конструкций, изготовленных своими руками. В сети Интернет о них можно найти достаточно много информации.

Учитывая, что конструкция электролизера отличается простотой и его нетрудно изготовить собственноручно, рассмотрим конструкции нескольких подобных устройств:

Простейший электролизер.
Водородный генератор для автомобиля.

Простейший электролизер

Для того, чтобы изготовить простейший водородный генератор достаточно знаний по физике и химии в объеме средней школы.

Материалы и инструменты

Нержавеющая сталь 03Х16Н15М3 размером 500х500 мм. Возможно использование нержавеющей стали любой другой марки.
Важно: обычная сталь в воде будет подвержена коррозии. Кроме того, вместо воды возможно использование щелочного электролита, который достаточно агрессивен, особенно при прохождении по нему электрического тока. В этих условиях обычная сталь долго не выдержит.
Прозрачная полиэтиленовая трубка длиной не менее 1 м и диаметром 8 мм.
2 болта М6х150, шайбы и гайки.
3 штуцера “елочка” с наружным диаметром 8 мм.
Пластиковый контейнер с крышкой объемом не менее 1,5 л.
Фильтр для очистки проточной воды (можно использовать фильтр от стиральной машины).
Обратный водяной клапан.
Силиконовый герметик.
Болгарка или ножовка по металлу.
Гаечные ключи для болтов М6.

Процесс изготовления

Осуществляем раскрой стального листа таким образом, чтобы получилось 16 пластин одинакового размера.
В одном из углов каждой пластины нужно просверлить отверстие для болта М6. С помощью этого отверстия пластины будут скрепляться между собой, поэтому центр отверстия во всех пластинах должен находиться на одной оси.
Для того, чтобы правильно соединить пластины, в каждой пластине необходимо спилить угол, который находится со стороны, противоположной отверстию для болта.
Поочередно установить пластины на болты согласно схеме, изолировав пластины “+” и “-” друг от друга с помощью полиэтиленовой трубки и шайб. При правильной установке пластин срезанные углы не позволят разнополюсным пластинам контактировать между собой.
После установки всех пластин конструкцию необходимо стянуть гайками.
Важно: закончив сборку, необходимо убедиться, что разнополюсные пластины не соединяются между собой (прозвонить конструкцию).
Крепим получившуюся конструкцию в пластиковый бокс с помощью шайб и гаек, предварительно просверлив 2 отверстия для болтов “+” и “-“. Для обеспечения герметичности отверстия обработать силиконовым герметиком.
Сверлим отверстия в крышке бокса и вставляем штуцера. Отверстия необходимо обработать силиконовым герметиком.
Остается проверить работоспособность получившегося электролизера. Для этого заполняем контейнер водой до крепежных болтов и закрываем его крышкой. Затем на один из штуцеров одеваем полиэтиленовый шланг и опускаем его в какую-нибудь емкость с водой. Подключив к болтам источник питания, наблюдаем за появлением пузырьков выделяемого газа. Для того, чтобы повысить количество выделяемого газа, нужно увеличить силу тока, проходящего через воду.
Проверив работоспособность устройства необходимо слить воду и заполнить пластиковый контейнер щелочным электролитом. Это позволит получить значительно большее количество выделяемого газа.

ВНИМАНИЕ: эксплуатируя электролизер необходимо помнить что процесс расщепления воды на кислород и водород взрывоопасен. Поэтому необходимо соблюдать определенные правила техники безопасности.

Водородный генератор для автомобиля

Процесс электролиза в автомобильном электролизере осуществляется с использованием специального катализатора. При работе прибора происходит выделение оксигидрогена (газ Брауна), имеющего формулу ННО. Далее газ через систему подачи воздуха двигателя попадает в его камеру сжигания, где смешивается с топливом и сгорает. В результате повышается октановое число топливо-воздушной смеси, что способствует более полному сгоранию топлива.

Устройство современных электролизеров

Генератор газа Брауна включает в себя:

собственно электролизер;
емкость для циркуляции.

Весь процесс получения газа контролируется:

модулятором тока;
оптимизатором, контролирующим соотношение газа Брауна и топливно-воздушной смеси.

Виды катализаторов

Существует несколько видов катализаторов, среди которых различают:

Цилиндрические – их конструкция мало чем отличается от конструкции простейшего водородного генератора и его вполне возможно изготовить самостоятельно. Отличаются небольшой производительностью (до 0,7 л газа в минуту) и примитивной схемой управления.
С раздельными ячейками – самая эффективная конструкция с производительностью свыше 2 л газа в минуту. Отличается высоким КПД и устанавливается на автомобили с непрерывным режимом работы.
С открытыми пластинами (сухие) – производительностью до 2,1 л газа в минуту. Конструкция обеспечивает дополнительное охлаждение устройства в тяжелых условиях эксплуатации.

Все процессы, происходящие в водородном генераторе, осуществляются в автоматическом режиме и функционируют в соответствии со специальной программой, вшитой в компьютерную систему управления автомобилем.

Преимущества

Использование современных электролизеров в автомобиле позволяет:

экономить до 50% горючего;
уменьшить токсичность выхлопа;
снизить температуру мотора;
повысить тягу и мощность силового агрегата;
увеличить срок эксплуатации двигателя.

Принцип работы водородного генератора

Меры безопасности

Электролизерные установки представляют собой устройства повышенной опасности. Поэтому в процессе их изготовления, монтажа и эксплуатации необходимо строго соблюдать как общие, так и специальные меры безопасности.

Среди специальных требований наиболее важными являются:

Не допускается образование взрывоопасных концентраций смеси кислорода с водородом или воздухом.
Не допускается работа водородных генераторов, если в его смотровом окне не виден уровень жидкости.
При выполнении ремонтных работ необходимо убедиться в полном отсутствии водорода в конечной точке системы.
Возле электролизеров не разрешается пользоваться открытым огнем, электрическими нагревательными приборами и переносными лампами напряжением более 12 В.
При работе с электролитом необходимо пользоваться спецодеждой, перчатками и очками.

Специалисты не рекомендуют самостоятельно изготавливать автомобильные водородные генераторы. Мотивируется это тем, что автомобильный электролизер представляет собой достаточно сложное и небезопасное устройство, при изготовлении которого необходимо использовать специальные материалы и реагенты.
При самостоятельной установке в автомобиль электролизера, изготовленного своими руками, необходимо исключить возможность попадания газа в камеру сгорания топливо-воздушной смеси при заглушенном двигателе. При выключении двигателя в обязательном порядке водородный генератор должен автоматически отключаться от сети электропитания автомобиля.
При самостоятельном изготовлении автомобильного электролизера не забудьте оснастить его специальным водяным клапаном – барботером. Его использование позволит значительно повысить безопасность эксплуатации автомобиля.

В современном обществе бытует мнение, что наиболее доступным по цене топливом является природный газ. На самом деле, ему существует альтернатива - водород. Его можно получить при расщеплении воды. Причем этот вид топлива будет бесплатным, если не учитывать тот факт, что придется собрать водородный генератор, компоненты которого нужно покупать.

Теоретическая основа

Водород является очень легким газообразным веществом. У него высокая химическая активность. Окисляясь, он дает большое количество тепловой энергии и при этом образует воду.

Водород обладает следующими свойствами:

Стоит отметить, что hydrogen и oxygen соединяются очень легко, а вот разделить их непросто. Для этого придется использовать электричество для запуска непростой химической реакции.

Простейший газогенератор для добычи водорода представляет собой емкость с жидкостью, внутри которой располагаются две пластины с подключением к электрической сети. Поскольку вода хорошо проводит ток, электроды вступают в контакт с малым сопротивлением. При прохождении электричества через пластины возникает химическая реакция, сопровождающаяся появлением водорода.

Водород. Учебный фильм для школьников по химии

Лучше всего собирать устройство для получения газа Брауна своими руками по схеме, которую называют классической. Здесь электролизер состоит из нескольких ячеек. В каждой из них находятся контактные пластины. Производительность установки определяется площадью поверхности электродов.

Ячейки следует поместить в хорошо изолированный корпус с заранее подключенными патрубками для водоснабжения и отведения водорода. Кроме того, на емкость должен иметься разъем для подключения электрической энергии.

Также нужно будет установить водяной затвор и обратный клапан. Они предотвратят поступление газа Брауна назад в резервуар. По такой съеме можно собрать гидролизер как для отопления дома, так и для автомобиля.

Собрать водородный электрогенератор для дома можно, но рентабельной затею назвать сложно. Дело в том, что для получения достаточных объемов газа придется использовать мощную электрическую установку. Она будет потреблять много дорогой энергии. Однако это не останавливает энтузиастов.

Чтобы собрать электролизер для получения водорода своими руками в домашних условиях, понадобится специализированный инструмент. Например, не обойтись без осциллографа и частотомера.

Вооружившись чертежами, первым делом нужно собрать ячейку гидролизера. Ее ширина и длина должны быть чуть меньше габаритов корпуса. Высота - не более 2/3 основной емкости.

🔴Водород в отоплении дома🔴🔥🔥🔥🔥🔥🔥🔥🔥🔥🔥🔥🔥

Ячейку обычно делают из толстого текстолита с помощью эпоксидного клея. При сборке нижняя часть корпуса остается открытой.

На верхней стороне емкости насверливаются отверстия. Через них наружу выводятся хвостовики электродов. Также понадобится 2 дополнительных отверстия. Первое совсем маленькое для датчика уровня жидкости. Второе диаметром в 15 мм для штуцера. Последний следует закрепить механически. Все отверстия для пластин после установки последних заливаются эпоксидной смолой. Модуль размещается внутри корпуса и основательно герметизируется все той же эпоксидной смолой.

Перед установкой ячеек корпус водогенератора следует подготовить:

После загрузки топливных ячеек, подключения питания, соединения штуцера с приемником и установки крышки на корпус, сборку генератора можно считать завершенной. Остается заполнить емкость жидкостью и подключить дополнительные модули.

Собрать генератор кислорода своими руками - половина дела. Нужно подключить к нему дополнительные устройства, без которых он работать не будет. Например, датчик уровня жидкости нужно соединить с помпой для подачи воды через контроллер. Последний отслеживает сигналы датчика и при необходимости запускает подачу жидкости внутрь топливных ячеек.

Не обойтись и без устройства, позволяющего регулировать частоту тока на клеммах ННО генератора. Кроме того, вся электрическая часть должна иметь защиту от перегрузки. Для этого обычно используется стабилизатор напряжения.

Как сделать генератор водорода своими руками/How to make a DIY hydrogen generator

Что касается коллектора оксиводорода, то его простейший вариант представляет собой трубку, на которой закреплены: запорная арматура, обратный клапан и манометр.

По идее газ из коллектора можно сразу закачивать в печь системы отопления. На практике это невозможно, так как водород выделяет слишком много тепла. Поэтому перед использованием его смешивают с другим топливом.

Своими руками собрать такое устройство не так уж и сложно. Помогут в этом чертежи с пошаговыми инструкциями. Также нужно будет приготовить необходимые материалы: контейнер из пластика или корпус от старого аккумулятора, трубку длиной не менее метра, крепежные болты и гайки, герметик, лист нержавеющей стали, несколько штуцеров, фильтры и обратный клапан.

Процесс изготовления водородного генератора для автомобиля выглядит следующим образом:

Простейший гидролизатор для авто готов. Но перед установкой в транспортное средство нужно его проверить. Для этого устройство заполняется водой до уровня крепежных болтов на пластинах. К штуцеру подключается полиэтиленовый шланг. Его свободный конец опускается в заранее подготовленную емкость с жидкостью.

После подачи энергии на электроды поверхность воды во втором контейнере должна покрыться пузырьками газа. Если это произошло, то генератор готов к эксплуатации. Остается жидкость в нем заменить на щелочной электролит для повышения объемов производимого газа.

Следует понимать,что самодельный генератор водорода не является заменой традиционному топливу. Его устанавливают на автомобили в основном для экономии бензина. Она может достигать 50%. Кроме того, при использовании HHO снижаются вредные выхлопы, повышаются эксплуатационные сроки, уменьшается температура силового агрегата. И все это при ощутимом повышении мощности мотора. Всеми любимая нержавейка - доступное, но недолговечное решение. Топливные ячейки на них довольно быстро выйдут из строя.

Также при сборке гидролизатора нужно соблюдать монтажные размеры. Чтобы их получить, нужно произвести сложные расчеты с учетом качества воды, необходимой мощности на выходе и т. д.

При изготовлении устройства значение имеет даже сечение проводов, по которым на электроды подается ток. Речь идет не о производительности генератора, а о безопасности его эксплуатации, но и этот важный нюанс нужно учитывать.

Главная проблема таких приборов - большие затраты электричества для получения оксиводорода. Они превышают энергию, которую можно получить от сжигания такого топлива.

Из-за низкого КПД цена водородной установки для дома делает производство этого газа и его последующее использование для отопления невыгодным. Чем впустую расходовать электричество, проще установить любой электрокотел. Он будет эффективнее.

Что касается автомобильного транспорта, то здесь картина не сильно отличается. Да, можно сделать гидролизер для экономии топлива, но при этом снижается безопасность и надежность.

Единственное, где водород можно эффективно применять как топливо, - газосварка. Аппараты на hydrogen весят меньше, они компактнее, чем кислородные баллоны, но намного эффективнее. К тому же стоимость получения смеси здесь не играет никакой роли.

Привет мозгоизобретатели ! В сегодняшнем проекте будет с нуля создан электрический генератор, преобразующий обычную воду в топливо.

Шаг 1: Что такое водородно-кислородный генератор

Водородно-кислородный генератор, аналогичный этому, использует электричество от автомобильного аккумулятора для расщепления воды на газообразный водород и кислород. (Электричество + 2H20 —> 2H2 + O2). В итоге получается топливо, намного мощнее бензина, а в результате выбросов высвобождается только вода!

Это полностью чистый вид топлива, наподобие энергии солнца, ветра или воды, электричество используется только для образования газа.

В видео показано пошаговое создание данного генератора.

ПРИМЕЧАНИЕ: Количество электрической энергии, требуемой для образования газа, превышает энергию, которую можно в итоге получить от генератора. Это НЕ генератор энергии, а простой энергетический конвертор.

Шаг 2: Подготовка металлических заготовок для пластин генератора

Для выполнения данного проекта нам понадобятся детали из нержавеющей стали и трубные фитинги из пластмассы. Вы можете приобрести их в ближайшем магазине хозяйственных товаров.

Я использовал нержавеющую сталь калибра 20 (0,8 мм) и с помощью гидравлического перфоратора пробил требуемые отверстия в верхней и нижней части пластин. В результате мы получили 12 пластин размером 7,6 х 15, 2 см, 4 пластины 3,8 х 15,2 см, и 3 соединительные полоски 2,54 см, 4 — 1,27 см и 3 — 0,62 см. Ленточно-шлифовальная машина используется для сглаживания зазубренных краев вокруг отверстий.

Шаг 3: Увеличение плоскости соприкосновения пластин

Далее я использовал наждачную бумагу с зерном 100 для ошкуривания пластин по диагонали. На обеих сторонах пластины можно увидеть символ «X». Это увеличивает площадь соприкосновения пластины и способствует образованию большего количества газа.

Шаг 4: Конфигурирование пластин в сборе

Пластины соединяются таким образом, чтобы 2 внутренние пластины подключались к одному электрическому выводу, а 2 верхние пластины подключаются к другому выводу. Пластмассовые стержни, пластмассовые шайбы и гайки из нержавеющей стали помогают сделать надежные электрические соединения.

Пластины генератора собираются в следующем порядке – пластина, пластмассовые шайбы, пластина, стопорная гайка из нержавеющей стали и так пока все 8 пластин не будут соединены.

Пошаговая видео инструкция по сборке пластины генератора показана .

После сбора пластин, необходимо установить пластмассовую заглушку 10,1 см, которая прикрепляется в верхней части с помощью нескольких винтов из нержавеющей стали.

Шаг 5: Изготовление корпуса генератора

Корпус состоит из двух пластмассовых адаптеров 10,1 см, с перевернутой заглушкой 10,1 см в нижней части. Основу корпуса составляет акриловая или пластмассовая труба диаметром 10,1 см, Пластины генератора и крышка вкручиваются в верхнюю часть.

Водяной смеситель изготовлен в той же манере из акриловой трубы диаметром 5 см. Его необходимо прикрепить сбоку устройства.

Шаг 6: Изготовление зажимов для смесителя

Зажимы можно изготовить из остатков акриловой или пластмассовой трубы, и приклеить впоследствии клеем в боковой части корпуса.

Для изготовления зажимов я отрезал от трубы диаметром 5 см заготовки 1,9 см и отрезал верхнюю часть размером 0,8 см для формирования захвата. Далее полученную заготовку я прикрепил к акриловому стержню и присоединил к боковой стороне генератора.

Шаг 7: Установка оборотного клапана

В верхнем колене устанавливается прозрачная трубка и одноходовой оборотный клапан. Убедитесь, что клапан стравливает газ, и он не возвращается назад в устройство.

Шаг 8: Подготовка электролита

Для приготовления электролита используется дистиллированная вода и 2-4 ложки KOH (гидроксида калия). Соль или пищевая сода также пригодны, однако со временем они могут вызвать загрязнение и коррозию пластин.

Я размешал хлопья гидроксида калия в воде, далее использовал фильтр для подачи раствора в корпус генератора (после тщательной очистки).

Примечание: Гидроксид калия является каустическим средством и поэтому может вызывать ожоги кожи. Избегайте прямого контакта!

Шаг 9: Финальные штрихи

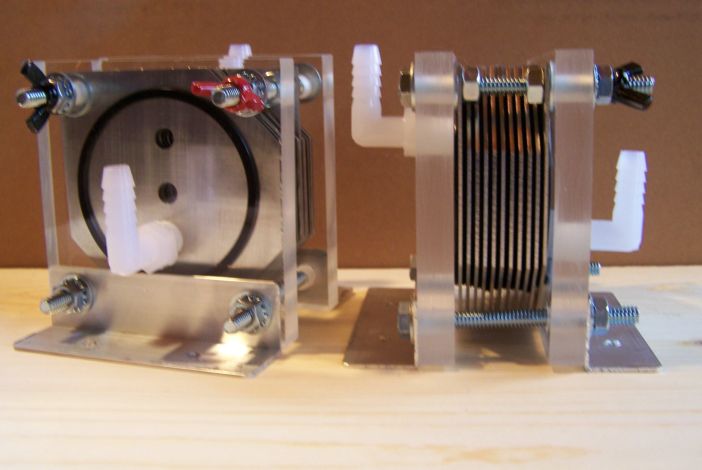

Я протестировал устройство с использованием автомобильного аккумулятора напряжением 12 В и кабельным перемычками. Образованный газ собирается в небольшой бутылочке из-под воды, и поджигается пламенем.

При напряжении 12 вольт мы получаем 1,5 литра газа в минуту. Если последовательно подключить 2 аккумулятора, тогда при напряжении 24 вольта имеем на выходе 5 литров газа в минуту. Этого достаточно для заполнения емкости объемом 4 галлона (15 литров) за 38 секунд!

Примечание: При большем напряжении в системе присутствует больший ток, что приводит к значительному нагреву. В таком случае возникает опасность расплавления пластмассового корпуса из-за воздействия высокой температуры.

Шаг 10: Сколько силы под капотом нашего генератора?

Данная система не предназначена для использования на транспортном средстве, а просто демонстрирует процесс электролиза воды и образования газа.

Смотрите видео, где показаны эксперименты по поджигу газа, а также некоторые полезные характеристики генератора.
