Как подключается варочная панель и духовой шкаф. Установка электрического духового шкафа самостоятельно.

Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!

Шаг 1 – Определяемся со способом монтажа

Первое, что нужно определить, это следующие моменты:

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

Шаг 2 – Устанавливаем корпус на место

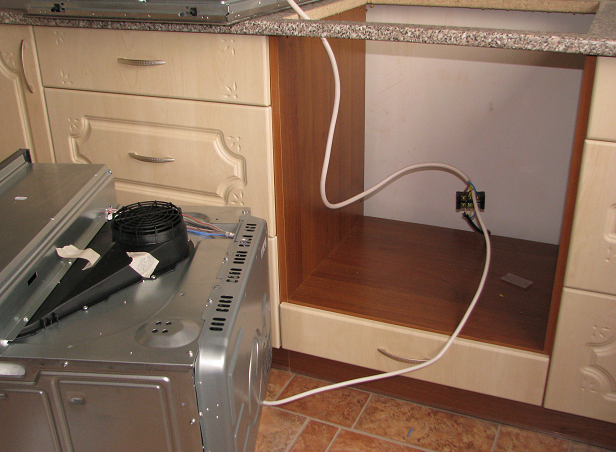

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при . Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
3. От задней стенки дистанция должна быть не менее 4 см.
4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не !

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя либо подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте : фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите . Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо и автоматический выключатель, как показано на схеме ниже. О том, и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории « »!

Правильная установка в кухонный гарнитур

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Нравится(0 ) Не нравится(0 )

В последнее время электрический духовой шкаф обретает свою популярность. По сравнению с газовым устройством он имеет более широкий диапазон возможностей. В то же время установка электрического духового шкафа не требует вызова мастера.

Выполнить этот процесс вы сможете самостоятельно. В этой статье мы расскажем, как подключить электрический духовой шкаф к сети самостоятельно. Мы предоставили не только сущность монтажа, но и пошаговую инструкцию по установке в кухонном гарнитуре.

Выбор способа монтажа

Установка электрического духового шкафа – это простой процесс, но сначала вам необходимо будет выбрать способ монтажа. Также сначала вам необходимо будет определить следующие моменты:

• Модель устройства зависит от варочной панели или нет? В первом случае выполнять подключение духовки и варочной панели необходимо в одну розетку. Независимый электрический духовой шкаф можно установить отдельно. При необходимости на него можно установить варочную панель.

• Определить мощность техники. Если мощность не будет превышать 3.5 кВт, тогда подключение духового шкафа можно выполнить в розетку. Если мощность будет выше, тогда вам необходимо вести отельный провод из распределительной коробки.
• Выдержит ли проводка токовые нагрузки? Если у вас старая проводка, тогда вам необходимо задуматься о ее замене. Замена проводки поможет решить эту проблему. Ваша проводка обязательно должна иметь . Подключение электрического духового шкафа с вилкой без заземления проводить запрещено.

Если вы ответили на эти вопросы, тогда можно переходить к монтажу.

Обычно многие используют корпус, который можно встроить в кухонный гарнитур. Благодаря этому вы сможете сохранить интерьер и значительно сэкономить пространство. Современные производители обычно создают мебель таким образом, чтобы корпус устройства идеально к нему подходил. Вам потребуется просто аккуратно установить электрический духовой шкаф под столешницей.

Вам необходимо избегать перекосов техники. В 80% случаев это выведет вашу технику из строя. С помощью строительного уровня вам необходимо выровнять электрический духовой шкаф по горизонтали и вертикали. Выравнивание происходит с помощью ножек, как и при . Чтобы ваше устройство служило дольше вам необходимо соблюдать требования, которые позволят правильно установить электрический духовой шкаф своими руками:

1. Расстояние от пола до корпуса должно составлять не менее 5 см.
2. Воздушный зазор между стенками духовки должен быть не менее 5 см.
3. От задней стенки устройства дистанция должна быть 4 см.
4. Перед установкой нужно позаботиться, чтобы рядом с корпусом была розетка.

Это все требования по установке электрического духового шкафа в кухонном гарнитуре. Теперь ваше устройство необходимо просто подключить к электросети.

Подключение духового шкафа к электросети

Эта часть процесса считается финальной. Теперь вам следует самому подключить электрический духовой шкаф к сети. Здесь мы рассмотрим, как подсоединить духовой шкаф от распределительной коробки. Сначала вам нужно отключить электроэнергию. Если в корпусе нет шнура, тогда вам следует открыть клеммную колодку. Во время подключения необходимо использовать . Другой конец провода вам следует подключить к распределительной коробке. Во время подключения вам необходимо . Фаза имеет коричневый цвет и подключается к клемме L. Ноль синего цвета и его следует подключить к N. Заземление имеет зеленый цвет и подключается к PE.

Перед подключением кабеля вам следует убедиться, что он сможет выдержать токовые нагрузки. Для этого вы можете . Обычно для духового шкафа, который имеет мощность до 3.5 кВт используют трехжильный провод с сечением 2.5 мм.кв. Если нагрузка больше, тогда можно использовать сечение 4 мм.кв.

Кроме этого, вам необходимо защитить себя от поражения током. Для этого вы можете . Если вы не знаете, тогда можете прочесть нашу статью.

После завершения всех этапов необходимо проверить правильность установки и подключения электрического духового шкафа. После этого вы сможете включить электроэнергию в распределительном устройстве. Если световая индикация работает, тогда вы все сделали правильно. Вот видеоуроки, которые помогут выполнить процесс установки.

Описание процесса установки и подключение встраиваемого духового шкафа

На современных кухнях всё большей популярностью пользуются раздельные системы приготовления пищи. То есть варочная панель отдельно, а духовой шкаф отдельно. Это связано с тем, что не только профессиональные повара, но и люди, умеющие хорошо и вкусно готовить предпочитают газовую варочную панель и электрический духовой шкаф.

Термонагревательные элементы электрического духового шкафа располагаются не только снизу, но и на боковых стенках и даже сверху. У некоторых моделей имеются раздельные регуляторы температуры нагрева.

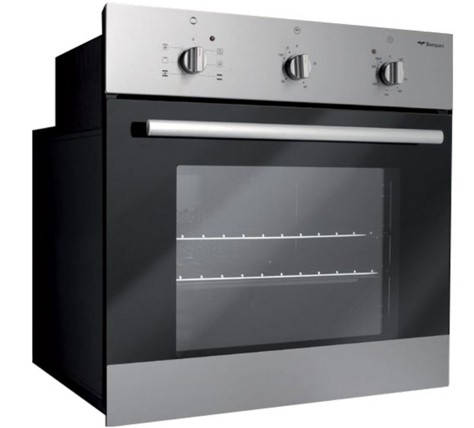

На фотографии изображён встраиваемый электрический духовой шкаф фирмы “Ariston” оснащённый конвектором. Конвектор - важная принадлежность электрического духового шкафа.

Это вентилятор, который обеспечивает циркуляцию горячего воздуха и равномерный нагрев готовящегося блюда. Поэтому при выборе духового шкафа следует обратить внимание на наличие конвектора. Скорость вращения вентилятора так же регулируется.

Конечно, установка духового шкафа и его подключение требуют наличия определённых навыков и знания электротехнического монтажа.

Как установить встроенный духовой шкаф

Конечно, если вы въехали в новую квартиру, то оптимальным вариантом будет приобретение кухонного гарнитура, где и варочная панель и духовой шкаф уже установлены, а сборку и монтаж всего комплекта будут производить специалисты.

Ну, а если вы решили сделать всё собственными руками, то необходимо придерживаться определённых правил. Прежде всего, надо знать, что духовые шкафы бывают двух модификаций:

• Независимые.
• Зависимые.

Независимый духовой шкаф можно расположить в любом удобном для вас месте. Он полностью автономен. Зависимый духовой шкаф электрически связан с варочной панелью. Некоторые органы управления находящиеся на панели духового шкафа, регулируют работу варочной панели. Поэтому зависимая встраиваемая техника продаётся в комплекте и монтируется по классической схеме: сверху варочная панель, снизу духовой шкаф.

Это устраивает не всех и поэтому большей популярностью пользуются независимые духовые шкафы.

Прежде чем устанавливать духовой шкаф необходимо подготовить нишу для его установки. Нишу необходимо контролировать строительным уровнем на отсутствие перекосов. Нельзя допускать перекос духового шкафа, так как это может привести к неравномерному распределению тепла. Как следствие возможный выход духового шкафа из строя.

Поскольку духовой шкаф во время работы с наружных поверхностей выделяет большое количество тепла, между стенками ниши и шкафа должны быть зазоры, служащие для вентиляции. Между дном шкафа и полом ниши зазор должен составлять 85 – 95 мм. Зазор между боковыми стенками шкафа и ниши должен быть от 5.0 мм с каждой стороны. Вентиляционный зазор между задней стенкой духовки и ниши должен быть не менее 40 мм.

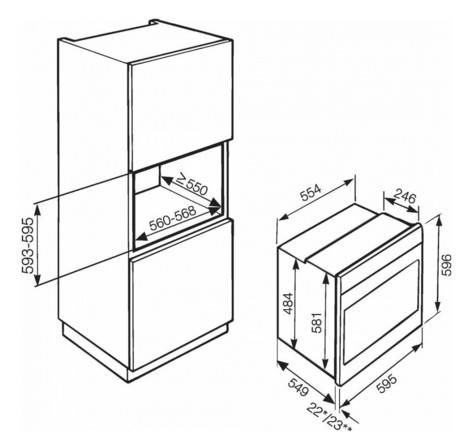

В качестве примера, за образец, можно использовать следующий чертёж. Поскольку размеры электрических духовых шкафов варьируются в весьма широких пределах, к монтажу каждой модели следует подходить индивидуально, с учётом размеров и конструктивных особенностей.

Как подключить электрический духовой шкаф

После того как духовой шкаф установлен можно приступать к подключению шкафа. Поскольку электрический духовой шкаф потребляет большую мощность, то наиболее ответственной и сложной задачей является прокладка медного 3-х жильного провода от силового щитка до розетки духового шкафа.

Это сделать необходимо, в том случае, если дом достаточно старый и внутренняя проводка выполнена алюминиевым проводом. Если мощность духового шкафа составляет 3,0 – 3,5 кВт, то ток потребления будет не менее 16 ампер. В силовом щитке обязательно ставится отдельный автомат на 25 ампер только для включения духового шкафа и от него в кабель-канале до кухонной розетки прокладывается провод типа ВВГ- 3 Х 2,5.

Если мощность духового шкафа превышает 3,5 кВт, следует рассчитывать на ток порядка 32 ампер. В этом случае автомат ставится на 40 ампер, и используется провод ВВГ-3 Х 4,0.

Подключение духового шкафа к электросети

Внимание! Все электромонтажные работы производятся при отсутствии сетевого напряжения. То есть на клеммы входного автомата до окончания работ сеть не подключается.

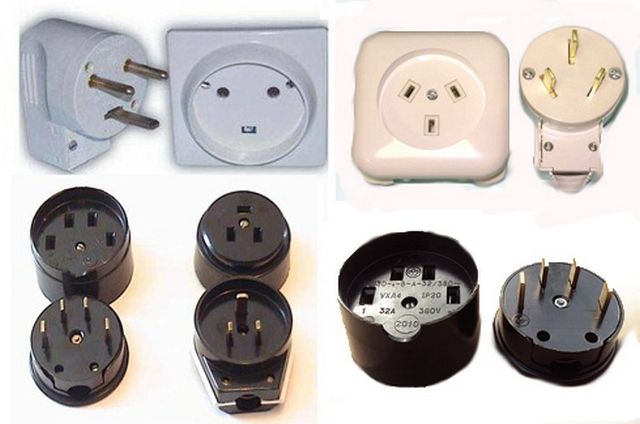

На 3-х жильный кабель, который пришёл в кухню устанавливается трёхконтактная «евророзетка». Она имеет три клеммы: «фаза», «ноль» и «земля». Если в вашей квартире проводка выполнена по двухпроводной схеме без земли, то придётся приглашать электрика, чтобы он подвёл «землю» на ваш щиток из центрального щита питания подъезда.

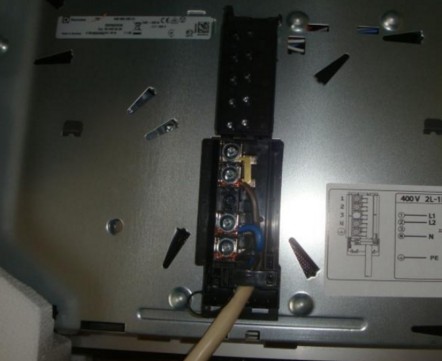

В зависимости от модели духового шкафа он может иметь сзади трёхконтактный разъём для подключения силового кабеля или просто клемник с винтами. В последнем случае под шайбы винтов затягивается отрезок 3-х жильного кабеля на другой конец, которого, монтируется «евровилка». Все винты имеют маркировку фазы, ноля и земли, но в любом случае эта работа выполняется очень аккуратно.

Розетка и вилка с заземляющим контактом.

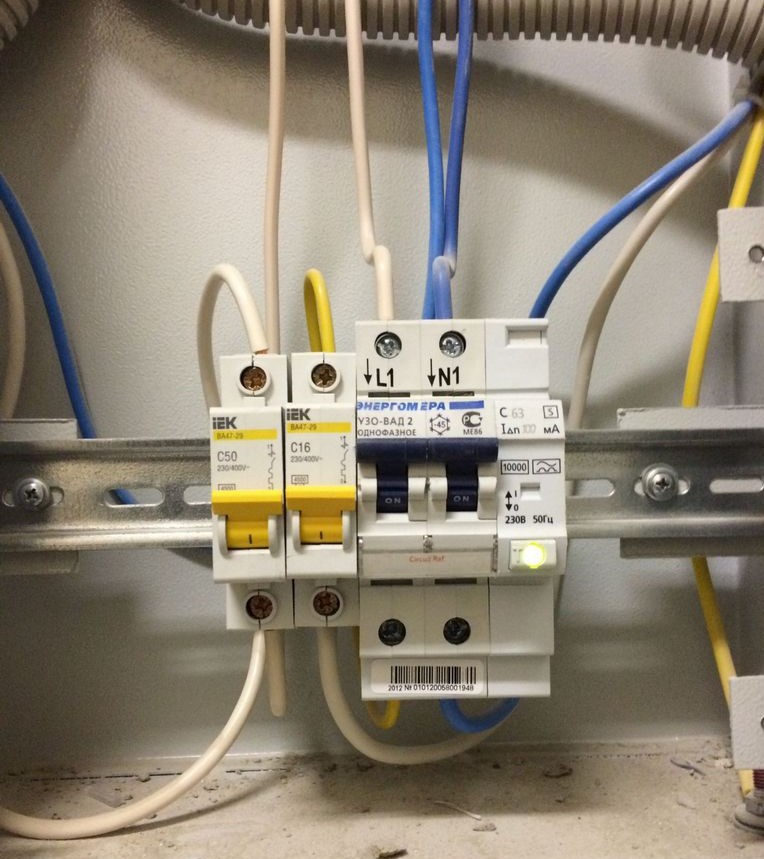

Слева вверху основной автомат, дальше монтируется УЗО (устройство защитного отключения). Под ним индивидуальный автомат духового шкафа. На рисунке не показана розетка. Автоматы и УЗО находятся в силовом щитке вашей квартиры.

Подключение газового духового шкафа

Основные работы по изготовлению ниши ничем не отличаются от тех же работ как при установке электрического духового шкафа. Величины вентиляционных зазоров так же одинаковые. При подключении газового шкафа есть только одна проблема. Духовой шкаф подключается к газовой магистрали гибким шлангом и самое главное это полная герметизация соединений.

Кроме того газовый духовой шкаф должен подключаться к магистрали через отдельный кран. И если электрические монтажные соединения может сделать практически каждый, то подключение любого газового оборудования выполняется только мастерами газовой службы. Поэтому никакая самодеятельность при подключении газовой духовки недопустима.

Возможно, Вас заинтересует:

Как почистить, отмыть духовку? - Несколько полезных советов как лучше почистить, отмыть духовку

Духовой шкаф с функцией СВЧ (микроволновки) - Духовка с функцией микроволновки - особенности, принцип работы, выбор, отзывы

Варочная поверхность и духовой шкаф представляют собой мощные потребители электроэнергии, для работы которых должны использоваться выделенные линии с отдельными розетками специальной конструкции. Выясним, как подключить розетку для варочной панели и духового шкафа самостоятельно.

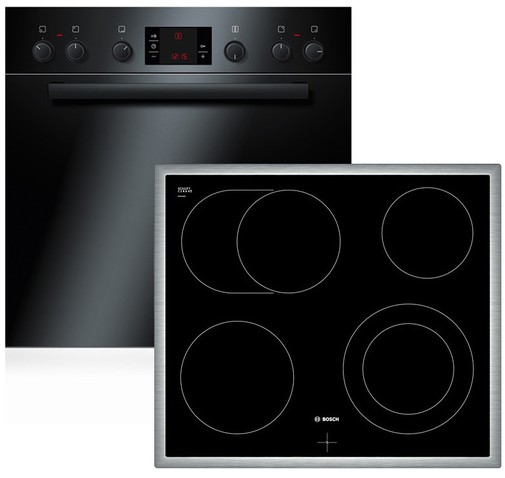

Виды варочных панелей

Различают два типа плит:

1. Зависимая (связанная) поверхность. Ее работой можно управлять при помощи рукояток, размещенных на электрической духовке.
2. Несвязанная. Получает питание по выделенной линии и управляется собственными средствами.

Важно! Отдельную варочную панель и духовку нельзя подключать к одной розетке. Для питания каждого из этих устройств прокладывается собственная линия. В комбинированной изделии с электрическим духовым шкафом и индукционной поверхностью последняя подключается к клеммам духовки.

Индукционные плиты

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа работы, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и производит тепловую энергию.

Преимущества индукционных моделей:

1. Высокая эффективность функционирования и скорость нагревания посуды.
2. Включенная плита воздействует только на металлические емкости, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
3. Глянцевая рабочая поверхность сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные устройства не слишком распространены, поскольку имеют некоторые недостатки:

1. Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
2. Довольно высокая цена подобного оборудования.
3. Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Выбор устройств для подключения панели

Мощность большинства моделей современных духовых шкафов составляет 3–3,5 кВт. Варочная поверхность потребляет до 7 кВт. Для подключения духовки необходимо использовать силовую розетку и электрические кабели, номинальный ток которых составляет не менее 16 А. Питание более мощных моделей этого кухонного оборудования осуществляется через силовые розетки с номинальным током 32 А, при этом каждый из таких потребителей должен иметь свою розетку.

Что касается кабеля, по которому осуществляется подключение варочной панели или духового шкафа к распределительному щитку, то при номинальном токе 16 А следует выбрать медный провод сечением 2,5 мм2, а при 32 А – 6 мм2. Дополнительные условия – негорючесть, двойная изоляция, влагоустойчивость.

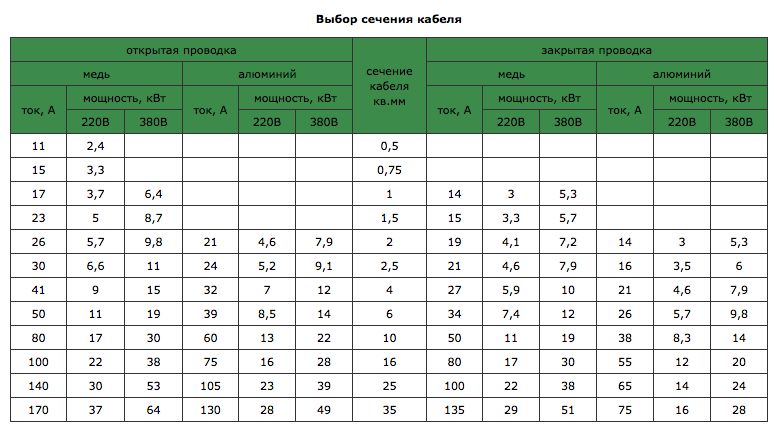

Для облегчения выбора необходимого диаметра жил провода может быть использована следующая таблица:

Большинство современных варочных панелей поставляется со шнуром без электрической вилки, ее необходимо подбирать в соответствии с установленным штепсельным разъемом, а также используемой схемой подключения устройства и напряжением сети.

Способы подключения

Для подводки питания плиты можно использовать одну из следующих схем:

1. Однофазная. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому подобное оборудование оснащается стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Однофазное подключение потребителей осуществляется при помощи трехжильного кабеля, в состав которого входит фазный (L), нулевой (N) и заземляющий (PE) проводники. Если монтаж варочной панели выполняется в доме старой постройки, где проводка проложена алюминиевым кабелем, то линию, питающую эти потребители, нужно заменить с целью обеспечения необходимого уровня надежности и электрической безопасности.

Сечение и материалы проводки в новостройках уже рассчитаны на эксплуатацию приборов с высоким энергопотреблением.

Для установки плиты своими руками, а также подключения особенно мощных моделей духовых шкафов используют силовую розетку с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазное электроустановочное изделие.

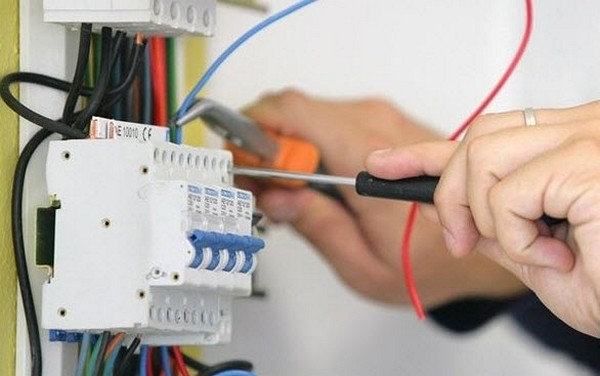

Подключение линии к электрощиту

При подсоединении конфорок или духового шкафа к электрическому щитку для каждого из этих устройств следует использовать одну линию, защищенную собственным автоматическим предохранителем. При этом для приборов с номинальным током 16 А используется автомат на 25 А, а для потребителей, сила тока которых составляет 32 А, – на 40 А.

В обязательном порядке нужно подключать защитное заземление. В таких приборах, как варочная поверхность или духовой шкаф, питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу прибора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Важно! Нельзя перепутать местами заземляющий и нулевой проводник при их подключении. Одна такая ошибка может привести к тяжелым последствиям.

Зачастую случается так, что выведенные для подключения плиты провода имеют одинаковый цвет изоляции либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазную жилу идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для этих целей используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

1. На месте установки электрической розетки, которая предназначена для питания конфорок плиты или духового шкафа, определяется фаза с помощью индикаторной отвертки. Ее нужно подписать или пометить кусочком изоленты.
2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого кабеля, уходящего к потребителю. Идентифицировать фазный и нулевой провода достаточно легко с помощью индикаторной отвертки. Что касается заземляющего кабеля, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. Уровень, соответствующий минимальному значению, укажет на нулевой кабель.
5. После того, как все концы проводов идентифицированы и подписаны, выполняется монтаж розетки и подсоединение кабеля к автоматическому предохранителю.

Одним из вариантов установки плиты является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатное управление. В случае отказа кнопочной панели на устройстве обесточить его будет достаточно сложно.

Выполнение работ

Порядок действий по запитыванию варочной панели или духового шкафа своими руками может быть следующим:

• Выбирается сечение электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока предохранителя-автомата и розетки. Если линия электропитания уже проложена, то необходимо оценить ее возможности в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
• На основании инструкции по эксплуатации варочной панели и с учетом характеристик домашней электросети нужно выбрать одно-, двух- или трехфазное подсоединение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

• Прокладывается кабель к распределительному щитку. Подсоединение варочной панели или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
• Производится монтаж электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда отличается от фазного и нулевого. Он может иметь другую форму, размер или иное расположение.
• Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовление ниши, предназначенной для установки монтажной коробки.

Обратите внимание! Розетка устанавливается на высоте не менее 30 см от поверхности пола.

• Выполняется соединение кабеля на электрическом щитке с использованием автоматического выключателя и УЗО (в качестве альтернативы этим двум устройствам может быть использован дифференциальный автомат).

Запитывание мощных бытовых потребителей своими руками является хотя и не сложной, но очень ответственной задачей. Для ее выполнения нужно тщательно придерживаться рекомендаций изготовителей оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети. Наглядно весь процесс демонстрирует видео ниже.
