Какое давление должно кислородном баллоне. Устройство и использование кислородных баллонов

Использование кислорода в сфере газовой сварки происходит практически повсеместно. Кислород в баллонах используется вместе с другими горючими газами, чтобы повысить температуру горения, тогда как они обеспечивают защиту от влияния на сварочную ванну негативных факторов. Это негорючий газ, масса которого выше, чем у воздуха. Кислород не обладает запахом, но очень хорошо поддерживает горение, благодаря чему и получил столь широкое распространение.

Использование его совместно с инертными газами обусловлено тем, что, несмотря на высокую химическую активность, с ними он не способен образовывать оксиды. Стойкими к его окислению проявляют еще благородные металлы, но они не применяются в данной сфере.

Область применения

Кислород в баллонах для сварки находит применение во многих областях промышленности. Практически все места, где используется полуавтомат или газовая сварка, требуют . С его помощью осуществляется газопламенная обработка металла, как до начала сварки, так и после нее.

Если рассматривать применение газа для резки, то он становится неотъемлемым, так как именно он дает высокую температуру струи, которая прожигает металлические изделия. минимально допустимая чистота кислорода для использования кислорода в сфере сварки составляет 99,2%. Лучше, если этот показатель будет выше, если речь идет об ответственных работах. В домашнем применении встречаются бюджетные варианты и 92% кислорода.

Преимущества использования

Кислород в баллонах применяется почти постоянно во время сваривания металлов газами. Такая востребованность объясняется следующим рядом преимуществ:

• Использование кислорода хоть и является достаточно опасным из-за риска возникновения пожара или взрыва, но он более безопасный, чем другие газы подобного рода;
• Вещество доступно и обладает относительно невысокой стоимостью, что снижает себестоимость получаемых швов;
• Хранение и транспортировка не вызывают особых проблем, хоть и требуют соблюдения правил безопасности;
• Кислород нормально переносит взаимодействие с инертными газами и не ухудшает качество сварки;
• Его свойства отлично подходят для резки.

Виды баллонов для кислорода

Баллоны для хранения и транспортировки данного газа производятся из углеродистой или высоколегированной стали. Толщина стенок у них составляет около 8 мм. Изделие обладает цилиндрической формы и закруглено с одной стороны. На горловине располагается кольцо, на которое устанавливается защитный колпак. Колпак служит для защиты редуктора от повреждения. С нижней стороны баллона располагается башмак для установки его в вертикальное положение.

На вентиль ставится специальный уплотнитель. Все используемые изделия должны пройти специальную проверку на техническую пригодность, которая проводится раз в несколько лет.

Заправка баллонов с кислородом разрешается только в проверенные емкости. Если на изделии заметны следы ржавчины и имеются вмятины, но корпус сохранен в целости, то их можно использовать, но при пониженном давлении.

Основные различия изделий состоят в объеме, так как выпускаются баллоны от 1 до 40 литров.

Здесь приведены некоторые важные параметры распространенных видов:

Объем, литры	Рабочее давление, МПа	Габариты, мм		Масса, кг
	Сталь 45	Диаметр	Длина
	14,7	0,089	0,25	1,8
5	14,7	0,14	0,475
	14,7	0,14	0,885	13
20	14,7	0,219	0,74

Наиболее часто кислород в баллонах встречается в емкостях на 40 литров:

Расчет объема кислорода в баллонах

Когда происходит заправка баллонов кислородом и прочие процедуры, которые требуют определить количество материала, требуется использовать формулы расчета. Чтобы узнать объем вещества, который находится в объеме, следует использовать такую формулу: V = K1 Vб.

В данном случае параметр К1 является коэффициентом определения объема газа в емкости. Для кислорода он составляет 0,968*Р + 1.

Vб – это вместительность конкретно взятого баллона, измеряемая в дм кубических.

Р – давление газа в баллоне. Оно измеряется манометром в единицах «кг*с/см 2 ».

Инструкция по использованию баллонов при сварке

Кислород в баллонах не горюч и не токсичен, у него нет повышенной предрасположенности к взрывам, но из-за окислительных свойств для работы с ним нужно применять только разрешенные материалы. Во время работы нельзя использовать перчатки, на которых есть следы масла. Это может привести к воспламенению перчаток и прочей рабочей одежды.

Все легковоспламеняющиеся и горючие вещества должны находится на расстоянии, как минимум, 5-10 метров от баллона и источника пламени. Баллоны должны быть обезжиренными, чтобы не воспламенил их. При работе нужно закреплять баллон, чтобы он не падал, так как это может привести к взрыву или пожару.

По технике безопасности баллон лучше всего располагать в вертикальном положении.»

Хранение и транспортировка баллонов

Хранение баллонов с кислородом обусловлено ГОСТ 26460. Это означает, что давление газа при нормальных условия в то время, когда он не используются, должно составлять 14,7 МПа. Отклонения допускаются в размере 0,5 МПа. Транспортировка и хранение производится чаще всего в жидком виде, а газификация вещества делается уже на месте использования. Технический газ можно транспортировать по трубопроводу и давление в данном случае определяется параметрами самого трубопровода.

Превращение жидкого кислорода в газообразный производится при помощи специальных газификаторов или насосов. Это очень продуктивно, так как увеличение объема составляет, примерно, в 960 раз.

Согласно правилам, в возвратных баллонах давление кислорода должно составлять, как минимум, 0,05 МПа.

Заключение

Использование данного газа помогает достичь требуемых параметров сварки. Для каждого режима нужны свои параметры соотношения данного газа к защитному. Несмотря на то, что кислород в чистом виде является вредным для сварочной ванны, при использовании инертных газов он не создает большого вреда, как тот, который находится в атмосфере. уникальны, что и делает его одним из самых часто используемых газов при сварке. Главное в данном деле не забывать о правилах безопасности.

Кислородный баллон представляет собой металлическую емкость, предназначенную для транспортировки кислорода. Форма выпуска баллона регулируется ГОСТом 949-73.

Основное применение баллоны кислородные нашли в сварочном деле, однако распространено их использование в медицине и пищевом производстве. В последних вариантах применяется чистый кислород, в то время как промышленные работы происходят с применением технического O2.

Высокую эффективность в производстве показывают кислородные баллоны, подлежащие свободному перемещению. Их мобильность ускоряет процесс работы, исключая этапы долгой специализированной доставки.

Согласно вышеназванному ГОСТу, баллоны для транспортировки кислорода выполняются в виде широкой бесшовной трубы из прочной стали. Этим объясняется большой вес емкости. Объем вещества в баллоне – 40 кубических дециметров, однако, встречаются и нестандартные варианты. Маленькие баллоны вместимостью 1,5,10,13,20 литров изготавливаются, согласно тем же ГОСТам, что и баллоны стандартной емкости.

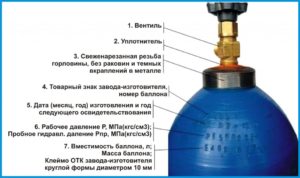

Рассмотрим основные составляющие емкости кислородного баллона:

• Верхний вентиль

Латунная деталь, установленная в верхней части баллона кислородного. В целях безопасности вентиль всегда закрыт колпаком. Колпак выполняется из алюминия или пластмассы. Несмотря на то, что заглушка является неотъемлемой комплектующей, она может быть изготовлена из любого материала. Причина в том, что внешние части запирающего механизма не соприкасаются с горючим содержимым баллона. Вес стандартного вентиля достигает 2 килограмма.

• Башмак

Представляет собой стальную ленту в виде кольца, наваренную на баллон. Позволяет придать емкости вертикальное положение. Вес башмака стандартного баллона более 5 килограмм.

Баллоны, используемые для медицинских целей, выпускают с тележками или с пластмассовыми футлярами. В независимости от формы выпуска, чистый кислород должен присутствовать в любом медицинском учреждении и в каждой машине неотложной помощи. Мобильные баллоны в машинах скорой помощи должны мало весить, чтобы сотрудник кареты в нужный момент мог поднять и перенести емкость.

Любая емкость с кислородом подлежит обязательной государственной сертификации.

Маркировка кислорода и обозначение цветом

Для идентификации технического вещества внутри баллона используют специальные маркировочные стикеры и цветовые обозначения. Они едины и не подлежат изменению по желанию негосударственных структур. Для сжатого кислорода используют баллон, окрашенный в голубой цвет с черной надписью «Кислород». Остальные данные наносятся на неокрашенную часть емкости. К таким данным относят: номер емкости, вес с обозначением «кг» баллона и вес составляющих частей, емкость с обозначением в литрах, давление, дата и технические характеристики последнего испытания, название производителя, клеймо техконтроля от производителя.

Применение O2 в сварке и резке металла

Кислород в баллонах для сварки и резки металлических изделий применяется повсеместно. Это обусловлено его свойствами: при соприкосновении с воздухом О2 дает пламя, внутренняя температура которого достигает 3000°C. Это температура, при которой можно соединить многие виды металлов.

Процент объемного кислородного содержания для сварки:

• От 99,2% — используется в кислородно ацетиленовой сварке
• 92%-98% — используется при поверхностной закалке металла, пайке.

Транспортировку и хранение большого объёма кислорода необходимо осуществлять в жидком виде. В этом случае сжиженный газ испаряется, принося значительные финансовые потери, однако повышенная степень безопасности оправдывает такие действия с лихвой.

Сварка и резка металла производится газообразным кислородом, поэтому перед началом процесса необходимо его превращение в газ. Для этого существуют бензонасосные и насосные газификационные установки (например, стационарная СГУ-1). Они газифицируют не переохлажденный кислород, наполняя им баллоны. Давление при наполнении реципиентов доходит до 240 кгс/см2 (24 МПа).

Техника безопасности при работе с кислородом

Кислородная сварка – один из самых опасных процессов на производстве. Приступая к выполнению таких работ, необходимо придерживаться общих правил безопасности при обращении с О2:

1. Кислород, взаимодействуя с другими горючими веществами, может вызвать воспламенение. Для работы с ним можно использовать только те материалы, которые сделают процесс сварки или резки, безопасным;
2. Сжатый кислород под давлением более 30 кгс/см2 контактируя с жирами и маслами окисляет их. Результат окисления с выделением теплоты – взрыв. Поэтому перед началом работ нужно убедиться в отсутствии жирных пятен на одежде специалистов, полу и на баллонах;
3. Сварка кислородом должна происходить в помещении, содержание кислорода в котором не превышает 23%;
4. После любого рабочего процесса, который включает в себя взаимодействие человека и кислорода, необходимо избегать огня. Одежду лучше проветривать в течение ½ часа;
5. Жидкий кислород вызывает обморожение мягких тканей человека. Попадая на слизистые оболочки, кислород вызывает химический ожег. Любая работа со сжиженным веществом должна производиться в защитных перчатках и очках;
6. Ни в коем случае нельзя использовать трубопровод для транспортировки O2 для перемещения других газов. Пустой трубопровод необходимо прочищать от жиров, не допускать повреждений и нагревания.Несмотря на то, что кислород важное вещество для производственных работ и для обеспечения жизнедеятельности в медицинских условиях, он опасен. Длительное пребывание человека в помещении с повышенной концентрацией кислорода ведет к ухудшению самочувствия и обморожению кожных покровов. Работать с данным газом можно после соблюдения всех условий безопасности.

Давление кислородного баллона важный показатель. В этой статье рассказывается, как рассчитать количество кислорода. Какое давление оставляют в баллоне после использования.

Кислород – газ не имеющий цвет, вкус и запах. Проявляется в светло – голубым цветом когда температура опускается до -183 гр. С. Замерзает при температуре -218,8 гр.С. Плотность 1,43 кг./м3. Активно поддерживает процесс горения, поэтому используется для резки металла.

Получают кислород из воздуха очищая от примесей воздушную смесь. После сжатия и охлаждения, воздух делится на азот и кислород. Азот закипает быстрее кислорода. Нагревая медленно газы, азот испаряется, кислород остается в емкости.

Транспортируется в металлических баллонах синего цвета с надписью «КИСЛОРОД», наносится краской черного цвета. Давление в баллоне с кислородом измеряется манометром и составляет 150 – 200 кгс/см2 или 14,7 – 19,6 МПа. Кислородное давление регулируется ГОСТом 5583-78.

В сварочных работах применяют технический кислород. Он делится на 2 сорта по ГОСТ 5583-78.
1 сорт содержит – 99,8% О2
2 сорт содержит – 99,5% О2.

Чтобы определить количество кислорода в баллоне применяют формулу
Vk = VbPk,
Vk – объем кислорода в баллоне, измеряется в литрах;
Vb – водная часть баллона, измеряется в литрах;
Рk – давление кислорода в баллоне, измеряется в кгс/см2.
Исходя из полученных результатов, в полном баллоне количество кислорода равно: 40*150=6000 л, что равно 6 м3, давление 760 мм.рт.ст.

Давление в кислородном баллоне меняется с изменением температуры.
T -40C - 120 кгс/см2
T -20C - 130 кгс/см2
T -0C - 140 кгс/см2
T +20C - 150 кгс/см2 = стандартный показатель.
T +40C - 160 кгс/см2
Благоприятная температура хранения кислорода +20 гр.С.

Как устроен баллон для кислорода

Кислородный баллон – металлическая емкость цилиндрической формы голубого цвета. Изготавливается бесшовным методом из стали толщиной 6-8 мм, предназначен для хранения кислорода в газообразном состоянии.

Составляющие кислородного баллона:

1. Основание.
2. Башмак удерживает баллон в вертикальном положении.
3. Латунный вентиль. Вкручивается в баллон.
4. Колпак безопасности. Устанавливается поверх вентиля. Защищает от попадания взрывоопасных веществ.
5. Табличка из стали она же паспорт баллона, содержит информацию о баллоне: дата заправки и Т.О., завод – изготовитель и др.

Кислородные баллоны для производственных нужд выпускают в двух объемах – 40 и 50 литров. Давление в 40 л кислородном баллоне 150 кгс/см2, в 50 л баллоне 200 кгс/см2. Средний вес 40 л баллона – 67 кг, 50 л – 105 кг.

Масса заправленного баллона зависит от газового давления.

Как правильно хранить и транспортировать кислородные баллоны

На производствах, баллоны хранятся в помещениях из негорючих материалов. Помещение оборудовано водяным или паровым отоплением. Склады кислородных баллонов освещаются электрическим светом. Складские помещения с кислородными баллонами располагаются на удалении от производственных помещений.

Для перемещения баллонов используют баллонные тележки или носилки. Внутри помещения кантуют вручную.

Внимание!

Запрещается носить баллоны на руках или на плечах. Категорически запрещается соприкосновение кислорода с маслом или другими жировыми субстанциями – взрывоопасно.

Как транспортируют кислород на дальние расстояния

Кислородные баллоны перевозятся на рессорных машинах с оборудованным грузовым отсеком. Баллоны укладываются горизонтально в металлические ячейки. Для уплотнения ячеек используют войлок. Укладывая баллоны, следят за тем, чтобы вентили находились с одной стороны. В жаркую погоду баллоны с кислородом укрывают брезентом.

Выполняя сварочные работы, запрещается подносить открытый огонь менее чем на 5 метров. Замерший вентиль нельзя греть огнем. Замерзший вентиль отогревается горячей водой или паром. Выполняя сварочные работы, баллон устанавливается вертикально или под наклоном, чтобы вентиль находился выше дна емкости.

Колпак откручивается вручную или ключом. Отвинтив колпак, осматривается вентиль на предмет повреждений.

Запрещается:

• откручивать вентиль резкими ударами;
• пользоваться поврежденным баллоном;
• открывать вентиль с жировыми пятнами;
• использовать баллон с просроченным сроком испытания.

Перед началом использования вентиль продувают. Для продувки кратковременно открывают вентиль. После этого, присоединяют редуктор. Вентиль плавно откручивается. Резкое открытие чревато воспламенением газа.

Как рассчитать расходуемый кислород

Работая с кислородом, манометром контролируют, какое давление остается в кислородном баллоне. Баллоны не опустошают в ноль. В емкости остается кислород с давлением 0,5 кгс/см2. По газовым остаткам, заправочная станция определяет, каким газом был наполнен баллон. Зная эту информацию, не придется промывать баллон перед заправкой.

После опустошения баллона до 0,5-1 кгс/см2, подписывают мелом «ПУСТОЙ». Надевают заглушку и колпак, отправляют на завод для планового осмотра или заправки.

Внимание!

Пользуясь кислородными баллонами, соблюдайте технику безопасности.

Газ пропан применяется для обеспечения работы варочных кухонных плит, отопления жилых, производственных и складских помещений, заправки автомобилей, газовой сварки и резки металла. В нашей стране для бытового газоснабжения чаще всего используются стальные пропановые баллоны, вместимостью 5, 12, 27 и 50 литров. Такие емкости легко отличить от других, - они всегда окрашиваются в красный цвет. Надпись «ПРОПАН» должна быть написана белыми прописными буквами высотой около 6 см.

Для того чтобы заказать пропановый баллон, вам нужно лишь позвонить нам или заполнить форму обратной связи на сайте. Наши консультанты с удовольствием предоставят исчерпывающую информацию по любому вопросу, связанному с газобаллонным оборудованием. Наши предложения прозрачны и выгодны, как и сам газ пропан.

Устройство пропановых баллонов

Конструктивно они представляют собой ёмкости, изготовленные из углеродистой стали толщиной 3 мм. К одношовному сварному цилиндру с одной стороны приваривают штампованное дно с подставкой-башмаком, с другой - полусферическую горловину для установки вентиля. К последнему подключается различное заправочное или раздаточное оборудование. Основная масса устройств-потребителей пропана (газовые плиты, титаны, сварочные горелки, отопительные котлы) требуют пониженного давления. Для этого на вентиль устанавливается редуктор (самый распространенный - БПО-5-5).

На верхней части горловины размещается паспорт, на котором выбиваются основные технические параметры устройства. К ним относятся: наименование завода-производителя, клеймо ОТК, индивидуальный номер, месяц и год изготовления, дата проверки (обновляемая каждые 5 лет), объем, масса в пустом и заправленном состоянии.

Масса и размер баллонов различной ёмкости

Сколько кг пропана в 1 баллоне на 5, 12, 27, 50 литров? Узнать это можно в сертификате качества изделия или в нижеприведенной таблице. Здесь же можно найти, сколько весит баллон с пропаном на 5, 12, 27, 50 литров.

Объем	5 литров	12 литров	27 литров	50 литров
Масса порожнего баллона, кг	4	5,5	14,5	22,0
Масса резервуара с пропаном, кг	6	11	25,9	43,2
Масса хранящегося газа, кг	2	5,5	11,4	21,2
Высота балллона, мм	290	500	600	930
Диаметр циллиндра, мм	200	230	299	299

Какая резьба на пропановом баллоне?

На большинство бытовых баллонов для пропан-бутановой смеси устанавливаются вентили типа ВБ-2. Эти запорные устройства производятся по ГОСТ21804-94 и рассчитаны на давление до 1,6 MPa. Кран имеет левую резьбу СП21,8-1 (6 витков), позволяющую подключать любые редукторы с накидной гайкой и аналогичной резьбой.

Вентиль обеспечивает прочное соединение с горловиной, полную герметичность, имеет четкую маркировку и современный дизайн. Резьбовые поверхности смазываются специальной смазкой, уменьшающей трение в процессе эксплуатации. Резьбовая заглушка с резиновой прокладкой предотвращает утечку газа во время транспортировки или хранения. В устройстве предусмотрена защита от неквалифицированного ремонта лицами, не прошедшими соответствующего обучения. Надежность запорного устройства способствует длительной и безопасной эксплуатации газобаллонной конструкции.

Сколько м3 пропана в 1 баллоне на 5, 12, 27, 50 литров?

Мы произвели специальные расчеты, условно переводящие пропан-бутан в газообразное состояние. При стандартных условиях (100 кПа, 288 К) из 1кг сжиженного газа образуется 0,526 м³ пропана или 0,392 м³ бутана. Учитывая процентное соотношение смеси (60% проп.), объем горючего газа рассчитывается по формуле М*(0,526*0,6+0,392*0,4). Сколько кубов в баллоне пропана, можно посмотреть в приведенной ниже таблице. В последней строке - количество литров пропан-бутановой смеси (в жидкой фазе).

Следует иметь в виду, что теплотворная способность пропан-бутановой смеси в три раза выше, чем у природного газа (метана).

Правила безопасной эксплуатации пропановых баллонов

• При использовании и хранении нельзя допускать перегрева баллонов (например, надолго оставлять под прямыми солнечными лучами);
• не рекомендуется вытравливать пропан-бутановую смесь до полного опустошения резервуара (при определенных условиях он может всосать воздух, а это опасно);
• при транспортировке обязательно использовать заглушки и предохранительные колпаки;
• в случае обнаружения вмятин или других дефектов, изделие необходимо отправить на внеплановую перепроверку;
• частным лицам разрешается перевозить не более пяти баллонов в одном транспортном средстве (при этом они должны быть отделены прокладками друг от друга).
• необходимо постоянно контролировать состояние балонов, ведь не зря они считаются огне- и взрывоопасными объектами.

Какое давление газа в баллоне с пропаном?

Согласно ГОСТ15860-84 рабочее давление в резервуаре не должно превышать 1,6 МПа. При этом доля пропана в углеводородной смеси должна быть не меньшей, чем 60%. Это очень важно для безопасной эксплуатации газобаллонных установок. Конечно же, рассчитываются изделия на значительно большее давление - более 5,0 МПа. Производственные и периодические испытания проводятся под давлением 3,0 МПа.

Нормы заправки

На станциях заправки газовых баллонов сотрудники знакомы с нормативами. Так как слишком сильно заправленный баллон можно взорваться или у него может оторвать клапан. Так, что если вы заправляетесь у надёжного поставщика вам не о чем волноваться.

Преимущества пропановых баллонов

• Прекрасная альтернатива природному газу в тех местах, где нет газопроводной сети;
• удобство транспортировки и хранения (подходящая форма);
• высокое качество, обязательное тестирование каждого произведенного экземпляра;
• вариативность объемов (от 1 до 50 литров);
• полное соответствие государственным стандартам;
• абсолютная безопасность при условии соблюдения всех правил эксплуатации.

Сколько стоит баллон пропана на 5, 12, 27, 50 литров?

Цена зависит от конкретной местности, в которой проживает заказчик. Сколько стоит пустой баллон пропана в нашем регионе, а также стоимость заправки приведена в следующей таблице:

*цены указаны ориентировочные в зависимости от завода изготовителя

Цена баллона иногда в несколько раз превышает стоимость содержимого. Но зато многократная заправка позволяет использовать резервуары на протяжении многих лет и даже десятилетий.

Где приобрести пропановый баллон

Наша компания предоставляет вам возможность купить пропан по выгодной цене.

Наш регион имеет широкую сеть аттестованных предприятий по продаже и заправке баллонов. Самыми распространенными считаются резервуары, вместимостью 27 и 50 л., но по предварительному заказу Вам в кратчайшие сроки поставят изделия на 5 или 12 л.

При заправке, конечно, быстрее поменять свой баллон на уже заправленный. Однако многие предпочитают немного подождать, чтобы получить обратно собственный. Ведь он точно не пропускает газ и вовремя прошел необходимые испытания. Оператор сам следит, чтобы количество жидкого пропана не превышало 85% геометрической емкости сосуда. Это необходимо для того, чтобы при нагревании внутреннее давление не превысило допустимый порог. Если на дне имеются остатки содержимого (т. н. конденсат), заправщик обязан слить его в специальную емкость.
