Блок выключателей с розеткой. Розетка с выключателями в одном корпусе — установка, подключение и стоимость.

Чтобы подключить блок выключатель + розетка, следует соединить пять проводов в распределительной коробке.

1. Зеленый цвет, указанный в схеме, обозначает кабель заземления, а синий – ноль от распределяющей точки. Они подсоединяются к розетке в блоке напрямую.
2. Красным обозначается фаза, которую подключают к розетке, а потом в объеденный контакт кабеля напряжения прибора.
3. Остальные два кабеля присоединяют к двум контактам, которые, в свою очередь, отведены к двум светильникам и подключаются нажатием кнопки в санузле.

Устройство прибора предполагает, что в розетке есть три кабеля: фаза, ноль и заземление, выключатель же имеет только подключенную к нижнему контакту фазу (ноль идет на осветительный прибор). Однако верхняя часть контакта фазу будет иметь только после кнопок включения.

Электрические провода в коробке распределения делятся на две скрутки проводков, как на схеме (желтый и бежевый цвет). На провода с напряжением от световых ламп скручиваются аналогичные провода выключателя. Кабеля с нулевым напряжением и заземлением для работы осветительных приборов подаются с распределяющей коробки и соединений подключения розетки.

Обратите внимание! Если хотите обратный порядок для срабатывания клавиш просто поменяйте местами кабели желтого и бежевого цвета на переключателе.

Монтаж блока с одноклавишным выключателем и розеткой подключается по такой же схеме, только выпадает один кабель, желтый или бежевый. Для работы трехклавишного выключателя необходим шеститижилый кабель, дополнительный проводок которого будет подключаться рядом с желтым и бежевым на третий контакт.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

1. Разбор на составляющие розеток.
2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
3. Первая розетка, она же распределительная, подключается к электросети.
4. Установка электророзетки в монтажную коробку.
5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

1. Схемы подключения отличаются своей простотой , поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
2. Выключатель и розетка после установки будут находиться на одном уровне высоты.
3. Установка совмещенного блока соответствует современным европейским стандартам качества.
4. Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
5. Повышение уровня безопасности , поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

1. Заранее нужно подготовить необходимые инструменты , их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды , такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока , в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

1. Для внутреннего блока необходимо заблаговременно подготовить отверстие для , если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
2. В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется , их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
3. Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
4. После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
5. Нуль, идущий от электросети , соединяется с соответствующим розеточным проводом.
6. В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
7. Если подключение было произведено в точности с описанной выше схемой , то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

1. Редкое использование розетки по назначению.
2. Подключение к розетке потребителей , которые требуют частого включения и выключения.
3. Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу , к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выглядит следующим образом:

1. От общего раздаточного щита квартиры потребуется провести к распределителю кабель с двумя жилами для фазы и нуля.
2. После этого внутрь распределителя заводится три провода, идущие от совмещенного одноклавишного блока, и два провода от светильника, управление которым будет осуществляться через выключатель.
3. В распределителе необходимо соединить между собой фазу и кабель, который был протянут от клеммы розетки.
4. Нуль светильника должен быть подключен к нулю распределителя, а оставшийся свободным провод лампы соединяется с проводником, который имеет подключение к свободному контакту на выключателе.
5. Если подключаемый совмещенный блок был изготовлен в полном соответствии с европейским стандартом, то в нем дополнительном имеется заземление. В таком случае, внутрь распределителя потребуется проложить еще один провод, который будет предназначен для его подключения.

Многие современные модели дополнительно оборудованы подсветкой клавиш или иных элементов, она осуществляется за счет работы диодов. При этом, схема, по которой происходит подача питания , изначально входит в общую конструкцию совмещенного устройства, поэтому дополнительные действия для подключения подсветки проводить не требуется.

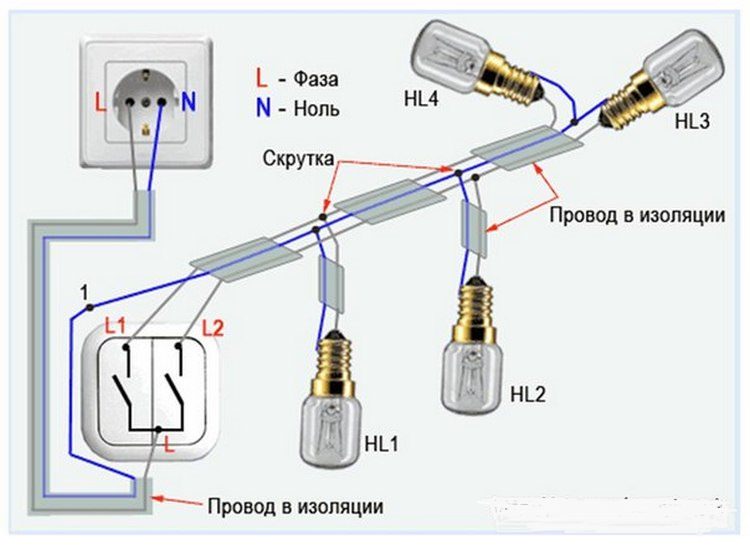

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
2. Подключение заземления и нуля , которые выходят из распределителя, осуществляется только к розетке.
3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
7. В случае, если не устраивают функции , выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Процесс подключения трехклавишного устройства не будет иметь принципиальных отличий, в нем просто увеличится количество проводников.

Как выбрать подходящий блок?

Широкий ассортимент моделей и модификаций подобных устройств, представленный на современном рынке, зачастую значительно усложняет процесс выбора.

Для того, чтобы купить подходящий блок и в последующем не жалеть о совершенном выборе, необходимо учитывать следующие важные критерии:

1. Необходимое количество розеток и кнопок выключателя , которые должны быть включены в конструкцию блока. На сегодняшний день, имеется большое количество самых разнообразных вариантов и лучше всего сразу сделать точный подсчет потребителей, чтобы в дальнейшем не пришлось пользоваться удлинителями.
2. Способ монтажа , который различается для внешних и внутренних устройств. Первый вариант рекомендован для помещений с открытой проводкой, поскольку визуально такой блок будет выглядеть более заметным и громоздким.
3. Дизайн приспособления , который позволит ему гармонично вписаться в общее внутреннее оформление помещения.

Обзор моделей

Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:

Совмещенный блок от производителя Makel

В конструкцию которого вошла одна розетка и . Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP

Цена такого устройства составляет около 300 рублей.

Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.

Цена модификации составляет 450-480 рублей.

Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям , но цена на такое устройство выше и составляет около 350-380 рублей.

Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.

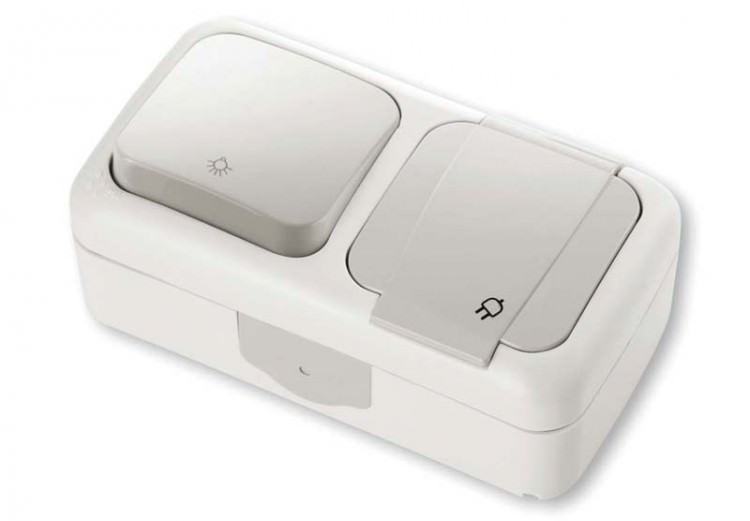

Viko

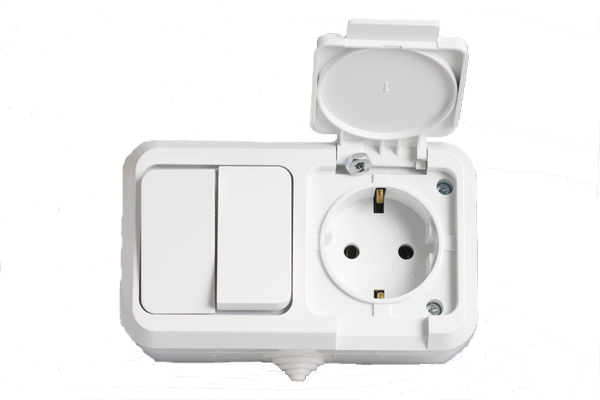

Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.

Этюд

Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.

Бэлла

Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.

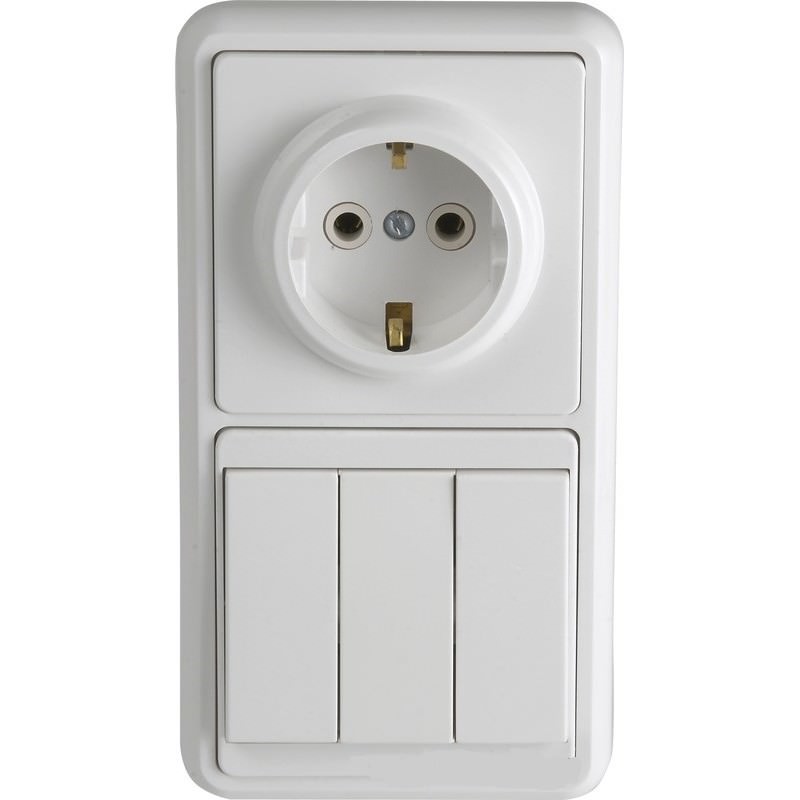

Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

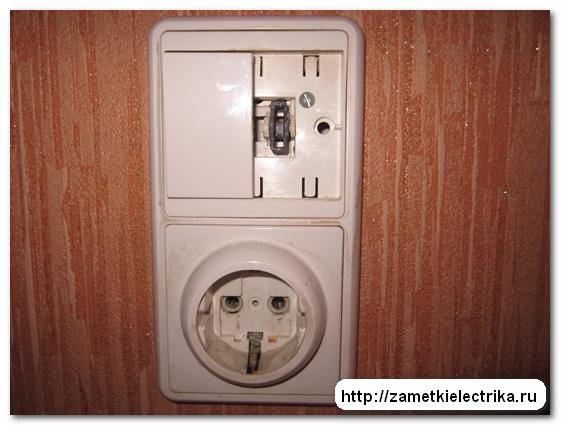

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

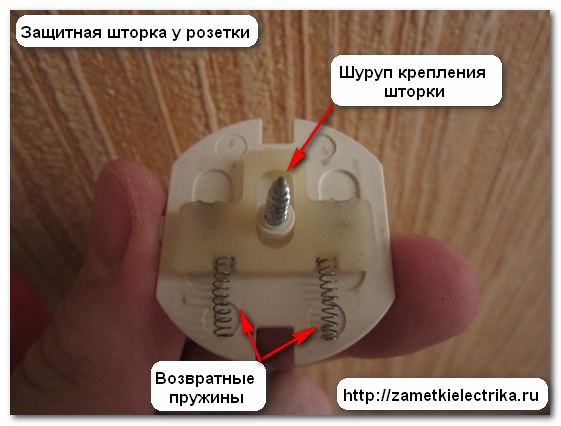

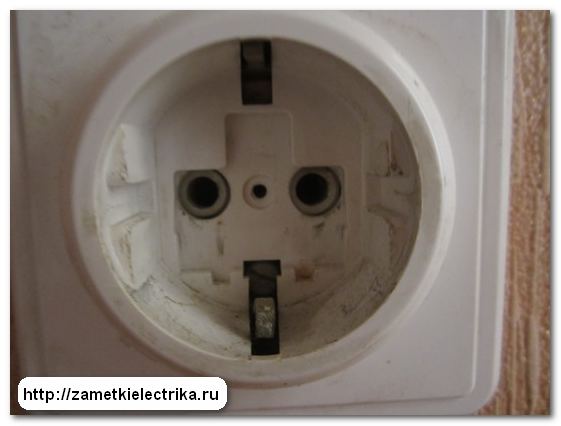

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

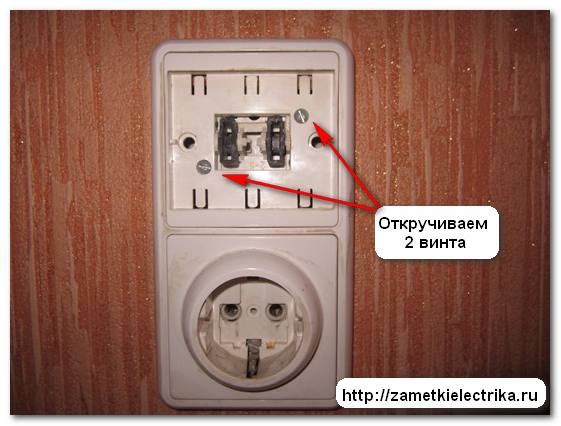

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

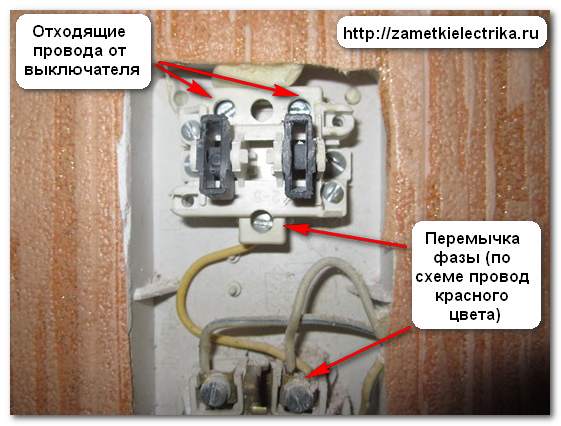

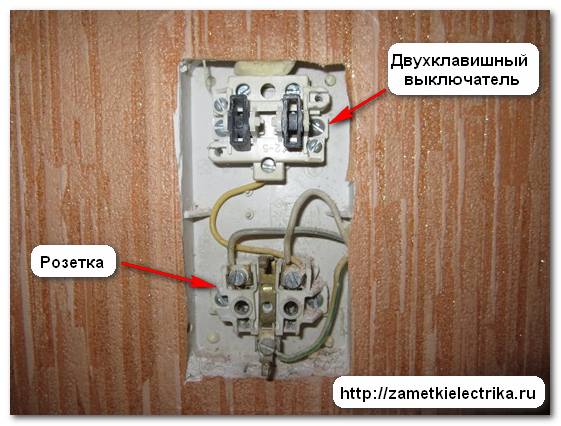

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

ПУЭ 6.2.4

6.2.5

Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов (исключение п. 6.1.28). При этом должны соблюдаться требования к допустимым отклонениям и колебаниям напряжения в осветительной сети в соответствии с ГОСТ 13109-87.

6.2.6

6.2.7

При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемые к шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

6.2.8

В местах присоединения линий питающей осветительной сети к линии питания электросиловых установок или к силовым распределительным пунктам (п. 6.2.5) должны устанавливаться аппараты защиты и управления.

При питании осветительной сети от силовых распределительных пунктов, к которым присоединены непосредственно силовые электроприемники, осветительная сеть должна подключаться к вводным зажимам этих пунктов.

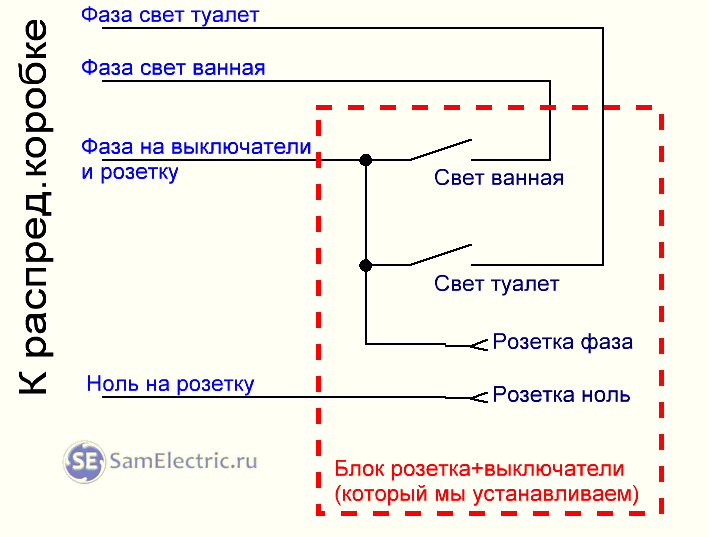

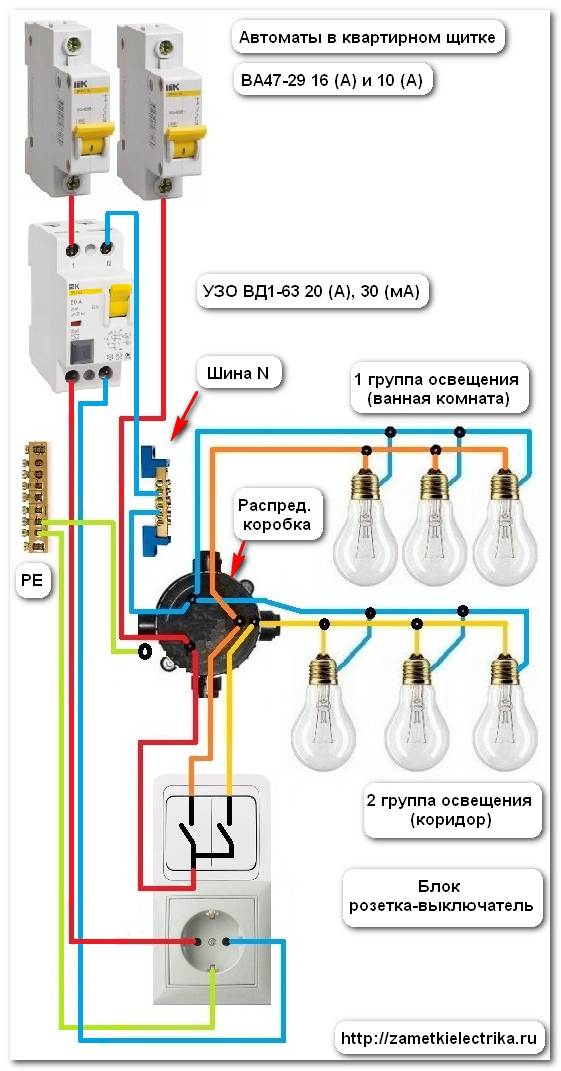

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) - распределительную коробку и двухклавишный выключатель.

И последнее. Если у вас установлен в стене советский блок выключатели+розетка и в розетку не лезит евровилка, то можно просто рассверлить входные отверстия розетки.

Всем жаркий летний привет из Таганрога!

В моей новой статье рассмотрим вопросы замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных «хрущевских» домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.

Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.

Как это чудо советского дизайна и технологии выглядит — показано на фото слева.

Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.

Схема подключения выключателей с розеткой в одном блоке

Схема в общем-то простая, однако приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и «уходят» два провода на питание светильников ванной и туалета. Фаза используется для питания розетки и выключателей. Ноль — только для розетки.

Схема подключения выключателей с розеткой

Строго говоря, при монтаже электропроводки группы освещения как правило разделяются. То есть, на выключатели и розетки должны идти разные питающие провода с , и выключаться при этом разными в электрощитке. Но так делали раньше, по бедности.

Демонтаж старого блока

Практически каждый день приходится сталкиваться с понятием «ПИПЕЦ». Ещё пипец — в конце статьи.

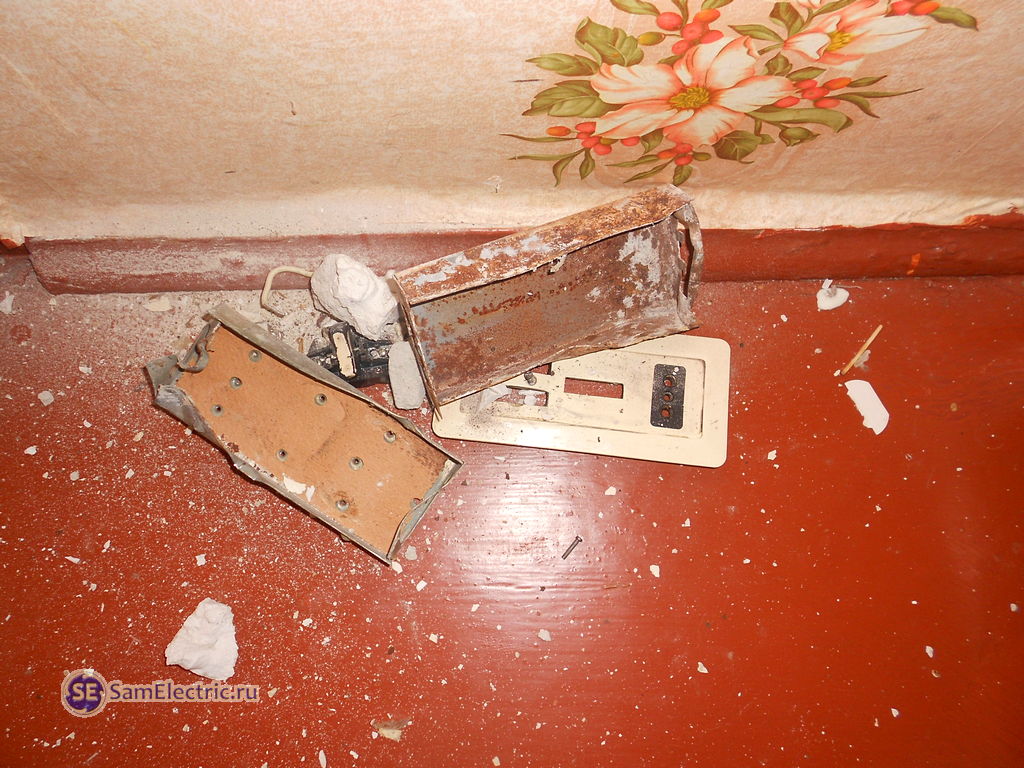

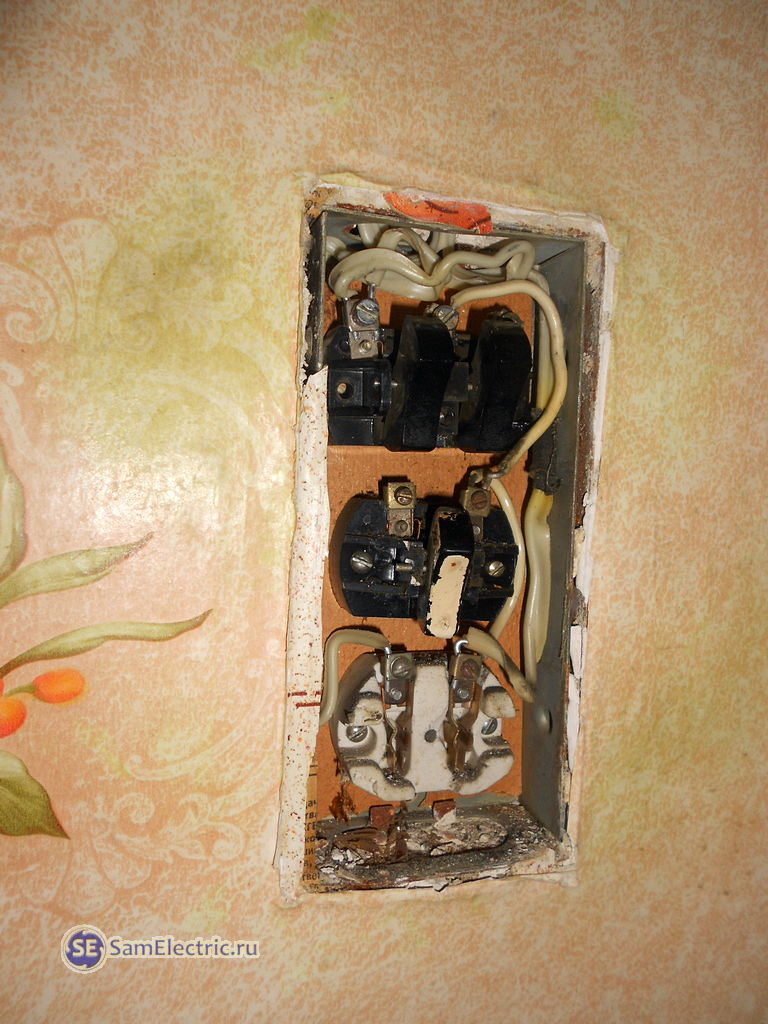

Итак, снимаем крышку, видим:

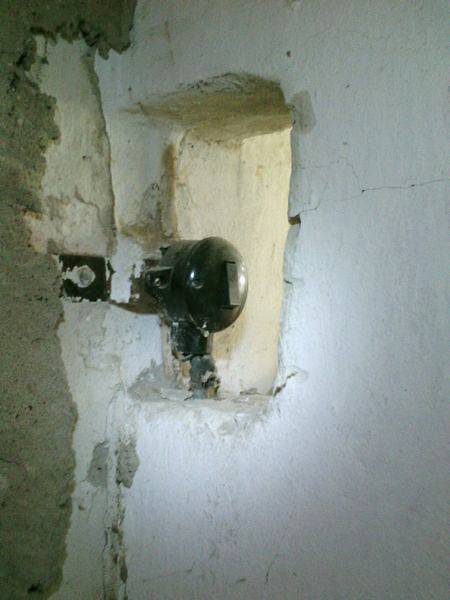

Что мы видим? Всё расшатано и ушатано, два верхних выключателя в совершенно убитом состоянии, третий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сравнению с ними более-менее, учитывая, что в таком месте ею почти не пользуются.

Панельному дому 40 лет. В день включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тысяч раз. Неплохо поработали.

На этом этапе разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай обязательно должен быть налобный фонарик, без него никак.

Вынимаем внутренности. Главное — не обломать провода и заметить, куда что приходит.

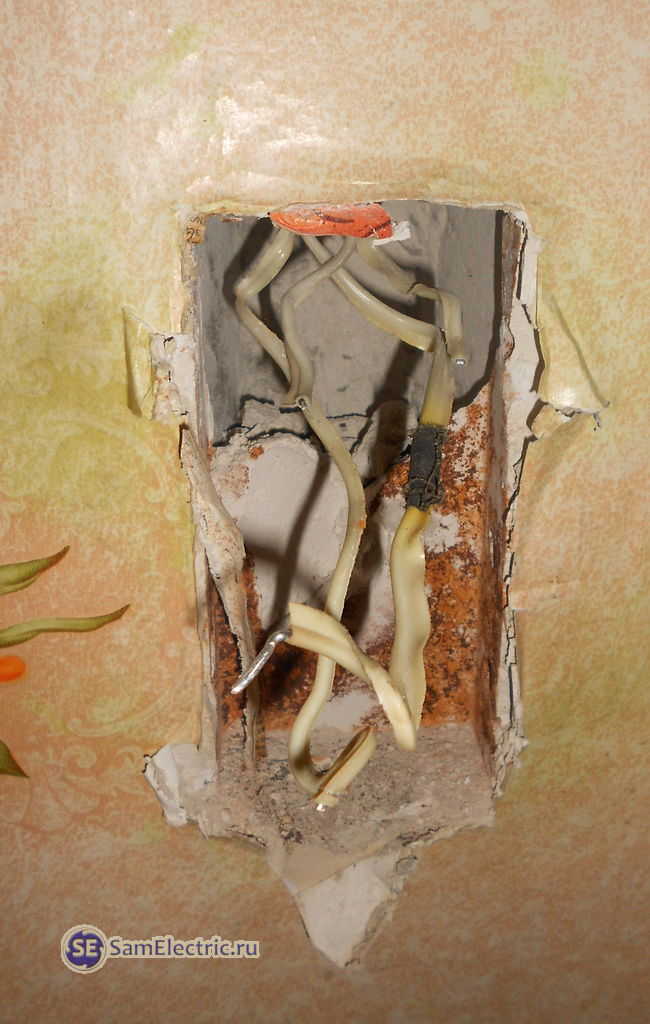

3.Вынимаем все внутренности — старую розетку, выключатели, металлическую коробку

Плохие концы, которые шли на выключатели, пришлось обрезать — всё равно они были короткие.

Два нижних провода — на розетку. Слева — ноль, справа — фаза, которую в старину электрики обозначали черной тряпичной изолентой (другой не было, маркеров тоже).

Стоит сказать, что антикварная металлическая установочная коробка почему-то крепится жесть как крепко. Прикручена какими-то винтами с гайками, которые обязательно прокручиваются. Менял такие блоки не один раз, и каждый раз выдирать эту коробку — мучение. Использую мощные плоскогубцы, большую плоскую отвертку.

4.Это больше никому никогда не пригодится. Спасибо за службу!

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

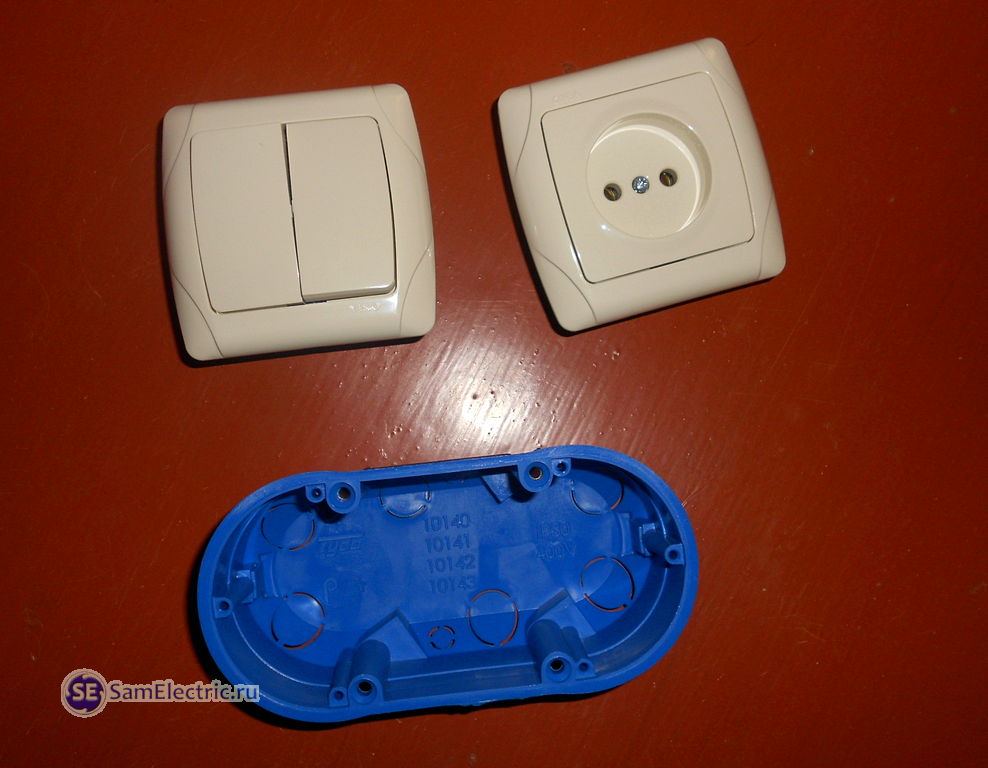

Ещё, чтобы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Выключатели и розетки в последнее время использую только турецкие, чаще всего VI-KO. Они — лучшие по цене/качеству, и очень удобны в монтаже. На фото показана модель VIKO Carmen, дизайн у них староват. И отделочники их не любят за округлую форму. В этом смысле лучше VIKO Karre — у них современный дизайн, и они имеют идеально прямоугольную форму.

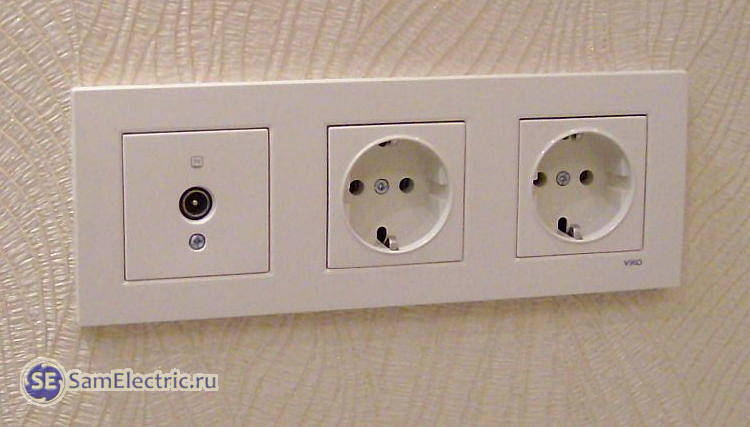

Розетки Karre — телевизионная и силовые под тройной рамкой. Фото из статьи

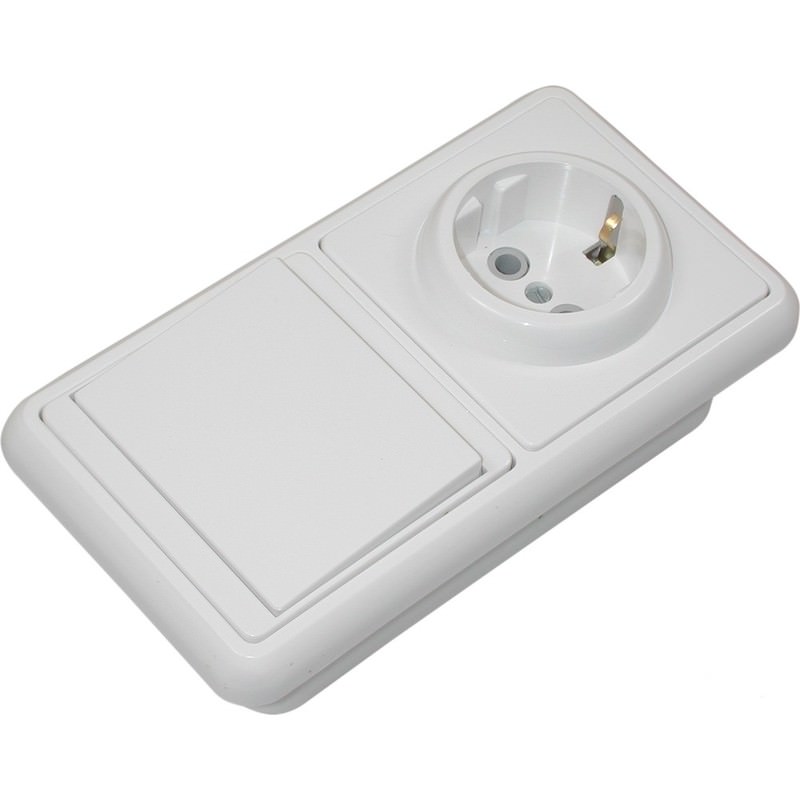

Есть готовые цельные блоки именно для таких целей, где в одном корпусе объединены розетка и двойной выключатель. Производства Белоруссии, и России. Очень неудобно, плохо, топорно. НЕ РЕКОМЕНДУЮ.

Коробка — специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

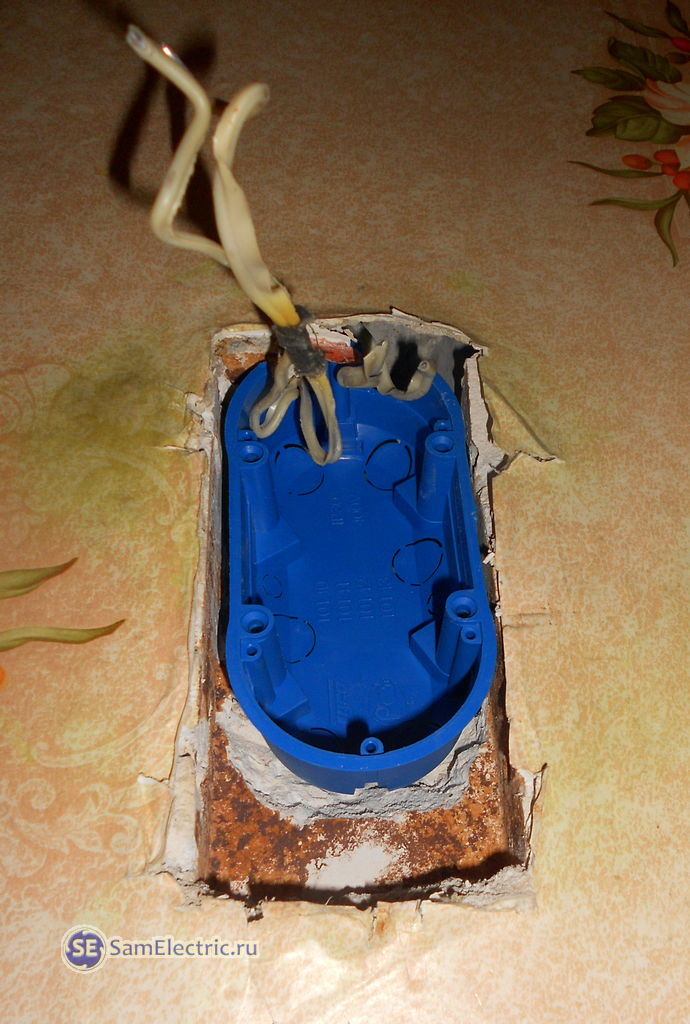

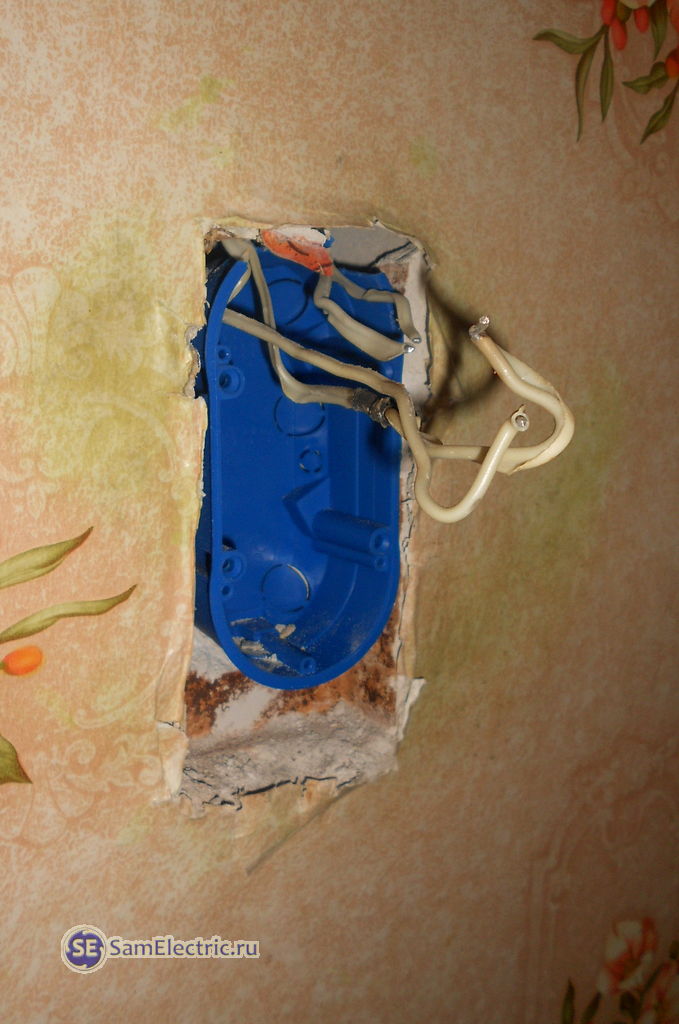

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть — покурить или (в моём случае) попросить хозяев налить чаю.

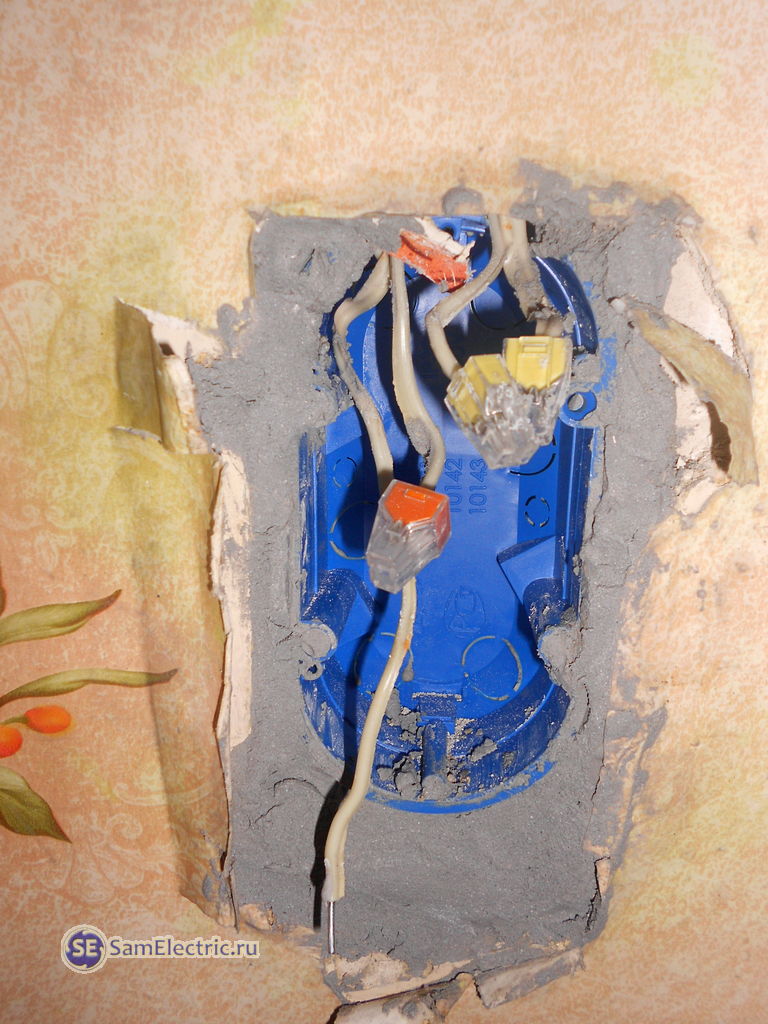

Теперь используем отрезки медного провода сечение 1,5 мм2 и , которые в здорово выручают.

Важно — чтобы вся эта конструкция простояла много лет (до ), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше — 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, .

Действуем снизу.

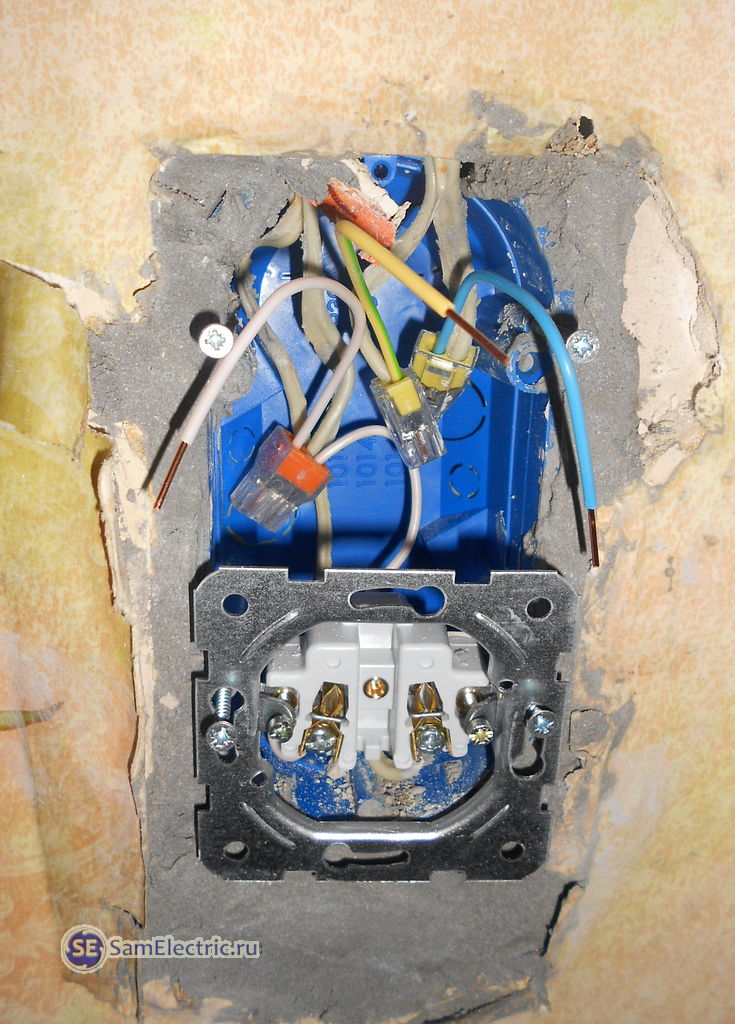

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной — на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

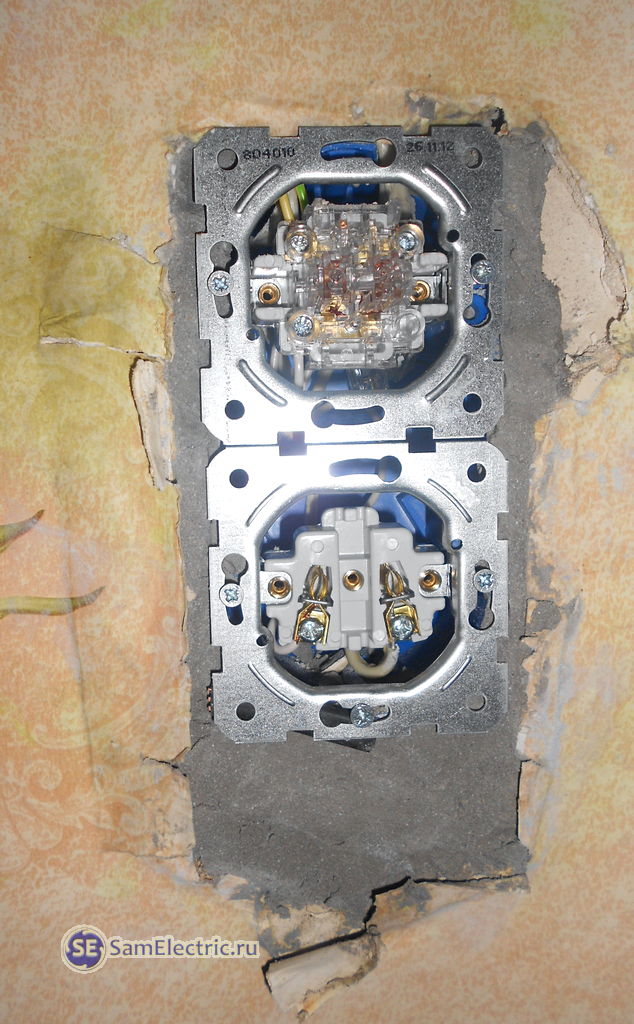

Фиксируем розетку саморезами в коробке. Я уже писал, кто не читал — очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

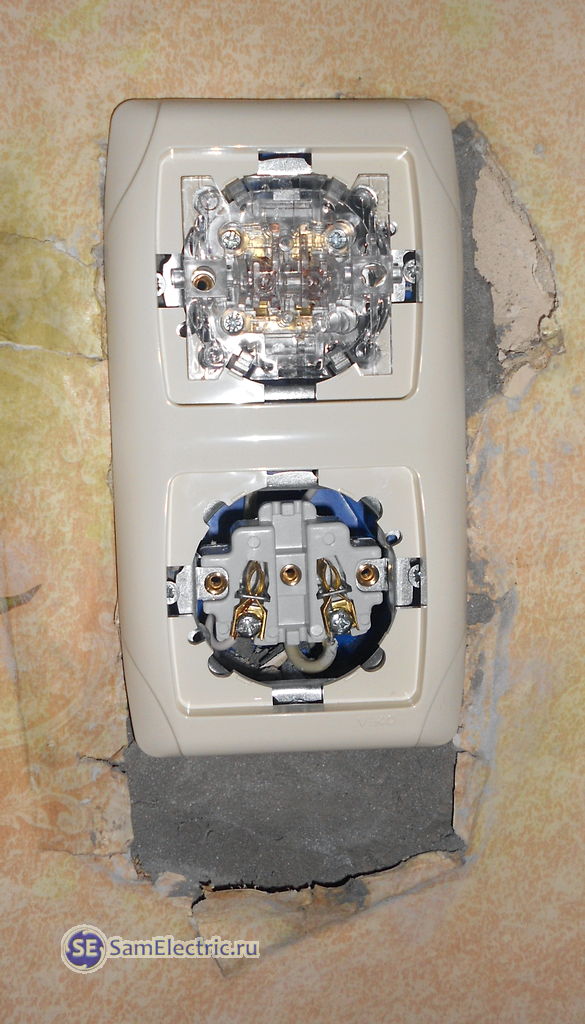

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

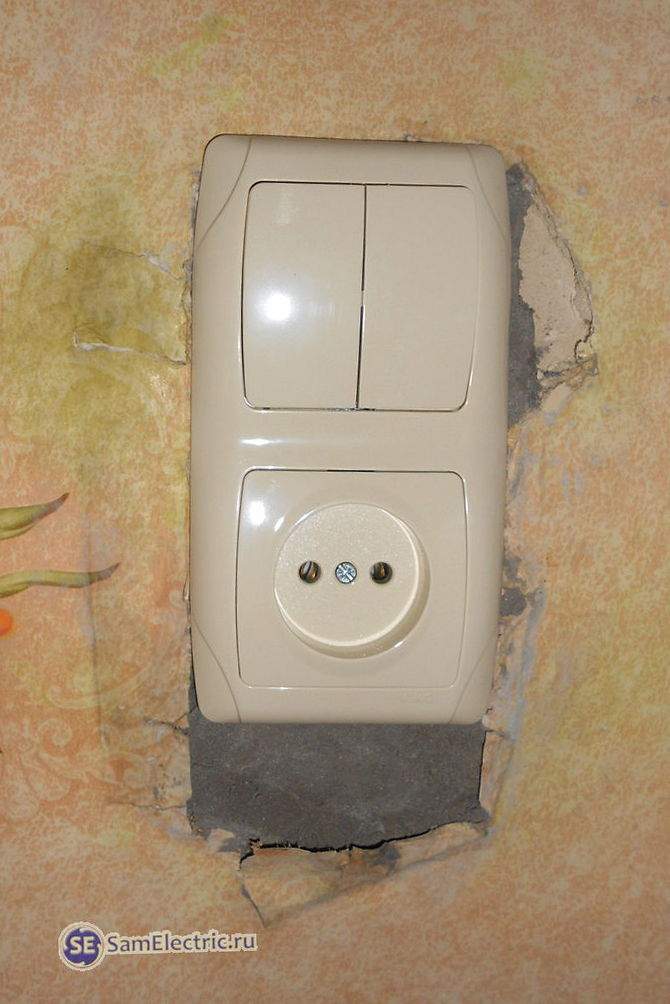

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Вот в принципе и всё. Если что не понятно или есть что добавить — спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше — подписывайтесь на получение новых статей .

Апдейт от 26 апр.2014: Вот ещё «пипец»: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами — 220В, а не 380) — была одна комната, стало две. А выключатель остался…

Если будут вопросы, как подключить блок двойного выключателя с розеткой — обращайтесь в комментарии!

На нашем сайте про электричество вы уже читали о том, как подключить розетку и выключатели . Теперь давайте рассмотрим подключение блока, который состоит из одинарной розетки и двухклавишного выключателя. В основном, такие блоки ставят на ванную комнату и туалет, ну и розетка в прихожей точно не помешает.

Давайте посчитаем провода, которые идут от дозовой коробки к блоку с розеткой и двухклавишным выключателем.

1. Провод - Фаза
2. Провод - Ноль
3. Провод - Заземление
4. Провод, идущий от выключателя на освещение ванной комнаты
5. Провод, идущий от выключателя на освещение туалета.

Всего мы насчитали пять проводов, для того чтобы все работало их необходимо правильно подключить в блоке. Ниже вы видите наглядную схему подключения с поясняющими записями. Под этой схемой я расскажу о назначении каждого провода и о том, куда его нужно подключить.

Для того что бы вы лучше все поняли на схеме все провода разных цветов для пояснения читаем список ниже. Вполне возможно, что у вас на блок заходят провода другого цвета или вообще одноцветные. Если у вас такая ситуация то прозвоните и отмаркируйте все провода для удобства подключения.

Итак, вот список расцветок провода на схеме:

1. Синий – Ноль
2. Красный – Фаза
3. Жёлто-зелёный - Заземление
4. Бежевый – уходящая фаза освещения ванной
5. Жёлтый - уходящая фаза освещения туалета

А теперь подробно, первым делом убедитесь в отсутствии напряжения. В блоке состоящем из розетки и выключателя питание с дозовой коробки подключается к розетке. Подключаем фазу, ноль и заземление к розетке на специальные контакты.

В зависимости от производителя от розетки может идти перемычка на входящий контакт выключателя. О том, как подключить выключатель и принцип его работы, вы тоже можете прочитать на нашем сайте. Если заводской перемычки нет, то изготавливаем её самостоятельно. Отрезаем кусок кабеля и соединяем фазный провод на розетке с входящим контактом выключателя .

У нас остаются два провода, которые подсоединяются к выходящим контактам выключателя и от туда идут в дозовую коробку. Соединение в дозовой коробке тоже простое и описывалось в предыдущей статье.

Для того что бы вы все поняли до конца вкратце напишу что куда подсоединять в дозовой коробке. Три провода (фаза, земля и ноль) соединяем с основными скрутками питания коробки. Два провода идущих от блочного выключателя соответственно соединяем с проводами, идущими в ванную и туалет.

Для тех кто не очень понял вот хорошая статья про подключения в дозовых коробках , при возникающих вопросах спрашивайте в комментариях отвечу в самый короткий срок.
