Горелка Бабингтона на отработанном масле: чертежи и принцип работы. Выбираем горелку для котла на отработанном масле Масляная форсунка своими руками

Обновлено:

2016-08-15

Горелка на отработке своими руками — это доступное для самостоятельного изготовления устройства, в качестве топлива у которого используется отработанное масло. Это экономичнее, чем газовая, бензиновая или твердотопливная. Все почему? Потому что топливо практически бесплатное.

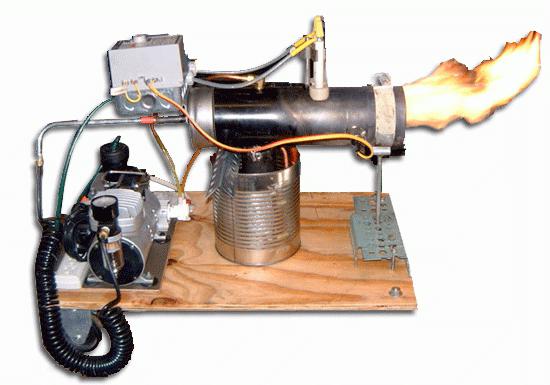

Фото горелки на отработке

Как появилась первая горелка на отработке? Все дело в человеческой смекалке и попытке найти выход из сложившейся ситуации.

Где-то в 60-х годах прошлого столетия наши соотечественники получили возможность за небольшие деньги приобрести дачный участок. Газовая система отопления — это и сегодня роскошь для многих, как и оборудование на твердом топливе.

Но есть участок, который зимой нужно как-то отапливать. Хотя тогда бензин и дрова стоили дешево, имеющиеся у людей зарплаты не позволяли обзаводиться подобными решениями. Пришлось искать выход из ситуации. А если не газовая, не бензиновая горелка, то какая?

Принцип действия устройства на отработанном топливе уже был доступен к тому времени, поскольку не редко применялись керогазовые модели. Их суть заключалась в испарении керосина, который дожигался в специальной камере. Уровень безопасности был достаточно высоким, но при горении бензовоздушная или скорее керосиновоздушная горелка выделяла много копоти, образовывался неприятный запах. Для бани подобные горелки точно не подходят.

Устройство горелки на обратке работает по аналогичному с керогазовыми горелками принципу. Но чтобы избавиться от недостатков керогаза, конструкцию несколько усовершенствовали. В итоге прибор начал работать по нескольким этапам.

1. Небольшое количество энергии топлива горелки использовали для его распада на легкие, простые фракции, которые были самыми активными. Это процесс пиролиза.
2. Затем эти фракции сгорали за несколько последовательных стадий.

Преимущества и недостатки горелки

Устройство горелки

Ретортная горелка и устройство бабингтона сегодня встречаются не так широко. Ретортные горелки обеспечивают горение топлива на их поверхности. Но устройства на отработанном масле более эффективные.

К преимуществам горелки бабингтона относят.

1. Легкость в изготовлении масляной горелки своими руками. Простейшие чертежи позволят за короткий срок и практически из подручных средств сделать горелку.
2. Огромный выбор чертежей для горелки на масле. Отыскать чертежи для устройства бабингтона не сложно просто в сети. Остается только решить, какую модель вы выберите для изготовления.
3. Доступность используемого топлива для работы горелки. Устройство бабингтона работает на отработанном масле. Такие агрегаты часто используют на производствах, где есть широкий доступ к отработанному маслу. Так компании выгодно утилизируют отходы, применяют их для отопления различных помещений.
4. Высокие показатели эффективности и функциональности прибора бабингтона.
5. Мобильность масляной горелки. По мере необходимости отопительное оборудование можно перенести в другое место, где требуется подача тепла.

Преимущества масляных горелок действительно вызывают восхищения. Но при этом не стоит забывать про недостатки. Недостаток у устройств на отработанном масле только один — повышенные требования к качеству этого самого масла.

Нюансы самостоятельного изготовления

• Если судить по внешним характеристикам, то устройство бабингтона — это пустой газовый баллон компактных размеров, где снизу и сверху монтируются отрезки из металлических труб. При этом фиксация осуществляется сваркой, а отрезки труб направлены противоположно друг другу;
• Внутренний размер — около 1 дюйма. Стенки при этом должны быть достаточно прочными;
• Нижняя труба врезается для подачи масляно-воздушной смеси в отсек устройства бабингтона, где будет происходить процесс сгорания топлива;
• Верхняя труба служит раструбом вашей горелки. Из нее поступает пламенный факел высокой температуры;
• Чтобы получить воздушный поток, нагнетаемый в печь для создания факела, часто применяют обычный пылесос повышенной мощности;
• Для изготовления горелки бабингтона своими руками вам потребуется сварочный аппарат, токарный станок и обычная болгарка;
• Начинается процесс создания горелки для бани с корпуса. Для этого используйте любой баллон от газа нужного размера;
• Удалите отверстие для заливки, по шаблону нанесите разметку для крепления отрезков труб;
• Дрелью просверлите отверстия согласно разметке;
• Перемычки между отверстиями аккуратно удаляются. Используйте для этого зубило или болгарку;
• Отверстия для труб заточите напильником, чтобы посадка оказалась максимально ровной;
• Вставьте трубки в баллон, приварите их;
• В нижней части трубы сделайте отверстие, приварите гайку размером М16. Данное отверстие послужит для подачи масла через форсунку.

Как подается масло в устройство

• Для изготовления масляной форсунки под горелку для бани используйте токарный станок;
• В роли основания применяют стержень с гладким хвостовиком. Он пригодится, чтобы закрепить шланг подачи отработанного масла;
• Если хотите сделать гибкую подводку, на этом участке нарезается резьба;
• На основной части стержня наносится метрическая резьба;
• Трубы устройства выбирают диаметром 16 миллиметров;
• Просверлите отверстие, равное почти всей длине форсунки;
• Это отверстие встречается с поперечно установленным элементом снизу. Его диаметр — 3 миллиметра;
• При наличии навыков токаря такая деталь легко изготавливается своими руками. Если опыта нет, лучше заказать у профессионала;
• Работать форсунка будет за счет стекания отработанного вязкого масла из отверстия в поперечной детали и подхватывания топлива потоками воздуха. Это позволяет разбить масло не капли, что стимулирует более эффективное возгорание.

Если вам требуется агрегат бабингтона для вашей бани, тут лучше обратиться к специалистам, которые смогут создать вам эффективное оборудование. Хотя широко доступные чертежи позволяют многим умельцам самостоятельно изготовить подобную горелку для бани.

Воздушные потоки

От того, насколько интенсивными будут воздушные потоки, зависит сила факела. Отсюда — эффективность работы масляного устройства.

1. Система регулирования воздуха основывается на стальной чашке с полукруглым дном и отверстием нужного диаметра.
2. Для изготовления подобного устройства потребуется токарный станок. Но опять же, лучше доверить процедуру опытному токарю.
3. Для регулирования активности воздушного потока масляного устройства потребуется круглая шторка. Ее монтируют на Г-образную ось винтами М4.
4. Чтобы прочно соединить выходной патрубок, куда надевают шланг, и обеспечить надежную работу задвижки, используют специальный переходник. По всей его длине предусматривается прорезь.
5. При поджигании топлива в устройстве доступ к камере отработанного масла мы получаем через тяжелую крышку. Монтируется крышка на горловине корпуса за счет приваренных навесок. Крышка масляного устройства обязана иметь достаточно большой вес, чтобы исключить вероятность случайного открытия в процессе работы горелки на благо вашей бани или другого помещения.
6. При четком соблюдении всех указанных инструкций по производству горелки на основе отработанного масла для вашей бани, пламя получается ровным, имеет фиолетовый оттенок.

Лучше ли масляная горелка, чем газовая? Она экономичнее. Это ее главное преимущество. Но что использовать для бани или отопления других помещений — решать только вам. Сегодня существует множество эффективных готовых решений для бани, которые отлично справляются со своими задачами. Горелки на масле — это несколько другая категория, которая имеет полное право на существование.

Вряд ли лишний раз нужно говорить о необходимости дешевого вида отопления. Если обогреть квартиру альтернативными системами нельзя, то для таких помещений, как гараж или мастерская, это лучшее решение. Давайте поговорим с вами о том, как делается горелка Бабингтона. Принцип работы агрегата достаточно простой и подразумевает использование дешевого вида топлива. Это позволяет максимально эффективно использовать отработку.

Общие сведения

Бабингтона появилась еще очень давно и довольно просто догадаться, кто был её создателем. В настоящее время сфера применения такого отопительного мини-оборудования сводится к обогреву небольших помещений. Интересно то, что горелка может быть собрана из подручных материалов и не требует никаких вложений. Кроме того, не требуется организации дымохода, так как в процессе сгорания не образуется дым. Тем не менее, позаботиться о хорошей вентиляции в помещении все же необходимо. Кстати, снят патент на горелку Бабингтона был относительно недавно, поэтому в последние годы чертежи агрегата стали доступны всем. Но прежде чем переходить к процессу сборки, хотелось бы подробно разобраться с тем, как работает устройство. А сначала немного истории.

Как появилась горелка?

Еще в 1969 году изобретателю Роберту Бабингтону был присвоен патент на данную горелку. Правда на сегодняшний день его срок уже давно истек. В 1979 году Бабингтон предложил новую конструкцию горелки. Она принципиально отличалось тем, что имела двойной распылитель воздуха. Это изобретение было очень похоже на горелку «Ейртоник», которая также была изготовлена по технологии данного изобретателя. Использовалась она в военных целях на Естественно, что в работу горелка приводилась от дизельного топлива и была незаменима. Конечный вариант был предложен Джоном Арчибальдом. Многие именно этого человека называют изобретателем горелки Бабингтона. Но однозначный ответ дать невозможно. Да и вряд ли для нас это играет существенную роль. Самое главное, это суметь создать такой агрегат своими руками и добиться его эффективной работы. К счастью, сделать это не так и сложно, как может показаться на первый взгляд.

Принцип функционирования горелки

Отработка, в нашем случае это топливо, поступает по кривой трубке. В результате из-за воздействия поверхностного натяжения образуется тонкая пленка, которая из крошечных отверстий, обычно не более 0,010 мм диаметром, пронзается воздухом. В результате происходит распыление топлива, а также его обогащение кислородом. По этой причине не требуется дополнительных систем для организации подачи воздуха, так как процесс является полностью завершенным. Такая конструкция лучше всего подходит именно для работы с отработкой. Обусловлено это тем, что независимо от качества состава топлива и наличия посторонних элементов в нем, горелка будет функционировать. Конечно, эффективность обогрева в этом случае будет несколько изменяться. Тем не менее, горелка на отработке Бабингтона должна оснащаться отстойником с маслом, которое с помощью будет подаваться на рабочий орган устройства. Это хоть и является недостатком, но существенным минусом назвать никак нельзя.

Используемое топливо

Мы уже немного разобрались с тем, как работает и из чего состоит горелка Бабингтона. Чертежи, подходящие для разработки агрегата, вы можете найти в данной статье. Но необходимо понимать, что независимо от конструкции и того, из каких материалов было выполнено данное отопительное оборудование, запрещено использовать такое топливо как бензин, метанол и другие испаряющиеся виды горючего.

Благодаря эффективному распылению рационально использовать тяжелые виды топлива. К ним стоит относить различные масла, такие как биодизель, керосин, дизель, двигательное и В любом случае, подойдет любое из данных горючих веществ. Что же касается теплоотдачи, то она зависит от качества топлива. Конечно, количество получаемого тепла можно значительно увеличить, повысив расход топлива. Для этого просверливается дополнительное отверстие небольшого диаметра. Но об этом несколько позже.

Горелка Бабингтона своими руками: чертежи и кое-что еще

Как было отмечено выше, горючее должно поступать по изогнутой поверхности, что необходимо для эффективного горения. При этом многие используют обычные Первым делом отрезается основание, сделать это можно с помощью обычной ножовки. Затем припаиваем медный адаптер. Дальше подводится источник газа или Уделите немного внимания очистке поверхностей. Они должны быть хорошо обработаны и желательно обезжирены. Иногда в место ручки используют полые шарики различного диаметра, изготовленные из металла. Шары большого диаметра более предпочтительны, так как обеспечивают быструю подачу топлива и создают тонкую пленку, а это является преимуществом. Кроме того, большой шарик имеет большее отверстие. Это важно если используется отработанное масло с большим количеством инородных тел. Поэтому, если перед вами стоит выбор между большим и маленьким шариком, то отдавайте предпочтение первому варианту.

Сверление отверстий

Чтобы поток воздуха как можно эффективней распылял топливо, отверстие должно быть как можно меньшего диаметра. В приоритете - 0,010 дюйма. Хотя допустимыми считаются и отверстия размером до 0,020. Для их получения используются специальные тонкие сверла. Если смотреть на них сбоку, то они покажутся вам прерывистыми. В любом случае, процесс сверления должен проходить медленно и аккуратно. Через эти отверстия будет проходить сжатый воздух.

Что же касается распыления с использованием воздуха, то этот вариант более предпочтителен, нежели газ. Обусловлено это дешевизной ресурса. Если за газ придется платить, то за воздух нет. Кроме того, его нужно совсем немного, поэтому можно использовать обычные компрессоры, какие ставят на аквариумы. В принципе, горелка Бабингтона, чертежи которой вы можете найти в данной статье, практически готова к использованию. Осталось несколько небольших деталей.

Подача топлива и изготовление ствола

Мы уже немного разобрались с тем, как изготавливается горелка Бабингтона. Схема изделия, несмотря на свою простоту, имеет несколько подводных камней. К примеру, нужно использовать подходящий насос. Лучше всего в этом случае шестеренчатый. Он оптимален для работы с вязкими жидкостями. Но если насоса нет, то можно воспользоваться элементарной схемой организации подачи горючего самотеком. Но такое решение имеет место только в том случае, если количество масла в отстойнике, а следовательно и давление, будет поддерживаться на высоком уровне.

В качестве ствола используется обычная 6 дюймов в диаметре и 3 фута в длину. Достаточно всего одной форсунки. Если есть труба с толстыми стенами, то оптимальнее использовать её, так как такой вариант лучше подходит для процесса горения. Трубы такого типа гораздо дольше сохраняют тепло. На заключительной стации не забудьте установить депульсатор. Горелка Бабингтона будет работать без пульсации пламени.

Заключение

Если же нет желания заниматься конструированием, то вы всегда можете купить себе такую горелку. Благо предложений масса, поэтому с выбором проблем возникнуть не должно. Что же касается расценок, то они зависят от мощности оборудования. Кроме того, такие горелки не изготавливаются специализированными компаниями, поэтому купить их можно только у частных лиц. К примеру, автоматическая горелка с регулятором мощности от 15 до 30 кВт обойдется примерно в 35-40 тысяч рублей. В принципе, вот мы и разобрались с вами, что такое и как создается горелка Бабингтона. Цена, как вы видите, зависит от продавца. Если у вас есть свободное время и желание, то такое несложное отопительное оборудование можно смастерить своими руками.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире. Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя. Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении. Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей. Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает. В этой статье рассматривается, горелки каких типов «едят» отработку и что нужно учесть при их изготовлении.

Особенности топлива

Отработка топливо не только грязное, но и очень липкое. Одна из задач присадок в моторное масло – обеспечить облипание им тонким слоем трущихся поверхностей, работающих в тяжелых условиях. Поэтому горелки на отработке работают почти исключительно с подогревом топлива, увеличивающим его текучесть: слишком вязкое горючее не смешается как следует с воздухом, не пройдет через сопло форсунки, или не облечет ровным слоем распылительную головку (см. далее).

Поджечь отработку тоже не так-то просто: чтобы это было за моторное масло, горящее в сильно нагретом двигателе? Фактически для быстрого и надежного поджига отработки пригодны только электрическая искра и газовый факел. Есть, правда, одно исключение, см. далее.

И третье – отработка загрязнена не только твердыми частицами, но также водой и/или антифризом, попавшими в нее из системы охлаждения ДВС. Фильтрация топлива – достаточно сложный процесс. Организовывать его имеет смысл, только если отработка на топливо постоянно есть в наличии, напр., в достаточно крупной и загруженной работой автомастерской, а горелка на отработке для нерегулярного использования должна быть нечувствительна не только к твердым загрязениям, но и к обводненности топлива.

Электричество для горелки

Отсюда следует неблагоприятный вывод: энергонезависимых горелок на отработке не бывает. Есть способы сжигания отработки без наддува и подогрева, но такие устройства (см. далее) дают приемлемые технические и экологические показатели только в составе разработанных заодно с ними теплогенерирующих приборов и горелками как таковыми не являются. Поэтому, если у вас электроснабжение ненадежно, а отработки довольно, лучше будет или котел.

Какую делать?

Исходя из перечисленных особенностей, самодельная горелка на отработанном масле может быть выполнена по одной из след. систем:

• Эжекционной с наддувом.
• Распылительной инжекторной (горелка Бабингтона).
• Топливо-воздушной свободного объемного горения (чашечная испарительная горелка).

Сравнительные достоинства и недостатки

Эжекционная

Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт. Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п.

Примечание: кухня и баня считаются жилыми помещениями.

Недостатки эжекционной горелки на отработке также существенны:

1. Технически сложна: используются точные металлические детали, требующие для изготовления станочного парка;
2. На неочищенной отработке сразу выходит из строя, поэтому делать эжекционную горелку на отработке, не обзаведясь фильтровальной топливной станцией, бессмысленно;
3. Наиболее энергозависима – собственное удельное электропотребление составляет ок. 20 Вт на 1 кВт тепловой мощности в диапазоне последней 5-40 кВт. Ниже и выше этих значений собственное удельное электропотребление увеличивается.
4. Требует снабжения управляющей автоматикой, т.к. весьма чувствительна к свойствам и качеству топлива, которые и у очищенной отработки нестабильны;
5. Более других типов горелок на отработке склонна к устранимым отказам в работе.

Используются эжекционные горелки для сжигания отработки преимущественно для отопления больших помещений или обеспечения технологических процессов в условиях, когда топливо для них постоянно имеется в наличии.

Инжекторная

Инжекторная горелка совершенно нечувствительна к степени загрязненности топлива, лишь бы в нем осталось 30-40% чего-то горючего. Технически проще предыдущей – горелку Бабингтона можно сделать дома из подручных материалов (см. далее), если есть настольный сверлильный станок. Диапазон мощностей в любительском исполнении – прим. 3-20 кВт. Модуляция горелки возможна начиная прим. от 30% максимальной мощности. Можно добиться модуляции от 10% максимума, то техническая сложность изготовления возрастает при этом в разы, а склонность к отказам увеличивается. Может работать без электроподогрева топлива; в таком случае собственное энергопотребление до 300 Вт независимо от тепловой мощности; в подавляющем большинстве случаев – до 100 Вт. Если же топливо греется ТЭНом в накопительном баке, то собственное энергопотребление как в пред. случае. Без управляющей автоматики склонна к отказам при смене партии топлива без перенастройки горелки.

Для самодельщиков важное преимущество горелки Бабингтона в том, что ее наддув способен обеспечить компрессов от старого поломанного холодильника, см. далее. Однако и недостатков у горелки Бабингтона хватает:

• Топливо не сгорает полностью. КПД по топливу простейшей горелки Бабингтона (см. далее) ок. 80% Довести степень сжигания топлива до 95-97% возможно, но тогда ее техническая сложность возрастает до сравнимой с эжекционной. Правда, токарно-фрезерных станков для изготовления все равно не потребуется, а собственное энергопотребление горелки не увеличивается;
• Как следствие из пред. п., горелка Бабингтона источает в воздух много паров топлива, что делает ее абсолютно непригодной для жилых помещений и ограниченно пригодной для помещений с временно находящимися там людьми и/или предметами, чувствительными к замасливанию. Однако гнать пламя горелки Бабингтона в трубу (см. далее) можно, что значительно уменьшает указанные недостатки;
• Пламя тоже грязное и не очень горячее, до 900-1000 градусов. Поэтому инжекционая горелка на отработке ограниченно применима для термических технологических процессов с черными металлами, а цветные и тем более драгоценные испортит.

Самодельные горелки Бабингтона чаще всего и применяются для временного отопления подсобных помещений или в простых технологических процессах, напр., для разогрева обычной конструкционной стали под гнутье.

Испарительная

Топливо-воздушная горелка на отработке может быть изготовлена из подручного хлама без использования сложных технологических операций. Мощность – ок. 5-15 кВт. Топливо без перенастройки жрет любое тяжелое: помимо отработки другое минеральное и растительное масло, мазут, нефтешлам. Отказывает только при неправильном пользовании. Побочных продуктов сгорания топлива источает больше предыдущей, поэтому применима либо для временного запуска отопительных приборов с хорошим дымоходом в нежилых помещениях, либо на открытом воздухе. В технологических целях применима весьма ограниченно, т.к. дает столб горячих газов с температурой менее 600 градусов. Наиболее доступный для изготовления начинающими умельцами тип горелки на отработке.

Схемы и конструкции

Эжекционная

Еще одна особенность отработки как топлива заключается в том, что подать весь необходимый для ее сжигания воздух под наддувом очень сложно, его требуется много. Поэтому наддувом в горелках такого типа преимущественно вытягивают топливо из сопла эжектора и распыляют его, а воздух для дожигания подсасывается непосредственно в факел пламени. Такая схема дает возможность обойтись для наддува электрической мощностью до 100 Вт, а остальное расходуется на подогрев топлива ТЭНом. В общем идея такова: часть электрической мощности (с существенной прибавкой, кстати), необходимой для наддува с топливом более текучим, используем на подогрев отработки, и обычная в общем эжекционная горелка на ней работает.

Хорошо известная схема устройства эжекционной горелки на отработке и чертежи ее сердца – форсунки на прим. 3-30 кВт даны на рис. Устанавливается такая горелка на глухом фланце в топочный проем печи/котла, а вторичный воздух в факел подсасывается через поддувало. Однако, кроме форсунки, в данной конструкции имеются еще тонкие моменты.

Турбулизатор

Первый из них – турбулизатор воздушного потока (завихритель в схеме на рис. выше). Наддув эжекторной горелки на отработке может быть обеспечен встроенным вентилятором-улиткой либо, через редуктор, пневмосистемой предприятия или промышленным (возможно, бытовым аналогичной конструкции) поршневым компрессором. На мощность горелки где-то 3-15 кВт возможен также наддув от холодильного компрессора от 250 Вт электрических.

В зависимости от способа наддува меняется конструкция турбулизатора. Компрессор или разводка сжатого воздуха для привода пневмоинструмента дают, при необходимых для эжекции топлива условиях в воздушной рубашке горелки, слишком мощный и быстрый поток воздуха. То же возможно со слишком мощной улиткой, напр., взятой из старого хлама. В таком случае турбулизатор должен являться кольцевой диафрагмой вокруг сопла с широкими слабо изогнутыми наружными лопастями, поз. 1 и 2 на рис. Псевдо-ламинарная струя воздуха из диафрагмы вытянет топливо из форсунки и обеспечит его стабильный поджиг (см. ниже), а в 3-5 см от диафрагмы горящий масляный туман будет подхвачен мощным вихрем, распылен до испарения и полностью сожжен.

Если же воздушный поток оптимален (встроенная улитка по расчету) или слабоват (компрессор от холодильника), то турбулизатор из многих узких более изогнутых внутренних лопастей совмещается с диафрагмой, а по краю турбулизатора оставляют кольцевой зазор в 0,5-1,5 см. Диафрагма-завихритель оказывает меньшее сопротивление воздушному потоку, слабый, но сразу хорошо закрученный вихрь эффективно высасывает и распыляет топливо, а кольцевой поток из зазора не дает вихрю расползаться в стороны, пока топливо не испарится в факеле.

Примечание: целесообразность того или другого турбулизатора для конкретной горелки определяется опытом – поджиг топлива должен быть стабилен, а срывов пламени не должно быть во всем диапазоне регулировки мощность горелки. Начинать нужно с диафрагмы с внешними лопастями, подгибая их больше и больше. Не выходит – надо переходить на диафрагму-турбулизатор с внутренними лопастями.

Зажигание

Вторая тонкость – поджиг факела. Автосвеча с удаленной «лапкой» (корпусной ламелью) мало подходит, т.к. рассчитана на поджиг паров легкого топлива короткой искрой, а не тумана тяжелого длинной.

Зажигать факел горелки на отработке нужно электродами для зажигания котлов на жидком топливе, см. рис. Расстояние между разрядниками (носиками, остриями) электродов требуется 3-8 мм (для горелок на 3-30 кВт), а расстояние от оголенных металлических частей электродов до ближайших металлических деталей конструкции должно быть как минимум втрое больше. Включая форсунку: в момент зажигания разрядники должны находиться в извергаемом соплом масляном тумане и поджигать его искрой между собой. Зажигание искрой от разрядника на форсунку даст слабый нестабильный факел, который легко сорвется от колебаний наддува или подачи топлива.

Для зажигания двумя разрядниками необходим специальный трансформатор зажигания с изолированной вторичной обмоткой на 6-8 кВ. Ее выводы соединяются с электродами зажигания проводами в толстой, от 2 мм, термостойкой изоляции из силикона или тефлона (фторопласта). Лучше – в последней: при нагреве до 150 градусов пробивная стойкость фторопласта-4 остается ок. 80 кВ на 1 мм, а силикона будет не выше 20 кВ/мм. Такой огромный запас электрической прочности необходим ввиду сильного загрязнения проводов в процессе эксплуатации.

Спецтрансформатор зажигания стоит дорого, т.к. выпускаются такие для котлов от 20 кВт. Если мощность горелки до 15 кВт (и для описываемой далее горелки Бабингтона), можно применить однопроводную схему поджига от автомобильной катушки зажигания искрой от электрода на форсунку; имеется в виду наличие только одного высоковольтного провода. Условие – ручной вывод на режим: горелку зажигают на минимальной мощности и вручную выводят на штатную, следя, чтобы факел не забился в судорогах и не сорвался.

Для зажигания горелки на отработке по однопроводной схеме корпусную клемму трансформатора соединяют с корпусом горелки и форсункой разными обратными проводами. Искра не постоянный ток, а импульсный разряд, и электрическая цепь становится чувствительной к наличию в ней реактивности. Электрическая реактивность массивного корпуса горелки больше, чем форсунки, что уже облегчает искре выбор в пользу сопла. Если же дополнительно включить в корпусный обратный провод небольшую индуктивность (см. рис.), то и однопроводное зажигание станет вполне стабильным.

Об автоматике

Горелки на отработке, режим работы которых задается с пульта (напр., известные NORTEC) стоят очень дорого, но без автоматики городить самодельную эжекционную горелку на отработке нет смысла: даже при фиксированной мощности и заправке топливом из одной партии нужно для получения стабильного пламени регулировать одновременно подогрев топлива и подачу воздуха. Поэтому самодельные эжекционные горелки на отработке (исключая образцы, лишь бы повозиться с ними) делаются полуавтоматическими с установкой мощности вручную и применением относительно недорогой автоматики от котлов отопления, см. напр. видео

Видео: горелка на отработке с автоматикой

Горелка Бабингтона

Сам Роберт Бабингтон, запатентовавший свою горелку в 1979 г., признавался, что, отчаявшись придумать форсунку, не засоряющуюся от отработки, вспомнил об одном из законов Мэрфи, гласящем: «Если железина ну вот все равно никак не хочет работать, попробуй сделать в ней все наоборот». Бабингтон попробовал продувать воздух сквозь тонкий слой масла – получилось. Пошел туман, а уж как его сжечь, дело известное.

Такое техническое решение оказалось возможным благодаря тому, что масло реологическая жидкость. Попросту – сверхтекучая. Сверхтекуч не только экзотический гелий II. Реологических жидкостей хватает и вокруг нас. Кто забывал на столе открытую банку с подсолнечным маслом, сразу поймет.

Конструкция горелки Бабингтона показана слева на рис., а справа – устройство камеры сгорания (дожигателя) для нее. Здесь уже виден недостаток данной горелки: чтобы сжечь отработку более чем на 95%, требуется 3-х ступенчатая подача воздуха (кроме как для распыления), причем частично с подогревом. Хотя наддува все равно не требуется.

Действует горелка Бабингтона довольно просто: топливо капает на распылительную головку со сферической поверхностью, что обеспечивает равномерное его растекание. Капает с избытком, чтобы воздуху всегда было что сдуть. Выброшенное воздушной струей из сопла в головке масло образует туман, который поджигается. Топливная пленка постоянно наползает на сопло благодаря реологическим свойствам масла. Избыток топлива стекает в сборник, откуда питательным насосом подается через подогреватель обратно в расходный бак (питатель). Часто вместо поплавка, включающего насос, питатель снабжается стоком избытка в баке прямо в сборник; питательный насос в таком случае работает непрерывно. Однако и в горелке Бабингтона достаточно конструктивных нюансов.

Нужна ли полная сфера?

Мощность, снимаемая с одного сопла горелки Бабингтона, ограничена конечной величиной текучести масла. Поэтому головки мощных горелок Бабингтона буквально истыканы порами. Если от горелки требуется не более 5-7 кВт, вместо технологически сложной полносферической головки возможно применить часть сферической поверхности.

Устройство горелки Бабингтона с частично сферической распылительной головкой показано на рис; (ак такую сделать, во всех подробностях и с фото описано здесь: diyworkplace.ru/14-diy-oil-burner.html ). Помимо доступности материалов, на этой горелке хорошо учиться настраивать подачу топлива: чуть больше дал, масло затекает за лепесток головки, воняет, подгорает, забивает распылительную камеру.

Сфера все же лучше

Сферическая головка в горелке Бабингтона лучше еще и тем, что экономит топливо: в горелке с частично сферической головкой добрая доля обратки пригорает до невозможности использования. В конце концов оказывается, что в баке еще четверть и более, а горелка не запускается.

Как сделать распылительную головку горелки Бабингтона из недорогих материалов совсем иного назначения, имеющихся в широкой продаже, показано на рис.:

Заглушка от карниза штор хороша тем, что ее срезанная поверхность плоская и ровная. Просверлить в такой заготовке головки отверстие сопла не составит труда на обычном сверлильном станке. Если оно уйдет от полюса сферы в пределах 1-2 мм, это ничего. Главное – оси сопла и сферы будут параллельны и факел будет бить ровно. Можно даже увеличить мощность горелки, просверлив вокруг полюса сферы 3-4 отверстия не ближе 6 мм друг от друга треугольником или квадратом. Осталось решить – как сверлить?

Как сверлом 0,6 проделать отверстие 0,25

Допустимые пределы диаметра сопла горелки Бабингтона 0,1-0,5 мм. С узкого сопла снимается меньшая максимальная мощность, но расширяется диапазон ее регулировки, которая осуществляется изменением давления воздуха на распыление. Последнее для сопла 0,1 мм может меняться в пределах 0,5-5 атм, для сопла 0,25 мм – 1-3 атм, а давление перед соплом 0,5 мм нужно держать в пределах 2(+/-)0,2 атм, иначе пламя или срывается, или гаснет. Величину диаметра сопла 0,25 мм еще Бабингтон признал оптимальной; более узкие сопла забиваются пылью из воздуха, что требует как минимум 2-ступенной его очистки.

Но как просверлить отверстие диаметром 0,25 мм? Сверла такие далеко не везде купишь, а станок нужен повышенной точности, иначе сверло сразу ломается.

Выход из положения – сделать сопло из части иглы от медицинского шприца. Диаметры канала игл шприцов на 0,2-1 куб. см. находятся как раз в оптимальных пределах, а их наружный диаметр 0,4-0,6 мм. Сверла такие есть в широкой продаже, а заправлять их можно в обычную настольную сверлилку. Изготовление сопла горелки Бабингтона из медицинской иглы производится след. образом:

• Вырезаем из иглы кусок длиной на 2-3 мм больше толщины стенки головки.
• Прочищаем тонкой жесткой проволокой от опилок и заусенцев.
• Сверлом чуть больше наружного диаметра иглы сверлим в головке пионерный канал. Если сверлом 0,6 засверлить канал под иглу 0,4 по наружи, ничего страшного.
• Сверлом диаметром на 0,15-0,2 мм больше пионерного зенкуем отверстие с обеих сторон. Фаску нужно снять крошечную, поэтому зенкуем вручную, обмотав хвостовик сверла изолентой и поворачивая его пальцами.
• Вставляем отрезок иглы в пионерное отверстие.
• Двумя острыми шильями или, лучше, слесарными чертилками, разворачиваем концы отрезка иглы. Разворачивать из нужно одновременно, слегка надавливая и проворачивая инструменты в противоположные стороны.
• Раструб внутри оставляем как есть, он ничему не мешает.
• Наружный излишек снимаем наждачным камнем не грубее №360.
• Еще раз прочищаем канал сопла, продуваем – головка готова.

А если головка уже готова?

Очень даже возможный вариант. Если на головку взять готовую форсунку для дизтоплива; подойдет дефектная из хлама или по дешевке. Любителей смущает, что выпускаются они на мощность от 20 кВт, но в данном случае бояться нечего, т.к. в форсунку пойдет не соляра, а воздух. Зато ее рабочая поверхность точно полусферическая, зеркально гладкая, с воротником, не дающим маслу затекать куда не надо и пригорать. Сопло, правда, будет от 0,7 мм, но его можно сузить, как описано выше. Как из дизельной форсунки сделать головку горелки Бабингтона, пригодной для долговременного интенсивного использования, да еще и с автоматикой от водогрейного котла, см. сюжет

Видео: горелка Бабингтона с автоматикой

Компрессор для распыления

Воздуха на распыление в горелке Бабингтона нужно немного, но под приличным давлением. Лучше всего для этой цели подойдет компрессор от старого холодильника, только перед ним надо поставить автомобильный воздухофильтр, иначе вакуумный насос быстро выйдет из строя. Нужен также ресивер, т.к. струю такой компрессор даст сильно пульсирующую.

Как приспособить компрессор от холодильника для воздушного питания горелки Бабингтона на отработке

Большое достоинство такой системы – возможность автоматизации зажигания горелки без электроники. Используем для этого предохранительный клапан (см. рис.), т.к. холодильный компрессор нагоняет давление больше 5 атм. Клапан возьмем самый плохой, тарельчатый с плоским седлом (тарелку и седло нужно будет притереть друг к другу с абразивом №600 или тоньше и промыть спиртом). У таких клапанов большой гистерезис (отношение давлений открывания и закрывания), но в данном случае нам того и нужно. Мы еще и усилим гистерезис клапана, надев на его шток грузик. Когда компрессор накачает ресивер до давления первоначального срабатывания, клапан резко «пшикнет», подпрыгнет вверх и на 1-2 с замкнет микровыключатель, подающий питание на трансформатор зажигания. Пойдет расход масла на горение, увеличится расход воздуха (холодную масляную пленку продуть труднее), и клапан станет подрабатывать, не доставая до микрика. Регулировочной гайкой удобно менять давление воздуха для изменения мощности горелки.

Смазка компрессора

В холодильнике компрессор смазывается хладоагентом, т.к. выкачивает из испарителя не чистый пар, а фреоновый туман. Вдруго компрессор зачавкал, это значит, что хладоагента слишком много и в системе он циркулирует в капельно-жидком состоянии. Если заставить холодильный компрессор качать воздух, он без смазки скоро испортится.

Смазывать компрессор от холодильника можно веретенкой или другим машинным маслом для точной механики. Сначала нужно сделать дозатор смазки, из бачка на 50-100 мл, иглы от обычного шприца на 2-10 кубиков, трубки от аппарата для переливания крови и пары зажимов от него же. Верхним перекрывают подачу смазки, а нижним регулируют ее величину.

Настройку дозатора производят в свободном пространстве. Нужно добиться, чтобы капля смазочного масла накапливалась на острие иглы, направленной точно вниз, в течение 2-4 мин, и еще столько же висела, пока не оторвется. Тогда иглу перпендикулярно вводят в подающий воздуховод компрессора так, чтобы ее скос находился посередине просвета и был ориентирован по потоку. Если иглу повернуть скосом вбок или против воздуха, масло не пойдет.

Система готова к использованию, но в процессе работы нужно будет еще за ней последить. Вдруг спустя некоторое время после запуска горелки характер горения изменится, это значит, что масла в компрессор идет много и он гонит его излишек с воздухом. Если до этого проходит не менее 10 мин, а пламя остается, только начинает пульсировать или коптить, поправить дело можно, немного повернув иглу, не более чем на 45 градусов. Не помогает или симптомы появляются раньше – нужно перенастраивать дозатор смазки на большее время накопления капли.

Пламя – в трубу!

С горелкой на отработке можно проделать любопытный опыт, результаты которого видны на след. рис.:

Пропустив пламя горелки сквозь всего 1 м широкой трубы, увидим его уже не таким бешеным и сильно остывшим (поз. 1), а от трубы вверх заметен будет мощный поток нагретого воздуха. Если взять трубу диаметром от 200 мм и длиной от 3 м (поз. 2), то температура газов на ее выходе упадет менее чем до 100 градусов. Выставим устье трубы наружу – масляная вонь в помещении перестанет ощущаться, хотя газоанализатор и покажет превышение примесями жилищной нормы. Осталось герметически присоединить устье трубы к дымоходу, и получим систему отопления с КПД более 80%.

Испарительные

Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, как сказано выше, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются и рассматриваются в других публикациях.

В чашу испарительной горелки на отработке подается топливо-воздушная смесь, т.е. необходим небольшой наддув (вентилятор от 20 Вт). Чаша предварительно нагревается или газовым факелом (поз. 1 на рис.), или подаваемым по каплям (пока без наддува) штатным топливом, поджигаемым калильной свечой (поз. 2). Последнее проще, но первые 3-5 мин копоти будет много. Когда пламя от очередной капли очистится и начнет взвиваться с шумом, свечу выключают и пускают воздух. В чаше появятся синие язычки (поз. 3 и 4), свидетельствующие о полном сгорании масла, но примеси к нему перейдут при этом в химически более агрессивную форму и уйдут в воздух, поэтому пользоваться испарительными горелками на отработке нужно осторожно, см. выше. К размерам деталей испарительная горелка не критична; основа – водопроводные трубы 1/2″ и 2”.

Примечание: для временного запуска на отработке, напр., гаражной буржуйки, удобнее будет испарительная горелка, действующая по тому же принципу, но в которую топливо-воздушная смесь подается сбоку по касательной, см. видео ниже:

Видео: испарительная горелка на отработке для печи

Подведем итоги

Итак, горелка на отработке устройство достаточно сложное, дома на столе такую не сделаешь. Тем не менее, решая, быть или не быть горелке на отработке из ваших рук, учтите еще одно существенное обстоятельство. А именно, удельный расход топлива на обогрев отработкой наименьший: ок. 100 мл на 1 кВт тепловой мощности в час. Лучшие дизельные и мазутные горелки расходуют от 130 мл*кВт/час, а керосиновые и бензиновые от 160 мл*кВт/час. Стоимость отопления от тех, других и третьих сравнивать не приходится, т.к. отработка уже отработала свою цену в моторе.

В настоящее время для организации отопления частного дома применяют несколько различных систем. В зависимости от наличия и доступности того или иного вида топлива, обогреть дом в холодный период года можно, используя электричество, газ и различные виды твердого топлива. При этом в последние годы все интенсивнее стало использоваться в виде топлива для малых котельных отработанное моторное масло. Одним из способов его использования является самосотятельное изготовление горелки на отработанном масле из подручных материалов. О том, как это сделать, и пойдет речь в дальнейшем.

Строение горелки на отработке

Общий вид приспособления можно рассмотреть на расположенном ниже фото.

Изучив его не сложно заметить некоторые особенности горелки. Корпус представляет собой использованный газовый баллон небольшого объема. К нему в верхней и нижней части приварены противоположно направленные отрезки дюймовой толстостенной стальной трубы. Нижняя из них используется для непосредственной подачи масляно-воздушной взвеси в зону горения, а верхняя играет роль раструба горелки, из которой и вырывается поток пламени высокой температуры. Для создания воздушного потока, который нагнетает воздух в печь и способствует возникновению факела, вырывающегося из выходного отверстия горелки, используется обыкновенный бытовой пылесос достаточной мощности. Познакомившись с внешним видом агрегата, перейдем к его изготовлению.

Для сборки вышеописанного агрегата своими руками необходимо приготовить сварочный аппарат, применяемый непосредственно для соединения деталей, болгарку, которую будем использовать для раскроя материалов. Кроме традиционного инструмента понадобится токарно-винторезный станок.

Первым узлом горелки, работающей на отработанном масле, является корпус. Для его изготовления подготовьте использованный газовый баллон. Во избежание чрезвычайной ситуации убедитесь в том, что газ из емкости полностью использован. После этого удалите заливное отверстие. С помощью соответствующего овального шаблона выполните разметку крепежных отверстий обеих труб и высверлите их по внутренней части контура электродрелью с закрепленным в патроне спиральным сверлом. Аккуратно перерубив перемычки между отверстиями слесарным зубилом, или перепилив болгаркой с установленным диском по металлу, удалите лишнее. Для придания посадочным отверстиям правильной формы расточите их с помощью круглого напильника вручную, или цилиндрической фрезой, установленной в электродрель. Не забывайте закрыть глаза защитными очками при выполнении механической обработки металла.

В полученные отверстия, соответствие формы которых необходимо постоянно контролировать с помощью шаблона, установите и приварите отпиленные заранее трубы.

Система подачи отработанного масла в горелку

Обратите внимание, что в крайней половине нижней трубы имеется отверстие с приваренной гайкой М16. Оно необходимо для крепления масляной форсунки.

Ее удобно изготовить на токарном станке по металлу. Основу детали составляет стержень, имеющий гладкий хвостовик, используемый для крепления маслоподводящего шланга. В случае применения гибкой подводки необходимо на этой части выполнить резьбу соответствующего диаметра. На большей части стержня необходимо выполнить метрическую резьбу с наружным диаметром 16 миллиметров. Почти на всю длину форсунки для горелки выполняется осевое отверстие, которое встречается с трехмиллиметровым поперечным, расположенным в нижней части детали. При наличии доступа к указанному оборудованию и достаточному навыку владения токарной обработкой металлов изготовить подобную деталь не составит особого труда. В противном случае закажите ее на ближайшем металлообрабатывающем предприятии либо подберите подобную деталь самостоятельно.

Принцип работы форсунки основан на истечении вязкой отработки из поперечного отверстия и захватывании ее потоком воздуха. При этом масло разбивается на минимальные капли, возгорание которых происходит гораздо легче.

Система регулировки потока воздуха

Еще одной особенностью данной конструкции горелки является наличие системы регулирования воздушного потока, который в дальнейшем позволяет изменять силу огненного факела. В ее основе лежит стальная чашка, имеющая полукруглое дно и достаточного диаметра отверстие.

Эту деталь горелки так же удобно изготовить на токарном станке. При этом для получения правильной полусферической формы дна понадобятся специальные резцы и высокая квалификация токаря. Если вы не уверены в своих силах, обратитесь за помощью к профессионалам или найдите готовый блок для регулировки потока воздуха, например от карбюратора автомобиля.

Непосредственное регулирование воздуха выполняется круглой шторкой, закрепляющейся на Г-образной оси винтом М4.

Для обеспечения надежного присоединения выходного патрубка шланга и работы воздушной задвижки использован переходник, имеющий продольную прорезь.

Возможность доступа в камеру для поджога отработанного масла вовремя запуска горелки обеспечивает утяжеленная крышка, устанавливаемая на привариваемых навесках на горловину газового баллона.

При использовании более легкого варианта возможно самопроизвольное открытия приспособления в процессе работы.

При правильно собранной конструкции работа горелки должна сопровождаться выходом из рабочей части ровного фиолетового факела, возникающего при сгорании воздушно-масляной смеси в корпусе.

Для обеспечения пожарной безопасности при работе с данной конструкцией горелки на отработке место крепления форсунки и маслоподводящего гибкого провода лучше дополнительно защитить стальным экраном, предохраняющим возгорание масла в случае нарушения герметичности.

Кроме рассмотренного нами варианта приспособления, вполне возможно самостоятельное изготовление и других масляных горелок. Некоторые из них используют предварительный подогрев отработанного масла для улучшения его возгорания. Один из способов осуществления этого – установка масляного цилиндра непосредственно на выходном патрубке.

На данном конкретном примере, в отличие от описанного выше, воздух нагнетается с помощью электровентилятора.

Ну а теперь запуск и прогрев горелки:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение:)

Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией. Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию. Одно из подобных устройств - горелка Бабингтона на отработанном масле, ее мы и рассмотрим в данном материале, а также расскажем, как ее можно сделать самостоятельно.

Что такое горелка Бабингтона?

Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.

Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.

Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1-0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению.

Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.

Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:

• Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля.
• Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.

Как функционирует данная горелка, наглядно показано на видео:

Чем отличается паяльная лампа от горелки Бабингтона

Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.

Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным. Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, - это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

• Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
• Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
• Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
• Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
• Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
• Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Важно! Отверстие надо проделать строго по центру, а его ось должна быть параллельна стенкам корпуса (тройника), в котором будет установлена сфера. Отклонение допускается минимальное, иначе факел будет бить в сторону, что отразится на стабильной работе и расходе горелки.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Примечание. Если нужно изготовить горелки большой мощности, то диаметр жиклера можно увеличить до 0.4-0.5 мм либо просверлить 2 малых отверстия, соблюдая между ними расстояние не меньше 7 мм.

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Заключение

Сделать своими руками горелку Бабингтона – это хорошее решение для тех, кто имеет возможность недорого приобретать старые автомасла. Обладая некоторыми навыками, устройство нетрудно встроить в камеру сгорания с водяной рубашкой и дымоходом, тогда получится самодельный котел на отработанном масле с наддувом для отопления вашего дома.
