Конструкция сборки отопительной системы банной печи. Отопление в бане

Традиционно дача или загородный дом дополняются баней, не имеет значения – русской или финской. Чтобы сделать пребывание в помещении комфортнее, организовать душевую, туалетную и комнату отдыха, провести горячее и холодное водоснабжение, требуется обустроить отопление в бане.

Как можно отопить баню

До недавнего времени большинство владельцев дач, частных загородных домов использовали все сооружения на участке в основном летом, осенью и весной. Соответственно, отопление бани зимой не было первоочередной задачей. Но сегодня можно наблюдать рост интереса к проживанию за городом круглогодично. Это, соответственно, вынуждает задуматься над обогревом как жилого пространства, так и помещения для банных процедур.

Чтобы условия пребывания в этом помещении были оптимальными, нужно правильно выбрать схему обогрева. Всего их несколько:

каминное или печное;
газовое;
электрическое;
альтернативное.

Каждая схема имеет свои преимущества и недостатки. Чтобы правильно выбрать, нужно рассмотреть все варианты.

Обогреваемся печью

Ошибочно мнение, что время русской печки прошло. Знакомая многим печь на дровах продолжает пользоваться популярностью. В целом ее достоинства можно сформулировать следующим образом:

простая эксплуатация;
возможность монтажа своими руками;
работа на одном из доступных видов топлива – дровах.

Перебирая варианты и отдавая предпочтение русской печи, нельзя забывать о недостатках:

громоздкость печи;
процесс обогрева не подлежит автоматизации;
высокая вероятность возникновения пожара;
работающие на дровах печи являются источником грязи.

Аналог привычной русской печи – так называемая буржуйка. Эта печь также работает на дровах, но ее отличают компактные размеры.

Следует помнить, что установка такой печи нецелесообразна из-за того, что комфортный режим температуры не поддерживается продолжительный период времени.

Кроме того, если «буржуйка» сделана своими руками, ее использование очень опасно.

Обогрев водой и жидким топливом

Водяное отопление сегодня становится все популярнее. Этому способствует большой выбор оборудования, которое может использоваться. Следует помнить, что такого типа отопление в бане должно быть устроено так, чтобы в теплое время года можно было его отключить, оставив работать теплообменник только на нагрев воды. То есть нужно приобретать котел с двумя контурами.

Осуществляется с применением трех типов топлива:

Газа. Чтобы организовать обогрев газом, нужно обязательно подключиться к общей системе газоснабжения. Также потребуется специальное оборудование, через которое и будет поступать топливо. На территории нашей страны есть большое количество населенных пунктов, которые до сих пор не обеспечены газом. Альтернативный тип топлива – сжиженный или баллонный газ – имеет повышенную степень пожароопасности.
Электричество. Чтобы обогрев электричеством обеспечивал комфортную температуру в помещении, важно точно выбрать мощность оборудования. Из-за сложности этих расчетов приобретать и устанавливать своими руками электрокотел не рекомендуется. В отличие от обогрева газом, использование электричества не требует установки дымохода. Недостаток – высокая стоимость электрических котлов, а также сложность технического процесса.
Дрова. Система на дровах позволяет относительно быстро прогреть помещение. Вообще обогрев парной частного дома с помощью оборудования на дровах традиционен. Но многим не нравится сложность процесса заготовки топлива и растопки печи.

Альтернативные варианты

Не только система на дровах и газе применяется для парной или предбанника. Сегодня все большую популярность приобретает инфракрасное оборудование. Для его установки не требуется какое-то специальное разрешение.

Эта система имеет целый ряд преимуществ:

легкий монтаж/демонтаж, который можно осуществить своими руками;
небольшие размеры;
не требуется приобретать и доливать/докладывать топливо;
экономичность в сравнении с электрическим оборудованием;
безопасность для находящихся в бане людей;
небольшой временной промежуток для нагрева;
невысокая стоимость.

С помощью инфракрасного обогревателя можно отопить даже компактную сауну, которую сегодня устанавливают в больших квартирах.

Несмотря на большое количество позитивных моментов, использование обогревателей инфракрасного типа имеет и недостатки:

С помощью обогревателя возможно нагреть помещение лишь небольшой площади.
Невозможно одновременно обогревать баню и камни, которые часто применяются для лечебных процедур.
Чтобы нагреть парную, потребуется от 4 до 6 приборов, что обойдется потребителю в значительную сумму.

Обеспечение в парной и других зонах оптимального температурного режима можно организовать с помощью теплотрассы – пустить отопление от дома. Для этого внутри сооружения устанавливаются радиаторы (исключение составляет парная). Еще один вариант – теплый водяной пол. Это безопасно и эффективно, но есть и недостаток – большая сложность в реализации, особенно, если баня уже выстроена.

Важно помнить, что отопление бани от дома возможно организовать только при условии, что два сооружения расположены на небольшом расстоянии друг от друга или же имеют закрытый утепленный переход (тамбур). Это позволит сократить теплопотери.

Если баня многоэтажная

Внешний вид частного домовладения за последние несколько столетий значительно изменился. Это же касается и бани. Сегодня не являются редкостью бани, которые имеют, к примеру, два этажа.

Наличие более чем одного этажа предполагает организацию обогрева как первого, так и второго этажа. Существующие системы условно делятся на ряд категорий:

цельное или единое отопление;
раздельный обогрев.

В первом случае предполагается, что печь монтируется непосредственно в парной или за ее стеной. Труба, по которой будет выводиться дым, фиксируется на специальную отводку на оборудовании. Она проходит периметр первого и второго этажа и только потом выводится на крышу.

Важно помнить, что единый обогрев требует, чтобы печь топилась постоянно, даже если парилка не используется. Кроме того, сложный путь циркуляции горячего воздуха имеет результатом долгий срок нагрева помещения.

Раздельная система основана на использовании сразу нескольких видов отопления. Это так называемая комбинированная система.

В этом случае в зоне, где люди парятся, устанавливается стандартный набор – камень, вертикальная труба и непосредственно печь. Остальные помещения обогреваются газом, электричеством и другими источниками.

Чтобы топка парильни дала максимальный эффект, следует придерживаться определенных правил.

Прежде всего, это касается дров. Они обязательно должны быть сухими, присутствие в них даже небольшой доли влаги замедлит нагрев.
Дрова должны иметь правильный размер: диаметр не превышает 9 см, но не меньше 6 см. Средние значения позволят топливу долго гореть, давать требуемый жар и, соответственно, температуру.

Опытные пользователи утверждают, что качественный обогрев определяется также использованием сырья определенной породы. Если стоит вопрос, как сделать отопление в бане с несколькими этажами, лучше отдать предпочтение березе. Эта древесина не отличается большим диаметром. Однако высокое содержание дегтя обеспечивает длительное тление, за счет чего достигается высокая в сравнении с другими материалами температура горения.

Дополнительно для увеличения времени поддержания высокой температуры используют каменный уголь. Дуб и липа также хорошо показали себя при решении задачи обогрева бани в несколько этажей. Тополь и осина тепла выделяют меньше, поэтому их потребуется значительно больше.

Если баня оснащена мансардой, для ее обогрева лучше использовать камин. При его монтаже обязательно следует учитывать вес прибора, что требует обязательное укрепление зоны. Масса камина зависит от того, как часто планируется его использовать. Известно, что интенсивное отопление требует топку больших размеров. Чтобы установка и эксплуатация были проще, лучше отдать предпочтение электрическому камину. Это также сократит расходы на предполагаемые ремонтные работы.

Любят многие истинные ценители. И они не готовы променять её ни на финскую сауну, ни на турецкий хамам. Сегодня существует множество различных способов топить баню – от традиционной печки и до внедрения самых современных технологий. Однако не все потенциальные владельцы знакомы с нюансами дополнительного отопления бани зимой. И из-за этого могут возникнуть некоторые проблемы в процессе эксплуатации.

Конечно, при очень сжатом бюджете от дополнительного отопления можно отказаться, используя только классический вариант – хорошую . Этого будет вполне достаточно, чтобы принимать баню, а потом с разбега нырять в роскошные сугробы, испытывая при этом всю неповторимую гамму чувств. Но если вы можете позволить себе потратить дополнительные средства, то ваша баня станет ещё более уютной и комфортной.

Печь-каменка — самый популярный способ обогрева бани

Под дополнительным отоплением обычно понимают дополнительное отопительное оборудование, позволяющее поддерживать высокую температуру не только в парилке, но и в предбаннике. Ведь многие ценители бань любят посидеть с компанией друзей в предбаннике после посещения самой бани, чтобы поговорить за жизнь, вспомнить былые времена и обсудить планы на будущее. К сожалению, при использовании обычных печей протопить предбанник не получается. И если летом это не составляет проблемы, то зимой может стать причиной дискомфорта. Практически всё тепло отдаётся парилке, в результате чего находиться в предбаннике даже несколько минут, чтобы раздеться или одеться, бывает неприятно из-за крайне низкой температуры. Что уж говорить про посиделки и долгие беседы!

Зато при установке дополнительного отопления вы всегда сможете поддерживать в предбаннике, который располагается на одном уровне с парилкой или же на , подходящую для вас температуру.

Какое оборудование для этого требуется

Вообще, чтобы обеспечить обогрев бани зимой, можно использовать разнообразное оборудование. Некоторые пользователи отдают предпочтение водяному отоплению. Радиаторы или могут быть подключены к теплоцентрали или же . Однако здесь есть определённый минус. Если вы не живёте в загородном доме постоянно, вода в трубах просто замёрзнет, разрывая их, так как теплоцентраль может перестать работать на несколько дней по каким-то причинам. В результате вам придётся потратить немало денег и времени, чтобы устранить последствия подобной поломки.

Печь в бане с водонагревателем

Многие отдают предпочтение электрическим отопительным приборам. Их главный плюс – простота использования. Не нужно тратить деньги на установку и разбирать уже готовую баню. Вы в любое время можете принести в предбанник один-два электрических обогревателя и включить их за полчаса-час до начала посиделок. За это время температура в небольшом помещении поднимется до уровня, который вас вполне устроит. Если нужно, вы легко сможете перенести их с места на место или же вообще унести в дом.

Не забываем о безопасности

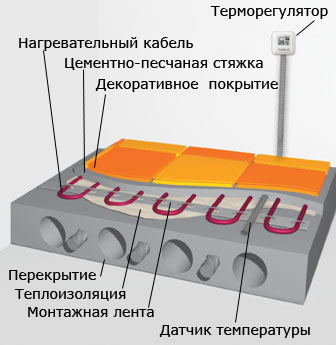

А вот в самой парилке устанавливать электрические тёплые полы нежелательно. Да, это сделает поход в баню более комфортным. Ведь истинные ценители бани знают, что именно полы, особенно зимой, могут оставаться прохладными даже при многочасовом протапливании. Весь жар поднимается вверх, и возле потолка температура может доходить до 70-80 градусов, но полы останутся прохладными. При использовании электрических тёплых полов этого точно не произойдёт – они нагреются значительно быстрее, чем протопится баня.

Баней называют помещение, специально оборудованной для мытья человека, в котором основными факторами воздействия на организм является не только вода, но и горячий воздух и пар. О пользе бане и ее оздоровительном эффекте сегодня знают все без исключения. Существует несколько разновидностей бань

Русская парная

Финская сауна

Турецкий хамам и т.д

Наиболее широкое распространение в нашей стране получили русская парная баня и финская сауна, простота конструкции которых делает возможным их сооружение в частных домах и на дачных участках.

Бани могут располагаться в помещении основного дома, но чаще для них делаются отдельные строения, состоящие из парильного отделения, помывочной или душевой и предбанника. В зависимости от площади бани (при минимальном ее размере) помывочное отделение может быть совмещено с парильным отделением, а предбанник отсутствовать вовсе.

Возможен и другой вариант, при котором в бане дополнительно устраивается небольшой бассейн с холодной водой, устанавливается купель, монтируется обливное устройство и т.д.

Требования к системе отопления в бане

Система отопления в бане должна обеспечивать потребности в тепле, горячей воде и в паре, без которого немыслима ни русская парная, ни сауна, ни турецкий хамам. При этом отопление в бане должно быть эффективным, безопасным и экономичным, а потребность в тепловой энергии возникает периодически, только на время посещения бани.

К тому же тепло в бане нужно не обычное, а высокотемпературное. Так, к примеру, в парильне финской бани принято поддерживать температуру не менее 80С, а в русской парильне еще выше: 100 и более градусов Цельсия.

Обычный котел отопления с системой радиаторов с этой задачей не справится. Его можно использовать только для обогрева предбанника и организации горячего водоснабжения. В парильне нужно устанавливать специальную банную печь.

Виды банных печей и их особенности

Чаще всего для обогрева бани используются дровяные печи. Именно они позволяют любоваться видом открытого пламени, наслаждаться треском поленьев, ощущая при этом аромат настоящего древесного дыма. Альтернативой дровяной печи является печь газовая, имеющая в принципе ту же конструкцию, но предназначенную для сжигания не дров, а газа.

Для любителей комфорта выпускаются специальные электрические печи для бани.

Следует отметить, что современный рынок оборудования для бани просто поражает разнообразием печей, среди которых лидируют устройства финского производства печи Harvia, Helo и Kastor. Российские печи представлены торговыми марками Термофор, Ижкомцентр ВВЦ, Грейвари и многими другими.

Однако выбрать хорошую банную печь не так просто, как это может показаться на первый взгляд. Традиционная банная печь должна быстро нагревать парную и обеспечивать парообразование в ней. По сути функции банной печи можно разделить на 2 составляющие: парообразование и обогрев помещения.

Парообразование

В большинстве случаев пар в бане получают простым способом: выплескивают на поверхность раскаленной печи ковш воды. Понятно, что такие резкие перепады температур в сочетании с влажной средой бани неблагоприятно действуют на поверхность печи и разрушают ее.

Поэтому для парообразования в бане используют природные камни, которые нагревают на поверхности печи, укладывая их в специальный отсек, называемый каменкой. Отсюда и название банной печи «каменка».

В качестве камней для бани используют куски твердой и прочной горной породы, обычно вулканического происхождения, в составе которой нет примесей, опасных для здоровья человека. Предпочтение отдается жадеиту, малиновому кварциту и нефриту, которые отличаются устойчивостью к перепадам температур и высокой теплоемкостью, к тому (по заверениям опытных парильщиков), делают пар особо качественным и целебным.

Куски горной породы, уложенные в каменку печи, аккумулируют тепловую энергию, запас которой обеспечивает эффективное парообразование. Раскаленные камни препятствуют попаданию воды на корпус печи, защищая его тем самым от коррозии.

Для более эффективного, а главное постоянного парообразования, некоторые производители (например, российская компания Термофор) предусмотрели в конструкции своих печей элементы, представляющие собой простые модели парогенераторов.

Обогрев парильни

Как уже было сказано, температура в парильне должна поддерживаться на уровне, близком к 100 С. Для этого используются печи с усиленной теплоотдачей, передающие тепло в окружающую среду конвекцией и излучением. Однако, в бане не приветствуется слишком сильное (обжигающее) тепловой излучение. Оно не способствует комфорту, хотя и обеспечивает столь желанный жар в парильне.

Решается проблема просто: кожух «правильной» банной печи делается в виде конвектора, обеспечивающего нагрев восходящих потоков воздуха. При этом происходит охлаждение наружной поверхности кожуха, что делает тепловое излучение печи более мягким и комфортным.

В результате сравнительно небольшая современная печь для бани быстро нагреет парильню и обеспечит необходимое количество пара.

Печи с конвектором часто облицовывают природным камнем. Это красиво, да к тому же способствует увеличению тепловой инерции устройства.

Парильню нагрели. А что делать с предбанником?

Для обогрева предбанника можно использовать отдельную печь, а можно установить в бане печь с удлиненным топливным каналом, предназначенную для обогрева двух смежных помещений. У такого устройства тело (массив печи) находится в парильне, а топка вынесена в предбанник. Как правило, тепла, поступающего через топочное окно, вполне достаточно для его обогрева.

Для тех, кто хотел бы наслаждаться видом открытого пламени, делают печи с увеличенным топочным окном, так называемые «печи-камины». Дверцу печи делают светопрозрачной.

Если парильня отапливается электрической печью, для обогрева предбанника используют электрические обогреватели. Особенно хороши для этих целей инфракрасные приборы, устанавливаемые на потолок, а также теплые полы.

Печи с удлиненным топливным каналом считаются более удобными и безопасными. Их использование выносит процесс закладки дров за пределы парильни. Для тех, кто хотел бы видеть пламя печи и в предбаннике, и в парильне компания Kastor разработала специальную модель со светопрозрачной задней стенкой Incendo 20.

Проблемы горячего водоснабжения в бане

Для нагрева воды в бане используют печи с теплообменниками, а также печи со встроенными баками для нагрева воды. Бак можно приобрести отдельно и установить его, например, на дымовую трубу.

Печи с теплообменниками более удобны и эффективны. Действуют они так же, как и обычный водонагреватель. Для обеспечения запаса горячей воды нужно установить накопительный бак.

Выбор банной печи

Печи для бани и сауны могут иметь различную мощность от 2 кВт до 40 кВт и более. Подбирают их в зависимости от площади парильного отделения и задач, которые планируется решить с их помощью. При этом учитывается, что печь с теплообменником должна иметь большую мощность, чем обычный тепло агрегат для обеспечения теплом парильного отделения, ведь часть вырабатываемой ею энергии уйдет на нагрев воды.

Видео инструкция - как выбрать отопление бани в примере

aquagroup.ru

Отопление бани своими руками | Строительный портал

Первая ассоциация, возникающая у каждого из нас при слове «баня» - тепло. Именно здесь можно по-настоящему согреться в лютые морозы и снять усталость с натруженных мышц. Независимо от размера, конструкции и отделки бани сердцем ее является печь-каменка. Именно она обеспечивает жар в парилке и комфортную температуру в остальных помещениях. Для того чтобы организовать отопление бани своими руками нужно в первую очередь определиться с выбором печи, а затем изучить технологию ее монтажа и обслуживания. Огромное значение имеет так же правильная теплоизоляция помещения. Какой бы не была печь, важно, чтобы тепло не уходило сквозь стены и потолок.

Выбираем печь для бани

При выборе печи для бани нужно учитывать целый ряд критериев. Давайте разберемся с каждым из них в отдельности.

Принцип действия

Существуют печи постоянного и периодического действия для отопления бани (чертежи некоторых моделей вы найдете ниже). В устройствах первого типа необходимо поддерживать горение топлива на протяжении всего периода использования парилки. Вторые же достаточно протопить заранее.

Материал печи

Материалов для устройства каменки достаточно много, но наиболее распространены только два из них – кирпич и сталь.

Чаще всего строят кирпичные печи периодического действия, хотя существуют и модели, подразумевающие постоянное горение. К их достоинствам можно смело отнести длительное поддержание высокой температуры в помещении. Но и прогревается такая печь достаточно долго – более 5 часов. Так что если вы хотите всласть попариться вечером, начинать топить нужно еще днем. Зато потом можно расслабиться и получать удовольствие - система отопления бани больше не потребует вашего внимания.

К недостаткам такой печи можно отнести разве что высокую стоимость. Для ее устройства вам понадобятся услуги опытного печника, а стоят они недешево. Так же на цену повлияет необходимость закладки достаточно мощного фундамента, что обусловлено большим весом кирпичной каменки.

Металлические печи для бани чаще всего работают по принципу постоянного действия.

Дело в том, что стенки такого устройства достаточно тонкие, а значит, остывают быстро. Потому для обеспечения полноценного отопления в бане нужно все время поддерживать процесс горения. Однако и прогревается баня с металлической печью значительно быстрее, чем с кирпичной – около 2 часов в холодное время года. Такая каменка отлично подойдет для небольших бань с легким фундаментом.

Вид топлива

Еще одним немаловажным критерием является выбор вида топлива. Многие считают, что топить баню нужно только дровами. Доля правды в этом, конечно, есть. Сгорание древесины обеспечивает неповторимый аромат и особенное тепло. Но, согласитесь, запасать дрова для отопления бани достаточно хлопотно. Куда проще просто нажать кнопку или открыть вентиль подачи газа.

Сегодня в продаже можно найти каменки на всех видах топлива: газовые, электрические, дровяные и даже на жидком топливе. Встречаются так же многотопливные модели. Кроме того, при наличии определенного опыта и большого желания сделать такую печь можно и самостоятельно.

Исходить, безусловно, нужно из того, что доступнее и дешевле. Итак:

дрова – традиционно, но хлопотно;
электроэнергия – удобно и общедоступно, но дорого;
жидкое топливо – огнеопасно, неудобно и достаточно дорого;
газ – относительно дешево, удобно, но, к сожалению, не всегда доступно.

Как сделать отопление в бане

Как правило, единственным источником тепла в бане является каменка. Исключение составляют разве что большие банные комплексы, включающие в себя не только парилку и предбанник, но и комнату отдыха, бильярдный зал и большой бассейн. В таких помещениях система отопления мало чем отличается от обычной внутридомовой, а каменка (чаще всего электрическая) обогревает только парилку.

Если же говорить о классической бане, то печь в ней нужно устанавливать так, чтобы она прогревала все помещения до необходимой температуры, а бак с водой располагался ближе к помывочной.

Идеальным можно считать «сквозное» расположение печи. В этом случае она устанавливается так, что дверца топки находится в предбаннике, каменка в парилке, а бак с водой в помывочной. Для такой установки лучше всего подходит металлическая печь с боковой каменкой. Выглядит она приблизительно вот так:

А – выход горячей воды;

Б – вход холодной воды;

В – место соединения с дымоходом;

Г – топка;

Д – поддувало;

Е – каменка.

А располагается в помещении вот так:

а – вход холодной воды;

б – выход горячей воды;

в – топка;

д – каменка.

При этом все горючие элементы стен должны быть защищены огнеупорным материалом.

Следует отметить, что печь такой конструкции можно соорудить и из кирпича, но места она будет занимать значительно больше.

Еще один достаточно практичный вариант – печь с выносным баком и открытой каменкой. Ее конструкция предусматривает монтаж в топке регистра для нагрева воды. Такая схема отопления бани и нагрева воды для мытья позволяет избежать преждевременного закипания жидкости в баке и появления сырого пара в непрогретом еще помещении.

Следует учесть, что нижний край бака должен располагаться как минимум на полметра выше уровня регистра.

Какой бы конструкции печь вы не выбрали, необходимо неукоснительно соблюдать правила ее установки.

Правила установки металлической печи

Основание для печи должно быть негорючим. Его можно сделать из шамотного кирпича, листового металла или бетона. Для красоты такое основание можно покрыть кафелем.
Дверца топки должна быть направлена в противоположный угол.
Пол перед топкой не должен быть горючим. Если же основание выполнено из дерева, необходимо накрыть его листом металла, шириной не менее 60см.

Металлическую печь лучше обложить кирпичом. Это не только обезопасит вас от ожогов о раскаленную поверхность, но и послужит украшением.

Может стать хорошим помощником тому, кто самостоятельно организовывает отопление бани – инструкция к каменке. В ней, как правило, указано необходимое расстояние от печи до стены и описан способ организации дымохода.

Правила установки кирпичной печи

Учитывая достаточно большой вес кирпичной печи, важно обеспечить ей прочное основание – армированный железобетонный фундамент.

С постройкой такой каменки лучше всего справится опытный печник, но если вы имеете какие-то навыки в этом деле и решили взяться за него самостоятельно, примите во внимание следующие рекомендации:

Некоторые особенности отопления бани газом

Учитывая возможность утечки и взрывоопасность газа, к печам на этом виде топлива предъявляются особые требования:

Печь должна быть оснащена автоматикой, которая прекратит подачу газа, если пламя погаснет.
Для подачи природного газа можно использовать общую магистраль, а для бутана и пропана нужно устраивать индивидуальную.
Для газового отопления бани действуют те же правила противопожарной безопасности, что и для металлических печей на других видах топлива.

Организация дымохода

Бани давно уже не топят «по-черному», а значит, установка каменки требует правильной организации отвода продуктов горения. Для монтажа дымохода вам потребуются следующие элементы:

потолочно-проходной узел;
«флеш» - проход через кровлю;
«зонт»;
сендвич-труба.

Сендвич-труба соединяется с выходом печи, а в месте, где она проходит сквозь потолок устанавливается потолочно-проходной узел.

Важно! Несмотря на то, что конструкция сендвич-трубы предусматривает слой теплоизолирующего материала, его может быть недостаточно для предотвращения возгорания потолочного покрытия. Организовывая газовое отопление в бане, не стоит экономить на дополнительной защите места выхода дымохода на улицу. Это может привести к непоправимым последствиям.

Внешний край трубы необходимо закрыть «зонтиком», который защитит ее от попадания дождя и снега.

Все этапы установки каменки и монтажа дымохода показаны в видеоролике:

Вот и все основные правила. Помните, какой бы тип нагревательных приборов вы не выбрали, главное – обеспечить безопасность их использования.

strport.ru

Отопление в бане

К отоплению в бане предъявляются особые требования. Это связано с тем, что в парной нужно обеспечить высокую температуру (более 100°C). С такой задачей обычный отопительный котёл не справится (он на это просто не рассчитан), для этого нужна банная печь, которая изначально приспособлена для получения высокотемпературного тепла. Ну а котёл при необходимости может послужить как дополнительный источник энергии для обогрева подсобных помещений и горячего водоснабжения.

Деревянная баня в два этажа.

Прежде чем говорить о вариантах отопления в бане, следует определиться в следующих вопросах:

Где будет располагаться баня, а именно: в доме в виде отдельного помещения, рядом с домом или на значительном удалении от него в виде отдельно стоящего сооружения;
Тип бани: русская, финская, турецкая и т.д;
Размер и компоновка площадей (парилка, раздевалка, комната отдыха, душевая и т.д.);
Периодичность использования (круглогодичная или сезонная);
Приоритеты (что ставится во главу угла: уровень комфорта или финансовые показатели).

Немаловажное значение имеют инфраструктурные аспекты, такие как наличие стабильного электроснабжения, газовых коммуникаций, топливных ресурсов. Нередко бывает так, что тип отопления становится очевиден сразу после принятия окончательного решения с учётом всех вышеперечисленных факторов. Но всё же чаще случается, что выбирать приходится из нескольких альтернатив, которые изложены ниже.

Кирпичная печь

Хороший вариант для обогрева бани с просторной парилкой, позволяющий решить сразу несколько задач: получить качественный (мягкий) пар, горячую воду и обогреть смежные помещения небольшой площади. Такая печь нагревается не быстро, зато долго сохраняет тепло после окончания топки. Топить печь можно как дровами или углем (классический способ), так и электричеством или газом (магистральным или баллонным).

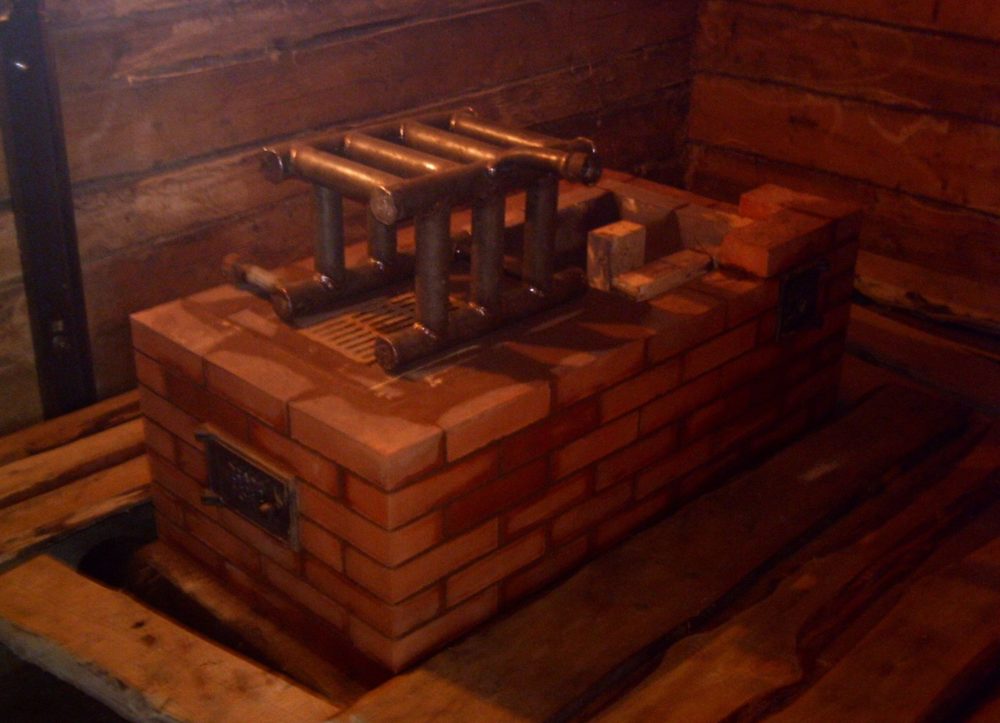

Кирпичная печь для бани с водяным отоплением.

Так как основное назначение печи – генерирование пара, она, естественно, ставится в парилке. Однако рачительный хозяин обязательно позаботится о максимально полном её использовании и об удобстве эксплуатации. Например, расположение топочного проёма в предбаннике, а бака с водой – в моечном помещении (если таковое имеется) даёт возможность прогрева (основного или дополнительного) подсобных помещений.

К сожалению, кирпичная печь – удовольствие недешевое. Во-первых, нужен прочный фундамент, во-вторых – специальный огнеупорный кирпич, в-третьих – квалифицированный мастер (печник). В общей сложности эти затраты составят приличную сумму.

Печь-каменка

Печь получила своё название потому, что парообразование происходит путём выплёскивания воды на раскалённые природные камни, уложенные в специально отведённый для этого отсек. Печи данного типа отличаются большим разнообразием и по конструкции, и по используемому материалу, и по виду топлива.

Отопление бани от печи в парной.

С точки зрения компоновки печь-каменка может быть открытого или закрытого типа. В первом случае ёмкость для хранения камней имеет открытый доступ, во втором – закрыта крышкой. Открытая каменка достаточно быстро прогревает парилку и даёт сухой пар высокой температуры (более 100°C). Закрытая каменка тратит больше времени и топлива на прогрев помещения, а пар получается более влажным и менее горячим. Зато и остывает такая печь гораздо медленней, сохраняя тепло на протяжении длительного времени. Из вышесказанного следует, что открытая каменка лучше подходит для сауны, а закрытая – для русской бани.

Что касается материала, то здесь выбор ограничивается либо кирпичом, либо жаропрочной сталью. Стальная печь будет дешевле и проще в эксплуатации, но и остывать будет быстрее. Чтобы уравнять плюсы и минусы обоих вариантов, часто прибегают к комбинированной конструкции, в которой присутствует как кирпичная кладка, так и металлические элементы. В частности, можно заключить кирпичную каменку в металлический каркас, можно установить металлическую топку или наоборот, топку стальной печи обложить изнутри кирпичом.

Современные печи-каменки выпускаются практически под любой тип энергоресурса: дрова, газ, электричество. Главное, чтобы они с максимальной эффективностью обеспечивали нагрев до высокой температуры каменного материала, которой служит и для генерирования пара, и для сохранения тепла.

Особые требования предъявляются к свойствам камней: при нагревании они не должны выделять вредные для здоровья человека вещества и в то же время обладать высокой теплотворностью. К таким природным камням относятся жадеит, габбро-диабаз, базальт, белый кварц и др.

Ariston ABS PRO ECO 80V - водогрейный котел для отопления комнаты отдыха бани.

Обогрев дополнительных помещений

Теплоёмкости банной печи может не хватить для обогрева смежных помещений бани, таких как предбанник, комната отдыха и др. Для бани внутри дома такая проблема не стоит: эти площади просто подключаются к общей системе отопления. Если же речь идёт об отдельно стоящей бане, то здесь этот вопрос обычно решается установкой дополнительных отопительных приборов, таких как радиаторы, конвекторы, инфракрасные обогреватели и др. При небольших размерах смежных помещений целесообразно использовать дымоход-конвектор, использующий тепло выходящих газов и не требующий вспомогательных источников энергии.

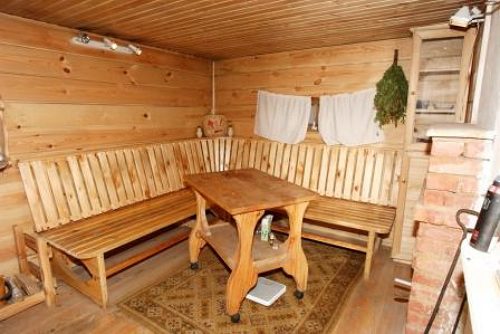

Отопление комнаты отдыха в бане.

Для отдельно стоящей бани, кроме установки вспомогательных обогревателей, перспективным вариантом может оказаться подвод тепла от дома, в котором уже функционирует отопительная система. Однако здесь нужно учесть два важных момента: достаточен ли запас мощности котла, чтобы «потянуть» ещё и отопление в бане, и существует ли возможность протянуть теплотрассу от дома к бане. Если ответ на оба вопроса будет положительным, подобная схема отопления заслуживает внимания: она может оказаться экономичней других вариантов из-за отсутствия необходимости в приобретении или сооружении дополнительных источников энергообеспечения. Но следует иметь в виду, что если теплотрасса будет слишком длинной и к тому же недостаточно хорошо утеплена, большие теплопотери сведут на нет полученную экономию.

Видео

otoplenie-guide.ru

Качественное отопление бани своими руками

Несколько полезных советов по установке банной печи
Системы отопления для бань постоянного использования
Устройство водяного и инфракрасного пола

Польза бани общеизвестна, поэтому баня в доме или на участке стала привычным явлением. Выбирая отопление для предбанника и парилки, следует учесть предполагаемое количество желающих попариться и возможность использования того или иного вида топлива.

Схема водяного отопления.

Каменка для отопления и пара - вариант для небольших бань

Если банное помещение небольшое и используется только по прямому назначению, то банной печи хватит и на парилку, и на предбанник. Сделать отопление в такой бане несложно даже своими руками.

Очень важно не ошибиться с выбором каменки. Разнообразие готовых банных отопительных приборов позволяет подобрать именно то устройство, которое необходимо.

Мощность банной печи подбирается соответственно площади, на каждый м² должно приходиться не менее 1 кВт, более того, необходимо иметь резерв 50%, который даст возможность пользоваться баней в сильные морозы. Если в помещении предусмотрена поддержка плюсовой температуры, то в резерве нет необходимости.

Банные печи могут работать на разных видах топлива и, хотя традиционно считается, что баня должна топиться дровами, это не всегда оправдано. Часто заготовка дров, особенно если сделать ее своими руками, отнимает много сил и времени. Удобнее всего пользоваться электричеством, но это самый дорогой вариант отопления. Природный газ - это минимум трудозатрат и относительная дешевизна, однако возможность подключения к магистрали есть далеко не всегда. Сжиженный газ обойдется дороже. Жидкий вид топлива дорог, неудобен в использовании и опасен. Подобрав печь по мощности и виду топлива или купив многотопливную модель, можно приступить к ее установке своими руками.

Схема монтажа отопительной системы.

Так как в бане обычно три помещения: предбанник, парилка и помывочная, то оптимальным вариантом при установке печи своими руками будет тот вариант, при котором топка находится в предбаннике, каменка в парилке, а емкость с подогретой водой - в помывочной. Существующие модели с боковым расположением каменки как раз и обеспечат такую конфигурацию отопительных элементов печи.

При возведении стен в бане очень часто используют горючие материалы (дерево, утеплитель), поэтому при установке банной печи своими руками нельзя забывать о пожаробезопасности. Между стенами и печью закладывается огнеупорный материал. Печь устанавливается на стальной лист с негорючей теплоизоляцией, а если она топится дровами, то и перед топочной дверцей необходим такой же теплоизолированный лист. Труба выводится через потолочное устройство, выполненное из листовой стали и имеющее отверстие соответствующего диаметра. Установку печи производят до того, как начнутся отделочные работы.

Стальная каменка очень быстро прогревает помещение, но требует постоянного горения, так как способности накапливать тепло у нее практически нет. Жар от этого вида каменки - жесткий, чтобы создать более комфортные условия понадобится вентиляция.

Банная печь, выполненная из кирпича, имеет целый ряд достоинств. Толстые кирпичные стенки аккумулируют тепло, постепенно отдавая его помещению. Процесс прогрева бани занимает много времени, но тепло держится долго, и нет необходимости в непрерывном горении. Сделать своими руками кирпичную каменку сложно даже при наличии некоторых строительных навыков. Кладку лучше доверить квалифицированному печнику, а вот сделать фундамент из армированного бетона под печь можно собственными силами.

Оборудовать водяное отопление в бане можно самостоятельно, начиная от изготовления самодельного котла, выкладки дровяной печи из кирпича и заканчивая монтажом системы «теплый пол». Главное, четко следовать технологии на каждом из этих этапов.

Содержание:

Вопросом теплоснабжения бани необходимо заняться после проведения изоляционных работ, перед внутренней отделкой. В компактных постройках проще всего соорудить каменку, мощности которой достаточно для прогрева парилки, моечного отделения и предбанника. В габаритных помещениях нужно устанавливать полноценное отопление с помощью трубопровода.

Виды топлива для бани с водяным отоплением

Для упрощения задачи можно подвести водяное отопление в баню от дома. В зимнее время вы сможете таким способом поддерживать оптимальную температуру в постройке. Однако в этом случае все равно требуется оборудование отдельного контура для ее обогрева летом.

Водяное отопление бани может осуществляться на разных видах топлива:

Газ . В этом случае для прогрева котла необходимо подключиться к системе общего газоснабжения и установить соответствующее оборудование. Но много населенных пунктов в наше время не газифицированы. А использование сжиженного топлива в баллонах пожароопасно.
Электричество . Для обогрева таким способом важно правильно вычислить нужную мощность котла. Основное преимущество - возможность установки без дымохода. К недостаткам можно отнести дороговизну и необходимость проведения трехфазной сети для котла мощностью от 12 кВт.
Дрова . Такая печь способна максимально качественно прогреть все помещения. Древесина - традиционное топливо для парной. Однако процесс заготовки дров и растопки печи достаточно трудоемок.

Жидкое топливо экономически не выгодно и очень огнеопасно. Требует соблюдения особых правил предосторожности. Не рекомендуется для отопления бани.

Определившись с типом топлива, выберите соответствующую печь. Рынок предлагает множество производственных моделей разного качества в широком ценовом диапазоне. Однако при желании вы можете соорудить ее своими руками.

Наиболее эффективно и качественно обогреть баню можно дровяной печью. Традиционно устанавливают стальную или кирпичную конструкцию. В первом случае благодаря большой теплоотдаче и толщине стенок помещения прогреваются быстрее. Топка кирпичной печи отнимает больше времени, однако тепло хранится дольше из-за способности кирпича аккумулировать его.

Изготовление водяного котла для отопления бани

В этих целях можно использовать обычные чугунные радиаторы М-140. Нам понадобится 12 секций. Каждая из них имеет емкость 1,5 литра и площадь 0,254 м 2 . Общий объем конструкции получится 18 литров, а площадь - 3 м 2 .

Для использования нужно переоборудовать радиатор по такой инструкции:

Вынимаем между секциями картонные прокладки.
Готовим смесь олифы и графита. Пропитываем ею асбестовый шнур и укладываем его вместо прокладок. Это предотвратит прогорание при высокой температуре.
Промываем каждую секцию шестипроцентным раствором соляной кислоты, а затем большим количеством обычной воды. Это необходимо для очистки от грязи и ржавчины.
Собираем отдельные детали в одну конструкцию в обратном порядке, используя для фиксации нипели с правой и левой резьбой по сторонам. Секции будут притягиваться прокруткой нипеля.
Когда расстояние между ними достигнет двух сантиметров, наматываем шнур с пропиткой и делаем окончательную затяжку крепежей.

Собрав конструкцию и дождавшись полного высыхания олифы, нужно подать под давлением жидкость и проверить герметичность стыков для эффективной и долговечной работы сооружения.

Дровяная печь для бани с водяным отоплением

Продумать место для установки печи желательно на этапе строительства. Из-за большого веса под каменное сооружение требуется заливка дополнительного основания.

Проводим работы по строительству дровяной печи для бани с водяным отоплением в такой последовательности:

Вырываем котлован глубиной около 0,7 метра. Засыпаем песчаную подушку толщиной 15 см, проливаем водой и тщательно трамбуем. Сверху делаем слой битого кирпича или щебня.
Устанавливаем деревянную опалубку по стенкам котлована. Монтируем каркас из арматуры и вставляем его в углубление.
Заливаем бетон, оставляя до верха 15 см.
Демонтируем опалубку и засыпаем получившееся пространство песком.
Покрываем верхнюю часть рулонным гидроизолятором в два слоя. Оптимальный вариант - рубероид.
Проверяем горизонтальность фундамента. Маленькие неровности можно перекрыть промежуточной сухой кирпичной кладкой.
Делаем раствор глины и воды, консистенцией густой сметаны. При полном растворении добавляем песок в соотношении с глиной один к одному.
Смачиваем водой кирпичи и укладываем плотно первый ряд, проверяя углы и горизонтальность.
На третьем ряду фиксируем оцинкованной проволокой или стальной полосой дверку поддувала.
На четвертом - обустраиваем зольный колодец.
На шестом - окончательно крепим дверь поддувала.
На седьмом - устанавливаем колосники. Размер топливника нужно рассчитывать с учетом установки котла. На первом ряду топки формируем специальный бортик и монтируем уголок. В боковых стенах оставляем 2 проема для вывода труб. Дверцы для топливного отделения лучше выбирать из огнеупорного прочного чугуна.
На восьмом ряду сооружаем перегородку для соединения с дымоходом и продолжаем такую укладку до четырнадцатого, на котором требуется установить швеллеры.
Размещаем под углом половинки кирпичей с пятнадцатого по восемнадцатый ряды. Это станет основанием для разделительной стены.
На следующем ряду делаем дверцу для пароотвода и укладываем тонкие металлические полосы, которые соединяют двадцатый и двадцать первый кирпичные ряды. После этого закрываем рамку дверцы.
Монтировать дымоходную трубу начинаем с 23-го ряда, формируя каналы для рассеивания тепла.

Обратите внимание, что стена внутри топливного отделения и дымохода должна быть максимально ровной и гладкой. Через каждые пять рядов нужно протирать внутреннюю поверхность.

Монтаж котла для водяного отопления бани и разводка труб

Чугунную конструкцию нужно размещать за камерой топливника. Она будет нагреваться не от пламени, а от газа. Чтобы правильно установить оборудование, придерживаемся такого порядка действий:

Располагаем на предварительно сделанные уголки радиатор, соблюдая расстояние до стенок около 5-6 мм. Зазор будет компенсировать термическое расширение конструкции.
Если выбранные трубы для подключения к котлу имеют швы, то дополнительно завариваем их перед установкой.
Присоединяем по диагонали дюймовые трубы подачи воды и обратки. В месте с правой резьбой просто вкручиваем изделие. На левой - используем для фиксации муфту со сгоном и нипель.
Трубу для подачи воды устанавливаем перпендикулярно полу в верхней точке, а обратку оборудуем в подпольном пространстве и подключаем снизу. Это необходимо для улучшенной циркуляции.
Закрываем заглушкой два лишних отверстия изделия.
Сваривая трубы между собой, фаску по контуру среза удаляем для качественного заполнения швом сварки всей толщины и надежной фиксации деталей. Если парная в зимнее время прогревается нечасто, то можно вместо воды залить в систему антифриз.

Монтаж водяного теплого пола в бане с водяным отоплением

Это устройство хоть и обойдется дороже, но способно прогревать помещение максимально быстро и эффективно. Тепло идет по всему периметру комнаты, а не из одного источника. При этом прогретый воздух поднимается.

Оборудовать теплые полы в бане с водяным отоплением можно самостоятельно в таком порядке:

Выравниваем поверхность, проводим изоляционные работы.
На черновое покрытие стелим алюминиевую фольгу, отражающим покрытием вверх внахлест на 15-20 см. Проклеиваем стыки армированным скотчем.
Устанавливаем коллекторный шкаф, вырезая у поверхности настила отверстие 0,6х0,4х0,12 метра.
Заводим в него трубы подачи и возврата, фиксируем к ним металлические запорные вентиля с помощью компрессионных фитингов.
Подключаем циркуляционный насос и разветвитель. Последний лучше оснастить автоматической системой воздухоотвода и сливным краном.
По периметру укладываем металлопластиковые трубы диаметром от 2 см параллельным или спиральным способом с шагом около 0,3 метра. В этих целях используем клипсы и зажимы. Соблюдаем расстояние от ближайшей стены - 7 см.
Подключаем один конец трубы к общей системе отопления (подающему коллектору). Второй край соединяем с возвратным устройством.
Впускаем воду под давлением, превышающим рабочее в полтора раза. Если система выдерживает, а температура везде равномерная, то приступаем к заливке цементно-песочной стяжки.

Коллекторный шкаф в сборе можно приобрести в соответствующих магазинах. Трубы необходимо выбирать качественные от зарекомендовавших себя производителей.

Смотрите видео о водяном отоплении бани:

Водяное отопление в бане - один из наиболее эффективных методов теплоснабжения. Оно пользуется популярностью в габаритных парных. Оборудовать его самостоятельно можно, однако процесс - трудоемкий, требует четкого следования правилам. А совмещение такой системы с высокой теплоотдачей дровяной каменки позволит поддерживать оптимальную температуру в помещении долгое время.

Теплые полы в бане – хороший вариант для тех, кто использует ее круглый год, у кого она находится дома, и кому она служит не только по прямому назначению, но еще и одновременно является единственной ванной в доме, особенно в период холодов. Именно тогда теплые полы сделают ваш отдых в бане еще более приятным , особенно если вы решите разместить их еще и под основным помещением. Тогда теплые полы парной станут отличным дополнительным источником отопления.

Преимущества теплого пола для бани:

Система отопления находится внутри пола
Равномерное распределение теплоты по всей площади помещения
При небольших затратах – возможность отопления большой площади
Значительная экономия по сравнению с электрической

Теплые полы в бане удобны для использования , нетоксичны и дешевы по себестоимости, но при всем этом необходимо иметь в помещении дополнительные источники отопления, такие как радиаторы, так как теплые полы не могут обеспечить абсолютный прогрев всего помещения , особенно когда наступают лютые морозы.

Как же выглядят теплые полы ? Между бетонным основанием и самим его покрытием расположена система труб, по которым идет вода или другая нагревающая жидкость. А для того, чтобы все тепло шло наверх, их сразу кладут на , таким образом обеспечивается хорошее обогревание бани .

Сейчас мы рассмотрим несколько очень важных пунктов, которые вам стоит учесть при выборе печи, используемой для отопления бани. Желательно определиться заранее, каким именно видом топлива будет отапливаться баня, хорошо если оно будет недорогим , в последнее время все чаще используют . Какие существуют печи для бани :

Постоянного действия . В процессе всего использования парной нужно постоянно поддерживать горение топлива.
Периодического действия . Их достаточно протопить заблаговременно.

Читайте также: Печи для бани или сауны

Независимо от размера банной всегда должно быть достаточно тепло , и эту функцию чаще всего выполняет печь, именно она нагревает воздух во всем помещении . Для начала стоит определиться с материалом для печи, а только потом внимательно ознакомиться с технологией монтажа и правилами эксплуатации банной печи .

Печь постоянного действия

Главная отличительная черта печи постоянного характера действия – это относительно маленький слой кладки и небольшое количество камней, используемых при кладке. Имея подобную печь, у вас будет возможность регулирования температуры, которая может доходить до 360 градусов . Для отопления подобной печи вам нужно только обеспечить ее подключение к электросети. Но вы также можете использовать и газ как топливо.

Печь периодического характера

Главная особенность печи периодического действия – это толстый слой кладки и большое количество кирпичей, который вам понадобится, чтобы выложить ее. Большая толщина стенок обеспечит защиту поверхности печи от возможного перегрева и за счет своей высокой теплоемкости будет еще долгое время обеспечивать подачу тепла.

Такой вид отопления позволит довести температуру нижней части печи до отметки в 1000 градусов . Даже при достижении такой высокой температуры отсутствует оседание сажи, так как она вся сгорит.

Самый подходящий вид топлива, который только можно использовать в бане такого типа – это дрова . Использование же угля для обогрева не приветствуется. Не стоит пытаться резко понизить температуру печи, так как это опасно и может вызвать разрушение внутренней поверхности печи за счет резких перепадов.

Выбор материала

Заранее продумайте все материалы, которые вы будете использовать при строительстве, они ни в коем случае не должны быть легковоспламеняющимися. Также организуйте необходимую вентиляцию помещения . Существует множество материалов, рекомендованных для устройства печи, но наиболее популярные – кирпич и сталь .

Читайте также: Чугунная печь для бани с баком для воды

Для отопления всей бани вам хватит одной печи каменки. Поэтому ее можно сделать небольшую, чтобы сэкономить место. Обычно для отопления используют печи из кирпича периодического действия, хотя существуют и такие, которые приспособлены к постоянному горению.

Главное преимущество печи каменки в том, что еще долго после нагревания она будет отдавать тепло в силу своей высокой теплоемкости, при том, что время ее нагревания минимально, она сможет в течении длительного времени поддерживать высокую температуру в помещении. Для установки такой печи вам потребуются услуги опытного печника, а это обойдется достаточно дорого.

Металлические же печи по большей части работают по принципу постоянного действия . Подобный материал очень тонкий, и поэтому достаточно быстро остывает. Вот почему в таких печах постоянно поддерживается процесс горения, но и прогреваться она будет намного быстрее чем каменная, все по той же причине. Для бань маленького размера с легким фундаментом это идеальный вариант .

Топливо

Следующий очень важный пункт, на который вам следует обратить свое внимание – это топливо . Для топки бани можно использовать далеко не только дрова, как многие думают. Конечно, сгорание дерева гарантирует неповторимый аромат древесины и особое тепло бани, но сделать запас дров на всю зиму – дело не из простых. Современные технологии могут нам предоставить более удобные источники энергии.

На сегодняшний день существуют каменные печи , электричестве, тех же дровах, и, конечно, на жидком топливе. Существуют также модели, которые совмещают в себе использование сразу нескольких видов топлива. Разумеется, вы можете сделать подобную печь и своими руками , но для этого потребуются специальные навыки и необходимый опыт.

В случае использования электрического отопления для бани, вы сможете сами отрегулировать в нагревательных элементах силу тока. Также очень важно не забыть во время монтажа про установку системы автоматической защиты, которая остановит дальнейшую подачу электричества в том случае, если в печи температура станет выше допустимой нормы.

При выборе топлива стоит обращать внимание на цену и доступность, в этом отношении дрова значительно уступают , ведь их очень сложно достать, электричество же доступно всем, но выйдет дороже. Жидкое топливо мало того, что огнеопасно, так еще и обойдется вам в крупную сумму. Газ же дешев , легок в использовании, но достать его не всегда есть возможность.
