Какие виды крыш. Элементы крыши

Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

Виды крыш

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Составляя проект крыши, нужно определиться, как использовать пространство под ней. От того, планируется ли располагать на нем жилое помещение или кладовку, зависит подходящая форма и конструкция.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

Шатровая представляет собой подобие шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станут металлочерепица или шифер.

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

Мансардные крыши

В частных домах нередко оборудуется чердак или мансарда. Такое решение оправдано рядом получаемых преимуществ. Пожалуй, самое главное из них – дополнительная площадь без возведения полноценного этажа.

Грамотно организованная система вентиляции и теплоизоляции мансарды улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между кровлей и стенами мансарды. Встроенные в крышу окна обеспечат помещению максимум естественного света.

Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

Угол наклона крыши мансарды обычно составляет 45-60º (верхняя часть может находиться под углом 25-35º).

Выбор материала

Традиционный кровельный материал – шифер (асбестоцементные волнистые листы). При надежности и дешевизне остается довольно тяжелым. Подходящий угол наклона крыши для его использования – 13-60º.

Не подходит для плоских крыш, так как попадание в щели осадков приведет к снижению срока эксплуатации. Битумный шифер применяется, начиная с 5º уклона. От угла зависит шаг обрешетки: если он меньше 10º, требуется сплошной настил.

Похожий на шифер ондулин обладает не самым презентабельным внешним видом. Подойдет для хозяйственных построек, также может применяться в ремонте крыши частного дома. Вреди его достоинств – прочность и долговечность.

Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Можно выбрать покрытие понравившегося цвета.

Рубероид чаще используется для обеспечения тепловой изоляции, а не полноценного покрытия. Представляет собой мягкий материал черного цвета.

Черепица обладает высокими декоративными качествами, надежная и легкая. Производится самых разных цветов. Оттолкнуть от выбора в ее пользу может высокая стоимость крыши. Подходящий уклон для керамической черепицы – 30-60º. Если он будет меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

Пожалуй, самой популярной кровлей частного дома можно назвать металлочерепицу. Ее можно использовать, начиная с 15º уклона.

Битумная черепица повторит поверхность любой кривизны, поэтому станет хорошим выбором для необычной крыши (например, купольной). Минимальный угол наклона – 12º.

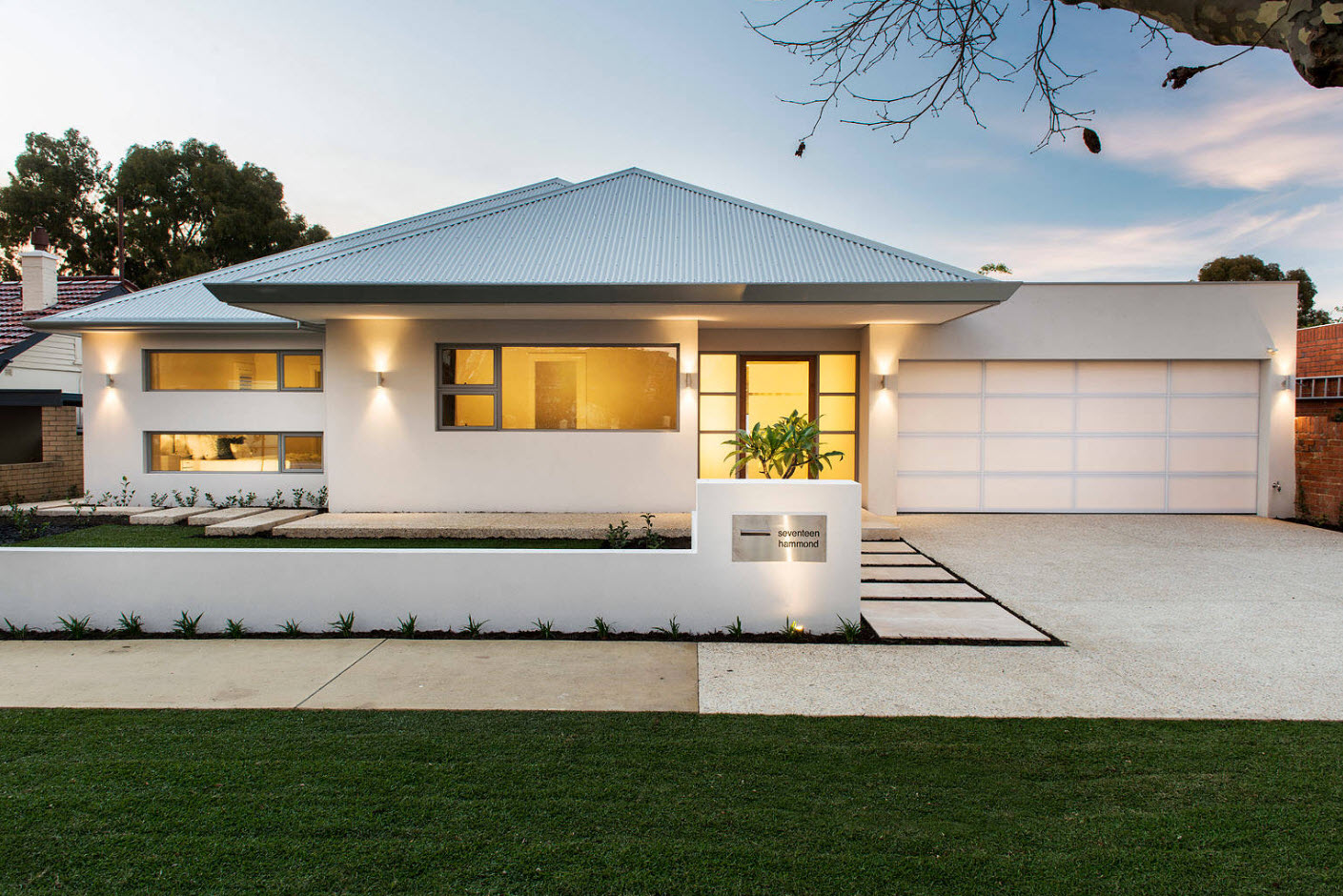

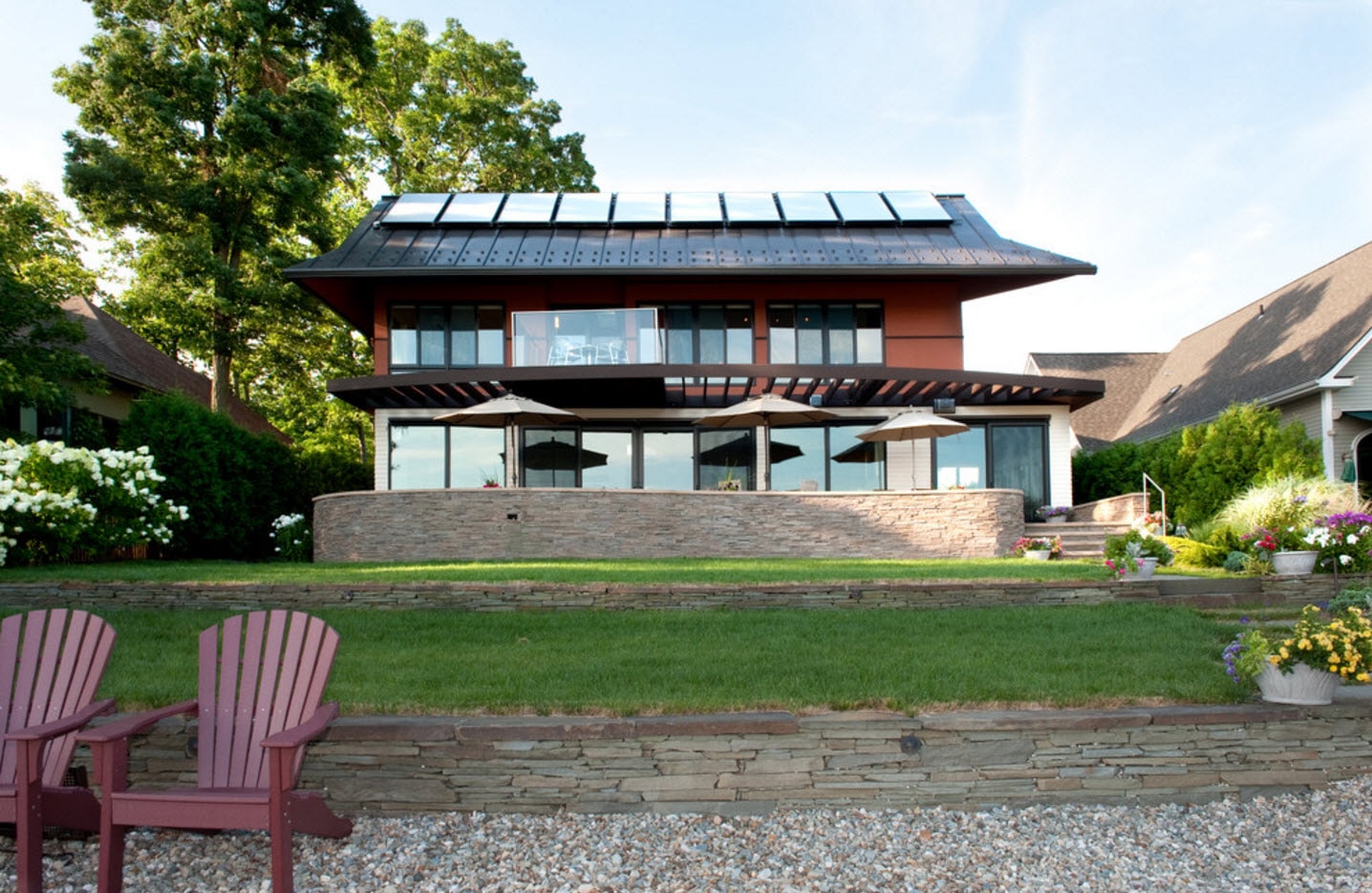

Фото крыш частных домов

Крыша считается также важной в строении дома, как основа и стены. Относится к числу несущих конструкций поэтому должна отвечать ряду требований: быть прочной, надежной, долговечной, хорошо утепленной, иметь хорошую тепло- и звукоизоляцию. Какие крыши домов выбирать – прерогатива бедующего домовладельца. Здесь главное не ошибиться в выборе. Крыша также должна соответствовать, по типу форм, быть пожаробезопасной.

Чтобы эти требования было легче выполнить перед созданием проекта дома нужно заранее выбрать форму, рассчитать высоту, подобрать соответствующие материалы для ее сооружения.

Какие формы бывают?

Форм кровли существует несколько видов. Выбор должен основываться на конструктивных особенностях:

• Односкатная . Одна кровельная плоскость, опирающаяся на две наружные стенки неодинаковой высоты. Применяется для подсобных помещений (сарай) и на гаражах .
• Двускатная . Имеет 2 плоскости, которые, также, как и в первом случае, опираются на 2 наружные конструкции стен, но одинаковой высоты. Плоскости проектируются под определенным углом по отношению друг к другу.
• Вальмовая . Имеет скаты с торцовой стороны в форме треугольника. Боковые стенки также похожи на треугольник только усеченный или на трапецию.
• Полувальмовая . Состоит из 2 скатов. Поверхности с торцевой стороны имеют форму треугольника.
• Ломанная . Очень сложная модель крыши. Внизу скаты треугольные, вверху они соединяются, причем обязательно под тупым углом.
• Шатровая . Тоже не лишена сложностей. Это четырехугольная конструкция с 4 скатами одинаковой величины.
• Крестообразная . Используется, когда дом имеет сложную форму. Делать расчеты и проект в таком типе должен инженер- проектировщик. Это поясняется тем, что крестообразная форма кровли предусматривает расчет и монтаж разжелобок. Важно правильно их разместить в конструкции. Иначе протеканий не избежать.

Форм крыш существует много. Здесь нужно научиться не только выбирать форму, а и грамотно рассчитать конструкцию кровли. Только тогда крыша будет выполнять функции, которые на нее возложены.

Зачем нужно рассчитывать высоту и как это делать правильно?

Кровля – это та часть дома, которая чаще других подвергается воздействию атмосферных явлений. При неправильно подобранном угле наклона, а соответственно и высоту, риски того, вследствие воздействия сильных ветров и осадков, ее целостность будет нарушена . Придется осуществлять ремонт крыши для устранения проблем – это в лучшем случае. В худшем – придется возводить ее с нуля.

Роль показателей высоты

Нельзя пренебрегать нормативами при создании проекта. От этого зависит надежность конструкции и здоровье тех, кто там будет жить. Ниже приводится ряд аргументов, которые могут стопроцентно подтвердить правильность вышесказанного и значимость правильного расчета высоты крыши для конструкции дома :

• Надежность и долговечность. Правильно высчитанная и выбранная высота позволит крыше быть устойчивой к воздействию внешних, погодных влияний, устойчивости к повышенным нагрузкам, например, кровельного покрытия, утеплителя.
• Эстетика. Внешний вид играет немаловажную роль. Если ее высота не будет соответствовать конструкции дома, то такая крыша будет смотреться не эстетично.
• Удобство. При правильной высоте можно соорудить чердак.

Самая верхняя точка называется коньком . Это та точка, где соединяются все наклонные плоскости кровли. Если его высота выбрана неверно, то существует риск того, что крыша не прослужит того срока, на который был поставлен расчет хозяина дома. Параметры высоты конька должны строго соответствовать технологическому процессу.

Как рассчитать высоту крыши?

Видео-урок по нахождению

От чего зависит высота конька?

Важным параметром при расчете считается угол уклона. Есть перечень факторов, на которых он базируется в основном на атмосферные влияния:

• ветра, если в регионе они буйствуют часто, то угол уклона должен быть 10-20 градусов;
• осадки в местностях, где они выпадают обильно выше 45 градусов;
• снег – при очень снежных зимах угол наклона может быть аналогичен предыдущему пункту.

Совет

Более подробные нормативные данные можно брать из требований СНиП 2301-99.

Выбор высоты по типу кровли

Здесь расчеты высоты осуществляются с учетом вида покрытия:

• Если в материалах для крыш имеется много штучных элементов, угол наклона следует выбирать по возможности больше.
• Если кровельная конструкция невысокая, стыки нужно свести к минимуму.
• Для очень тяжелых масс кровельного покрытия выбирается самый большой показатель угла наклона, чтобы вес равномерно мог быть распределен по всей поверхности.

Параметры расчета с учетом ширины строения

Здесь поперечное сечение конструкции представляется в виде равностороннего треугольника. Где параметр высоты выступает катет. Далее расчет производится так:

Приобретая кровельное покрытие нужно обращать внимание на вес. Для примера сравним два популярных вида – металлическую и керамическую черепицу. Последняя тяжелее первой раз в 10. А это играет весомую роль при проектировании стропил.

Многие покупатели допускают ошибку, покупая покрытие подешевле – оно чаще всего низкого качества, а значит и прослужит недолго.

Какие материалы можно использовать?

Перечень покрытий для обустройства крыш достаточно широкий. Каждый имеет свои преимущественные характеристики и недостатки.

Кровельные материалы

Металлочерепица — самая популярная на протяжении лет

Керамочерепица

Выпускается давно – больше 100 лет. Существенно улучшает внешний вид фасада в сравнении с глиняным аналогом. Считается :

• Надежным покрытием.
• Имеет долгий эксплуатационный срок.
• Характеризуется высокой прочностью.
• Не подвержена влиянию влажности.
• Обеспечивает абсолютную защиту от ультрафиолета.

При всех преимущественных характеристиках, имеет и несколько недостатков:

• высокую стоимость;
• большую массу.

Керамочерепица — выпускается больше 100 лет

Ондулин

Пользуется репутацией. Занимает позиции по качеству и потребительскому спросу:

• надежный;
• влагоустойчивый;
• прочный;
• защищает от УФ;
• хорошо переносит высокие нагрузки;
• устойчив к механическим воздействиям;
• наделен гидроизоляционными свойствами;
• пожаробезопасен;
• не подвержен коррозии;
• имеет хорошую гибкость.

Устанавливается на настил, установленный из реечных полос.

Ондулин — пользуется репутацией

Шифер

Самый дешевый кровельный материал:

• срок эксплуатации – 40 и больше лет;
• влагоустойчив;
• выдерживает механические воздействия;
• хорошо выдерживает высокие нагрузки, например, снежный слой.

Недостатки:

• В процессе длительной эксплуатации его края начинаю крошиться;
• В местах, где он постоянно затененный начинает появляться лишайник.

Шифер — самый дешевый кровельный материал

Профнастил

Кровельщики часто работают с этим материалом ссылаясь на то, что он надежный и очень прочный. В сравнении с металлочерепицей имеет шире листы, а также:

• небольшой удельный вес;
• высокие показатели прочности;
• считается экологичным покрытием;
• имеет широкий выбор цветов;
• устанавливать его можно при любых погодных условиях.

Как выбрать профнастил?

На что обратить внимание?

Недостатки:

• сильно шумит, если идет дождь;
• для сложных форм кровли требуется много материала;
• подвержен коррозии при эксплуатации;
• места просверливания или срезов нуждаются в дополнительной обработке;
• требует укладки гидрослоя для предотвращения конденсата;
• требует дополнительного утепления.

Профнастил — надежный и очень прочный

Гибкая черепица

Бесшовное покрытие на основе стекловолокон, пропитанных битумом. Внешняя часть обрабатывается базальтом, окрашенным в разные цвета:

• имеет высокую прочность;
• наделен хорошей звуко- и теплоизоляционными свойствами;
• обеспечивает отличную герметизацию.

Из всего этого перечня можно выбрать любой кровельный материал. Какой из них будет лучшим выбирать вам.

Гибкая черепица — бесшовное покрытие на основе стекловолокон

Выбор утеплителя – какой лучше?

Выбирая хорошего утеплителя, ссылайтесь не только на себестоимость, но и на технические, эксплуатационный характеристики. А также на сложности в монтаже. Укладку утеплителя можно выполнить собственноручно, правда в некоторых случаях нужно будет воспользоваться спецоборудованием. Критерии выбора хорошего утеплителя:

• коэффициент теплопроводности – чем он меньше, тем лучше;
• влагоустойчивость;
• срок эксплуатации;
• стабильность форм и внешнего вида;
• вес теплоизолятора;
• устойчивость к низким температурным показателям;
• звукоизоляционные свойства;
• экологичность.

Утеплитель — минеральная вата

Преимущественные характеристики:

• высокий коэффициент теплоизоляции;
• стоимость;
• минвата не горит;
• экологичность;
• легкость укладки;
• биостойкость – не подвергается гнилостным явлениям, ее не повредят грызуны или насекомые;
• имеет хорошую паропроницаемость;
• коэффициент звукоизоляции высокий;
• не теряет формы.

Теплоизоляция крыши

Что для этого нужно?

При монтаже утеплителя из минеральной ваты нужно обязательно обеспечить пароизоляционный и гидроизоляционные слои. А также позаботиться об организации вентиляционных зазоров. Это предотвратит образование конденсата. Если этого не сделать, то стропила со временем начнут гнить.

Стекловата

По своим теплоизоляционным свойствам приближена к минеральной вате, используется в качестве теплоизолятора давно. Изготавливается из плавленого стекла. В продажу поступает в рулонном виде, характеризуется как хороший, экологичный и негорючий материал.

При использовании этого утеплителя следует защищать руки, тело и глаза спецсредствами. При монтаже соблюдать технологию укладки.

Если покупается стекловата без фольгированного внешнего покрытия (это усовершенствованный вид, который используют в последнее время многие производители), то следует позаботиться о прокладке слоя пароизоляции из той же самой фольги.

Пенополистирол

Он же пенопласт используется очень часто и в утеплении стен и как теплоизолятор для кровли:

• Характеризуется как материал с высокими теплоизоляционными свойствами.
• Устойчив к воздействию влажности.
• Не впитывает пар, а значит его можно укладывать прямо на гидроизоляцию, воздушный зазор организовывать не нужно.

При укладке пенопласта в скатных формах кровли нужно обязательно следить за тем, чтобы края материала плотно прилегали к ней. Швы после монтажа нужно обработать монтажной пеной.

Материал горючий и паронепроницаемый, а значит его использовать в утеплении плоских крыш нельзя.

Пенополиуретан

Тоже хорош для утепления кровли. В список его достоинств входят:

• низкий показатель теплопроводности;
• небольшая масса;
• хорошая звукоизоляция;
• биостойкость;
• хорошие гидроизоляционные свойства.

Материал наделен достаточной жесткостью. Хорошо режется, просверливается. Не теряет форм в процессе службы.

Пенополиуретановый утеплитель может укладываться (плиточная форма) или напыляться на (жидкая форма).

Пенополиуретан — материал наделен достаточной жесткостью

Эковата

Изготавливается из бумаги. Относится к экологически чистым кровельным утеплителям. Наделена хорошими звуко- и теплоизоляционными качествами. Для того чтобы материал не был горючим и не подвергался повреждению со стороны грызунов и насекомых, производители эковаты обрабатывают ее беззащитными веществами и антипирином.

Относится самым легким и дешевым видам утеплителей. Продается в жидком виде. при использовании ее, как утеплитель для кровли (между стропилами), необходимо создавать некие замкнутые короба. В них задувается эковата так, чтобы она не только заполнила пространство, но всевозможные щели. Недостатки — использование в монтажных работах спецтехники.

Есть и другие способы утеплить крышу.

Эковата — изготавливается из бумаги

Покраска крыши – нюансы, способы, особенности

Кровлю укрывают разными материалами от этого зависит особенность проведения работ и целесообразности применения покраски :

1 Шифер . Вначале имеет хороший внешний вид. Со временем тускнеет, на его поверхности начинают появляться островки лишайника. Предотвратить эти проявления можно, покрасив его воднодисперсионной или акриловой краской. Они стойкие к воздействию внешних и погодных факторов. Правда перед этим следует заколеровать покрытие.

2 Профнастил . Его перекрашивают крайне редко. Их еще при изготовлении покрывают цветным покрытием на основе полимеров. Красят его разве только в процессе проведения реставрационных или восстановительных работ.

3 Листовая жесть . Окрашивается, но перед этим нужно обработать поверхность антикоррозийной грунтовкой.

Красят кровлю двумя способами – ручным или машинным. Перед процедурой следует придерживаться следующих требований:

• Не красить кровля при плохой погоде, особенно во время дождя. Лучше всего это делать весной в апреле или мае, осенью в сентябре или октябре. В эти периоды красящий слой будет иметь наилучшую адгезию, а значит прослужит долго.
• Летом вообще не рекомендуется осуществлять покраску из-за жары.
• Прокраску осуществлять в нескользящей и в не царапающей поверхность обуви.
• Если работы выполняются на большой высоте, нужно позаботиться о собственной безопасности, привязав себя веревкой к стропилам или балке.
• Крайне не рекомендуется цеплять страховую веревку к дымоходу – опора она ненадежная, может не выдержать вес тела.

Во сколько слоев следует красить крышу?

Чтобы красящий слой был прочнее и выглядел подобающе следует наносить, как минимум, 2 слоя краски:

• При первом нанесении нужно на каждый килограмм ЛКМ брать 700 грамм олифы, перемешать и только потом красить.
• При окраске повторно на каждый килограмм краски нужно взять уже 5000 грамм олифы.

Технология нанесения – или сколько ждать времени между первой и второй покраской:

• Наложив первый слой, нужно подождать неделю, чтобы он хорошо просох.
• Второй слой будет на 3 дня дольше сохнуть, то есть в сумме это 10 суток.
• Если принять решение нанести 3-й слой, то нужно использовать и выжидать именно такие сроки.

Как подобрать цвет для крыши и фасада?

Можно заказать готовый проект под ключ, но такая услуга далеко не каждому доступна. Рассмотреть все возможные варианты можно и другим способом – создав шаблон. Для этого плоскую проекцию вашего фасада нужно перевести на кальку (можно использовать и полиэтиленовую пленку), а дальше методом подстановки цветов, выбрать оттенок, производителя.

Даже если со цветом все сложится, выбранный вариант вас устроит по всем параметрам, бежать и закупать полностью весь красящий материал не нужно. Нужно для начала покрасить небольшой клочок фасада и кровли в выбранные цвета.

На оценку конечного оттенка влияют:

• фактура поверхности;
• тип основы;
• освещение.

Посмотрите на них в разное время суток и погодные условия:

• утром до восхода солнца;
• днем при хорошем освещении;
• вечером, когда горят только фонари;
• в пасмурный день.

Недостатком такого метода подбора считается то, что с его помощью удается протестировать ограниченное количество цветов.

Каждая из которых может иметь свой тип конструкции, способ защиты и оригинальный дизайн. Прежде чем определиться с видом кровли для своего жилища, необходимо разобраться с конструктивными характеристиками.

Главными критериями выбора являются:

• вид материала;
• тип и форма конструкции;
• уклон крыши.

Только при условии грамотного выбора этих составляющих возможно создать прочное, долговечное и надежное покрытие, которое способно выдержать любые погодные условия. Отдавая предпочтение тому или иному типу кровли нужно ориентироваться на климат в данной местности. Так, крыша с пологим уклоном в районе активных осадков в зимний период – не лучший вариант. В противном случае постоянное скопление снега впоследствии только разрушит конструкцию.

Классифицируют крыши по количеству и форме скатов. Различают односкатные, двускатные и четырехскатные крыши. Под скатом подразумевают уклон самой кровли более 10°. Бывают и сложные конструкции с совмещенными скатами. Примерами таковых являются шатровые и многощипцовые крыши. Реже в строительстве частного дома можно встретить конические и купольные виды кровли. Часто в конструкциях используют несколько форм, такой тип крыши является комбинированным.

Детально разберем каждый из перечисленных разновидностей крыш частных домов с учетом размещения в определенных климатических условиях.

Односкатная крыша – наиболее простая конструкция, не требующая значительных трудовых и денежных затрат.

Двускатная крыша – такая же недорогая конструкция, которую зачастую используют для домов самых разнообразных форм. Отлично подходит для снежных местностей.

Мансардная крыша – разновидность двухскатной кровли, отличающейся ломаным профилем, то есть, когда у каждого ската два уровня – пологий и падающий.

Вальмовая крыша расчитана на большие ветра, это прекрасный вариант для домов с объемными площадями.

Вальмовая крыша со склоном дугообразной формы. Изготовить такую конструкцию довольно сложно, но внешне она очень привлекает к себе внимание.

Шатровая крыша – один из видов вальмовой. Идеальный вариант для квадратных домов. Такой тип крыши складывается из четырех одинаковых треугольников, соединяющихся у вершины подобно шатру.

Многощипцовая крыша – сложная конструкция, подходит для прямоугольных и квадратных домов.

Сводчатая крыша – в форме свода, чаще используется к качестве дополнения к основной кровле.

Бубновая крыша – имеет вид сведенных к центру четырех ромбов, подходит для зданий с основанием в форме квадрата.

В современное время поверхность крыш все чаще используют для создания великолепного ландшафтного дизайна.

Если говорить о практической стороне, монтирование солнечных батарей на крышах частных домов в качестве альтернативного источника энергии – отличный способ энергосбережения.

Выбираем уклон для кровли

По виду уклона поверхности крыши разделяют на плоские и скатные. Под уклоном подразумевается угол наклона кровли по отношению к горизонту. Как правило, измеряется в градусах.

Обустройство уклона крыши обусловлено необходимостью отвода различных осадков с ее покрытия. Если же наклона нет, протекание крыши неизбежно. Да и внешний вид таких покрытий больше подойдет для построек хозяйственного назначения.

Выбирая степень уклона крыши, нужно иметь ввиду, что наибольшая нагрузка от снежных осадков на кровле достигается, когда угол наклона равен 30 градусам. Самоочищение крыши (снег самостоятельно скатывается вниз) происходит при 45 градусах наклона.

Помимо осадков, на поверхность крыши также влияют сильные порывы ветра. Увеличение угла на клона до 30% способствует увеличению ветровой нагрузки в 5 раз. Но и маленький уклон тоже неприемлем, так как ветер в таком случае, проникнув сквозь стыки покрытия, может сорвать конструкцию. Поэтому разумно будет выбор уклона и формы крыши доверить опытным профессионалам, которые учтут все нюансы.

Очевидно, что скатные крыши по сравнению с плоскими на порядок дороже. Но все же долговечность, прочность и надежность намного важнее первоначальных затрат. Поэтому скатная кровля остается самой популярной среди покрытий частных домов. Как и упоминалось ранее, уклон такого типа крыши обусловлен снеговой и ветровой нагрузкой. Но кроме этого, немаловажное значение имеет эстетический внешний вид.

Выбор строительных материалов

Выбор кровельных материалов напрямую зависит от угла наклона скатов.

Шифер (асбестоцементный лист волнистой формы) – используется при уклоне крыши от 13-60 градусов.

Керамическая черепица – этот тип покрытия предусматривает уклон кровли от 30-60 градусов. При уклоне менее 30 градусов монтирование керамической черепицы допускается, но в таком случае необходимо дополнительно организовать гидроизоляцию и вентиляцию кровли.

Металлочерепица – наиболее популярный материал в строительстве частных домов. Основное преимущество этой кровли в том, что наибольший угол уклона не нормируется, но минимальный – 15 градусов.

Профнастил – в качестве основного материала для крыш применяется довольно редко, чаще – для гаражей и хозяйственных построек. Укладка производится при наклоне крыши, начиная от 10 градусов. Максимальный угол не нормируется.

Битумная черепица – отличный вариант для крыш с дугообразными оригинальными формами. Угол наклона не должен быть меньше 12 градусов.

Битумный шифер – такой вид крыши встречается довольно редко и с наклоном не меньше 5 градусов. Максимальный предел не нормируется, однако нужно учитывать угол уклона для того, чтобы расчитать обрешетку. Как правило, уклон в границах 5-10 градусов предусматривает обустройство сплошного настила.

Фальцевая стальная крыша – используется при угловом наклоне от 20 градусов.

К особой группе кровельных материалов относят лист каленого стекла и стеклопакет. В основном из них изготавливают только часть кровли. Чаще это козырек у веранды, иногда – гостиной или кухни. Несомненно, такая конструкция невероятно красива. Чего только стоит эстетический вид перекрытия внутри помещения! Но чтобы позволить себе подобную архитектурную композицию, потребуется выделить немалый бюджет. Стекло надежно выдерживает снегопады и ветра. Как правило, его крепят к металлическому профилю.

Выбирая покрытие для крыши, всегда учитывайте особенности климатических условий в вашей местности и помните – чем плотнее конструкция кровли, тем меньше угол уклона ската. Только так вы обеспечите долговечность и прочность строения.

Эстетическое оформление

Цветовая палитра материалов для кровли в коллекциях современных производителей очень широка. С помощью цвета можно выделить крышу ярким контрастом, таким образом выделяя её на общем фоне окружающей среды, или наоборот, создать гармоничный оттеночный ансамбль, когда цвет крыши будет практически сливаться с остальными элементами экстерьера.

Все перечисленные варианты кровли играют не только существенную функциональную роль в строениях частных домов, но и могут служить превосходным эстетическим дополнением безупречного экстерьера.

Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

Название элемента крыши	Краткое описание
	Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.
	В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.
	Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.
	Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

• килевидную – напоминают перевернутый корабль;
• лучковидную – форма лука;
• полукруглую – вершина с циркульным завершением;
• прерванную – имеется горизонтальный карниз для вставки окна;
• самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
• ступенчатую – размеры ступенек уменьшаются кверху;
• трапециевидную – фронтон в виде правильной трапеции.

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Может иметь несколько разновидностей.

1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

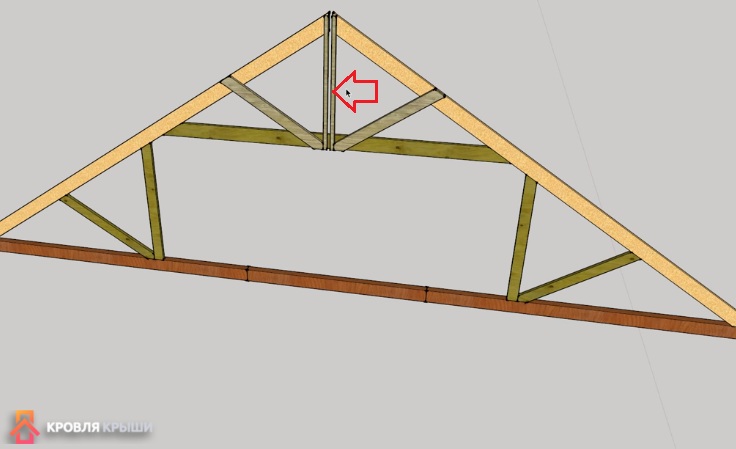

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Цены на доски строительные

Доски строительные

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.



2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.



3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.



4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.







Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

В современном понятии крыша дома – это не только накрытие, защита от снега, солнца или дождя. Сейчас крыша – это архитектурное продолжение постройки, способное подчеркнуть ее индивидуальность и оригинальность, изменить визуальное восприятие дома. Также следует отметить, что тип крыши будет влиять и на внутреннюю атмосферу, комфортность и уют.

Как бы там ни было, но в первую очередь крыша должна быть надежной, ведь красота от снега или дождя не спасет. В целом, видов крыш существует много, но мы поговорим лишь о самых популярных, надежных и практичных вариантах, которые лучше всего применять при строительстве частного дома.

Если рассматривать все крыши в целом, то их смело можно разделить на две категории: плоские и скатные. Как одни, так и другие имеют и преимущества, и недостатки.

Плоская крыша

Плоская крыша хоть и имеет популярность, однако не всегда находит себе место в жилом домостроении. Основной недостаток заключается в отсутствии наклона, а, следовательно, постоянном накоплении на ее поверхности снега и талых вод. Из-за этого срок эксплуатации плоской крыши резко уменьшается, тем самым она выглядит менее приемлемой, в сравнении со скатной конструкцией крыши. Зачастую плоскую крышу используют лишь тогда, когда ее поверхность будет эксплуатироваться (размещение палисадника, бассейна или террасы).

Скатная крыша

Скатная крыша гораздо предпочтительнее, ведь на ее поверхности осадки практически не задерживаются. В целом такой тип крыши более надежен и привлекателен. Под такой крышей можно оборудовать чердачное помещение в мансарду. Единственный недостаток, с которым придется столкнуться лицом к лицу – увеличенная стоимость строительства такого типа крыши и сложно ее ремонта.

Крыша с чердаком

Крыша с чердаком очень проста в постройке и монтаже, построить ее можно самому. Угол наклона чердачной крыши напрямую зависит от того, какой материал используется для ее кровли. Также нужно брать во внимание максимальную нагрузку, возлагаемую на крышу, стоимость ее сооружения и материалов. Такую крышу удобно ремонтировать, но еще на начальных этапах нужно подобрать оптимальный кровельный материал. Важным моментом станет решение по чердаку, будет он использоваться как жилое помещение или нет. В зависимости от этого будет решаться высота перекрытия, его качество и используемые материалы для его сооружения, а также то, каким должен быть кровельный пирог, тепло- и гидроизоляция.

Бесчердачная (мансардная)

Бесчердачная (мансардная) крыша отличается тем, что наружными станами будут являться поверхности крыши, расположенные под резким углом. Эта крыша интересна внешне, но полезная площадь чердачного помещения будет слегка уменьшенной, так как нужно хорошее крепление крыши. Соорудить такую крышу самостоятельно практически невозможно, лучше привлечь профессионалов.

В большинстве случаев крыша без чердака имеет излом, поэтому, изнутри ставятся специальные системы подпорок, уменьшающие полезную площадь мансарды. Имея фантазию и дизайнерские идеи подпорки можно обшить фанерой, после чего сделать там ниши и шкафчики для сезонных вещей.

Односкатная крыша

Односкатная крыша – дешевый и простой в установке вариант. По факту это разновидность плоской крыши, установленной на стены разной высоты. Именно благодаря этому создается естественный наклон крыши под определенным углом в одну из сторон. Эта крыша удобна и практична, однако очень скучна внешне, да и мансарду под ней не оборудуешь.

Двухскатная крыша

Двухскатная крыша – самый популярный вариант в деревнях и маленьких городках. Эта крыша одна из самых древних, но актуальна и сейчас. В ее основе лежат два ската, соединяемых в верхней точке «коньком». Двухскатная крыша может быть, как симметричной, так и асимметричной. В целом это очень удобный и практичный вариант, идеальное решение для тех, кто хочет обустроить мансарду.

Вальмовая крыша

Вальмовая крыша – разновидность четырехскатной крыши. Два ската этой крыши имеют трапециевидную форму, а торцевые плоскости (вальмы) – треугольную. Создать и соорудить такую крышу гораздо труднее, поэтому лучше обратиться к профессионалам. Достоинство крыши заключается в ее эксплуатационных характеристиках, ведь она очень устойчива к капризам погоды.

Полувальмовая крыша

Полувальмовая крыша – это что-то среднее между вальмовой и двухскатной крышей. Боковые плоскости усечены – имеют полувальмовую форму, их длина в 2-3 раза меньше, чем основных плоскостей. На фронтоне здания можно ставить вертикальные окна, а полувальмы станут декоративным элементом.

Шатровая

Шатровая – конструкция этой крыши имеет 3 или больше скатов, которые собираются в одну верхнюю точку. В шатровой крыше «конек» отсутствует, а симметричность скатов приятно удивляет. Если дом имеет правильные геометрические формы (квадрат, многоугольник), то шатровая крыша станет оптимальным решением. Она устойчива к ветрам, оригинальна внешне и способна надежно защитить дом.

Многощипцовая крыша

Многощипцовая крыша – самый сложный, дорогой, но в то же время интересный вариант. Идеально подходит для домов многоугольной формы, где хочется создать что-то особенное. Стропильная система многощипцовой крыши сложная в реализации, поэтому привлечение профессиональных строителей и архитекторов здесь обязательно. Если все пройдет хорошо, то в конечном итоге можно будет получить дом мечты.

Ломаная крыша

Ломаная крыша – разновидность мансардной крыши, ведь именно под ней зачастую обустраивают чердачное помещение. Верхняя часть имеет небольшой угол наклона, после чего идет излом и угол резко увеличивается, тем самым полезная площадь мансарды практически не пострадает, а ее боковые стены будут надежно защищены.

Конические и купольные крыши

Конические и купольные крыши – это очень редкое явление, ведь их практически никто не использует. Такой тип крыш не удобен в эксплуатации, ремонтировать их трудно. Лучше всего использовать их лишь как отдельные элементы, которыми можно накрыть круглые веранды или же создавать декоративные башни.

Комбинированная крыша

Комбинированная крыша – сложно, но возможно. Эта крыша зачастую сочетает в себе такие виды крыш, как шатровая, вальмовая и многощипцовая. Логично, что рассчитать и соорудить такую крышу слишком трудно, поэтому для реализации проекта нужно привлекать профессионального архитектора. Создав комбинированную крышу можно удивить знакомых, вызвать зависть у соседей и восторг у своих близких. Построив такую крышу нужно быть готовым к тому, что обслужить ее трудно, да и на реализацию этого проекта нужно капитально потратиться, стоит ли оно того решать только собственнику жилья.
