Сборка батарей отопления своими руками. Как просто установить батарею своими руками и что для этого нужно? Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Система отопления – одна из главных инженерных систем в доме, будь то загородный коттедж или обычная квартира. Мы можем забыть про неё летом, но с наступлением холодов в наших широтах жить без неё в принципе невозможно. Отопительная система состоит из множества элементов. Например, автономное и централизованное отопление отличаются по параметрам, но в любой из них будет такое устройство, как радиатор.

Радиатор – это то самое конечное устройство, которое отдаёт энергию теплоносителя в трубах помещениям. Если вы решили сэкономить и заняться установкой радиаторов отопления своими руками, то обязательно изучите эту статью. Ведь от правильного теплового расчёта, выбора и монтажа оборудования сильно зависит эффективность обогрева, а значит и ваш дальнейший комфорт и даже безопасность.

Виды отопительных батарей

Радиатор отопления (в быту часто именуемый «батарея») – это прибор, состоящий из отдельных полых секций, внутри которых циркулирует теплоноситель. Его главная задача – увеличить площадь излучающей поверхности, чтобы увеличить количество теплоты, отдаваемое помещению. Тепло передаётся преимущественно конвекцией, когда более тёплые массы воздуха поднимаются, и на их место приходят более холодные. Небольшая часть отдаётся также излучением и теплопроводностью.

По способам изготовления батареи можно разделить на два вида: разборные и неразборные. Разборные радиаторы собираются из одиночных вертикальных секций, соединяемых уплотнителями – радиаторными ниппелями. Количество секций подбирают согласно расчётной тепловой мощности.

Разобранный по секциям алюминиевый радиатор

Неразборные, или панельные радиаторы – это монолитные конструкции, в которых используются только сварка и литьё. Из-за меньшего числа соединений такие приборы надёжнее, но менее универсальные.

Способы разводки

В первую очередь, нужно выделить две общих схемы систем отопления: однотрубную и двухтрубную.

В однотрубной системе радиаторы соединяются последовательно, и используется одна труба для горячего и остывшего теплоносителя. Такая схема более требовательна к подбору диаметра труб, а количество отопительных приборов не должно превышать 4 – 5 при общей протяжённости трубопровода до 30 м. Поскольку, проходя через радиаторы и отдавая им тепло, вода остывает, радиаторы, стоящие ниже по стояку, должны иметь большую мощность (т. е. площадь поверхности) для компенсации более низкой температуры теплоносителя.

Это важно! Как подсказывает название, двухтрубная схема предполагает использование двух труб: для горячего теплоносителя (подача) и остывшего (обратка). Все радиаторы подключаются параллельно системе, и в них поступает вода примерно одинаковой температуры.

Видео: замена батарей

После монтажа радиаторов должна быть проведена опрессовка системы отопления – закачивание в систему теплоносителя под давлением, в несколько раз превышающим рабочее, и контроль течей в течение небольшого промежутка времени. Этот шаг опускать нельзя, поскольку он гарантирует дальнейшую бесперебойную работу отопительной системы. Если вы не знаете, как это сделать, вызовите сантехника. Кроме знаний, для опрессовки потребуется специальный насос, покупать который на один раз лишено смысла.

Необходимость грамотной установки радиаторов отопления возникает как при замене единичного прибора, так и при монтаже всей системы. Именно последний вариант разумно рассмотреть подробно и обстоятельно.

Отопительный сезон в нашей стране длится, как минимум, полгода, так что от системы циркуляции тепла зависит очень много: не только комфорт жилых помещений, но и человеческое здоровье, расходы на оплату отопления и актуальность его ремонта. Рассмотрим основные схемы подачи тепла в квартиры и жилые дома:

Чугунные радиаторы. Массивные классические приборы, «гости из прошлого». Используются по остаточному принципу и современной промышленностью уже не выпускаются. Характеризуются низкой теплоотдачей и внешним видом, который приходится декорировать – шторами, планками и т.д. Что еще больше снижает циркуляцию теплого воздуха в помещении;
Алюминиевые радиаторы секционного типа. Легкие, надежные и эффективные приборы для отопительной системы. Примерно 50 % энергии теплоносителя приходится на конвекцию в помещение (у чугунных аналогов этот показатель едва достигает 25 %). Оснащаются удобными регуляторами давления/протока и привлекательным дизайном;
Стальные секционные радиаторы по внешнему виду весьма схожи с алюминиевыми – но при этом значительно массивнее и несколько дороже в ценовом выражении. Основное преимущество схемы стальных отопительных приборов заключается в их высокой стойкости к коррозии. Если вода в системе отопления жесткая, содержит кислотные либо щелочные примеси, разумно выбрать такие батареи. Установка стальных радиаторов отопления должна учитывать их значительный вес;
Радиаторы биметаллические – обладают наилучшими эксплуатационными характеристиками и наиболее высокой стоимостью (примерно на 20 % выше алюминиевых секций) Выдерживают высокое давление в системе, работают в диапазоне от 20 до 40 атмосфер. Все другие вышеописанные разновидности могут функционировать при давлении воды в системе 15–25 атмосфер.

Стандартный срок службы биметаллических радиаторов составляет до 25 лет, стальных и алюминиевых – не менее 20 лет. В реальности они могут прослужить до полувека. Разумеется, при очевидном условии – если система подобрана и подключена правильно.

При замене единичного отопительного прибора (допустим, прохудились чугунные секции) важно обратить внимание на межосевое расстояние, диаметр отверстий и шаг резьбы. Лучше всего замерить эти параметры рулеткой и штангенциркулем. На рынке и в магазинах имеется много разновидностей отопительных приборов, их конструктивные особенности отличаются друг от друга. Можно приобрести прибор, внешне похожий на вышедшую из строя батарею – но при установке он не подойдет.

Когда меняется вся система, либо отопление устанавливается заново (например, в новом доме или квартире), важен правильно составленный проект:

В качестве труб – прямой и обратной – лучше всего выбрать пластиковые с металлическим слоем, используемые для горячего водоснабжения. В характеристиках допустимая температура воды должна превышать температуру в системе как минимум на 10 ˚C;
Лучшие места установки выбранных радиаторов отопления – это пространство под окнами либо с одной стороны от длинных глухих стен. Так обеспечивается лучшая циркуляция теплого воздуха в квартире/доме;
Секционное устройство батарей позволяет варьировать их длину, а стало быть, и мощность отопительной системы. Правильное подключение предусматривает наличие от 6 (минимум) до 15 (максимум) секций у одного радиатора;
Средний норматив на 1 квадратный метр обогреваемого помещения составляет 0.7–1.1 секции из алюминия, стали или биметалла. В помещениях площадью свыше 15–20 м 2 рекомендуется установка ;
Кроме магистральных труб и собственно батарей, следует запастись необходимым количеством соединительных фитингов, уголков, кронштейнов и другой фурнитуры. Для сверления отверстий в перекрытиях и стенах потребуется перфоратор с длинным буром и специальный «утюжок» для сварки ПВХ-труб.

Разумеется, все монтируемые батареи должны быть одной фирмы (а желательно и из одной партии). Аналогичные требования предъявляются к системе трубопроводов. Как установить радиатор отопления и подключить его после монтажа, рассмотрим более подробно.

Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество секций.

Монтаж и подключение радиаторов – пошаговая инструкция

Установку новых радиаторов отопления следует разбить на несколько этапов:

Как произвести монтаж и подключение радиаторов отопления своими руками - пошаговая схема

Шаг 1: Первым делом – батареи!

При настенной установке радиаторов отопления первым делом монтируются батареи. Это выполняется на два (при более чем 10 секциях – на три) кронштейна, предварительно забиваемых в стену. Входные и выходные патрубки для воды защищаются специальными заглушками. Важно точно выровнять каждый радиатор и по горизонту, и относительно стены. Это не только придаст всей системе привлекательный дизайн, но и увеличит срок эксплуатации отопительной схемы.

Кронштейны должны выдерживать большую нагрузку. Их заглубляют в стену как минимум на 10 см. Люфт и колебание кронштейнов должны быть минимальными (несколько миллиметров в 20 см от стены).

Шаг 2: Ну, а трубы – лишь потом

В некоторых новых домах для трубопроводных систем предусмотрены специальные отверстия в плитах перекрытия. Если этих отверстий нет, их пробивают перфоратором, с двойным запасом по диаметру. Например, для двух труб диаметром 20 мм пробивается общее отверстие не менее 50 мм. Резка труб выполняется болгаркой, при небольшом объеме работ – ножовкой.

Расположение трубопроводных схем строго по вертикали – условие их длительной и беспроблемной службы. Сначала весь стояк сваривается "утюжком", затем его крепят к стене специальными фиксаторами. Используем уровень и перфоратор (как и с самими радиаторами отопления). Далее выполняются отводы к самим батареям.

Правильная установка отопительных приборов — это отличный способ для обеспечения оптимального микроклимата в помещении в холодное время года. Сегодня речь пойдет о том, как правильно установить батареи отопления в квартире. Эту работу нельзя назвать слишком сложной. Важно только неукоснительно соблюдать все правила и нюансы монтажа.

Как выбрать радиатор?

Ассортимент отопительных приборов на рынке, прямо скажем, впечатляет. Представлены самые разные батареи — от бюджетных до эксклюзивных вариантов. Однако, принцип “чем дороже, тем лучше” срабатывает далеко не всегда. Секрет правильного выбора — в умении найти вариант, являющийся оптимальным именно для вас.

Вот факторы, которые надо учитывать при покупке:

Тип жилья (квартира в многоэтажном доме, частный дом).
Разводка системы отопления.
Способ установки отопительного прибора.
Температурный режим в системе отопления.
Материал, использованный для изготовления труб.
Расположение квартиры в доме.
Необходимость регулирующих приборов и арматуры.

В зависимости от материала изготовления, есть такие варианты.

Чугун

Сегодняшние батареи из чугуна ничем не напоминают тяжеловесные громоздкие “гармошки” времен Советского Союза. Это — плоские панели вполне современного дизайна. Чугун длительное время сохраняет тепло и обладает хорошей теплоотдачей. Батареи из чугуна служат достаточно долго: от 20 до 50 лет.

Важно! Главный минус чугунных изделий — большая масса. Вес одной секции составляет 8 кг. По этой причине монтировать их в помещениях с деревянными или гипсокартонными стенами нельзя. Кроме того, из-за шероховатости чугуна радиаторы довольно сложно очищать от загрязнений.

Алюминий

По дизайну они мало чем отличаются от чугунных изделий. Главное отличие — это масса секций (одна секция весит 1 кг). Как и чугун, алюминий обладает хорошей теплоотдачей. Закрепить такие батареи можно на стены из любого материала.

Важно! Главный минус — это подверженность коррозии от химически агрессивного теплоносителя и чувствительность к скачкам давления воды.

Биметаллические

Биметаллическая конструкция — это своеобразный компромисс между чугуном и алюминием. Внешне напоминают алюминиевые, но химически нейтральны по отношению к агрессивной водной среде и нечувствительны к перепадам давления в системе. Очень просты в монтаже, обладают хорошей теплоотдачей, доступны по цене.

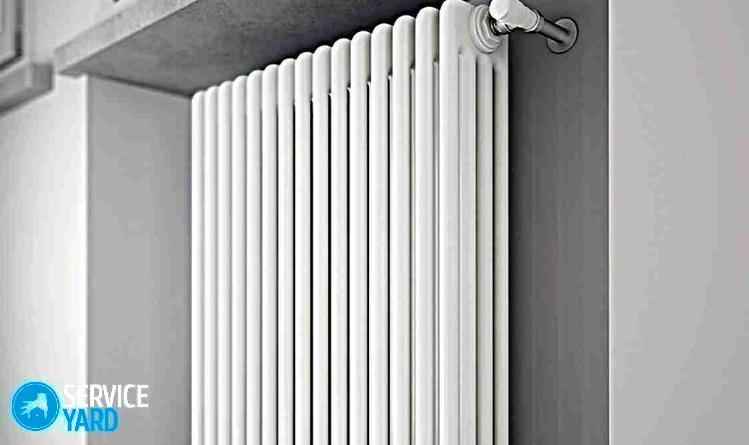

Сталь

Стальные радиаторы имеют современный дизайн и отличные тепловые свойства. Недостатков у стальной конструкции практически нет, кроме того, что они плохо переносят гидроудары.

Как установить радиатор отопления своими руками — предварительные действия

Перед началом монтажных работ надо согласовать со специалистами установочную схему. Это позволит правильно произвести монтаж и эффективно отапливать квартиру или дом. Предварительные работы выполняются в таком порядке:

Перекройте воду в квартире и возле участка монтажа.
Слейте воду на участке, где нужно заменить радиатор.
Продуйте трубы, слейте оставшуюся воду.
Смонтируйте новую батарею в соответствии с инструкцией и рекомендациями компании-производителя.
После того, как отопительный прибор установлен, протестируйте его на предмет протечек.

Правила монтажа батарей, в соответствии со СНиП

Правильно установить батареи отопления в квартире в соответствии с такими требованиями:

Необходимо, чтобы центры окна и радиатора совпадали. Величина погрешности не должна превышать 20 мм.
Ширина батареи должна составлять 0,5-0,7 от ширины подоконника.
Высота батареи над чистовым напольным покрытием не должна превышать 120 мм.
Расстояние от верха батареи до подоконника не должно превышать 20 мм.
Интервал между батареей и стеной составляет от 20 до 50 мм. Это расстояние можно сократить, если стена обработана теплоотражающим материалом.

Алюминиевая конструкция:

Предварительно соберите прибор.
Вверните заглушку, установите терморегулирующую и запорную арматуру.
Установите кран Маевского.
Отметьте места закрепления прибора на стене.
При необходимости — обработайте стену теплоотражающим материалом.
Закрепите на стене кронштейны.
Повесьте батарею на кронштейны, разместив крюки между секциями.
Подсоедините радиатор к автономной или индивидуальной отопительной системе.

Важно! В продаже имеется 2 вида радиаторов для разных видов зданий: рассчитанные на давление в 6 атмосфер (для автономных отопительных систем) и приборы, рассчитанные на давление до 16 атмосфер (применяются для установки в высотных зданиях).

Особенности монтажа чугунных и биметаллических конструкций

Порядок монтажа практически такой же, как и алюминиевых батарей:

Рекомендуется устанавливать приборы под небольшим уклоном, чтобы избежать накапливания в радиаторе воздуха (это приводит к снижению теплоотдачи).
Перед монтажом развинтите прибор, проверьте ниппели, затем соберите его воедино.
В домах с деревянными стенами использовать одни только кронштейны нельзя. Батарею устанавливают на напольные подставки, а кронштейны играют роль дополнительной поддержки.

Можно приобрести сколь угодно мощный котел отопления, но не добиться при этом ожидаемого тепла и комфорта в доме. Причиной этому вполне могут стать неправильно подобранные приборы конечного теплообмена в помещениях, в роли которых традиционно чаще всего выступают радиаторы. Но даже и вроде бы вполне подходящие по всем критериям оценки иногда не оправдывают надежд своих хозяев. Почему?

А причина может крыться в том, что подключение радиаторов произведено по схеме, весьма далекой от оптимальной. И это обстоятельство просто не позволяет им показать те выходные параметры теплоотдачи, что анонсируются производителями. Поэтому давайте подробнее разберемся с вопросом: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим , в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.

Необходимая информация для правильного выбора схемы подключения радиатора

Для того чтобы дальнейшие пояснения стали неопытному читателю более понятными, имеет смысл для начала рассмотреть, что же собой в принципе представляет стандартный радиатор отопления. Термин «стандартный» применён оттого, что существуют и совершенно «экзотические» батареи, но в планы этой публикации их рассмотрение не входит.

Принципиальное устройство радиатора отопления

Итак, если изобразить обычный радиатор отопления схематично, может получиться примерно такая картина:

С точки зрения компоновки – это обычно совокупность теплообменных секций (поз.1). Количество этих секций может различаться в довольно широком диапазоне. Многие модели батарей позволяют варьировать это количество, добавляя и уменьшая, в зависимости от необходимой тепловой суммарной мощности или исходя из предельно допустимых размеров сборки. Для этого между секциями предусматривается резьбовое соединение с помощью специальных муфт (ниппелей) с необходимым уплотнением. Другие радиаторы такой возможности не предполагают секции их соединены «намертво» или вовсе представляют собой единую металлическую конструкцию. Но в свете нашей темы это отличие принципиального значения не имеет.

А вот что важно – это, так сказать гидравлическая часть батареи. Все секции объединены общими коллекторами, расположенными горизонтально сверху (поз. 2) и снизу (поз. 3). И вместе с тем , в каждой из секций предусмотрено соединение этих коллекторов вертикальным каналом (поз. 4) для движения теплоносителя.

Каждый из коллекторов имеет соответственно по два входа. На схеме они обозначены G1 и G2 для верхнего коллектора, G3 и G4 – для нижнего.

В подавляющем большинстве схем подключения, используемых в отопительных системах частных домов, всегда задействованы только два этих входа. Один подключен к трубе подачи (то есть идущей от котла). Второй – к «обратке», то есть к трубе, по которой теплоноситель возвращается от радиатора в котельную. Остальные два входа перекрываются заглушками или иными запорными устройствами.

И вот что важно – от того, как взаимно будут расположены эти два входа, подачи и «обратки», как раз во многом и зависит эффективность ожидаемой теплоотдачи радиатора отопления.

Примечание : Безусловно, схема дана со значительным упрощением, и во многих типах радиаторов может иметь свои особенности. Так, например , в знакомых всем чугунных батареях типа МС - 140 каждая секция имеет по два вертикальных канала, соединяющих коллекторы. А в стальных радиаторах и вовсе нет секций – но система внутренних каналов в принципе повторяет показанную гидравлическую схему. Так что все, что будет говориться далее, в равной мере относится и к ним.

Где труба подачи, а где «обратки»?

Вполне понятно, что для того чтобы правильно оптимально расположить вход и выход в радиатор, необходимо по меньшей мере знать, в каком направлении осуществляется движение теплоносителя. Иными словами, где же подача, а где «обратка». А принципиальное отличие может скрываться уже в самом типе отопительной системы – она бывает однотрубной или

Особенности однотрубной системы

Эта система отопления особенно распространена в многоэтажках, пользуется довольно широкой популярностью и в одноэтажном индивидуальном строительстве. Ее широкая востребованность прежде всего зиждется на том, что при создании требуется значительно меньше труб, сокращаются объемы монтажных работ.

Если объяснить максимально просто , то эта система представляет собой одну трубу, проходящую от патрубка подачи до входного патрубка котла (как вариант – от подающего до обратного коллектора), на которую словно «нанизаны» последовательно подключенные радиаторы отопления.

В масштабах одного уровня (этажа) это может выглядеть примерно так:

Совершенно очевидно, что «обратка» первого в «цепи» радиатора становится подачей очередного – и так дальше, до конца этого замкнутого контура. Понятно, что от начала к концу однотрубного контура температура теплоносителя неуклонно снижается, и это является одним из наиболее значимых недостатков подобной системы.

Возможно и расположение однотрубного контура, которое характерно для зданий в несколько этажей. Такой подход обычно практиковался при строительстве городских многоквартирных домов. Однако, можно его встретить и в частных домах в несколько этажей. Об этом тоже не следует забывать, если, скажем, дом достался хозяевам от старых владельцев, то есть с уже смонтированной разводкой контуров отопления.

Здесь возможны два варианта, показанные ниже на схеме соответственно под буквами «а» и «б».

Цены на популярные радиаторы отопления

Вариант «а» называется стояком с верхней подачей теплоносителя. То есть от подающего коллектора (котла) труба поднимается свободно к самой высокой точке стояка, а затем последовательно проходит вниз через все радиаторы. То есть подача горячего теплоносителя непосредственно на батареях осуществляется по направлению сверху вниз.
Вариант «б » - однотрубная разводка с нижней подачей. Уже на пути вверх, по восходящей трубе, теплоноситель минует череду радиаторов. Затем направление потока меняется на противоположное, теплоноситель проходит ещё через вереницу батарей, пока не попадает в коллектор «обратки».

Второй вариант применяется из соображений экономии труб, но очевидно , что недостаток однотрубной системы, то есть падение температуры от радиатора к радиатору по ходу теплоносителя, выражено в еще большей степени.

Таким образом, если у вас в доме или квартире смонтирована однотрубная система, то для выбора оптимальной схемы подключения радиаторов в обязательном порядке следует уточнить, в каком направлении осуществляется подача теплоносителя.

Секреты популярности системы отопления «ленинградка»

Несмотря на довольно значимые недостатки однотрубные системы все же остаются довольно популярными. Пример тому – о которой подробно рассказывается в отдельной статье нашего портала. А еще одна публикация посвящена – тому элементу, без которого однотрубные системы нормально работать не в состоянии.

А если система двухтрубная?

Двухтрубная система отопления считается более совершенной. Она проще в управлении, лучше поддается тонким регулировкам. Но это на фоне того, что для ее создания потребуется больше материала, и монтажные работы становятся более масштабными.

Как видно по иллюстрации, и труба подачи, и обратная по сути представляют собой коллекторы, к которым подключены соответствующие патрубки каждого из радиаторов. Очевидное достоинство – температура в подающей трубе-коллекторе выдерживается практически единой для всех точек теплообмена, то есть почти не зависит от расположения конкретной батареи по отношению к источнику тепла (котлу).

Применяется такая схема и в системах для домов в несколько этажей. Пример показан на схеме ниже:

В этом случае стояк подачи сверху заглушен , как и труба «обратки», то есть они превращены в два параллельных вертикальных коллектора.

Здесь важно правильно понять один нюанс. Наличие двух труб около радиатора еще вовсе не означает, что и система уже сама по себе является двухтрубной. Например, при вертикальной разводке может быть вот такая картина:

Такое расположение может ввести неопытного в этих вопросах хозяина в заблуждение. Несмотря на наличие двух стояков, система все равно однотрубная , так как радиатор отопления подключён только к одной из них. А вторая – это стояк, обеспечивающий верхнюю подачу теплоносителя.

Цены на алюминиевые радиатор

алюминиевый радиатор

Иное дело, если подключение выглядит следующим образом:

Разница очевидна: батарея врезана в две разных трубы – подачи и «обратки». Именно поэтому между входами и не наблюдается перемычки-байпаса – он при такой схеме совершенно не нужен.

Существуют и иные схемы двухтрубного подключения. Например, так называемое коллекторное (его еще именуют «лучевым» или «звездой»). К такому принципу нередко прибегают, когда стараются все трубы разводки контура разместить скрытно, например, под покрытием пола.

В таких случаях в определенном месте размещают коллекторный узел, а от него уже проводятся отдельные трубы подачи и «обратки» на каждый из радиаторов. Но по своей сути, это все равно двухтрубная система.

К чему все это рассказывается? А к тому, что если система двухтрубная, то для выбора схемы подключения радиаторов важно четко знать – какой из труб являете коллектором подачи, а какая подсоединена к «обратке».

А вот направление потока по самим трубам, что было определяющим при однотрубной системе, здесь уже роли не играет. Движение теплоносителя непосредственно через радиатор будет зависеть исключительно от взаимного расположения патрубков врезки в подачу и в «обратку».

Кстати, даже в условиях не самого большого дома вполне может применяться и сочетание обеих схем. Например, применена двухтрубная, однако, на отдельном участке, скажем, в одном из просторных помещений или в пристройке размещены несколько радиаторов, связанных по однотрубному принципу. А это значит, что для выбора схемы подключения важно не запутаться, и индивидуально оценить каждую точку теплообмена: что для нее будет определяющим - направление потока в трубе или взаимное расположение труб-коллекторов полдачи и «обратки».

Если такая ясность достигнута, можно подбирать оптимальную схему подключения радиаторов к контурам.

Схемы подключения радиаторов к контуру и оценка их эффективности

Все сказанное выше было своеобразной «прелюдией» к этому разделу. Сейчас мы будем знакомиться с тем, как можно подключить радиаторы к трубам контура, и какой из способов дает максимальную эффективность теплообмена.

Как мы уже видели, задействуются два входа радиатора, и еще два - глушатся. Какое же направление движения теплоносителя через батарею станет оптимальным?

Еще несколько предваряющих слов. Каковы «побудительные причины» перемещения теплоносителя по каналам радиатора.

Это, во-первых, динамический напор жидкости, создаваемый в контуре отопления. Жидкость стремится заполнить весь объем, если для того созданы условия (отсутствуют воздушные пробки). Но вполне понятно, что, как и любой поток, будет стремиться протекать по пути наименьшего сопротивления.
Во-вторых, «движущей силой» становится и разница температур (и, соответственно – плотности) теплоносителя в самой полости радиатора. Более горячие потоки стремятся вверх, стараясь вытеснить остывшие.

Совокупность этих сил и обеспечивает протекание теплоносителя через каналы радиатора. Но в зависимости от схемы подключения общая картина может довольно сильно различаться.

Цены на чугунные радиаторы

чугунный радиатор

Диагональное подключение, подача сверху

Такую схему принято считать наиболее эффективной. Радиаторы при подобном подключении показывают свои возможности в полной мере. Обычно при расчетах системы отопления именно она берется за «единицу», а на все остальные будет вводиться тот или иной поправочный понижающий коэффициент.

Совершенно очевидно, что никаких препятствий при таком подключении теплоноситель встретить не может априори. Жидкость полностью заполняет объем трубу верхнего коллектора, равномерно протекает по вертикальным каналам от верхнего коллектора к нижнему. В итоге вся теплообменная площадь радиатора прогревается равномерно, достигается максимальная теплоотдача батареи.

Одностороннее подключение, подача сверху

Очень распространенная схема – именно так обычно монтируются радиаторы в однотрубной системе в стояках многоэтажек при верхней подаче, или на нисходящих ветках – при нижней подаче.

В принципе, схема довольно эффективная, особенно если сам радиатор имеет не слишком большую длину. Но если секций в батарею собрано много, то не исключается появление негативных моментов.

Вполне вероятна ситуация, что кинетической энергии теплоносителя будет недоставать для того, чтобы потоку пройти полноценно по верхнему коллектору до самого конца. Жидкость ищет «лёгких путей», и основная масса потока начинает проходить по вертикальным внутренним каналам секций, которые расположены ближе к патрубку входа. Таким образом, нельзя полностью исключить образования в «периферийной зоне» участка застоя, температура которого будет ниже, чем в близлежащей от стороны врезки области.

Даже при нормальных размерах радиаторов по длине обычно приходится мириться с потерей тепловой мощности примерно на 3÷5 % . Ну а если батареи длинные, то эффективность может быть и еще ниже. При этом лучше применить или первую схему, или использовать специальные приемы оптимизации подключения – этому будет посвящён отдельный раздел публикации.

Одностороннее подключение, подача снизу

Схему никак нельзя назвать эффективной, хотя, кстати, используется она довольно часто при монтаже однотрубных систем отопления во многоэтажных домах, если подача осуществляется снизу. На восходящей ветке все батареи в стояке чаще всего строители врежут именно так. и, наверное, это и есть единственно хоть сколько-то оправданный случай ее использования.

При всей, вроде бы, схожести с предыдущей, недостатки здесь лишь усугубляются. В частности, возникновение застойной зоны в удаленной от входа стороне радиатора становится еще более вероятным. Это легко объяснимо. Мало того что теплоноситель будет искать наиболее короткий и свободный путь, его стремлению вверх будет способствовать и разница в плотности. И периферия может или «замереть» или циркуляция в ней будет недостаточна. То есть дальний край радиатора станет ощутимее холодней.

Потери эффективности теплоотдачи при таком подключении могут достигать 20÷22 % . То есть без крайней необходимости прибегать к ней не рекомендуется. И если обстоятельства не оставляют другого выбора, то рекомендуется прибегнуть к одному из способов оптимизации.

Двустороннее нижнее подключение

Такая схема применяется довольно часто, обычно из соображений максимально скрыть из видимости трубы подводки. Правда, эффективность ее все же далека от оптимальной.

Совершенно очевидно, что самый простой путь для теплоносителя – это нижний коллектор. Распространение его по вертикальным каналам вверх происходит исключительно из-за разности в плотности. Но этому течению становятся «тормозом» встречные потоки остывшей жидкости. Как результат – верхняя часть радиатора может прогреваться гораздо медленнее и не столь интенсивно, как хотелось бы.

Потери в общей эффективности теплообмена при таком подключении могут доходить до 10÷15%. Правда, подобная схема также легко поддается оптимизации.

Диагональное подключение с подачей снизу

Сложно придумать ситуацию, при которой пришлось бы вынуждено прибегнуть к подобному подключению. Тем не менее , рассмотрим и эту схему.

Цены на биметаллические радиаторы

биметаллические радиаторы

Входящий в радиатор прямой поток постепенно растрачивает свою кинетическую энергию, и может просто «не добивать» по всей длине нижнего коллектора. Этому способствует и то, что потоки на начальном участке устремляются вверх, и как по кратчайшему пути, и за счёт разницы температуры. В итоге на батарее с большим комическом секций вполне вероятно появление застойной области с пониженной температурой под патрубком врезки в обратку.

Примерные потери эффективности, несмотря на кажущуюся схожесть с самым оптимальным вариантом, при таком подключении оцениваются в 20%.

Двустороннее подключение сверху

Скажем честно – это больше для примера, так как применить на практике подобную схему – будет верх неграмотности.

Посудите сами – для жидкости открыт прямой проход через верхний коллектор. И вообще никаких других побудительных мотивов для распространения по остальному объёму радиатора. То есть реально будет греться только область вдоль верхнего коллектора – остальная часть оказывается «вне игры». Оценивать потери эффективности в данном случае вряд ли стоит – радиатор сам по себе превращается в однозначно неэффективный.

К верхнему двустороннему подключению прибегают нечасто. Тем не менее , существуют и такие радиаторы – выраженно высокие, нередко одновременно выполняющие роль сушилок. И если приходится подводить трубы именно так, то в обязательном порядке применяют различные способы превращения подобного подключения в оптимальную схему. Очень часто это уже заложено в конструкции самих радиаторов, то есть верхнее одностороннее подключение остается таковым только визуально.

Как можно оптимизировать схему подключения радиатора?

Вполне понятно, что любым хозяевам хочется, чтобы их система отопления показывала максимальную эффективность при минимальных энергозатратах. А для этого надо стараться применять наиболее оптимальные схемы врезки. Но часто подводка труб уже имеется и не хочется ее переделывать. Или изначально владельцы планируют проложить трубы так, чтобы они стали практически незаметны. Как быть в таких случаях?

В интернете можно встретить немало фотографий, когда оптимизировать врезку стараются изменением конфигурации труб, подходящих к батарее. Эффект повышения теплоотдачи при этом, должно быть, и достигается, но вот внешне некоторые произведения такого «искусства» выглядят, скажем прямо, «не очень».

Существуют и иные методы решения этой проблемы.

Можно приобрести батареи, которые, внешне ничем не отличаясь от обычных, все же имеют в своей конструкции особенность, превращающий тот или иной способ возможного подключения в максимально близкий к оптимальному. В нужном месте между секциями в них установлена перегородка, кардинально изменяющая направление движения теплоносителя.

В частности, радиатор может быть предназначен для нижнего двустороннего подключения:

Вся «премудрость» - в наличии перегородки (пробки) в нижнем коллекторе между первой и второй секциями батареи. Теплоносителю деваться некуда, и он поднимается по вертикальному каналу первой секции вверх. А затем, из этой верхней точки, дальнейшее распределение, совершенно очевидно, уже идет , как в самой оптимальной схеме с диагональным подключением с подачей сверху.

Или, например, упомянутый выше случай, когда требуется обе трубы подвести сверху:

В этом примере перегородка установлена на верхнем коллекторе, между предпоследней и последней секцией радиатора. Получается, что всему объему теплоносителя остается только один путь – через нижний вход последней секции, вертикально по ней – и далее в трубу обратки. В итоге «маршрут движения » жидкости по каналам батареи опять-таки становится диагональным сверху вниз.

Многие производители радиаторов этот вопрос продумывают заранее – в продажу поступают целые серии, в которых одна и та же модель может быть рассчитана на различные схемы врезки, но в итоге получается оптимальная «диагональ». Это указывается в паспортах изделия. При этом важно еще учитывать и направление врезки – если изменить вектор потока, то весь эффект теряется.

Существует и иная возможность повысить эффективность радиатора по этому принципу. Для этого в специализированных магазинах следует отыскать специальные клапаны.

Они должны соответствовать своими размерами выбранной модели батарей. При вкручивании такого клапана он перекрывает переходной ниппель между секциями, а же затем в его внутреннюю резьбу запаковывается труба подачи или «обратки», в зависимости от схемы.

Показанные выше внутренние перегородки предназначены по больше мере для улучшения теплоотдачи при двухстороннем подключении батарей. Но существуют способы и для односторонней врезки — речь идет о так называемых удлинителях потока.

Такой удлинитель – это труба, обычно с диаметром условного прохода в 16 мм, которая соединена с проходной пробкой радиатора и при сборке оказывающаяся в полости коллектора, по его оси. В продаже можно отыскать такие удлинители под требуемый тип резьбы и необходимой длины. Или же просто приобретается специальная муфта, а трубку к ней нужной длины подбирают отдельно.

Цены на металлопластиковые трубы

металлопластиковые трубы

Что этим достигается? Давайте посмотрим на схему:

Теплоноситель, поступающий в полость радиатора, по удлинителю потока попадает в дальний верхний угол, то есть на противоположный край верхнего коллектора. И вот отсюда его движение к выходному патрубку уже будет осуществляться опять же по оптимальной схеме «диагональ сверху вниз».

Многие мастера практикуют и самостоятельное изготовление подобных удлинителей. Если разобраться, то ничего невозможного в этом нет.

В качестве самого удлинителя вполне можно использовать металлопластиковую трубу для горячей воды, диаметром 15 мм. Останется лишь с внутренней стороны в проходную пробку батареи запаковать фитинг для металлопласта. После сборки батареи удлинитель нужной длины становится на место.

Как видно из изложенного, практически всегда можно отыскать решение, как превратить малоэффективную схему врезки батарей в оптимальную.

А что можно сказать про одностороннее нижнее подключение?

Могут недоуменно спросить – а почему в статье пока еще никак не упомянута схема нижнего подключения радиатора с одной стороны? Ведь она пользуется довольно широкой популярностью, так как в максимальной степени позволяет осуществить скрытую подводку труб.

А дело в том, что выше рассматривались возможные схемы, так сказать, с гидравлической точки зрения. И в их череде одностороннему нижнему подключению просто нет места – если в одной точке и подавать, и отбирать теплоноситель, то никакого потока через радиатор и вовсе не случится.

То, что принято понимать под нижним односторонним подключением на деле предполагает только подвод труб к одному краю радиатора. А вот дальнейшее движение теплоносителя по внутренним каналам, как правило, организуется по одной из оптимальных схем, рассмотренных выше. Это достигается или особенностями устройства самой батареи, или специальными адаптерами.

Вот лишь один из примеров радиаторов, специально предназначенных для подводки труб с одной стороны снизу:

Если разобраться в схеме то сразу становится понятно, что система внутренних каналов, перегородок и клапанов организует движение теплоносителя по уже известному нам принципу «одностороннее с подачей сверху», который может считаться одним их оптимальных вариантов. Есть похожие схемы, которые дополнены еще и удлинителем потока, и тогда вообще достигается самая эффективная картина «диагональ сверху вниз».

Даже обычный радиатор вполне можно преобразовать в модель с нижним подключением. Для этого приобретается специальный комплект – выносной адаптер, который, как правило, сразу оснащается и термоклапанами для термостатической регулировки радиатора.

Верхний и нижний патрубки такого устройства запаковываются в гнезда обычного радиатора безо всяких доработок. В итоге – готовая батарея с нижним односторонним подключением, да еще и с устройством терморегулирования и балансировки.

Итак, со схемами подключения разобрались. Но что еще может оказывать влияние на эффективность теплоотдачи радиатора отопления?

Как сказывается на эффективности работы радиатора его расположение на стене?

Можно приобрести очень качественный радиатор, применить оптимальную схему его подключения, но в итоге не добиться ожидаемой теплоотдачи, если не принимать во внимание еще ряд важных нюансов его установки.

Существует несколько общепринятых правил расположения батарей в комнате относительно стены, пола, подоконников, других предметов интерьера.

Чаще всего радиаторы располагают под оконными проемами . Это место все равно невостребованное для других объектов, а помимо этого – потоки нагретого воздуха становятся подобием тепловой завесы, которая во многом ограничивает свободное распространение холода от поверхности окна.

Безусловно, это лишь один из вариантов установки, и радиаторы могут монтироваться и на стенах, вне зависимости от наличия на тех оконных проемов – все зависит от потребного количества таких приборов теплообмена.

Если радиатор устанавливается под окном, то стараются придерживаться правила, что его длина должна составлять около ¾ ширина окна. Так будут получены оптимальные показатели теплоотдачи и защиты от проникновения холодного воздуха от окна. Батарею устанавливают по центру, с возможным допуском в ту или иную сторону до 20 мм.
Не следует устанавливать батарею слишком высоко – нависающий над ней подоконник способен превратиться в труднопреодолимую преграду для восходящих конвекционных потоков воздуха, что приводит к снижению общей эффективности теплообмена. Стараются выдерживать просвет порядка 100 мм (от верхнего края батареи до нижней поверхности «козырька»). Если не получается задать все 100 мм, то хотя бы не менее ¾ от толщины радиатора.
Существует определенная регламентация и просвета снизу, между радиатором и поверхностью пола. Слишком высокое расположение (более 150 мм) может привести к образованию вдоль покрытия пола слоя воздуха, незадействованного в конвекции, то есть ощутимо холодной прослойки. Слишком маленькая высота , менее 100 мм, привнесет ненужные трудности при проведении уборок, пространство под батареей может превратиться в скопление пыли, что, кстати, тоже негативно скажется на эффективности тепловой отдачи. Оптимальная высота – в пределах 100÷120 мм.
Следует выдерживать и оптимальное расположение от несущей стены. Еще при установке кронштейнов для навеса батареи учитывают, что между стеной и секциями должен оставаться свободный просвет как минимум в 20 мм. В противном случае и там могут скопиться залежи пыли, нарушится нормальная конвекция.

Эти правила можно считать ориентировочными. Если других рекомендаций производитель радиаторов не дает , то следует руководствоваться ими. Но весьма часто в паспортах конкретных моделей батарей имеются схемы, в которых уточняются рекомендуемые параметры установки. Безусловно , тогда за основу при проведении монтажных работ берутся именно они.

Следующий нюанс – насколько открытой оказывается установленная батарея для полноценного теплообмена. Безусловно, максимальные показатели будут при совершенно открытой установке на ровной вертикальной поверхности стены. Но, вполне понятно, к такому способу прибегают не столь часто.

Если батарея стоит под окном, то конвекционному потоку воздуха может мешать подоконник. То же самое, даже в большей мере, касается и ниш в стене. Кроме того, радиаторы нередко стараются прикрыть , а то и вовсе полностью закрытыми (за исключением фронтальной решетки ) кожухами. Если эти нюансы не учесть при выборе требуемой мощности обогрева, то есть тепловой отдачи батареи, то вполне можно столкнуться с печальным фактом, что достичь ожидаемой комфортной температуры – не получается.

Ниже в таблице приведены основные возможные варианты установки радиаторов на стене по их «степени свободы». Каждый из случаев характеризуется своим показателем потери эффективности общего теплообмена.

Иллюстрация	Эксплуатационные особенности варианта установки
	Радиатор установлен так, что сверху не перекрывается ничем, или же подоконник (полка) выступают не более, чем на ¾ толщины батареи. В принципе, преград для нормальной конвекции воздуха не наблюдается. Если батарея не закрыта плотными шторами, то нет помех и для прямого теплового излучения. При расчетах такая схема установки принимается за единицу.
	Горизонтальный «козырек» подоконника или полки полностью перекрывает радиатор сверху. То есть появляется довольно значимое препятствие для восходящего конвекционного потока. При нормальном просвете (о котором уже говорилось выше – около 100 мм) преграда не становится «фатальной», но определенные потери эффективности все же наблюдаются. Инфракрасное излучение от батареи остается в полном объеме. Итоговую потерю эффективности можно оценить примерно в 3÷5%.
	Схожая ситуация, но только сверху расположился не козырёк, а горизонтальная стенка ниши. Здесь потери уже несколько больше – помимо просто наличия препятствия для воздушного потока, некоторая часть тепла будет расходоваться на непродуктивный прогрев стены, которая обычно обладает весьма внушительной теплоемкостью. Поэтому вполне можно ожидеть тепловых потерь применрно 7 - 8%.
	Радиатор установлен как в первом варианте, то есть препятствий для конвекционных потоков не наблюдается. Но с лицевой стороны по всей свой площади прикрыт декоративной решёткой или экраном. Значительно снижается интенсивность инфракрасного теплового потока, что, кстати является определяющим принципом теплопередачи для чугунных или биметаллических батарей. Общие потери эффективности нагрева могут достигать 10÷12%.
	Декоративный кожух закрывает радиатор со всех сторон. Несмотря на наличие щелей или решеток для обеспечения теплообмена с воздухом в помещении, показатели и теплового излучения, и конвекции резко уменьшаются. Стало быть, приходится говорить о потере эффективности, доходящей до 20÷25%.

Итак, нами были рассмотрены основные схемы подключения радиаторов к контуру отопления, проанализированы достоинства и недостатки каждой из них. Получена информация по применяемым способам оптимизации схем, если по каким-либо причинам другими путями изменить их невозможно. Наконец, приведены рекомендации по размещению батарей непосредственно на стене – указаны те риски потери эффективности, которые сопровождают избранные варианты установки.

Надо полагать, эти теоретические познания помогут читателю выбрать правильную схему исходя из конкретных условий создания системы отопления . Но логичным, наверное, было бы завершить статью предоставлением нашему посетителю возможности самостоятельно оценить необходимую батарею отопления, так сказать, в числовом выражении, с привязкой к конкретному помещению и с учетом всех рассмотренных выше нюансов.

Пугаться не надо – все это будет несложно, если воспользоваться предлагаемым онлайн-калькулятором. А ниже будут приведены необходимые краткие пояснения по работе с программой.

Как рассчитать, какой радиатор нужен для конкретного помещения?

Все достаточно просто.

Поначалу рассчитывается то количество тепловой энергии, которое необходимо для прогрева помещения в зависимости от его объема , и для компенсации возможных тепловых потерь. Причем , учитывается довольно внушительный список разносторонних критериев.
Затем производится корректировка полученного значения в зависимости от планируемой схемы врезки радиатора и особенностей его расположения на стене.
Итоговое значение покажет, какой мощности необходим радиатор для полноценного обогрева конкретной комнаты. Если приобретается разборная модель, то можно заодно

Строительство нового дома или реставрация старого здания предполагает модернизацию отопительной системы, включающую все виды работ. Среди них – составление проекта, подбор схемы подсоединения радиаторов, обустройство трубопроводов, выбор типа батарей. Ключевым моментом, обеспечивающим качественный обогрев жилища, является установка радиаторов отопления. Чтобы освоить технологию монтажа, стоит почитать руководство по эксплуатации, изучить подробную пошаговую инструкцию и использовать в работе опыт практиков.

Выбирая вариант подсоединения приборов к трубам, стремятся обеспечить наибольшую эффективность отопления. Подключение чаще всего проводится тремя методами.

1. Боковой – самый распространенный, позволяет добиться наибольшей теплоотдачи, оптимален для небольших радиаторов. Система выглядит следующим образом: в верхней части батарея соединяется с подводящей трубой, а в нижней (с той же стороны) – с отводящей. Если подавать теплоноситель снизу, она теряет мощность. Работу легко выполнит даже неспециалист, для этого способа не требуется много материалов.

2. Нижний. Подводящий и отводящий патрубки располагаются внизу и соединяются с магистральной трубой, спрятанной под полом или плинтусом. Схема монтажа с нижним подключением имеет существенный минус: снижение теплоэффективности на 5-15% по сравнению с боковым вариантом. Впрочем, длинные радиаторы с нижней подводкой нагреваются лучше, чем с боковым подключением. И еще один нежелательный момент: при прорыве трубы приходится снимать напольное покрытие, от протечки может пострадать нижерасположенная квартира.

3. Диагональный. Вода входит через верхний патрубок с одной стороны, а выходит через нижний с противоположной. Наиболее удачное место для диагонального подсоединения – частный дом с автономным отоплением, в котором теплоноситель циркулирует с небольшой скоростью.

Если в приборах более 12 секций, рекомендуется их диагональное присоединение (в том числе, если место установки – квартира). В системах с боковым подключением теплоноситель даже под высоким давлением не может пройти через многосекционный радиатор, сохранив температуру.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Определившись с типом радиатора, выполняют несложный расчет количества отопительных приборов отдельно для каждой комнаты. В среднем на 10 м2 площади помещения (высотой не более 3 м) нужен 1 кВт тепловой энергии. Разделив общее количество энергии на мощность радиатора, определяют их число. Информацию о мощности содержит руководство по эксплуатации изделия.

Список требований

Действующие в России нормы и правила по обвязке требуют четкого соблюдения ряда технических и строительных регламентов.

1. Монтаж выполняют в зонах помещения с максимальными теплопотерями. Обычно таким местом являются промежутки между окнами и полом.

2. Батарея должна занимать определенное положение. Ее удаляют не менее чем на 100 мм от подоконника, на 30 мм от стены и на 60 мм от пола. Указанные расстояния учитывают специфику распространения нагретого воздуха.

3. Подключение радиаторов к общей сети осуществляется согласно определенной схеме, зависящей от типа приборов и характеристик отопительной системы.

4. Надежность крепления к стене обеспечивается за счет установки радиаторов на три кронштейна. Схема их расположения такова: один крепежный элемент располагается в нижней части и два – в верхней. Монтаж кронштейнов выполняют с помощью дюбелей и строительного раствора.

5. В верхней части каждой секции производят подключение клапана для спуска воздуха из системы. Он может быть ручным или автоматическим.

6. После того как установка закончена, открывают запорные краны. Делают это постепенно, без рывков, чтобы не допустить гидроударов.

Пошаговая инструкция

Установка радиаторов каждого типа имеет свои особенности, но при этом следует придерживаться нескольких общих рекомендаций. Чтобы монтаж своими силами прошел без ошибок, для начала внимательно изучается руководство, которое имеет каждый агрегат. При покупке расходных материалов, фитингов и комплектующих проверяют их качество. В процессе подключения радиаторов все соединения делают абсолютно герметичными.

Прежде чем начать монтаж своими руками, готовят универсальный и специальный инструмент:

ударную дрель;
шуруповерт;
строительный уровень;
пассатижи;
сверла с победитовыми напайками;
карандаш, рулетку;
динамометрический ключ для закручивания патрубков.

Технология установки батарей отопления делится на несколько этапов.

1. Проектируется схема обвязки. Эту процедуру лучше поручить специалисту-теплотехнику. Он составляет ведомость покупных изделий, без которых смонтировать радиатор своими руками невозможно.

2. Выбор материалов. Если квартира с централизованным отоплением, обвязка отопительных батарей производится с помощью стальных труб и запорной арматуры – это предотвратит срыв фитингов при высоком давлении в системе. В частный дом можно приобрести металлопластиковые материалы.

Если разработанная конструктором схема требует, чтобы при установке использовался шаровой кран с американкой, следует знать: его герметичное подключение по силам лишь специалисту. Выполняя монтаж батарей своими руками, ставят обычный радиаторный вентиль.

3. Перекрытие. Если ставится одна новая батарея, воду перекрывают перед и за ней. Когда производится замена всех батарей отопления, систему перекрывают полностью – независимо от того, частный дом это или квартира. Воду сливают, остатки откачивают насосом.

4. Подготовка стены. Необходимо выровнять ее с помощью штукатурки и прошпаклевать. Прежде чем начнется монтаж креплений, осуществляется разметка, пробивка отверстий перфоратором, установка дюбелей.

5. Крепления. Прибор настенного исполнения подвешивается на кронштейны. При этом легкие стеновые перегородки сверлят насквозь, выполняя монтаж креплений с другой стороны. Напольная батарея размещается на специальной подставке.

6. Подготовка радиаторов отопления. Чугунная батарея предварительно разбирается, после чего подкручиваются ниппели. Алюминиевый или биметаллический агрегат не вынимают из упаковки до полного завершения монтажных работ.

7. Сборка. Приборы оснащают кранами с разъемными соединениями, краном Маевского для стравливания воздуха, радиаторными пробками и заглушками, терморегуляторами. Чтобы батарея надежно скреплялась со всеми элементами, стыки герметизируют паклей.

Следует отметить, что биметаллический радиатор никогда не собирают с применением наждачной бумаги и напильника, во избежание протечек.

8. Установка радиаторов на кронштейны. Когда подвешивается батарея, ее положение по вертикали и горизонтали контролируется с помощью строительного уровня. Если в конце сезона планируется слив воды из системы, радиатор располагают с небольшим отклонением от горизонтали в сторону трубы. Это позволит полностью удалить воду, чтобы батарея осталась сухой.

9. Подключение. Из батарей выкручивают заглушки. Если конструкция однотрубная, подсоединяют заранее подготовленный байпас – чтобы при необходимости прибор можно было отсечь. При двухтрубной отопительной системе батарея присоединяется к трубе с помощью сгона, к которому прикручивают вентиль. Места скреплений опять герметизируют паклей.

10. Гидроиспытание. Технология предусматривает проверку плотности соединений и их работоспособности при проектном рабочем давлении и во время гидроударов. Второе название испытательной операции – опрессовка батарей отопления. Самому выполнить ее довольно сложно – лучше пригласить сантехника со специальным оборудованием.

Стоимость под ключ

Чтобы отапливать дом или квартиру максимально эффективно, с минимальной вероятностью сбоев и поломок, есть смысл поручить работу опытным профессионалам. Она состоит из нескольких этапов:

выезд для предварительной оценки;
разработка проекта;
выбор оборудования;
установка радиаторов, при необходимости – их тестирование, запуск.

Цена работ для каждого заказчика определяется индивидуально, зависит она от сложности проекта, количества приборов и их конструктивных особенностей. Чтобы предварительно подсчитать, во что обойдется монтаж системы отопления, нужно узнать, какова цена за одну точку – она обозначает комплексную стоимость услуг по установке. В среднем этот показатель по Москве составляет 2500 рублей. Общая стоимость под ключ от разных исполнителей существенно отличается. Чтобы получить ожидаемый результат, следует составить договор с компанией, постоянно контролировать процесс и качество.
