Схемы подключения радиаторов отопления: обзор самых лучших способов. Как правильно повесить батарею отопления самостоятельно Как правильно установить батареи отопления последовательно

Установка батарей – важный процесс, влияющий на работоспособность всей системы отопления частного дома или квартиры. Необходимо обращать внимание не только на качество сантехнических соединений, но и на соблюдение воздушных зазоров до подоконника, пола и стен. Подробнее об этом в нашей статье.

Крепление радиаторов

Современный рынок покупателям большой выбор различных по материалам и вариантам исполнения радиаторов.

По способам крепления все они делятся на следующие группы:

Напольные – оснащенные небольшими ножками, устанавливаемые непосредственно на пол помещений. Данный вариант позволяет гарантированно обеспечить требуемый тепловой зазор до подоконника и нижних горизонтальных поверхностей комнат.
Навесные – крепящиеся непосредственно на металлические кронштейны, закрепляемые в наружных стенах дома или квартиры.

Требуемое расстояние от стены до радиатора отопления лучше всего обеспечиваются у изделий, крепящихся на вертикальные поверхности помещения, что обеспечивается особой формой кронштейнов. У напольных видов этот параметр необходимо регулировать самостоятельно.

Влияние зазора между стеной и радиатором

Многим начинающим домашним мастерам непонятна важность необходимости регулировки обязательного зазора между батареями и наружными стенами. Это в конечном итоге приводит к значительному увеличению необоснованных расходов на отопление дома. Остановимся на проблеме подробнее.

Наружная стена имеет постоянный контакт с окружающим воздухом, что приводит к значительному ее охлаждению. В том случае, если батареи отопления закрепить непосредственно на внутренней поверхности несущих конструкций, основная часть тепла будет расходоваться не на обогрев воздуха во внутренних помещениях дома, а на нагрев материала стен.

Низкие теплоизоляционные свойства изделий из бетона не позволят сохранить приемлемый внутренний микроклимат. До 70% тепловой энергии в случае, когда расстояние между стеной и радиатором отопления минимально будет расходоваться на обогрев атмосферы. Поэтому, отодвигая отопительный прибор на небольшое расстояние, создают необходимую воздушную изоляцию, снижающую необоснованные траты.

Как определить требуемое расстояние

Многие строительные работы, осуществляемые внутри жилых помещений, регламентируются строительными нормами и правилами (СНиПами). Есть свой СНиП и на монтаж батарей отопления.

Из него можно не только узнать, какое расстояние между стеной и радиатором необходимо соблюдать, но и другие параметры его установки:

располагать прибор следует непосредственно под окнами так, чтобы центры проема и батареи совпадали;
ширина отопительного прибора не должна превышать 70% ширины подоконной ниши при ее наличии;
расстояние до пола не должно превышать 12 см, до подоконника – 5 см;
расстояние до стены лежит в пределах 2-5 см.

Существует несколько параметров, влияющих на выбор оптимального зазора. Чаще всего на него влияют материал стен дома и размер подоконников. В некоторых помещениях можно наблюдать неприглядную картину, когда батареи значительно выступают за его пределы.

Обратите внимание!
Значительному уменьшению зазора между стеной и приборами систем отопления способствует дополнительная обработка поверхности вертикальных конструкций специальными теплоотражающими материалами, цена которых доступна.
К ним относятся фольгированные утеплители или экраны из алюминиевой фольги.

Монтаж радиатора отопления

Основным способом регулировки требуемого расстояния до стен служит качественная и грамотная установка приборов отопления своими руками или с помощью специалистов. Остановимся на этом аспекте подробнее.

Установка напольных видов

Этот вариант крепления оптимален для изделий, имеющих высокую массу и изготовленных чаще всего из чугуна. Такие батареи оснащают съемными или стационарными ножками, которые и фиксируют к полу. В зависимости от материала основания крепление может осуществляться саморезами по дереву, саморезами и пластиковыми дюбелями, дюбель-гвоздями.

Необходимым элементом монтажа напольного отопительного прибора служит и настенный кронштейн. Его устанавливают на требуемую высоту, которую определяют как желаемое расстояние от пола до верхней продольной трубы радиатора с учетом зазора. С помощью крепежей и разметки мест их установки добиваются оптимального расстояния до пола, стены и подоконника.

Навешиваем настенный радиатор

Каждый отопительный прибор комплектуется тем или иным видом подвесов, используемых для установки на стены. Материал и прочностные характеристики кронштейнов должны соответствовать массе отопительной с учетом заполнения ее теплоносителем. В противном случае возможна протечка системы.

Перед непосредственной установкой необходимо определить место монтажа и требуемые расстояния до основных поверхностей.

Для этого выполним следующие шаги:

Определим центр окна и нанесем разметку на стену для совмещения в последующем с центром радиатора.
Измерим расстояние от нижней кромки батарей до верхней трубы и прибавим 12 см. Данный размер отложим от пола в местах установки кронштейнов, проверив горизонтальность точек крепления по уровню.
В местах установки подвесов сверлим победитовым сверлом отверстия, устанавливаем в них дюбели и саморезами фиксируем кронштейны.

Обратите внимание!
Аналогичная инструкция прилагается к каждой упаковке реализуемых радиаторов.
Отличия могут заключаться в конкретном виде подвесов и особенностях их монтажа.

Подводя итоги

В рамках данной статьи мы рассмотрели, на каком расстоянии от стены вешать радиатор, на что это влияет и как осуществляется непосредственно при монтаже системы отопления. Более подробная информация по данной теме — в видео в этой статье.

Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами.

Возможно, вас заинтересует информация о том, что собой представляет

В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.

Что необходимо учитывать при выборе схем обвязки радиаторов?

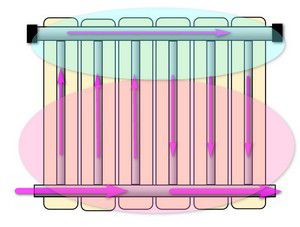

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

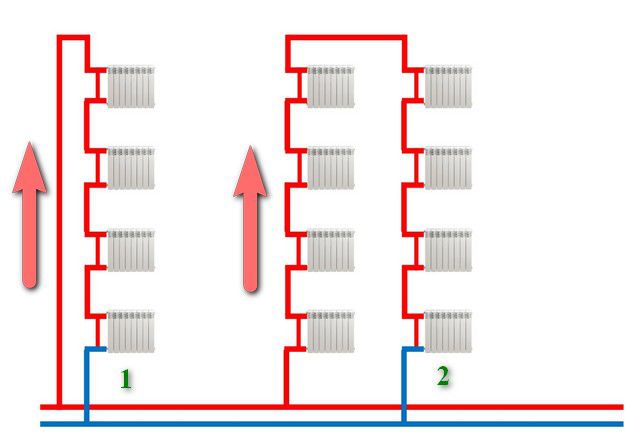

Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

Достоинства и недостатки однотрубной системы отопления

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.

Двухтрубная система

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.

Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:

Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».

Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

Схема врезки радиатора в контур	Направление потоков теплоносителя
Диагональное двухстороннее подключение радиатора, с подачей сверху

Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.


Подобная схема – одна из наиболее распространённых в системах отопления многоэтажных домов, как наиболее компактная в условиях вертикальных стояков. Применяется на стояках с верхней подачей теплоносителя, а также на обратных, нисходящих – с нижней подачей. Вполне эффективна для небольших по размеру радиаторов. Однако, если количество секций велико, то прогрев может осуществляться неравномерно. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора – жидкость стремится проходить по пути наименьшего сопротивления, то есть через ближайшие ко вхожу вертикальные каналы. Таким образом, в дальней от входа части батареи не исключены застойные зоны, которые будут значительно холоднее противоположных. При расчетах системы обычно исходят из того, что даже при оптимальной длине батареи ее общая эффективность теплоотдачи снижается на 3÷5%. Ну а при длинных радиаторах такая схема становится неэффективной или потребует определенной оптимизации (об этом будет рассказано ниже)/
Одностороннее подключение радиатора с подачей сверху

Схема, аналогичная предыдущей, и во многом повторяющая и даже усиливающая присущие ей недостатки. Применяется в таких же стояках однотрубных систем, но только в схемах с нижней подачей - на восходящей трубе, поэтому теплоноситель подается снизу. Потери в общей теплоотдаче при таком подключении могут быть еще выше – доходить до 20÷22%. Связано это ст тем, что замыканию движения теплоносителя через ближние вертикальные каналы будет способствовать еще и разница в плотности – горячая жидкость стремится вверх, и оттого тяжелее проходит на удаленный край нижнего подающего коллектора радиатора. Иногда это – единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общий уровень температуры теплоносителя всегда более высокий. Схема поддается оптимизации установкой специальных устройств.
Двухстороннее подключение с нижним подключением обеих подводок

Схема нижнего, или как ее еще часто называют «седельного» подключения – чрезвычайно популярна в автономных системах частных домов из-за широких возможностей скрыть трубы отопительного контура под декоративной поверхностью пола или сделать их максимально незаметными. Однако по теплоотдаче подобная схема – далека от оптимальной, и возможные потери эффективности оцениваются в 10÷15%. Самый доступный путь для теплоносителя в этом случае – это нижний коллектор, а распространение по вертикальным каналам идет в большей мере за счет разницы в плотности. В итоге верхняя часть батареи отопления может прогреваться значительно меньше нижней. Существуют определённые методы и средства свети этот недостаток к минимуму.
Диагональное двухстороннее подключение радиатора, с подачей снизу

Несмотря на кажущуюся схожесть с первой, самой оптимальной схемой, разница между ними – очень большая. Потери эффективности при подобном подключении доходят до 20%. Объясняется это – достаточно просто. У теплоносителя нет никаких стимулов свободно проникать на дальний участок нижнего подающего коллектора радиатора – за счет разницы в плотности он выбирает наиболее близкие ко входу в батарею вертикальные каналы. В итоге, при достаточно равномерно прогретом верхе, в нижнем углу, противоположном вхожу, весьма часто образуется застой, то есть температура поверхности батареи в этой области будет меньше. Подобна схема применяется на практике крайне редко – даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отвергнув другие, более оптимальные решения.

В таблице намеренно не упомянуто нижнее одностороннее подключение батарей. С ним – вопрос неоднозначный, так во многих радиаторах, предполагающих возможность подобной врезки, предусмотрены специальные адаптеры, которые по сути превращают нижнее подключение в один из вариантов, рассмотренных в таблице. Кроме того, даже для обычных радиаторов можно приобрести дополнительную оснастку, при которой нижняя одностороння подводка будет конструктивно видоизменена на другой, более оптимальный вариант.

Надо сказать, что существуют и более «экзотичные» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – никоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Помимо схемы подключения радиаторов к трубам контура отопления, на эффективность работы этих приборов теплообмена серьезно влияет и место их установки.

В первую очередь, должны соблюдаться определенные правила размещения радиатора на стене относительно соседствующих с ним конструкциям и элементам интерьера помещения.

Наиболее типичное расположение радиатора – под оконным проёмом. Помимо общей теплоотдачи, восходящий конвекционный поток создает своеобразную «тепловую завесу», препятствующую свободному проникновению от окон более холодного воздуха.

Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит порядка 75% от ширины оконного проема. При этом необходимо стараться установить батарею именно по центру окна, с минимальным отклонением, не превышающим 20 мм в ту или иную сторону.
Расстояние от нижней плоскости подоконника (или другой преграды, расположенной сверху – полки, горизонтальной стенки ниши и т.п.) должно составлять около 100 мм. В любом случае, оно никогда не должно быть меньше, чем 75% от глубины самого радиатора. В противном случае создается труднопреодолимая преграда для конвекционных потоков, и эффективность батареи резко падает.
Высота нижнего края радиатора над поверхностью пола также должна составить около 100÷120 мм. При просвете меньше 100 мм, во-первых, искусственно создаются немалые сложности в проведении регулярных уборок под батареей (а это – традиционное место скопления пыли, переносимой конвекционными потоками воздуха). А во-вторых – сама конвекция будет затруднена. Вместе с тем, и «задирать» радиатор слишком высоко, с просветом от поверхности пола 150 мм и более – тоже совершенно ни к чему, так как это приводит к неравномерному распространению тепла в помещении: в граничащей с поверхностью пола области может оставаться выраженная холодная прослойка воздуха.
Наконец, и от стены радиатор должен быть отнесён кронштейнами как минимум на 20 мм. Уменьшение этого просвета – это нарушение нормальной конвекции воздуха, а кроме того, на стене могут вскорости появиться хорошо заметные пылевые следы.

Это – ориентировочные показатели, которых следует придерживаться. Однако, для некоторых радиаторов существуют и собственные, разработанные производителем рекомендации по линейным параметрам установки – они указываются в руководствах по эксплуатации изделий.

Наверное, излишне объяснять, что расположенный открыто на стене радиатор покажет теплоотдачу намного выше, чем тот, который полностью или частично прикрыт теми или иными предметами интерьера. Даже слишком широкий подоконник уже способен понизить эффективность обогрева на несколько процентов. А если учесть, что многие хозяева не могут обойтись без плотных портьер на окнах, или, в угоду интерьерному оформлению, стараются прикрыть неприглядные, ни их взгляд, радиаторы с помощью фасадных декоративных экранов или даже полностью закрытых кожухов, то расчетной мощности батарей может и не хватить для полноценного обогрева помещения.

Потери теплоотдачи, зависящие от особенностей установки радиатора отопления на стен – показаны в таблице ниже.

Иллюстрация	Влияние показанного размещения на теплоотдачу радиатора
	Радиатор расположен на стене полностью открыто, или же установлен под подоконником, который закрывает не более 75% глубины батареи. В этом случае полностью сохранения оба основных пути теплопередачи – и конвекция, и тепловое излучение. Эффективность можно принять за единицу.
	Подоконник или полка полностью перекрывают радиатор сверху. Для инфракрасного излучения – это не имеет значения, а вот конвекционный поток уже встречает серьёзное препятствие. Потери можно оценить в 3 ÷ 5% от общей тепловой мощности батареи.
	В этом случае сверху не подоконник или полка, а верхняя стенка стеновой ниши. На первый взгляд – всё то же самое, но потери уже несколько больше – до 7 ÷ 8%, так как часть энергии будет понапрасну затрачена на прогрев весьма теплоемкого материала стены.
	Радиатор с фасадной части прикрыт декоративным экраном, но просвет для конвекции воздуха – достаточный. Потеря именно в тепловом инфракрасном излучении, что особо сказывается на эффективности чугунных и биметаллических батарей. Потери теплоотдачи при такой установке достигают 10÷12%.
	Радиатор отопления прикрыт декоративным кожухом полностью, со всех сторон. Понятно, что в таком что в таком кожухе имеются решетки или щелевидные отверстия для циркуляции воздуха, но и конвекция, и прямое тепловое излучение – резко снижены. Потери могут доходить до 20 – 25% от расчетной мощности батареи.

Итак, очевидно, что некоторые нюансы установки радиаторов отопления хозяева вольны изменить в сторону увеличения эффективности теплоотдачи. Однако, иногда место настолько ограничено, что приходится мириться с имеющимися условиями, касающимися как расположения труб контура отопления, так и свободной площади на поверхности стен. Другой вариант - желание скрыть батареи с глаз превалирует над здравым смыслом, и установка экранов или декоративных кожухов – дело уже решенное. Значит, в любом случае, придется внести поправки на суммарную мощность радиаторов, чтобы гарантированно добиться в помещении необходимого уровня нагрева. Правильно внеси соответствующие корректировки поможет расположенный ниже калькулятор.

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

Правильность монтажа разводки.
Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
Выбор оптимального отопительного оборудования и комплектующих.

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

Расстояние от низа батареи до пола – 10-12 см.
Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами . В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными , предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения с байпасом (перемычкой)

Ее главные достоинства:

Невысокая стоимость и материалоемкость.
Относительная простота монтажа.
Совместимость с системой теплых полов и радиаторов различных видов.
Возможность установки в помещениях с различной планировкой.
Эстетичный вид за счет использование только одной трубы.

Минусы:

Сложность проведения гидро- и теплорасчета.
Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
Высокий уровень теплопотерь.
Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

Возможность использования автоматических регуляторов температуры.
Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

Более высокая стоимость работ по установке.
Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Нижнее.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают , вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет , читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран . Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Для любого типа радиаторов есть общие правила по размещению их в помещении. Есть и определенная последовательность действий, которой нужно придерживаться. Технология несложная, но есть множество нюансов.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Правила установки радиаторов отопления

Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Порядок работ

При установке радиаторов своими руками важно все делать правильно, учесть все мелочи. Специалисты советуют при монтаже секционных батарей использовать не менее трех креплений: два сверху, одно снизу. Все секционные радиаторы независимо от типа навешиваются на крепления верхним коллектором. Получается, что на верхние держатели приходится основной груз, нижнее служит для придания направления.

Порядок действий при монтаже такой:

Мы постарались максимально подробно расписать всю технологию установки радиаторов отопления. Осталось прояснить некоторые моменты.

Самые распространенные . Они используются при боковом подключении отопительных приборов любого типа и секционных, и панельных, и трубчатых (кликните по картинке для увеличения ее размера)

Крепление радиатора к стене

Все производители требуют установки радиаторов отопления на подготовленную, ровную и чистую стену. От правильного расположения держателей зависит эффективность работы отопления. Перекос в ту или другую сторону приведет к тому, что радиатор не будет греть и его придется перевешивать. Потому при разметке обязательно соблюдайте горизонтальность и вертикальность. Радиатор должен быть установлен ровно в любой плоскости (проверяйте строительным уровнем).

Можно немного приподнять тот край, где установлен воздухоотводчик (примерно на 1 см). Так воздух будет преимущественно скапливаться в этой части и спускать его будет легче и быстрее. Обратный наклон недопустим.

Теперь о том, как располагать кронштейны. Секционные радиаторы небольшой массы — алюминиевые, биметаллические и стальные трубчатые — навешивают сверху на два держателя (крюка). При небольшой длине батарей их можно разместить между двумя крайними секциями. Третий кронштейн ставят снизу посередине. Если количество секций нечетное, ставят его правее или левее на ближайшей секции. Обычно при установке крюков допускается заделка раствором.

Для установки кронштейнов в размеченных местах сверлят отверстия, устанавливают дюбеля или деревянные заглушки. Закрепляют держатели саморезами диаметром не менее 6 мм и длиной не менее 35 мм. Но это — стандартные требования, более подробно читайте в паспорте к отопительному прибору.

Установка держателей отличается, но не кардинально. Для таких устройств обычно идут в комплекте штатные крепежные элементы. Их может быть от двух до четырех в зависимости от длины радиатора (он может быть и трехметровым).

На задней панели имеются скобы, при помощи которых они и навешиваются. Для установки крепления нужно измерить расстояние от центра радиатора до скоб. Аналогичное расстояние отложить на стене (там предварительно отметить, где будет располагаться середина батареи). Затем прикладываем крепежные элементы, отмечаем отверстия под дюбеля. Дальше действия стандартны: сверлим, устанавливаем дюбеля, прикладываем кронштейны и закрепляем саморезами.

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…

Итоги

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

седельное;
одностороннее;
диагональное.

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше ().

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
