Вальмовая крыша своими руками – устройство стропильной системы. Устройство и монтаж вальмовой крыши Стропила для вальмовой крыши

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

• выбора оптимального материала для обустройства кровельной конструкции;
• определения интенсивности осадков, характерных для места постройки;
• установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

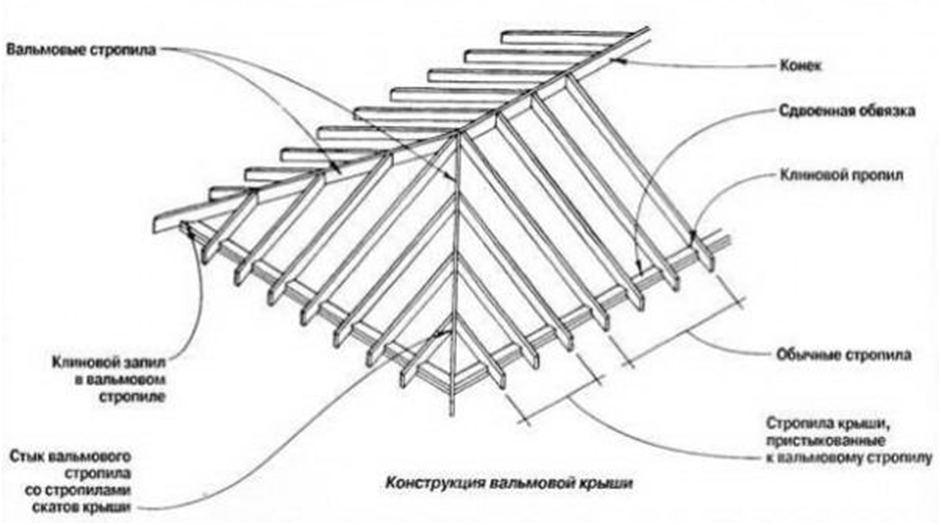

Состав кровельного «скелета» следующий:

• Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
• Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
• Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
• Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
• Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
• Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

• Шпренгель. Идёт от укосины мауэрлата к диагональному стропилу и обеспечивает усиление кровли.
• Подкос. Нужен для усиления сопротивляемости кровли ветру. Теоретически устанавливается с наветренной стороны (от «розы ветров»). Практически же подкос используется с любой стороны.
• Обрешётки. Выполняются внутри по стропильной ноге и определяют базу кровельного «пирога». Конструкции стропильных систем включают некоторые важные элементы со строго определёнными функциями для каждого.

Плюсы и минусы

Преимущества:

• Если сравнивать с двухскатной кровлей вальмовая сопротивляется ветру минимально. Из-за всех наклонных скатов ветер не давит на фронтон.
• Конструкция имеет большую жесткость из-за наличия углового ребра, соединяющегося на опорных балках коньков.
• Имеются выступающие свесы, которые дополнительно защищают стены.
• Большая эстетическая привлекательность.

Недостатки:

• сложные расчеты и монтаж;
• дороговизна;
• маленькое чердачное помещение;
• отсутствие мансарды;
• солнечный свет проникает только через специальные окна.

Виды

Рассматривая типы вальмовых крыш, необходимо учитывать их разновидности, выбор которых влияет на устройство стропильных систем.

• Классический тип. Диагональные ребра опираются на опорные балки коньков, свесы расположены на одном уровне по высоте. Фронтон треугольный, скат – трапециевидной формы.
• Шатровый тип. Опорная балка конька отсутствует. Диагональное ребро смыкается концами в одной точке, к ребрам примыкает рядовое короткое стропило. Так строят крыши, если здание в вертикальной проекции представляет собой квадрат.
• Полувальмовый тип. Фронтоны вертикальные, в них устанавливают оконные проемы. Существуют две разновидности полувальмового типа – голландская и датская.
• Ломаный вальмовый тип (мансардный четырехскатный). Представляет наибольшую сложность при строительстве, поскольку скаты разной площади и имеют различные углы наклона. Такой тип дает возможность рациональной организации внутреннего подкровельного пространства и позволяет придавать крыше необычную внешность.

Также выделяют еще несколько типов крыш -одноэтажный, двухэтажный, кукушкой, эркером, Г-образный.

Как выбрать?

Вопрос выбора типа вальмовой кровли зависит только от предпочтений владельца, а точнее – от толщины его кошелька. Скажем, двускатные окна обойдутся не дешевле, чем обычные, а металлочерепица на крыше веранды будет дороже другого материала.

Расчет

Рассчитывают стропильную систему, учитывая следующие предпосылки:

• Ветровые нагрузки. Чем сильнее ветер – тем положе делают скаты, что, в свою очередь, усиливает всю конструкцию.

• Осадки. Чем больше их выпадает, тем отвеснее делают скаты, избегая излишнего веса снега/дождя, который собирается на крыше и создает давление на стропила.

• Тип материалов, из которых изготовлена кровля. Это необходимо учесть на стадии проекта.

• Утепление кровли. Здесь расстояние между стропилами будет зависеть от того, какова ширина полосы материалов, с помощью которых будет производиться изоляция.

Наклоны углов скатов определяют заложения стропила. Соответственно, заложения промежуточных стропил рассчитывают так:

• верхняя обвязка стены торца маркируется осевой линией;
• потом вычисляют полтолщины балки конька и наносят линию определения первого центрального промежуточного стропила;
• потом совмещают окончание рейки и линию маркированного центра промежуточного стропила;
• маркируют другой конец рейки внутренней линией сторонней стенки;
• получают точку, которая и будет заложением промежуточного стропила.

Пропорцию длины стропила и его заложения рассчитывают при помощи коэффициента, который находится в зависимости от углов скатов. Длины стропильных ног определяют посредством перемножений закладки на коэффициент.

Этапы и тонкости монтажа

При покупке материала для кровли необходимо знать ее общий метраж. Обычно для этого ее общую площадь условно разбивают на части в форме простых геометрических фигур и делают расчеты на каждую.

Таким образом заранее определяются финансовые затраты на кровельный материал и на строительство и определяется нужда в обустройстве и точная конфигурация обрешеток.

Как итог – появится схема-чертеж стропил.

Разработать предварительную схему возможно и своими руками, а вот чертежи предпочтительнее доверять специалисту. Нужно иметь в виду, что сложная конфигурация кровли требует точного выполнения расчетов стропил и материала. Все эти детали сильно повлияют на цену и время выполнения монтажа.

В чертежи должны входить указания назначений материалов, места их установок и способы крепежа. Самые важные фрагменты стропил стоит выносить в отдельные чертежи и описывать их в деталях.

Изготовление чертежа-схемы может стать опорой для изготовления заготовок и последующего монтажа.

Подготовка

Заготовка стропил – это самый сложный и трудоемкий этап, потому что существует:

• необходимость обеспечить заданный угол стропильной ноги;
• разная длина нарожника (короткого стропила);
• наличие диагонального стропила (накосного), которому уделено специальное отношение.

Накосное стропило несет более значительные нагрузки, чем основное, по этой причине требует изготовления из материала более высокого качества. Также длины диагонального стропила превышают стандартные.

Во избежание покупки разного пиломатериала применяют сращивание (спаривание) обрезных досок, чтобы получить заданную длину.

Технология сращивания имеет следующие плюсы:

• получают неразрезные балки заданной длины;
• увеличивают прочность диагональных стропил по причине больших (удвоенных) сечений;
• упрощается расчет и покупка материалов (унифицируются размеры длины и сечения);
• появляются возможности использовать доски, которые предназначены формировать рядовые стропила

Мауэрлатом называют деревянные брусья с большим сечением (100х100 и 100х150 мм), которые монтируют вдоль периметра дома. Для него используют древесину высшего качества.

Особенности монтажа мауэрлата в том, что брус соединяют по длине внахлест, а не встык, а к стене он крепится, используя множество соединительных областей с основанием стен. Места соединений усиливают с помощью металлических скоб.

Мауэрлат служит базой стропильной ноги и ему необходима защита от намокания. Поэтому стена от бруса отделяется гидробарьером (можно использовать рубероид/толь и т. п.).

Если дом кирпичный, (газобетонный, пенобетонный, арболитовый) мауэрлаты укладывают на предварительно залитый железобетонный слой, в который заранее устанавливают монтажные шпильки. Они имеют диаметр 10 мм и выше и должны выходить за уровень мауэрлата на 25-35 мм с шагом 1100-1300 мм.

Прогоном называют балку, которую устанавливают параллельно мауэрлату. Он работает в качестве основания при монтаже дополнительной опоры под стропильную ногу. Обустройство прогонов – необязательный этап работы, и выполняют его при строительстве вальмовой крыши большого метража или со сложной конфигурацией.

Монтировать конек необходимо, только сопровождая его точным замером. На коньковую балку опирается кровля, поэтому необходимо правильно устанавливать ее и проверять по уровню высоты.

На этапе установки стропильной ноги имеет место расхождение мнений в отношении последовательности операций. Поэтому возможно выделение двух направлений:

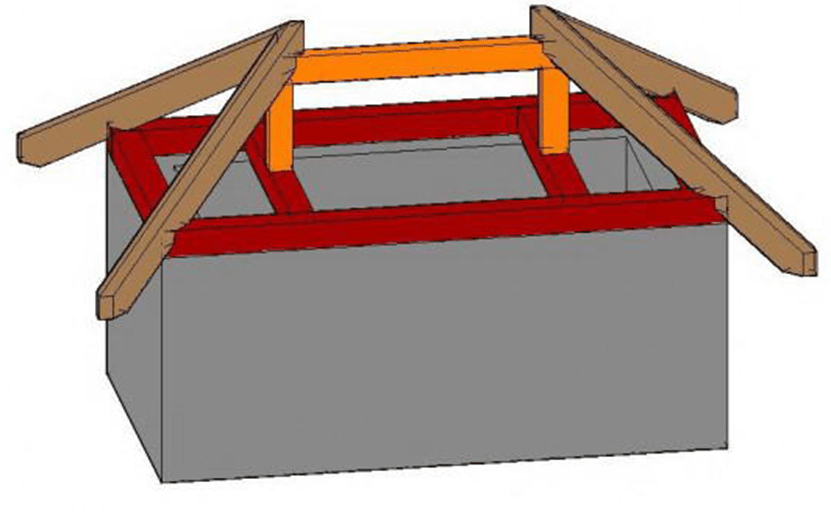

1. Монтируют центральное стропило, а затем диагональное. Это более простая последовательность.
2. Монтируют диагональное стропило, потом остальные.

Низ стропильных ног стоит на мауэрлате. Чтобы соединение было жестким, есть смысл усиления соединительных узлов с помощью металлических элементов (скоба, пластина, уголок).

Диагональное стропило испытывает значительную нагрузку, поэтому его усиливают, используя такие средства, как:

• Установку стоек. Монтируют на перекрытия перпендикулярно.
• Установку подкосов. Монтируются под углами. Углы не имеют определяющее значение. Важно, что подкос усиливает диагональные стропила.
• Шпренгелями называют Т-образные короткие балки, развернутые на 180 градусов. Используются при значительной длине пролета и устанавливаются так, чтобы основания шпренгелей были ориентированы поперек диагональных стропил.

Рядовое стропило устанавливают так же, как центральное, которое формирует край трапеций. Нижние части опираются и крепятся на мауэрлате, а верхние упираются в коньковые балки.

Нарожник изготавливается строго из целого куска материала. Там, где он примыкает к длинным стропилам, отмечают врубку или устанавливают опорную балку. Область примыкания усиливается с помощью металлических элементов.

Нарожник устанавливается только позднее сформированного кровельного каркаса. Это последний элемент монтажа устройства стропил.

Инструменты

Конструкция кровли и обустройство соединений обуславливают набор инструментария, который необходимо подготавливать перед началом работы.

• При работах с древесиной будут нужны уровни, ножовки, молотки, рулетки, разметочные шнурки, степлеры.
• При работах с металлом понадобится электродрели, клепальщики, ножницы по металлу.

Инструменты и расходники необходимо подготовить перед началом работ, т. к. сложные монтажи стропильных систем предполагают много работ по распилу различных материалов.

Для упрощения замеров и возможности унифицировать размер деталей рекомендуется замена рулетки на замерную рейку. Такую фанерную конструкцию чаще всего предлагают сделать на ширину 50 мм.

Проведение работ

Работы производят этап за этапом и спешке тут не место. Необходимо тщательно продумывать каждый шаг, поскольку конструкции вальмовых крыш сложны. В этом разрезе пошаговую инструкцию привести также вряд ли представляется возможным, так как взгляды мастеров на те или иные моменты монтажа слишком разнятся. Доступны лишь общие рекомендации.

Многие владельцы участков перед строительством задумываются о том, как соорудить жилье, дачу или иной объект не только функциональным, но и эстетически красивым. Вальмовая крыша подходит для создания жилой или нежилой мансарды и придания красоты объекту. В этой статье рассказывается, как сделать систему из стропил, учесть все нюансы при расчетах и произвести монтаж без ошибок.

Стропильная система вальмовой крыши сложная, но когда она готова, то результат того стоит Источник dvamolotka.ru

Особенности и конструкция вальмовой крыши разновидности вальмовых крыш

Вальмовая крыша, чаще всего, состоит из четырех скатов. Они выстраиваются под наклоном по внешним стенам строения. Две части – боковые, как у стандартных крыш, и оставшиеся две устанавливаются между ними. В такой конструкции две вершины (вместо стандартной одной), которые соединяет конек.

Вертикальные скаты, по форме – треугольники, и называются вальмами. Другие два фронтона, установленные по более длинным сторонам объекта, трапециевидной формы.

Вальмовая кровля имеет характерные особенности:

высоки показатели прочности;

долговечность;

благодаря оригинальной и обтекаемой форме, получается защита от ветров.

Такая крыша идеальна для организации жилого пространства в чердачной части дома. Сделать мансардные окна на ней проще.

Вальмовые крыши это не один шаблон для всех – для каждого дома подбирается индивидуальный проект Источник krovlyakryshi.ru

Голландская вальмовая крыша

Когда длина вальмы менее других боковых скатов, такую модель называют голландская (или полувальма). Эта форма выдерживает сильные порывы ветра и не накапливает снеговые осадки.

Голандская вальмовая крыша подойдет для местности с суровым климатом Источник roomester.ru

Датская кровля

Отличается тем, что здесь полувальма – это нижняя часть треугольника полноценной вальмы, а верхнюю часть треугольника используют под стекло.

В верхней части вальмы оставляют небольшой зазор для окошка Источник klub-masterov.ru

Шатровая вальмовая крыша

Такая модель имеет одну вершину, которая соединяет четыре равные части крыши. Внешне по своей форме шатровый вариант схож с пирамидой.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины Источник klub-masterov.ru

Ломаные крыши

Такие эффектные и сложные по созданию крыши самому рассчитывать и устанавливать (без проф. подготовки) не рекомендуется. Они состоят из большого числа скатов, которые размещаются под различными углами наклона.

Видео описание

Устройство сложной вальмовой крыши на доме из газобетона показано в видео:

Вальмовая крыша: устройство, узлы и усиление вальмовой крыши

Устройство вальмовой крыши в основе своей состоит из двух элементов: каркаса из стропил и мауэрлата. Соединенные в единую систему бревна крепятся к установленному на верх внешних стен здания мауэрлату.

Место расположения мауэрлата для вальмовой крыши Источник 74cement.ru

Конструкция вальмовой крыши состоит из таких элементов:

Угловые стропила . Это стандартные силовые «ноги», которые соединяют углы строения с коньковым брусом. Чаще всего в проектах используют четыре балки, той же толщиной, что и конек. Они крепятся к нему одним краем, а противоположный выводится за стены здания.

Конек . Это основная несущая ось и наивысшая точка кровли, где соединяют все ее стороны. Обычно центр конька, есть и центр всей крыши в вальмовом проекте.

Короткие стропила . Эти бревна или деревянные балки, крепят на мауэрлат одной стороной, а другой к угловым стропильным ногам. Число их зависит от площади кровли.

Рядовой каркас . Это 6 стропил занимающих центральное расположение и промежуточное. Их крепят к концам конькового бруса и ставят на несущие стены объекта. Они выстраиваются со всех сторон постройки в рамном числе.

Промежуточный каркас . Эти стропила закрепляются от конькового бруса и ставятся на мауэрлат. Вальмы не задействованы.

Классический пример устройства вальмовой крыши и чертёж с пояснениями: Источник obustroeno.com

Усиление

Для долголетнего использования требуется не только крепкая система из стропил, но и дополнительные элементы усиления объекта.

Для надежности конструкции крыши требуется усиление ее дополнительными элементами Источник roofs.club

Для большей надежности требуется:

Разместить на углы шпренгель – брус, между сторонами мауэрлата. Это укрепит стропила по диагонали.

Добавить стойку, соединенную брусом. Такая подпорка для стропил поможет перераспределить нагрузку на строение.

Использовать доски или брус с сечением 40*40 или 50*50 мм для обрешетки.

Работать с сухим деревом, обработанным защитным раствором.

Источник winterhouse.ru

Когда шпренгель добавлен на значительном расстоянии от угла, организуется дополнительная ферма.

Источник roof-tops.ru

Узлы

Схематическое изображение узлов стропильной системы Источник tues.ru

На нашем сайте Вы можете ознакомиться с самыми – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Угол наклона крыши площадь вальмовой кровли

Утверждение угла наклона скатов – это оптимальное решение между надежностью крыши от ветров и снега и полезной площади мансарды. Как рассчитать полезную площадь вальмовой крыши, обозначено на картинке.

Расчет угла наклона скатов крыши Источник tues.ru

Угол наклона зависит от местности, в которой строится дом и климатических условий региона. Принцип прост: холоднее погода – выше угол наклона. Так снег естественным образом будет скатываться с кровли. В теплых не ветряных районах лучше делать малый угол.

Еще одним фактором выбора угла наклона является материал вальмовой кровли. Рекомендуемые значения:

Ондулин – не менее 5°.

Мягкая черепица – от 15°.

Шифер – 16°-65°.

Металлочерепица – от 13°. Наибольший угол не установлен.

Металлическая фальцевая крыша – более 25°.

Керамическая черепица – 35°-65°.

Создание большого угла делает возможным построение кровли из профнастила. При этом следует брать во внимание и высоту самого профиля. Угол создают в пределах 20° – 45°.

Видео описание

В видео предлагаем посмотреть, как проводится перекрытие вальмовой крыши профнастилом:

Для начала необходимо определить торцевую ось здания Источник beton-stroyka.ru

При проектировании кровли необходимо учитывать два правила:

Больший угол наклона кровли делает тяжелее и сложнее всю стропильную систему, и увеличивает нагрузку от ветров на скаты. Для чердака нежилого типа угол часто варьируется от 25° до 35°, а для жилья – от 35° до 55°, и требуется усиление конструкции из стропил.

Вес мансарды не должен превышать нагрузочные показатели фундамента и стен дома. Нарушение этого правила ведет к деформации основания и перекосу или разрушению здания.

Важно! отношение высоты кровли к длине несущих стен, нельзя делать более 2/3. Так, если по ширине дом 9 м, а основание и 1-й этаж в высоту 4 м, то высота мансарды «для жилья» не более 3 м, а высота конькового бруса менее 6 м.

Крепление стропил производиться при помощи металлических пластин Источник tues.ru

Формулы

Площадь вальмовой крыши определяется, как сумма двух вальм и ее боковых скатов. Площадь вальм получают по формуле стандартного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.

Площадь боковых частей находят по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапециевидных частей получается из площади одного прямоугольника и двух треугольников.

Площадь высчитывается исходя из длины карнизов, а не края строения.

Совет! Площадь кровельного стройматериала обычно больше этого показателя для крыши. Так происходит из-за специфики устилания материала «нахлестом». Поэтому для подсчета материала на кровлю рекомендуется добавить +10%. Когда конструкция вальмовой крыши усложнена, то +15-20%.

Вальмовая крыша – устройство стропильной системы

Для расчета системы из стропил вальмовой кровли необходимо, применив стандартную рейку, определить горизонтальную проекцию (заложение) промежуточной стропильной ноги.

Источник speccypro.ru

Для нахождения длины стропила, также можно прибегнуть к теореме Пифагора Источник speccypro.ru

Для нахождения длины угловых стропил требуется умножить заложение на коэффициент из таблице выше Источник 7craft.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Видео описание

В видео пример расчета конструкции:

Чтобы определиться с сечением дерева для ног из стропил можно воспользоваться приведенной таблицей Источник speccypro.ru

Так, при величине распределенной нагрузки на ноги в 125кг/м и длине пролета в 6 м выбирают брус с сечением одним из: 240*80; 230*90 и 220*100, или кругляк 220 мм.

Пример чертежа вальмовой стропильной системы крыши:

Для неподготовленного человека чертеж достаточно сложный Источник dacha1.ru

Стропильная система вальмовой крыши, схема 2:

На первый взгляд схемы не отличаются, но каждая имеет свои особенности Источник remont-book.com

Видео описание

В этом видео полезная информация по стропильной системе вальмовой крыши

Этапы работы по монтажу вальмовой крыши

От этапа установки стропильной системы зависит качество всей крыши, ее надежность и срок эксплуатации. Важно подойти к этому вопросу со знанием дела или привлечь специалистов.

Установка мауэрлата

Для монтажа берут дерево первого сорта с внушительным сечением 100*100 или 100*150. Укладывается брус только в внахлест, никак не в стык. Также должны присутствовать точки соединения со стенами дома в большом количестве. Узлы соединения укрепляют скобами из металла.

В постройки из кирпича, пеноблоков и арболита дополнительно сооружается армопояс под мауэрлат. В такой пояс заранее вшиваются шпильки для последующего устилания дерева.

Создание прогона

Эта часть в виде балки создается для крепления дополнительных опор под стропильные ноги. Прогон не из главных элементом системы, его внедряют в больших и усложненных проектах вальмовых крыш.

Опорные стойки

Эти стойки являются подпоркой для конька.

Стойки являются обязательной частью стропильной системы Источник nasha-besedka.ru

Создание конька

На этот элемент стропильной системы вальмовой крыши опираются все балки. Он расположен в наивысшей центральной части кровли. Образуется он в результате соединения стропильных пар ног. На данный участок каркаса действует очень большая нагрузка, поэтому, чтобы коньковый брус ее выдержал, используют несколько вариантов соединения древесины: встык, внахлест и врубка «вполдерева.

Методы соединения стропильных балок Источник tues.ru

Монтаж стропильных ног

Стропила можно монтировать в следующем порядке: сначала по диагонали, а потом остальные, или вначале центральные балки, а следом диагональные. На этом этапе монтажных работ стропильные ноги устанавливают на мауэрлат. Способов крепления несколько.

Крепление к мауэрлату тоже можкт быть разным Источник zbbr.ru

Схема крепления стропил к мауэрлату и к коньковому прогону Источник speccypro.ru

Важно: от монтажа ног к мауэрлату зависит срок эксплуатации и надежность всей стропильной системы. Так, если установить крепления слабо или допустив ошибку, крышу может просто «снести» ветром полностью.

Видео описание

В видео процесс разметки стропил:

Крепление наслонных стропил

Существует две схемы прикрепления наслонных стропил:

Источник tues.ru

…и «жеский верх – свободный низ» Источник tues.ru

Для того чтобы создать теплую мансарду монтаж следует проводить по следующему плану на рисунке.

Для теплой крыши применяется своя схема обустройства крыши Источник kbumb.ru

Специфика устройства в процессе монтажа

Стропильная система вальмовой крыши требует использования специальных инструментов для ее возведения.

Для прочного крепления стропил потребуются специальные интсрументы Источник pinterest.ru

Для надежного строительства из бруса и крепкого примыкания стропил используют металлические инструменты. Их виды и названия представлены на рисунке.

Источник tues.ru

Видео описание

Способы крепления стропил к маурлату, установка, запилы, узлы и монтаж к ферме кровли в следующем видео:

Доборные элементы для вальмовой крыши также представлены в ассортименте. Они применяются в ходе отделочных работ и используются с целью создания эстетического внешнего вида. Также отвечают требованиям надежного строительства кровли и примыканий.

Доборные элементы для вальмовой крыши Источник orchardo.ru

Варианты устройства вальмовых крыш

Для создания эффектных архитектурных решений и расширения внутреннего полезного пространства мансарды, проектировщики разработали несколько вариантов устройства вальмовых объектов.

Кровля с эркерами

Часть дома в виде выступа за границы фасада является эркером. Такой элемент строят по форме многогранника или прямоугольника и добавляют в общую систему из стропил. Созданное им пространство подходит для продолжения гостиной комнаты, холла или использования в качестве пролета для лестницы.

Вальмовая крыша для дома с козырьком

Проект по форме выглядит, как двускатные щипцы. Козырек имеет иной угол наклона, нежели треугольные скаты основной кровли. Часто проектируется, когда на здании не жилой чердак. Иногда используется в качестве навеса.

Проект четырехскатной крыши с козырьком Источник astgift.ru

Крыша с «кукушкой»

Внешне такая конструкция – это щипец с заниженной частью. Элемент выполняет функцию подачи естественного дополнительного света в жилую площадь. Может сооружать на одинаковом расстоянии от боковых стен дома и выше входа. Также является дополнительным декором здания.

Асимметрия

Проект кровли с различными углами наклона, в основном, используется не для создания жилой площади. Он устанавливается в местности с сильными ветрами. Ассиметрично расположенные скаты и козырек, действует как распределяющие ветровую нагрузку элементы, и предостерегают объект от срыва.

Крыша с неправильной диагональю

Сложные проекты с разными по форме и длине боковыми частями кровли образуют смещение стропильной группы по диагонали. Такие решения, как правило, применяют над гаражом или баней.

Сложные проекты крыши с неправильной диагональю Источник tues.ru

Итог

Вальмовая крыша украшает практически любое строение. Видов и способов устройства составляющей ее стропильной системы много. При правильном расчете и монтаже, такая кровля служит века. Применять ее возможно для дома, беседки, бани и прочих объектов.

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам .

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши . Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка . Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос . Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово :

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. . Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

О вальмовой крыше мы уже говорили на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат. После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

Итак, допустим мы имеем коробку дома из 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

Рисунок 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см.рис.2). На я больше останавливаться не буду.

Рисунок 2

Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом. Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в». Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

Рисунок 3

Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):

Рисунок 4

Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

Рисунок 5

Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°. Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

Рисунок 6

Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

Рисунок 7

В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке (см. рис.8):

Рисунок 8

Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника) Расчёты производим во вкладке ʺСтроп.3ʺ. Пример результатов на рисунке 9:

Рисунок 9

Да, забыл сказать. Кто уже скачивал данную расчётную программу с моего сайта до 1 декабря 2013г. Там вкладки ʺСтроп.3ʺ нет. Для скачивания обновлённой версии программы снова зайдите на статью по ссылке:

Данная статья также была немного откорректирована благодаря отзывам некоторых читателей, за что им отдельное спасибо.

ШАГ 6: Добавляем выноса и крепим ветровые доски (см. рис.10). Выносов добавляем столько, чтобы осталось место для крепления углового выноса. Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки. После установки угловых выносов, эти подпорки убираем.

Рисунок 10

ШАГ 7: Размечаем и устанавливаем угловые выноса.

Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

Рисунок 11

Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов. (см. рис.12):

Рисунок 12

Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):

Рисунок 13

Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм). Уголок 135° при необходимости подгибаем молотком.

Таким образом ставим все четыре угловые выноса.

ШАГ 8 : Изготавливаем и устанавливаем угловые стропила.

У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно. Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы (см. рис.14):

Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):

Рисунок 15

Также отмечаем точку «В»

Высчитываем угол верхнего запила β = 90°- α

В нашем примере α = 22° и β = 68° .

Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой, как показано на рис.16:

Рисунок 16

На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):

Рисунок 17

Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

Устанавливаем полученное стропило и закрепляем (см. рис.18):

Рисунок 18

Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д» (см. рис.19):

Рисунок 19

Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см. Результат показан на рис.20:

Рисунок 20

Верхний конец второй половинки углового стропила нужно запилить ещё раз. Делаем это бензопилой прямо по месту (рис.21):

Рисунок 21

Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия (см. рис. 22):

Рисунок 22

Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки (см. рис.23):

Рисунок 23

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм (см. рис.24):

Рисунок 24

ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про . Здесь принцип абсолютно такой же, поэтому повторяться не буду (см. рис.25):

Рисунок 25

К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

• Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической , однако по своим характеристикам значительно превосходит её.

• Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

• Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

• Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65° . Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65° . Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

• Металлическая черепица — минимальный уклон для данного материала составляет 13° , максимальный производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º . Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5° , от размера угла напрямую будет зависеть шаг обрешетки.
• Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под она должна иметь сплошной ковер.
