Особенности сооружения плота из бревен. Простые методы, как построить плот своими руками Домик на плоту перевозной своими руками

Плот – это достаточно простое средство для передвижения на воде, которое часто используют рыбаки или туристы в походах. Такие приспособления изготавливают из разных материалов. Наиболее популярным и эффективным считается плот из бревен. Конструкция его совершенно доступная, поэтому сделать деревянное устройство для плаванья можно своими руками.

Деревянный плот имеет несложное строение. Основными составляющими элементами его являются:

Понтоны. С помощью такой детали плавсредство держится на поверхности воды. Изготавливаются плавучие понтоны из легкого материала, плотность которого намного меньше чем плотность жидкости.
Каркас. Основа плота представляет собой прочные установленные поперек или вдоль элементы, способствующие соединению всех частей плавучей конструкции. При строительстве каркаса следует учитывать его вес и жесткость. Слишком тяжелые детали основы делают плот неудобным для спускания на воду. Жесткость устройства необходима для сохранения формы каркаса, от которого зависит целостность всего приспособления для плавания.
Механизм управления. Чтобы направить плот в нужную сторону устанавливаются такое элементы регулировки как весла большого размера – греби, киль или шести. Вид механизма управления подбирается в зависимости от того на какой глубине будет использоваться плот и какое течение в водоеме.
Элементы для подстраховки. Во время быстрого хода плота или в случаях удара его об твердую поверхность для обеспечения безопасности пассажиров требуются страховочные приспособления. Это могут быть детали механизма управления, за которые можно держаться руками или специальные опоры препятствующие выпадению людей в воду.
Покрытие плавсредства. Настил на плоту устанавливают не всегда. Такой элемент конструкции используют для внешнего оформления устройства для плавания и с целью создания комфорта. Материал для покрытия плота должен быть достаточно прочный.
Приспособление для вещей. Некоторые плавсредства оборудуют специальным накрытием в виде палатки. Такое устройство позволяет хранить вещи в дождевую погоду. Чтобы багаж не упал в воду, его привязывают веревками.

Все ценные предметы перевозятся ярких в непромокаемых пакетах, чтобы их было легко найти даже в реке.

Выбор и подготовка материала

Бревна – это самый распространенный материал для строительства плота. Дерево обладает прекрасными плавучими характеристиками. К тому же материал довольно доступный.

Древесина для плота должна быть:

сухой;
ровной;
без сучков;
легкой.

Дерево с высоким содержанием влаги плохо держится на воде. Чтобы проверить качество бревен следует ударить по ним топором – достаточно сухая древесина издает звонкий звук.

Самым легким материалом считается бальзовое дерево. Его совершенно просто обрабатывать. Но такая порода растет в тропиках. Поэтому чаще всего используется сухая сосна или ель. Бревна подбираются диаметром не меньше десяти и не больше тридцати сантиметров.

Чтобы подготовить дерево для плота следует обрезать топором все ветки и осмотреть на наличие расколов и сучков. При необходимости осуществляется выравнивание древесной поверхности.

Определение грузоподъемности плота

Чтобы плот надежно держался с пассажирами на воде, следует перед сооружением сделать проверку характеристик будущего плавсредства. Такие расчеты позволяют узнать необходимое для строительства количество древесинного материала.

Основной целью вычисления является определение грузоподъемности плота. Для расчета необходимо:

Установить суммарный вес всех пассажиров и снаряжения. Полученную величину умножить на коэффициент запаса плавучести. Такой показатель немаловажен при расчетах. При его достаточном значении плот не преклоняется во время перемещения по нему членов группы, а также без проблем проходит по бурным участкам реки и водоворотам. Оптимальным коэффициентом запаса плавучести считается 1,5. Для водоемов с сильным течением и наличием больших камней, создающих препятствия показатель увеличивается до 2,5.
Выявить диаметр. Для пяти человек достаточно подбирать бревна с диаметром тридцать сантиметров. При перевозке большего числа пассажиров требуется более крупное дерево с диаметром сорок сантиметров.

Грузоподъемность плота можно определить с помощью такого уравнения:

В такой формуле D – это длина бревен, N- их количества и A – грузоподъемность погонного метра бревна. Последняя величина берется из специальных установленных таблиц.

Произвести подсчет объема бревен согласно формуле Q = G/ (1 – U). При этом Q – это объем древесины в метрах кубических, G – требуемая грузоподъемность и U – удельный вес деревянного материала. Последний показатель для сосны составляет 0,19- 0,35, а для ели – 0,3-0,44.

Технология строительства

Соорудить плот из бревен достаточно несложно. Плавсредство может сделать своими руками практически каждый имеющий небольшие навыки в плотницком деле.

Необходимые инструменты и материалы

В процессе строительства плавсредства из бревен не обойтись без таких инструментов по дереву:

топор;
молоток;
пила;
острый нож.

Также требуется приобрести элементы крепления:

лианы;
гвозди;
веревки.

В качестве материалов используются:

сухие бревна;
деревянные балки.

Для настила можно взять фанеру, доски или кору.

Установка бревен

Сооружение плота лучше всего осуществлять возле водоема, так как конструкция, особенно для большого количества человек может быть очень тяжелой.

Чтобы сделать простой плот самостоятельно необходимо:

Разложить подобранные бревна возле воды так чтобы тонкий материал был в середине, а более толстый по краям. Такое размещение позволит повысить прочность всей конструкции.
Сверху установить поперек деревянные балки. Закрепить их можно с помощью гвоздей, лиан или обвязать предварительно намоченными в воде веревками. Балки фиксируются как сверху, так и снизу уложенных в ряд бревен. При этом следует внимательно следить, чтобы не было в конструкции щелей и зазоров. Поперечные балки должны быть немного длиннее бревен.

После этого крепится рулевой механизм и по необходимости устанавливаются небольшие ограждения по краям плавсредства.

Закрепить бревна можно также специальным стальными скобами. При этом не требуется сооружение каркасной основы.

Крепление настила

Настил монтируется на уже зафиксированные бревна. Листы подобранного материала крепятся так, чтобы получилась ровная гладкая поверхность.

Спуск плота на воду

При строительстве плота возле водоема совершенно несложно спустить его воду. Рекомендуется начинать выкладку бревен на одном уровне с берегом. Это позволит без затруднений передвинуть плавсредство к реке.

Легче всего проводить спуск на воду плота сооруженного на подпорах, расположенных параллельно руслу водоема. Такую конструкцию следует просто подкатить реке.

Маленький плот для троих

Сделать небольшой плот можно из бревен диаметром до тридцати сантиметров. Сооружение его состоит из таких этапов:

Подобрать ровные бревна длиной около трех с половиной метров. Все очищенные от веток и обрезанные древесные стволы должны точно совпадать по размеру так чтобы при укладке их в ряд получилась ровная поверхность.
Два отдельных бревна уложить параллельно к устью реки в качестве направляющих. Такие опоры должны быть достаточно ровные и одинаковые по объему.
С двух концов и сторон бревен вырезать пазы. Они должны у каждого бревна находиться на одном расстоянии от края так, чтобы при выложенной конструкции образовался одна сплошная линия. Расположение верхних пазов должно быть недалеко от края, а нижних немного направлено к середине бревна.
Подготавливаются деревянные перемычки длиной на тридцать сантиметров больше ширины выложенных бревен.
Перемычки просовываются через пазы сначала в нижней части конструкции, а после устанавливаются сверху плота.
Производится обвязка лианами или веревками выдувающих краев перемычек. Такую фиксацию выполнять необязательно, так как при спуске на воду дерево набухает и крепко фиксируется в вырезанных пазах.

Сверху укладывается настил. По желанию делаются из реек опоры для накрытия шалаша.

Хранение и уход за деревянным плотом

Чтобы плавсредство из бревен можно было спускать на воду не один раз следует придерживаться правил хранения и ухода за ним:

Не оставлять плот длительное время в воде. После использования устройства для плавания следует сразу вытаскивать его на берег. Для этого используют направляющие бревна. Они облегчают передвижение конструкции по суше, и предотвращают от налипания грязи на нижнюю часть плавсредства.
После каждого плавания проводить просушку. Чтобы дерево не портилось, следует, перед тем как поместить плот на хранение дать ему полностью просохнуть. Чтобы древесина не гнила, рекомендуется обрабатывать ее специальными водоотталкивающими пропитками.
Хранить плот следует в сухом, хорошо проветриваемом помещении. Для этих целей хорошо подойдет сарай. Если нет такой возможности, то плавсредство размещают на улице, при этом укрыв его полностью брезентом. Снизу плота подкладываются доски или бревна для создания вентиляции.

При правильной эксплуатации плавательное приспособление прослужит долгие годы, не изменив своих первоначальных характеристик.

Плот из бревен является удобным плавсредство, которое позволяет надежно передвигаться по различным водоемам. Сделать его можно самостоятельно придерживаясь точной технологии строительства. Если оборудовать верхнюю часть в как укрытие от дождя, установить управляющий механизм и позаботится об элементах безопасности, то можно смело отправляться в небольшое путешествие с друзьями по реке.

“…Ах, белый теплоход…” Кто же откажется от романтической прогулки по реке или круизе на шикарном лайнере? Ветер в волосах, свежий речной или морской воздух… Красота, да и только!!! Только вот не каждому такое удовольствие по карману. Как же еще можно разнообразить летние выходные, если в непосредственной близости есть водоем? Ответ прост: построить плот и сплавиться на нем по реке. Причем строительство плота не требует каких-то особых инженерных знаний и дорогостоящего материала. Достаточно запомнить основные правила и оглядеться по сторонам. Строительных материалов вокруг может находиться видимо-невидимо. О чем речь? Сейчас объясним.

Построить плот для сплава можно из пластиковых бутылок

Как уже становится понятно, строительным материалом здесь служат обычные пластиковые бутылки. Их количество определяется из того, на сколько человек Вы рассчитываете построить Ваш плот. Чем меньше народу, тем меньше бутылок. Но обратимся к непосредственно инструкции. Сразу отметим, что это вариант постройки самого простого плота; Вы всегда можете воплотить в жизнь свои дизайнерские фантазии.

Как построить плот своими руками из пластиковых бутылок

Советы:

Во-первых, пластиковые бутылки нужно очень дотошно и скурпулезно исследовать на предмет дырок и отверстий. Зачем это делать, думаю, объяснять не надо.
Во-вторых, крепко закрутите крышку бутылки, которая обязательно должна быть наполнена воздухом. Это повышает плавучесть плота.

Инструкция:

С помощью водостойкого скотча делаем блок из четырех бутылок. Такое количество пластиковой тары оптимально, потому что при повреждении блок можно легко заменить.
Заматывайте их скотчем как можно плотнее друг к другу, чтобы плот не развалился. Количество блоков опять же определяется грузоподъемностью плота.
Далее блоки связываются в секции, которые формируются по ширине конструкции.
Секции же уже соединяются между собой в непосредственно сам плот.
Далее делаем палубу плота. Без нее никак, на ней будут размещаться пассажиры со своими вещами. Основу делаем из двух деревянных досок, длина которых должна быть равна длине плота.
Сверху крепим доски, поперек первых двух. Расстояние между ними – 40-50 см. К ним с помощью веревки и водостойкого скотча крепим часть бутылок плота. Чтобы на палубе было находиться еще комфортнее, застелите дно плота фанерой, а сверху положите брезент. Это поможет избежать намокания вещей.

Можно соорудить плот для детей. Самодельный плот, который можно запускать в ручейках или резиновом бассейне очень просто сделать из куска картона и двух пластиковых бутылок.

Как сделать плот из бочек своими руками

Еще один вариант не сильной трудоемкости – это плот из бочек. Речь идет, конечно же, не о железных или металлических баках, а о легких пластиковых бочках объемом 200-250 литров. Бочки здесь будут служить воздушной подушкой для плота, сверху все равно надо будет крепить деревянный каркас. Где их достать? Если у Вас есть знакомые дилеры по автохимии, думаю, они с удовольствием избавятся от бесполезной тары.

Плот из бочек

Итак, приступим.

Прежде всего следует обработать герметиком швы и отверстия бочек, чтобы воздух не выходил из них.
Пока сохнет герметик, собираем раму из досок. Обычно она прямоугольной формы, с двумя дополнительными продольными досками ближе к краям. Расстояние между краями и этими досками должно быть равно диаметру бочек.
В эти своеобразные “коридоры” и будут крепиться наши бочки.
Далее устанавливаем настил на каркас.
Затем начинаем прилаживать бочки. Крепить их лучше всего веревкой, плотно привязывая их к настилу по всей длине плота.
Вот, собственно, и все, плот готов.

Как сделать плот своими руками из автокамер

Техника изготовления плота из автокамер идентична предыдущему варианту с бочками, за исключением лишь пары нюансов. Длина настила или палубы должна быть на полметра длиннее длины получившегося из автокамер поддона. Это нужно для того, чтобы при возникновении препятствия на пути при сплаве, оно не протаранило камеру, а наткнулось на доски. Кроме того, это позволит дополнительно установить на палубе навес или парус.

Плот из камер

Как построить плот своими руками из дерева

Деревянный плот – самый популярный вид плавсредства из этой серии. Для постройки обычно используют сухую древесину хвойных пород. Сбор материала хитростей особо не содержит. Рубите деревья, складывайте рядом бревна.

Плотно друг к другу расположите бревна на берегу.
Далее поперек разместите палки или шесты, длиной с предполагаемую ширину плота.
Затем свяжите между собой бревна и поперечные палки крепкими веревками.
Для этой цели так же можно использовать лианы или другие вьющиеся растения.

Чтобы управлять плотом было легко, лучше дополнительно изготовить весло или руль, или использовать длинный шест.

Какое дерево лучше подойдет для плота

Как уже было упомянуто ранее, для строительства плота лучше использовать хвойные породы, какие, как кедр, ель, сосна, лиственница. Дерево должно быть сухим и при проверке погружаться в воду не более чем на 5-6 см.

Из чего построен плот Кон-Тики?

Из курса школьной истории всем известно про путешественника по имени Тур Хейердал, который отправился в далекое морское путешествие на плоту под названием Кон-Тики, получивший в свою очередь название в честь бога солнца древних инков.

В рамках подготовки к новому строительному сезону мы решили совершить необычный сплав по реке Нара на плоту собранном из листов экструдированного пенополистирола. Маршрут проходил из Наро-Фоминского в Чеховский район Московской области, частично проходя по территории Калужской области. Мы собрали плот из 8 листов пенополистирола и 6 досок, который без проблем выдержал 5 человек и большое количество снаряжения, включая эксклюзивный мангал из газобетона, собранный на монтажную пену. Всего за 6 часов мы прошли по реке около 30 километров.

Конструкция плота очень проста. Наша задача - сделать плот используя минимум материалов. Мы использовали листы экстудированного пенополистирола повышенной плотности (используется при строительстве фундаментов типа шведская плита) с размерами 2400х600х100 мм. Всего потребовался 1 кубический метр (2 упаковки по 4 листа в каждой). Для надежного скрепления листов я использовал доски сечением 100х50 мм (можно было использовать и более тонкие 100х40, но такого типоразмера не было в продаже на ближайшем рынке). Всего потребовалось 4 доски длиной 5 метров и 2 доски длиной по 3 метра (диагонали). Для жесткой фиксации использовались шпильки с самоконтрящимися гайками и большими шайбами. Всего 9 точек фиксации. Диагональные доски нужны для того, чтобы исключить перекос конструкции.

Собрал все компоненты на участке. Изначально думали собирать плот непосредственно на берегу, но потом решили отвезти его в собранном виде на прицепе, тем более, что речка находится всего в паре километров.

В процессе сборки немного доработал конструкцию из оставшихся материалов (доски продают длиной 6 метров, а мне нужно было только 5). Сделал треугольную носовую часть, чтобы легче было таранить завалы. Перед нами встала весьма нетривиальная задача, как перевезти пятиметровый (а по факту шестиметровый) плот на двухметровом прицепе. Пришлось удлинить дышло прицепа с помощью веревки и еще одной доски.

Приехали и выгрузились на берегу Нары рядом с деревней Мельниково. Спускаем плот на воду, проверяем плавучесть и перегружаем вещи. Самое тяжелое в конструкции плота - доски, но 4 человека без проблем смогут перенести плот (его масса примерно 100 килограмм). Если считать, что пенополистирол у нас уже был, то бюджет строительства плота составил смешные 2 тысячи рублей (1000 рублей доски и около 1000 рублей шпильки/гайки/веревка).

Отплываем!

Конструкция плота оказалась очень прочной, несмотря на скепсис комментаторов в Инстаграм, где я публиковал первый чертёж плота. По факту такой плот утопить или сломать в принципе невозможно.

Гребля греблей, а обед - по расписанию. Для заплыва я сделал специальный мангал из тонких газобетонных блоков толщиной 50 мм и плотностью D500. Блоки склеивал на обычную монтажную пену для окон и дверей. Бюджет строительства мангала - 144 рубля за 4 газобетонных блока и немного монтажной пены. Зажигаем!

Уровень воды в Наре сейчас слегка выше обычного, примерно на 50 сантиметров. Хотя вообще Нара очень мелкая и её средняя глубина не превышала полутора метров.

Стартовали мы в полдень, а значит уже пора обедать.

Мангалом из газобетона в наше время никого не удивишь. Газобетон склееный на монтажный пену тоже тривиальная история, таким образом уже давным давно строят дома. А вот плавающий мангал из газобетона склееный на монтажную пену - это что-то новенькое.

Первые 10 километров пути скорость течения была около 4-5 километров в час.

Красота! С собой мы взяли аккумуляторную пилу, чтобы бороться с завалами на пути и она действительно нам пригодилась несколько раз (подробности смотрите в видео). Хотя, как показала практика, аккумуляторная пила не герметична и не предназначена для работы в воде.

Радужный водопад - известная достопримечательность на границе Калужской и Московской областей.

В Калужской области нас ждало самое серьезное препятствие за весь маршрут - бетонная плотина. Во время прохода через неё плот зацепился гайками расположенными на нижней стороне задних шпилек. Плот накрыло волной, которая не позволяла приподнять и освободить плот. В итоге нам удалось столкнуть плот с препятствия, но в процессе борьбы со стихией мы потеряли пакет с едой (он был в этот момент отвязан от плота) и одно весло. Чуть ниже по течению мы нашли весло в ветках около берега и забрали его. Подробно этот момент есть на видео.

Ближе к вечеру ненадолго выглянуло солнце.

А потом над рекой опустился туман.

Место для пикника на берегу.

Ширина реки увеличилась и скорость течения резко упала до смешных 2 километров в час. Пришлось немного налечь на весла, чтобы добраться засветло до промежуточной точки остановки.

Всего за первый день мы прошли по воде почти 30 километров за 6 часов. Видео, к сожалению, больше не доступно для просмотра.

Для того, чтобы ответить на вопрос как сделать плот из бревен вам потребуется приготовить сухую сосновую или еловую древесина. Если вы постучите по ней топором, от неё будет исходить звонкое звучание. Для этого дела совершенно не годятся сухие элементы со старой древесиной. Так дерево стремительно отсыреет, а сам плот пойдёт ко дну. Чтобы вычислить удельную массу, надо с торца дерева пилой устраняется небольшой кусок – порядка 10 см. Затем поместить плашмя в воду. Если этот кусок углубится на 5-6 см, то эта древесина оптимальна для сооружения плота.

Для того, чтобы узнать как сделать плот используем брёвна, чей максимальный диаметр — 25-30 см, а наименьший — 10 см.

Чтобы грядущий плот из бревен имел превосходную стойкость, тонкие лесины сосредотачиваются в средней зоне, а толстые – по бортовым сторонам. Если брёвна для плота кривоватые, то они ставятся кривыми местами вниз.

Допустимые пустоты между брёвнами – 2-4 сантиметра. В противном случае плавсредство получится слабоустойчивым и инертным к всплыву и правильно сделать плот не получится.
Брёвна укладываются на стапеле, затем они раскатываются в стороны, и обозначаются их верхушки.

На минимальной отдалённости в 80 сантиметров от торца на центральном бревне создаются пазы (пилятся и вырубаются). Обязательная позиция нижних пазов – нахождение на одном уровне. По глубине они должны доходит к середине бревна – важнейший критерий. В обратном случае, забивая клин, вы рискуете сколоть запиленную древесину. Для образца применяется особый торец. Она вытёсывается из сырой берёзы. Она своим серединным участком ложится в уже предназначенное бревно.

В имеющийся на нём паз она беспрепятственно внедряется сверху. Так сделать плот своими руками будет гораздо легче. Её нижний широкий участок заполняет верх паза. Между её наклонной стороной и пазовой стенкой вбивается клин. Критерии по клину: деревянный и сухой. Ронжины должны помещаться в одну плоскость. Для того, чтобы наглядно понять как делать плот можно посмотреть видео ниже:

Применив образцы, можно сделать аналогичные пазы на оставшихся брёвнах. Они по очерёдности крепятся клиньями к центральному бревну. Перед укладкой крайних брёвен в них создаются несколько иные пазы, предназначенные для ваг. Ещё вырезаются три специальные стойки с наибольшей толщиной 10-12 см, высотой – 60-70 см.

На них затем натягивается основная верёвка. Вместо верёвки можно полагаться на вариант с проволочными скрутками или верёвочными стяжками. Сделать плот таким образом гораздо легче.

На спокойных реках лучше задействовать конструкцию «П» подобного образца. Предварительно в рабочие брёвна вертикально врезаются две стойки. Затем на них надевается подушка. Её необходимо расклинить и выпилить в ней участок для гребли. Чтобы исключить сколы этих стоек, их лучше сосредоточить на 50 см от кормы и носа.

На буйных и сложнопроходимых реках рекомендуется воспользоваться вариантами, имеющими металлические каркасы. Для их создания применяются модули и муфты. Длина модулей допускается различная. Тип муфт – фасонный. Для того, чтобы сделать плот понадобится много усилий. Придётся немало сверлить. Есть необходимость в навыках токаря и сварщика.

Зато сделать плот из бревен удастся легким в плане сборки и разборки. Для упаковки его каркаса нужна пара байдарочных чехлов. Для упаковки весел понадобится отдельная тара.
Интересно, что такой каркас можно преобразовать в два небольших плота, даже катамаран. К нему можно присоединять автокамеры и рабочие зоны. Последние ставятся на 30 см ниже рамы. Так снижается центр тяжести.

Интересен и вариант если сделать плот , на конструкции которого поперечно устроены поплавки. Создавать его довольно просто. Ему свойственна отличная остойчивость. На нём можно использоваться всякие настилы и сетки. К нему можно присоединять и какие-нибудь надувные компоненты. Этот тип плотов задействуют для плавания по различным рекам.

Его каркас создаётся с применением троса с параметром 6 мм и модулей с длиной 200 см. Соединительными элементами этих модулей являются шарниры. Здесь получается прогиб на 20 градусов. По массе каркас доходит до 80 кг. На значительных валах вероятны разрывы тросов.

Когда вы затеваете летний отдых на озере или реке, задумываете досуг на тамошнем берегу или скромные водные прогулки, вам можно соорудить мелкосидящий плот на 5-6 персон. При этом учитываются и их рюкзаки. Подобный плот из бревен также будет характеризоваться прекрасной стойкостью и на крутых волнах.

Главные составляющие для того, чтобы сделать плот с поплавками:

Резиновые покрышки (или бочки). Число: 6-10, диаметр – 100-150 см;
элементы алюминиевых частей и трубок;
древесина, число – 7 штук, по длине 3 — 500 см, 4– 170 см, диаметр всех – минимум 6 см;
стальные листы шириной 1 см.

Итак, как сделать плот такой конструкции? Обозначенные шесты меньшей длины (170 см, 4 штуки) расположите параллельно друг другу. Дистанция между первым и вторым, третьим и четвёртым шестом – 150 см, между вторым и третьим – 200 см.

На них перпендикулярно ложатся три более длинных шеста (500 см). Дистанция между ними 50-60 см. Эти шесты крепятся к другим шестам гвоздями.
Далее следует создавать основную палубу с мостиками. Здесь такие мостики – это три щита из организованных в подбор стволов дерева.

Палуба основана двумя шестами в 170 см, на них ложатся обрезки досок. Их толщина – 2 см. Они также соединяются с шестами гвоздями. По такому же принципу делают и «капитанские» мостики.

Опорные элементы для тента здесь – это ивовые прутья. И собирается сам плот из бревен только после установки этих элементов. Сделать плот таким образом не так уж и сложно.

Применяемые автокамеры обязательно накачиваются. К основанию они привязываются верёвками. Далее следует установка основной палубы. Борта получаются их обтесанных шестов (4 штук). Тент творится из полиэтилена.

Опорные части рулевых вёсел сосредотачиваются диагонально именно на мостиках. Здесь процесс движется по такой схеме: на мостик сзади кладётся опора по левой стороне, а на мостик спереди – по правой.

После чего в дело вступают три указанные трубы (дюралюминиевые). Из них и выгибаются опоры. Для закрепления нужны стальные полоски.
Гребни производятся из других шестов, чья длина составляет 250 см. Лопасти творят из фанерных, либо алюминиевых листов. С их параметрами нужно определяться самостоятельно.

/ Как построить плот

Когда сама идея улеглась в голове, и схлынула первая волна эйфории, стало понятно, что предстоит много работы, прежде чем плот благополучно отчалит в свое первое плавание. Профессиональных конструкторов плотов или даже плотников среди нас не было. Строительством плотов или лодок мы ранее толком не занимались. Но любителям с широким кругозором по плечу многое. Главное — иметь желание. Кроме того, как известно, Ноев ковчег тоже строили любители, а Титаник — дело рук профессионалов. И мы взялись за дело.

О том как сделать плот мы могли говорить часами. Был миллион идей, которые, разумеется, противоречили друг другу. Предстояло выбрать то единственное решение, которое нам больше всего подходило.

От полностью деревянного плота сразу отказались. Плот из бревен — обычное дело для северных рек. Но на югах не так много сухого подходящего леса, чтобы нормально сделать большой деревянный плот. Учитывая опыт других строителей самодельных плотов, мы думали над такими вариантами:

Плот из пенопласта. Можно сделать из досок две "лыжи" и заполнить их плотным пенопластом. Одна из лучших конструкций для моторного плота, так как хорошо управляется.
Плот из камер. Под раму плота подводятся большие автомобильные камеры, чем крепче, тем лучше. Если камера лопнет, ее несложно заклеить в полевых условиях сплава.
Плот из бутылок. Пожалуй, это самая популярная конструкция плота, и дешевле всех. Сначала надо собрать многие сотни и тысячи пустых пластиковых бутылок. Затем бутылки набиваются в пластиковые мешки (негниющие). Далее мешки с бутылками крепятся под плотом.
Плот из бочек (или других пластиковых герметичных емкостей). Пластиковые кубы, канистры и так далее. Сложнее крепить, но зато можно добиться высокой посадки плота над водой. Также можно сделать плот из металлических бочек.
Редкие и экзотические виды плотов. Например, плот из пластиковых негерметичных ящиков, заполненных пенопластом и монтажной пеной.

Еще в продаже есть специальные "понтоны", то есть составные пластиковые емкости для понтонных конструкций. Из таких понтонов-кубиков легко собрать пластиковый плот, но такие понтоны неоправданно дорого стоят.

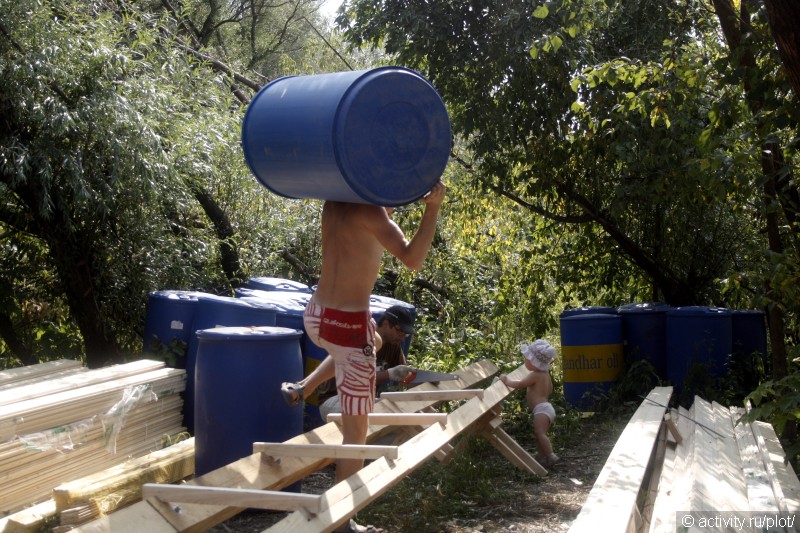

Подумали-поспорили, и решили делать плот на бочках . Были выбраны пустые пластиковые "евробочки" по 227 литров. Они герметичные, с двумя отверстиями с завинчивающимися пробками. В меру жесткие, чтобы держать форму под нагрузкой, и в меру пластичные, чтобы не дырявиться при наскоке плота на камень или корягу.

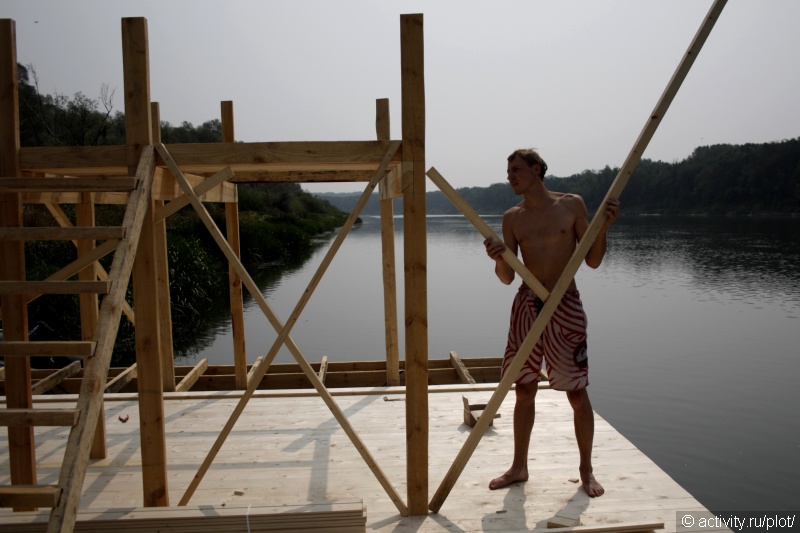

Нижняя палуба была поднята над водой на полметра, чтобы волны нас не захлестывали, а мирно разбивались о бочки под палубой плота, не создавая дискомфорта. Вообще, при проектировании и рисовании чертежей плота, слова "комфорт" и "надежность" звучали часто. Ведь мы хотели именно жить на плоту, а не выживать, и среди нас был маленький ребенок.

Должно было случиться невероятное, чтобы плот "кильнулся" или пошел ко дну. Запас остойчивости был таким, что, даже столпившись все вместе на одном краю, собрав все пожитки рядом и добавив к ним еще тонну чего-нибудь, плот не смог бы самопроизвольно перевернуться. Даже при сильном ветре и волнах. Запас плавучести также предполагал спокойное продолжение сплава по Дону при ужасном стечении обстоятельств. Бочки могли прохудиться и наполниться водой, отвязаться и выпрыгнуть из-под плота, бочки могли просто сплющиться. Разумеется, несколько штук одновременно и, как назло, по одному борту. Конечно, сейчас легко бравировать, но факты таковы: оверкиля не случилось, ко дну не пошли.

Как сделали маленький плот

Только-только определились с конструкцией и материалами, как внезапно была выпущена первая бета-версия. О шести бочках, однопалубная плавучая пристань. Отличие такой пристани от плота лишь в том, что плот делают для сплава по рекам, а пристань — должна стоять на месте. Кстати, это не помешало нам на ней немного поплавать...

Основные характеристики пристани:

рабочее название: "Молодость ",
собственная масса конструкции: 480 кг ,
максимальная грузоподъемность: 1 543 кг ,
площадь палубы: 8 м² .

Прототип будущего "большого" плота был сделан по случаю: один из участников пожелал проспонсировать строительство понтонного причала-плота на реке у своего загородного участка.

Построили бодренько, не без помощи дипломированного архитектора и ее мужа — специалиста широкого профиля. Начали в полдень, а к вечеру того же дня уже заколачивали последнюю доску настила палубы. И получили удовольствие уже от того, что расчеты оказались верными: понтон вел себя так, как и планировалось. А на следующий день мы взяли весла от лодки, и попробовали плыть на плоту по реке. Течения в этом месте почти нет, мы лишь переправились через реку на плоту и вернулись обратно, по пути немного попрыгав с него в воду — все понравилось! Построили плот своими руками — можно и повеселиться, ведь все получилось так, как и было задумано!

Это обстоятельство полностью развязало нам руки, и мы продолжили творить. Но пока только мысленно.

Как сделали большой плот

Для большого плота потребовалось уже 22 бочки. Крепить бочки к плоту собирались в два ряда, по 11 штук в каждом. Чтобы получилось что-то вроде катамарана с двумя лыжами, что хорошо и по управляемости, и по распределению веса. Кстати, как показал опыт, такую конструкцию легко снимать с мели, а для среднего течения Дона это важно.

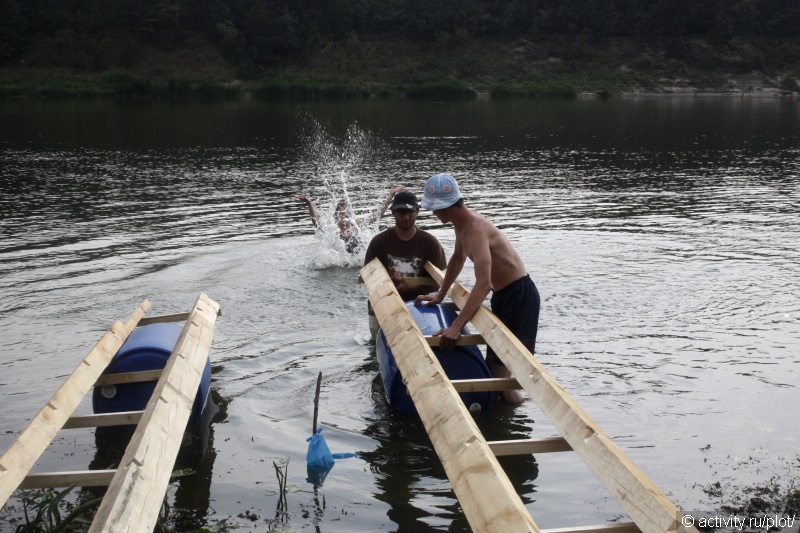

Каждая бочка находилась в своем отсеке, ограниченном двумя брусьями и двумя перекладинами. Сверху на бочки давила масса плота, снизу подпирала вода. Кроме того, бочки были притянуты стропами к брусьям рамы.

Основа конструкции плота из бочек — рама из брусьев и досок, на которой настелена нижняя палуба. Верхняя палуба (а-ля Sun Deck) также опирается на раму своими стойками.

Конструкция во многом удерживается собственным весом. Отдельные элементы соединяются между собой через пазы.

Или "пазики", как мы их теперь ласково называем. Дело в том, что при строительстве плота, когда была выпилена, вырезана, выдолблена уже целая сотня пазиков, а они все не кончались, запас ругательных слов в адрес пазиков — иссяк. И с этого момента мы их начали нежно любить.

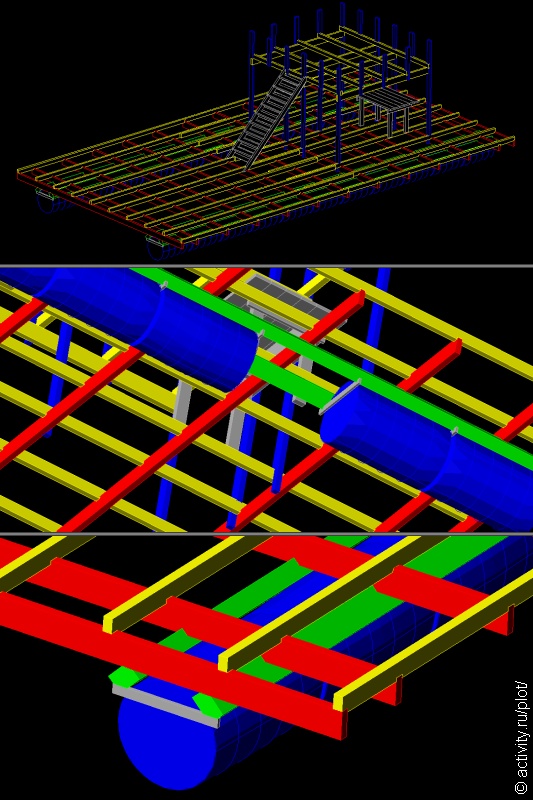

На чертежах плот выглядит так:

Одна бочка убрана — так детали плота на чертеже смотрятся нагляднее.

Также в изготовлении плота широко используются гвозди, в заколачивании которых мы тоже порядком поупражнялись. Гвозди вообще незаменимы во многих начинаниях. Они исполняли роль крючочков на кухне плота в путешествии, теми же гвоздями были прибиты к палубе палатки.

Хорошо, что удалось построить плот без применения шурупов или саморезов. Своими руками закручивать сотни шурупов очень долго, а брать с собой шуруповерт или дрель — лишние хлопоты с электричеством. К тому же, гвозди просто дешевле.

Как управлять плотом при сплаве

Мы долго не могли определиться, как плот будет приводиться в движение, и как он будет управляться. Варианты, когда бы рядом постоянно шумел какой-либо движитель, не устраивали. Классический вариант с гребнями как-то не пошел (хотя другой традиционный вариант управления плотом — шесты — мы использовали). В результате сошлись на том, что будем просто плыть на плоту по течению , как плывется. А по необходимости — тянуть плот моторной лодкой. При этом мы не были уверены, что легкая лодка сможет буксировать многотонный плот, который по габаритам сравним с двух- или трехкомнатной квартирой.

Жаль, но многие красивые и почти нереальные варианты движителя были оставлены за бортом. Один из таких вариантов — гигантский "рыбий хвост". В миниатюре это выглядит так:

Но что мы все про теорию! Наконец настал день, когда мы выехали на место строительства плота , то есть, стапеля. Началась практика. Прибывали стройматериалы, их кучки росли и росли. Мы их начали "перерабатывать", и кучки стали хоть и медленно, но уменьшаться.

Работы было много. Первые дни мы жили на берегу. Размечали, пилили брус и доски, делали пазики, герметизировали пробки у бочек. Одномоментного спуска плота на воду, как с понтоном, не предполагалось. Уж больно массивная была конструкция, несколько тонн — плот своими руками не поднять . Части будущего плота на руках относили в воду, где продолжался монтаж огромной конструкции. В воде работалось даже легче: помните, каким жарким было это лето?

На третий день изготовления плота наконец-то стал появляться настил нижней палубы. И наша активная жизнь стала постепенно перемещаться с берега на плот. Уже хотелось на нем ночевать, пить чай, ловить рыбу и просто сидеть, болтая ногами в воде.

В голове отложился случай. Мы строили плот не в глухом месте, а недалеко от села. Разумеется, местные жители очень интересовались, что это за плот мы тут делаем. У нас даже были постоянные зрители, которые чуть ли не каждый день отслеживали ход работ и вносили конструктивные предложения в проект плота. А также вокруг постоянно крутились местные мальчишки, которые не задавали вопросов, а просто радовались и, наверное, в чем-то нам завидовали. Однажды, когда у нас уже была настелена часть палубы, один из пареньков вдруг спросил: "А можно с вашего плота прыгнуть?"

Вот, наверное, именно в этот момент мне стало ясно, что затея с плотом — это не зря. Уже не один, а несколько мальчишек прыгали в воду с плота, активно эксплуатируя наше творение. Какой же это был кайф — просто видеть их горящие глаза!

Еще через пару дней работы над водой выросла вторая палуба и лестница, ведущая на нее.

Стало ясно, что путешествие на плоту — не за горами. На следующий день закончили стелить нижнюю палубу, построили часть перегородок и приготовились назавтра отчаливать. Палатки начали переползать с берега на плот уже вечером.

Наутро, настелив вторую палубу, мы стали грузиться. На плот переехали все вещи, палатки, а также инструменты и оставшиеся стройматериалы. Долго собирали накопившийся строительный мусор, собираясь использовать его на дрова для самовара и мангала. Берег опустел, мы оттолкнулись, и Дон неспешно понес нас на юг...

Дни сплава на плоту

Теперь нашим основным занятием стало, как кто-то точно подметил, "пить красоту донскую". Чинно плыть на плоту по реке. Наслаждаться спокойствием реки, глазеть на медленно меняющиеся донские пейзажи, улыбаться в ответ на гудки проходящих мимо катеров и судов покрупнее. Спуск на плотах по Дону — не редкость, нам также встречались самодельные плоты, тихо плывущие по реке. Иногда очень важно никуда не спешить. Купаться, рыбачить, загорать, беседовать о самом важном и ни о чем...

Но работа на этом не закончилась. Просто дальнейшее обустройство плота происходило уже "на ходу". Это как ремонт в квартире — закончить невозможно. Теперь темп стал совсем другим. Мы уже никуда не спешили, а работали в свое удовольствие, в свободное от отдыха время. Так при сплаве на плоту появились еще несколько перегородок, чтобы зрительно разделять пространство, и как защита от ветра. Была оборудована кухня (то есть, камбуз), сбит почти-не-шатающийся стол для кают-компании. Повешен гамак, защищенный от солнца и "с видом". Была создана лестница-полуавтомат, чтобы залезать на плот из воды после купания. На второй палубе были натянуты леера, а также водружен флаг...

Хватит обустраивать, пора посмотреть на результаты труда!

На этом рассказ о строительстве можно бы и закончить (на фото плота мы еще полюбуемся в других главах). Но кому-то будут интересны сухие цифры проекта. Итак, характеристики плота с рабочим названием "Четыресполовинойтонны ".

4 500 кг

собственная масса плота: 3 711 кг ,

Высота борта (расстояние от верха настила до глади воды) при расчетной полезной нагрузке: 0.39 м .

Посадка при расчетной полезной нагрузке: 0.46 м .

Предельная грузоподъемность плота (максимальная полезная нагрузка): 5 382 кг . При этом полная масса плота стала бы устрашающей: более 9 тонн!

Дмитрий Чуверин.
