Для чего нужен трансформатор напряжения на подстанции. Зачем нужен трансформатор напряжения

Трансформаторы напряжения по числу фаз делят на однофазные и трехфазные; по числу обмоток - на двухобмоточные и трехобмоточные; по способу охлаждения - на масляные и сухие; по роду установки - для наружной и внутренней установки.
Однофазные трансформаторы напряжения на 6-10 кВ для внутренней установки выпускают в основном с литой изоляцией. Обмотки или вся активная часть у таких трансформаторов залиты эпоксидной смолой. Они более надежны в работе, практически не требуют ухода, имеют меньшую массу и габариты.
Трансформаторы напряжения на 6-10 кВ и выше для наружной установки изготовляют с масляным заполнением. Их активную часть помещают в металлический бак или фарфоровый корпус, заполненный трансформаторным маслом.
Трансформаторы напряжения отличаются малой мощностью и большим коэффициентом трансформации; их изготовляют только как понижающие с классами точности 0,2; 0,5; 1 и 3, указывающими предельно допустимую погрешность в процентах, которую вносит трансформатор в номинальное значение коэффициента трансформации. На рис. 1 показана схема включения в сеть трансформатора напряжения ТН с подключенным к нему вольтметром.
Трансформаторы выпускают с номинальными напряжениями обмоток ВН, соответствующими стандартным напряжениям электрических сетей: 0,38; 0,66; 3; 6; 10; 20; 35; 110 кВ_и т. д., а номинальные напряжения обмоток НН: 100; 100/ корень из 3 или 100/3 В. Схемы соединения обмоток трансформаторов напряжения определены стандартом и должны соответствовать нулевой группе соединения.

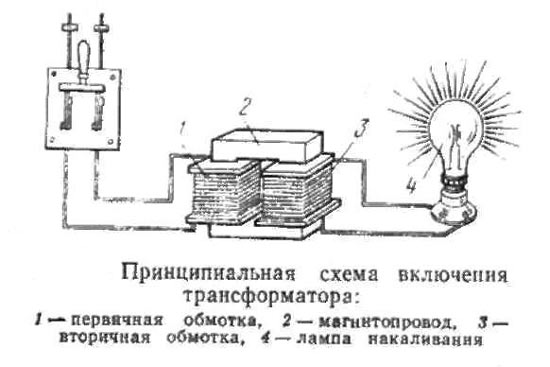

Рис. 1. Схема включения в сеть трансформатора напряжения TН

Рис. 2. Внешний вид трансформатора напряжения НОМ-35-66

Обозначения типов сухих и масляных трансформаторов напряжения состоят из букв и цифр: например, НОС-0,5; НОМ-35-66; ЗНОМ-35-65; НТМИ-10; НКФ-НО-58 (Н - напряжение, О - однофазный, Т - трехфазный, М - масляный, К - каскадный или с компенсационной обмоткой, 3 - с заземленным вводом ВН, И - с обмоткой для контроля изоляции, Ф - в фарфоровом корпусе; первая цифра после букв обозначает напряжение, вторая - год разработки). На щитках трансформатора дробью указывают: в числителе - типовую мощность, кВ-А; в знаменателе - напряжение, кВ.

Трансформаторы напряжения состоят из тех же конструктивных элементов, что и силовые. Магнитную систему выполняют из холоднокатаной рулонной электротехнической стали толщиной 0,35 и 0,28 мм. В трансформаторах напряжения применяют многослойные цилиндрические и катушечные обмотки без ответвлений для регулирования. В зависимости от числа фаз и количества обмоток применяют двух- и трехстержневые, броневые и бронестержневые, шихтованные магнитные системы бесшпилечной конструкции. Сечение стержней делают ступенчатым, ярм - прямоугольным.
Для намотки обмоток применяют круглые медные провода марок ПЭЛ, ПЭЛШКО, ПЭЛЛО с диаметром проволоки 0,2-1,45 мм и ПБ - с диаметром 1,3 мм и более. По условиям механической прочности провода диаметром менее 0,2 .мм для обмоток ВН не применяют.
Для защиты трансформатора от импульсных перенапряжений, возникающих при атмосферных разрядах, в обмотках ВН устанавливают электростатический экран, изготовленный из тонкой листовой латуни (или фольги). К экрану припаивают гибкий провод и подсоединяют его к концу обмотки ВН.
На рис. 2 показан общий вид однофазного трансформатора напряжения НОМ-35-66. Корпус (кожух) трансформатора с помещенной в него активной частью залит трансформаторным маслом, концы вторичной обмотки выведены к щитку, закрытому крышкой 8 со штуцером 7 для подключения проводов к измерительным приборам; к зажимам 2 на расширителе 3 ввода подключают провода от сети ВН. Через отверстие с пробкой 6 сливают масло в случае его замены; болт 5 предназначен для присоединения заземляющего провода. Контроль за уровнем масла в трансформаторе ведут по маслоуказателю 4.

Трансформаторы напряжения (ТН) предназначены для питания цепей напряжения приборов учета, контроля и релейной защиты. Согласно ГОСТ 1983-89 они изготавливаются с номинальными классами точности 0,2; 0,5; 1 и 3. Номинальные мощности ТН должны выбираться из ряда: 10; 15; 25; 30; 50; 75; 100; (120); 150; 200; (250); 300; 400; 500; 600; 800; 1000; 1200 В А. Значения, указанные в скобках, не рекомендуются для вновь разрабатываемых ТН.

Трансформатор напряжения

Номинальное напряжение обмоток, В

Номинальная мощность в классах точности, В-А

Пре-дель-ная мощ-ность, ВА

Схема и группа соединения

Масса, кг

допол нитель-ной

ЗНОЛ.06-бУЗ

ЗНОЛ.09-6.02

ЗНСШ.09-6.02

НСХЛ.08-6У2

ЗНОЛ.06-бУЗ

НОСК-6-66У5

ЗНОЛ.06-10УЗ

ЗНОЛ.09-10.02

НТМИ-10-66УЗ

ЗНОМ-35-65У1

НКФ-110-57У1

НКФ-110-5 8У1

Примечание. В обозначении трансформаторов: Н - напряжения; О - однофазный; Т - трехфазный; С - сухой; М - масляный; К - для комплектных распределительных устройств (НОСК), с компенсацией угловой погрешности (НТМК), каскадный (НКФ); Ф - в фарфоровой покрышке; 3 - заземляемый вывод первичной обмотки; И - с обмоткой для контроля изоляции сети; Э - для установки на эскаваторе.

Для питания электроизмерительных приборов и реле ТН выбираются по номинальному напряжению первичной обмотки, классу точности, схеме соединения обмоток, расчетной нагрузке, а также по конструктивному исполнению (для внутренней или наружной установки).
При расчетах нагрузка ТН определяется для наиболее нагруженной фазы. При этом с достаточной для практики точностью суммирование нагрузок производят арифметически без учета cosφ отдельных нагрузок.
Трансформаторы класса 0,5 применяют для питания расчетных счетчиков и электроизмерительных приборов классов 1 и 1,5; класса 1 - для электроизмерительных приборов класса 2,5; класса 3 - для релейной защиты.

Они представляют огромный интерес для служб, по учёту электроэнергии. Следующий пункт, это определение земли на оборудовании и секции шин. Сейчас постараюсь, всё объяснить на пальцах. Трансформаторы напряжения, называют измерительными. Они необходимы для преобразования в низкое напряжение, более высокое, до нужного Вам значения. Подходящие для питания устройств измерения и релейной защиты силовых трансформаторов. Ещё они защищают реле и приборы от высокого напряжения. Более важное условие, с точки безопасности, защищают обслуживающий персонал, работающий на вторичных цепях подстанции.

Где применяются и из чего состоят трансформаторы напряжения.

Трансформаторы напряжение, постоянно применяются в установках, 380 В и выше, . Они понижают приложенное к первичной обмотке напряжение до 100 В, умнее говорят 100/ корень из трёх. Так же, как и все трансформаторы, у них есть свой коэффициент трансформации трансформатора напряжения. Зачем? Для безопасности людей и оборудования.

Они имеют не сложную конструкцию, надёжны, и главное, обладают очень хорошей точностью. Состоит это приспособление из: двух обмоток, первичная и вторичная, стальной сердечник, набранный из пластин. У них имеются вывода для подключения. Первичная обмотка, присоединяется к цепи силового напряжения, а с другой стороны, могут прикрепить реле, обмотку вольтметра или ваттметра и всякое разное.

По принципу своего действия, они идентичны силовому трансформатору. Есть у него потери от намагничивания, они в следствии дают некоторую погрешность. Для этого, есть разброс в классах точности. Вот по этому случаю статья, классы точности электроизмерительных приборов. У них бывают несколько вторичных обмоток, и разное число фаз. Кроме напряжения, есть и максимальная мощность, которую он способен обеспечить, при этом, правильно и длительно функционировать, от неблагоприятного перегрева внутренних обмоток. Способы их установки различны, внутренние и внешние.

Расшифровка аббревиатур трансформаторов напряжения.

Различаются и по способу изоляции, сухая, она же литая и масляной. У каждого свое, буквенное обозначение трансформатора . Есть на разные классы напряжения, такие как, нтми-10, ном-10, зном-35, ном-35, нкф-110, нами-10. В предыдущем предложении, цифры означают номинальное напряжение.

Начнём с самой важной буквы, которая находится в самом начале практически всех аббревиатур, это буква Н. Она как раз и означает трансформатор напряжения. Кстати говоря, его сокращённо называют просто ТН.

Следующие по списку и по важности буква это, Т и О, которые означаю количество фаз. Трехфазный и однофазный соответственно. У буквы Т есть ещё одно значение, она означает что, трансформатор трёх обмоточный.

Следующие буквы, относятся к изоляции и способам охлаждения. Она может быть, литой (Л), С сухой, Естественное мысленно охлаждение, маркируется буквой М.

Следующие значения, можно отнести к дополнительным функциям. Для подключения измерительных приборов, наносится (И). Если видим (К), следует понимать, что в трансформаторе напряжения есть дополнительная обмотка, которая уменьшает угловую погрешность или каскад.

«З» – наличие заземляющего вывода.

Активную часть, часто помещают в фарфоровую покрышку, поэтому присутствует символ «Ф».

(У) — относится к установки в умеренно климате. Д, Е – делитель, имеет определённую ёмкость.

Земля на секции шин 10 кВ.

Теперь про землю на секциях шин. Под этим выражением надо понимать, что на ячейках, которые называются ТН, где собственно и ставится трансформатор напряжения, ставятся киловольтметр. Подходя к нему, переключаем его ручку, во всех позициях фазного и линейного напряжения, должно показываться, примерно равное значение.

Если есть, перекос фаз, разбег в показаниях, это и означает что, на линии земля. Сейчас более точно, оборвался провод и лежит на земле, или сломался изолятор, и провод лёг на траверсу, это из . Схожие проблемы и с кабельными линиями.

Трансформаторы напряжения предназначены для питания катушек напряжения электроизмерительных приборов, реле, цепей сигнализации, управления, автоматики. По устройству и принципу действия они напоминают обычные силовые трансформаторы, отличаясь от них небольшой мощностью (например, мощность наиболее распространенного трансформатора НОМ-10 составляет всего 720 В-А).
Трансформаторы напряжения различают: по числу фаз - однофазные и трехфазные; по числу обмоток - двухобмоточные и трехобмоточные; по классу точности - 1 и 3 (в сетях, подстанции и РУ промышленных предприятий) и 0,5 (для учета электроэнергии); по способу охлаждения - с масляным охлаждением и естественным воздушным (сухие); по роду установки - внутренней и наружной.
Буквы в условном обозначении трансформаторов напряжения означают следующее: Н - трансформатор напряжения, О - однофазный, М-масляный, С - сухой, К - залитый компаундом (в обозначении НОС К) или с компенсационной обмоткой (в обозначении НТМК), И - пятистержневой, Т - трехфазный (в обозначении НТМИ). Цифры после букв указывают номинальное напряжение обмотки ВН. Выводы первичной обмотки ВН трехфазных трансформаторов маркируют буквами А, В, С, а вторичной НН - а, б, с и цифрой 0. В однофазных трансформаторах выводы имеют соответственно обозначение А -X, а -х.
Трансформаторы напряжения понижают до 100 В высокое напряжение, необходимое для питания приборов и цепей вторичных устройств и релейной защиты от замыкания на землю.
В распределительных устройствах и подстанциях напряжением 6-10 кВ применяют преимущественно трансформаторы напряжения НОМ-6-10, НТМИ-6-10 или НТМК-6-10. Трансформаторы напряжения на 6-10 кВ других типов по своему устройству, принципу действия и схеме включения в сеть почти не отличаются от перечисленных. Масляный трансформатор напряжения НОМ-6 (и аналогичный ему по конструкции НОМ-10) показан на рис. 1. Он состоит из бака 4, заполненного маслом, магнитопровода, обмоток 9 и выводов на крышке бака в виде проходных изоляторов 1 и 5.

Рис. 1. :
а - общий вид, б - выемная часть; 1,5 - проходные изоляторы, 2 - болт заземления, 3 - сливная пробка, 4 - бак, 6 - сердечник, 7 - винтовая пробка, 8 - контакт высоковольтного вывода, 9 - обмотки

Магнитопровод однофазный, броневого типа. Обмотки слоевые, намотанные на цилиндр из электрокартона одна поверх другой. Обмотка ВН состоит из двух последовательно соединенных катушек, имеет два электростатических экрана для защиты от перенапряжения. На крышке смонтированы выводы первичного и вторичного напряжения, расположена пробка для доливки масла. На баке 4 закреплен болт 2 для заземления трансформатора.
В трансформаторах напряжения тропического исполнения дополнительно имеется воздухоосушающий фильтр для очистки от влаги и промышленных загрязнений воздуха, поступающего в них при температурных колебаниях масла.
Трехфазный трансформатор напряжения НТМИ-10 применяют в сетях напряжением 10 кВ для питания различных приборов и одновременного контроля изоляции. В отличие от других трансформаторов напряжения он имеет три основных стержня и два добавочных. На основных стержнях, находящихся в центре магнитопровода, расположены одна первичная и две вторичные обмотки - основная и дополнительная; на добавочных стержнях обмоток нет, они используются в качестве шунтов. Первичная и основная вторичная обмотки соединены в звезду и нулевая точка выведена наружу, при установке трансформатора она заземляется. К основной вторичной обмотке присоединяют цепи, питания измерительных приборов, а к дополнительной - цепи контроля изоляции сети, реле замыкания на землю и приборы сигнализации.
Дополнительная обмотка предназначена для контроля изоляции в первичной сети. При замыкании на землю одной из фаз сети магнитный поток неповрежденных фаз замыкается через крайние стержни, вследствие чего на зажимах дополнительной обмотки появится некоторое напряжение (порядка 100 В) и через обмотки трансформатора и присоединенного к нему реле напряжения пойдет ток, реле сработает и, замкнув контакты цепи сигнализации, даст сигнал о замыкании на землю.
Наряду с масляными изготовляют трансформаторы напряжения с литой изоляцией из эпоксидных смол. Они лишены недостатков масляных трансформаторов напряжения: не требуют постоянного надзора и периодической замены масла; не имеют ограничений при монтаже в помещениях с повышенной пожарной опасностью и для передвижных установок; характеризуются меньшей массой и размерами. В качестве примера рассмотрим однофазный трансформатор напряжения НОЛ-11-06 (рис. 8) с литой изоляцией, представляющий собой магнитопровод броневого типа, на среднем стержне которого расположены обмотки, пропитанные эпоксидным компаундом. Концы первичной обмотки соединяются с высоковольтными выводами в верхней части трансформатора. Концы вторичных обмоток подведены к контактным зажимам в нижней части. Магнитопровод и обмотки, залитые эпоксидным компаундом, представляют сплошной литой блок.

Рис. 8. :
1 - литой блок, 2 - контакт высоковольтного вывода, 3 - контакты выводов вторичной обмотки, 4 - болт заземления, 5 - кронштейны


При монтаже трансформаторов напряжения соблюдают следующие требования:
при установке на двух угольниках для беспрепятственного доступа к спускному крану передний угольник обращают ребром вниз;
маслоспускной кран и указатель уровня масла обращают в сторону коридора обслуживания; в пробках с дыхательными отверстиями удаляют прокладки;
изоляционные расстояния (в свету) между головками изоляторов и расстояния между осями фаз выдерживают по чертежам проекта;
расстояния между кожухами трансформаторов для обеспечения нормального охлаждения выдерживают не менее 100 мл (в свету);
к трехфазным трансформаторам НТМК или НТМИ шины со стороны ВН подводят так, чтобы желтая фаза была присоединена к выводу с пометкой А, зеленая - к выводу В, красная - к выводу С (вывод, имеющий пометку X, заземляют); при однофазных трансформаторах НОМ вывод ВН, имеющий пометку А, присоединяют к любой из трех шин высокого напряжения (если устанавливают три однофазных трансформатора, все выводы, имеющие пометку X, соединяют общей шиной и заземляют);
корпуса трехфазных и однофазных трансформаторов напряжения присоединяют к заземляющей магистрали отдельными шинками. Первичные и вторичные обмотки трансформаторов напряжения закорачивают на выводах и надежно заземляют на весь период монтажа.
Ревизию трансформаторов напряжения проводят аналогично ревизии трансформаторов тока. При неудовлетворительных результатах измерения обмотки сушат тепло- воздуходувкой при температуре воздуха не выше 90 °С или током. Напряжение, подводимое к первичной обмотке, подбирают так, чтобы замкнутая накоротко цепь вторичной обмотки обтекалась током, составляющим 80-85 % длительно допустимого тока для трансформатора, подвергающегося сушке. Ток во вторичной обмотке контролируют амперметром. При сушке выводы трансформаторов напряжения должны быть замкнуты между собой и заземлены.
Трансформаторы напряжения устанавливают в камерах на конструкциях свободно без креплений. Подъем их выполняют вручную за кожух, а не за изоляторы. Вторичную обмотку трансформаторов напряжения присоединяют к проводникам вторичных цепей лишь по окончании всех монтажных работ перед наладочными работами и после удаления монтажного персонала из помещения РУ. Это необходимо для того, чтобы не было случайной подачи на шины РУ высокого напряжения вследствие обратной трансформации.

Рассмотренные вопросы

  1. Каково устройство трансформаторов напряжения НОМ-10 и НОЛ-11-06?
  2. Рассмотрены правила монтажа трансформаторов напряжения.

Существует огромное количество видов электрических устройств. Предлагаем рассмотреть, что это такое – понижающие и повышающие трансформаторы напряжения, для чего нужны эти приборы, их принцип работы и коэффициент трансформации.

Трансформатор напряжения ГОСТ 1983-2001- это устройство, используемое в электрических цепях, для того чтобы изменить напряжение электроэнергии. Данные электронные устройства могут использоваться как для повышения электрической энергии, так и для понижения, ими обеспечивается защита отдельных электрических приборов и зданий.

Фото — Трансформатор напряжения

В основе работы трансформатора лежит принцип электромагнитной индукции. Железное ядро погружено в изоляционное масла, которое не проводит электричество. Катушки провода физически не подключены. Провод первой катушки имеет больше витков, чем во второй. Разное число витков обмоток обеспечивает разность напряжения катушек. Трансформаторы высокого напряжения работают только с цепями переменного тока.

Емкостные трансформаторы являются пассивными устройствами — они не добавляют мощность. Но зато не только контролирую количество проходящей энергии, но и гарантируют высокое КПД – мощные измерительные трансформаторы тока и напряжения способны передавать ток с напряжением от 6 кВ до 10 кВ без потерь.

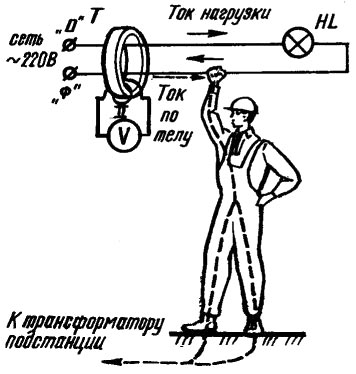

Фото — Бытовая защита трансформатором

Трансформатор состоит из двух катушек, намотанных на железное ядро. Когда ток переменного напряжения проходит через первичную катушку, вокруг неё образовывается магнитное поле, благодаря которому обеспечивается выполнение закона электромагнитной индукции. Сила магнитного поля увеличивается, если ток возрастает от нуля до ее максимального значения, заданного в формуле dΦ/dt. Магнитный поток может изменять свое направление в обе стороны (на подъем и спад), в зависимости от области использования устройства.


Фото — Принцип работы

Тем не менее, напряженность магнитного поля зависит от числа витков обмоток в ядре, чем меньше витков – тем ниже показатель магнетизма. Когда ток уменьшается, напряженность магнитного поля снижается.

В том случае, когда линии магнитного потока ядра проходят через витки вторичной обмотки, напряжение будет вызываться на вторичной обмотке. Количество индуцированного напряжения будет определяться по формуле: NΦ/dt (Закон Фарадея), где N — количество витков катушки. Это напряжение имеет ту же частоту, что напряжение первичной обмотки.

Видео: технические характеристики трансформатора напряжения НАМИ 6

Типы трансформаторов

В зависимости от использования, конструкции и мощности существуют такие виды трансформаторов, рассмотрим каждый класс подробно:

  1. Автотрансформатор (от от 0,3 до 6 кВт) имеет одну обмотку с двумя концевыми клеммами, а также один или более терминалов в промежуточных точках трансформатора, в котором размещены первичные и вторичные катушки. Чаще всего это однофазный трансформатор напряжения. Представлен маркой ОСМ;
  2. Трансформатор тока имеет первичную и вторичную обмотку, магнитный сердечник, а также специальные резисторы, оптические датчики, которые помогают ускорять процессы регулировки напряжения. Переменный ток, протекающий в первичной, производит переменное магнитное поле в сердечнике, который затем индуцирует переменный ток в обмотке вторичной цепи. Главной целью устройства трансформации является обеспечение первичной и вторичной цепей и уравнение их сигналов, так чтобы во вторичной цепи ток был линейно пропорционален первичному току. Для этого провода устройства соединяют в разомкнутый треугольник. На рисунке изображена а) схема трансформатора; б) диаграмма векторная; в)диаграмма векторов идеального трансформатора.

    Фото — Диагармма

  3. Силовой трансформатор – это электрический прибор, который передает ток между двумя контурами при помощи электромагнитной индукции. В свою очередь эти высоковольтные трансформаторы бывают понижающие, повышающие, масляные и сухие. НТС, НТМИ, НКФ, СРА, СРВ, ТМГ, ТСЗИ, ABB, ОМ-0,63 до 160 КВА не может работать с постоянным током, хотя, когда он подключен к источнику постоянного тока, трансформатор обычно дает краткий выходной импульс, во время подъема напряжения.

    Фото — Силовой трансформатор

  4. Трансформатор антирезонансного типа – литые устройства с полузакрытой структурой и хорошей тепловой изоляцией. Этот прибор может быть трёхфазный, однофазный. По принципу действия практически не отличается от силового трансформатора, но имеет небольшие размеры, хорошо подходит для всех видов климатических условий. Это серии НАМИТ, НАМИ, ВАВИН. Антирезонансные приборы используются в условиях сильных нагрузок или передачи сигналов на большие расстояния.
  5. Заземляемые трансформаторы (или догрузочные) — устройства специального назначения, главной особенностью которых являются обмотки, соединенные между собой звездой или зигзагом. Они используются, чтобы позволить три провода (дельте) многофазной системы соединяться с фазой и нейтралью нагрузок, обеспечивая обратный путь для тока в нейтрали. Заземление трансформаторов часто включают одну обмотку трансформатора с зигзагообразной конфигурацией, но иногда работает при помощи соединения звезда-треугольник из выделенных обмоток трансформатор, чаще всего применяются для подключения счетчика. Представлены моделями ЗНОЛ, НОЛ, НОМ, ЗНОЛП, ЗНОМ.

    Фото — Заземляемый трансформатор

  6. Пик-трансформаторы используются для сопоставления импульсных источников и нагрузки, с целью изменить полярность импульса, чтобы отделить постоянный и переменный токи, добавить сигналы. Чаще всего используются в компьютерных системах, радиосвязи. У них упрощенная конструкция: вокруг ферримагнитного сердечника расположена обмотка с определенным количеством витков. Он защищает чувствительные устройства от замыкания, сейчас используется редко, его могут заменить предохранители или частотный стабилизатор. Это идеальные приспособления для защиты электрической сети частного дома, если позволяют характеристики определенной модели;
  7. Домашний разделительный трансформатор используется для передачи электрической энергии от источника переменного тока к оборудованию или устройству, при этом блокируя передаточные способности источника питания. Бытовые разделительные трансформаторы 220 220 вольт обеспечивают гальваническую развязку, регулирование напряжения, и чаще всего используются для защиты от поражения электрическим током, для подавления электрических помех на чувствительных устройствах или передачи энергии между двумя не подключенными контурами. Этот вид преобразователей способен блокировать передачу постоянного тока от одной схемы к другой, но при этом пропуская переменный ток. На его проверке используется напряжение короткого замыкания трансформатора (до 10 кВ, для более мощных приборов возможны показатели до 110 кВ).

Обслуживание и ремонт

Фото — Схема строения трансформатора

Рассмотрим пример многократной обмотки трансформатора. Здесь три катушки индуктивности, они имеют общий магнитный сердечник, которые объединяет их при помощи магнитной связи. Отношение коэффициента витка обмотки и коэффициента напряжения сохраняются в данной конструкции для нескольких пар катушек. Вероятнее всего, в таких конструкциях одна обмотка является понижающей, а другая — повышающей. Такой трансформатор-регулятор должен для нормальной работы иметь определенное количество витков, поэтому предварительно прочитайте инструкцию к прибору.

Рассмотрим, как проводится поверка трансформатора :

  1. Осмотрите трансформатор визуально. В большинстве случаев перегрев вызывает выпуклость некоторых участков корпуса;
  2. Определение входа и выходы трансформатора. Первый электрический контур, который генерирует магнитное поле, должен быть подключен к первичной обмотке трансформатора, туда и подается напряжение. Вторая схема, которая получает питание от магнитного поля, должна быть подключена к вторичной обмотке трансформатора.
  3. Определите фильтрации выходного сигнала фазы. Она является общей для подключения конденсаторов и диодов на вторичной обмотке трансформатора и формирует сетевое переменное питание в постоянный ток.
  4. Подготовьте прибор для измерения напряжения. Удалить крышки и панели, чтобы получить доступ к схемам и проводникам. При помощи мультиметра нужно измерить напряжение устройства;
  5. Подайте питание на схемы. Используйте мультиметр в режиме переменного тока для измерения первичной обмотки трансформатора. Если измерение меньше, чем 80 процентов от ожидаемого напряжения, неисправность может находиться в любом места трансформатора или схемы, которые обеспечивают контакт первичной обмотки с питанием сети. В этом случае первичная обмотка должна быть отделена от подачи электроэнергии. Если потребляемая мощность (не отключая обмотку) поднимается к ожидаемому значению, то трансформатор работает плохо. Если потребляемая мощность не подходит и близко к ожидаемому значению, то проблема заключается не в трансформаторе, а во входной цепи;
  6. Измерьте вторичный выход преобразователя. Если Вы определили, что нет фильтрации, то используйте режим питания от мультиметра. Возможно, понадобится переключить прибор на постоянный ток. Если ожидаемого напряжения нет на вторичной обмотке, то либо трансформатор не работает, либо какая-то проблема с выходными клеммами. Проверьте их по отдельности.

До включения устройство полностью собирается, еще раз проверяется на точность. Желательно также проконсультироваться у электрика. Монтаж также должен осуществляться при помощи специалиста.
