Кран козловой монтаж. Поэлементный монтаж козлового крана

Один из видов подъемных кранов, имеющий вид моста, закрепленного на двух опорах. Конструкция может перемещаться вдоль рельс подкрановых путей.

Существует несколько классификаций козловых кранов, в частности: по назначению, конструкции моста, количеству опор. Вне зависимости от того, к какой категории относится кран, обычно его конструкция состоит из следующих частей: мост, тележка, пара опор (с варьирующемся от 1 до 2 числом стоек), платформы передвижения, механизмы передвижения, кабина, площадки обслуживания. Большинство конструкций подобных кранов было создано строительными организациями или предприятиями машиностроения, осуществляющих их производство. Как и где установить козловой кран?

Таким образом, как схематически показано здесь, возможно сокращение поперечных сечений туннелей и, следовательно, общих затрат на проект. Вид сверху и поперечное сечение в области рядом с плитой, а также следующий шаг - сборка высокоуровневой системы дорожной плиты. Мы можем обеспечить сляб с высокой эффективностью и отладить систему в относительно короткой конструкции. во время пользования дорожкой. На первом этапе туннель очищается, если он еще не сделан. Затем подкрепляющие маты помещают на распорки.

Затем прокладка силовых пластин выполняется, После растяжения и натяжения длинного рельса ходовые гусеницы точно настраиваются через шпиндели. После боковых отгородок заливка происходит с помощью самоуплотняющегося бетона. В первой процедуре работы, если она еще не была выполнена, это очистка пола туннеля. Отсюда арматурные маты укладываются на дистанционные держатели. Затем, после расширения и фиксации длинного рельса, трек отрегулирован с помощью шпинделей.

Выбор места установки козлового крана

Козловые краны обычно применяются на складах, в процессе монтажа сооружений различного типа и обслуживания сооружений типа ГЭС. Прежде чем производить монтаж необходимо соответствующим образом подготовить место установки козлового крана .

  • Оно должно отвечать всем требования ГОСТа в полном объеме: ровная бетонная площадка, наклоненная не более чем 1-2 °.
  • Наличие посторонних предметов не допускается, плотность доходит до 1,5 г/см³.
  • Место установки должно быть предварительно обнесено запрещающими и предупреждающими знаками с необходимым сигнальным оформлением.
  • На момент начала монтажа она должна быть оборудована подъездными путями, по которым осуществляется доставка монтируемых частей, для которых отдельно должно быть отведено соответствующее место.
  • На площадке для монтажа козлового крана уже должно находиться необходимое для монтажа оборудование.
  • Кроме всего вышеперечисленного в зоне доступа должны находиться площадки для временного хранения всех транспортируемых частей.
  • Следует также помнить о правилах безопасности: место под установку должно быть оборудовано противопожарными средствами.

Из-за специфики работы козловых кранов их монтируют как на открытых площадках (при строительстве сооружений различного типа, их внешнем обслуживании), так и на закрытых (гидроэлектростанции, склады различного типа). В зависимости от выбора места установки козлового крана , монтаж имеет свои особенности.

После установки боковых концевых упоров цементирование происходит путем добавления самоконденсационного бетона. 6 6. Конструкция Этап 1 Эластомерный слой Дренажная опалубка Концевые упоры Арматурный мат Заземляющий стержень Здесь последовательность конструкций на фотографиях Укладка поперечного обезвоживания, армирующих матов и заземляющей ленты. Установки перекрестного дренажа, армирующие маты и заземляющие стержни.

Распределение длинных рельсов и регулировка блока дорожки с конечными рельсами над 5 шпинделями в каждой дорожке опорной плиты. Наконец, была сделана документация по треку. Среди прочего, следует подчеркнуть лишь незначительную доработку. На третьей и последней фазе строительства находятся плиты с надписью с боковыми опалубками и креплениями. это очень мало перерабатывающих или ремонтных работ.


Особенности монтажа зависят как от места установки, так и от конструкции монтируемого оборудования

Особенности установки козлового крана на открытых и закрытых площадках

В большинстве своем козловые краны устанавливают на открытых площадках. Для закрытых помещений применяются их более маневренные варианты. Рельсы для перемещения козлового крана на площадке должны быть изначально уложены с целью извлечения максимальной эффективности из работы крана. При установке козлового крана на открытой площадке следует принимать во внимание тот факт, что он в большей мере, нежели подобный кран на закрытой площадке будет подвергаться различным внешним воздействиям. При монтаже крана на открытом пространстве сильный ветер может не только помешать установке, но и создать опасные для здоровья и жизни работников условия. По этой причине установка должна производиться исключительно в безветренную погоду, максимально допустимая скорость ветра 5-6 м/c. Все уже поднятые на высоту составляющие элементы крана необходимо тщательно закреплять, во избежание раскачивания или угона козлового крана по уложенным рельсам, для чего применяются специальные противоугонные приспособления. Установка козлового крана на закрытой площадке в некотором смысле проще. Однако этот тип крана должен быть более маневренным. Козловые краны на закрытые площадки отличаются достаточно большой грузоподъемностью (до 500 тонн) при относительно небольших пролетах. Как правило, у подобных кранов обе ноги одинаковой конструкции и жестко крепятся к пролетному строению (в то время как большинство козловых кранов, используемых на открытых площадках, имеют разные конструкции ног: одну - гибкую, другую - жесткую). Помещение также необходимо подготовить перед монтажом: обеспечить ровную поверхность, наличие подкрановых путей, возможность доставки составляющих частей, отдельные помещения для их хранения. Как правило, закрытыми площадками для козловых кранов являются складские помещения и машинные залы гидроэлектростанций.

Описание предшествующего уровня техники Поскольку фиксированные проезжие части также используются, в частности, в областях с высокой скоростью, пригодность для этого имеет особое значение. В Германии система имеет неограниченное разрешение на высокую скорость. Поскольку дорожка сляба используется, в частности, для обслуживания высокоскоростных железнодорожных перевозок, пригодность этой системы имеет особое значение.

Фотографии недавней разработки системы, объединяющей переходные зоны с системой слежения. Однако, при необходимости, после проекта возможно изготовление пластин разных размеров. Система предусматривает использование высокомодульной и точной опалубки для изготовления пластин.

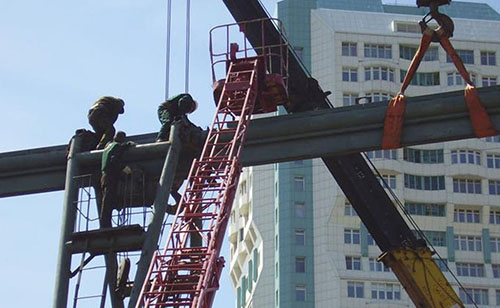

Монтаж козловых кранов

В зависимости от конструкции и массы козловые краны общего назначения могут быть несамомонтирующимися с использованием специальных подъемных средств и самомонтирующимися с исполь­зованием собственных механизмов (краны КС 5 Х 2).

Для монтажа несамомонтирующихся козловых кранов используются монтажные мачты или стреловые краны на гусеничном или железнодорожном ходу. При этом собранные опоры крана можно или подкатывать под поднятый мачтой мост крана, или подводить под него. При монтаже козлового крана таким методом мост 2 кра­на (рис. 119) поднимают полиспастами, закрепленными на мачтах

Однако, если это необходимо, это возможно для нас. Опции Оборудование для гусеницы: Шумоглушители. Например: управляемые звукопоглотители могут быть выложены в плоскостях и могут использоваться для крепления. Варианты Индивидуальные решения позволяют получить доступ к дорожным транспортным средствам в туннеле на поверхности маршрута. Это достигается за счет установки бетонных плит, которые спроектированы и изготовлены для грузовой нагрузки. На этой фотографии пожарная машина выполняет тренировочную поездку, Чрезвычайная помощь в чрезвычайных ситуациях.

Рис. 119. Схемы монтажа козлового крана:

1, 1а - опоры; 2 - мост; 3 - мачты; 4, 5 - полиспасты

3 , после чего опоры 1 и 1а козлового крана поднимают и устанав­ливают в проектное положение полиспастами 4 и 5.

При монтаже самомонтирующихся козловых кранов (рис. 120) ходовые тележки 1 устанавливают на подкрановые пути. С ра-

Это делается путем установки бетонных плит. На этой фотографии показан пожар. аварийный инцидент. Кроме того, можно обеспечить выемки в любой точке оси дорожки. В дополнение к этому, можно сделать бронирование в любое время. Восстановление трещины. После аварии было проведено тщательное исследование на фиксированной дорожке с бетонным поглотителем звука. В этом случае повреждены только конкретные опорные точки под рельсами и монтажными системами, но повреждение было восстановлено. Вот пример того, как конкретные опорные точки под рельсами можно ремонтировать с помощью специальной опалубки и залитого бетона.

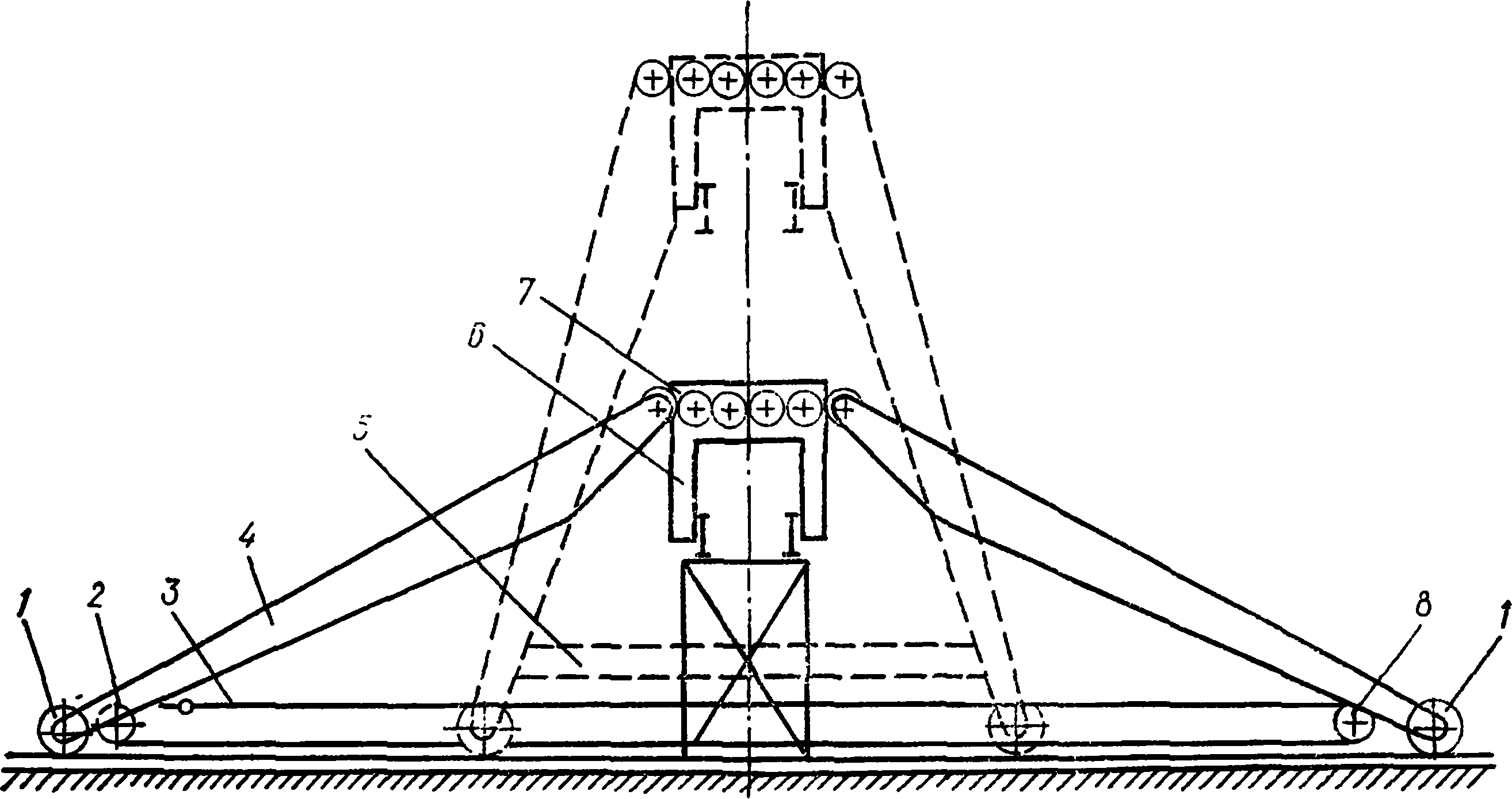

Рис. 120. Схемы самомонтажа козлового крана:

1 - ходовые тележки; 2 - канатные барабаны; 3 - полиспасты ; 4 - опоры; 5 - ригель: 6 - мост; 7 - зубчатая передача; 8 - блоки

мами тележек соединяются опоры 4 которые шарнирно соединены с мостом 6 крана. На ходовых тележках, расположенных с одной стороны крана, имеются канатные барабаны 2, приводимые от двига­телей тележек и включаемые в работу зубчатыми муфтами.

Изучение проводилось на дорожке слябов. В этом случае бетонные опоры под рельсами и крепежные системы были повреждены до необходимой степени. Концепция замены. Дополнительным преимуществом эластичного разделительного слоя является то, что после резки или свободной резки конически сформированных уплотнительных отверстий могут быть сняты поврежденные силовые платы. После укладки и заливки более тонкой пластины операцию можно возобновить через 3-4 часа. Другим преимуществом эластомерной фольги является то, что после резки.

Через 3-4 часа. После транспортировки и заливки более тонкой дорожки. В нашей системе опорные пластины можно обменивать в больших масштабах, вызванные, например, несчастные случаи. В том же принципе, что и концепция ремонта: выпуск зажимных отверстий поднимет пластину в нужное положение.

На другой паре тележек установлены блоки 8 полиспаста 3 . После окончания монтажа всех узлов крана в наземных условиях

включают барабаны для сближения тележек и подъема моста в проектное положение. Синхронизация сближения тележек дости­гается зубчатой передачей 7. После установки крана в проектное положение полиспаст заменяют стяжной балкой (ригелем) 5.

Особо здесь было опускание высоты дорожки и, следовательно, увеличение светового пространства на одной стороне коридора. Последний пример - соединение Север-Юг в районе станции Лертер. Слайд-трек проектов Вена - Сент-Пёльтен 25 мин. Основной предпосылкой для создания высокопроизводительного маршрута в большей части Вены является новое строительство экологически выгодной и эффективной связи между Западной и Южной железными дорогами.

В дополнение к строительству дорожных покрытий на земляных работах, туннелях и мостах мы также будем создавать шумовые барьеры, линии управления воздушным потоком и конкретные полюса для линий электропередач. Это престижный проект за пределами Австрии для нашей компании, и наша команда упорно трудилась, чтобы выиграть против жесткой конкуренции в Германии.

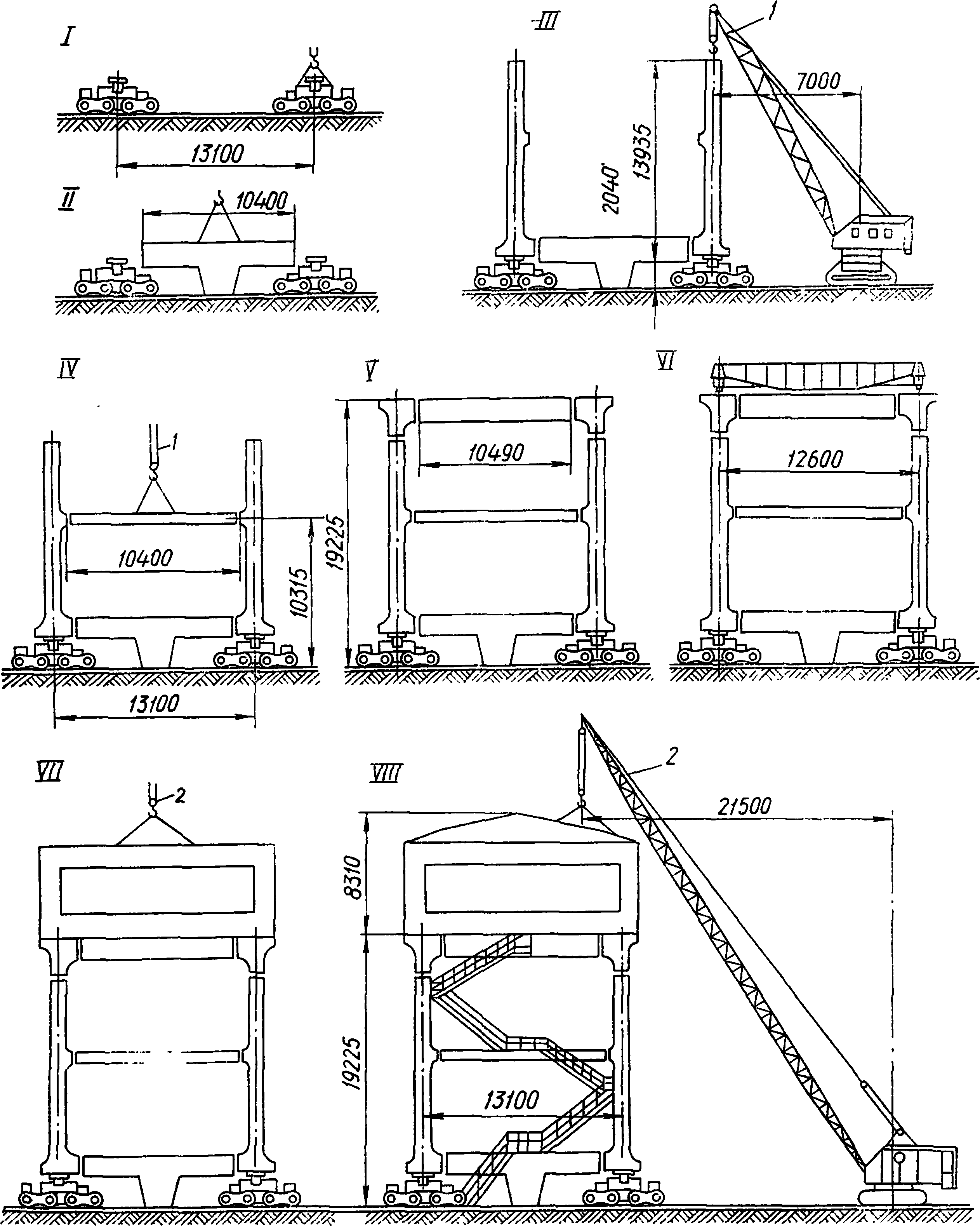

Рис. 121. Схема монтажа козлового крана грузоподъемностью 2Х 200/10 т

для ГЭС:

1 - гусеничный кран СКГ-30; стрела l = 20 м; 2 - гусеничный кран Э-2000; стрела l = 40 м;

I- монтаж ходовых тележек; II - монтаж нижних ригелей; III - монтаж опор; IV - монтаж среднего ригеля; V - монтаж концевых балок и верхних ригелей; VI - уста­новка узлов тележки и механизмов подъема груза; VII - монтаж торцевых и фасадных стенок кузова (кран Э-2006); VIII - монтаж крыши кузова

Небольшая ширина конструкции позволяет устанавливать рядом с рабочей дорожкой. Высокие сборная дорожка базовой пластины и ранней установки на самоуплотняющемся бетоне позволяет быстро отслеживать лежащий в коротких периоды времени, как во время трекового имущества. Через эластомерный слой и подшипников дорожки опорной пластины является шум и вибрация уменьшается Возможность резервирования отверстий в середине трека, что означает планирование вперед для экономии в жизненном цикле дорожки. Высокая точность хода без коррекции по покрова обеспечивает высокий комфорт при движении с низким износом.

Козловые краны, имеющие большую массу (500-1100 т), мон­тируют методами последовательной установки и соединения укрупненных узлов. Для уменьшения объема подъемно-транспортных работ узлы монтируемого крана располагают на монтажной пло­щадке в соответствии с последовательностью монтажа.


Благодарю всех вас за внимание. Если вы хотите арендовать рабочую платформу для своей деятельности в Берлине, Гамбурге, Мюнхене, Штутгарте или Карлсруэ, наш прокат рабочих плат всегда стремится предложить вам нужное оборудование быстро и легко. В дополнение к традиционной рабочей корзине с решетчатыми решетками вы также можете использовать изолированные пластиковые корзины для работы на электрических линиях, особенно узкие корзины, Зеленая резка или широкие корзины для проката больших рабочих поверхностей.

Принадлежности для больших рабочих платформ также включают в себя меньшие краны, с которыми можно транспортировать дополнительный материал для работы в клетку. В зависимости от модели, кадры или телескопические рычаги можно контролировать из корзины. Для корзины спасательной службы предусмотрены для перевозки больных, а некоторые - с коробкой.

Основными подъемно-транспортными средствами, применяемыми при монтаже козловых кранов для ГЭС, являются: стреловые краны на гусеничном ходу, портальные, башенные, мачтово-стрело­вые краны, а также монтажные порталы и мачты.

Схема монтажа козлового кра­на методом последовательной ус­тановки укрупненных узлов при помощи стреловых гусеничных кранов приведена на рис. 121. На выбор схемы монтажа и при­меняемого оборудования в из­вестной мере повлияли сравни­тельно ограниченные размеры монтажной площадки (щитовое отделение нижнего бьефа ГЭС). В данном случае на площадке размещены для сборки только узлы средних габаритов и мас­сы (до 12-15 т), а более круп­ные узлы (опоры, ригели и др.) должны быть собраны на внеш­ней площадке (базе) и в таком виде доставлены на монтажную площадку.

Прокат верстаков

Аренда быстрой рабочей платформы особенно важна в случае град, штормовых повреждений, наводнений, пожаров или разрушений зданий. Используете ли вы аренду для рабочих платформ в первый раз и по-прежнему не уверены в своей работе? Следующий контрольный список должен помочь вам и предоставить вам необходимую безопасность.

Лизинговые рабочие платформы или пассажирский лифт могут использоваться для самых разных целей

Монтажные работы в залах, в зданиях, а также сборка тяжелых деталей. Кровельные работы, ремонт крыш, кровельные покрытия, кровельные работы, металлоконструкции, металлоконструкции на промышленных объектах, склады или производственные здания, оконная штукатурка, очистка оконных фасадов, молниезащита, Трамваи, электрические мачты, уличное освещение.

Козловой кран монтируется на подкрановых путях плоти­ны. Устойчивость отдельных уз­лов (колонн, балок и балан­сиров) в период монтажа дости­гается за счет временных рас­тяжек и упоров. Наиболее тя­желые узлы крана (пролетное строение и балки) устанавли­вают с помощью двух стреловых кранов.

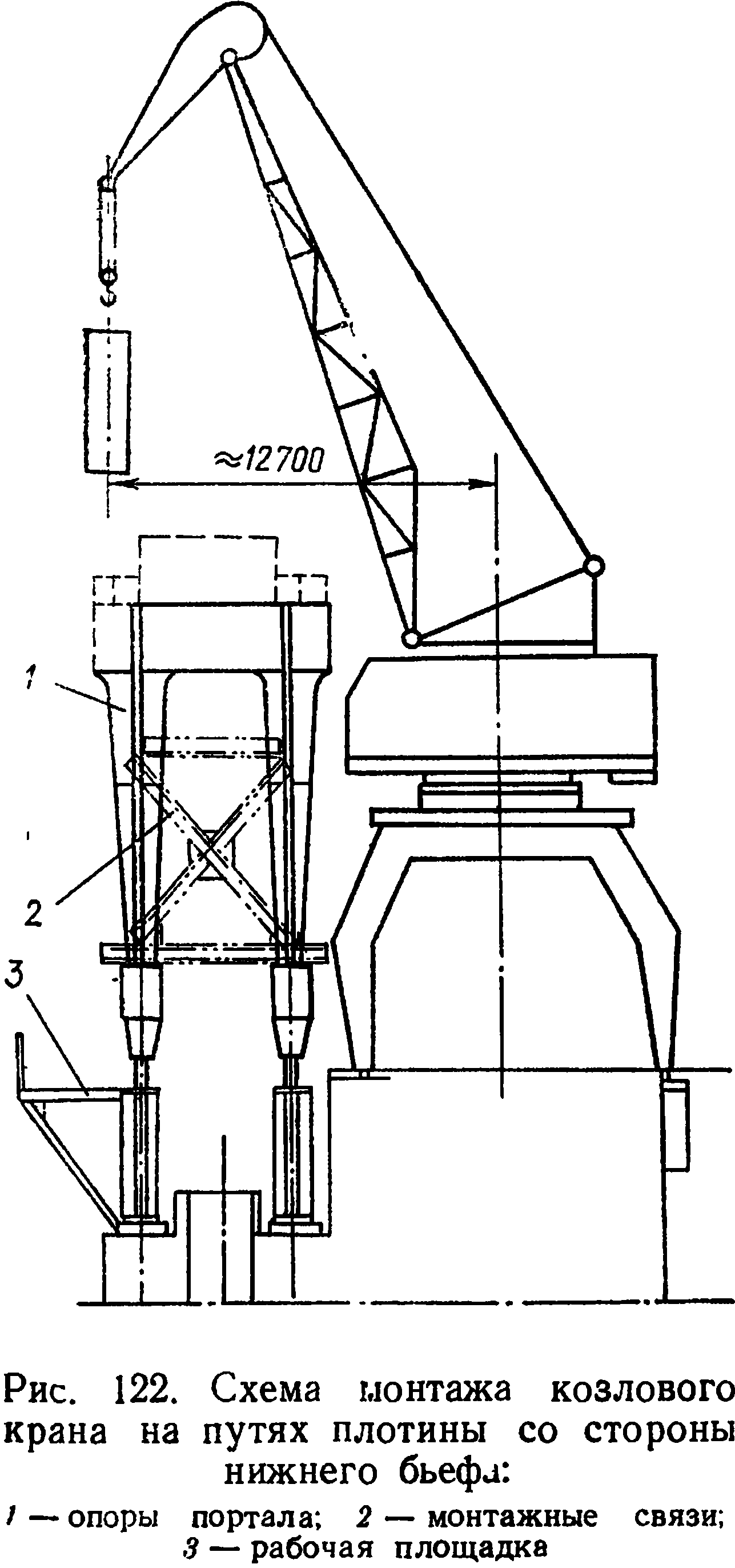

Весьма ограниченные размеры монтажных площадок при мон­таже кранов, обслуживающих затворы нижнего бьефа, иногда тре­буют сооружения временных монтажных опор и вставок для уст­ройства подкрановых путей монтажного крана и рабочих мест (рис. 122). При такой схеме монтажа подъемно-транспортные опе­рации выполняются портальным краном. Установленные опоры 1 портала козлового крана соединяют временными монтажными связями 2. Рабочая площадка 3 монтажников должна быть доста­точно прочной и иметь ограждающие перила.

Ремонт, обслуживание строительных кранов, портальных кранов - установка, обслуживание, ремонт, замена световой рекламы, световой рекламы, рекламных щитов, игровых или видеостенных стен, установка рекламных или художественных объектов, другое продвижение, реклама или оформление.

Дополнительная информация о наших мобильных рабочих платформах

Электрические рабочие платформы: самоходные машины, оснащенные аккумуляторным электроприводом, в основном используются внутри помещений, но также и на открытом воздухе. Транспортировка осуществляется трейлерами или низкими погрузчиками. Дизельные рабочие платформы: самоходные машины, оснащенные дизельными двигателями и четырехколесами, которые в основном используются на открытом воздухе. Платформы телескопического погрузчика оснащены фильтрами частиц сажи. Доставка осуществляется трейлером или низкопогрузчиком.

Применение мачтово-стреловых кранов позволяет поднимать узлы большей массы и габаритов (опоры порталов, ригели, пролет­ные строения), которые могут быть предварительно собраны.
