Высота размещения розеток от пола. Высота установки розеток и выключателей от пола: правильное расположение.

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

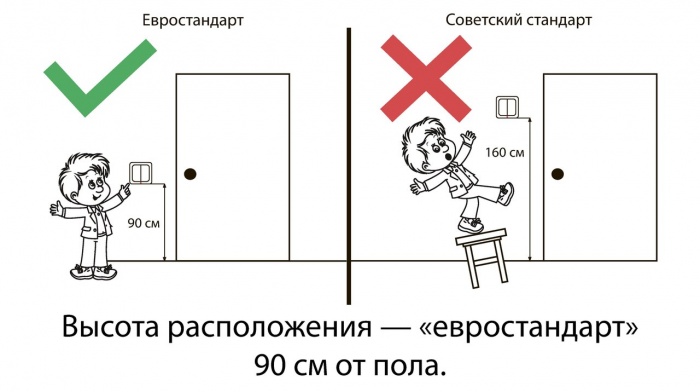

Евростандарт:

• обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
• по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

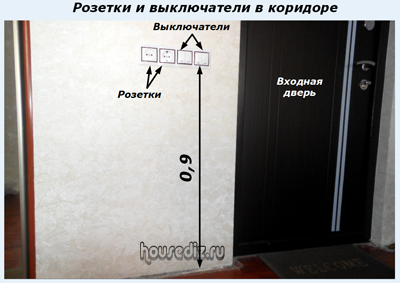

«Советский» стандарт:

• расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
• розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;

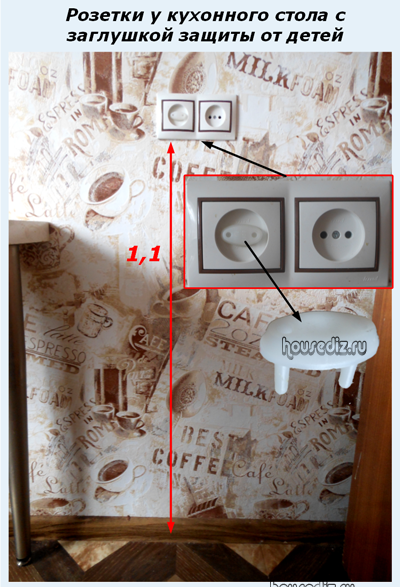

• дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

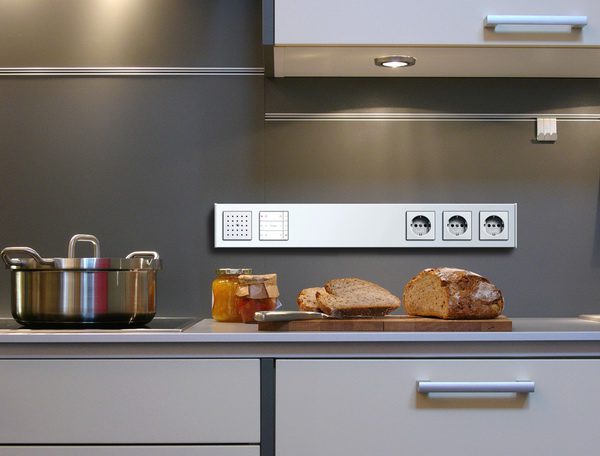

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

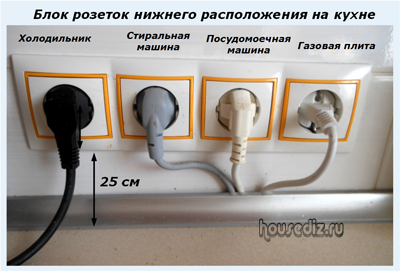

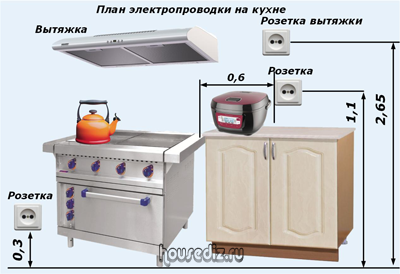

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

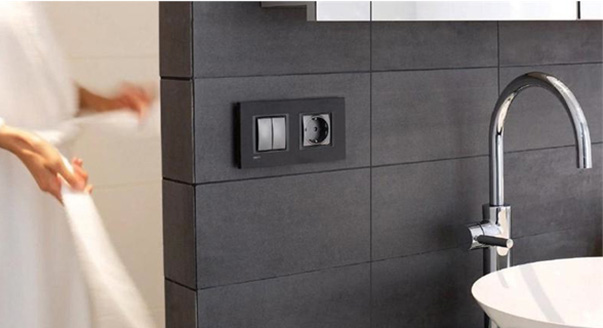

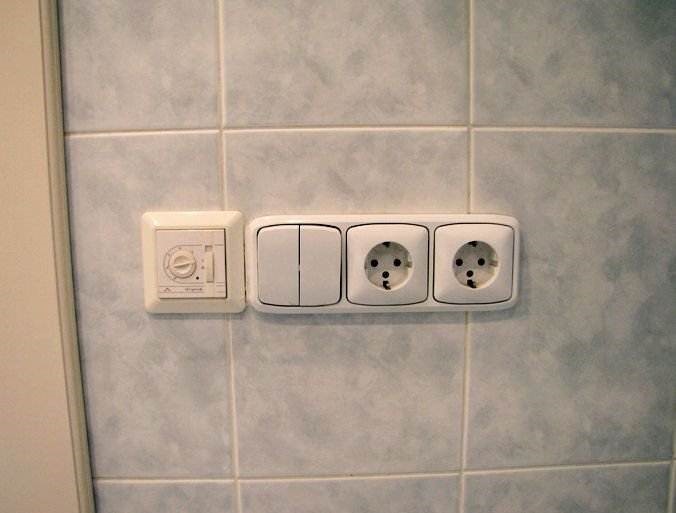

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

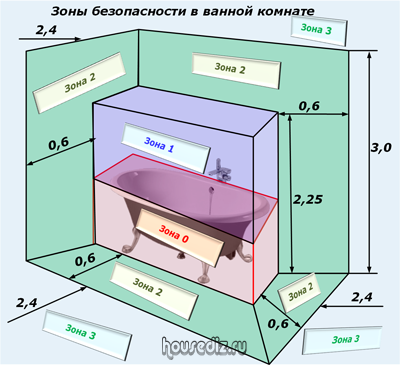

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

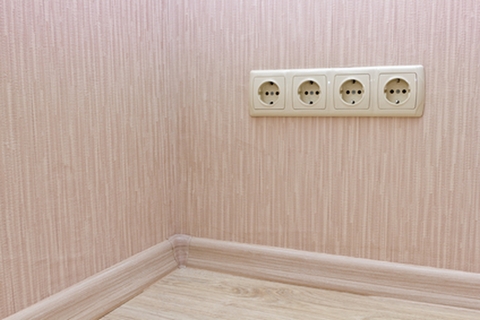

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Во время капитального ремонта, как и при постройке нового жилья, необходимо выполнить массу электротехнических работ. Когда проведено электричество, следует произвести разводку по дому кабелей и проводов, а также установить в нужных местах стены выключатели и розетки. В этой статье мы расскажем, какой должна быть высота установки розеток.

Единого норматива по расположению розеток в квартире или доме не существует. Поэтому и тяжело найти единые стандарты. Если речь идёт о западных традициях монтажа электроприборов, применяется термин «евростандарт».

Впрочем, когда-то нормативы существовали и у нас – в период массовой застройки городов «хрущевками» и «брежневками». По советским стандартам розетки должны были размещать на высоте метра от пола, а выключатели – в 165 см. Тогда и электроприборов в комнатах было мало – телевизор, радио, настольная лампа да утюг. Большинство привыкло именно к такому расположению и даже при ремонте не хотят ничего перемещать на стенах.

Считается, что подобные стандарты возникли из-за экономии на проводке, которая в те времена обычно шла поверх стен. Однако сейчас в моду вошли евростандарты и традиции. Согласно им, выключатели располагаются на высоте метра от чернового пола и после отделки оказываются примерно на 90-сантиметровой высоте, что вполне хватит для кабеля компьютера или телевизора. А розетки устанавливаются на высоте около 40 см от чернового пола, и уже в готовом жилье будут примерно на 30-сантиметровой высоте. Рекомендуют в детских комнатах ставить безопасные розетки, в которых при вынутой вилке защитный шток перекрывает отверстия.

Удобно это тем, что ни розетки, ни подключенные к ним кабеля внешний вид комнаты не портят и в глаза не бросаются. А свет включить или телевизор в электросеть сможет даже ребенок дошкольного возраста (что проблематично при советской планировке выключателей). Между прочим, данные евростандарты применяются только к жилым помещениям в квартире, а на кухнях другие правила установки.

Таким образом, когда вы собрались ставить в квартире или доме новые розетки, есть три варианта:

1. ничего не менять (если это капитальный ремонт, а не строительство), либо следовать советским стандартам;
2. переделать расположение розеток и выключателей под евростандарты;
3. продумать собственную схему размещения, исходя из удобства и расположения компьютера, телевизора и других приборов.

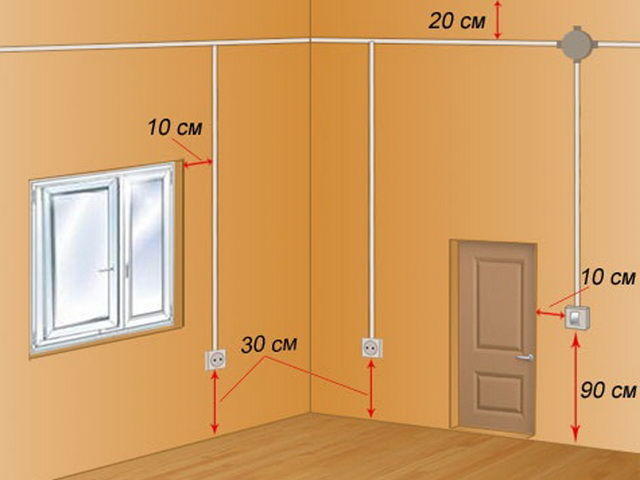

Есть и ограничения, согласно ПУЭ (правилам эксплуатации электроустановок), которые необходимо учитывать:

• наибольшая высота установки в жилых комнатах – 1 метр, наименьшей – нет (если хотите, ставьте их хоть на уровне пола);
• розетки, выключатели и электроприборы нельзя размещать ближе, чем на полметра к трубам газоснабжения, ближе 10 см к дверным и оконным проемам, меньше, чем 15 см от потолка;
• в ванных комнатах не советуют вообще устанавливать розетки, но при необходимости можно найти варианты с защитными крышками и поставить не ближе полуметра к ванной или душу, и не возле пола.

Какое бы расстояние от пола при монтаже розеток вы ни выбрали, сами элементы должны быть европейского образца. Иначе даже вилка телевизора или компьютера в них будет заходить с большим трудом. Если делается ремонт, меняйте все советские розетки на новые. В них немного больше расстояние между контактными отверстиями, а диаметр шире на 0,8 мм. Евророзетки выдерживают большие нагрузки.

Можете сравнить сами: 10 либо 16 А, 2,2 либо 3,5 кВт выдерживают евророзетки, а отечественные рассчитаны были на 6 А и 1,3 кВт. Мощность и количество электроприборов с советских времен заметно возросло (например, к телевизору прибавился компьютер). Вдобавок, к старым розеткам не подведен заземляющий контур (а почти все современные приборы имеют вилки с дополнительным третьим контактом для заземления).

Видео «Электрические розетки и их монтаж»

Особенности монтажа

При ремонте крайне желательно просмотреть, какие у вас кабели, и любую алюминиевую проводку сменить на медную, с сечением 1,5 мм. А каждая розетка или выключатель у вас должна питаться от индивидуальной монтажной коробки, причем подводка по стенам нужна строго вертикальная (иначе тяжело будет найти кабель после отделочных работ). Ну а если проводить параллельные соединения, вся линия может легко выйти из строя при больших нагрузках, а блок питания телевизора или персонального компьютера попросту сгореть.

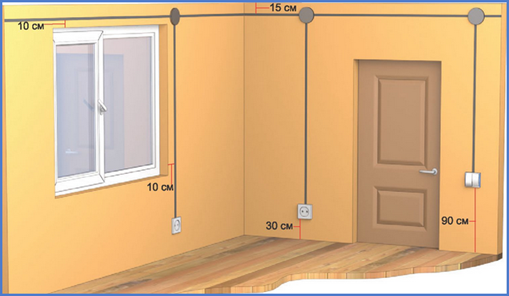

На потолке монтаж проводки допускается произвольный, по кратчайшему расстоянию. С полом та же история, но если он кладется на деревянные лаги или заливается бетоном, разводка должна быть в металлических трубах.

По частоте установки розеток единой нормы нет, только советы – 1 на 6-10 кв. м. площади комнаты. Постарайтесь заранее продумать, где и что из электроприборов у вас будет стоять, чтобы не возникла необходимость многочисленных удлинителей или тройников. После монтажа проводки, сфотографируйте её расположение.

Розетки на кухне

Кухня – это необычное помещение в доме, по всем параметрам. Там повышенная влажность из-за испарений, со временем могут образоваться жировые налеты, а также много разной бытовой техники, которая часто используется одновременно. Для приборов нельзя будет в дальнейшем использовать тройники, поэтому продумайте, что из них вам понадобится чаще всего.

Розеток нужно несколько, желательно 4-5. Также для некоторых приборов (вроде измельчителя отходов или освещения в кухонной стенке) позаботьтесь об отдельных выключателях. Общих стандартов для кухни нет, но главное в расположении розеток – удобство и безопасность. Рядом с умывальником их, естественно, быть не должно. Для варочных поверхностей или духового шкафа ставятся особые силовые розетки с нагрузкой до 40 А. Бойлер также заводится на такую.

Есть и базовые принципы расположения кухонных розеток по евростандарту:

• нельзя, чтобы встроенное оборудование стояло прямо перед ней, только сбоку или ниже;
• расстояние кабелей многих кухонных приборов – меньше метра;
• все кухонные линии должны быть оборудованы автоматом или УЗО.

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю - безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов - высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей - 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели - от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте - частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания - не заслоняйте их мебелью и электроприборами.
4. Оптимальное расстояние от пола для розеток на открытых участках стен - 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.

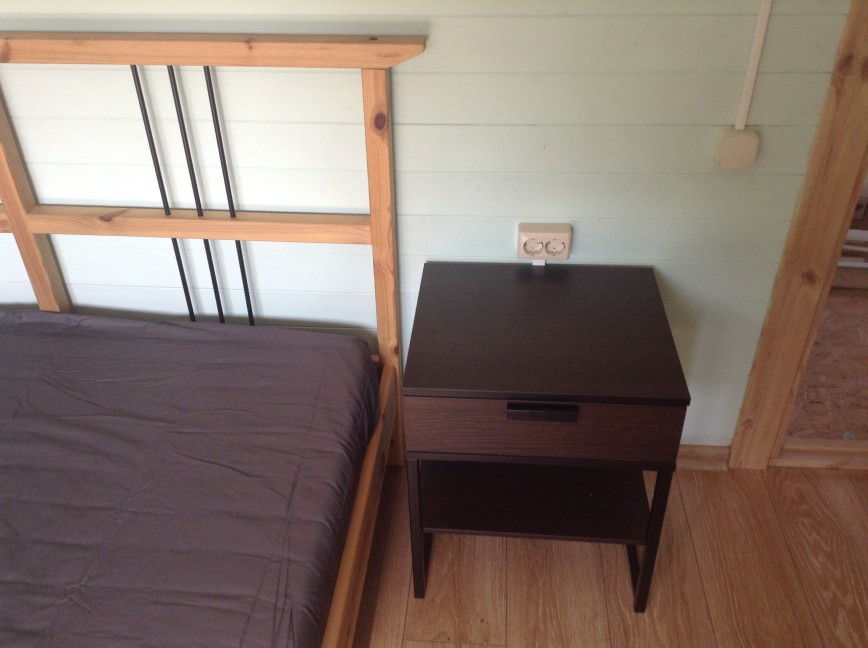

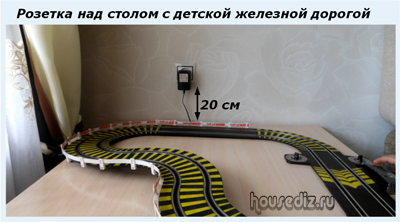

5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана - в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное - безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня - это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

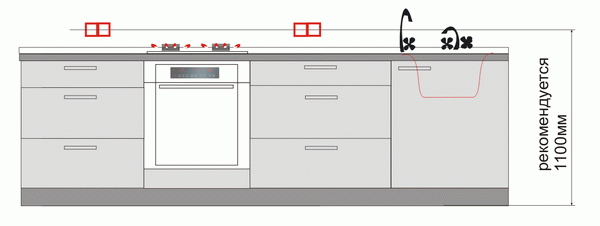

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

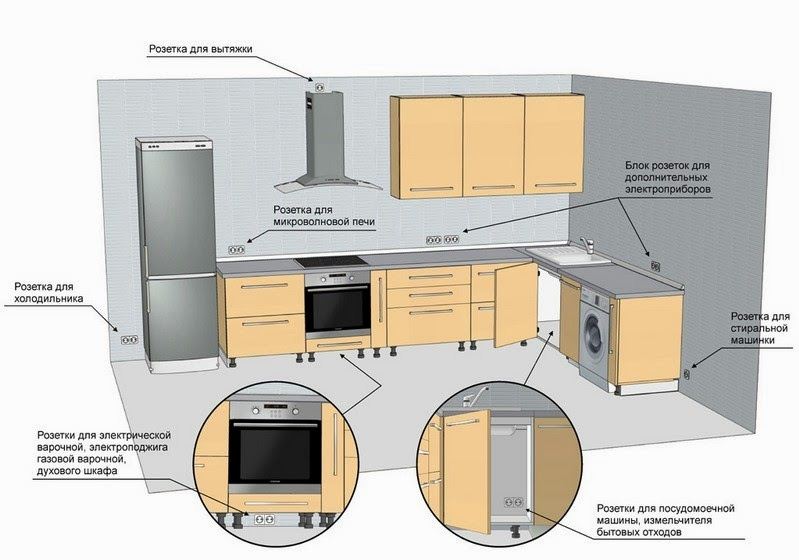

1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности - 20-30 см.
3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

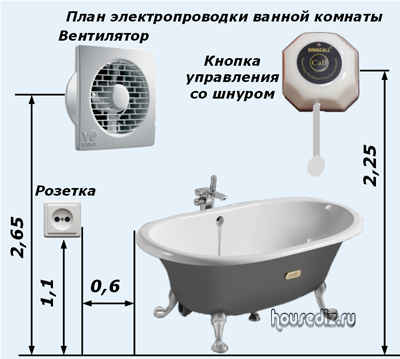

Ванная комната

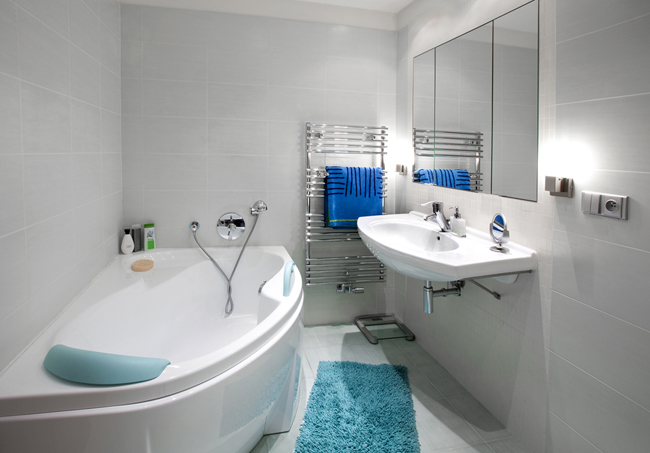

Особенность ванной комнаты - высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
2. Для мелких электроприборов (фена, бритвы и пр.) - 1 метр.
3. Для встроенных приборов (стиральной машины) - 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом - это риск короткого замыкания во время возможного «наводнения» в ванной.

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

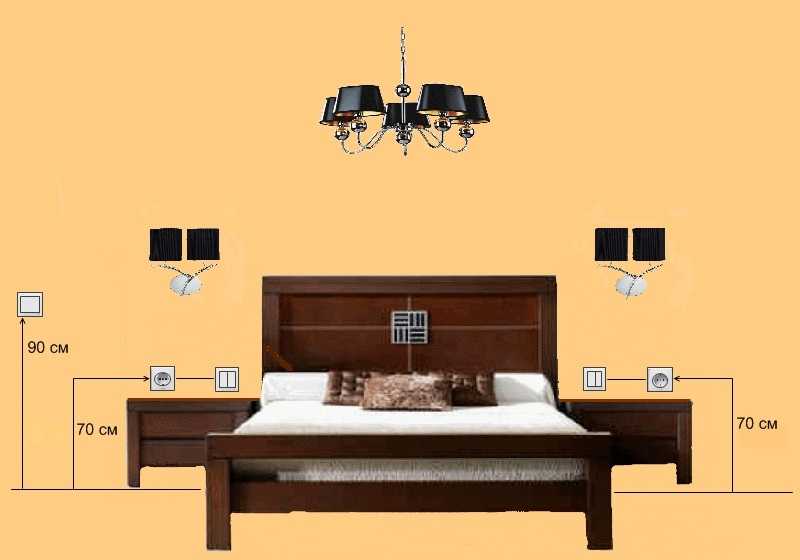

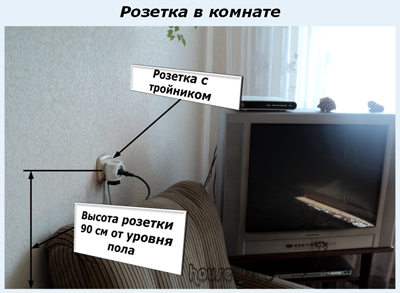

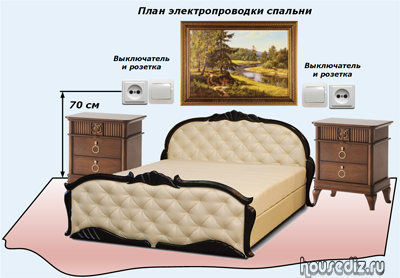

Оптимальный вариант в этом случае - ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

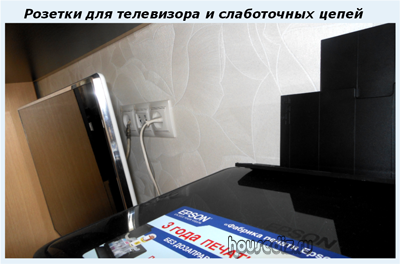

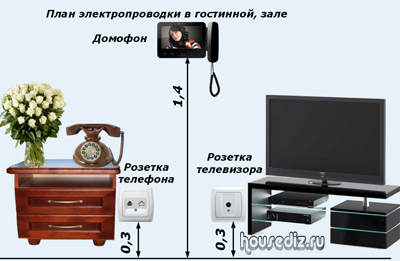

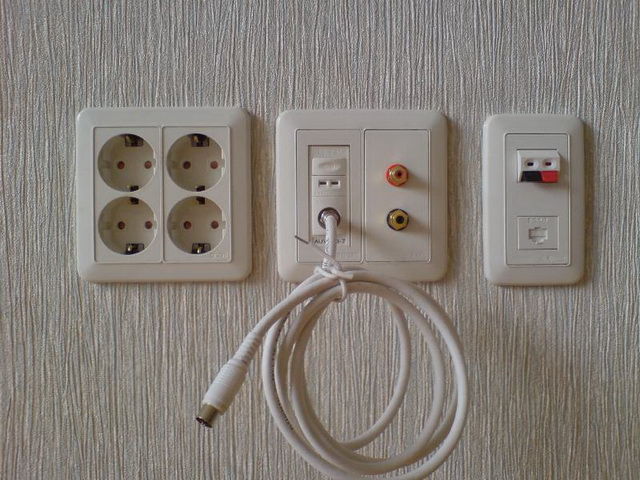

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Основной выключатель в гостиной удобнее располагать при входе. Если используется «сложное» освещение, то потребуются такие же «сложные» выключатели на основе нескольких клавиш.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей - на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

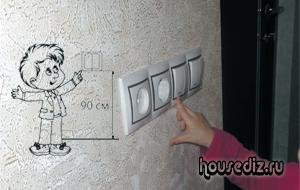

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

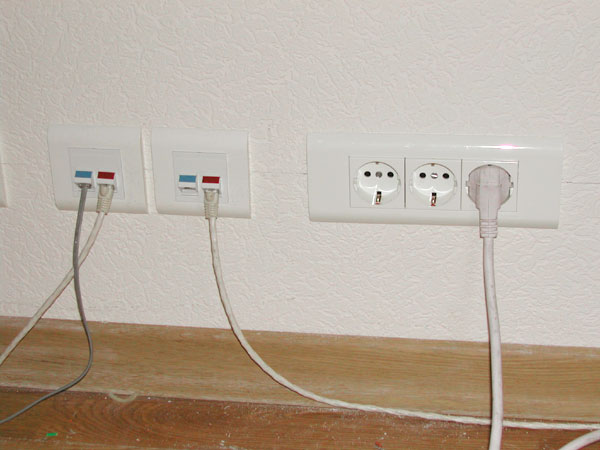

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно ! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

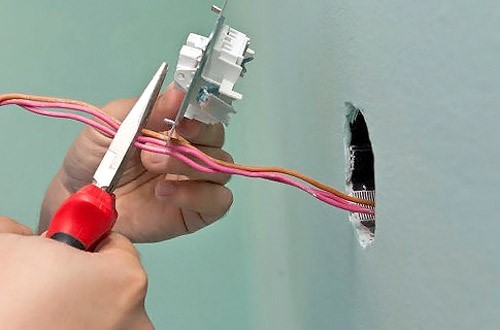

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

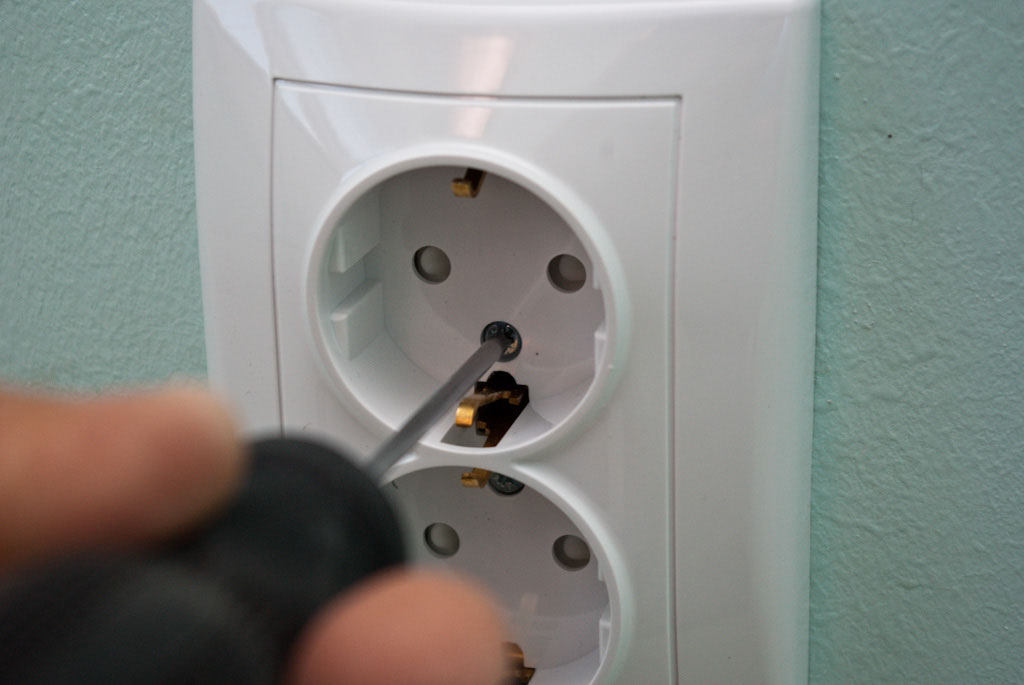

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

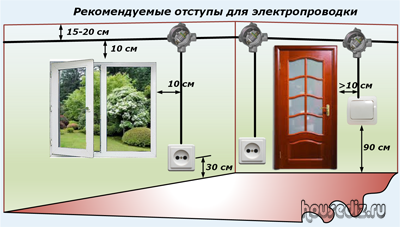

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

При создании дизайнерских замыслов по оформлению комнат часто отходят от сложившихся ранее традиционных способов размещения розеток и выключателей на строительных элементах.

Сейчас все большее внимание уделяется удобству пользования, безопасности эксплуатации, сохранению здоровья жильцов.

Домашний мастер при ремонте электропроводки анализирует уже существующие решения и выбирает то, которое наиболее подходит членам его семьи. Разберем их кратко на небольших примерах с картинками.

Традиционные старые способы

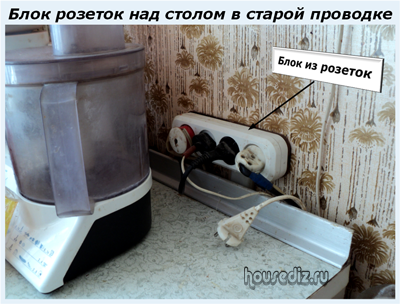

Еще два-три десятилетия назад в нашей стране существовало два варианта расположения выключателей и один для розеток, которые монтировались практически во всех жилых помещениях.

Размещение выключателей

Когда человек входит с улицы в свою квартиру, то его глаза перестраиваются от восприятия солнечного света на полумрак. Для комфортного пребывания в комнате необходимо включать светильники. Поэтому выключатели размещают около входной двери. Ими же удобно отключать свет при уходе из помещения на длительное время.

Раньше выключатель устанавливали двумя способами:

1. непосредственно под потолком;
2. на высоте плеча взрослого человека.

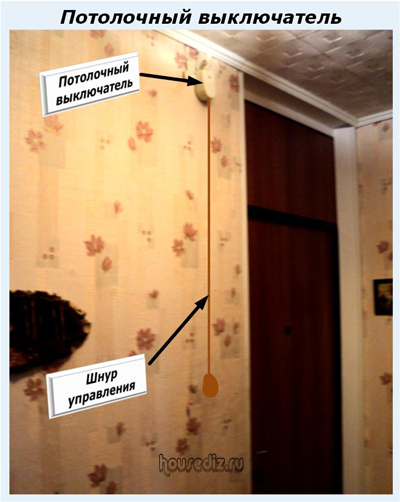

Потолочные конструкции

Выключатель по способу монтажа так и назывался - потолочный. Он располагался на большой высоте, а для удобного им управления вниз опускался шнур.

В этом случае требовалось прокладывать минимальную длину электрических проводов из распределительной коробки, а для коммутаций цепей освещения применялась кнопочная конструкция с пружинным самовозвратом.

Для включения света требовалось просто дернуть за шнур и сразу отпустить его: светильник надежно загорался. Повторное натяжение и отпускание шнура снимало напряжение с лампочек: они гасли.

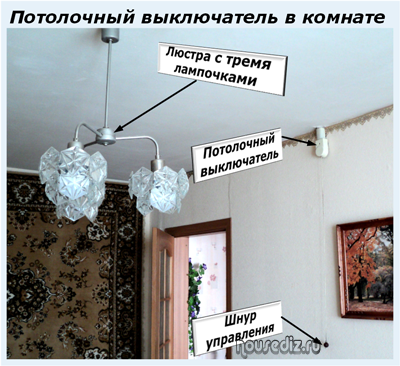

На картинке показан вариант управления одноконтактным выключателем в коридоре для единичной лампочки. Аналогичные модели потолочных устройств могут иметь два контакта, последовательно управляющие разными группами светильников, например, в люстре.

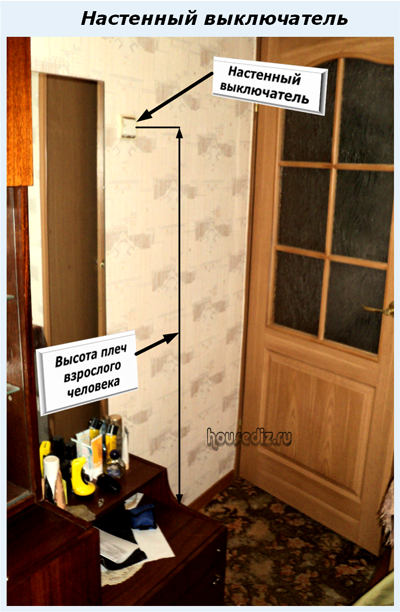

Настенные конструкции

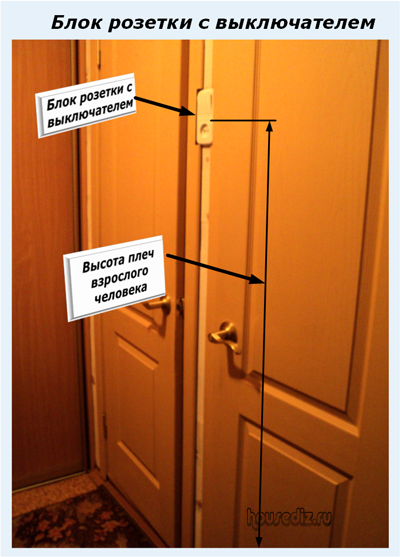

Они тоже располагаются у входной двери, но монтируется в стене на уровне плеч взрослого человека или чуть выше, которому достаточно приподнять руку для включения света.

Расстояние от пола 1,6÷1,8 метра считалось оптимальным, к нему многие привыкли с детства.

На такой же высоте размещали бок выключателей с розеткой. Их часто ставили между дверями ванной и туалета.

Размещение розеток

Установка розеток проводилась на высоте около 90 см пола.

Их небольшого количества сейчас явно не хватает, людям приходится подключать тройники или удлинители. Лучшим решением считается замена их блоками. Однако, стоит понимать, что нагрузку на старые провода следует постоянно учитывать. Иначе в такой электропроводке.

Большинство владельцев квартир до сих пор проживают в домах с подобным расположением розеток и выключателей, привыкли к нему, считают вполне удобным.

Современные дизайнерские решения

Наше население часто произносит слово «Евростандарт» при проведении ремонта, объясняя им то, что существующие строительные методы заимствованы из европейских стран. Однако, как и термин «Евроремонт», он используется только как маркетинговый прием строительных компаний.

На самом деле современные нормативы строительства и действующие в электроустановках правила не ограничивают жестко высоту и количество розеток с выключателями внутри жилых зданий. Они не запрещают размещать коммутационные электрические аппараты на усмотрение владельца там, где ему удобно ими оперировать.

Главное в этом вопросе - выполнить электропроводку так, чтобы она исключала факторы поражения жильцов электрическим током.

Технические ограничения

Современные нормативы строительства:

• рекомендуют удобные для пользователя места;
• требуют применять защитные меры в электрической схеме;
• оговаривают опасные зоны повышенного риска;
• запрещают в них использовать не приспособленные к этим условиям эксплуатации обычные устройства.

Например, строительными правилами СП 31-110-2003 рекомендуется владельцам квартир использовать выключатели, смонтированные около входной ручки двери в помещение на высоте порядка одного метра. Человеку в этом случае не требуется выполнять лишних действий: рука уже находиться около выключателя.

Они же допускают управлять светом потолочными моделями со шнуром, монтировать розетки там, где ими удобно пользоваться и не ограничивают их количество. Ведь нехватка розеток в современных помещения с большим количеством электрических потребителей вызывает необходимость подключать различные тройники, применять удлинители, которые не всегда соответствуют по мощности подключённой нагрузке, создают пожарную опасность.

Электрооборудование на кухне

Правила запрещают располагать розетки и выключатели близко к оборудованию газовых плит или газопроводов. При электрических коммутациях, особенно разрыве мощных нагрузок, возможно образование дуги, искрение, а появление газа в таком месте приведет к возгоранию либо взрыву.

Поэтому ближе 50 см от любых газовых приборов розетки и выключатели устанавливать запрещено.

Ванные комнаты

Во внутреннем пространстве ванной образуется влажная среда, которая является хорошим проводником тока. Поэтому весь объем помещения разбит на зоны безопасности, учитывающие этот фактор. Они показаны на картинке.

Розетки в ванной комнате лучше не использовать.

В качестве исключения правила допускают их установку только в зоне №3, ограничивая приближение к любому водяному оборудованию ванны или раковины на 60 см. Причем требованиями ГОСТа Р 50571.11-96 необходимо обязательно применять в таких помещениях защитные устройства: , разделительные трансформаторы.

Соблюдение этих требований - залог безопасности человека.

Удобство пользования розетками и выключателями необходимо заранее продумывать, планировать до начала ремонта, воплощения дизайнерских замыслов. Для каждой комнаты рекомендуется сделать ее эскиз, учитывающий подробное расположение мебели и к электрическим приборам.

Не стоит забывать о слаботочных цепях: связи, телевидения, сигнализации, компьютерных систем, видеонаблюдения и др.

Создание небольшого запаса розеток и места в кабельных каналах для будущих реконструкций комнат вполне оправдано.

Особенности размещения коммутационных аппаратов

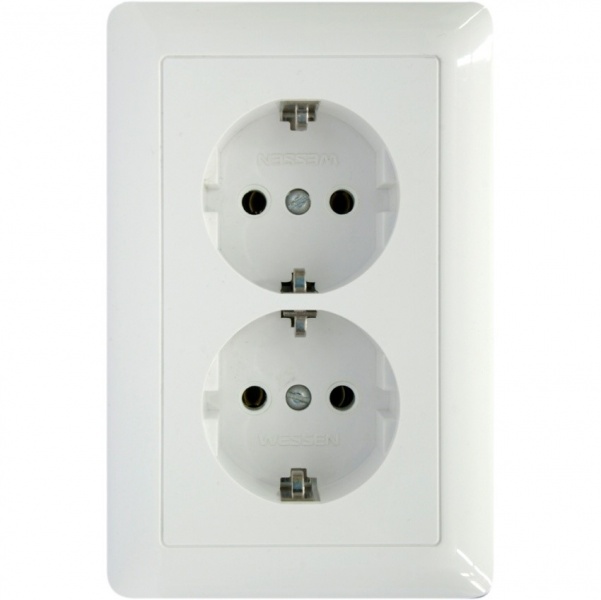

Как располагать розетки

Стационарные электроприборы

Для подключения крупногабаритных стационарных потребителей электрической энергии, таких как морозильники, холодильники, телевизоры, стиральные машины розетки желательно располагать вне обычного поля зрения человека. Тогда они не будут оказывать существенного влияния на общий дизайн комнаты.

Но, это не означает, что доступ электрика к розетке должен быть ограничен, ибо со временем придется ее осматривать, проверять и, вполне возможно, ремонтировать.

Переносные электроприборы

Розетки, предназначенные для питания периодически подключаемых приборов, например, пылесоса, устанавливают однообразно на стене, приподнимая их уровень на одинаковое расстояние около 30 см. Взгляд обычного человека менее замечает их при таком расположении, а удобство пользования не нарушается.

Не стоит бояться монтажа розеток через два-три метра по периметру всех комнат. Они облегчают эксплуатацию большого количества электрических приборов, работающих в быту.

Столы и прикроватные тумбочки

Как располагать выключатели

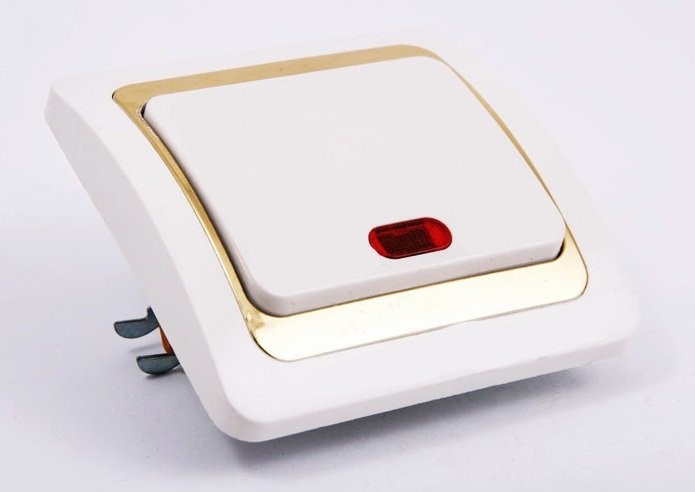

Монтаж выключателя освещения около ручки входной двери наиболее удобен для пользователя. Его следует удалять от проема более чем на 10 см и располагать от пола на высоту 90÷100 см. В этом случае взрослый человек не поднимает высоко руку, а ребенок от четырех лет самостоятельно может пользоваться светом без помощи родителей.

Когда же применяются потолочные выключатели, то окончание шнура управления тоже направляют в эту же точку.

Если в квартире расположен длинный коридор, то по его концам монтируют два проходных выключателя, позволяющих управлять светом одного светильника из противоположных точек.

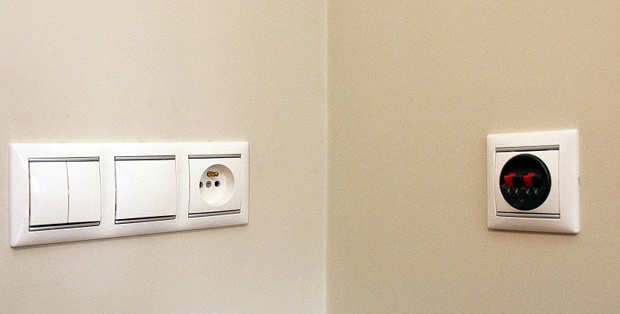

Около входных дверей в небольшие, рядом расположенные помещения, удобно ставить блок из розетки и трехклавишного выключателя, управляющего с этого места светом каждого помещения.

Внутри спальни принято выключать свет прямо из кровати, не вставая с нее, а просто поднимая руку.

В большинстве случаев удаление выключателей на 90 см от уровня пола, а розеток - на 30 считается универсальным и оправдывается на практике.

Особенности планирования мест розеток и выключателей

Объяснения, представленные на картинках, призваны помочь создать рабочий эскиз для электропроводки в различных комнатах.

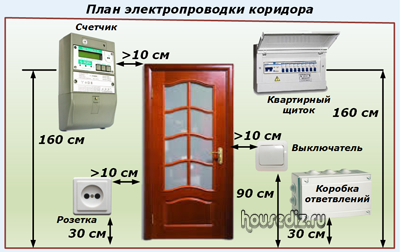

Один из удобных вариантов расположения элементов электропроводки внутри коридора предполагает размещение:

• квартирного электрического щитка с защитами и коммутационными аппаратами;
• электросчетчика, который можно размещать не только внутри щитка, но и отдельно, когда это требуют местные условия;
• выключатели или блок из них;
• розетки;
• ответвительную коробку.

Удобный вариант размещения розеток и выключателей в спальне показан на следующем изображении.

Ванной комнате уже посвящена часть статьи. Ее можно дополнить следующей картинкой.

На кухне всегда необходимо одновременно пользоваться различными приборами: вытяжкой, электрической или газовой плитой, холодильником, мультиваркой, хлебопечкой, кухонным комбайном. Для них требуется большое количество розеток. Лучше монтировать целые блоки.

Их устанавливают над полом на высоте 30 см и поднимают выше уровня стола на 10÷15 см. Розетку для вытяжки монтируют на высоту около 2,65 метра.

В гостиной комнате учитывают места расположения розеток для телефона, компьютера, телевизора, домофона.

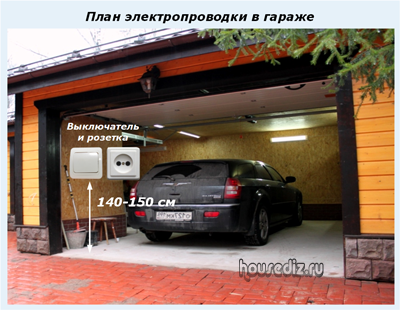

В помещениях, предназначенных для технических целей, например, гаража, установку розеток и выключателей тоже следует хорошо продумать.

Обычно их располагают не ближе 10 см от проема стены на высоте 140-150 см. Это позволяет удобно пользоваться электрическим инструментом.

Примеры размещения розеток и выключателей в современных квартирах

По местным условиям выключатели и розетки коридора пришлось монтировать рядом с входной дверью на стороне, противоположной от ручки.

Розетка для электрифицированной детской железной дороги возвышается над столом на 20 см.

Розетки для видеотехники и слаботочных цепей закрыты экраном телевизора от посторонних глаз, а доступ к ним домашнего мастера остался свободным.

На кухне внутрь контактов розетки установлены предохранительные пластмассовые заглушки, исключающие случайный контакт ребенка с напряжением электрической сети.

Нижний блок розеток, спрятанный под столом приготовления пищи, предназначен для постоянно подключенных бытовых приборов.

Приведенные фотографии наглядно показывают, что при создании дизайна комнат точно выдерживать рекомендованную высоту и местоположение розеток или выключателей необязательно. Достаточно соблюсти допустимые расстояния до опасных для электропроводки зон, а монтаж коммутационных аппаратов следует выполнять с учетом индивидуальных особенностей помещений, удобства эксплуатации жильцами.

Чтобы избежать совершения характерных ошибок, которые усложняют бытовые условия, рекомендуем посмотреть поучительный видеоролик, посвященный неудобному расположению розеток, выключателей, светильников и мебели. Он наглядно позволяет учиться на чужих ошибках и не совершать своих.
