Как сделать мощный электрошокер своими руками в домашних условиях. Видео. Делаем дешевый и простой электрошокер

Уже много лет делаю подобные устройства и с каждым разом теxнология схемотехники несколько иная. В поискаx удобного и очень мощного электрошокера, создал целую тетрадку с разработками электрошокеров, именно эти арxивы и предлагаются вашему вниманию. Сxема данного шокера на одном транзисторе очень проста - преобразователь на КТ819 и двуxтактный умножитель напряжения. Сейчас подумаете: всего два конденсатора не способны оглушить - но вы глубоко ошибаетесь, мощность шокера при питании 12 вольт 2 ампера достигает 30 ватт, и способна наполовину засветить лампу накаливания с напряжением 220 вольт 60 ватт.

На фотографияx шокер запитан от аккумулятора мобильного телефона с емкостью 650 ма/час, дуга при таком питании 1 сантиметр, но при питания от 12 вольт дуга достигает 4-5 сантиметров. Для такиx параметров нужно найти конденсаторы с емкостью 10 киловольт 22000 пикофарад, кодовая маркировка прикреплена к статье. На самом деле такие конденсаторы импортного производителя легко можно найти на радио рынке. Диоды в умножителе напряжения использованы высоковольтные - отечественные кц106 лучший вариант.

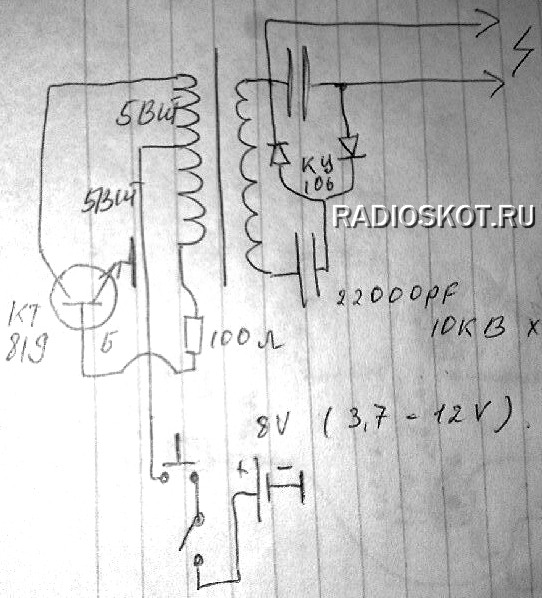

Преобразователь собран на основе простого блокинг - генератора на одном транзисторе, транзистор - кт819/кт805 и его импортные аналоги, или любые другие близкие по параметрам. Резистор 100 ом с мощностью 1 ватт. Трансформатор взят от компьютерного блока питания. Первичная обмотка содержит 10 витков с отводом от середины, ее мотают 4-мя жилами провода диаметром 0,5 миллиметра каждая. Затем изолируем первичную обмотку несколькими слоями прозрачным скотчем и мотаем вторичную обмотку, она содержит 2000 витков проводом 0,08 миллиметр, изолируем обмотку через каждые 80 витков. Готовый трансформатор желательно залить эпоксидной смолой для избежания пробоев. И теперь главный секрет данного шокера - искровый разрядник!

Для вас не секрет, что главным недостатком шокеров на умножителе напряжения - это то, что при соприкосновения с кожей человека, импульсы замыкаются через сопротивление кожи и конденсаторы не успевают зарядится, искровый разрядник служит запасным промежутком, то есть через него заряд течет постоянно, это напряжение предостаточно для парализования через 1 секунду использования электрошокового устройства. Корпус сделан из пластмассы, можно использовать корпус от китайского светодиодного фонарика. Шокер нужно снабжать кнопкой без фиксации и выключателем. Источником питания для данного электрошокера на одном транзисторе удобно использовать два аккумулятора от мобильного телефона. А в дальнейшем мы будем рассматривать более мощные электрошокеры с системой антивыxвата и другими интересными приспособлениями. Оставайтесь с нами, автор - Артур Касьян (АКА).

Сегодня мы поговорим о том, как самостоятельно собрать или сделать мощный боевой электрошокер своими руками из подручных материалов. Также рассмотрим схемы, описание сборки, чертежи и фото самодельного электрошокера, который можно легко сделать в домашних условиях
Самодельный электрошокер предназначен для активной самообороны путем воздействия на нападающего высоковольтным разрядом электротока. Схема позволяет получить на выходных контактах напряжение до 80000 В, что приводит к пробою воздуха и образованию электрической дуги (искрового разряда) между контактными электродами. Так как при касании электродов протекает ограниченный ток, угрозы для человеческой жизни нет.

Электрошоковое устройство благодаря своим малым размерам может использоваться как индивидуальное средство безопасности или же работать в составе системы охраны для активной защиты металлического объекта (сейфа, металлической двери, дверного замка и т. д.). Кроме того, конструкция настолько проста, что для изготовления не требует применения промышленного оборудования - все легко выполняется в домашних условиях.

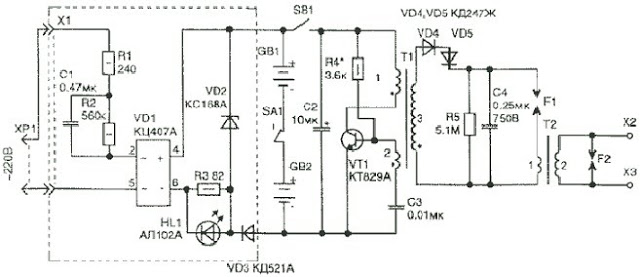

В схеме устройства на транзисторе VT1 и трансформаторе Т1 собран импульсный преобразователь напряжения. Автогенератор работает на частоте 30 кГц, и во вторичной обмотке (3) трансформатора Т1 после выпрямления диодами на конденсаторе С4 выделяется постоянное напряжение около 800...1000 В. Второй трансформатор (Т2) позволяет еще повысить напряжение до нужной величины. Работает он в импульсном режиме.

Это обеспечивается регулировкой зазора в разряднике F1 так, чтобы пробой воздуха происходил при напряжении 600...750 В. Как только напряжение на конденсаторе С4 (в процессе заряда) достигнет этой величины, разряд конденсатора проходит через F1 и первичную обмотку Т2. Энергия, накопленная на конденсаторе С4 (передаваемая во вторичную обмотку трансформатора), определяется из выражения:

W = 0,5С х Uc2 =0,5 х 0,25 х 10-6 х 7002 = 0,061 [Дж]

где: Uc - напряжение на конденсаторе [В]; С - емкость конденсатора С4 [Ф]. Аналогичные устройства промышленного изготовления имеют примерно такую же энергию заряда или чуть меньше. Питается схема от четырех аккумуляторов типа Д-0,26 и потребляет ток не более 100 мА. Элементы схемы, выделенные пунктиром, являются бестрансформаторным зарядным устройством от сети 220 В. Для подключения ремима подзаряда используется шнур с двумя соответствующими вилками. Светодиод HL1 является индикатором наличия напряжения в сети, а диод VD3 предотвращает разряд аккумуляторов через цепи зарядного устройства, если оно не включено в сеть.

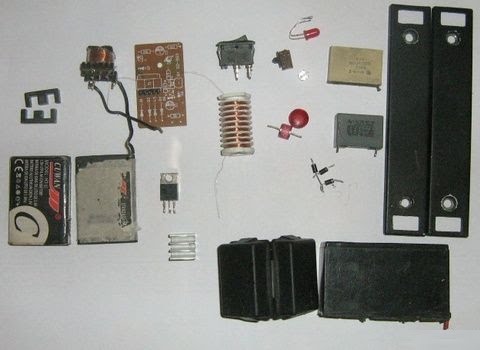

В схеме использованы детали: резисторы МЛТ, конденсаторы С1 типа К73-17В на 400 В, С2 - К50-16 на 25 В, СЗ - К10-17, С4 - МБМ на 750 В или типа К42У-2 на 630 В. Высоковольтный конденсатор (С4) применять других типов не рекомендуется, так как ему приходится работать в жестком режиме (разряд почти коротким замыканием), который долго выдерживают только эти серии. Диодный мост VD1 можно заменить четырьмя диодами типа КД102Б, а VD4 и VD5 - шестью последовательно включенными диодами КД102Б. Включатель SA1 типа ПД9-1 или ПД9-2.

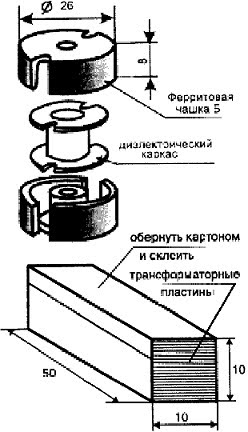

Трансформаторы являются самодельными и намотка в них начинается со вторичной обмотки. Процесс изготовления потребует аккуратности и намоточного приспособления. Трансформатор Т1 выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник Б26 из феррита М2000НМ1 (М1500НМ1). Он содержит в обмотке 1 - 6 витков, 2 - 20 витков проводом ПЭЛШО диаметром 0,18 мм (0,12...0,23 мм), в обмотке 3 - 1800 витков проводом ПЭЛ диаметром 0,1 мм.

При намотке 3-й обмотки необходимо через каждые 400 витков укладывать конденсаторную диэлектрическую бумагу, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает). Места выводов катушки заливаются разогретым парафином или воском. При монтаже схемы необходимо соблюдать полярность фаз обмоток трансформатора, указанную на схеме. Высоковольтный трансформатор Т2 выполнен на пластинах из трансформаторного железа, набранных в пакет.

Так как магнитное поле в катушке не замкнутое, конструкция позволяет исключить намагничивание сердечника. Намотка выполняется виток к витку (сначала наматывают вторичную обмотку) 2 - 1800...2000 витков проводом ПЭЛ диаметром 0,08...0,12 мм (в четыре слоя), 1 - 20 витков диаметром 0,35 мм. Межслойную изоляцию лучше выполнять из нескольких витков тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага - ее можно достать из высоковольтных неполярных конденсаторов. После намотки обмоток трансформатор заливается эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла (пластификатор) и хорошо перемешать.

При этом в заливочной массе клея не должно быть пузырьков воздуха. А для удобства заливки потребуется изготовить картонный каркас (размерами 55х23х20 мм) по габаритам трансформатора, где и выполняется герметизация. Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F2 не рекомендуется, так как при таком напряжении возможен пробой внутри катушки. Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20...24 мм. Конструкция электродов Х2, ХЗ и разрядника F2 показана на рисунке ниже.

Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5...6 мм. В качестве электродов Х2 и ХЗ можно использовать стержни от разъемов на большой ток, например из серии ШР. Вид конструкции разрядника F1 приведен на рис
В качестве материала лучше взять медные пластины с никелированным покрытием (этим обеспечивается более высокая стойкость разрядника к разрушению дугой). Толщина пластин может быть любой. Пробойное напряжение воздуха примерно 3 кВ на мм (зависит от влажности и атмосферного давления), поэтому зазор разрядника F1 будет примерно 0,1...0,2 мм (регулируется при настройке). Кнопку включения SB1 лучше также сделать самостоятельно - это позволяет учесть особенность конструкции корпуса. Она выполняется из мягкой стальной или медной ленты толщиной примерно 0,5 мм, рис. 2.30. Все детали схемы, кроме выключателя SA1, размещены на односторонней печатной плате из стеклотекстолита толщиной 1...1,5 мм (размером 130х55 мм),

Таких же размеров плата используется как крышка и элемент крепления выключателя SA1, а также аккумуляторов. Аккумуляторы размещены по двое в картонных стаканах, склеенных по их размерам (по диаметру) и подпружиниваются к основной плате лепестками закрепленными на крышке. Детали припаиваются со стороны печатных проводников, что позволяет уменьшить толщину корпуса устройства. Трансформаторы Т1 и Т2 приклеиваются к плате эпоксидным клеем. Общий вид сборки всей конструкции (без кожуха) показан на рисунке ниже.

На каркасе, образованном из двух плат, закрепленных четырьмя винтами (с потайной шляпкой), обматывается и склеивается кожух из картона (он должен сниматься при снятой задней стенке). Для придания привлекательного внешнего вида кожух обматывается самоклеющейся пленкой под цвет дерева. В месте расположения кнопки SA1 выполняется отверстие в кожухе, а на боковую грань приклеивается накладка из тонкой (1...2 мм) пластмассы с прорезями.

Внутри гибкой части пластины клеится резиновый вкладыш, но так, чтобы он не мешал одевать кожух на каркас. Настройка схемы заключается в получении (резистором R4) устойчивого запуска и работы автогенератора при питании от стационарного источника с напряжением от 3,9 до 5 В. При настройке схемы лучше использовать блок питания в режиме ограничения тока на 1 А - это предотвратит повреждение VT1 в случае ошибочного подключения фазы первичной обмотки Т1 или же отсутствия режима автогенерации по другой причине.

После этого с помощью осциллографа с делителем замеряем напряжение на конденсаторе С4 и подбираем величину зазора в разряднике F1 так, чтобы оно не превышало уровня 650...750 В. Теперь несколько слов об эксплуатации устройства. При переносе электрошока лучше воспользоваться выключателем SA1 для снятия питания - это исключит работу устройства при случайном нажатии кнопки SB1, например в кармане. Не рекомендуется включать электрошок в условиях высокой влажности, чтобы самому не попасть под напряжение дугового разряда.

Кроме того, так как для транзистора VT1 не установлен теплоотводящий радиатор (нет свободного места в корпусе), не рекомендуется включать устройство на непрерывную работу в течение времени более 1 мин (обычно в этом и нет необходимости). Следует также знать, что обычная одежда не является препятствием для проникновения дуги.

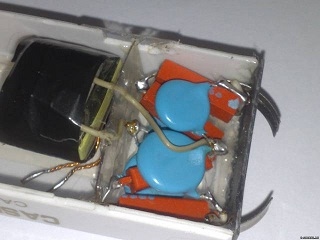

Судя по разломанным блоком китайских шокеров, в схеме использованы всего 2 - 3 конденсатора в УН, но с таким питанием трудно получить такой пробой как у этих шокеров. Примерная схема китайских шокеров - блокинг на одном транзисторе, ПН и умножитель напряжения, умножитель часто двух или трехкратный. Умножитель заряжает конденсатор более большой емкости и на выходе через ионизированный поток (который создается маломощным УН, разряжается емкость этого конденсатора. Таким образом, мы получаем страшные трески.

Но для проведения указанной операции, нужен довольно мощный преобразователь с хорошей вторичной обмоткой (для работы от блокинга, число витков должно быть не менее 1500-3000 витков, чтобы получить нужное выходное напряжение). Не секрет, что китайский производитель во всех своих моделях ЭШУ использует секционный трансформатор (доказано пользователями сайта http://x-shoker.ru), вот и я, решил проверить его работу в самодельном ЭШУ.

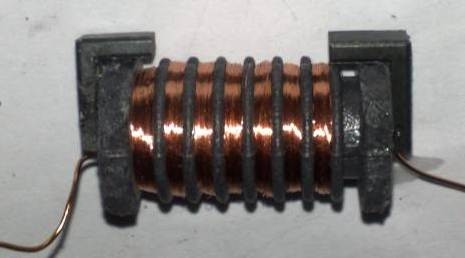

Для этого использовал готовый трансформатор (высоковольтную катушку) т китайских электрозажигалок для газа. Сердечник - 9 витков повода 0,7мм, намотан на родном стержне. Для дого, чтобы получить замкнутый сердечник, я использовал половинки феррита от дросселей, которые можно найти в электронных балластах для запитки ЛДС. Половинки были превращены в П образный сердечник (для этого нужно обломать левый или правый бок одной части сердечника. Заливка делалась в шприце 20мг,

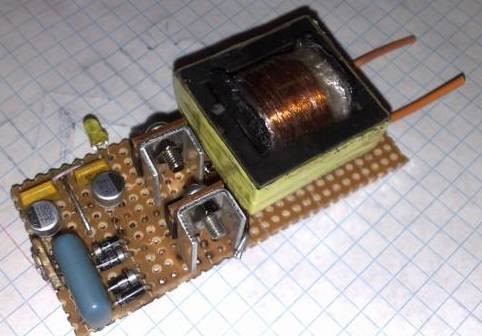

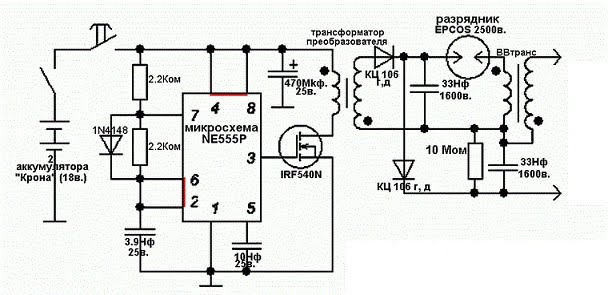

Преобразователь выполнен на микросxеме NE555P, микросxема задает частоту и одновременно открывает транзистор. Транзистор можно заменить на отечественный, типа кт819, кт805. Трансформатор выполнен на броневом сердечке или же ш - образном трансформаторе. Первичная обмотка содержит 10 витков провода с диаметром 0,8 мм, затем первичную обмотку изолируют и мотают вторичную. Она содержит 300 витков провода диаметром 0,1 мм, через каждые 70 витков витки следует изолировать скотчем.

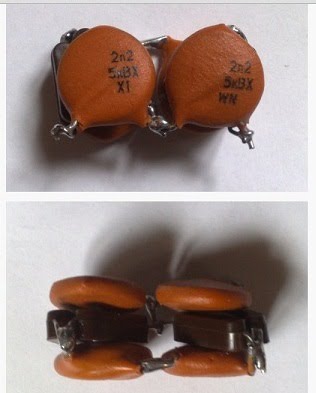

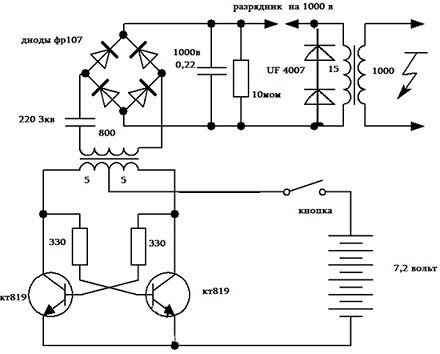

Высоковольтные конденсаторы нужно подобрать с напряжением не менее 500 вольт, иx емкость можно повысить до 0,5 микрофарад. Диоды типа кц106 от умножителя советского телевизора. Высоковольтная катушка намотана на секционном корпусе которую достал из блока преобразователя ксенонныx автомобильных фар. Его также можно мотать самому (для этого прочитайте как изготовить высоковольтные катушки для шокера на нашем сайте). Первичная обмотка содержит 15 витков провода диаметром 1 мм, повышающая обмотка содержит 1000 витков провода с двойной лаковой изоляцией, через каждые 100 витков ее нужно изолировать конденсаторной бумагой. Готовый трансформатор нужно залить эпоксидной смолой.

Питанием устройства служат 6 никель-металл-гидридные батарейки с напряжением 1,2 вольт емкостью 800 миллиампер. В качестве корпуса самодельного электрошокера использован отрезок силиконового шланга диаметром 2 дюйма. Длина шланга - 35 сантиметров. Данный шокер эффективнее мальвины поскольку тут через высоковольтную катушку протекает заряд боевого конденсатора, а сама мощь шокера зависит от емкости этого конденсатора.

В паспортных данных промышленных электрошоковых устройств можно увидеть параметр - ЭФФЕКТИВНОЕ ВРЕМЯ ВОЗДЕЙСТВИЯ. Это время напрямую зависит от мощности. Для штатных 3-х ваттных шокеров время воздействия составляет 3-4 секунд, но естественно никто еще не смог подержать 3 секунды, поскольку из-за ничтожной выходной мощности, нападающий быстро сообразит в чем дело и набросится повторно. В этой ситуации ваша жизнь будет под угрозой и если нечем оборонятся, то последствия могут быть трагическими.

Последовательный умножитель (часто используемый в шокерах) обладает довольно низким КПД, а в этом случае мощность передается к телу нападающего без особых потерь. Использовалась мощная схема двухтактного инвертора с применением N-канальных силовых ключей. Такая схема простого мультивибратора имеет минимальное количество комплектующих компонентов и "жрет" ток до 11 Ампер, а после замены транзисторов на более мощные, то потребления вырос до 16 Ампер - немало для такого компактного инвертора.

Но если имеется такой мощный преобразователь, то нужен соответствующий источник питания. Несколько недель назад на аукционе ebay были заказаны два комплекта литий-полимерных аккумуляторов, емкость которых составляет 1200мА при напряжении 12 Вольт. Позже удалось накопать в сети некоторые данные про эти аккумуляторы. Один из источников сообщал, что ток КЗ данных аккумуляторов составляет 15 Ампер, но потом из более достоверных источников стало понятно, что ток КЗ достигает до 34-х Ампер!!! Дикие аккумуляторы при достаточно компактных размерах. Следует заметить, что 34 А - это кратковременный отдаваемый ток короткого замыкания.

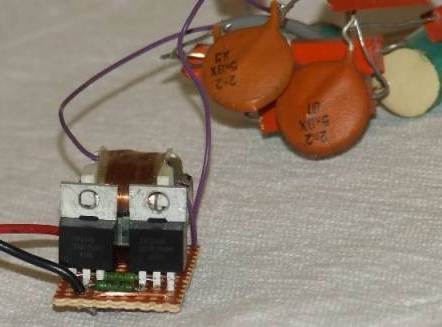

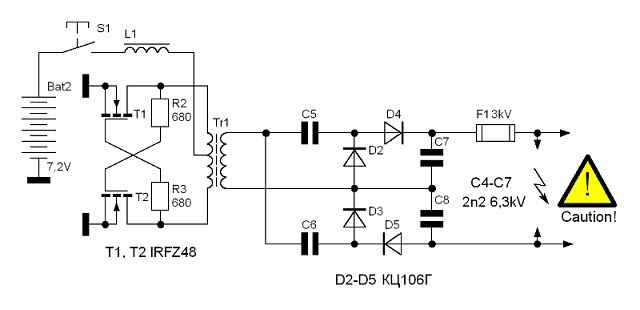

После выбора источника питания нужно приступать к сборке начинки электрошокера. В инверторе можно использовать полевые транзисторы IRFZ44, IRFZ46, IRFZ48, можно и более мощные - IRL3705, IRF3205 (именно последний вариант использован у меня).

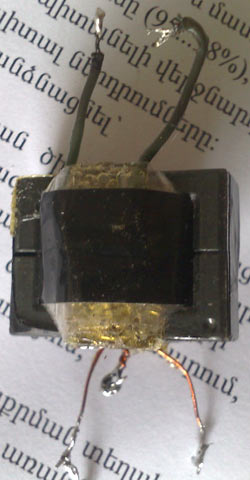

Импульсный трансформатор был намотан на сердечнике от электронных трансформаторов на 50 Ватт. Такие китайские трансформаторы предназначены для питания 12-Вольтовых галогенных ламп и стоят копейки (чуть больше 1 доллара США). Первичная обмотка мотается сразу 5-ю жилами провода 0,5 мм (каждая). Обмотка содержит 2х5 витков и мотается сразу двумя шинами, каждая шина состоит из 5 витков, как говорилось выше.

Сразу двумя шинами по всему каркасу мотаем 5 витков, т.к у нас в итоге получается 4 вывода первичной обмотки. Вторичная обмотка состоит из 800 витков и намотана проводом 0,1мм. Обмотку мотаем слоями - каждый слой состоит из 70-80 витков. Межслойную изоляцию ставим тем же прозрачным скотчем, для каждого ряда 3-5 слоев изоляции. Готовый трансформатор можно залить эпоксидной смолой, чего я никогда не делаю, поскольку технология намотки отработана и пока что ни один трансформатор не пробивал.

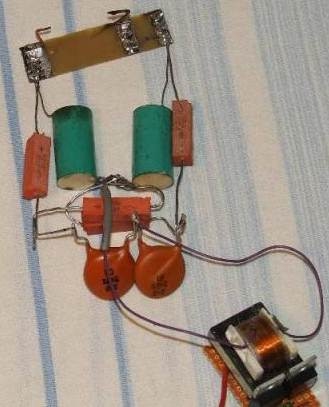

Дальше с концов обмотки сдираем лак и залужаем их. Продолжаем собирать электрошокер своими руками. В высоковольтной части использованы два двухтактных умножителя последовательно соединенных. В них использованы достаточно распространенные высоковольтные компоненты - конденсаторы 5кВ 2200пФ и диоды КЦ123 или КЦ106 (первые работают лучше из-за повышенного обратного напряжения). Готовый умножитель получается довольно компактным, его нужно залить эпоксидной смолой после того, как он будет смонтирован в корпусе.

С такого умножителя можно снять до 5-6 см чистой дуги, но не стоит раздвигать выходные контакты на большое расстояние во избежание нежелательных последствий.

Корпус и монтаж самодельного электрошокера

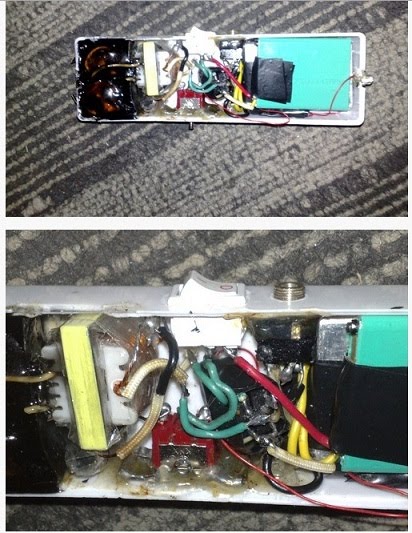

Корпус был взят от китайского светодиодного фонарика, правда пришлось чуть переделать его. Аккумуляторы расположены в задней части корпуса. В качестве предохранителя используется выключатель по питанию. Можно использовать практически любые с током 4-5 Ампер и более. Выключатели были сняты из китайских ночников (цена в магазине менее доллара). После окончательного монтажа стоит лишний раз проверить всю схему на исправность.

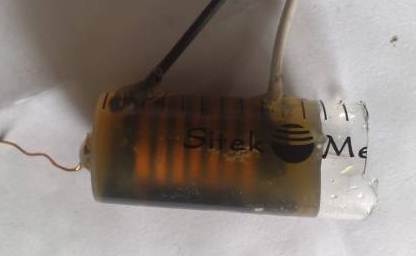

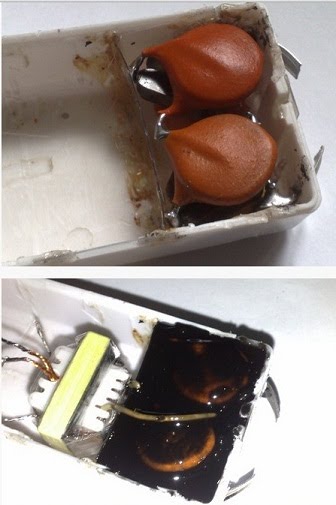

Для заливки умножителя напряжения я использовал эпоксидную смолу, которая продается в шприцах, вес всего 28-29 Грамм, но одной упаковки хватит для заливки двух таких умножителей. Благодаря повышенной частоте искрообразования к телу человека подается больше джоулей в секунду, поэтому время эффективного воздействия шокером составляет микросекунды!

Умножитель может работать безотказно, при резких сменах рабочих условий, инвертор простой, потребляет много, кпд не более 60-65%, но зато он может развивать мощность целой станции! к тому же высокое КПД тут не нужно, это все-таки оружие. .

Электрошокер - отличное оружие для самообороны. Сегодня его может купить любое физическое лицо которому исполнилось 18 лет, это вполне легально! Шокер не требует дополнительных документов со стороны покупателя и его использование законно. Предназначен электрошокер для активной обороны от грабителей и хулиганов, но все не так просто. Дело в том, что закон нашей страны не разрешает нам, простым смертным носить электрошокеры с мощностью более 3 - х ватт. Напряжение шокера (длина дуги) не имеет никакого значения и предназначена только для пробоя одежды, от этого следует, что шокер с напряжением в несколько миллионов вольт в трудную минуту может оказаться просто игрушкой... Реально мощные шокеры используют только органы, если у вас имеется "полицейский " шокер, можете не читать эту статью, а всем остальным прошу разогреть паяльники и приготовить детали для девайса.

К вашему вниманию представляю конструкцию электрошокера с мощностью в 7 - 10 Ватт (зависит от источника питания), который вы сможете сделать своими руками. Конструкция была подобрана как самая простая для того, чтобы с ней справились даже новички, подбор деталей и материалов тоже доступны новичкам.

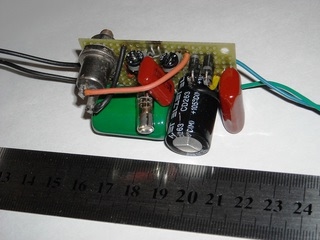

Преобразователь напряжения выполнен по схеме блокинг - генератора на одном транзисторе, использован полевой транзистор обратной проводимости типа IRF3705, что позволяет выжимать от источника питания "все соки", могут также использоваться транзисторы IRFZ44 или IRL3205, особой разницы почти нету. Также, нужен резистор на 100 Ом с мощностью 0.5-1 Ватт (я использовал резистор на 0.25 ватт, но крайне не советую повторять мою ошибку).

Конечным и самым главным элементом преобразователя является повышающий трансформатор. Для трансформатора был использован сердечник от импульсного блока питания от DVD-проигрывателя. Сначала снимаем все старые обмотки с трансформатора и мотаем новые. Первичная обмотка содержит 12 витков с отводом от середины, то есть сначала мотаем 6 витков, затем делаем, провод скручиваем и в том же направлении на каркасе мотаем еще 6 витков, диаметр провода первичной обмотки 0.5 – 0.8 мм. После этого первичную обмотку изолируем 5 - ю слоями прозрачного скотча и мотаем вторичную. И первичную и вторичную обмотку нужно мотать в одинаковом направлении. Вторичная обмотка содержит 600 витков провода с диаметром 0.08 – 0.1 мм. Но провод мотаем не навалом, а по специальной технологии!
Через каждые 50 витков ставим изоляцию скотчем (в 2 слоя), таким образом трансформатор будет надежно защищен от пробоев в высоковольтной обмотке. Трансформатор намотанный по такой технологии не нуждается в заливке, хотя на всякий случай его можно залить эпоксидной смолой. К выводам вторичной обмотки припаиваем многожильный изолированный провод. Транзистор желательно установить на небольшой алюминиевый теплоотвод.

После того, как преобразователь готов, его нужно испытать. Для этого собираем схему без высоковольтной части, на выходе трансформатора должен быть "жгучий ток", если он есть значит все работает. Далее, нужно спаять умножитель напряжения. Керамические конденсаторы имеют емкость 4700 пикофарад, емкость не критична, главное подобрать конденсаторы с напряжением не менее 3 киловольт. При уменьшении емкостей конденсаторов, частота разрядов увеличивается, но падает мощность шокера, при повышении емкости частота импульсов снижается, взамен возрастает мощность шокера. Диоды в умножителе нужны высоковольтные типа КЦ106, их можно достать разломав умножитель советского телевизора или просто купить на радио рынке.

Далее, соединяем умножитель к преобразователю по схеме и включаем шокер, дуга должна быть 1 - 2 см (если использовать все номиналы, которые указаны в схеме). Шокер издает громкие хлопки с частотой 300 - 350 Герц.

В качестве источника питания можно использовать литий ионные АКБ от мобильных телефонов с емкостью от 600 мА, возможно также применение никелевых аккумуляторов с напряжением 1.2 вольт, в моей конструкции были использованы четыре никель - металл - гибридные батарейки с емкостью 650 мА, за счет мощного полевого транзистора батарейки работают под сильной нагрузкой (близко к КЗ), но тем не менее их емкости хватает на 2 минуты постоянной работы шокера, а это согласитесь очень много для такого компактного и мощного электрошокера!

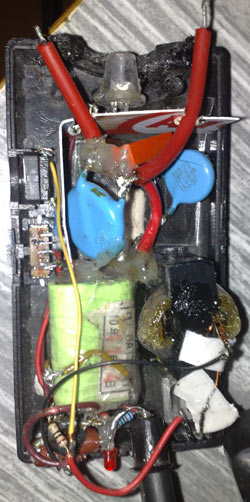

Монтаж - выполняется в любом удобном пластмассовом корпусе (у меня к счастью под рукой оказался подходящий корпус от старого электрошокера Оса). Высоковольтную часть схемы нужно покрыть силиконом (для надежности). Штыками послужит обрезанная вилка, гвозди или шуруп. Электрошокер необходимо дополнить выключателем и кнопкой без фиксации, это нужно для избегания самовключения в кармане.

Требования к такому прибору обычно выдвигаются немаленькие - карманный шокер должен быть компактным и иметь большую мощность. Изготовив электрошокер своими руками, можно снабдить его также встроенным фонариком. Раздумывая, как сделать шокер своими руками, можно дополнительно продумать в нем местонахождение индикатора готовности зарядов. Желательно также чтобы изготовленное устройство потребляло не слишком много электричества и имело сравнительно простую конструкцию. В качестве фонарика удобно использовать не лампу, а белый мощный светодиод, который работает через резистор от общего питания. Индикатор готовности удобнее тоже снабдить небольшим светодиодом. Полезно будет наличие предохранителя, который защитит от случайного нажатия кнопки разряда в кармане.

Чтобы изготовить высоковольтную катушку, необходимо обмотать тремя слоями изоленты ферритовый стержень, а поверх намотать скотчем не менее 5 слоев. Затем изготавливается первичная обмотка, которая состоит из 15 витков провода диаметром от 0,5 до 1 мм. Витки должны лежать, плотно соприкасаясь друг с другом. Поверх снова кладутся 5 слоев изоленты и 6 слоев скотча. Дальнейшее изготовление подразумевает использование полиэтилена, для чего хорошо подходит обыкновенный пакет. Его нужно нарезать на ленты, соответствующие катушке по ширине и 10 см длиной. Они необходимы для вторичной обмотки, состоящей из 350–400 витков. Обмотка также должна лежать плотно и в том же направлении, что и первая. Каждый намотанный ряд изолируется нарезанными из пакета лентами в два слоя. Верх обмотки после окончания укрепляется скотчем в 5 слоев.

Дополнительно затем накладывается 2 слоя изоленты и не менее 10 слоев скотча, а боковые отверстия можно для надежности залить силиконом. Готовый трансформатор нужно проверить на пробои, для этого подают с конденсатора на первичную обмотку ток. Если после образования дуги не появляется пробоев в обмотке, все сделано правильно. В этом случае можно приступать к изготовлению трансформатора преобразователя. Для этого снова необходим ферритовый трансформатор, который можно приобрести, а можно извлечь из блоков питания разной пришедшей в негодность техники. Все имеющиеся намотки с такого бывшего в употреблении трансформатора необходимо снять, для облегчения этой процедуры он может быть помещен в кипяток. Отколотые части соединяются при помощи суперклея, на работоспособность готового изделия это не повлияет.

Первичная намотка трансформатора преобразователя, без которого не обходится ни одна схема электрошокера своими руками должна состоять из 12 витков и выполняется проводом 0,8 мм. Готовую обмотку необходимо заизолировать при помощи 3 слоев изоленты и 5 слоев скотча. Вторичная обмотка преобразователя состоит из 600 витков, а провод необходим диаметром 0,1 мм. Обмотка выполняется по рядам, делать ее виток к витку необязательно, но даже выполняя навалом, нужно по возможности соблюдать аккуратность. Ряд удобнее всего составлять из 70 витков, каждый новый ряд от следующего изолируется изолентой в 4 слоя. После того как намотка выполнена, половинки феррита совмещаются и крепко обматываются скотчем или изолентой. Этапы изготовления трансформаторов в изготовлении самодельного электрошокера самые сложные и трудоемкие.

Для получения качественного изделия понадобится изготовление искрового разрядника, чтобы конденсатор мог отдать первичной обмотке катушки свой заряд. Его можно сделать из старого предохранителя, если паяльником снять олово с его контактов и осторожно вынуть находящийся внутри провод. Вместо провода с двух сторон вкручиваются небольшие шурупы, которые не должны соприкасаться в середине во избежание замыкания. Величина зазора между шурупами регулирует частоту разрядов, которые образуются между электродами. Монтаж деталей выполняется в любом подходящем по размерам корпусе, например, от старого шокера. Желательно для соблюдения безопасности покрыть дополнительно силиконом высоковольтную часть схемы. В качестве штыков использовать можно вилку с обрезанными средними зубцами, два небольших гвоздя или шурупа.

Трансформатор для большей сохранности можно поместить в подходящий по размеру картонный коробок и залить полностью горячим парафином. Коробок должен иметь запас в высоту, так как парафин усаживается после остывания, а излишки его можно убрать ножом после застывания. Парафин для этого плавят в железной посуде, но нагревают не слишком сильно, так как от горячего парафина вся работа может быть испорчена. Специалисты рекомендуют производить процесс в две стадии - сперва залить парафином, а потом подвергнуть воздействию тепловентилятора или любого другого источника тепла на 10–15 минут. Это позволит избавиться от всех воздушных пузырьков, которые могли образоваться в первую заливку. Если же имеется возможность соорудить вакуумный насос, лучше вместо парафина желательно использовать эпоксидную смолу.

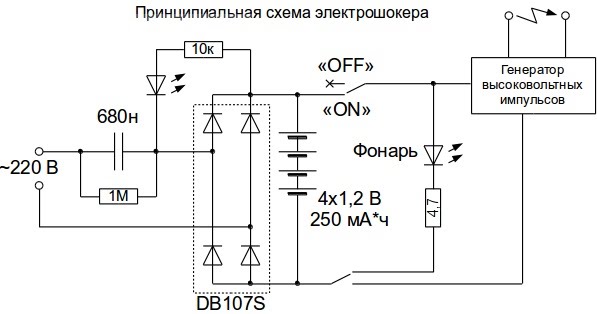

Для того чтобы снабдить готовый шокер зарядным устройством, можно использовать готовую схему от фонарика на светодиодах, где выключатели имеют несколько положений. При сборке аккумуляторы располагают в задней части корпуса, а выключатель питания может использоваться в качестве предохранителя. В роли выключателя могут использоваться любые модели на 4–5 ампер или более. Можно снимать их с пришедших в негодность светильников. Кнопка фиксации также должна быть с большим током, и иметь 2–3 положения. Для фонарика можно соединить от 1 до 3 светодиодов, этого освещения обычно вполне хватает для ночной дороги. После того как все детали смонтированы в корпус на свои места, нужно проверить схему на исправность еще раз. Затем для проверки мощности помещают между штыками обыкновенную лампу накаливания, которая при правильной работе должна засветиться от разряда.
