Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

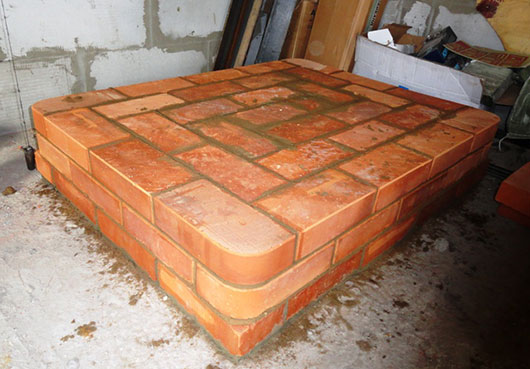

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот "пирог" для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

• Глину на сутки замачивают в холодной воде.
• Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
• Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

• раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
• В случае, когда на пробе образовались трещины более 2 мм - раствор не годен.
• При глубине трещинок до 2 мм - раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
• Если поверхность пробы не потрескалась или покрылась мелкой сеткой - такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь - всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами - так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала - в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство - кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний "вышибной" кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой - девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается "вышибной" кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался - по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

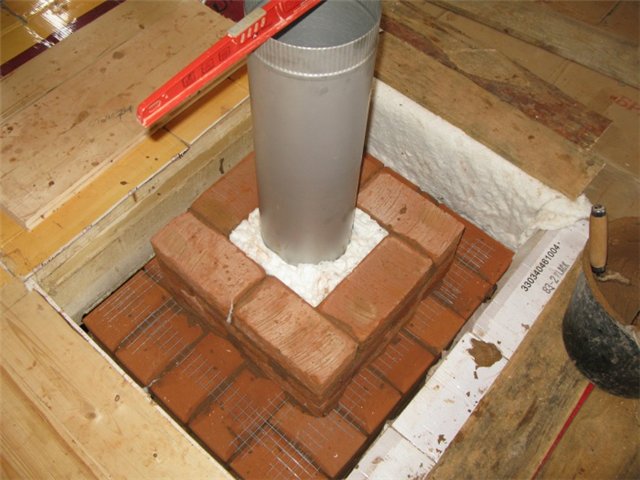

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры - не менее 4 м. Высота части, выступающей над кровлей - не менее полуметра. Если печь дымит при первых запусках - трубу можно нарастить на 25-50 см.

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня - выбирайте один из доступных вариантов ее облагораживания:

• обкладывание декоративным фасадным кирпичом или печными изразцами;
• наружный металлический экран;
• декоративная расшивка или окраска швов теплостойкой краской.

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Итог

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый , порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

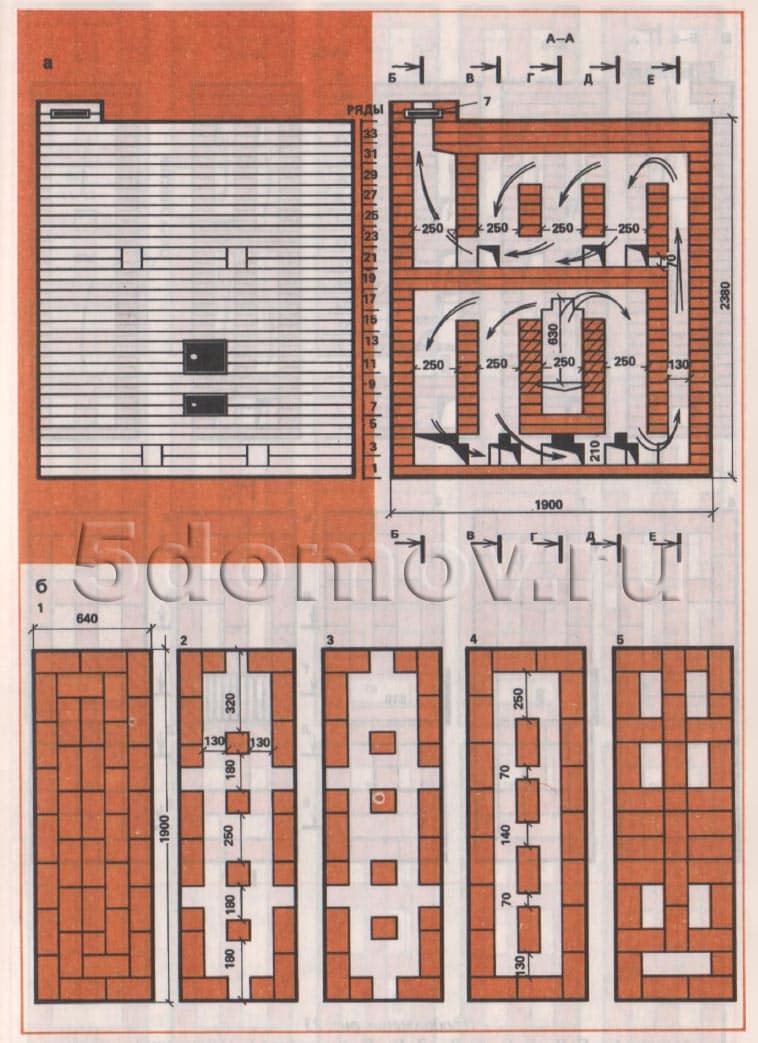

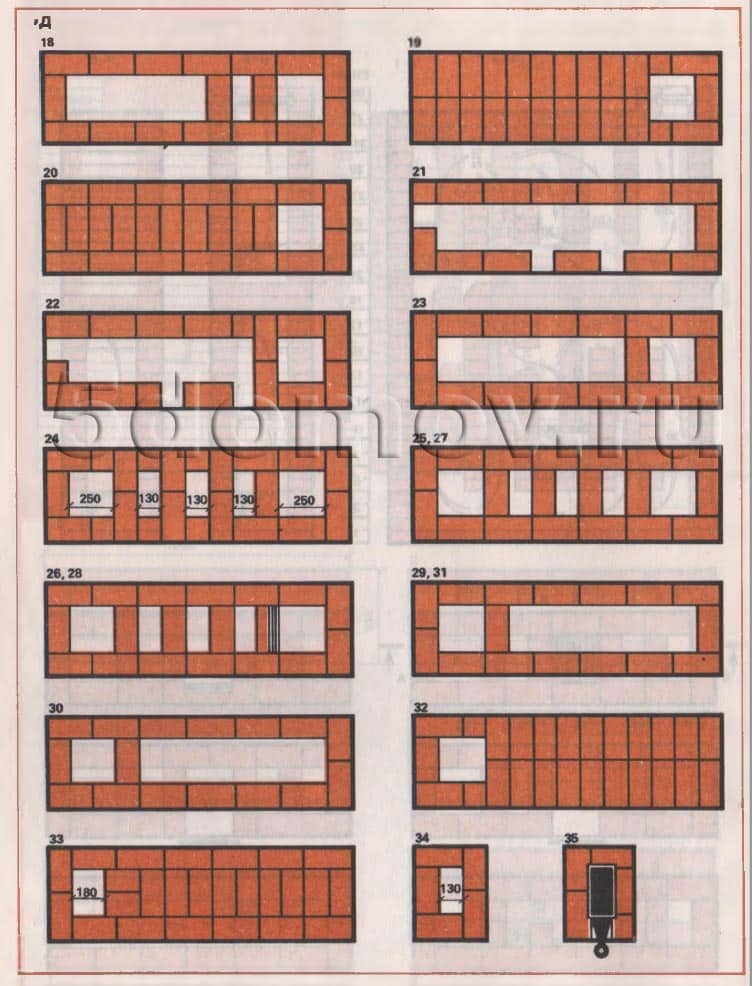

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»).

Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива.

Кладка печей своими руками схемы

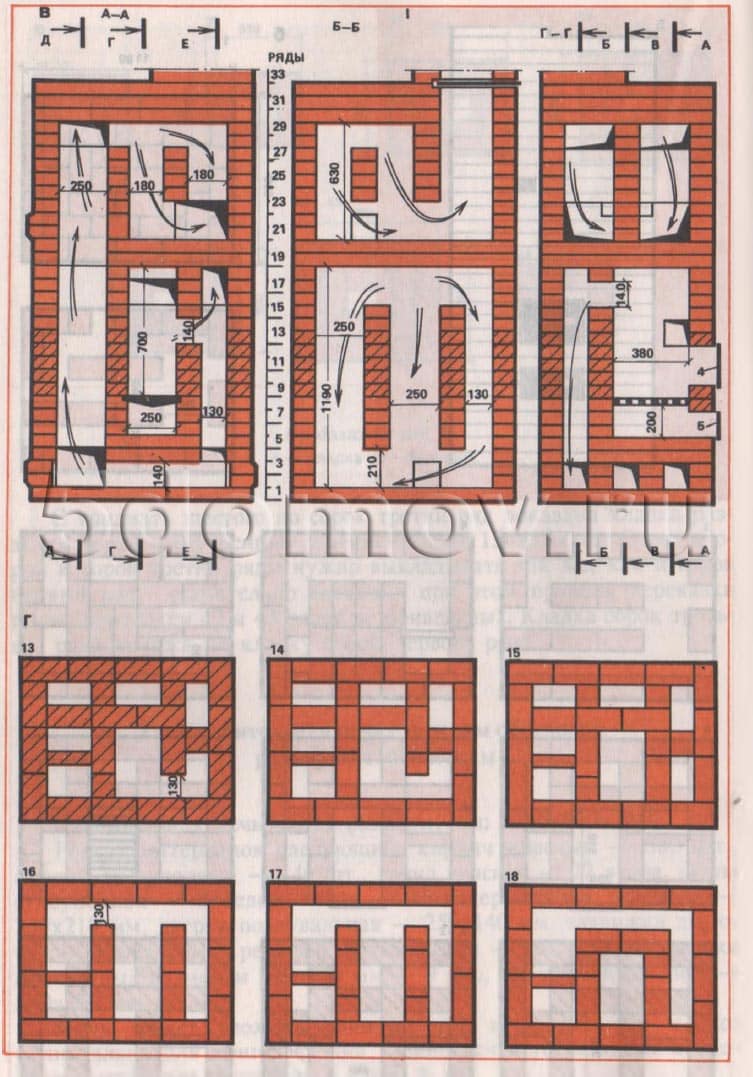

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту.

Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции.

Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх.

Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

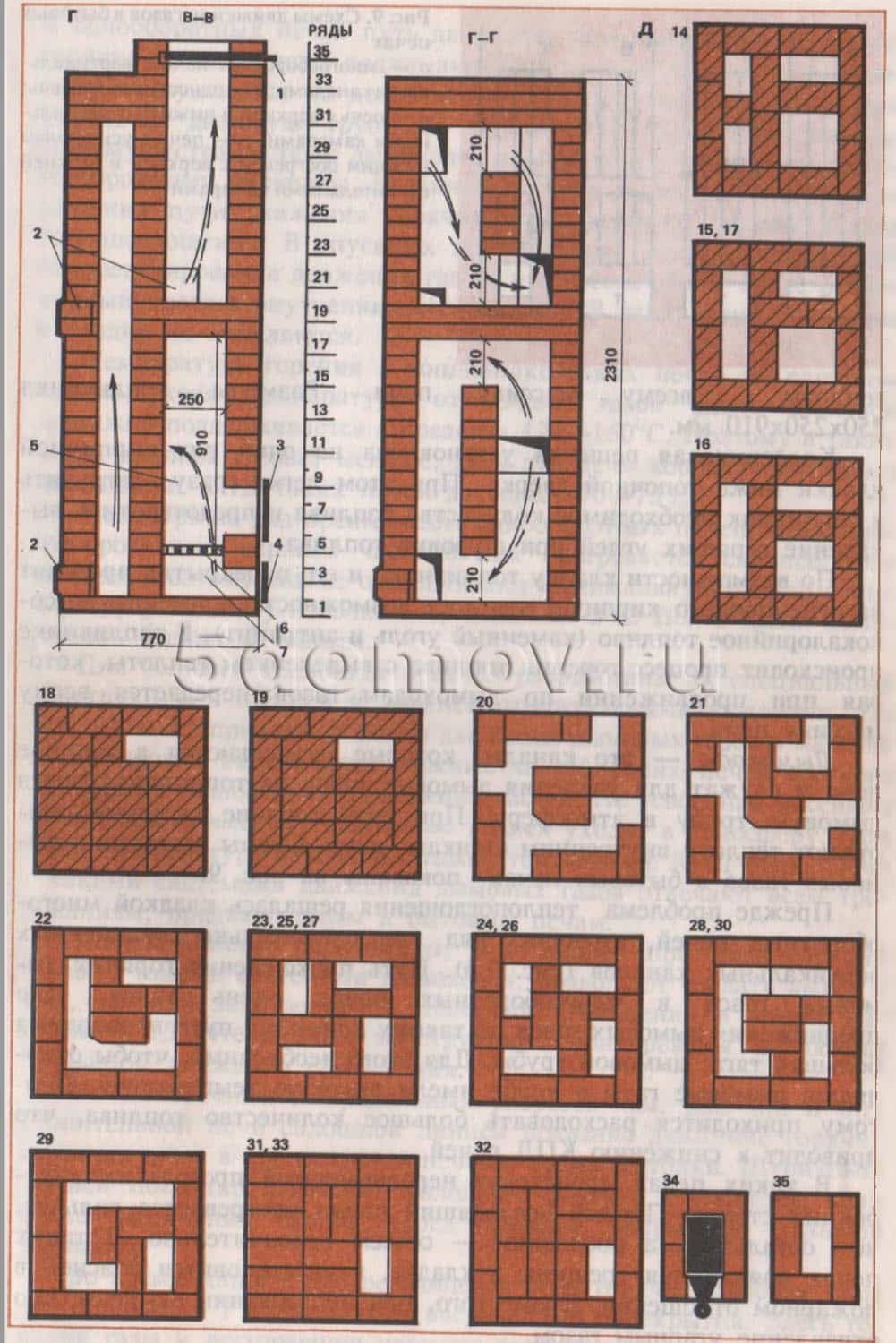

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час.

В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»).

Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.
Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает.

Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор.

Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник.

В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.
Она похожа на опрокинутый колпак, по форме напоминающий стакан.

Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания.

Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов.

Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник.

Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки.

Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы.

Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.
Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов.

Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой.

КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»).

Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции.

Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

Кладка печи

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке.

Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой.

По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше.

Как сложить печь из кирпича своими руками

В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.

Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке.

Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей.

Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково.

Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

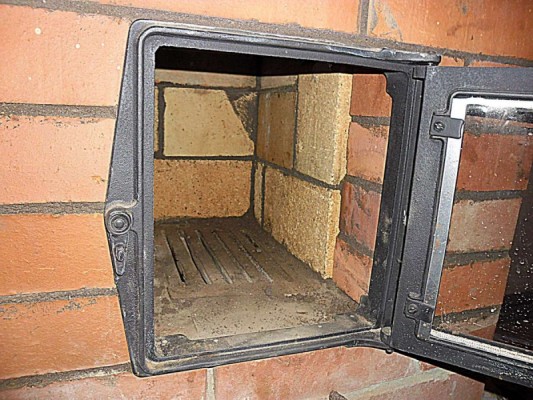

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм.

Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора.

Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича.

Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется.

Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Я определяю основные правила укладки плиты, которые, возможно, даже не известны печному журналисту или человеку, который решил включить печь:

Вес печи с трубой, установленной без основания, не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
Если вы положите основание плиты, вы должны проверить возможность переключения дымохода между несущими балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, и конструкция печи не должна быть покрыта несущими конструкциями здания.

Вы можете позволить им находиться в местах вырезания и отека. Это делается для того, чтобы избежать повреждения плиты в случае неравного расселения дома.
Деревянные элементы дома и дыма должны быть не менее четверти метра.
Если печь не должна быть закрыта, вода для настенного раствора должна быть питьевой или дождевой воды без соли, иначе вся соль на поверхности кирпича появится в виде белого покрытия.
Песок для раствора должен использоваться карьером (а не рекой), потому что частицы песка реки имеют округлую поверхность, что делает раствор хрупким.
Плита и камин — кирпичная колонна на глиняном растворе.

И даже самые маленькие пятки или боковые удары со стороны несущих конструкций домашних трещин образуются, что может вызвать пожар.

Что нужно искать при изготовлении кирпичного кирпича

Защитите себя и убедитесь, что печь длится как можно дольше — это основная задача, состоящая в построении надежного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому, после закладки фундамента, верхняя платформа должна быть тщательно спланирована. На него накладывается слой кровельного войлока, 1-2 см песка заливают сверху и выравнивают, а первый бесцветный кирпич кладется. Восстановите прокладку и нажмите молоток на выступающие кирпичи. Горизонтальность каждой строки проверяется с использованием уровня, указанного в правиле. Прямоугольность первой строки проверяется путем сравнения длины диагонали.

Когда вы размещаете каждую строку, проверьте ее плоскостность, используя правило, на стене. После установки двух типов, чтобы обеспечить вертикальность коробки печи, вам нужно вытянуть струны толщиной 1-3 мм в углах стены.

Точки крепления к потолку определяются линией буксировки. Выше, линия воды опускается таким образом, что вес падает до верхней части наружного угла печи. На полу на потолке, с которого паз опускается, гвоздь наклоняется, к нему прикрепляется веревка. На нижнем конце второй гвоздь связан и тянет веревку, вставляем гвоздь под угловой кирпич первого ряда, чтобы кабель был строго растянут вдоль угла.

Затем вертикаль веревки подвергается воздействию лотка, который в нужном направлении сгибает верхний гвоздь. Поэтому повторите все четыре угла.
Швы должны быть толщиной 5 мм. Для этого поместите полосы для укладки по краям шва, распределите раствор, поместите кирпич и поместите его на место с ударом рукоятки. После высушивания раствора удалите прокладки.
Наружные стены не должны иметь более двух видов без сшивания, иначе могут возникнуть трещины.
Доля кирпичей может быть получена с помощью болгарской, и стена должна быть сведена к минимуму, так как кирпич более подвержен разрушению.
Части сигарет расположены рядом в швах.
В области, изменяющей направление потока дымчатого дна, всегда дверь определяется как отверстие для очистки, или лучше «выталкивание кирпича», которое простирается на 5-10 мм от стены, легче понять, чем необходимая очистка дымохода.
Прокладка должна быть спланирована таким образом, чтобы кирпич не полагался исключительно на дверную раму или в духовку, и закрывался над ними или был сделан клиновидным замком или сводчатым сводом.

Это делается для упрощения замены неуспешного печного оборудования.
Зажимы (узкие металлические профили), а также другие стальные детали следует использовать меньше, поскольку металл нагревается дольше, чем глина, и больше не может разрушаться от этой муфты. Чтобы этого избежать, поместите стальные ленты свободно, без раствора или обернутых в слой асбеста.

Дверь духовки, включая печь, расположена так, что ее можно нагревать, не затрагивая стену. Если вы хотите это сделать, вы можете использовать асбест со слоем 5 мм, с которым вы соприкасаетесь с виноградником.
Решетку и чугунную пластину укладывают с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко удалить для замены.

Поместите их без раствора (вы можете поместить пластину на асбест или асбестовый слой) и заполнить слоты песком.
Решетки должны быть помещены в топку под дымом дыма до 70-150 мм, чтобы не выпасть при открытии угольной двери и укладывались вдоль выемок топки, а пепел будет трудно очистить покер при приготовлении печи для последующего зажигания.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двухжильными проводами.

На других концах скручивания мимо гвоздя и потяните провод, держите его в ближайшем вертикальном шве.
Пространство между духовкой и боковой стенкой духовки должно быть покрыто кирпичами.
Длина дымохода независимо от рамы трубы не должна превышать 7 м, в противном случае осадка будет недостаточной, и дым будет происходить в дымоходе.
Стены дымоходов должны быть ровными и ровными.

К раствору в курице вертикальные каналы не попадают внутрь печи, а заглушка пены обернута в влажную ткань и подвешена внутри дымохода на проводе.

Периодически удаляйте и очищайте его, сделайте навес из канала влажной тканью.
Для пожарной безопасности расстояние от потолка духовки до потолка должно быть не менее 35 см.
Для этой же цели перекрытие должно состоять как минимум из трех типов непрерывных блоков.
Чтобы защитить пол под камином печи, поместите металлический нагревательный лист.
Приблизительное отношение размера входного отверстия камина к поверхности нагретой области составляет 1:70.
Отношение площади поперечного сечения прямоугольной трубки на высоте 5 м к площади входа в камин должно составлять примерно 13%, высота дымохода 10 м — около 10%.
В случае преобладающего ветра должен быть установлен огонь (или, как вы его называете, дымовая камера, зонтик на трубе, колпачок на трубе).

Защищает духовку от курения в ветреную погоду и защищает ее, когда идет дождь. Метки:

Знания, Домострой

Печи отопительные из кирпича

Еще с давних времен для постройки печи применялся кирпич. Благодаря современным технологиям стало возможно использовать для этих целей иные строительные материалы.

Несмотря на это, кирпич остался на лидирующей позиции среди всех кладочных материалов, апечи отопительные из кирпича пользуются большой востребованностью.

Многие возводят печи для дома самостоятельно, так как данный процесс достаточно простой.

Для строительства печи из кирпича своими руками необходимо иметь небольшое представление о строительстве. Поставить такую печь не составит особого труда, так как она не требует дальнейшей облицовки. (См. также: Печь для бани из кирпича)

Для такой работы необходимо небольшое количество инструментов, а именно:

• Емкость для приготовления раствора.
• Наждачный инструмент.
• Строительный карандаш.
• Пассатижи.

Виды печей из кирпича

В настоящее время существуют отдельные виды отопительных печей кирпича, одни из которых предназначаются для обогрева жилья, другие для приготовления вкусной и здоровой домашней пищи, третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится отопительно-варочная печь из кирпича. Подобный вид печи еще называют «шведка», а в некоторых районах их называют «голландкой».

Не меньшей известностью пользуются печи-камины.

В этом случае, мнения разных людей разделяются. Некоторые считают, что камин должен стоять отдельно, других вполне устраивает встроенный в печь.

Второй вариант наиболее экономичен в плане места и использования расходных материалов. Такая печь достаточно быстро прогревает помещение. К тому же кирпичная мини-печь своими руками не требует больших знаний и умений в строительстве.

А значит, она может стать украшением абсолютно любого дома.

Печь-мангал из кирпича представляет собой простое устройство, хотя и выглядит достаточно сложно. Данную печь можно использовать в качестве альтернативы обыкновенного мангала.

Поэтому ее строительство во дворе собственного дома не составит особого труда. (См. также: Печи из кирпича для дачи)

Важно помнить: порядовки кирпичных печей, относящихся к определенному виду, разительно отличаются друг от друга.

Требования, предъявляемые к печам

Большинство сайтов, которые посвящены данной тематике, ставят перед собой задачу продать уже готовый проект печи. А что же делать людям, которые решили возвести самостоятельно печь, но у них не хватает опыта и знаний, чтобы создатьпроекты отопительных печей из кирпича.

Чтобы значительно облегчить себе работу, необходимо понять какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используют профессиональные архитекторы при составлении проектов абсолютно всех видов кирпичных печей. В список требований входит: (См. также: Строительство печи своими руками)

1. Экономичность.
2. Возможность удерживать тепло продолжительное время.
3. Соответствие нормам пожарной безопасности.
4. Хорошее прогревание всего объема печи.
5. Простота в эксплуатации.
6. Удобство технического обслуживания.
7. Долговечность.
8. Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка отопительных печей из кирпича начинается с определения ее месторасположения, исходя из их предназначения.

Отопительную печь лучше всего разместить в центре дома, так как если она хотя бы одной стороной будет примыкать к стене, выходящей на улицу, потеряется ее эффективность. Помимо этого могут возникнуть нежелательные перепады температур, которые негативно влияют на срок службы домашнего очага. А также на эффективность работы дымохода.

Комбинированная печь должна располагаться так же, как и отопительная.

Единственное условие заключается в том, чтобы кирпичные топки смотрели на кухню. А печь-камин должна располагаться камином в гостиную.

Приготовление раствора

Далее необходимо сделать цементный раствор. Для его приготовления глина заливается водой. При этом она должна быть заранее просеянной, без камней. Это позволит сделать кладку более прочной. (См. также: Печь из кирпича для дачи)

Важно: правильно приготовленный глиняный раствор является гарантией долговечности печки.

Вымоченная глина смешивается с одинаковым количеством песка.

После чего в емкость наливается вода, объем которой равен ¼ от объема глины. Раствор необходимо тщательно перемешать, чтобы не было не единого комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался со шва.

Сухая кладка

Прежде чем начать класть кирпич на раствор, рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае не допускается, делать замеры на глаз, так как это может привести к плачевному результату.

Чтобы держать правильное направление при кладке, необходимо проверить ее вертикальность, перевязку швов, внутреннее устройство, правильность швов и горизонтальность укладки. (См. также: Как класть печь)

Возведение печи

Прежде чем начать использовать кирпич, его окунают в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

Укладывая кирпич, необходимо как можно сильней его прижать, чтобы раствор сильно выдавился.

Таким образом, можно достигнуть более прочной постройки.Малогабаритные отопительные печи из кирпича требуют соблюдения толщины раствора из-за своих конструктивных особенностей. Она должна составлять не менее 3 и не более 5 миллиметров.

Лишний раствор убирается кельмой, это позволит его сэкономить.

Дверца печи закрепляется проволокой.

Если этим пренебречь, может образоваться люфт, что приведет к выпадению дверки. Для более надежного закрепления, проволоку вставляют в коробку и скручивают вдвое. После этого требуется сделать прорез в верхней кромке кирпичного бруска, в который будет вставляться проволока.

Важно: разъемы должны совпадать с коробкой дверцы.

Нельзя допускать образование промежутка даже в один миллиметр.

По окончанию кладки требуется просушить печь. Для этого нужно открыть все окна и двери. Печь полностью просохнет лишь по истечению 15 суток. О том, что печка готова к использованию, свидетельствует исчезновение всех сырых следов.

Подробная инструкция кладки кирпичной печки

После определения места кладется первый ряд, на который укладывается в дальнейшем лист толстой полиэтиленовой пленки, рубероида или гидроизола.

Это необходимо для устройства гидроизоляции. Размер площадки должен составлять 780 на 350 миллиметров. После этого просеивается песок, который потом насыпается слоем в один сантиметр. Чтобы избежать образования выступов, площадка тщательно выравнивается. Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухая кладка проверяется также строительным уровнем. На этом самый главный ряд можно считать готовым.

После этого вся поверхность заливается раствором тонким слоем и ставится поддувальная дверка, которую требуется обмотать асбестовым картоном и шнурами, изготовленными из того же материала.

Дверца закрепляется посредством отожженной проволоки, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выкладывать из шамотного кирпича, который окрашен желтым цветом.

На этот же ряд укладывается колосниковая решетка. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать специальные подставки внутри дымохода. Стоит обратить внимание, что кирпичи задней стенки кладутся без использования раствора.

За счет того, что данное пространство изготавливается под колодцы, которыми называют участки для очищения печи от сажи, их называют вышибными.

Чуть позже осуществляется установка топочной дверцы.

Чтобы она смогла открываться снизу-вверх, ее обматывают асбестовым шнуром, после чего закрепляют проволокой. Некоторое время ее подпирают кирпичами. Чтобы она установилась строго вертикально.

Изготовление задней стенки осуществляется с помощью двух кирпичей, которые кладутся на ребро.

И уже с последующего ряда слой выкладывается, начиная с трех четверок.

Схема и кладка кирпичных печей

Это позволит выполнить более прочную перевязку швов.

На восьмом ряду производится монтаж скошенного кирпича, который выступает в качестве дымового зуба. Девятый ряд необходимо сместить немного назад, чтобы обеспечить поддержку во время открывания дверцы. Перед установкой варочной панели, устанавливается асбестовый шнур, который заранее вымачивается в воде. С этого же ряда формируется дымовая труба, которая должна расширяться внутрь топливной камеры.

Это делается для того, чтобы не допустить прохода дыма внутрь помещения. В самом конце монтируется дымовая труба, которую необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется выполнить перекрытие из трех рядов кирпичей.

По окончании работ через вышибной кирпич прочищается внутренняя часть печки от глины и воды.

На варочную плиту кладется кусок, вырезанный из полиэтиленового материала. Это делается для того чтобы в дальнейшем избежать появления желтизны. На этомкирпичная печь с плитой готова. Нельзя забывать о том, что пользоваться ею можно будет только после того, как она полностью просохнет.

На главнуюКарта сайта

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

Как чертежи с порядовками помогают выложить кирпичные печи для дома

1. Кладка красного печного кирпича.
2. Кладка огнеупорного (шамотного) кирпича.
3. Топочная дверца.
4. Поддувальная дверца.
5. Колосниковая решетка.
6. Металлический бак для горячей воды.
7. Металлический бункер для банных камней.
8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды.

Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

• кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)
• кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
• глина – 60 (кг)
• глина тугоплавкая – 35 (кг)
• песок – 32 (кг)
• задвижка дымовая – 140 х 270 (мм)
• дверка топочная – 250 х 205 (мм)
• дверка поддувальная – 250 х 135 (мм)
• чугунная колосниковая решетка – 250 х 252 (мм)
• бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
• бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я.

Коломакина.

1-й ряд. Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд. Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд. В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:
Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й ряд. Согласно порядовке.
14-й ряд. Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд. Согласно порядовке.
17 ряд. В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд. Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я.

Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:
Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Во времена, когда стационарная твердотопливная печь была единственным существующим средством отопления дома, профессия печника пользовалась большой популярностью и уважением. На сегодняшний день для обустройства индивидуального обогрева можно использовать множество различных агрегатов, работающих на самом разнообразном топливе, однако кирпичные печи до сих пор остаются востребованными.

В настоящее время найти по-настоящему грамотного печника – нелегкая задача. Да и не нужно этого делать, ведь выложить полноценную печку можно своими руками.

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

• отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
• отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Выбор места и типа фундамента для печки

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг.

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительнос ти и эффективности.

Главными элементами корпуса кирпичной печи являются топливник и дымоход. Варочные печи дополнительно комплектуются плитами и/или духовками, также возможна установка бака для подогрева воды.

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
• требуемая производительнос ть;
• необходимый объем.

Для обустройства топливника используйте огнеупорный кирпич. Толщина стенок рассматриваемой конструкции не может быть меньше половины кирпича.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника . В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Какой раствор использовать для кладки?

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Основные этапы и важные особенности кладки печи

От момента заливки фундамента до начала строительства должно пройти 3-4 недели. За это время основание наберет необходимую прочность и сможет выдержать вес кирпичной печи. Рассматриваемая работа требует максимальной ответственности и сосредоточенност и со стороны исполнителя. Любые ошибки могут привести к непоправимым последствиям, поэтому заранее настройтесь на работу и выделите достаточное количество времени для ее выполнения.

Кладка печи осуществляется в несколько этапов.

Первый этап. Выложите из кирпича зольник и нижнюю часть первого колпака. Кладку выполняйте с использованием рассмотренного ранее песчано-глиняног о раствора.

Второй этап. Установите в кладку дверку зольника. Для фиксации дверцы используйте оцинкованную проволоку.

Третий этап.

Четвертый этап. Смонтируйте топку. Обложите внутреннюю часть этого отсека огнеупорным кирпичом. Кирпичи выкладывайте «на ребро». На этом этапе нужно использовать специальный кладочный раствор. Готовится он так, как и стандартный, но вместо простой глины берется огнеупорная, т.е. шамотная. Закрепите дверцу топочной камеры при помощи стальной пластинки и уже знакомой вам проволоки.

Пятый этап. Продолжайте стандартную кладку, пока не дойдете до 12-го ряда. Дойдя до этого ряда, перекройте топочную камеру и ровно уложите плитку с конфорками. Данная плита должна быть изготовлена из чугуна. Ровность укладки контролируйте с помощью строительного уровня.

Шестой этап. Выложите первый колпак. Он возводится в левом краю печки. На этом же этапе обустраивается канал для летнего хода.

Седьмой этап. Установите плиту и выложите стенки отделения для варки. Ведите выкладку упоминавшегося ранее нижнего колпака.

Восьмой этап. Установите задвижку для упоминавшегося канала летнего хода. Эта задвижка размещается во внутреннем углу отделения для варки.

Девятый этап. Ведите кладку до 20-го ряда. Дойдя к этому ряду, перекройте отделение для варки и первый колпак. Обязательно оставьте в сплошной кладке необходимое число отверстий для летнего хода и подъемного канала, а также отдушины отсека для варки. Кирпичи размещайте на уголках из стали – так вы обеспечите более высокую прочность и надежность печки.

Десятый этап. Закройте портал варочного отделения распашными каминными дверками. Лучше, чтобы дверцы имели вставки из жаропрочного стекла. Такое решение позволит вам следить за процессом горения топлива и любоваться пламенем.

Одиннадцатый этап. Установите прочистные дверцы для удобного удаления сажи. Для установки выбирайте такое место, к которому вам будет проще всего добираться.

Двенадцатый этап. Выложите стенки колпака почти до верхнего края стенного проема. Вверху перекройте печку парой рядов кирпичей. Просвет между верхом печки и перемычкой заполните минватой. Благодаря этому будет обеспечена дополнительная теплоизоляция и несколько увеличена эффективность обогрева.

Тринадцатый этап. Выложите декоративный поясок по верхнему периметру агрегата.

Четырнадцатый этап. Приступайте к устройству дымоотводящей трубы. Лучше, чтобы дымоход был кирпичным. Такая конструкция прослужит гораздо дольше тех же металлических либо асбестовых труб.

В завершении вам останется лишь выложить до конца дымоход и выполнить при желании внешнюю отделку печки. Самый простой вариант – оштукатуривание. В остальном же ориентируйтесь на собственные предпочтения и доступный бюджет.

Таким образом, укладка печки хоть и не является простым мероприятием, но его вполне можно выполнить своими руками. Достаточно попросту разобраться в технологии и во всем следовать инструкции. Помните, материалы для работы должны быть самыми качественными. А проверенные годами схемы печей позволят вам самостоятельно возвести агрегат, который будет долгие годы качественно отапливать ваш дом безо всяких проблем и нареканий.

Удачной работы!

Видео – Кладка печей своими руками схемы

Печи для дома кирпичные могут быть незаменимы во многих строениях. Особенно если нет рядом газовой ветки.

Так же данная конструкция довольно теплоемкая и может помочь сэкономить на отоплении. Но перед постройкой надо понять, какая именно кирпичная печка для дома нужна. Ведь их есть несколько видов и каждый из них наиболее эффективен именно в своем направлении.

Сегодня мы рассмотрим варианты данной конструкции, и вы сможете подобрать наиболее оптимальный. Так же на видео в этой статье и фото можно будет все увидеть наглядно и это поможет принять правильной решение.

Чем привлекательна кирпичная печь

Данная конструкция может быть сделана в принципе и своими руками. Но она не так и дешево стоит, чтобы просто взять и ставить.

Внимание: Если делается кирпичная печь в брусовом доме, тогда сделать меры противопожарной безопасности не так и просто. Так что с разрешительными системами могут возникнуть проблемы. И это надо учесть.

Надо для начала понять, на сколько она вам подойдет:

• Такие конструкции весьма теплоемки и высокий КПД гарантирован . Толстая стена после прогрева держит тепло долго. И если помещение утепленное, тогда его прогреть можно за пару часов;
• Данная конструкция подойдет для многих строений . Если это баня, тогда более оптимального варианта просто не придумать.
• Даже после установки вы можете подвести и водной контур и сделать стационарный обогрев помещения;
• Достаточно большой выбор конструкций . Каждый может подобрать нужный вариант. Причем некоторые модели довольно дешевы и это может себе позволить каждый;
• Отделка делается разными материалами . Так что в вопросе дизайна трудно пожелать большего. Можно сделать практически любую стилистику.

Конструкции печей

Кладка кирпичной печи для дома принципиально не отличается. Ведь принцип работы одинаков.

Давайте рассмотрим, и чего состоит печь из кирпича:

Плитный фундамент для печи	Это основа, на которой стоит вся конструкция.Наиболее часто применяется плитный, или же ленточный фундамент. Все зависит от веса конструкции. Если печь будет объемной, тогда надо применять ленточный вариант.
Топочная часть	Это пространство, где сгорает топливо. Иногда эту часть делают из металла.Тогда работа занимает меньше времени и не требует большой квалификации. Но в такой камере не получится применять все виды топлива. Она просто быстро придет в негодность. Если вы планируете при топке использовать уголь, тогда вам понадобится делать топочную часть из огнеупорного материала.
Установка зольника	Это не большая камера, где скапливаются отходы горения.Она имеет ширину, равную топочной части. Но делается ниже. По высоте.
Колосники чугунные	Сюда кладется топливо.Материалом может выступать металл. Но на нем не получиться попит уголь. Для него колосники выбираются из чугуна.
Установка дымохода	Эта часть печи может делаться из металла или просто выкладываться кирпичом.Более часто используется именно второй вариант. Он менее трудоемок и в последствии металл прекрасно можно обложить и лицевым материалом.

Конструкции могут отличаться друг от друга габаритами перечисленных узлов и материалами изготовления. Но они все должны быть.

Внимание: Отделка кирпичных печей в домах делается только материалами, которые не поддерживают горение. И это условие обязательно.

Основные виды кирпичной печи

Печки кирпичные для дома могут быть разных назначений. Так что в первую очередь надо понять для чего именно вы ее будете делать. Ведь от этого будет зависеть не просто цена установки, но и ее функциональность.

Отопительные

Данная кирпичная печь в доме поможет прогреть пространство и на этом еще и сэкономить. Для такой печи важен объем помещения, от этого будет зависеть и ее объем.

Корпус в этом варианте делается кирпичный и он сам по себе держит тепло на протяжении долгого времени. Чем больше топочная часть, тем и больший объем помещения можно будет прогреть.

• Данная печь в своей конструкции не предусматривает приготовления пищи;
• На стадии проектирования надо продумать, какой контур отопления она будет иметь. Ведь если у вас водяное отопление, значить надо предусмотреть и водяной контур, который надо будет завести в топку;
• Наиболее популярны здесь печи длительного горения. Для них одной закладки топлива может хватить на сутки;
• Топливом у отопительной печи может выступать и газ, и твердое топливо. Если вы выбираете первый вариант, тогда стоит сразу ставить автоматику, которая поможет поддержать наиболее оптимальный вариант горения.

Внимание: Для отопительной печи важно, сколько воды она прогреет и за какое время. Поэтому сама конструкция топливника достаточно важна.

Варочные

Печь для дома кирпичная может иметь и довольно небольшой размер и вес. Она не предназначается для обогрева, а только для приготовления пищи. Наиболее часто применятся для установки на дачах.

• Для такой конструкции можно будет и не делать установку фундамента. Она полностью делается своими руками и поэтому затраты по установке могут быть минимальными.
• К этой категории вполне можно отнести и все уличные конструкции. Это могут быть и мангалы, и барбекю. Так что комфортное приготовление печи безупречно.
• Так же вы без проблем сможете приготовить пищу на даче. Для ее монтажа вам на понадобится подвод газа и делать плановую установку.

Отопительно-варочные печи

Кирпичные печи для дома данного типа наиболее распространены. Они совмещают в себе функции двух первых видов. Но и у этой конструкции есть несколько видов. Они отличны по своему строению, на функциональность одна, это совмещение отопления и варки пищи.

Давайте рассмотрим разновидности данной продукции:

Печь Шведка	Данные кирпичные печки для дома наиболее компактный вариант.Она имеет сравнительно не большие размеры. Но небольшое помещение может согреть достаточно быстро. У нее есть существенное отличие, она может топиться практически всеми видами топлива. Но и качество материалов изготовления должно быть на высоте. Здесь так же предусмотрена и плита для приготовления пищи.
Печь Голландка	В идеале данная конструкция не имеет места ля приготовления пищи, но в наше время это отошло в прошлое. Плита здесь уже есть.Печь может иметь круглую и квадратную форму. Стены делаются максимум в кирпич толщиной, поэтому здесь не потребуется делать мощный фундамент. Для топки применяется дерево и теплоотдача довольно высокая.
Печь русская	Эта печка кирпичная для дома наиболее большая от первых двух вариантов.Ее сейчас можно встретить не так и часто. Она дорога в установке. Но на тему теплоотдачи, она пожалуй, самая лучшая. Сделать такую конструкцию самостоятельно, не получится. Так что придется нанимать специалистов.

Кирпичная печь для дома своими руками конечно делается. Но если это не сложная конструкция. Если же вы думаете сделать большую печь и многофункциональную, тогда без практики ее делать не стоит.

Ниже мы приведем вам пошаговые инструкции с фотографиями и порядовками о том, как слетать отопительную печь различных размеров своими руками.

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах
а - многооборотная печь с вертикальными каналами; б - однооборотная печь; в - печь с верхней и нижней отопительными камерами; г - печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70-75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2-3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45- 60 мин, топливо в них укладывают в 3-4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35-40°С) печи желательно протапливать два раза в сутки - утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2-3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Ниже подробно приводится порядок кладки отопительной печи размером 770×640 мм. Кладка остальных отопительных печей в основном похожа на кладку упомянутой печи, поэтому их кладка будет описана более сжато.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм
а - фасад; б - разрезы А-А, Б-Б, В-В; в - кладка 1 -17 рядов; 1 - зольниковая камера; 2 - поддувальная дверка; 3 - колосниковая решетка; 4 - топочная дверка; 5 - топливник; 6 - дымовая задвижка.

Рис. 1. Продолжение: г - кладка 18-35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный - 220 шт.;
• кирпич огнеупорный - 170 шт.;
• глина красная - 10 ведер;
• глина тугоплавкая - 50 кг;
• песок - 5 ведер;
• дверка топочная - 250×210 мм;
• дверка поддувальная - 250×140 мм;
• задвижка дымовая - 130×250 мм;
• решетка колосниковая - 380×250 мм;
• дверки прочистные размером 130×140 мм - 6 шт.;

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16-18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4-5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке - 2,8 кВт (2400 ккал/ч), а при двухразовой топке - 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А-А, Б-Б и В-В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм.

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка (канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Отопительная печь с нижним обогревом размером 770×770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г - разрезы В-В, Г-Г; д - кладка 14-35 рядов; 1 - дымовая задвижка; 2 - отверстия для чистки; 3 - топочная дверка; 4 - поддувальная дверка; 5 - топливник; 6 - колосниковая решетка; 7 — зольниковая камера

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм
г - разрезы В-В, Г-Г; д - кладка 14-35 рядов; 1 - дымовая задвижка; 2 - отверстия для чистки; 3 - топочная дверка; 4 - поддувальная дверка; 5 - топливник; 6 - колосниковая решетка; 7 — зольниковая камера

• кирпич красный - 230 шт,
• кирпич огнеупорный - 210 шт.,
• глина красная - 12 ведер,
• глина огнеупорная - 6 ведер,
• песок - 7 ведер,
• дверка топочная - 250×210 мм,
• решетка колосниковая - 300×252 мм,
• дверки прочистные размером 130×140 мм - 6 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 18-20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный - 340 шт.,
• кирпич огнеупорный - 270 шт.,
• глина красная - 16 ведер,
• глина огнеупорная - 7 ведер,
• песок - 10 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380-252 мм,
• дверки прочистные размером 130×140 мм - 10 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25- 30 м. Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке - 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а - фасад; б - кладка 1 -16 рядов;

Рис. 3. Продолжение
в - разрезы А-А, Б-Б, В-В, Г-Г; г - 17 - 27 рядов

Рис. 3. Продолжение
д - кладка 28-35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный - 570 шт.,
• кирпич огнеупорный - 100 шт.,
• глина красная - 20 ведер,
• глина огнеупорная - 3 ведра,
• песок - 12 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35- 40 м². Теплоотдача печи при одноразовой топке - 4 кВт (3400 ккал/ч), а при двухразовой - около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

Рис. 4. Отопительная печь размером 890×1020 мм
а - фасад и разрезы А-А, Б-Б; б - кладка 1 -6 рядов

Рис. 4. Продолжение
в - разерзы В-В, Г-Г, Д-Д; г - кладка 7-14, 16 рядов

Рис. 4. Продолжение

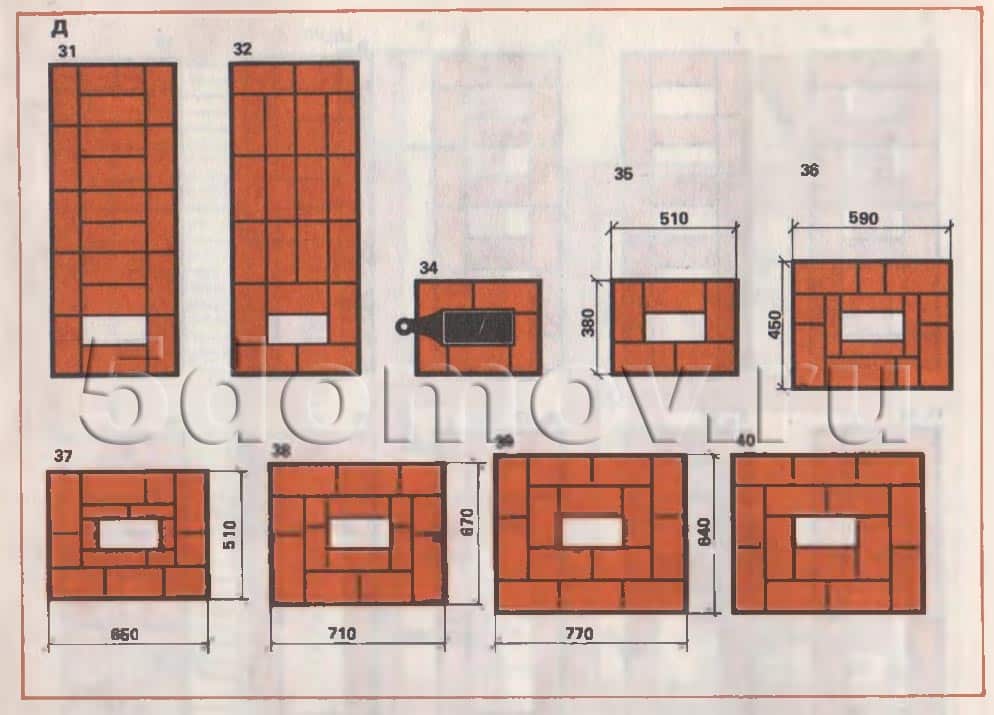

д - кладка 15, 17-34 рядов и разделки трубы

Рис. 4. Продолжение
е - кладка 35-44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный - 580 шт.,
• кирпич огнеупорный - 140 шт.,
• глина красная - 22 ведра,
• глина огнеупорная - 5 ведер,
• песок - 13 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380×252 мм,
• дверки прочистные размером 130×140 мм - 9 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м. Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке - 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм
а - фасад; б - кладка 1-12 рядов

Рис. 5. Продолжение
в - разрезы А-А, Б-Б, Г-Г; г - кладка 13-18 рядов

Рис. 5. Продолжение
д - разрезы В-В, Д-Д, Е-Е; е - кладка 19-28 рядов; 1 - топливник; 2 - зольниковая камера; 3 - колосниковая решетка; 4 - топочная дверка; 5 - поддувальная дверка; 6 - прочистные отверстия; 7 - дымовая задвижка

Рис. 5. Продолжение
ж - кладка 29-32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Отопительная печь с нижним обогревом размером 1290×510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

Рис. 6. Отопительная печь размером 510×1290 мм
а - фасад; б - разрезы А-А; в - кладка 1 -5 рядов; 1 - фундамент в грунте; 2 - грунт; 3 - дымовая задвижка; 4 - разделка; 5 - потолочное перекрытие; 6 - топочная дверка; 7 - поддувальная дверка; 8 - гидроизоляция; 9 - наружный фундамент; 10 - топливник; 11 - зольниковая камера; 12 - колосниковая решетка; 13 - отверстия для чистки

Рис. 6. Продолжение
г - кладка 6-30, 33 рядов

Рис. 6. Продолжение
д - кладка 31,32, 34-40 рядов

Расход материалов (без фундамента и трубы) следующий:

• кирпич красный - 400 шт,
• кирпич огнеупорный - 220 шт.,
• глина красная - 16 ведер,
• глина огнеупорная - 10 ведер,
• песок - 11 ведер,
• дверка топочная - 250×210 мм.,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая 130×250 мм,
• дверки прочистные размером 130×140 мм - 4 шт.,
• предтопочный лист - 550×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для приготовления раствора и подноски материала потребуется около 6 ч.

Теплоотдача печи при одноразовой топке составляет около 3,8 кВт (3300 ккал/ч), при двухразовой топке - 5,1 кВт 14 400 ккал/ч)^ Печь рассчитана для отопления помещения площадью до 35 м.
Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

• кирпич красный - 640 шт.,
• глина красная - 22 ведра,
• песок - 12 ведер,
• дверка топочная - 250×210 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 300×250 мм,
• дверки прочистные размером 130×140 мм - 7 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м. Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки - около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник, применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм
а - фасад и разрезы Г-Г, Д-Д, Е-Е; б - кладка 1 -8 рядов

Рис. 7. Продолжение
в - разрезы А-А, Б-Б, В-В; г - кладка 9-17 рядов

Рис. 7. Продолжение
д - кладка 18-35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Отопительная печь с нижним обогревом размером 2250×510 мм

Отопительная печь имеет размеры, мм: 2250x510x2480.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 740 шт.,
• кирпич огнеупорный - 40 шт.,
• глина красная - 25 ведер,
• глина огнеупорная - 1 ведро,
• песок - 15 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380×252 мм,
• дверки прочистные размером 130×140 мм - 7 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки - 6 кВт (5100 ккал/ч), при двухразовой топке - около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м². Чертежи разрезов и порядовки приведены на рис. 8.

а - фасад; б - разрезы А-А, Б-Б, В-В; в - кладка 1 -6, 8 рядов

Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм
г - разрез Г-Г; д - кладка 7 - 18 рядов

Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм
е - кладка 19-36 рядов

При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

Отопительная печь с нижним обогревом размером 1880×640 мм

Отопительная печь имеет размеры, мм: 1880x640x2380.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 950 шт.,
• кирпич огнеупорный - 40 шт.,
• глина красная - 29 ведер,
• глина огнеупорная - 1 ведро,
• песок - 17 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 140×250 мм,
• задвижка дымовая - 130×250 мм,
• дверки прочистных отверстий размером 130×140 мм - 12 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 36 ч; дополнительно для приготовления раствора и подноски материала потребуется около 10 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 5,5 кВт (4700 ккал/ч), при двух топках - 6,6 кВт (5700 ккал/ч).^Печь рассчитана для отопления помещения площадью до 55 м. В данной печи можно применять все виды твёрдого топлива. Колосниковая решетка рассчитана для использования в качестве топлива дров, углебрикетов и торфяных брикетов. При применении в качестве топлива антрацита или каменного угля в этой печи колосниковую решетку закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов печи и порядовки приведены на рис. 9. Стрелками указано движение дымовых газов в дымоходах печи.

а - фасад и разрез А-А; б - кладка 1 -5 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
в - разрезы Б-Б, В-В, Г-Г, Д-Д, Е-Е; г - гладка 6-10 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
д - кладка 11-28 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
е - кладка 29-36 рядов

Кладка печи не составляет особых трудностей, однако сначала надо хорошо изучить чертежи разрезов и порядовки кладок кирпичей.

Из горизонтального (по А-А рис. 9, б) разреза видно, что под зольниковой камерой находится горизонтальный дымоход. Топливник выложен из огнеупорного кирпича.

При кладке второго ряда надо строго придерживаться порядовки. Кладка пятого ряда определяет основные размеры дымоходов нижней отопительной камеры. Кладку двадцать первого ряда также необходимо проводить строго по порядовке, у вертикального канала здесь оставляют дымоход шириной 130 мм. Кладка двадцать четвертого ряда также определяет основные размеры дымоходов верхней отопительной камеры. Остальные ряды кладки печи похожи на кладки предыдущих печей.

Отопительная печь с нижним обогревом размером 1290×1020 мм

Отопительная печь имеет размеры, мм: 1290x1020x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 800 шт.,
• кирпич огнеупорный - 90 шт.,
• глина красная - 28 ведер,
• глина огнеупорная - 2,5 ведра,
• песок - 16 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 140×250 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380×250 мм,
• дверки прочистные размером 130×140 мм - 12 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке - 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65-70 м².

На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

а - фасад; 6 - разрез А-А, Б-Б; в - кладка 1-10 рядов

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм
г - разрезы Д-Д, Е-Е, В-В; д - кладка 11-20 рядов

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм
е - разрез Г-Г; ж - кладка 21 -35 рядов

Отопительная печь из кирпича своими руками: 10 инструкций для разных размеров
