Какое сечение провода нужно для дома. Кабель для розеток. Выбор и прокладка

Выбор проводов для домашней электросети , конечно, лучше доверить специалисту. Но сделать электропроводку в небольшом доме под силу более-менее грамотному хозяину.
Монтаж домашней электросети включает в себя монтаж розеток, выключателей, кабель-каналов и прокладка в них кабеля и представляет, в основном, слесарную работу, не требующую больших знаний, вот только монтаж разветвительных коробок должен делать специалист, поскольку там требуется немного поморщить лоб.
При планировании домашней электросети следует сразу разбить потребителей на зоны, например: кухня - комнаты - гараж. Или: освещение - розетки в комнатах - кухня - ванная - гараж. В любом случае, потребителям в кухне и в ванной необходимо проявить особое внимание, поскольку там находится бытовая техника, требующая большой электрической мощности. В гараже тоже могут возникать потребности в большой электрической мощности.
Затем прикидываем места расположения розеток в соответствии с расположением бытовой техники. Лучшие места для розеток - когда есть к ним свободный доступ, но чтобы они не мешали при жизни, то есть ближе к углам, за выступами мебели. Провода от бытовых приборов не должны висеть внатяг, лучше когда розетка рядом или за прибором и обеспечивает свободный вертикальный провис провода, который можно спрятать за мебелью.
Отмечаем расположение электрических разветвительных коробок. Коробка должна быть в каждом месте разветвления проводов к розеткам и выключателям, близлежащие разветвления можно объединить.
Очень удобно кабель-каналы прокладывать под потолком вплотную к плинтусу, тогда разветвительнае коробки ставятся снизу впритык к кабель-каналам. Это позволяет легко заводить провода в коробку, а также и проходить насквозь вдоль коробки при необходимости.
Монтаж кабель-каналов под самым плинтусом в дальнейшем упрощает оклейку обоями или покраску стен.
Имея места установки розеток и выключателей и трассы прокладки проводов, можно посчитать количество провода и произвести выбор сечения проводов .

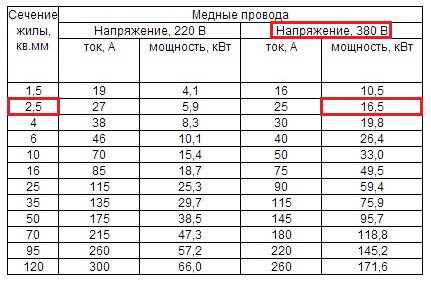

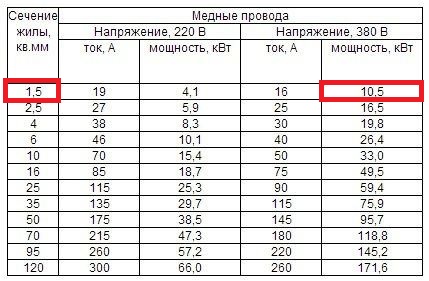

Для выбора сечения проводов существуют таблицы допустимой нагрузки на провода. Пользоваться ими несколько сложновато, поскольку они требуют электротехнических расчетов и охватывают большой диапазон токов и материалов. Рассмотрим применение таблиц для элементарных расчетов в области домашней электросети.
Для домовой электропроводки в последнее время применяются только медные провода и кабели. Нагрузки домашней сети практически не превышают 50 Ампер. Поэтому выбор сечений проводов незначителен.
Провода сечением менее 1,5 кв мм для стационарной проводки не используются.
Поэтому, для монтажа домашней электропроводки имеем следующие значения сечений проводов:
- сечение 1,5 кв мм (диаметр 1,38 мм) - допустимый ток 19 Ампер - допустимая мощность 4,1 кВт - автомат 10-16 Ампер;
- сечение 2,5 кв мм (диаметр 1,78 мм) - допустимый ток 27 Ампер - допустимая мощность 5,9 кВт - автомат 16-25 Ампер;
- сечение 4,0 кв мм (диаметр 2,25 мм) - допустимый ток 38 Ампер - допустимая мощность 8,3 квт - автомат 25-32 Ампер;
- сечение 6,0 кв мм (диаметр 2,76 мм) - допустимый ток 46 Ампер - допустимая мощность 10 кВт - автомат 32-40 Ампер;
Для расчета сечения проводов очень удобно пользоваться значением допустимой мощности. Мощность электроприборов всегда указана в паспорте. Поэтому для выбора проводов суммируем мощности приборов по линии и выбираем необходимое сечение.


Например, линия в ванную: стиральная машина - 2,5 квт; водонагреватель - 2 квт; свет - 100Вт (0,1 кВт); дополнительная розетка (фен) - 600 Вт (0,6 кВт).
Итого - 5,2 кВт. Видим, что по расчетам укладываемся в значение сечения провода 2,5 кв мм. Так как нагрузка приближена к максимуму, ставим автомат 25 Ампер.
Следует учесть, что в дополнительную розетку в ванной может быть включен более мощный потребитель. И еще один немаловажный момент - в последнее время в связи с размещением производства российских фирм в Китае, зачастую реальное сечение проводов меньше заявленного до 25%. Поэтому, в данном примере, берем провод 4,0 кв мм и автомат 25 А, тогда заявленная мощность точно не превысит требуемого сечения, а автомат обеспечит требуемую отсечку (ток срабатывания бытовых автоматов на 25% больше указанного в номинале).
От распредкоробки до розетки обычно прокладывается провод 2,5 кв мм, до выключателей и светильников хватает 1,5 кв мм, от щитка и между распредкоробками при небольшом количестве розеток - 2,5 кв мм, при большом - 4,0 кв мм. При монтаже в кухне мощной электроплиты для нее лучше пробросить совершенно отдельную линию со своей защитой. Для линии от воздушного ввода до щита обычно используется кабель 6,0 - 10,0 кв мм.

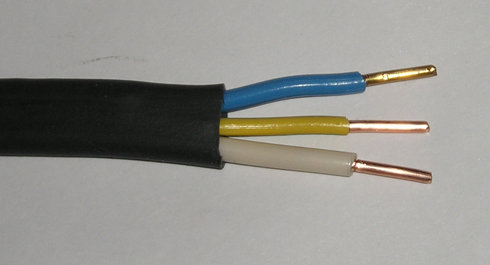

Выбор типа провода для домашней электросети не так велик. Из проводов в двойной изоляции обычно используется ПУНП различного сечения или плоский кабель ВВГ, который имеет более прочную изоляцию, чем ПУНП. Естественно, размер кабеля ВВГ в поперечном сечении побольше, чем у ПУНП, поэтому и кабель-каналы будут необходимы немного большего размера.
Для уличной проводки номинально подходит кабель NYM, он хорошо держится на кабельных подвесах и обладает хорошей изоляцией.

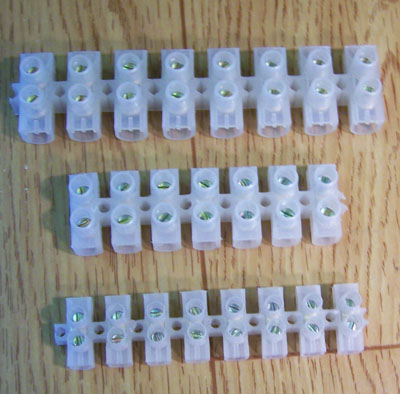

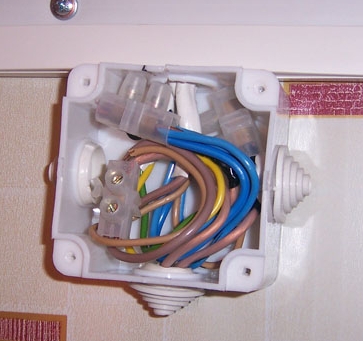

Монтаж распределительных коробок удобно производить на клеммах в полиэтиленовой изоляции. Они выпускаются под различное сечение и позволяют протянуть несколько проводов сразу двумя винтами, обеспечивая неплохое соединение.

Чтобы самостоятельно провести монтаж освещения в квартире, для начала нужно определить, где будут установлены светильники, люстры и выключатели.

После определения мест расположения проводов, начинается монтаж электропроводки. Очень хорошее сечение провода для освещения – это 1,5 мм2. Это показанное сечение провода на мощность примерно 4 кВт. По другому: 40 лампочек накаливания по 100 Вт. Лучше оставлять запас сечения на мощность.

Расчет сечения проводов

Если нужно сэкономить на сечение проводов, то можно это рассчитать. Чем выше сечение провода, тем провод дороже. Рассчитать просто.

Предположим, что есть зона освещения, в которой три люстры, каждый из которых имеет лампочку на мощность 60 Вт. К распределительной коробке подводятся провода сечением жилы провода 1,5 мм2. Для мощности 180 Вт это очень много. Суммируем мощность светильников: три люстры по 60 Вт = 180 Вт и делим на 220.

Если получился коэффициент числом меньше 10 , то от распределительной коробки к люстрам можно ставить провода с сечением ТПЖ (токопроводящая жила) 0,75 мм2. Когда коэффициент меньше 15 - сечение ТПЖ 1 мм2, а если коэффициент больше 17 , тогда подойдет ТПЖ 1,5 или 2,5 мм2. В данном этом случае получился коэффициент 0,8 - меньше коэффициента 1. Подойдут провода сечением 0,5 мм2 . Цена кабеля с таким сечением ниже цены кабеля сечением 1,5 мм2.

После определения сечения провода для осветительной сети, нужно решить, какой провод нужен для монтажа: двух — или трехжильный. Если квартира не имеет заземления, то трехжильный провод отпадает. Остается двухжильный провод, для подключения фазы и нуля сети.

В основном на светильниках не бывает контакта для заземления. Если в квартире есть , то тогда выбирается трехжильный провод, так же трехжильный провод нужен на светильники с электронным запуском. На освещение рекомендуется устанавливать отдельные распределительные коробки. Жесткий или гибкий кабель применять — это личное дело каждого.

Монтаж освещения: установка выключателей

К выключателю всегда подводится фазный провод . На первый взгляд кажется, что разницы никакой нет: подвели нулевой провод к выключателю, разомкнули электрическую цепь и свет погас. Разница есть. Предположим, что через выключатель проходит нулевой проводник. Перегоревшую лампочку в светильнике нужно заменить. Первый шаг - разъединить цепь с помощью выключателя, и вывинчивать перегоревшую лампочку с уверенностью, что тока отсутствует (лампочка не горит). Ноль разорван, а фазное значение остается. При прикосновении к фазовому контакту в патроне светильника человек сыграет роль нуля сети и его ударит током.

К выключателю подводится один провод – вход фазы и выход фазы. А так кажется, что провода два. По другому объяснить получается так: приходит провод к выключателю и выходит с выключателя, тем самым образуя петлю. Петлю эту разрывают на две части. Т.е одна жила входит в выключатель и один конец соединяется с контактами выключателя, а другой конец разорванной петли также соединяется с контактом (только с другим) и выходит с выключателя. Теперь с помощью выключателя можно разорвать цепь. При двух клавишном выключателе нужен трехжильный провод. В этом случае из трех жил один выбирается общей жилой, то есть входящей в выключатель, а два других исходящие с выключателя. Одна клавишей разрывает одну линию, а вторая в это время будет работать. При трех клавишном выключателе будут четыре жилы. Одна входящая жила и три исходящих.

Для примера рассмотрим светильник с пятью лампочками. Нужно установить двухклавишный выключатель, чтобы для включения трех лампочек нужно было нажимать одну клавишу, для включения двух лампочек вторую клавишу и для включения всех лампочек обе клавиши одновременно. Почти во всех люстрах есть колодка, для соединения проводов. В эту колодку подсоединяем фазный провод с одной (входной) стороны, с другой (выходной) стороны подключаем провода, идущие к патронам. Число проводов зависит от того, сколько лампочек должно загораться при включении одной клавиши выключателя. Второй фазный провод подключаем так же. Нулевой провод будет общий и присоединяется к общему проводу люстры. Чтобы протягивать отдельные жилы к выключателю, для подведения электрического тока и отвода тока к простому выключателю применяется обычный двужильный провод, к двух клавишному — трехжильный и т. д.

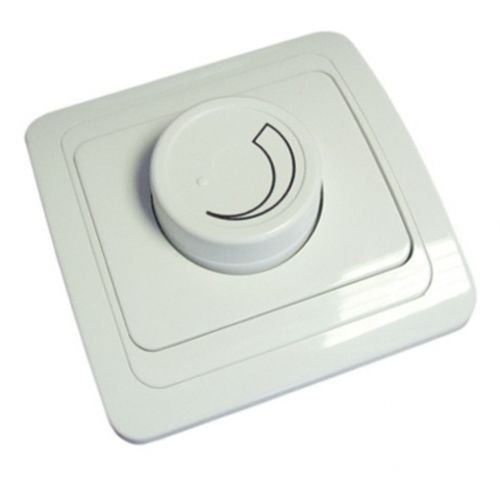

При установке вместо выключателя диммер (регулятор мощности освещения), нужно обратить внимание на то, на какую мощность он имеет расчет. К примеру, диммер мощность в 300 Вт рассчитан на люстру с пятью лампочками, при этом мощность каждой лампочки по 60 Вт. Есть устройства мощностью 1000 и 2000 Вт. С такими устройствами можно менять освещенность в нескольких комнатах сразу. Установка диммера такая же, как установка выключателя. На контактах этого устройства имеются обозначения, какой провод куда подключать. При правильном подключении обеспечится устойчивая работа диммера. Контакт под фазный провод обозначается буквой «L».

Проходной выключатель (переключатель) отличается от простого, обычного выключателя количеством контактов. У простого выключателя два контакта, а у проходного три. К одному контакту подключают приходящий провод, к другому контакту тот провод, который к люстре идет, третий провод идет к другому такому же (переключателю) выключателю. У двухклавишного такого выключателя четыре контакта. Обычно на самом таком своеобразном выключателе ест схемы подключения контактов. Очень важно не ошибиться при

Монтаж светильников

Крепить светильник к монтажной поверхности можно после того, как выключатели установлены и проводка проложена. Для этого имеются разные способы. Встраиваемые точечные крепить проще всего - в гипсокартоне прорезают круглое отверстие и вставляют светильник вовнутрь. Надо вставлять, придерживая пружинные лапки к бокам светильника. Как светильник войдет в свое место в отверстии, тогда эти пружинные лапки закрепят светильник на месте установки. До установки нужно соединить провода к контактам светильника.

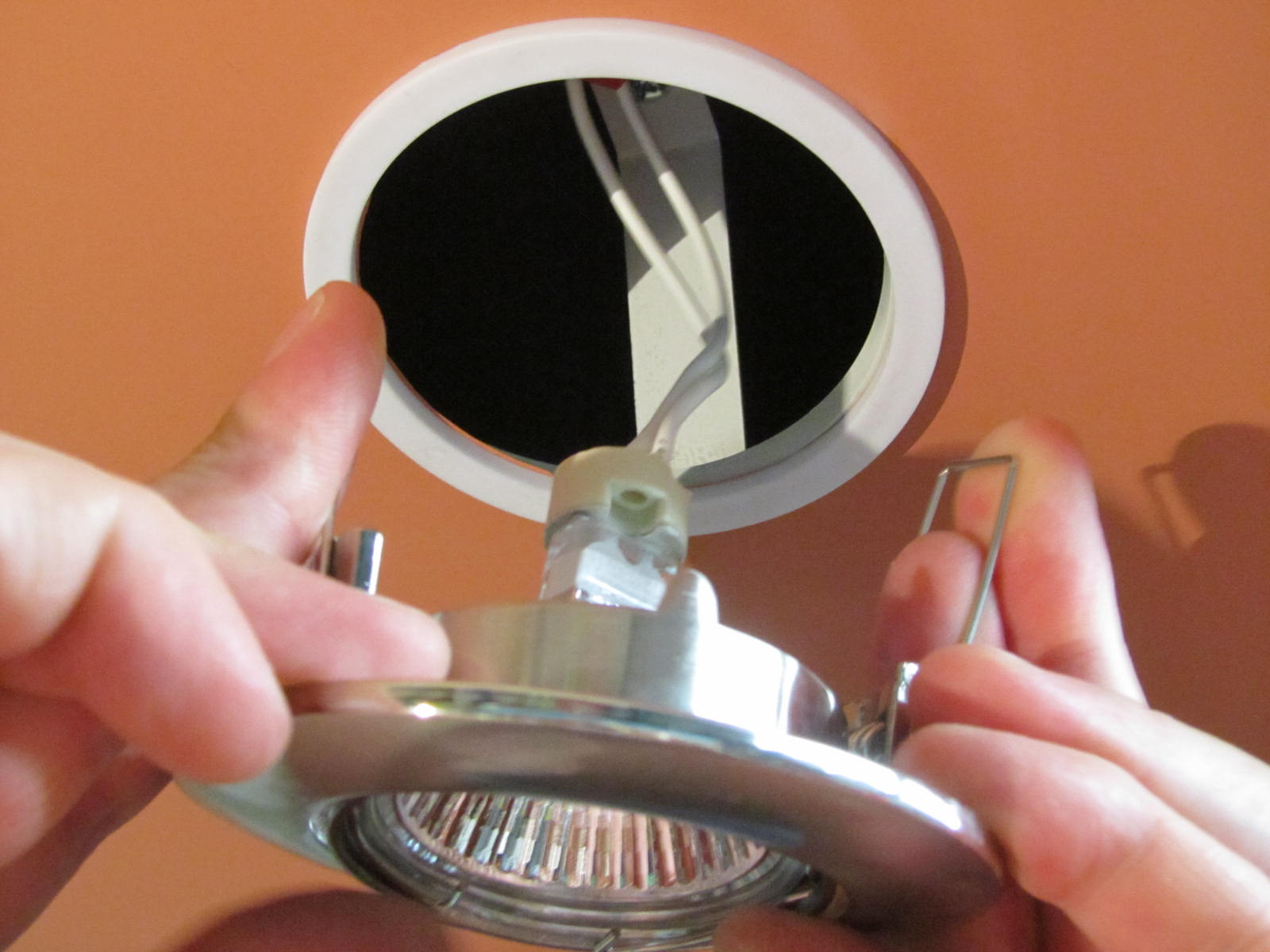

Точечные светильники легко демонтировать. Замена лампочки и ремонт не будут вызывать особых трудностей. При замене светильника нужно следить за тем, чтоб провода не ушли в отверстие установки светильника. Достать их будет оттуда нелегко. Если нужно встраиваемый светильник крепить на потолок «Армстронг», то в этом не будет трудностей. Там ячейки каркаса такого же размера, как и сам светильник. Поэтому всего лишь нужно установить светильник в свое место.

Простую люстру можно крепить двумя способами: либо на дюбель гвозди, либо на крючок. Для крепления люстры на дюбель гвозди на рамке крепления люстры имеются отверстия.

Если люстру вешают на крючок, то нужен анкер (арматуру) диаметром 8-10 мм. А на самой люстре имеется петля для подвешивания на такой анкер. Обычно пробивают отверстия в потолке, в пустотке потолочных плит, туда устанавливают анкер и люстра с крючком крепится на этот анкер. Можно отверстие на потолке закрыть раствором цемента.

Светильники на стену обычно крепят на шурупы или дюбель — гвозди.

Понравилось видео? Подписывайтесь на наш канал!

Разводка розеток — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много и быть они должны буквально во всех помещениях. Чтобы розетки работали долго и корректно, к ним нужно подвести соответствующие по типу и сечениям кабели.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе марки кабеля для проводки можно пойти двумя путями:

• Определить самый мощный энергопотребитель из тех, что будут включаться в сеть, и покупать все кабели с соответствующим сечением и характеристиками. Например, если мощность самого мощного прибора 2 кВт, то необходимо приобретать кабели или ВВГ 3х1,5 (с жилой заземления).
• Покупать кабели различных сечений для разных розеток зависимо от мощности, которую будут потреблять подключаемые электроприборы. Например, для электроплиты мощностью 4 кВт понадобится кабель , а для подключения стиральной машинки мощностью 1-1,5 кВт — кабель .

Лучше всего покупать медный кабель для розеток. Он несколько дороже алюминиевого, но зато существенно более надежен в эксплуатации. Для подключения стандартных бытовых розеток будет достаточно двухжильного провода, а для розеток, имеющих заземляющий контакт, и для печных разъемов необходимо использовать трехжильный.

Требуемое сечение кабеля напрямую зависит от мощности, которую планируется подключить к розетке. При этом нужно знать, что допустимые токовые нагрузки для кабелей и проводов различаются. Кроме того, данный параметр зависит и от способа прокладки.

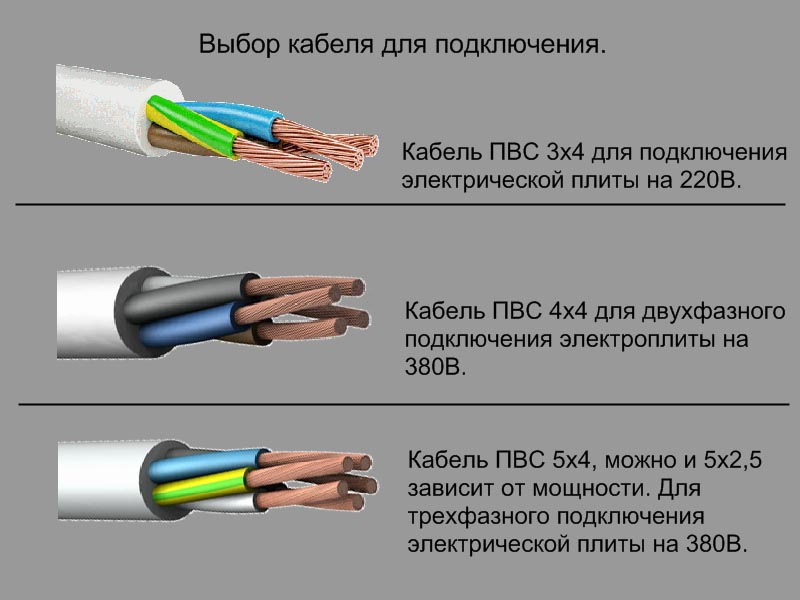

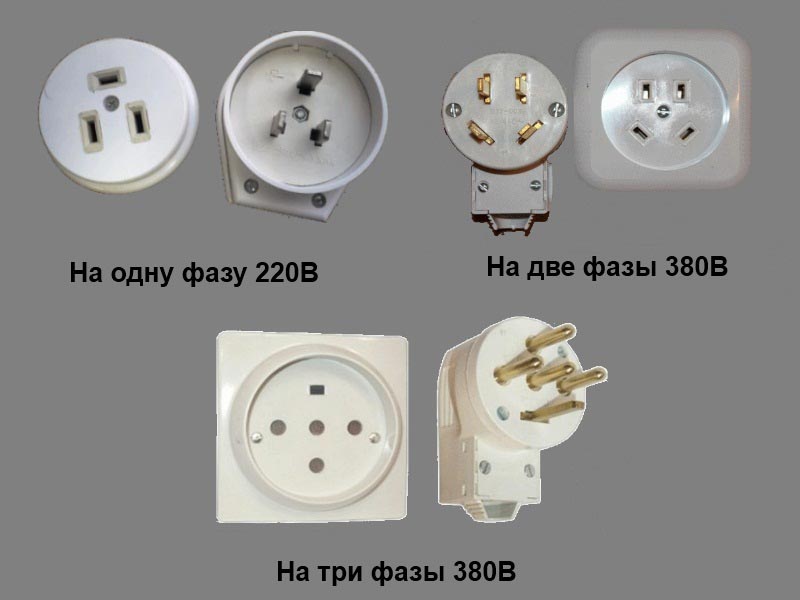

Как правило, самым мощным электропотребителем в доме является электропечь. Даже не зная, как подключить кабель к розетке и точной мощности потребителя, нужно помнить, что для этого дела желательно брать кабель с сечением, большим среднего сечения остальных кабелей в квартире. Для большинства обычных розеток вполне достаточно сечения 1,5-2,5 мм 2 .

Собираясь заниматься электропроводкой, следует помнить, что мало знать, как подключить кабель к розетке правильно, нужно этот кабель еще правильно выбрать. Для подключения розеток в жилых, складских, а также промышленных помещениях со стандартными электросетями чаще всего берутся провода марки , а также кабель для розеток марок ВВГ(нг) и . Каждый из этих кабелей имеет свои особенности, отличные от других.

Способы прокладки кабеля

Зная, как подключить кабель к розетке, и разобравшись с маркой применяемого для подключения розеток кабеля, нужно определить способ прокладки. Кабели можно проводить скрыто и открыто.

Монтаж кабеля в штробе

Скрытый монтаж является оптимальным вариантом для жилых помещений. Он допускается, если стены выполнены из негорючих материалов, а установка розеток приурочена к крупному ремонту. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Кроме того, слой штукатурки является дополнительной защитой проводов.

Перед штроблением нужно разметить пути прохождения кабелей. Также необходимо помнить, что горизонтальные переходы можно совершать на высоте от 2,5 метров или под самым потолком, тогда как диагональные переходы и вовсе запрещены. Важно в работе не попасть на существующие линии проводки. Глубина штробы для удобной укладки кабеля должна составлять примерно два сантиметра. Крепление кабеля осуществляется при помощи дюбель-хомутов.

Открытый монтаж кабеля

Стоит отметить, что кабель для розеток не всегда есть смысл прятать в штробы. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в подсобном/производственном помещении.

Можно в таком случае просто прибить кабели к стене скобками, но подобный монтаж тоже приемлем не всегда. По сгораемым конструкциям открыто прокладывать кабель запрещено. По деревянным или другим склонным к возгоранию поверхностям желательно прокладывать кабели в пластиковых трубах или металлорукавах, которые крепятся к стенам специальными клипсами. Это оптимальный вариант для нежилых помещений.

Лучшим же вариантом открытой прокладки кабеля является пластиковый кабель-канал. Для прокладки любого одиночного провода в квартире достаточно иметь кабель-канал размером 25х16 мм. Стоит отметить, что красиво и аккуратно смонтировать кабельный канал довольно сложно (чтобы не получились неровные стыки и щели, особенно на поворотах), но при правильном выполнении такой вариант открытой проводки даже в квартире будет выглядеть совсем неплохо.

Защита кабеля от перегрузок

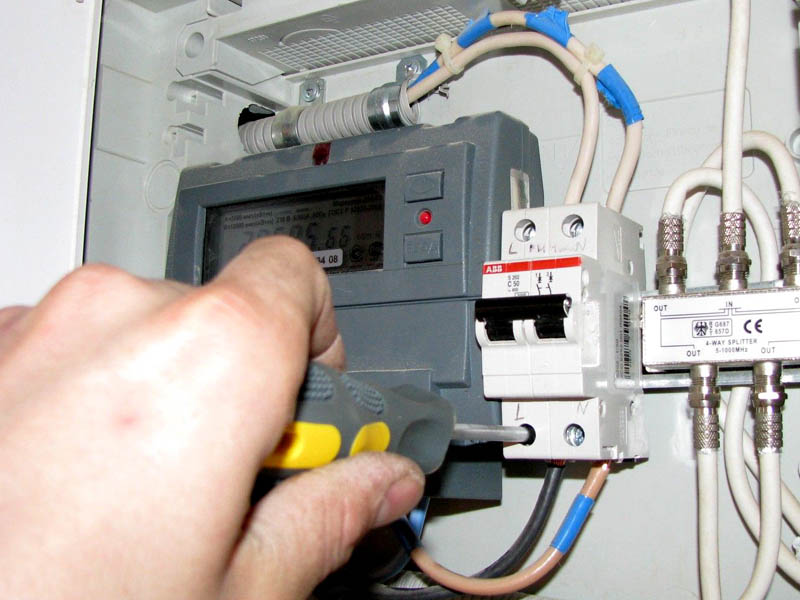

Любой бытовой электроприбор может выйти из строя и вызвать перегрузку вашей электрической сети. Это нужно учитывать при ее проектировании и прокладке.

Применение автоматических выключателей и специальных устройств защитного отключения (УЗО) существенно снижает риск возникновения пожара или удара током вследствие неисправности электропроводки или одного из электроприборов.

Автоматические выключатели обеспечивают защиту от токов короткого замыкания и от перегрузок. УЗО предотвращают малейшую возможность поражения электрическим током. УЗО осуществляет контроль над токами утечки, и сразу отключает сеть при росте утечки сверх номинального показателя. Как правило, это происходит при повреждениях изоляции или неисправности электроприбора.

Современными требованиями безопасности допускается установка дифференциальных автоматов, в который автоматический выключатель и УЗО смонтированы в одном общем корпусе. Такие тандемы удобно монтировать в квартире, например возле счетчика, и уже от них осуществлять разводку розеточных групп по всем помещениям.

Нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм 2 согласно ПУЭ таблица 7.1.1:

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм 2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм 2 .

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм 2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм 2 .

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку . В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток или его более дорогой импортный аналог – .

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

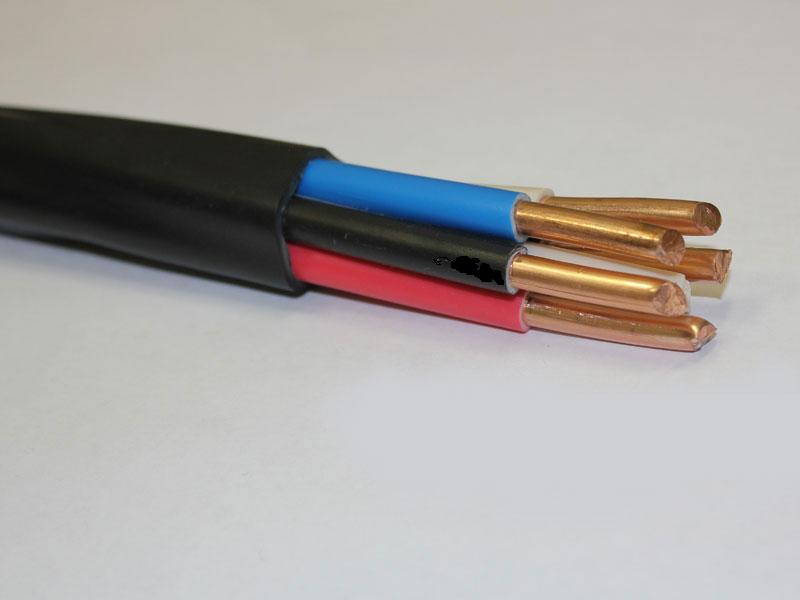

• Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм 2 .

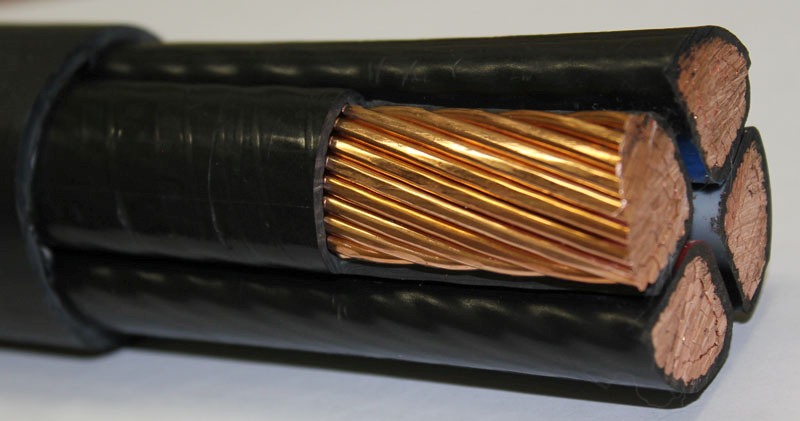

• Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм 2 .
• Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм 2 .
• Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм 2 .

Предположим вы решили приступить к ремонту в своем жилище и задумали замну всей проводки на основе алюминия на более современную, медную. В результате сразу встает вопрос о выборе необходимого для замены материла, нужного сечения провода для розеток, что бы вся подаваемая электрическими приборами нагрузка не сожгла новые электропровода? В городских домах на сегодняшний день различной электроники и электроприборов приличное множество и вся эта техника «кушает» много электроэнергии. В первую очередь стоит определиться с числом нужных Вам для удобного повседневного пользования электроприборами розеток.

После того как вы взвесили все за и против, определились и посчитали нужное количество точек подключения, можно приступать к проводам и определить какого сечения провода для розеток необходимы в Вашем случае. Лучше всего для этих целей подходит медная проводка, ее производят с сердечником нескольких видов, может быть одножильной, либо многожильной, желательно с применением хорошей изоляции из винила, марки ВВГ.

Сегодня в продаже большой набор нужных вам материалов, на покупку нужного вам товара не потребуется больших временных затрат.

Наиболее часто сечение провода для розеток подбирают в диаметре 2,5 миллиметра, применяя розетки со встроенным заземлением, необходимо проводить провод с сердечником такого же сечения, только трехжильный.

Для питания освещения в комнате достаточно использовать проводку с сердечником в 1,5 миллиметра диаметром.

Где именно и какую проводку укладывать

• Проводка для снабжения электроэнергией комнатного, вести распределительной коробки, необходимо в отдельности от проводов, подающих электричество на розетки, это необходимо делать, так как мощность потребления электричества через розетки будет выше и провода, будут нагреваться. Это происходит в результате подключения приборов высокой мощности.

• Какого сечения должны быть провода для розеток на кухне, где используются встраиваемые электроприборы потребляющие при работе большой объем электроэнергии? Провода в этих помещениях проводят раздельно и применяют более крупное сечение. Такой категорией бытовой техники являются электрические варочные панели, стиральные машины установленные на кухне, духовые шкафы с электропитанием. Для подключения этого оборудования используют проводку с диаметром сердечника от 4 до 5 мм. Перед приобретением электропроводки стоит высчитать длину необходимого метража материала, во избежание в процессе укладки ненужных стыковок, это придется делать, в случае если изначально приобретенной длины провода не хватило.

Далее приступаем к автоматам отсечки и распределительным коробам. Количество распределительных щитков рассчитывается исходя из количества комнат, по одному на каждое помещение. Будет правильным проведение к каждому распределительному коробу из автомата отсечки тока, отдельных проводов.

Определение мощности распределительного короба

Здесь Вам надо высчитать мощность потребления электроэнергии во всех помещениях по отдельности. Это нужно сделать, что бы определить общую электрическую мощность и выбрать сечение проводки. Полученные данные повлияют на определение сечения провода идущего от распределительного щита к распределительному коробу.

Так, если мощность предполагаемых электроприборов не превышает 3 кВт, вполне хватит прокладки проводов с диаметром сердечника в 2,5 мм. Самые мощные электроприборы, конечно расположены на кухне. Здесь от щита, надо проводить проводку сечением сердечника не менее 6 мм.

Ну, а сейчас подведем итог. При отсутствии уверенности в своих навыках и умениях, вы сомневаетесь, что вам под силу самостоятельно справиться с этой работой, то лучше прибегните к помощи электрика. Он профессионально выполнит всю необходимую работу. В дальнейшем гарантированно не возникнет проблем с процессом функционирования электрической проводки.
