Как на крыши сделать окна. Какие бывают окна в крыше? Особенности конструкции и монтажа слуховых окон для крыш

Основные разновидности окон в крыше

Перед тем как сделать окно в крыше, необходимо понять, какое именно оно вам нужно. Слуховыми называются те, что расположены в крыше и необходимы, чтобы освещать и проветривать чердак. Из-за их вертикального расположения требуется возведение отдельной стропильной конструкции, встроенной в крышу. Это их основное отличие от мансардного окна, которое встроено в крышу под наклоном. Изобретение слуховых окон относится к первой половине XIX века, а мансардные появились после Второй Мировой войны.

В последние годы все больше распространяется использование мансардных окон. К тому же, занимая одну и ту же площадь кровли, они дают больше света, благодаря наклону, кроме того, их гораздо проще устроить.

И все же часто возникает дилемма: что выбрать? Если дом построен достаточно давно и необходимо придерживаться некоторых архитектурных рамок, то в таком случае, скорее всего, подойдет слуховое окно. Если же дом построен сравнительно недавно и вы просто решили сделать жилой мансарду вашего дома, тогда может подойти и мансардное.

Для начала давайте рассмотрим слуховую разновидность. Для ее устройства нужны специальные ниши, которые должна иметь кровля. Каркас стропильной фермы и боковых стен требует большого количества соединений с основной кровлей, его довольно сложно сделать «на глазок». Потому нужен чертеж, созданный хорошим специалистом. Фронтон и боковые стены обшивают строительной фанерой и обшивают фасадным материалом. На крышу укладывают кровельные материалы на одном уровне с основной крышей. Примыкание слухового окна к крыше гидроизолируют и утепляют.

Мансардное окно крепится между двумя стропилами. Мансардные служат преградой для потоков воды, потому такую конструкцию обычно обустраивают в основном на крышах, имеющих 15-20 градусов наклона. Современные мансардные окна – это достаточно сложные конструкции, имеющие хорошую защиту от протечек и холода. Самостоятельно изготовить его, да так, чтобы оно получилось качественным и надежным, будет очень сложно. Поэтому вы облегчите себе жизнь, просто купив его у надежного производителя. Крепление к кровле осуществляется с помощью опорной пластины. Чтобы отводить воду, в раме есть специальный оклад, представленный металлической рамкой, которая расположена по периметру. Для того чтобы открыть его, в конструкции имеются фрикционные петли, которые расположены чуть выше центра окна. Они открывают оконную раму так, чтобы вся вода, которая в нее попадает, стекала на крышу и не попадала внутрь.

Оконный проем в готовой крыше

В частных домах нередко появляется потребность в оконном проеме в крыше. Полностью переделывать крышу – довольно долгое и дорогостоящее занятие, потому есть возможность с помощью нескольких приемов сконструировать слуховой проем.

Определяем, где будет окошко

Параметры окна должны занимать не больше 10% от площади пространства под ними. Большие окна на кровле провоцируют большую потерю тепла. Кроме того, стекла у них недостаточно прочны и не так устойчивы к воздействиям извне, как это необходимо. Оптимальный вариант – позиционирование окна четко по центру между двумя несущими балками кровли.

Монтируем оконную раму

Вырежьте нужное отверстие для оконного проема в шифере и начните монтаж оконной рамы. Ее устанавливают на несущие стропила крыши с помощью специального деревянного каркаса 40х50 мм. Лучше крепить ее к стропилам с помощью нержавеющего материала. Каркас монтируют саморезами по дереву с плотной фиксацией к стропилам. Также можно смонтировать каркасное слуховое окно, которое будет параллельным крыше дома, но подобные сложные конструкции лучше доверять профессионалам.

Герметизируем и отделываем оконный проем

Герметики, которые подходят для этого:

паронепроницаемая герметичная саморасширяющаяся лента;
акриловый;
битумный;
силиконовый.

Лучше всего подходит саморасширяющаяся лента, уложенная слоем по периметру. Сверху щели можно герметизировать акриловым материалом. Такие действия лучше совершать в теплую и сухую погоду. Если же вы решили возвести слуховое окно своими руками, тогда поговорим об этом немного подробнее.

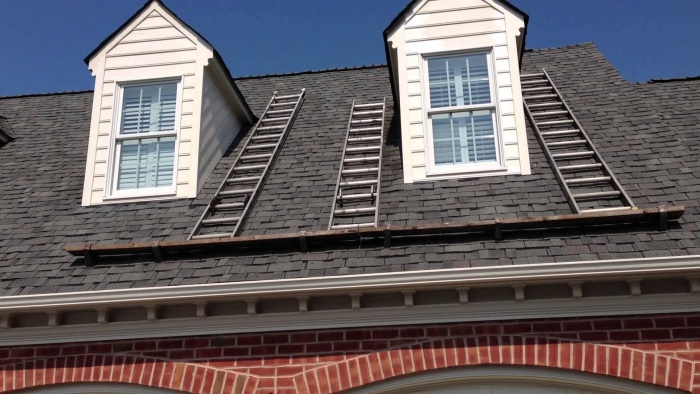

Виды слуховых окон

Слуховое окно с плоской крышей обычно монтируют с водосточными желобами, поэтому крыша должна иметь уклон от 5 до 15 градусов. Конструкция четырехугольной формы с односкатной или двускатной крышей похожа на окошко с плоской крышей, но она обязана иметь немного больший уклон скатов, минимум от 15 градусов.

Слуховое окно треугольной формы чаще всего встречается на и коттеджей. Такая конструкция не имеет боковых стен, их место занимают скаты кровли. Это приводит к уменьшению количества гидроизоляционной работы, но в то же время снижает освещенность мансарды, если фасадная часть такого окна не направлена на фасад дома. В последнее время появилось интересное решение в виде круглой формы. В народе такие конструкции называют «рот лягушки» или «летучая мышь».

Самым функциональным является окошко в виде зенитного фонаря. Визуально это легкая конструкция, не утяжеляющая крышу, да и освещает мансарду превосходно. Специалисты обычно придерживаются следующих цифр при составлении чертежей, определяя количество и размер слуховых окон: общая ширина обязана не превышать половину ширины мансарды, нижние края слуховых окон должны находиться на высоте 0,9 м от пола; чем выше расположение слухового окна, тем лучше происходит освещение.

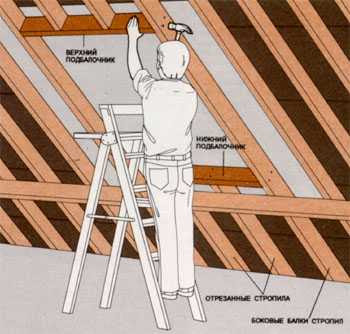

Каркас

Каркас слухового окна монтируется в то время, когда происходит монтаж системы стропил кровли. Если крыша двускатная, в каркасе имеется своя обрешетка и свои стропила. В основном это отдельная мини-крыша. Когда возводится стропильная система, в тех местах, где планируются слуховые окна, нужно предусмотреть проемы, которые ограждают стропильные ноги с повышенной прочностью, потому что они должны будут принять на себя массу конструкции слухового окна.

Потом на стропильные ноги укладывают поперечные балки: верхнюю – согласно размерам окна, а нижнюю – на уровне внешней стены дома. На нижнюю балку устанавливают вертикальные стойки, которые связывает по верху поперечный брусок. Получаем раму, которую скрепляем продольными брусьями с верхней балкой, которую уложили на . Так мы получаем каркас, но пока без стропильной системы самого окна. Систему стропил на мансарде делают, следуя образу основной конструкции кровли.

Каркас треугольного окна

Устанавливая балки-перемычки, нежелательно делать врубки в стропильные ноги основной конструкции кровли, дабы не допустить ослабление несущей способности. Крепление всех элементов каркаса выполняется с помощью металлических крепежных деталей. После проверки каркаса по горизонтали и вертикали можно устанавливать коньковый брус и маленькие стропила крыши слухового окна. Вырезают стропила согласно шаблону – это неплохо упрощает работы. Боковые стенки обшивают влагостойким материалом. Крыша окна монтируется одновременно с выполнением кровельного материала на основную крышу.

Правильно гидроизолируйте стыки слухового окна и основной кровли, чтобы не было протечки.

Для того чтобы можно было осветлить и проветрить чердачное помещение или мансарду, в крыше обязательно устраивают окна. В данной статье мы расскажем, как соорудить окна для крыши частных домов, какими они бывают и в чем основные отличия между ними.

Виды кровельных окон

Чтобы понять, как называется окно в крыше, следует разобраться, каким оно может быть. Если оно расположено вертикально и встроено в стропильную систему крыши, а также служит для освещения и проветривания чердачного помещения, речь идет о слуховом окне. В то же время, мансардные окна встраиваются в кровлю под наклоном, что позволяет обеспечить лучший доступ света. Кроме того, такие окна соорудить намного проще. Примечательно, что слуховые окна впервые появились в начале 19 века, а мансардные – уже после Второй мировой войны.

Определяя, какой из вариантов подойдет в том или ином случае, стоит учитывать некоторые архитектурные особенности здания. Если дом старый, и вносить какие-либо изменения в его внешний вид нежелательно, оптимальным вариантом будет слуховое окно. В то же время, мансардные окна пользуются большим спросом. К такому варианту можно обратиться, если вы хотите оборудовать жилую мансарду над домом.

Рассмотрим подробнее, что такое слуховые кровельные окна. Чтобы сделать такое окно, необходимо, чтобы в кровле были специальные ниши. Каркас окна должен в нескольких местах стыковаться с основной стропильной конструкцией, поэтому для его обустройства необходимы точные расчеты. Боковые стены и фронтон нужно будет обшить фанерой и финишным отделочным материалом. Место, где оконный проем будет стыковаться с основной кровлей, необходимо утеплить и гидроизолировать.

А вот крышные окна мансардного типа фиксируются между двух стропил. Как правило, такие окна монтируют в крышах с уклоном в 15-20º, поскольку они будут подвергаться выпадению осадков. В настоящее время выпускаются мансардные окна, которые надежно защищены от протечек и холодного воздуха. Однако не стоит пытаться изготовить их самостоятельно, лучше всего приобрести уже готовую конструкцию у производителя. Такие окна в кровле мансарды нужно будет закрепить при помощи опорной пластины. Они также оснащены специальным окладом, то есть металлической рамой, которую с помощью фрикционных петель можно открыть так, чтобы попадающая внутрь него вода стекала на крышу.

Монтируем окно в старой крыше мансарды

Довольно часто, когда хозяева частных домов стремятся обустроить на чердаке окошко, им все же не хочется капитально переделывать крышу. В таком случае, приемлемым выходом будет обустройство слухового проема. Сделать подобное окно в крыше своими руками вполне возможно.

Выбор местоположения

Согласно нормативам, ширина окна не должна превышать 10 % периметра крыши. Это связано с тем, что большие проемы приводят к значительным потерям. Более того, остекление не способно в полной мере защитить кровлю от внешнего воздействия. Лучше всего, если оконный проем будет расположен по центру кровли между несущих балок.

Установка рамы своими руками

Перед тем, как выполнить установку окна на крышу, необходимо прорезать в кровельном материале, например шифере, отверстие нужного размера. Далее на стропила крыши монтируют деревянный каркас из бруса 40×50 мм, в котором устанавливают оконную раму. Желательно пользоваться нержавеющими крепежными элементами. Сам каркас фиксируется на стропилах с помощью саморезов. Как вариант, можно обустроить каркасное, встроенное в крышу окно, которое будет параллельным основной кровле, однако, самостоятельно подобную работу лучше не проводить.

Для гидроизоляции можно использовать такие герметики:

акриловые;
на основе битума;
силиконовые;
саморасширяющаяся паронепроницаемая лента.

Стоит отметить, что последний вариант является наиболее приемлемым. В верхней части щели можно заполнить герметиком на основе акрила. Желательно все работы выполнять в сухое и теплое время года. Однако для тех, кто все же хочет обустроить слуховое окно в крыше мансарды своими руками, опишем этот процесс более подробно.

Типы слуховых окон

Если речь идет о слуховом окне с плоской крышей, его нужно оборудовать водостоками. В связи с этим, уклон его ската должен быть в пределах 5-15º. Четырехугольное окошко с одно- или двускатной крышей должно иметь более крутые скаты с уклоном 15º.

Треугольные слуховые окна очень часто монтируются в загородных коттеджах. Данная конструкция предполагает отсутствие боковых стен, функцию которых выполняют скаты. Хотя в таком случае потребуется меньше усилий для выполнения гидроизоляции, все же доступ света через такие окна существенно снижен. Исключение составляют случаи, когда фасадная часть окна направлена на фасад всего здания. Одной из новых разновидностей слуховых окон является оконный проем округлой формы.

Оптимальным выбором среди всех типов слуховых окон является разновидность форм зенитного фонаря. Наряду тем, что такая конструкция не утяжеляет крышу, она обеспечивает качественное освещение мансарды. Существуют нормативы для слуховых окон, которые учитываются во время проектирования: ширина проема не должна превышать ½ ширины мансарды, расстояние от пола до нижнего края слухового окна должно составлять от 0,9 метра. Качество освещения улучшается по мере увеличения высоты размещения окна.

Крепление каркаса в кровле

Устанавливать стропильную систему для слухового окна необходимо одновременно с монтажом общего каркаса крыши. В случае с двускатным окном, такой каркас будет представлять собой отдельную крышу в миниатюре. Примечательно, что возле проемов, где будут расположены слуховые окна, должны быть установлены усиленные стропила, которые смогут выдержать дополнительную нагрузку, передающуюся их стропильной системой.

Поверх стропильных ног монтируются поперечины: верхняя будет соответствовать габаритам окна, а нижняя – должна быть расположена на уровне внешней стены здания. На нижнем брусе крепятся вертикальные опоры, соединенные вверху поперечной балкой. В результате, получается рама, которую нужно соединить с верхней балкой, помещенной на стропилах, при помощи продольных брусьев. После этого на данном каркасе будут крепиться стропильные ноги для слухового окна.

Какой каркас нужен для окна треугольной формы

Обратите внимание, что при установке перемычек не стоит ослаблять несущую способность основных стропильных ног, делая на них врубки. Для фиксации деталей каркаса желательно воспользоваться металлическими крепежами. Когда проверка уровней будет завершена, можно приступать к монтажу конька и малых стропильных ног для слухового окна на крыше. Облегчить работу по изготовлению стропил можно, если предварительно создать шаблоны. На боковых стенах слухового окна необходимо нашить влагостойкий отделочный материал. Финишное кровельное покрытие на слуховое окно настилают одновременно с перекрытием крыши на основном здании.

Чтобы избежать протечек и деформации деревянных кровельных конструкций, стыки между основной крышей и слуховым окном необходимо качественно гидроизолировать.

Крыши жилых домов бывают очень разными, но наибольшей популярностью пользуются конструкции с покатыми скатами. Они позволяют обустроить просторный чердак, обеспечивают естественный и быстрый сход дождевых вод и снега, придают сооружению уютный и завершенный облик. Кроме того, в покатых крышах можно организовать дополнительное окно для вентиляции, освещения и просто для красоты. О том, как сделать окно в крыше, читайте в этой статье.

Окна, встроенные в кровлю, бывают мансардными и слуховыми, но суть от этого, по большому счету, не меняется. Изначально такие окна были предназначены для проветривания чердака, но позже они стали использоваться для дополнительного освещения и визуального расширения пространства. Так, когда в Европе наблюдалось перенаселение, люди искали возможность использовать каждый квадратный метр жилой площади с пользой, поэтому делали из чердаков дополнительные комнаты. А чтобы меньше тратиться на освещение, расширили и модифицировали маленькие слуховые окошки, превратив их в дополнительный источник естественного света.

Кстати, а вы знаете, почему слуховые окна так называются? Видео ниже ответит на этот вопрос:

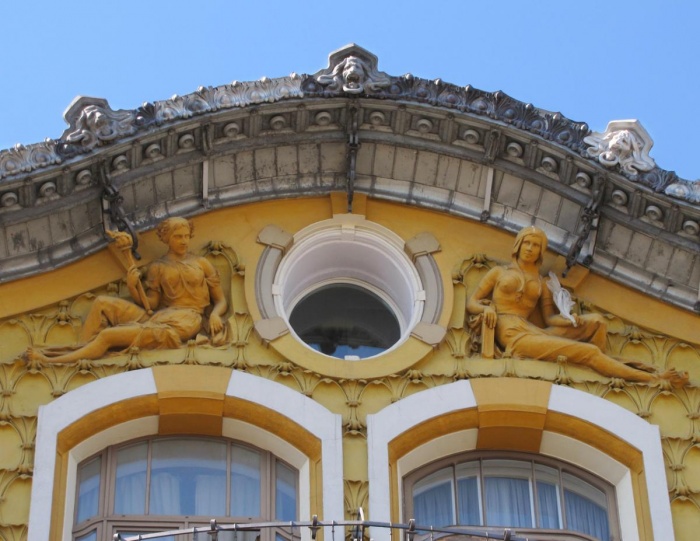

Интересно: В Средние века была мода пышно украшать окна в крыше в соответствии со стилистикой фасада здания. Их называли люкарнами. После Второй мировой войны скромные слуховые окошки преобразились и расширились – так появились мансардные окна, которые и по сей день очень популярны.

Итак, зачем же сегодня многие ставят слуховые окна на крыше:

Они дают дополнительное освещение чердачного помещения.
Обеспечивают регулярную и качественную вентиляцию подкровельного помещения, что продлевает сроки эксплуатации материалов пирога.
В отдельных случаях чердачное окно обеспечивает дополнительный выход на крышу для ее профилактического ремонта.
Красиво оформленное слуховое или мансардное окно придает оригинальный внешний вид архитектурной композиции.
Могут служить дополнительным аварийным выходом.

Виды окон

Прежде чем заниматься установкой окна в крышу, следует разобраться в разновидностях таких конструкций. Слуховые окна выглядят как маленькие «домики» с двумя скатами. Мансардные же размещаются вровень со скатом основной кровли и не защищены навесом, поэтому пропускают больше солнечного света. Иными словами, слуховые окна располагают вертикально, а мансардные – горизонтально (повторяют геометрию ската кровли). Соответственно, для вертикальных окон необходимо строить дополнительный каркас, что будет описано далее.

В большинстве случаев слуховые окна выглядят как треугольники. Главная особенность их в том, что фронтонная сторона не утапливается внутрь, а стоит в единой плоскости с фасадом. В остроугольных кровлях можно располагать на фронтоне окна с большими рамами, используя оригинальные детали, похожие на своды соборов. Если же вы собираетесь ставить окно с односкатной крышей, то на ней следует разместить отдельные водосточные желоба. Минимально допустимый уклон такой крыши составляет 5-15°.

Несмотря на то что сегодня многие выбирают слуховые окна, большинство все же отдает предпочтение мансардным конструкциям. Поскольку они располагаются в одной плоскости с кровлей, то способны пропускать больше света, занимают меньше места, да и сделать их гораздо проще.

И все-таки, какой тип окна выбрать? Если вы живете в старом доме с характерными архитектурными признаками своей эпохи, то лучше всего построить слуховое окно. Для более современных конструкций подойдут мансардные окна. Для монтажа первых нужны специальные ниши в кровле, поскольку каркас стропильной системы и боковин окна нуждается в большом количестве мест крепления с основной кровлей.

Мансардное окно достаточно закрепить между стропилами кровли. Они будут выполнять функцию барьера для водных потоков, а потому их лучше ставить на покатых крышах с углом наклона 15-20°. Окна мансардного типа представляют собой довольно сложные конструкции с продуманной защитой от холода, ветра и влаги. Изготовить такое окно самостоятельно не представляется возможным, поэтому разумнее всего приобрести его в соответствующей фирме.

Монтаж слухового окна

Поскольку конструкция слухового окна на крыше очень сложная, прежде чем приступать к его строительству или отправляться в магазин за материалами, необходимо составить подробный чертеж. На изображении ниже показана одна из возможных схем обустройства на двускатной крыше.

Полезный совет: Чтобы вычислить габариты и число слуховых окон, необходимых для полноценного освещения и проветривания чердака, воспользуйтесь простым правилом: их суммарная ширина должна быть больше ½ ширины подкровельного пространства.

Совсем необязательно размещать окна в один ряд, они будут красиво смотреться и на разных уровнях. Нижний край должен быть расположен в 90 см от пола чердака, а высота окна может составлять 1,5-2 м или выше, на сколько позволяет потолок помещения. Логично, что чем выше окно, тем больше света оно будет пропускать.

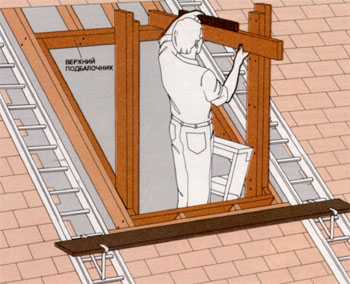

Изготовление каркаса

Обустройство слухового окна нужно начинать с разработки и обустройства каркасной системы. Лучше всего делать это одновременно с монтажом стропильной системы общей крыши. В подобной конструкции предусмотрена своя коньковая балка, стропила и обрешетка, на которую потом будут уложены слои кровельного пирога. Говоря проще, чтобы получить слуховое окно, надо на крыше соорудить еще одну такую же крышу в миниатюре.

Специфика проведения монтажных работ:

Оградите проемы окна стропильными ногами. Для их изготовления рекомендуется выбирать высокопрочные материалы, которые смогут выдерживать нагрузку от всех конструктивных элементов окна, включая стеклопакеты, обрешетку и кровельное покрытие.
Уложите поперечные балки – нижняя должна находиться на одном уровне с наружной стеной, а место крепления верхней зависит от того, насколько высоким вы захотите сделать окно.
Установите вертикальные стойки, оперев их на нижнюю балку, после чего свяжите их в верхней части поперечиной.
Продольными брусьями скрепите получившуюся раму с верхней балкой, которая упирается на стропила.
В результате у вас получится каркас, который впоследствии нужно дополнить стропильной системой. Ее строят по тому же принципу, что и для основной кровли дома.

Важный момент: Когда вы будете закреплять балки-перемычки, не стоит делать врубки в стропильных ногах в основания, поскольку это сделает их менее прочными. Прикрепляйте все конструктивные элементы различными металлическими крепежными деталями.

Когда вы обустроили каркас, проверьте его расположение в пространстве, скорректировав вертикаль и горизонталь при помощи строительного уровня и отвеса. Перекосов нельзя допускать ни при каких условиях, даже минимальных. Только после этого можно начинать укладывать конек и стропила крыши окна. Их следует вырезать из дерева по заранее подготовленному шаблону.

Боковины окна рекомендуется отделывать гидрофобными материалами. Лучше всего монтировать кровельное покрытие основной крыши и слухового окна в одно и то же время, обращая особое внимание на потенциальные места протечек. Это могут быть различные стыки, углы, места выхода труб и вентиляционных отверстий. Делайте там усиленную гидроизоляцию при помощи мембран, прижимных планок и силиконовых атмосферостойких герметиков.

Монтаж ендов

Технология строительства и установки слухового окна кажется очень схожей с обустройством обычной многощипцовой кровли, однако здесь есть несколько весомых различий. Так, обычно скаты у многощипцовой конструкции расположены под одним углом. Уклон навеса окна составляет 64°, и если его установить на кровлю с уклоном 40°, то для этого потребуется соорудить нестандартные разжелобки или енды. При этом верх и низ строят по разным технологиям. Для строительства верхушки применяют накосные стропила и на них опирают нарожники под углом 64°.

Как делают подобные окна на крыше дома:

Перенесите на пол центральную точку пересечения ендовой балки с коньком.
По линейке проведите линию от этой отметки к углу боковой стенки и к коньковому брусу. Эти две линии будут проекцией коньковой балки и енда в горизонтали.
Найдите угол между этими двумя линиями и под этим углом запилите нижний торец ендовой балки, чтобы он смог четко пристать к боковой стенке.
Натяните шнурок или леску между коньком и углом боковины и найдите угол среза верхней части балки. Измерьте дистанцию между этими точками - это и будет длина ендовой балки.
Перенесите линию проекции на боковой брус и измерьте протяженность нижнего торцового среза.

Когда с измерениями покончено, выполните разметку заготовки в точке установки балки, разрежьте ее по длине и сделайте запилы на краях под углом 18° и 72° и поставьте их на место.

Полезный совет: Для каждого такого окна нужно сделать пару подобных зеркальных стропильных балок. Для нарожников лучше всего заранее сделать шаблон, чтобы потом не измерять каждый раз.

В нижней части окна, где внутренняя поверхность мягкой крыши спрятана боковыми стенками и незаметна со стороны мансардного помещения, специалисты прибегают к упрощенному методу монтажа разжелобка. На обшивку кровли прибивают ендовую балку и опирают на нее торцы стропил кровли окна. Соответственно, эту работу выполняют после укладки обшивки основной кровли фанерой или другим листовым материалом. Чтобы увеличить прочность такой обшивки, настилать листы лучше всего от боковых стен окон.

Как узнать габариты и месторасположение опорной балки:

Между концом стропильной балки и внешним концом фронтона натяните специальный меловой шнурок.
Отбейте шнурком меловую линию.
Измерьте протяженность этой линии и вырежьте заготовку.
Срежьте ее внешний боковой конец под углом 64°.
Прибейте балку вдоль меловой разметки.

Заготовки нижних стропил проще всего делать по шаблону, а перед монтажом только подпилить концы до требуемых размеров. После установки всех деталей остается лишь обшить крышу окна влагостойкой фанерой и кровельным материалом. Укладывать фанеру следует сверху от коньковой балки, особенно если вы работаете с крутыми скатами. Встаньте на самую верхушку и расположите цельный фанерный лист, расположив его четко вдоль верхнего торца конька. После его фиксации можно спуститься вниз, измерить и подогнать остальные угловые детали.

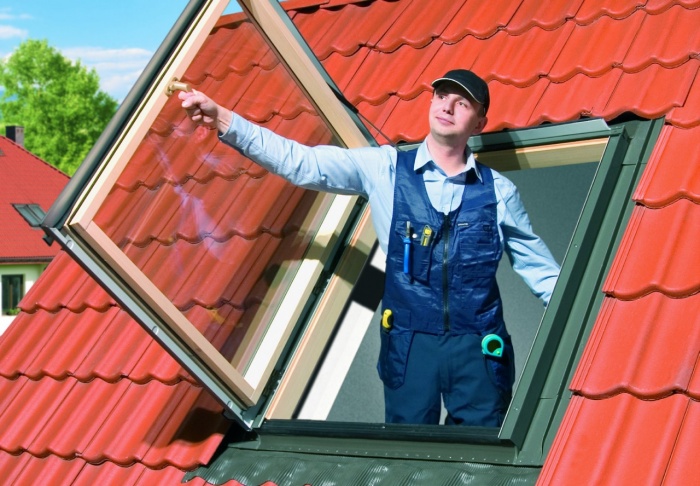

Монтаж мансардных окон

Установить окна в мансардной крыше будет намного проще, ведь для них не потребуется строить персональные «домики». Но именно по этой причине к таким конструкциям предъявляются повышенные требования. Так, необходимо соблюдать предельную точность в измерениях, сделать очень жесткую раму и проследить, чтобы все окно обладало повышенными теплофизическими характеристиками.

Конструкция мансардного окна напоминает слоеный пирог из всевозможных изоляционных деталей, защелок и примочек. Мы уже говорили ранее, что сделать такое своими руками не получится, поэтому лучше ознакомиться с предложениями на рынке и выбрать наиболее подходящее.

Чтобы правильно установить окно, надо знать из чего оно состоит:

Маркизет – защита от внешних механических воздействий.
Оклад – может быть выполнен из различных материалов и подбирается в зависимости от кровельного покрытия, что позволяет расположить окно максимально вровень со скатом крыши. Оклады бывают гладкими, для крыш из битумной черепицы с волной не больше 8 мм, 16 мм, 30 мм и т.д.
Мансардное окно – собственно, сам стеклопакет.
Защитный контур для тепло- и гидроизоляции.
Жалюзи либо шторы – зачастую не идут в комплекте и приобретаются отдельно в соответствии с дизайном интерьера мансарды.
Внутренние откосы.

Когда вы определились, сколько окон нужно установить в крыше, и каковы будут их размеры, следует сделать разметку. Для этого обозначьте их месторасположение изнутри, поставив метки с запасом в 2-3 см справа и слева и в 10-15 см – сверху и снизу.

Как поставить мансардное окно:

Вырежьте кусок гидроизоляционного материала в соответствии с размерами окна, оставив запас около 20 см с каждой стороны.
Снимите сектор основной кровли, где будет расположено окно, или вырежьте его.
Удалите при необходимости детали стропильной системы, мешающие работе.
Прибейте в нижней части на расстоянии в 8-10 см от обрешетки опорный брус с сечением 50 мм.
Прибейте к брусу нижнюю часть гидроизоляционного полотна.
Верхний конец гидроизоляции прикрепите к верхней обрешетке.
Вытащите боковые края гидроизоляции наружу.
Крепеж рамы осуществляется в соответствии с особенностями конструкции. Поскольку окна от разных производителей немного отличаются, то будет полезно ознакомиться с прилагающейся в комплекте инструкцией или проконсультироваться непосредственно у представителя фирмы.
После установки рамы прикрепите к ней кронштейны. Нижние фиксируйте накрепко, а верхние сразу сильно не затягивайте, поскольку они еще пригодятся для корректировки положения створки.
К верхней части рамы прикрепите утеплитель.
Внизу теплоизоляцию уложите на опорный брус.
Установите створку и отрегулируйте плотность ее прилегания при помощи верхних кронштейнов. После этого их можно окончательно затянуть.
Прикрепите боковые концы гидроизоляционного полотна к раме, а затем уложите туда утеплитель.
В верхней части установите дренажный желоб в соответствии с конструктивными особенностями данной модели окна (возможно, снова потребуется консультация производителя).
Расположите вокруг окна фартук, который защитит его от протечек, и прикрепите его к раме, верхней обрешетке, опорному брусу и стропилам. Края фартука просуньте под обрешетку, а верхнюю часть заведите под желоб.

Полезный совет: Не стоит применять монтажную пену для дополнительной гидроизоляции стыков, поскольку ее напор может нарушить корректное расположение окна. Используйте для этого атмосферостойкие герметики.

Как видите, установка окон в крыше дома довольно сложна и сопряжена с определенным риском. Если вы все же решили, что справитесь с этой работой самостоятельно, позаботьтесь о личной безопасности и приобретите качественное снаряжение для высотных работ.

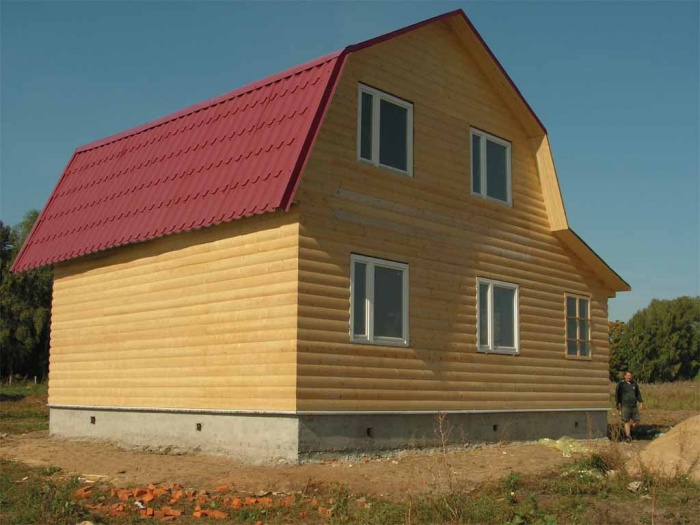

Комната, оборудованная на чердаке, называется мансардой. Её придумали в Париже ещё в 1630 году и актуальность этого архитектурного решения не потеряно до сих пор, более того, с учётом роста объёмов загородного строительства оно постоянно применяется.

Конструкция мансарды должна работать как крыша

Конструкция мансарды обуславливается типом самой кровли. Исторически сложилось так, что оптимальный вариант профиля крыши для обустройства мансардной комнаты – это так называемая ломаная крыша. На рисунке показано соотношение объёма этого помещения в случае с двускатной и ломаной.

Даже невооружённым глазом, видно, что размер комнаты под ломаной крышей, больше чем под двускатной. Также видно, что она больше по площади, чем та, которая расположена на первом этаже, это вызвано особенностью конструкции самого дома. Да и его несколько .

Каркас мансарды без утепления

Сооружение мансардной комнаты подразумевает под собой, что она автоматически становится неотъемлемой частью конструкции кровли. То есть брусья, которые идут на изготовление стен и потолочного перекрытия мансарды, принимают на себя нагрузку от конструкции кровли, делая её более прочной и устойчивой.

Для изготовления мансарды в каркасном доме необходимо применять те же материалы, которые были использованы при возведении основных стен и потолочного перекрытия первого этажа.

То есть, если для стен применялся брус 150х50 мм, то такой же должен быть использован при обустройстве мансардной комнаты.

В качестве опор, под стеновой брус используют лаги потолочного перекрытия первого этажа. Крепление осуществляется с помощью гвоздей или уголка и саморезов по дереву. Как именно крепить балки выбирает сам застройщик исходя из своего опыта и знаний.

Тонкости строительства

Усложняют жизнь строителям необходимость устройства окон, из-за этого приходится или использовать окна, которые предназначены для использования в мансарде. Ещё один момент, который может осложнить жизнь застройщика, это недостаточная естественная вентиляция, то есть будет необходимо принять меры по созданию принудительной вентиляции в мансарде. Кроме того, сложная кровля влечёт за собой повышение трудоёмкости при обустройстве тепло- и гидроизоляции. Но все эти сложности перевешивает привлекательный вид дома с мансардной крышей, да и лишняя комната никогда не помешает.

Ненесущие элементы каркаса мансарды

К ненесущим элементам мансардной комнаты можно отнести те, которые, применены для облицовки стен и потолка, а также для тепло- и пароизоляции самой комнаты. В этом случае может понадобиться создание дополнительного каркаса на вертикально установленных балках каркаса стен комнаты. Для отделки комнаты обычно используют вагонку, главное, что при её приколачивании недопустимо попадание в щели кусочков теплоизоляции.

Утепление мансарды

Работы, связанные с сопряжены с определёнными сложностями, а именно она достаточно трудоёмкая и сложная и некоторые застройщики идут на нарушение порядка работ, в целях ускорения работ.

Толщина утеплителя зависит от того, в какой части нашей страны строиться дом, если говорить о средней полосе России, то оптимальным будет использование теплоизоляционного мата толщиной 150 мм.

Для утепления крыши в этом случае подходит такой материал, как базальтовая вата или её аналог.

Некоторые мастера применяют . На покрытие крыши подходит любой кровельный материал, только при этом надо помнить, что существуют материалы, которые будут требовать постоянного проветривания, к таким относится металлическая черепица и её аналоги. Другими словами, застройщик должен будет обеспечить зазор размером 20–30 мм между металлочерепицей и плёнкой, покрывающей теплоизоляцию.

Пирог кровли

Теоретически при соблюдении всех тонкостей и качественно выполненной работе кровля не должна пропускать влагу и конденсат не образуется. Если же при обустройстве кровли были допущены огрехи, то конденсат, образовавшийся под черепицей, будет оседать на поверхности плёнки, которая не даёт ему попасть внутрь утеплителя. А через некоторое время он просто высохнет.

Утеплитель размещается между стропил и если ширина доски меньше толщины теплоизоляционного мата, то можно либо прибить на стропила дополнительный брусок, либо закрепить лист гипсокартона, но в этом случае поверхность листа и мата должны быть разделены специальной пароизоляционной бумаги. Такая конструкция будет гарантировать обеспечение нормальной паропроницаемости, другими словами, пар, образующийся в результате разности температур комнаты, и внутреннего слоя утеплителя будет оседать на поверхности бумаги и постепенной испарятся. Для обеспечения его испарения между утеплителем и слоем гидроизоляции необходимо оставить зазор порядка 10–15 мм, по нему пар будет удаляться.

Ещё одна маленькая деталь, для гарантированного удаления пара желательно, чтобы конёк крыши был холодный, для этого во фронтоне можно устроит небольшие смотровые окна, такой подход позволяет избежать образования конденсата даже в сильное похолодание.

Окна

Для того чтобы мансардная комната имела естественное освещение целесообразно устроить окна. Перед тем как принять решение, какие окна и сколько их надо устанавливать надо помнить о том, что окно, расположенное на крыше, всегда пропускает больше света.

В случае с мансардой, одно окно большого размера даст света несколько меньше чем два маленьких установленных на небольшом расстоянии друг от друга. Для большей эффективности целесообразно окна размещать как можно выше от пола мансардной комнаты, но при этом необходимо учитывать рост человека, который будет жить в этой комнате.

При расчёте площади окна, можно использовать эмпирическую формулу, то есть выведенную на основании практического опыта. Идеальное соотношение 1 к 8, то есть при площади комнаты 16 квадратных метров, площадь окна должна составлять 2 и более квадратных метров.

Окна в мансарде

Окна в мансарде размещаются в пространстве между стропилами и их устанавливают одновременно с кровлей. Оконная рама может крепиться непосредственно к стропилам.

В случае если размеры окна меньше, чем ширина шага стропил, то тогда под него необходимо изготовить обрешётку, то есть на стропила набить дополнительные бурсья и при необходимости установить опорный брус. Если размер окна превышает ширину стропильного шага то возможно или сделать вырезы в стропилах, или установить обрешётку под окно, таким образом, как показано на рисунке ниже

Конструктив кровли

Балкон

Балконную площадку для мансарды можно устроить несколькими способами, со стороны фронтона или со стороны ската.

Для устройства балкона со стороны кровли мастера используют комбинацию окно-балкон. Эта конструкция изображена на рисунке ниже. Оно устанавливается по тем же правилам что и простое окно.

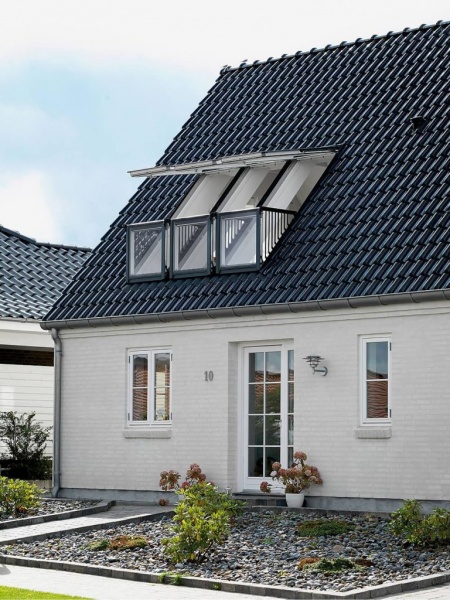

Окно-балкон в мансарде

Балкон со стороны фронтона может иметь несколько исполнений, например, стена фронтона устраивается на расстоянии двух–трёх шагов стропил, а на освободившемся месте застилается пол и вровень со срезом кровли устанавливают перила.

Балкон под крышей

Если есть желание сделать выносной балкон, то ещё при строительстве межэтажного перекрытия можно вынести балки на необходимую длину. Кстати, для повышения надёжности такой конструкции не помешает установить под неё опорные столбы, точно так же как показано на рисунке ниже.

Балкон, выносной из общего объема дома

Проекты домов с мансардой

А это проект домика 6 на 4 метра, общая площадь застройки – 24 м2. Общая площадь: 36 м2.

Дом с мансардной кровлей 6х4

План 1 этажа и мансардного этажа

Хотим Вам предложить для выбора несколько .
К примеру, первый вариант. Дом 6х6 метров, общей площадью – 30 м2

Объем внутренней организации дома 6х6

В данной статье рассмотрим вопрос о том, какими преимуществами обладает двускатная крыша с окнами, для чего нужны окна на крыше, какие виды мансардных окон существуют, нужно ли вообще нарушать целостность кровельного покрытия, выполняя установку описываемого элемента.

Нужно ли устанавливать окна на крыше? Если дом обладает большой площадью, если пространство под кровлей обустраивается под жилье, да. Описываемый элемент помогает обустраивать вентиляцию чердака, правильно выполненный, он легко становится эффектным дизайнерским ходом, позволяющим завершать общий стилистический концепт. Простые слуховые окна – это двери на крышу, они позволяют в случае чего совершать ремонт кровли, помогать эвакуироваться при пожаре.

Кровельное окно может быть разной формы, разной конструкции. Понять, чем один вид отличается от другого, подскажет следующий раздел статьи.

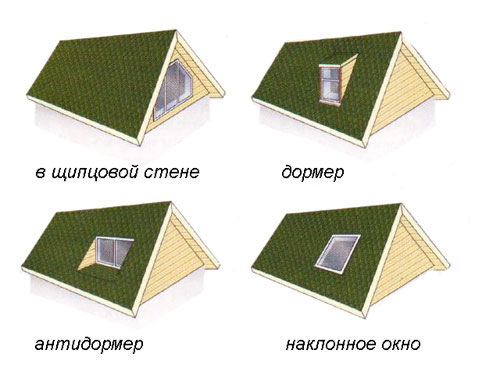

Виды мансардных окон

Окно на крыше – остекленная рама, встроенная в плоскость кровли. Форма у этой рамы может быть разной. Специалисты выделяют четыре основных типа конструкций. Они наглядно показаны на опубликованном фото.

Рама в щипцовой стене

Окно в щипцовой стене – самый простой вариант установки рамы для остекления. Расположенное между двумя скатами, оно может быть любой формы: треугольной, круглой, овальной, трапециевидной.

Самым востребованным вариантом считается прямоугольное слуховое окно. Подобную раму несложно собрать и установить своими руками, не прибегая к помощи специалистов. Полукруглые рамы имеют необычное название. В народе их прозвали «бычий глаз». Очень эффектно рама такой формы смотрится на крышах, покрытых черепицей. Данная разновидность слуховых окон имеет одно преимущество – отсутствие острых углов предотвращает скопление снега, дождевая вода с такой рамы стекает сразу, не задерживаясь на ее выступах.

Треугольные слуховые окна часто украшают кровли загородных особняков. Боковые стены у такой конструкции замещают скаты, расположенные друг к другу под углом в 60 градусов. Треугольная конструкция рамы имеет определенные особенности: их главное предназначение – обеспечение притока свежего воздуха в чердачное помещение. Треугольная конструкция не способствует проникновению солнечного света, поэтому для освещения мансарды подобные конструкции не используются. Боковые стены треугольного окна ненужно тщательно герметизировать. И все потому, что они с кровлей стыкуются при помощи разжелобка или ендовы неправильной формы. Фронтовая часть треугольной рамы не заглубляется в кровлю, она находится вровень с остальными стенами. Для особой эффектности слуховое окно треугольной формы необходимо располагать ближе к нижнему ярусу кровли.

Устанавливается подобная конструкция довольно просто. Не нужно сооружать для этого дополнительные кровельные элементы. Чаще всего тот, кто собирается выполнить слуховое отверстие самостоятельно, выбирает именно такой вариант его монтажа.

Дормер

Дормер – конструкция рамы, которая располагается над кровельным скатом. Выполнить ее самостоятельно не профессионалам довольно сложно. И все потому что перед монтажом необходимо провести сложные расчеты. Главное условие установки – необходимость усилить несущую конструкцию на двускатной крыше и хорошо гидроизолировать раму перед остеклением. На фото представлены все виды дормера, можно делать его двускатным, арочным, встроенным, панорамным, треугольным.

Обратите внимание! Выбранный вариант слухового окна обязательно должен сочетаться с архитектурным стилем дома.

Антидормер

Антидормер, его конструкция прямо противоположна конструкции дормера. Он так же устраивается на скате крыши, но не выходит из кровли, а наоборот, уходит вглубь кровли крыши. Сконструировать такой тип рамы проще, чем составить чертеж дормера, но, несмотря на это, антидормер плохо прижился в России. И все потому, что описываемая конструкция уменьшает полезную площадь чердачного помещения.

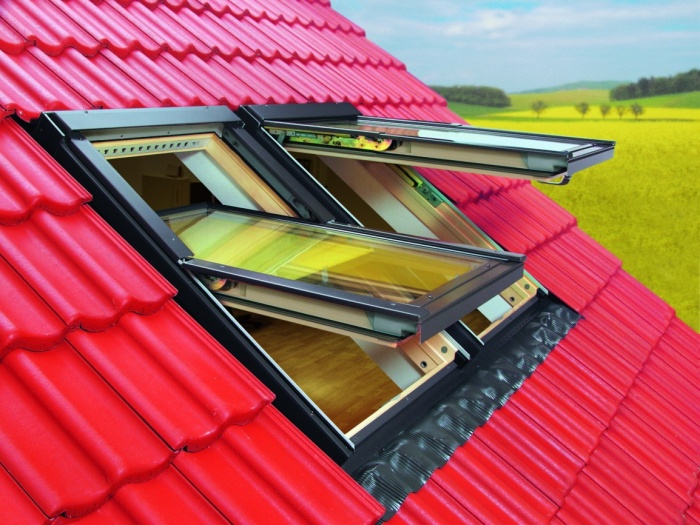

Мансардные окна

Наклонное окно (оно же мансардное) находится на одной линии со скатом крыши. Применение металлопластика позволяет выполнить мансардный вариант любой конфигурации. Подобный элемент мало помогает декорировать крышу, зато без него обустраивать естественное освещение чердачного помещения невозможно. Выбор данного варианта оправдывается тогда, когда чердак переоборудуется под жилое помещение.

Монтаж мансардных окон производится между двумя стропилами, расположенными по соседству друг с другом. Оборудовать подобные оконные рамы можно только там, где угол наклона крыши составляет не менее 20 грудусов. В противном случае мансардное окно станет преградой для водных потоков. Никакая гидроизоляция в этом случае не спасет крышу от протекания.

Делать рамы самостоятельно для мансардных окон не стоит. Лучше купить готовый стеклопекет, произведенный в заводских условиях. Его конструкция тщательно проектируется и разрабатывается таким образом, чтобы исключить саму возможность затопления подкрышного пространства. Установить уже готовое окно не представляет особой сложности. Опорные рамы крепятся прямо к кровле. Мансардный стеклопакет можно открывать для проветривания даже во время дождя.

Особенности проектирования

Многолетний опыт установки рам в кровли позволил сформулировать основные правила по их размещению. С ними обязательно нужно ознакомиться заранее.

Во-первых, любое слуховое окно не должно близко располагаться к коньку кровли, а также к карнизу крыши. Нельзя устанавливать оконные рамы близко к фронтовым частям кровли.
Во-вторых, при установке двух элементов, расположенных по соседству друг с другом, расстояние между двумя элементами не должно быть ниже 80 см. При более близком расположении уложить кровельное покрытие будет невозможно. Более близкое расположение слуховых окон провоцирует возникновение некоторых затруднений при эксплуатации крыши. Так, например, это обязательно затруднит проведения профилактических мероприятий, близкое расположение слуховых окон спровоцирует скопление снега на крыше зимой. И это тоже нехорошо с эксплуатационной точки зрения.
В-третьих, устанавливать слуховые окна можно только на тех крышах, угол скатов которых составляет не менее 35 градусов.

Обратите внимание! Врубки и врезки в общую каркасную систему крыши делать нельзя.

Особенности монтажа

Особенности установки слуховой рамы расскажем на примере монтажа дормера.

Устанавливать слуховые окна на крыше необходимо сразу же после монтажа общей стропильной системы. Для этого необходимо выполнить сборку фронтов, стропил и конькового бруса. Затем заранее составляется чертеж дормера. Он должен выглядеть примерно так, как показано на фото.

Как видно на фото, каркас дормера собирается из брусьев. Стенки слухового окна опираются на направляющие кровли, к ним брусья крепятся под прямым углом. Если ширина окна превышает стандартные размеры, нагрузка на стропила будет увеличена. Для того чтобы крыша не обрушилась, там, где дормер будет устанавливаться на стропила, рядом с одной балкой выставляют еще одну, усиливая устойчивость стропилу.

Обратите внимание! Стойки стенок дормера лучше крепить к удвоенным стропилам специальными крепежными металлическими уголками. Применять для этих целей перемычки не стоит. Они будут способствовать ослаблению всей конструкции дормера.

Следующий этап – сооружение каркаса оконной рамы. По сути, она –миниатюрная крыша, поэтому так важно предварительно провести правильные расчеты описываемой конструкции. Сначала производится ограждение проемов оконного отверстия при помощи прочных деревянных брусьев, которые кровельщики называют ногами. На фото показан данный этап. Именно они примут на себя нагрузку всей рамы.

Поперечные балки укладываются таким образом, чтобы нижняя легла параллельно стене дома, верхняя — там, где оканчивается высота будущего окна. Устанавливаются продольные брусья. Они помогают скреплять раму с верхней балкой направляющей стропилы. На данном этапе необходимо вооружиться строительным уровнем и проверить им расположение собранного каркаса по вертикали и по горизонтали. Все элементы дормера важно «выкроить» заранее, согласно сделанному чертежу, сборка каркаса дормера производится согласно фото, на котором изображено схематическое строение слухового окна.

Обратите внимание! Кровля на двускатной крыше монтируется одновременно с кровлей слухового окна. Только в этом случае удается сооружать цельное покрытие, прочное и качественное, способное выдержать воздействие осадков.

Фронтальные стороны дормера предварительно обшиваются либо влагостойкой фанерой, либо листами плит ОSB. Поверх них укладывается кровельный материал. Для того чтобы скаты слуховых окон были состыкованы со скатом крыши используются ендовы.

Обобщение по теме

Желая у себя на кровле установить слуховое окно, необходимо обязательно обращаться к специалистам. Их помощь поможет подобрать нужную конструкцию рамы, которая наиболее удачно впишется в стилистическое решение дома. Работу по установке важно начинать с составления чертежа рамной конструкции. Как правило, современные производители окон выпускают готовые стеклопакеты стандартных размеров. Проще всего брать именно их за основу и, отталкиваясь от подобных решений, производить расчеты строения рамы слухового окна. Если заранее изучить тему, посмотреть обучающее видео, можно попытаться самостоятельное установить декоративный элемент на крышу. Главное в этом вопросе – не спешить, тщательно продумать заранее все этапы работ и строго следовать намеченному плану. При работе на кровле нужно обязательно соблюдать правила безопасности, всегда страховаться и не работать наверху в одиночку.
