Насосная установка Hydro MX. Оборудование от Grundfos: достоинства, технические данные моделей

Hydro MX - это полностью подготовленные к работе автоматические насосные агрегаты, которые нашли широкое применение в установках водяного и пенного тушения возгораний. Насосная установка характеризуется безупречным качеством исполнения и отвечает положениям ТУ и действующему сертификату пожарной безопасности.

Такая техника может быть установлена в спринклерных и дренчерных системах тушения пожаров, а также в гидрантных установках. Применяется вода, которая не включает примесей, способных оказать агрессивное воздействие на проточную составляющую оборудования и автоматическое устройство.

Данные установки пожаротушения используются:

• в жилых многоэтажных и малоэтажных домах,
• в магазинах,
• на производственных территориях, складах,
• на объектах культурно-общественного, развлекательного назначения и.

Оборудование от Grundfos: достоинства, технические данные моделей

Модельный ряд агрегатов обеспечивает выполнение широкого диапазона необходимых задач. В насосных станциях бренда реализованы различные функциональные возможности, интеллектуальное управление установкой, проверка, контроль значительной вариативности параметров. Системы легко обслуживать, они отличаются длительным сроком службы, за счет компактности, возможно, их размещение на территориях небольшой площади.

Технические характеристики станции Hydromx 1 1

• Управление пожарными насосами, дренажным насосом до 5,5 кВт (необходимо заказывать отдельно).
• Имеет задвижки с концевыми выключателями-6 штук, защиту от отказа основного насоса, систему проверки давления на входе в станцию, термисторную защиту основного насоса.
• Количество насосных агрегатов 2 штуки.

Технические характеристики станции Hydromx 2 1

• Управление пожарными насосами, дренажным насосом до 5,5 кВт (необходимо заказывать отдельно)
• Получение оповещений на удаленную панель сигнализации.
• Модель D001-для дренчерных систем или пожарных кранов.
• Модель S001-для спринкленых систем.
• Имеет задвижки, оснащенные концевыми выключателями-6 штук, защиту от отказа основного насоса, систему проверки давления на входе в станцию, термисторную защиту основного насоса.
• Подача до 180 кубических метров в час, Напор до 145 метров.
• Количество насосов 3 штуки.

Насосные пожарные HydroMXCR изготовленные на концерне Грундфос соответствуют международным и российским нормам.

Купить установку в «Вито Групп»

У нас представлены различные модификации данных станций по оптимальным ценам. Выбрать подходящее оборудование вам поможет наш онлайн консультант. Приобрести оборудование возможно, заполнив заявку на сайте. Мы обязательно вам перезвоним.

Наши услуги

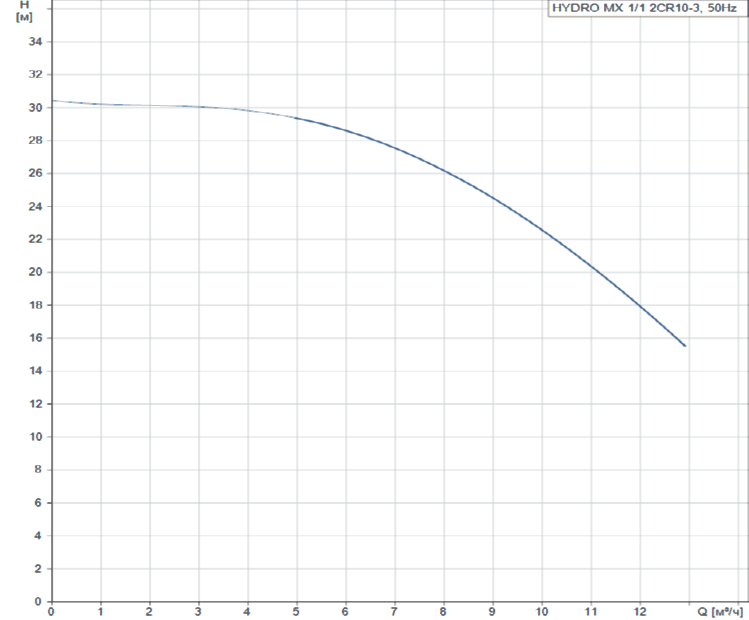

Диаграммы характеристик

Описание

Установку Hydro MX 1/1 CR 10-3 чаще всего применяют для решения задач водяного или пенного пожаротушения. Каждый из двух насосов подключается к сети релейно. Установка отвечаем всем современным требованиям и способна работать как в "спринклерном" режиме (пожарный трубопровод в дежурном режиме всегда находится под определённым давлением, создаваемый насосом-жокей), так и в "дренчерном" режиме (пожарный трубопровод в дежурном режиме не заполнен). Роль жокей-насоса может взять на себя насос CR 1-6 (CR 3-7) или небольшая установка повышения давления с мембранным баком. В базовом комплекте поставки, для каждой установки допускается подключение дренажного насоса, которой необходимо приобретать отдельно.

К перекачиваемым жидкостям можно отнести только чистую воду (не содержащую в своём составе какие-либо вещества, способные оказать химическое или механическое воздействие на проточную часть насоса).

Расшифровывается типовое обозначение для оборудования пожаротушения Grundfos MX 1/1 CR X-Y, как MX - установка пожаротушения, 1/1 - один насос рабочий, один в резерве, CR X-Y - марка применяемых насосов.

Сведения о более ранних версиях

Дополнительные характеристики

Подключение: 2 ввода по 3x380-410В / 50 Гц;

Степень защиты шкафа автоматики: IP54.

Преимущества использования

• Наличие АВР (автоматический переход на резервную линию);
• Возможность ручного пуска основного или резервного насоса;
• Дистанционное управление задвижками;
• Отображение состояния каждого из двух насосов

Комплект поставки

• Насосы CR 10-3 - 2шт.;
• Дренажный насос (опция) - 1шт.;
• Датчик сухого хода - 1шт.;
• Поворотные затворы - 4шт.;
• Обратный клапан - 2шт.;
• Гидробак на 25 литров - 1шт.;
• Коллектор всасывающий (подающий) - 1шт.;
• Коллектор напорный - 1шт.;
• Манометры избыточного давления - 1шт.;
• Плита-основание - 1шт.;
• Блок управления Control MX - 1 шт.;
• Шкаф управления насосами - 1шт.

Условия эксплуатации

• Температура жидкости - не более 120 °С;
• Макс. давление на выходе - 16 Бар.

Комплектные насосные установки Grundfos Hydro MX предназначены для систем пожаротушения в жилых зданиях различной этажности, магазинах, производственных и складских помещениях, объектах культурно-социального назначения.

Установки Hydro MX соответствуют требованиям ТУ 28.13.14-005-59379130-2019 и имеют сертификат пожарной безопасности НСОПБ.RU.ЭО.ПР087.Н.00154. Конструкция установок Hydro MX представляет собой насосы или , трубную обвязку, запорную арматуру, манометры и реле давления, смонтированные на одной раме, а также прибор управления пожарный Control MX.

Цветной дисплей, размещенный на дверце ППУ, отображает всю необходимую информацию о состоянии установки пожаротушения Hydro MX в понятном графическом виде, а также предоставляет доступ к настройкам и журналу, хранящему до 1024 событий.

Hydro MX позволяет передавать информацию о состоянии установки по каналу связи напрямую в пункт централизованного наблюдения или в помещение с персоналом, ведущим круглосуточное дежурство. Для полного дублирования панели управления ППУ Control MX в качестве принадлежности поставляется Удаленная Панель Диспетчеризации.

Встроенные в ППУ Control MX возможности по управлению жокей-насосом, дренажным насосом, а также задвижками с электроприводом обеспечивают работу вспомогательного оборудования без необходимости внесения каких-либо конструктивных изменений в комплектное изделие.

Сертификаты можно найти в разделе .

Области применения:

• Спринклерные системы пожаротушения
• Дренчерные системы пожаротушения
• Системы ручного пожаротушения с гидрантами

Сертификаты пожарной безопасности:

• Добровольный на всю установку НСОПБ.RU.ЭО.ПР087.Н.00154 (согласно норм СП5)
• Для прибора пожарного управления Control MX (стандартный контроллер) ВНИИПО RU С-RU.ЧС13.В.00130-19
• Для прибора пожарного управления Control MX (RU-контроллер) ВНИИПО RU С-RU.ЧС13.В.00182-19

Преимущества:

• Компактное и готовое к подключению изделие
• Соответствие российским нормам пожаротушения
• Наличие сертификатов соответствия
• Контроль информационных линий на обрыв и короткое замыкание
• Контроль линий питания на обрыв
• Возможность управления жокей-насосом
• Возможность управления дренажным насосом
• Возможность управления задвижками с электроприводом
• Информативный цветной дисплей
• Выдача сигналов состояния/аварии на удалённую панель диспетчеризации
• Защита органов управления от несанкционированного доступа
• Возможность запуска теста световой, графической и звуковой индикации

Опции:

• В качестве жокей-насоса доступна комплектная насосная установка Hydro Solo FS , комплектующаяся насосом Grundfos CR , мембранным баком, реле давления, манометром, задвижкой и трубной обвязкой с обратным клапаном
• Удаленная Панель Диспетчеризации
