Лучшая схема унч на транзисторах. Качественный усилитель звука своими руками

Усилитель способен выдать 2kW мощности пиково, и 1.5kW продолжительно, что означает что этот усилитель способен сжечь большинство известных Вам динамиков. Чтобы представить такую мощность в действии Вы можете подключить (Что делать я крайне не советую) два последовательно соединенных 8-ми омных динамика в сеть переменного тока 220В. При этом на одном динамике будет 110V действующего напряжения на нагрузке 8 ом - 1,500W. Как Вы думаете, долго ли проработает в таком режиме акустика. Если все еще не отпало желание заняться этим усилителем – переходим дальше…

Описание усилителя

Сначала, давайте посмотрим на требования, для достижения 1.5kW на 4 ома. Нам нужно 77.5V действующего напряжения, но мы должны иметь некоторый запас, потому что напряжение питания снизится под нагрузкой, и всегда будет некоторое падение напряжения на коллектор-эмиттерных переходах и эмиттерных резисторов.

Итак напряжение питания должно быть...

VDC = VRMS * 1.414
VDC = 77.5 * 1.414 = ±109.6V постоянного напряжения

Так как мы не учли потери, мы должны добавить около 3-5V для оконечника усилителя, и дополнительно 10V на падение напряжения питания под полной нагрузкой.

Трансформатор в 2 x 90V даст напряжение без нагрузки ±130V (260V между крайними точками выпрямителя), так что с источником питания нужно работать с особой осторожностью

Биполярные транзисторы были отобраны как наиболее соответствующими для выполнения оконечного каскада усилителя. Это, прежде всего, продиктовано напряжением питания, которое превышает граничное напряжение для большинства MOSFET транзисторов. Это так же много и для биполярных транзисторов, но MJ15004/5, или MJ21193/4 соответствуют требованию по максимальному напряжению, и значит, мы на них остановимся.

P = V ? / R = 65 ? / 4 = 1056W

То есть равно среднестатистическому электрообогревателю…
Помните, что при работе на активную нагрузку с 45 ° фазовыми сдвигами мощность рассеивания почти удваивается. Исходя из этого следует, что хорошее охлаждение жизненно необходимо для этого усилителя, Вам понадобятся хорошие радиаторы, вентиляторы для принудительного охлаждения (естественная конвекция не поможет).

MJ15024/5 (или MJ21193/4) транзисторы в корпусе К-3 (железный с двумя выводами как КТ825/827), и рассчитаны на рассеивание 250W при температуре 25°C. Корпус К-3 транзистора выбран, потому что он имеет самую высокую номинальную мощность рассеивания, потому что тепловое сопротивление ниже чем у любого другого транзистора в пластмассовом корпусе.

MJE340/350 в каскаде усилителя напряжения гарантирует хорошую линейность. Но даже при токе через каскад 12mA, мощность - 0.72W, так что Q4, Q6, Q9 и Q10 должен иметь теплоотводы. Транзистор (Q5) , определяющий смещение оконечного каскада, должен быть установлен на общем радиаторе с оконечником и иметь надежный тепловой контакт.

Схема защиты от короткого замыкания (Q7, Q8) ограничивает ток на уровне 12А и мощность выделяемую одним транзистором около 175W, при этом длительная работа усилителя в таком режиме не допустима.
Схема профессионального усилителя 1500W.

Дополнительные элементы обратной связи (R6a и C3a, показанный пунктирным) являются опциональными. Они могут быть необходимы, при возникновении самовозбуждения усилителя. Обратные диоды (D9 и D10) защищают транзисторы усилителя от обратной ЭДС при работе на активную нагрузку. Диоды серии 1N5404 могут выдержать пиковый ток до 200A. Номинальное напряжение должно быть по крайней мере 400V.

Резистор VR1 100 омо используется для балансировки усилителя по постоянному току. С номиналами компонентов указанных на схеме, начальное смещение должно быть в пределах ±25mV, перед настройкой. Резистор VR2 используется для установки тока покоя оконечного каскада. Настраивают ток покоя измеряя напряжение на резисторе R19 или R20 которое должно быть в пределах 150mV.
Чувствительность входного каскада - 1.77V для 900W на 8 ом, или 1800W на 4 ом.

Источник питания:

Источник питания, необходимый для усилителя требует серьезного подхода в проектировании. Во первых Вам необходим понижающий трансформатор мощностью как минимум 2kW,. Конденсаторы фильтра питания должны быть рассчитаны на 150V и выдерживать до 10A пульсирующего тока. Конденсаторы не соответствующим этим требованиям могут попросту взорваться при работе усилителя на полную мощность.

Немаловажная деталь - мостовой выпрямитель. Хотя мосты на 35A, казалось бы, могут справится с поставленной задачей, но пиковый повторяющийся ток превышает паспортные данные мостов. Я советую использовать два параллельно включенных моста как показано на схеме. Номинальное напряжение мостового выпрямителя должно быть минимумом 400V, и они должны быть установлены на достаточном для охлаждения теплоотводе.
Схема блока питания для усилителя 1500W.

На схеме показаны конденсаторы составленные из четырех низковольтных так как их легче найти, и выпрямитель так же состоит из двух параллельно включенных моста.

Дополнительные источники напряжения в 5V можно исключить при этом пиковая мощность снизится с 2048W до 1920W что несущественно.
Модуль P39 является системой мягкого запуска и состоит из реле, параллельно контактам которого включены резисторы суммарной мощностью в 150W и результирующим сопротивлением в 33 Ом.

Хочу предложить начинающим любителям качественного звуковоспроизведения одну из разработанных и опробованных схем УНЧ. Данная конструкция поможет сделать качественный усилитель, который можно дорабатывать с минимальными затратами и использовать усилитель для исследований схемных решений.

Это поможет в пути от простого к сложному и более совершенному. К описанию прилагаются файлы печатных плат, которые можно трансформировать под конкретный корпус.

В представленном варианте использовался корпус от Радиотехники У-101.

Данный усилитель мощности я разрабатывал и делал в прошлом веке из того, что возможно было приобрести без затруднений. Хотелось сделать конструкцию с максимально возможным соотношением цены и качества. Это не High-End, но и не третий сорт. Усилитель имеет качественное звучание, отличную повторяемость и прост в наладке.

Принципиальная схема усилителя

Схема полностью симметрична для положительной и отрицательной полуволн низкочастотного сигнала. Входной каскад выполнен на транзисторах VT1 – VT4. От прототипа он отличается транзисторами VT1 и VT4, которые повышают линейность каскадов на транзисторах VT2 и VT3. Существует множество схемных разновидностей входных каскадов, обладающих различными достоинствами и недостатками. Этот каскад выбран из-за простоты, возможности снижения нелинейности амплитудной характеристики транзисторов. С появлением более совершенных схем входных каскадов можно проводить его замену.

Сигнал отрицательной обратной связи (ООС) берется с выхода усилителя напряжения и поступает в эмиттерные цепи транзисторов VT2 и VT3. Отказ от общей ООС обусловлен желанием избавиться от влияния на ООС всего лишнего, что не является выходным сигналом схемы. В этом есть свои плюсы и минусы. При данной комплектации это оправдано. При более качественных комплектующих элементах можно пробовать и с различными типами обратной связи.

В качестве усилителя напряжения выбрана каскодная схема, которая обладает большим входным сопротивлением, малой проходной емкостью и меньшими нелинейными искажениями в сравнении со схемой ОЭ. Недостатком каскодной схемы является меньшая амплитуда выходного сигнала. Такова плата за меньшие искажения. Если установить перемычки, то на печатной плате можно собирать и схему ОЭ. Питание усилителя напряжения от отдельного источника напряжения не вводилось из-за желания упростить конструкцию УНЧ.

Выходной каскад представляет собой параллельный усилитель, обладающий рядом преимуществ перед другими схемами. Одно из важных преимуществ – линейность схемы при значительном разбросе параметров транзисторов, что проверялось при сборке усилителя. Этот каскад должен обладать, возможно, большей линейностью, т.к. нет общей ООС и от него очень зависит качество выходного сигнала усилителя. Напряжение питания усилителя 30 В.

Конструкция усилителя

Печатные платы я разрабатывал для «доступных» корпусов от усилителей Радиотехника У-101. Схему разместил на двух частях печатной платы. На первой части, которая закреплена на радиаторе, размещены «параллельный» усилитель и усилитель напряжения. На второй части платы размещен входной каскад. Эта плата крепится на первой плате при помощи уголков. Такое разбиение платы на две части позволяет с минимальными конструктивными изменениями проводить усовершенствование усилителя. Кроме того, такая компоновка может служить и для лабораторных исследований каскадов.

Собирать усилитель необходимо в несколько этапов. Сборка начинается с параллельного усилителя и его налаживания. Вторым этапом собирается и налаживается остальная часть схемы и проводится окончательная минимизация искажений схемы. При размещении транзисторов выходного каскада на радиаторе необходимо помнить о необходимости теплового контакта корпусов попарно транзисторов VT9, VT14 и VT10, VT13.

Печатные платы разработаны с помощью программы Sprint Layout 6, что позволит корректировать размещение элементов на плате, т.е. подгонять под конкретную комплектацию или корпус. См. архивы внизу.

Детали усилителя

Параметры усилителя зависят от качества применяемых радиоэлементов и их расположения на плате. Примененные схемные решения позволяют обойтись без подбора транзисторов, но желательно применять транзисторы с граничной частотой усиления от 5 до 200 МГц и запасом предельного рабочего напряжения более чем в 2 раза в сравнении с напряжением питания каскада.

Если есть желание и возможность, то желательно выбирать транзисторы по принципу «комплементарности» и одинаковости усилительных характеристик. Пробовались варианты изготовления с подбором транзисторов и без него. Вариант с подобранными «комплементарными» отечественными транзисторами показал значительно лучшие характеристики, чем без подбора. Только КТ940 и КТ9115 из отечественных транзисторов являются комплементарными, а у остальных комплементарность условная. Среди зарубежных транзисторов комплементарных пар очень много и информацию об этом можно взять на сайтах производителей и в справочниках.

В качестве VT1, VT3, VT5 возможно применение транзисторов серии КТ3107 с любыми буквами. В качестве VT2, VT4, VT6 возможно применение транзисторов серии КТ3102 с буквами, которые имеют характеристики схожие с примененными транзисторами для другой полуволны звукового сигнала. Если возможен подбор транзисторов по параметрам, то лучше сделать это. Почти все современные тестеры позволяют это сделать без проблем. При больших отклонениях временные затраты при настройке будут больше и результат скромнее. Для VT6 подойдут транзисторы КТ9115А, КП960А, а для VT7 – КТ940А, КП959А.

В качестве VT9 и VT12 можно применять транзисторы КТ817В (Г), КТ850А, а в качестве VT10 и VT11 – КТ816В (Г), КТ851А. Для VT13 подойдут транзисторы КТ818В (Г), КП964А, а для VT14 – КТ819В (Г), КП954А. Вместо стабилитронов VD3 и VD4 можно использовать по два последовательно соединенных светодиода АЛ307 или им подобные.

Схема позволяет применять и другие детали, но может потребоваться коррекция печатных плат. Конденсатор С1 может иметь емкость от 1 мкФ до 4,7 мкФ и обязательно полипропиленовый или другой, но качественный. На радиолюбительских сайтах можно найти об этом информацию. Подключение напряжения питания, входного и выходного сигналов проводится с использованием клемм для печатного монтажа.

Налаживание усилителя

При первом включении УНЧ следует подключать через мощные керамические резисторы (10 – 100 Ом). Это спасет элементы от перегрузок и выхода из строя при ошибке в монтаже. На первой части платы выставляется резистором R23 ток покоя УНЧ (150-250 мА) при отключенной нагрузке. Далее надо установить отсутствие постоянного напряжения на выходе усилителя при подключенном эквиваленте нагрузки. Это делается изменением номинала одного из резисторов R19 или R20.

После монтажа остальной части схемы резистор R14 выставить в среднее положение. На эквиваленте нагрузки проверяется отсутствие возбуждения усилителя и резистором R5 устанавливаем отсутствие постоянного напряжения на выходе усилителя. Усилитель можно считать настроенным в статическом режиме.

Для налаживания в динамическом режиме параллельно эквиваленту нагрузки подключается последовательная RС цепь. Резистор мощностью 0,125 Вт и номиналом 1,3-4,7 кОм. Конденсатор неполярный 1-2 мкФ. Параллельно конденсатору подключаем микроамперметр (20-100 мкА). Затем, подав на вход усилителя синусоидальный сигнал частотой 5-8 кГц, по подключенному к выходу осциллографу и вольтметру переменного тока нужно оценить пороговый уровень насыщения усилителя. После этого снижаем входной сигнал до уровня 0,7 от насыщения и резистором R14 добиться минимума показания микроамперметра. В некоторых случаях, для снижения искажений на верхних частотах, необходимо проводить коррекцию фазы по опережению установкой конденсатора С12 (0,02-0,033 мкФ).

Конденсаторы С8 и С9 подбираются по наилучшей передаче импульсного сигнала частотой 20 кГц (ставятся при необходимости). Конденсатор С10 можно не ставить, если схема устойчива. Изменением номинала резистора R15 устанавливают одинаковое усиление для каждого из каналов стереофонического или многоканального варианта. Изменяя величину тока покоя выходного каскада можно попытаться найти наиболее линейный режим работы.

Оценка звучания

Собранный усилитель обладает весьма хорошим звучанием. Долгое прослушивание усилителя не приводит к «утомлению». Конечно, есть и лучше усилители, но по соотношению затрат и полученного качества схема понравится многим. При более качественных деталях и их подборе можно добиться и еще более значительных результатов.

Ссылки и файлы

1. Король В., "УМЗЧ с компенсацией нелинейности амплитудной характеристики" - Радио, 1989, № 12, с. 52-54.

09-06-2017 - Исправлена схема, перезалиты все архивы.
▼ 🕗 09/06/17 ⚖️ 24,43 Kb ⇣ 17 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи - помоги мне!

Сейчас в интернете можно найти огромное количество схем различных усилителей на микросхемах, преимущественно серии TDA. Они обладают достаточно неплохими характеристиками, хорошим КПД и стоят не так уж и дорого, в связи с этим и пользуются такой популярностью. Однако на их фоне незаслуженно остаются забытыми транзисторные усилители, которые хоть и сложны в настройке, но не менее интересны.

Схема усилителя

В этой статье рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема разработана ещё в 1969 году английским инженером Джоном Линсли Худом, несмотря на свою старость, она и по сей день остаётся актуальной.

В отличие от усилителей на микросхемах, транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема – не исключение, хоть она и выглядит предельно простой. Транзистор VT1 – входной, структуры PNP. Можно экспериментировать с различными маломощными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Хорошо себя зарекомендовали в этой схеме в качестве VT1 такие транзисторы, как 2N3906, BC212, BC546, КТ361. Транзистор VT2 – структуры NPN, средней или малой мощности, сюда подойдут КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165. Особое внимание стоит уделить выходным транзисторам VT3 и VT4, а точнее, их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198. Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120. Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более).

Подбор номиналов усилителя

Некоторые номиналы на схеме подбираются исходя из напряжения питания схемы и сопротивления нагрузки, некоторые возможные варианты показаны в таблице:

Не рекомендуется поднимать напряжение питания более 40 вольт, могут выйти из строя выходные транзисторы. Особенность усилителей класса А – большой ток покоя, и, следовательно, сильный разогрев транзисторов. При напряжении питания, например, 20 вольт и токе покоя 1.5 ампера усилитель потребляет 30 ватт, не зависимо от того, подаётся на его вход сигнал или нет. На каждом из выходных транзисторов при этом будет рассеиваться по 15 ватт тепла, а это мощность небольшого паяльника! Поэтому транзисторы VT3 и VT4 нужно установить на большой радиатор, используя термопасту.
Данный усилитель склонен в появлению самовозбуждений, поэтому на его выходе ставят цепь Цобеля: резистор сопротивлением 10 Ом и конденсатор 100 нФ, включенные последовательно между землёй и общей точкой выходных транзисторов (на схеме эта цепь показана пунктиром).
При первом включении усилителя в разрыв его питающего провода нужно включить амперметр для контроля тока покоя. Пока выходные транзисторы не разогрелись до рабочей температуры, он может немного плавать, это вполне нормально. Также при первом включении нужно замерять напряжение между общей точкой выходных транзисторов (коллектор VT4 и эммитер VT3) и землёй, там должна быть половина питающего напряжения. Если напряжение отличается в большую или меньшую сторону, нужно покрутить подстроечный резистор R2.

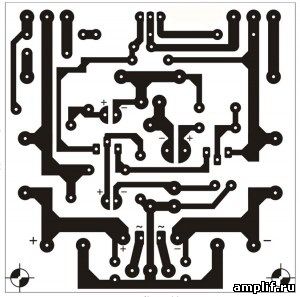

Плата усилителя:

(cкачиваний: 523)

Плата изготовлена методом ЛУТ.

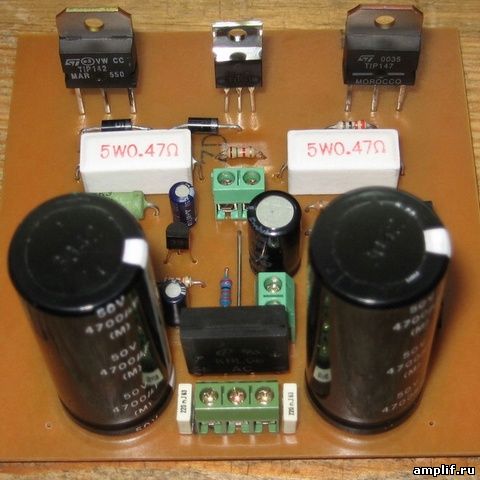

Собранный мной усилитель

Несколько слов о конденсаторах, входном и выходном. Ёмкость входного конденсатора на схеме обозначена 0,1 мкФ, однако такой ёмкости не достаточно. В качестве входного следует поставить плёночный конденсатор ёмкостью 0,68 – 1 мкФ, иначе возможен нежелательный срез низких частот. Выходной конденсатор С5 стоит взять на напряжение не меньшее, чем напряжением питания, жадничать с ёмкостью также не стоит.
Преимуществом схемы этого усилителя является то, что она не представляет опасности для динамиков акустической системы, ведь динамик подключается через разделительный конденсатор (С5), это значит, что при появлении на выходе постоянного напряжения, например, при выходе усилителя из строя, динамик останется цел, ведь конденсатор не пропустит постоянное напряжение.

На Хабре уже были публикации о DIY-ламповых усилителях, которые было очень интересно читать. Спору нет, звук у них чудесный, но для повседневного использования проще использовать устройство на транзисторах. Транзисторы удобнее, поскольку не требуют прогрева перед работой и долговечнее. Да и не каждый рискнёт начинать ламповую сагу с анодными потенциалами под 400 В, а трансформаторы под транзисторные пару десятков вольт намного безопаснее и просто доступнее.

В качестве схемы для воспроизведения я выбрал схему от John Linsley Hood 1969 года, взяв авторские параметры в расчёте на импеданс своих колонок 8 Ом.

Классическая схема от британского инженера, опубликованная почти 50 лет назад, до сих пор является одной из самых воспроизводимых и собирает о себе исключительно положительные отзывы. Этому есть множество объяснений:
- минимальное количество элементов упрощает монтаж. Также считается, что чем проще конструкция, тем лучше звук;
- несмотря на то, что выходных транзисторов два, их не надо перебирать в комплементарные пары;
- выходных 10 Ватт с запасом хватает для обычных человеческих жилищ, а входная чувствительность 0.5-1 Вольт очень хорошо согласуется с выходом большинства звуковых карт или проигрывателей;
- класс А - он и в Африке класс А, если мы говорим о хорошем звучании. О сравнении с другими классами будет чуть ниже.

Внутренний дизайн

Усилитель начинается с питания. Разделение двух каналов для стерео правильнее всего вести уже с двух разных трансформаторов, но я ограничился одним трансформатором с двумя вторичными обмотками. После этих обмоток каждый канал существует сам по себе, поэтому надо не забывать умножать на два всё упомянутое снизу. На макетке делаем мосты на диодах Шоттки для выпрямителя.

Можно и на обычных диодах или даже готовых мостах, но тогда их необходимо шунтировать конденсаторами, да и падение напряжения на них больше. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Если взять меньше и ёмкость, и резистор, то CRC-фильтр станет дешевле и меньше греться, но увеличатся пульсации, что не комильфо. Данные параметры, имхо, являются разумными с точки зрения цена-эффект. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме мощности 2 Вт будет вполне достаточно.

Далее переходим к самой плате усилителя. В интернет-магазинах продаётся куча готовых китов, однако не меньше и жалоб на качество китайских компонентов или безграмотных разводок на платах. Поэтому лучше самому, под свою же «рассыпуху». Я сделал оба канала на единой макетке, чтобы потом прикрепить её ко дну корпуса. Запуск с тестовыми элементами:

Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах, об этом чуть ниже. К авторской схеме из оригинальной статьи нужно сделать такие ремарки:

Не всё нужно сразу впаивать намертво. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям. Сначала с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. В одном из каналов мне не хватило 100 кОм, так что лучше брать эти подстроечники с запасом. Затем с помощью R1 и R2 (сохраняя их примерное соотношение!) выставляется ток покоя – ставим тестер на измерение постоянного тока и измеряем этот самый ток в точке входа плюса питания. Мне пришлось ощутимо снизить сопротивление обоих резисторов для получения нужного тока покоя. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток, по рекомендации автора, должен быть 1.2 А при напряжении 27 Вольт, что означает 32.4 Ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются и умрут. Ибо греются в основном они.

Не исключено, что в порядке эксперимента захочется сравнить звучание разных транзисторов, поэтому для них тоже можно оставить возможность удобной замены. Я попробовал на входе 2N3906, КТ361 и BC557C, была небольшая разница в пользу последнего. В предвыходных пробовались КТ630, BD139 и КТ801, остановился на импортных. Хотя все вышеперечисленные транзисторы очень хороши, и разница может быть скорее субъективной. На выходе я поставил сразу 2N3055 (ST Microelectronics), поскольку они нравятся многим.

При регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0.5 мкф, а 1 или даже 2 мкф в полимерной плёнке. По Сети ещё гуляет русская картинка-схема «Ультралинейный усилитель класса А», где этот конденсатор вообще предложен как 0.1 мкф, что чревато срезом всех басов под 90 Гц:

Пишут, что эта схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф.
- предохранители, их можно и нужно ставить как на трансформатор, так и на силовой вход схемы.
- очень уместным будет использование термопасты для максимального контакта между транзистором и радиатором.

Слесарно-столярное

Теперь о традиционно самой сложной части в DIY - корпусе. Габариты корпуса задаются радиаторами, а они в классе А должны быть большими, помним про 30 Ватт тепла с каждой стороны. Сначала я недоучёл эту мощность и сделал корпус со средненькими радиаторами 800см² на канал. Однако при выставленном токе покоя 1.2А они нагрелись до 100°С уже за 5 минут, и стало ясно, что нужно нечто помощнее. То есть нужно либо ставить радиаторы побольше, либо использовать кулеры. Делать квадрокоптер мне не хотелось, поэтому были куплены гигантские красавцы HS 135-250 площадью 2500 см² на каждый транзистор. Как показала практика, такая мера оказалась немного избыточной, зато теперь усилитель спокойно можно трогать руками – температура равна лишь 40°С даже в режиме покоя. Некоторой проблемой стало сверление отверстий в радиаторах под крепления и транзисторы – изначально купленные китайские свёрла по металлу сверлили крайне медленно, на каждую дырку уходило бы не менее получаса. На помощь пришли кобальтовые свёрла с углом заточки 135° от известного немецкого производителя - каждое отверстие проходится за несколько секунд!

Сам корпус я сделал из оргстекла. Заказываем у стекольщиков сразу нарезанные прямоугольники, выполняем в них необходимые отверстия для креплений и красим с обратной стороны чёрной краской.

Покрашенное с обратной стороны оргстекло смотрится очень красиво. Теперь остаётся только всё собрать и наслаждаться музы… ах да, при окончательной сборке ещё важно для минимизации фона правильно развести землю. Как было выяснено за десятилетия до нас, C3 нужно присоединять к сигнальной земле, т.е. к минусу входа-входа, а все остальные минуса можно отправить на «звезду» возле конденсаторов фильтра. Если всё сделано правильно, то никакого фона не расслышать, даже если на максимальной громкости поднести ухо к колонке. Ещё одна «земляная» особенность, которая характерна для звуковых карт, не развязанных с компьютером гальванически – это помехи с материнки, которые могут пролезть через USB и RCA. Судя по интернету, проблема встречается часто: в колонках можно услышать звуки работы HDD, принтера, мышки и фон БП системника. В таком случае проще всего разорвать земляную петлю, заклеив изолентой заземление на вилке усилителя. Опасаться тут нечего, т.к. останется второй контур заземления через компьютер.

Регулятор громкости на усилителе я не стал делать, поскольку достать какой-нибудь качественный ALPS не удалось, а шуршание китайских потенциометров мне не понравилось. Вместо него был установлен обычный резистор 47 кОм между «землёй» и «сигналом» входа. Тем более регулятор у внешней звуковой карты всегда под рукой, да и в каждой программе тоже есть ползунок. Регулятора громкости нет только у винилового проигрывателя, поэтому для его прослушивания я приделал внешний потенциометр к соединительному кабелю.

Я угадаю этот контейнер за 5 секунд...

Наконец, можно приступать к прослушиванию. В качестве источника звука используется Foobar2000 → ASIO → внешняя Asus Xonar U7. Колонки Microlab Pro3. Главное достоинство этих колонок - это отдельный блок собственного усилителя на микросхеме LM4766, который можно сразу убрать куда-то подальше. Намного интереснее с этой акустикой звучали усилок от мини-системы Panasonic с гордой надписью Hi-Fi или усилитель советского проигрывателя Вега-109. Оба вышеупомянутых аппарата работают в классе АВ. Представленный в статье JLH переиграл всех вышеперечисленных товарищей в одну калитку, по результатам слепого теста для 3 человек. Хотя разницу было слышно невооружённым ухом и без всяких тестов – звук явно детальнее и прозрачнее. Весьма легко, например, услышать различие между MP3 256kbps и FLAC. Раньше я думал, что эффект lossless больше как плацебо, но теперь мнение изменилось. Аналогичным образом гораздо приятнее стало слушать нескомпрессованые от loudness war файлы - dynamic range меньше 5 Дб вообще не айс. Линсли-Худ стоит затрат времени и денег, ибо аналогичный брендовый усилок будет стоить намного дороже.

Материальные затраты

Трансформатор 2200 р.
Выходные транзисторы (6 шт. с запасом) 900 р.
Конденсаторы фильтра (4 шт) 2700 р.
«Рассыпуха» (резисторы, мелкие конденсаторы и транзисторы, диоды) ~ 2000 р.
Радиаторы 1800 р.
Оргстекло 650 р.
Краска 250 р.
Разъёмы 600 р.
Платы, провода, серебряный припой и пр. ~1000 р.
ИТОГО ~12100 р.

Хочу представить конструкцию простого, но мощного усилителя низкой частоты, выполненного на современных недорогих транзисторах. Основные достоинства этого усилителя - простота сборки, доступные и дешевые радиодетали, также готовый усилитель в наладке не нуждается и работает сразу. Усилитель развивает очень высокую мощность по сравнению с аналогичными схемами. Из электрических параметров хочется отметить очень высокую линейность в рабочем диапазоне частот от 20Гц до 20кГц. Правда без недостатков тоже не обошлось. У данной схемы есть повышенный уровень шумов при большой громкости, но если учесть простоту и доступность, то все же собрать усилитель стоит, особенно советую автолюбителям для мощного сабвуфера, поскольку мощность такой схемы вполне позволяет раскачать импортные головки большой мощности. Из схемы видно, что проще некуда. В схеме использованы всего 5 транзисторов и несколько дополнительных радиодеталей.

Для уменьшения уровня шума усилителя, на вход нужно будет поставить переменный резистор, сопротивлением от 20 до 100 кОм, им также регулируют громкость. В таком случае, при малой громкости шума практически не будет, а при большой громкости шум почти не слышим, а если усилитель работает с нч фильтром на входе (под сабвуфер), то никаких шумов не будет вообще.

Усилитель способен выдать окало 100 Ватт на нагрузку 8 Ом! если же используется головка с сопротивлением 4 ом, то мощность возрастает до 150 ватт! Параметры УМЗЧ:

Коэффициент усиления по напряжению......................................................20

Напряжение питания Uпит...............................................................................+-15…+-50В
Номинальная мощность P при Uпит = +-30В на 4Ом...........................................100Вт
Максимальная мощность Pmax Uпит=+-45В на 4Ом..........................................150Вт
Чувствительность по входу Uвх.......................................................................1В
Суммарный коэф-т всех видов искажений при P=60Вт 4Ома, Kd........................0,005%
Ток покоя усилителя Ixx..................................................................................20-25мА
Ток покоя выходного каскада..........................................................................0мА
Полоса воспроизводимых частот по уровню –3дБ, Гц,............................5-100 000

Параметры достаточно хороши, единственная преграда для использования схемы в качестве автомобильного усилителя - это повышенное двухполярное питание, но это не так уж и большая помеха, поскольку сегодня известно можество схем преобразователей напряжения, одна из таких схем выполняется на микросхеме TL494. Схема стандартная и позволяет получить на выходе трансформатора до 200 ватт мощности, что вполне хватает для полноценной работы данного самодельного усилителя. Схему преобразователя не привожу, поскольку это уже совсем другая тема.
