Цокольный этаж в частном как правильно выполнить. Возводим цокольный этаж своими руками

У будущих владельцев частных домов возникает вопрос о том, стоит ли делать цокольный этаж. Некоторые просто поддаются модным тенденциям, а кто-то хочет увеличить полезную площадь постройки в районе, где разрешается только малоэтажное строительство, к примеру, не более двух уровней над землей. Но существуют ситуации, когда без цокольного этажа обойтись будет сложно. Этому способствует большой уклон местности, когда одна стена остается ниже уровня земли, а другая оказывается полностью видимой. Но, вне зависимости от причин, появляется вопрос – как построить цокольный этаж дома. Попробуем в этом разобраться.

Для чего нужен нулевой этаж

Многие считают, что цокольный этаж – это подвал, который претендует стать жилым помещением. На самом деле, он является полноценным этажом, просто его месторасположение находится частично или полностью под уровнем земли.

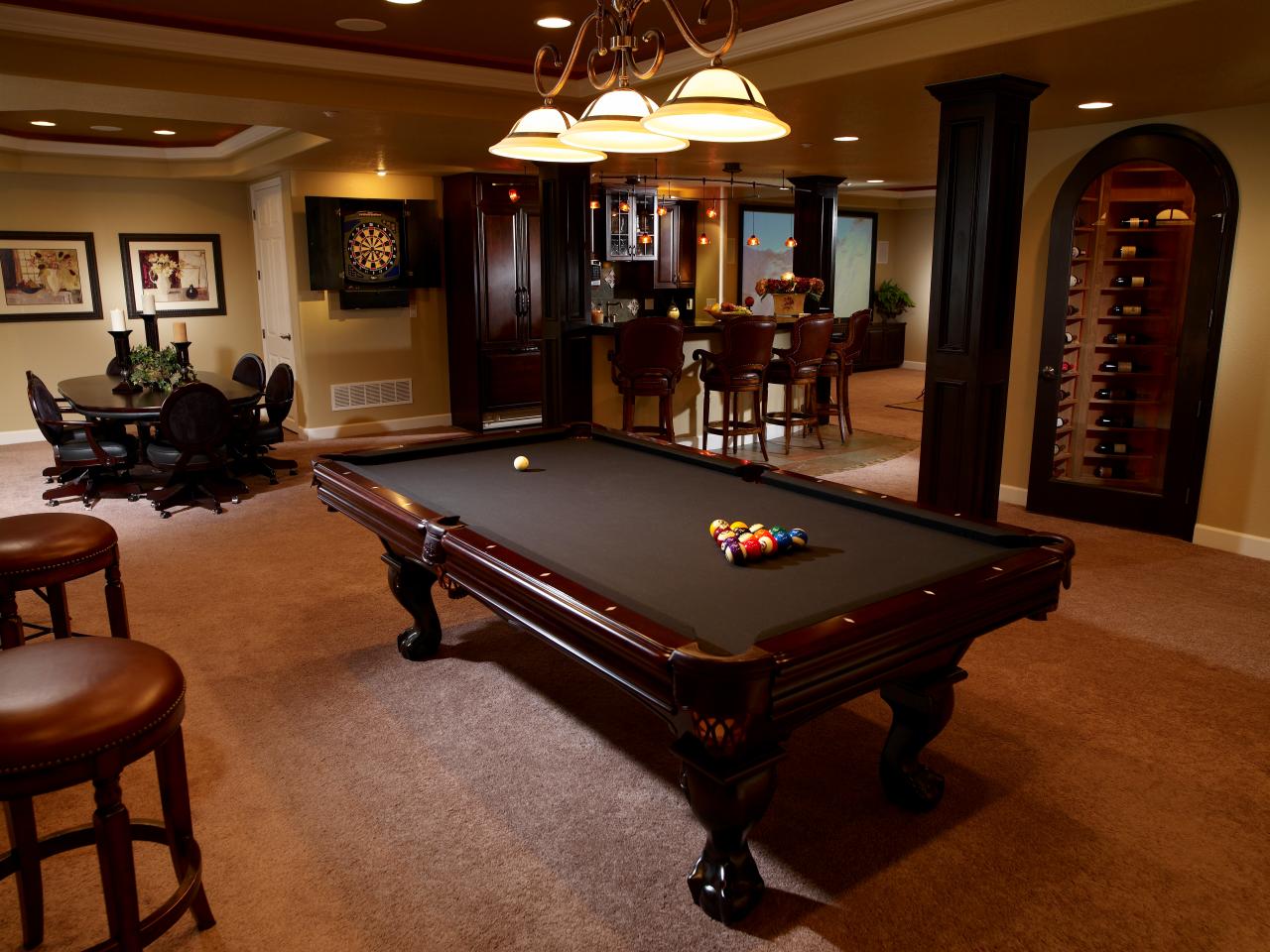

По нормам высота цокольного этажа не должна быть менее 2,5 метров, а над землей он может возвышаться не более чем на метр. Использовать цоколь можно в различных целях. Здесь располагают:

кладовые;
гаражи;
винные погреба;
гостиные;
игровые комнаты;
домашние кинотеатры;
тренажерные залы;
жилые комнаты;
спальни;
кухни;
подсобки и многое другое.

Ограничений по использованию подземных помещений практически не существует. Строение с цокольным этажом выглядит респектабельно, но кроме этого, он содействует лучшей теплоизоляции всего дома и более равномерному распределению нагрузки на фундамент, что является актуальным для некоторых видов грунта.

Какими бывают цоколи

Стены цокольного этажа являются своеобразным продолжением фундамента основной постройки. Цоколь бывает трех типов:

вровень со стенами;
заглубленный;
выпирающий.

Первый вариант специалисты делать не рекомендуют, так как теряется сам эффект присутствия цокольного этажа в конструкции дома, да и на его стенах придется сделать усиленную гидроизоляцию. Второй вариант является наиболее распространенным. Внешне такой цоколь выглядит достаточно красиво, к тому же, вода, стекающая с фасада, отводится и не попадает на стены цоколя, а через них на фундамент, что защищает его от излишней влаги. Выпирающий цоколь устраивают в том случае, когда стены дома слишком тонкие, а помещение ниже уровня земли необходимо сделать теплым.

Параметры цокольного этажа

Нормативы не ограничивают высоту цокольного этажа, поэтому застройщик сам решает какой она будет, исходя из своих личных потребностей. Главное, чтобы данный параметр не был менее 2,5 метров, иначе при всех усилиях по его обустройству считаться этажом он не будет.

На заглубление строения большое влияние оказывает уровень подземных вод. Именно от него, в первую очередь, зависит, как построить цокольный этаж дома. Если грунтовые воды залегают на расстоянии менее одного метра от поверхности земли, то котлован под постройку не рекомендуется выкапывать ниже уровня водяного слоя. Надземную часть цоколя, в этом случае, прикрывают насыпным слоем грунта, в результате чего появляется поднятая площадка вокруг дома. Но данный вариант «потянет» за собой дополнительные материальные и трудовые затраты.

Если на участке присутствует высокий уровень подземных вод, то необходимо предварительно произвести определенные работы по его осушению и проложить дренаж вокруг дома. При сезонном повышении водного уровня стены и фундамент рассчитывают на дополнительные нагрузки.

Толщина стен цокольного этажа зависит от:

климатических условий;
характеристик грунта;
материала и толщины вышерасположенных стен.

Для подземного этажа размер ограждающих конструкций может быть меньше находящихся над землей стен. В любом случае все параметры рассчитываются в каждом конкретном случае индивидуально.

Этапы строительства

Возведение цокольного этажа предусматривает наличие котлована, который быстрее и удобнее будет выкопать при помощи экскаватора. Обычно его глубина составляет 1,8-2 метра. Подравнивают стенки, углы и дно котлована вручную, а появившуюся воду откачивают насосом.

Далее устраивают бетонную подушку. Вначале размечают месторасположение внутренних и наружных несущих стен по всему периметру дома, и прокапывают траншеи на глубину не менее 30см. Подготовленная поверхность засыпается щебнем, укладывается арматура и вся плоскость заливается бетонным раствором.

При устройстве фундамента экономить материалы не следует, так как от его прочности и правильной закладки будет зависеть надежность и долговечность всей постройки.

В местах, где нет несущих стен, армировать бетонную подушку допускается дорожной сеткой, но это должно быть указано в чертежах и расчетах. Время от времени бетон, до его отвердения, требуется поливать водой, чтобы поверхность конструкции не растрескалась. Примерно через три недели можно приступать к следующему этапу – возведению стен.

Наилучшим вариантом для цокольного этажа считаются фундаментные блоки. Их монтаж производится достаточно быстро, но более надежными будут монолитные стены. В любом случае, при возведении несущих конструкций оставляют запланированные технологические отверстия для инженерных коммуникаций, окон и дверей.

Бетонные блоки связывают друг с другом цементным раствором, а сверху устраивают армированный пояс из кирпича или бетона, что предпочтительнее. Главными его задачами являются:

скрепление фундаментных блоков;
выравнивание горизонтального уровня.

На армированный пояс монтируют плиты перекрытия по всей площади строения.

Важным моментом при строительстве цокольного этажа является выполнение гидроизоляции бетонного основания пола и наружной поверхности стен. Она упредит появление влаги и защитит конструкции дома. Материалов для устройства гидроизоляции продается достаточно много. Это может быть традиционная битумная мастика или наплавляемый рубероид. Более современный материал – жидкая резина. Также следует обратить внимание на устройство вентиляции и системы отопления.

После выполнения защитной гидроизоляции выполняют обратную засыпку пазух котлована. Теперь можно приступать к монтажу первого этажа дома.

Нередко в частных домах создают цокольное помещение. Оно является первым или нулевым этажом . Хотя, по сути, это подвальное помещение. Работа над ним должна вестись со строгим соответствием определённым критериям. По закону есть конкретные критерии (от 2,5 до 3 метров) . Они касаются высоты этого пространства.

Также есть налоги на построенную для проживания площадь. Этот вопрос интересует всех, кто занимается планировкой своего жилища.

Минусы цокольного помещения – это громадные расходы, начиная от рытья ям и заканчивая проводкой электрики. Ориентировочная стоимость вычисляется после геологического и инженерного изучения: определяется вид почвы, уровень подземных вод. Бывают ситуации, когда эти факторы категорически не позволяют создавать цокольный этаж — его строительство и содержание будет неоправданно дорогим.

Задачи цокольных помещений

Цокольным помещениям в частных строениях нужен хороший дренаж, мощная и утепление . Просто сформировать продолжение фундамента не достаточно. Пренебрегая правилами гидрозащиты и применив в работе материалы низкого качества, вы серьёзно увеличиваете риск потопления.

Важно! Работы должны осуществлять только высококвалифицированные специалисты.

Обычно окна в цоколях не устраивают, это почти невозможно. Исключения — на фото ниже. Но даже если окна есть, полноценного естественного освещения здесь не получается. Поэтому такие помещения в качестве жилых и не рассматриваются. Здесь, как правило, организуют: спортивные помещения, бытовые кинотеатры, сауны и т. д. Вопрос вентиляции в цоколе особо актуален, когда выстраивается тренажёрный зал. Проводить напорную канализацию сюда необходимо, если создаются сауны и душевые.

Обычно план по созданию цоколя появляется, когда в доме не получается создавать все задуманные помещения или их площадь мала для каких-то хозяйских задумок. Также надобность в цоколе обуславливается, когда на участке имеется склон с существенным перепадом высоты . Но при грамотном строительстве можно достичь хорошей экономии и развить темпы работы.

Как это устроить? В первую очередь, гнаться за количеством жилых квадратных метров бесполезно. Лучше выбирать небольшие по площади помещения (в результате может быть до 3 этажей). Но и про назначение именно цоколя должны быть представления. Что там будет? Игровая, склад-погреб, комната отдыха или место для иных затей? Допустим, кладовку или сарай построить отдельно, или пристроить к дому, намного дешевле . Подвал или цоколь обязательно будет топить, не каждый год, но все же большинство обладателей цоколя вынуждены принимать меры против повышенной сырости.

Для исправления местного природного катаклизма в самом низу котлована, желательно посмотреть этот материал:

Виды цоколей

Заглублённый. Это самый распространённый вид. У него очень сильная устойчивость к влаге. Вода быстро покидает такой цоколь.
Выступающий. Его обычно устраивают, когда стеновые конструкции дома довольно тонки.
На одном уровне с фундаментом. Не самый рациональный вариант, ведь у него слабая стойкость к влаге и одновременно он становится началом стены. Приходится серьёзно усиливать гидрозащиту, а это дополнительные траты. Также при таком варианте нельзя никак улучшить внешний облик здания.

Материалы для цоколя

Цоколь продолжает собой фундамент. И материал для него задействуется аналогичный. Редко можно применить материалы, которые пошли для создания стеновых конструкций.

Самые популярные варианты материалов для цоколя:

Уже созданные блоки.
Кирпичи.
Монолитный бетон.

Какой бы вариант вы не предпочли, работы стартуют всегда от расчётов. Особенно тщательно необходимо вычислять толщину стен . Бетонные стяжки и плиты обычно образуют пол. Основа может создаваться из уже образованных плит из железобетона. Для облицовки идут древесные материалы.

Если цоколь намного превышает уровень земли, то там, в верхней части делают целые окна и двери. Они не должны выходить на север. Так рамы могут деформироваться из-за солидных накоплений снега.

Начальной стадии облицовки является создание лестницы в цоколе . Чаще всего создаются такие варианты:

Классический маршевый . Устраивается только, если площадь для этого достаточна.
Винтовой . Создаётся, когда условия цоколя не позволяют устроить первый вариант.

Гидрозащита

Для цоколя необходимо делать двустороннюю гидроизоляцию . Изолировать составляющие, которые сосредоточены над уровнем земли, не обязательно.

Мощнейшая защита устраивается только, если цоколь основан на бетонном монолите. Опять же работы требуется проводить очень качественно, иначе плита под воздействием влаги плохо сцепится со стенами. Не стоит забывать и о нормативах по высоте цоколя – 250 см. Для этого образуется котлован соответствующей глубины.

Создание проектов

Как уже было замечено, здесь очень важно определить нужную толщину стен. Учитываются вид почвы, местонахождение строения, вид и поведение грунта. Если грунт надёжен, то по толщине стены цоколя могут соответствовать другим стенам дома. Если с грунтом есть проблемы, их толщина увеличивается на 20-30 см.

Если здание выстраивается из древесины, то цоколь можно создать из бетонных блоков.

Проект должен отражать и позиции подземных вод. Поскольку есть требование по глубине котлована — она не должна достигать их уровня. Заранее изучается грунт, определяет глубина этих вод.

К сведению! Разрешение, а точнее обновление документа нужно в том случае, если изначально подавали бумаги для ИЖС без цоколя, но через какое-то время передумали в пользу нулевого этажа. И по закону, если площадь изменяется на 17% и более, обязательно подаются документы в ТСЖ для согласования.

Ценовые вопросы

Они определяются следующими факторами:

Регионом вашего проживания (особенности климата, почвы, грунта и т.д.)
Ценами материалов в вашем регионе.
Стоимость услуг специалистов и рабочих.
Задуманными параметрами цоколя и фундамента.

Пример 1 . Параметры цоколя: 10х10. Фундамент ленточный. Его глубина – 240 см, ширина – 30 см, возвышение над землёй: 60 см.

Здесь задействованы следующие материалы:

Выборка земли – 360 куб. м. = 360 тыс.руб.
Рифлёная арматура, сечение 0,14 см. Задействовано 5700 м. Стоимость порядка 205 150 руб.
Бетон. Траты: 265 900 руб.
Опалубка, 10 куб м. Расходы: 62 000 руб.
Гидрозащита. Битумная мастика. Потребовала 60 000 руб. Это внутренний слой. На внешний слой из рубероида затраты порядка 60 000 руб.
Утеплитель. Пенополистирол. Одна плита имеет толщину – 10 см, ширину – 58 см., длину – 26 см. Необходимо 10 плит. Затраты порядка 32 000 -35 000 руб.
Материалы для прослойки (щебень и песок) + гвозди. Траты: 42 000 руб.

Инструментарий:

Для расчётов: рулетка, карандаш, уровень.
Для кладки: мастерок, кирка.
Другие: лопата, молоток, отвес.

Их совокупная стоимость лежит в пределах 30 000 руб.

Услуги рабочих обойдутся здесь порядка в 130 -140 тысяч руб . Здесь подразумевается их гонорар и траты на проживание и питание.

Если проводите работы самостоятельно, то здесь фигурируют другие цифры. Рытье необходимого котлована и его подсыпка обойдутся примерно в 50 000 руб.

Пример 2. Параметры цоколя 8 х 8 м. Стены созданы из блоков ФБС. Фундамент -плитный, монолит.

Материалы:

Гидрозащита, рубероид.
Утеплитель. Пеноплекс. Толщина – 5 см.
Бытовка. Параметры 2,5х5 м.

Перечень инструментов почти такой же. Также потребуются затраты на проведение работ, аренду техники, доставку материалов.

Совокупная цена всего указанного – порядка 1000 000 руб .

От этой суммы ориентировочно 64% уходит на закупку материалов, 7% — на их доставку, 3% потребовалось на инструменты, на проведение работ нужно 14%, на аренду оборудования – 7%, на бытовку – 5%.

Когда цоколь возводится при условии высокой позиции грунтовых вод, затраты серьёзно возрастают. Придётся выстраивать очень мощный фундамент. Обычно в таких случаях создают свайный фундамент и цоколь на нём. Указанные в первом примере расходы могут возрасти примерно в 1,5 – 2 раза.

Разумеется, на возведении цоколя можно сэкономить. Главное, это делать без ущерба качеству. Особенно не стоит экономить на бетоне и гидрозащите, а также утеплителях. Лучше создать цоколь меньших параметров, но надёжный и с мощной основой.

Также не стоит экономить на рабочих высокого класса. Если вы сами не способны провести качественные работы или у вас нет времени, то лучше доверьте это дело специалистам с характеристиками. Сегодня довольно популярно заказывать цоколь под ключ. Ценовой диапазон здесь очень широк. Многое зависит от параметров задуманного цоколя, геологических факторов, цен материалов и услуг той или иной компании. Далее предложены некоторые примеры цоколей под ключ с учётом разных параметров и факторов.

№	Вид работ	Метраж	Цена (руб.)	Сумма (руб.)
	Работы:
1	Извлечение осей	100 м 2	40	4000
2	Землянные работы (грунт не вывозится)	252 м 3	329	82908
3	Создание разделительного слоя (применяется геотекстиль)	210 м 2	20	4200
4	Создание песчаной подушки. Её уплотнение с помощью виброплиты	36 м 3	529	19044
5	Создание подушки из щебня. Её уплотнение с помощью виброплиты	18 м 3	529	9522
		Совокупно:		119674 руб.

	Фундаментная плита:
1	Укладка гидрозащитной мембраны	112 м 2	30	3360
2	Работы с опалубкой (монтаж, устранение)	40 м.п.	300	12000
3		2.12 т.	15000	31800
4	Укладка бетона с вибрированием	21 м 3	1500	31500
		Совокупно:		78660 руб.

	Стены цоколя:
1	Устранение осей	100 м 2	40	4000
2	Работы с опалубкой	125 м 2.	300	37500
3	Создание и монтаж арматурной сети	2.69 т.	21000	56490
4		26.25 м 3	1500	39375
		Совокупно:		137365 руб.

	Перекрытие цоколя:
1	Работы с опалубкой	100 м2	320	32000
2	Создание и монтаж арматурной сети	2.12 т.	15000	31800
3	Укладка бетона. Его уплотнение виброинструментом.	17 м 3	1500	25500
		Совокупно:		89300 руб.

		Совокупно:		424999 руб.
	Материалы:
1	Гидрозащитная полоса Мегаизол ГЕО ПРО 150	231 м 2	40	9240
2	Песок. Размеры: средние и крупные.	36 м 3	700	25200
3	Гранитный щебень (диапазон фракции 20-40)	18 м 3	1350	24300
		Совокупно:		58740 руб.
	Для плиты основания:
1	Геомембрана «Плантер»	123.2 м 2	90	11088
2	Доска 4 х15 х 600 см. Используются 1-3 сорта.	1.22 м 3	8500	10370
3	Подставки под арматурные элементы	400 шт.	5	2000
4	Арматура, типаж d12 А500	2.05 т.	33000	67693
5	Арматура, типаж d8 А500	0.06 т.	33000	2139
6	Проволока. Тип вязальный.	19.08 кг	360	6869
7	Бетон B22.5	21 м 3	3900	81900
		Совокупно:		182059 руб.
	Для стен:
1	Арматура, вид d12 А500	2.69 т.	33000	88770
2	Проволока. Тип вязальный.	24.21 кг	360	8716
3	Вертикальный арматурный фиксатор	625 шт.	4	2500
5	Опалубка. По инвентарю.	250 м2	580	145000
6	Бетон класса B22.5	26.25 м 3	3900	102375
		Совокупно:		347361 руб.
	Для плиты перекрытия:
1	Арматура d12 А500	2.05 т.	33000	67693
2	Арматура d8 А500	0.06 т.	33000	1980
3	Проволока. Тип вязальный.	19.08 кг	360	6869
4	Стульчики под арматурные элементы.	500 шт.	5	2500
5	Опалубка. Инвентарный вид.	100 м.п.	280	28000
6	Бетон B22.5	17 м 3	3900	66300
		Совокупно:		173342 руб.
	Доставка:
1	Опалубка. По инвентарю.	—	—	14600
2	Материалы	—	—	15000
3	Инструментарий	—	—	1800
		Совокупно:		31400 руб.
		Совокупно за материалы:		792902 руб.
	Оборудование:
	Бетононасос	3 смен	14400	0
	Жилой вагончик	13 смен	1000	0
	Проведение электричества на рабочую площадку	13 смен	1000	0

	Накладные расходы 2%:			24359 руб.
	ИТОГО:			1242260 руб.

Таблица. Расчёты на данных в центральных регионах

Материал. Вид параметра	Значение.
Плита фундамента (ПФ). Площадь	100 кв.м
Периметр ПФ	40 погон. м.
Толщина ПФ	20 см
Песчаная подушка.	15 см
Подушка из щебня. Толщина.	10 см.
Закладка фундамента. Средняя глубина	150 см.
Стены цоколя. Длина.	50 погон. м
Цокольные стены. Толщина.	20 см.
Высота цоколя.	250 см
Совокупная площадь проёмов	0 кв.м.
Плита перекрытия (ПП). Площадь	100 кв.м.
Периметр ПП	40 погон. м
Толщина ПП	16 см
Дистанция от КАД:	10 км.
Совокупная цена цоколя «под ключ»:	1242260 руб.

Так делать или нет? Что говорят на форумах

Чаще всего советуют следующее:

Если есть свободные средства, то реализовать задуманное можно. При нехватке денег в процессе, можно и отложить финишные работы именно по цоколю в долгий ящик.
Как правило, цоколь планируют обязательно на дорогих и малых по площади участках в целях увеличения пространства.

Выявленные минусы в процессе стройки:

Цена строительства фундамента с подвалом или цокольным этажом возрастает на 35-40%. Это существенные деньги, особенно если нужды в площади не предвидится.
Иногда забывают про утепление и гидроизоляцию, а обсыпка уже сделана. Нужно заново готовить наружные траншеи, крепить пеноплекс или придумывать что-то новое с гидроизоляцией.

Подборка аргументов «за»

Одно из самых популярных видео по теме. Автора отличает одновременно академичность и житейская сметка, если судить по уровню проработки темы. Кроме того, автор, очевидно, является сторонником строительства цокольного этажа и достаточно убедительно доказывает практичность его обустройства.

В основном цокольный этаж строится из бетонных блоков, бетона, шлакобетона или из пустотелых блоков.

Земляные роботы

Строительство цокольного этажа начинается с удаления слоя гумуса. Снимаем его на глубину примерно 1,5 м и шире по периметру, чем площадь фундамента. Котлован под здание с подвальными помещениями лучше всего вырыть экскаватором. Займет это не более нескольких дней. Построив цокольный этаж под небольшим домом, вы должны вывести около 200 м3 грунта. Последний слой 30-40 см удаляем вручную, следя за тем, чтобы дно траншеи не было ниже запланированной глубины, так как выкопанный грунт трудно обратно утрамбовать. Если на дне траншеи попадется более слабый грунт, то его необходимо удалить, а оставшееся пространство залить бетоном. Размеры дна котлована должны быть на несколько десятков сантиметров больше от внешних размеров фундамента, чтобы обеспечить доступ к фундаменту с боков.

Ленточный фундамент

Стены цокольного этажа возводятся на ленточном фундаменте (подушке), задачей которого выдержать нагрузку от всего здания. Размеры подушки определяются в проекте строительства. Подушка делается шире, чем стены цокольного этажа, для частного дома, как правило, 50-60 см в ширину и 30-40 см в высоту. Подушку чаще всего изготавливаются из бетона, армированного стержнями арматуры. Число стержней и способ армирования указываются в проекте. При небольших габаритах подушки и наличия твердого грунта ленту можно бетонировать прямо в грунт, заранее уложив гидробарьер в траншею, но лучше и качественней делать бетонирование с использованием опалубки. Прежде чем возводить стены цокольного этажа, их нужно обязательно изолировать от подушки, чтобы предотвратить попадание влаги в стену. Вертикальную изоляцию стен необходимо плотно соединить с изоляцией пола и подушки. Пространство в ленточной подушке заполняем уплотненным песком или гравием, а затем накрываем геотекстилем и заливаем слоем бетона, после чего укладываем гидроизоляцию из рубероида. Можно сразу уложить общую изоляцию для пола и подушки, чтобы было меньше проблем со склеиванием изоляции.

Из чего построить стены цокольного этажа?

К строительству стен цокольного этажа приступаем после 28 дней с момента заливки подушки. Не все материалы пригодны для кладки наружных стен цокольного этажа. Следует избегать таких материалов, как ячеистый бетон и керамические блоки с большим свободным пространством внутри. Наиболее часто используются:

бетонные блоки;
керамзитобетонные блоки;
полнотелый кирпич;
бетон.

Вы можете также использовать пустотелые бетонные или керамзитобетонные блоки, заполняя их отверстия бетоном. Стену, построенную из пустотелых блоков можно усилить арматурой, пропустив ее через отверстия в блоках. Разновидностью пустотелых заполняемых блоков являются термоблоки — это блоки из пенопласта другое их название несъемная опалубка. Если в проекте дома уже есть определенный материал для наружных стен цоколя, а мы хотим его изменить, то конструктор должен адаптировать проект.

Тип стен цокольного этажа

Конструкция стен цокольного этажа зависит от типа стен первого этажа. Если в наземной части дома у вас есть двухслойные стены, в цоколе чаще всего также выполняем стену такой же конструкции, например состоящую из слоя кирпичей и внешней теплоизоляции. Если стены трехслойные, то позаботьтесь о том, чтобы давление грунта не деформировало их.

Общая теплоизоляция фундамента и стен позволит сохранить непрерывность теплоизоляции на всю высоту здания, не опасаясь промерзания цокольного этажа. Если теплоизоляция стен первого этажа трехслойная, а цокольного двухслойная, то следует обратить внимание на тщательное утепление стыков в месте соприкосновения утеплителей, для того, чтобы избежать тепловых мостиков.

При планировании строительства жилого дома возникает много раздумий и сомнений о том, есть ли смысл в план закладывать возведение цокольного этажа. Чтобы правильно принять решение, нужно сразу разобраться, необходимым ли вам будет в дальнейшем цокольный этаж. Согласно утверждениям экспертов, возведение жилых домов с цокольным этажом будет максимально экономичным и рациональным. Но как же происходит строительство цокольного этажа своими руками без нарушения никаких требований и норм, что действуют в сфере строительства?

Предназначение цокольного этажа

Возведение домов с цокольным этажом относят к классу экономного строительства. Для начала стоит разобраться, что собой представляет цокольный этаж. Существуют различные разъяснения по этому поводу. Архитекторы говорят, что цокольные этажи - это ничто иное, как подвалы, которые стремятся занять пространство первого этажа. У строителей другая точка зрения: они расшифровывают цокольный этаж как этаж, который располагается ниже уровня земли.

Высота этого этажа согласно стандартам должна быть не менее 2,5 метров. Цокольные этажи могут быть использованы в качестве подвала, погреба или подсобного помещения. Из него также можно сделать гостиную или прочую жилую комнату. К тому же здание, что построено с цокольным этажом, более респектабельно выглядит, да и показатели теплоизоляции дома повышаются.

Если вы проводите строительство дома в городской черте, то вам не помешают лишние квадратные метры. Используя эти излишки по своему усмотрению, в будущем получится быстро окупить окупите все затраты, которые были понесены при строительстве цоколя. Цокольный этаж позволяет забыть о нагрузках, которые оказывают стены дома, что актуально при определенном типе грунта.

Виды цоколя

В строительстве выделяют 3 типа цоколя: выпирающий, заглубленный и цоколь вровень с фундаментом. Заглубленным называют самым распространенный вид фундамента, но не по той причине, что он выглядит красивее всего. Дело заключается в том, что именно эта разновидность цоколя подвергается меньше всего попаданию в него влаги, потому что с него вода стекает быстрее и это защищает от разрушений фундамент, цокольный этаж и стены дома.

Если стены вашего жилого дома тонкие, то в этом случае вам подойдет больше всего выступающий цоколь. Эта разновидность цоколя является наиболее оправданной, если вы хотите обустроить помещение цокольного этажа, которое располагается почти под землей, и, безусловно, должно быть теплым. Но если вы планируете после строительства цокольный этаж использовать для хранения ненужных вещей, то вполне можно сделать цоколь тонким.

Крайне не рекомендуется делать цоколь вровень с фундаментом, так как он будет служить началом стен и не будет давать вам необходимой защиты от влаги. Подобный цоколь нужно еще покрыть гидроизолирующим материалом, что будет неэкономично, да и это не придаст красоты вашему дому.

Строительство цокольного этажа

Мы уже отметили, что высота цокольного этажа должна достигать 2,5 метров, что регламентировано соответствующими документами. Но многие застройщики стремятся её увеличить еще больше, чтобы превратить цокольный этаж в полноценный первый этаж. Для увеличения высоты используют чаще всего технологию выкапывания земли на некоторую глубину, определенную вашими личными потребностями.

Толщина стен

Итак, вы начали строительство своего дома с возведения цокольного этажа. И первый момент, с которым нужно определиться, это толщина стен. Если ваш дом расположен на прочном грунте, вы можете сделать толщину стен цокольного этажа аналогичной толщине стен здания.

Если планируется строить дом на неблагоприятных грунтах, то сделайте стены цокольного этажа несколько толще - будет достаточно 20 сантиметров. При возведении деревянной постройки, можете сооружать цокольный этаж с использованием полнотелых бетонных блоков.

Глубина цоколя

Если под участком почти весь год содержится грунтовая вода в почве на расстоянии одного метра от уровня поверхности, то цокольный этаж рекомендуется углублять не более чем на один метр. В месте, где размещается дом, можно совершить поднятие грунта посредством насыпки почвы вокруг дома. В итоге образуется поднятая площадка, но эта технология строительства цокольного этажа вам обойдется несколько дороже.

Если под домом расположен слишком большой слой грунтовой воды, то можно прибегнуть к таким процедурам, как осушение участка и отведение от фундамента дома воды. Если под жилой постройкой грунтовые воды образуются исключительно по сезонам, то можно использовать методику защиты фундамента от воздействия боковых сил, если почва промерзнет и под специальным углом проложить дренажную магистраль.

Подготовка котлована

На этой стадии настоятельно рекомендуется установить водонапорную колонку, так как в процессе строительства уйдет крайне много воды. Сразу подготовьте ландшафт местности и выройте экскаватором котлован. К примеру, дом, который имеет размер 14 на 11 метров, требует котлована глубиной практически в два метра. Помните, когда копаете яму экскаватор, нужно хотя бы две машины, которые будут в сторону отвозить грунт.

Если приходится рыть котлован ранней весной, то вы можете увидеть на его дне скопленную воду, поэтому в данном случае следует дождаться, пока сама собой уйдет вода. Также вы можете попытаться откачать воду насосом. Экскаватор яму копает не очень ровно, поэтому вам нужно будет ровнять дно и углы котлована.

Подушка

После этого необходимо соорудить бетонную подушку. Сделайте на дне котлована разметку и обозначьте размеры дома. В месте прохождения несущих стен нужно вырыть траншеи. Если вы планируете строить своими руками цокольный этаж, то эту работу вам необходимо делать самостоятельно, как показано на видео о строительстве цокольного этажа.

Обязательно следите за глубиной траншеи, чтобы она получилась не меньше 30 сантиметров. Не помешает укрепить её при помощи досок. Засыпьте её сверху щебнем, проармируйте металлическими прутами и залейте бетоном. После этого необходимо подождать 3 недели.

Гидроизоляция

Далее необходимо перейти к работе, связанной с гидроизоляцией, ведь возведение цокольного этажа связано с фундаментом, а в этом случае важно все правильно сделать. Иначе влага попадет на цокольный этаж, и это в итоге может даже вызвать обрушение части дома или постройки в целом.

С наружной части дома по всему периметру для защиты фундамента необходимо выполнить достаточно широкую отмостку из бетонной смеси. Для избегания разрушения фундамента и цокольной кладки, заглубленной в почву, их обязательно нужно защитить снаружи с помощью специального рулонного гидроизоляционного материала, предварительно разогретого и приплавленного к материалу строительной конструкции.

В этом процессе на сегодняшний день широкое применение нашел гидроизол - практичный и простой в применении материал, который можно купить повсеместно. К тому же стоимость строительства цокольного этажа с его использованием вас приятно порадует. Гидроизоляцию под фундамент выполните следующим образом: уложите сначала слой битумной мастики, затем поместите гидроизол и после этого разместите еще один слой мастики.

Для надежной защиты жилого дома от влаги мало сделать только внутреннюю гидроизоляцию. Квалифицированные специалисты советуют не пренебрегать и проведением наружной гидроизоляции. Где-то в полуметре от стены цокольного этажа выкопайте глубокую яму и заполните ее заранее подготовленными материалами: слой глины, потом слой щебня, затем слой бетонного раствора с добавлением щебня и песка.

Фундамент

Строительство фундамента цокольного этажа подразумевает использование крупногабаритных фундаментных блоков. Такие блоки уложить вручную невозможно на свои места, этот процесс требует привлечения специальной техники к работе. При самостоятельном строительстве цокольного этажа чаще всего выбирают ленточный или сборный фундамент.

При расчете его параметров большое значение имеет глубина его заложения. Если у вас получилось по расчетам, что фундамент должен иметь высоту хотя бы 2 метра, то это означает, что необходимо сделать глубину заложения фундамента 2 метра 15 сантиметров. Но не вровень с почвой. Когда фундамент стал прочным процентов на 80, то есть через десять суток после заливки, можно начинать сооружать цоколь.

Фундаментные блоки

Наилучшим способом строительства цокольного этажа по цене является использование фундаментных блоков. Блоки принято размещать по всему периметру дома. Фундаментные блоки должны лежать как можно ровнее, это позволяет в дальнейшем быстрее провести процесс оштукатуривания.

Блоки скрепите друг с другом с помощью цемента. В промежутках между фундаментными блоками нужно организовать специальные отверстия под воду и проводку. Позаботьтесь, чтобы в нулевом помещении окна получились довольно большими, иначе в подвале не будет достаточного количества света.

Не забывайте об отверстиях, которые требуются для вентиляции пространства. Их необходимо делать на расстоянии не ниже 15 сантиметров и на одном уровне с грунтом. Сами отверстия покройте сеткой, чтобы мусор не собирался в них, а зимой закрывайте их плотной тканью. Конечный ряд блоков в итоге должен над землей возвышаться на высоту около одного метра.

Дальше на эти блоки необходимо уложить перекрытие первого этажа, однако рекомендуется сделать поверх блоков пояс. Он выполняет две функции: выравнивание всего яруса по горизонтали и соединение друг с другом блоков. Часто между плитами и блоками кладут кирпич, однако лучше всего соорудить железобетонный пояс - уложить в дощатую опалубку арматуру и залить бетон.

Кладка кирпича

Нижние цокольные ряды будут выступать основой будущих стен, на себя воспринимать всю нагрузку от дома и находящихся в нем предметов и передавать на фундаментные блоки, которые расположены ниже, к ним предъявляются высочайшие требования. Следовательно, схемы кладки кирпичей должны максимально удовлетворять эти требования.

Количество рядов кирпича, которые необходимы для достижения определенной высоты потолка цокольного этажа, стоит определить предварительно. При самостоятельном строительстве цокольного этажа нужно знать и придерживаться некоторых несложных правил. Основой всей дальнейшей работы является возведение первого ряда.

Перед монтажом кирпича на цементный раствор рекомендуется первый ряд уложить «на сухую», без использования связующего вещества. Процедура укладки первого ряда кирпичей осуществляется на слой гидроизоляции, что предварительно уложен на верхнюю поверхность монолитного или блочного фундамента.

Не забывайте соблюдать необходимые геометрические параметры будущего строения. Выводя угловые кирпичи, нужно периодически замерять диагонали и добиваться идеальной прямоугольности стен. Нельзя выполнять работу без контроля прямолинейности и плоскостности рядов, а также без поверки на горизонтальность и вертикальность поверхности ряда.

Выше описанное является особенно актуальным при наличии в стенах дома разных сложных элементов, к примеру, многогранных эркеров, использование в конструкции которых всему изделию придает привлекательный, интересный вид, но существенно усложняет процесс возведения цоколя своими руками.

Перекрытие

Процесс строительства цокольного этажа завершается монтажом железобетонных плитных перекрытий на верхние его ряды. Вместо них вы можете использовать деревянные брусовые перекрытия, совершая черновую и чистовую обшивку пола и обязательно укладывая рулонный или плитный утеплитель.

Саму опалубку можно купить в готовом виде или возвести самостоятельно. Для опалубки под перекрытие возьмите щиты и доски. Необходимые струганные доски обтешите с той стороны, которую будете крепить к бетону. После этого изготовьте из них щиты, которые необходимо будет закрепить надлежащим образом.

Выдерживайте миллиметровые зазоры между досками и миллиметровые перепады по высоте между двумя досками. Помните, что опалубку нужно делать не вертикальную под фундамент, а горизонтальную.

И напоследок хочется добавить, что цокольный этаж можно возвести и из природного камня, но этот процесс требует от застройщика высокого мастерства, потому что камни встречаются различных размеров и форм. Поэтому мы советуем отдать предпочтение строительству цоколя из красного кирпича, который поддается оштукатуриванию для придания эстетического внешнего вида.

Цокольный этаж – это помещение в здании, заглубленное ниже уровня грунта. Используется для обустройства помещений хозяйственного назначения, гаража и других целей, например, бассейна, сауны. В некоторых случаях построить цокольный этаж оказывается экономически выгодным решением, особенно, если рельеф участка отличается наличием склонов. За счет цоколя увеличивается полезная площадь всего здания, поэтому подвал в частном доме – это верное и продуманное решение для любого застройщика.

Нулевой этаж: особенности и польза

Подземный уровень может служить фундаментной основой всего строения и жилым помещением. Особенности строительства в соблюдении требований по прочности, несущей способности, размерному пространству. Регламенты показывают, что высота потолка не может быть меньше 2,5 метров, однако иногда параметр ограничивается наличием высокого залегания грунтового водоносного слоя, вследствие чего допускается строительство цокольного этажа выше уровня грунта. Например, если уровень пролегания водоносного слоя составляет всего 1,5 м от границы грунта, выкапывание котлована под постройку не рекомендовано, в этом случае следует обойтись засыпкой надземной части цоколя грунтом и искусственно заглубить нулевой этаж.

Совет! При правильном строительстве цокольный этаж может стать не просто подвалом, но вполне жилым помещением с должным уровнем комфорта.

Цоколь используется под помещения следующего назначения:

Кладовые;
Гараж;
Помещения хозяйственного использования (прачечная, гладильная, сушильная, топочная);
Винный погреб;
Гостиная;
Игровые комнаты;
Бассейны;
Спальни;
Тренажерный зал;
Кухня;
Кинотеатр.

Ограничений для частных домов в использовании нулевого этажа нет, все зависит только от предпочтений хозяина, финансовых возможностей и практического применения.

Типы цоколей

По своему оформлению цоколь дома различается по следующим видам:

Выпирающий . Применяется в случае слишком тонких стеновых панелей и для обустройства помещений ниже уровня грунта.
Заглубленный . Считается самым популярным и имеет практическое применение: отводы стоков с фасада предотвращают образование повышенной влаги в доме.
Выровненный со стеновыми панелями . Специалисты иногда не считают возможным использовать этот вариант, так как теряется сам эффект присутствия цокольного этажа, однако если не пугает вариант тщательной гидроизоляции стен, построенный таким образом цоколь будет вполне отвечать всем требованиям комфортности и практичности.

Чтобы сделать цоколь, необходимо учитывать толщину и материал стеновых панелей, а также прочностные характеристики грунта, на которые оказывают влияние не только водоносные слои, но и климатические особенности региона.

Расчеты по строительству

Определяясь с работами по возведению нулевого этажа, необходимо выполнить такие действия:

Выполнить проект цоколя с учетом определения назначения помещения;
Рассчитать нагрузку на фундамент и стены нулевого этажа.

Совет! Чтобы быть уверенным в прочности несущей основы, рекомендуется заложить плюсом еще 30% прочности. В этом случае постройка точно выдержит все нагрузки.

Разметить строительную площадку с учетом цокольного этажа.
Вынести контуры стеновых панелей и несущих перегородок.

Последние этапы сложны для самостоятельной работы неподготовленному мастеру, поэтому лучше всего обратиться за помощью к профессионалу. Специалист точно подскажет, какого размера и формата обустроить цокольный предполагаемый этаж, чтобы он отвечал всем запросам застройщика.

Типы фундаментов

Иногда обустройство погреба невозможно из-за того, что грунт отличается невысокой несущей способностью. Поэтому стоит знать типы фундаментов, подходящих для цокольного этажа:

Свайная основа . Подходит для любых типов грунтов кроме тяжелых. Эксплуатация нулевого этажа не представляет сложностей ввиду особой специфики строения всего здания.
Плитный фундамент возможен на слабых грунтах с большим водонасыщением. Построить цоколь в этом случае тоже возможно, но он будет напоминать закрытый со всех сторон куб, на который ляжет вся масса строения.
Ленточный фундамент подходит для всех типов грунта, строительство цоколя тут также не представляет никаких проблем.

Что касается ширины фундамента, то она зависит от характеристик стеновых панелей дома. Допустим, это каркасный дом с наличием цокольного этажа, размеры такие:

Свайная основа – 300-500 мм, при этом толщина стеновых панелей может быть равной фундаменту. Строительство не придется дополнять вентиляционными отверстиями, так как технология уже подразумевает эти особенности.
Плитная основа рекомендует ширину фундамента равную ширине стен цокольной части.
Малозаглубленный ленточный фундамент строится по ширине равной стенам нулевого этажа, но только если нулевой уровень не будет дополняться бетонной стяжкой.

Что касается гидроизоляции, то ее рекомендуется выполнить минимум в 2 слоя. При этом имеет значение покрытий: покрывать нужно все вертикальные и горизонтальные элементы строения, а также узлы соединения, примыкающие к грунту. Для гидроизолирования применяется рубероид, толь, мастики на битумных основах.

Этапы строительства цоколя

Пошаговая инструкция подскажет, как сделать цокольный этаж, а фото и видео материалы дадут ответы на все вопросы. Начать стоит с процессов, выполнение которых обязательно вне зависимости от фундамента и типа сооружения:

Закладка основания;
Работы по заливке;
Гидроизолирование, утепление;
Облицовка;
Монтаж пола, перекрытий.

Итак, как построить нулевой этаж или погреб в собственном доме.

Закладка основания, заливка

Разметить участок, вырыть котлован не менее чем на 500-600 мм глубже, чем подземная часть несущей основы;
Выполнить подсыпку из гравия, песка толщиной в 100 мм и более;
Утрамбовать подсыпку, пролить водой и затем основание заливается бетонной смесью (марка М100). Толщина заливки не менее 5 см;
После высыхания смеси, настилается гидроизоляция (в 2 слоя), заливается плита бетонного пола;
Сооружается внешняя опалубка, для чего применяются щиты или доски;
Обязательно сделать армирующий каркас, вставляемый внутрь опалубки;
В местах возведения стеновых панелей устанавливается арматурный пруток;
Заливка производится бетоном марки М250, М300 и выше;
Толщина плиты от 200 мм;
Утрамбовка производится по всему периметру заливки;
Процесс высыхания длится 4-5 недель;
Параллельно можно начать возведение опалубки для стеновых панелей и армировать стены продольно посредством прутков арматуры, которые перевязываются с выставленными ранее прутками вертикального положения;
Обязательно предусмотреть проемы для дверей;
Коммуникации потом монтируются в предварительно уложенные металлические трубы;
Заливка стен производится как послойно, так и одномоментно. При заливке послойно, каждый слой утрамбовывается, при этом заливать следующий слой можно сразу, не дожидаясь высыхания предыдущего.

Важно! Вся конструкция набирает прочность только через 28-30 дней!

Гидроизоляция, работы по утеплению

Чтобы увидеть, как сделать подвал в доме теплым и защищенным, посмотрите видео. Для гидроизолирования применяются составы клеевого типа, а вот гидроизоляцию следует делать проникающими материалами, которые не нарушают парообменных процессов и увеличивают прочность конструкции.

Фундаментный каркас при этом следует также изолировать, например, пенополистирольными плитами, крепеж которых осуществляется обычным клеевым раствором. Останется только засыпать грунт по всему периметру здания и получится теплый нулевой этаж. Засыпка осуществляется либо грунтом, либо песком, если грунтовые массы имеют большой размер и отличаются твердостью.

Облицовка стен, монтаж пола и перекрытий

Что касается облицовочных работ, то они выполняются материалами, которые выбрал застройщик. Неплохо показывает себя натуральный камень, плиты на основе пенополистирола или же можно выбрать сайдинг. Внутренняя отделка также проста, зависит от назначения помещений. Не стоит забывать о коммуникациях, отоплении и дополнительной теплоизоляции стеновых панелей. Материал для внутренней отделки предпочтительнее с хорошими влагостойкими качествами.

Полы для начала следует утеплить песчаной подушкой, затем застелить рубероид, на него армированная решетка, следом уже заливка бетонной смесью (марка М400). Допускается утепление системой «теплый пол», поверх которой уже монтируется бетонная стяжка.

Перекрытия делаются в зависимости от выбранной технологии:

Монолитная плита ЖБИ;
Сборно-монолитная плита;
Перекрытие из пиломатериалов.

Для тяжелых плитных элементов необходимо соорудить опалубку, затем закрепить конструкционные стойки с шагом в 100 см, изготовить арматурный пояс и установить его, затем залить плиту из бетона толщиной в 200 мм. Обязательно дождаться высыхания перекрытия, после чего приступать к следующим этапам работ.

Строительство цоколя из блоков

Строительство домов с цокольным нулевым этажом может производиться из любого материала, поэтому следует принимать во внимание и разные технологии обустройства подвала. Например, подходит бетонный блок. Обладая прочностью, неподверженностью к гниению, материал отлично справляется с нагрузками и при этом стоимость проекта значительно удешевляется.

Блоки ставятся по всему периметру постройки, соединение происходит посредством цементной смеси. Нужно лишь не забывать о том, что для проводки коммуникаций потребуются зазоры, которые предварительно оставляются между блоками. А вот что касается вентиляции, то отверстия обустраиваются не ниже 150 мм от уровня грунта и лучше их прикрыть, чтобы не попадал мусор.

Важно! Если ведется строительство цокольного этажа над уровнем земли из блоков ФБС, то необходимы проемы для окон.

Подходит и пенобетонный блок, причем принцип работы точно такой же, как и с блоками ФБС, бетона. На фундамент выкладывается тонкий слой раствора, затем монтаж первого ряда, кубы смачиваются и происходит укладка следующего ряда. Обязательно выравнивание всех рядов по вертикали и горизонтали. Неплохо гидроизолировать каждый ряд, причем в несколько слоев.

Строительство цоколя в готовом доме

Даже если у вас уже давно эксплуатируемый дом без подвала, никто не отменял возможности построить цоколь. Для этого придется выполнить множество процессов, зато получится отменный домашний погреб. Работы довольно просты:

Производится разметка площадки под рытье, с учетом границ фундамента;
Вынимается грунт до уровня нужной глубины;
Обустраиваются стеновые панели будущего цокольного помещения из блоков;
Заливается армированный бетонный пол;
Выполняются работы по прокладке вентиляции, гидроизоляции, утеплению.

Последним этапом выступает отделка цокольного этажа. Однако при рытье котлована под подвал или цоколь нужно учитывать:

Высоту грунтового водоносного слоя;
Несущие способности грунта;
Срок службы и прочность фундамента;
Нагрузку весовую на основание дома.

Как правило, работы проводятся только после многочисленных проверок и требуют опыта, поэтому поручить обустройство цоколя в уже готовом доме лучше профессионалам.

Закладывая проект дома с нулевым этажом, необходимо выбрать материалы для строительства цоколя. Конечно, если это дом из пеноблоков, с цокольным этажом справиться легче, подойдут те же элементы. Для кирпичного дома, где фундамент требуется прочный и надежный, лучше подходит бетонная заливка, которая упрочнит каркас всего строения.
