Комплектные насосные установки Grundfos Hydro MX предназначены для систем пожаротушения в жилых зданиях различной этажности, магазинах, производственных и складских помещениях, объектах культурно-социального назначения.

Установки Hydro MX соответствуют требованиям ТУ 28.13.14-005-59379130-2019 и имеют сертификат пожарной безопасности НСОПБ.RU.ЭО.ПР087.Н.00154. Конструкция установок Hydro MX представляет собой насосы или , трубную обвязку, запорную арматуру, манометры и реле давления, смонтированные на одной раме, а также прибор управления пожарный Control MX.

Цветной дисплей, размещенный на дверце ППУ, отображает всю необходимую информацию о состоянии установки пожаротушения Hydro MX в понятном графическом виде, а также предоставляет доступ к настройкам и журналу, хранящему до 1024 событий.

Hydro MX позволяет передавать информацию о состоянии установки по каналу связи напрямую в пункт централизованного наблюдения или в помещение с персоналом, ведущим круглосуточное дежурство. Для полного дублирования панели управления ППУ Control MX в качестве принадлежности поставляется Удаленная Панель Диспетчеризации.

Встроенные в ППУ Control MX возможности по управлению жокей-насосом, дренажным насосом, а также задвижками с электроприводом обеспечивают работу вспомогательного оборудования без необходимости внесения каких-либо конструктивных изменений в комплектное изделие.

Сертификаты можно найти в разделе .

Области применения:

• Спринклерные системы пожаротушения
• Дренчерные системы пожаротушения
• Системы ручного пожаротушения с гидрантами

Сертификаты пожарной безопасности:

• Добровольный на всю установку НСОПБ.RU.ЭО.ПР087.Н.00154 (согласно норм СП5)
• Для прибора пожарного управления Control MX (стандартный контроллер) ВНИИПО RU С-RU.ЧС13.В.00130-19
• Для прибора пожарного управления Control MX (RU-контроллер) ВНИИПО RU С-RU.ЧС13.В.00182-19

Преимущества:

• Компактное и готовое к подключению изделие
• Соответствие российским нормам пожаротушения
• Наличие сертификатов соответствия
• Контроль информационных линий на обрыв и короткое замыкание
• Контроль линий питания на обрыв
• Возможность управления жокей-насосом
• Возможность управления дренажным насосом
• Возможность управления задвижками с электроприводом
• Информативный цветной дисплей
• Выдача сигналов состояния/аварии на удалённую панель диспетчеризации
• Защита органов управления от несанкционированного доступа
• Возможность запуска теста световой, графической и звуковой индикации

Опции:

• В качестве жокей-насоса доступна комплектная насосная установка Hydro Solo FS , комплектующаяся насосом Grundfos CR , мембранным баком, реле давления, манометром, задвижкой и трубной обвязкой с обратным клапаном
• Удаленная Панель Диспетчеризации

Наши услуги

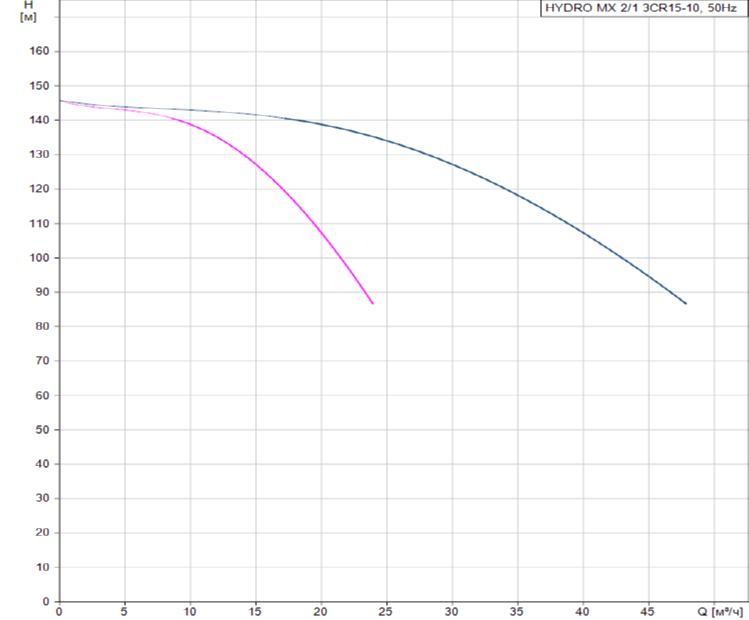

Диаграммы характеристик

Описание

Установку Hydro MX 2/1 CR 15-10 чаще всего применяют для решения задач водяного или пенного пожаротушения. Каждый из двух насосов включается в работу по схеме "звезда-треугольник". Установка отвечаем всем современным требованиям и способна работать как в "спринклерном" режиме (пожарный трубопровод в дежурном режиме всегда находится под заданным давлением, создаваемый насосом-жокей), так и в "дренчерном" режиме (пожарный трубопровод в дежурном режиме не заполнен). Роль жокей-насоса может взять на себя насос или небольшая установка повышения давления с мембранным баком. По умолчанию, для каждой установки допускается подключение дренажного насоса, которой необходимо приобретать отдельно.

К перекачиваемым жидкостям можно отнести только чистую воду (не содержащую в своём составе какие-либо вещества, способные оказать химическое или механическое воздействие на проточную часть насоса).

Расшифровывается типовое обозначение для оборудования Grundfos MX 1/1 CR X-Y, как MX - установка пожаротушения, 1/1 - один насос рабочий, один в резерве, CR X-Y - марка применяемых насосов.

Сведения о более ранних версиях

Данное оборудование пришло на замену установке - Hydro MX 2/1 CR 15-10 с индексами S001 и D001.

Дополнительные характеристики

Подключение: 2 ввода по 3x380-410В / 50 Гц;

Степень защиты шкафа автоматики: IP54.

Преимущества использования

• Возможность ручного пуска основного или резервного насоса;
• Дистанционное управление задвижками;
• Отображение состояния каждого из двух насосов;
• Наличие АВР (автоматический переход на резервную линию)

Комплект поставки

• Насосы CR 15-10 - 3шт.;
• Блок управления Control MX - 1 шт.;
• Шкаф управления насосами - 1шт.;
• Электрозадвижка (опция) - 1шт.;
• Защита от сухого хода - 1шт.;
• Затвор поворотный - 6шт.;
• Клапан обратный - 3шт.;
• Мембранный бак объёмом 25 л - 1шт.;
• Входной коллектор - 1шт.;
• Коллектор выходной (напорный) - 1шт.;
• Стрелочный манометр - 1шт.;
• Плита (станина) - 1шт.

Условия эксплуатации

• Температура жидкости - не более 120 °С;
• Макс. давление на выходе - 16 Бар.

Наши услуги

Диаграммы характеристик

Описание

Установку Hydro MX 1/1 CR 10-3 чаще всего применяют для решения задач водяного или пенного пожаротушения. Каждый из двух насосов подключается к сети релейно. Установка отвечаем всем современным требованиям и способна работать как в "спринклерном" режиме (пожарный трубопровод в дежурном режиме всегда находится под определённым давлением, создаваемый насосом-жокей), так и в "дренчерном" режиме (пожарный трубопровод в дежурном режиме не заполнен). Роль жокей-насоса может взять на себя насос CR 1-6 (CR 3-7) или небольшая установка повышения давления с мембранным баком. В базовом комплекте поставки, для каждой установки допускается подключение дренажного насоса, которой необходимо приобретать отдельно.

К перекачиваемым жидкостям можно отнести только чистую воду (не содержащую в своём составе какие-либо вещества, способные оказать химическое или механическое воздействие на проточную часть насоса).

Расшифровывается типовое обозначение для оборудования пожаротушения Grundfos MX 1/1 CR X-Y, как MX - установка пожаротушения, 1/1 - один насос рабочий, один в резерве, CR X-Y - марка применяемых насосов.

Сведения о более ранних версиях

Дополнительные характеристики

Подключение: 2 ввода по 3x380-410В / 50 Гц;

Степень защиты шкафа автоматики: IP54.

Преимущества использования

• Наличие АВР (автоматический переход на резервную линию);
• Возможность ручного пуска основного или резервного насоса;
• Дистанционное управление задвижками;
• Отображение состояния каждого из двух насосов

Комплект поставки

• Насосы CR 10-3 - 2шт.;
• Дренажный насос (опция) - 1шт.;
• Датчик сухого хода - 1шт.;
• Поворотные затворы - 4шт.;
• Обратный клапан - 2шт.;
• Гидробак на 25 литров - 1шт.;
• Коллектор всасывающий (подающий) - 1шт.;
• Коллектор напорный - 1шт.;
• Манометры избыточного давления - 1шт.;
• Плита-основание - 1шт.;
• Блок управления Control MX - 1 шт.;
• Шкаф управления насосами - 1шт.

Условия эксплуатации

• Температура жидкости - не более 120 °С;
• Макс. давление на выходе - 16 Бар.

• Hydro MX представляют собой модульные насосные установки на базе насосов CR с обвязкой арматурой и шкафом управления Control MX. Hydro MX предназначены для систем водяного и пенного пожаротушения. Установки Hydro MX соответствуют требованиям ТУ 4854-005-59379130-2006 и имеют сертификат пожарной безопасности ССПБ.RU.УП001.Н00440

Области применения

• В зависимости от модификации, Hydro MX может применяться в спринклерных и дренчерных системах водяного и пенного пожаротушения, а также в системах с гидрантами. Среди объектов, защищаемых установками Hydro MX, могут быть: жилые здания различной этажности, магазины, производственные и складские помещения, объекты социального назначения.

Особенности и преимущества

• Компактное готовое к подключению изделие
• Возможность управления жокей-насосом
• Возможность управления дренажным насосом
• Возможность управления задвижкой с электроприводом
• Подача сигналов на отключение насосов водоснабжения
• Выдача сигналов работа / авария на удаленную панель диспетчеризации

Опции

• Модификации Hydro MX для спринклерных и дренчерных систем пенного пожаротушения

Описание насосных установок Hydro MX

Широкое применение, которое нашла пожарная насосная станция Grundfos Hydro MX d001, убеждает: это надёжное и функциональное устройство. В ситуации, когда на счету каждая минута, пожарная станция должна запускаться мгновенно и работать мощно. Эти свойства в полной мере характеризуют данный жокей-насос Grundfos.

Установка пожаротушения Hydro MX сертифицирована в Российской Федерации. А значит, эта станция пожарной сигнализации станет неоспоримым плюсом при оценке пожарной безопасности помещений и целых зданий.

Компактные установки пожаротушения

Автоматические установки пожаротушения должны обладать универсальным набором характеристик: лёгкий ввод в работу, эффективность в борьбе с пламенем, возможность долговременного безостановочного функционирования. Чтобы эффективно устранить очаг возгорания, установка системы пожаротушения должна быть продумана до малейшей детали.

На сегодняшний день известны установки порошкового, пенного и водяного пожаротушения. Отличает их состав вещества, действующего на пламя. Каждый такой агрегат по-своему эффективен, обладая индивидуальными преимуществами.

Так, установки водяного пожаротушения в экстремальных условиях становятся настоящим «спасательным кругом». Изготовленные из специальных материалов, хранящих воду, они в любой момент готовы к подаче мощного напора. Химические реакции от контакта с жидкостью полностью исключены даже при высоких температурах. Автономные установки водяного пожаротушения не требуют дорогого обслуживания – вода является дешёвым наполнителем.

Принцип выделения большого количества пара задействуют установки пожаротушения тонкораспылённой водой – не менее мощные, способные адсорбировать сажу и угарный газ. Принцип распыления воды на широкой территории задействуют и спринклерные установки пожаротушения. Они представляют из себя сеть разветвлённых трубопроводов, интегрированных в потолок и срабатывающих при сигнале опасности. По тому же принципу действуют дренчерные установки пожаротушения.

Пенное, порошковое и аэрозольное пожарутение

В зданиях производственной сферы наиболее действенны установки пенного пожаротушения. Пена, разбрызгиваясь, «забирает» кислород у горящих предметов и таким образом сводит процесс горения на нет. Кроме того, распространяя пенный состав, автоматическая установка пенного пожаротушения пресекает выделение испарений, опасных с точки зрения воспламенения. Так модульные установки пожаротушения тонкораспылённой водой ликвидируют очаг возгорания и предотвращают образование нового.

К тушению электрического оборудования приспособлены стационарные автоматические установки порошкового пожаротушения. Подаваемый под высоким напором, порошок гасит пламя, не оказывая при этом воздействия на горящую технику и предметы обихода. Автономные установки пожаротушения, работающие с порошковым наполнителем, широко применяют в административных зданиях и производственных цехах.

Пожарные насосные установки могут задействовать и принцип распыления аэрозоля – огнетушащего состава, безвредного для людей и окружающей среды. Насосные установки аэрозольного пожаротушения также показали себя с лучшей стороны при обработке горящего электрооборудования, в том числе находящегося под большим напряжением.

Параметры выбора пожарной установки

Станция управления пожарными насосами – аппарат, от которого, ни много ни мало, зависит безопасность людей, сохранность имущества, техники, продуктов производства. Центробежные пожарные насосы должны являться сертифицированным оборудованием. Управление пожарными насосами должно осуществляться по простой и действенной схеме. Для этого в комплекте находятся шкаф (щит) управления пожарными насосами, запорно-регулирующая арматура, устройства контроля.

Важна и установка повышения давления для пожаротушения – именно она позволит поддерживать водонапор на оптимальном уровне. Хорошо зарекомендовали себя пожарные насосы-повысители Grundfos, прошедшие тестирование и сертифицированные в РФ.

Выбирая автоматические стационарные установки пожаротушения или модульные установки пожаротушения, необходимо учесть: агрегаты должны не только эффективно гасить пламя. Устройство должно быть приспособлено к долгому «простаиванию», но мгновенно начинать работу в ситуации необходимости.

Общие сведения
Hydro MX (далее по тексту — установки) представляют собой комплектные насосные агрегаты для установок водяного и пенного пожаротушения. Установки Hydro MX соответствуют требованиям ТУ 4854-05-59379130-2006 и имеют сертификат пожарной безопасности ССРП-RU.ПБ01.Н.00145.

Область применения
Hydro MX может применяться в спринклерных и дренчерных системах водяного и пенного пожаротушения, а также в системах с гидрантами.

Перекачиваемые жидкости

Используется вода, не содержащая примесей, способных оказать химическое или механическое воздействие на проточную часть установки Hydro MX и устройства автоматики, входящие в комплект поставки.

Комплект поставки

Два или три (в зависимости от комплектации) пожарных насоса типа CR или NB с комплектом арматуры и аппаратуры согласно требованиям Технического регламента по пожаротушению - Прибор управления пожарный Control MX , соединенный с насосами и аппаратурой.

Конструктивные особенности:
- Полное соответствие российским стандартам
- Подача до 500 м 3 /ч
- Развиваемое давление до 16 бар
- Запуск от сигнала реле давления/сухих контактов.

Области применения:
- Основные агрегаты в спринклерных и дренчерных системах
- Возможно и применение для систем питания пожарных кранов.

Жокей-насос
Жокей-насос предназначен для поддержания давления воды в системах спринклерного пожаротушениия. Из опыта проектирования параметры жокей-насоса рекомендуется принимать по следующим зависимостям:

Q жокея = 2-3 м 3 /час, если Q пож. насоса <= 100 м 3 /ч
Q жокея = 3-4 м 3 /час, если Q пож. насоса >= 100 м 3 /ч.

Напор жокей-насоса должен превышать напор пожарного насоса в рабочей точке на 10%, но не менее чем на 5 м.в.с. Однако, в зависимости от тех или иных требований к проекту, может потребоваться установка жокей-насоса, обеспечивающего другие параметры.

Решение о выборе параметров жокей-насоса должен принимать специалист, проектирующий систему пожаротушения.
Вместе с установками Hydro MX в качестве жокей-насоса можно использовать .

Насосы CR в качестве жокей-насоса
Насосы CR оптимально подходят для применения в качестве жокей-насосов, поскольку обладают следующими преимуществами:
- развивают высокие напоры при относительно низких подачах; - допускают частые включения-выключения (100-200 раз в час в зависимости от мощности двигателя); - занимают мало места, благодаря вертикальной конструкции; - имеют легкозаменяемые картриджевые торцовые уплотнения.

Питание жокей-насоса осуществляется от . Сигналы от реле давления также заводятся на шкаф управления.

Сигнал «жокей-насос включен» выдается на удаленную панель диспетчеризации.
Шкаф Control MX в стандартной комплектации позволяет подключать жокей-насос с двигателем мощностью до 5,5 кВт (включительно), 3х380-415В, 50Гц.

Дренажный насос
В стандартной комплектации установки Hydro MX позволяют управлять дренажным насосом.
Дренажный насос обычно устанавливается в помещении насосной станции и предназначен для удаления воды, собравшейся в приямке после опорожнения системы пожароту- шения.
В качестве дренажного насоса можно использовать насосы Grundfos серий , , , , , с трехфазными и однофазными электродвигателями мощностью до 4 кВт включительно. По заказу можно установить пускатель, рассчитанный и на более мощный насос.
Допускается использовать дренажный насос со встроенным реле уровня (поплавком) или с внешним реле уровня. Во втором случае реле уровня подключается к соответствующей клемме в ППУ Control MX.

Задвижки с электроприводом
Опционально установки Hydro MX позволяют управлять одной задвижкой с электроприводом в базовом варианте и до 4-х электрозадвижек с помощью модуля Control VLV.
